Кабель из сшитого полиэтилена – отличия, все характеристики, сечения, оболочка
Кабель с изоляцией из сшитого полиэтилена (СПЭ), еще его называют кабель из вулканизированного полиэтилена, начал производиться более 20 лет назад. Сегодня такие кабеля приходят на замену кабелям с бумажно-пропитанной изоляцией.
В Европе уже практически все новые линии монтируются именно из СПЭ. При этом КЛ со свинцовой броней и вовсе запрещены. Мало того, их даже нельзя оставлять в земле. При ремонте они в обязательном порядке должны быть извлечены из грунта и утилизированы.
Как производится
Структура сшитого полиэтилена представляет из себя монолитную конструкцию, имеющую измененные электрические и физические характеристики обычного полиэтилена.
Например, если температура плавления обычного полиэтилена около 140 градусов, то у сшитого уже 250 градусов цельсия. Также и диэлектрическая проницаемость у нового материала в 15 раз меньше, чем у бумажно-пропитанной изоляции.
Кроме этого, СПЭ очень твердый материал. Он всего лишь на 5 единиц уступает по твердости стали.
Сшивка полиэтилена может происходить двумя способами:
- химическим
- радиационным – облучением жесткими гамма-лучами
Химический способ в свою очередь также делится на 2 вида:
- пероксидная сшивка
- силановая
Самый эффективный способ это облучение. Однако после такой обработки в кабеле остается большое количество остаточной радиации. Поэтому такой кабель опасен для обычной эксплуатации.
Силановая сшивка происходит после наложения изоляции на токоведущую жилу, путем помещения в раствор солей кремниевой кислоты. А вот при пероксидной, наложение изоляции и сшивка происходят одновременно.
Одним из главных преимуществ пероксидной сшивки является то, что она делается при помощи катализатора – перекиси дикумила. При механической обработке, например снятии или просто распиливании изоляции у такого кабеля, сразу появляется резкий специфический запах.
Этот запах не переносят ни грызуны, ни насекомые.
А значит, такой кабель из сшитого полиэтилена, можно спокойно выбирать для прокладки в подвальных помещениях.
При этом не боясь, что его погрызут мыши или крысы.
Изначально после сшивки, в изоляции кабеля находится метан. Поэтому его необходимо выдержать в специальной камере под давлением с температурой 70-80 градусов, чтобы удалить все газы.
Если кабель не качественный, то при монтаже муфт на КЛ из СПЭ возможны возгорания, именно из-за воздействия пламени горелки и метана выделяющегося из оболочки.
При производстве продукции особое внимание уделяется сверхвысокой чистоте полиэтилена. Допускается наличие примесей размером в 5 кубических микрон на 1см3. Это примерно как поместить один теннисный мячик в большом спортзале.

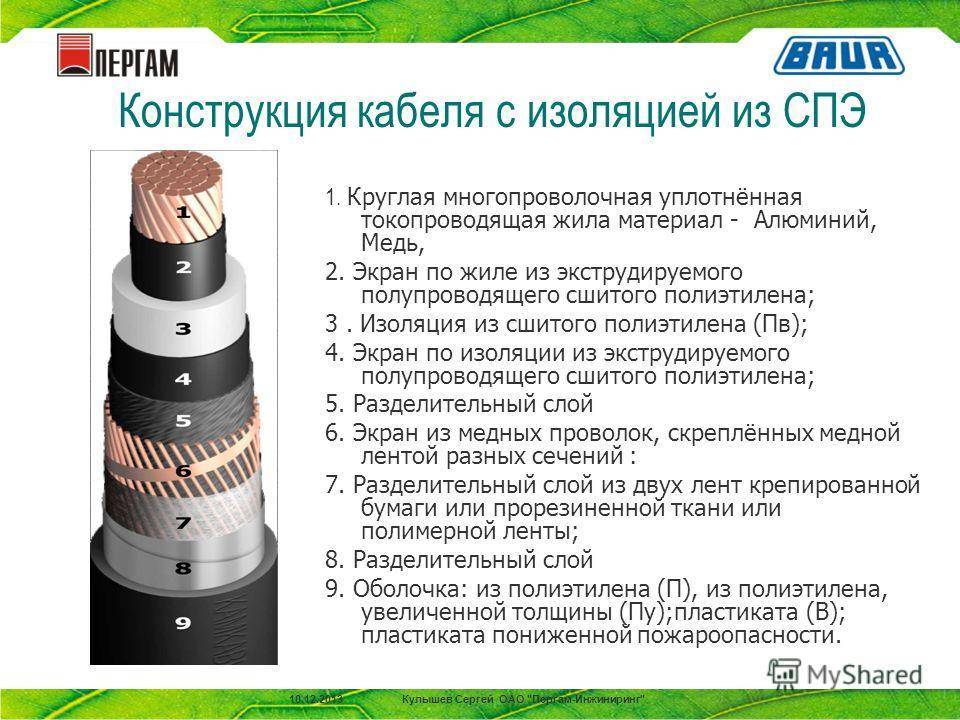

Конструкция
По конструкции кабели с изоляцией из сшитого полиэтилена чем-то напоминают кабели с отдельно освинцованными жилами. Например БМПИ до 35кв:
Здесь присутствует токоведущая жила круглой формы, на которую нанесен изолирующий слой.
А поверх этого слоя идут дополнительные защитные слои.
Ранее, для высокого напряжения использовались и используются маслонаполненные кабели:
- низкого
- и высокого давления
Конструкция кабеля с изоляцией из сшитого полиэтилена единообразна для всех напряжений 6-10-35-110кв до 500кв включительно. Разница заключается в толщине основной изоляции.
- для 6-10кв – 3,4мм
- для 20кв – 5,5мм
- для 35кв – 9мм
- для 110кв – 15мм
- для 500кв – 42мм
Технические характеристики кабелей СПЭ
Маркировка и обозначение букв в названии кабеля СПЭ:
Сравнительные характеристики кабеля с СПЭ изоляцией 6-35кв и кабелей с бумажной изоляцией:
Таблицы технических характеристик для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв (сечение, толщина изоляции, вес, номинальный ток):
6-10кв20кв35кв110кв220кв
Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):
Допустимые токи КЗ для КЛ 6-10-35квПоправочные коэффицентыСопротивление жил кабеляЕмкость кабеляЗначение тока утечкиИндуктивное сопротивление жилВместимость кабельных барабанов
Трехфазные кабели с изоляцией из сшитого полиэтилена
В основной массе производятся именно однофазные кабеля СПЭ.
Однако кроме них, также выпускают и 3-х фазные виды.
Правда следует учитывать, что трехфазные делают только на напряжение до 35кв. От 110кв и выше, уже идут только однофазные варианты.
Преимущественная форма жилы – круг. Такие виды более эффективны, чем секторные.
Электромагнитное поле распространяется наиболее далеко именно от выступающих мест на токоведущих частях. А круглые жилы таких выступов практически не имеют.
Кроме того, при расположении круглых жил в равностороннем треугольнике образуется симметричное магнитное поле, потери в котором достаточно низкие.
Трехфазные кабеля СПЭ с заполнением могут прокладываться в условиях любой влажности.
Разве что, при монтаже в воде, применяют дополнительные защитные слои, герметизирующие внутреннюю поверхность.
Трехфазные кабеля без полноценного заполнения внутренних полостей, имеют несколько недостатков:
- затрудняется их эксплуатация на протяженных трассах
При установке манжет и муфт возникают полости на сторонах треугольника жил.
Отсюда вытекает риск недостаточной герметизации. Поэтому такие кабеля, без заполнения внутренних полостей, не предназначены для прокладки в земле.
- общая форма кабеля треугольник, а не круг
- на сегодняшний день, нет нормального заводского инструмента для разделки таких жил (секторных)
Приходится снимать изоляцию вручную. При этом не всегда квалификация электромонтеров кабельщиков позволяет это сделать грамотно.
Именно поэтому широкое распространение получили именно кабеля с круглыми жилами с внутренним заполнением.
Кабель 10 кВ
Данные изделия предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10 кВ.
Общее описание.
Кабели на напряжение 10 кВ по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-2 и гармонизированному документу HD 620 S1.
В подавляющем большинстве случаев, это одно- и трёхжильные проводники.
Применение находят в основном в сетях с номинальной частотой 50 Гц, с заземленной и изолированной нейтралью.
Кабель 10 кв с гибкой изоляцией применяется преимущественно для прокладки сетей передвижных подстанций, крупногабаритной техники, а также других временных или мобильных источников питания. Он очень прост в применении, неприхотлив к условиям эксплуатации и может использоваться в широком температурном диапазоне, а также при повышенной влажности. Данные образцы очень просты в установке, однако же рекомендуется привлекать для работы с ними профессионалов. Это будет гарантией правильного монтажа образцов и дальнейшей корректной работы оборудования. На кабель 10 кв цена в нашей компании будет если не лучшей, то одной из лучших на рынке за счет оптимальных условий взаимодействия с партнерами как в области производства, так и в области логистической обработки кабельной продукции.
Кабели на напряжение 10 кв с изоляцией из сшитого полиэтилена.
В номенклатуре 10 киловольтных кабелей занимают отдельную нишу проводники с изоляцией из сшитого полиэтилена (СПЭ), которые также часто упоминаются как кабели с изоляцией из вулканизированного полиэтилена. Применять в производстве различных проводников, улучшая свойства высоковольных кабелей, таких, к примеру как 6 или 10 киловольтный кабель медный сшитый полиэтилен начали более, чем 20 лет назад, и с тех пор они постепенно приходят на замену кабелям с бумажно-пропитанной изоляцией.
Структура сшитого полиэтилена представляет из себя монолитную конструкцию, что позволяет достичь дифферентных электрических и физических характеристики
относительно обычного полиэтилена. К примеру кабель 10 кв из сшитого полиэтилена будет иметь температуру плавления изоляции на уровне около 250 градусов
Цельсия (в зависимости от конкретной марки), тогда как температура плавления обычного полиэтилена составит примерно 140 градусов Цельсия. При внедрении в
конструкцию изоляции такого материала, как сшитый полиэтилен кабель 10 кВ показывает снижение показателя диэлектрической проницаемости до уровня примерно в
15 раз меньше, чем у конструктивно аналогичных проводников в бумажно-пропитанной изоляции.
Также, кабель сшитый полиэтилен 10 кВ отличается от 10 кВ кабелей с другими типами изоляции тем, что он защищен от грызунов. Дело здесь в том, что пероксидная сшивка делается при помощи катализатора – перекиси дикумила. При механическом повреждении изоляции такого кабеля, сразу появляется резкий специфический запах, непереносимый для крыс, мышей, и даже насекомых. Поэтому кабель из сшитого полиэтилена можно спокойно применять для прокладки в подвальных помещениях.
Наиболее востребованые марки 10 киловольтного медного и алюминиевого кабеля с изоляцией из СПЭ:
Изоляция: сшитый полиэтилен, кабель: 10 кв., жила: медная. |
Изоляция: сшитый полиэтилен, кабель: 10 кв., жила: алюминиевая. |
| ПвПу-10 кВ | АпвПуг 10 кВ |
| ПвПуг-10 кВ | АПвПг 10 кВ |
| ПвПг-10кВ | АПвП2г 10 кВ |
| ПвП2г-10кВ | АПвПу2г |
| ПвКВнг(А)-10кВ | |
| ПвВнг(B)-LS 10кВ | |
| ПвБп-10кВ | |
| ПвБВнг(B)-LS 10кВ | |
| ПвБв 10 кВ | |
Изготовление кабеля 10 кв
В наших предложениях на кабель 10 кв цена полностью оправдывает качество представленных образцов.
Ведь все они в обязательном порядке проходят строжайшую сертификацию. Она состоит из нескольких этапов. Первый – это проверка изделий непосредственно на производстве на линии контроля качества. Второй – официальная сертификация продукции, которая распространяется на все выпускаемые предприятием партии. Только на основании нее могут быть выданы документы о соответствии, либо же оформлен отказ на них. Третий – это контрольная проверка полученной партии уже на нашем складском центре. Она предусматривает осмотр образцов на предмет повреждений и сверку документов. Благодаря этим этапам проверки вы, обращаясь к нам, можете быть полностью уверены в том, что поставка будет содержать только качественные образцы, соответствующие техническим требованиям вашей электрической сети, ведь малейшее несоответствие в данном вопросе может привести к выходу из строя всех приборов.
Кабель 10 кВ медный
Силовой кабель, рассчитанный на напряжение 10 кВ с медной токопроводящей жилой отличается большей прочностью, надёжностью и повышенным эксплуатационным
сроком.
Медная жила имеет высокие показатели проводимости тока, лучший контакт, чем при использовании алюминия. Если Вы планируете прокладывать
кабель 10 кВ, медный проводник станет лучшим выбором, если Вам требуется высокое КПД при передаче тока, а также долгий срок службы. Но если Вам
требуется снизить бюджет проекта, то от медных кабелей лучше отказаться, и выбрать алюминий, достоинство которого – более низкая стоимость по сравнению с медью.
Наиболее востребованые марки 10 киловольтного медного кабеля (в список не включен кабель с изоляцией из СПЭ):
| СГ-10 | СБГ-10 | СБШв-10 |
| СБлШв-10 | СБ-10 | СБл 10 |
| ЦСБ 10 | ЦСБ2л 10 | СШв 10 |
| ЦСШв 10 | ||
Запросить сертификаты соответствия нашей продукции, а также узнать, какова на
кабель 10 кв цена в нашей организации, вы можете уже сегодня.
Информацию по данному вопросу вам предоставят наши консультанты по телефону: +7 (495) 989-21-22
Силовые кабели среднего напряжения 10 кВ
Кабели среднего напряжения европейского стандарта обычно обозначаются по их конструкции и номинальному напряжению, а не по стандарту.
Ассортимент кабелей 10 кВ Eland Cables охватывает одножильные и трехжильные кабели с медными и алюминиевыми жилами, доступные с оболочкой из ПВХ или полиэтилена (ПЭ) и дополнительными водоблокирующими средствами, включая набухающие порошки и ленты. Кабели IEC 60502-2, использующие немецко-австрийские соглашения об именах (N/NA) и португальские обозначения (XH/LXH), приведены ниже. Поскольку основной целью является распределение электроэнергии, кабели с алюминиевыми жилами часто используются вместо медных проводников в сетях 6/10 кВ, где установка не ограничена пространством.
Кабели 10 кВ имеют экран из медной проволоки (часто с медной лентой в встречной спирали), обеспечивающий определенную степень механической, а также ограниченную электромагнитную защиту, но его основное назначение – заземление.
Кабели не бронированы, поэтому их нельзя прокладывать напрямую без дополнительных мер (однако . Кабели среднего напряжения с черной оболочкой имеют повышенное содержание сажи и поэтому обеспечивают лучшую устойчивость к ультрафиолетовому излучению при прокладке на открытом воздухе.
Некоторые из наших кабелей 10 кВ
| N2XSY | одинарная медная жила с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ (также доступны 3 жилы N2XSEY) |
| N2XS2Y | одиночная медная жила с изоляцией из сшитого полиэтилена с полиэтиленовой оболочкой (также доступны 3 жилы N2XSE2Y) |
| NA2XSY | одиночная алюминиевая жила с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ (также доступны 3 жилы NA2XSEY) |
| NA2XS2Y | одиночная алюминиевая жила с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой (также доступны трехжильные NA2XSE2Y) |
| N2XSEY | 3 медных жилы с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ |
| N2XS(F)2Y | одинарная медная жила с изоляцией из сшитого полиэтилена с водоблокирующим порошком и полиэтиленовой оболочкой (доступны 3 варианта жилы) |
| N2XS(FL)2Y | одинарная медная жила из сшитого полиэтилена с изоляцией из водонепроницаемого порошка и алюминиевой ленты, плотно приклеенной к полиэтиленовой оболочке (доступно 3 варианта жилы) |
| NA2XS(F)2Y | одиночный алюминиевый сердечник с изоляцией из сшитого полиэтилена с водоблокирующим порошком и полиэтиленовой оболочкой (доступно 3 варианта сердечника) |
| NA2XS(FL)2Y | одиночная алюминиевая жила из сшитого полиэтилена с изоляцией из водонепроницаемого порошка и алюминиевой ленты, плотно приклеенной к полиэтиленовой оболочке (доступно 3 варианта жилы) |
Эти неармированные кабели европейского стандарта также доступны с напряжением 20 кВ и 30 кВ.
Дополнительную информацию см. в листах спецификаций в формате PDF.
Техническая консультация по кабелю 10 кВ
Как специалисты по кабелям среднего напряжения, наши эксперты в Кабельной лаборатории всегда готовы помочь вам в вопросах, касающихся спецификаций кабелей 6/10 кВ, условий прокладки кабелей, аксессуаров для кабелей среднего напряжения и технических вопросов по допустимой нагрузке по току. и рейтинговые факторы. Пожалуйста, свяжитесь с ними для получения рекомендаций по конкретному применению и установке.
N2XS2Y (6 / 10 кВ) – Одножильный кабель с изоляцией из сшитого полиэтилена и внешней оболочкой из полиэтилена – Высоковольтные кабели 3630 кВ | кабельный центр – allkabel s.r.o.
- Кабели ПВХ
- Резиновые тросы, крановые тросы, подъемные тросы и строительные тросы
- Кабели управления ПВХ, кабели для преобразователя частоты
- Высокогибкие тросы для использования в буксируемых цепях
- Кабели термостойкие
- Кабели силовые 0,6/1 кВ
-
Кабели высоковольтные 3,6-30 кВ
- (Н)ЙФГЙ
- N2XSEY (6/10 кВ)
- N2XSY (6/10 кВ)
- N2XSY (12/20 кВ)
- N2XSY (18/30 кВ)
- N2XS2Y (6/10 кВ)
- N2XS2Y (12/20 кВ)
- N2XS2Y (18/30 кВ)
- N2XS(F)2Y (6/10 кВ)
- N2XS(F)2Y (12/20 кВ)
- N2XS(F)2Y (18/30 кВ)
- NA2XSY (6/10 кВ)
- NA2XSY (12/20 кВ)
- NA2XSY (18/30 кВ)
- NA2XS2Y (6/10 кВ)
- NA2XS2Y (12/20 кВ)
- NA2XS2Y (18/30 кВ)
- NA2XS(F)2Y (6/10 кВ)
- NA2XS(F)2Y (12/20 кВ)
- NA2XS(F)2Y (18/30 кВ)
- Кабели без галогенов и огнестойкие кабели
- Коммуникационные и телефонные кабели
- Коаксиальные кабели
- Дата-кабели для электроники и компьютерной техники
- Кабель в оболочке для фотогальванических систем
N2XS2Y (6/10 кВ)
N2XS2Y (6/10 кВ)
Одножильный кабель с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой
Применение:
Для прокладки непосредственно в земле, на открытом воздухе, в помещении и в кабельных каналах.
Конструкция:
1 ….. многопроволочная (RM) голая медь
2 ….. внутренний слой из полупроводящего материала
3 ….. изоляция жил из сшитого полиэтилена
4 … .. наружный слой из полупроводящего материала
5 ….. экран из медных проводов
6 ….. внешняя оболочка из полиэтилена (ПЭ), черного цвета
Стандарты:
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 класс 2 (строительство)
Технические данные:
| Испытательное напряжение | 6 / 10 кВ | [кВ] | 21 / 5 мин. |
| 12 / 20 кВ | [кВ] | 42 / 5 мин. | |
| 18 / 30 кВ | [кВ] | 63 / 5 мин. | |
| Диапазон температур | в движении | от -20°C до +90°C | |
| фиксированный | 900 18от -20°C до +90°C | ||
| Рабочая температура | короткое замыкание | °C | 250 |
| Время короткого замыкания | макс. | [сек] | 5 |
| Радиус изгиба | мин. | x диаметр | 15 |
| Воспламеняемость | стандарт | EN 60332-1-2 |
| Количество жил и номинальное сечение мм2 | Медь цифра кг/км | Габаритный диаметр 902 30 ок. мм | Габаритный диаметр макс. значение ок. мм | Вес ок. | Ток грузоподъемность наземный A | ток грузоподъемность воздух A | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 х 35 РМ/16 | 540,0 | 23 | 28 | 820,0 | 90 018 187 | 197 | ||||||
| 1 x 50 RM/16 | 690, 0 | 24 | 29 | 960,0 | 220 | 9 0018236 | ||||||
| 1 x 70 RM/16 | 890,0 | 26 | 31 | 1. 150,0 | 269 | 90 018292 | ||||||
| 1 x 95 RM/16 | 1.140,0 | 27 | 32 | 1.450,0 | 320 | 358 900 19 | ||||||
| 1 x 120 RM/16 | 1.390,0 | 29 | 34 | 1.700,0 | 363 | 90 018 413 | ||||||
| 1 x 150 RM/25 | 1.795,0 | 30 | 35 | 2.000,0 | 405 | 468 | ||||||
| 1 x 185 RM/25 | 2.145,0 | 32 | 37 | 2.350,0 | 456 | 53 5 | ||||||
| 1 x 240 RM/25 | 2.695,0 | 34 | 39 | 2. 900,0 | 526 | 631 | ||||||
| 1 x 300 RM/25 | 3.295,0 | 36 | 41 | 3.550,0 | 591 | 722 | ||||||
| 1 x 400 RM/35 | 4.410,0 | 40 | 45 | 4.500,0 | 662 | 827 | ||||||
| 1 x 500 RM/35 | 5.410,0 | 43 | 48 | 5.550,0 | 744 | 949 | 9 0019 | |||||
* трогательное расположение трилистника
N2XS2Y — одножильный кабель с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой
