Кабель КРПТ: технические характеристики, маркировка, применение

Электрикам часто приходится подключать подвижное оборудование и инструмент, при этом нужно найти кабель с соответствующим классом гибкости, чтобы его жилы и изоляция не повреждались в процессе эксплуатации. Толстый гибкий кабель позволяет подключать и мощное электрооборудование. В качестве примера можно привести подключение сварочного аппарата или использование в качестве кабеля от аппарата до держателя электродов и подключения массы. Эти потребности возникают как в быту, так и на производстве. Сегодня мы поговорим об одном из видов такой продукции и рассмотрим кабель КРПТ, его технические характеристики и область применения.

Расшифровка маркировки

Из маркировки проводника можно узнать о его назначении и из чего он состоит. КРПТ расшифровывается так:

  • К — кабель.
  • Р — резина. Говорит о материале, из которого сделана изоляция и оболочка.
  • П — переносного типа. Эта буква говорит о возможности «подвижного» монтажа, т.е. о том, что во время работы подключенное к нему оборудование и устройства могут передвигаться. Подробнее о сфере применения мы поговорим позже.
  • Т — тяжелый.

Особенности конструкции

Гибкие проводники обычно изготавливаются с медными жилами, поскольку алюминий для создания многопроволочной жилы не применяется. Отсюда следует, что КРПТ – медный кабель с гибкими многопроволочными жилами, у него резиновая изоляция и общая оболочка также из резины. Его можно использовать как для внутреннего монтажа, так и для внешней прокладки. Кабельная продукция в резиновой изоляции обладает хорошей гибкостью и надежностью защиты. С помощью КРПТ вы можете подключать нестационарные электроприборы и привод механизмов, а также ручной электроинструмент.

Описание характеристик

Кабель КРПТ имеет широкое применение и может использоваться для подключения нагрузки к электросетям. Давайте рассмотрим основные технические характеристики проводника:

  1. Напряжение 660/1000В переменного или постоянного тока соответственно.
  2. Допустимая токовая нагрузка (плотность тока) находится в пределах 3-20 А/мм2.
  3. Рабочий температурный диапазон типовой для кабелей с резиновой изоляции, находится в диапазоне от -60 до +50 градусов Цельсия. Кратковременно может достигать 75 градусов Цельсия.
  4. В зависимости от площади сечения жил и их количества внешний диаметр лежит в пределах от 8 до 69 мм.
  5. Ряд сечений жил – от 0,75 кв. мм. до 400 кв. мм.
  6. Количество жил от 1 до 4. Защитный или нулевой проводник маркируется желто-зеленым или синим цветом, что соответствует международной системе маркировки. «Земляная» жила может быть тоньше остальных, например 3х2.5 + 1х1.5 – здесь три жилы по 2,5 кв. мм и 1 с сечением 1,5 кв. мм.
  7. Соответственно вес кабеля от 90 до 9900 кг/км.
  8. 8 внешних диаметров – минимальный радиус изгиба.
  9. Срок службы – 4 года.
  10. Состав изоляции не позволяет распространяться горению и позволяет использовать кабель для наружной прокладки без дополнительной защиты.

КРПТ чаще всего поставляется в барабанах диаметром от 10 до 22 см, его минимальная строительная длина 100 м. Для малых партий кабеля до 100 м используется бухтовая упаковка. Кабель соответствует: ГОСТ 13497-77 и ОСТ 16 0.505.003-77.

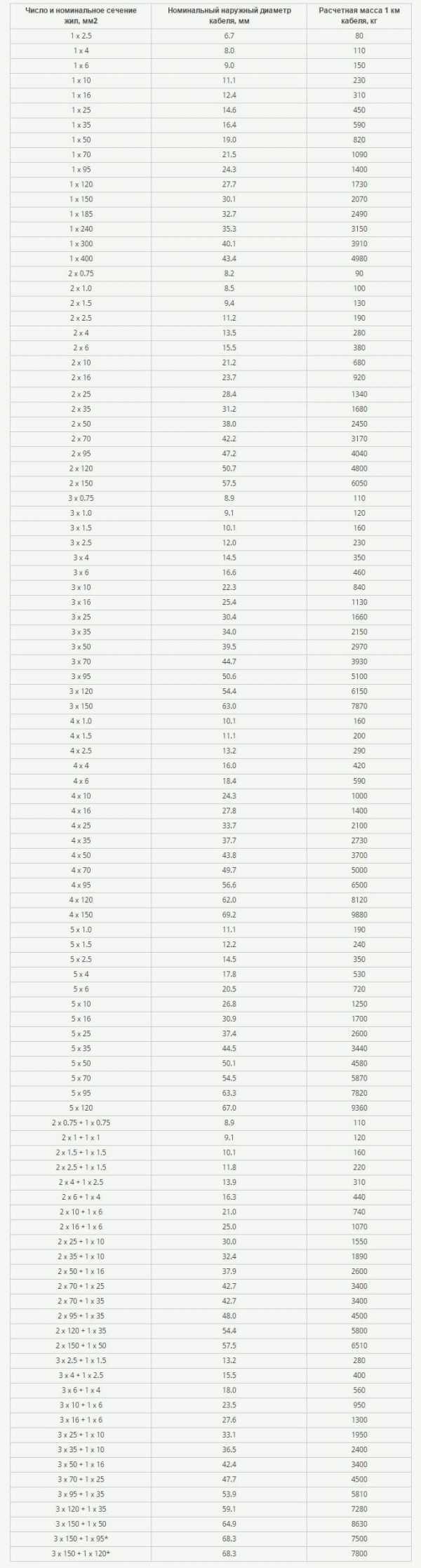

Ниже приведена таблица типовых сечений проводника:

Область применения

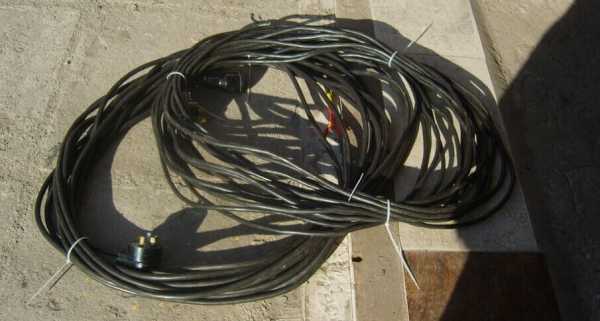

Кабель КРПТ применяется везде, где нужно подвижное соединение. Например, на грузоподъемных механизмах: кранах, тельферах, кран-балках. Его подвешивают для питания подвижной тележки. Также можно использовать проводник для сварочных работ и подключения сварочного аппарата.

В отдельных случаях КРПТ используют для подключения контрольных и измерительных цепей. Но по своему предназначению и техническим характеристикам он не заменит специализированный контрольный вариант типа КВВГ. Кроме того этот кабель подойдет для сборки удлинителя, особенно если удлинитель будет использоваться на улице.

Допускается монтаж на открытом воздухе, закрепив на тросах. Под землей без дополнительной защиты его монтировать нельзя, поскольку есть риск повреждения изоляции под давлением грунта.

Лучшие производители

К сожалению, КРПТ снят с производства, его можно заменить кабелем КГ (кабель гибкий). В принципе кабель КГ является полным аналогом КРПТ по техническим характеристикам, за исключением некоторых его вариантов. В тоже время следует отметить, что хоть КРПТ и снят с производства, его можно купить из складских запасов, стоит обратить внимание на следующих производителей:

  1. РыбинскКабель.
  2. ОАО Электрокабель.
  3. Завод КАМКАБЕЛЬ.
  4. ГК «СЕВКАБЕЛЬ».

На этом мы и заканчиваем обзор данного типа проводника. Теперь вы знаете технические характеристики кабеля КРПТ, область применения и основные сечения.

Материалы по теме:

samelectrik.ru

Кабель КРПТ описание конструкции, сферы применения и аналог кабель КГ

При выполнении различных работ в промышленности и домашнем хозяйстве массово используются нестационарные механизмы, подключаемые к сетям электроснабжения. Примерами являются сварочные аппараты и различные подвижные устройства типа мостовых кранов.
Для подачи на них напряжения необходим кабель, отличающийся от обычных продуктов преимущественно улучшенными изгибными параметрами и обеспечивающий необходимый для нестационарных применений уровень сопротивления изоляции. Всем этим требованиям в полной мере отвечает кабель КРПТ.

Наряду с передачей электроэнергии изделие может выполнять функции линейной части контрольных цепей. Особенно подходят для этого продукты с увеличенным количеством токопроводящих жил. Справедливости ради укажем на факт того, что КРПТ в данном качестве уступает специализированным контрольным кабелям.

Продукт считается устаревшим и снят с производства. Его практически полным функциональным аналогом рассматривается кабель типа КГ.

Расшифровка марки

Для описания кабеля используется марка, которая в зашифрованной форме описывает основные потребительские параметры. Марка представляет собой двухблочный буквенно-цифровой индекс и формируется по единым правилам для широкого круга продуктов. Такой подход заметно облегчает идентификацию без обращения к справочной документации.

Первый буквенный блок описывает общие свойства изделия и несет следующую информацию:

  • К (кабель) указывает на то, что речь идет об изделии с общей защитной оболочкой для элементов сердечника;
  • Р (резина) характеризует материал, который использован в качестве изоляции и оболочки;
  • П (переносной) отмечает возможность штатного нестационарного использования продукта при текущей эксплуатации;
  • Т (тяжелый) определяет фокусную область применения в составе силовых цепей.

Цифровой блок марки традиционно для кабельной отрасли описывает количество и сечение токопроводящих жил со знаком “?” как разделителем. Может иметь многозвенную форму, если содержит жилы с различным сечением или же одна из них используется для заземления.

Иногда состав цифрового блока на правах третьего звена дополняется указанием рабочего напряжения в киловольтах.

На основании правил формирования кода марка КРПТ 2 ? 2,5 + 1 ? 1,5 означает, что речь идет о кабеле с двумя рабочими 2,5-милоиметровыми жилами, которые дополнены жилой заземления с сечением 1,5 мм2. Если марка имеет вид КРПТ 2 ? 1,5 + 1 ? 1,5, то это свидетельствует о том, что все жилы одинаковы по сечению, но одна из них с помощью соответствующей маркировки выделяется для организации цепей заземления.

Эксплуатационные параметры

  • Кабель предназначен для эксплуатации в сетях переменного и постоянного тока с напряжением не выше 660/1000 В, соответственно. Допустимая нагрузка полностью определяется сечением жилы, меняясь в пределах от 20 до 3 А/мм2 и имея тенденцию к падению по мере увеличения сечения.
  • Применение резиновых изоляции оболочки обеспечивают типовой для этих материалов рабочий температурный диапазон от -60 до +50°С. При полной нагрузке температура токопроводящей жилы может увеличиваться до 75°С.
  • Внешний диаметр меняется от 8 до 69 мм, погонная масса – от 90 до 9900 кг/км.
  • Минимальный радиус изгиба равен восьми внешним диаметрам изделия.
  • Нормативный срок службы составляет четыре года.

Особенности исполнения конструкции

  1. Основу сердечника изделия образуют гибкие круглые многопроволочные жилы, которые набираются из отдельных скрученных между собой медных проволок четвертого класса. Количество жил серийных конструкций составляет от одной до четырех, сечение от 0,75 до 400 мм2.
  2. Изоляция для облегчения работы окрашивается в различные цвета. Жила, выделенная для заземления, имеет изоляцию стандартизованного желто-зеленого цвета.
  3. Для достижения общей механической стабильности конструкции используется скрутка отдельных жил с достаточно большим шагом (не свыше 16 внешних диаметров).
  4. Под оболочкой предусматривается разделительный слой из тонкой полимерной пленки, иногда встречается ее замена в виде просыпки тальком.
  5. Состав резины внешней оболочки подобран таким образом, чтобы
  • придать изделию противопожарные свойства касательно нераспространения горения при пожаре.
  • обеспечить возможность эксплуатации на улице без дополнительной защиты.

Поставка, упаковка, сертификаты

Кабель КПРТ, цена которого полностью соответствует обеспечиваемым характеристикам, получил заслуженную популярность среди широкого круга пользователей и массово используется как при реализации различных проектов, так и при текущей эксплуатации. Несмотря на прекращение выпуска, большой объем производства привел к тому, что большие объемы этого продукта еще присутствуют в наличии. Так что еще можно КРПТ купить из имеющихся складских запасов.

КРПТ, цена которого соответствует рекомендованной производителем, отпускается немедленно после оплаты выставленного счета или же одобрения товарного кредита при наличии соответствующего партнерского договора.

Основным видом упаковки является барабанная при минимальной строительной длине 100 – 125 м, для намотки используются барабаны различного диаметра: от 10 до 22. При небольших длинах (на малых сечениях это обычно до 100 м) часто используется более удобная для такого случая в части хранения и транспортировки бухтовая упаковка.

Часто случается так, что только кабель КПРТ купить бывает недостаточно и необходим дополнительный сервис. Для удовлетворения этой потребности клиентов можно

  • воспользоваться логистическими услугами со стороны партнерских транспортных компаний с доставкой продукции по всей территории нашей страны;
  • организовать ответственное хранение купленной продукции с доставкой ее на объект по предварительно согласованному графику;
  • получить необходимые технические консультации по порядку использования и возможным заменам на функциональные аналоги.

Поставляемая продукция имеет необходимые сертификаты.

n-kabel.ru

Кабель крпт технические характеристики


Характеристики и область применения кабеля КРПТ

Электрикам часто приходится подключать подвижное оборудование и инструмент, при этом нужно найти кабель с соответствующим классом гибкости, чтобы его жилы и изоляция не повреждались в процессе эксплуатации. Толстый гибкий кабель позволяет подключать и мощное электрооборудование. В качестве примера можно привести подключение сварочного аппарата или использование в качестве кабеля от аппарата до держателя электродов и подключения массы. Эти потребности возникают как в быту, так и на производстве. Сегодня мы поговорим об одном из видов такой продукции и рассмотрим кабель КРПТ, его технические характеристики и область применения.

Расшифровка маркировки

Из маркировки проводника можно узнать о его назначении и из чего он состоит. КРПТ расшифровывается так:

  • К — кабель.
  • Р — резина. Говорит о материале, из которого сделана изоляция и оболочка.
  • П — переносного типа. Эта буква говорит о возможности «подвижного» монтажа, т.е. о том, что во время работы подключенное к нему оборудование и устройства могут передвигаться. Подробнее о сфере применения мы поговорим позже.
  • Т — тяжелый.

Особенности конструкции

Гибкие проводники обычно изготавливаются с медными жилами, поскольку алюминий для создания многопроволочной жилы не применяется. Отсюда следует, что КРПТ – медный кабель с гибкими многопроволочными жилами, у него резиновая изоляция и общая оболочка также из резины. Его можно использовать как для внутреннего монтажа, так и для внешней прокладки. Кабельная продукция в резиновой изоляции обладает хорошей гибкостью и надежностью защиты. С помощью КРПТ вы можете подключать нестационарные электроприборы и привод механизмов, а также ручной электроинструмент.

Описание характеристик

Кабель КРПТ имеет широкое применение и может использоваться для подключения нагрузки к электросетям. Давайте рассмотрим основные технические характеристики проводника:

  1. Напряжение 660/1000В переменного или постоянного тока соответственно.
  2. Допустимая токовая нагрузка (плотность тока) находится в пределах 3-20 А/мм2.
  3. Рабочий температурный диапазон типовой для кабелей с резиновой изоляции, находится в диапазоне от -60 до +50 градусов Цельсия. Кратковременно может достигать 75 градусов Цельсия.
  4. В зависимости от площади сечения жил и их количества внешний диаметр лежит в пределах от 8 до 69 мм.
  5. Ряд сечений жил – от 0,75 кв. мм. до 400 кв. мм.
  6. Количество жил от 1 до 4. Защитный или нулевой проводник маркируется желто-зеленым или синим цветом, что соответствует международной системе маркировки. «Земляная» жила может быть тоньше остальных, например 3х2.5 + 1х1.5 – здесь три жилы по 2,5 кв. мм и 1 с сечением 1,5 кв. мм.
  7. Соответственно вес кабеля от 90 до 9900 кг/км.
  8. 8 внешних диаметров – минимальный радиус изгиба.
  9. Срок службы – 4 года.
  10. Состав изоляции не позволяет распространяться горению и позволяет использовать кабель для наружной прокладки без дополнительной защиты.

КРПТ чаще всего поставляется в барабанах диаметром от 10 до 22 см, его минимальная строительная длина 100 м. Для малых партий кабеля до 100 м используется бухтовая упаковка. Кабель соответствует: ГОСТ 13497-77 и ОСТ 16 0.505.003-77.

Ниже приведена таблица типовых сечений проводника:

Область применения

Кабель КРПТ применяется везде, где нужно подвижное соединение. Например, на грузоподъемных механизмах: кранах, тельферах, кран-балках. Его подвешивают для питания подвижной тележки. Также можно использовать проводник для сварочных работ и подключения сварочного аппарата.

В отдельных случаях КРПТ используют для подключения контрольных и измерительных цепей. Но по своему предназначению и техническим характеристикам он не заменит специализированный контрольный вариант типа КВВГ. Кроме того этот кабель подойдет для сборки удлинителя, особенно если удлинитель будет использоваться на улице.

Допускается монтаж на открытом воздухе, закрепив на тросах. Под землей без дополнительной защиты его монтировать нельзя, поскольку есть риск повреждения изоляции под давлением грунта.

Лучшие производители

К сожалению, КРПТ снят с производства, его можно заменить кабелем КГ (кабель гибкий). В принципе кабель КГ является полным аналогом КРПТ по техническим характеристикам, за исключением некоторых его вариантов. В тоже время следует отметить, что хоть КРПТ и снят с производства, его можно купить из складских запасов, стоит обратить внимание на следующих производителей:

  1. РыбинскКабель.
  2. ОАО Электрокабель.
  3. Завод КАМКАБЕЛЬ.
  4. ГК «СЕВКАБЕЛЬ».

На этом мы и заканчиваем обзор данного типа проводника. Теперь вы знаете технические характеристики кабеля КРПТ, область применения и основные сечения.

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

КРПТ - Кабель в Резиновой изоляции Переносной Тяжелый

При выполнении различных работ в промышленности и домашнем хозяйстве массово используются нестационарные механизмы, подключаемые к сетям электроснабжения. Примерами являются сварочные аппараты и различные подвижные устройства типа мостовых кранов.Для подачи на них напряжения необходим кабель, отличающийся от обычных продуктов преимущественно улучшенными изгибными параметрами и обеспечивающий необходимый для нестационарных применений уровень сопротивления изоляции. Всем этим требованиям в полной мере отвечает кабель КРПТ.

Наряду с передачей электроэнергии изделие может выполнять функции линейной части контрольных цепей. Особенно подходят для этого продукты с увеличенным количеством токопроводящих жил. Справедливости ради укажем на факт того, что КРПТ в данном качестве уступает специализированным контрольным кабелям.

Продукт считается устаревшим и снят с производства. Его практически полным функциональным аналогом рассматривается кабель типа КГ.

Расшифровка марки

Для описания кабеля используется марка, которая в зашифрованной форме описывает основные потребительские параметры. Марка представляет собой двухблочный буквенно-цифровой индекс и формируется по единым правилам для широкого круга продуктов. Такой подход заметно облегчает идентификацию без обращения к справочной документации.

Первый буквенный блок описывает общие свойства изделия и несет следующую информацию:

  • К (кабель) указывает на то, что речь идет об изделии с общей защитной оболочкой для элементов сердечника;
  • Р (резина) характеризует материал, который использован в качестве изоляции и оболочки;
  • П (переносной) отмечает возможность штатного нестационарного использования продукта при текущей эксплуатации;
  • Т (тяжелый) определяет фокусную область применения в составе силовых цепей.

Цифровой блок марки традиционно для кабельной отрасли описывает количество и сечение токопроводящих жил со знаком “?” как разделителем. Может иметь многозвенную форму, если содержит жилы с различным сечением или же одна из них используется для заземления.

Иногда состав цифрового блока на правах третьего звена дополняется указанием рабочего напряжения в киловольтах.

На основании правил формирования кода марка КРПТ 2 ? 2,5 + 1 ? 1,5 означает, что речь идет о кабеле с двумя рабочими 2,5-милоиметровыми жилами, которые дополнены жилой заземления с сечением 1,5 мм2. Если марка имеет вид КРПТ 2 ? 1,5 + 1 ? 1,5, то это свидетельствует о том, что все жилы одинаковы по сечению, но одна из них с помощью соответствующей маркировки выделяется для организации цепей заземления.

Эксплуатационны

www.el-cab.ru

Кабель крпт расшифровка


Крпт кабель расшифровка

Описание кабеля КРПТ 4х16

Кабель КРПТ 4х16 — относится к классу гибких кабелей, изготовленных из многопроволочных медных жил. Предназначен для подключения как внутри помещений, так и на улице. Используют для подключения подвижного оборудования (козловые краны, тельферы, мостовые краны и т.д.). Кабель КРПТ 4х16 с одной токопроводящепй жилой применяется для сварочных аппаратов.

Расшифровка кабеля КРПТ 4х16

  • К — кабель;
  • Р — в резиновой изоляции и оболочке;
  • П — переносного типа;
  • Т — тяжелый

Аналоги кабеля КРПТ 4х16

Ближайший аналог кабеля КРПТ 4х16 является кабель КГ. В качестве кабеля для электротали, кабеля для козлового крана также используют КПГ1У, КПГ2У.

Подобрать аналог кабеля КРПТ 4х16 нужного сечения Вы можете в ООО «Кабель маркет». Для этого отправьте он-лайн заявку или свяжитесь с нами по многоканальному телефону (812)309-72-55 .

© 2010-2017 Интернет-магазин «Кабель Маркет»

Товар добавлен

Перейти в корзину Продолжить офомление заказа

Форма обратной связи

Отправлено!

В ближайшее время с вами свяжется наш специалист.

*****

Кабель КРПТ. Характеристики и сферы применения

Кабель КРПТ. Структура условных обозначений:

  • К — кабель;
  • Р — в резиновой изоляции и оболочке;
  • П — переносного типа;
  • Т — тяжелый.

Рисунок 1. Кабель КРПТ КРПТ — это гибкий кабель с медными жилами, имеющий резиновую изоляцию, уложенный в резиновую оболочку. Применяется кабель КРПТ для внутренней и внешней прокладки, а также для подключения нестационарных электроприборов, электромеханизмов и прочего оборудования.

Рисунок 2. Кабель КГ 1х16 Одножильный кабель КРПТ может применяться для сварочных аппаратов, а кабели с большим количеством жил могут применяться в силовых цепях или цепях управления подвижных механизмов (тельферы, козловые и мостовые краны и др.). При этом стоит отметить, что кабель КРПТ не всегда способен заменить специальный контрольный кабель.

На сегодняшний день кабель КРПТ снят с производства, а его аналогом является кабель марки КГ .

*****

Каким маркам соответствуют КРПТ и КРПСН?

МКСБ ТЗАБп П-268 ТЗБ МКСАБп ЗКПБ ТЗПАБп П-296 ТЗАШп ТЗГ ПРБВВ МФ-85 МКСАШп ТГ МКПАБпШп ЗКПм КСППБ ТППэпБ МВПВЭ ТЗПАШп КСПЗП ТЗПАБп МКСГ МСн-95 ТЗАБп МПЭВК П-272 БСМ ПБСМ БСА МСн-70

Весь спектр кабельного оборудования от станка до линии. Экструзионные линии,линии скрутки, бухтанамоточные машины, отдающие и приемные уст-ва,волочильные машины, печи выплавки катанки. оборудование для производства бытовых кабелей ВВГ,ПВС и т.д.

тел. +86 15910668398 [email protected]

ООО «Сарансккабель» предлагает клиентам более 30 000 маркоразмеров кабельно-проводниковой продукции. Сегодня на нашем складе в Саранске более 350 млн. ликвидной кабельной продукции, в том числе кабели с бумажно-пропитанной изоляцией, кабели силовые с изоляцией из сшитого полиэтилена, кабели в ПВХ изоляций. Более 1000 распродажных позиций со скидкой до 50%. Проведенная в сентябре 2015 модернизация складского хозяйства и введение в эксплуатацию комплекса отмоточного оборудования позволила осуществлять оперативную отмотку кабеля длиной от 1 метра. Намотка производится на кабельные барабаны от № 8 до №22 типа. По требованию клиента, возможна смотка кабеля в бухты. Все отмотки пломбируются.

Отдел продаж ООО «Сарансккабель» +7 8342 777-667 доб. 444, 476 или по e-mail: [email protected]

Кабели силовые (ВВГ, АВВГ, ВВГнг(А), АВВГнг(А), ВВГнг(А)-LS, АВВГнг(А)-LS, NUM) — Кабели силовые с броней из стальных оцинкованных лент ( ВБШв, ВБШвнг(А), АВБШв, АВБШвнг(А) — Кабели установочные (КуВВ, КуГВВ) — Провода установочные (ПуВ, ПуГВ, ПуГВВ( ПБППГ)) — Провода осветительные (ПуВВ) — Провода и шнуры ( ПВС, ШВВП) — Провода для взрывных работ (ВП)

249841 Калужская область, п. Жилетово дом 14а Тел./факс: (48434) 4-29-82, 4-29-81

предлагает большой ассортимент кабельной продукции из наличия, на складе в Екатеринбурге. Кабель силовой высоковольтный с БПИ: ААШв, ААБл, АСБ. Кабель силовой ПВХ: ВВГ, ВББШв, АВВГ, АВББШв (нг; нгLS; FRLS) Кабель в резиновой изоляции: КГ, КГ-ХЛ, РПШ Кабель контрольный: КВВГ, КВБбШв, КВВГЭ (нг; нгLS; FRLS) Кабель СИП Провод ПУГВ, ПВ-3, АПВ и др.

E-mail: [email protected] www: http://1mkk.ru/

телефон: +7 (343) 345-53-59, 237-2-666, 253-68-34

Первый профессиональный форум электротехнической отрасли. Пройдя регистрацию Вы получаете статус пользователя, который изменяется со временем и качеством сообщений. Высокий статус дает возможность получать дополнительные услуги на портале.

*****

Кабель КРПТ

* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков заказываемой продукции. Для уточнения цены и наличия в вашем городе обращайтесь к менеджерам по телефону 8-800-555-88-72

ВНИМАНИЕ! Кабель КРПТ снят с производства!

Описание кабеля КРПТ

Кабель КРПТ — относится к классу гибких кабелей, изготовленных из многопроволочных медных жил. Предназначен для подключения как внутри помещений, так и на улице. Используют для подключения подвижного оборудования (козловые краны, тельферы, мостовые краны и т.д.). Кабель КРПТ с одной токопроводящепй жилой применяется для сварочных аппаратов.

Расшифровка кабеля КРПТ

  • К — кабель;
  • Р — в резиновой изоляции и оболочке;
  • П — переносного типа;
  • Т — тяжелый

Аналоги кабеля КРПТ

Ближайший аналог кабеля КРПТ является кабель КГ. В качестве кабеля для электротали, кабеля для козлового крана также используют КПГ1У. КПГ2У.

Размеры кабеля КРПТ

Размеры кабеля КРПТ совпадают с размерами кабеля КГ .

Не нашли цены на нужное сечение? Сообщите нам, отправив он-лайн запрос !

*Цены указанные на сайте не являются публичной офертой в соответствии со ст. 226 ГК РФ. Для уточнения цены и наличия обращайтесь к менеджерам компании по телефону: 8-800-555-88-72

Отправить заявку Мы подберем кабель под Ваши требования по оптимальной цене. Ваш консультант: Игнатов Николай 8 (800) 555-88-72 Звонок по РФ бесплатный

Оставьте свои контактные данные и мы перезвоним Вам в течение 15 минут.

Центральный офис

ООО «Кабельные системы» 8 (800) 555-88-72

8 (812) 309-72-55

ICQ 639533302 196084. г. Санкт-Петербург , ул. Черниговская, д. 8, лит.В

[email protected]

*****

КАБЕЛИ МЕДНЫЕ В РЕЗИНОВОЙ ИЗОЛЯЦИИ (кабель КГ (КРПТ), кабель РПШ, РПШэ)

Кабели для радиоустановок: кабель РПШ, РПШМ, РПШ-Т, РПШМ-Т, РПШЭ, РПШЭМ, РПШЭ-Т, РПШЭМ-Т предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжение соответственно 700, 1000 и 6000 В постоянного тока.

Кабель КГ — предназначен для присоединения различных передвижных механизмов при переменном напряжении до 660 В частотой 50 Гц. ВНИМАНИЕ! Старое название кабеля КГ — кабель КРПТ

Кабель РПШ — предназначен для присоединения установок в электрических сетях на номинальное переменное напряжение 380 и 660 В частотой до 400 Гц, а также для монтажа радиоаппаратуры.

медная проволока, многопроволочная, круглой формы, класса 4 сечением от 0.75 мм2 до 10 мм2 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61

изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

linochek.ru

Кабель крпт технические характеристики

Примечания: 1. В обозначении марок кабелей буква Г (вместо Т) означает повышенную гибкость кабеля, С — повышенную гибкость и профилированный сердечник, И — резиновую маслостойкую оболочку, не распространяющую горение. 2. Кабель КРШК — повышенной гибкости с резиновой изоляцией с заполнениями. Строительная длина должна быть не менее 125 м.

Область применения силовых гибких кабелей с резиновой изоляцией

Температура окружающей среды, °С

Минимальное отношение радиуса изгиба кабеля

www.el-cab.ru

технические характеристики, маркировка, применение, как сделать самому, Ремонт и Строительство

Электрикам часто приходится подключать подвижное оборудование и инструмент, при этом нужно найти кабель с соответствующим классом гибкости, чтобы его жилы и изоляция не повреждались в процессе эксплуатации. Толстый гибкий кабель позволяет подключать и мощное электрооборудование. В качестве примера можно привести подключение сварочного аппарата или использование в качестве кабеля от аппарата до держателя электродов и подключения массы. Эти потребности возникают как в быту, так и на производстве. Сегодня мы поговорим об одном из видов такой продукции и рассмотрим кабель КРПТ, его технические характеристики и область применения.

Расшифровка маркировки

Из маркировки проводника можно узнать о его назначении и из чего он состоит. КРПТ расшифровывается так:

  • К — кабель.
  • Р — резина. Говорит о материале, из которого сделана изоляция и оболочка.
  • П — переносного типа. Эта буква говорит о возможности «подвижного» монтажа, т.е. о том, что во время работы подключенное к нему оборудование и устройства могут передвигаться. Подробнее о сфере применения мы поговорим позже.
  • Т — тяжелый.

Особенности конструкции

Гибкие проводники обычно изготавливаются с медными жилами, поскольку алюминий для создания многопроволочной жилы не применяется. Отсюда следует, что КРПТ – медный кабель с гибкими многопроволочными жилами, у него резиновая изоляция и общая оболочка также из резины. Его можно использовать как для внутреннего монтажа, так и для внешней прокладки. Кабельная продукция в резиновой изоляции обладает хорошей гибкостью и надежностью защиты. С помощью КРПТ вы можете подключать нестационарные электроприборы и привод механизмов, а также ручной электроинструмент.

Описание характеристик

Кабель КРПТ имеет широкое применение и может использоваться для подключения нагрузки к электросетям. Давайте рассмотрим основные технические характеристики проводника:

  1. Напряжение 660/1000В переменного или постоянного тока соответственно.
  2. Допустимая токовая нагрузка (плотность тока) находится в пределах 3-20 А/мм2.
  3. Рабочий температурный диапазон типовой для кабелей с резиновой изоляции, находится в диапазоне от -60 до +50 градусов Цельсия. Кратковременно может достигать 75 градусов Цельсия.
  4. В зависимости от площади сечения жил и их количества внешний диаметр лежит в пределах от 8 до 69 мм.
  5. Ряд сечений жил – от 0,75 кв. мм. до 400 кв. мм.
  6. Количество жил от 1 до 4. Защитный или нулевой проводник маркируется желто-зеленым или синим цветом, что соответствует международной системе маркировки. «Земляная» жила может быть тоньше остальных, например 3х2.5 + 1х1.5 – здесь три жилы по 2,5 кв. мм и 1 с сечением 1,5 кв. мм.
  7. Соответственно вес кабеля от 90 до 9900 кг/км.
  8. 8 внешних диаметров – минимальный радиус изгиба.
  9. Срок службы – 4 года.
  10. Состав изоляции не позволяет распространяться горению и позволяет использовать кабель для наружной прокладки без дополнительной защиты.

КРПТ чаще всего поставляется в барабанах диаметром от 10 до 22 см, его минимальная строительная длина 100 м. Для малых партий кабеля до 100 м используется бухтовая упаковка. Кабель соответствует: ГОСТ 13497-77 и ОСТ 16 0.505.003-77.

Ниже приведена таблица типовых сечений проводника:

Область применения

Кабель КРПТ применяется везде, где нужно подвижное соединение. Например, на грузоподъемных механизмах: кранах, тельферах, кран-балках. Его подвешивают для питания подвижной тележки. Также можно использовать проводник для сварочных работ и подключения сварочного аппарата.

В отдельных случаях КРПТ используют для подключения контрольных и измерительных цепей. Но по своему предназначению и техническим характеристикам он не заменит специализированный контрольный вариант типа КВВГ. Кроме того этот кабель подойдет для сборки удлинителя, особенно если удлинитель будет использоваться на улице.

Допускается монтаж на открытом воздухе, закрепив на тросах. Под землей без дополнительной защиты его монтировать нельзя, поскольку есть риск повреждения изоляции под давлением грунта.

Лучшие производители

К сожалению, КРПТ снят с производства, его можно заменить кабелем КГ (кабель гибкий). В принципе кабель КГ является полным аналогом КРПТ по техническим характеристикам, за исключением некоторых его вариантов. В тоже время следует отметить, что хоть КРПТ и снят с производства, его можно купить из складских запасов, стоит обратить внимание на следующих производителей:

  1. РыбинскКабель.
  2. ОАО Электрокабель.
  3. Завод КАМКАБЕЛЬ.
  4. ГК «СЕВКАБЕЛЬ».

На этом мы и заканчиваем обзор данного типа проводника. Теперь вы знаете технические характеристики кабеля КРПТ, область применения и основные сечения.

www.remontostroitel.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
