Кабель гибкий медный многожильный в ПВХ изоляции: классы, разновидности и применение
При монтаже электронных систем, телевизионных антенн и подведении интернета используются кабели с различными характеристиками. Существуют провода, содержащие одну токопроводящую жилу или несколько. В зависимости от цели необходимо выбирать подходящий кабель, учитывая все его особенности, чтобы при покупке точно указать продавцу все интересующие параметры, например, гибкий медный многожильный кабель в ПВХ изоляции.
- Классификация кабеля по ГОСТу
- Разновидности проводов
- Силовые марки
- Монтажные и передающие информацию
- Декоративные и специальные
Классификация кабеля по ГОСТу
Все провода, независимо от числа токопроводящих жил и материала проволоки и изолирующего покрытия, имеют определенный ГОСТом 22483−2012 показатель гибкости, который определяет наименьший радиус изгиба без повреждения целостности изделия и его качественных характеристик.
Всего существует 6 классов гибкости кабелей:
- Класс № 1 включает сечение проволоки от 0,03 до 1000 мм2. Количество проволочек составляет от 1 до 59.
- № 2 содержит провода, имеющие в сечении от 0,5 до 2000 мм2 при количестве от 7 до 91.
- К третьему относятся кабели с максимальным диаметром входящих в него жил от 0,33 до 0,87.
- Класс гибкости № 4 объединяет провода с сечением от 0,05 до 400 мм2.
- Класс № 5 включает провода толщиной от 0,03 до 625 мм2.
- № 6 — самый гибкий, общая площадь жил от 0,03 до 300 мм2, максимальный диаметр каждой проволоки — от 0,06 до 0,4.
В продукции различных классов используется разный материал. Алюминиевые провода не такие гибкие, как медные, поэтому их используют только в первых трех классах.
Гибкость можно также условно разделить на такие категории:
- нормальная — 1 кл.
; - повышенная — 2−4 кл.;
- высокая — 5−6 кл.
;В зависимости от сферы применения многожильных проводов их изготавливают с различным уровнем прочности, токопроводимости и сопротивления.
Разновидности проводов
Различают несколько видов кабелей в зависимости от назначения. Соответственно, их характеристики будут существенно отличаться. Это:
- Силовые кабели.
- Провода.
- Кабели для передачи информации.
- Светодиодные и электролюминесцентные.
- Специальные виды.
Чтобы разобраться в назначении каждого из них, необходимо изучить их основные характеристики.
Силовые марки
К силовым кабелям относятся такие наиболее популярные изделия, как ВВГ, КГВВ и КОГ. Первый из них является гибким медным кабелем, состоящим из множества жил.
Он оснащен изоляцией из материала ПВХ и обычно применяется для прокладывания электропроводки в различных помещениях. Это изделие хорошо зарекомендовало себя в самых разных условиях, например, высокой влажности или взрывоопасности. Ввиду своей многожильности ВВГ имеет повышенную гибкость, что позволяет использовать его в труднодоступных местах, требующих загибания провода.
КГВВ — контрольный гибкий многопроволочный медный кабель. Имеет модели с повышенным и высоким уровнем гибкости, способные выдержать 100 циклов сгибания/разгибания. Успешно используется в управленческих и силовых цепях.
Кабель многожильный особой гибкости КОГ имеет резиновое изоляционное покрытие, его жилы относятся к 5 классу и способны выдержать 10−12 тыс. циклов изгибов радиусом до 55 мм. Чаще всего этот кабель используют в подключении сварочных установок — как автоматических, так и полуавтоматов. Не боится влияния солнечного ультрафиолета и повышенной влажности.
Монтажные и передающие информацию
Среди проводов больше остальных распространены марки ПБПП (ПУНП) и ПБППг (ПУГНП).
Они называются установочными, или по-другому — монтажными.
БПП (ПУНП) имеет плоское сечение, включает в себя две-три однопроволочных медных жилы с ПВХ изоляцией. Провода этой марки применяются в монтаже осветительных приборов, а также розеток и выключателей. Минимальный радиус сгибания составляет около десяти диаметров провода.
Как разновидность ПУНП существует провод с жилами из алюминиевой проволоки — АПУНП. Его гибкость немного меньше из-за особенностей материала, в остальном же характеристики не отличаются от ПУНП.
ПБППг (ПУГНП) — провод медный гибкий изолированный многожильный, отличается многопроволочными жилами, а следовательно, и гибкостью, о чем свидетельствует буква Г в обозначении. Радиус изгиба — не менее 6. Другие параметры совпадают с предыдущей разновидностью. ПУГНП существует только в медном варианте.
К кабелям для передачи информации относятся такие марки, которые способны передавать не только электроэнергию, но и энергоинформационные сигналы.
Это всевозможные антенны — RG-59, RG-6, RG-58, а также серия РК 75; компьютерные витые пары, с помощью которых компьютеры соединены друг с другом и интернетом; провода для проведения телефонной линии.
Декоративные и специальные
Что касается светодиодных и электролюминесцентных проводов, то они используются в качестве силовых, выполняя к тому же декоративные функции. Есть и практическая сторона применения этих проводов — при повреждении сразу будет виден разрыв, так как светодиоды в этом месте перестанут гореть.
Специальные кабели применяются для монтажа в специфических условиях — они устойчивы к агрессивному воздействию внешней окружающей среды, высокой влажности и температуре.
Медные многожильные кабели используются во множестве различных сфер жизни и промышленности. Они применяются в частных и многоквартирных домах, для прокладывания освещения на судах, дорогах и в шахтах, с их помощью подключают печи в пищевой, а также химической, сталелитейной и деревообрабатывающей промышленности, используют в сварочных работах и многих других областях.
Кроме того, эти провода применяют для передачи информационных сигналов и декорации помещений как внешней, так и внутренней. Медные кабели имеют широкий диапазон температурного режима — от -60 до +600 градусов по Цельсию.
Многожильный гибкий медный кабель: устройство и область применения
Автор Aluarius На чтение 7 мин. Просмотров 609 Опубликовано
Содержание
- 1 Медные провода в домашней разводке
- 2 В промышленных установках
- 3 Дополнительная информация
- 4 Заключение по теме
Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.
Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?
- Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
- Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
- В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
- В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
- В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.
Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.Медные провода в домашней разводке
Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ.
К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.
Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.
Пайка медных проводовЕсть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать.
Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.
Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.
В промышленных установках
В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.
Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования.
Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.
И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.
Дополнительная информация
Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается.
Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.
Конструкция многожильного кабеляК примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.
- Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
- Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
- Далее, изоляция обрабатывается тальком.
- Последний слой – поясная изоляция из резины.
Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).
Заключение по теме
Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже.
В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.
— SANHENG
Описание
| Описание | Многожильный гибкий кабель |
| Проводник: | Многожильный медный провод класса 5/6 (гибкий) |
| Изоляция: | ПВХ компаунд |
| Цвет изоляции | красный, синий, серый, желтый/зеленый или по запросу |
| Оболочка | ПВХ компаунд |
| Цвет оболочки | Белый, Черный |
| Диапазон температур: | -30 – 70℃ |
| Номинальное напряжение: | 300/500 В, 450/750 В |
| Испытательное напряжение: | 2000 В |
| Минимальный радиус изгиба: | 4D для D < 8 мм 5D для 8–12 мм 6D для D > 12 |
| Стандарт | МЭК 60227 |
Технические характеристики
| Сечение | Проводник Строительство | Внешний диаметр | Изоляция толщина | Оболочка толщина | Проводник сопротивление при 20 °С | Изоляция сопротивление при 70°С | Масса Cu | Кабельный груз |
| номинальный | мин-макс. | номинальный | номинальный | макс. | мин. | |||
| мм² | Н х мм | мм | мм | мм | Ом/км | МОм·км | кг/км | кг/км |
| 2 х 0,75 | 24 х 0,20 | 5,7 – 07,2 | 0,6 | 0,8 | 26,0 | 0,011 | 14,4 | 52 |
| 2 х 1 | 32 х 0,20 | 5,9 – 07,5 | 0,6 | 0,8 | 19,5 | 0,010 | 19,2 | 65 |
| 2 х 1,5 | 30 х 0,25 | 6,8 – 08,6 | 0,7 | 0,8 | 13,3 | 0,010 | 28,8 | 90 |
| 2 х 2,5 | 50 х 0,25 | 8,4 – 10,6 | 0,8 | 1,0 | 7,98 | 0,0095 | 48,0 | 115 |
| 3G0,75 | 24 х 0,20 | 6,0 – 07,6 | 0,6 | 0,8 | 26,0 | 0,011 | 21,6 | 70 |
| 3G1 | 32 х 0,20 | 6,3 – 08,0 | 0,6 | 0,8 | 19,5 | 0,010 | 28,8 | 80 |
| 3G1,5 | 30 х 0,25 | 7,4 – 09,4 | 0,7 | 0,9 | 13,3 | 0,010 | 43,2 | 115 |
| 3G2,5 | 50 х 0,25 | 9,2 – 11,4 | 0,8 | 1,1 | 7,98 | 0,0095 | 72,0 | 175 |
| 3G4 | 56 х 0,30 | 10,5 – 13,1 | 0,8 | 1,2 | 4,95 | 0,0078 | 115,2 | 235 |
| 4G0,75 | 24 х 0,20 | 6,6 – 08,3 | 0,6 | 0,8 | 26,0 | 0,011 | 28,8 | 75 |
| 4G1 | 32 х 0,20 | 7,1 – 09,0 | 0,6 | 0,9 | 19,5 | 0,010 | 38,4 | 92 |
| 4G1,5 | 30 х 0,25 | 8,4 – 10,5 | 0,7 | 1,0 | 13,3 | 0,010 | 57,6 | 145 |
| 4G2,5 | 50 х 0,25 | 10,1 – 12,5 | 0,8 | 1,1 | 7,98 | 0,0095 | 96,0 | 210 |
| 4G4 | 56 х 0,30 | 11,5 – 14,3 | 0,8 | 1,2 | 4,95 | 0,0078 | 153,6 | 299 |
| 4G6 | 84 х 0,30 | 14,7 | – | – | 3,30 | 0,0068 | 230,4 | 480 |
| 5G0,75 | 24 х 0,20 | 7,4 – 9,3 | 0,6 | 0,9 | 26,0 | 0,011 | 36,0 | 96 |
| 5G1 | 32 х 0,20 | 7,8 – 9,8 | 0,6 | 0,9 | 19,5 | 0,010 | 48,0 | 113 |
| 5G1,5 | 30 х 0,25 | 9,3 – 11,6 | 0,7 | 1,1 | 13,3 | 0,010 | 72,0 | 175 |
| 5G2,5 | 50 х 0,25 | 11,2 – 13,9 | 0,8 | 1,2 | 7,98 | 0,0095 | 120,0 | 260 |
| 5G4 | 56 х 0,30 | 13,0 – 16,1 | 0,8 | 1,4 | 4,95 | 0,0078 | 192,0 | 363 |
| 5G6 | 84 х 0,30 | 16,7 | – | – | 3,30 | 0,0068 | 288,0 | 583 |
| 7G1 | 32 х 0,20 | 09,0 | 0,6 | – | 19,5 | 0,010 | 67,2 | 136 |
| 7G1,5 | 30 х 0,25 | 10,6 | 0,7 | – | 13,3 | 0,010 | 100,8 | 195 |
| 7G2,5 | 50 х 0,25 | 13,0 | 0,8 | – | 7,98 | 0,0095 | 168,0 | 294 |
Заявка
Применение
Этот продукт подходит для использования в бытовых приборах, таких как стиральные машины, центрифуги и холодильники, электрические инструменты и освещение в доме, офисе и подобных помещениях, где требуется гибкий провод.
Упаковка и доставка
ЗапросПожалуйста, заполните ваши потребности в закупках и контактную информацию
- Имя:
- Компания:
- * Электронная почта:
- Моб:
- * Запрос: Пожалуйста, введите свой запрос …
IEC Standard Multicore Control Cable Flexible Cu
Product Name:
IEC Standard Multicore Control Cable Flexible Cu
Model NO.:
KVV KVVP
Type:
Insulated
Conductor Type:
Stranded
Application :
Используется в качестве соединительного кабеля
Материал проводника:
Медь
Материал оболочки:
PVC
Изоляционный материал:
PVC
Форма материала:
Платаная проволока
.
Торговая марка:
CHINT
Номинальное напряжение:
450/750 В
Торговая марка:
Jinshui
Транспортная упаковка:
100 метров в рулоне 93 Происхождение0003
Китай
1. Заявка
Применяется в качестве силовых и соединительных кабелей в машиностроении для инструментальных станков, блоков управления, производственных линий, транспортного оборудования, конвейерных и сборочных линий, а также в строительстве установок при номинальном напряжении до 450/750 В переменного тока. .
2. Стандарт
Национальный стандарт GB/T9330-2008, изготовленный в соответствии с IEC\DIN\BS
3. Номинальное напряжение: 450/750 В
4. Конструкция:
1, медный проводник
2, изоляция из ПВХ/ПЭ/XLPE
3, оболочка из ПВХ

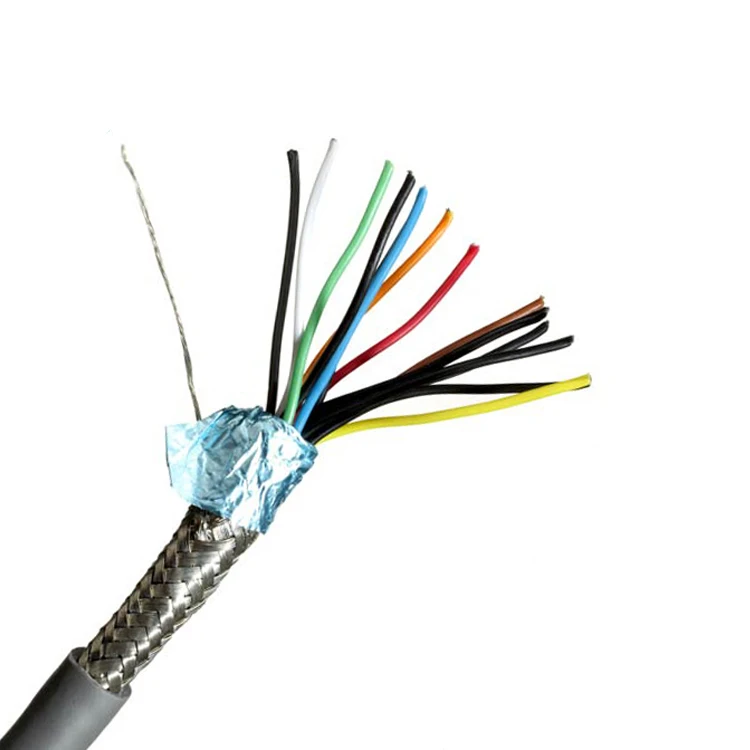

4. Оплетка из медной проволоки/алюминиево-пластиковый экран/медная лента в оболочке/неармированная
Бронированная стальная лента
5.
Тип (см. следующую таблицу)
| Тип | Имя | Площадь сечения (мм2) | Количество ядер | Сайт приложений |
| КВВ | Медный проводник, кабель управления с ПВХ изоляцией и оболочкой | 0,75 1,0 1,5 2,5 | 2-16 | Стационарная установка в помещении, в кабельных канавах или трубах |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| КВВП | Медный проводник, с изоляцией и оболочкой из ПВХ, Экранированный кабель управления в оплетке | 0,75 1,0 1,5 2,5 | 2-61 | Стационарная установка в помещении, в кабельных канавах или трубах, где требуется экранирование |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| КВВП2 | Медный проводник, с изоляцией и оболочкой из ПВХ, экранированный кабель управления с медной лентой | 0,75 1,0 1,5 2,5 | 4-10 | Стационарная установка в помещении, в кабельных канавах или трубах, где требуется экранирование |
| 4 6 | 7-61 | |||
| 10 | 4-10 | |||
| КВВ22 | Медный проводник, с изоляцией и оболочкой из ПВХ, бронированный кабель управления из стальной ленты | 0,75 1,0 1,5 2,5 | 7-61 | Стационарная установка в помещении, в кабельных канавах, Способность выдерживать большие внешние механические нагрузки |
| 4 6 | 4-14 | |||
| 10 | 4-14 | |||
| КВВР | Медный проводник, с изоляцией и оболочкой из ПВХ, гибкий кабель управления | 0,5-2,5 | 4-61 | Установка в помещении, где требуется гибкость и подвижность |
| КВВРП | Медный проводник, ПВХ-изоляция и оболочка, Экранированная оплетка Гибкий кабель управления | 0,5 0,75 1,0 | 4-61 | Установка в помещении, где требуется экранирование гибкости и подвижность |
| 1,5 2,5 | 4-48 | |||
| KYJV | Медный проводник, Кабель управления с изоляцией из сшитого полиэтилена и оболочкой из ПВХ | 0,75 1,0 1,5 2,5 | 2-16 | Стационарная установка в помещении, в кабельных канавах или трубах |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| KYJVP | Медный проводник, изоляция из сшитого полиэтилена , экранированная оплетка, Кабель управления в оболочке из ПВХ | 0,75 1,0 1,5 2,5 | 2-61 | Стационарная установка в помещении, в кабельных канавах или трубах, где требуется экранирование |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| KYJV22 | Медный проводник, изоляция из сшитого полиэтилена, армированный стальной лентой, Кабель управления в ПВХ-оболочке | 0,75 1,0 1,5 2,5 | 7-61 | Стационарная установка в помещении, в кабельных канавах, трубах или под землей.  |
