Статьи – Шнур оптический монтажный
Ни одна волоконно-оптическая система невозможна без использования оптических шнуров (пигтейлов). Это основное средство коммутации в построении оптоволоконной сети. Слово «пигтейл» в дословном переводе с английского звучит как «поросячий хвостик». Такое название не случайно: по внешнему виду и тому, как он крепится, сходство действительно есть.
Монтажный шнур представляет собой отрезок оптического волокна либо распределительного кабеля, армированный с одной стороны оптическим разъемом. Назначение заключается в оконцевании волокон при помощи сварки. Данные шнуры (по-другому пигтейлы) могут иметь абсолютно любую длину и оптические разъемы.
В зависимости от типа волокна различают:
-одномодовые оптические шнуры;
-многомодовые оптические шнуры.
Отличаются данные типы друг от друга величиной диаметра сердцевины. Одномодовый оптический монтажный шнур имеет диаметр 9/125 мкм, а многомодовый 50/125 мкм. И в том и в другом случае буферное покрытие одинаково и равняется 0,9 мм.
В зависимости от типа применяемых коннекторов:
- шнуры LC;
- шнуры SC;
- пигтейлы ST;
- оптические шнуры FC.
К самым популярным видам относится пигтейл sc, обеспечивающий более надежную коммутацию. Но и пигтейлы fc и st-типов распространены не менее. То, какая именно модификация будет использована, зависит от определенных условий, в которых сеть будет функционировать, а также от применяемого оборудования.
Стандартная длина этих изделий 1,5 метра, однако, есть возможность изготовить на заказ их любой длины.
Пигтейлы должны производиться только из высококачественных материалов. Зарекомендовали себя комплектующие из США, Японии, Кореи. В основе этого изделия лежит одинарное оптическое волокнос буферным покрытием 0,9 мм. Изготавливаются пигтейлы попарно, то есть сначала производится целый отрезок, оконцованный с той и с другой стороны.
Соединяется оптический пигтейл с кабельным волокном при помощи механического неразъемного соединения либо сварки. Такой шнур рассчитан более чем на одну тысячу циклов соединения при температурах от -40 до +80 градусов. Величина прямых потерь при этом от 0,15 до 0,3 Дб, а обратных до -65 Дб.
Для монтажа внутри помещения используются шнуры, имеющие волокно в плотном буфере либо в свободной оболочке. Стоимость на данные изделия зависит от изготовляемой длины и от способа полировки.
Для того, чтобы подобрать нужную модель пигтейла, их подвергают стандартизированной маркировке. Она может включать как буквенные, так и цветные обозначения.

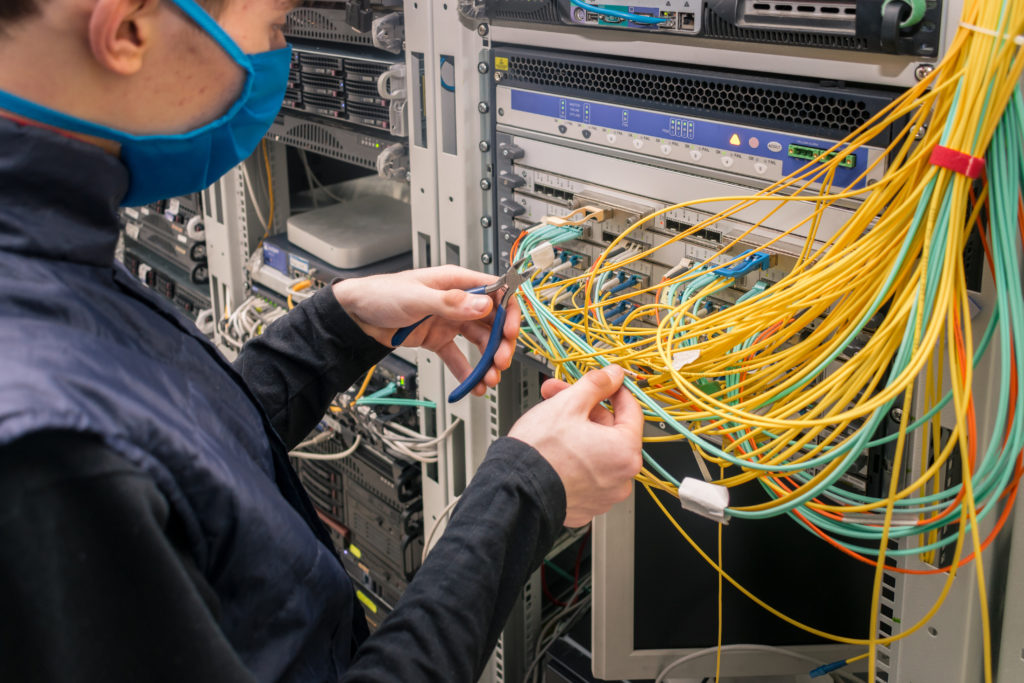

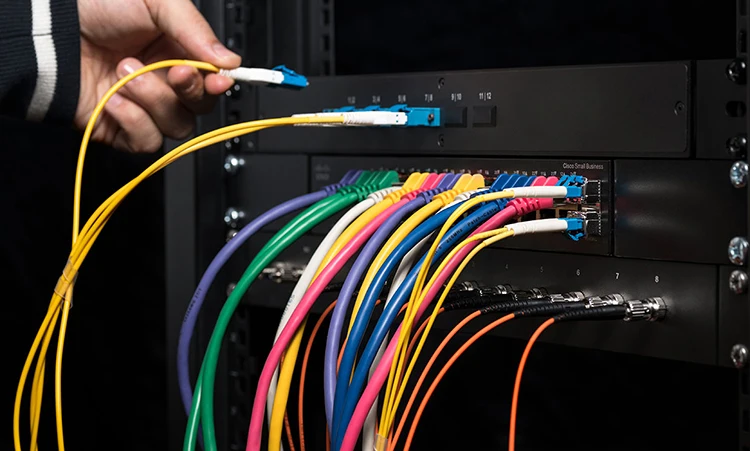

Шнуры оптические монтажные являются пассивным оборудованием и используются во многих устройствах сети. Например, в оптическом стоечном кроссе. Процесс действия выглядит следующим образом: оптический провод входит в кросс, а затем его разделывают. Полученные волокна подсоединяются к пигтейлу.
Экономить на таком важном связующем элементе сети как пигтейл – не стоит, как не стоит экономить и на другом оборудовании (сплиттер оптический 1х2, оптическая кросс-панель, серверный шкаф с охлаждением). Данное подсоединение будет производиться один раз и не на один десяток лет. В последующем, если возникнут проблемы, найти место разрыва, например, в воздухе или в воде будет очень непросто. Это повлечет за собой трату большого количества денег. Поэтому лучше изначально не экономить и покупать только качественную продукцию.
Оптический монтажный шнур (pigtail) 9/125, OS2, LC, 3 метра, оконцован с двух сторон
Показать больше
42B-S2-LC-03
| Область применения | могут использоваться для сварки или с механическими сплайсами |
| Тип оптического волокна | OS2 |
| Коннекторы | LC-LC |
| Ферул | керамический |
| Цвет коннекторов | синий RAL 5015 |
| Исполнение | стандарт и низкие потери |
| Системная гарантия | 25 лет |
| Компонентная гарантия | 1 год |
| Страна производства | Россия |
| Поставка | с двумя коннекторами, установленными с двух сторон на волокно длиной 3,0 м |
Брошюры/буклеты, каталоги
Каталог Оптические решения 2021-2022Паспорт продукта
ClearCurve 50-125
Corning SMF-28 Ultra
Сертификаты соответствия
Соответствие санитарно-эпидемиологическим и гигиеническим требованиям (экспертное заключение) №2508
Корпуса для поверхностного монтажа— Optical Cable Corporation
Особенности
- Предлагается для разъемов и адаптеров UMJ или KMJ
- Выбивные отверстия с трех сторон, а также в основании для удобного ввода кабеля
- Обозначение порта включено вместе с заглушками портов
- Обозначение окон
- Крепежные винты, двухсторонняя лента и кабельные стяжки прилагаются
Технические характеристики
| Скачать чертеж(и) | ||||
|---|---|---|---|---|
| Номер детали | Описание | ПДФ | DWG/ZIP | |
| SME2xx | Корпус для поверхностного монтажа, UMJ, 2 порта | Скачать | Скачать | |
| SME4xx | Корпус для поверхностного монтажа, UMJ, 4 порта | Скачать | Скачать | |
| SME8xx | Корпус для поверхностного монтажа, UMJ, тонкий, 8 портов | Скачать | Скачать | |
| SME10xx | Корпус для поверхностного монтажа, UMJ, тонкий, 10 портов | Скачать | ||
| СМЕК1хх | Корпус для поверхностного монтажа, KMJ, 1 порт | Скачать | Скачать | |
| СМЕК2хх | Корпус для поверхностного монтажа, KMJ, 2 порта | Скачать | Скачать | |
| СМЕК4хх | Корпус для поверхностного монтажа, KMJ, 4 порта | Скачать | Скачать | |
| SMEK6xx | Корпус для поверхностного монтажа, KMJ, 6 портов | Скачать | Скачать | |
* Замените «xx» на выбор цвета: 00 = электрическая слоновая кость, 01 = офисный белый, 07 = белый (только стиль SME UMJ) или 12 = ярко-белый
