• КГ
• КГ-ХЛ
• КОГ
• РПШ
• КРШС
• КРШУ
• КПГ1У
• КГН

Фильтр Сортировка

Кол-во товаров: 134

Кабель КГ 1х10

В наличии: 920 м

105 / м

Подробнее

Кабель КГ 1х16

В наличии: 1550 м

157. 5 / м

Подробнее

Кабель КГ 1х25

В наличии: 1900 м

240 / м

Подробнее

Кабель КГ 1х35

В наличии: 2510 м

337.5 / м

Подробнее

Кабель КГ 1х50

В наличии: 1530 м

457.5 / м

Подробнее

Кабель КГ 1х70

В наличии: 510 м

652.5 / м

Подробнее

Кабель КГ 1х95

В наличии: 650 м

840 / м

Подробнее

Кабель КГ 1х120

В наличии: 820 м

1170 / м

Подробнее

Кабель КГ 1х150

В наличии

1425 / м

Подробнее

Кабель КГ 1х185

В наличии

1755 / м

Подробнее

Кабель КГ 1х240

В наличии

2400 / м

Подробнее

Кабель КГ 2х0,75

В наличии: 1230 м

25. 5 / м

Подробнее

Кабель КГ 2х1

В наличии: 1400 м

37.5 / м

Подробнее

Кабель КГ 2х1.5

В наличии: 2100 м

39 / м

Подробнее

Кабель КГ 2х2.5

В наличии: 2940 м

64.5 / м

Подробнее

Кабель КГ 2х4

В наличии: 1100 м

91.5 / м

Подробнее

Кабель КГ 2х6

В наличии: 1530 м

133.5 / м

Подробнее

Кабель КГ 3х0,75

В наличии

39 / м

Подробнее

Кабель КГ 3х1

В наличии

48 / м

Подробнее

Кабель КГ 3х1. 5

В наличии: 3560 м

54 / м

Подробнее

Кабель КГ 3х2.5

В наличии: 4210 м

84 / м

Подробнее

Кабель КГ 3х2.5+1х1.5

В наличии: 4020 м

103.5 / м

Подробнее

Кабель КГ 3х1.5+1х1

В наличии: 800 м

75 / м

Подробнее

Кабель КГ 3х4

В наличии: 905 м

135 / м

Подробнее

Кабель КГ 3х4+1х2.5

В наличии: 1002 м

165 / м

Подробнее

Кабель КГ 3х6

В наличии: 1704 м

183 / м

Подробнее

Кабель КГ 3х6+1х4

В наличии: 1100 м

225 / м

Подробнее

Кабель КГ 3х10+1х6

В наличии: 1530 м

397. 5 / м

Подробнее

Кабель КГ 3х16+1х6

В наличии: 530 м

547.5 / м

Подробнее

Кабель КГ 3х25+1х10

В наличии: 420 м

855 / м

Подробнее

Кабель КГ 3х35+1х10

В наличии: 690 м

1110 / м

Подробнее

Кабель КГ 3х50+1х16

В наличии: 810 м

1605 / м

Подробнее

Кабель КГ 3х70+1х25

В наличии: 650 м

2250 / м

Подробнее

Кабель КГ 3х95+1х35

В наличии: 75 м

3000 / м

Подробнее

Кабель КГ 3х120+1х35

В наличии

4425 / м

Подробнее

Кабель КГ 3х150+1х50

В наличии

4950 / м

Подробнее

Кабель КОГ1 – 0,22 кВ

Кабель КОГ1 – 0,22 кВ | расшифровка, характеристики и все сечения

Коды ОКП:

35464501 – КОГ 1
35464511 – КОГ 1-Т

Таблица сечений кабеля КОГ1 – 0,22кВ (мм²)

• КОГ1 1х16
• КОГ1 1х25

• КОГ1 1х35
• КОГ1 1х50

• КОГ1 1х70
• КОГ1 1х95

• КОГ1 1х120
• КОГ1 1х150

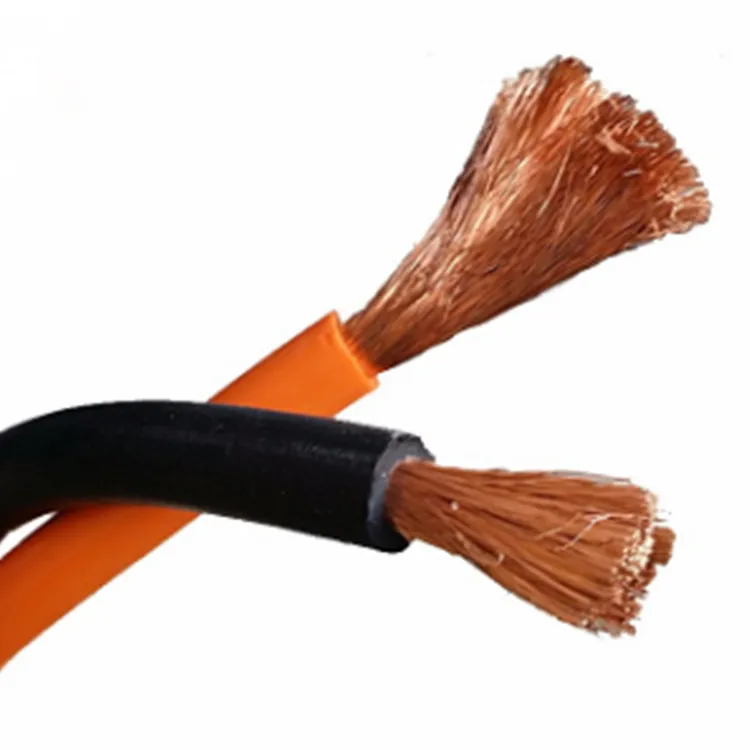

Конструкция кабеля КОГ1 – 0,22кВ

1. Токопроводящая жила – медная, многопроволочная, круглой формы, 6 класса по ГОСТ 22483. Токопроводящие жилы кабелей в тропическом исполнении изготавливаются из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40 %.
2. Разделительный слой – поверх токопроводящей жилы наложена пленка полиэтилентерефталатная. Для кабелей с токопроводящими жилами из медных луженых проволок допускается изготовление кабелей без пленки между жилой и изоляцией.
3. Изоляция и оболочка – последовательно наложены изоляция из изоляционной резины и оболочка из шланговой резины или изоляционно-защитная оболочка.

Расшифровка кабеля КОГ1 – 0,22кВ

Х1 Х2*Х3 Х4
Х1 – Буква К- Кабель, О – особо, Г – гибкий, 1 – класс гибкости.
Х2 – количество жил.
Х3 – сечение жилы (в мм²).
Х4 – ГОСТ или ТУ.

Например: КОГ 1х16 Техническое Условие завода производителя.

Применение кабеля КОГ1 – 0,22кВ

• Кабели предназначены для соединения при дуговой сварке электрододержателей, автоматических или полуавтоматических сварочных установок с источником на номинальное переменное напряжение до 220 В номинальной частоты 50 Гц или постоянное напряжение 700 В.

Технические характеристики кабеля КОГ1 – 0,22кВ

Климатическое исполнение У, Т категория размещения 1, 2, 3, 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации:
для КОГ 1	от -50°С до +40°С
для К0Г1-Т	от -10°С до +50°С
Длительно допустимая рабочая температура на токопроводящей жиле, не более:	+75°С
Растягивающие нагрузки на кабель на 1 мм2 ном. сечения жилы должны быть, не более:	19,6 Н
Минимально допустимый радиус изгиба кабелей, не менее:	3-х наружных диаметров кабеля
Строительная длина кабелей, не менее:	100 м
Срок службы кабелей, не менее:	4 года
Гарантийный срок эксплуатации кабелей:	6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления

Авторизация Регистрация Забыли пароль?

Кабель повышенной гибкости, Кабель повышенной гибкости, Кабель повышенной гибкости

Компания Galaxy является ведущим поставщиком нестандартных и складских кабелей высокой гибкости, также называемых особо гибким кабелем, особо гибким кабелем, сверхгибким кабелем и непрерывным гибким кабелем.

Каковы некоторые причины отказа кабеля?

Что касается гибкости, существует несколько основных причин выхода из строя кабелей, подвергающихся любому изгибу. Материалы изоляции и оболочки могут разрушаться из-за абразивного износа. Химические вещества также могут воздействовать на кожух или изоляционные составы и разрушать их.

Наиболее частым типом неисправности является выход из строя экрана или проводника. Galaxy предлагает варианты экранирования, наиболее подходящие для операций по изгибу. Аналогичным образом, различные варианты проводников из разных металлов или сплавов в различных конфигурациях скрутки обеспечат большую гибкость. Galaxy может разработать кабель, который хорошо подходит для конкретного приложения с высокой гибкостью.

High Flex Cable Materials Документация

В следующей таблице описывается пригодность типичных материалов изоляции и оболочки для различных применений.

. G G G

Материал	Стойкость к истиранию	Гибкость	Напряжение пробоя (В/мил)	Погодостойкость	Ном. Диапазон температур (°C)	Ном. Dielec Constant	Тихлорэтилен	Бензин	Спиртогликоль
ПВХ	G	G	500	Отлично	-55° – 105°	9 04 Май 9 00045	П	П
Polyurethane	E	E	500	Excellent	-50° – 80°	7	G	G	G
Полиэтилен	G	F	600	Отлично	-60 ° – 80 °	2,1	G	G	495959 G	G	4495	G	G	44495	G	G	944444495	G	G	944444495	G	G	4444444	G	G	4.
Полиэтилен – Пена	P	G	Н/Д	Отлично	-60° – 80°	1,5	P	P	P
Полипропилен	E	P	650	Отлично	-40 ° – 105 °	2,2	G	G	4004495	G	G	4004495	G
Nylon	E	P	450	Отлично	-40 ° – 120 °	4	E	G	444.0045
HYTREL	E	F	860	Отлично	-50 ° – 105 °	6	G	G	44 G	G	G	44444 G	G	44444 G	G	444444 G	G	G	4 G	G	G	G	G	.
FEP	E	F	600	Excellent	-70° – 200°	2.1	E	E	E
PFA	E	F	2 000	Отлично	-70° – 260°	2	Е	Е	Е
TEFZEL	E	F	400	Отлично	-70 ° – 150 °	2,7	E	E	5	E	4		E	4		E	E		E			E			E			E			E			E
Силиконовая резина	F	E	600	Отлично	-65 ° – 200 °	3	F	G	44495	F	G	444444 G	F	G	44444 G	F	G	GA	F	G	GA	F	G	G	F	G	4.
ТЭП	Е	G	650	Отлично	-75° – 140°	2.4	F	P	F

Примечания по терминологии

В производстве проводов и кабелей используются различные термины, связанные с этим типом кабеля. В их число входят:

• Кабель High Flex
• Очень гибкий кабель
• Высокогибкий кабель
• Кабель повышенной гибкости
• Сверхгибкий кабель
• Непрерывный гибкий кабель
• Гибкий кабель
• Кабель Ultra Flex
• Гибкий провод
• Постоянно изгибающийся кабель
• Высокопроизводительный кабель
• Кабель постоянного движения
• Кабель повышенной гибкости

*Tefzel® является зарегистрированным товарным знаком E.I. du Pont de Nemours and Company.

Обратитесь в Galaxy Wire & Cable для кабеля повышенной гибкости

Обратитесь в компанию Galaxy для получения дополнительной помощи по кабелям повышенной гибкости, сверхгибким кабелям и непрерывным гибким кабелям.

Свяжитесь с нами

Что такое кабель High Flex?

Сообщение: Sycor Marketing

Кабели со сверхвысокой или высокой степенью гибкости обычно имеют сверхпрочные, маслостойкие, непрерывные гибкие многожильные конструкции. Способность непрерывно изгибаться, изгибаться или даже изгибаться при кручении требует невероятно надежных конструкций, которые последовательно тестируются от 2 до 14 миллионов циклов, в зависимости от производителя. Эти невероятно гибкие и прочные кабели рассчитаны на средние нагрузки и движения в сухих, влажных и суровых условиях.

Архивы блога Sycor

 Провода и кабели повышенной гибкости

За проводами и кабелями будущее. Они есть в наших домах, автомобилях, развлекательных системах, наших технологиях и почти во всем, что требует электроэнергии. В связи с постоянно растущим числом производимых устройств обществу все больше требуется кабельная продукция для производства, доставки и создания этих постоянно расширяющихся продуктов. Многие из этих приложений начинают использовать движущиеся части по мере создания более совершенных и технических систем. Более передовые технологии привели к появлению все более инновационных изобретений в каждой отрасли, что постоянно требует, чтобы приложения имели более широкий диапазон движения.



Кабельные системы High-Flex включают, но не ограничиваются:

• Робототехника
• Оборудование для захвата/установки
• Измерительное оборудование
• Конвейерное оборудование
• Аниматроники
• Медицинское оборудование
• Упаковочное оборудование
• Многие другие области применения, где необходима гибкость



Гибкость кабеля

Проще говоря, гибкость троса — это мера того, какое перемещение может выдержать конкретная конструкция в любой момент времени. Когда электрический кабель скручивается, натягивается или изгибается в различных положениях, отличных от его первоначальной формы, проверяется общая гибкость этого кабеля. Конструкции с высоким сроком службы при изгибе могут оставаться согнутыми в течение длительного времени, в то время как кабели с низким сроком службы при изгибе практически не допускают умеренных изгибов/сгибаний.

Общеупотребительный термин, который часто используется для описания гибкого кабеля: “ Supple ». Этот термин помогает описать кабель, который можно легко сгибать вперед и назад. Хорошим примером является врач, использующий электрический инструмент. правильно проводите эту операцию. Без колебаний инструменты никогда не должны перегибаться, скручиваться или делать что-либо, что может повлиять на руки хирурга. Это всего лишь один пример того, как высокий уровень гибкости необходим в конкретных случаях.



Срок службы кабеля при изгибе

Обычно считается, что срок службы при изгибе совпадает с гибкостью, хотя на самом деле он измеряет, как часто кабель может двигаться, а не способ, которым он может двигаться. Стандартный кабель может изгибаться только определенное количество раз, прежде чем изоляция и проводники начнут выходить из строя. Преимущество использования кабеля с высокой гибкостью заключается в способности многократно изгибаться без повреждений, что делает эти конструкции наиболее надежным вариантом при наличии движения в приложении.

В конечном счете, вопрос о том, нужен ли вам высокогибкий кабель, зависит от области применения. Во многих приложениях в обрабатывающей промышленности, таких как промышленное оборудование или автоматизация производства, требуется как гибкость, так и длительный срок службы. Требуемая конструкция определяется количеством ожидаемых перемещений и частотой перемещения кабеля. Чем большей гибкости и постоянного движения требует ваше приложение, тем больше гибкости потребуется вашей конструкции.



Соображения относительно срока службы Flex

• Будет ли ваш кабель подвергаться повторяющимся движениям, которые необходимы в робототехнике или роботизированных вспомогательных устройствах?
• Как часто ваш кабель изгибается?
• Насколько изгибается ваш кабель?
• Эти соображения помогут вам определить, насколько гибкий кабель вам потребуется, и условия, в которых он будет работать.



Независимо от того, идет ли речь о гибкости или гибкости, очень важно учитывать и то, и другое, когда приложение имеет постоянно движущиеся части. Различные типы материалов и конструкции могут быть объединены, чтобы помочь удовлетворить уникальные требования клиентов.



Гибкие крутильные тросы

Гибкие крутильные тросы используются благодаря их способности выдерживать постоянное скручивание вокруг своей оси. Эти кабели в значительной степени зависят от робототехники и автоматизации из-за их способности тянуть вперед и назад, часто в сочетании с изгибающими и вращательными движениями. Стандартные приложения часто содержат повторяющиеся движения с фиксированным диапазоном движений. Наконец, гибкие кабели Torsional испытываются от 2 до 12 миллионов циклов, как и все другие гибкие кабели движения.



Технологии развиваются все быстрее: от одноруких производственных роботов до обычных бытовых роботов-пылесосов.
