ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Описание
• Сертификация
• Характеристики кабеля

СЕРТИФИКАТЫ

   CE

   HAR

   AENOR

   SASO

   RoHS

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   НИЗКОЕ НАПРЯЖЕНИЕ 300/500 В 450/750 В

СТАНДАРТ

   HD 359 – EN 50214

ТЕМПЕРАТУРА

   Максимальная рабочая температура: 70ºC.

   Максимальная температура короткого замыкания: 160ºC (макс. 5 с).

   Минимальная рабочая температура: 0ºC.

НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ

   Не распространение пламени на основе UNE-EN 60332-1 и IEC 60332-1.

   Уменьшенный выброс галогенов. Хлор

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Минимальный радиус изгиба: х25 диаметр кабеля.

   Ударопрочность: AG2 средней степени тяжести.

ХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ

   Химическая и маслостойкость: приемлемо.

ВОДОСТОЙКОСТЬ

   Водонепроницаемость: AD5 Струи воды.

ДРУГИЕ СВОЙСТВА

   ОКаждый метр маркирован с указанием сечения, завода изготовителя и метража.

УСЛОВИЯ МОНТАЖА

   Под открытым небом.

СФЕРЫ ПРИМЕНЕНИЯ

   Промышленное использование в помещении и на улице.

   Краны, мобильное использование.

   Лифты.

   Конвейеры.

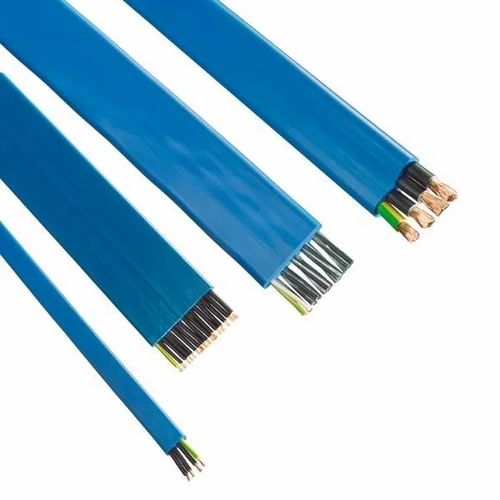

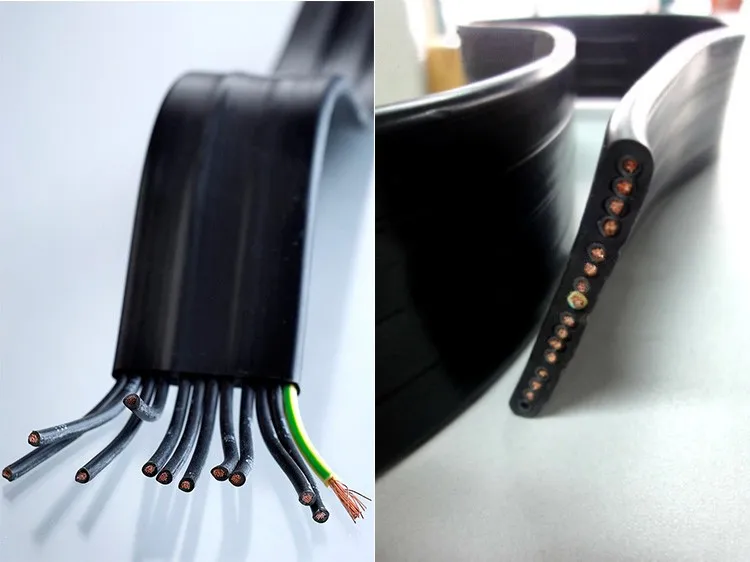

TOPFLAT H07VVH6-F Кабель плоский гибкий лифтовой

Компания Runateam предлагает промышленным, коммунальным и торговым предприятиям кабель лифтовой плоский ТМ Top Cable. Это продукция испанского производителя, изготовленная в соответствии с международными стандартами HD 359 и EN 50214.

Область применения

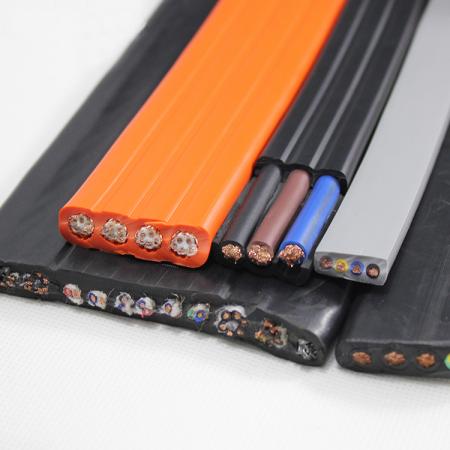

Качественный плоский кабель силовой эксплуатируется при низком номинальном напряжении 450-750 В и частоте до 60 Гц. Он используется для питания подвижного электрооборудования, выполняющего транспортировочные функции:

• лифты пассажирские;

• лифты грузовые;

• подъёмники складские;

• краны мостовые;

• конвейерные системы;

• барабанные намотчики.

Гибкие кабели монтируются в системах с вертикальными и горизонтальными трассами. Их используют для эскалаторов, наклонных подъёмников и конвейеров при условии шага провисания не более 35 м и скорости перемещения не более 1,6 м/с. Эксплуатационный ресурс гибкого проводникового материала составляет 1 млн. циклов.

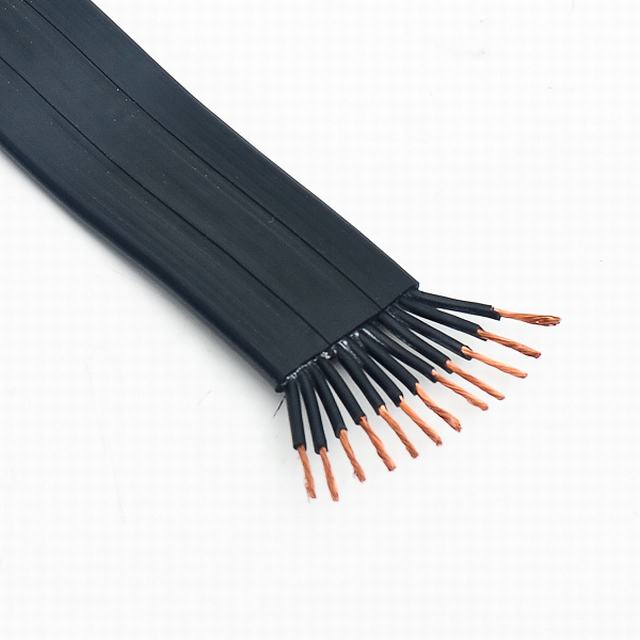

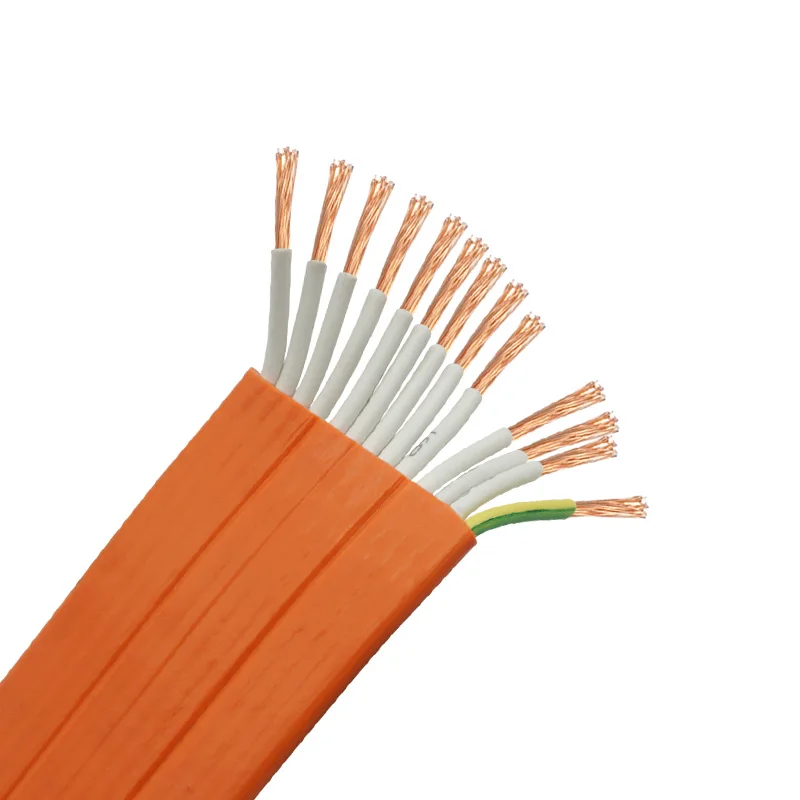

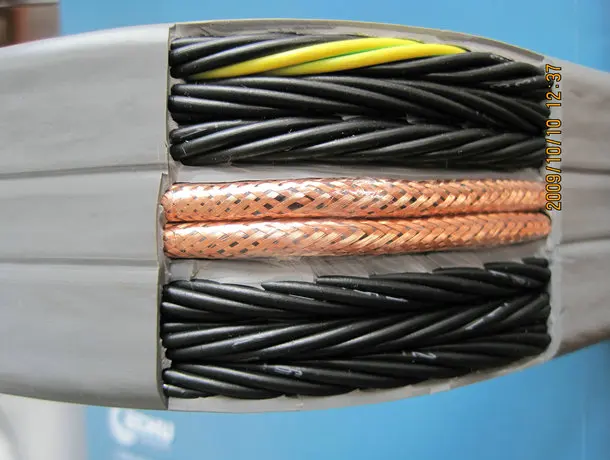

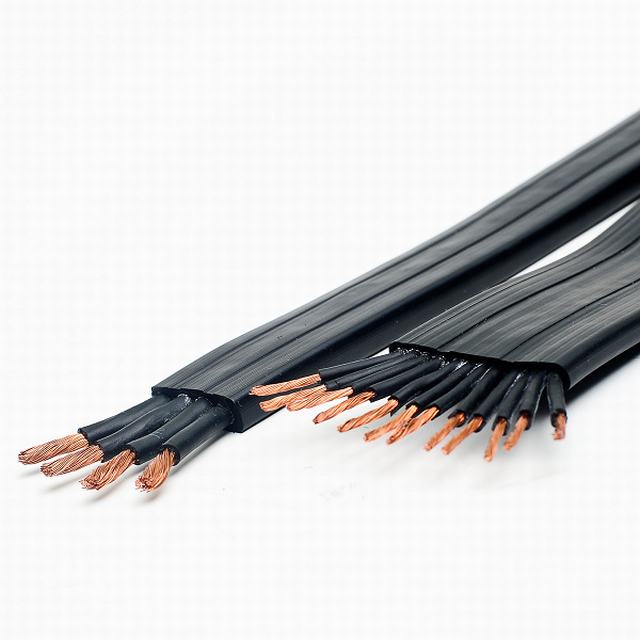

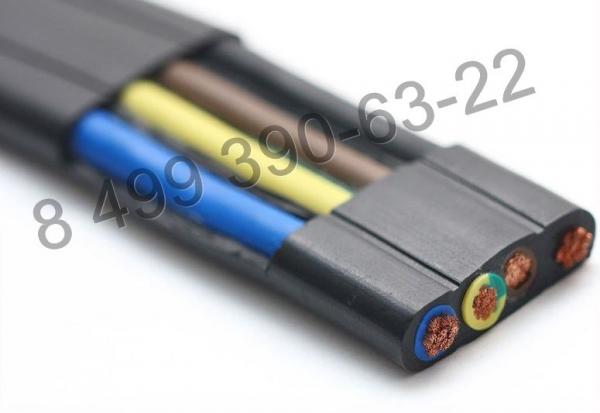

Конструкция плоского кабеля TOPFLAT H07VVH6-F

Плоский многожильный кабель включает:

• многопроволочные токопроводящие жилы из электролитической меди 5 класса гибкости;

• гибкие ПВХ-оболочки каждого провода;

• гибкую ПВХ-оболочку наружную общую.

Количество силовых проводов может быть от 4 до 24. Проводники не свиваются, располагаются в ряд в одной плоскости. Медный кабель плоский 3х2,5 не является лифтовым и не используется в монтаже подвижного грузоподъёмного оборудования.

Все жилы маркированы цветом или числом. Цветовую маркировку имеет кабель плоский гибкий с 4 проводами: коричневый, серый, чёрный и жёлто-зелёный заземления. В блоке с 6 и более проводниками оболочки выполняются из чёрного ПВХ и каждые 25 см маркируются порядковым числом. Жёлто-зелёный провод заземления располагается крайним в ряду. Цвет внешней оболочки чёрный.

РАЗМЕРЫ – TOPFLAT H05VVH6-F & H07VVH6-F

3800000000000001=””>Приобретать качественные кабельные изделия рекомендуем у официального дистрибьютора ТМ Top Cable в ООО «Рунатим». На кабель плоский лифтовой цена в каталоге указана розничная. Оптовые и постоянные покупатели получают выгодные скидки. Чтобы сделать заказ, позвоните по указанным во вкладке «Контакты» телефонам или отправьте письменную заявку на e-mail.

Покупайте кабельно-проводниковую продукцию в Интернет-магазине Runateam!

Доставка Курьерской служюой Самовывоз

Оплата Наложенным платежем По счету Банковской картой

Ваша корзина пуста!

5 лучших факторов, которые следует учитывать при выборе

5 лучших факторов, которые следует учитывать при выборе плоского кабеля

 Спрос на многожильные кабели продолжает расти благодаря их высоким характеристикам и преимуществам. В этом случае большинству специалистов и инженеров необходимо разработать несколько типов многожильных кабелей.

Кабели являются основными элементами, используемыми для соединения различных приборов. Плоские кабели являются одними из самых востребованных кабелей на рынке. Важная причина, по которой были разработаны эти кабели, связана со стремительно растущим спросом в аэрокосмической промышленности. В этой статье мы ответим на некоторые из ваших часто задаваемых вопросов о плоской проволоке.

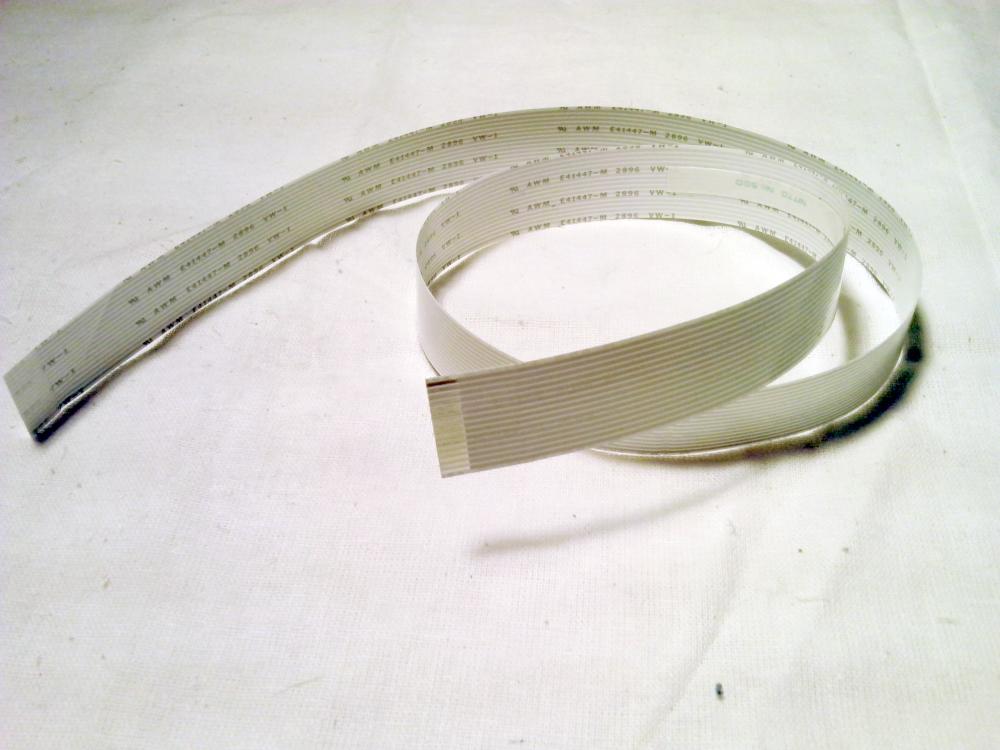

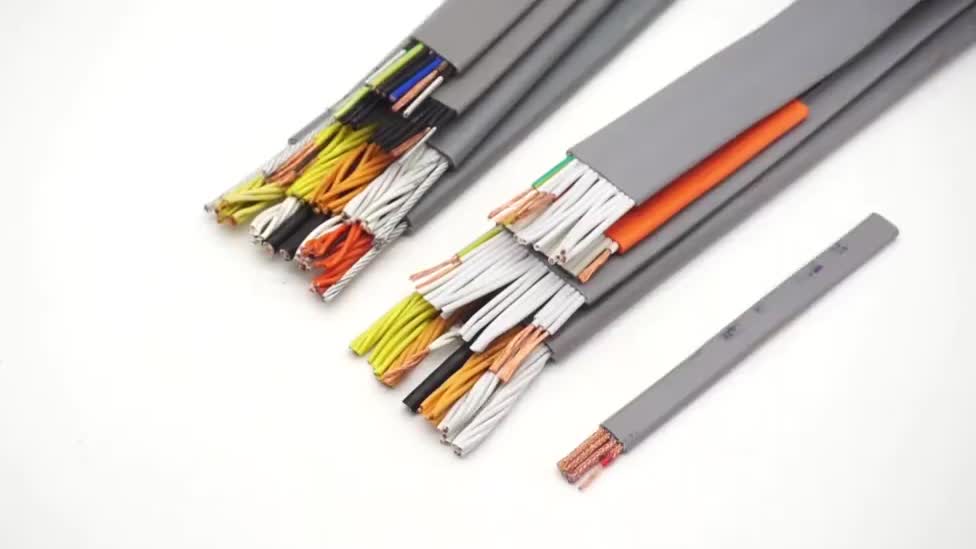

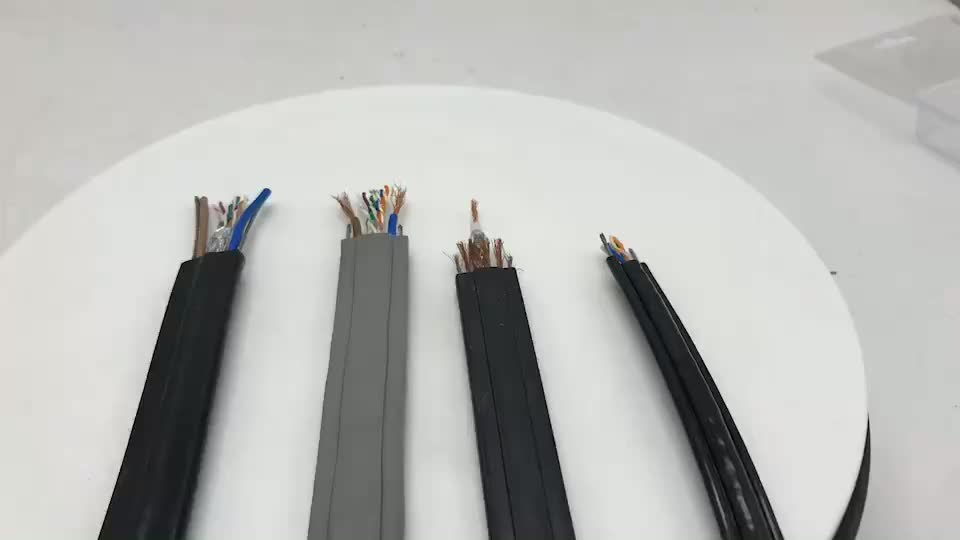

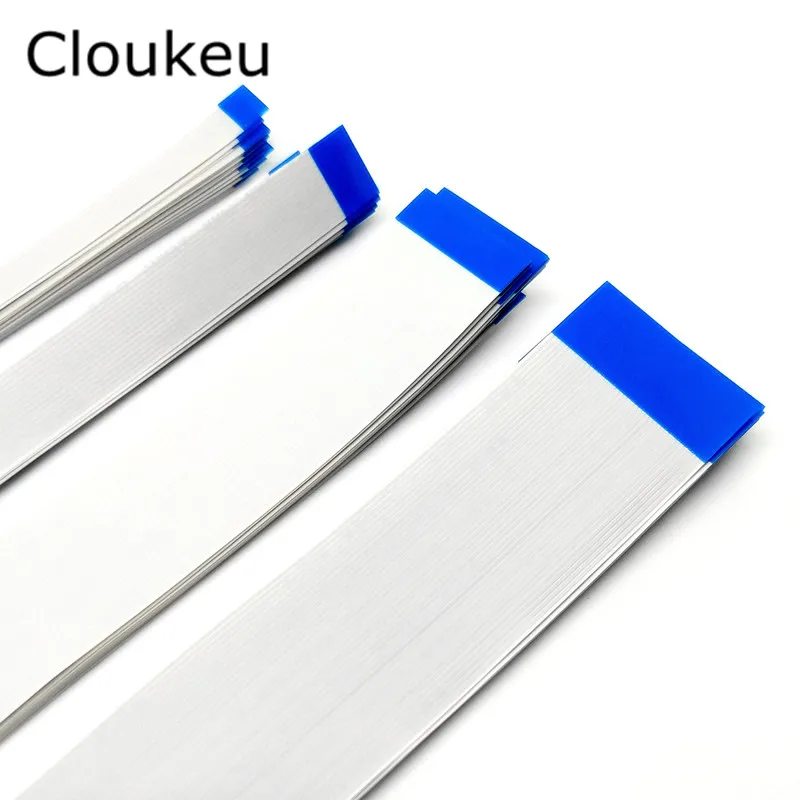

1. Что такое плоский кабель

Большинство производителей наводнили рынок круглыми кабелями, потому что они подходят для большинства применений. Однако существуют и «плоские» кабели, которые подверглись инновациям на рынке, что расширило области их применения.

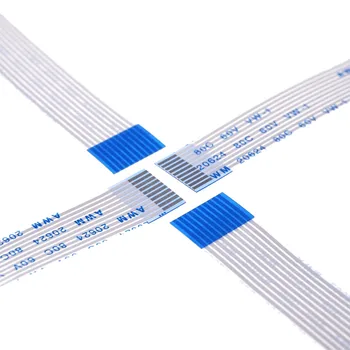

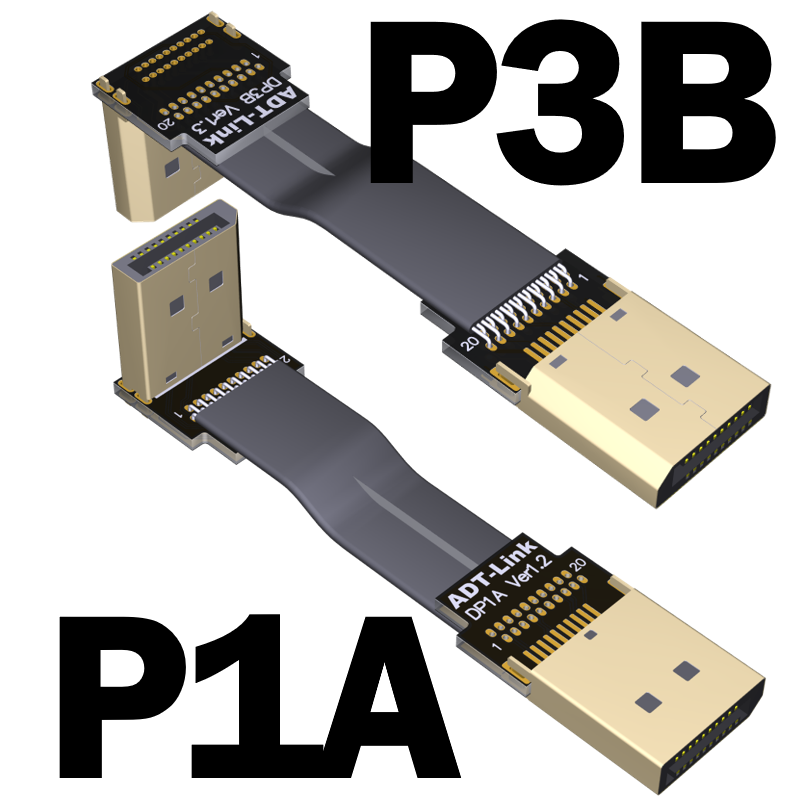

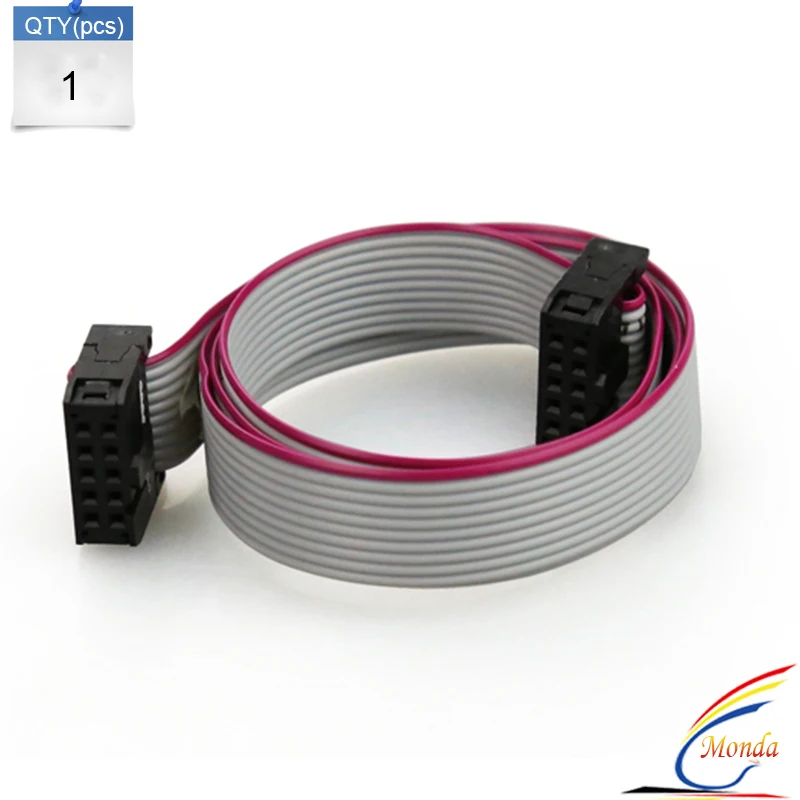

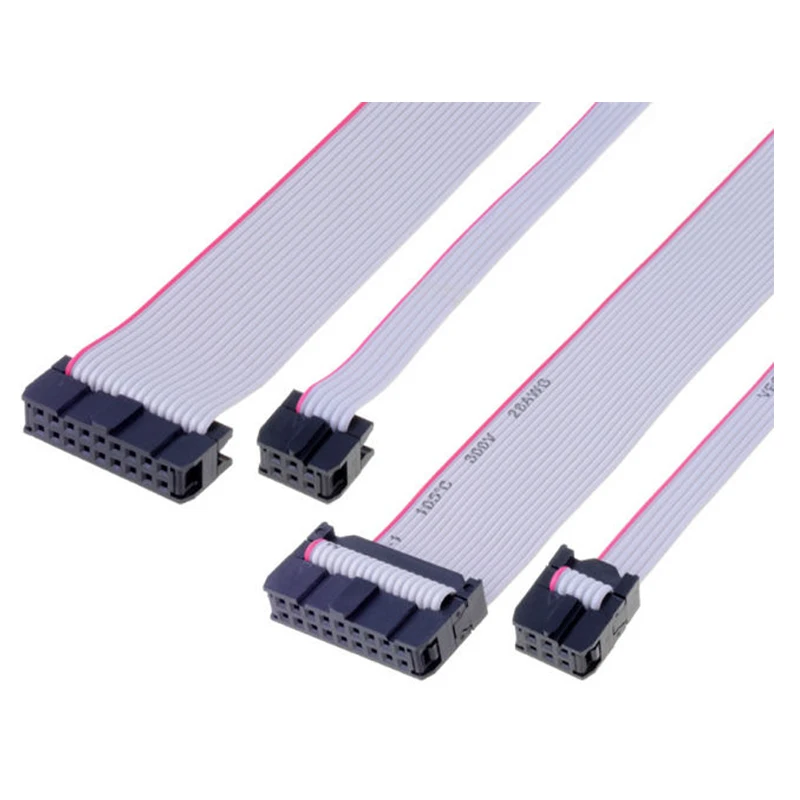

Плоские гибкие кабели бывают любой разновидности. электрические кабели плоские и гибкие с плоскими сплошными и параллельными токопроводящими проводами. Кабельные системы с плоскими жилами позволяют одновременно прокладывать линии силового тока и передачи данных внутри зданий и установок. Эти кабели имеют плоскую и гибкую пластиковую поверхность, в которую встроено несколько плоских проводников.

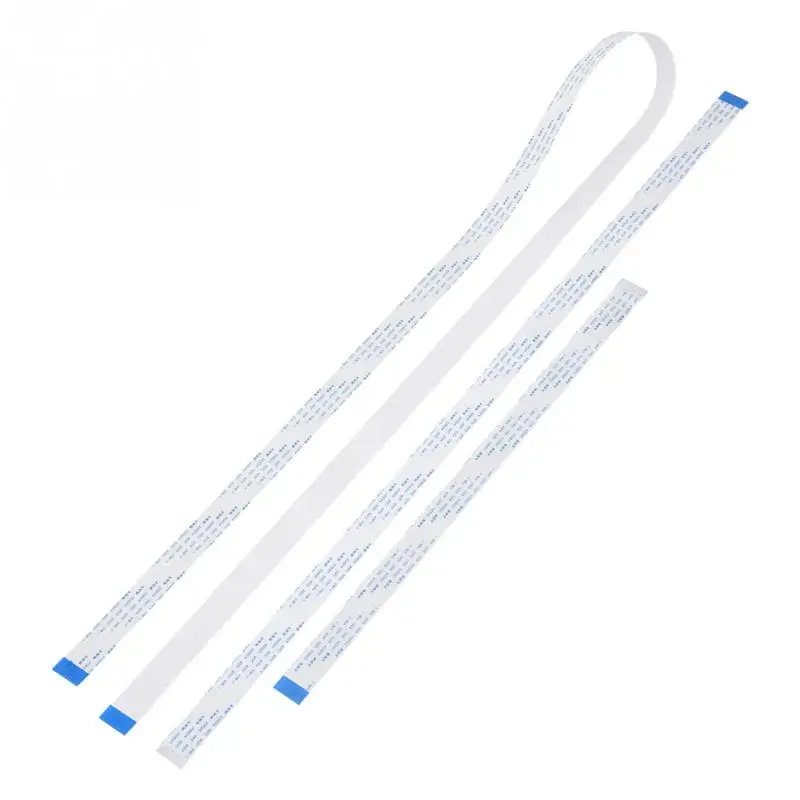

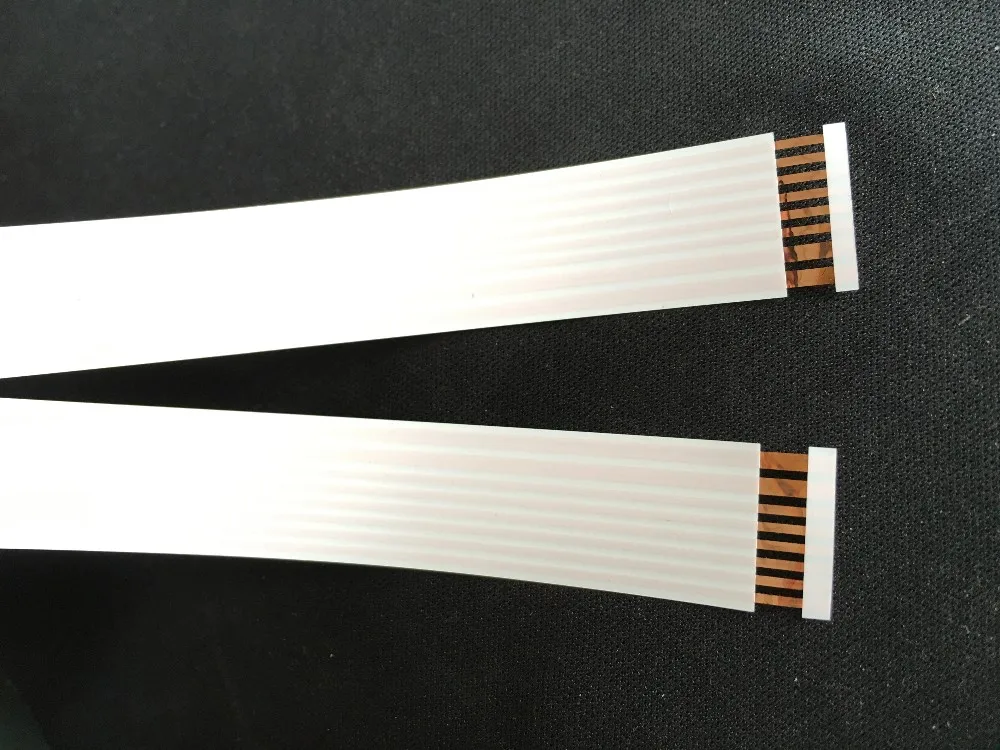

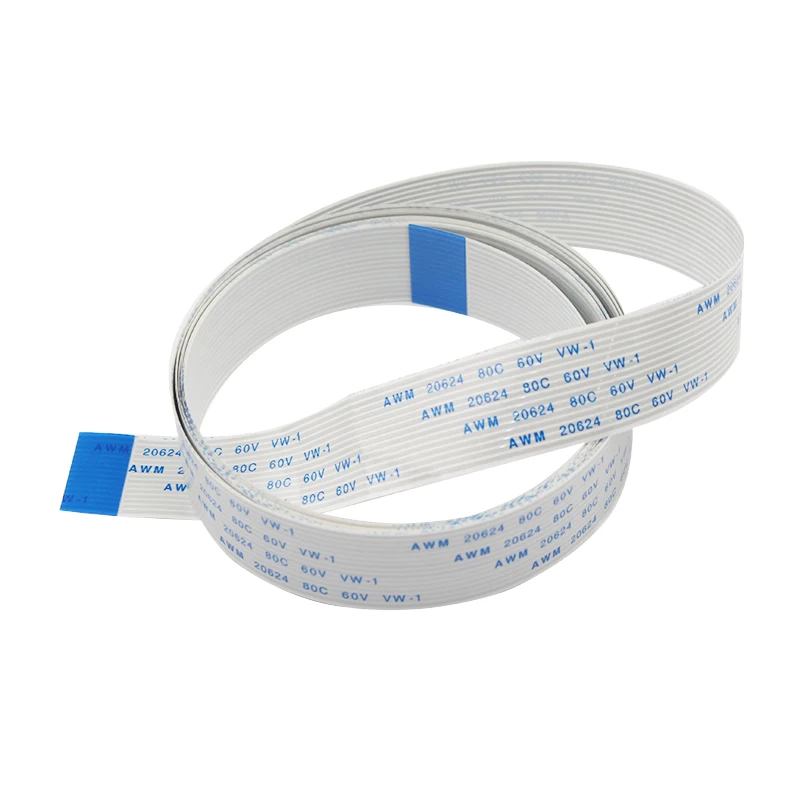

В основном эти тросы имеют ребра жесткости на концах, облегчающие процесс вставки. Таким образом, вы обнаружите, что их концы немного толще, чем другие части.

Эти кабели имеют гладкую и компактную конструкцию, что делает их более гибкими, в отличие от их круглых аналогов. Кроме того, они не имеют экранирующего материала и нескольких слоев, которые преобладают над круглыми кабелями. Таким образом, они часто используются в приложениях с высокой гибкостью, таких как роботы, автоматизированное технологическое оборудование и фестоны.

2. Для чего используется плоский кабель?

Спрос на плоские провода в последнее время резко возрос во многих областях применения, где доминировали круглые кабели. Это связано с тем, что по своим характеристикам и техническим преимуществам плоские провода превосходят круглые кабели.

3. Плоские кабели лучше круглых?

Плоские кабели широко применяются в различных отраслях промышленности. Вот краткое изложение того, почему вы должны использовать плоские провода вместо круглых.

Плоские кабели гибкие: Гибкость является важнейшим компонентом для любого приложения, связанного с движением, такого как робототехника, автоматическое диагностическое оборудование и производственные машины с управлением осями.

Плоские гибкие кабели изготовлены из термопластичного материала, обладающего высокой гибкостью, что обеспечивает им длительный срок службы при изгибе.

Токопроводящие жилы в плоских проводах изгибаются в одном и том же цикле, в одной плоскости движения и одновременно, в отличие от круглых кабелей, которые испытывают постоянные напряжения и чрезмерное скручивание внутренних жил.

Они экономят место: круглые кабели состоят из нескольких слоев экранирующего материала, наполнителей и оболочки внутри кабелей, занимая много места. И наоборот, плоские кабели избавляют от ненужного материала, освобождая место для компактной упаковки трубок и электрических проводников. Некоторые проводящие провода, входящие в состав плоского кабеля, включают кабели питания, данных и сигнальные кабели.

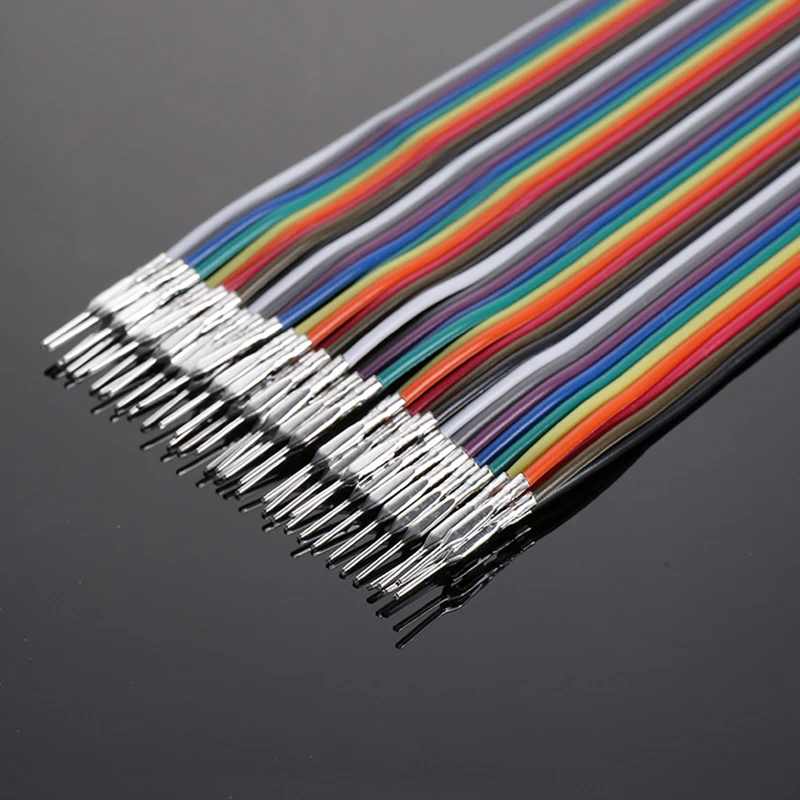

Организация и обработка: Плоские провода сокращают количество отдельных токопроводящих проводов, которыми необходимо управлять. С этими кабелями могут использоваться разные типы проводников, такие как коаксиальные, одиночные, экранированные и неэкранированные (сигнальные и силовые кабели) и плоские кабели с витой парой можно объединить в одну квартиру силовой кабель.Количество проводников варьируется от 0.15 мм до 0.3 мм.

Один плоский гибкий кабель, содержащий несколько проводников, упрощает сборку, проектирование и техническое обслуживание.

Превосходные электрические характеристики: В частности, доступны плоские кабели, адаптированные для обеспечения оптимальной функциональности в гибких приложениях.

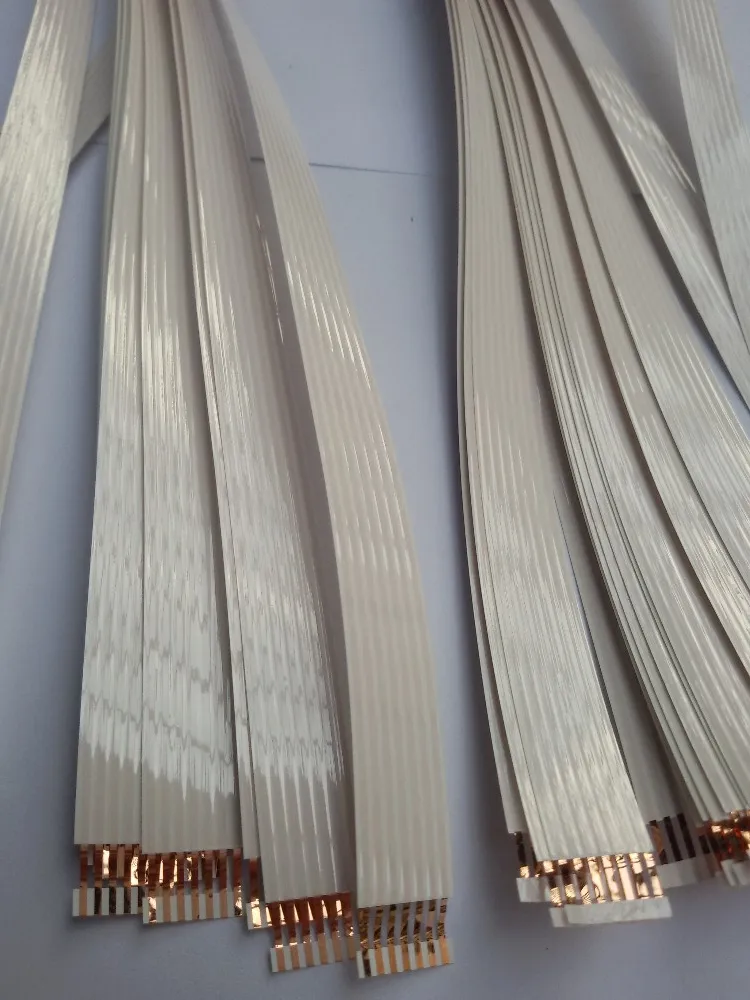

В этих кабелях все токопроводящие провода подобны пловцам на своих дорожках, потому что разделяющие их промежутки равны и имеют одинаковое расстояние хода.

Наоборот, токопроводящие жилы в круглых плоских проводах скручены и закручены внутри кабеля, поэтому длина и шаг хода различны, причем постоянно.

Таким образом, плоские провода демонстрируют значительно более эффективные и лучшие электрические характеристики по сравнению с плоскими кабелями с круглыми проводниками, поскольку они имеют более высокую скорость передачи сигнала, более высокую пропускную способность по току и меньший перекос.

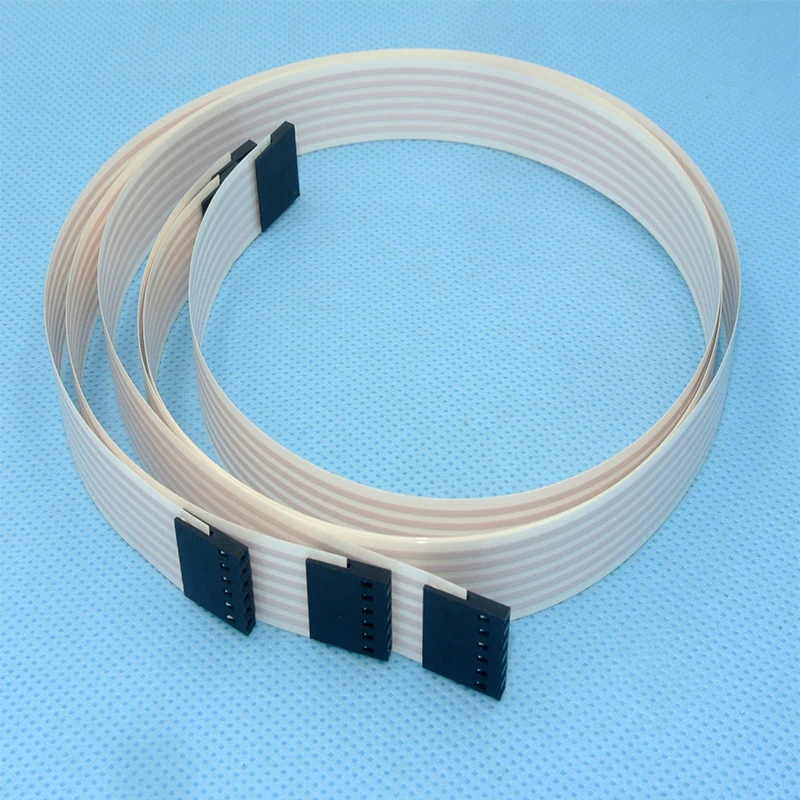

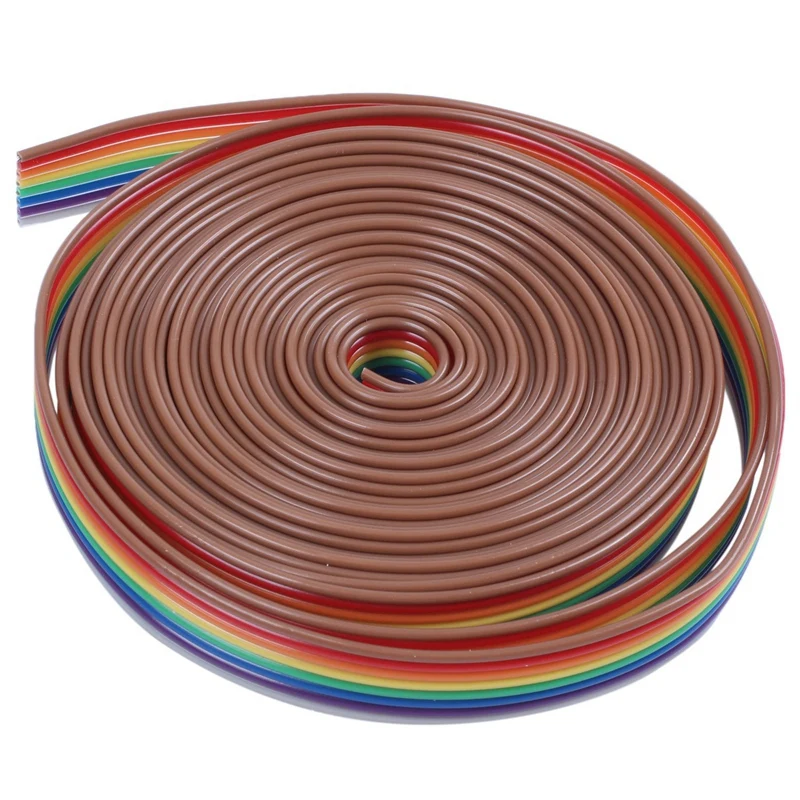

Просто и сильнее: Плоские кабели имеют параллельные проводники, и в большинстве случаев они имеют прозрачную оболочку, что упрощает идентификацию проводников для облегчения заделки на концах. Это облегчает ремонт плоских проводов.

Наконец, плоские кабели жизненно важны, потому что параллельная структура обеспечивает равномерное распределение напряжения и нагрузки, в отличие от неравного распределения нагрузки в круглых кабелях. Итак, если вам нужна компактная и очень надежная конструкция, рассмотрите возможность использования плоских кабелей.

Надежность: Плоские провода чрезвычайно просты благодаря их параллельной геометрии проводника. Геометрия устраняет потенциальные источники неисправностей и ошибок проводки.

Простота в обращении — плоские кабели легко сгибаются и сгибаются, равномерно приспосабливаясь к области, в которой они устанавливаются. Плоские кабели также легко крепить хомутами.

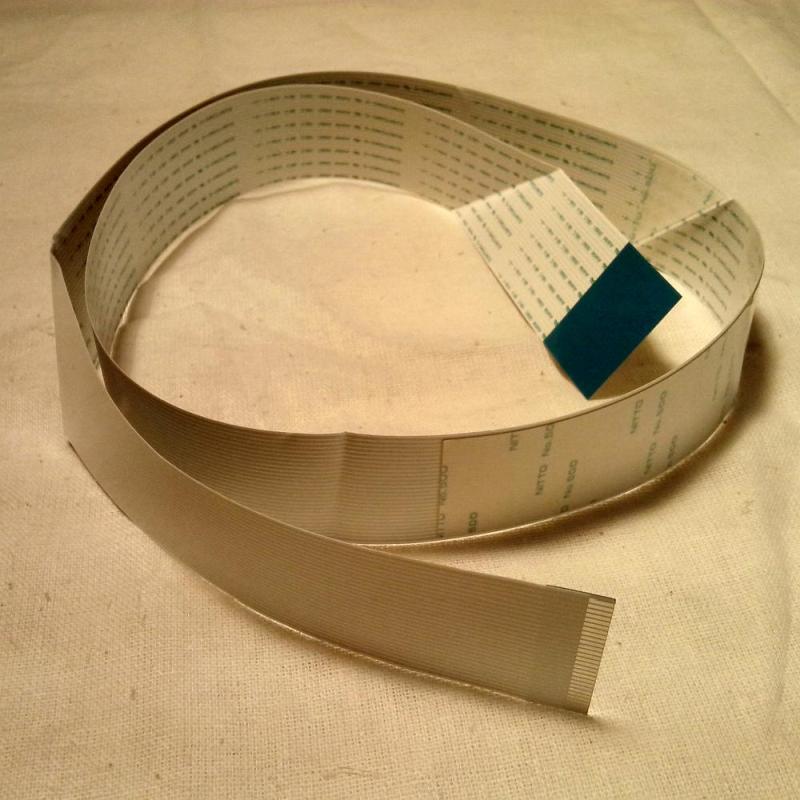

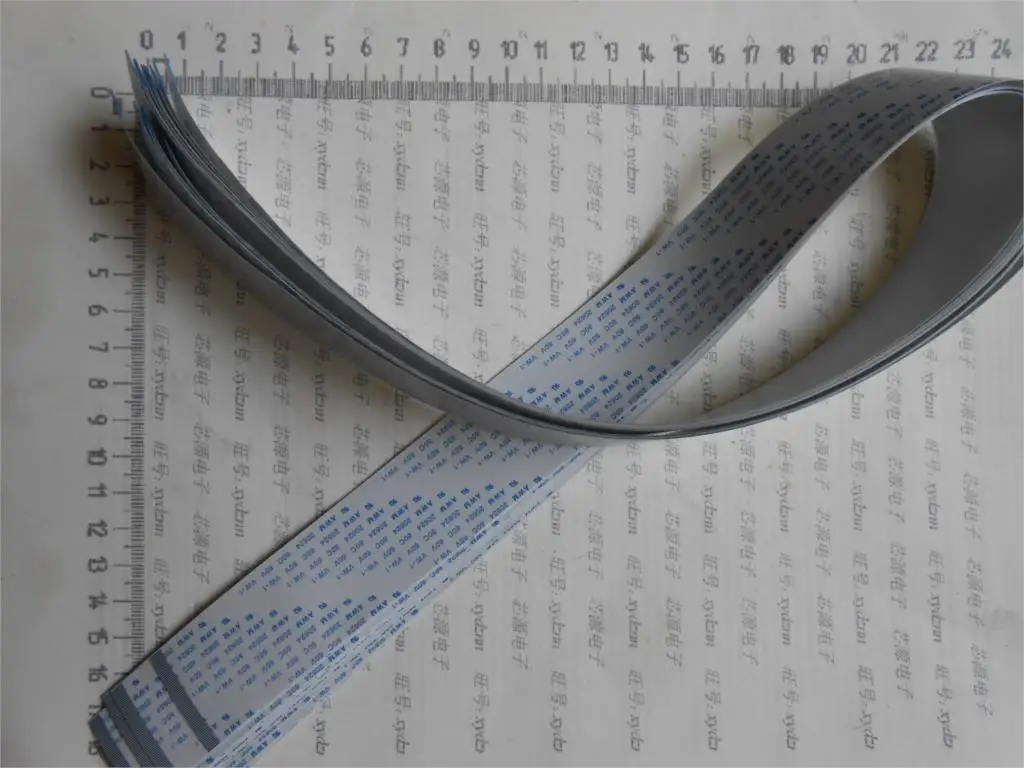

Соединения высокой плотности – кабель ffc имеет более высокую плотность прокладки кабелей, чем при использовании обычных кабелей. Высокая плотность поперечного сечения кабелей способствует плотности прокладки кабелей. Слои плоского кабеля также предназначены для обеспечения более высокой плотности проводников по сравнению с круглым кабелем.

4. Где купить плоский кабель?

На рынке есть несколько поставщиков гибких плоских кабелей.

В ZW CABLE – ваши лучшие поставщики гибких кабелей fFat. Мы обслуживаем все аспекты требований к электропроводке, таких как 6-миллиметровый двойной и заземляющий кабель, 8-жильный плоский кабель, двойной кабель и кабель заземления, 6-жильный плоский кабель, кабель с витой парой, плоский инструментальный кабель, и многое другое.

Мы работаем в консультации с инженерами, чтобы предоставить кабели, которые соответствуют вашим потребностям в качестве инженера-электрика.

Таким образом, в наших магазинах вы можете приобрести надежные и экономичные плоские кабели, отвечающие требованиям рынка. Не стесняйтесь Контакты для всего, что касается плоского силового кабеля.

5.

Большинство из нас сами являются экспертами, поэтому нам не нужны профессионалы для выполнения основных операций.

Зачистка кабеля входит в число этих действий. Читайте дальше, чтобы узнать, как зачистить плоский кабель.

1. Отметьте кабель в том месте, где вы хотите зачистить материал. Используйте любую ручку или маркер.
2. Возьмите бритву и сделайте надрез вокруг кабеля. Убедитесь, что вы делаете легкие надрезы, чтобы не перерезать проводящие провода.
3. Используйте плоскогубцы или любой другой инструмент и потяните корпус. Будьте осторожны и осторожны при натяжении материала.

Плоский кабель еще не известен большинству профессионалов, но это больше, чем обычный проводник. Несмотря на несколько вариантов на рынке, плоские провода обладают характеристиками, которые отвечают всем вашим дизайнерским задачам.
