Кабель с поливинилхлоридной изоляцией и поливинилхлоридной оболочкой: Провод с поливинилхлоридной изоляцией,Провода и кабели
alexxlab | 13.10.1988 | 0 | Разное
Провод с поливинилхлоридной изоляцией,Провода и кабели
Провода с поливинилхлоридной изоляцией предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладке на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой. Провода используют также для монтажа электрооборудования, машин, механизмов и станков при номинальном напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянном напряжении до 1000 В. Некоторые из пластиковых проводов применяются для оборудования с номинальным напряжением переменного тока 300/300В или ниже.
| Тип | Наименование | Преимущества монтажа | Длительная рабочая температура (℃) |
| 227IEC01/05 BV BLV | Медная жила, провод с поливинилхлоридной изоляцией | Укладываются внутри помещений, кабелепроводов, и пр. | 70 |
| Алюминиевая жила, провод с поливинилхлоридной изоляцией | |||
| 227IEC07 BV-90 | Провод с поливинилхлоридной изоляцией и термостойкой медной жилой ( 90℃) | Устанавливается главным образом в условиях с высокой температурой внутри помещений, кабелепроводов и пр. | 90 |
| BVR | Кабель силовой гибкий с медными жилами | Укладывается в местах где требуется гибкость провода. | 70 |
| 227IEC10 BW | Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой | Прокладывается в местах с высокой механической защитой и влажностью. Могут также укладываться под землей. | 70 |
| BLW | Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой | ||
| BWB | Плоский провод в оболочке с поливинилхлоридной изоляцией и медной жилой | ||
| BLWB | Плоский провод в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой | ||
| 227IEC02RV 227IEC06RV | Провод гибкий с поливинилхлоридной изоляцией и медными жилами | Главным образом применяется в условиях, где требуется повышенная гибкость для систем освещения, система электропитания и пр. | 70 |
| 227IECC42 RVB | Провод плоский гибкий с поливинилхлоридной изоляцией и медными жилами | ||
| RVS | Провод крученный плоский гибкий с поливинилхлоридной изоляцией и медными жилами | ||
| 227IEC52 RW 227IEC53 RW | Гибкий провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой (легкий и стандартный тип) |
| Номинальная площадь сечения (мм2) | Жила число/диаметр (мм) | Номинальная толщина изоляции (мм) | Наибольший наружный диаметр. (мм) | Сопротивление проводника при 20 ℃ | Мин. сопротивление изоляции при 70℃ (MΩ/км) | Масса (кг/км) |
| 0.5 | 1/0.80 | 0.6 | 2.4 | 36.0 | 0.015 | 8. 1 |
| 0.75 | 1./0.97 | 0.6 | 2.6 | 24.5 | 0.012 | 10.6 |
| 1 | 1/1.13 | 0.6 | 2.8 | 18.1 | 0.011 | 13.2 |
| Nominal Площадь сечения (мм2) | Жила число/диаметр (мм) | Номинальная толщина изоляции (мм) | Наибольший наружный диаметр. (мм) | Conductor Сопротивление постоянному току при 20 ℃ | Мин. сопротивление изоляции при 70℃ (MΩ/км) | Масса (кг/км) | ||
| медь | алюм. |
медь | алюм. | |||||
| 1.5 | 1/1.38 | 0.7 | 3.3 | 12.1 | – | 19.2 | – | |
| 1.5 | 7/0.52 | 0.7 | 3.5 | 12.1 | – | 0.010 | 20.6 | – |
| 2.5 | 1/1.78 | 0.8 | 3.9 | 7.41 | 11.8 | 0.010 | 30.8 | 15.0 |
| 4 | 1/2.25 | 0.8 | 4.4 | 4.61 | 7.39 | 0.0085 | 45.5 | 21.0 |
| 6 | 1/2. 76 |
0.8 | 4.9 | 3.08 | 4.91 | 0.0070 | 65.0 | 29.0 |
| 10 | 7/1.35 | 1.0 | 7.0 | 1.83 | 3.08 | 0.0065 | 110.0 | 52.0 |
| 16 | 7/1.70 | 1.0 | 8.0 | 1.15 | 1.91 | 0.0050 | 170.0 | 70.0 |
| 25 | 7/2.14 | 1.2 | 10.0 | 0.727 | 1.20 | 0.0050 | 270.0 | 110.0 |
| 35 | 7/2.52 | 1.2 | 11.5 | 0. |
0.868 | 0.0040 | 364.0 | 150.0 |
| 50 | 19/1.78 | 1.4 | 13.0 | 0.387 | 0.641 | 0.0045 | 500.0 | 200.0 |
| 70 | 19/2.14 | 1.4 | 15.0 | 0.268 | 0.443 | 0.0035 | 688.0 | 269.0 |
| 95 | 19/2.52 | 1.6 | 17.5 | 0.193 | 0.320 | 0.0035 | 953.0 | 360.0 |
| 120 | 37/2.03 | 1.6 | 19.0 | 0.153 | 0.253 | 0. 0032 |
1168.0 | 449.0 |
| 150 | 37/2.25 | 1.8 | 21.0 | 0.124 | 0.206 | 0.0032 | 1466.0 | 551.0 |
| 185 | 37/2.52 | 2.0 | 32.5 | 0.099 | 0.164 | 0.0032 | 1808.0 | 668.0 |
| Номинальная площадь сечения (мм2) | Жила число/диаметр (мм) | Номинальная толщина изоляции (мм) | Наибольший наружный диаметр. (мм) | Сопротивление проводника при 20 ℃ | Мин. сопротивление изоляции при 70℃ (MΩ/км) |
Весt (кг/км) |
| 2.5 | 9/0.41 | 0.8 | 4.2 | 7.41 | 0.011 | 33.0 |
| 4 | 19/0.52 | 0.8 | 4.8 | 4.61 | 0.009 | 48.0 |
| 6 | 19/0.64 | 0.8 | 5.6 | 3.08 | 0.0084 | 68.0 |
| 10 | 49/0.52 | 1.0 | 7.6 | 1.83 | 0.0072 | 115.0 |
| 16 | 49/0.64 | 1.0 | 8.8 | 1.15 | 0.0062 | 176.0 |
| 25 | 98/0. 58 |
1.2 | 11.0 | 0.727 | 0.0058 | 272.0 |
| 35 | 133/0.58 | 1.2 | 12.5 | 0.524 | 0.0052 | 384.0 |
| 50 | 133/0.68 | 1.4 | 16.5 | 0.387 | 0.0051 | 510.0 |
| 70 | 189/0.68 | 1.4 | 16.5 | 0.268 | 0.0045 | 714.0 |
| 95 | 259/0.68 | 1.6 | 19.5 | 0.139 | 0.0035 | 965.0 |
| 120 | 259/0.76 | 1.8 | 22.0 | 0. 153 |
0.0032 | 1210.0 |
| 150 | 259/0.85 | 1.8 | 25.0 | 0.124 | 0.0032 | 1510.0 |
Структура
По типу: одножильный провод с поливинилхлоридной изоляцией, скрученный провод с поливинилхлоридной изоляцией, гибкий провод с поливинилхлоридной изоляцией различных цветов.
По форме: плоский провод, провод круглого сечения и пр., различных цветов.
По числу сердечниковжил: с одним сердечником, многожильные и т.д., различных цветов.
Упаковка
Ящики, катушки.
Кабели контрольные с поливинилхлоридной изоляцией не распространяющие горение
Марки кабелей
МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ
| Марка кабеля | Конструктивные особенности | Область применения |

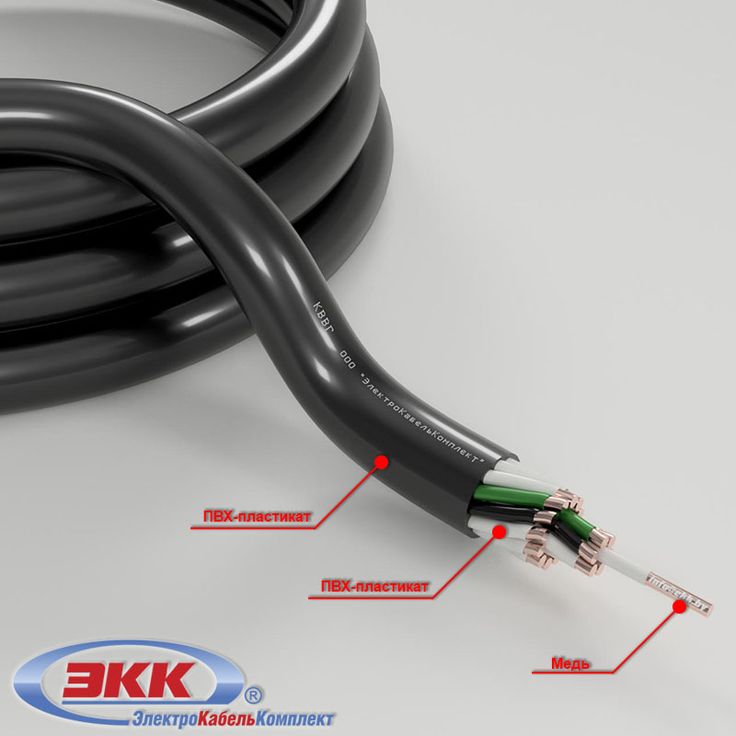

| КВВГнг(А) |
Медная токопроводящая жила, изоляция из поливинилхлоридного пластиката, оболочка из поливинилхлоридного пластиката пониженной горючести |
Для прокладки, с учетом горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок при отсутствии механических воздействий на кабель |
| КВВГз нг(А) |
Медная токопроводящая жила, изоляция из поливинилхлоридного пластиката, оболочка из поливинилхлоридного пластиката пониженной горючести, с заполнением между изолированными жилами |
Для прокладки, с учетом горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок, требующих уплотнения кабелей при вводе, при отсутствии механических воздействий на кабель |
| АКВВГнг(А) |
Алюминиевая токопроводящая жила, изоляция из поливинилхлоридного пластиката, оболочка из поливинилхлоридного пластиката пониженной горючести |
Для прокладки, с учетом горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок при отсутствии механических воздействий на кабель |
| АКВВГз нг(А) |
Алюминиевая токопроводящая жила, изоляция из поливинилхлоридного пластиката, оболочка из поливинилхлоридного пластиката пониженной горючести, с заполнением между изолированными жилами |
Для прокладки, с учетом горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок, требующих уплотнения кабелей при вводе, при отсутствии механических воздействий на кабель |
Сечение
НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛЫ И ЧИСЛО ЖИЛ В КАБЕЛЕ
|
Марка кабеля |
Номинальное сечение жилы, мм2 | |||||
| 1,0 | 1,5 |
|
4 | 6 | 10 | |
| Число жил в кабеле | ||||||
| КВВГнг(А) | 4; 5; 7; 10; 14; 19 | 4; 7; 10 | – | |||
| АКВВГнг(А) | – | 4; 7; 10; 14; 19 | 4; 7;10 | |||
| КВВГзнг(А) | 4, 5 | – | ||||
| АКВВГзнг(А) | – | 4,5 | ||||
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Электрическое сопротивление токопроводящей жилы постоянному току 1 км жилы при 20ºС соответствует ГОСТ 22483
| Номинальное напряжение | 0,66 кВ |
| Температура окружающей среды при эксплуатации кабеля: | от -50ºС до +50ºС |
| Относительная влажность воздуха при температуре до + 35ºС | 98% |
| Минимальная температура прокладки кабеля без предварительного прогрева : | -15ºС |
|
Минимально допустимый радиус изгиба при прокладке: для кабелей наружным диаметром до 10 мм включительно:для кабелей наружным диаметром св. |
не менее 6 диам. кабеля не менее 3 диам. кабеля (при 0ºС) не менее 4 диам. кабеля (при 0ºС) |
| Срок службы кабелей при условии соблюдения правил монтажа, условий эксплуатации и хранения, должен быть не менее 15 лет, а при прокладке в помещениях, туннелях, каналах – 25 лет. | |
| Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию | 3 года |
|
Условия хранения кабеля |
условия хранения провод в части воздействия климатических факторов должны соответствовать группе ОЖ-4 ГОСТ 15150 |
10 мм до 25 мм включительно:Номенклатура
Номенклатура
| Марка кабеля | Число жил х сечение, мм2 | Наружный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| КВВГ нг(А) | 4х1 | 8,0 | 88 |
| 4х1,5 | 9,2 | 122,0 | |
| 4х2,5 | 10,1 | 167 | |
| 4х4 | 11,7 | 241 | |
| 4х6 | 12,9 | 329 | |
| 5х1 | 9,3 | 125 | |
| 5х1,5 | 9,9 | 155 | |
| 5х2,5 | 10,9 | 209 | |
| 7х1 | 10 | 155 | |
| 7х1,5 | 10,7 | 189 | |
| 7х2,5 | 11,8 | 265 | |
| 7х4 | 13,9 | 386 | |
| 7х6 | 15,4 | 527 | |
| 10х1 | 12,3 | 208 | |
| 10х1,5 | 13,2 | 259 | |
| 10х2,5 | 14,8 | 365 | |
| 10х4 | 17,5 | 538 | |
| 10х6 | 19,9 | 759 | |
| 14х1 | 13,3 | 266 | |
| 14х1,5 | 14,3 | 336 | |
| 14х2,5 | 16,0 | 479 | |
| 19х1 | 14,7 | 339 | |
| 19х1,5 | 15,8 | 435 | |
| 19х2,5 | 17,7 | 619 | |
| КВВГзнг(А) | 4х1 | 8,0 | 100 |
| 4х1,5 | 9,2 | 139 | |
| 4х2,5 | 10,1 | 185 | |
| 4х4 | 11,7 | 270 | |
| 4х6 | 12,9 | 355 | |
| 5х1 | 9,3 | 135 | |
| 5х1,5 | 9,9 | 165 | |
| 5х2,5 | 10,9 | 219 | |
| 5х4 | 12,6 | 325 | |
| 5х6 | 14,0 | 435 | |
| АКВВГ нг(А) | 4х2,5 | 9,9 | 115 |
| 4х4 | 11,5 | 155 | |
| 4х6 | 13,0 | 185 | |
| 4х10 | 15,6 | 275 | |
| 7х2,5 | 11,6 | 160 | |
| 7х4 | 13,7 | 219 | |
| 7х6 | 15,1 | 279 | |
| 7х10 | 19,0 | 445 | |
| 10х2,5 | 14,6 | 215 | |
| 10х4 | 17,2 | 305 | |
| 10х6 | 19,6 | 395 | |
| 10х10 | 25,0 | 635 | |
| 14х2,5 | 15,5 | 269 | |
| 19х2,5 | 17,5 | 343 | |
| АКВВГзнг(А) | 4х4 | 11,5 | 175 |
| 4х6 | 13,0 | 215 | |
| 4х10 | 15,6 | 325 | |
| 5х4 | 12,6 | 209 | |
| 5х6 | 13,9 | 259 | |
| 5х10 | 17,1 | 395 |
Виды и маркировка силовых кабелей, кабель ПВХ
Кабель силовой широко используется в различных отраслях промышленности.
В настоящее время на смену силовому кабелю с изоляцией из пропитанной бумаги (БПИ) и поливинилхлоридного (ПВХ) пластиката приходит силовой кабель с изоляцией из сшитого полиэтилена (XLPE).
Различные виды изоляции кабеля имеют свои достоинства и недостатки.
На сегодняшней день в России можно найти в продаже большой ассортимент силовых кабелей. Кабели силовые, кабельно-проводниковая продукция различается по сечению, количеству жил, по назначению, по номинальному напряжению.
Изоляция силового кабеля
Кабель силовой имеет хорошие диэлектрические характеристики. Но различные материалы, применяемые для изоляции силового кабеля, имеют значительные отличия. Это неудивительно, потому что эти материалы имеют различные химические свойства и состав.
Например, используемый для изоляции силовых кабелей ПВХ-пластикат, являясь полярным полимером, имеет пониженные диэлектрические характеристики по сравнению с неполярным полиэтиленом или пропитанной бумагой.
Это приводит к дополнительным потерям при изоляции. Но из положительных свойств этого вида изоляции следует отметить, что ПВХ-пластикат не распространяет горение.
Бумажная изоляция. Механической защитой силового кабеля с бумажной изоляцией является металлическая оболочка, которая мешает проникновению воды в силовой кабель.
Силовой кабель используется для сырых грунтов, а при наличии дополнительной защиты даже под водой.
Силовой кабель с изоляцией из сшитого полиэтилена (XLPE) для защиты от радиального проникновения влаги используется со специальным металлическим слоем из алюмополимерной ленты или алюминиевой или свинцовой оболочки.
Кабель силовой с XLPE-изоляцией на напряжение 10-35 кВ в России выпускается одножильный. Подобный кабель с изоляцией из сшитого полиэтилена предназначается для использования только в каналах или траншеях с установкой дополнительной защиты от повреждения кабеля. Кабель с подобной изоляцией не допускает использование стальных защитных покровов в кабеле.
Есть и дополнительные преимущества в использовании силового кабеля с бумажной изоляцией. Он изготавливается с бронепокровом из стальных лент или проволок, защищающих кабель от повреждения при прокладке или эксплуатации. Силовой кабель с бумажной изоляцией имеет токопроводящие жилы секторной формы. Подобные свойства этого вида силового кабеля позволяют существенно уменьшить габариты изделия, по сравнению с кабелями, имеющими жилы круглой формы.
У силового кабеля с бумажной изоляцией есть и свои недостатки. Он заключается в том, что при прокладке силовых кабелей на вертикальных и наклонных трассах, состав, пропитывающий бумажную изоляцию, может стекать, при этом бумажная изоляция имеет склонность к преждевременному старению. Для уменьшения подобного недостатка бумажной изоляции применяется силовой кабель с нестекающим пропиточным составом.
Также в подобных случаях может использоваться силовой кабель с полимерной изоляцией (XLPE), который не имеет подобного недостатка.
Характеристика, важная для изоляционных материалов – максимальная температура, при которой изоляционный материал не теряет своих свойств в течение длительного времени. Величина этого показателя напрямую связана с нагрузками, которые можно пропускать через силовой кабель. Чем она выше – тем выше токи нагрузки, которые можно пропускать через кабель в течение длительного времени. Наилучший показатель здесь у XLPE-изоляции, так как этот материал является термоактивным.
Хорошо зарекомендовал себя кабель силовой ВВГ 5 с пластмассовой изоляцией и оболочкой. В России есть опыт использования данного кабеля на разных объектах. За границей опыт использования и срок использования силового кабеля ВВГ 5 значительно шире.
Маркировка
При выборе кабеля многие обращают внимание на маркировку. Марки силового кабеля определяются буквенными аббревиатурами и цифровыми значениями.
Первая буква – это вид материала токопроводящей жилы силового кабеля, например А-алюминий.
Если токопроводящая жила выполнена из меди, то буква не ставится, пропускается.
Вторая буква в маркировке силового кабеля – провод.
Третья – материал, из которого выполнена изоляция силового кабеля. Поливинилхлоридная изоляция обозначается буквой В, полиэтиленовая изоляция – П, резиновая изоляция – буквой Р. Горючесть/негорючесть кабеля также обозначается буквами. Буквы «н» и «нг» указывают на то, что кабель либо негорючий («н»), либо не распространяет горения («нг»).
Кроме букв, в маркировке кабельно-проводниковой продукции присутствуют цифры.
Цифры обозначают число жил и сечении кабеля. Ассортимент силовых кабелей включает в себя несколько подгрупп, внутри которых кабели объединяются по определённым свойствам.
Различают кабели силовые с бумажной изоляцией; силовые кабели с пластмассовой изоляцией; силовые кабели с изоляцией и оболочкой из ПВХ пластиката; силовые кабели с изоляцией и оболочкой из полимера не содержащего галогенов; огнестойкие силовые кабели; силовые кабели с изоляцией из сшитого полиэтилена.
Номинальное напряжение силовых кабелей также различается: Силовые кабели с бумажной изоляцией – от 1 до 10 кВ.
Силовые кабели с бумажной изоляцией имеют марки: АСШв, ЦАСШв, ААШв, ЦААШв, СБ, ЦСБ, СБГ, ЦСБГ, ААБл, ЦААБл, АСБ, ЦАСБ, ЦСП.
Силовые кабели с пластмассовой изоляцией имеют следующую маркировку: ВВГ, АВВГ, ВБбШв, АВБбШв.
Силовые кабели с изоляцией и оболочкой из труб ПВХ имеют марки: ВВГнг-LS, ВВГзнг-LS, АВВГнг-LS, АВВГзнг-LS, ВБбШвнг-LS, АВБбШвнг-LS.
Кабель силовой с изоляцией и оболочкой из полимера имеет марки: ППГнг-HF, ПБбПнг-HF, ПвПГнг-HF.
Огнестойкие силовые кабели имеют марки: ВВГнг-FRLS, ВВГЭнг-FRLS, ППГнг-FRHF, ППГЭнг-FRHF, ПвПГнг-FRHF, ПвПГЭнг-FRHF.
Кабель силовой с изоляцией из силонольно-сшитого полиэтиленаимеет марки: ПвВГ, АПвВГ, ПвБбШв, АПвБбШв, ПвзБбШв, АПвзБбШв.
Силовые кабели с изоляцией из сшитого полиэтилена имеют маркировку: АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвПг, АПвПг, АПвПуг, АПвП2г, ПвП2г, АПвПу2г.
Назначение кабеля силового определяется его свойствами. Так, ВВГнг-LS силовой кабель, обладает, пониженным дымо – и газовыделением. Следовательно, подобный силовой кабель может применяться в пожароопасных помещениях.

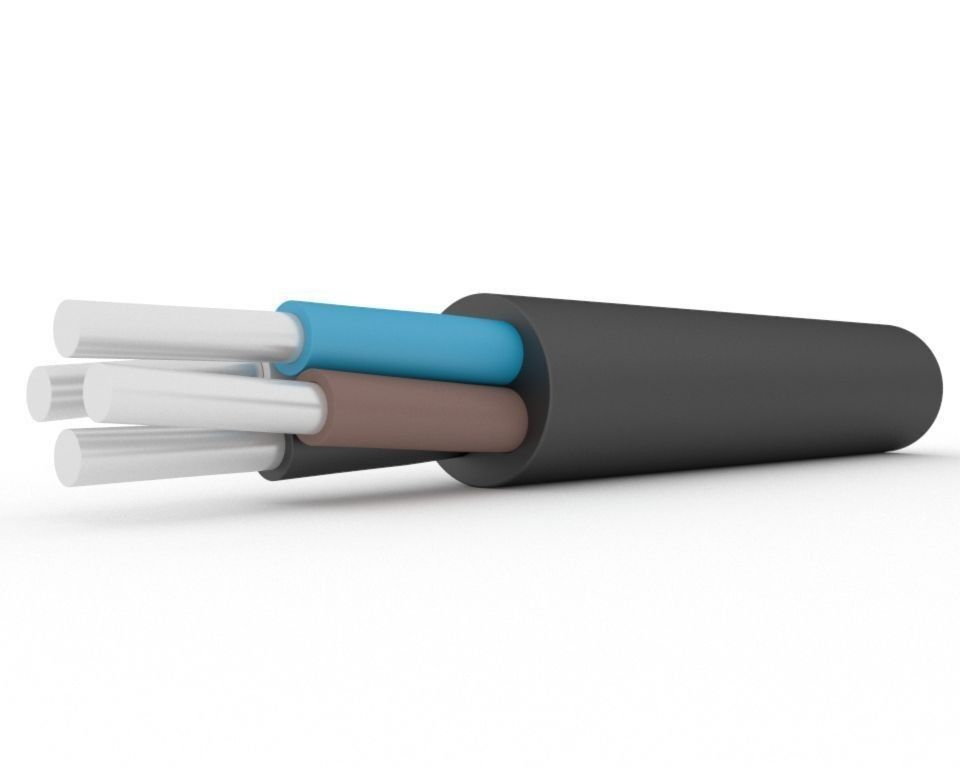

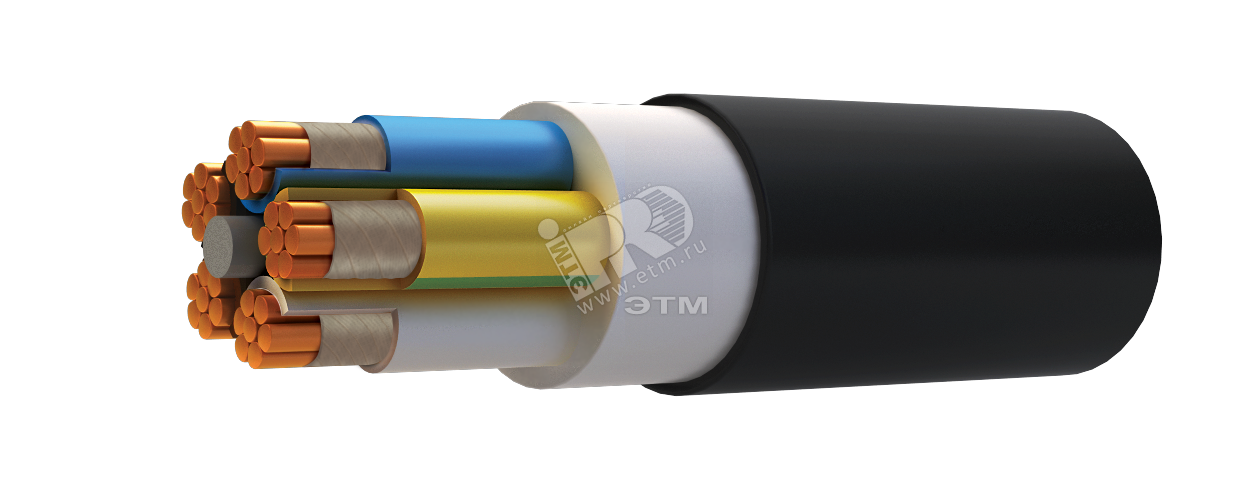

Силовой кабель АВВГнг имеет пониженную пожароопасность, данное качество незаменимо при прокладке электропроводки на складах, в деревянных домах и т.д.
Или, например, ПвПнг HF силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полимера, не содержащего галогенов. Может использоваться при температуре до 250°С в режиме короткого замыкания.
ПвВнг- FRLS силовой кабель, с жилой из медной проволоки, кабель имеет так называемый «термический барьер», который изготовлен из слюдосодержащей ленты. Изоляция силового кабеля выполнена из сшитого полиэтилена, оболочка из ПВХ пластиката пониженной пожароопасности.
Силовой кабель ПвВнг- FRLS и ПвПнг HF применяется для прокладки в производственных помещениях, кабельных сооружениях, для предотвращения пожароопасной ситуации при групповой прокладке.
HF-кабели – это кабели с оболочкой из материалов, не содержащих галогенов. Технические показатели HF-кабелей значительно выше, чем у кабелей, имеющих в маркировке буквы LS. Они могут работать при пожаре около трёх часов.
Кабель ПВХ

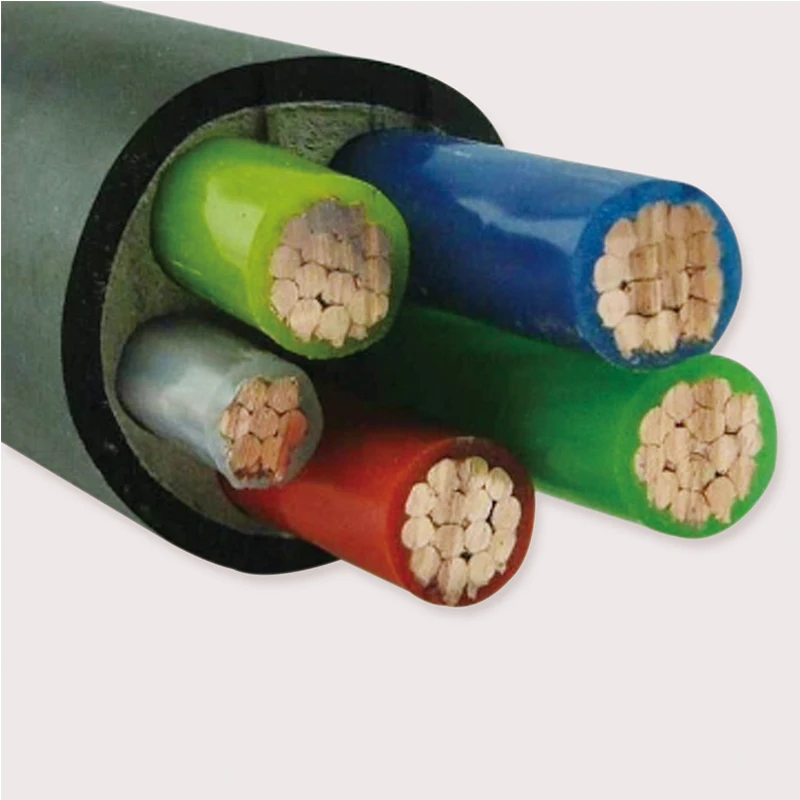

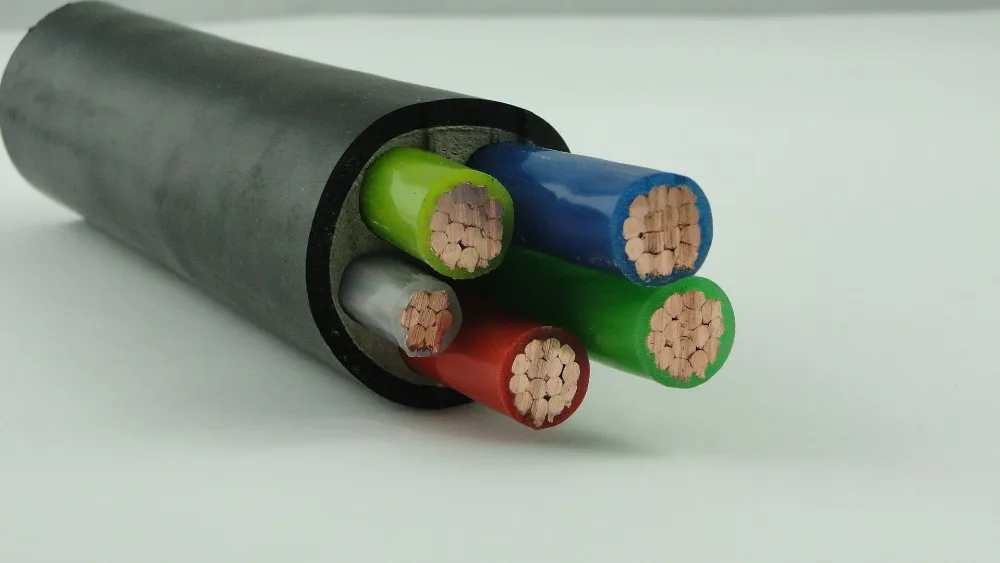

Кабель ПВХ – это кабель силовой с ПВХ-изоляцией. Изоляция кабелей, выполненная из ПВХ (ПВХ-пластикат) имеет ряд преимуществ перед изоляцией из резины или бумаги. Преимущества кабеля ПВХ – гибкость, герметичность, влагостойкость, устойчивость к ультрафиолетовому излучению.
НПО Комплектация предлагает широкий ассортимент кабеля ПВХ по доступным ценам. Гарантии, доставка по России.
Негорючесть ПВХ-изоляции позволяет производить виды кабелей, не распространяющих горение при множественной прокладке (ВВГнг), а также кабели с низким индексом выделения дыма и газа (ВВГнг-FRLS). Кабель ПВХ, обладающий высокими огнеупорными качествами используют для прокладки кабельных сетей в условиях высокой пожарной опасности, а также на взрывоопасных производствах.
ПВХ-изоляция обладает одним важным преимуществом перед изоляцией из резины – это стойкость к воздействию солнечных лучей. Дело в том, что изоляция на основе резины может трескаться и рассыпаться при длительном воздействии ультрафиолетовых лучей. ПВХ-изоляция может выдерживать воздействие УФ-излучения несколько десяткой лет.
ПВХ-пластикат инертен по отношению к кислотам, щелочи, бензину, газу. Поэтому кабель ПВХ может прокладываться в тропиках, химически активной среде, болоте, средах с высоким содержанием солей, в условиях, где вероятно возникновение плесени и грибков.
Кабели с ПВХ изоляцией в ассортименте:
- Кабель КГВВ
- Кабель АвБбШв

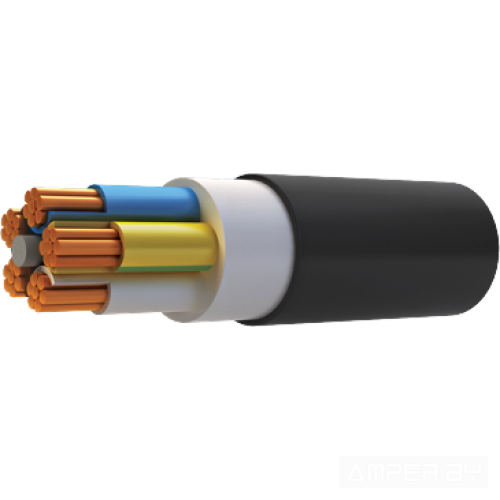

- Кабель ВВГ
Маркировка кабеля с ПВХ и резиновой изоляцией
Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабелей силовых и другой кабельно-проводниковой продукции, в том числе кабелей с ПВХ-изоляцией.

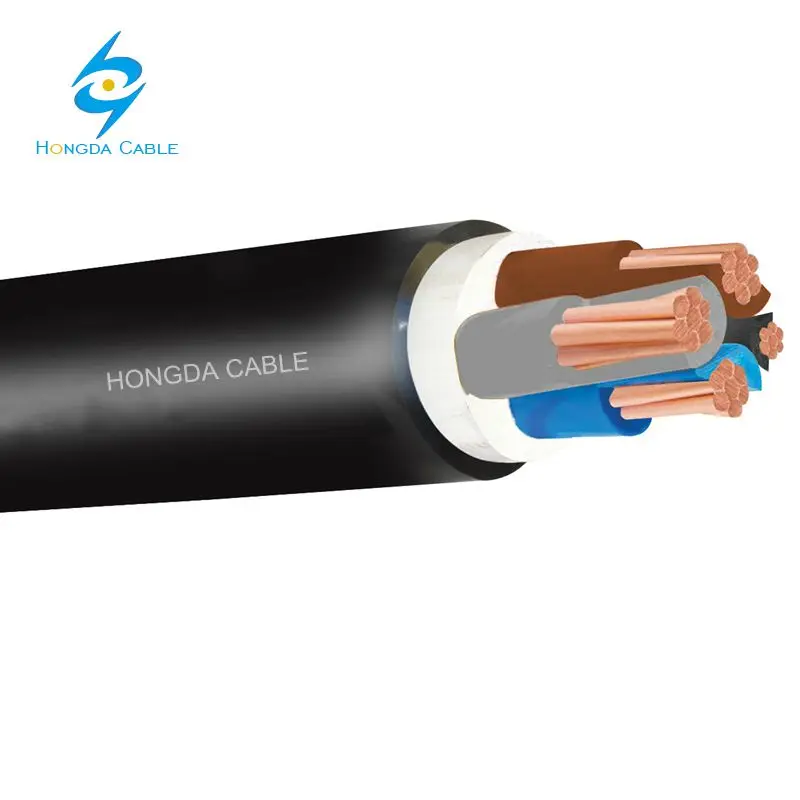

NYCWY — Кабель подземный с изоляцией из ПВХ и оболочкой из ПВХ, экранированный
NYCWY
Кабель подземный с изоляцией из ПВХ и оболочкой из ПВХ, экранированный
Кабель подземный с изоляцией из ПВХ и оболочкой из ПВХ, экранированный
Стандарт: VDE 0376-60002
Конструкция
1 Медная жила, круглая одножильная (RE), круглая многопроволочная (RM), соотв. секторная многопроволочная (SM)
2 Изоляция жил (ПВХ)
3 Внутреннее покрытие (EPDM)
4 Концентрический экран (голые медные провода с изменяющимся направлением свивки) и встречная спираль (медная лента)
5 Оболочка (ПВХ черный, устойчивый к ультрафиолетовому излучению)
Применение
Силовые распределительные кабели на электростанциях, в промышленных установках и распределительных устройствах, а также в местных сетях.
Для стационарной прокладки под землей, во внутренних помещениях, кабельных каналах, на открытом воздухе, в воде – в соответствии с местными строительными нормами – если требуется защита от поражения электрическим током в случае механического повреждения или электрического экранирования.
Концентрический цеандровый проводник можно использовать как PE- или PEN-проводник, и его не нужно обрезать при сборке ответвлений.
| Технические характеристики | ||||
|---|---|---|---|---|
| Номинальное напряжение: | кВ | 0,6/1 | ||
| Испытательное напряжение: | кВ/Гц | 4/50 | ||
| Температура укладки: | °С | мин. –5 | ||
| Рабочая температура: | °С | от -50 до +70 | ||
| Температура проводника: | °С | макс. +70 | ||
| Температура короткого замыкания: | °С/с | макс. +160/5 | ||
| Идентификация ядра: | HD 3080 S2 | |||
| Пожарные свойства: | мм | огнестойкий в соотв. EN 60332-1-2 | ||
| Радиус изгиба (ум.): | 15× Ø кабеля (одножильный) и 12× Ø кабеля (многожильный) | |||
| Сертификат: | VDE Германии, ГОСТ-Р России | |||
NYCWY
Подземный кабель с изоляцией из ПВХ и оболочкой из ПВХ, экранированный
| № жил х ном. крестовина секция | макс. проводник сопротивление | ток рейтинг в земле | ток рейтинг в воздухе | внешний диаметр | Cu- номер | всего вес | |
|---|---|---|---|---|---|---|---|
| мм² | Ом/км | А | А | ок. мм | ок. кг/км | ок. кг/км | |
| 200701 | 2 × 10 RE/10 | 1 830 | 95 | 72 | 19,0 | 312 | 643 |
| 200702 | 3 × 10 RE/10 | 1 830 | 79 | 60 | 22,0 | 408 | 854 |
| 200703 | 4 × 10 RE/10 | 1 830 | 79 | 60 | 21,5 | 504 | 913 |
| 200704 | 2 × 16 RE/16 | 1 150 | 122 | 95 | 22,0 | 489 | 889 |
| 200705 | 3 × 16 RE/16 | 1 150 | 102 | 80 | 22,0 | 643 | 1,020 |
| 200706 | 4 × 16 RE/16 | 1 150 | 102 | 80 | 25,5 | 796 | 1,309 |
| 200707 | 3 × 25 RM/16 | 0,727 | 133 | 108 | 26,0 | 902 | 1,438 |
| 200708 | 3 × 25 RM/25 | 0,727 | 133 | 108 | 26,5 | 1,003 | 1,524 |
| 200709 | 4 × 25 RM/16 | 0,727 | 133 | 108 | 28,0 | 1,142 | 1,709 |
| 200710 | 3 × 35 см/16 | 0,524 | 160 | 132 | 28,0 | 1. 190 | 1,583 |
| 200711 | 3 × 35 см/35 | 0,524 | 160 | 132 | 29,0 | 1.402 | 1,947 |
| 200712 | 4 × 35 см/16 | 0,524 | 160 | 132 | 31,5 | 1,526 | 1,990 |
| 200713 | 3 × 50 см/25 | 0,387 | 190 | 160 | 32,0 | 1,723 | 2,112 |
| 200714 | 3 × 50 см/50 | 0,387 | 190 | 160 | 32,5 | 2. 000 | 2,326 |
| 200715 | 4 × 50 см/25 | 0,387 | 190 | 160 | 36,0 | 2,203 | 2,688 |
| 200716 | 3 × 70 см/35 | 0,268 | 234 | 202 | 36,0 | 2.410 | 2,931 |
| 200717 | 3 × 70 см/70 | 0,268 | 234 | 202 | 36,5 | 2,796 | 3,255 |
| 200718 | 4 × 70 см/35 | 0,268 | 234 | 202 | 40,5 | 3,082 | 3,650 |
| 200719 | 3 × 95 см/50 | 0,193 | 280 | 249 | 40,5 | 3,296 | 3,867 |
| 200720 | 3 × 95 см/95 | 0,193 | 280 | 249 | 41,5 | 3,791 | 4,317 |
| 200721 | 4 × 95 см/50 | 0,193 | 280 | 249 | 46,0 | 4. 208 | 5.001 |
| 200722 | 3 × 120 см/70 | 0,153 | 319 | 289 | 44,0 | 4,236 | 4,778 |
| 200723 | 3 × 120 см/120 | 0,153 | 319 | 289 | 44,0 | 4,786 | 5,255 |
| 200724 | 4 × 120 см/70 | 0,153 | 319 | 289 | 50,0 | 5,288 | 6,736 |
| 200725 | 3 × 150 см/70 | 0,124 | 357 | 329 | 48,5 | 5. 100 | 5,863 |
| 200726 | 3 × 150 см/150 | 0,124 | 357 | 329 | 50,0 | 5,970 | 6,608 |
| 200727 | 4 × 150 см/70 | 0,124 | 357 | 329 | 56,0 | 6.540 | 7,985 |
| 200728 | 3 × 185 см/95 | 0,099 | 402 | 377 | 52,5 | 6,386 | 8. 120 |
| 200729 | 4 × 185 см/95 | 0,099 | 402 | 377 | 59,5 | 8.159 | 9.305 |
| 200730 | 3 × 240 см/120 | 0,075 | 463 | 443 | 59,0 | 8.242 | 9.312 |
| 200731 | 4 × 240 см/120 | 0,075 | 463 | 443 | 66,0 | 10,546 | 12. 105 |
| 200732 | 1 × 300 RM/35 | 0,060 | 518 | 504 | 34,3 | 3,274 | 3,759 |
→ Другие сечения по запросу.
Технические значения могут изменяться. Поэтому мы не несем ответственности за правильность.
NAYY-O – Кабель подземный с изоляцией из ПВХ и оболочкой из ПВХ
Кабель подземный с изоляцией из ПВХ и оболочкой из ПВХ
Стандарт: DIN VDE 0276-603
Конструкция
1 Алюминиевая жила, круглая сплошная (RE), секторная сплошная (SE), круглая многопроволочная (RM) соотв. секторный многожильный (СМ)
2 Изоляция жил (ПВХ)
3 Оболочка (ПВХ черный, устойчивый к УФ))
Применение
Силовые распределительные кабели на электростанциях, промышленных установках и распределительных устройствах, а также в местных сеть.
Для стационарной прокладки под землей, во внутренних помещениях, в кабельных каналах, на открытом воздухе, в воде – в соответствии с местными строительными нормами – если не ожидается риска механических повреждений.
| Технические характеристики | ||||
|---|---|---|---|---|
| Номинальное напряжение: | кВ | 0,6/1 | ||
| Испытательное напряжение: | кВ/Гц | 4/50 | ||
| Температура укладки: | °С | мин. -5 | ||
| Рабочая температура: | °С | от -50 до +70 | ||
| Температура проводника: | °С | макс. +70 | ||
| Температура короткого замыкания: | °С/с | макс. +160/5 | ||
| Идентификация ядра: | HD 308 S2 | |||
| Пожарные свойства: | огнестойкий в соотв..png) EN 60332-1-2 | |||
| Радиус изгиба (ум.): | мм | 15× Ø кабеля (одножильный) и 12× Ø кабеля (многожильный) | ||
| Сертификат: | ЭЗУ Чехия, VDE Германия, ГОСТ-Р Россия | |||
| № жил х ном. крестовина секция | макс. проводник сопротивление | ток рейтинг в земле | текущий рейтинг в воздухе | внешний диаметр | АЛ- номер | всего вес | ||
|---|---|---|---|---|---|---|---|---|
| мм² | Ом/км | А | А | ок. мм | ок. кг/км | ок. кг/км | ||
| 200403 | НАЙЫ-О | 1 × 25 | ринггитов1.200 | 160 | 110 | 12,6 | 73 | 210 |
| 200420 | НАЙЫ-О | 1 × 35 | ринггитов0,868 | 193 | 135 | 13,6 | 102 | 260 |
| 200421 | НАЙЫ-О | 1 × 50 | ринггитов0,641 | 230 | 166 | 15,3 | 145 | 335 |
| 200422 | НАЙЫ-О | 1 × 70 | ринггитов0,443 | 283 | 210 | 16,9 | 203 | 425 |
| 200415 | НАЙЫ-О | 1 × 95 | ринггитов0,320 | 340 | 259 | 19,1 | 276 | 540 |
| 200417 | НАЙЫ-О | 1 × 120 | ринггитов0,253 | 389 | 302 | 20,6 | 348 | 610 |
| 200413 | НАЙЫ-О | 1 × 150 | ринггитов0,206 | 436 | 345 | 22,3 | 435 | 745 |
| 200418 | НАЙЫ-О | 1 × 185 | ринггитов0,164 | 496 | 401 | 24,6 | 537 | 925 |
| 200419 | НАЙЫ-О | 1 × 240 | ринггитов0,125 | 578 | 479 | 27,5 | 696 | 1,205 |
| 200423 | НАЙЫ-О | 1 × 300 ринггитов | 0,100 | 656 | 555 | 30,6 | 870 | 1. 440 |
| 200416 | НАЙЫ-О | 1 × 400 | ринггитов0,078 | 756 | 653 | 33,2 | 1,160 | 1.850 |
| 200426 | НАЙЫ-О | 1 × 500 9 ринггитов0055 | 0,061 | 873 | 772 | 37,7 | 1.450 | 2,190 |
Технические значения могут изменяться. Поэтому мы не несем ответственности за правильность.
Кабели с изоляцией и оболочкой из ПВХ в бытовых условиях – возможные проблемы?
Тысячи километров кабелей с изоляцией и оболочкой из ПВХ, используемых в настоящее время, не лишены проблем при установке и эксплуатации, и в этой статье рассматриваются некоторые из них, которые встречаются в бытовых установках.
В Великобритании насчитывается более двадцати миллионов жилых домов, и большинство из них будут иметь проводку с изоляцией из ПВХ или с изоляцией из ПВХ и с оболочкой, которые обычно обеспечивают экономичную установку и хорошее обслуживание. Изоляция и оболочка из ПВХ для электрических кабелей была введена в конце 19 века.50-х и начале 1960-х годов, чтобы заменить резиновую изоляцию и оболочку, поскольку это было более практично, и, поскольку это не встречающееся в природе соединение, его можно было производить в необходимом количестве.
К сожалению, теперь, когда мы знаем гораздо больше о загрязнении и экологических проблемах, ПВХ часто называют «ядовитым пластиком» из-за токсинов, которые он может выделять во время производства, при воздействии огня или при разложении на свалках.
Эти токсины были связаны с проблемами со здоровьем, наряду с возможным выбросом диоксина и фталата, которые являются возможными факторами, способствующими опасностям, которые они могут представлять для здоровья человека и окружающей среды. Растет давление окружающей среды с целью запретить ПВХ, но в настоящее время это не считается практичным из-за его превосходных свойств в качестве электрического изолятора и необходимости предоставления практических альтернатив.
Тем не менее, тысячи километров используемых в настоящее время кабелей с изоляцией и оболочкой из ПВХ не обходятся без проблем при установке и эксплуатации, и в этой статье рассматриваются некоторые из них, используемые в бытовых установках.
«Зеленая слизь»
Эта проблема будет хорошо знакома более опытным электрикам, но многие ученики и молодые операторы, возможно, не сталкивались с этим, и телефон доверия IET все еще получает звонки по этому вопросу, как и другие организации.
Когда изоляция из ПВХ была впервые произведена, химическое вещество «пластификатор» добавлялось в смесь ПВХ для придания гибкости (современные канализационные трубы и т.
д. представляют собой непластифицированный ПВХ – НПВХ). проводников из-за изменения тока нагрузки вытянул пластификатор на поверхность медного проводника, где он растворил мельчайшие следы меди (отсюда зеленый цвет) и на вертикальных кабельных трассах к выключателям и розеткам сила тяжести с годами подтянул его к самой нижней точке, выключателю или розетке. Более высокая температура окружающей среды ускорит процесс и перемещение по вертикальным кабелям.
Основные случаи возникли в 1960-х и 1970-х годах, до того, как изменение состава PVC решило эту проблему, хотя некоторые случаи все еще наблюдаются сегодня.
Слизь всегда присутствует только в небольших количествах, она грязная и малотоксичная, но к ней нельзя прикасаться голыми руками. Слизь является проводящей из-за содержащейся в ней меди, и при обнаружении ее следует очистить, чтобы предотвратить возможное отслеживание. Его можно очистить денатуратом, надев перчатки и соблюдая гигиену, а после использования чистящие средства должны быть утилизированы надлежащим образом.
Рисунок 1: Пример «зеленой слизи» (изображение воспроизведено с разрешения Goodwin Electrical)
Можно рассмотреть возможность замены проводки затронутых оконечных цепей, но если это ограничено, следует проводить регулярные периодические проверки и испытания сопротивления изоляции. проводиться для мониторинга проблемы. Некоторые также предлагают контролировать сопротивление проводников, чтобы убедиться, что проводники не растворяются, что приводит к увеличению их сопротивления. Конкретных указаний по частоте периодических осмотров и испытаний не существует, и об этом можно судить только по опыту эксплуатации конкретной установки.
Кабели с оболочкой из пенополистирола и ПВХ
Это более серьезная, хотя и менее распространенная проблема, чем слизь, особенно на чердаках жилых помещений. Пенополистирол — это легкий, недорогой и простой в обращении материал с отличными теплоизоляционными свойствами, что делает его полезным для теплоизоляционных свойств.
Однако, если пенополистирол находится в тесном контакте с кабелями с оболочкой из ПВХ, со временем химическая реакция может вытянуть пластификатор оболочки с образованием липкого слоя на внешней стороне кабеля. Во многих случаях, когда пластификатор в кабеле впитывается в пенополистирол, он сжимается и в большинстве случаев больше не остается в контакте с ПВХ, и депластизация прекращается. Но в некоторых случаях сообщалось, что пластификатор мигрирует из ПВХ, поглощая и смягчая полистирол, который, в одном случае, прилипал к оболочке из ПВХ, оставляя хрупкий кабель, который треснул и раскололся, обнажая проводники под напряжением. Сообщается, что это вызвало пожар в местных бревнах в жилом доме. Пластификатор также может быть легко воспламеняющимся, и без каких-либо противопожарных разрывов или уплотнений огонь может распространиться на другие части помещения здания.
Сообщается, что больше всего страдает пенополистирол, но это также может произойти с АБС или поликарбонатом. Некоторые производители заявляют, что современные составы оболочки из ПВХ больше не реагируют с пенополистиролом, но если ожидается, что кабели с оболочкой из ПВХ будут контактировать с пенополистиролом или другими подобными материалами, следует обратиться за советом к производителю кабеля по поводу конструкции.
Битумные изделия и кабели в ПВХ оболочке
Битумные и битумсодержащие изделия широко применяются в строительстве для кровельных и гидроизоляционных работ, а не так давно битумная кабельная заделка применялась в составе вводного отключения электроснабжения кабель питания с бумажной изоляцией и свинцовым покрытием (PILC) в жилом помещении. Опять же, пластификатор ПВХ может вымыться из кабеля и размягчить битум, а в некоторых тяжелых случаях он может вытечь из вырезанной камеры или сделать бесполезными гидроизоляционные работы.
Резюме
За многие годы использования ПВХ производители кабелей выявили большинство проблем совместимости и решили их, однако на рынке всегда появляются новые строительные продукты. Целесообразно проконсультироваться с производителем кабеля при установке кабелей с изоляцией и оболочкой из ПВХ в любой новой или необычной ситуации или когда предлагается использовать химические вещества, такие как консервант для древесины, на древесине, к которой они прикреплены, или, возможно, красить кабели.
