Кабель ААБв 10 кВ – Цена, Расшифровка, Характеристики и все Сечения

– 10 кВ

Где купить

Номинальное переменное напряжение	10 кВ
Количество жил	3
Сечение размер	16 – 240 мм²

Содержание:

Расшифровка
Технические
характеристики
Конструкция
Применение
Маркировка

Сечения
и маркоразмеры
ГОСТ
Аналоги
Производители

Расшифровка ААБв

– алюминиевая токопроводящая жила

– алюминиевая оболочка;

– броня из стальных оцинкованных лент

– в подушке под броней поливинилхлоридный шланг;

ААБв-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

ААБвУ – в настоящее время, буква “у” не используется. Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква “у” была исключена.

ож – однопроволочная жила

ок – однопроволочная круглая жила

ос – однопроволочная секторная жила

мж,мп,мн – многопроволочная жила

мс – многопроволочная секторная жила

Технические характеристики ААБв

Общие характеристики

Номинальное переменное напряжение

10 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

25 диаметров кабеля (для одножильного кабеля)
25 диаметров кабеля (для многожильного кабеля)

Строительная длина

метров

Код ОКП ААБв

3536141400

Класс пожарной безопасности

O1.8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

4,5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

0 °С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70/60* °С

В режиме перегрузки

90/80* °С

Предельная при коротком замыкании

200 °С

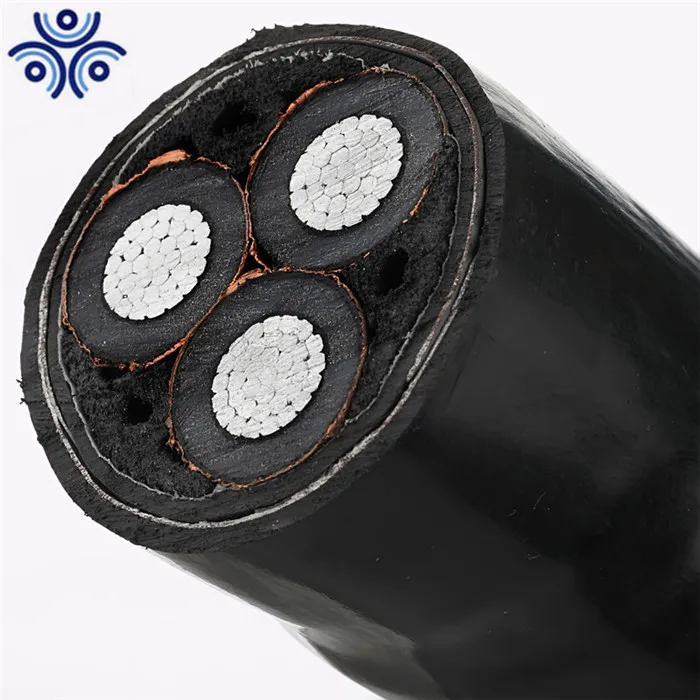

Конструкция ААБв

1. Алюминиевая токопроводящая жила
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Экран из электропроводящей бумаги
6. Алюминиевая оболочка
7. Подушка:
- битумный состав, вязкий подклеивающий состав или битум;
- лента полиэтилентерефталатная;
- выпрессованный поливинилхлоридный защитный шланг;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум.
8. Броня из стальных оцинкованных лент
9. Наружный покров:
- битумный состав или битум, или вязкий подклеивающий состав;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум, или вязкий подклеивающий состав;
- покрытие, предохраняющее витки кабеля от слипания.

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Наименование жилы	круглой	секторной (сегментной)
Однопроволочная	6-50	25-240
Многопроволочная	–	70-240

Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240
Нулевая или заземления	16	16	25	35	50	70	70	95	120

Маркировка ААБв

Маркировка расцветкой должна быть устойчивой, нестираемой и различимой.

Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету. Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет. Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73. При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Применение ААБв

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц

Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
Для прокладки в земле (траншеях) со средней и высокой коррозионной активностью
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры ААБв

Выбрав необходимый размер кабеля ААБв, вы сможете уточнить значения и описание следующих характеристик:

вес и диаметр

токовая нагрузка
ток короткого замыкания
мощность
сопротивление
точная конструкция
маркировка

ААБв 3х16
ААБв 3х25

ААБв 3х35
ААБв 3х50

ААБв 3х70
ААБв 3х95

ААБв 3х120
ААБв 3х150

ААБв 3х185
ААБв 3х240

ГОСТ ААБв

Ниже представлены государственные стандарты для ААБв, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 18410-73

действующий

«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»

с 01.01.1975 по н.в.

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 24641-81

действующий

«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »

с 01.01.1975 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ААБв

ААБл

бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

ЦААБл

бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

ААБ2л

ЦААБ2л

ЦААБв

Заводы-производители ААБв

ООО «Камский Кабель»

НАО «Иркутсккабель»

Ваша заявка на кабель ААБв – 10кВ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель СП 10 кВ – Цена, Расшифровка, Характеристики и все Сечения

– 10 кВ

Где купить

Номинальное переменное напряжение	10 кВ
Количество жил	3
Сечение размер	16 – 240 мм²

Содержание:

Расшифровка
Технические
характеристики
Конструкция
Применение
Маркировка
Сечения
и маркоразмеры
ГОСТ
Аналоги
Производители

Расшифровка СП

– отсутствие буквы А означает, что токопроводящая жила – медная

– свинцовая оболочка;

– броня из проволки

СП-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

СПУ – в настоящее время, буква “у” не используется. Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква “у” была исключена.

ож – однопроволочная жила

ок – однопроволочная круглая жила

ос – однопроволочная секторная жила

мж,мп,мн – многопроволочная жила

мк – многопроволочная круглая жила

мс – многопроволочная секторная жила

Технические характеристики СП

Общие характеристики

Номинальное переменное напряжение

10 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

15 диаметров кабеля (для одножильного кабеля)
15 диаметров кабеля (для многожильного кабеля)

Строительная длина

метров

Код ОКП СП

3531141100

Класс пожарной безопасности

O1.8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

4,5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

0 °С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70/60* °С

В режиме перегрузки

90/80* °С

Предельная при коротком замыкании

200 °С

Конструкция СП

1. Медная токопроводящая жила
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Экран из электропроводящей бумаги
6. Свинцовая оболочка
7. Подушка:
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум.
8. Броня из стальных оцинкованных проволок
9. Наружный покров:
- битумный состав или битум, или вязкий подклеивающий состав;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум, или вязкий подклеивающий состав;
- покрытие, предохраняющее витки кабеля от слипания.

Наименование жилы	Номинальное сечение медной жилы, мм
Наименование жилы	круглой	секторной (сегментной)
Однопроволочная	16-50	25-50
Многопроволочная	25-50	25-400

Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240
Нулевая или заземления	16	16	25	35	50	70	70	95	120

Маркировка СП

Маркировка расцветкой должна быть устойчивой, нестираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету. Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет. Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73. При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Применение СП

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
Для прокладки в воде
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Применяются для прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации

Сечения и маркоразмеры СП

Выбрав необходимый размер кабеля СП, вы сможете уточнить значения и описание следующих характеристик:

вес и диаметр
токовая нагрузка
ток короткого замыкания
мощность
сопротивление
точная конструкция
маркировка

СП 3х16
СП 3х25

СП 3х35
СП 3х50

СП 3х70
СП 3х95

СП 3х120
СП 3х150

СП 3х185
СП 3х240

ГОСТ СП

Ниже представлены государственные стандарты для СП, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 18410-73

действующий

«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»

с 01.01.1975 по н.в.

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 24641-81

действующий

«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »

с 01.01.1975 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги СП

ЦСП

бронированный проволкой кабель, с медной жилой, с бумажной пропитанной изоляцией (нестекающий состав), свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

СПл

бронированный проволкой кабель, с медной жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

ЦСПл

СП2л

СКл

бронированный круглой проволкой кабель, с медной жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

ЦСКл

бронированный круглой проволкой кабель, с медной жилой, с бумажной пропитанной изоляцией (нестекающий состав), свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

Заводы-производители СП

ООО «Камский Кабель»

НАО «Иркутсккабель»

ООО «Сарансккабель»

Ваша заявка на кабель СП – 10кВ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Источники питания высокого напряжения: от 10 кВ до 39 кВ

Домашняя страница Источники питания Источники питания от 10 кВ до 39 кВ

Увеличить изображение

(PS) 4032704-901

Высоковольтный источник питания Honeywell для аэрокосмической промышленности. 10кв.м. 3,335 x 3,095 x 1,425 дюйма. Альтернативный номер детали: N00383-88-G-K031-0002. NSN: 6130-01-097-5192.

1500 долл. США за штуку файл

(ПС) KELTRON810

Keltron Регулируемый источник питания постоянного тока модели 810 с разъемом. Регулировка напряжения 0,1%. Отлично подходит для ЭЛТ-дисплеев.

Вход : 105–125 В переменного тока при 0,37 А, 50–400 Гц
Выход : +10 кВ пост. тока при 0–1000 мкА
Размеры : 4-3/8″ x 3″ x 9″ Д

$139 за штуку

Увеличить изображение | Вид сзади

Вид спереди (питание включено) | Метры Крупный план Вид

(PS) PS/Eh20P10.0-DM

Блок питания Glassman . 1 фаза. от 0 до -10 кВ при 10 мА на выходе. Регулировка потенциометра на 10 оборотов на передней панели для напряжения и тока. Цифровые счетчики. Нет контроля ограничения тока. Возможности заднего дистанционного управления. Дополнительный высоковольтный кабель доступен за 150 долларов США. Отремонтирован и готов к работе. Нет руководства.

Вход : 115 В, 48/63 Гц
Выход : от 0 до -10 кв при 10 мА
Размеры : 19″x 3-1/2″ В x 16-1/2 глубина”

2,395 $

Увеличить изображение

(PS) PS/MG-10P200

Glassman Высоковольтный источник питания. Разъем ввода/вывода DB-15 входит в комплект.

Вход : 115 В, 48–63 Гц, 1 фаза
Выход : +10 кв при 200 мкА
Размеры : 4-7/8″ Ш x 8″ Д x 3-7/8″ В

575 $

Увеличить изображение

Щелкните здесь, чтобы открыть PDF-файл

(PS) KELTRON815

Keltron Модель 815 Регулируемый источник питания постоянного тока с разъемом. Регулировка напряжения 0,1%. Отлично подходит для ЭЛТ-дисплеев.

Вход : 105–125 В переменного тока при 0,4 А, 50–400 Гц
Выход : +15 кВ пост. тока при 0–670 мкА
Размеры : 4-3/8″ x 3″ x 8-3/4″ Д

209 долл. США за штуку

Увеличить изображение

(PS) 3178075-1

Venus Scientific Блок питания модели 181. Номер производителя: 3178075-1. НСН: 6130-01-103-2157.

Вход : 30 В постоянного тока
Выход : 15 кВ постоянного тока при выходном токе 250 мкА постоянного тока
Размеры : 5,1″Д x 3,13″В x 3″Ш
Вес : 2,5 фунта

435 $

Увеличить изображение / Вид сзади

(PS) D

2-901Q

0-5 кВ Корад компактный высоковольтный, регулируемый, для монтажа в стойку питание от Лаборатория Лос-Аламоса излишек. Поврежден контроль напряжения счета витков. Имеет трансформатор 2500 В, 0,6 ква. Вход 115 В переменного тока. 7″В x 18″Г. Продается как есть.

* СНИЖЕНИЕ * 395 долл. США за штуку

(PS) D

8-901

0-10 кВ Korad компактный высоковольтный источник питания, аналогичный описанному выше блоку на 5 кВ. Продается как есть.

* УМЕНЬШЕНИЕ * 695 долл. США за штуку

Увеличить изображение

(PS) HFA11K502W

Izumi Denki Регулируемый блок питания с ШИМ. Двойной 11 кв постоянного тока, 10 мА. Первичное напряжение 117 В переменного тока, 60 Гц. Предназначен для использования на плазменном знаке. Включает схему. 7-1/16″ x 7-1/4″ x 2-7/8″ H. Совершенно новый, заводская упаковка! Восемь в коробке.

ПРИМЕЧАНИЕ : Surplus Sales не несет ответственности за его использование или неправильное использование. Блок питания полностью открыт, и пользователь находится под опасным напряжением.

$95 за штуку – $85 (3+)

Другие изображения

(PS) SL10PN300

Spellman Высоковольтный источник питания SL300. Измерители напряжения и тока с двойной подсветкой. Выходное напряжение и ток контролируются 10-ти витковыми потенциометрами. Работает на полную мощность. Руководство и высоковольтный кабель в комплекте. Серийный номер: C22296-1696.

Вход : 115 В переменного тока
Выход : от 0 до +10 кв при 0-30 мА
Размеры : 19″ x 24″ x 1-3/4″

*** ПРОДАНО ***

Увеличить изображение

(PS) 205A-10P-B

Высоковольтный блок питания Bertan . Положительный выход. Аналоговый измеритель напряжения/тока на передней панели. Доступен специальный выходной разъем высокого напряжения, но он не входит в комплект. Оригинальный расходомер был заменен на более крупный блок, а монтаж произведен наугад. Модульные тесты в порядке. Продается как есть.

Вход : 115 или 230 В переменного тока
Выход : от 0 до +10 кв при 2,5 мА
Размеры : 3,5″ В x 19″ Ш x 9,6″ Глубина

935$ за шт.

Увеличить изображение

(PS) BAM10-80

Линейный высоковольтный блок питания Universal Voltronics .

Выход : от 0 до 10 кВ постоянного тока при 0 до 80 мА
Размеры : ширина стойки 19 дюймов, глубина 18 дюймов, высота 14 дюймов

*** ПРОДАНО ***

Увеличить изображение | Конечный вид | Крупный план этикетки

(PS) 152A-10KV-NEG-LH

Лямбда отрицательный источник питания. Управляйте выходным напряжением с потенциометром 5 кОм, используя встроенный источник питания 10 В. Включает шнур переменного тока, кабель высокого напряжения и руководство. Б/У – отличное состояние!

Вход : 115/230 В, 50/60 Гц
Выход : от 0 до -10 кв постоянного тока, 1500 Вт, 150 мА
Размеры : 5-3/4″ x 5-1/2″ В x 14″ Г

1145 долл. США за штуку

Увеличить изображение / вид сзади

(PS) 205A-10P

Высоковольтный источник питания Bertan . Положительный выход. Аналоговый счетчик на передней панели. Доступен специальный выходной разъем высокого напряжения, но он не входит в комплект.

Выход : от 0 до +10 кв при 2,5 мА
Размеры : 3,5″ В x 19″ Ш x 9,6″ Глубина

$1100 за штуку

Увеличить изображение

(PS) 205A-10P-A

Вход : 115 или 230 В переменного тока
Выход : от 0 до +10 кВ при 1,2 мА
Размеры : 3,5″ В x 19″ Ш x 9,6″ Глубина

$775 за шт.

Увеличить изображение

(PS) 205A-10N

Bertan Высоковольтный блок питания. Отрицательный выход. Регулировка напряжения на передней панели. Возможен удаленный мониторинг и управление. Шнур питания с жесткой проводкой. Без щупа и руководства.

Вход : 115/230 В перем. тока
Выход : от 0 до 10 кВ, отрицательный при 2,5 мА
Размеры : 19″ Ш x 3-1/2″ В x 11″ глубина

$750 за штуку

Увеличить изображение / вид сзади

(PS) 205A-10R

Высоковольтный источник питания Bertan . Выход обратимый. Настройтесь на позитив. Регулировка напряжения на передней панели. Возможен удаленный мониторинг и управление. Шнур питания с жесткой проводкой. Без щупа и руководства.

Вход : 115/230 В переменного тока
Выход : от 0 до 10 кВ (реверсивный) при 2,5 мА
Размеры : 19″ Ш x 3-1/2″ В x 11″ глубина

*** ПРОДАНО ***

Увеличить изображение / Вид сзади

(PS) LG10R15

Glassman Высоковольтный источник питания только с положительным выходом. Двойные аналоговые измерители на передней панели. Регулировка напряжения на передней панели с помощью 10-оборотного потенциометра. Нестандартный счетчик оборотов на контроле напряжения. Ограничение тока зафиксировано на уровне 15 мА. Дополнительное дистанционное управление ограничением тока и выходным напряжением, а также измерение через заднюю клеммную колодку. Монтаж в стойку только потому, что нет боковых или верхних панелей. В комплекте шнур питания. Включает высоковольтный кабель.

Вход : 115 В перем. тока при 60 Гц
Выход : от 0 до +10 кВ при 5 мА
Размеры : 19″ x 5-1/2″ x 18″

2,045 $

Увеличить изображение

(PS) 225-20R

Бертан высоковольтный блок питания. Реверсивный выход. Цифровой счетчик на передней панели. Выбираемая характеристика напряжения. Интерфейс GPIB. Требуется специальный разъем высокого напряжения, но он не входит в комплект. Руководство включено.

Вход : 115/230 В
Выход : реверсивный от 0 до 10 кВ при 1 мА
Размеры : 3″ В x 19″ Ш x 9,6″ глубина

*** ПРОДАНО ***

Увеличить изображение

(PS) 851697-1

Ампер Высоковольтный блок питания. Используйте (CNE) 867957-1 для высоковольтного соединения. Используйте (CPC) DB-9S для других напряжений. Подробной информации об этих прекрасных блоках питания у нас нет. Альт. P/N: 60225. Новые в упаковке!!

Вход : 28 В постоянного тока
Выходы : +11 кВ постоянного тока и +300 В постоянного тока
Размеры : 2-7/8″ x 5″ Д x 2-5/16″ В

$239 за штуку

Увеличить изображение | Крупный план этикетки

(PS) PTV15N350/10000

Блок питания Spellman . Включает руководство.

Вход : первичный вход 115 В
Выход : 0–15 кВ при 23,33 мА
Размеры : 10-3/4″ x 3-1/4″ x 11-1/2″ глубина

*** ПРОДАНО ***

Увеличить изображение | Вид сзади

(PS) PS/LG-15P-2-M42

Glassman Высоковольтный источник питания только с положительным выходом. Двойные аналоговые измерители на передней панели. Регулировка напряжения на передней панели с помощью 10-оборотного потенциометра. Ограничение тока зафиксировано на уровне 2 мА. Дополнительное дистанционное управление выходным напряжением и измерителем через разъемы на задней панели. В комплекте шнур питания. Включает высоковольтный кабель.

Вход : 115 В перем. тока при 60 Гц
Выход : от 0 до +15 кВ при 2 мА
Ширина стойки : 19″ x 5-1/2″ x 18″

2045 долларов США за штуку

Увеличить изображение | Конечный вид | Крупный план этикетки

(PS) 102A-20KV-POS-1435

Лямбда положительный источник питания. Дистанционно управляемый. Предназначен для зарядки конденсаторных батарей. Включает руководство.

Вход : клеммная колодка 115/230 В
Выход : 0–20 кв постоянного тока, 1000 Дж/с = 1000 Вт
Размеры : 5-3/4″ x 5-5/8″ В x 14″ Г

*** ПРОДАНО ***

Увеличить изображение / Вид сзади

(PS) PS/FX10N30.

0-11

Блок питания Glassman High Voltage . Напряжение и ток на передней панели регулируются 10-оборотным потенциометром. ЖК-индикатор выходного сигнала. Может быть удален через DB-15 на задней панели. Отрицательный выход. Включает функции гашения дуги и контроля дуги. Включает высоковольтный кабель и шнур питания. Очень хорошее состояние.

Вход : 115 В
Выход : 0…-10 кВ при 0…30 мА
Размеры : 1-3/4″ x 19″ x 20-3/4″

2565 долларов США каждый

Увеличить изображение

(TUR) BK488D

Ignitron EEV. 3 независимых штифта воспламенителя. 25 кв, 150ка, 200С – на импульс. 5% реверс. Б/у, снято. 42 “В x 7” Г.

$750 за штуку

Увеличить изображение | Вид сзади | Крупный план этикетки | Шнуры

(PS) FC20P06-22

Блок питания Glassman High Voltage с двойным отслеживанием. Выходная мощность 120 Вт. Включает высоковольтный кабель. Управление на передней панели высоким напряжением и ограничением тока с помощью 10-оборотного потенциометра. ЖК-индикатор выходного сигнала. Возможности заднего дистанционного управления.

Вход : 220 В, 1 фаза, 48–420 Гц
Выход : 20 кВ при 6 мА
Размеры : 19 x 1,75 x 20 дюймов

2 675 $ каждый

Другие изображения

(PS) PS/WG-20P-15-M3

Высокое напряжение Glassman источник питания с положительным выходом. Аналоговые индикаторы на передней панели отображают выходное напряжение и ток. Выходное напряжение и ток регулируются 10-позиционными потенциометрами на передней панели. Дополнительное управление выходом и измерением с клеммной колодки на задней панели. Всегда есть высокое напряжение. Включает шнур питания, высоковольтный кабель и руководство. Очень чистый.

Вход : 115 В переменного тока, 50–60 Гц
Выход : от 0 до 20 кВ @ от 0 до 15 мА
Размеры : 19 x 19 x 5 дюймов

2500 долларов за штуку

Увеличить изображение | Вид сзади | Крупный план тега

(PS) PS/KL030P090YB3

Блок питания Glassman High Voltage . Выходная мощность 2700 Вт. Включает высоковольтный кабель. Передняя панель управления высоким напряжением. Ограничение тока не контролируется на передней панели.

Вход : 208 В перем. тока, 48–63 Гц, 1 фаза
Выход : POS от 0 до 30 кВ @ от 0 до 90 мА
Размеры : стойка 19 дюймов x глубина 23 дюйма x высота 7 дюймов

*** ПРОДАНО ***

Другие изображения

(PS) PS/LG-30R-5

Glassman High Voltage блок питания с отрицательным выходом через 10-оборотный потенциометр. Ограничение по току зафиксировано на уровне 5 мА. Ручки стойки сняты. Кабель высокого напряжения в комплекте. Аналоговые счетчики. Б/у-хорошее состояние.

Выход : от 0 до -30 кВ при 5 мА
Размеры : 19″ x 5-1/4″ x 18″

*** ПРОДАНО ***

Другие изображения

(PS) PS/WG30P10

Glassman High Voltage источник питания с положительным выходом. Аналоговый индикаторы на передней панели отображают выходное напряжение и ток. Выходное напряжение и ток регулируются 10-позиционными потенциометрами. передняя панель. Дополнительный контроль выхода и измерения от клеммная колодка на задней панели. Всегда есть высокое напряжение. Включает шнур питания, высоковольтный кабель и руководство. Очень чистый.

Вход : 115 В перем. тока при 48–63 Гц
Выход : от 0 до +30 кВ при 10 мА
Размеры : 19 x 19 x 5 дюймов

$2,195 за штуку

Увеличить изображение | Вид сзади | Марка производителя

(PS) PS/EL30N01.

Glassman Высоковольтный источник отрицательного напряжения. 1 фаза. от 0 до -30 кВ, выход 1,5 мА. Регулировка потенциометра на 10 оборотов на передней панели. Аналоговые счетчики. Нет контроля ограничения тока. Нет возможности заднего дистанционного управления. Дополнительный высоковольтный кабель доступен за 150 долларов США. Отремонтирован и готов к работе.

Вход : 115 В, 48/63 Гц
Выход : от 0 до -30 кв, 1,5 мА
Размеры : 19 дюймов x 3-1/2 дюйма x 16 дюймов

$1875 за штуку

Увеличить изображение

(PS) PS/EX010P02.5

Glassman источник питания с фиксированным напряжением и током. Дистанционная блокировка через разъем DB-15. Двойные высоковольтные выходы. Включает высоковольтный кабель и шнур питания “BMC”. Новый, неиспользованный.

Вход : 115 В переменного тока, 48–63 Гц
Выход : 10 кВ при 2,5 мА
Размеры : 4-5/8″ x 7-7/8″ В x 9″ Д

595 $ за штуку

Увеличить изображение

(PS) 163A-700-1

Ferranti / Venus Блок питания ЭЛТ. НСН: 6130-00-499-7010.

Вход : 30 В постоянного тока
Выход : 15 кВ постоянного тока при 250 мкА
Размеры : 5 x 1,7 x 3,1 дюйма

$950 за штуку

Другие изображения

(PS) OL3000/353/02

HiTek Отрицательный источник питания высокого напряжения. Измерители напряжения и тока на передней панели. Контроль напряжения на передней панели. Все органы управления и измерения могут быть удалены через разъем DB-25 на задней панели. Разъем для подключения внешнего питания и инструкция в комплекте. Выходной кабель высокого напряжения доступен по цене 350 долларов США. Совершенно новый и неиспользованный.

Вход : 187–229 В, 50/60 Гц, 3 фазы,
15 ампер/фаза
Выход : Отрицательный от 1,5 кВ до 35 кв при 0 до 75 мА
Размеры : 5 x 19 x 25 дюймов
Вес : 60 фунтов

9 500 долл. США за штуку

350 долл. США — дополнительный высоковольтный кабель

Дополнительные изображения

(PS) PS/HG30P10

Блок питания Glassman High Voltage . Регулируемый от 0 до 30 кВ, только плюс, фиксированное ограничение тока 10 мА. Регулировка напряжения с помощью 10-оборотного потенциометра на передней панели. Ограничение тока можно регулировать с помощью внешнего потенциометра. Включает руководство. Включает высоковольтный кабель.

Вход

Выход

Размеры

2345 долл. США за штуку

Нажмите здесь для файла PDF
Увеличить изображение / вид сзади	Вид изнутри

(PS) SL30PN300X3396

Spellman высоковольтный блок питания. Выбираемое по заказу высоковольтное питание с переключаемым выходом от 0 до +30 кв или от 0 до -10 кВ. Оба предела выходного тока предварительно установлены на 10 мА. Все управление и мониторинг осуществляются дистанционно через 16-контактный разъем на задней панели, за исключением выключателя питания на передней панели.

В зависимости от расходных материалов серии Spellman SL имеется 2 блока высокого напряжения в одном шасси, использующих вакуумное реле для переключения между ними для подачи выходного сигнала на одно выходное соединение высокого напряжения (кабель длиной 10 футов входит в комплект). К управляющим сигналам относятся: блокировка, контроль тока, контроль напряжения, программа напряжения, программирование напряжения источника постоянного тока, контроль полярности, статус полярности (TTL), сигнал и заземление шасси. Отрицательный выход предварительно загружен на 3,3 мА, что указано на выходе монитора тока.

Требуется однофазное напряжение 208 В переменного тока, 50/60 Гц. Пигтейл входного напряжения питания в комплекте. Документация включена. Совершенно новый!

Разъем управления : Тип AMP CPC (SHV#105808-257)
Вход : 208 В переменного тока, одна фаза, 50/60 Гц
Выход : от 0 до +30 кв при 10 мА или от 0 до -10 кв при 10 мА
Размеры : 19 дюймов (ширина) x 21 дюйм (глубина) x 5-1/4 дюйма (высота)
Вес : 33 фунта
Axcelis P/N : 2100386

2450 долл. США за штуку

(PS) BAM-32-25

Universal Voltronics переменный высоковольтный источник питания Los Alamos Lab излишек. Счетчики показывают «0-36 kvdc (высокий-средний-низкий)» и «0-30 madc». Вариак управляемый. Выглядит полным. Выход реле короткого замыкания обнуляется при отключении высокого напряжения. Вход 115 В переменного тока. Возможность монтажа в стойку. 17-1/2″В x 16-1/2″Г. ТОЛЬКО ДЕТАЛИ.

* УМЕНЬШЕНО * – 1200 долларов за штуку

(TP) 5272

Лаборатория Лос-Аламоса излишек. Трансформатор Elma Engineering . 3 фазы, ввод 220В. изоляция 30кВ. Мягкая резиновая изоляция на проводах треснула в эпоксидном корпусе. Рекомендуйте размещение клеммных колодок на корпусе для исправления. 11-1/2″ x 23″ x 17″.

950 долл. США за штуку

(PS) HP12KV-1

Los Alamos Lab излишки. Трансформатор Hipotronics для гигантского источника питания.”x 16″ x 20″.

1350 долларов за штуку

Дополнительные изображения

(PS) 2T90

Aydin Radar & EW Division Источник питания постоянного тока. Масло с охлаждением. Запчасть с завода Harris. На вид новый, старый сток, но можно использовать. Харрис P/N: 736-0119-000.

Первичная

Среднее

Размеры

Вес

$15 000 за штуку

Добро пожаловать! Благодарим Вас за посещение нашего интернет-магазина электронных излишков.

Чтобы использовать этот сайт, в вашем веб-браузере должны быть разрешены файлы cookie и включен JavaScript.

Наши файлы cookie не содержат личную информацию (PII). Это просто уникальный серийный номер, используемый для распознавания этого уникального сеанса браузера.

Используя этот сайт, вы принимаете наше заявление о конфиденциальности и соглашаетесь принимать файлы cookie.

NA2XS2Y (6 / 10 кВ) — одножильный кабель с изоляцией из сшитого полиэтилена и внешней оболочкой из полиэтилена — высоковольтные кабели 3630 кВ | кабельный центр – allkabel s.r.o.

Кабели ПВХ
Резиновые тросы, крановые тросы, подъемные тросы и строительные тросы
Кабели управления ПВХ, кабели для преобразователя частоты
Высокогибкие тросы для использования в буксируемых цепях
Кабели термостойкие
Кабели силовые 0,6/1 кВ
Кабели высоковольтные 3,6-30 кВ
- (Н)ЙФГЙ
- N2XSEY (6/10 кВ)
- N2XSY (6/10 кВ)
- N2XSY (12/20 кВ)
- N2XSY (18/30 кВ)
- N2XS2Y (6/10 кВ)
- N2XS2Y (12/20 кВ)
- N2XS2Y (18/30 кВ)
- N2XS(F)2Y (6/10 кВ)
- N2XS(F)2Y (12/20 кВ)
- N2XS(F)2Y (18/30 кВ)
- NA2XSY (6/10 кВ)
- NA2XSY (12/20 кВ)
- NA2XSY (18/30 кВ)
- NA2XS2Y (6/10 кВ)
- NA2XS2Y (12/20 кВ)
- NA2XS2Y (18/30 кВ)
- NA2XS(F)2Y (6/10 кВ)
- NA2XS(F)2Y (12/20 кВ)
- NA2XS(F)2Y (18/30 кВ)
Кабели без галогенов и огнестойкие кабели
Коммуникационные и телефонные кабели
Коаксиальные кабели
Дата-кабели для электроники и компьютерной техники
Кабель в оболочке для фотогальванических систем

NA2XS2Y (6/10 кВ)

Одножильный кабель с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой

Заявка:

Для прокладки непосредственно в земле, на открытом воздухе, в помещении и в кабельных каналах.

Конструкция:

1 ….. многожильные (RM) алюминиевые провода
2 ….. внутренний слой из полупроводящего материала
3 ….. изоляция жил из сшитого полиэтилена
4 … .. наружный слой из полупроводящего материала
5 ….. экран из медных проводов
6 ….. внешняя оболочка из полиэтилена (PE), черного цвета

Стандарты:

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 класс 2 (строительство)

Технические данные:

Испытательное напряжение	6 / 10 кВ	[кВ]	21 / 5 мин.
	12 / 20 кВ	[кВ]	42 / 5 мин.
	18 / 30 кВ	[кВ]	63 / 5 мин.
Диапазон температур	in motion		-5°C till +70°C
	fixed		-20°C till +70°C
Operating temperature	short circuit	° C	250
Время короткого замыкания	макс.	[сек]	5
Радиус изгиба	мин.	x диаметр	15
Воспламеняемость	standard		EN 60332-1-2

Number of cores and nominal cross section mm2	Aluminium цифра кг/км	Медь цифра кг/км	Общий диаметр ок. мм	Габаритный диаметр макс. значение ок. мм	Вес ок. kg/km	Current carrying capacity ground A	Current carrying capacity air A
6 / 10 kV
1 x 35 RM/96	103,0	190	23	28	600,0	145	153
1 x 50 RM/16	147,0	190	24	29	670,0	171	183
1 x 70 RM/16	206,0	190	26	31	770,0	208	228
1 x 95 RM/16	279,0	190	27	32	880,0	248	278
1 x 120 RM/16	353,0	190	29	34	950,0	283	321
1 x 150 RM/25	441,0	295	30	35	1. 150,0	315	364
1 x 185 RM/25	544,0	295	32	37	1.250, 0	357	418
1 x 240 RM/25	706,0	295	34	39	1.500,0	413	494
1 x 300 RM/25	882,0	295	36	41	1.700,0	466	568
1 x 400 RM/35	1.176,0	410	40	45	2. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
