Сварочный кабель, кабельные разъемы, вилки и наконечники

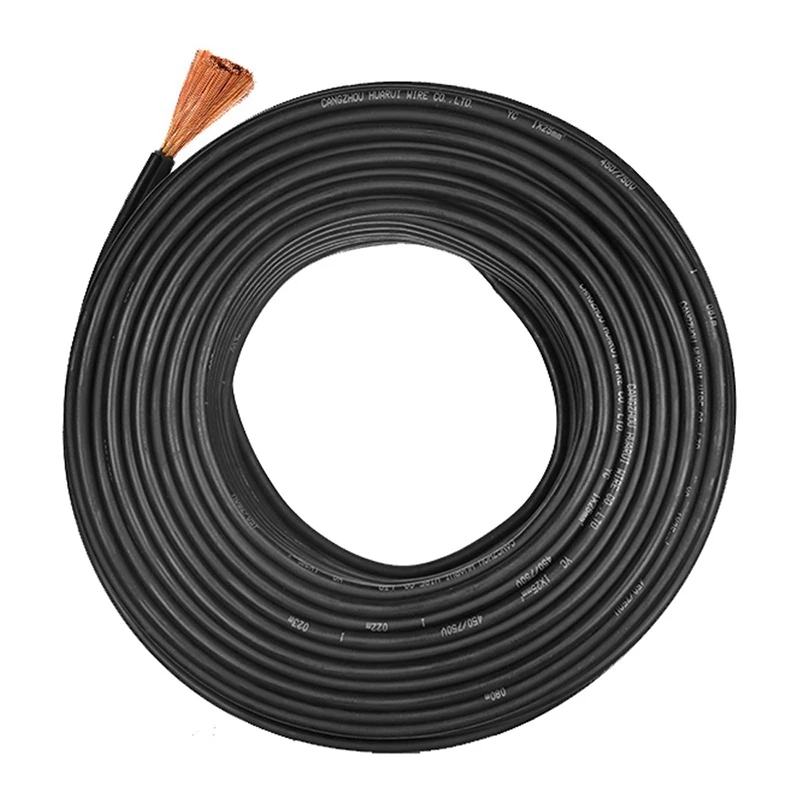

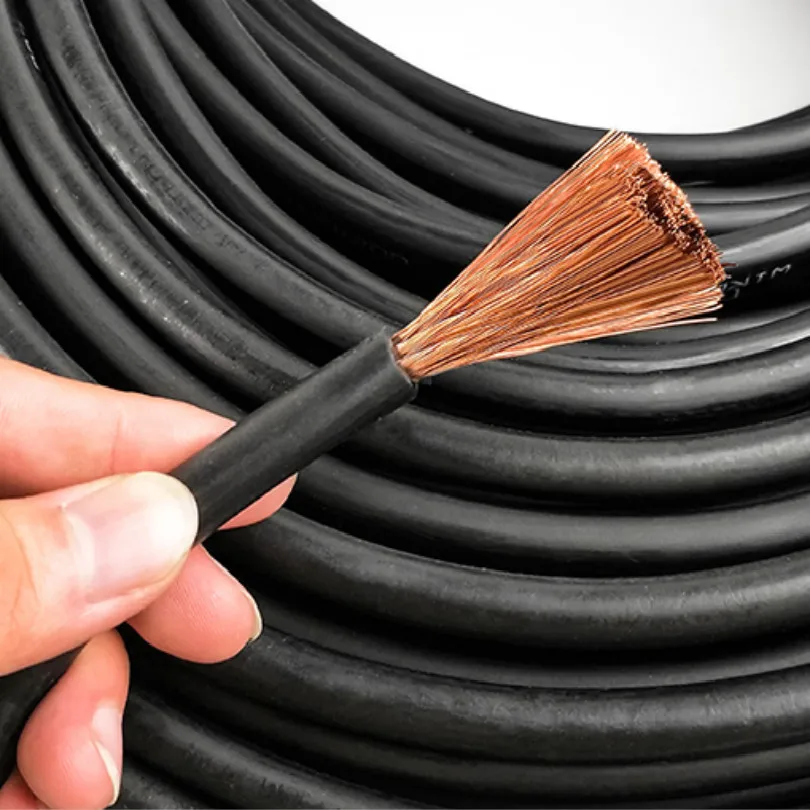

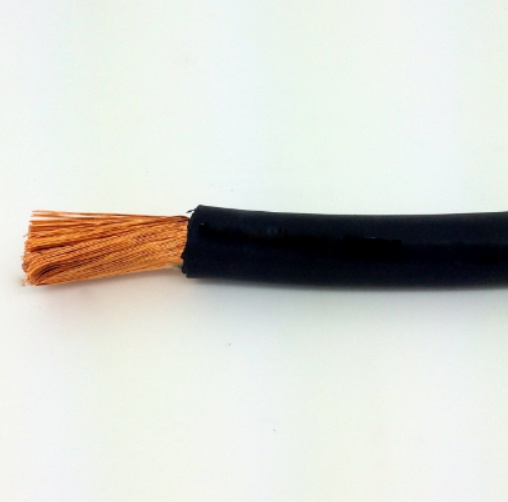

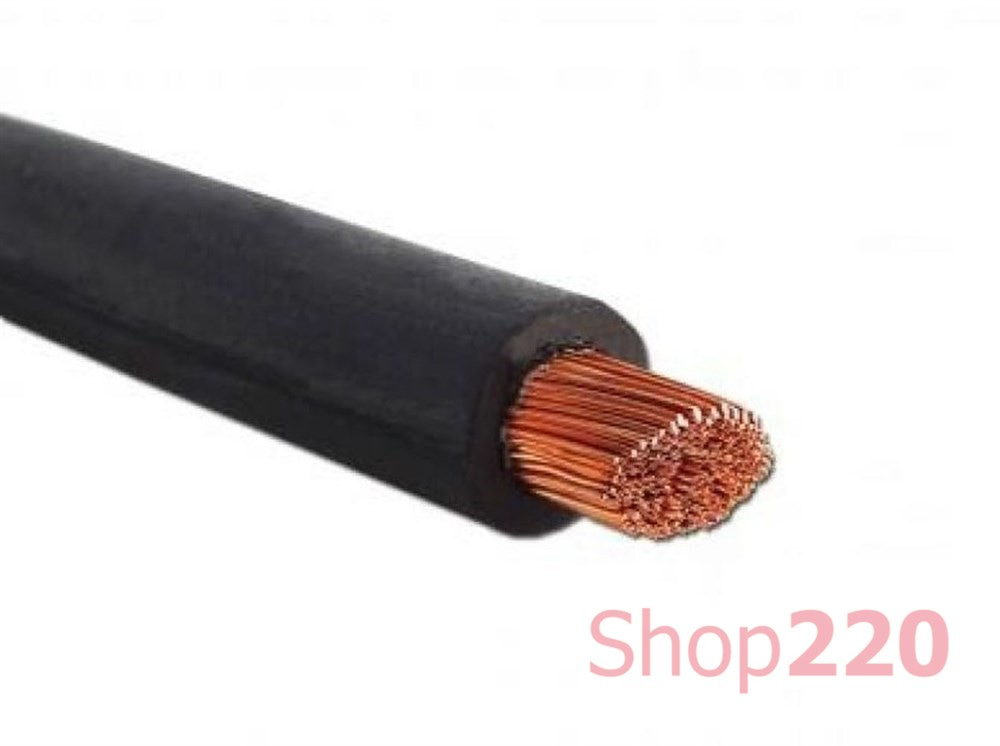

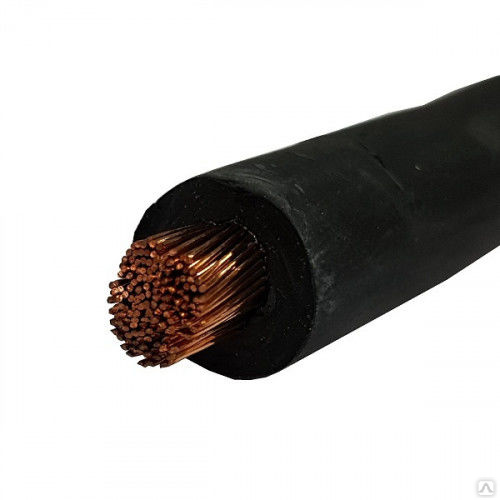

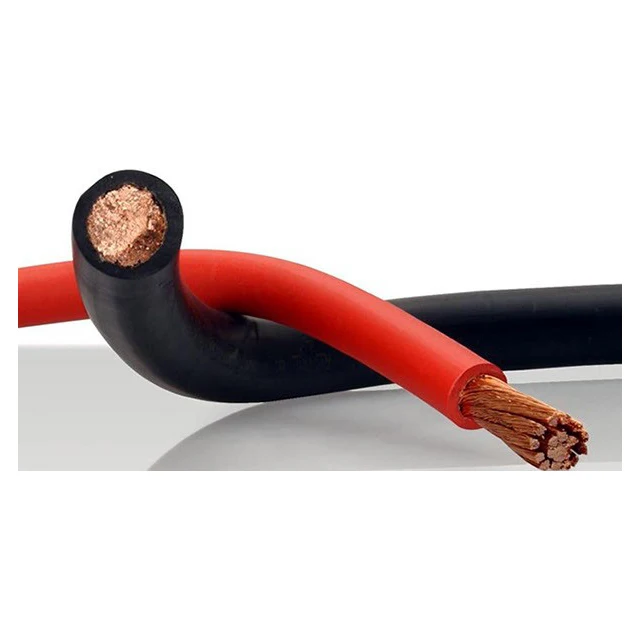

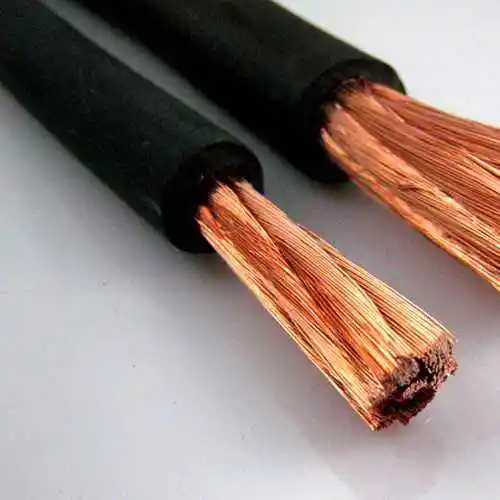

Кабель сварочный КГ

Купить сварочный кабель КГ

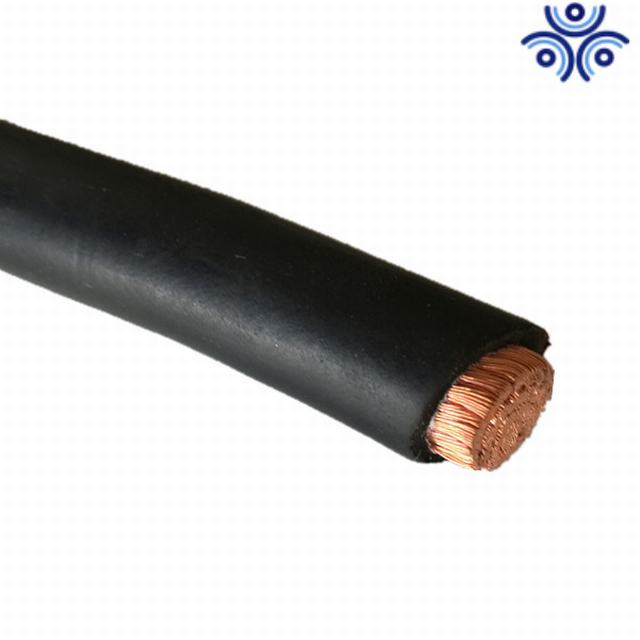

Кабель КГ — это гибкий силовой электрокабель из медной проволоки, изолированной резиновым покрытием из натурального или искусственного каучука. Проводящие ток жилы устойчивы к нагреву до +75С, благодаря чему он невосприимчив к воздействию солнечных лучей, а потому допускается его применение не только в помещениях, но и на открытом воздухе.

Для работы в разных условиях выпускаются специзделия с маркировкой:

КГ-Т, для выполнения поставленных задач в тропическом климате, при высокой влажности и диапазоне температур от -10С до +55С, в его составе до 40% олова.
КГ-У, для умеренных климатических зон.
КГ-ХЛ, расшифровываемый как кабель хладостойкий, не теряет работоспособности при изменении температурных режимов от -60 до + 50 С.

Изделия, помеченные буквами КГ, невосприимчивы к негативному влиянию масел, их изоляция относится к категории негорючих материалов. Применяются для подключения мобильных установок к электросетям с переменным напряжением до 0,66КВ. Отличаются длительностью эксплуатации, могут использоваться более четырех лет. Легко переносят влажную среду до 100% и сильнейшие вибрации.

В нашем ассортименте имеется:

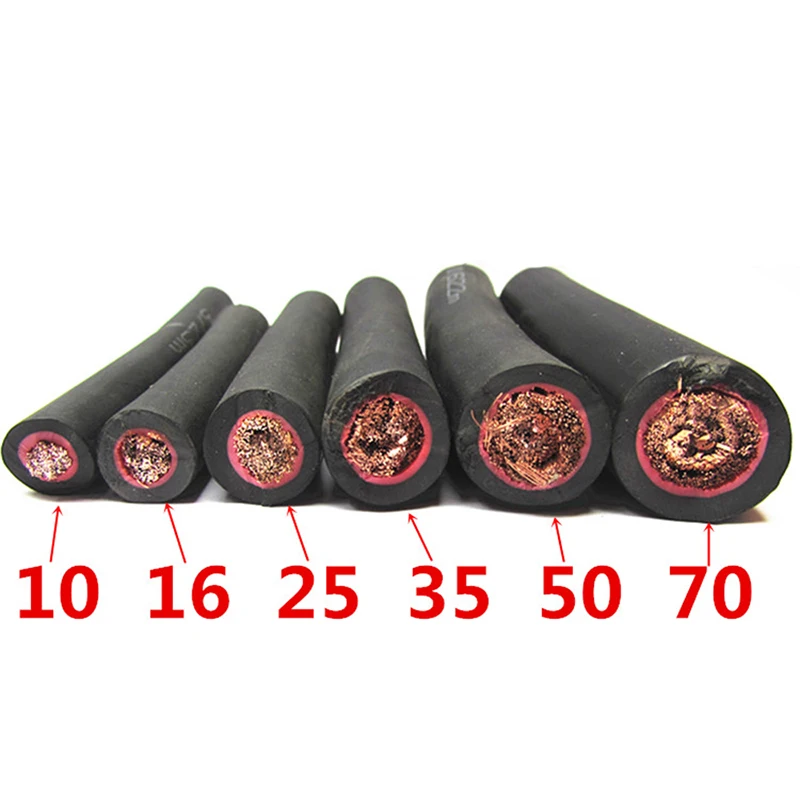

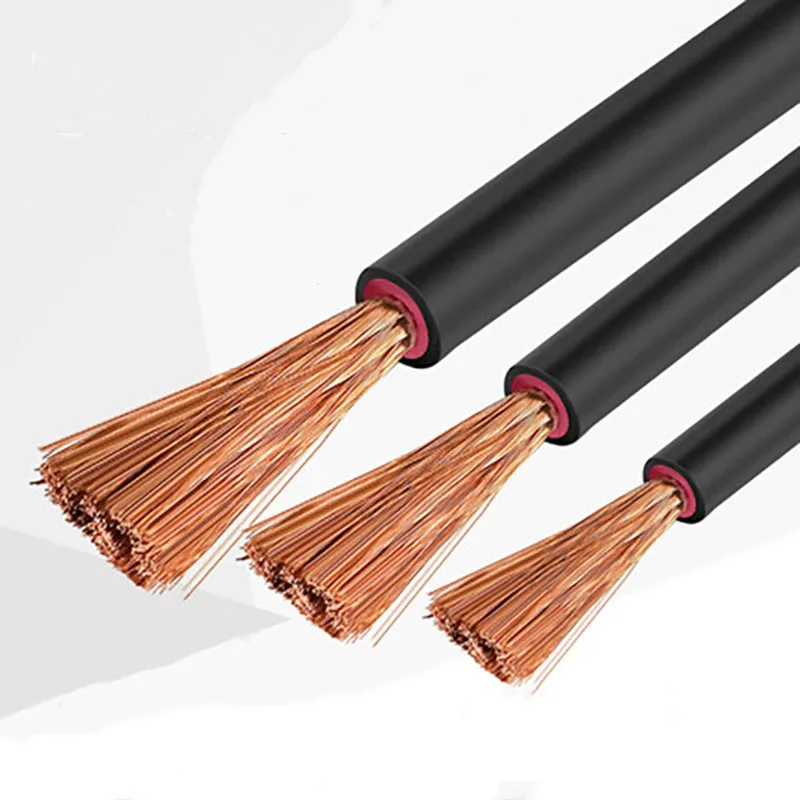

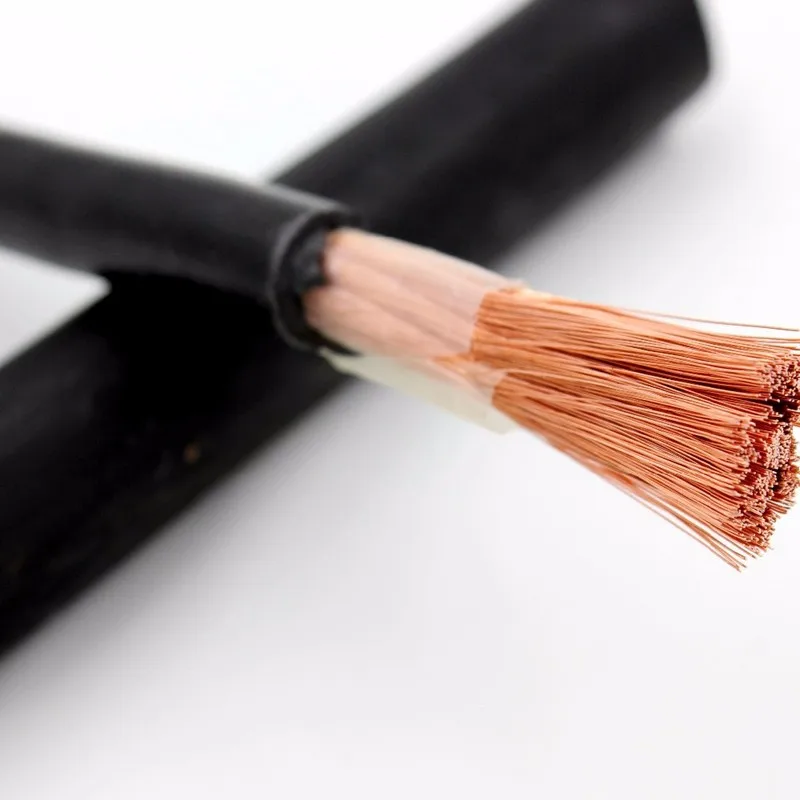

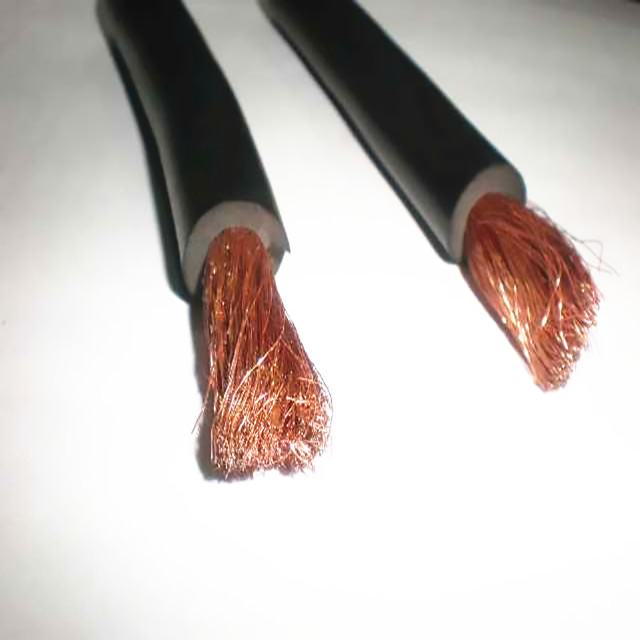

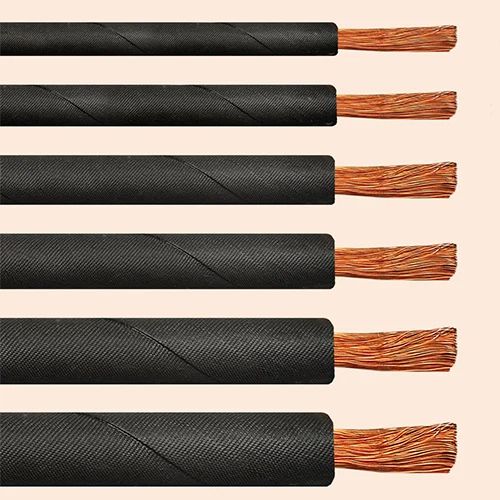

Кабель КГ 1*10

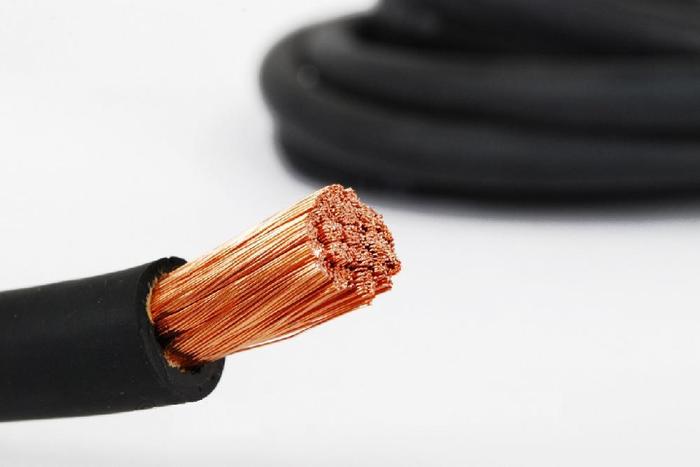

Кабель КГ 1*16
Кабель КГ 1*25
Кабель КГ 1*35

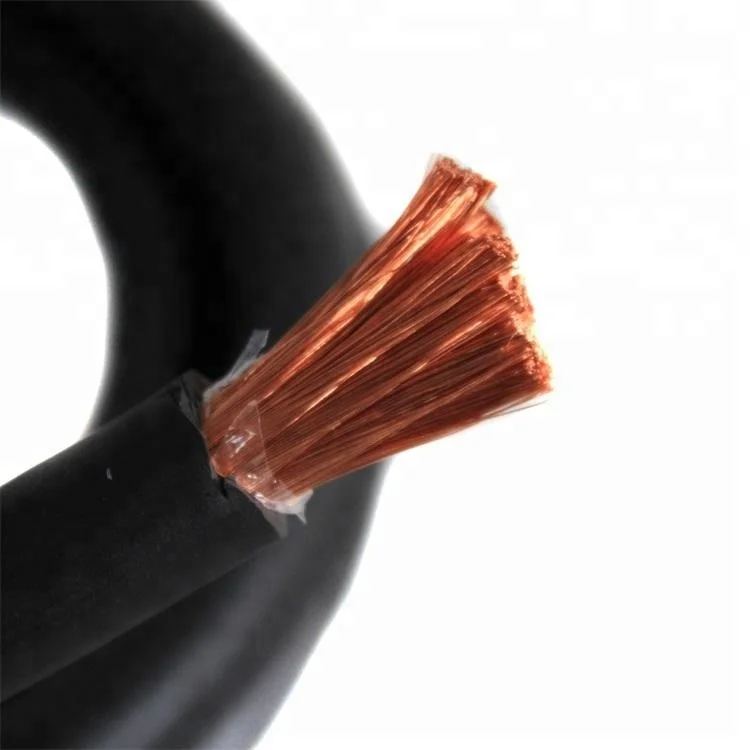

Кабель КГ 1*50
Кабель КГ 1*70
Кабель КГ 1*95
и другие

Кабельные вилки и разъемы

Купить кабельную вилку и разъем

Для включения сварочных аппаратов и другого электрооборудования обязательны соединительные элементы, обеспечивающими доступ к получению электропитания в 220 или 380 В, к центральным или к автономным источникам обеспечения энергии, например, к генератору, находящемуся на значительном расстоянии. Стыковка производится с помощью соответствующих по скорости передачи электроэнергии кабельных:
– розеток, предназначенных для подсоединения сварки к энергоисточникам, а также для объединения электрокабелей и проводов;
– вилок, применяемых для создания контакта.

Важно! Во избежание перегрузки показатели сети и подключаемого оборудования должны соответствовать. Составные части для переносок подбираются в соответствии с параметрами тока.

В нашем ассортименте имеется:

СКР-25 гнездо
СКР-25 вставка
СКР-31 гнездо
СКР-31 вставка
СКР-50 вставка
СКР-50 гнездо
СКР-70 вставка
СКР-70 гнездо
СКРП-25 гнездо
СКРП-31 гнездо
СКРП-50 гнездо
и другие

Кабельные наконечники

Купить кабельный наконечник

Соединение проводников приводит к возникновению переходного напряжения в местах стыковки и сопровождается самым высоким нагревом во время передачи электроэнергии, что может стать причиной возгорания. Для подсоединения электрокабеля к аппарату для сварки, к большинству клемм заземления и к держакам, а также для безопасности использования сварочных установок необходимо создать качественное соединение. Наиболее надежным способом было и остается применение наконечников. Это вполне доступные по стоимости средства изоляции, отличающиеся формой, размерами и материалами изготовления. Их производят из алюминия или электротехнической луженой меди.

В нашем ассортименте имеется:

Наконечник кабельный луженый медный (КГ 1*16)
Наконечник кабельный луженый медный (КГ 1*25)
Наконечник кабельный луженый медный (КГ 1*35)
Наконечник кабельный луженый медный (КГ 1*50)
и другие

Специализированный кабель, вилки и разъемы, а также наконечники являются неотъемлемой частью оборудования, используемого для подачи питания электросварочных агрегатов. Эти составные системы применяются в процессе осуществления электромонтажных, строительных и производственных работ. Поэтому необходимо с особой тщательностью подходить к их подбору, учитывать такие характеристики, как мощность, сечение и гибкость.

Купить сварочный кабель, кабельные разъемы, вилки и наконечники

В нашей компании СВАРлайн Вы можете купить сварочный кабель, кабельные разъемы, вилки и наконечники в Саратове (Саратовской области), а также другие приспособление и расходные материалы для сварочного оборудования. Если Вы не нашли какого-либо производителя, либо товар у нас на сайте, то можете обратится к нашим менеджерам для подробного уточнения, есть ли у нас в продаже данная продукция. Наши специалисты с радостью Вам помогут.

Наверх

Как соединить сварочные кабеля между собой – 3 простых способа

Недостаточная длина провода, идущего в комплектации со сварочным аппаратом, во время работы произошел обрыв или повреждение шнура – причины, по которым может понадобиться соединение сварочных кабелей между собой.

Качество выполняемых работ и безопасность человека будут зависеть от надежности контактных соединений проводников.

Особенности сварочных кабелей и их соединения

Сварочный кабель используется в виде соединяющего звена между специальными электрическими держателями и источником тока. Он изготавливается из медной или алюминиевой проволоки, имеет большое сечение и изоляцию, обеспечивающую защиту от влаги и механических повреждений. Изделия данного типа характеризуются:

высокой гибкостью,
минимальным сопротивлением.

Перед тем как соединить сварочные кабеля между собой, необходимо очистить их от оксидной пленки.

Важно! Между собой можно соединять только провода, выполненные из однородных металлов – медь с медью, алюминий с алюминием.

В каких случаях нужно соединение

Инверторы для сварки комплектуются короткими проводами, что создает трудности при выполнении работ на высоте и в труднодоступных местах.

Соединение сварочных кабелей методами пайки, сварки или установки специальных разъемов расширяет возможности техники и исключает необходимость ее удерживания на плече. При осуществлении поставленной задачи нужно учитывать, что максимальная протяженность не должна превышать 30-40 м.

Распространенные способы соединения

Перед тем как соединить сварочный кабель методом обжима, необходимо приобрести алюминиевые или медные гильзы. Подобрать изделия можно в каталоге. Здесь представлен широкий ассортимент соединителей, комплектующих и других электронных компонентов – кабелей, сборок, печатных плат, отличающихся высоким качеством и демократичной стоимостью.

Пайка – второй востребованный способ соединения медных кабелей. Он предполагает покрытие предварительно разогретых концов жил посредством расплавленного припоя. После затвердевания последнего достигается высокая прочность и хорошая электропроводность изделия. Подходит эта технология для проводников небольшого сечения.

Основные преимущества пайки – простота и экономичность. К подготовительным мероприятиям можно отнести:

избавление от изоляции,
скрутку,
очистку,
обработку флюсом.

После пайки необходимо смыть остатки, нанести лак, изоляцию в виде ленты или термоусадочной пленки.

Важно! Промежуточным этапом пайки является скрутка проводов. В качестве самостоятельного метода она запрещена нормативными документами ПУЭ.

Так как соединить 2 сварочных кабеля большого диаметра позволяет в монолитную конструкцию сварка, этот метод используется часто. Для соединения проводов применяется специальный аппарат ВКЗ-1, похожий на пистолет. Преимущества метода – высокая прочность контакта, стойкость к механическим воздействиям, недостатки – необходимость в зачистке провода на 10 см, сложность выбора силы тока, невозможность разъединения элементов.

Соединение сварочного кабеля разъемами

Самым простым и эффективным методом соединения сварочных проводников признан способ с использованием разъемов. Чтобы выполнить его правильно, нужно грамотно подойти к выбору:

марки сварочного кабеля,
разъемов,
наконечников,
вилок и клемм.

Выбор кабельного соединителя зависит от сечения проводника. Последнее можно определить посредством микрометра или штангельциркуля. Разъем может иметь площадь в 10, 25, 35…120 мм2. Существует две конструкции приспособлений – штыревая («папа») и гнездовая («мама»). Для их подключения к оборудованию нужны специальные гнезда, выполняющие роль ответной составляющей вилки.

При покупке наконечников нужно обращать внимание на типоразмер (должен соответствовать площади сечения провода) и материалы изготовления. Предпочтение стоит отдавать изделиям с хромовым напылением, препятствующим окислению.

Соединение способом обжима является предельно простым. Оно заключается в очистке изделий от изоляции, объединении жил в пучки, надевании разъемов и их зажимании.

Установка наконечника: принципы процесса

Так как правильно соединить сварочный кабель при помощи наконечников, эта процедура чаще всего выполняется для удлинения и создания удобной формы конца токопроводящей жилы, необходимой для присоединения к зажиму аппарата. Для ее осуществления нужно зачистить и обработать провод пастой, поместить наконечник на конец кабеля и прижать его до упора. После этого следует опрессовать изделие клещами или матричным прессом.

Чтобы увеличить мобильность сварочного аппарата, можно удлинить провод, используя разные технологии соединения. Специалисты нашей компании «ВКС» рекомендуют применять разъемы, подобранные по сечению и составу жильного пучка, соблюдая последовательность и правила используемого способа. Для покупки электротехнических комплектующих нужно перейти в каталог. При возникновении трудностей с выбором наш менеджер предоставит профессиональную консультацию.

Сварочный кабель: основные характеристики и требования

10. 03.2019 0 bogdann.tech Кабели и провода Электропроводка

Для надежного соединения отдельных элементов металлоконструкций между собой широко используют различные типы сварочных аппаратов. Одним из ключевых его компонентов, кроме электронного блока, является кабель сварочный, по которому организовывается подача тока в зону соединения деталей. Очевидно, что это изделие должно отвечать четким техническим требованиям, обладать определенными конструктивами, с которыми постараемся разобраться далее.

1 Типичная конструкция и маркировка силового провода

2 Ключевые требования к сварочным проводам

3 Выбор поперечного сечения кабеля

4 К вопросу о соединении и удлинении кабелей

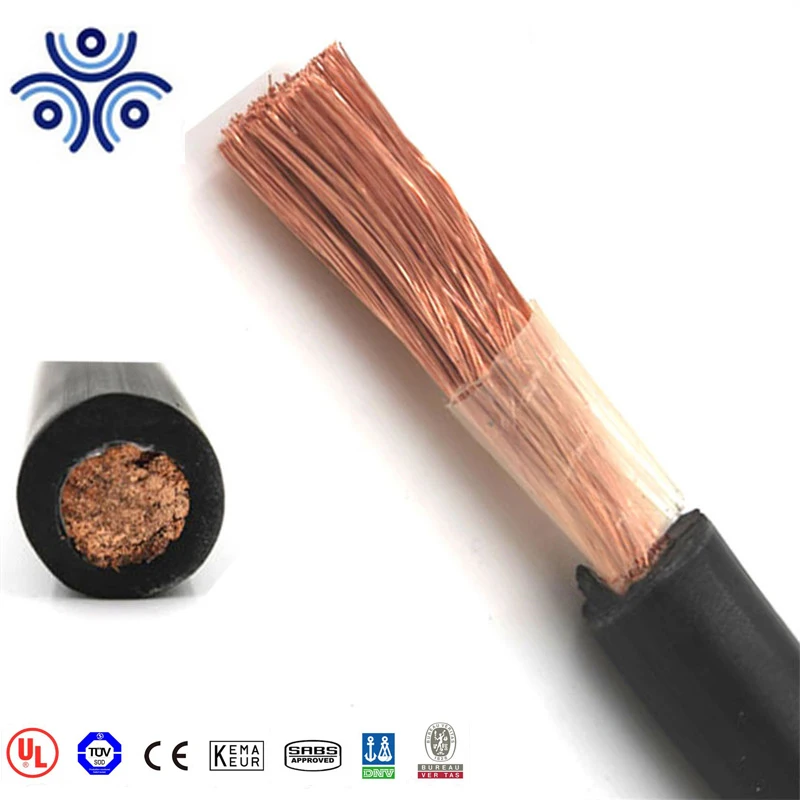

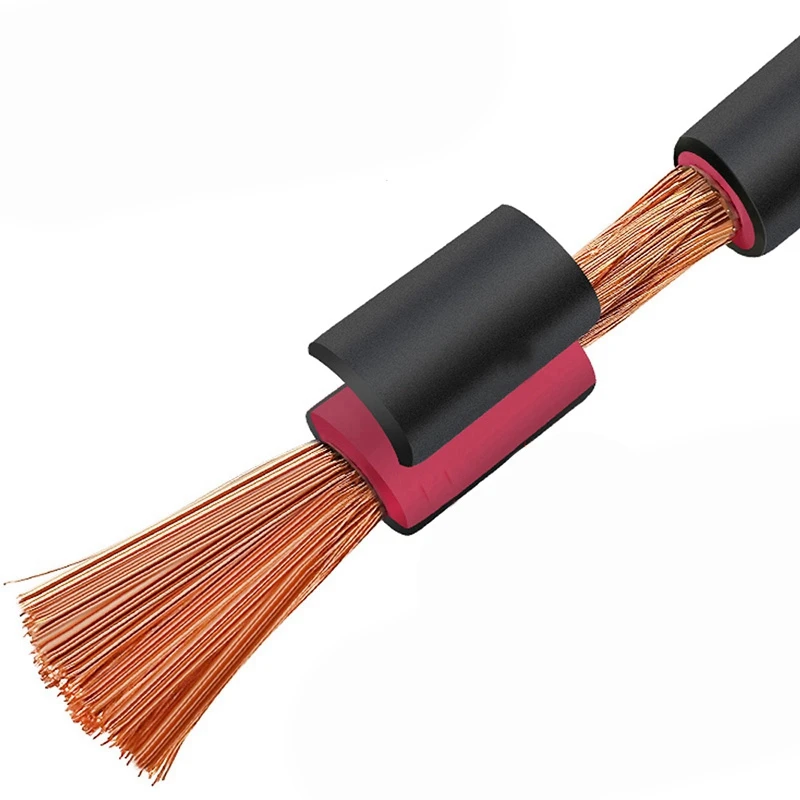

Типичная конструкция и маркировка силового провода

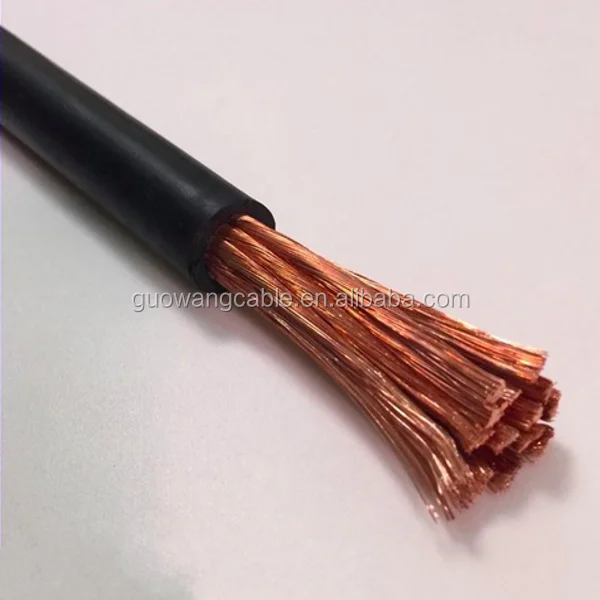

Каждая отдельная прожилка имеет диаметр около 0,2 мм и обязательно пролуживается. Конструктивные особенности этих изделий рассмотрим на примере кабеля марки КГ.

Как можно видеть на рисунке вверху, силовые провода этой марки состоят из пяти основных компонентов:

Собственно, токопроводящая жила из медных проволок по 5 классу,
Базовая обмотка жилы, для которой используется пленка из полиэтелентерефталата,
Основная изоляция жилы из каучуковой резины,
Второй слой обмотки,
Основная резиновая изоляция кабеля. Сырьем для нее может служить изопреновый или бутадиеновый каучук.

На примере можно видеть четырехжильный кабель, но для переносного сварочного аппарата, например, инвертора обычно используют одножильные сечением от 16 до 95 мм2. Принципы маркировки таких проводов можно видеть на следующей иллюстрации:

В частности, двухжильные кабеля, представляющие собой комбинацию анодного и катодного проводников, используют для передачи высокочастотного тока при импульсном методе сварки. Как и в предыдущем примере, основу токопроводящей жилы представляет медная проволока. Автоматические сварочные аппараты, используемые для организации неразъемных соединений труб с идеально ровным швом, обычно комплектуются трехжильными кабелями.

Для многожильных кабелей обычно применяют несколько иные буквенно-цифровые обозначения: КС – кабель сварочный, П – полимерная изоляция, ВЧ (П) – переменный или постоянный ток высокой частоты.

Ключевые требования к сварочным проводам

Учитывая специфические условия эксплуатации этих кабелей, к ним предъявляются достаточно жесткие требования, в частности:

Высокая механическая прочность, ударостойкость, хорошее противодействие агрессивным веществам и средам,
Оплетка кабеля должна быть изготавливаться на базе полимеров и предотвращать возможное оголение токопроводящих жил,
Изоляция должна выдерживать множественные циклы скручивания без механических повреждений,
Базовая изоляция кабеля должна выполняться из шланговой резины с дополнением в виде полимерных пленок,
Сечение провода должно соответствовать создаваемой аппаратом нагрузке.

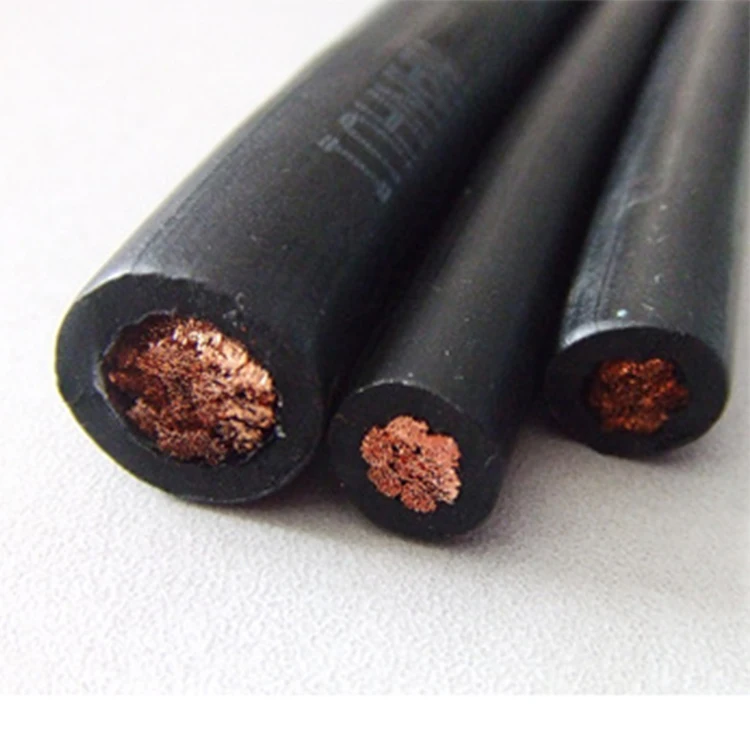

Выбор поперечного сечения кабеля

Неправильный выбор этого параметра может привести к возникновению токов короткого замыкания, что в итоге вызывает тепловое и механическое повреждение всего устройства и отдельных его узлов, например, контроллера тока. Также недостаточное сечение вызывает конденсацию тока на предохранителях, а вместе с ним – автоматическое отключение прибора встроенной системой защиты.

Примерное соответствие номинального тока аппарата и сечения токопроводящего кабеля можно представить в виде таблицы:

Провода современного сварочного аппарата соединяются байонетным или клеммным способами. В первом случае контакт осуществляется за счет спаренных элементов штекера («папа») и гнезда («мама»), которые входят в зацепление. Сам штекер представляет собой штырь с винтовым зажимом жилы, который вставляется в резиновую изолирующую муфту конусообразной формы. Штырь изготавливается из латуни, имеет рабочую (контактную) длину 12 и 20 мм при диаметре 9 и 13 мм соответственно. На внешней поверхности сдержится прямоугольный отлив, которым штырь входит в зацепление с пазом гнезда. Другой вариант организовывается за счет плоского клеммного наконечника под винт. Таким способом, чаще всего кабель соединяется с держателем электродов.

К вопросу о соединении и удлинении кабелей

Что касается удлинения силовых сварочных проводов, то однозначно утвердительного или отрицательного ответа на этот вопрос не существует. Некоторые опытные данные могут свидетельствовать об ухудшении качества шва в таком случае, но очевидных предостережений нет ни в одном руководстве.

Если все же прибегать к подобному решению вопроса, то чаще всего используют специальные байонетные кабельные гнезда и штыри. При этом особое внимание уделяется сопоставлению сечений отдельных участков проводов.

bogdann.tech

Администратор сайта Electricvdele.Ru

Next Как подключить трехфазный двигатель к однофазной сети
Previous Как самому переделать генератор из асинхронного двигателя?

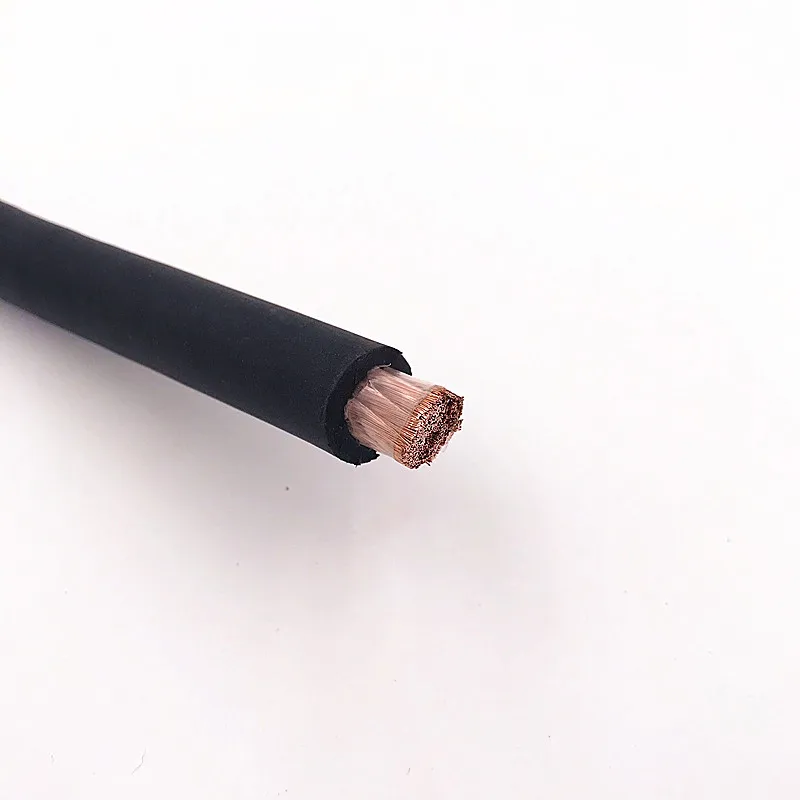

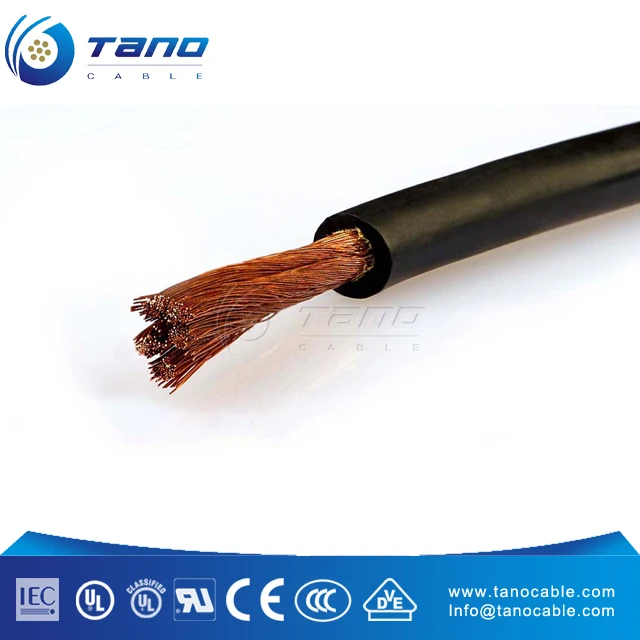

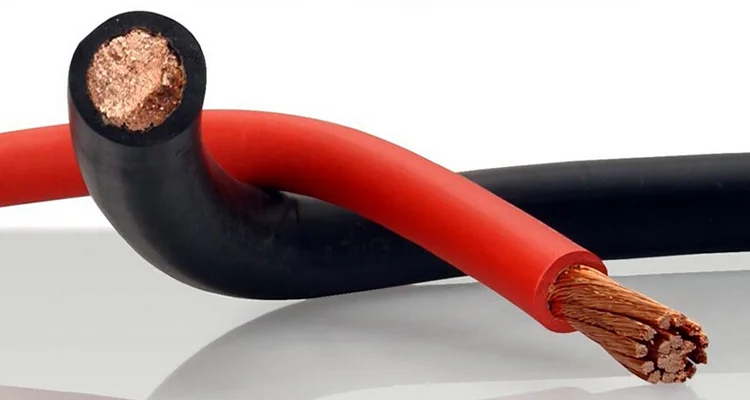

Кабель сварочный сечение

Главная » Статьи » Кабель сварочный сечение

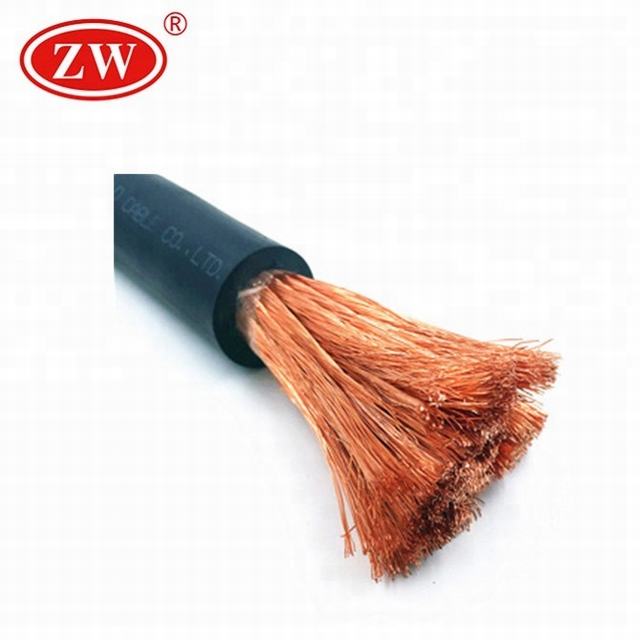

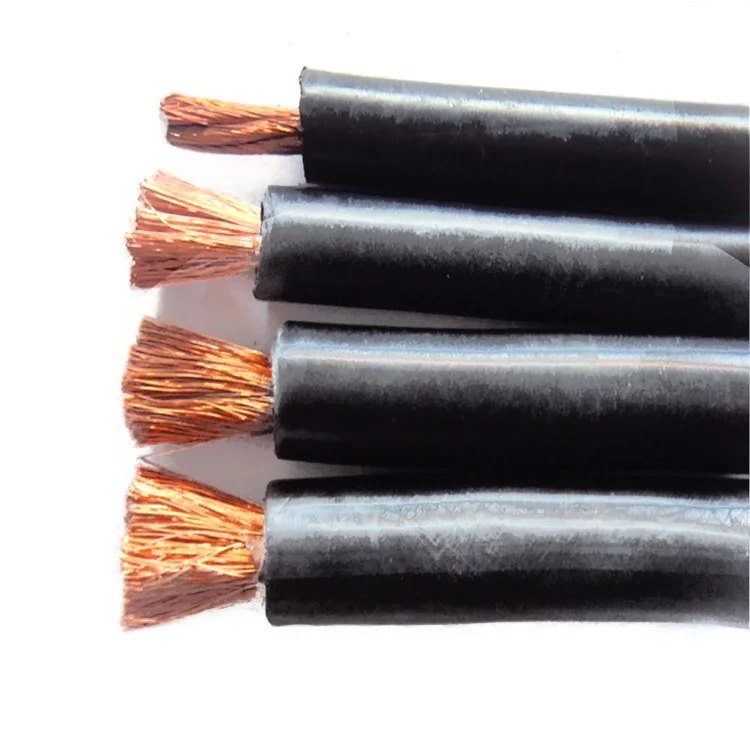

Сварочные кабели

otdelka-profi.narod.ru

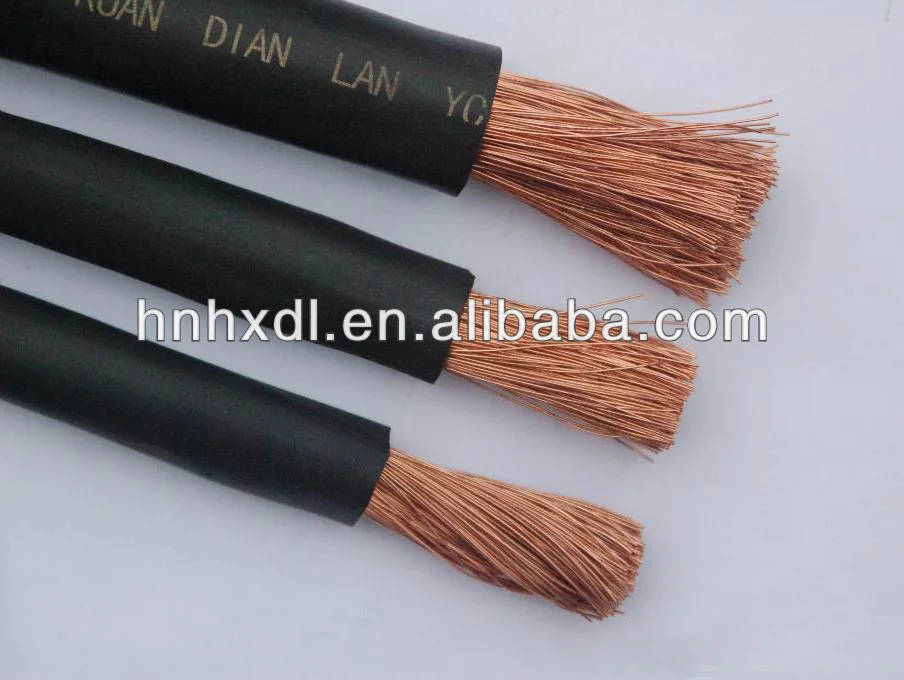

Как правильно выбрать сварочные кабели?

Сварочный кабель – это в первую очередь безопасность и удобство работы. В данном материале хотелось бы выделить практичную сторону использования оборудования. Расставить приоритеты в выборе и применить классификацию по прямому назначению типов кабеля для сварочных работ.

Главное в сварочном кабеле — отсутствие залома между держателем и углом перегиба в течение всего срока использования кабеля. Сварочный кабель обязан быть очень эластичным и так же иметь крайне удобную обмотку.Чаще всего, такие кабеля производят из меди. Максимум эффективности будет у изоляции из высокопрочного ПВХ. Из-за супер агрессивной среды в которой регулярно находятся сварочные кабеля, стойкость к загрязнениям, прямым солнечным лучам и влагостойкость — основные показатели его эластичности. Существует масса полимеров для реализации обмотки и изоляции, для жителей СНГ хорошо знаком витой с медным сердечником. Чем выше плотность медной проводки в кабеле, тем большей эффективностью будет обладать сварщик. Подбор сечения кабеля пропорционален сварочному оборудованию к которому будет подключен кабель.

Главные особенности сварочного кабеля

По причине высокого числа ампер при использовании сварочных работ, провод для их осуществления обязан отвечать всем нормам техники безопасности.

Механическая стойкость — один из самых важных параметров. Каждый сварщик сматывает и разматывает свои кабеля по несколько раз в день. Если Вы работаете в мобильной группе монтажников, лучше использовать круглые кабеля. Подбирайте его исходя из Вашей специфики — метраж обязательно должен отвечать запросам мощности сварочного аппарата. Проверяйте кабель на вытягивание, т.к. при случаях может произойти вытягивание в оплётке. Механические повреждения должны быть тщательно заизолированы. Используйте негорючие диэлектрики и покрывайте места деформации слоем смол с применением эбоксида. Очень хорошо если в вашем рабочем кабеле будет слой из полипропилена. Выбирайте кабель с сердечником в шланговой резине. Проверьте есть ли в нем просыпка из мела либо талька. Часто такие образцы сразу видно по плотности самого изделия.

Маркировка сварочных кабелей по целевому назначению

Главные отличия типов кабеля для сварки следующие:

одножильные провода – наиболее распространенный в быту вариант. Можно встретить в переносных сварочных аппаратах, которые сейчас получили широкое распространение благодаря инверторному типу приборов.
двужильные – две жилы в кабеле — позволяют с помощью анода и катода проводить переменным током резку металла, ток используемый для сварочным работ — импульсный
провода из 3-х жил для получения струйного шва и промышленного назначения.

Виды современных проводов для проведения сварочных работ

Подвиды кабеля марки КГ:

КГ-ХЛ — применяют для сварочных работ в лютые морозы более -60°С
КГ-Т — используется для работы в высоких температурах, имеет защитное покрытие изоляции. Очень важна целостность изоляционного покрытия, поэтому влияние плесени или прямых солнечных лучей крайне отрицательно. Использовать такой тип проводов рекомендуется в Краснодарском Крае или Крыму.
КГ-КОГ1 — наиболее гибкий тип кабеля для сварки. Содержит внутри гибкую жилу. Его лучше выбирать при возведении металлоконструкций на высоте или крупных объектов в закртых помещениях.
КГН — тип провода в негорючей обмотке. Не самый дешевый вариант, но 100% надежный.

liveposts.ru

Как выбрать кабели для сварочных работ

Сварочный кабель необходим для соединения сварочного аппарата с держателем электрода и зажимом массы – самим изделием, которое будет подвергаться электрической сварке. Обычно это одножильный кабель, но проводников может быть и несколько. Все они имеют круглое сечение. Каждая жила скручена из определенного количества тонких медных проволочек, имеющих диаметр от 0,18 до 0,2мм. В некоторых марках сварочного кабеля медная проволока обработана лужением.

Наружная оболочка кабеля выполняется из особых сортов шланговой резины, отличающихся высокой прочностью. В многожильных вариантах дополнительные слои полимерной пленки предотвращают «слипание» жил с их резиновой изоляцией. В некоторых случаях функцию такого защитного барьера выполняет тальк или схожие с ним по физическим свойствам вещества. Иногда оболочка выполняет маркировочную функцию, одно- и двужильном кабелях расцветка изоляции не нормируется.

Разные варианты исполнения оболочки позволяют производителям изготавливать кабели для особых климатических условий:

холодостойкий (КГ-ХЛ) – для проведения работ в местностях, отличающихся холодным климатом с температурой воздуха до -60°С;
антисептированный или тропический (КГ-Т) – для выполнения работ в условиях высоких температур (до +55°С) и повышенной влажности, например, в условиях тропического климата, когда возникает риск повреждения кабеля микроорганизмами и плесневыми грибками.

Подбор марки и типа кабеля необходимо осуществлять, исходя из данных о технических параметрах того сварочного аппарата, в комплекте с которым он будет эксплуатироваться. Кроме этого следует учитывать условия окружающей среды (температура воздуха, влажность и пр.) во время выполнения сварочных работ. Грамотный выбор сварочного кабеля – залог безопасности оператора и гарантия длительного срока службы сварочного оборудования, ресурс самого кабеля.

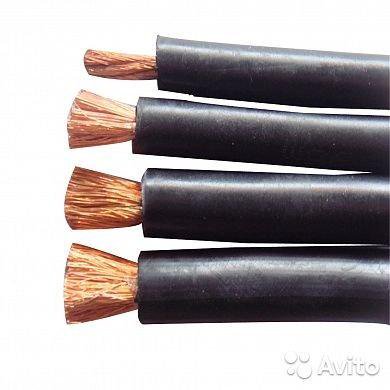

Кабель КГ фирмы «Камский кабель»

Опытные специалисты супермаркета «Планета сварки» рекомендуют при эксплуатации сварочных установок использовать одножильный кабель КГ различного сечения от компании «Камский кабель». Вся кабельно-проводниковая продукция этого предприятия, оснащенного современным оборудованием и имеющего мощную испытательную базу, отличается высоким качеством и соответствует всем установленным российским и международным стандартам.

Применяется он в электрических сетях и постоянного, и переменного тока. В первом случае напряжение в сети не должно превышать 1000В, а во втором – 660В при частоте не выше 400Гц. С помощью кабеля КГ осуществляется подключение к сети мобильных установок и агрегатов. Кроме комплектации сварочных аппаратов, его используют для стационарной прокладки при запитывании кранового оборудования, передвижных механизмов.

Продукцию пермского завода ООО «Камский кабель» отличают следующие достоинства:

Устойчивость к различным механическим нагрузкам: разрыв, удары истирание и пр.
Устойчивость к воздействию агрессивных химических веществ: масло, кислоты и пр.
Прочность, эластичность, гибкость даже в условиях высоких и низких температур окружающей среды.
Способность выдерживать многократное разматывание и сматывание.

Перейти в каталог

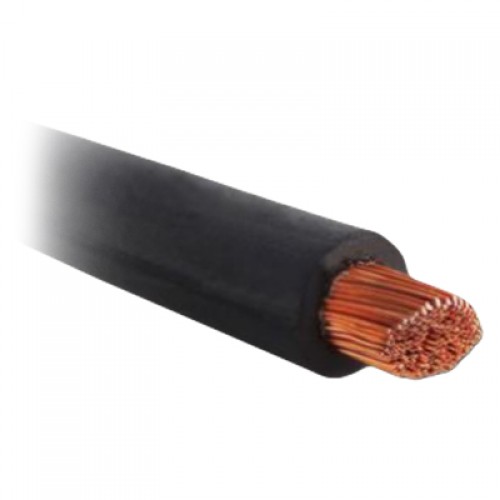

КГ «Камкабель» – это одножильный гибкий силовой кабель 5 класса, выдерживающий нагревание токоведущей жилы до 75 градусов. Он подходит к аппаратам для ручной, автоматической и полуавтоматической дуговой сварки, применяемым в том числе на улице и во влажных помещениях.

Изоляционная оболочка его выполнена в виде единой резиновой шланги типа РТИШМ из каучука, натурального и бутадиенового. Такая изоляция не боится ультрафиолетового излучения, не поддерживает горение. Кабель КГ допускает изгиб с радиусом до 8 своих диаметров.

Сечение жил кабеля КГ«Камкабель» может варьировать от 16 до 150 мм2. Наиболее востребованными являются одножильные силовые кабели с поперечным сечением проводника 16, 25 и 35мм2 и маркировкой, КГ 1х16, КГ1х25, КГ 1х35. Различие этих трех типов кабеля заключается в том, что для каждого из них строго определена максимальная допустимая токовая нагрузка при производстве сварочных работ. Если и КГ1х25 «потянут» 195А и 248А соответственно, то КГ 1х35 будет корректно функционировать при токе в 301А. Очевидно, что для конкретного аппарата со своими силовыми характеристиками, необходимо выбирать кабель определённого сечения, тогда оборудование в полной мере раскроет свой потенциал.

Обратиться в супермаркет «Планета сварки» – это прекрасная возможность быстро и недорого приобрести сварочные кабели с логотипом «Камкабель». Мы работаем напрямую с заводом-производителем, поэтому цены на предлагаемые нами марки кабеля просто не могут быть высокими. Достаточно позвонить нам, чтобы наши специалисты оперативно подобрали необходимый кабель для любого сварочного агрегата и оформили заказ. Мы бесплатно доставим купленный вами товар в любой район Оренбурга, по России отправим заказ транспортной компанией.

planetasvarki.ru

Характеристики сварочных кабелей: сечение и прочие параметры выбора

ОГЛАВЛЕНИЕ

Типичная конструкция и маркировка силового провода
Ключевые требования к сварочным проводам
Выбор поперечного сечения кабеля
К вопросу о соединении и удлинении кабелей

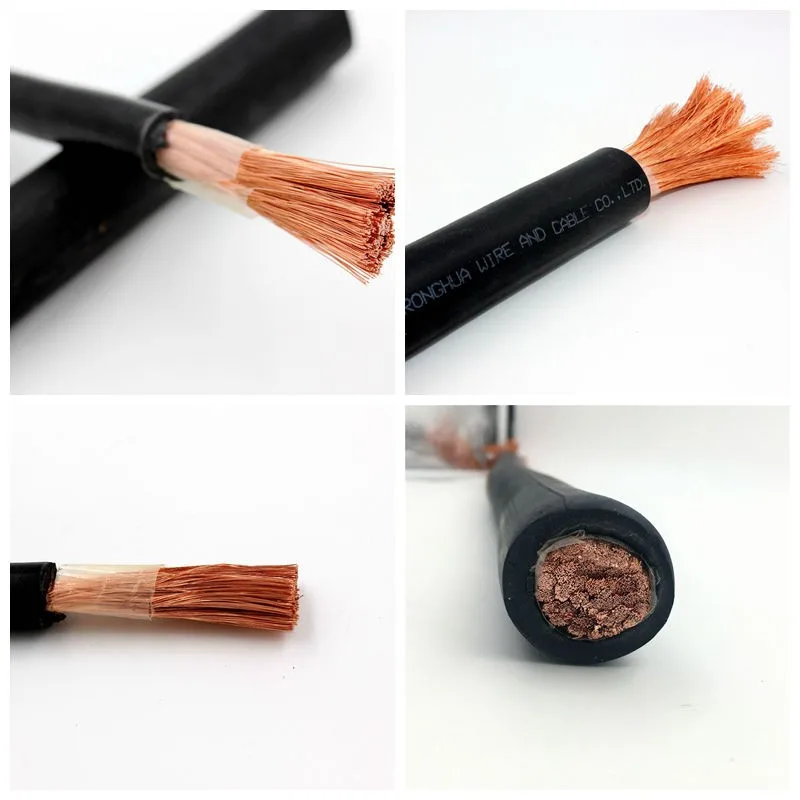

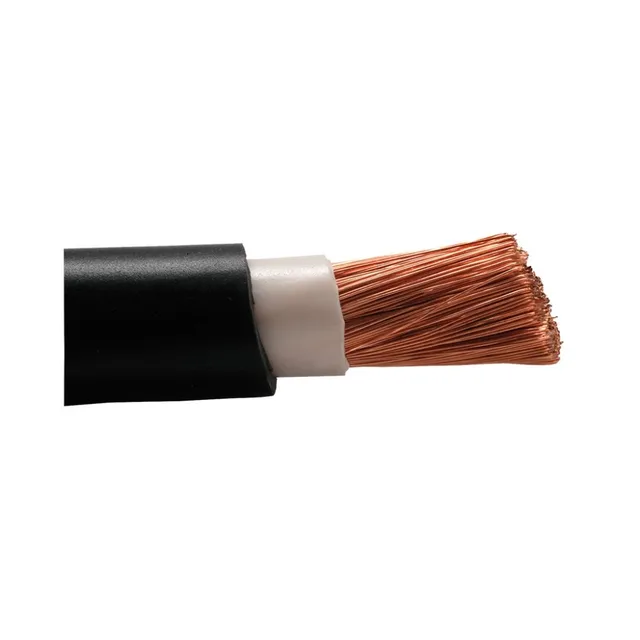

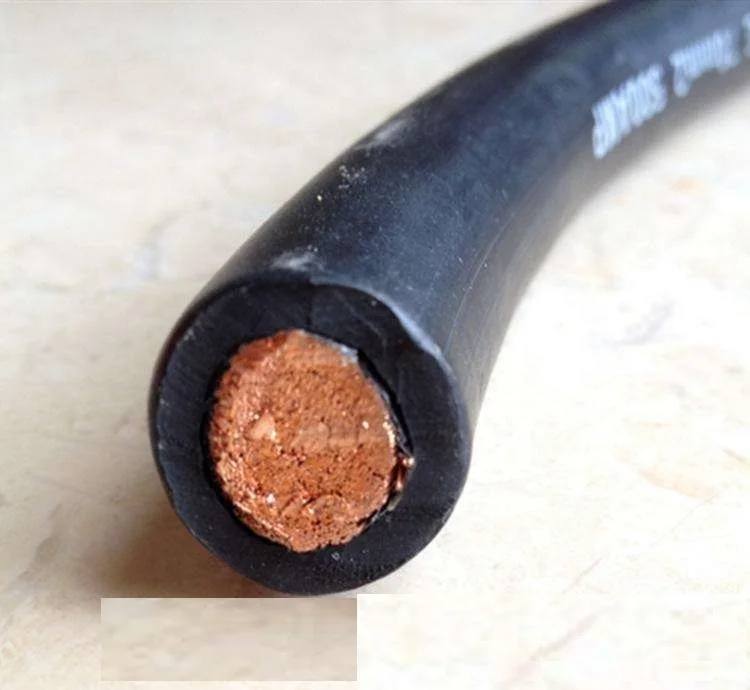

Типичная конструкция и маркировка силового провода

Практически любое подобное изделие представляет собой гибкий изолированный силовой провод, основу которого составляют переплетенные токопроводящие жилы разного суммарного сечения. Каждая отдельная прожилка имеет диаметр около 0,2 мм и обязательно пролуживается. Конструктивные особенности этих изделий рассмотрим на примере кабеля марки КГ.

Как можно видеть на рисунке вверху, силовые провода этой марки состоят из пяти основных компонентов:

Собственно, токопроводящая жила из медных проволок по 5 классу;
Базовая обмотка жилы, для которой используется пленка из полиэтелентерефталата;
Основная изоляция жилы из каучуковой резины;
Второй слой обмотки;
Основная резиновая изоляция кабеля. Сырьем для нее может служить изопреновый или бутадиеновый каучук.

Несмотря на то, что в схеме обозначения количество токопроводящих элементов ограничено одним, это вовсе не догма и в зависимости от условий сварки, метода и потребляемой мощности, этот параметр может меняться. В частности, двухжильные кабеля, представляющие собой комбинацию анодного и катодного проводников, используют для передачи высокочастотного тока при импульсном методе сварки. Как и в предыдущем примере, основу токопроводящей жилы представляет медная проволока. Автоматические сварочные аппараты, используемые для организации неразъемных соединений труб с идеально ровным швом, обычно комплектуются трехжильными кабелями.

Ключевые требования к сварочным проводам

Высокая механическая прочность, ударостойкость, хорошее противодействие агрессивным веществам и средам;
Оплетка кабеля должна быть изготавливаться на базе полимеров и предотвращать возможное оголение токопроводящих жил;
Изоляция должна выдерживать множественные циклы скручивания без механических повреждений;
Базовая изоляция кабеля должна выполняться из шланговой резины с дополнением в виде полимерных пленок;
Сечение провода должно соответствовать создаваемой аппаратом нагрузке.

Выбор поперечного сечения кабеля

К вопросу о соединении и удлинении кабелей

electricvdele.ru

Кабели сварочные предназначены для соединения электрододержателей с источником сварочного тока, поэтому к ним предъявляются особые требования. Сварочные кабели должны быть гибкими, чтобы можно было быстро менять их положение в разных положениях сварщика, поэтому они изготавливаются из тонких медных проволок, их изоляция из гибкой и прочной, влагостойкой и маслостойкой резины. Сечение жилы сварочного кабеля должно соответствовать максимальному сварочному току, получаемому от применяемых источников.

В табл. 17 приведены основные данные современных сварочных кабелей, где в обозначении марки кабеля КГ и КОГ — кабель гибкий и особо гибкий, 1 — одна жила в кабеле, цифры после знака умножения — сечение жилы кабеля.

Таблица 17. Данные сварочных кабелей

Марка кабеля	Сечение жилы, мм2	Допустимый сварочный ток, А
КГх16 КОГ1х16	16	80
КГ1х25 КОГ1х25	25	125
КГ1х35 КОПх35	35	175
КГ1х50 КОГ1х50	50	25
КГ1х70 КОГ1х70	70	350
КГ1х95 КОГ1х95	95	485
КГ1х120 КОПх120	120	600

Смотрите также

Расчет сварки
Сварка лонжерона гнилого
Как заделать дыры в кузове авто без сварки
Киев сварка алюминия
Владимир сварочное оборудование
Автономный сварочный аппарат
Строительный фен для сварки пвх
Сварка алюминия без газа полуавтоматом
Сварочные аппараты в усть каменогорске
Краги для сварочных работ
Неисправности сварочного аппарата

рейтинг 2018 года и советы по оценке качества

Предназначение сварочного кабеля – поставлять электрическую энергию к деталям, которые сваривают вместе, происходит преобразование электроэнергии в тепло, и металл расплавляется.

Краткое содержимое статьи:

Устройство
Требования к изделию
Эксплуатационные характеристики
Типы проводников
Допустимо ли удлинение
Фото хорошего сварочного провода

Устройство

Провода для сварочного аппарата имеют два проводника, на них находятся держатель электрода с клеммами, в целом устройство кабеля такое же, как у использующихся в быту сварочных инверторов.

Требования к изделию

Кабель, предназначенный для сварки, должен обеспечить доставку рабочего тока к месту сварки с минимальными потерями. Его изготавливают из меди: у этого металла максимальная проводимость, провод делают достаточно толстым, чтобы предотвратить его нагревание.

Металлоконструкции отличаются различными формами, поэтому важно иметь возможность заниматься сваркой в разных положениях. Провод сварочный медный должен позволять сварщику доставать до любого места, важно, чтобы он был гибким и не мешал выполнять сварщику работу.

Надежная изоляция кабеля позволяет сваривать металлические детали, даже если они находятся в непосредственной близости от токопроводящих конструкций. Изоляционный слой должен выдерживать любые воздействия извне: жару, мороз, смазочный материал.

Не менее важно, чтобы проводник с изоляцией выдерживали воздействие агрессивных химических веществ, они должны отличаться невосприимчивостью к резким движениям или ударам.

Кабель часто сматывают и разматывают, всем необходимым требованиям отвечает многожильный провод из меди с большим сечением, он заключен в специальную оболочку из мягкой резины, которая обладает маслостойкостью.

Длина сварочных проводов рассчитывается по ISO, важно, чтобы при сварочных работах напряжение в кабеле не падало больше, чем на 6%. При расчете общей длины учитывают силу тока, материал провода и его сечение.

Используется следующая формула: Площадь сечения медного провода = Максимальная длина *Множитель, где Множитель при значении тока 200 – 500 Ампер равен 2, если значение тока меньше 200, то ток делится на 100.

Эксплуатационные характеристики

Сегодня производители не выпускают кабели, подходящих для работы в любых производственных и климатических условиях. На фото сварочного провода можно видеть всю линейку изделий, несмотря на разные характеристики, все они гибкие и с минимальным сопротивлением.

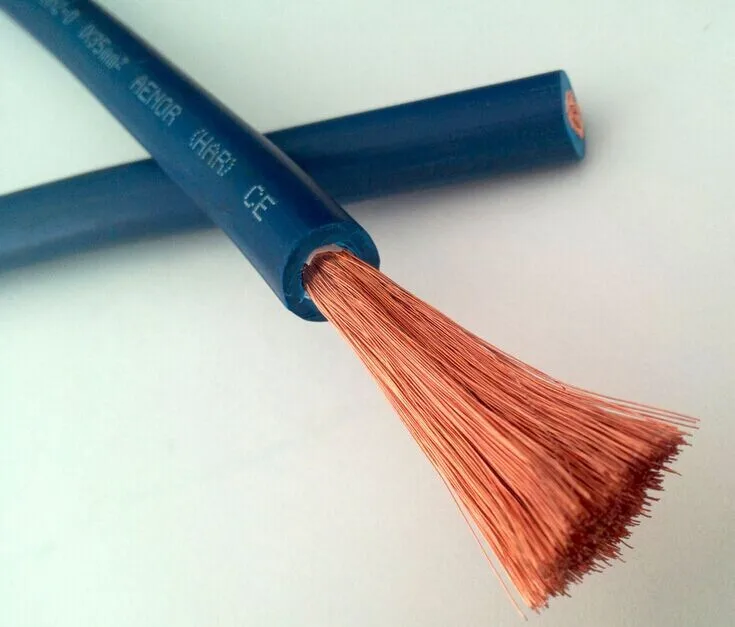

Марка КГ на продукции российских производителей значит, перед вами гибкий медный провод, его используют, чтобы соединять силовые элементы передвижных устройств, если стоит марка КС, эксплуатационные свойства почти полностью идентичны КГ.

Пример расшифровки может быть представлен следующим образом: КГ 1х16, перед вами специальный одножильный кабель, изделие обладает необходимой гибкостью, его сечение равно 16 мм2, а величина допустимого рабочего тока – 189 А.

Впереди ставится число жил, а остальные цифры – сечение, 2 буквы ХЛ указывают на то, что провод предназначен для использования при низких температурах, благодаря дополнительному покрытию он выдерживает мороз -60 градусов.

С помощью буквы Т обозначаются другие характеристики провода, он подходит для сварки во влажных местах, где постоянно жарко и температура может подниматься до +85 градусов. Благодаря хорошим антисептическим свойствам изделию не страшна плесень с грибками.

Буквы КОГ указывают на то, что жилы отличаются особенной гибкостью, проводник подходит для использования в самых неудобных местах, при этом все рабочие качества сохраняются полностью.

Аббревиатура КГН служит для обозначения негорючести, провод КГ отличается отличной герметичностью, его используют под водой.

Типы проводников

Выделяются следующие основные типы:

Одножильные. Их применяют в инверторе, медная жила изготовлена из тонких проволок.
Двужильные. В них предусмотрено наличие анода и катода для обеспечения применения тока, обладающего высокой частотой. Ток с такими характеристиками превосходно подходит для импульсной сварки или металлорезки.
Трехжильные. Проводники предназначены для применения в сварочных аппаратах, которые способны производить высококачественные швы, их используют, когда монтируют трубопроводы.

Допустимо ли удлинение

Важно знать, как подключать сварочные провода правильно, и когда можно их удлинять. К разъему «-» подключается провод для питания на массу, к разъему «+» выполняется подключение кабеля с электродержателем.

Длинный провод удобно использовать в работе, но при этом повышается сопротивление проводника, это значит, что напряжение будет падать дополнительно.

Когда требуется удлинитель сварочных проводов, он должен быть толще кабеля, подсоединенного к сварочному аппарату, и иметь большое сечение. В этом случае удастся избежать потерь на проводнике, однако масса кабеля неизбежно увеличится тоже.

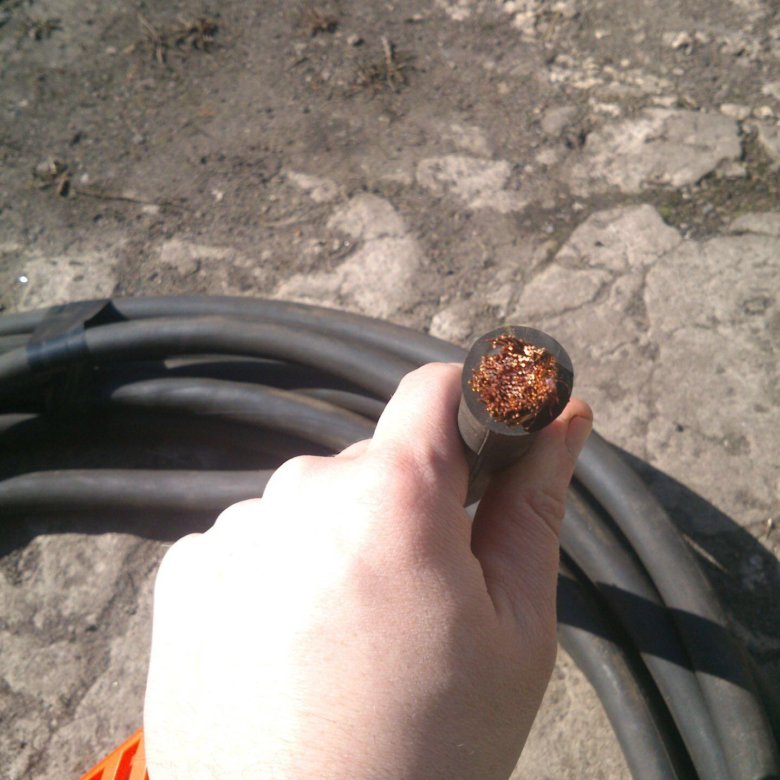

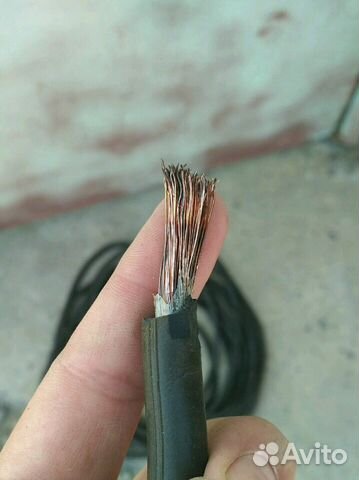

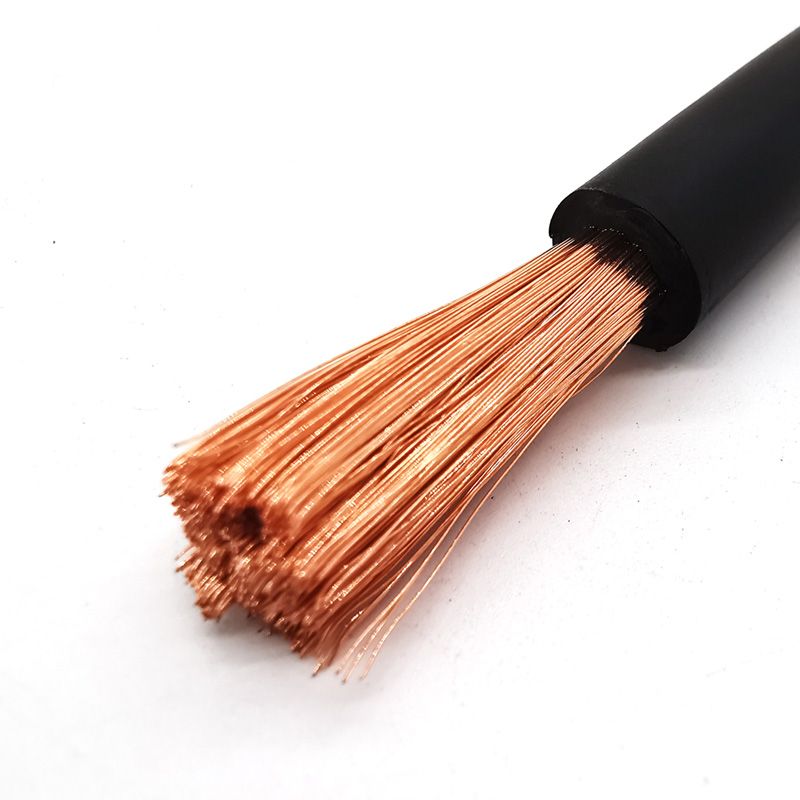

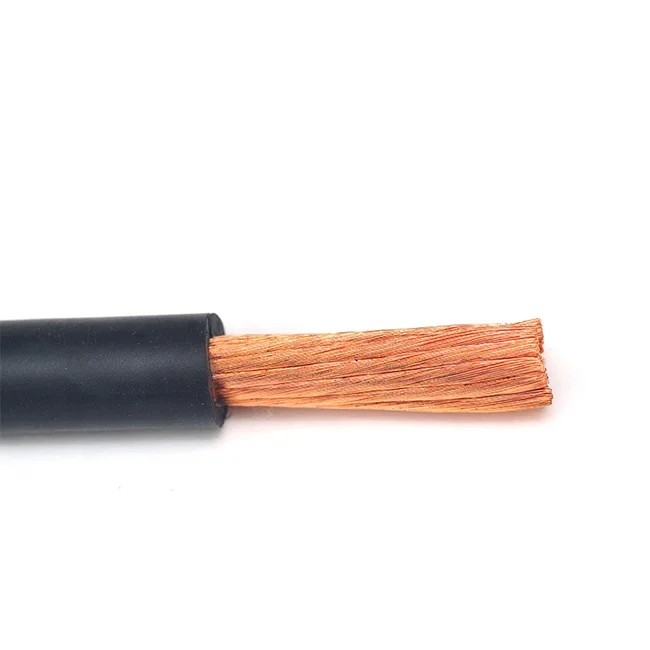

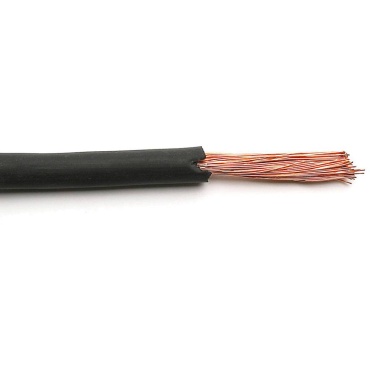

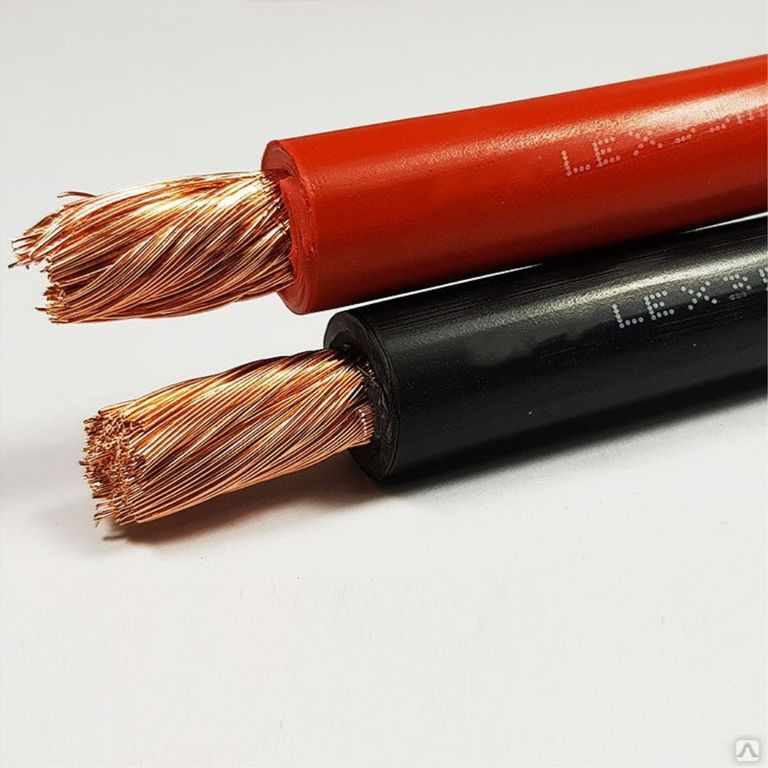

Фото хорошего сварочного провода

Также рекомендуем просмотреть:

Принцип работы плазмотрона
Токарные станки по металлу для дома
Споттер своими руками
Как сделать аппарат точечной сварки
Как собрать простой сварочный аппарат в домашних условиях
Стол для сварки своими руками
Какие типы сварочных аппаратов бывают
Инструкция, как залудить жало паяльника
Какой сварочный полуавтомат лучше
Как выбрать проволоку для сварки
Обзор лучших плазменных сварочных аппаратов
Технология газовой сварки металлов
Горелка для полуавтоматической сварки
Обзор лучших сварочных электродов
Как выбрать сварочный трансформатор
Инверторные сварочные аппараты
Обзор лучших масок для сварщика
Как выбрать сварочный аппарат для дома
Как запаять автомобильный радиатор охлаждения своими руками
Современное сварочное оборудование
Холодная сварка для металла
Ручная дуговая сварка
Как выбрать хороший костюм сварщика
Как правильно паять паяльником
Какой сварочный аппарат лучше для дома
Инструкция, как и чем варить алюминий
Как научиться варить металл

Помогите сайту, поделитесь в соцсетях 😉

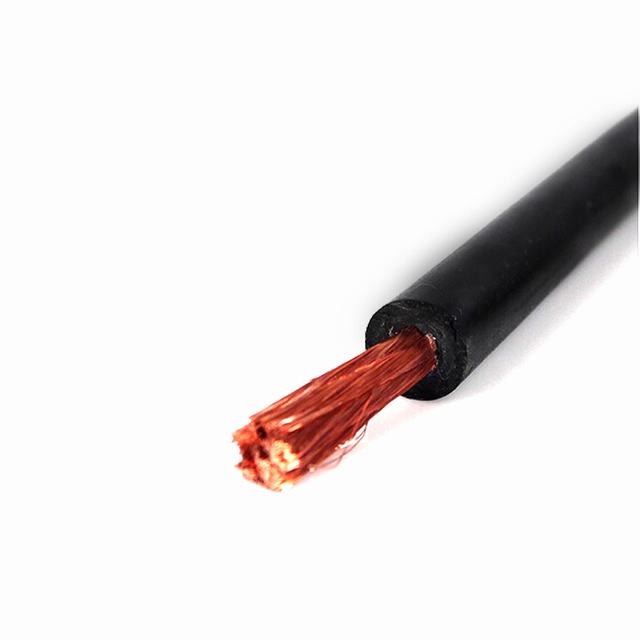

Сварочный кабель для инвертора — какие разъёмы бывают

Опубликовано: 18. 05.2017

Главная функция кабеля для сварочного инверторного аппарата представляет собой подвод электрического тока к специальному держателю, который будет держать электрод. Чтобы эффективность работы была максимально высокой, следует подбирать кабель по целому ряду параметров, к которым относят площадь поперечного сечения изделия, возможное падение напряжения в сети, общая длина данного оборудования и целый ряд других особенностей.

Если максимальная сила тока будет составлять 189 А, то наиболее подходящими окажутся марки КГ 1х16;
При 240 А – КГ 1х25;
289 А – КГ 1х35;
362 А – КГ 1х50;
437 А – КГ 1х70;
522 А – КГ 1х95.

Оглавление:

Какие существуют виды кабелей для сварки?
Выбор сечения у сварочного кабеля
Как правильно подключать и использовать сварочные кабели?
Разрешается ли удлинять кабель для сварки?

Какие существуют виды кабелей для сварки?

Сварочные кабели, которые реализуются по весьма высокой цене, обладают рядом отличий в плане качества изготовления, толщины, проводимостью электрического. Они могут быть определенных разновидностей:

Одножильный кабель – данное оборудование производится из медной жилы, отличающейся хорошей эластичностью, при сматывании он имеет превосходную гибкость, к тому же такой материал прекрасно проводит электрический ток. В большинстве случаев они используются при работе с переносными инверторными аппаратами;
Двужильные сочетают в себе катод и анод. Они хорошо проводят электрический ток в случае, если существует необходимость выполнения работ при помощи импульсной сварки. Как правило, подобные кабели для инверторного сварочного аппарата производятся также из меди или же из иных металлических сплавов, хорошо проводящих электрический ток, но обязательно на медной основе;
Трехжильный кабель сварочный предназначен для автоматического оборудования, которое может быть использовано для производства промышленных трубопроводов, где будет происходить транспортировка нефтепродуктов или газа. Дело в том, что в данных работах должен быть получен идеально ровный шов.

Все основные технические и эксплуатационные характеристики указаны в маркировке кабелей:

КС говорит о том, что может применяться для проведения сварочных работ;
П – дополнительное защитное покрытие токопроводящей жилы с помощью полимерных материалов;
Цифровые обозначения говорят о количестве жил;
ВЧ (П) предназначен для применения высокочастотного (переменного) напряжения.

Кабели могут хорошо сопротивляться воздействию высоких и низких температур, влаги и других вредных факторов. Они будут нормально себя чувствовать в диапазоне от -50 до +50 градусов. В большинстве случаев всё необходимое идёт в комплекте с новым сварочным оборудованием. Расходные изделия можно приобрести отдельно, однако обязательно следует помнить, что покупать нужно будет продукцию той же маркировки, что и была.

Выбор сечения у сварочного кабеля

Сечение сварочного кабеля является одним из наиболее важных параметров данного материала, так как именно от него будет непосредственно зависеть проводимость и максимальная сила тока. От этого показателя, в свою очередь, также зависит скорость проведения работ, качество формируемого шва.

При использовании сварочного оборудования автоматического типа жилы токопроводящих кабелей имеют наибольшее сечение – оно может составлять порядка 47-49 квадратных миллиметров. Сегодня подобная продукция представлена в соответствующих каталогах, где указана не только маркировка кабеля, но и максимальный вольтаж, сила тока, расчетная масса и длина подобного кабеля.

При подборе сечения и количества жил для сварочного кабеля очень важно подобрать правильную продукцию. Дело в том, что использование неподходящего кабеля может в конечном счете привести к тому, что в аппарате произойдет короткое замыкание, из-за которого реостат может выйти из строя или даже воспламениться.

В случае, если сечение кабеля чересчур маленькое и не подходит для инверторного аппарата заданной мощности, то лишний электрический ток будет конденсироваться на предохранителе. Таким оборудованием будет работать попросту невозможно, так как при попытке зажечь дугу сварочный аппарат будет отключаться, сбрасывая напряжение.

Как правильно подключать и использовать сварочные кабели?

При подключении кабелей к инверторному сварочному аппарату следует учитывать ряд немаловажных правил:

Подключение производится за счет специальных наконечников, жестко закрепленных на концах кабелей при помощи спаивания или прессовки;
Провода между собой могут соединятся за счет опрессовки. Здесь главное помнить, что соединение нужно будет изолировать между собой;
Подключение осуществляется к силовым разъемам и держателям электродов, здесь необходимо соблюдать полярность. Менять ее разрешается только в исключительных случаях, когда параметры тока также претерпят определенные изменения;
В процессе проведения работ специалист не должен подтягивать к себе аппарат при помощи проводов;
Подключать к сварочному оборудованию разрешается исключительно кабель, который должен по своей номинальной мощности соответствовать данному аппарату.

Разрешается ли удлинять кабель для сварки?

Данный вопрос является предметом весьма жарких споров среди профессиональных сварщиков. Одни считают, что это недопустимо, объясняя это тем, что чересчур длинные провода могут отрицательно сказаться на работоспособности устройства.

Сварщики, предпочитающие использовать инверторное оборудование, сообщают, что производители ничего об этом не говорят. Это означает, что сварочное оборудование может иметь очень длинный кабель, который позволяет свести необходимость транспортировки аппарата к минимуму. Однако если сила тока будет недостаточной из-за потерь напряжения в слишком длинном кабеле, дуга станет короче, ею управлять будет значительно сложнее.

Сергей Одинцов

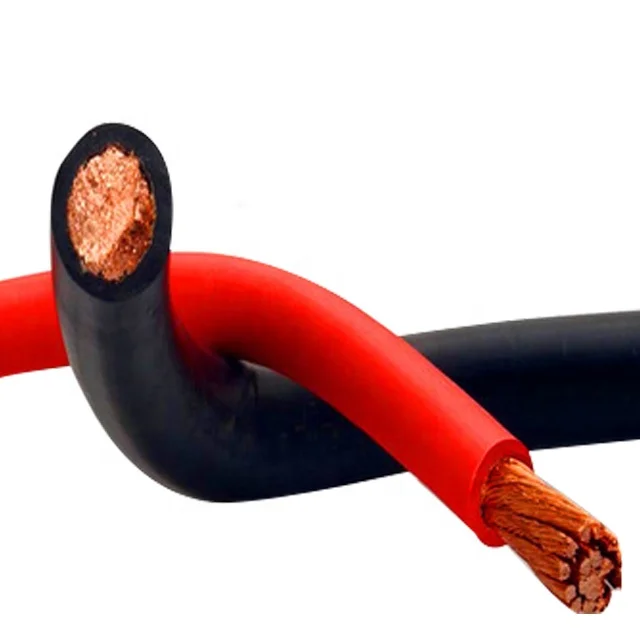

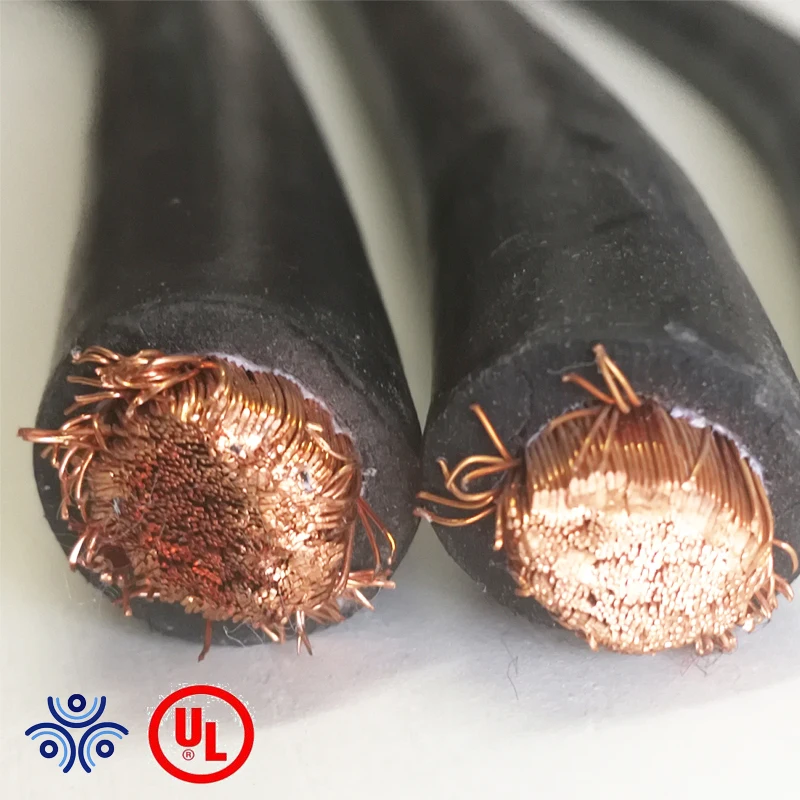

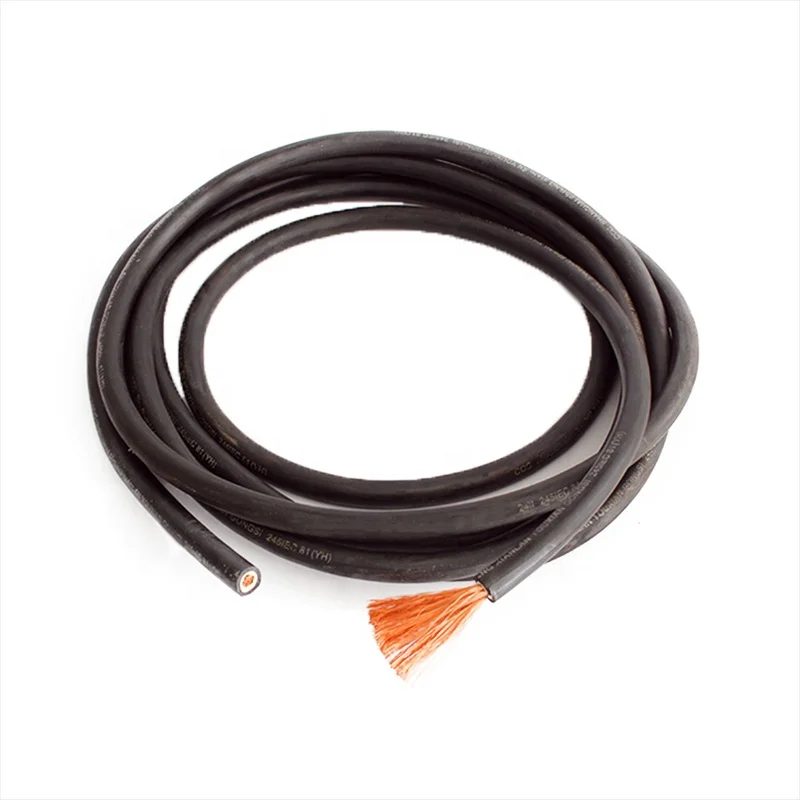

Калибр 1/0 | Черный | Сварочный кабель | Изоляция EPDM

Меню

Перейти в конец галереи изображений

Перейти в начало галереи изображений

Купите 6 шт. %
При покупке 18 штук по 5,89 долл. США и сэкономьте 17 %
При покупке 24 штук по 5,54 доллара США и сэкономьте 22 %

Описание

Несколько количеств будут поставляться непрерывной длиной, максимум до 100 футов – если не указано иное в разделе комментариев к вашему заказу. Если вам нужна длина более 100 футов, свяжитесь с нами по телефону 888-562-9501.

Maney Wire поставляет сварочный кабель, изготовленный из тонкожильного провода из 100% меди и изолированный синтетическим каучуком EDPM. Найденный здесь сварочный кабель изготовлен из медной проволоки 30 калибра для дополнительной гибкости. Сделано в Онтарио, Калифорния.

Технические характеристики кабеля
Размер датчика: 1/0 AWG (0 калибра)
Медные нити. Вес на фут: 0,42 фунта
Внешние размеры: 0,555 дюйма (включая изоляцию)
Цвет изоляции: Черный
Тип изоляции: Этилен-пропилен-диеновый мономер (EPDM)
Номинальные характеристики для использования с: 600 В или менее
Если вам требуется стандартный кабель батареи, нажмите здесь.
Информацию об отличиях см. ниже в разделе «В чем разница?» раздел.

ХАРАКТЕРИСТИКИ
Изоляция EPDM
Номинальное напряжение 600 В или менее
Температурный диапазон от -50°C (-98°F) до 215°C0012
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗОЛЯЦИИ EPDM
ПВХ является аббревиатурой: Этилен-пропилен-диеновый мономер .
Огнестойкий
Маслостойкий
Устойчивый к порезам
Долговечный
Выдерживает грубое обращение

Сварочный кабель Maney имеет прочную внешнюю оболочку промышленного цвета, которая защищает от ежедневных повреждений.

В чем разница между аккумуляторным кабелем и сварочным кабелем?
Быстрота и простота всего этого заключается в том, что аккумуляторный кабель менее гибкий, но с его жесткостью достигается долговечность. Твердая изоляция из ПВХ выдерживает большие нагрузки, чем мягкая и гибкая изоляция из этилен-пропилен-диен-мономера (EPDM) сварочного кабеля. Это также дешевле из-за низкой стоимости ПВХ (поливинилхлорида) и из-за того, что в нем используются более толстые медные нити, на создание которых уходит меньше денег. Аккумуляторный кабель из-за его защиты из ПВХ и стоимости стал широко известен как автомобильный продукт. Он выполняет свою работу по минимальной (наиболее эффективной) цене. Максимальное номинальное напряжение кабеля батареи составляет 50 вольт или менее.
Сварочный кабель (в большинстве случаев) — это просто очень гибкий «аккумуляторный» кабель. Он мягкий и податливый Изоляция из этилен-пропилен-диенового мономера (EPDM) не так надежна, как ПВХ, но все же сохраняет свои позиции в автомобильном мире. Он также состоит из многих, НАМНОГО больше медных жил, которые намного тоньше, чем стандартный аккумуляторный кабель, что придает ему гораздо большую гибкость. По сути, он теряет некоторые очки защиты, но приобретает гибкость. Однако из-за стоимости изоляции и стоимости изготовления более тонких медных жил это, конечно, стоит больше денег. В конце концов, люди, как правило, покупают сварочный кабель, когда им действительно нужна гибкая проволока, для резки узких углов и тому подобного. Номинальное напряжение сварочного кабеля также НАМНОГО выше, максимальное значение составляет 600 вольт.
Что купить? Честно говоря, тот, кто выполняет свою работу. Вы не получите «повышение производительности» от этого выбора, это проще, чем выбор «будет ли мой кабель изгибаться так, как мне нужно?» И убедитесь, что кабель выдержит напряжение, с которым вы работаете!
Если вы не знаете, какой кабель приобрести, обязательно позвоните нам по телефону 888-562-9501 или заполните форму обратной связи, и мы постараемся помочь вам сделать лучший выбор для вашего проекта, и ваш кошелек.
Какова первоначальная цель сварочного кабеля?
Кабель сварочный предназначен для использования в аппаратах электродуговой сварки для питания электрода – металлического стержня специальной конструкции, проводящего заряд. Заряд, переносимый электродом, необходим для создания электрической дуги, источника тепла, между электродом и металлами или другими свариваемыми материалами. Сварочный кабель устойчив к истиранию, маслам, растворителям, атмосферным воздействиям и озону.
Сварочный кабель используется для проводов дуговой сварки от вторичной стороны источника питания, типичных для сварочных аппаратов и сварочных генераторов, а также для источников питания, не превышающих 600 вольт переменного тока. Из-за своей гибкости и долговечности сварочный кабель часто используется в автомобильных аккумуляторах и аккумуляторах грузовиков, и по этой причине у нас есть достаточный запас как черного, так и красного сварочного кабеля. Он сохраняет высокую гибкость в холодную погоду, а когда требуется превосходная стойкость к истиранию и химическому воздействию, сварочный кабель — это то, что вам нужно. Сварочный кабель также можно использовать в качестве кабеля аккумулятора. Это гораздо лучший, более гибкий кабель с резиновой оболочкой по сравнению с ПВХ.

Профиль производителя: Maney Wire & Cable
Компания Maney Wire & Cable была основана 1 марта 1986 года как оптовый дистрибьютор электрических проводов и кабелей. Руководствуясь потребностями своих клиентов, они быстро расширились и стали ведущим оптовым дистрибьютором полного ассортимента электротехнической продукции. С миллионами футов запасов, доступных в нескольких местах, они оснащены всем необходимым для обеспечения эффективного обслуживания и качественной продукции на всей территории Соединенных Штатов, Мексики и Канады.

Additional Info

More Information
Product Name	Maney Wire & Cable : 1/0 Gauge Black Welding Cable (Per Foot)
SKU	WC1/0-7
Цена	7.09
Бренд	Maney Wire & Cable, INC.

Информация о доставке

.0003

, известный в штате Калифорния как вызывающий рак и наносящий вред репродуктивной системе.

Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.

Дополнительная информация от MANEY WIRE & CABLE, INC.

Новые сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели имеют плохую проводимость, непостоянную стабильность тока и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньшим электрическим сопротивлением в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Заявка на патент.

Кабель 2/0 с прямыми наконечниками
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 2/0 с прямыми наконечниками и наконечниками под углом 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Трос 2/0 с наконечниками 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 2/0 с прямыми наконечниками и наконечниками под углом 65°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Трос 3/0 с прямыми наконечниками
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 3/0 с прямыми наконечниками и наконечниками под углом 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Трос 3/0 с наконечниками 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 3/0 с прямыми наконечниками и наконечниками под углом 65°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Кабель 4/0 с прямыми наконечниками
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 4/0 с прямыми наконечниками и наконечниками под углом 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Трос 4/0 с наконечниками 90°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость с более чем на 72% меньше электрического сопротивления в местах соединения кабелей. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.
Трос 4/0 с прямыми наконечниками и наконечниками под углом 65°
Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Заявка на патент.
Магнитные заземляющие зажимы
Магнитные заземляющие зажимы Wire Wizard®
имеют медную точку заземления для оптимальной проводимости. Циферблат включает мощный магнит, чтобы мгновенно приземлиться на плоские или закругленные поверхности. Просто поверните диск назад, чтобы разжать зажим. Также устраняет необходимость прихватки лапок при сварке больших листов или труб. Обеспечивает заземление до 500 ампер. Сварочный кабель продается отдельно.
Медные гайки PowerBall®
Эти медные гайки разработаны специально для сварочных кабелей PowerBall® и магнитных зажимов заземления. Изготовлен из твердой меди для обеспечения высокой проводимости, закругленный конец создает прочную точку соединения с наконечником с уменьшенным электрическим сопротивлением. Доступны со стандартной резьбой 1/2-13, подходящей для большинства производителей источников питания, и метрической резьбой M12 x 1,75, используемой европейскими и азиатскими производителями (перед заказом проверьте резьбу на источнике питания/подающем устройстве). Продается по отдельности.

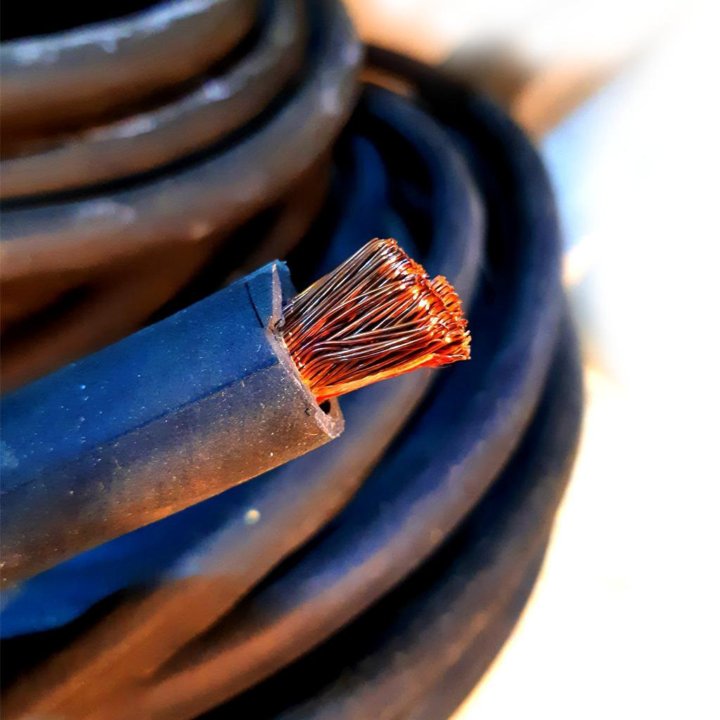

Что такое сварочный кабель и как узнать, какой купить?

Нравится нам это или нет, но иногда наши машины разваливаются. По проводам не проходит электричество для питания машины, или какая-либо другая механическая поломка приводит к неисправности машины. В любой ситуации необходимость тратить внезапные дополнительные деньги на замену машины дорого обходится, вызывает стресс и вызывает разочарование.

К счастью, не все потеряно. В некоторых ситуациях в неправильной работе аппарата виноват сварочный кабель. Стресс, чрезмерное использование или какая-либо другая внешняя сила приводят к разрыву проводов, ведущих от розетки к машине.

При поиске и устранении неисправностей сварочного аппарата проверьте провода и кабели на наличие любых признаков износа, оголенных проводов или глубоких складок в покрытии проводов. Если вы заметили какое-либо повреждение, то, скорее всего, ваш сварочный кабель не работает из-за проводов. Если вы знаете, что делаете, или если у вас есть удобное руководство, вы можете легко заменить проволоку, не тратя лишние деньги на новый аппарат для дуговой сварки.

Сварочный кабель имеет широкий выбор толщины, длины, прочности и множества других характеристик. Если вы точно не знаете, что вам нужно, вы обязательно потеряетесь в море кабелей. Если вы покупаете лично, вам может повезти найти кого-то, кто знает больше о сварочных кабелях и может лучше помочь вам, но если вам нужно делать покупки в Интернете, вам придется потратить некоторое время на изучение и понимание различных ограничения и требования к сварочным кабелям.

Что такое сварочный кабель?

Если вам никогда не приходилось заменять сварочный кабель или вы новичок в мире сварки, вы, скорее всего, не знаете, что такое сварочный кабель. На первый взгляд, это соединение от розетки к машине, которое позволяет проходить электрическим токам. Это самый популярный тип кабеля в сварочном сообществе, и он обладает наибольшей портативностью и универсальностью по сравнению с другими типами кабелей.

Несмотря на это, сварочные кабели немного сложнее, чем может показаться на первый взгляд. Когда вы приедете в местный магазин товаров для дома или рискнете в Интернете, есть вероятность, что вы сразу же обнаружите, что выбор перед вами.

Покрытие и изоляция

Сварочный кабель поставляется с четырьмя различными типами покрытия или изоляционного материала:

Неопрен
EPDM (этилен-пропилен-диеновый мономер)
ХПЭ (хлорированный полиэтилен)
ПВХ

Как правило, вы найдете сварочный кабель, изготовленный из первых двух материалов, неопрена и этилен-пропиленового каучука, хотя вы также можете увидеть термореактивный кабель в качестве альтернативы этим двум. Если вы специально ищете сварочный кабель с EPDM-покрытием, вы можете проверить, какой тип термореактивного материала используется в кабеле.

Поскольку производители склонны называть неопрен и EPDM термореактивными материалами, их функции практически идентичны. Оба этих материала очень гибкие, поэтому вы можете перемещать их по мастерской или препятствиям, не беспокоясь о сопротивлении. Эти два покрытия также обладают высокой устойчивостью к суровым погодным условиям, воде, влаге и истиранию. Однако, когда дело доходит до воздействия газа или жидкости на нефтяной основе, эти два покрытия не выдерживают. Если вы работаете в среде с любым элементом, вам следует рассмотреть возможность использования альтернативного покрытия.

ПВХ намного жестче, чем неопрен и EPDM. При этом жесткость придает сварочному кабелю большую прочность и лучшую устойчивость к порезам, разрывам и изгибам проволоки. Если вы обнаружите, что более агрессивно относитесь к своим кабелям, чем хотели бы, вы можете рассмотреть возможность выбора сварочного кабеля из ПВХ. В качестве альтернативы, если вы проводите больше времени в сварочной мастерской, вы можете использовать покрытие из ПВХ.

Внутренний металл

Сварочный кабель, который вы будете использовать специально для сварочных аппаратов, поставляется с медным проводником. Медь является одним из наиболее гибких и прочных металлов, когда речь идет о проведении электричества и способности противостоять нагреву. Когда вы пропускаете ток через медный кабель, электричество нагревает медь, в результате чего сварочный аппарат получает тепло, необходимое для сварки. Медь легко выдерживает большинство сварочных ситуаций без каких-либо затруднений.

Выбор сварочного кабеля для покупки

Выбор сварочного кабеля — непростая задача. Не рассчитывайте приехать в магазин товаров для дома и решить, что вам нужно оттуда. Зная заранее, какой сварочный кабель вам нужно приобрести, вы сэкономите время и нервы, когда будете искать нужный кабель.

Когда дело доходит до точного определения типа кабеля, вам необходимо заранее принять во внимание несколько различных факторов.

Номинал

Прежде чем вы начнете искать сварочный кабель, вы должны точно знать, какой рейтинг должен соответствовать вашему кабелю. Вам понадобится кабель, рассчитанный на нужное вам напряжение и способный безопасно и эффективно передавать электрический ток. Когда вы определите, какое напряжение вам нужно, вы должны убедиться, что ваше оборудование также может безопасно и адекватно использовать эту энергию.

Чтобы понять, какой тип рейтинга вам нужен, необходимо хорошо знать стоящую перед вами задачу. Вам нужно будет иметь глубокое представление о сварочном проекте, необходимой мощности и характеристиках сварочного кабеля. Знание этой информации полностью зависит от вас, и хотя может возникнуть соблазн купить сварочный кабель вслепую, вам следует потратить время, чтобы выяснить, какой номинал вам понадобится.

Длина

Вы можете подумать, что длина сварочного кабеля не имеет большого значения. Можно подумать, что чем длиннее кабель, тем лучше. Это позволит вам иметь лучший доступ к областям вокруг вас во время сварки. Однако лучше наоборот. Вам нужен сварочный кабель, длина которого близка к необходимой вам от розетки до объекта, который вы свариваете. Другими словами, чем короче сварочный кабель, тем лучше.

При покупке нового сварочного кабеля необходимо знать общую длину сварочного контура. Эта длина представляет собой весь путь, который электричество должно будет пройти во время использования. Цепь включает в себя расстояние от сварочного аппарата, сварочного поворота или держателя электрода, рабочего кабеля, рабочего зажима и стержневого электрода или проволоки.

В большинстве случаев у вас будет два кабеля — один для подключения сварочного аппарата к электроду, а другой — для подключения сварочного аппарата к рабочему зажиму. Электрический ток должен проходить между обоими этими кабелями и выдавать достаточно энергии к тому времени, когда она вам понадобится.

Во всех сварочных кабелях используется медь из-за ее низкого сопротивления. Однако некоторое сопротивление все же существует. Более длинные сварочные кабели должны пропускать электрический ток через большее количество меди, что приводит к уменьшению начальной силы тока к тому времени, когда он достигает конца линии. Более короткие кабели не так сильно теряют, потому что ток должен проходить гораздо меньшее расстояние.

Сила тока, калибр и толщина

Сила тока вашего сварочного кабеля относится к максимальной величине электрического тока, которую кабель может безопасно передавать. Чем выше допустимая нагрузка, тем больший ток может проводить сварочный кабель. Если вам требуется определенная сила тока для правильного выполнения вашей задачи, убедитесь, что кабель может достигать максимума.

Ampacity также сообщает вам, какой ток может выдержать ваш сварочный кабель, прежде чем он начнет перегреваться и отключится. Вы также можете увидеть, что мощность называется номинальной емкостью. Номинальная мощность — это процент тока, который ваш сварочный кабель может использовать в течение десяти минут, прежде чем он перегреется и отключится. Альтернативное имя, по сути, представляет собой ту же информацию, но вы увидите ее в процентах, а не в виде числа с аббревиатурой AWG.

Длина кабеля также напрямую влияет на силу тока на конце линии. Чем длиннее кабель, тем меньше сила тока на конце. Если вам нужен более длинный кабель, вам следует приобрести кабель с большей силой тока, чтобы к тому времени, когда он достигнет сварочного аппарата, у вас было достаточно ампер.

С другой стороны, вы можете использовать кабель меньшей длины для достижения аналогичных результатов. В этом случае вы должны максимально приблизиться к нужной вам силе тока с кабелем.

Калибр сварочного кабеля — это другое название толщины и силы тока, которую может проводить кабель. Чем выше калибр, тем толще кабель и тем больше вы можете провести.

Гибкость и скручивание

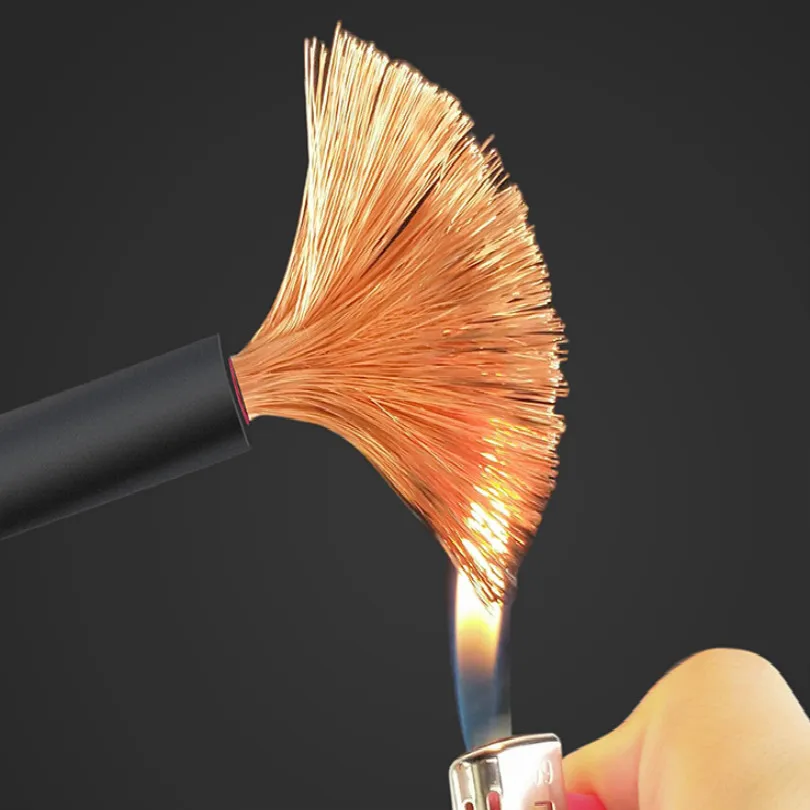

Для сварочного кабеля гибкость является одним из наиболее важных аспектов, которые следует учитывать. В зависимости от среды, в которой вы работаете, вы должны решить, требуется ли вам более гибкий сварочный кабель, чтобы помочь вам маневрировать вокруг объектов, или вы можете использовать менее гибкий кабель.

Однако всегда следует выбирать более гибкий сварочный кабель, а не более жесткий. Во время сварки вы постоянно двигаетесь, и ваш сварочный кабель должен соответствовать этому постоянному движению.

Для сварочного кабеля количество прядей напрямую связано с гибкостью медной проволоки внутри кабеля. Чем больше медных жил внутри кабеля, тем более гибким становится кабель. Поскольку производители добавляют больше жил, толщина сварочного кабеля остается прежней, но жилы становятся тоньше и придают кабелю большую прочность, гибкость и более высокий AWG.

Когда вы покупаете сварочный кабель, вы заметите две основные части информации. Вы увидите класс K или класс M. Класс относится к количеству жил кабеля. Класс K имеет меньшее количество нитей и имеет калибр 30 AWG, но это также наиболее часто используемый класс. Класс M будет иметь больше жил и будет иметь калибр 34 AWG. Таким образом, чем выше AWG, тем более прочным и гибким будет кабель.

Будьте осторожны, так как большинство компаний рекламируют свой стандартный сварочный кабель как Super-Flex или Ultra Flex, когда они обычно продают сварочный кабель нормального счета.

Сопротивление

Необходимо учитывать ситуацию, тип проекта и окружающую среду, в которой вы будете работать. резка.

Наиболее распространенными материалами для изоляции сварочных кабелей являются неопрен, EPDM, CPE и PVC. Каждый из них имеет свой уникальный набор сопротивлений и долговечности. Перед покупкой любого сварочного кабеля всегда дважды проверяйте, из какого материала сделана изоляция и будет ли он лучшим вариантом для вашего сварочного проекта.

Вы должны будете учесть необходимое количество ампер и убедиться, что кабель может выдержать и обработать его. Вы должны учитывать температуру на рабочем месте, влажные условия, грязные условия, воздействие грязи, масла и других опасных химических веществ. Вам не нужно покрытие, которое портится под действием определенного химического вещества. Эта ситуация может привести к оголению медных проводов, что может привести к возгоранию или поражению электрическим током.

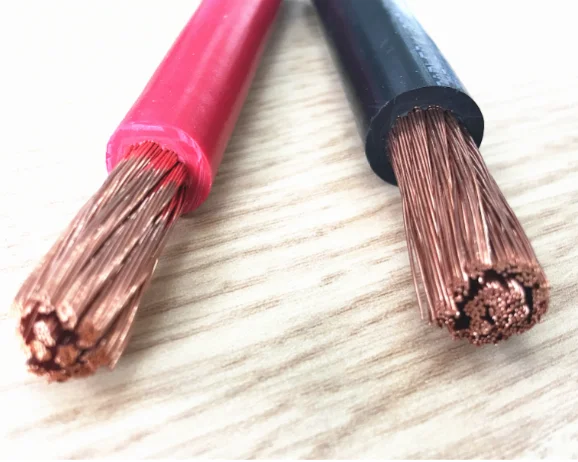

Цвет

Как правило, цвет не оказывает прямого влияния на использование провода. Больше всего вам понадобятся сварочные кабели разного цвета, чтобы вам было легче определить, какой кабель вы подключили к какой машине. Обозначение цветов поможет в чрезвычайных ситуациях, когда вам нужно отключить или определить, какой сварочный кабель или аппарат вызывает неисправность.

Обычно можно найти сварочные кабели с желтой, синей, зеленой, красной или черной изоляцией. Некоторые сварочные кабели, такие как сварочный кабель класса M UL/CSA 600V, имеют свой особый цвет. Что касается кабеля класса M, он обычно имеет изоляцию с оранжевым покрытием.

Приобретите сварочный кабель, который вам нужен, с помощью WesBell Electronics

Нет ничего более неприятного, чем оказаться в ситуации, когда вы не можете сварить, потому что у вас нет под рукой соответствующего сварочного кабеля или в местном магазине товаров для дома не носите конкретный кабель, который вам нужен. Вместо того, чтобы ходить по разным магазинам в последнюю минуту и останавливать процесс вашего проекта, используйте приведенную выше информацию, чтобы определить, какой тип кабеля лучше всего подходит для вас, и купите его заранее.

Вместо того, чтобы беспокоиться о сварочном кабеле, купите его в Интернете, чтобы он всегда был под рукой, когда он вам нужен.

WesBell Electronics предлагает широкий выбор различных сварочных кабелей, которые обязательно удовлетворят любые ваши потребности. WesBell предлагает высококачественный оптовый кабель, который позволяет вам определять длину по мере необходимости. В качестве альтернативы, если вы знаете информацию заранее, мы более чем готовы предоставить вам необходимые элементы.

Не стесняйтесь обращаться к нам сегодня!

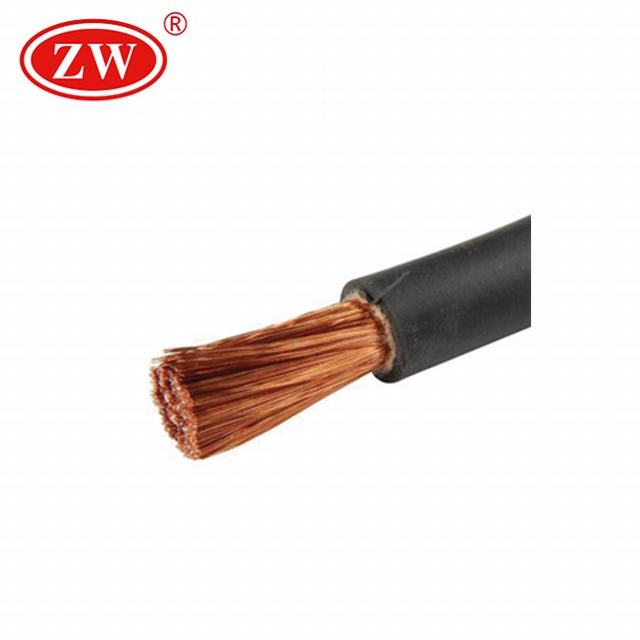

Лучший в отрасли сварочный кабель — Kalas Wire

Мы понимаем, что это громкое заявление — заявлять, что наш сварочный кабель ToughFlex™ является лучшим в отрасли. Мы поддерживаем это заявление. К концу этой статьи мы уверены, что вы тоже.

Что определяет качество сварочного кабеля?
Когда дело доходит до сварки, существует множество критических качеств, важных для выбора лучшего сварочного кабеля для вашей работы. Здесь мы рассмотрим основные компоненты качественного сварочного кабеля:
Прочность –
Кабель должен быть прочным. Если нет, вы смотрите на серьезные опасности. Кабель ToughFlex™ имеет оболочку из этилен-пропиленового каучука, который устойчив к порезам, разрывам, истиранию, жиру, маслу, воде и огню, что подтверждает его долговечность.
Безопасность –
Если вы не знаете классы безопасности вашего сварочного кабеля, вы подвергаете риску конечных пользователей кабеля. ToughFlex™ соответствует требованиям статьи 630 Национального электротехнического кодекса для электросварщиков с диапазоном рабочих температур от -40°C до 105°C. Соответствует требованиям к пламени UL VW-1, как указано в UL1581.
Проводимость –
Как только вы добились долговечности и безопасности, вам нужны преимущества высокой проводимости. ToughFlex™ изготовлен из высококачественного отожженного оголенного медного проводника 30-го калибра, что обеспечивает первоклассную проводимость!
Гибкий –
Наряду с отличной проводимостью вы не хотите жертвовать простотой использования. ToughFlex™ отличается исключительной проводимостью и высокой гибкостью. Сочетание нашей медной жилы и оболочки из EPDM обеспечивает превосходную гибкость по сравнению с другими сварочными кабелями.
Что делает ToughFlex™ лучшим сварочным кабелем в отрасли?
ToughFlex™ соответствует всем вышеперечисленным критериям, о которых мы уже упоминали. Вот почему мы считаем, что он по-прежнему остается самым продаваемым сварочным кабелем и уверен, что так будет и впредь.
ToughFlex™ чрезвычайно прочный . Он покрыт EPDM (этилен-пропилен-диеновым мономером). Эта оболочка из синтетического каучука превосходна по прочности, что позволяет использовать ToughFlex™ 9.0011 для предотвращения порезов, разрывов и истирания, а также для защиты от смазки, масла, воды и пламени.
ToughFlex™ подвергается интенсивным испытаниям и анализам, подтверждающим его безопасность для сварки. ToughFlex™ рассчитан на напряжение 600 вольт, соответствует статье 630 Национального электротехнического кодекса для электросварщиков и прошел испытания на пламя UL VW-1 в соответствии с UL1581. Наряду с обширными испытаниями, Kalas уже более 60 лет занимается производством медных проводов и кабелей, демонстрируя свой опыт. Поэтому мы можем успокоить наших клиентов, зная, что они получают продукт, произведенный экспертами в этой области.
Одной из главных причин, почему ToughFlex™ является лучшим сварочным кабелем, является его проводник – наша медь. Это отожженная оголенная медная жила калибра 30 (0,010) с скруткой класса K. Мы начинаем с 5/16-дюймового медного стержня, и с помощью нашей стержневой мельницы мы можем вытягивать медь до готового калибра, готового к оболочке. Это дает Kalas полный контроль над качеством, эффективностью и мастерством изготовления каждого продукта. Тонкий отожженный проводник из неизолированной меди калибра 30 (0,010) делает ToughFlex™ чрезвычайно гибким и удобным в работе, намотке и хранении. В Kalas мы гордимся нашим производственным процессом и полным контролем, который он предлагает нашим клиентам.
Наконец, компания Kalas, владеющая процессом производства наших кабелей, предлагает различные варианты длины, цвета, упаковки, отделки и т. д. Итак, если вы ищете оптовый сварочный кабель или оптовый заказ сварочных кабелей и удлинителей, мы предлагаем это. ToughFlex™ выпускается в #6 – 250MCM и имеет практически безграничные возможности индивидуальной настройки. Мы предлагаем ToughFlex™ в стандартном черном цвете, а также в синем, зеленом, красном и желтом цветах оболочки. У нас есть 250-футовые и 500-футовые катушки, что делает заказы в этих размерах чрезвычайно простыми для отправки прямо за дверь, включая длину нарезки с шагом 25 футов. Некоторые цвета и размеры изготавливаются на заказ или отсутствуют на складе, поэтому для заказа обращайтесь в отдел продаж.
Мы также предлагаем полный спектр услуг по сборке, чтобы клиенты могли покупать готовые кнуты, поводки и основания прямо у нас в широком ассортименте из сварочные соединители от ведущих брендов, таких как Lenco и Tweco. Вы также можете заказать индивидуальную упаковку для дистрибьюторов — доступны неразбиваемые коробки, рулоны в термоусадочных пакетах и большие катушки. Хотите еще больше персонализировать кабель? Вы можете заказать индивидуальную печатную легенду и даже оттиск, который не будет стираться и не стираться.
Итак, ищете ли вы специально отрезанный и готовый к сварке удлинитель для сварки или барабаны для сварки, которые можно использовать для различных целей, мы здесь, чтобы поддержать вас . Обратитесь в нашу службу поддержки клиентов , которая готова и способна удовлетворить любые потребности, большие и малые. Есть вопросы? Заполните нашу контактную форму , и наши внимательные и заботливые сотрудники ответят на них. Готовы к сварочному кабелю, которому можно доверять, чтобы он выполнял работу, соответствовал вашим потребностям и не подвел вас? Свяжитесь с нами через нашу форму запроса котировок сегодня!
Мы с нетерпением ждем возможности удовлетворить ваши потребности в сварочном кабеле и удовлетворить ваше желание получить кабель, который лучше остальных!
Ищете сварочный кабель с еще большей гибкостью в оранжевой оболочке? Ознакомьтесь с нашим FlexWhip™ .

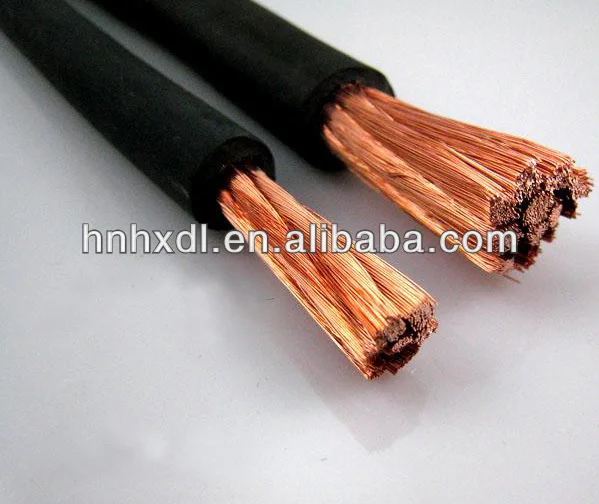

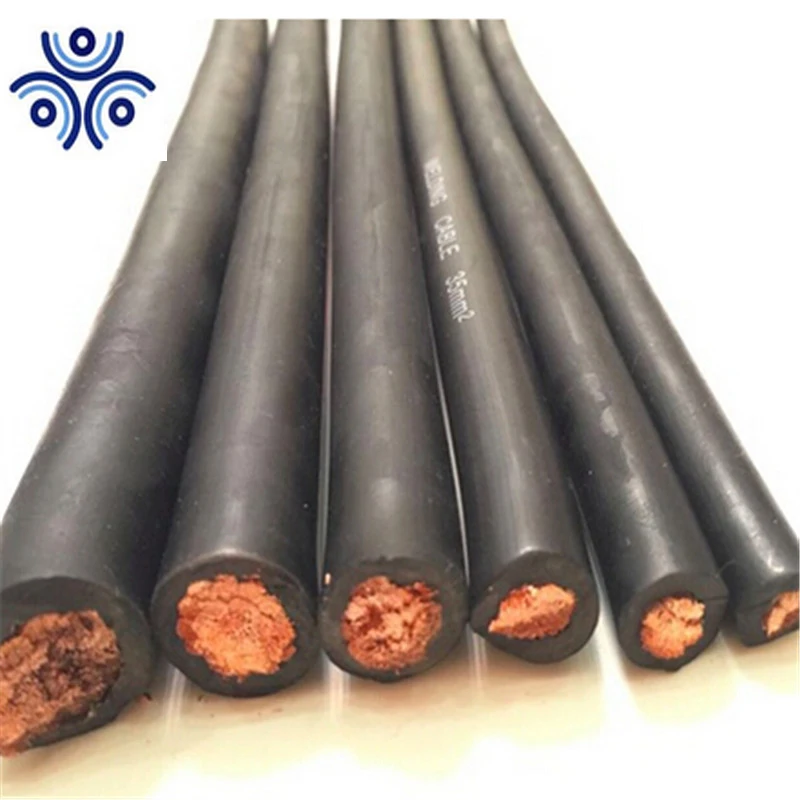

Выбор сварочных кабелей подходящего размера
Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, какой размер выбрать. Я видел несколько справочных диаграмм, но хотел бы объяснить, как их использовать.

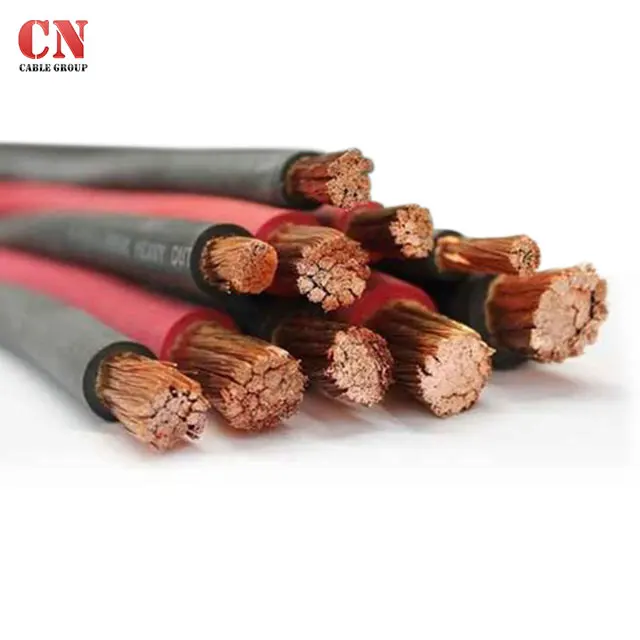

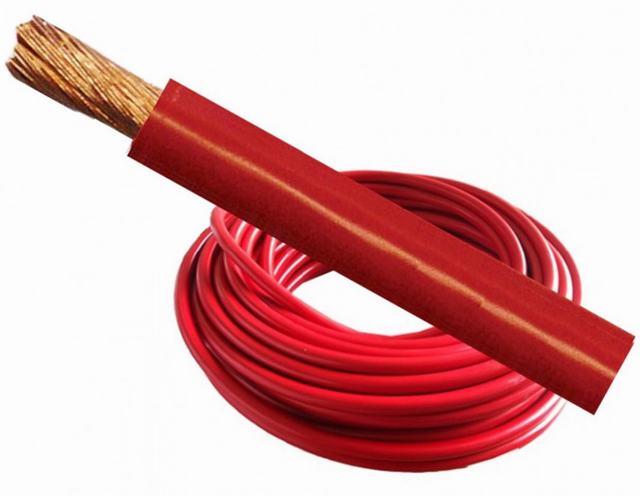

Сварочный кабель — это проводник сварочного тока. Он состоит из ряда тонких медных нитей, обернутых в непроводящую прочную оболочку (обычно из синтетического или натурального каучука разных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изоляционная оболочка предназначена для того, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям. По мере увеличения уровня тока (измеряемого в силе тока или амперах) необходимо увеличивать диаметр сварочного кабеля и результирующую площадь поперечного сечения медной жилы. Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы нести больший объем воды. Вы используете меньший шланг для полива своего сада, в то время как пожарная часть использует гораздо больший шланг для тушения пожаров.
«Точность» сварочного кабеля, также известная как допустимая токовая нагрузка или номинальная сила тока, относится к максимальной величине электрического тока, которую кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т. е. номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут нести больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто рассчитан на температуру проводника 75°C (167°F), 90°C (194⁰F) или 105°C (221°F). В то время как медный провод сам по себе может выдерживать высокие температуры, создаваемые более высокими токами, прежде чем получить повреждение, защищающая их изоляция расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30°C (86°F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, уменьшить их мощность. Кроме того, несколько кабелей, плотно уложенных вместе, также могут иметь пониженную способность рассеивать тепло. Несколько кабелей должны быть немного разведены в стороны.
Обратите внимание, что, хотя медь является отличным проводником электричества, она все же обладает определенным сопротивлением потоку электронов через нее. Следовательно, в кабеле будет происходить некоторый резистивный нагрев. Сварочный кабель правильного размера может быть теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться. Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном счете, к обрыву и выходу кабеля из строя). Пробой изоляционной оболочки также может привести к поражению электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, проводит ток не более эффективно, чем кабель надлежащего размера. Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Таким образом, кабели большого сечения могут оказаться нерентабельными.
Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где кабель меньшего диаметра имеет больший номер. На рис. 1 перечислены размеры AWG. Размер манометра (или манометра), превышающий единицу, равен нулю, также выражается как 1/0 (произносится как «один ауток»), два нуля, выражается как 2/0 (произносится как «два аута»), 3/0 и 4/0. Размеры кабеля от № 4 до № 4/0 обычно используются для сварочного кабеля.
Рис. 1: Примеры калибров проволоки
В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих собой площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.
Рис. 2. Сравнение размеров кабелей по стандарту AWG и метрических единиц
В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих собой площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.
Рис. 3: Пример сварочного контура
Теперь при выборе надлежащего сечения кабеля для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварочного аппарата. Для этого нужно определить три фактора. К ним относятся:
• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока
Сварочный контур — это общий путь, по которому проходит электричество. Он включает в себя источник питания, электродный кабель, электрододержатель (или горелку TIG, или устройство подачи проволоки и пистолет), электрическую дугу, рабочий кабель и рабочий зажим. На рис. 3 показана схема сварки. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля. Кабель электрода подключается либо к электрододержателю, либо к горелке TIG, либо к механизму подачи проволоки. Рабочий трос крепится к рабочему зажиму. Обратите внимание, что последние два элемента часто ошибочно называют «заземляющим кабелем» и «заземляющим зажимом». Однако это неправильная терминология, поскольку «заземляющий» провод применяется только к первичной стороне сварочной цепи (т. е. к входному кабелю питания).
Рис. 4: Однофазные и трехфазные источники питания
Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля. Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный положительный ток (DC+), постоянный отрицательный ток (DC-) или переменный ток (AC). Полярность и направление тока влияют только на характеристики сварки и выбор электрода.
Номинальная выходная мощность источника питания — это просто максимальный уровень тока или силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить более высокие токи, чем их номинальная мощность, в течение коротких периодов времени). Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная мощность 250 А), Power Wave® S350 (номинальная мощность 350 А), Flextec™ 650 (номинальная мощность 650 А) и т. д.
Рабочий цикл — номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. е. обмотки станут слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки. Как правило, по мере снижения уровня выходного сигнала рабочий цикл увеличивается (до 100 % или непрерывного выходного сигнала). И наоборот, по мере увеличения выходных уровней (до достижения максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла указаны на паспортной табличке источника питания и/или в руководстве по эксплуатации. Рейтинг рабочего цикла источника сварочного тока обычно зависит от сварочных процессов, в которых он будет использоваться, его предполагаемого использования и от того, работает ли он от однофазного или трехфазного питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.
Рисунок 5: Выбор правильного размера сварочного кабеля
На рисунке 5 приведен пример таблицы для выбора правильного размера сварочного кабеля. Другие таблицы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 ампер с рабочим циклом 60%, и вам требуется общая общая длина электрода и рабочих кабелей 100 футов. Судя по таблице, правильный размер кабеля для выбора будет кабелем #2/0. Размеры кабелей увеличиваются для большей длины в первую очередь с целью сведения к минимуму падения кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые должны быть подключены параллельно или вместе, чтобы разделить текущую нагрузку.
Рисунок 6: Примеры изношенного и поврежденного сварочного кабеля
Следует также отметить, что в дополнение к правильному выбору размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии. Любые трещины, порезы, места износа и т. д. в сварочном кабеле могут снизить его токонесущую способность и привести к возникновению точек перегрева. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или разъемами с поворотным замком также могут снижать способность проводить ток и создавать точки перегрева (см. примеры на рис. 6). Все изношенные, изношенные и поврежденные секции должны быть немедленно отремонтированы для правильной работы и минимизации любых потенциальных угроз безопасности.

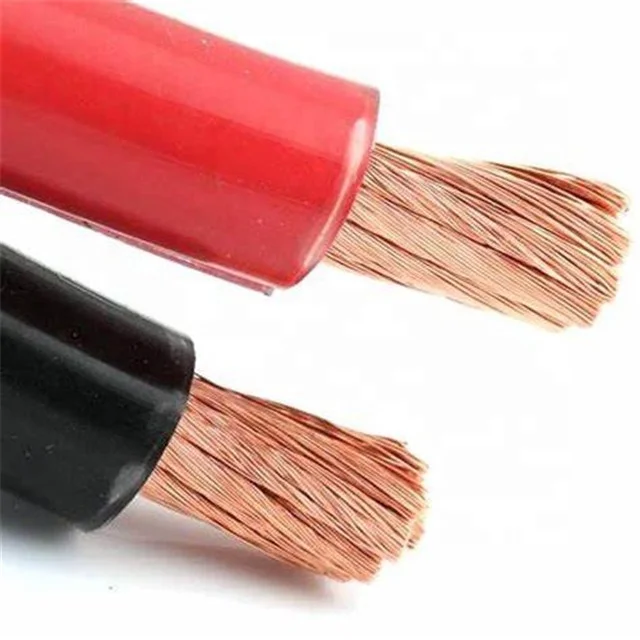

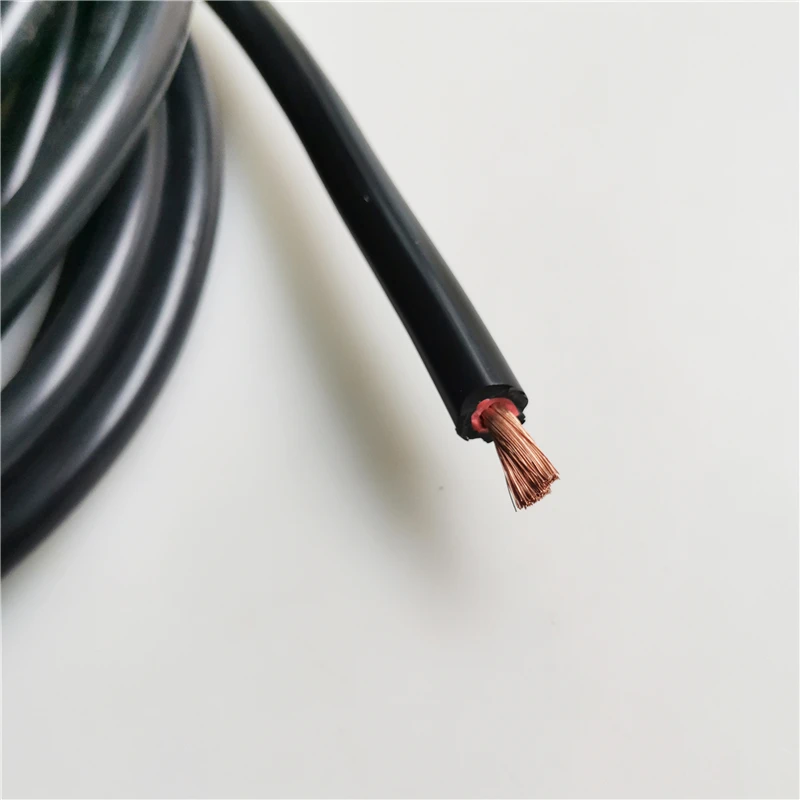

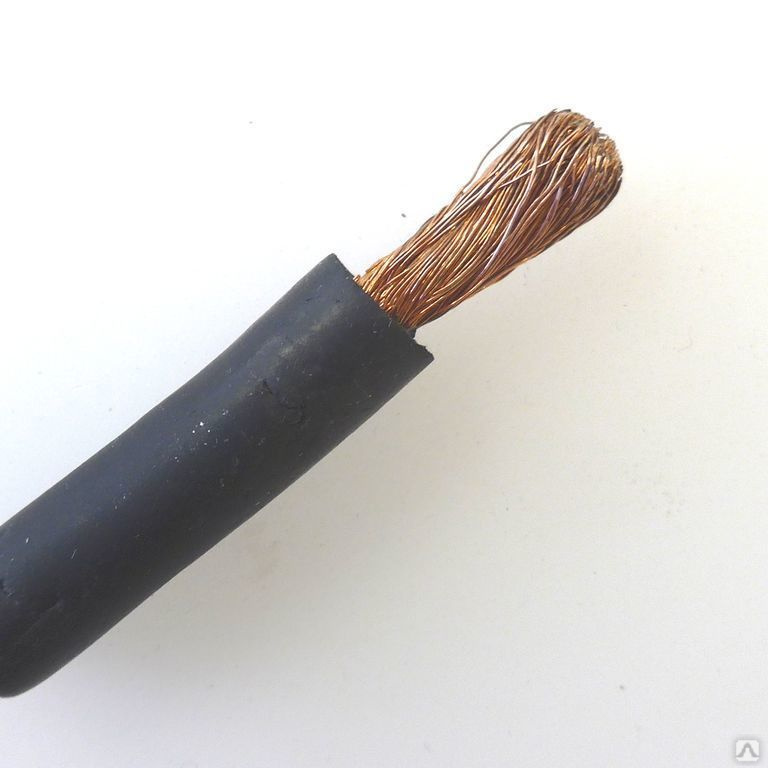

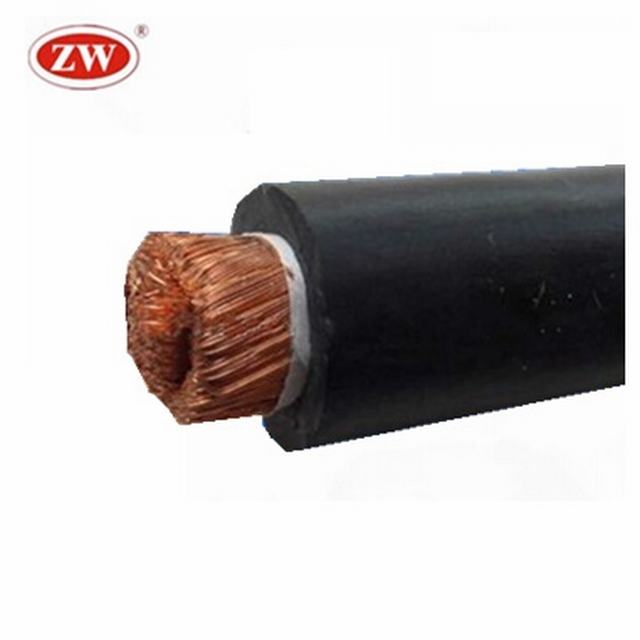

Черный сварочный кабель 2/0 AWG Черный
Артикул:
106585
$5,58/фут
Минимальная покупка:
1 футов
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM. Посмотреть полное описание
Количество:
в наличии В наличии | Большинство заказов доставляются на следующий рабочий день
Описание
Сварочный кабель подает электрический ток для сварочных аппаратов и состоит из тонких медных жил внутри прочной изолирующей оболочки, обычно из синтетического или натурального каучука, которая специально разработана для того, чтобы выдерживать повторяющиеся перемещения по шероховатым поверхностям. Хорошо сохраняет свой цвет даже после грубой обработки. Тонкие медные жилы также обеспечивают большую гибкость, чем другие типы проволоки.
Выбор правильного сварочного кабеля
Выбор правильного размера (диаметра) сварочного кабеля зависит от максимальной выходной силы тока сварочного аппарата: чем больше сила тока, тем больше должен быть кабель. Это как садовый шланг и пожарный шланг: чем больше воды требуется, тем больше должен быть диаметр шланга.
Для выбора правильного размера необходимо учитывать 3 фактора: общую длину сварочной цепи (включая полную длину электрода и рабочего кабеля), номинальную электрическую мощность сварщика и рабочий цикл сварщика (% от десятикратного минутный период, в течение которого сварочный аппарат будет работать с определенным выходным током, прежде чем превысит свой тепловой предел). Если требуется большая гибкость, выберите сварочный кабель Super VuTron.
СТРОИТЕЛЬСТВО
Проводник: – Полностью отожженную больную медную медь, класс K Stranding
. -40°C to 90°C
Color Code
-03 Red
-04 Green
Приложения:
– Второе напряжение.
Чтобы узнать о других предложениях, мы просим вас воспользоваться возможностью и ознакомиться с нашей обширной коллекцией сварочных кабелей на сайте ProWireandCable.com сегодня.
Технические характеристики
0.48700
Bare Copper
Stranded
EPDM – Ethylene Propylene Diene Monomer
1248×30
105C (221F)
Manufacturer Equivalents
B22/001
57007004
HW25320101
Сопутствующие товары
Быстрый просмотр
Артикул: 106576
Сварочный кабель 2 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
$3,19/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106577
Сварочный кабель 2 AWG Class K 600V 105C EPDM Красный
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
3,70 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106579
Сварочный кабель 4 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
2,02 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106582
Сварочный кабель 1/0 AWG класса K 600V 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
5,00 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106589
Сварочный кабель 3/0 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
7,67 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106591
Сварочный кабель 4/0 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
9,85 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Клиенты также просмотрели
Быстрый просмотр
Общий кабель
Артикул: 106587
Сварочный кабель Super Vu-Tron® класса M 2/0 AWG, 600 В, 90°C
UL/CSA RHH/RHW сварка и электроснабжение с использованием полностью отожженной многопроволочной неизолированной меди в соответствии с ASTM B-172, класс M более гибок, чем класс K.
$11,84/фут
Низкий запас | Позвоните, чтобы подтвердить цену и наличие
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106591
Сварочный кабель 4/0 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
9,85 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106576
Сварочный кабель 2 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
$3,19/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106593
500 MCM Сварочный кабель класса K 600V 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
36,53 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106582
Сварочный кабель 1/0 AWG класса K 600V 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
5,00 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106590
350MCM Сварочный кабель класса K 600V 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
$16,70/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106589
Сварочный кабель 3/0 AWG класса K 600 В 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
7,67 $/фут
В наличии | Большинство заказов отправляется на следующий рабочий день
Количество Добавить в свой список
Быстрый просмотр
Артикул: 106588
250MCM Сварочный кабель класса K 600V 105C EPDM
Экономичный вариант для сварки и электроснабжения с полностью отожженной оголенной медью класса K в красной или черной оболочке из EPDM.
