Как научиться варить инвертором самостоятельно: все детали и видео правильной сварки – Темы недели

Начинающий сварщик задумывается, какой сварочный инвертор купить, и какие нужны приспособления для сваривания металла электродами. Если отбросить профессиональное использование сварки, покупайте сварочный инвертор, а не трансформатор или полуавтомат.

Сварочный инвертор преобразует переменный ток из электрической сети в постоянный.

Плюсы инверторного сварочного аппарата, по сравнению с полуавтоматом и трансформатором:

Небольшой вес и габариты, в среднем инвертор весит 3-5 кг.
Простота использования для новичков.
Позволяет быстро освоить сварочное дело.

О достоинствах инверторов можно рассказывать бесконечно, но лучше один раз увидеть, чтобы понять, какие плюсы есть у этого вида сварочного оборудования.

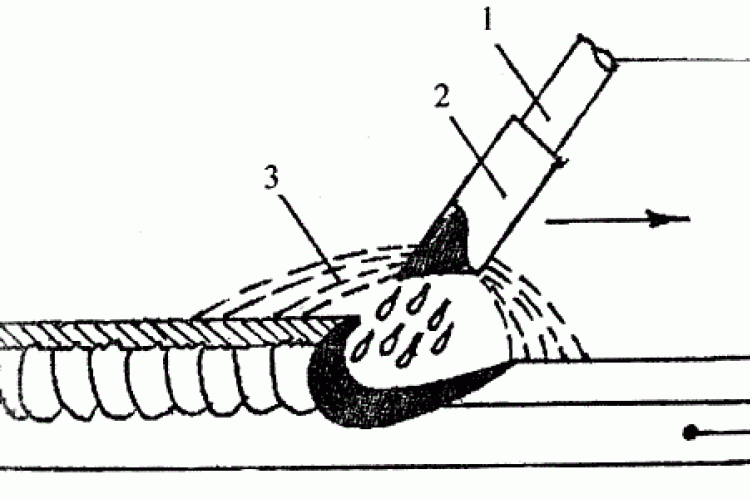

Теперь расскажем, что за процесс идёт во время сварки металла и как оценивать результат. Есть две металлических заготовки разных размеров. К металлу через электрод и массу подводится постоянное напряжение от сварочного инвертора. Чтобы возникла электрическая дуга, необходимы два токопроводящих элемента с плюсом и минусом. При касании металла электродом, которые имеют разную полярность, зажигается электрическая дуга с выделением высокой температуры. Металл начинает плавиться и, одновременно, при движении, плавится металлический стержень электрода с особым покрытием – обмазкой.

При сгорании, обмазка создаёт газовую защиту шва, предохраняя его от вредного воздействия кислорода.

Также при сварке образуется защитный шлаковый слой сварочной ванны, который, затем, отбивается специальным молотком сварщика.

После окончания сварки деталей, металл остывает, кристаллизуется и образуется прочное сварное соединение.

Влияние легированных примесей

Легирующими называют примеси меняющие свойства железа. По сути, только они превращают его в привычный материал. Такими добавками выступают редкоземельные металлы (напр. молибден, никель, ванадий), галогены (сера, фосфор), такие элементы как кремний или марганец. Самая распространенная — углерод.

Влияние примесей зависит от процентного состава их по отношению к объему. Особенно это заметно на примере добавок углеродных. Сварка высокоуглеродистых сталей труднее, чем большинства высоколегированных сортов.

Кроме прочего, некоторые добавки при высоких температурах выгорают. Это приводит к изменению свойств металла на стыке. Как правило, в худшую сторону.

Ниже приведен список легирующих добавок с указанием влияния на сварной шов.

Углерод, обозначается латинской «С». При содержании до 0,25% (низкоуглеродистые) не оказывает влияния. С повышением свариваемость ухудшается и при 0,45% сварку углеродистых сталей классифицируют как трудную.
Сера и фосфор, обозначения S и P — вредные примеси ухудшающие качества материала. При сварных работах образуют с железом химические соединения, придающие шву хрупкость, вызывающие образование трещин.
Кремний или Si — силициум по-латыни. При содержании свыше 0,6% повышает текучесть, затрудняя технологию.
Марганец Mn — повышает твердость металла, при содержании свыше 2% создает риск холодных трещин.
Хром Cr — при повышении содержания образует тугоплавкие оксиды, ухудшающие свариваемость.
Никель Ni — одна из немногих легирующих добавок улучшающая свариваемость.
Молибден, ванадий, вольфрам: Mo; V; W — соответственно. Придают прочность, при высоком содержании ухудшают свариваемость. Склонны к выгоранию поэтому, к примеру, при сварке стали 13хфа, содержащей ванадий не допускается перегрев.
Титан и ниобий Ti; Nb — первый не оказывает практического влияния, второй повышает риск трещинообразования.

Все остальные присутствующие в железе вещества влияния на свариваемость не имеют.

Что нужно купить, чтобы приступить к сварке

На этот вопрос отвечает статья — Инструменты и принадлежности для ручной дуговой сварки: базовый набор. Если кратко, то вам потребуются для начала сварки инвертором в домашних условиях:

Электроды.
Маска сварщика.
Краги или защитные перчатки.
Защитная курка, штаны и закрытая обувь.
Молоток сварщика и щетка для удаления шлака.

О выборе маски для сварки металла специалист рассказывает в этом видео.

Оптимальный выбор начинающего сварщика – маска со светофильтром типа «хамелеон».

Её неоценимый плюс, по сравнению с обычным защитным щитком с затемнённым стеклом, – сварщик видит свариваемые детали. Ему не нужно поднимать и опускать маску, т.к. «хамелеон» автоматически затемняется при появлении сварочной дуги и надёжно защищает глаза.

При прекращении сварочного процесса стекло автоматически просветляется. Это упрощает работу. Новичок в сварке не нахватается т.н. «зайчиков» от яркой вспышки дуги, если не вовремя опустит маску с обычным стеклом.

Меры безопасности

Сварочные работы выполняются со строгим соблюдением правил техники безопасности:

Никогда не применять неисправное оборудование. Проверять аппарат заранее, осматривать рабочие элементы, провода на наличие возможных пробоев.
Электроды должны быть новыми, со сохранившимся рабочим слоем. Нельзя использовать треснутые стержни.
Подготавливать рабочее место заранее. Убрать все горючие смеси подальше, очистить стол от ненужных предметов, которые могут помешать проведению сварочных работ.
Сварка считается вредным технологическим процессом. Поэтому нужно использовать маску сварщика, защитный комбинезон, перчатки, прочную обувь.
Под ноги положить резиновый коврик, чтобы исключить удары током.
Помещение, в котором проводятся сварочные работы, должно быть оборудовано хорошей системой вентиляции.
Для удобства желательно проводить работы на металлическом рабочем столе.

Работая с баллонами, наполненными инертными газами или кислородом, необходимо вытирать любые подтеки масла в рабочей зоне.

Любой сварщик знает, как сложно сваривать детали из нержавейки между собой. Процесс усложняется, если нужно соединить нержавеющую сталь с черным металлом. Поэтому необходимо точно определить компоненты материалов, подобрать электроды, рабочий режим аппарата. Во время рабочего процесса нужно учитывать советы профессионалов.

Какие бывают виды и типы электродов по маркам

Если зайти в любой специализированный магазин по продаже сварочного оборудования и посмотреть на ассортимент, то глаза просто разбегаются от предложений разных типов электродов. Что купить?

Выбирая электроды для сварки, обратите внимание на состав сердечника. Металл стержня должен быть идентичен свариваемому металлу. Есть электроды следующих видов. Для сварки:

Углеродистой и легированной стали
Для сваривания нержавейки и цветных металлов.

Упростим выбор. В быту чаще всего сваривают обычный «черный» металл – профильные и круглые трубы, уголки, полосы, арматуру, швеллеры, двутавровые балки, трубы водопровода и т.д.

Также обратите внимание на обмазку электродов. Есть четыре типа покрытий – основной, рутиловый, кислый и целлюлозный. Оставим за рамками данной статьи кислое и целлюлозное покрытие электродов. Для домашних работ сварщику достаточно электродов с рутиловым покрытием (марки МР-3 и ОК 63) и основным покрытием (марка УОНИ 13/55).

Плюсы электродов с основным покрытием:

Подходят для сварки ответственных конструкций с высокими требованиями к качеству шва.
Шов пластичен и ударостоек.

Недостаток электродов с основным покрытием:

Повышенные требования к чистоте поверхности свариваемого металла и обработке кромок деталей.
Для начинающих сварщиков более сложен повторный поджиг электрода.

Плюсы электродов с рутиловым покрытием:

Металл меньше разбрызгивается.
Легкий повторный поджиг электрода.
Стабильность дуги во всех пространственных положениях.

Можно ли сварить черный металл с нержавейкой?

Если говорить о производстве, технологии сваривания нержавеющей стали с черным металлом, то она является изначально неправильной из-за разности материалов, их свойств, технических характеристик. Однако выполнить соединение можно.

Поскольку на предприятиях требуется соблюдение ГОСТов, такой способ соединения металлов востребован в небольших мастерских. Но для получения хорошего соединения нужно знать химический состав свариваемых компонентов, иметь практический опыт работы с ними.

Какую выбрать полярность при сварке металла электродами

Инвертор для ручной дуговой сварки выдает постоянный ток. Если посмотреть на переднюю панель аппарата, то вы увидите, что на ней находятся два разъёма для подключения сварочных кабелей с метками + и -.

Прямая полярность: к плюсу аппарата подключается «прищепка», а к минусу держак.

Обратная полярность: к плюсу аппарата подключается держатель электрода, а к минусу зажим «прищепка» — масса.

Какую полярность выбрать? Об этот вопрос сломано немало копий. Если открыть учебные материалы по сварочному делу и спросить в интернете, часто можно услышать мнение, что на «прямой полярности» свариваемый металл лучше прогревается и проплавляется.

Практика это опровергает.

При сварке, на контакте с плюсом, выделяется больше тепла, поэтому на обратной полярности, держак подключён к плюсу, провар всегда глубже. В результате, на обратной полярности лучше сваривать металл с толстыми стенками. Это — профильная труба, пластины, уголок с толщиной 4-5 мм. И наоборот, на прямой полярности надо сваривать тонкий металл, толщиной не более 1.5-2 мм, чтобы избежать проплавления стенок и появления дырок.

Убедится в правдивости этого высказывания вы можете на практике. Возьмите сварочный инвертор, установите сварочный ток на 100 А. Подключите к разъёмам аппарата держатель электрода и массу и разрежьте металл, — пластину толщиной 4-5 мм, уголок или арматуру сначала на прямой, а потом на обратной полярности, не меняя силу тока и электрод диаметром 3 мм. Вы увидите, что на обратной полярности резка металла идёт быстрее.

Среднеуглеродистая

Если низкоуглеродистые стали используются как конструктивные, то сплавы с большим содержанием углерода применяют для этих целей реже. Их область — крупные детали машин и механизмов.

Сварку выполняют, обеспечивая:

возможно меньшее содержание в шве углерода, а также доли основного металла;
меньшую зону термического влияния;
снижение закалочных структур, повышающих хрупкость стыка.

Избежать резкого охлаждения шва, а значит трещинообразования помогает предварительный нагрев зоны сварки. При этом снижается технологичность, возрастает трудоемкость работы, но повышается качество.

Для снижения процентного содержания углерода при сварке легированных сталей используют специальные порошковые проволоки. Кроме того, даже для тонких деталей выполняют разделку кромок. Это помогает выполнить шов присадочным металлом, при минимизации объема основного.

Повышению качества способствует применение электродов меньшего диаметра, которыми возможно выполнить работу на меньшем токе. При этом снижается перемешивание металла шва с основным. Кроме того, возрастает скорость восстановления марганца и кремния, что так же повышает прочность и пластичность стыка.

С точки зрения технологии предпочтительнее использование сварки под флюсом, либо с использованием покрытых электродов.

Эффективно снижает хрупкость отпуск металла шва при температурах около 600ºС.

Как подобрать диаметр электрода для сварки металла разной толщины

Запомните простое правило: диаметр электрода зависит от толщины свариваемого металла. Металл с толщиной меньше 1 мм обычно варят полуавтоматом или аргонодуговой сваркой, а не электродами. Для ориентира, ниже таблица: «Соотношение толщины стали к диаметру электрода».

Для каждого диаметра электроды выставляется свой ток.

Совет начинающим сварщикам: рассчитать силу тока можно так: на каждый 1 мм диаметра электрода нужно примерно 30 А силы тока. Т.е. для электрода «тройки» выставляйте ток около 90-100 А.

На практике, каждый сварщик подбирает диаметр электрода и силу тока на инверторе индивидуально.

Конструкционная

К конструкционным относятся низколегированные, малоуглеродистые стали. Наиболее популярной является известная любому строителю Ст3, идущая на изготовление проката, круглой арматуры, гнутых профилей.

Для соединения изделий подобного класса используют в основном РДС плавкими электродами толщиной 3-5 мм.

Главной проблемой при этом, является перекаливание около сварочной зоны. Чтобы этого не происходило прежде, чем сварить ответственное соединение производят предварительный прогрев места стыка. Либо, как вариант, накладывают двухслойный шов, используя полуавтоматическую сварку с углекислотой.

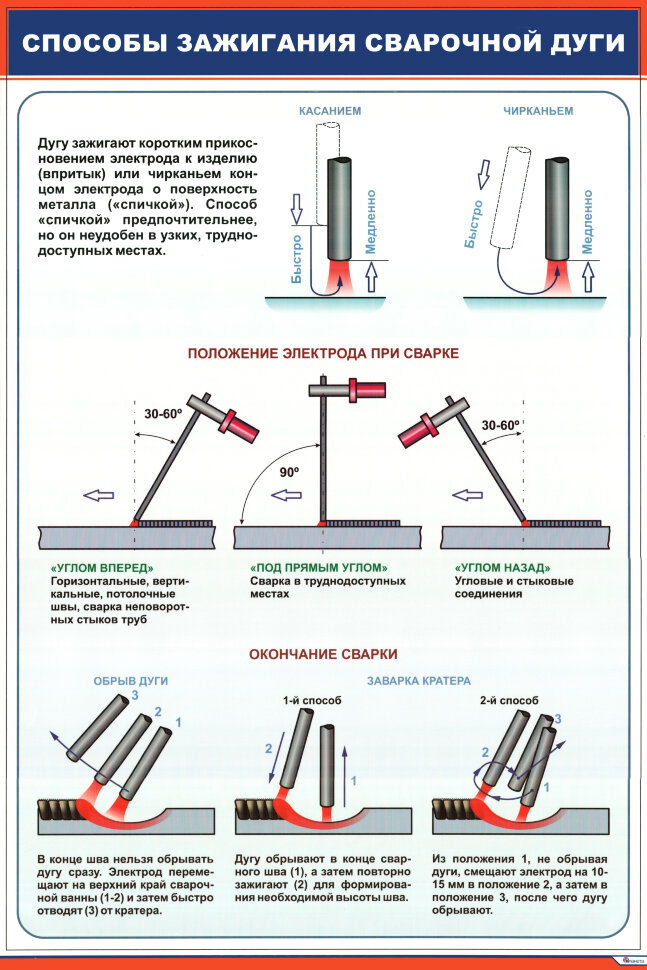

Как разжечь электрод

Существует два способа. Вариант один: разжечь электрод – впритык (касанием). Вариант два: чирканьем. Способы понятны из фото ниже.

Второй способ похож на разжигание спички об спичечный коробок. Первый способ иногда заменяют легким постукиванием об заготовку. Когда электрод новый и на кончике виден металл стержня, зажигание дуги происходит легко.

Если электрод был в работе, то вокруг стержня может появится наплыв из обмазки. Защитное покрытие электрода не проводит электрический ток. Поэтому его нужно отбить, несколько раз постучав кончиком электрода по свариваемой детали. Легкий розжиг электрода нарабатывается навыком, доведённым до автоматизма.

Подведем итоги

Научившись работать со сварочным оборудованием, станет возможно решение многих бытовых задач, часто возникающих в работе на даче или в гараже. Новичкам следует особое внимание обращать на полярность сварки инвертором деталей различной толщины.

Поняв, как правильно настраивать оборудование и выбирать электрод удастся получать качественные швы на любом изделии. Обязательно обращайте внимание на прямую и обратную полярность подключения сварочного инвертора.

При сваривании толстых деталей используется прямая полярность при сварке инвертором, а для тонких – обратная.

Источники

https://moiinstrumentu.ru/kak-varit-svarkoj.html
https://WikiMetall.ru/spravochnik/kak-nauchitsja-varit-jelektrosvarkoj.html
https://mrmetall.ru/kak-pravilno-varit-jelektrodami-nachinajushhim-jelektrosvarkoj/
https://sovet-ingenera.com/santeh/svarka/elektrosvarka-dlya-nachinayushhix.html
https://kak-sdelano.ru/instrumentyi/cvarka-invertorom-dlya-nachinayushhix
https://instrumentiks.ru/sovety/svarka-invertorom
https://tokar.guru/hochu-vse-znat/svarka-elektrodami-kak-pravilno-varit-nachinayuschim. html
https://svaring.com/welding/teorija/azy-svarki-elektrodami
https://www.svarbi.ru/articles/kak-varit-svarkoy-elektrodami-dlya-nachinayushchikh/
https://tutsvarka.ru/vidy/svarka-invertorom-dlya-nachinayushhih

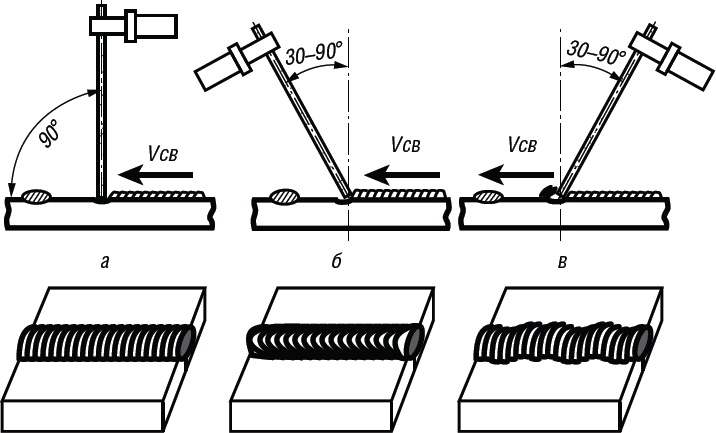

Как вести электрод и правильный угол наклона электрода

После розжига дуги контролируйте сварочную ванну. Удерживайте электрод на расстоянии 2-3 мм от поверхности свариваемых заготовок. Вы должны видеть и отделять сварочную ванну от шлака.

Сварочная ванна – это яркое белое пятно из раскалённого металла.

Электрод держите под углом от 30° до 60°, одновременно сохраняя оптимальное расстояние, т.к. стержень плавиться. Контролируйте его положение и состояние сварочной ванны. Ускоряйте или замедляйте движение руки в зависимости от различных условий и случаев.

Угол наклона электрода сварщик выбирает в зависимости от пространственного положения, сварного шва и выставленного тока. Чем быстрей вы ведёте электрод, тем меньше нагрев металла и величина провара. Если вести электрод медленно, то можно перегреть металл и прожечь дыру в изделии.

Тренироваться самостоятельно новичку сначала нужно на толстом листе металла. Задача: научиться разжигать сварочную дугу и вести электрод по горизонтальной поверхности, чтобы получился качественный шов.

После этого можно приступать к сварке в других пространственных положениях. Хорошим подспорьем для новичков станет видео — Сварка для «чайников» от FORUMHOUSE, в котором технический специалист Денис Замыслов расскажет об азах сварочного мастерства и выборе инверторного аппарата.

Основные ошибки

Рассмотрим основные ошибки, которые допускают новички при сварке РДС:

Спешка. Не нужно спешить вести электрод, металл должен проплавиться, поэтому привыкните к медленным спокойным движениям.
Неспособность отличить шлак от металла. Нередко новички думают, что заварили стык, но после отбития шлака в нем много непроваров. Дело в том, что при сварке кажется, что соединение заполнено жидким металлом — на самом деле это шлак. Жидкий металл через светофильтр выглядит белым, а шлак — красным.
Дрожащая рука. Добиться постоянного зазора между кончиком электрода и изделием поможет опора для руки. Никогда не держите руку на весу, иначе электрод будет прилипать. Опереть руку можно на стол, колено.
Не стоит сразу отбивать шлак. (хоть и очень хочется проверить качество соединения). Дайте ему немного остыть. Так Вы не повредите шов, а отлетевший горячий шлак, попавший на кожу, не причинит ожога.

Секреты и техника сварки инвертором для начинающих

В этой части мы ответим на самые распространённые вопросы начинающих сварщиков.

benyaПользователь FORUMHOUSE

Я делаю забор из профлиста. Хочу приварить к столбам уголки. Раньше никогда сваркой не занимался. Опыта нет. Посоветуйте с чего мне начать, чтобы сделать надёжно, и как правильно варить сварочным инвертором?

Советы от участника FORUMHOUSE с ником vodovoz:

Для сварки возьмите обычный бытовой сварочный инвертор.
Оптимальный диаметр электрода – 2.5 мм, «трешка» требует большего тока.
Разожгите электрод. Для этого чиркните им по ровной металлической поверхности.
Сварочный шов ведите восьмерками. Начиная снизу-вверх с шагом не более 1 мм.
Не варите изделие сразу от начала и до конца. Сделайте пару прихваток, чтобы металл не повело из-за нагрева разных сторон.
Если после сварки и отбивки шлака остались пустоты, проварите эти места еще раз.
Отбейте шлак. Береги глаза! Одевайте защитный очки или делайте это в сварочной маске хамелеоне.

HukToПользователь FORUMHOUSE

Самый ходовой электрод в быту – «тройка». Стандартные инверторы тянут «четверку», а больше вам и не надо. Менять и подбирать силу тока можно в процессе сварки, подбирая оптимальный режим. Выставите слишком много – прожжёте дырку, слишком мало – электрод прилипнет.

В копилку знаний:

Сварочные швы бывают горизонтальные, вертикальные и потолочные.
Самый простой для новичков — горизонтальный.
Качественный вертикальный шов сделать особенно сложнее из-за некомфортных условий работы.

Задача сварщика – «слепить» друг с другом две кромки свариваемого металла и наплавить сверху шва, расплавленный металл из стержня электрода.

Чтобы приварить стальной уголок к металлическому столбу, лучше использовать струбцины или магнитные угольники. Если попросить друга помощи подержать заготовку, то он может нахвататься «зайчиков» и получить ожог из-за брызг расплавленного металла.

JamesDouglasПользователь FORUMHOUSE

А как точно определить оптимальный сварочный ток?

Сергейб3Модератор FORUMHOUSE

Возьмите металлическую заготовку. Выставите ток побольше и варите. Если прожигаете металл, уменьшайте ток. Найдите ту силу тока, при которой вам будет комфортно варить без прожига металла. Опыт нарабатывается практикой. Потренируйтесь на ржавых кусках металла, набейте руку. После нескольких электродов, сожжённых на прихватках по ржавчине, потом, на хорошем металле, дело пойдет быстрее.

efhПользователь FORUMHOUSE

Мой совет: тщательно зачищайте свариваемые детали и стыки от ржавчины и краски до чистого металла.

Сергейб3Модератор FORUMHOUSE

Хороший совет. Ещё можно научится варить красивые швы на вертикале. После выполнения такой тренировки, горизонтальный шов становится идеальным.

Высокоуглеродистая

Высокоуглеродистые сплавы железа относятся к плохосвариваемым металлам. Использование их для строительных конструкций исключено. Зона использования таких материалов станкостроение, инструментальные изделия, быстрорежущие стали и т.п.

Технологически сварка высоколегированных сталей мало отличается от среднеуглеродистых. Особое внимание, как и там уделяют рациональному выбору режима создания сварного стыка, формы соединительного шва.

Широко применяются аппараты для работы в защитной среде инертных газов, например — аргона. Работы также ведут полуавтоматами, с углекислым газом.

Заметную роль играет форма шва. Узкие, глубокие швы способствуют концентрации вредных примесей, таких как сера и фосфор, образующих ослабленную зону. Излишне в процессе кристаллизации приобретают слоистость, так же снижая прочность.

Victron Обучающие видеоролики — Victron Energy

Профессиональные установки, отвечающие потребностям клиентов и превосходящие их ожидания, полезны для бизнеса.

Независимо от того, ориентируется ли ваш клиент на цену или на качество, наши обучающие видео предназначены для того, чтобы помочь вам легко выбрать наиболее подходящий продукт для нужд ваших клиентов.

Помогут установить аккуратные, продуманные системы, оптимально сконфигурированные для поставленной задачи.

Они помогут вам активировать соответствующие функции продукта, которые обеспечивают превосходную производительность и приводят к созданию системы питания, которой ваш клиент будет действительно доволен.

Менеджер по цифровому обучению Гай Стюарт все время работает над новыми видео. Так почему бы не взглянуть и не узнать, что нового?

Даже если вы уже смотрели некоторые из этих простых для понимания видеороликов, повторение может предложить то неуловимое решение, которое вы искали!

Учебная видеотека

На момент написания в Учебной библиотеке имеется 19 видеороликов, доступных на семи языках. На суше или на море; изолированный или подключенный к сети, резервный генератор или удаленный автономный, большой или малый, трехфазный, параллельный, гирляндный, кросс-производственный монтаж — вы найдете решение для любых обстоятельств.

Видеоролики и любые используемые в них слайды презентаций можно загрузить для последующего просмотра. Каждое видео сопровождается тестом. Сертификаты об окончании можно загрузить после достижения успешных результатов тестирования.

Вот сводка того, чего ожидать от каждого из них. Вам нужно будет войти в свою учетную запись Victron Professional, чтобы перейти по этим ссылкам к нужному контенту.

Серия начинается с инверторов/зарядных устройств MultiPlus, поскольку преобразование энергии лежит в основе всего, что мы делаем.

Базовое обучение — Введение в MultiPlus: Гай Стюарт (31 мин.)

Обзор нашей линейки инверторов от 500 ВА до 15 кВА с возможностью расширения до 180 кВА — самый большой ассортимент на рынке — это видео объясняет:

рекомендации по размеру и рекомендации по правильному выбору продукта

описание характеристик продукта
сравнение характеристик наших «внешне похожих» инверторов
простая схема, показывающая основную топографию коммутации/проводки и их важность
Особенности заземления для различных приложений
Сдвиг частоты / Три фазы / Параллельная установка
Несколько слов о резервных генераторах
и некоторые часто используемые аксессуары

Использование генераторов с Victron — веб-семинар Маргрит Лифтинк (40 мин.)

В этом видео Маргрит описывает типы генераторов, доступных на рынке, и обсуждает:

функция автоматического пуска/останова генератора
вариантов/параметров программирования, доступных при программировании автоматического пуска/останова на BMV; МультиПлюс; и на устройстве GX
запуск по SOC, низкому напряжению и току
Усилитель мощности
Отчетность для VRM
Особые условия для 3 фаз – согласование и балансировка фаз
Генератор-инвертор, размеры

Базовое обучение — Введение в MPPT: Гай Стюарт (31 мин.

)

С автономными и универсальными солнечными контроллерами заряда с ШИМ и MPPT, способными работать с токами заряда от 10 А до 100 А, с Bluetooth или без него, а также с возможностью последовательного подключения до 25 солнечных контроллеров заряда, это видео поможет вам через:

Расчет размеров
Выбор продукта зависит от фотоэлектрической батареи/напряжения батареи
Входные соединения фотоэлектрических модулей / сечение кабеля / температура и напряжение холостого хода
Конфигурация продукта в VictronConnect / интеллектуальной сети
Устройства для банок VE
Настройки BMV / Температурная компенсация
Особенности DVCC / Уличное освещение / Ограничение тока

Базовое обучение MPPT RS: Гай Стюарт (15 мин.)

У этого мощного нового гальванически развязанного контроллера заряда солнечной батареи есть собственное обучающее видео, в котором обсуждаются:

Значение гальванической развязки / испытание заземления / примеры применения

450 В, дополнительные меры предосторожности / только приложение 48 В пост. тока
Вход для двух цепочек фотоэлектрических модулей / возможность последовательного подключения 25 устройств / измерение температуры
Примеры подключения / программирование

Базовое обучение — управление цветом GX: Гай Стюарт (42 мин.)

При использовании устройства связи семейства GX занимают центральное место в системе управления и контроля за сбором, хранением и подачей электроэнергии; согласование сторонних устройств, а также хранение и отчетность системных данных. Это практическое видео ведет нас от распаковки, подключения к полному рассмотрению многих доступных функций:

Руководство по портам/обновление прошивки/аксессуары
Настройка VRM / удаленная консоль
подключение к MPPT с VE.Direct и MultiPlus с VE.Bus

Базовое обучение — использование удаленного управления Victron (VRM): Гай Стюарт (24 мин.)

В этом видеоролике объясняется, как получить максимальную отдачу от платформы VRM, используя ее мощные функции с богатыми данными для анализа производительности установок, используемых клиентами в реальном мире. Такой анализ позволяет принимать решения по «тонкой настройке» или приобретать дополнительные продукты с абсолютной уверенностью в том, что это приведет к идеальному совпадению между потребностями клиента и построением системы. Видео включает в себя:

Добавление/удаление контролируемых установок
Объяснение обзора панели мониторинга / Обзор расширенных данных
Выбор перетаскиванием/диапазоном по типу данных и исторической дате
Экспорт в электронную таблицу
Удаленная консоль изменить настройки системной программы
Множественные сигналы тревоги – настройка звуковых уведомлений или уведомлений по электронной почте
Удаленная проверка и обновление прошивки
Очистка памяти устройства
Настройка геозоны для предупреждений о выходе за пределы зоны

Аккумуляторы и мониторинг аккумуляторов — вебинар с Маргрит Лифтинк (54 мин.)

В этом видео рассказывается о типах аккумуляторов и химическом составе, а также рассказывается о свинцово-кислотных аккумуляторах:

Циклы разрядки – влияет на глубину разряда
Номинальная мощность – зависит от величины нагрузки
Эффективность заряда и температура
Батарея простаивает
Конфигурация блока батарей
Защита аккумулятора, отключение при низком напряжении, контроль средней точки, балансировка
Автоматический запуск генератора

Увеличение срока службы свинцово-кислотных аккумуляторов — инструкция в формате PDF на 55 страницах

Эта презентация предлагает всестороннее исследование типов батарей и задач, для которых они предназначены. Распространенные ошибки и заблуждения. Как батареи могут быть повреждены, что сократит их расчетный срок службы. Правильная установка, управление зарядкой, периодическое обслуживание и тестирование. За ним следует экзамен.

Базовое обучение — подключение MultiPlusII GX к управляемой BYD батарее — Гай Стюарт (26 мин.)

Это видео включает в себя практическую демонстрацию и обсуждение:

Обзор аккумуляторного блока BYD
Проводка между батареей и инвертором
Установка предохранителей
Коммуникационные соединения
Предпусковые проверки
Подключение установки к VRM

Пример установки Автомобиль VW, рассказанный Джоно — (4 видео — 36 минут — ссылки ниже)

В этом видео Лучиан Попеску и его команда устанавливают комплексную систему питания в фургоне VW. Инструкция разделена на четыре видео: Установка солнечной панели; обеспечение зарядки генератора; возможность зарядки от сети; подключение Color Control GX.

1 Солнечная батарея (7 мин)

Монтаж панелей
Проводка
соединения с литиевой батареей
Схема подключения

2 Зарядка генератора (6 мин)

Кабели
Преобразователь Buck Boost DC-DC для зарядки аккумулятора
БМС
Загрузка программного обеспечения
Программирование Buck Boost

3 Зарядка от сети (14 мин)

Установка розетки переменного тока
Потребительский блок
Распределитель Lynx и мегапредохранители
Защита аккумулятора
Обнаружение сети
Программирование

4 Установка Color Control GX (9 минут)

Электропроводка/управление BMV
Контроль напряжения домашней/стартерной батареи
GX GSM — передача данных в VRM и геозона
Полная схема установки

MultiPlus Assistants — вебинар с Маргрит Лифтинк (47 мин.

)

Это обучающее видео знакомит нас с использованием помощников по программированию. Многие из более специализированных функций MultiPlus были добавлены в ответ на запросы клиентов. В этом видео показано, как помощники по вопросам и ответам работают в программировании:

Аварийный выключатель
Контроль зарядного тока
Входной ток
VE.Bus BMS
Старт-стоп генератора
Системы накопления энергии
Концентратор собственного потребления
…и более

MultiPlus: Как это работает – Технический тренинг с Йоханнесом Бунстра (19 мин.)

В этом обучающем видео Йоханнес открывает корпус MultiPlus и знакомит нас с компонентами, рассказывая о технологии инвертирования мощности и зарядки аккумулятора. Узнать о:

Полевые транзисторы (FET) и их роль в преобразовании переменного тока в постоянный и постоянного в переменный
Синусоидальная синхронизация частоты сети/генератора
Плата управления
Параллельная работа
Выбор инвертора в соответствии с типичным использованием и блоком батарей
Варианты снижения мощности в режиме ожидания

Введение в базовое обучение AC PV с Гаем Стюартом (33 мин.

) Инверторы

AC PV обеспечивают эффективную дневную мощность, но неизменно являются частью более крупной установки, обеспечивающей круглосуточное электричество. В этом видео обсуждается:

Автономные и сетевые установки
Значение места установки PV переменного тока в топографии системы
AC PV или DC PV – как выбрать
Соотношение 1:1 для фотоэлектрической батареи и размера инвертора
Сдвиг частоты
Совместимость с торговой маркой Victron
Использование счетчика энергии/помощника ESS/ввода нуля Fronius
Схемы расширенной системы

Введение в ESS — базовое обучение с Гаем Стюартом (15 мин.)

Системы энергосбережения

максимизируют экономию при сборе солнечной энергии и предлагают одни из лучших решений для удовлетворения потребностей клиентов. В этом видео обсуждается:

Основные компоненты системы ESS
Когда использовать ESS
Состояние сети улучшено с помощью ESS
Размер блока батарей – анализ производительности на VRM
Если вместо использовать ESS

Теория трехфазных и параллельных систем – вебинар с Маргрит Лифтинк (44 мин.

)

В этом вебинаре Маргрит описывает наблюдения, необходимые для настройки трехфазных, параллельных и разделенных систем питания. Среди тем, подробно обсуждаемых вместе с соответствующими советами, советами и предостережениями, являются:

Инверторы Victron с трехфазной конфигурацией
Топография конфигурации «звезда» и «треугольник»
Параллельная конфигурация — максимальное количество строк и вывод
Однофазный вход – трехфазный выход
Физическое расположение установленных устройств
Правила подключения и предохранителей, а также важность встроенного сопротивления переменному току
Трехфазное вращение – мобильный источник питания
Кабели связи – правила и последовательность подключения
Значение включения устройства GX
Программирование и настройки

Установка трехфазной и параллельной системы — расширенный курс обучения с Гаем Стюартом (27 мин.)

Трехфазные и параллельные частные энергосистемы обеспечивают надежное электроснабжение для промышленного использования — даже в самых отдаленных местах. В этом видео показано:

Инверторы Victron, подходящие для использования в трехфазных системах
Расчет размеров проводки/кабелей и рекомендации
Порядок работ при установке – Предостережения
Установка соединений VE.Bus
Системный конфигуратор VE.Bus и Quick Configure
3-фазный — проверка установленного блока на ассоциацию «Линейный выход»
Особые примечания о «Текущем пределе» и неожиданных совокупных результатах
Подключение устройств GX / подтверждение настроек

Инвертор мощности Руководство по покупке | Eaton

Что такое инвертор?

Инвертор мощности — это устройство, которое преобразует низковольтную энергию постоянного тока (постоянного тока) от батареи в стандартную бытовую мощность переменного тока (переменного тока). Инвертор позволяет вам управлять электроникой, бытовой техникой, инструментами и другим электрическим оборудованием, используя энергию, вырабатываемую аккумулятором автомобиля, грузовика или лодки, или возобновляемыми источниками энергии, такими как солнечные батареи или ветряные турбины. Инвертор дает вам энергию, когда вы находитесь «вне сети», поэтому у вас есть портативное питание, когда и где бы оно вам ни понадобилось.

В чем разница между инвертором и инвертором/зарядным устройством?

Инвертор просто преобразует мощность постоянного тока (батареи) в мощность переменного тока, а затем передает ее подключенному оборудованию. Инвертор/зарядное устройство делает то же самое, за исключением того, что это инвертор с подключенными батареями. Он остается подключенным к источнику питания переменного тока для непрерывной зарядки подключенных аккумуляторов, когда доступно питание от сети переменного тока, также известное как береговое питание.

Инвертор/зарядное устройство — это тихая альтернатива газовым генераторам, не требующая дыма, топлива или шума. Во время длительных отключений вам может потребоваться время от времени запускать генератор для подзарядки батарей, но инвертор/зарядное устройство позволяет вам запускать генератор реже, экономя топливо.

Для чего используется инвертор?

Проще говоря, инвертор мощности обеспечивает питание переменного тока, когда нет доступной розетки или подключение к ней нецелесообразно. Это может быть автомобиль, грузовик, дом на колесах или лодка, строительная площадка, машина скорой помощи или скорой помощи, кемпинг или передвижная медицинская тележка в больнице. Инверторы или инверторы/зарядные устройства могут обеспечить питание для вашего дома во время отключения, чтобы поддерживать работу холодильников, морозильников и дренажных насосов. Инверторы также играют важную роль в системах возобновляемой энергии.

Преобразование постоянного тока в переменный: как работают инверторы

Постоянный ток или мощность постоянного тока, поступающая от батареи, течет в одном направлении от отрицательной клеммы батареи, через замкнутую цепь и обратно к положительной клемме батареи. Однако типичные 12-вольтовые или 24-вольтовые батареи обеспечивают только относительно низковольтную мощность. В зависимости от вашего местоположения приборы должны работать от сети переменного тока с напряжением 120 или 230 вольт.

Силовые инверторы 120 В

Силовые инверторы 230 В

Инвертор устраняет это несоответствие, увеличивая напряжение и используя транзисторы или полупроводники для быстрого изменения полярности входа постоянного тока туда и обратно, посылая его в одном направлении по цепи, затем очень быстро меняя его и отправляя в другом направлении. В большинстве случаев он делает это 60 раз в секунду (60 Гц).

Типы инверторов мощности

Инверторы мощности для дома

Если вам требуется аварийное резервное электроснабжение дома из-за того, что в вашем доме происходит отключение электроэнергии во время гроз, ураганов или суровых зимних погодных условий, инвертор/зарядное устройство поможет поддерживать работу основных приборов.

Чаще всего аварийный домашний источник питания работает от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор без непрерывно работающего двигателя, заводите автомобиль каждый час и дайте ему поработать в течение 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Этого будет достаточно для работы среднего домашнего холодильника на срок до двух дней, в зависимости от размера батарей, размера холодильника и степени его заполнения. Разумно иметь под рукой запасную батарею или две на случай, если сбой питания превысит время работы от батареи.

Ищите инвертор или инвертор/зарядное устройство с мощностью, превышающей мощность электроприборов, необходимых для работы. См. Таблицу 2 : Стандартная мощность обычных бытовых приборов ниже. Готовы купить инвертор/зарядное устройство прямо сейчас? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Инверторы питания для автомобилей, внедорожников и микроавтобусов

Прикуриватель на 12 В в автомобиле или грузовике можно использовать с небольшим портативным инвертором для зарядки телефонов, планшетов, ноутбуков, DVD-плееров, легких инструментов и других устройств. Портативные инверторы — отличный выбор для семейных поездок. Эти мобильные инверторы оснащены одной или двумя розетками переменного тока, а некоторые модели также имеют два USB-порта для зарядки. Ассортимент компактных портативных инверторов Eaton включает модели мощностью до 400 Вт.

Преобразователи мощности для жилых автофургонов, грузовиков и лодок

Не отказывайтесь от (электрических) домашних удобств, когда вы отправляетесь в поход, катаетесь на лодке или доставляете товары по дороге. Для грузовиков, лодок и транспортных средств для отдыха стационарный инвертор/зарядное устройство, подключенный напрямую к аккумуляторной батарее, позволяет запускать компьютеры, планшеты, телевизоры, кофеварки, блендеры и другие подключаемые устройства.

При наличии источника переменного тока, такого как генератор или береговое электроснабжение, инвертор/зарядное устройство передает питание на ваше оборудование и одновременно заряжает подключенные батареи. При отключении от источника питания инвертор/зарядное устройство автоматически переключается на питание от батареи, и ваша электроника и бытовая техника продолжают работать без перебоев. Ознакомьтесь с нашим ассортиментом инверторов/зарядных устройств, предназначенных для жилых автофургонов и морских судов.

Мобильные инверторы питания для рабочих площадок и промышленного применения

Инверторы/зарядные устройства, предназначенные для автономных рабочих площадок и рабочих грузовиков с ограниченным доступом к береговому источнику питания, используют аккумуляторы отдельно от основного аккумулятора транспортного средства или полностью вне транспортного средства. Многие электроинструменты, бытовая техника и электроника, используемые в промышленности, требуют кратковременных всплесков мощности, превышающих их непрерывную номинальную мощность, либо при запуске, либо во время использования, либо в обоих случаях. Мощные инверторы/зарядные устройства временно обеспечивают дополнительную выходную мощность, чтобы справиться с этими пиковыми нагрузками без отключения. См. инверторы/зарядные устройства PowerVerter APS компании Eaton.

Преобразователи мощности для больничных тележек

Инвертор медицинского назначения может быть использован для модернизации передвижной медицинской тележки в медицинских учреждениях. Мобильность дает врачу, медсестре или техническому специалисту возможность доставлять пациенту лечебное, контрольное или диагностическое оборудование. Инверторы для мобильных медицинских тележек должны иметь розетки больничного класса и соответствовать стандарту UL 60601-1. См. подборку инверторов медицинского назначения Eaton для питания больничных тележек.

Преобразователи мощности для машин скорой помощи/автомобилей скорой помощи

Специальные медицинские инверторы обеспечивают безопасное и надежное мобильное питание для критически важного бортового оборудования скорой помощи/скорой помощи. Инверторы, используемые в медицинских транспортных средствах, должны соответствовать требованиям UL 458. Eaton предлагает инвертор со встроенной системой зарядки, предназначенный для установки в машинах скорой помощи/скорой помощи. См. Инвертор Eaton для машин скорой помощи/скорой помощи.

Инверторы мощности для чувствительной электроники

Для многих устройств, таких как электроинструменты с регулируемой скоростью, банкоматы, компьютеры с активными источниками питания PFC, лазерные принтеры, сетевое оборудование и аудио/видео компоненты, требуется чистая синусоидальная мощность. Стабильная, управляемая микропроцессором синусоидальная мощность позволяет вашему оборудованию работать с меньшим нагревом, служить дольше и работать без сбоев или снижения производительности, вызванных нестандартным питанием. Eaton предлагает несколько инверторов, которые обеспечивают чистую синусоиду на выходе.

Как купить инвертор мощности

Инверторы мощности бывают различной мощности, измеряемой в ваттах. Вот 12 ключевых факторов, которые следует учитывать при покупке инвертора:

Инвертор или инвертор/зарядное устройство — И инверторы, и инверторы/зарядные устройства обеспечивают ток от аккумуляторной батареи, но только инверторы/зарядные устройства подключаются к источникам переменного тока, пропускают переменный ток через к оборудованию, заряжать аккумуляторы и автоматически переключаться на питание от аккумуляторов, когда сеть переменного тока недоступна. Инверторы, которые не являются инверторами/зарядными устройствами, полагаются на работающие транспортные средства для перезарядки аккумуляторов и не подключаются напрямую к источникам переменного тока.
Напряжение In – Чаще всего для питания инверторов используются аккумуляторы на 12 В. Это тип аккумулятора в вашем автомобиле. Также доступны сверхмощные инверторы/зарядные устройства, в которых используются батареи 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению инвертора.
Выходное напряжение — В Северной Америке электроэнергия, поступающая в ваш дом, представляет собой напряжение переменного тока 120 вольт. Если вы находитесь в Северной Америке, убедитесь, что выход вашего инвертора совместим с сетью 120 В для питания вашей электроники, электроинструментов или небольших бытовых приборов.
Номинальная непрерывная выходная мощность — Определите общую мощность, необходимую для всех подключенных устройств. Номинальная непрерывная выходная мощность инвертора или инвертора/зарядного устройства должна быть больше, чем мощность всего оборудования, которое будет питаться одновременно. Вы можете оценить необходимую мощность, используя Таблицу 2: Типичная мощность обычных бытовых приборов .
Входное соединение – Небольшие портативные инверторы подключаются непосредственно к 12-вольтовой розетке автомобиля (прикуривателю). Инверторы для тяжелых условий эксплуатации имеют входные клеммы постоянного тока, которые подключаются непосредственно к батареям с помощью кабелей, предоставляемых пользователем. Инверторы/зарядные устройства подключаются как к батареям, так и к источнику питания переменного тока, чтобы батареи могли перезаряжаться, когда доступно береговое питание.
Пиковая и непрерывная мощность — Многим инструментам, приборам и насосам требуются кратковременные скачки мощности при запуске, во время использования или в обоих случаях. Это означает, что требуется временная мощность, превышающая постоянную номинальную мощность инвертора. Ищите инвертор или инвертор/зарядное устройство, которые могут справиться с такими пиковыми потребностями в мощности, обеспечивая до 200% номинальной мощности в непрерывном режиме.
Розетки — подумайте, сколько розеток вам понадобится и нужна ли вам специальная защита от розеток GFCI для влажной или влажной среды. Многие сверхмощные инверторы/зарядные устройства могут быть жестко подключены к вашему основному электрическому щиту, чтобы подавать ток непосредственно к розеткам переменного тока вашего дома. В целях безопасности используйте для установки профессионального электрика.
Время работы (количество времени, в течение которого инвертор будет подавать питание на ваше оборудование) — если вы используете инвертор, подключенный к аккумулятору работающего автомобиля, у вас будет питание, пока автомобиль работает. Если ваш инвертор или инвертор/зарядное устройство работает от аккумулятора без другого источника питания, время работы зависит от количества доступного заряда аккумулятора и нагрузки, которую он поддерживает. Вы можете увеличить время работы, подключив больше батарей. Количество аккумуляторов, которые можно подключить, не ограничено.
Охлаждающие вентиляторы – Многоскоростные охлаждающие вентиляторы предотвращают накопление тепла и продлевают срок службы инвертора.
3-этапная зарядка — В инверторах/зарядных устройствах Eaton используется усовершенствованное 3-этапное зарядное устройство, которое заряжает аккумуляторы быстрее, защищая их от перезарядки, чрезмерной разрядки и случайного разряда.
Сбрасываемые автоматические выключатели — Защитите свой инвертор/зарядное устройство от повреждений в результате перегрузок или отказа зарядного устройства.
Специальные функции — При покупке инвертора или инвертора/зарядного устройства подумайте, нужны ли вам какие-либо из этих специальных функций для безопасного и эффективного питания вашего оборудования:
- USB-порты — легко заряжайте телефоны, планшеты, носимые фитнес-трекеры и другие мобильные устройства.
- Выходной сигнал с чистой синусоидой — для электроинструментов с регулируемой скоростью и чувствительной электроники, такой как компьютеры, сетевые устройства и аудио/видео оборудование.
- GFCI — соответствуют требованиям OSHA для использования во влажной среде, в том числе вблизи раковин.
- Розетки больничного класса – сертифицированы UL для использования в медицинских учреждениях.
- Возможность дистанционного управления — некоторые инверторы/зарядные устройства имеют коммуникационный порт RJ45, который позволяет подключать дополнительный модуль дистанционного управления.
- — показывают уровень заряда батареи и предупреждения о низком заряде батареи, уровни нагрузки, предупреждения о перегрузке, системные сбои и режимы работы.
- — настраивайте автоматическое переключение высокого и низкого напряжения в соответствии с вашим приложением.
- Высокая начальная мощность — поддерживает пиковые нагрузки устройств с высокими требованиями к начальной мощности, таких как двигатели, компрессоры и насосы.

Häufig gestellte Fragen

В чем разница между инвертором и источником бесперебойного питания (ИБП)?

Инверторы и системы ИБП обеспечивают питание от батарей при отсутствии питания переменного тока. ИБП обычно включает в себя аккумулятор и зарядное устройство в одном автономном блоке. Аккумуляторы для инвертора обычно поставляются пользователем.

Система ИБП также может поддерживать связь с оборудованием, на которое она подает питание, сообщая оборудованию, что оно работает в режиме ожидания, выдавая ему предупреждения об отключении или связываясь с человеком в контуре. Инверторы обычно не имеют такой возможности.

В зависимости от инвертора он будет реагировать на отключение питания через 4,2–16,7 миллисекунд. ИБП реагирует за долю этого времени, что делает ИБП лучшим выбором для приложений, которые должны оставаться под напряжением, таких как компьютерное сетевое оборудование.

В чем разница между инвертором и генератором?

Генератор работает на бензине, дизельном топливе или пропане для производства электроэнергии. Инвертор преобразует энергию постоянного тока, хранящуюся в батареях, в мощность переменного тока, необходимую для работы инструментов, электроники, бытовой техники и других устройств.

Генератор может быть лучшим выбором, когда требуется большое количество энергии в течение длительных периодов времени. Тем не менее, инвертор/зарядное устройство является более чистым и экологичным выбором. Он тихий и не выделяет дыма, что делает его предпочтительным для жилых районов или для использования в помещении.

Инвертор/зарядное устройство может работать вместе с питанием от генератора, когда генератор работает, что позволяет отключать генератор на время для экономии топлива, не выключая оборудование.

Что такое инвертор/зарядное устройство?

Инвертор/зарядное устройство преобразует мощность постоянного тока (аккумулятора) в мощность переменного тока, а затем передает ее на подключенное оборудование. Когда он подключен к источнику питания переменного тока, он непрерывно заряжает подключенные аккумуляторы. При отключении электроэнергии инвертор/зарядное устройство автоматически переключается на питание от батареи, чтобы обеспечить питание подключенного оборудования. Батареи будут перезаряжены, когда снова станет доступен источник питания переменного тока.

Как использовать инвертор для домашнего аварийного питания?

Чаще всего аварийное домашнее электроснабжение работает от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор при выключенном двигателе, запускайте автомобиль каждый час и дайте ему поработать около 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Это обеспечит достаточную мощность для работы среднего домашнего холодильника до двух дней, в зависимости от размера батарей и размера вашего холодильника. Разумно иметь под рукой запасную батарею или две на случай, если продолжительность сбоя питания превысит время работы от батареи.

Ищите инвертор с мощностью больше, чем электроприборы, необходимые для работы. См. Таблица 2: Стандартная мощность обычных бытовых приборов ниже. Готовы купить? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Могу ли я запитать свой дом, используя свой автомобиль и инвертор?

Абсолютно! Во-первых, узнайте общую мощность приборов, которые вам нужны для работы, используя приведенные ниже рекомендации. Это поможет вам купить правильный инвертор для вашей домашней аварийной системы резервного копирования.

Инвертор не является водонепроницаемым, поэтому держите его подальше от дождя, пыли и прямых солнечных лучей. Хотя вы можете подключить инвертор к аккумулятору автомобиля с помощью соединительных кабелей и зажимов типа «крокодил», предпочтительным методом является кольцевая клемма, которая надежно крепится к опоре инвертора. Затем подключите удлинитель на расстоянии не более 200 футов от инвертора к устройствам, которые вы хотите запустить. За пределами этого расстояния вы, вероятно, испытаете потерю сигнала.

Чтобы аккумулятор оставался заряженным, вы должны запускать машину примерно на 10 минут каждый час. Инвертор будет работать, когда автомобиль выключен, пока вы не разрядите аккумулятор.

Обеспечивает ли инвертор защиту от перенапряжения?

Да. Поскольку инвертор преобразует мощность постоянного тока в мощность переменного тока, выходной сигнал переменного тока обрабатывается до того, как он достигнет вашего оборудования. Инвертор обеспечивает стабильное выходное напряжение и частоту для защиты вашего оборудования от скачков напряжения и сетевых шумов, позволяя вашему оборудованию работать на пике своих возможностей.

Может ли инвертор питать холодильник или морозильник?

Да, но следует помнить об одном важном моменте. Когда холодильник или морозильник включается, он потребляет высокий пусковой импульс мощности, в несколько раз превышающий мощность, которая требуется при непрерывной работе. Убедитесь, что ваш инвертор может справиться с пиковым выбросом. Как правило, убедитесь, что ваш инвертор может выдерживать пиковые нагрузки 500–750 Вт для холодильника и 500–1000 Вт для морозильного ларя.

Какой тип батареи следует использовать с инвертором?

Чаще всего для питания инверторов используются аккумуляторы на 12 В, подобные тем, что установлены в вашем автомобиле. Доступны инверторы/зарядные устройства для тяжелых условий эксплуатации, в которых используются батареи на 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению вашего инвертора.

Аккумуляторы глубокого разряда выглядят как обычные автомобильные аккумуляторы, но могут обеспечивать постоянную мощность в течение более длительного периода времени и надежно работать до разрядки до 80%. Они идеально подходят для инверторных применений, особенно в жилых автофургонах, лодках и автономных возобновляемых источниках энергии из-за их способности почти полностью разряжаться до того, как их нужно будет перезарядить.

Помимо батареек вам понадобятся предохранитель и держатель предохранителя. Одним из самых простых типов предохранителей является предохранитель «ANL», который можно вставить в положительный провод, идущий от аккумуляторной батареи.

Какой тип кабеля следует использовать для подключения батарей?

Большинство инверторов продаются без кабелей, поэтому пользователь может выбрать кабель, наиболее подходящий для его применения. В общем, расстояние между батареей и инвертором должно быть как можно короче, в идеале не более 10 футов. Кабели, используемые для подключения инверторов, должны быть типа SGX, который обычно используется для подключения аккумулятора к электронной системе автомобиля и его заземления.

Приведенная ниже таблица рекомендуемых размеров проводов является общим практическим правилом. Фактический размер провода, который вам нужен, будет варьироваться в зависимости от напряжения вашей батареи, общей силы тока, потребляемой вашим оборудованием, и длины кабеля. Наш лучший совет — придерживаться того, что указано в руководстве пользователя вашего инвертора.

Таблица 1: рекомендуемые калибры проволоки

Действительно ли важен инвертор с чистой синусоидой?

В зависимости от того, какое оборудование вы используете, ответ может быть утвердительным. Инвертор с чистой синусоидой формирует плавный синусоидальный сигнал на выходе переменного тока с очень низким уровнем гармонических искажений. Чувствительная электроника, инструменты с регулируемой скоростью, медицинское оборудование, такое как кислородные концентраторы, телевизоры и аудио- и видеокомпоненты, люминесцентные лампы с электронными балластами и любые приборы с микропроцессорным управлением не будут хорошо работать при измененной мощности синусоидального сигнала.

Инвертор мощности какого размера мне нужен?

Чтобы выбрать инвертор нужного размера для вашего приложения, вам необходимо суммировать мощность всех приборов, инструментов или электроники, которые будут работать от инвертора одновременно. У многих бытовых приборов и электроинструментов номинальная мощность указана на этикетке на самом изделии или в руководстве по эксплуатации изделия. Если ваши устройства показывают только ампер, мощность можно получить, используя эту простую формулу:

Вольт x Ампер = Ватт

Пример: Вы хотите запустить небольшой мини-холодильник. Вы знаете из этикетки продукта, что он использует 0,7 ампер. В США напряжение 120. Следовательно:
120 x 0,7 А = 84 Вт

Теперь укажите, как долго вы хотите, чтобы устройство работало. Это его время выполнения. Предполагая, что вы используете батареи на 12 В, разделите общую мощность на 12.

В примере с нашим мини-холодильником:
84 ÷ 12 = 7 ампер постоянного тока

Это количество ампер-часов постоянного тока, необходимое для работы холодильника в течение 1 часа, если он будет работать непрерывно. Вам нужно будет понаблюдать за работой холодильника в течение определенного периода времени, чтобы определить, как долго он активно работает, поэтому понаблюдайте за ним в течение 15 минут и запишите продолжительность его работы.

Допустим, вы хотите, чтобы холодильник работал в течение 12 часов, прежде чем потребуется перезарядка батарей. Ваше наблюдение показывает, что холодильник работает в течение 5 минут в течение 15-минутного периода наблюдения. Используйте эту формулу:

Требуемое активное время работы = Минуты работы ÷ Минуты наблюдения x Общее требуемое время работы
12 часов = 5 минут ÷ 15 минут x 4 часа

Затем умножьте требуемый ток постоянного тока на предполагаемое количество часов, в течение которых холодильник может работать без подзарядки батарей.

7 ампер постоянного тока x 4 часа = 28 ампер-часов. оценка с коэффициентом 1,2.

28 ампер-часов x 1,2 = 33,6 ампер-часов
Это минимальное количество ампер-часов, которое должны обеспечивать ваши аккумуляторы.

Сколько ватт потребляют обычные бытовые приборы и инструменты?

Эта таблица общих приборов, электроники и инструментов поможет вам оценить ваши потребности. Обязательно ознакомьтесь с фактическими требованиями к мощности на этикетке продукта и помните, что многие инструменты и устройства имеют значительно более высокие требования к пиковым перенапряжениям при запуске/цикле.

Таблица 2: Стандартная мощность обычных бытовых приборов

Установка инвертора и инвертора/зарядного устройства: Советы по безопасности

Внутри инвертора/зарядного устройства существует потенциально опасное для жизни напряжение, когда подключены питание от батареи и/или вход переменного тока. Прежде всего, внимательно следуйте всем инструкциям по технике безопасности, приведенным в руководстве пользователя или руководстве по установке, прилагаемом к вашему инвертору/зарядному устройству и батареям. Установка инвертора предполагает работу с током под напряжением, поэтому вы должны иметь хотя бы базовые знания об электричестве и проводке. Если сомневаетесь, наймите опытного электрика. Вот общие рекомендации, о которых следует помнить:

Инверторы мощностью 400 Вт и выше должны иметь жесткую проводку и соответствующие предохранители.
Инвертор выделяет тепло. Убедитесь, что ваша установка обеспечивает надлежащую вентиляцию и рассеивание тепла, оставляя зазор не менее двух дюймов со всех сторон и сверху.
Аккумуляторы могут выделять потенциально взрывоопасный газообразный водород, который может скапливаться рядом с аккумуляторами, если они плохо вентилируются. Аккумуляторный отсек должен иметь некоторую вентиляцию для наружного воздуха.
Не размещайте инвертор рядом с источником тепла, рядом с чем-либо легковоспламеняющимся или под местом, где используются или перекачиваются жидкости. Убедитесь, что место не подвергается воздействию дождя, влаги и пыли и не подвергается воздействию прямых солнечных лучей.
При установке инвертора в доме на колесах подключите его к аккумулятору, используемому для питания салона дома на колесах, а не к аккумулятору, питающему двигатель.
Используйте провод соответствующего сечения. См. Таблицу 1 : Рекомендуемые сечения проводов .
Заземлите инвертор с помощью основного вывода заземления. Обычно это можно сделать, установив заземляющий разъем инвертора на стержень болта в раме автомобиля. Используйте провод того же калибра для кабеля заземления, что и для кабеля питания.

Продукты, упомянутые в этой статье

Mobil

Kompakt

Hochleistung

Wechleistung

Wechleistung
.0389 Reine Sinuswelle
Stromversorgung für Krankenhauswagen
Дополнительная литература
Как выбрать и установить систему резервного питания инвертора/зарядного аккумулятора для дренажного насоса
Зачем покупать у Eaton?
Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Eaton вы получаете надежное проектирование, проверенную надежность и исключительное обслуживание клиентов.
