Трубы стальные бесшовные – ГОСТ: видео-инструкция по монтажу своими руками, особенности холоднодеформированных, фото

В статье мы разберемся, каким нормативным документам подчиняется производство стальных бесшовных труб; каким образом они производятся и где применяются.

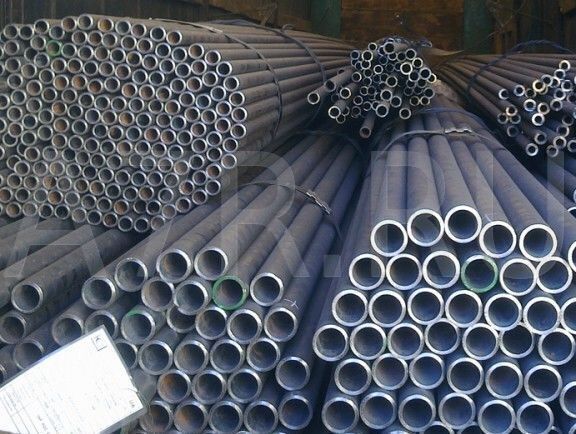

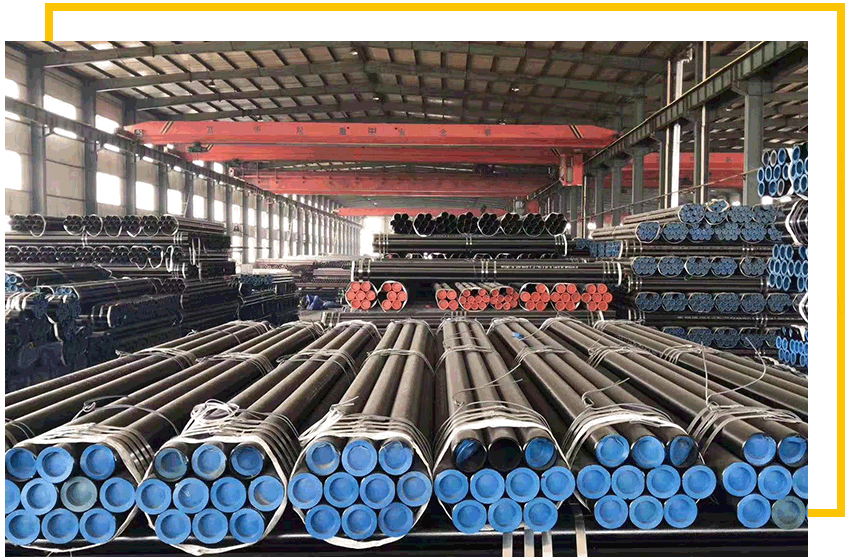

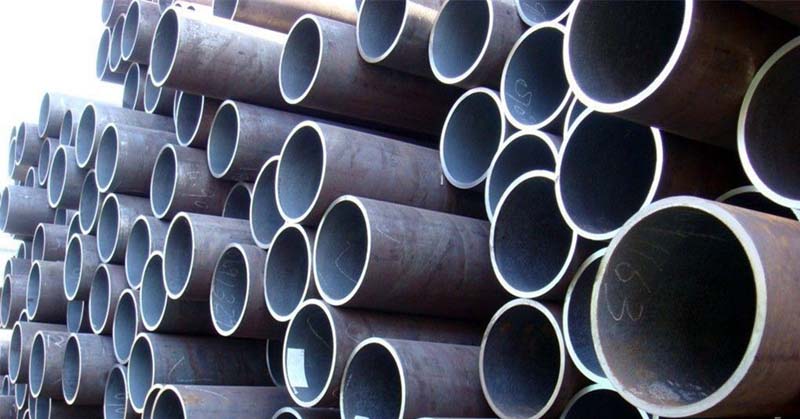

Так выглядит герой нашей статьи.

Производство

Горячедеформированные трубы

Труба стальная бесшовная ГОСТ 8732 — 78 производится методом горячей деформации.

Что это означает с практической стороны?

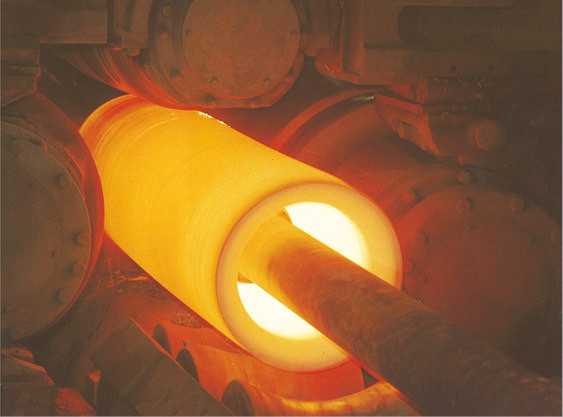

Гильза с находящейся в ней оправкой проходит несколько вальцов. В них будущая труба, все еще раскаленная, вытягивается, обжимается на оправке и постепенно приобретает нужный диаметр и толщину стенок;
После прохождения калибровочных вальцов труба охлаждается, режется на отрезки необходимой длины и складируется.

Холоднокатанные трубы

Холоднокатанные (холоднодеформированные) трубы в принципе производятся аналогично горячедеформированным. Особенность всего одна, но благодаря ей эти трубы выделяются в отдельный стандарт и производятся со своим сортаментом.

Собственно, после прошивного пресса заготовка охлаждается водой. Все последующие операции проходят с холодным металлом. Под холодным подразумевается, разумеется, не комнатная температура: при деформации металла выделяется много тепла. Температура остается ниже точки рекристаллизации стали.

После прошивки гильза охлаждается.

Важно: финальной стадией производства холоднодеформированные труб является термообработка с последующей правкой трубы в очередных вальцах.
Готовая труба прокаливается и остывает, при этом избавляясь от накопившихся в процессе холодной деформации напряжений металла. Без термообработки трубы будет гораздо менее прочной и износостойкой.

Отжиг — обязательный этап производства холоднодеформированной трубы.

Нормативные документы и сортамент

Горячедеформированные трубы

ГОСТ на бесшовные стальные трубы определяется методом их производства. Изготовление и сортамент горячедеформированных труб, в частности, регламентируется стандартом ГОСТ 8732-78, согласно которому трубы могут иметь следующие размеры. (см. таблицу 1 в приложении к статье )

Обратите внимание: взятые в скобки диаметры труб не рекомендовано использовать при разработке нового оборудования.

Стандарт указывает еще несколько параметров:

Согласно ГОСТ стальные бесшовные трубы производятся мерной и немерной длины от 4 до 12,5 метров.

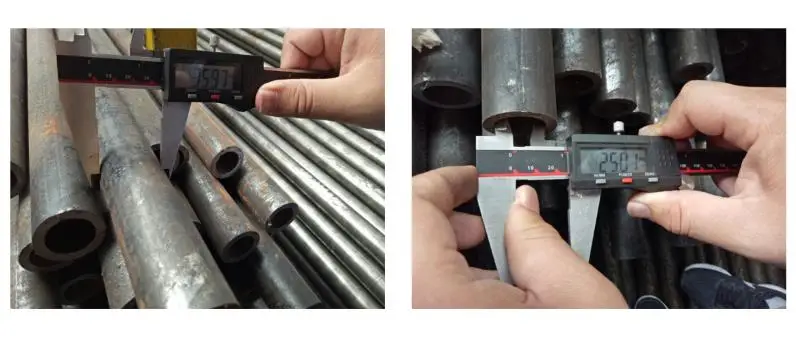

Стандарт регламентирует не только длину труб, но и предельно допустимые отклонения: для труб длиной до 6 метров это +10 мм, для труб длиной свыше 6 метров или диаметром от 152 мм — +15 миллиметров. Отрицательные отклонения не допускаются.
Допустим незначительный разброс толщины стенок, если он не выводит трубу за предельно допустимые отклонения по диаметру и толщине стенок. ГОСТ на стальные бесшовные трубы горячей деформации содержит и таблицу допустимых отклонений. Они представлены в расположенных ниже таблицах.

По диаметру:

Наружный диаметр, мм	Предельные отклонения для труб точности изготовления
Наружный диаметр, мм	Повышенной	обычной
До 50 включ.	±0,5 мм	±0,5 мм
Св. 50 до 219 »	±0,8%	±1,0%
»219	±1,0%	±1,25%

И по толщине стенок:

Наружный диаметр, мм	Толщина стенки, мм	Предельные отклонения по толщине стенки труб точности изготовления, %
Наружный диаметр, мм	Толщина стенки, мм	повышенной	обычной
До 219	До 15 включ.	±12,5	+12,5 -15,0
	Св. 15 до 30	+10,0 -12,5	±12,5
	30 и выше	±10,0	+10,0 -12,5
Св. 219	До 15 включ.	+12,5 -15,0
	Св. 15 до 30	±12,5
	30 и выше	+10,0 -12,5

Холоднокатанные

ГОСТ на трубы стальные бесшовные холодной деформации имеет номер 8734 — 75.

Стандарт опять-таки содержит сортамент труб (см. Приложение к статье Таблица 2.).

Так же, как в случае горячедеформированных труб, стандарт оговаривает максимально допустимые отклонения:

Размеры труб	Предельные отклонения
Наружный диаметр, мм:
от 4 до 10 включ.	±0,15 мм
св. 10 » 30 »	±0,30 мм
» 30 » 50 »	±0,40 мм
» 50	±0,8%
Толщина стенки, мм:
до 1	±0,12 мм
св. 1 до 5 включ.	±10%
» 1 » 2,5 при диаметре 110 мм и более	±12%
св. 5	±8%

При производстве и здесь допустима разностенность, не выводящая трубы за пределы размеров этой таблицы.

Применение

Где могут применяться бесшовные стальные трубы ГОСТ 8732-78 и ГОСТ 8734-75?

Везде, где нужна прочность и гарантированное отсутствие малейших утечек.

Отсутствие шва и возможность изготавливать трубы с очень толстыми стенками делают их необходимыми там, где нужна особая прочность.

Энергетика. Экраны и ширмы в котлах, системы отвода пара от топок и котлов к турбинам делаются исключительно из бесшовных стальных труб.
Там, где царят огромные давления, а замена трубы потребует сложнейшего демонтажа оборудования и многомесячного простоя — сварным трубам не место.

Обратите внимание: на атомных электростанциях для охлаждения активной зоны тоже применяются бесшовные трубы, но из нержавеющей стали. Они производятся по другим стандартам.

Химическая промышленность. Там, где сочетаются недопустимость малейшей утечки (к примеру, при производстве высокотоксичных веществ) и/или необходимость выдерживать высокие давления — применяются бесшовные нержавеющие трубы.

На химзаводах используются преимущественно бесшовные трубы.

Авиация. Бесшовная тонкостенная труба обеспечивает максимальную прочность при минимальном весе. Выбор, разумеется, останавливается на ней.

Нефтегазовая промышленность. Если магистральные нефтепроводы изготавливаются из сварной трубы, то на перерабатывающих предприятиях, там, где давления высоки, применяются исключительно бесшовные трубы.
Они же выполняют функции буровых, обсадных и насосно-компрессорных труб на скважинах.

Добыча нефти — еще одна область, где безраздельно властвуют бесшовные трубы.

Паропроводы высокого давления. По сей день некоторые предприятия отапливают производственные помещения перегретым паром.
Это позволяет минимизировать потери тепла за счет быстрой циркуляции теплоносителя, к тому же при высокой температуре отопительных приборов их линейные размеры можно значительно уменьшить.

Разумеется, предпочтение и при изготовлении разводки отопления, и при сварке регистров отдается бесшовным трубам.

Заключение

Будем надеяться, что в этой статье вы нашли информацию, которую искали. Сортамент труб, которые можно купить именно в вашем регионе, можно найти на сайтах металлургических предприятий. Удачи в строительстве!

Приложение

Труба круглая нержавеющая | AISI 304

Труба нержавеющая круглая может различаться по своему сечению, диаметру проходного сечения и толщине стенки, а также по марке стали и поверхности материала. Если вы хотите купить трубу из нержавеющей стали, то должны точно понимать в какой рабочей среде, при какой температуре и под каким давлением она будет находиться. Именно от этого зависит цена и качество продукта.

Наши трубы нержавеющие ГОСТ 9941-81 вы можете использовать на пищевых и химических производствах, при монтаже фонтанов и бассейнов, и т.д. Одним словом, нержавеющая марка стали AISI 304 – это универсальный материал.

Преимущества нержавеющей стали

Из всех возможных существующих материалом, бесспорно по соотношению цена-качество выигрывает нержавеющая сталь. Прежде всего, данная сталь может быть использована, как на производственных предприятиях, так и для декоративных целей. Также, если учесть долговечность данной продукции, прочность данного материала и его химические свойства, то цена на трубу из нержавеющей стали окажется не дорогой. Также, вы можете ознакомиться с другими деталями похожего типа в разделе «Трубы и листы».

Нужно помнить о том, что данная продукция производится для различных производств, а значит, что если подобрать необходимые параметры, то можно купить трубу в розницу и оптом.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Таблица размеров и веса одного погонного метра трубы:

Наружный диаметр		Толщина стенки, мм
мм	Дюйм	0,5	1	1,2	1,5	2	2,5	3	4	5	6
6		0,069	0,125
8		0,095	0,175
10		0,119	0,225	0,264	0,319
12		0,144	0,275	0,325	0,394	0,417
14		0,169	0,326	0,385	0,470	0,601
15		0,182	0,351	0,415	0,507	0,651
16		0,194	0,376	0,445	0,545	0,701
17,2	3/8»		0,406	0,481	0,590	0,761	0,921
18			0,426	0,505	0,602	0,801
20			0,476	0,565	0,695	0,901	1,095
21,3	1/2»		0,505	0,604	0,744	0,967	1,177	1,375
22			0,526	0,625	0,77	1,002
23			0,551	0,655	0,808	1,051
25			0,601	0,715	0,883	1,152	1,409	1,653
25,4			0,611	0,727	0,898	1,172	1,434
26,9	3/4»		0,649	0,772	0,954	1,247	1,527	1,795
28			0,676	0,805	0,995	1,302	14,596	1,878
30			0,726	0,865	1,07	1,402	1,722	2,028
32			0,776	0,925	1,146	1,502	1,847	2,178
33			0,801	0,956	1,184	1,552	1,909	2,254
33,7	1″		0,819	0,977	1,209	1,588	1,953	2,306	2,975
35			0,851	1,016	1,258	1,653	2,035	2,404
38			0,929	1,106	1,371	1,803	2,222	2,629
40			0,977	1,116	1,446	1,903	2,348	2,779	3,606
42			1,027	1,226	1,521	2,003	2,473	2,93
42,4	1″1/4		1,037	1,238	1,536	2,023	2,498	2,96	3,847
43			1,052	1,257	1,559	2,053	2,536	3,005
45			1,102	1,316	1,634	2,153	2,661	3,155
48,3	1″1/2		1,184	1,415	1,758	2,319	2,867	3,403	4,438
50,8			1,247	1,49	1,852	2,444	3,024	3,591
51			1,252	1,496	1,859	2,454	3,036	3,606
52			1,277	1,526	1,897	2,504	3,099	3,681
53			1,302	1,556	1,935	2,554	3,161	3,756
54			1,327	1,587	1,972	2,604	3,224	3,831
57			1,402	1,677	2,085	2,754	3,412	4,057	5,309
60,3	2″		1,485	1,776	2,209	3,618	4,304	5,64	5,639
63,5			1,565	1,872	2,329	3,080	3,819	4,545	5,96
70			1,728	2,067	2,573	3,405	4,226	5,033	6,611
76,1	2″1/2		1,881	2,251	2,802	3,711	4,607	5,491	7,222
84				2,488	3,099	4,107	5,102	6,085
85				2,518	3,136	4,157	5,165	6,160
88,9	3″				3,283	4,352	5,409	6,453	8,504
101,6	3″1/2				3,760	4,988	6,204	7,407	9,776	12,094	14,363
104					3,850	5,108	6,354	7,587	10,016	12,395	14,724
108					4,001	5,309	6,605	7,888	10,420
114,3	4″				4,237	5,624	6,999	8,361	11,048	13,684	16,271
129	4″1/2				4,789	6,360	7,919	9,465	12,520	15,525	18,480
139,7	5″				5,191	6,896	8,589	10,269	13,592	16,864	20,087
154					5,728	7,612	9,484	11,343	15,024	18,655	22,236
159					5,916	7,863	9,797	11,719	15,525	19,281	22,987
168,3	6″				6,265	8,238	10,379	12,417	16,456	20,445	24,384
204					7,606	10,116	12,614	15,099	20,032	24,915	29,748
219,1	8″				8,173	10,872	13,559	16,233	21,544	26,805	32,016
254					9,848	12,620	15,744	18,855	25,040	31,175	37,260
273	10″				10,198	13,572	16,933	20,282	26,943	33,554	40,114
304					11,362	15,124	18,874	22,611	30,048	37,435	44,772
323,9						16,121	20,120	24,106	32,041	39,926	47,761
354						17,628	22,004	26,367	35,056	43,695	52,284
406,4	16″					20,252	25,284	30,303	40,304	50,255	60,156
508								37,933

Купить трубу нержавеющую по низкой цене вы можете в компании TRiNOX. Чуть ниже можно скачать прайс на наш ассортимент продукции из нержавейки AISI304/AISI316 в формате PDF. Хотим обратить ваше внимание на то, что стоимость трубы из нержавеющей стали имеет исключительно ознакомительный характер, актуальную цену необходимо запрашивать у консультантов. Мы стараемся обновлять цены максимально быстро, но это не всегда удается из-за скачков курса валюты и некоторых других факторов. К тому же, мы всегда готовы обсудить индивидуальные цены для постоянных и оптовых покупателей. Одними словом, звоните и мы попробуем предоставить вам индивидуальные условия для сотрудничества!

Чтобы увидеть актуальную стоимость продукции из нержавеющей стали, нажмите на БОЛЬШУЮ КРАСНУЮ КНОПКУ чуть выше!

Обзор бесшовных стальных труб: холоднокатаные и горячекатаные

Горячекатаная и холоднокатаная профильная труба является представителями класса бесшовных изделий, которые изготовляются с помощью прокатных агрегатов.

Горячекатаная и холоднокатаная труба

Такие изделия активно используются в самолетостроении, производстве автомобилей, в различных областях машиностроения, а также в добыче нефти и газа, химической и пищевой промышленности.

Cодержание статьи

1 Где используется горячекатаная труба?
- 1.1 Как производится?
- 1.2 Марки стали, используемой для изготовления горячекатаных изделий
- 1.3 Производство бесшовных труб методом горячей прокатки (видео)
2 Где используется холоднокатаная профильная труба?
- 2.1 Какими бывают холоднодеформированные трубы?
- 2.2 Похожие статьи

Где используется горячекатаная труба?

Основная задача, которую выполняют подобные изделия, заключается в безопасной доставке рабочей среды без возникновения протечек, причем даже в том случае если эта среда находится в газообразном состоянии.

Благодаря тому, что в процессе производства используется углеродистая и легированная сталь, готовые изделия могут применяться для доставки химически активной среды, так как обладают высокими антикоррозийными характеристиками.

В зависимости от того, какой именно материал использован в процессе изготовления, горячекатаные изделия подразделяются на несколько категорий:

Имеющие нормированные механические свойства.
Имеющие нормированный химический состав.
Изделия с нормированием и химических составов и механических свойств.
Имеющие нормирование испытательного гидравлического давления.
Нормирование контроля механических свойств на образцах и химических составов.

Различные технические характеристики определяют и сферу, где используются горячекатаные бесшовные трубы. Именно отсутствие каких-либо швов обеспечивает высокую функциональность и прочность подобных изделий.

Технические требования, предъявляемые к горячекатаным изделиям, определяются ГОСТ 8731-74, а сортамент — ГОСТ 8732-78. В свою очередь сортамент холоднокатаных изделий определяется ГОСТ 8734-75, а технические требования ГОСТ 8733-74.

Как производится?

Для изготовления бесшовных горячекатаных труб применяется цельнолитая горячекатаная или кованая заготовка, которую разогревают до температуры +900º-1200º. Точные показатели температуры зависят от того, какая именно марка стали в данном случае используется.

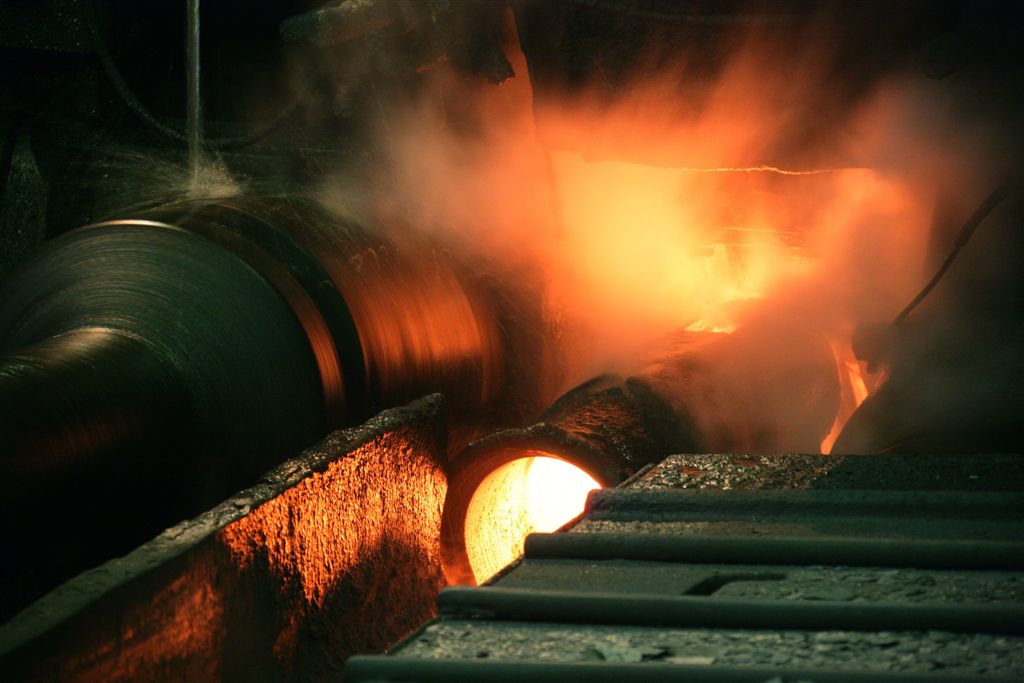

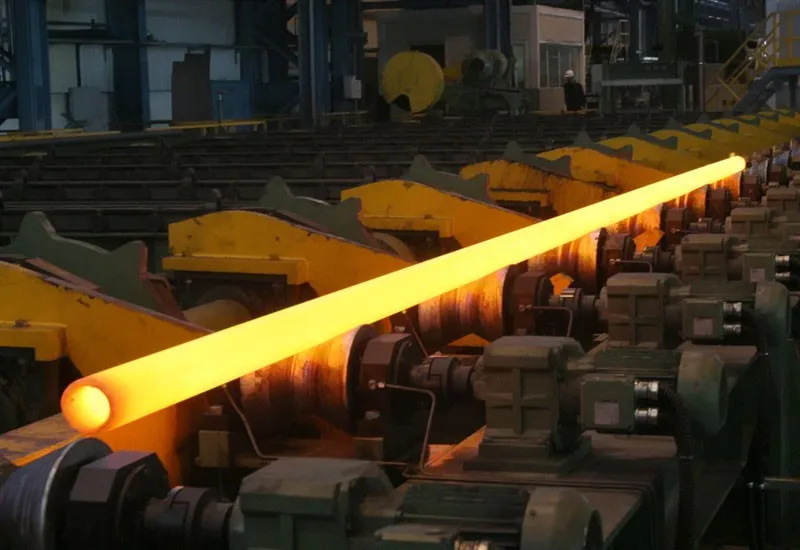

Процесс производства происходит на так называемых трубопрокатных станах. В его результате получается изделие, имеющее весьма невысокие показатели точности проката, а также значительные допуски по толщине стенок. Да и качество ее поверхности оказывается достаточно низким.

Горячекатаная бесшовная труба с круглым сечением

По этим причинам технология горячего проката не может быть использована, при изготовлении изделий из стали, имеющих тонкие стенки и небольшой диаметр. Теоретически, в соответствии со стандартами, параметры горячекатаных труб должны составлять от 25х2.5 мм до 530х75 мм, однако практические показатели — от 32х3 мм до 426 х30 мм. Связано это с тем, что заводы не имеют соответствующую оснастку, или же производство является нецелесообразным.

Производятся горячедеформированные изделия в несколько этапов:

заготовка нагревается до температуры, которая ненамного превышает порог кристаллизации стали;
с помощью прошивочного пресса из заготовки получают пустотелый цилиндр или гильзу;
с помощью вальцовки придается правильная форма и соответствующий размер, толщина стенок, наружный и внутренний диаметры;
стальная профильная труба охлаждается и с помощью вальцев производится ее калибровка;
производится нарезка изделий необходимых размеров, которые могут быть стандартными и немерными.

Марки стали, используемой для изготовления горячекатаных изделий

Изготовляется такая труба из стали марок:

10.
20.
35.
45.
15ХМ.
30ХГСА.
09Г2С.

Допустимые показатели давления не превышают 20 МПа, а допустимые отклонения диметра составляют до 1.25%, толщины стенки до 12.5%. Горячекатаные бесшовные изделий могут быть как тонкостенными 6-12.5 миллиметров, так и толстостенными: 12.5-40 миллиметров. Также эти изделия могут иметь повышенную точность изготовления внешнего диаметра и обычную.

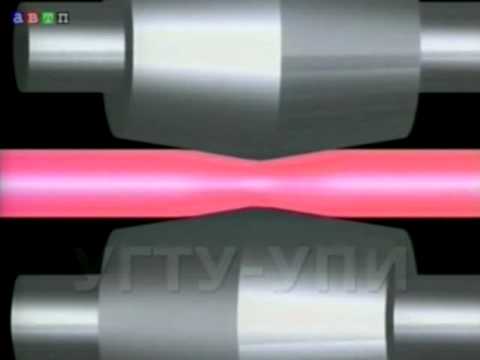

Производство бесшовных труб методом горячей прокатки (видео)

https://youtu.be/bJlMDTRYvBY

Где используется холоднокатаная профильная труба?

Холоднокатаная бесшовная профильная труба имеет большую стоимость, чем горячекатаная, но является коррозионностойкой, поэтому она используется только лишь в трубопроводах работающих с высоким давлением и при высокой температуре. Также подобные изделия применяются в тех случаях, когда особые требования предъявляются к тому, насколько качественной является поверхность изделия и геометрическая форма.

Холодная деформация имеет несколько принципиальных отличий, в частности после обработки на прошивочном прессе происходит охлаждение заготовки, и ее калибровка также производится в холодном виде. Для того чтобы избежать внутренних напряжений, а также сделать материал вязким и пластичным, заготовка нагревается до состояния рекристаллизации металла еще перед вальцовкой.

Холоднокатаная профильная труба может изготовляться из нескольких видов стали:

Углеродистая.
Высокоуглеродистая;
Легированная;
Высоколегированная.

Холоднокатаная бесшовная труба с квадратным сечением

Только если в процессе изготовления используются марки стали указанные в ГОСТ, может обеспечиваться высокая функциональность и устойчивость к механическому воздействию. В отличие от горячедеформированой, холоднокатаная профильная бесшовная труба может иметь стенки меньшей толщины и собственный меньший диаметр, что значительно расширяет сферы применения и обеспечивает малый вес конструкции.

Бывает немало ситуаций, когда именно небольшой вес становится критичным фактором, но наиболее востребованной сейчас является холоднокатаная профильная труба с диаметром не более 14 см.

Какими бывают холоднодеформированные трубы?

Холоднокатаные изделия бывают:

особо тонкостенными, с толщиной стенки не более 0.5 миллиметров, или же если диаметр соотносится к толщине более чем на 40 единиц;
тонкостенными с толщиной стенки 1.5 миллиметров, или же соотношение dh/s находится в пределах 12.5-40;
особо толстостенными, если dh/s от 12.5 до 6;
толстостенными, если соотношение диаметра и толщины составляет меньше 6.

Встречаются ситуации, когда соотношения толщины и диаметра отличаются от стандартных вариантов, но такие изделия выпускаются только при необходимости соблюдения особых технических условий. Особые требования предъявляются и к кривизне произвольного участка, которая не может превышать 3 миллиметра при толщине стенки меньше 8 мм, 2 миллиметра при толщине от 8 до 10 мм и 1. 5 миллиметра при толщине стенки более 10 миллиметров.

Кроме того, на последнем этапе изготовления, холоднокатаная профильная заготовка должна быть подвержена отжигу и ее геометрическая форма и разностенность должна находиться в пределах установленных нормативами.

Допускаются отклонения размеров изделия для особо малых диаметров до 1.5%, для обычных диаметров 0.8%, отклонения по толщине стенки для малого диаметра до 12%, для обычного до 10%. Только если заказчик предъявляет особые требования, от отжига можно отказаться.

В соответствии с ГОСТ, холоднокатаная профильная труба изготовляется из стали марок — 10, 20, 35, 45, 20Х, 40Х, 15ХМ, 30ХГСА. Поставляется бесшовная профильная труба, причем как холоднокатаная, так и горячедеформированная, партиями, не превышающими 70 тонн, которые могут быть упакованы в связки. Если диаметр изделия превышает 159 мм, необходима ее индивидуальная маркировка.

Профильные трубы: особенности изготовления

Большинство современных производителей металлоконструкций способны предложить своим потенциальным клиентам огромный выбор металлических профилей из разных марок стали и разнообразной конфигурации.

Зачастую неискушённому конечному потребителю может быть сложно разобраться в особенностях подобной продукции и правильно выбрать то, что ему нужно. Поэтому стоит внимательно рассмотреть все характеристики и функционал каждого вида профиля по отдельности прежде, чем окончательно сделать свой выбор.

В этом случае разберём более подробно такой вид профиля, как металлическая труба квадратного сечения.

Особенности производства профиля

По способу производства металлическая труба квадратная бывает трёх основных видов

Профиль, при производстве которого применяют электросварку;
Бесшовный метод изготовления способом холодного деформирования металла;
Бесшовный метод изготовления способом горячего деформирования металла.

Для того, чтобы понять, в чём недостатки и преимущества каждого типа производства, необходимо разобраться с ними поподробней.

Метод производства с применением электросварки

Профиль квадратного сечения, изготовленные с применением сварки, изготавливаются из листовой стали, которая скручена в рулоны. Сам процесс производства состоит из следующих этапов:

Рулон листовой стали разматывают, нарезая его при этом на полоски заданной ширины.
Чтобы получить в результате ленту стали необходимой длины, короткие полоски сваривают электросваркой.
Готовые ленты подаются на специальный формовочный станок с вальцами, которые и формируют из ленты круглую трубу нужного диаметра.

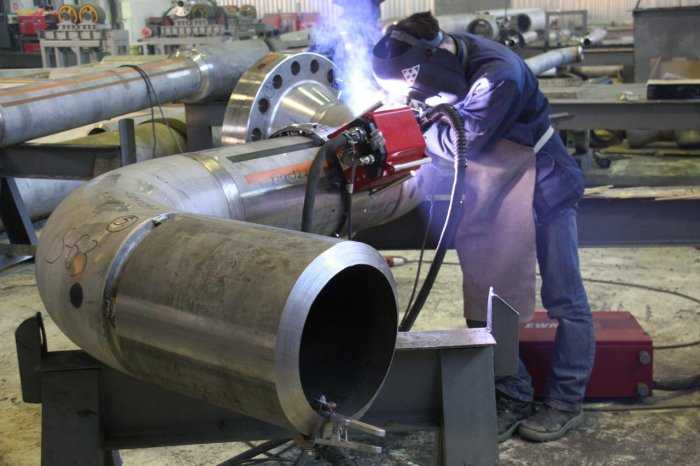

Продольный шов полученного изделия заваривают электросваркой. Важно отметить, что тип сварки может быть самый разный, производитель сам его выбирает в зависимости от производственных мощностей и рыночной рентабельности.
Готовая круглая труба в результате подаётся на следующий по этапу производства формовочный станок, который, в свою очередь, при помощи вальцов формируют из неё квадратную трубу.

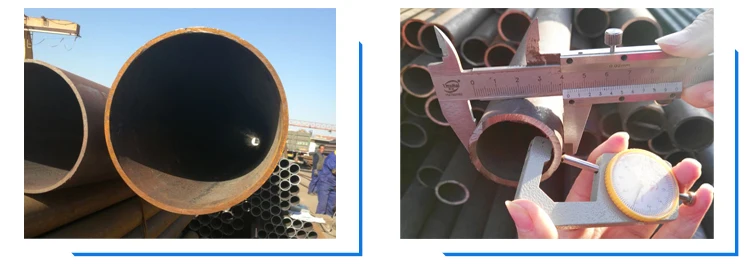

Дальше изделие проверяет специальный дефектоскоп, который выявляет имеющиеся дефекты при помощи блуждающих токов.
Потом каждую единицу готовой продукции просматривают визуально на предмет обнаружения внешних видимых дефектов.
После всех этапов проверки изделия распиливают, упаковывают и отправляют на склад готовой к реализации продукции.

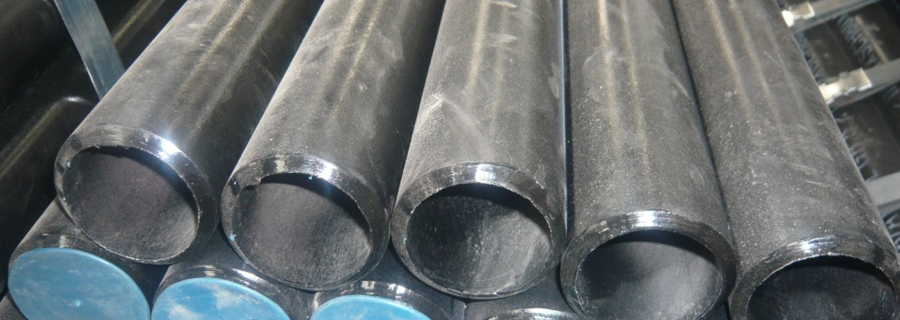

Бесшовный метод производства

В этом способе производства в качестве заготовки используют не рулон листовой стали, а металлический цилиндр, именуемый штангой.

Вот как это делается:

Заготовку нагревают до температуры, при которой металл приобретает необходимые пластические характеристики.
Нагретую до нужной температуры заготовку передают на специальный пресс, который выдавливает из неё внутреннюю часть, полученную в результате гильзу, надевают на оправку.
На следующем производственном станке заготовку прогоняют через ряд разных вальцов, которые растягивают гильзу и формируют при этом круглую трубу с необходимыми диаметром и толщиной стенки.
Готовую круглую заготовку, но уже без оправки, подают на калибровочный станок с вальцами, которые формируют из круглой трубы — квадратную.
Готовые изделия проверяют на наличие дефектов, нарезают, упаковывают и передают на склад готовой продукции.

Изготовление методом формирования (деформации)

Этот процесс является самым простым и дешёвым. Для него используют довольно недорогое оборудование, именно поэтому его ещё называют «кустарным».

Всё, что для этого нужно, это недорогостоящий формовочный станок с вальцами, через который прогоняют круглую трубу нужного диаметра, получая на выходе трубу квадратную.

Как уже говорилось — этот способ производства относительно недорогой и себестоимость продукции при этом будет тоже невысокой, но стоит обратить внимание на тот факт, что такая продукция может не соответствовать требованиям стандартов прочности, т. к. они не проходили необходимой термообработки.

Технология изготовления квадратных труб горячего и холодного проката

Как и трубы круглого сечения, квадратные и прямоугольные модели производятся методом горячего или холодного проката. Первые этапы обоих процессов одинаковы. Разница заключается лишь в том, что при горячем прокате фактически происходит преобразование трубы круглого сечения в квадратное изделие. Труба нагревается и, пока сталь гибкая, заготовка деформируется по всей длине на чистовых вальцах. Таким же образом производят и шестигранные трубы.

Несмотря на то, что бесшовные стальные трубы считаются более надёжными, горяче- и холоднокатанные изделия не пользуются большим спросом. Технология изготовления методом проката достаточно сложная и дорогая, поэтому чаще такие изделия уступают более доступным сварным вариантам.

Технология проката позволяет получать изделия только с толстыми стенками

Прокат не даёт возможности получить в итоге тонкостенный профиль. Ширина стенок горячекатаных труб иногда достигает 70 мм, а настолько массивные конструкции не популярны. Единственным преимуществом бесшовных изделий перед прямоугольной сварной трубой является устойчивость к внутренним нагрузкам. Но это свойство актуально для водопроводных конструкций, для каркасных устройств более важным является устойчивость к внешнему давлению.

Стандарты, параметры и сортамент труб

Сортамент профиля

В соответствии с требованиями стандартов, согласно каким производятся стальные квадратные трубы, производитель формирует так званную таблицу сортамента, в которой указываются все необходимые параметры и характеристики изделий. В данной таблице указываются следующие параметры продукции:

Масса погонного метра изделия,
Толщина стенки изделия,
Площадь поперечного сечения изделия,
Внешний размер изделия.

Благодаря такой таблице потребитель может оптимально подобрать тип профиля и точно рассчитать массу и размеры будущей конструкции.

ГОСТ в производстве

Согласно утверждённым ГОСТам, квадратные трубы, в зависимости от способа производства, должны соответствовать следующим геометрическим параметрам:

При производстве методом холодного деформирования профиль должен иметь наружные размеры в пределе 10−120 мм с толщиной стенки 1−8 мм.
С использованием метода горячего производства внешние размеры должны быть в интервале 60−180 мм, а толщина стенки соответственно 4−14 мм.
Изготавливать электросварку в производстве профиля можно с размерами 10−100 мм и толщиной сечения 1−5 мм.

В соответствии со стандартом производства, края стенки могут быть как прямыми, так и скруглёнными, но при этом радиус закругления не должен превышать удвоенной толщены стенки изделия.

Трубы малых и средних размеров от 15*15 до 60*60 производят из металла марок 1сп/пс, 2сп/пс и Ст3сп/пс.

При продуцировании квадратного профиля сортамента от 80×80 и до 300×300 руководствуются нормативами ГОСТ 30245–2003 , в котором содержатся стандарты производства прямоугольных профилей замкнутого типа. В соответствии с требованиями этого ГОСТа, подобные изделия изготовляют из стали следующих марок:

09Г2С,
Ст3сп/пс,
Ст3сп/пс5.

Эта продукция изготовляется исключительно методом горячего проката из низкоуглеродистого или углеродистого металла. Применяются такие трубы для создания строительных конструкций.

В большинстве случаев длина продукта на выходе составляет шесть метров, но по требованию заказчика, и по договорённости с производителем, длину квадратной трубы можно сделать большей или меньшей. Длина при этом не должна превышать 10 метров, что обусловлено определёнными логистическими и производственными трудностями, вызванными изготовлением профиля большей длины.

В случае же с изготовлением профиля повышенного сортамента, то, возможно, из производства с размерами от 10 и до 12 метров.

В зависимости от технических особенностей дальнейшего применения подобной продукции, её производят двумя технологическими способами, которые определяют группу получившихся в результате продукции.

Группы труб бывают следующие:

Группа, А — изготавливаются из стали по требованиям ГОСТ 380–2005 (раньше ГОСТ 380–88 ) в соответствии с нормами механических характеристик,
Группа В — изготавливаются из стали в соответствии со стандартом ГОСТ 380–2005 или ГОСТ 1050–88 в соответствии с нормами механических и химических характеристик.

Для точно определения области применения подобной продукции, в сопроводительную документацию вносят их параметры по механическим и химическим свойствам.

Стоит также отметить, что в подавляющем большинстве случаев, этот вид продукции не предназначен для транспортировки по ним жидкостей и газов. Это обстоятельство определяет тем фактом, что большинство производителей не проводит их гидравлического тестирования.

Но, справедливости ради, стоит отметить, что всё же на рынке металлопроката встречается квадратный трубный профиль, подвергаемый производителями тестированию на предмет устойчивости к внутреннему давлению, которым поддают круглые водопроводными и газопроводными трубами.

Из чего делают трубы

Согласно техническим документациям, в качестве сырья для производства квадратной трубы используют сталь марки 08 КП и 10ПС. Также возможно использование особой стали, которая способна противостоять агрессивному воздействию внешней среды, в том числе и морской воде. Зачастую такие материалы используют в район вечной мерзлоты, что и объясняет их высокую стоимость.

Также для производства профильной трубы используют сплавы аустенитного класса, где присутствует хром или никель. Такие изделия обладают высокой стойкостью к кислотам и щелочам. Что касается недостатка, то здесь стоит выделить высокую стоимость трубы.

В основном она используется на предприятиях пищевой и химической промышленности.Готовая труба квадратного и прямоугольного сечения делиться на две группы. К группе А относятся изделия, в которых нормируются только механические свойства. В группе В речь идет о химическом составе стали.

Преимущества прямоугольных труб

Применение подобной продукции является более целесообразным в ряде случаев по причине наличия в их характеристиках следующих преимуществ:

Облегчают построение конструкций с высокой степенью сложности,
Лёгкость монтажа,
Простота транспортирования и хранения,
Простота нанесения на них специальных защитных покрытий,
Являются устойчивыми к вибрациям и деформациям,
Имеют относительно небольшой вес, что, в свою очередь, уменьшает общий вес конструкции снижает нагрузку на них,
Высокая степень прочности и надёжности,
Уменьшает потребность применения большого количества швов при сварке.

Производство толстостенных труб металлических квадратных

Толстостенные изделия имеют стенки с толщиной не менее 10% от размера диагонали. В сортаменте металлических труб усиленного типа наибольший показатель толщины стенки среди труб отечественных производителей составляет 12 мм. Метод изготовления усиленных металлических труб не имеет существенных отличий от принципа, по которому производятся тонкостенные изделия. Усиленные профильные трубы формуются из листа толстой стали и относятся к типу изделий горячего проката.

Как и тонкостенные, усиленные стальные трубы квадратного сечения не бывают бесшовными. В случае с толстостенными, наличие шва сказывается на прочности лишь с отклонением в 10-12%. Этот незначительный показатель не ухудшает способность толстостенной прямоугольной конструкции выдерживать высокие нагрузки.

При производстве такого типа профильных труб главный упор ставится на надёжность. Усиленные стальные трубы обычно скрыты среди коммуникаций, поэтому не требуют контроля над эстетической составляющей. Дефекты, оставленные после сварки шва, обычно не обрабатываются, что сохраняет приемлемую стоимость прямоугольной толстостенной трубы.

И сварные, и бесшовные квадратные стальные трубы обладают как рядом положительных качеств, так и определенным количеством недостатков. Выбор металлических труб для монтажа корпусных конструкций зависит от требований к конкретному виду строения. Для этого необходимо ознакомиться со всеми вариантами, которые предлагает сортамент каждого производителя.

Область применения труб с квадратным сечением

Металлическая квадратная труба имеет невероятно широкий спектр применения в области создания металлоконструкция разной степени сложности благодаря следующим её особенностям

Такой тип профиля замечательно противостоит боковым нагрузкам и трудно деформируется благодаря наличию рёбер жёсткости.
Этот вид продукции имеет привлекательный внешний вид.
Для соединения элементов конструкции из квадратного профиля необязательно применять сварку, можно воспользоваться винтовыми и резьбовыми типами крепления.
С таким профилем намного легче работать в кустарных и бытовых условиях.

В зависимости от того, какого типа конструкцию необходимо создать, применяют профиль трубы стальной квадратной разного диаметра.

Из профиля малого и среднего диаметра сечения создают разнообразного типа конструкций бытового и хозяйственного назначения. Это могут быть, например, каркасы разных стендов, павильонов для торговли, оград, заборов, лестниц, конструкции наружных дверей, окон, навесов, козырьков, арок, мебельных каркасов, их возможно применять в машиностроении и автомобилестроении, создания производственного оборудования и станков. В общем, возможности по применению огромные.

С другой стороны, квадратная труба большого размера чаще всего используется при создании тяжёлых несущих конструкций в строительстве. Это могут быть, например, несущие конструкции каркасов и рам жилых домов, производственных, офисных и торговых помещения, теплиц, парников и складов, разного рода парапеты, опоры, вышки, перекрытия, вентиляционные и коммуникационные шахты и тоннели, каналы дымоходы и многое другое.

Из всего описанного становится ясно, что металлическая квадратная труба сечения является очень важным и полезным типом металлопроката, применение которому находится в самых разных отраслях строительства и производства. Использование подобного материала очень сильно упрощает работу инженерам, конструкторам и монтажникам конструкций.

Сгибание трубы посредством металлической пружины

Такой метод позволяет согнуть трубы из цветных металлов под 90 градусов. При этом они должны отличаться достаточной пластичностью. Зачем нужна металлическая пружина? Она предотвращает деформирование конструкции. Размер пружины должен соответствовать внутренним размерам трубы. Она вставляется в конструкцию, затем выполняется изгиб.

Сгибание трубы при применении песка

Этот метод позволяет согнуть под 90 градусов трубу из алюминия. Способ очень прост. Требуется засыпать песок внутрь конструкции. Затем на концы ее надеваются заглушки. Требуемое место нагревается. Нагрев может производиться с помощью любого инструмента: паяльника, газовой горелки и так далее. После достаточного прогрева можно выполнять изгиб. Зачем нужен песок? Он так же, как и металлическая пружина, позволяет предотвратить деформацию конструкции. После того, как работа окончена, заглушки с трубы необходимо снять, а затем удалить из полости песок. Имейте в виду, что если вам требуется выполнить изгиб на оцинкованных конструкциях, следует помнить, что нагревать их нельзя, так как при этом происходит деформация изделия. Если вас интересует, как согнуть трубу под 90 градусов без трубогиба, рекомендуем вам ознакомиться с информационными материалами: фото, видео. Так вы сможете узнать больший объем информации, увидеть, как выполняют данную работу профессионалы, принять к сведению различные хитрости и нюансы.

Новинки АРС-Пром, представленные на выставке «Металлоконструкции’2022» (видео) – Новости металлургии

Металлоснабжение и сбыт

Switch to English

Конференции

7 октября 2022г. Москва Юридический Форум для металлургической отрасли

7 ноября 2022г. Москва Российский рынок металлов

Объявления

Куплю 80 Продам 219

Куплю срочно дорого электропривода belimo звоните пишите в любое время Отвечу на все ваши вопросы работаем без…
Куплю срочно дорого электропривода belimo звоните пишите в любое время Отвечу на все ваши вопросы работаем без…
Куплю срочно дорого электропривода belimo звоните пишите в любое время Отвечу на все ваши вопросы работаем без…
Труба от ф530 до ф1420 в наличии
металл с хранения
Труба стальная ф159,219,273,377,426
Труба новая, лежалая 219,325,377,426,720,820
куплю теплообменники, трубы, листы, круги 12Х18Н10Т, 10Х17Н13М2Т
Шестигранники 8, 19, 22, 24, 27, 32, 36 aisi 321(304).
360р!!! Трубы нержавеющие 18х2, 25х1,5, 32х2, 57х2, 530х30 1…

Все объявления

Поставщики

23 сентября
Метэко, Группа компаний(Санкт-Петербург)
21 сентября
Ункомтех, Торговый дом(Москва)
19 сентября
Белорецкий металлургический комбинат(Белорецк)
Санеста-Металл, Трубная компания(Санкт-Петербург)
16 сентября
РусГазКрио(Москва)
15 сентября
МаякМеталл(Самара)
14 сентября
Митист Групп(Краснодар)
Завод Эко Технологий(Санкт-Петербург)
Уральский завод трубопроводной арматуры(Челябинск)
Уральский завод трубопроводной арматуры(Екатеринбург)

Справочник «Металлургия. Металлопоставки. Россия.»
Добавить компанию

Металлоконструкции , ЛСТК , АРС-Пром | 07 января 2022 г. | 11:02

21-23 июня 2022 года прошло главное событие для участников рынка стального строительства и металлоконструкции – седьмая специализированная выставка «Металлоконструкции’2022».

Стенд компании «АРС-Пром», одного из лидеров рынка металлопродукции и металлостроительства Уральского федерального округа, посетили за 3 дня более 2 000 человек.

ЗМК «АРС-Пром», представил свои новинки: полнокомплектные здания серии «Нова», и «Нова Про», которые могу комплектоваться вентиляционными системами и оборудованием собственного производства, что позволяет экономить время клиента, так как все необходимое он может заказать в одном месте.

Новости по теме

17:27, 09 августа 2022 г. В России вырастет спрос на металлоконструкции

Менеджеры рассказали про технические решения использованные в зданиях типа «Нова», в основе которых применены стальные оцинкованные тонкостенные конструкции ЛСТК, произведенные из высокопрочной стали толщиной металла до 4 миллиметров. В конструкциях высокой заводской готовности уже предусмотрены отверстия для болтовой сборки. Все элементы изготавливаются в соответствии со своим проектным положением. Поэтому монтаж каркаса – максимально быстрый и простой процесс.

Особая конфигурация профиля ЛСТК, высокопрочная сталь, профессиональный инженерный подход делают здания типа «Нова» не просто оптимальными по металлоёмкости, но и более экономически выгодными в сравнение с предложениями, которые уже присутствуют на рынке.

Отличительными особенностями зданиями «Нова Про» являются колонны из сварных двутавров, что дает возможность оптимально подобрать и произвести сечение балки под поставленные задачи, значительно увеличить высоту здания и при необходимости и использовать кран-балки.

Благодаря решениям компании АРС-Пром, выбор оптимального типа здания для заказчика стал значительно проще.

Источник: ИИС «Металлоснабжение и сбыт»
Просмотров: 137

Если вы нашли ошибку в тексте, вы можете уведомить об этом администрацию сайта, выбрав текст с ошибкой и нажатием кнопок Shift+Enter

Где делают лучшие российские трубы – ZAVODFOTO.RU

В городе Полевском, что в Свердловской области, находится один из старейших металлургических заводов страны, его опыт, помноженный на новое современное оборудование, позволяет в производстве труб просто творить чудеса. А трубы он делает прежде всего для нефтяников, этим уж точно только конфетку подавай, строителям, коммунальщикам и машиностроителям тоже перепадает. Почему перепадает, да загружен он на годы вперёд, и никакой кризис им нипочём. А зовут этого красавца – ПАО «Северский трубный завод».

В начале 1730-х в окрестностях Полевского посёлка на реке Северушка были обнаружены богатые залежи железной руды. Как такому добру пропадать, надо строить завод, тем более тогда на Урале металлургическая тема была на большом подъёме. 21 августа 1734 года Василий Никитич Татищев (да, тот самый, который основал наш город Пермь, а ещё и Екатеринбург и Тольятти) выбрал место для строительства железоделательного завода, и уже́ 1 апреля 1735 года на этой стройке раздался первый стук топора. 1739 год стал для завода годом, когда была выпущена первая продукция – кричное железо. Так и началась славная история побед Северского трубного завода. В 1860 год была построена первая доменная печь, потом было множество этапов модернизации и вот уже почти наше время, на дворе 1963 год и на стане 73-219 трубоэлектросварочного цеха № 2 была сварена первая труба. Дальше больше, 1976 год – пущен в эксплуатацию трубопрокатный цех № 1. Следующую важную дату, которую можно заявить в этом экспресс очерке, конечно, 2001 год, когда завод вошел в состав Трубной Металлургической Компании. После этого всё закрутилось и сейчас одназначно можно заявить, что «Северский трубный завод» один из лучших в стране, да и в мире, поэтому, наверное, и пригласили меня к себе в гости.

В состав завода входят четыре основных производственных цеха: Копровый, Электросталеплавильный, Трубопрокатный и Трубоэлектросварочный. Кроме этого есть ещё несколько вспомогательных цехов и производств. Вот с первого мы и начнём.

3. Итак, Копровый цех, сюда поступает лом чёрных металлов, его здесь сортируют, перерабатывают и отправляют дальше для выплавки стали в ЭСПЦ. Его мощности позволяют переработать до 500 тысяч тонн металла в год. Перед нами уже отобранный лом.

4. Такая пустая бадья весит 60 тонн, плюс груза набирает ещё тонн сто.

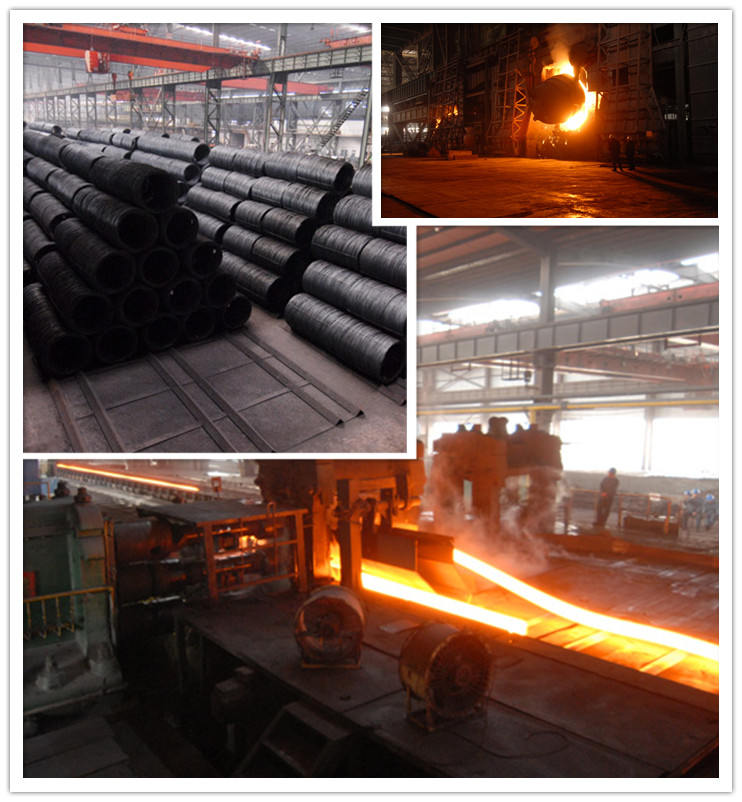

6. Электросталеплавильный цех начинается с активности Электродуговой сталеплавильной печи (ДСП) емкостью 135 тонн. Её специально для завода изготовила немецкая компания «SMS-SIEMAG». Ей в помощь установка “печь-ковш”, производства фирмы «SMS-DEMAG».

7. Сейчас тот самый отобранный лом будет греться

8. А мне уже здесь нравится и сразу ставлю авансом ЗаводычЛайк! Кто видел хоть раз вживую розлив металла, меня поймёт.

10. Перед нами самый интересный процесс в сталеплавильном комплексе. Между прочим, печь работает в круглосуточном режиме.

11.

12.

13.

14. Из этой пультовой такой красотой и управляют.

15. Значит и здесь Путин виноват, что трубы такие получаются, всем конкурентам на зависть 🙂

16. Примерно через 35 минут всё то же самое повторилось, эх, а нам надо бежать дальше.

17. А это уже 5-ти ручьевая машина непрерывного литья заготовки, от всё той же фирмы «SMS-DEMAG».

18.

19.

20.

21. Вот так и выглядит конечный продукт Электросталеплавильного комплекса, на данный момент получились заготовки диаметром 360 мм.

22. Газовая резка во всей красе, быстро, эффективно и красиво.

23. Мощности завода позволяют в год выдавать до 950 тысяч тонн вот такой непрерывно-литой заготовки круглого сечения.

24.

Сегодня «Северский трубный завод» работает в рамках большой трубной семьи «ТМК», как я уже и сказал выше, и производит горячекатаные и электросварные стальные трубы, как круглые, так и профильные. А ещё, обладая собственным Сталеплавильным комплексом, он не только себя полностью обеспечивает, он ещё и своему брату, Синарскому трубному заводу, со стальной трубной заготовкой помогает.

25.

26. Мы же отправляемся дальше в трубопрокатный цех № 1. Здесь, собственно, и производятся бесшовные трубы с помощью непрерывного стана FQM итальянской фирмы «Danieli», запущенного в эксплуатацию в 2014 году.

27. Итак, непрерывно-литая заготовка пришла в этот цех. Здесь их катают двух диаметров 360 мм, которые мы видели, и немного поменьше – 290 мм. Вначале их загружают в карманы, разрезают пополам на станках порезки и сразу первым делом на карусели. Это нагревательная кольцевая печь, в цехе всего их две таких. Каждая такая печь вмещает 122 заготовки. Температура в печи составляет 1 300 С. Там они крутятся по 4-5 часов и по мере готовности идут дальше.

28. Это поворотный стол, регулирующий направление движения.

29. Здесь у нагретой заготовки снимают окалину, т.е. ненужный окисленный слой.

После кольцевой печи они попадают на прошивной стан, где из цельной заготовки делают полую гильзу. Вот он, как раз сделан в России на заводе с суровым названием – АО «Электростальский Завод Тяжелого Машиностроения» (Электросталь).

30.

31.

32.

33. Уже полая заготовка мчится дальше на продувку.

34.

35. Трёх клетьевой стан-извлекатель с 3-х валковыми клетями, изготовитель «Kocks» (Германия).

36.

37.

38.

39.

40.

41. Постепенно в результате различных манипуляций из двухметровой заготовки, которая из ЭСПЦ пришла сюда, труба вытягивается вначале до 7 м, а потом и до 26,5 м.

42. Запасные валы для стана

43. Дальше труба остывает где-то минут пять и дальше в путь-дорогу

44.

45. А потом оправляется ещё в печь с шагающими балками, производства «Danieli» (Италия).

46. Здесь труба опять нагревается до температуры 900 С, так она готовится к встрече с прокатом в калибровочном стане, для получения конечного диаметра.

47. Четырнадцати клетьевой калибровочный стан с 3-х валковыми клетями, фирмы «KOCKS».

48.

49.

50. Диаметр нужный получили можно и немного опять остыть.

51.

52. Отрезной станок для послойной резки труб, опять «Danieli»

53.

54.

55.

56. Всё распилили, осталось проверить, промаркировать и на склад.

57.

58.

59. В итоге этот цех выпускает до 600 тысяч тонн первоклассных труб в год, в том числе для сложных условий добычи нефти и газа.

60. Большое спасибо пресс-службам ПАО «ТМК» и ПАО «Северский трубный завод», а также лично Анне Буровой и Александру Федосову за организацию моего визита!

Р. S. Уважаемые собственники и акционеры, представители пресс-служб компаний, отделы маркетинга и другие заинтересованные лица, если на Вашем предприятие есть, что показать – “Как это делается и почему именно так!”, мы всегда рады принять участие. Не стесняйтесь, пишите нам сами [email protected] и расскажите о себе, пригласив нас к ВАМ в гости. Берите пример с лидеров!

Уже более 200 организаций открыли перед нами свои двери, а вот и наши репортажи оттуда:

Почему наша промышленность самая лучшая в мире: http://zavodfoto. livejournal.com/4701859.html

ZAVODFOTO – Шагает по стране! – ЭНЕРГЕТИКА РОССИИ: http://zavodfoto.livejournal.com/2133307.html

«Пермский край – Нам есть, чем гордиться!»: http://zavodfoto.livejournal.com/1823939.html

Мы всегда рады новым друзьям, добавляйтесь и читайте нас в:

Создал группу в ОК, прошу всех в гости: http://ok.ru/zavodfoto , а ещё и в фейсбуке – “Энергетика России”: https://www.facebook.com/rusenergy.ru/

Заводы по производству бесшовных труб – SMS group GmbH

Бесшовные трубы — это не только наша страсть; они также являются частью нашего фонда: с тех пор, как братья Маннесманн изобрели бесшовную трубу в 1885 году, мы постоянно совершенствуем и совершенствуем процесс производства бесшовных труб. Мы тесно сотрудничаем с производителями труб и партнерами, которые обслуживают нефтепромыслы, строительство и автомобилестроение, чтобы наши технологии и решения соответствовали требованиям рынка труб.

Процесс непрерывной прокатки с использованием оправочных станов успешно используется в качестве метода производства бесшовных стальных труб с 1970-х годов. Опорный стан состоит из нескольких двухвалковых клетей, прокатывающих полость в продольном направлении с образованием обечайки. Установки SMS PQF ^® (чистовая обработка высшего качества) позволяют работать с максимальной эффективностью, оптимизировать эксплуатационные расходы и сократить время простоя без ущерба для производительности и высококачественных результатов; в то время как обычные линии бесшовных труб не могут конкурировать с высокоточной PQF ^® качества, ни с его уровнями производительности.
Стан PQF ^® состоит из шести клетей с тремя приводными валками в каждой. Таким образом, усилие прикладывается более равномерно по окружности валков, чем в технологии MPM (многостенные трубопрокатные станы) с традиционной двухвалковой компоновкой.
Будь то трубы из высоколегированной стали или особенно тонкостенные прецизионные трубы, наша технология PQF ^® предназначена для эффективного и надежного производства даже самой высококачественной продукции. Благодаря использованию меньшего количества материала достигается более высокая производительность по сравнению с обычными решениями. Это обеспечивает экономию затрат на инструмент и энергию благодаря малому повторному нагреву в процессе прокатки и, следовательно, меньшему количеству CO ₂ след.
Стан PQF на заводе по производству бесшовных труб в Чанбао производства SMS group в Китае
SMS group доработала процесс нажимного стола до CPE (прошивка и удлинение с поперечными валками) и TPE (прошивка с тремя валками и удлинение). Это означает, что ассортимент продукции был расширен по сравнению с предыдущими концепциями, а процессы предлагают существенные преимущества с точки зрения качества и экономической эффективности. Оба метода отличаются от обычного метода нажимного стола первой стадией формования, процессом прошивки.
При методе CPE прошивной пресс, удлинитель и редукционный стан для полых заготовок заменяются высокопроизводительным двухвалковым прошивным станом, который действует как узел прошивки и предварительного растяжения. Таким образом, процесс требует меньшего количества стадий формовки, поэтому владельцы заводов могут значительно снизить затраты на переработку. В то же время они могут использовать заготовки большего веса и достигать лучших допусков по толщине стенки. Производительность мельниц CPE значительно выше, чем при использовании обычного метода толкания. Таким образом, современные станы CPE представляют собой высокоэффективную, гибкую и экономичную альтернативу при производстве труб среднего и малого диаметра.
SMS group использует трехвалковую прошивную машину с тремя валками вместо двух2-валковой поперечно-валковой машины. В результате качество дупла перед процессом растяжения на жимовом станке еще больше повысилось.
Стан Асселя – трехвалковый поперечно-прокатный стан, предназначенный для производства средне- и толстостенных труб высокого качества и точности размеров. Они в основном используются для труб шарикоподшипников и труб и труб общего машиностроения, которые необходимо впоследствии подвергать механической обработке. SMS group постоянно совершенствовала эту технологию, благодаря чему удалось удвоить максимально возможный диаметр трубы. Сегодня на станах Ассель можно производить трубы с наружным диаметром до 460 мм и толщиной стенки до 80 мм.
В процессе прокатки в полость вставляется стержень оправки – в обычном процессе прокатки он движется свободно, а в высокопроизводительных прокатных станах перемещается контролируемым образом. SMS group усовершенствовала эту проверенную технологию для таких высокопроизводительных сборочных мельниц, что означает усовершенствование технологии и расширение диапазона размеров.
Завод Ассель для производства бесшовных труб повышенной прочности SMS group
Метод горячей пильгерной прокатки является одним из старейших процессов удлинения прошивных заготовок в трубчатые обечайки. Сегодня на горячих пильгерных станах производятся в основном трубы для электроэнергетики, нефтехимии и строительства. Ключевой особенностью горячепильгерных станов SMS group является большой размерный ряд прокатываемого материала – даже для высоколегированных марок стали.
Вращающиеся развальцовочные станы SMS group используются для производства бесшовных труб очень большого диаметра, которые невозможно произвести на «обычном» заводе по производству бесшовных труб. Трубы сначала нагревают, а затем раскатывают до больших размеров — с помощью этой технологии владельцы заводов могут производить широкий спектр готовых труб с разными диаметрами и толщиной стенок всего лишь из узкого спектра исходных продуктов.
Вращающийся расширитель представляет собой особый тип поперечно-прокатного стана с коническими регулируемыми по оси валками. Трубки расширяют, прокатывая их по заглушке. Положение оправки валков здесь определяет толщину стенок труб. Это также можно отрегулировать гидравлически во время процесса прокатки.
Ротационный развальцовочный стан для производства бесшовных труб самых больших диаметров

Процесс прошивки находится в верхней части технологической цепочки, которая начинается с цельной стальной заготовки и заканчивается бесшовной трубой. Это имеет решающее значение для последующего качества готовой трубы, так как заготовка должна демонстрировать отличные характеристики поверхности и допуски сразу после прошивки. Только тогда можно производить высококачественные трубы с безупречной поверхностью и высокой точностью размеров. Высокопроизводительные станы поперечной прокатки от SMS group идеально подходят для достижения этой цели, обеспечивая при этом особенно рентабельное производство.
Прошивка с поперечными валками считается ведущим методом прошивки бесшовных труб и предлагает значительные преимущества по сравнению с альтернативными методами, такими как прошивные прессы или прошивные прессы. Владельцы заводов могут обрабатывать более тяжелые заготовки, а также добиваться более жестких допусков по толщине стенок.
В качестве альтернативы двухвалковому прошивному стану для процесса прошивки также используются трехвалковые прошивные станы. Это дополнительно улучшает качество толщины стенки полости.
SMS group постоянно совершенствовала процесс прошивки поперечных валков с помощью нескольких изобретений, таких как гидравлический контроль зазора. Современные высокопроизводительные конические пробойники производят особенно тонкостенные полые блюмы с очень жесткими допусками и высочайшим уровнем производительности. Эти нововведения дают преимущества на последующих стадиях обработки при производстве бесшовных труб: снижаются нагрузки на удлинительные и калибровочные узлы и увеличивается ассортимент продукции. Это позволяет производителям труб производить более экономично – даже в случае большого диапазона размеров, небольших партий и небольших мощностей.
Станок для центрирования заготовок (BCM) гарантирует, что оправка входит в заготовку точно по центру, что оптимизирует процесс прокатки. Для этого БКМ делает углубления на одном или обоих концах заготовок перед процессом прошивки. В результате оправка входит в заготовку точно по центру.
При прокатке сплошных заготовок по оправке прошивного станка образуются «полости». Здесь важно, чтобы пробойник касался заготовки точно по центру, в противном случае на концах труб возникают дефекты, известные как «луковые кольца». Чтобы избежать этого, BCM делает углубления на одном или обоих концах заготовок перед процессом прошивки. В результате пробка входит в заготовку точно по центру, практически не образуя луковичных колец на выходе.
Кроме того, BCM обеспечивает минимальный износ плунжера и равномерную толщину стенок. Благодаря оптимизированному процессу прокатки BCM также способствует повышению производительности.
- Оптимизированный процесс прокатки благодаря точно центрированному вводу прошивной оправки в заготовку
- Оптимизированное качество продукции благодаря одинаковой толщине стенок
- Повышенная производительность благодаря минимальному износу плунжера

Что такое бесшовная стальная труба и как купить бесшовную стальную трубу

Что такое бесшовная стальная труба?

Бесшовная стальная труба представляет собой многоцелевое промышленное стальное изделие. Бесшовная стальная труба представляет собой трубу с круглым и полым центром, не имеющую швов на конце. Обычно он изготавливается из углеродистой и нержавеющей стали. Он обладает высокой устойчивостью к износу и коррозии и не ржавеет легко. Бесшовные стальные трубы могут быть горячекатаными или холоднокатаными. Холоднокатаной может быть круглая или профильная труба.

Для чего используются бесшовные стальные трубы?

Промышленности, в которых используются бесшовные стальные трубы, чаще всего включают:

Automotive
Нефть и газ
Строительство
Fertilizer
Chemical
Environmental Technologies
Ship Build Их можно использовать в различных местах, таких как под землей, в стенах, лабораториях и многих других сооружениях. Наиболее популярными вариантами использования этого продукта являются
- Транспортные жидкости (вода, отходы, газ и т.д.)
- Теплообмен
- Судостроение
- Гидравлические тормозные системы
- Насосы
- Котел
- Многое другое!
Каковы преимущества бесшовных стальных труб?
Бесшовные трубы могут быть более дорогими в производстве и покупке, но они более надежны и имеют много преимуществ, включая
1. Они очень долговечны и выдерживают высокие уровни давления, примерно на 20 % выше, чем сварные трубы. Они также очень устойчивы к коррозии.
2. Бесшовные трубы затвердевают в процессе производства, поэтому они, как правило, не нуждаются в термической обработке.
3. Вместо сварной трубы можно использовать бесшовную трубу, но сварную трубу нельзя использовать вместо бесшовной трубы.
4. Бесшовные трубы имеют более прочное круглое поперечное сечение, чем сварные трубы.
5. Обладает большой прочностью и может выдерживать большой вес.
Как производить бесшовные стальные трубы?
Бесшовные трубы могут быть изготовлены в соответствии с различными потребностями и спецификациями клиента. Бесшовные трубы изготавливаются без сварки и без шва.
К основным методам производства бесшовных труб относятся
1. Горячее прокалывание
2. Метод экструзии
Горячее прокалывание
Это наиболее распространенный метод. Сначала производитель пропускает сталь через прошивной стан. Затем горячая, твердая, круглая заготовка проталкивается через центр, чтобы сделать трубу полой. Машина использует пробойник для создания отверстия.
Процесс экструзии
Горячие заготовки проходят через экструзионные головки. Затем металлический стержень в машине, известный как оправка, формирует заготовки. Это формирует бесшовные трубы.
Какие страны производят бесшовные трубы оптом?
Основными производителями бесшовных стальных труб являются
- China
- Испания
- Италия
- Соединенные Штаты
- Индия
- Япония
- Russia
- United Kingdom
9999
по тропическо мире, особенно в развивающихся странах. Эти страны смогли создать мощности и расширить свое производство для производства большего количества стали.
Как транспортировать бесшовные стальные трубы?
Трубы должны быть тщательно упакованы и отправлены. Это предотвратит повреждение труб. Трубы также необходимо герметизировать от слишком большой влажности при упаковке их в связки, особенно если они имеют меньший диаметр. Это может привести к коррозии концов трубы.
Бесшовные стальные трубы обычно экспортируются морем, но их можно перевозить в связках на грузовиках на рабочие места. Процесс проверки происходит до того, как товар готов к экспорту. В этом процессе во время упаковки и маркировки необходимо учитывать несколько моментов. Это может включать поломку, безопасность, лишний вес и надлежащую идентификационную маркировку. Другим типичным требованием для экспорта является экспортная лицензия.
Где купить бесшовные стальные трубы?
Вы можете найти бесшовные стальные трубы в небольшом количестве в вашем районе. Но если вы хотите купить бесшовные трубы в больших количествах, то лучше импортировать напрямую от производителей. Они могут выдавать сертификаты и обеспечивать экономию средств, что лучше, чем покупка стали в небольших количествах на месте или у дистрибьютора.
Если вам требуется оптовая партия этой стали, вы можете купить стальные бесшовные трубы на нашем сайте.
Компания Camasteel продает бесшовные стальные трубы. Мы экспортируем продукцию по всему миру, поэтому вы можете связаться с нами, чтобы получить БЕСПЛАТНОЕ предложение, по электронной почте [email protected] или отправить сообщение в WhatsApp для быстрого ответа по телефону +86-131-2037-9271.
Эта запись была опубликована в Camasteel 21 января 2021 г. администратором. ← Предыдущий пост Следующее сообщение →
Выбор бесшовных, сварных или кованых труб
Когда вы впервые ищете источник трубы из нержавеющей стали, будь то для опреснительной установки, нефтяной вышки или даже атомной электростанции, это один из первых вопросов, который вам нужно задать. задать себе вопрос: «нужна ли мне бесшовная, сварная или кованая труба»? Все три типа имеют разные преимущества и поэтому подходят для разных приложений и сред. При выборе того, что подходит для конкретного проекта, следует учитывать множество факторов.
Инженеры, скорее всего, инстинктивно знают ответ на этот вопрос, но давайте уделим некоторое время изучению этих бесшовных, сварных и кованых труб и их различных свойств.

Бесшовная труба
Начнем с бесшовной трубы. Как следует из названия, бесшовная труба — это труба без шва или сварного соединения.
Производство и применение:
Бесшовные трубы могут быть изготовлены различными способами, которые очень сильно зависят от требуемого диаметра или отношения диаметра к толщине стенки. Как правило, процесс производства бесшовных труб начинается с отливки необработанной стали в более удобный для обработки формат – горячую сплошную заготовку. Затем его растягивают и толкают или натягивают на форму. Эта полая труба затем подвергается процессу экструзии, при котором она продавливается через головку и оправку. Это работает, чтобы увеличить внутренний диаметр и уменьшить внешний диаметр.
Бесшовные стальные трубы регулярно используются для транспортировки жидкостей, таких как вода, природный газ, отходы и воздух. Он также регулярно требуется во многих средах с высоким давлением и высокой коррозионной активностью, например, в нефтегазовой, энергетической и фармацевтической промышленности.
Преимущества:
1. Прочность: Бесшовные трубы имеют очевидное преимущество, заключающееся в отсутствии шва и, следовательно, в отсутствии вероятности слабого шва. Это означает, что, как правило, бесшовные трубы могут выдерживать рабочее давление на 20 % больше, чем сварные из того же класса материала и размера.
2. Сопротивление: Отсутствие шва означает, что бесшовная труба может обеспечить более высокую устойчивость к коррозии, поскольку меньше возможностей для таких вещей, как загрязнения и дефекты, которые чаще всего возникают вдоль сварного шва.
3. Меньше испытаний: само собой разумеется, что бесшовные трубы не требуют испытаний на целостность сварных швов — отсутствие сварки означает отсутствие испытаний!
Сварная труба
Сварная труба бывает трех видов: сварная по внешнему диаметру, сваренная по внутреннему диаметру или сваренная с обеих сторон. Общность в том, что у них у всех есть шов!
Производство и применение:
Процесс производства сварных труб начинается с раскатывания стального рулона до желаемой толщины для формирования плоской полосы или листа. Затем его прокатывают, а шов полученной трубы сваривают в химически нейтральной среде.
Что касается того, какой тип стали пригоден для сварки, аустенитные стали, как правило, являются наиболее свариваемыми, тогда как ферритные стали пригодны для сварки в тонких сечениях. Дуплексные стали теперь считаются полностью свариваемыми, но они требуют большего ухода, чем аустенитные стали.
Считается, что за последние несколько лет технологии производства сварных труб значительно улучшились. Возможно, наиболее значительным достижением является использование высокочастотных электрических токов в качестве метода сварки. Это значительно улучшило способность сварных труб избежать коррозии и разрушения шва.
Хотя правильно, что шов в сварной трубе делает ее теоретически более слабой, в наши дни методы производства и процедуры обеспечения качества намного лучше. Это означает, что до тех пор, пока указанные допуски сварной трубы по температуре и давлению не превышены, нет никаких причин, по которым она не должна работать так же хорошо, как бесшовная труба, в самых разных отраслях промышленности.
Преимущества:
1. Стоимость: Большим преимуществом сварных труб является то, что они являются наименее дорогими из всех типов труб и гораздо более доступны.
2. Постоянство: Общепризнано, что толщина стенки сварных труб намного более постоянна, чем у бесшовных труб. Это связано с тем, что производственный процесс начинается с плоского стального листа.
3. Качество поверхности: отказ от процесса экструзии также означает, что поверхность сварной трубы может быть намного более гладкой, чем у бесшовной трубы.
4. Скорость: для сварных труб требуется более короткое время на закупку из-за упрощения производственного процесса.
Кованая труба
Ковка стали — это процесс обработки металлов давлением, который формирует металл с помощью силы сжатия, экстремальных температур и давления.
Производство и применение:
Изготовление кованой трубы начинается с помещения куска стали (будь то 6% молибдена, супердуплекса, дуплекса, нержавеющей стали, никелевого сплава) между верхней и нижней матрицей. Нагрев и давление придают стали желаемую форму, после чего она подвергается механической обработке, в ходе которой она удовлетворяет всем требуемым спецификациям.
Этот сложный производственный процесс приводит к более высоким затратам на кованые трубы.
Многочисленные преимущества кованых труб означают, что они находят множество различных применений в различных секторах, таких как нефть, газ, гидравлическое оборудование, удобрения и химическая промышленность. Тот факт, что кованая сталь не имеет шва или точки сварки, позволяет успешно удерживать потенциально вредные или вызывающие коррозию вещества и их пары. Поэтому его можно использовать во многих отраслях тяжелой промышленности.
Преимущества:
1. Прочность: Ковка трубы обычно приводит к получению прочного и очень надежного конечного продукта, поскольку ковка заставляет потоки зерен стали изменяться и выравниваться. Другими словами, сталь становится более рафинированной, а структура трубы однозначно меняется, в результате чего достигается относительная прочность и высокая ударопрочность.
2. Долговечность: ковка исключает вероятность пористости, усадки, полостей и проблем с холодной заливкой.
3. Экономичность: Общепризнано, что процесс ковки очень экономичен, так как материал не тратится впустую.
4. Гибкость: процесс ковки стали очень гибкий и может производить множество различных труб разных размеров.
Поставка бесшовных, сварных или кованых труб от компании Special Piping Materials
Какой бы вид бесшовных, сварных или кованых труб вам ни потребовался, будьте уверены, что Special Piping Materials может найти и поставить все размеры бесшовных труб, сварных труб и кованая труба. Наша обширная глобальная сеть сможет найти и поставить на склад любой тип, который вам нужен, из любого материала — будь то супердуплекс, дуплекс, никелевый сплав, 6% молибдена или нержавеющая сталь. Надежные фабрики, с которыми мы работаем, высокоэффективны и являются специалистами в своих областях, гарантируя, что ваши продукты будут именно такими, какие вам нужны.
Что такое бесшовная труба? – TPC Industrial
A: Бесшовная труба формируется путем продавливания расплавленного металла через круглую головку для создания непрерывной трубы из металла.
Стальная труба обычно используется в системах трубопроводов, по которым транспортируются жидкости или газы. В TPC мы предлагаем множество видов стальных труб для различных применений. Стальные трубы стали предпочтительным вариантом для промышленного применения по всей стране, и подрядчики предпочитают их более дешевым материалам. Внедрение стальных труб в ваш следующий промышленный проект дает немало преимуществ.
Почему стальная труба лучше, чем другие материалы?
Несмотря на то, что существует множество причин для выбора стальной трубы, есть пять основных причин, подтверждающих ее превосходство:
Долговечность
Стальные трубы способны выдерживать гораздо более тяжелые условия эксплуатации, чем трубы из других материалов, таких как ПЭВП или ПВХ. . Помимо всех других преимуществ стали, одна только долговечность делает ее идеальной для большинства применений. Это позволяет ему выдерживать вибрации, удары и экстремальные уровни давления. В отличие от металлов, таких как чугун, сталь имеет некоторую гибкость и при нагрузке сгибается, а не ломается.
Простая установка
Стальные трубы могут быть изготовлены индивидуальной высоты, прочности и ширины в соответствии со строгими спецификациями любого проекта. Их даже можно модифицировать на месте, что облегчает установку. После установки любые модификации или техническое обслуживание, которые необходимо выполнить, могут быть выполнены легко и быстро.
Большая емкость
Стальная труба значительно прочнее других труб, изготовленных из других металлов. Возможность сделать его больше или с более тонкими стенками без ущерба для прочности, долговечности или структурной целостности является огромным преимуществом.
Экологичность
Сталь — очень эффективный способ сохранить окружающую среду. Сталь легко перерабатывается и может быть повторно использована без потери ее прочности или уровня качества. Более 70% стали, используемой в Северной Америке, ежегодно перерабатывается для повторного использования.
Как бесшовные трубы вписываются в уравнение?
Так же, как существует множество разновидностей железных или пластиковых труб, стальные трубы также бывают самых разных разновидностей. По мере того, как промышленные приложения расширялись и усложнялись, трубопроводы и системы поддержки, которые их обслуживают, должны были развиваться. Одной из наиболее популярных разработок стальных трубных изделий являются бесшовные трубы.
Традиционная стальная труба сваривается, хотя технология продвинулась вперед, чтобы сделать некоторые специально сваренные трубы бесшовными — в сварном шве все еще есть слабое место. При выполнении любого строительного проекта наличие подходящих материалов для проекта имеет решающее значение. Когда дело доходит до трубопровода, необходимо сделать выбор между сварной и бесшовной трубой. Тем не менее, решение не является столь категоричным, так как на него влияет множество факторов.
Во-первых, существует множество правил, касающихся сварных труб и их использования. Эти правила часто сосредоточены на том, какое вещество будет транспортироваться по трубе, и на уровнях давления. Поэтому крайне важно знать об альтернативе — бесшовной трубе.
Сварные Против. Бесшовная труба
Бесшовная труба изготовлена из цельного стального цилиндра, который нагревается до гибкости. Затем через центр проталкивают инструмент, называемый оправкой. Затем цилиндр раскатывают и растягивают до тех пор, пока он не будет сформирован до заданной толщины и диаметра.
Однако сварная труба работает немного по-другому, поскольку она начинается с плоского стального листа, которому придается форма трубы. Две стороны листа свариваются вместе, часто с помощью высокочастотного электрического тока. Хотя швы в электросварной трубе едва видны, технически она все же имеет шов.
Преимущества бесшовных труб
Несмотря на то, что шов может быть не виден, сварная труба более склонна к разрушению, особенно вдоль сварного шва. Несмотря на то, что достижения в технологии сварки привели к тому, что сварные швы стали едва заметными, максимальное номинальное давление сварных труб по-прежнему на 20% меньше, чем у бесшовных труб. Бесшовная труба просто прочнее и лучше подходит для многих различных применений. Кроме того, поскольку нет шва, бесшовные трубы не нуждаются в проверке целостности сварного шва.
Можно заменить сварную трубу бесшовной. Однако сварная труба не может заменить бесшовную трубу из-за строгих правил.
Одним из важнейших преимуществ бесшовных труб является коррозионная стойкость. Гораздо меньше проблем с примесями и дефектами, связанными с пластичностью. Однако эти проблемы обычно возникают в сварных трубах и не являются редкостью.
Преимущества сварных труб
Несмотря на то, что бесшовные трубы имеют явное общее преимущество перед сварными трубами, сварные трубы имеют некоторые преимущества. Сварная труба, например, дешевле и может быть произведена намного быстрее.
Выбор бесшовной или сварной трубы для вашего проекта может быть сложным решением. Есть много факторов, но главный фактор – это то, что труба будет транспортировать. Однако независимо от того, используете ли вы бесшовную трубу или сварную, сталь в целом имеет преимущество перед другими материалами.
Преимущества стальных труб по применению
Очевидно, что сталь обладает большими преимуществами и преимуществами по сравнению с трубами из других материалов. Тем не менее, есть также много конкретных отраслей, где сталь предлагает огромные преимущества. Преимущества стали, которые мы уже рассмотрели, играют важную роль в том, почему в этих приложениях предпочтение отдается стали:
Вода – Поскольку стальные трубы устойчивы к коррозии и ржавчине, они являются очевидным лидером для распределения воды в муниципалитетах. Он служит десятилетиями благодаря своей прочности и долговечности, защищая его от подземного давления, вибрации и ударов.
Строительство – Большинство коммерческих строительных компаний и подрядчиков предпочитают стальные трубы для строительства фундамента и каркаса. Но кроме того, они используют его для поручней, строительных лесов, столбов забора, выхлопных труб и многого другого.
Коммуникации – Стальная труба используется в качестве защитного кожуха для подземных коммуникаций. Коммунальные услуги, такие как газ, электричество, оптоволоконный интернет и многое другое.
Сточные воды – Сточные воды в основном состоят из сточных вод, а также небольшого количества ила и твердых частиц. Стальная труба идеальна из-за ее коррозионной стойкости, особенно оцинкованной гофрированной стали. Контурные гофры на гофрированной стальной трубе повышают ее способность выдерживать экстремальные уровни давления, характерные для канализационных систем.
Будьте осторожны при выборе трубы
Бесшовные трубы также выбирают для многих промышленных применений в экстремальных условиях. Важно знать спецификации вашего проекта в отношении инженерных стандартов. Вам нужно будет следовать книгам спецификаций для проекта, над которым вы работаете.
Такие стандарты, как ASME, ANSI, ASTM и API, являются спецификациями, которые имеют решающее значение для безопасной эксплуатации и структурной целостности. Вы всегда должны проконсультироваться со своим ведущим инженером, чтобы убедиться, что вы покупаете правильную трубу. Например, существуют важные спецификации размеров, которые зависят от конкретного применения, чтобы обеспечить стандартизацию продукта независимо от производителя. Взгляните на следующий пример: 9Размеры бесшовных труб для нефтехимической промышленности – бесшовные трубы из сплава и углерода размером от 1/8 до 24 дюймов.
ASME B36.19 , с другой стороны, касается размеров и веса нержавеющих, никелевых, дуплексных бесшовных труб, а также сварных труб.

В TPC We Know Pipe. Позвольте нам помочь вам

Независимо от того, какой у вас проект, один из наших знающих консультантов может составить для вас предложение именно того, что вам нужно. У нас есть все, от труб и фланцев до шлангов, фитингов и других компонентов, необходимых для завершения вашего проекта. Свяжитесь с нами сегодня, и мы сделаем ваш проект успешным!

ERW Pipe Vs. HFW против. Объяснение труб SAW и EFW

В этой статье объясняются различные типы труб – мы слышим их краткие формы, такие как труба ERW, труба HFW, труба SAW и т. д., но не знаем, что они означают и как они изготовлено.

Разница между трубой и трубой

Основные различия между трубой и трубой представлены в видео ниже.

ТРУБА и ТРУБА: ОСНОВНЫЕ ОТЛИЧИЯ

В чем разница между бесшовными трубами и трубами ERW из нержавеющей стали?

Электросварка сопротивлением (ERW) : Трубы ERW изготавливаются с использованием специальных машин со встроенным выпрямителем рулонов, кромкообрезными станками, роликами и системой контактной сварки.

Для изготовления ВПВ рулоны листового металла прокатывают и сваривают продольно по всей длине контактной сваркой.

В отличие от ERW, бесшовные трубы выдавливаются с помощью экструзионных инструментов до необходимой длины. процесс повторяется до тех пор, пока не будут достигнуты окончательные размеры и точность.

Вы можете отличить трубу ERW от бесшовной трубы, проверив продольный сварной шов. Бесшовная труба без сварного шва.

Видимый сварной шов в трубах ERW

Бесшовные трубы изготавливаются из цельных заготовок путем прошивания и не имеют сварных швов, как в трубах ERW/SAW или HFW.

Бесшовные трубы/трубы имеют точные размеры и толщину. Они доступны в размерах от 1/8” до 26” внешнего диаметра.

Бесшовные трубы используются для систем трубопроводов высокого давления в нефтегазовой, энергетической и химической промышленности. Они также используются для изготовления гидроцилиндров, где используются предварительно отточенные бесшовные трубы с высокой точностью.

Труба ERW VS. Бесшовные

Вы, должно быть, сталкивались с ситуацией, когда искали ответы на вопрос «Могу ли я использовать ERW/HFW или бесшовные трубы для своей работы?».

И ВПВ, и бесшовная труба имеют свои преимущества и недостатки. Использование зависит от приложения и доступности. Где-то обязательно использовать бесшовную трубу, а где-то можно использовать трубу ERW.

Ниже я выделил для понимания читателей основные преимущества и недостатки как ВПВ, так и бесшовных труб.

Бесшовные трубы Преимущества и недостатки

Бесшовные трубы не имеют сварных соединений и, следовательно, обеспечивают равномерную прочность по всему размеру без каких-либо надрезов или усиления сварного шва, которые могут стать источником коррозии или эрозии.
Точность размеров (жесткие допуски, овальность и округлость и т. д.) выше у бесшовных труб по сравнению с трубами ERW.
Недостатком использования бесшовных труб является более высокая стоимость по сравнению с трубой ERW.
Из-за ограниченного количества производителей бесшовных труб по сравнению с ERW, время доставки бесшовных труб может быть больше.

Труба ВПВ Преимущества и недостатки

Трубы ВПВ более экономичны по сравнению с бесшовными, так как их стоимость намного ниже.
Вы можете получить трубы ERW от многих производителей по всему миру, поэтому возможна доставка в более короткие сроки.
Поскольку они изготовлены из листового металла, они имеют постоянную толщину стенки.
Основным недостатком ВПВ или сварных труб является наличие сварного шва, что делает их непригодными для многих применений (например, нельзя использовать ВПВ трубы для цилиндров, где поршень должен совершать возвратно-поступательные движения в отверстии). Это также может снизить прочность трубы.

Что такое ERW Pipe?

Электросварная труба или труба ERW изготавливается из рулонного листа/плиты путем их прокатки и сварки с использованием низкочастотной (ERW) или высокочастотной (HFW) контактной сварки в продольном направлении с использованием специальной установки машины, как показано на рисунке ниже и объяснено в приведенном выше видео.

Процесс автоматизирован от разматывания рулонов до изготовления трубы окончательных размеров.

Схема линии по производству труб показана выше. Края рулонов материала фрезеруются и придается круглая форма трубы с помощью сплошных роликов с последующей контактной сваркой. Фрезерные инструменты используются для обработки чрезмерного усиления сварного шва.

Термическая обработка (такая как отжиг или нормализация) встроена в саму производственную линию. Наконец, трубы нарезаются до необходимого размера и размеров.

Любой неразрушающий контроль (например, автоматический УЗК) также может быть включен в линию или может быть выполнен позже. Трубы ERW изготавливаются диаметром до 24 дюймов (609 миллиметров).

ERW Материал труб Стандарты

ASTM A 53, A252, A500, EN ISO 10219, API 5L B, X70 PSL1

Что такое труба HFW?

Высокочастотная сварная труба или труба HFW похожа на трубу, сваренную сопротивлением. Основное отличие заключается в частоте сварочного тока.

Труба HFW означает трубу, сваренную методом высокочастотной сварки.

HFW В производстве труб используется ток высокой частоты (обычно выше 70 кГц). Высокая частота помогает ускорить производственный процесс, а также обеспечивает высокое качество сварки по сравнению с производством труб ERW.

Трубы HFW используются для сред под давлением, таких как нефть, газ и вода.

Стандарты материала труб HFW

API 5L, ASTM A53, A178, A691, A252, EN 10217, ASTM A672 и т. Д.

Что такое труба LSAW (продольная погруженная дуговая сварка) или трубы LSAW изготавливаются с использованием процесса дуговой сварки под флюсом, как показано в видео выше и показано на диаграмме ниже.

Листовой прокат, сваренный методом дуговой сварки под флюсом. В основном они изготавливаются для труб большего диаметра (обычно выше 24 дюймов и выше).

Типы труб под флюсом:

продольная труба, сваренная дугой под флюсом

Полная форма трубы под флюсом

Полная форма трубы под флюсом – это труба, сваренная под флюсом. Трубы SAW изготавливаются по двум технологиям и называются трубами LSAW и SSAW. Полное значение LSAW и SSAW:

продольная труба, сваренная под флюсом (LSAW)
Спиральная труба, сваренная под флюсом (SSAW)

Спирально-сварная труба, сваренная под флюсом

Труба EFW и труба EFW Полное значение

Труба EFW полное значение: труба для электросварки плавлением. Трубы EFW изготавливаются с использованием высокого электрического напряжения через материал для его расплавления и сварки.

EFW Для производства труб не требуется дополнительная сварочная проволока. Это процесс автогенной сварки труб (вы можете соединять один и тот же материал без добавления дополнительного сварочного наполнителя). Этот изготовитель отлично подходит для изготовления труб диаметром от 6 до 100 дюймов.

EFW и ERW Pipe

Электросварка сопротивлением (ERW), в которой для сварки труб используется принцип контактной сварки. Таким образом, использование ВПВ ограничено дешевыми трубами небольшой толщины.

EFW использует ток высокого напряжения для выработки тепла и расплавления материала трубы, что делает его пригодным для сварки труб большего диаметра и различных типов сварки материалов, таких как нержавеющая сталь.

Бесшовные трубы и сварные трубы

Существует множество различных типов труб, которые используются для различных целей. Двумя наиболее популярными и часто используемыми трубами являются бесшовные трубы и сварные трубы.

Бесшовные трубы изготовлены из цельного куска металла, поэтому нет слабых швов, которые потенциально могут протечь или лопнуть. Это делает их идеальными для приложений с высоким давлением. Бесшовные трубы также дороже сварных труб, поскольку для их производства требуется больше времени и труда.

Сварные трубы, напротив, изготавливаются путем соединения двух кусков металла по шву. Сварные трубы могут быть дешевле, чем бесшовные трубы, поскольку для их производства требуется меньше времени и труда.

Часто задаваемые вопросы

1.

Что такое тип стыка трубопровода

Типы стыка трубопровода:

Продольный стык трубопровода: Вдоль трубы
Окружной стык трубопровода: стык диаметра трубы.

2. Бесшовная труба Значение

Бесшовная труба – это труба без шва или сварного соединения. Считается, что бесшовные трубы способны выдерживать более высокое давление, более высокие температуры и агрессивные среды.

Бесшовные трубы изготавливаются путем прокалывания круглых стальных заготовок и вытягивания стали в бесшовную трубу. Это делается с помощью оправки, в которой заготовка продавливается сверху. Затем заготовку нагревают до тех пор, пока она не станет достаточно податливой, чтобы ее можно было растянуть.

3. EFSW Pipe полная форма

EFSW Pipe обозначает трубы, сваренные электросварным швом.

4.

Полная форма трубы SAW

Полная форма трубы SAW представляет собой трубу, сваренную дуговой сваркой под флюсом.

5. Труба HFW Значение

Значение трубы HFW — это труба, сваренная методом высокочастотной сварки.

Производство бесшовных труб | Как производить бесшовные стальные трубы?

Перейти к содержимому

Предыдущий Следующий

Посмотреть увеличенное изображение

Производственный процесс бесшовных труб

Производственный процесс бесшовных труб – краткое изложение

В настоящее время бесшовные трубы изготавливаются из круглой заготовки, которая прокалывается через центр, чтобы получить полую оболочку, а затем прокатывается или экструдируется и вытягивается по размеру . Процесс производства бесшовных труб состоит из следующих основных этапов:

Процесс экструзии [Источник изображения: из Интернета]

Изготовление оболочки полой трубы в процессе пробивки или экструзии
Удлинение оболочки полой трубы за счет уменьшения ее диаметра и толщины стенки
Изготовление окончательной трубы в процессе горячей или холодной прокатки

Мы надеемся, что следующая информация окажется полезной, и вы узнаете больше о том, как происходит изготовление некоторых труб.

Процесс фрезерования на оправке

Процесс фрезерования на оправке [Источник изображения: из Интернета]

В процессе фрезерования на оправке используется сплошной круглый (заготовка). Он нагревается в нагревательной печи с вращающимся подом, а затем прошивается прошивным станком. Прошитая заготовка или полая оболочка прокатываются на оправочном стане для уменьшения наружного диаметра и толщины стенки, в результате чего образуется исходная труба многократной длины. Материнская трубка повторно нагревается и дополнительно уменьшается до заданных размеров с помощью редуктора растяжения. Затем труба охлаждается, разрезается, выпрямляется и подвергается процессам отделки и контроля перед отправкой.

Этот процесс используется для изготовления бесшовных труб меньшего размера, обычно диаметром от 1 до 6 дюймов (от 25 до 150 мм).
Стальной слиток нагревают до 2370 °F (1300 °C) и прошивают.
В трубу вставляется оправка, и сборка проходит через прокатный (дорновый) стан.
В отличие от плунжерного стана, оправочный стан непрерывно уменьшает толщину стенки с помощью ряда пар изогнутых валков, установленных под углом 90° друг к другу.
После повторного нагрева труба проходит через многоклетьевой редукционно-вытяжной стан для уменьшения диаметра до конечного диаметра.
Затем труба отрезается по длине перед термообработкой, окончательной правкой, проверкой и гидростатическими испытаниями.

Процесс производства труб на плунжерном стане Mannesmann

Процесс производства плунжерного стана Mannesmann [Источник изображения: из Интернета]

В процессе производства плунжерного стана используется сплошная круглая заготовка. Круглая заготовка сначала равномерно нагревается в нагревательной печи с вращающимся подом, а затем прошивается. Круглые заготовки прошивают с помощью поперечного прошивного станка. Прошивной стан прижимает заготовку к оправке, чтобы проколоть заготовку, а затем прокатывает заготовку между валками и оправкой. Прошитая заготовка или полая труба затем подвергается прокатке (горячей или холодной) для получения заданного наружного диаметра и толщины стенки.

Этот процесс используется для изготовления бесшовных труб большего размера, обычно диаметром от 6 до 16 дюймов (от 150 до 400 мм).
Слиток стали весом до двух тонн нагревают до 2370 °F (1300 °C) и прошивают.
Отверстие в полой оболочке увеличено на вращающемся удлинителе, в результате чего получается короткая толстостенная трубка, известная как блюм.
Внутренняя заглушка примерно такого же диаметра, как окончательный диаметр трубы, затем проталкивается через блюм.
Затем блюм, содержащий пробку, пропускают между валками мельницы.
Вращение валков уменьшает толщину стенки
Труба поворачивается на 90° при каждом проходе через оправочный стан для обеспечения округлости.
Затем трубу пропускают через намоточный стан и редукционный стан, чтобы выровнять толщину стенки и получить готовые размеры.
Затем труба отрезается по длине перед термообработкой, окончательной правкой, проверкой и гидростатическими испытаниями.

Процесс пиллинга и холодного волочения для производства бесшовных труб меньшего размера из труб большего размера

Процесс пилигрима и холодного волочения трубы размером от ¼” до 2”, особенно когда необходимо уменьшить толщину труб. Другим процессом, с помощью которого можно производить бесшовные трубы небольшого размера, является холодное волочение.

В общем, процесс пиллинга имеет две основные цели:

Первая, и наиболее важная, пиллинг — это процесс холодной обработки, который значительно улучшает структуру зерна материала.
Во-вторых, это способ очень быстрого уменьшения большого количества наружного и внутреннего диаметра существующей трубы. Степень обжатия некоторых сплавов может достигать почти 90%. В процессе пиллинга на холодном стане используются кольцевые матрицы и коническая оправка для уменьшения поперечного сечения трубы до 90 процентов.

Процесс холодного волочения выполняет ту же работу, что и процесс пилигрима, но скорость уменьшения размера обычно ограничена от 15 до 35% в зависимости от типа сплава.

Источник : Различные веб-сайты из Интернета, Википедия

Основанная в 1975 году, Metallica Metals Group осуществляет свою деятельность в крупных городах Индии. Мы являемся пионерами в производстве и переработке труб из нержавеющей стали, труб из углеродистой стали и труб из легированной стали. Наша продукция экспортируется в более чем 70 стран мира, а в Индии у нас есть поставки даже в отдаленные районы. Ежедневно продавая более 250 тонн труб из нержавеющей стали, легированной стали и углеродистой стали, Metallica стала известным поставщиком для многих покупателей в Индии и за рубежом.

Наш годовой объем продаж более 70 000 тонн в Индии и по всему миру позволил нам стать дилерами и дистрибьюторами известных компаний-производителей бесшовных (JINDAL, ISMT) и сварных стальных труб по всему миру.

Об авторе: pipefactory

Обновленные прайс-листы и информация

Мы продаем круглые прутки по лучшим ценам в Индии – обновленный прайс-лист
Процесс производства трубной арматуры
Полное руководство по стальным фланцам
Введение в фитинги для сварки встык
Что такое кованые фитинги для труб?

Теги поиска

легированная сталь сварка встык углеродистая сталь цены на бесшовные трубы из углеродистой стали плакированные трубы кс трубы цены разница между бесшовной трубой и сварной трубой фланцы термическая обработка гидроиспытания Джиндал ПИЛ облицованные трубы производственный процесс мс трубы цены канальный код Таблица цветовых кодов труб и стандарт фитинги трубопровод производители труб в Индии материал трубы размер трубы спецификация трубы стандарт трубы трубопровод бесшовная труба цены на бесшовные трубы бесшовные трубы бесшовные трубы в Индии раструбный сварной шов Цены на трубы SS 304 Цены на трубы SS 310 Цены на трубы SS 316 Цены на трубы SS 321 нержавеющая сталь цены на трубы из нержавеющей стали в Индии Трубы/трубы из нержавеющей стали стальные трубы стальные трубы и трубы цены на стальные трубы в Индии стальные трубы производители верхней фурнитуры типы фланцев виды трубной арматуры сварная труба сварные трубы

Продукты

Трубы из нержавеющей стали Super Duplex 2507/UNS S32750 ₹560,00
Высокотемпературные трубы из нержавеющей стали 316Ti ₹250,00
Трубы и трубы для теплообменников из нержавеющей стали 309S/309H ₹520,00
Бесшовные трубы SS 304/304L в Бхавнагаре (1.
