Как использовать гвоздь дюбель – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

alexxlab | 25.09.2020 | 0 | Разное

Содержание

Как правильно использовать дюбель-гвоздь | Болтзавод

Для проведения монтажных работ все чаще можно встретить такой крепеж, как дюбель-гвоздь. Перед применением рекомендуется ознакомиться с характеристиками и другими особенностями данного метиза.

Конструктивные особенности

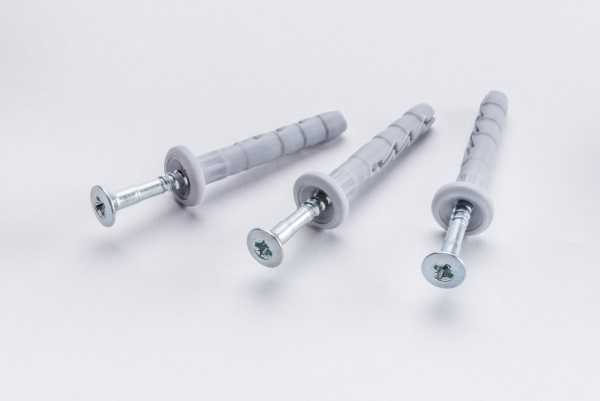

Дюбель-гвоздь предназначен для проведения некоторых крепежных работ. Конструкция изготовлена из двух простых элементов — гвоздя и дюбеля. С помощью нее различные предметы надежно закрепляются на бетонном, кирпичном, каменном и других основаниях, которые относятся к плотным полнотелым материалам. Также предусмотрены изделия для плит ДСП и гипсокартона.

Стержень имеет цилиндрическую форму, предусмотрена небольшая распорная часть. Элемент в процессе монтажа расширяется и прочно закрепляет конструкцию. Встречаются дюбель-гвозди, дополненные специальной манжетой (ограничителем). При этом форма элемента различается — цилиндрическая и потайная.

Также встречаются изделия с резьбой, расположенной на гвозде, и шлицем на головке. Это позволяет устанавливать дюбель-гвоздь с помощью отвертки и значительно облегчает работу.

Для производства дюбеля используется полиэтилен, полиамид или полипропилен. Дюбель-гвоздь требует повышенной прочности, поэтому применяются стальные сплавы. Дополнительно конструкция обрабатывается методом гальванического цинкования. Стандартные показатели диаметра изделия составляют 5, 6, 8 и 10 мм, длина варьируется от 30 до 160 мм.

Применение дюбель-гвоздя для кирпича и бетона

Монтаж крепежного изделия в кирпичную конструкцию предусматривает несколько этапов:

  • Необходимо выбрать место установки, обычно это центральная часть кирпича.
  • Подготавливается отверстие с помощью ударной дрели. Рекомендуется соблюдать аккуратность, чтобы не разрушить кирпичную кладку.
  • Из отверстия удаляется весь мусор и пыль, после чего устанавливается крепеж с помощью молотка.

Если монтаж дюбель-гвоздя производится в бетонную поверхность, применяется следующий алгоритм:

  • Намечается место для подготовки отверстия с помощью молотка или кернера.
  • Перфоратором пробивается отверстие с соответствующей глубиной. Не забудьте о том, что маркировка метиза должна совпадать с характеристиками бура.
  • Удаляется мусор и пыль, патрон устанавливается с помощью молотка в отверстие.
  • Забивается гвоздь, при этом часть от головки остается снаружи, чтобы можно было подвесить конструкцию.

Использование дюбель-гвоздя для гипсокартона, кафеля и керамики

Прежде чем установить крепеж в гипсокартон, необходимо учесть массу конструкции. При высоких показателях нагрузки метиз использовать невозможно, поскольку стена из гипсокартона достаточно хрупкая. В остальных случаях для монтажа применяются следующие действия:

  • в поверхности подготавливается подходящее по сечению отверстие;
  • дюбель-гвоздь до конца аккуратно вводится с помощью молотка, при этом необходимо соблюдать внимательность;
  • шуруп закручивается отверткой или шуруповертом.

Кафельные и керамические поверхности тоже требуют аккуратности и осторожности по причине хрупкости. Алгоритм действий схож с предыдущим:

  • маркером отмечается место монтажа, можно выбрать как шов, так и поверхность;
  • с помощью самореза по металлу выполняется отверстие до 0,5 мм, затем углубляется ударной дрелью.

Не забудьте проделать отверстие в бетонном или кирпичном основании, расположенном под плиткой. После этого устанавливается дюбель-гвоздь.

Пистолет для монтажа дюбель-гвоздя

Предыдущие способы установки метиза отличаются тем, что гвоздь забивается в дюбель. Существует более удобный вариант крепления, который выполняется с помощью строительного пистолета. Это называется “пристреливанием” конструкции к поверхности.

В этом случае используется нестандартный крепеж. На гвозде размещена специальная шайба, обеспечивающая надежную посадку метиза в основании. Монтаж пистолетом отличается тем, что после пристреливания крепежной конструкции шайба смещается в сторону головки дюбель-гвоздя и надежно закрепляется.

Такой вариант подходит для установки металлоконструкций на плотные твердые основания (камень, бетон, кирпич, углеродистая сталь и многое другое). Нередко монтажный пистолет используется для надежной установки козырьков на балконах. Изделие производится по стандарту с показателями длины от 30 до 80 мм, при этом сечение варьируется от 3,7 до 4,5 мм. Дополнительно предусмотрено цинковое покрытие, которое обеспечивает устойчивость к коррозии.

Заключение

Дюбель-гвоздь прост в монтаже, с этим процессом справится даже новичок. Важно правильно выбрать изделие. Если у вас возникли трудности, лучше обратиться к специалисту в магазине, чтобы не ошибиться.

boltzavod.ru

Дюбель гвоздь как пользоваться

Виды крепежей

Сегодня существуют различные виды данных крепежных элементов, каждый из которых отличается не только материалом, но и принципом фиксации. Не так давно такие крепежи вырезались из кусочков древесины и вставлялись в отверстие. Сегодня данными изделиями вряд ли уже кто пользуется. Ведь ныне в продаже можно найти дюбеля практически на все случаи. Материалом современных крепежей является пластмасса и металл. Чаще всего используются забивные нейлоновые дюбеля. Они совместно с саморезами незаменимы для работы с любыми материалами.

Рассмотрим некоторые виды дюбелей, имеющиеся сегодня в продаже:

  • Дюбель для бетона. Для изготовления такого крепежного элемента используется полипропилен либо нейлон. Эти дюбеля ещё хорошо фиксируются к камню и кирпичу. Кроме самих крепежей требуются саморезы. Для удобства работы можно использовать пистолет для дюбелей.

  • Материалом для изготовления дюбелей, предназначенных для листов гипсокартона либо гипсоволокна, обычно является металл (в редких случаях пластмасса). Эти же крепежные элементы хорошо держатся в ячеистом бетоне. Использование данных дюбелей подразумевает наличие саморезов и строительных шурупов. Металлические дюбеля для гипсокартона оснащены наконечником в виде заточенного сверла. Благодаря этому их можно устанавливать даже без наличия отверстий в рабочей поверхности.

  • Для крепления материалов в бетон часто используют распорные дюбеля, выполненные из полипропилена. Такие крепежные изделия имеют в своей конструкции специальные распорки, благодаря которым улучшается фиксация во время монтажа.
  • Монтажный дюбель из полипропилена. Для наружной отделки его лучше не использовать т.к. применяемый материал может растрескиваться при низких температурах. Что касается крепежей из нейлона, то они могут использоваться практически в любых условиях.

  • Дюбель-гвоздь. Для его изготовления аналогично используется нейлон либо полипропилен. Что касается самого гвоздя, то он обычно стальной. Для удержания в нем имеется накатка в виде обратных конусов. Такие крепежные изделия используются в том случае, если требуется закрепить плинтуса, профиля из металла, оконные проемы, рейки, обрешетки, доски. Дюбель-гвоздь обычно хорошо садится в стенку из камня, кирпича и бетона. Как правило, эти изделия применяются, когда требуется быстрый и объемный монтаж небольших конструкций. Далее можно увидеть дюбель гвоздь на фото:

  • Рамный дюбель. Производится из металла. Активно используется в качестве крепежей для оконных и дверных проемов. Помимо этого, он применяется, если требуется закрепить элементы теплоизоляционного слоя и обшивки сквозь слой штукатурки. Их можно назвать дюбелями для теплоизоляции. Выделяют две разновидности данных крепежных элементов. Первые используются для работы с твердыми, а вторые — с мягкими материалами.

  • Дюбель в стену (иначе фасадный дюбель). Основными материалами для них является нейлон либо полипропилен. Этими крепежами можно прикрепить что угодно практически в любую стену. Только дополнительно придется приобрести саморезы диаметром от 4 до 18 мм. Кроме того, требуется заранее в стене сделать отверстие для дюбеля подходящего диаметра. Крепежное изделие удерживается в лунке за счет наличия направленных усиков.
  • Существует еще юстировочный металлический дюбель, который используется, чтобы закрепить рейки обрешетки на определенном расстоянии от поверхности. Это расстояние требуется для того, чтобы через некоторое время сделать обшивку. Благодаря разделяемым дюбелям и саморезам можно менять положение реек по своему усмотрению.

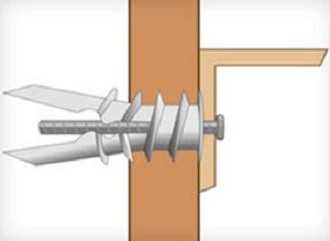

  • Металлические «бабочки» идеально подходят для крепления в различные пустотелые конструкции. Немаловажно, что эти крепежные изделия могут выдерживать довольно большие нагрузки.
  • Для крепления оконных и дверных проемов нередко используется универсальный дюбель нейлоновый. Он ещё подходит для фиксации обрешетки и реек из металла. Помимо того, данным дюбелем крепят такие элементы отделки интерьера, как подвесные потолки.

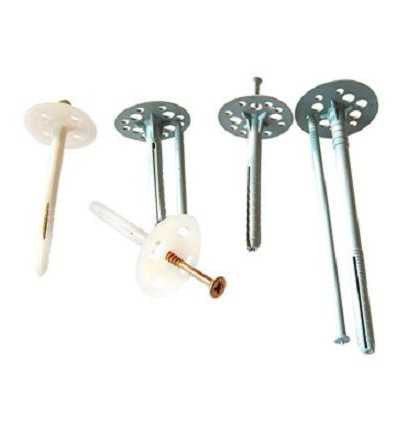

  • В качестве фиксации утеплителя из минваты используется ещё дюбель пластиковый либо специальные крепежи из пластиковой основы. Фиксация материала осуществляется при помощи металлического гвоздя. Для этого крепежного изделия делается обязательно отверстие в стенке. Крепление производятся на кирпичные либо бетонные поверхности.
  • Распорное приспособление успешно используется в качестве крепежей на пустотелые блоки и сплошные материалы, например, такие как кирпич и бетон. Фиксация производится при помощи специальных усиков. Они надежно удерживают крепеж и при этом не позволяют проворачиваться в отверстии.
  • Дюбель-шурупы для монтажных пистолетов. Эти крепежи имеют отличия от стандартных дюбелей с ручной установкой. В некоторых случаях предпочтительнее использовать именно их.
  • Распорный строительный дюбель, оснащенный стопорным бортиком. Для его изготовления используется нейлон. Эти крепления применяются при монтаже различных строительных конструкций. Наличие стопорных бортиков не дает крепежу провалиться в отверстие. Поэтому их нередко используют при проведении наружных работ.

  • Дюбеля без бортиков изготовляются из полиамида высокого качества. Данный вид крепёжного изделия в своей конструкции имеет отверстие, стационарную верхнюю часть и продольные перемычки. Такая конструкция позволяет по максимуму упростить завинчивание самореза. Благодаря наличию неразборной верхней части можно исключить осыпание и растрескивание облицовочной штукатурки на поверхности, в которую вкручивается дюбель. Такие крепежи считаются более долговечными.

Как выбрать дюбеля

Дюбеля рекомендуется подбирать в зависимости от места, где они будут использоваться. Не менее важно учитывать будущую нагрузку:

  1. Так, чтобы закрепить тяжело нагруженные конструкции, например, такие как навесные тренажеры и шведские стенки лучше всего брать дюбеля с глубиной крепления как минимум 85 мм.
  2. Для горизонтальной фиксации в бетонную либо кирпичную стенку рекомендуется выбирать крепежные элементы, глубина крепления которых составляет как минимум 30 мм, а наружный диаметр дюбеля — от 7 до 11 мм.

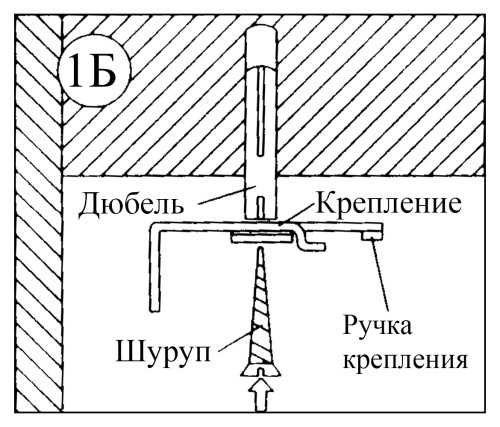

  3. Если фиксаторы нужны для подвесного потолка, потолочных светильников и других изделий, где основная нагрузка будет находиться снизу, то следует выбирать крепежные изделия с поперечными насечками и распорными усиками.
  4. Если дюбеля подбираются под уже готовое отверстие, то важно, чтобы его диаметр и параметры крепежного изделия соответствовали. В этом случае он должен быть не меньше, чем размер отверстия.
  5. Если в работе используются монтажные крепежи, то чтобы не допустить разрушения слабых стен, (это может происходить в месте опоры) дюбель выполняет как раз роль смягчающей прокладки. В этом случае в твердых поверхностях крепление будет достаточно плотно прилегать к крепежу, благодаря чему нагрузка распространяется равномерно.

Как крепить дюбель

Для работы понадобится:

  • электродрель,
  • победитовое сверло,
  • острый гвоздь,
  • сам дюбель,
  • изолента,
  • небольшой молоток.

Когда все инструменты будут в наличии, можно приступать к установке дюбелей.

Поэтапный порядок выполнения работ:

  1. Сначала в месте, где планируется произвести установку дюбелей, нужно сделать метку. Это можно выполнить, например, с помощью шариковой ручки или простого карандаша.
  2. После этого в размеченной точке необходимо сделать углубление. Для этой цели подойдет гвоздь, нож или булавка. Данная лунка позволит с самого начала правильно поставить сверло.
  3. Важно, чтобы диаметр крепёжного изделия подходил под габариты отверстия и шурупа. Лучше всего, чтобы в отверстие крепеж входил с небольшим усилием. Если дюбель не будет соответствовать этим требованиям, то он может болтаться или сдвинуться, когда вы его попробуете забить на место. Обязательно убедитесь, что длина дюбеля соответствует длине используемого самореза.
  4. Может возникнуть ситуация, когда количество дюбелей неправильно рассчитано. Это не проблема. Ведь дюбеля можно сделать своими руками. Для этого следует взять деревянный брусок нужной длины. Важно, чтобы размер дюбеля подходил к размеру крепежа. Придайте бруску округлое сечение. Желательно, чтобы он сверху был утолщен, а снизу сужен, т.е. чтобы его форма была похожа на конус.
  5. Далее берётся сверло нужного диаметра и вставляется в дрель. На сверле желательно сделать отметку, соответствующую глубине отверстия. Метку нужно поставить на расстоянии, чуть больше длины дюбеля. Чтобы это сделать, крепеж приставляется к закрепленному в дрели сверлу и в нужном месте на него наматывается изолента, которая и будет служить отметкой границы сверления.
  6. Теперь нужно найти на стене сделанное углубление. Дрель обязательно держите перпендикулярно поверхности. Ни в коем случае не наклоняйтесь в стороны.
  7. Когда отверстие будет готово, его нужно вычистить от образовавшейся пыли и цементной крошки. Это можно сделать, например, с помощью пылесоса.
  8. Осталось вставить дюбель и аккуратно забить его до упора с помощью молотка. Главное в этом деле — не торопиться и ни в коем случае не ударять молотком слишком сильно. В противном случае, крепеж может повредиться и стать непригодным. После установки дюбеля нужно еще ввинтить в него шуруп (если это дюбель под шуруп).

Как правильно крепить дюбель-гвоздь

  • Главная
  • »

  • »
  • Как правильно крепить дюбель-гвоздь

Существует широкое разнообразие дюбелей, отличающихся своим предназначением и, соответственно, способом крепления. Условно они подразделяются на две основные группы: универсальные и распорные. Чаще используется первый тип, который подходит для монтажа в любые пустотелые материалы. Благодаря своему способу крепления, дюбель-гвоздь распорный применяется тогда, когда требуется усиление монтажа.

Секрет «работы» дюбель-гвоздя очень прост. Такой дюбель состоит из двух частей – металлической и пластмассовой. Более мягкая втулка обладает рельефной поверхностью, может дополняться усиками или выступами, которые удерживают крепеж в пустотах материала. При забивании металлической части пластик сжимается, заполняя в стене все трещины и выемки и создавая практически неизвлекаемый крепеж. У распорных дюбелей пластиковая часть имеет дополнительный сердечник, который вкручивается во втулку, при этом, сжимая, расширяет ее, создавая усиленное крепление в больших пустотах.

Важно! Перед тем как забить дюбель-гвоздь в стену, необходимо подобрать крепежное изделие, выдерживающее соответствующий вес, что определяет их длина и диаметр: чем они больше, тем большую массу выдержит дюбель.

Забивание дюбель-гвоздя в бетон и кирпич

Для крепления различных элементов к таким плотным поверхностям как бетон или кирпич чаще всего используют дюбель-гвоздь.

Перед тем, как начинать работу с дюбель-гвоздем советуем вам ознакомится с небольщим списком предосторожностей:

Убедитесь, что в материале, с которым вы будете работать отсутствуют провода и прочие коммуникации. Убедитесь, что в том месте, куда вы собираетесь установить гвоздь нет арматуры. Вы должны проверить толщину стены или потолка, так как она может оказаться слишком тонкой и отверстие получится сквозным. Выберите дюбель в зависимости от толщины и материала поверхности, с которой вы собираетесь работать.

1. Как забить дюбель-гвоздь в бетон:

Сперва необходимо сделать углубление-метку с помощью кернера. Делается это для того, чтобы бур не отклонился в сторону от необходимой точки. Будьте очень внимательны на данном этапе.

Используя перфоратор, легким движением, пробейте буром отверстие с необходимыми параметрами. На каждом буре нанесена специальная отметка, где указан получаемый с его помощью диаметр отверстия. Данный диаметр должен совпадать с маркировкой дюбеля. Имейте в виду, что еслли вы используете старый бур, то велика вероятность того, что он сточен и диаметр полученного с его помощью отверстия будет меньше целевого. Если отверстие окажется меньшего диаметра, то установить дюбель будет трудно. Полученное отверстие желательно должно быть больше длины дюбеля на 4-6 мм. Остатки пыли следует убрать из отверстия.

Легко стучите молотком, это позволит аккуратно углубить патрон дюбеля в стену. Затем на нужную глубину забейте специальный гвоздь, оставив для подвеса несколько миллиметров от головки.

2. Как забить дюбель-гвоздь в кирпич.

— Необходимо отметить место, куда будет установлен дюбель-гвоздь. Будьте внимательны! Нежелательно устанавливать отметку в крайних точках кирпича (в углах или ближе к граням), так как основная нагрузка будет приходится на раствор, который не способен выдержать высокие нагрузки.

— В случае отсутствия опыта, советуем бурить кирпич с помощью ударной дрели, а не перфоратора. На данный момент для дрелей выпускаются специальные сверла с победитовой насадкой, которое обладает высокой износостойкостью, что позволит сверлу не затупиться после первого использования.

— Удалите остатки пыли и появившиеся крошки.

— Аккуратно забейте патрон и гвоздь.

О том, как забить дьбель-гвоздь в хрупкие материалы узнайте в следующей статье:

Вернуться к списку статей

Гвоздь-дюбель

Стоит ли говорить о том, что попытка забить в бетон обычный гвоздь вряд ли увенчается успехом? Для работы с этим плотным строительным материалом, применяют специальные гвозди, изготовленные из особых сортов стали. Также гвозди для бетона, которые также называют дюбелями, имеют особую форму – они толще обычных, имеют массивную шляпку и, очень часто, насечку – продольную или спиральную. Дюбели для строительных пистолетов, выпущенные в последние годы, могут быть также оснащены специальным баллистическим наконечником, облегчающим проникновение метиза в толщу плотного материала. Многие виды дюбель-гвоздей выпускаются с напрессованной на стержень шайбой.

По форме рабочей части гвозди для забивания в бетон и кирпич могут быть следующих разновидностей:

  • Желобчатые – для самых тяжелых бетонов;
  • Плоские – для фиксации деталей небольшой массы;
  • Круглые – наиболее распространенный классический вид;
  • Квадратные – используемые при выполнении специализированных работ.

В качестве материала для дюбель-гвоздей чаще всего используют закаленную нержавеющую сталь, поэтому коррозия такому крепежу не страшна. Крепление с использованием гвоздей по бетону является чрезвычайно долговечным, при условии соблюдения технологии монтажа. Забитый в стену дюбель способен выполнять свои функции без снижения несущей способности десятилетия, даже находясь под открытым небом. Нужно также упомянуть о том, что извлечение гвоздя, особенно забитого механизированным способом, является очень сложной и трудоемкой задачей. При демонтаже нередки случаи серьезного повреждения поверхности вокруг крепежа, поэтому, выбирая место для дюбеля, нужно быть предельно внимательным.

Забиваем дюбель-гвоздь в бетон

Вряд ли стоит останавливаться на забивании гвоздей механизированным способом, так как эта работа не требует особых ухищрений. А вот в том случае, если дюбеля планируется фиксировать вручную, нужно знать несколько важных нюансов:

  • Тщательно выбирайте место для дюбель-гвоздя, так как изъять его из бетона без «разрушений», буде почти невозможно.
  • Избегайте трещин, сколов и участков бетона, пострадавших от эрозии – в таком материале гвоздь может держаться плохо, а при забивании велика вероятность нанести стене серьезный ущерб.
  • Снимите с гвоздя шайбу, зафиксировав крепеж плоскогубцами или слесарными тисками и нанеся несколько точных ударов молотком.
  • Удерживайте гвоздь плоскогубцами строго перпендикулярно поверхности максимально плотно.
  • Используйте защитные очки или щиток, так как дюбель, отскочивший при сильном ударе, может нанести травму.
  • Прежде чем забивать гвоздь, нужно «накернить» место крепления.
  • Дюбель-гвоздь забивается несколькими сильными уверенными ударами, при этом нужно следить за тем, чтобы он входил в стену перпендикулярно поверхности.

Забивание дюбелей в бетонные конструкции молотком является крайней мерой, к которой прибегают при отсутствии альтернатив. Если есть возможность, рекомендуется забивать гвозди строительными пистолетами или использовать дюбели быстрого монтажа, а также распорные и химические анкера, устанавливаемые в подготовленные перфоратором отверстия.

Полезные советы 09.03.2018 11:56:14

Популярные публикации:

  • Карниз на гипсокартон

    Варианты монтажаНе будем терять время и приступим к рассмотрению конкретных решений. Каждое из них имеет…

  • Жидкие гвозди

    Что такое “жидкие гвозди” и как их использоватьНародное название “жидкие гвозди” прочно укоренилось, хотя на…

  • Как крепить к газобетону?

    Устройство обрешетки под сайдингКрепеж сайдинга начинается с разметки и обрешетки. Обрешетку рекомендуется делать даже в…

plotnikov-pub.ru

Как забить дюбель-гвоздь? – Aliko

07 апреля 2014

Для крепления различных элементов к таким плотным поверхностям как бетон или кирпич чаще всего используют дюбель-гвоздь.

Перед тем, как начинать работу с дюбель-гвоздем советуем вам ознакомится с небольщим списком предосторожностей:

Убедитесь, что в материале, с которым вы будете работать отсутствуют провода и прочие коммуникации. Убедитесь, что в том месте, куда вы собираетесь установить гвоздь нет арматуры. Вы должны проверить толщину стены или потолка, так как она может оказаться слишком тонкой и отверстие получится сквозным. Выберите дюбель в зависимости от толщины и материала поверхности, с которой вы собираетесь работать.

1. Как забить дюбель-гвоздь в бетон:

Сперва необходимо сделать углубление-метку с помощью кернера. Делается это для того, чтобы бур не отклонился в сторону от необходимой точки. Будьте очень внимательны на данном этапе.

Используя перфоратор, легким движением, пробейте буром отверстие с необходимыми параметрами. На каждом буре нанесена специальная отметка, где указан получаемый с его помощью диаметр отверстия. Данный диаметр должен совпадать с маркировкой дюбеля. Имейте в виду, что еслли вы используете старый бур, то велика вероятность того, что он сточен и диаметр полученного с его помощью отверстия будет меньше целевого. Если отверстие окажется меньшего диаметра, то установить дюбель будет трудно. Полученное отверстие желательно должно быть больше длины дюбеля на 4-6 мм. Остатки пыли следует убрать из отверстия.

Легко стучите молотком, это позволит аккуратно  углубить патрон дюбеля в стену. Затем на нужную глубину забейте специальный гвоздь, оставив для подвеса несколько миллиметров от головки.

2. Как забить дюбель-гвоздь в кирпич.

– Необходимо отметить место, куда будет установлен дюбель-гвоздь. Будьте внимательны! Нежелательно устанавливать отметку в крайних точках кирпича (в углах или ближе к граням), так как основная нагрузка будет приходится на раствор, который не способен выдержать высокие нагрузки.

– В случае отсутствия опыта, советуем бурить кирпич с помощью ударной дрели, а не перфоратора. На данный момент для дрелей выпускаются специальные сверла с победитовой насадкой, которое обладает высокой износостойкостью, что позволит сверлу не затупиться после первого использования.

– Удалите остатки пыли и появившиеся крошки.

– Аккуратно забейте патрон и гвоздь.

О том, как забить дьбель-гвоздь в хрупкие материалы узнайте в следующей статье:

Вернуться к списку статей

www.aliko.by

Дюбель-гвозди | Как забить дюбель гвоздь

25
Дек

Дюбель-гвозди – это специальные гвозди, для работы крепления в плотных материалах.
Именно дюбель-гвозди прекрасно подходят для крепления в кирпичах, натуральном камне и бетоне. Так же существуют дюбель-гвозди для гипсокартона и ДСП.

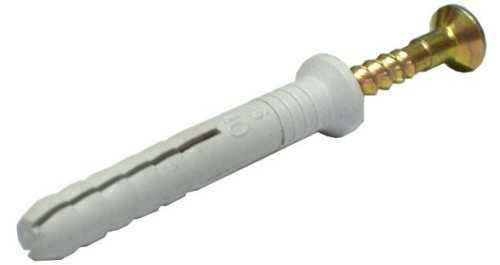

Как правило, дюбель-гвоздь представляет собой крепёжный механизм, в виде цилиндрического стержня состоящего из двух частей: гвоздя и распорной части, которая расширяется и закрепляется при монтаже. Также дюбель-гвоздь может иметь ограничительную манжетку, чтобы не проваливаться в просверленное отверстие.

Существуют несколько видов дюбель-гвоздей:

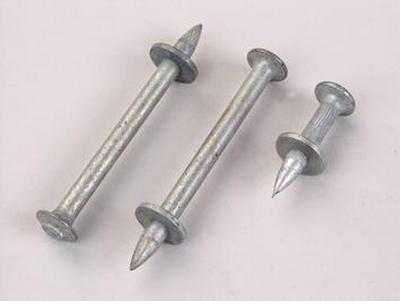

1. Для забивания с помощью строительно-монтажного пистолета непосредственно в материал

Технология использования строительно-монтажного пистолета, заключается в том, что с помощью него дюбель-гвоздь просто пристреливает конструкцию к основанию.

По сути для данного дюбель-гвоздя не используется дюбель, а использование такого название, скорее всего связано с тем, что такая конструкция гвоздя позволяет держаться в твердом материале без дюбеля.

Пример:

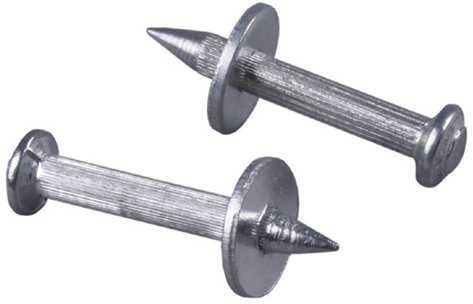

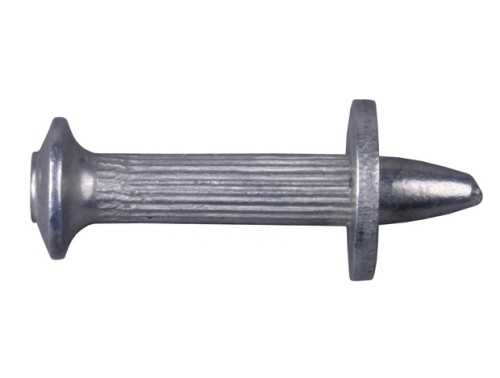

Дюбель-гвоздь с шайбой – представляет собой металлический дюбель-гвоздь с насаженной на острый кончик центрирующей шайбой, которая после пристрела смещается к головке дюбель-гвоздя.

Дюбель-гвоздь с шайбой применяют при монтаже металлических изделий к основаниям из бетона, кирпича, природного камня и низкоуглеродной стали. Самый наглядный пример – это монтаж металлических козырьков на балконах.

Для изготовления таких дюбель-гвоздей используют сталь с цинковым покрытием.

Размеры стержня и длинна (в миллиметрах): 3,7×30; 3,7×35; 3,7×40; 3,7×45; 3,7×50; 4,5×30; 4,5×35; 4,5×40; 4,5×50; 4,5×60; 4,5×70; 4,5×80; очень редко встречаются дюбель-гвозди большего диаметра 6×50.

2. Для забивания в дюбель

Такой вид дюбель-гвоздей представляет собой совместную конструкцию дюбеля и гвоздя.
Гвозди для дюбель-гвоздей могут быть с резьбой и без резьбы.

Дюбель-гвозди с резьбой

Такой вид дюбель-гвоздя имеет специальную упорную резьбу, благодаря которой он вкручивается в дюбель. В процессе вкручивания распорная часть расширяется и плотно фиксируется в материале. Для монтажа дюбель гвоздей с резьбой требуется отвертка.

Дюбель-гвозди без резьбы

Этот вид дюбель-гвоздя имеет вид обычного гвоздя. При забивании, он также входит в дюбель и распирает его, плотно закрепляя в материале.

Материал изготовления дюбель-гвоздей

В большинстве случаев дюбели для дюбель-гвоздей изготавливают из пластмассы (полиэтилена, полипропилена или нейлона), но также встречаются и металлические.
Сам гвоздь металлический.
Дюбель-гвозди изготавливают из металлических сплавов и для защиты используют цинковое покрытие.

Размеры дюбель гвоздей

Наружный диаметр и длина дюбеля (в миллиметрах): 5×30; 5×40; 5×50; 6×35; 6×40; 6×50; 6×60; 6×70; 6×80; 8×50; 8×60; 8×80; 8×100; 8×120; 8×140; 8×160; 10×80; 10×100; 10×120; 10×140; 10×160.

Как забить дюбель гвоздь

Чтобы забить дюбель-гвоздь в бетонную или кирпичную стену нужно:

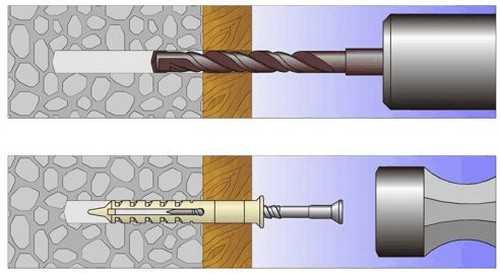

1. Просверлить отверстие диаметром соответствующим диаметру дюбеля, чтобы он плотно сидел в стене. В некоторых случаях бур можно подобрать и чуть меньше требуемого диаметра. При сверлении держите дрель перпендикулярно к стене и не расшатывайте, чтобы отверстие получилось нужного размера, а не шире.

2. Глубина отверстия должна соответствовать длине дюбеля, плюс 1-2 мм на всякий случай. Лучше всего отверстие очистить от строительной пыли (можно использовать пылесос).

3. После этого можно установить пластиковую часть дюбеля, плотно забив молотком. А в пластиковую часть в крутить сам гвоздь от дюбель-гвоздя.

Очень важно правильно подбирать дюбель-гвозди для крепления их в разных материалах. Так как, к примеру, для кирпича и бетона подходит один вид дюбель-гвоздей, а для крепления в гипсокартоне нужны другие дюбель-гвозди.
Проконсультироваться и купить дюбель-гвозди можно в любом строительном магазине.




Ранее в этой же рубрике:

remont-i.ru

Как использовать дюбель гвоздь в строительстве

Каждый, кто имеет свой дом, делал ремонтные работы внутри дома, а также наружный ремонт. И когда надо было что-то прикрепить к стене, лучше всего использовать дюбель гвоздь. Ведь он лучше других обычных гвоздей или шурупов будет держать предмет надежней. Как использовать дюбель гвоздь?

Есть много дюбелей по величине и размеру. Есть стандартные нейлоновые дюбеля. Их используют для всех стен, вместе с ним нужно использовать шуруп диаметром от 2 до 16мм. Для того, чтоб забить такой дюбель нужно в начале просверлить в стене отверстие которое подойдет к диаметру дюбеля. Сверло нужно подбирать под. дюбель, дыаметры должны соответствовать. Если вы просверлите немного большее отверстие, то дюбелю не будет за что зацепиться, и он не будет, хорошо держатся в стене. А если вы просверлили подходящее отверстие, то усики дюбеля крепко вдавливаются в стену и никак не вылезет назад.

Дюбель гвоздь используют для таких материалов как к кирпичу, бетону и другим подобным. В комплекте с таким дюбелем идет еще специальным шуруп. Основной дюбель изготавливается из нейлона или пластмассы. Шуруп изготавливают из цинковой стали. Не смотря на то, что такой дюбель имеет низкую стоимость, чем самое крепежное изделие. Но все-таки преимущество в такого дюбеля – гвоздя есть. Заключается оно в том, что такой гвоздь намного упрощает процесс монтажа, сэкономит ваше время, также он обладает превосходными эксплуатационными характеристиками. Крепежное изделие изготавливают из закалённой стали. Такой как ст70, ст60, ст50. Такое изделие имеет шайбу, которая направляет на центр дюбеля. Чтоб забить дюбеля используют строительно–монтажный пистолет и другие пиротехнические инструменты.

Для дюбеля под газобетон, сверлят отверстие, которое соответствует диаметру его сердцевины. Забивать такой дюбель можно обычным молотком. Он держится с помощью спиралевидных ребер, которые раскладываются под давление шурупа.

Рамный дюбель бывает в основном двух видов:

  1. для мягких материалов
  2. для твердых основ.

Размер такого дюбеля от 60 до 360мм. Таким дюбелем крепят дверные или оконные коробки, а также для обшивки, которая покрытая теплоизоляцией или штукатуркой. Преимущество такого дюбеля в том, что он зацепляется за все возможные участи стены или другого покрытия.

Металлический дюбель используют для тонких стен, которые имеют пустоту внутри. Они имеют свойство выдерживать большие нагрузки. Когда вкручивают винт дюбеля, то пластинки дюбеля выпирает в стороны и крепко прижимается к стене.

Дюбеля для теплоизоляции используют при креплении пенопласта или минеральной ваты. В просверленное отверстие вбивается дюбель без гвоздя, чтоб легче было забить, а потом уже сам гвоздь который будет держать утеплитель.

Дюбеля для полнотелого кирпича или для бетона, предназначены выдерживать большие нагрузки. Они изготовлены из металла, вместе с ними в комплекте идут болты или резьбовые шпильки. Такими дюбелями можно крепить гаражные ворота или грузоподъемные тали.

Дюбели, изготовленные из металла или пластмассы, предназначены для вкручивания в гипсокартон и пористый бетон. Для них не нужно предварительно просверливать отверстия их можно сразу с помощью просто отвертки закручивать в стену. Он заостренный на конце и имеет крупную резьбу как у шурупа.

Для инъекционных дюбелей в отверстие нужно вставлять сеточный анкер. При помощи специального шприца, нужно в дюбель ввести специальную быстротвердеющую смесь. При попадании смеси в отверстие сетка начинает расширяться. Тогда в стене начинает образоваться шар. Если вы крепите предметы к блокам щелевого кирпича, то вместо анкерной сетки можно использовать инъекционный анкер без сетки. Когда вы выбираете дюбеля, то обращайте внимание на такое:

  1. если дюбеля используются для крепления, например подвесных потолков и другого, надо использовать дюбель гвоздь 6х40.Также надо выбирать дюбеля с поперечными насечками и распорными «крылышками».
  2. для крепления на стену более серьезных предметов, таких как тренажеры или шведских стенок, надо использовать дюбеля, которые входят в стену на 80-100мм.
  3. просверливать отверстие надо такой толщины, чтоб дюбель не заходил свободно, а с некоторым усилием, и его забивать молоком. Дюбель должен быть длиной от 40 до 50мм.

Специалисты рекомендуют перед вкручиванием дюбеля в стену, отверстие надо смазать клеем ПВА, и после забивания дюбеля ему надо дать сутки на застывание.

Теперь у вас не должно возникнуть вопроса, как использовать дюбель гвоздь?

Видео: Дюбель гвоздь металлический для пристрелки деталей



Читайте еще:

«Все новое это хорошо забытое старое» – так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Крепления применяются при возведении различных конструкций. Будь то монолитное здание, дачный домик или сарай, они обязательно требуют крепления для деревянных конструкций. Класс

Мягкая кровля является одним из самых популярных материалов для защиты жилища от дождя и других «прелестей» открытого пространства. Под этим названием объединяют сразу несколько ра

Ни для кого не секрет, что металлопрокат на сегодняшний день пользуется большим спросом и востребованностью в различных сферах строительной области. Однако, что же представляет с

metall-str.com

Дюбель для теплоизоляции с пластиковым гвоздем (стержнем)

Содержание

Сфера капитального строительства зданий постоянно развивается, появляется все больше новых материалов для их теплоизоляции. Они эффективно защищают дома от негативного воздействия атмосферных влияний прямо как пароизоляция Изоспан В: дождя, града, снега, сильного ветра.

Дюбель с пластиковым гвоздем

Однако даже самый превосходный утеплитель не способен защитить здание, если он некачественно закреплен на поверхности.

Поэтому для крепления теплоизоляции используется специальный дюбель, который подходит для пустотелых (гипсокартон, пластиковые панели) и полнотелых (кирпич, камень, бетон) оснований.

1 Виды и особенности использования

Следовательно, используя любой утеплитель, нужно помнить о крепежных элементах. Универсальным решением считается тарельчатый дюбель для теплоизоляции с пластиковым стержнем.

В обиходе такой элемент имеет название «зонтик» или «грибок». Нужно отметить, что его стержень может быть не только пластиковым, но и металлическим.

Более того, возможен и комбинированный вариант с применением Изоспан АМ. Однако наиболее популярным все же остается пластик.

Тем не менее, рассмотрим более подробно существующие виды дюбелей.
к меню ↑

1.1 Пластмассовые гвозди

Они обычно производятся из полиэтилена, нейлона или полипропилена. Это обеспечивает легкость, коррозионную стойкость, простоту монтажа. А упругие качества материала позволяют лучше удерживаться в гнезде.

Немаловажный фактор – экономический: дюбель с пластиковым гвоздем обойдется очень дешево.

Можно выделить такие виды пластмассовых изделий для фиксации утеплителя:

  • полипропиленовые элементы, используемые для пустотелого кирпича, бетона или пенобетона;
  • полиэтиленовые и нейлоновые крепежи, применяемые для фиксации к кирпичу, бетону, древесине или пустотелым основаниям (дюбель-грибок для утеплителя).

к меню ↑

1.2 Металлические гвозди

Дюбеля с металлическим гвоздем применяются для укрепления тонкостенных конструкций, способны выдержать большие нагрузки. Такое изделие имеет один существенный недостаток, который учитывают профессионалы, — создаются мостики холода, что неблагоприятно влияет на общую картину утепления.

Это вынуждало специалистов использовать пластмассовые крепления для утеплителя.

Забивание молотком дюбеля с пластиковым гвоздем

Сейчас же проблема решена путем применения металлического стержня с термоголовкой. Это прочная конструкция из стального гвоздя и пластиковой пробки. Такое решение эффективно применяется для реализации фасадных задач.

Устройство обеспечивает надежную фиксацию утеплителя на стене. Точечные потемнения и появление мостиков холода исключены.

Еще один эффективный вариант крепежей для утеплителя – анкерный дюбель. Его выстреливает в поверхность специальный пистолет. Конечно, такой подход во много раз ускоряет процесс монтажа утеплителя, обеспечивая повышенный комфорт для монтажника.

При этом после работы не остается много пыли и мусора.

Нужно отметить, что по своему строению дюбеля с металлическими и пластмассовыми гвоздями идентичны.
к меню ↑

2 Как выполняется монтаж?

Сначала нужно подготовить стену, убрав неровности и дефекты. Дальше можно приступать к разметке отверстий для креплений.

Нужно помнить, что подобные работы могут быть связаны с повреждением электрокабеля. Поэтому рекомендуется предварительно посмотреть проектные чертежи помещения.

Дальше действовать нужно так. Используем перфоратор с диаметром сверла по бетону (или другому необходимому материалу) до 10 мм. Стоит помнить, что глубина отверстия должна соответствовать длине гильзы крепежей – быть длиннее не более чем на 15 мм.

Дюбель для теплоизоляции с металлическим гвоздем

В отверстиях, после просверливания их перфоратором, появится пыль — ее требуется убрать.

Еще до крепления элемента нужно определить его тип. Специалисты рекомендуют для фасадных работ использовать все же дюбель с металлическим гвоздем и термоголовкой, несмотря на его более высокую стоимость.

Если же работы производятся внутри помещения, подойдет и пластиковый вариант. Хотя, во многих случаях он используется и на фасадах, как раз из-за дешевизны.

При закреплении фасадных панелей с утеплителем нужно помнить об определении длины, ведь этот параметр существенно повлияет на прочность конструкции. Можно использовать простую формулу:

L = H + K + I + W,

где:

  • L – длина элемента крепления;
  • H – толщина утеплителя;
  • K – толщина клеевого слоя, который позволяет крепить изоляционный материал к стене;
  • I – длина распорного стержня;
  • W– сумма отклонений, учитывая смещения основания здания по плоскости фасада и вертикали в зонах крепления дюбелей.

Устанавливаем подобранный крепежный элемент – дюбель с гвоздем. Рекомендуется использовать около 5 крепежей на один квадратный метр утеплителя.
к меню ↑

2.1 Монтаж утеплителя с креплением дюбелями с пластиковым гвоздем (видео)

uteplimvse.ru

Дюбель-гвоздь – надежное крепление

Сегодня в строительной отрасли используется огромнейшее количество всевозможных крепежных изделий. Одним из них является дюбель-гвоздь. Он получил широкое применение не только на профессиональном уровне, но и в быту.

В настоящее время благодаря своей универсальности это наиболее ходовое метизное изделие для крепежа. Его используют при необходимости закрепить что-либо на любой твердой опоре, даже в бетоне. Дюбель-гвоздь незаменим при выполнении теплоизоляционных работ, сооружении вентиляции, электротехническом монтаже.

Он принадлежит к дюбелям ударного типа, а имеющаяся специальная резьба существенно облегчает процесс крепления. Монтажный дюбель-гвоздь по способу использования подразделяется на два вида:

В первом случае он представляет собой стальной острый стержень, имеющий широкую шляпку и снабженный специальной шайбой. Монтажный пистолет выстрелом способен вогнать дюбель-гвоздь в любую поверхность, даже в конструкцию из металла.

Использование крепежа

В зависимости от материала основы и тех условий, в которых будет проходить эксплуатация, подбирают и крепежное изделие, так как конструктивные особенности и свойства у них разные. Например, для теплоизоляционных работ используют дюбель-гвоздь с широкой наружной шляпкой. Его конструкция не допускает ухода тепла сквозь крепежное отверстие.

Самое главное преимущество заключается в том, что это изделие можно использовать для закрепления разных теплоизоляционных материалов на любых поверхностях, будь то бетон, натуральный камень или полнотелый кирпич. При этом в качестве утеплителя может использоваться такой материал:

Все они легко закрепляются на твердой основе дюбель-гвоздем, при этом совершенно не ломаются и не крошатся. Этот вид крепежа называют еще фасадным, так как он чаще всего используется именно для утепления стен зданий. В случае постоянного воздействия на теплоизоляцию влаги, рекомендуется выбирать пластиковый крепеж. Он наиболее эффективен, потому что материал, из которого он изготовлен, никогда не даст ржавых потеков и, несмотря на негативное влияние воды, будет служить очень долго, не поддаваясь разрушению.

Разновидности этого крепежного изделия

Дюбель-гвоздь монтажный бывает двух видов:

  • с резьбой;

  • без резьбы.

Первую разновидность закручивают с помощью отвертки, и она может быть использована много раз. Второй вариант напоминает собой обыкновенный гвоздь, который вбивают в корпус крепежа при помощи молотка.

Конструкция потайного дюбель-гвоздя включает корпус и шуруп, а также имеется потайная головка. Сначала в стене или в другой основе делается отверстие. Потом в нее вставляется корпус, а в заключение вкручивается шуруп. При углублении стержня распорная зона изделия расклинивается и дюбель таким образом крепко фиксируется.

Предназначается такой гвоздь для крепления к твердым материалам, таким как бетон или натуральный камень, различным деревянным элементам, например, обрешетки под штукатурку или дверные и оконные рамы.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
