Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Простая самодельная пилорама из бензопилы

Поскольку от домашней пилорамы не требуется огромной промышленной производительности, в качестве привода можно воспользоваться старой бензопилой. Умельцы используют также и другие моторы – дизельные или электродвигатели. Бензопила в основе конструкции пилорамы удобна тем, что она в любом случае сохраняет свое основное предназначение – распиловка осуществляется цепью, которая установлена на шине.

В сети можно встретить различные чертежи самодельных пилорам – мобильные переносные устройства, пилорамы из электропилы, портативные и мини станки.

Приспособления для заточки цепи

Неважно, какая у вас в наличии бензопила самодельная или заводская, — чтобы она пилила дрова как по маслу, необходимо регулярно затачивать цепь. Для этого можно использовать различные вспомогательные приспособления.

Например, для удобства заточки цепи мы рекомендуем воспользоваться довольно простым в изготовлении приспособлением — самодельной подставкой со струбциной для фиксации шины.

Данная струбцина для бензопилы имеет U-образную форму, а концы ножек — заостренные. Это дает возможность использовать приспособу даже в походных условиях, установив ее в удобном для вас месте.

Также рекомендуем прочитать, как сделать своими руками приспособление для заточки цепи, которое можно использовать как в домашней мастерской/гараже, так и на улице.

Для изготовления данной самоделки потребуется минимум материалов: полосы металла разной ширины, гайки и резьбовые шпильки. Инструмент потребуется стандартный: дрель, УШМ, сварка.

Схема самодельного устройства

Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.

Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.

Общая схема устройства должна иметь: прочную основу, прижимное устройство, рельсовый путь, раму, на которой устанавливается бензопила.

Инструменты и детали

Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.

Снегоход

Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.

В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.

К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.

Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.

На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:

• к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
• между другой парой устраивают ящик с крышкой, являющейся сиденьем.

На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.

Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.

Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:

1. Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
2. Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.

Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.

Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».

В рулевое управление входит:

• опорно-рулевые лыжи, на которых установлены рычаги;
• сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
• мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.

Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.

Советы и рекомендации

• После сборки пилорамы немаловажным является тестирование на соответствие уровней и устойчивость всей конструкции.
• Для обеспечения точности распиловок целесообразно сделать разметку, для чего подойдет кусок старой рулетки, металлическая линейка.
• Цепи рекомендуется приобретать более долговечные — твердосплавные.
• Следует учесть, что должен быть свободный доступ для периодического натяжения цепи, поскольку при эксплуатации цепь растягивается довольно часто.
• На подвижной раме должна быть установлен защитный экран, подойдет любой прозрачный пластик.
• При изготовлении пилорамы из бензопилы обязательно нужно рассчитать, какой будет наибольшая и наименьшая длина бревен, чтобы короткие не провалились при распиловке, а длинные нормально зашли в направляющие.
• Не следует экономить на поворотных механизмах, управляющими положением бензопилы.
• Владельцам домашних пилорам следует помнить о необходимости строгого соблюдения требований техники безопасности при эксплуатации самодельной пилорамы из бензопилы.
• При выполнении пиления следует использовать приемы работы с бензопилой, учитывая при этом необходимость плавных движений, без принуждения и особых усилий.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

1. Снимают крышку и демонтируют с корпуса мотора шину.
2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

Каждая такая разновидность деревообрабатывающего оборудования имеет свои определенные преимущества и недостатки. Благодаря их относительно простой конструкции можно с легкостью выполнить пилораму самостоятельно, существенно сократив свои расходы на приобретение необходимой техники.

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

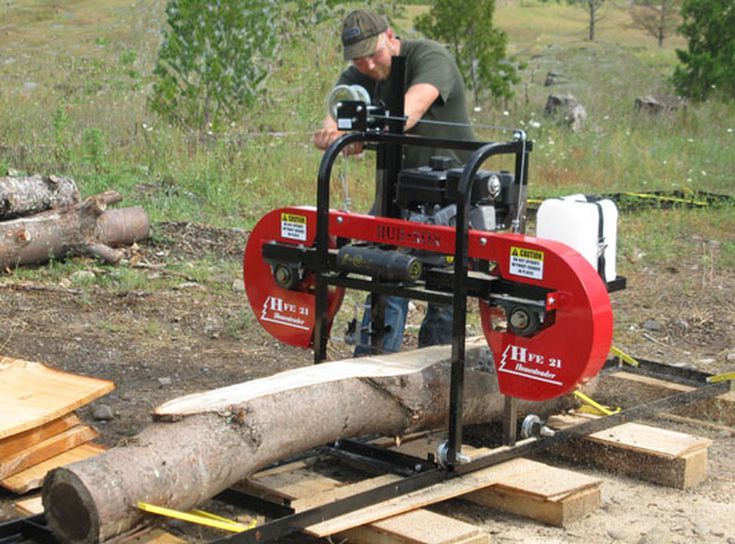

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Самодельные шинные пилорамы изготавливаются с помощью полотна от бензопилы, использование которого несколько упростит конструкцию техники, снижая расходы на ее обустройство. Основой конструкции является металлическая ферма, высота которой обычно не превышает 1 метра. Бензопила по металлическому основанию передвигается на небольшой мобильной тележке.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Аэросани

Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.

Изготовление аэросаней начинают с рамы.

Она должна быть легкой, потому используют трубы из алюминиевых сплавов.

Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:

• спереди с возможностью поворота велосипедным рулем;
• сзади — бесповоротные, параллельно продольной оси саней.

Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.

Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.

Тонкости процесса

Перед тем как приступать непосредственно к изготовлению пилорамы необходимо будет обратить внимание на следующие особенности конструкции станка:

• При необходимости осуществления распила крупноразмерных бревен необходимо будет выполнить мощное основание и использовать длинную шину с цепью.
• Наличие дополнительного механизма подачи бревен позволит существенно упростить работу с пилорамой.
• Необходимо позаботиться о качественной фиксации бревен во время их распиловки.
• Салазки и направляющие для бензопилы следует дополнительно усилить.
• Чем мощнее используется пила, тем проще и качественнее осуществляется распил древесины.
• Предпочтительно использовать электрические бензопилы, что сократит в последующем расходы на обработку древесины.
• Выбирая цепь, следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и долговечностью.
• Рукоятка, управляющая движением пилы, должна фиксироваться в одном положении, что упростит работу со станком.

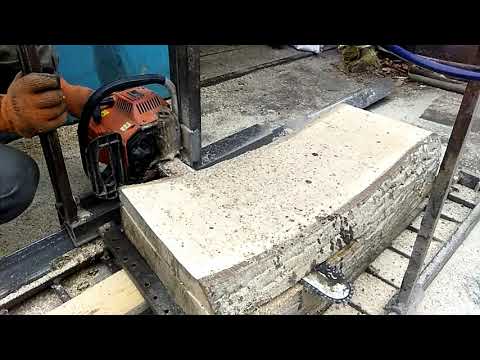

В сети можно найти соответствующие видео, где рассказывается как сделать пилораму в домашних условиях.

Преимущества самодельного оборудования

Бензопилорамы заводского изготовления отличаются надежностью, простотой эксплуатации и универсальностью использования. К сожалению, они имеют высокую стоимость, которая зачастую не по карману большинству домовладельцев. При этом можно изготовить функциональную пилораму своими руками, а расходы на выполнение такой техники будут минимальными.

Имеется возможность подобрать нужную модификацию деревообрабатывающего оборудования, которое по своему функционалу будет полностью подходить под требования домовладельца. Это могут быть как простые варианты, которые подразумевают только раскрой бревен, так и многофункциональные установки, способные не только обеспечивать качественный ровный распил, но и последующую обработку пиломатериалов.

Изготовление пилорамы из электропилы своими руками. Самодельная электропила на аккумуляторной батарее Цепная электропила своими руками

Сегодня купить стационарную пилораму для дома практически нереально, так как стоит она баснословных денег. Однако когда нужно распилить древесину или обработать ее, то остается только один выход – пилорама из бензопилы своими руками. Конечно, самодельному инструменту еще далеко до заводского аналога, однако для дома такой конструкции хватит с головой. Как сделать ее в домашних условиях, знают не многие, поэтому пора углубиться в этот вопрос.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама – это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива – это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

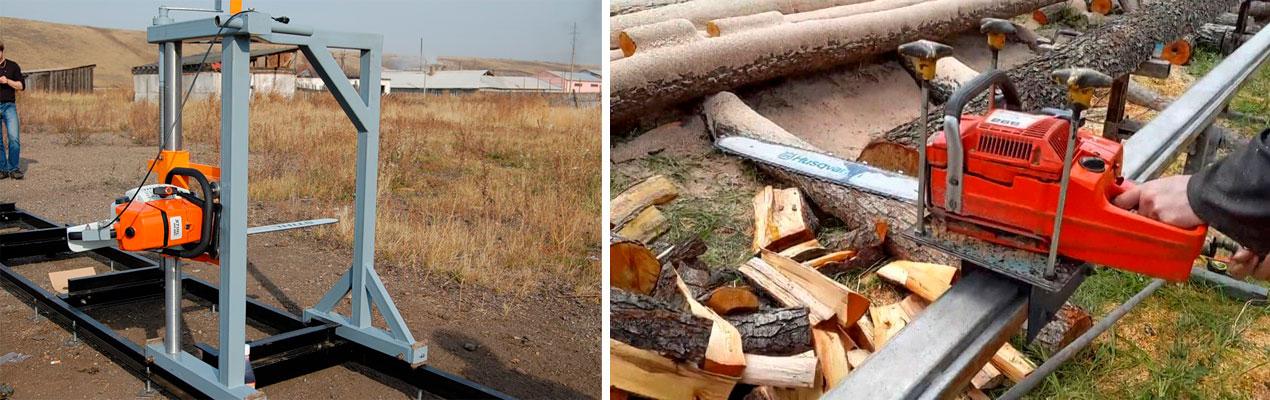

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

• Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
• В любой момент ее можно разобрать, чтобы продолжить пилить деревья
• Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы – это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен – мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента – это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме – это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Пилорама из бензопилы своими руками инструкция с фото

Самодельная пилорама из бензопилы – это возможность хорошо сэкономить на покупке досок, которые понадобятся при выполнении любых строительных работ. Рассмотрим несколько вариантов, как быстро и легко сделать пилораму из бензопилы с минимальными финансовыми и физическими затратами.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

• Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
• Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

1. Первоначально нужно изготовить решетчатое основание из стальных брусков
2. Размер основания равен длине шины инструмента
3. Это основание является направляющим при пилении бревен
4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

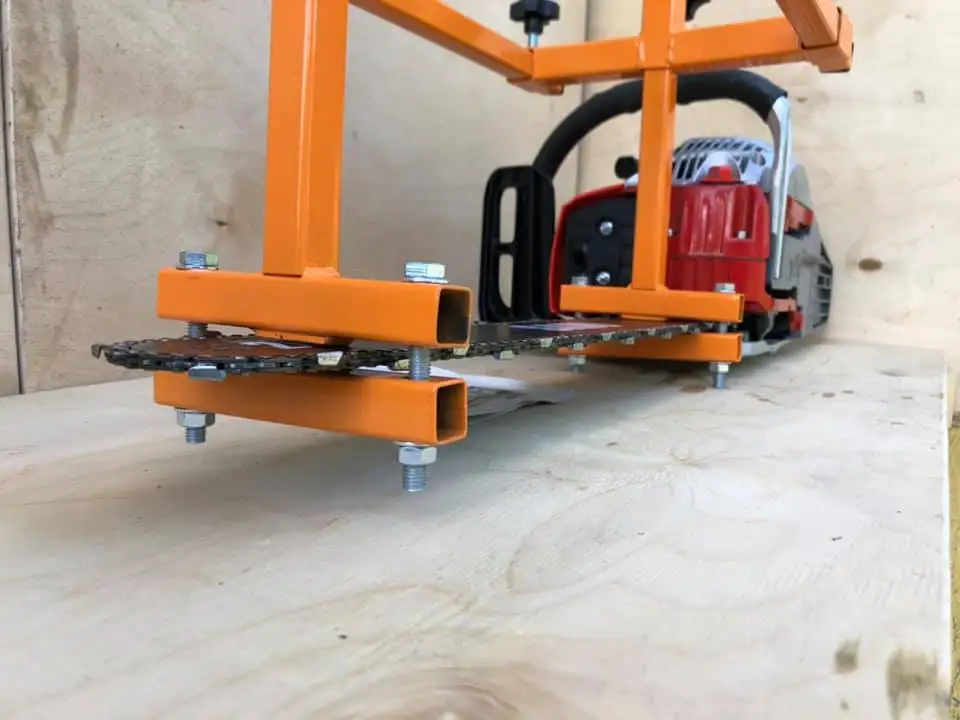

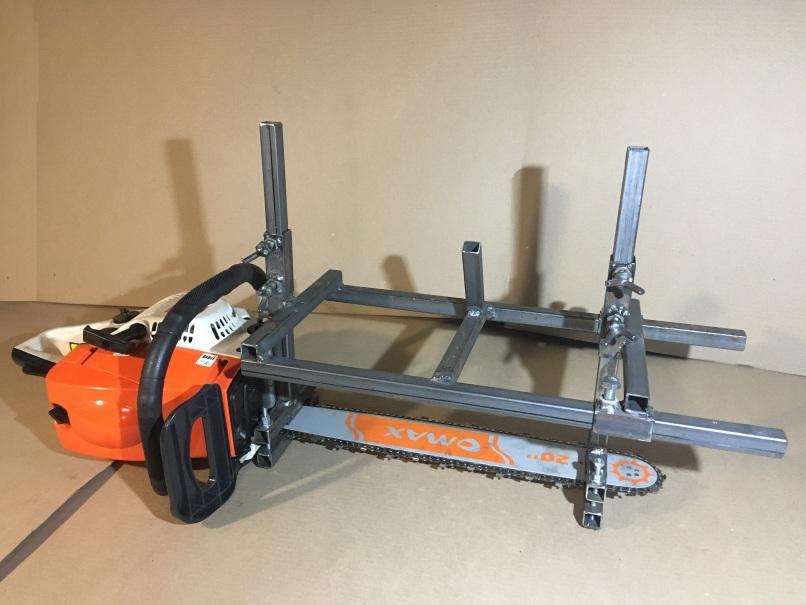

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве – бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
2. Стальной уголок размером 5х5 см
3. Стальная трубка до 1 метра и диаметром 15-20 мм
4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

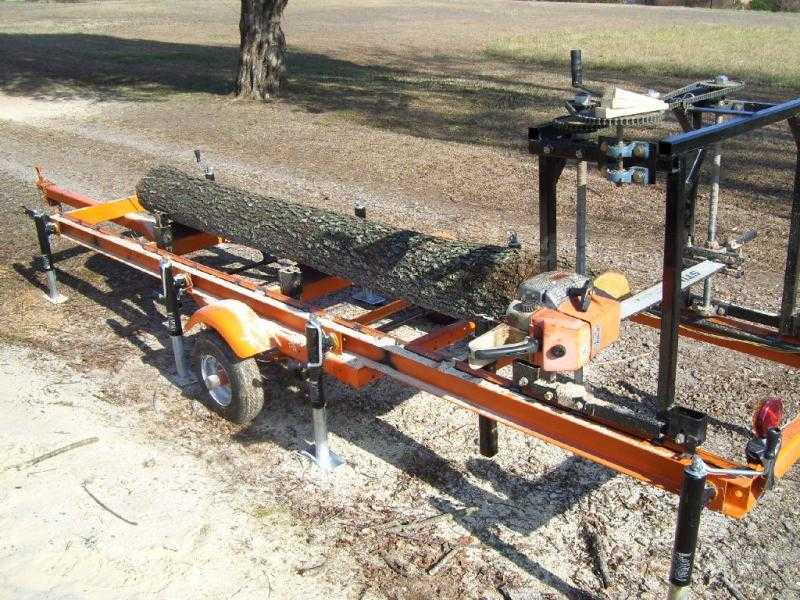

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Третий вариант – изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток – это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

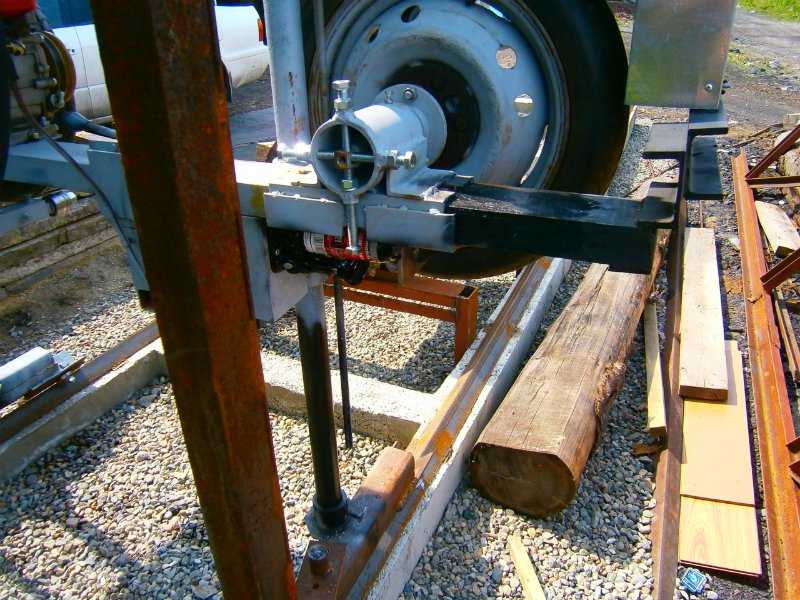

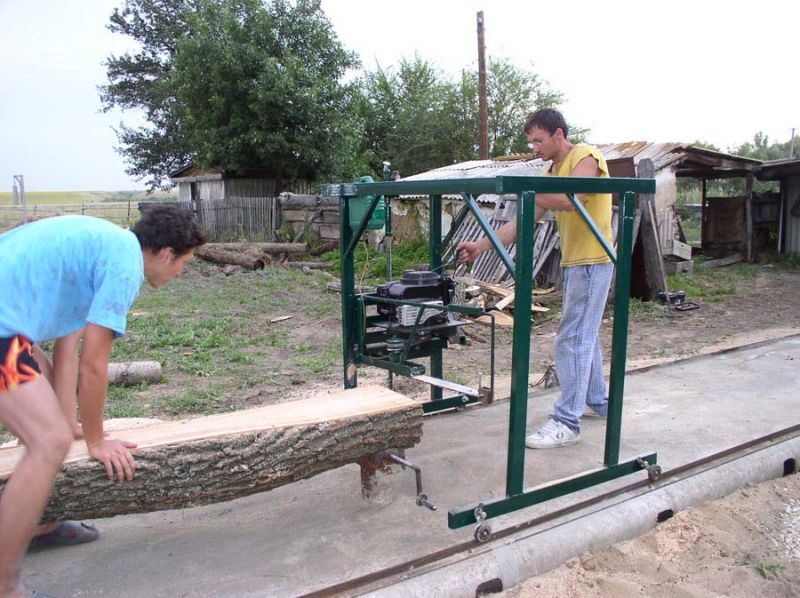

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
4. Выставляется необходимая толщина распила досок
5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части – уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в .

Собственная пилорама – это прибыльное устройство, так как древесина является одним из самых востребованных строительных материалов. Существует два варианта получить пилораму: изготовить самостоятельно или купить в магазине. Конечно же, второй вариант проще, но первый имеет больше плюсов. В первую очередь, самоделка из цепной электропилы – это более дешевое изделие , кроме того, такое устройство будет полностью соответствовать требованиям владельца.

Ниже будет представлено два варианта самодельных пил: шинная пилорама из электропилы и циркулярка из ручной дисковой пилы. Для изготовления первой придется совершить некоторые покупки, а также запастись сварочным аппаратом, второй вариант вполне можно изготовить из материалов, которые наверняка найдутся у любого хозяина в гараже или на участке.

Пилорамы, которые продают в магазине – это отличные производительные устройства с большим функционалом, рассчитанные на большие объемы дерева. Такой инструмент может окупиться через 2-3 месяца, однако он не целесообразен, если использование будет исключительно в бытовых целях. В таком случае ее можно сделать своими руками из небольшой электропилы.

В настоящее время на рынке инструментов можно найти три вида пилорам:

• дисковые;

• ленточные;

• шинные.

Дисковые пилы — одни из самых распространенных в хозяйстве. Их минус заключается в высокой стоимости качественных дисков, а также относительно большом объеме отходов. Ленточные пилы самые экономичные, они не боятся плохой погоды, оставляют мало отходов, но при этом имеют сложное устройство, что делает их изготовление их в домашних условиях очень тяжелой задачей. Самый простой вариант пилорамы из электропилы – это шинная, они отличаются элементарным устройством, а также могут обрабатывать большие объемы древесины любой толщины.

Самостоятельное изготовление шинной пилы

Для того чтобы сделать пилораму самостоятельно, потребуются чертежи и определенные расчеты. Процесс изготовления не отличается особой сложностью, единственный момент – наличие всех необходимых ресурсов. Естественно, самодельная пилорама будет уступать по характеристикам заводским продуктам. Однако для изготовления балок и досок отлично подойдет.

Для изготовления шинной пилы потребуются определенные материалы:

• металлические рельсы;
• металлические трубки с разным диаметром;
• электромотор;
• шина от бензопилы;
• ведущая звездочка (также подойдет от бензопилы).

В качестве электромотора можно использовать любой двигатель, например, от полупрофессиональной электрической пилы, от старой крупорушки или же приобрести специально.

Если выбор упадет на покупной вариант, то для бытовых нужд идеально подойдет трехфазный электродвигатель мощностью 5,5 кВт.

Сборка режущей части

Режущая часть представлена шиной и электродвигателем, соединенными между собой. Вся конструкция помешается в металлическую рамку, которая крепится на вертикальную прочную ось. Иными словами, рамка, в которой заключена пила, будет иметь возможность двигаться по вертикали внутри еще одного каркаса. Это движение будет происходить за счет направляющей оси.

Первым этапом станет изготовление каркаса , в котором будет установлена шина. Каркас имеет форму прямоугольника. С одной стороны шины он крепится к вертикальной оси, которая обеспечивает вращение.

Звездочка, которая обеспечивает движение шины, имеет центральное отверстие. В него нужно вставить ось из крепкого сплава, который обладает высокой прочностью. Отлично подойдет низкоуглеродистая сталь. Ось противостоит движению шины по горизонтали, то есть сама шина имеет горизонтальное положение в пространстве, а ось вертикальное. С двух сторон на ось одеваются подшипники вплотную к шине — это помогает избежать вертикального смещения режущей части. После этого сверху одеваются втулки, которые зажимают подшипники.

Верхняя часть оси крепится к металлическому профилю. Противоположная часть профиля приваривается к рамке, в которой устанавливается электродвигатель. Таким образом, прямоугольник формируется следующим образом: нижняя часть – шина, с двух сторон от нее ось и электродвигатель, верхняя часть – планка.

Такая конструкция не позволяет шине во время работы давать люфт.

Электромотор и ведущий барабан крепятся в противоположной части от оси . Для их крепления к шине понадобятся оставшиеся детали от электропилы. Электромотор устанавливается на жесткий корпус. Здесь следует учесть большую вибрацию, а значит, основа для двигателя должна быть очень жесткой. Со стороны двигателя приваривается металлическая ось или жесткий профиль. Именно за счет него вся режущая конструкция будет перемещаться по вертикали, чтобы обеспечить распил бревна в нужном месте.

Перенос корпуса с пилой на основу

Следующим этапом является перенос всей конструкции на основной каркас, который имеет форму параллелепипеда. Этот каркас устанавливается на ролики , которые будут двигаться по рельсам и распиливать бревно. Боковые стороны представляются собой сваренную рамку из толстого металла. Сверху они скрепляются между собой. Иными словами, вид спереди будет напоминать букву П, установленную на рельсы.

Расстояние между боковыми стойками равняется 1-1,5 метрам и рассчитывается, исходя из длины шины: оно должно быть немного больше. Сами боковые стойки имеют такую ширину, чтобы внутри можно было установить конструкцию с режущей основой. Если эта конструкция имеет ширину 60 см, то ширина боковых граней должна быть такой же. Делается этого с тем расчетом, что внутри одной из стоек будет установлена пила. Ось, по которой она двигается, крепится сверху и снизу внутри боковой рамки.

Таким образом, движение по вертикали обеспечивается за счет оси. Движение по горизонтали происходит с помощью роликов, которые катятся по рельсам.

Изготовление циркулярной пилы из ручной дисковой

Для домашнего мастера наличие дома циркулярной пилы — вопрос жизненной важности. Сделать ее вполне реально своими руками. Самый простой вариант сделать циркулярную пилу – это использовать ручную дисковую пилу. Для изготовления станка конструкцию уже имеющейся пилы переделывать не нужно. Достаточно изготовить для нее стол . Очевидно, что пила будет закреплена под столешницей, а диск через специальное отверстие находится над ней.

Для изготовления стола понадобятся деревянные бруски 40*40 и фанера. Делается квадратное основание с длиной сторон 80 см и высотой 40 см.

В качестве столешницы берется квадратный лист фанеры, лучше всего использовать лакированную или ламинированную — она обеспечивает гладкость и легкое скольжение . В центральной части делается пропил для диска. По углам заранее просверливаются отверстия для крепления столешницы к столу.

Снизу к столешнице крепится дисковая ручная пила. Легче всего это сделать болтами. Шляпки нужно тщательно утопить в поверхности.

Для включения пилы требуется зафиксировать на ней кнопку включения, а вилку питания вставить в розетку, которая будет подключена к кнопке пуска.

Для удобства использования можно с одной из сторон прикрепить металлический уголок, который послужит продольным упором . Для его передвижения можно сделать пропилы под прямым углом к диску, а перемещение осуществлять, ослабляя и затягивая болты, которые фиксируют этот упор.

Циркулярка из электропилы – это простой и недорогой вариант для домашнего использования. Конечно, при установке инструмента толщина столешницы украдет немного от диска, но в целом, для бытовых нужд этого варианта вполне хватит.

Циркулярная электропила – вещь весьма полезная в любом хозяйстве, по степени необходимости она, пожалуй, находится на втором месте после электродрели. Если вам пользоваться пилой приходится и не особенно часто, всё же при малейшей возможности изготовления деталей рекомендую обзавестись таким станочком. Пила предлагаемой конструкции может быть оснащена не только пильным диском диаметром до 200 мм, но и отрезными и заточными кругами, фрезой и универсальной деревообрабатывающей головкой.

Основные узлы электропилы в предлагаемом варианте претерпели существенные конструктивные изменения, связанные с усилением конструкции и изменением компоновки: агрегат выполнен безрамным (рис. 1). В отличие от прототипа данная конструкция пилы обеспечивает не только распиловку древесины, но и обработку строганием и фрезерованием, а также возможна заточка инструмента и резка металла.

Основой данной конструкции является электродвигатель от стиральной машины, например типа ДАО-А. Достоинством этого электромотора является исключительная надежность, а с учетом того, что в электропиле он работает в более благоприятных условиях, имеет прямой смысл обеспечить его работу в более форсированном режиме, заменив пусковое реле конденсаторной системой пуска, о которой будет рассказано ниже.

Основание пилы выпиливается из фанеры или доски толщиной не менее 20 мм с размерами 300 х 500 мм. Электродвигатель крепят к основанию винтами Мб с конической головкой с помощью уголков размером 50 х 50 мм и длиной 140 мм, прикрепленных к электродвигателю его же штатными стяжными болтами так, что горизонтальные полки уголков направлены наружу от двигателя.

Аналогичным способом к верхней части электродвигателя крепят подстолье, изготавливаемое из фанеры толщиной не менее 15 мм и имеющее примерно такие же размеры в плане, как и основание (рис. 2). Отверстия в угольниках, служащие для их крепления к двигателю, с целью обеспечения натяжения ременной передачи выполняют продолговатой формы. Вместо штатных гаек верхних стяжных болтов двигателя установлена стальная планка размером 120 х 20 х 4 мм с резьбовыми отверстиями М8, в которые вворачивают болты. Подстолье и основание в противоположной двигателю зоне соединяют распорными стойками, изготовленными из металлического прутка диаметром 15 мм.

Шарикоподшипники вала, на котором крепятся пильный диск и шкив ременной передачи, устанавливают в корпусе подшипникового узла. Что касается изготовления корпуса подшипникового узла, вала и деталей, служащих для закрепления пильного диска (рис. 3), то их изготовление желательно поручить квалифицированному токарю, поскольку от качества этих деталей в значительной мере зависит не только безопасность и надежность станка в работе, но и качество деревообработки.

Корпус подшипникового узла вытачивают из стали 20, он рассчитан на установку подшипников типа 203, которые можно, к примеру, взять от водяного насоса автомобилей марок «Москвич 402-408» или приобрести в автомагазине. Вал шпинделя и детали крепления пильного диска желательно изготовить из более качественной стали, например из стали 45. Размеры деталей крепления пильного диска позволяют обеспечить установку дисков с диаметром внутреннего отверстия как 32 мм, так и 50 мм.

Корпус подшипникового узла приваривают к стальному угольнику размером 75 х 75 мм с толщиной стенок 5-6 мм, длиной 82 мм, с помощью которого подшипниковый узел крепят к подстолью винтами Мб с коническими головками. Отверстия с резьбой, служащие для его крепления к подстолью, следует просверлить до сварки с применением шаблона, с помощью которого впоследствии сверлят отверстия в подстолье. Гнезда подшипников во избежание приварки брызг металла перед сваркой натирают мелом. Следует отметить, что все последующие отверстия в соединяемых деталях рекомендуется сверлить совместно в процессе черновой предварительной сборки, в том числе и выпиливание отверстия в подстолье, служащее для установки режущего инструмента, ориентировочный размер которого 200 х 30 мм.

Рабочий стол изготавливают из дюралюминия толщиной 4-5 мм или текстолита, винипласта или дюралюминия толщиной 8-10 мм. Для прохода пильного диска в столе проделывают прорезь шириной около 10 мм. Это можно сделать позже, в процессе проверки работы станка. К торцевой части подстолья привинчивают бобышку, к которой шурупами диаметром М5 крепят половинки разъемных карточных дверных петель длиной 90-100 мм (правой и левой), в которые входят ответные половинки петель со штырями, крепящимися к рабочему столу винтами М5 с конической головкой. Ответные половинки для обеспечения ориентации зенковок в пластинах петель с головками крепежа меняют местами: правая половина стыкуется с левой, а левая с правой ответной частью.

В противоположной части стола располагают опорно-подъемное устройство, обеспечивающее плавную регулировку подъема края стола относительно подстолья и, соответственно, требуемую величину выхода кромок режущего инструмента относительно поверхности стола. На первом этапе изготовления станка, вообще говоря, можно обойтись и без подъемного устройства, закрепив стол на подстолье и регулируя подъем стола постановкой шайб.
Перед запрессовкой подшипников в корпус необходимо их смазать консистентной смазкой ЛИТОЛ-24. При использовании подшипников с иными размерами следует откорректировать размерные цепи корпуса подшипникового узла. Гайки желательно использовать готовые. Ведомый шкив можно приспособить от старой стиральной машины или выточить из алюминиевого сплава.

Приводной ремень должен иметь длину примерно 600 мм, в противном случае применение режущего инструмента диаметром 200 мм и более окажется невозможным:1 Некоторые стиральные машины оснащаются именно такими ремнями. В сочетании с режущим инструментом небольшого диаметра, разумеется”, можно использовать и ремни меньшей длины.

Штатная схема включения электромотора пилы приведена на рис. 4. Пусковое реле типа РТК-С закрепляют вблизи мотора так, чтобы стрелка на его корпусе была ориентирована вертикально вверх – в противном случае реле не будет правильно срабатывать. Практика показывает, что целесообразнее использовать конденсаторную систему пуска (рис. 5), поскольку отмечено, что при наличии рабочего конденсатора крутящий момент двигателя заметно больше.

Конденсаторная система пуска не требует использования пускового реле. Автоматическое отключение пускового конденсатора производится с помощью доработанного двух клавишного выключателя. Клавиша «Пуск» (рис. 6) снабжается упругим элементом – кусочком поролона либо губчатой резины размером 5 х 10 х 20 мм, обеспечивающим возврат клавиши в исходное состояние. Флажок, закрепленный на этой клавише, обеспечивает автоматическое срабатывание второй секции выключателя S2, производящей подачу питания на электродвигатель.

Запуск электродвигателя производится нажатием на клавишу «Пуск» на время, в течение которого электродвигатель выйдет на рабочие обороты. После снятия нажима клавиша «Пуск» упругим элементом возвращается в исходное состояние, размыкая контакты SI, отключающие пусковой конденсаторов то время как клавиша «Стоп» остается во включенном состоянии, замыкая контакты S2. Остановка электродвигателя производится нажатием на клавишу «Стоп». При использовании конденсаторной.системы пуска необходима установка предохранителя на ток порядка 6А.

Для регулировки натяжения ремня гайки стяжных шпилек отпускают и подстолье смещают относительно двигателя, после чего гайки вновь затягивают. Следует иметь в виду, что при интенсивной эксплуатации электропилы, оснащенной системой конденсаторного пуска двигателя, наиболее слабым звеном станка может оказаться штатный ремень трансмиссии. В этом случае можно применить ременную передачу со сдвоенным ремнем.

При использовании штатной системы пуска электродвигателя к выводам пускового реле «О» и «П» также целесообразно подключить конденсатор Ср, как показано пунктиром на рис. 4, хотя пусковое реле момент возрастания тока отслеживает достаточно четко, не позволяя электродвигателю развить существенно большую мощность.

Детали системы пуска электродвигателя монтируют на металлическом, z-образно изогнутом по месту щитке, служащем для защиты электромотора от попадания опилок. Щиток изготавливают из оцинкованной кровельной стали и крепят гайками М8 к выступающим концам нижних стяжных болтов электродвигателя на расстоянии примерно 35 мм от него и прикручивают к основанию шурупами. На лицевой поверхности щитка крепят клавишный выключатель, а на тыльной стороне – конденсаторы.

Болтами Мб к столу крепится направляющая, изготовленная из дюралевого уголка размером 50 х 50 мм и длиной 600 мм, в которой просверлено семейство отверстий диаметром 6 мм, позволяющих крепить направляющую к столу параллельно пильному диску на необходимом расстоянии. В столе желательно установить стальные резьбовые втулки.

В основании пилы делают трапециевидную прорезь размерами: По основаниям трапеции 70 и 30 мм, высота трапеции составляет 150 мм. Прорезь служит для сброса опилок из-под диска в накопительный полиэтиленовый пакет, который надевают на горловину, сделанную под прорезью, и закрепляют на ней бечевкой или резинкой. Опилки полезны как мульча в огородничестве, а также как подстилка для клеток мелких животных, например хомячков. Разумеется, для содержания животных опилки от ДСП и т.п. использовать недопустимо.

Электропилу при работе устанавливают на массивную подставку, изготавливаемую из досок твердой породы, например березовых, толщиной не менее 25 мм. Внутри подставки вблизи углов ящика ставят бобышки размером 40 х 40 х 40 мм, на которые опирается основание станка. Подставка служит футляром для хранения пилы, для чего пилу переворачивают вверх основанием и располагают на тех же бобышках, но может использоваться и как бункер для сбора опилок, так как снабжена дном.

Конструкция узла шпинделя допускает установку широкой гаммы разнообразного режущего и заточного инструмента. Говоря о подборе пильных дисков, можно рекомендовать для начала приобрести диск для продольного пиления толщиной 1,6 мм, диаметром 200 мм с 48 зубьями. Вообще говоря, мощность двигателя пилы не очень значительная, поэтому не пытайтесь приспосабливать пильные диски большого диаметра и толщины; не приобретайте диски, предназначенные для поперечной распиловки: если продольная пила и поперек волокон пилит вполне удовлетворительно, то при попытке продольной распиловки с помощью поперечной пилы вы намучаетесь изрядно.

Следует иметь в виду, что при распиловке значительных объемов ДСП обычный стальной пильный диск очень быстро «садится» из-за наличия разнообразных твердых включений в материале. Поэтому при необходимости распиловки значительных количеств ДСП советую вам обзавестись пильным диском с режущими кромками, оснащенными твердосплавными пластинами.

Четверти наиболее производительно выбирать фрезой с наружным диаметром 125 мм, с посадочным отверстием 32 мм. Чрезвычайно полезно обзавестись отрезным диском по металлу толщиной 3 мм, с посадочным диаметром 32 мм, а наружным диаметром до 200 мм, хотя с использованием центрирующих шайб возможна и установка дисков с посадочным диаметром 22 мм. В этом случае резка металла и профилей не составит для вас никаких проблем. В случае применения фрезы или отрезного диска отверстие в рабочем столе, возможно, придется немного расширить.

Чертежи деталей, обеспечивающих закрепление универсальной деревообрабатывающей головки (УДГ) на шпинделе, приведены на рис. 7. Кстати, на расходы, связанные с приобретением УДГ и изготовлением установочных деталей, я был вынужден пойти вследствие того, что электрорубанок «Ребир» типа И-5709 производства Латвии у меня сломался буквально после 4 часов относительно не напряженной работы -сгорел якорь электродвигателя. Судя по тому, что запасные якори моментально исчезают с прилавков, я понял, что надежность данного рубанка крайне невысокая и следует обзавестись более надежным инструментом. Замечу, что в случае использования УДГ потребуется изготовить специальный рабочий стол, поскольку для прохода резцов, закрепленных в головке, необходима ширина отверстия 55 мм. Резцы для УДГ могут быть изготовлены из имеющихся в продаже ножей для рубанка путем их обработки на отрезном и наждачном кругах на этом же станке.

До начала пиления во избежание повреждения зубьев.пилы необходимо тщательно осмотреть заготовку на предмет отсутствия гвоздей и прочих включений. Особо строго следует соблюдать это правило при обработке древесины, бывшей в употреблении. При обнаружении металловключений их следует удалить. В случае остановки двигателя из-за его перегрузки в процессе пиления пилу необходимо немедленно выключить, устранить причину перегрузки и вновь включить. Причиной частого повторения подобных ситуаций может быть затупление режущих кромок пильного диска. В этом случае следует воспользоваться личным или «бархатным» напильником полукруглого или ромбовидного сечения и подточить режущие кромки, что можно сделать и не снимая диск со станка. После этой процедуры пила снова заработает, как «зверь». Попутно отмечу необходимость контроля за разводом режущих кромок зубьев пилы, который ориентировочно должен быть 0,6-0,8 мм. Без развода пила пилить не любит! Следует также периодически зачищать контакты клавишника.

При обрезке кромок не обрезных досок для получения ровных краев на доске предварительно необходимо «отбить» линию с помощью пенькового или хлопчатобумажного шнура, натертого углем или мелом. Неплохо бы и обзавестись вспомогательным опорным роликом, который можно взять от отжимного устройства стиральной машины, укрепив его на подставке соответствующей высоты. .

Подняв рабочий стол, можно установить абразивный камень и использовать станок для заточки инструмента. Диск из фанеры диаметром до 250 мм с наклеенной шкуркой («баян») позволит шлифовать детали. Полированный круг, представляющий собой пакет круглых заготовок из ткани, зажатых между двумя дисками, облегчит процесс полировки металлических и пластмассовых деталей с полировочной пастой.

Режущий и крепежный инструмент очень удобно хранить в металлической банке диаметром 300 мм из-под кинопленки. На дно банки кладут кусок ткани, пропитанной маслом, пилы укладывают стопкой (желательно разделить их картонными прокладками), заворачивают концами ткани и банку закрывают крышкой. Теперь коррозия инструменту не страшна. К коробке можно приделать ушко, позволяющее подвешивать коробку на стену.

При работе на станке соблюдайте правила техники безопасности: обязательно пользуйтесь защитными очками, работайте в перчатках или рукавицах. Помните, что новые пальцы взамен отрезанных никогда не отрастают, а приживить отрезанные, несмотря на колоссальные успехи медицинской науки, по-прежнему очень сложно.
Желаю успеха в вашей работе!

Собственная лесопилка – это прибыльное предприятие, так как дерево является одним из наиболее востребованных строительных материалов. Обзавестись подобным оборудованием можно, купив его в готовом виде либо соорудив самостоятельно. Выбор варианта полностью зависит от того, какое количество кубических метров древесины будет регулярно обрабатываться. Специалисты рекомендуют предварительно ознакомиться с видами пил. Приобретение готового изделия поможет сэкономить время, а изготовленная будет полностью соответствовать требованиям владельца.

Виды рамных агрегатов

Рекомендуется обратить внимание на пилораму из электропилы, у которой рама – основание. Типичная продукция фабричного производства стоит дорого и считается профессиональным оборудованием с богатым функционалом и высоким уровнем производительности. Готовый инструмент сможет окупиться спустя несколько месяцев. Он необходим при наличии большого объема леса. В остальных случаях целесообразно приобретать или самостоятельно изготавливать пилораму из электропилы небольшого размера.

Оборудование, предназначенное для распиловки древесины, представлено в широком ассортименте. Большая их часть слишком дорогая для типичного загородного хозяйства, а объемы переработки ориентированы на масштабы промышленных предприятий и достигают нескольких тысяч кубов за день. Специалисты выделяют 3 типа подобных устройств:

• дисковый;
• ленточный;
• шинный.

Дисковые пилы наиболее распространены в хозяйстве. Среди их недостатков выделяют увеличенный объем отходов в сравнении с ленточными аналогами и высокую стоимость качественных дисков. Ленточные электропилы признаны одним из наиболее выгодных вариантов. Они неприхотливы к погодным условиям и производят небольшое количество отходов. Использовать их рекомендуется с деревом, диаметр которого не превышает 70 мм. Конструкция устройства усложняет процесс его воспроизведения своими руками.

Шинные пилорамы пользуются большим спросом среди любителей. Они способны обрабатывать большие объемы древесины. Шинная пилорама своими руками может быть изготовлена более легко и быстро по сравнению с аналогами.

Вернуться к оглавлению

Технические характеристики

Устройства, произведенные в заводских условиях, обладают своими особенностями, которые влияют на цену. Электропила ПЦМ-1Э (380 В) обладает небольшими габаритами, хорошо справляется с обработкой древесины диаметром не более 60 см и длиной не более 9,5 м. Оснащена трехфазным электродвигателем, мощность которого достигает 5,5-7,5 кВт.

Оборудование ПЦМ-3Б (Stihl MS 660) небольших размеров способно обработать бревна диаметром до 60 см и длиной до 9 м. У профессиональной модели мощность двигателя достигает 5,2 кВт. Агрегат справляется с обработкой 6 куб.м дерева в течение 8-часовой смены.

Пилорама дисковая «Тайга ДП-1» с легкостью обрабатывает древесину диаметром не более 90 см и длиной до 7 м. Способна производить несколько видов продукции из древесины, оснащена электрическим мотором мощностью 11 кВт. Вырабатывает за 8-часовую смену до 10 куб. м древесины. Пилорама ленточная «Wood-Mizer LT-15» обрабатывает дерево диаметром до 70 см, длина бревен не ограничена, а вес может достигать 2 т. Представлена в двух комплектациях – с электрическим мотором мощностью 11 кВт и бензиновым мотором мощностью в 18 л.с.

Вернуться к оглавлению

Самостоятельное изготовление

Чтобы сделать пилораму своими руками, потребуется создать план. Производственный процесс осуществляется самостоятельно, если пилорама будет использоваться нерегулярно и есть определенные материалы (профили из металла, двигатель).

Пилорама из электропилы собственного производства обладает более скромными показателями, чем заводской аналог. Самодельное устройство применяется для производства балок и досок. Предварительно нужно определить:

• длину и диаметр бревен, которые будут обрабатываться;
• производительность агрегата;
• мотор – бензиновый или электрический;
• место установки.

В качестве двигателя можно приспособить каретку под полупрофессиональную бензопилу. Эксперты утверждают, что бытовые бензопилы и цепные электропилы не подойдут, так как их моторы не предназначены для выполнения подобных действий (отсутствие нужной мощности).

Станина, основание или рама должны быть достаточно устойчивыми и надежными, так как от этого зависит безопасность мастера и качество работы оборудования. Длина рамы определяется с учетом длины древесины, которая будет обрабатываться. Направляющие можно изготовить из труб, уголка, П-образного профиля. Толщина металла подбирается с учетом веса обрабатываемого дерева. Для каретки с пилой потребуется металл в 3-4 мм. Он сможет выдержать вес арматуры и двигателя.

Выбор диска или шины зависит от типа изготавливаемого устройства. Их длина достигает 40-50 см. Уменьшить количество отходов можно, если использовать цепи с небольшой толщиной пропила и специальный вид шин. Угол заточки цепи должен равняться 10°. Специалисты рекомендуют изготавливать устройство для крепления кругляка в виде невысокого стационарного агрегата.

Вернуться к оглавлению

Пошаговая инструкция

Чтобы сделать пилораму для распила с диском, потребуется расположить каретку наверху конструкции. Направляющие, изготовленные из уголка в 50 мм, должны быть длиной в 5 м. Если оборудование будет стационарным, тогда в бетоне и в уголке потребуется просверлить отверстия с шагом в 15 см. Конструкция крепится к полу с помощью дюбелей.

Устройство для крепления бревна можно изготовить из швеллера или П-образного профиля. Края необходимо приварить к уголку. Дополнительно требуется сделать отверстия под болты, чтобы бревно было зафиксировано в профиле. Толщина обрабатываемых бревен не будет превышать 40 см, поэтому от центра профиля отмеривается 10, 15 и 20 см. В этих точках будут расположены отверстия под упоры. Обеспечить более надежную фиксацию можно с помощью установки подвижного фиксатора с зубьями на первом и последнем профилях. Фиксатор изготавливается из металлического листа толщиной в 4 мм. Зубья выпиливаются при помощи болгарки. В профиле и фиксаторе требуется сделать дополнительно отверстия, чтобы последний агрегат легко демонтировался и устанавливался обратно.

Следующий этап предусматривает изготовление каретки. Конструкция должна быть надежной, учитывая трехфазный двигатель мощностью в 3 кВт. Высота изделия должна равняться 1-1,2 м. Необходимо разметить уголок толщиной в 4 мм и длиной в 40 мм. Затем требуется разрезать элементы. Конструкция каретки сварная и требует соединения деталей. На концах ее уголков делают отверстия под колесики.

Далее следует установка двигателя с диском. Желательно, чтобы его высоту можно было регулировать, а устройство могло работать в двух положениях – вертикальном и горизонтальном. Регулировать агрегат по высоте можно с помощью двух труб, которые рекомендуется приваривать к каркасу каретки.

На следующем этапе потребуется 2 сваренных друг с другом швеллера и лист металла толщиной 6 мм. Швеллер крепится к трубам при помощи U-образных хомутов диаметром 10 мм. На его концы понадобится приварить отрезки металла с отверстиями для хомутов, которые должны одновременно плотно сидеть на трубе и при необходимости скользить по ней. Регулировать высоту желательно, используя 2 прута с резьбой. Сверху, в профиле каретки, необходимо сделать отверстия под прутья.

К концам профиля, на котором располагается мотор, с обеих сторон приваривается гайка, в которую необходимо вкрутить прут и приварить звездочку с велосипеда. С двух сторон образуется 2 стержня с резьбой и звездочками. Между ними устанавливаются 2 большие звездочки от велосипеда, которые придется плотно соединить. Во время их вращения двигатель будет подниматься или опускаться.

Создав условия для поворота мотора как горизонтально, так и вертикально, можно достичь поворота диска в 2 положения. Каркас собирается исходя из размеров диска и двигателя и приваривается к подвижному профилю. Необходимо прикрепить 2 подшипника, сделать 4 отверстия в листе из стали. Они необходимы для крепления электродвигателя, к которому потребуется приварить 2 металлических прута, ориентируясь на диаметр подшипников. Затем конструкцию прочно крепят к каркасу. С тыльной стороны будет расположена рукоятка с упорами. Защитный кожух мастерят из нержавеющей стали и крепят с помощью саморезов к каркасу с мотором. К закрепленному двигателю с диском подсоединяется панель управления с кнопками «Пуск» и «Стоп».

Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Дисковая электропила своими руками: самый простой способ изготовления

Для того, чтобы начать сборку самоделки, понадобятся:

• металлические хомуты;
• электродрель;
• зубчатый диск;
• несколько штук металлического уголка;
• болтовые стяжки модификаций М3 или М5;
• исправный редуктор;
• прутья из высокопрочной стали;
• гаечный ключ.

В качестве силовой базы будущего конструктива выступит двигатель от бытовой болгарка.

Ход работ пошагово

1. с болгарки предварительно демонтируют диск, установленный до этого;
2. берется диск с зубцами для деревообработки, который стягивается уголками. Оставляется зазор в несколько миллиметров, которые регулируются стяжкой из болтов;
3. корпус болгарки – будущей электропилы обтягивают хомутами. В нижней части инструмента пропускается двойная металлическая лента с толщиной не менее 1,5 мм;
4. редуктор болгарки предварительно разбирается. В нем нужно сделать отверстия для крепежа ручки. Последняя деталь может быть выполнена из металлической трубки, форма которой должна быть слегка закругленной;
5. для регулировки промежутков между боковым упором и базовой поверхностью в редукторе сверлится 4 отверстия для вкручивания болтов;
6. болтами к редуктору крепится рукоять. Ее выдающемуся наружу электропилы окончанию придают горизонтальное положение, просверливают отверстия и подают ось. В случае, если рукоять будет D-ной формы, между ручкой и редуктором устанавливается переходник – трубка из толстостенного металла;
7. пруты режут на 6 см заготовки, которым придают петлеобразную форму;
8. спереди упора закрепляются шайбы, чем корректируется зазор;
9. ручка присоединяется к корпусу с электромотором.

При дополнении такой электропилы из болгарки своими руками стационарным основанием из ДСП или устойчивой фанеры, можно изготовить стационарную дисковую электропилу для верстака или рабочего стола.

В обоих вариантах очень важно не ошибиться с выбором диска и правильно рассчитать передаточное число. Желательно ориентироваться на однофазные асинхронные моторы, которыми комплектуются большинство углошлифовальных машинок. Трехфазные моторные системы, которые тоже могут иметь место в подобной конструкции, применять без дополнительных конденсаторов не стоит. В качестве пускового конденсатора может быть выведена отдельная кнопка. В таком варианте потребуется продумать дополнительное заземление и проверить электробезопасность самоделки.

Цепная электропила из болгарки: пошаговая инструкция

Для того, чтобы воссоздать цепную электропилу на базе работающей болгарки, нам будут нужны:

• сама болгарка;
• ведущая звездочка, которую лучше всего купить новую, но при наличии исправной запчасти со старой пилы можно ограничиться и б/у вариантом;
• металл для создания кронштейна, на который подсоединится направляющая;
• комплект пильной гарнитуры из шины и цепи;
• набор инструментов, включая дрель;
• болты.

Процесс сборки выглядит так:

1. 1. откручивают пильный диск с болгарки;
   2. делают отверстия в нижней части металлического кожуха прибора;
   3. болтами присоединяют кронштейн к защитному щитку;

1. 1. на вал двигателя накручивают звездочку;

1. за стяжками кронштейна закрепляют направляющую;
2. после того, как будет надета и расправлена цепь, болты кронштейна плотно фиксируются.

После этого можно приступать к работе.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

• низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
• недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
• высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Изготовление пилорамы из бензопилы своими руками

Заготовка досок на профессиональных станках не всегда оказывается удобной. В таком случае многие владельцы хозяйственных бензопил предпочитают использовать собственные пилорамы. Правильно собранное и откорректированное оборудование позволяет регулярно получать идеально ровные и гладкие доски прямо на придомовом участке, без необходимости их транспортировки и оплаты услуг специалистов.

Содержание

• 1 Типы самодельных пилорам
• 2 Как выбрать двигатель для самодельной пилорамы?
• 3 Подготовка к изготовлению
• 4 Порядок сборки самодельной пилорамы

Типы самодельных пилорам

При изготовлении самоделки из бензопилы в домашних условиях у изготовителя есть 2 варианта сборки. К ним относится:

• цепная пилорама – создается для возможности роспуска плодовых и лесных деревьев средней толщины. Основным режущим элементов этой самоделки служит цепь, в результате работы которой образуется много опилок. Именно большие объемы отходов служат недостатком цепной конструкции. Среди преимуществ пилорамы этого типа — высокая надежность, длительные сроки эксплуатации и производительность;

• ленточная пилорама – предназначена для работы с твердой древесиной особо крупных размеров. Ее достаточно сложно сделать самостоятельно – для сборки оборудования этого типа потребуется не менее 2 человек. Другой недостаток – необходимость использования бензопилы мощностью от 9 л. с. Тем не менее этот вариант будет оптимальным для создания собственного предприятия по заготовке леса.

Чаще всего энтузиасты разрабатывают и собирают цепные пилорамы. Они менее габаритны, их легко сделать и использовать своими руками.

Как выбрать двигатель для самодельной пилорамы?

Двигатель – это основа пилорамы, поэтому к выбору его характеристик нужно отнестись с особой ответственностью. В первую очередь потребуется разобраться в том, какой тип мотора подойдет для сборки самоделки. Лучшим решением всегда был и остается стандартный бензомотор. Электрические двигатели не обладают достаточной мощностью и тягой. К тому же не все цепные электропилы комплектуются качественной защитой от пыли и влаги, а ведь именно они постоянно сопровождают роспуск бревен на доски.

Второй важный фактор – это мощность двигателя бензопилы. Именно от этого параметра зависит возможность мотора распиливать бревна в продольном направлении. Чаще всего для изготовления самодельной пилорамы используются мощные бензиновые двигатели, коленчатые валы которых вращаются на скорости не менее 12000 об/мин. При этом мощность мотора обязательно должна составлять не менее 5 л. с.

Третий фактор – это антивибрационная система. В процессе работы любой мотор создает колебания, которые влияют на ровность линии распила. Чтобы мини-пилорама производила идеально ровные доски, бензопила для ее сборки должна комплектоваться эффективной антивибрационной системой.

Подготовка к изготовлению

Перед непосредственной сборкой самодельной пилорамы из бензопилы изготовитель обязан изучить схему изготовления. Чертежи должны подсказать, в какой последовательности собирать детали, каких размеров они должны быть, и каким образом их монтировать в общую конструкцию пилорамы.

Далее нужно приступать к подготовке материалов.

Изготовителю потребуется:

• 2 8-метровых швеллера высотой 15 см. Они могут быть и толще, так как во время эксплуатации самоделки именно швеллера будут принимать на себя всю нагрузку от древесины;
• 2 стальные рельсы – они требуются для изготовления верхней части оборудования. Кроме того, рельсы будут играть роль двух подвижных направляющих. Именно поэтому детали должны быть идеально гладкими и ровными;
• штиль и уголки с размерами 4×4 и 5×10 см;
• стяжки – с их ролью справятся 2 25-сантиметровых куска водопроводной трубы;
• стальная 60-сантиметровая плита толщиной не менее 4 см;
• подвижные шланги, соединенные в 1 элемент – они нужны для защиты электрической проводки от влаги и обрыва;
• несколько стальных труб диаметром не менее 3,5–4 см.

При выборе металлических составляющих нужно обращать внимание на их поверхность. На ней не должно быть очагов ржавчины. В противном случае детали пилорамы начнут интенсивно гнить и могут сломаться в самый неподходящий момент.

Порядок сборки самодельной пилорамы

Чтобы сделать пилораму из бензопилы своими руками, нужно придерживаться правильного порядка сборки и уделять особое внимание креплениям. Они должны быть затянуты максимально туго, так как со временем из-за сильной вибрации они начнут ослабляться.

Алгоритм сборки оборудования из бензопилы выглядит следующим образом:

1. Самодельные пилорамы из бензопилы должны оборудоваться устойчивыми к нагрузкам несущими конструкциями. Каркас для оборудования можно сделать из перевернутых уголков и рельс. Соединять элементы остова между собой нужно исключительно путем сварки. При этом нужно проследить, чтобы сама конструкция была расположена в идеальном горизонтальном положении параллельно к полу. Добиться этого поможет использование строительного уровня;
2. Далее в основании пилорамы потребуется проделать небольшие сквозные отверстия диаметром 1,4 см и дистанцией 1 см друг от друга. Для их сверления в стальной детали нужно воспользоваться несколькими сверлами. Сначала проделываются отверстия меньшего диаметра, затем они рассверливаются до нужной величины. Заусенцы, образовавшиеся после сверления на краях отверстий, потребуется обработать при помощи напильника или крупнозернистой наждачной бумаги;
3. На следующем этапе нужно установить стяжки и скрепить их между собой при помощи металлических болтов;
4. Затем оператору потребуется сделать крепкие стойки. Для их изготовления можно воспользоваться металлическими уголками. Готовый каркас пилорамы нужно аккуратно установить на стойки. В результате расстояние, образовавшееся между стойками и основанием, должно составить примерно 1 м. Соединять элементы конструкции нужно при помощи сварки;
5. Чтобы сделать самодельную пилораму более жесткой и устойчивой к вибрациям, между стойками потребуется приварить стальные раскосы.

Готовую пилораму потребуется дополнить самодельной подвижной тележкой, на которую будет установлена и закреплена бензопила. Для этого к нижней части стальной плиты нужно приварить уголки размерами 4×4 см. После этого на уголки потребуется установить ролики и новые подшипники. К верхней части установленной плиты необходимо приварить 2 дополнительных уголка – они помогут надежно закрепить бензопилу.

Пилорама из бензопилы своими руками. Схема сборки, чертежи. Советы и рекомендации

Пилорама — это бензиновый или электрический агрегат, который используют для распиловки древесного ствола или готового бруса вдоль. С помощью этого устройства можно получить необрезную (если речь идёт о необработанном стволе) или обрезную (из бруса) доску. Пилорамы используются на лесозаготовках и деревообрабатывающих предприятиях. Чаще всего они питаются от трёхфазного электричества на 380 В.

Использование заводской пилорамы в домашних условиях затруднено несколькими факторами: большим весом и габаритами распиловочной установки, сложностью организации 380 В в частном хозяйстве, а также крайне высокой ценой для конечного потребителя. При этом экземпляры, бывшие в употреблении, по цене не слишком отличатся от новых. Единственный вариант — попытаться приобрести старую списанную пилораму в каком-нибудь «умершем» лесохозяйстве. Однако такой поиск, а затем восстановление сведут рентабельность аппарата на нет. Гораздо удобнее и дешевле изготовить пилораму из бензопилы своими руками.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

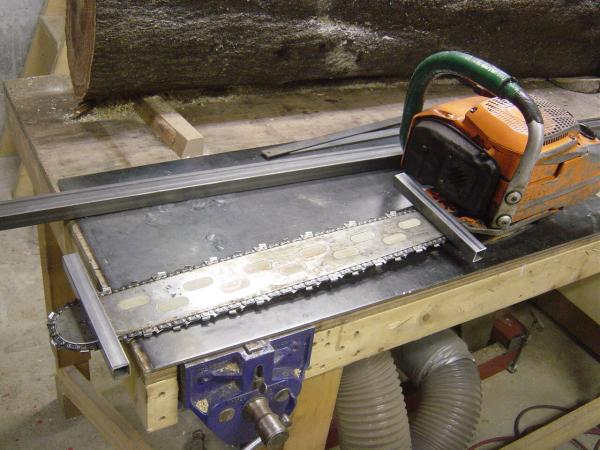

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно!
Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Виды

Насадки, с помощью которых можно резать различные материалы, также применяются для того, чтобы выполнить множество операций. Каждый вид имеет уникальные свойства и конструкцию. Чтобы распилить черновой материал, применяют отрезные насадки. Это приспособление имеет форму диска, в котором есть режущий край. Обычно бывает сплошная режущая часть, но встречается и сегментированная.

Чтобы распилить различные материалы из древесины или гипсокартона, применяют пильные насадки. Их особенностью является то, что в режущей части находятся специальные зубцы. Они могут быть разной формы. Насадка также имеет пильный круг для выполнения ровных резов на простых и ламинированных досках. Для шлифования заготовок, имеющих металлическую, бетонную и деревянную основу, применяют обдирочную насадку-болгарку. С помощью такой насадки можно легко очистить плоскость от старого слоя краски. Чтобы устранить грунтовку, также можно использовать шлифовальные круги.

Зачистные приспособления состоят из круга. Края круга состоят из металлической проволоки. Часто такие круги используют для того, чтобы удалить ржавчину и другие загрязнения с металлического участка. В большинстве случаев такие насадки нужны, чтобы подготовить трубы к окрашиванию. Если нужна высокая точность в работах, то использовать нужно шлифовальную насадку с оправой. Полировальные насадки используются, чтобы выравнивать поверхности. Больше всего они нужны после шлифования. У этих насадок есть категории дисков. Диск может быть войлочным, фетровым или иметь наждачные круги. Чтобы их зафиксировать на устройство, применяется липучка. Благодаря этому свойству можно будет быстро сменять насадки.

Также необходимо упомянуть про насадку-болгарку для китайских бензиновых пил 45,53 куб. см. Она подойдёт к бензиновым пилам таких китайских , «Форза», «Чемпион», «Форвард», «Брейт» и другие. Насадка подходит, чтобы срезать металл, камень, шлифовать и зачищать поверхности. И при этом не нужно использовать электрические болгарки. Такая насадка будет необходимой при работах в местах, где нет электросети.

Чтобы подготовить насадку к работе, нужно:

• снять цепи и шины;
• убрать звёздочку и установить шкив;
• установить ремень и закрепить боковой крышкой;
• натянуть ремень.

Насадка имеет технические особенности:

• шлифовальный и отрезной круги с размерами от 182 мм;
• посадка имеет размер 23 или 24 мм;
• чашка сцепления с диаметром – 69 мм;
• вес самой насадки – 1,4 кг.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

• Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
• В любой момент ее можно разобрать, чтобы продолжить пилить деревья
• Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно!
Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Несколько полезных советов

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.
Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

• Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
• Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

1. Первоначально нужно изготовить решетчатое основание из стальных брусков
2. Размер основания равен длине шины инструмента
3. Это основание является направляющим при пилении бревен
4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
2. Стальной уголок размером 5х5 см
3. Стальная трубка до 1 метра и диаметром 15-20 мм
4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Козел для распилки дров своими руками

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

• брус: 6 единиц с длиной в 1 метр;
• доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
• болты М8: 3 штуки;
• гайки и шайбы: по 3 штуки;
• саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Пошаговая инструкция по изготовлению пильных козлов

Далее между ними необходимо установить болт М8 с полукруглой шляпкой.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы

Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами

Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.

Видео изготовления козла для распиловки дров своими руками

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно!
Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.
Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Мои услуги:

Я предлагаю ряд услуг по запуску оборудования, поиску и продаже вашего оборудования. Помогу просчитать бизнес план лесопильного производства. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ».

Есть также у меня и отличная книжка по лесопилению. Рассчитана она на большие лесопильные производства, но будет полезна и частникам на маленьких лесопилках. Более подробно о ней в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!
Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника

Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

• работать только исправной бензопилой;
• не производить заправку топливом во время работы инструмента;
• заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
• не курить во время заправки и работы;
• переносить бензопилу только после полной остановки в чехле;
• заглохшую бензопилу заводить только после извлечения из пропила;
• следить за действиями помощников, чтобы случайно их не травмировать;
• использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
4. Выставляется необходимая толщина распила досок
5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно!
Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

Чем отличается от электролобзика

Основным и самым важным отличием электроножовки от электролобзика является разное предназначение этих инструментов. Можно сказать, что электроножовка призвана разрушать, а её младший родственник — созидать.

Чаще всего электроножовка используется для быстрого распила материала, преимущественно по прямым линиям. Она с лёгкостью справится с конструкциями любой формы и любым материалом. Картон, дерево, гипсоволокно, металл, бетон, стекло, керамика — это лишь небольшой перечень материалов, которые можно пилить при помощи электроножовки. Такой фронт работ характерен как раз для демонтажа и прочих, относительно грубых, ремонтных работ.

Электролобзик же больше подходит для более точной работы с плоскими поверхностями и целесообразнее использовать его в случаях, когда требуется фигурная резка.

Другим серьёзным отличием является форма инструментов, от которой зависят их возможности. Вытянутый корпус электроножовки и довольно длинное ножевое полотно позволяют делать распил в самых труднодоступных местах, куда с широким электрическим лобзиком просто-напросто невозможно подлезть.

Благодаря своей конструкции и гибкому полотну сабельная электропила может спиливать выступающие элементы вровень со стеной, чем довольно широкий электролобзик похвастаться не может. Электроножовкой можно без проблем пилить “на весу”, для электролобзика обязательна ровная поверхность, чтобы обеспечить плотный упор в материал его рабочей областью, во избежание поломки инструмента.

Таким образом, когда нужно определиться, какой инструмент нужен: пила сабельная или электролобзик, в первую очередь следует чётко обозначить предполагаемые задачи.

Электроножовка менее прихотлива к условиям эксплуатации и может работать в самых экстремальных условиях. Её с лёгкостью освоят даже новички. Инструмент способен делать достаточно ровные распилы, но, тем не менее, больше подходит для черновых работ.

Электролобзик в руках мастера становится непревзойдённым инструментом для выпиливания фигурных элементов, но требует большей сноровки и имеет ограничения в своих возможностях.

Пиллорама из бензопилы своими руками: чертежи как сделать

Для обработки древесины применяется много различных инструментов и приспособлений. Одним из самых распространенных является пилорама.

Пилорама

При помощи этого агрегата можно выполнять многочисленные операции, но основными являются: обработка бревна для получения бруса и роспуск бревен для получения досок. Стоимость такого агрегата заводской сборки очень высокая и, как правило, простому обывателю, такой каприз не по карману.

Содержание:

• Когда нужна пилорама
• Пилорама из бензопилы своими руками
• Как пользоваться
• Итоги

Когда нужна пилорама

Если у вас предприятие по лесозаготовке, то, понятное дело, необходимо профессиональное, надежное оборудование, способное выдерживать колоссальные нагрузки и работать с максимальной скоростью. Для домашнего хозяйства хватит и примитивной, собранной народными умельцами на основе электрического двигателя в металлической раме. Но даже такой простой вариант не всегда по карману, а может, банально нет времени собирать такое устройство самому или искать мастеров.

Примитивная пилорама

Если приспособление необходимо срочно, и дело не терпит отлагательства, можно сделать пилораму из бензопилы. Для решения этого вопроса прекрасно подойдут пилы марок Урал, Кедр, Партнер, Штиль 180 и другие подходящие по характеристикам.

Ручная пилорама

Самодельные пилорамы из бензопилы отличаются простотой конструкции и не требуют дополнительных расходов. Все, что нам понадобится, – это бензопила, материалы для рамы устройства (деревянный брус, стальная профильная труба или арматура). Также потребуется несколько дополнительных элементов (все зависит от того, насколько удобным и функциональным вы хотите сделать свое устройство).

Пилорама Штиль

При выборе материала для рамы нашего самодельного каркаса необходимо четко обозначить фронт работы такой пилорамы. Если предполагается пилить тонкие бревна на дощечки, то подойдет и легкая, простая конструкция, если же предполагается распиливать длинные, толстые бревна весом более 300 килограмм, то, понятное дело, рама должна быть значительно мощнее. Рациональней всего будет сделать каркас, как говорится, «с запасом», конечно, если позволяет время и ресурсы. Также заранее подумайте про место, где будет установлено устройство, чтобы было удобно проводить манипуляции с бревнами требуемых размеров. Работать нужно в хорошо освещенном и проветриваемом помещении, поближе к складу лесоматериалов, чтобы тратить меньше времени на доставку.

Пилорама из бензопилы своими руками

Конструкция самодельной пилорамы состоит из трех основных частей: рамы, режущей части и механизма, регулирующего толщину исходного материала.

Пилорама из бензопилы

Рама собирается из выбранного материала, будь то деревянный брус, профильная труба, металлический уголок или арматура, все зависит от нагрузки, оказываемой на раму. Конструкция должна быть устойчивой и подходящей высоты для удобной эксплуатации пилорамы.

Режущая часть состоит из подвижной тележки, на которую крепится бензопила и, собственно говоря, самого режущего инструмента. На каркас крепятся направляющие, по которым в дальнейшем будет перемещаться подвижная часть. Полотно пилы конструктивно может располагаться вертикально или горизонтально. Бензопила фиксируется на подвижной тележке. При монтаже необходимо избегать перекосов и люфта для точного и качественного среза, а также во избежание поломок при работе.

При работе требуется зафиксировать бревно – для повышения качества и во избежание нежелательных последствий. Бревно может фиксироваться различными способами, все зависит от его размеров и веса. Маленькое бревно необходимо фиксировать дополнительно, а большое хорошо держится и под своим весом на специальных зубьях.

Как пользоваться

Механизм для регулировки толщины бревна выполняется в двух вариантах:

1. Толщина меняется перемещением основания. Этот вариант удобен при работе с небольшими бревнами и позволяет работать в удобном для вас положении.
2. Толщина доски регулируется перемещением режущей части относительно бревна. Данный способ предпочтительней при работе с тяжелыми бревнами.

Если поискать, то можно найти много разнообразных схем и чертежей таких конструкций от различных мастеров. Как было сказано ранее, подбирать схему необходимо исходя из назначения будущей пилорамы. Ниже представлены различные чертежи пилорамы из бензопилы своими руками:

Цепная самодельная пилорама состоит из каркаса, основания и подвижной части. При монтаже следует внимательно следить за точностью углов. Бензопила в данной устройстве находится в горизонтальном положении и надежно фиксируется в подвижной части. В качестве режущей части хорошо зарекомендовали себя пилы марки Урал. Распиловка бревна производится перемещением режущей части, это осуществляется вручную по направляющим, прикрепленным к станине. Толщина доски регулируется поднятием основания, на котором располагается бревно. Поднимать основание можно при помощи 2 домкратов. Рассмотреть конструкцию можно на фото.

Итоги

Мини-пилорама из бензопилы – самое простое и потому самое привлекательное устройство при маленьких объемах работы. Распиловка происходит при неподвижной режущей части, протягиванием обрабатываемого элемента. Недостатком является сложность регулировки толщины доски на выходе и проблематичность работы с большими бревнами. Конструкция предельно проста: на щит из досок крепится бензопила на определенной высоте (регулирует толщину доски). Полотно пилы крепится дополнительно недалеко от края, при этом оно должно быть строго параллельно плоскости основания.

Простота конструкции и мобильность самодельной мини-пилорамы делают это приспособление довольно популярным. Хорошо зарекомендовали себя в таких устройствах пилы марки Урал и Штиль 180.

Следует помнить, что заточка цепи пилы для продольной распиловки значительно увеличит качество среза и поможет сэкономить время. Во время работы необходимо проявлять внимательность и соблюдать правила техники безопасности.

Самодельная пилорама из бензопилы: изготовление и видео

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.

Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.

Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.

Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

Пилы с приводом.

Механизма для регулирования толщины изготавливаемой доски.

Механизма для передвижения пильной части конструкции.

Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Несколько полезных советов

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

На основании с помощью тисков зажать бревно.

На полозьях и пилораме установить разметку.

Плавно завести агрегат и медленно начать вести его к бревну. При этом шина бензопилы должна находиться точно по центру разметки пропила.

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Источник

Фрезерование бензопилой 101 — NEWTON MAKES

Я занимаюсь фрезерованием бревен уже несколько лет. Когда я впервые решил попробовать это, я посмотрел тонну видео, чтобы узнать, как это сделать, и выяснить, какое оборудование мне нужно. Я подумал, что эта статья и сопроводительное видео могут помочь людям, которые думают о том, чтобы окунуться в игру фрезерования бензопилой. Если вы думаете об этом, сделайте это, потому что это очень весело!

Что такое фрезерование бензопилой на Аляске?

Это процесс распиливания деревьев на плиты или доски, чтобы их можно было использовать для строительства. Одним из самых приятных аспектов для меня является сохранение дерева. Я занимаюсь городскими лесозаготовками, то есть фрезерую деревья, срубленные у кого-то во дворе. Каждый день деревья вырубают, а затем превращают в дрова или мульчу. Это дает мне возможность спасти это дерево и превратить его во что-то прекрасное.

Оборудование, которое вам понадобится

Бензопила:

Самым важным инструментом, безусловно, является бензопила. В мире фрезерования бензопилой чем мощнее пила, тем лучше. Вы можете фрезеровать с помощью пилы меньшего размера; однако это будет очень медленно. В среднем мне требуется около 10-15 минут, чтобы сделать один распил с помощью пилы, в зависимости от размера бревен, которые я обычно распиливаю. Ожидайте, что пила меньшего размера будет резать медленнее. Я пользуюсь профессиональной пилой Stihl 661, и она мне очень нравится. Это абсолютная рабочая лошадка.

Шина и цепь бензопилы:

Шина — это часть пилы, которая выступает наружу и удерживает цепь. У каждой пилы есть рекомендуемая максимальная длина шины, поэтому узнайте у производителя вашей пилы их рекомендации. Я видел, как люди превышали эти рекомендации, так что это не жесткое правило. Длина часто зависит от количества масла, которое может выдержать ваша пила. Пила смазывает цепь и шину, чтобы они не перегревались. Чем длиннее шина, тем больше смазки ей потребуется. Если ваша пила не поддерживает смазку маслом, вы рискуете перегреться. Чтобы обойти это, некоторые мельники добавляют в свою установку дополнительный масляный насос.

Я использую 36-дюймовую шину на своей пиле. Если вы только начинаете заниматься фрезерованием, знайте, что размер бруска не будет соответствовать размеру бревна, которое вы можете фрезеровать. Некоторое место займет сама мельница. Подробнее об этом позже. Во время фрезеровки я заправляю бензин и масло после каждого резания. Для меня обычно используется почти столько же нефти, сколько и газа; Я отрегулировал свою пилу так, чтобы она выплескивала как можно больше масла, потому что фрезерование очень утомительно для пилы.

Что касается цепи, то для фрезерования я использую рыхлительную цепь. Цепь рыхлителя имеет зубья, срезанные под определенным углом, что позволяет ей быстрее резать по горизонтали вместе с зерном. Он также имеет тенденцию давать более гладкий срез. Вы можете использовать обычную цепь, если хотите, но разрывная цепь сэкономит вам много времени.

Лесопилка:

Вы не хотите давать волю при изготовлении плит; вы захотите использовать лесопилку. Есть куча брендов/вариантов. Быстрый поиск по фразе «лесопилка на Аляске» покажет вам несколько вариантов. Действительно важнее учитывать особенности мельницы. Вам нужна мельница, которая соответствует длине вашего стержня. Большинство мельниц регулируются по длине стержня. Например, я использую бензопилу Granberg International MKIV. Я могу уменьшить длину реза, если буду использовать меньший стержень, или я могу увеличить длину до 32 дюймов. Фреза будет зажиматься непосредственно на стержне, но вы должны оставить место на конце стержня, чтобы звездочка могла свободно вращаться.

Вам также понадобится мельница, которая легко регулируется по высоте. Вы хотите разрезать плиты толщиной 2 дюйма? Если да, то сколько времени потребуется, чтобы настроить мельницу на 2 дюйма? Обычно я режу плиты толщиной 2,5 дюйма, иногда режу их тоньше или толще, если мне нужна определенная толщина для проекта.

Направляющие:

Для первого пропила к бревну должны быть прикреплены направляющие. Я расскажу об этом подробнее через минуту. Направляющие обеспечивают плоскую поверхность, по которой мельница может скользить при первом резе. Их можно изготовить самостоятельно, а можно изготовить самостоятельно. Часть выдвижной лестницы обычно используется в качестве направляющих. В моем случае я использовал несколько 2×4, которые я соединил и выстрогал, чтобы они были плоскими.

Защитное снаряжение:

Защитное снаряжение имеет решающее значение, потому что существует повышенная вероятность получения травмы при фрезеровании бензопилой, и я не имею в виду просто отрезать вам ногу. Работа пилы на полном газу в течение 15 минут приводит к образованию большого количества пыли, древесной стружки и дыма. Без маски очень легко почувствовать тошноту. Мне нравится использовать респиратор, но я рекомендую использовать маску, которую вы, скорее всего, будете продолжать носить. Если вы ненавидите его носить, то вы будете искать оправдания, чтобы не носить его. В том же духе надевайте средства защиты органов слуха и либо защитные очки, либо защитную маску. Ваши уши и глаза будут вам благодарны.

Я также ношу бензопилу и перчатки. Они предназначены для того, чтобы помочь остановить цепь, распутываясь при разрезании, связывая цепь и заставляя ее остановиться. Кроме того, они делают процесс фрезерования более комфортным. Я часто стою на коленях во время фрезеровки, и приятно иметь эту дополнительную набивку.

Дополнительно:

Есть несколько дополнительных вещей, которые будут очень полезны при фрезеровании. Имейте при себе ключ для бензопилы. Он понадобится вам, чтобы подтянуть или заменить цепь. Вам также понадобятся клинья. Они не должны быть дорогими или модными. У меня есть несколько готовых, но я также использовал некоторые из 2×4. Вы можете взять с собой ручной напильник, чтобы вручную заточить цепь. Я также рекомендую бревенчатый крючок или крючок для бруса. Они позволят вам перевернуть бревно, чтобы найти лучший способ его распилить.

Как фрезеровать

Первый распил

Переместите бревно в желаемое положение. Мне нравится просматривать журнал и определять, как я могу получить самое крутое зерно. Я также вижу, какая сторона имеет самую плоскую поверхность. Если есть торчащие ветки или шишки, я могу срезать их пилой, прежде чем прикреплять направляющие.

Я устанавливаю направляющие на бревно, используя уровень в нескольких местах, чтобы убедиться, что лестница не перекручена. Чем ровнее первый срез, тем лучше результаты вы получите от остальных срезов. Затем я ввинчиваю свои рельсы в бревно с помощью болтов. Я беру с собой болты разной длины на всякий случай. Я ввинчиваю несколько болтов в разные части лестницы и проверяю, чтобы она оставалась плоской и не двигалась.

Первый разрез должен проходить по направляющим. Установите мельницу так, чтобы пила прорезала болты. Вы определенно не хотите ударить их при резке. Этот первый распил обычно проходит быстро, так как вы не удаляете много древесины.

Остальные распилы

Снимите рельсы и верхнюю плиту, чтобы вы могли начать укладывать бревно. Установите мельницу на желаемую толщину. Опять же, мне нравится резать пластины толщиной 2,5 дюйма. Это очевидно, но помните, что чем толще вы их нарежете, тем тяжелее они будут. Убедитесь, что у вас есть способ их переместить.

Все последующие разрезы не требуют рельсов. Фреза будет скользить по поверхности бревна. По мере того, как вы будете резать бревно, плита за плитой, вы в конечном итоге окажетесь у сердцевины. Сердцевина находится в центре бревна и ее легко увидеть, если посмотреть на торец бревна. В процессе сушки косточка, скорее всего, расколется. Я пытаюсь сделать разрез, который проходит через центр сердцевины, чтобы у меня не было пластины, содержащей всю сердцевину. Это снижает вероятность гигантского раскола посередине этой плиты.

Когда вы доберетесь до последней оставшейся секции бревна, вам может быть трудно распилить больше плит без того, чтобы пила волочила землю. Хорошее решение — подпереть один конец бревна чем-нибудь. Это даст вам дополнительное пространство, но также расположит бревно под углом вниз. Гравитация станет вашим другом и сделает резку намного проще. Я буду делать это при фрезеровании более мелких и легких бревен.

Сушка плит

К сожалению, вы не можете использовать свои плиты сразу. Древесина будет слишком влажной. Вам придется дать им высохнуть и акклиматизироваться к вашему климату. Старая сказка состоит в том, чтобы позволить один год на дюйм толщины. Я считаю это крайностью. Я сушу свои бревна в подвале с помощью вентилятора и осушителя. На то, чтобы плиты толщиной в два дюйма сохли, у меня уйдет около года или около того. Вы узнаете, что они сухие, сравнив влажность с другой древесиной, имеющейся у вас в том же районе. Используя влагомер, измерьте содержание влаги в древесине в вашем магазине, которая, как вы знаете, сухая (либо то, что находилось в помещении в течение очень долгого времени, либо древесина, высушенная в печи). Сравните это со своими плитами. Плиты должны иметь примерно одинаковое содержание, прежде чем вы сможете с ними работать. Например, плиты, которые сушат на открытом воздухе в Мичигане, обычно не опускаются ниже 15% влажности. Журналы в моем магазине упадут до 8-9%.

Чтобы обеспечить равномерное высыхание плит, необходимо запечатать концы. Вы можете купить восковой герметик для бревен. Вы наносите его на концы плит, и он препятствует слишком быстрому выходу влаги из концов, что вызывает трещины. Если вы не хотите тратить деньги, вы также можете использовать латексную краску. Я считаю, что это работает хорошо.

Складывайте плиты на ровной поверхности, приподнятой над землей. Если укладывать их на деформированную поверхность, они могут высохнуть и деформироваться. Между каждой плитой я использую наклейки толщиной 3/4 или 1 дюйм (деревянные палочки). Наклейки обеспечивают циркуляцию воздуха по всем поверхностям плит. Чем тоньше ваши наклейки, тем медленнее процесс высыхания. Я знаю, что в моем магазине, если я использую наклейки тоньше 3/4 дюйма, я рискую вырасти плесенью на плитах.

Я надеюсь, что эта статья поможет демистифицировать процесс фрезерования бензопилой. Я люблю фрезеровать бревна. Это очень тяжелая работа, и я считаю, что это хорошо работает.

*Являясь партнером Amazon, я зарабатываю на соответствующих покупках.

Лесопилки на заднем дворе | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Мы все любим дерево, будь то широкая чистая доска или корявая плита с дикой текстурой. Вот почему пиление собственных пиломатериалов приходит в голову большинству столяров. Это может быть вдохновлено видом большого дерева, поваленного бурей, сделанной на заказ столешницей из одной или двух плит необычного дерева или мыслью о бесплатном дереве. Какова бы ни была причина, идея изготовления пиломатериалов своими руками представляет определенную интригу для большинства из нас.

Поддавшись собственному любопытству относительно производства пиломатериалов, я проверил девять лесопилок, размер которых варьировался от очень маленьких до средних. Мельницы делятся на две большие группы: ручные и стационарные.





Два типа фрез

Ручные: Большинство ручных фрез помещаются в багажник автомобиля, и их легко взять с собой в лес или туда, где вы планируете рубить пиломатериалы. Их вес варьируется от 7 до 45 фунтов. и в цене от $9от 0 до 1600 долларов, не считая бензопилы, которой все пользуются. Я использовал Huskavarna 385XP (800 долларов) для питания. Он имеет около 85 куб.см. Вы можете обойтись и меньшей бензопилой, но это может стать испытанием для вашего терпения. Ручные мельницы имеют явное преимущество в том, что они легкие и чрезвычайно портативные.

На раме: Фрезы на раме стоят на земле. Они весят от 85 до 1900 фунтов. и должен буксироваться или перевозиться в прицепе или пикапе. Они варьируются в цене от 2000 до 5700 долларов за машину начального уровня.



Granberg International Mini Mill II
Mini Mill II крепится двумя болтами непосредственно к шине цепной пилы. Мельница следует за металлической направляющей планкой, которую вы привинчиваете к направляющей доске 2×6. Мельница поставляется с шестью 2-футовыми. отрезки направляющих планок, но можно приобрести и больше. Направляющая доска крепится к бревну двумя гвоздями на каждом конце и должна прикрепляться при каждом пропиле. Преимущество прикрепления направляющей доски каждый раз заключается в том, что каждый разрез будет таким же прямым, как и направляющая доска. Я нашел вертикальное рабочее положение удивительно удобным, потому что вы почти все толкаете руками и ногами, а не спиной. Я поднял бревно на пару опор, чтобы кончик шины бензопилы не ударился о землю. Я сделал это 8-дюймовым. х 8 дюймов. х 8 футов. дубовый брус примерно за 20 минут.

Стоимость: 90 долларов, без бензопилы.
Вес: 7 фунтов, без бензопилы.
Максимальный диаметр бревна: Длина шины цепной пилы минус 2–4 дюйма.
Максимальная ширина пропила: Длина шины цепной пилы минус 2–4 дюйма.
Максимальная толщина реза: Не ограничена.
Максимальная длина резки: не ограничена.
Рекомендуемая бензопила: 56 куб. см или больше.
(866) 233-6499, www.granberg.com

Logosol Timberjig
Timberjig крепится к тем же двум болтам, которые крепят цепь к пиле. Он использует направляющую доску только для выравнивания бревна. После этого направляющая планка кондуктора следует по поверхности реза бревна. Горизонтальное положение фрезы позволяет распиливать бревно на земле без риска удариться о землю. Или можно поднять бревно на высоту пояса и распилить его, не наклоняясь.

Стоимость: $165, без бензопилы.
Вес: 11 фунтов, без бензопилы.
Максимальный диаметр бревна: Длина шины цепной пилы минус 2 дюйма.
Максимальная ширина пропила: Длина шины цепной пилы минус 2 дюйма.
Максимальная толщина реза: 9 дюймов.
Максимальная длина реза: Не ограничена.
Рекомендуемая бензопила: 56 куб. см или больше.
(877) 564-6765, www.logosol.com

Granberg International Alaskan MK-III Mill
Alaskan MK-III Mill поставляется в пяти вариантах длины: от 24-дюймовой до 24-дюймовой. показанная здесь модель до долговязого 56-дюймового. модель для очень больших бревен. Фреза крепится к обоим концам шины бензопилы. Двойные направляющие стержни обеспечивают более широкую и стабильную систему направляющих, чем на других ручных мельницах. Однако вы должны быть осторожны, чтобы не дать фрезе опрокинуться или подняться вверх во время пиления, иначе вы получите неровный рез, который повлияет на все последующие резы. Проталкивание пилы через бревно требует большого количества мышц спины, а резка большого количества пиломатериалов с помощью этой фрезы даст вам серьезную тренировку.

Стоимость: от 185 до 245 долларов без бензопилы.
Вес: от 16 до 21 фунта, без бензопилы.
Максимальный диаметр бревна: от 21 до 53 дюймов.
Максимальная ширина реза: от 21 до 53 дюймов.
Максимальная толщина реза: 13 дюймов.
Максимальная длина реза: не ограничена.
Рекомендуемая бензопила: 65 куб. см или больше.
(866) 233-6499, www.granberg.com

MK-III ездит на двух 2×4 для первых прямых резов. 2×4 соединены друг с другом Т-образными дорожками на обоих концах. Т-образная направляющая позволяет использовать колесную формулу 2×4 для работы с широкими или узкими бревнами.

После распиловки бревна направляющие стержни перемещаются непосредственно по поверхности бревна для всех будущих распилов. Направляющие планки крепятся к вертикальным опорам и регулируются для контроля толщины реза.

Юго-восточные промышленные ресурсы Ripsaw
Ручная ленточная пила Ripsaw использует двигатель цепной пилы для питания. Его тонкий 1/16 дюйма. Благодаря пропилу фрезе гораздо легче, чем бензопиле, проталкивать бревно. Вы все равно должны быть осторожны, чтобы не раскачивать и не наклонять пилу во время резки, потому что каждый последующий рез будет не лучше предыдущего. Практика и твердые руки ограничат проблему. Если пропил получился неровным, лучше снова прикрепить направляющую балку и восстановить прямой, плоский разрез. Ripsaw поставляется с двумя 63-дюймовыми. секции направляющей балки. Дополнительные секции можно приобрести.

Стоимость: 1589 долларов, без бензопилы.
Вес: 45 фунтов, без бензопилы.
Максимальный диаметр бревна: 20 дюймов.
Максимальная ширина резки: 14 дюймов.
Максимальная толщина резки: 9 дюймов.
Максимальная длина резки: не ограничена.
Рекомендуемая бензопила: 56 куб. см или больше.
(256) 728-3070, www.ripsaw. com

Ripsaw использует прессованную алюминиевую балку в качестве направляющей для выравнивания бревна. Эта крепкая прямая система направляющих является лучшей среди всех ручных мельниц, которые я пробовал. Регулируемые монтажные кронштейны позволяют очень легко выровнять балку на бревне или выровнять ее по предыдущему распилу.

Я сделал рампу, чтобы поднять бревно от земли на более удобную рабочую высоту. Это простое устройство, которое стоит построить.

Чтобы протолкнуть бревно на станке Ripsaw, требуется меньше усилий, чем на цепной пиле, потому что полотно ленточной пилы занимает всего 1/16 дюйма. пропил Клинья, прикрученные к стойке рампы, удерживают бревно от скатывания во время распиловки.

Logosol Столярный станок M7
Столярный станок M7 использует цепную пилу, закрепленную на направляющей балке, для резки пиломатериалов. Бревно поднимается с помощью кривошипно-храповой системы и обрезается на уровне талии, что очень удобно. Мельницу легко транспортировать на небольшом прицепе или в кузове пикапа. Настройка мельницы на новом месте занимает менее 15 минут; вы просто устанавливаете мельницу на место, подкладываете ножки, чтобы исключить любое раскачивание, и прикрепляете пандусы к раме, а цепную пилу к направляющей. Катите бревно вверх по пандусам, и вы готовы к работе.

Стоимость: 1995 долларов без бензопилы.
Вес: 85 фунтов, без бензопилы и деревянных пандусов.
Максимальный диаметр бревна: 36 дюймов.
Максимальная ширина резания: длина цепи.
Максимальная толщина реза: 16 дюймов.
Максимальная длина реза: 99 дюймов.
Рекомендуемая бензопила: 65 куб. см или больше.
(877) 564-6765, www.logosol.com

Бензопила движется по направляющей и проходит через бревно, поворачивая рукоятку, которая наматывает тяжелый шнур, прикрепленный к дальнему концу направляющей. Эта простая система удобна в использовании и позволяет производить неизменно прямые плоские доски. Распиленная поверхность на удивление гладкая для распила бензопилой и примерно того же качества, что и доски, распиленные на коммерческой циркулярной пилораме.

Деревообрабатывающая мельница M7 использует длинные деревянные пандусы, чтобы поднять бревно на мельницу. Вы предоставляете древесину для пандусов, а Logosol предоставляет оборудование для их крепления. Крюк для наклона используется для закатывания бревна по пандусам, а крюк 2 × 4 служит упором за бревном. Металлические стержни вставляются в ряд отверстий для обеспечения дополнительной меры безопасности. Пандусы имеют небольшой наклон, поэтому подкатывание бревна не составляет труда.

Norwood LumberLite
LumberLite едет на уголках, закрепленных на деревянных балках. Вы можете сделать эту направляющую систему сколь угодно долго. Пакет прицепа для LumberLite недоступен, но эту компактную машину можно перевозить на прицепе общего назначения или в кузове пикапа.

Стоимость: от 2595 долларов за бензиновый двигатель мощностью 6 л. с.
Вес: 500 фунтов.
Максимальный диаметр бревна: 24 дюйма
Максимальная ширина реза: 17 дюймов
Максимальная толщина реза: 24 дюйма
Максимальная длина реза: 8 футов
(800) 567-0404
www.norwoodindusties.com

Wood-Mizer LT 15
Опциональные рампы для бревен модели LT 15 имеют подпружиненные стабилизаторы поперечной устойчивости, предотвращающие скатывание бревна назад. Они отлично работают. Доступны пакет прицепа, более крупный двигатель, удлинители кузова с болтовым креплением и другие опции.

Стоимость: от 5350 долларов США с 13-сильным газовым двигателем с ручным запуском.
Вес: 830 фунтов.
Максимальный диаметр бревна: 28 дюймов
Максимальная ширина реза: 23 дюйма
Максимальная толщина реза: 10 дюймов
Максимальная длина реза: 11 футов , MP-32
В MP-32 используется прочный 3-дюймовый. х 6 дюймов. сварная прямоугольная стальная рама. Дополнительный комплект прицепа позволяет использовать пилу на высоте пояса для легкого снятия доски. Мельницу можно заказать с длиной резания до 26 футов и при этом оставаться переносной или неограниченной длины для стационарной установки. Доступны более крупный двигатель, погрузочные рампы и другие опции.

Стоимость: от 5495 долларов США с бензиновым двигателем мощностью 8,5 л.с.
Вес: 1900 фунтов.
Максимальный диаметр бревна: 32 дюйма
Максимальная ширина резки: 24 дюйма
Максимальная толщина резки: 16 дюймов
Максимальная длина резки: 12 футов
(800) 473-4804, www.cooksaw.com

TimberKing 1220
TimberKing 1220 использует конструкцию режущей головки с четырьмя стойками для дополнительной поддержки. Цельная сварная рама и пильная головка имеют прочное запекаемое порошковое покрытие. Доступны пакет прицепа, более крупный двигатель, удлинители кузова и другие опции.

Стоимость: от 5 695 долларов США с 15-сильным газовым двигателем с электрическим запуском.
Вес: 1000 фунтов.
Максимальный диаметр бревна: 29 дюймов.
Максимальная ширина реза: 29 дюймов.
Максимальная толщина реза: 18 дюймов.
Максимальная длина реза: 12 футов. Для тебя?
Есть три причины сделать свой собственный пиломатериал. Во-первых, сделать свой собственный уникальный пиломатериал. Во-вторых, чтобы сэкономить. Три, ради удовольствия. Фрезерование собственного пиломатериала из-за его уникального рисунка или текстуры — одна из лучших причин сделать это самостоятельно. Оснащенный пилорамой, вы сможете распиливать доски именно так, как вы хотите, будь то очень толстые или очень широкие, и вы можете производить пиломатериалы, которых нет ни на одной лесопилке. Сэкономить на пиломатериалах можно, особенно если у вас есть хороший источник недорогих или бесплатных пиловочников. Тем не менее, у вас будет стоимость лесопилки, сопутствующих инструментов и вашего времени для рассмотрения. Для обычных видов вам может быть сложно конкурировать с ценами на пиломатериалы от коммерческих заводов. Я обнаружил, что в отношении менее распространенных пород дерева или специальных срезов я вышел вперед. Что касается удовольствия от распиловки, то изготовление пиломатериалов мне очень понравилось. Интересно разрезать новый журнал и посмотреть, что внутри. Однако это тяжелый физический труд. Рассмотрим это: 16-дюймовый диам. бревно лиственных пород длиной 8 футов весит около 700 фунтов. Это большой вес, чтобы кататься. Лучше всего сотрудничать с другом и использовать пару крюков для наклона, чтобы катить бревна, или, что еще лучше, использовать трактор для их перемещения. Ваша спина будет вам благодарна. Также следует учитывать, что работа с бензопилой, бревнами и сопутствующим лесопильным оборудованием может быть очень опасной. Обязательно используйте все рекомендованное защитное снаряжение, в том числе защитные накладки для бензопилы и средства защиты головы, глаз, лица, ушей, рук и ног.

Цепи для распиливания лучше режут
Для изготовления пиломатериалов бензопилой требуется специальная цепь для распиливания. Зубья рыхлительной цепи заточены под углом 10 градусов, тогда как у стандартной поперечной цепи зубья заточены под углом 30 градусов. Цепь для продольной пилы можно приобрести в большинстве розничных продавцов бензопил, а также в компаниях Logosol и Granberg International.

---

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

• Защитные очки

• Формовочный клей Titebond

• Комбинированный квадрат

Американский столяр, Электроинструменты

Рекомендуемые сообщения

• Обзор Ryobi Sheet Sander

• Обзор Dremel 8240

• Обзор Ryobi 5″ Random Orbit Sander

Не забудьте бензопилу (фрезу)

Я начал фрезеровать пиломатериалы около 25 лет назад с бензопилой, которая представляет собой просто бензопилу с насадкой для контроля глубины пропила. Простое устройство позволило мне стабильно резать точные пиломатериалы с минимальным арсеналом оборудования. Это был отличный способ для парня, который ничего не знал о деревьях, бревнах или лесопилении, научиться производить пиломатериалы. И даже сегодня я все еще использую цепную пилу (станок Lucas) для резки плит с живым краем, которые мы продаем в WunderWoods.



Клиенты регулярно впечатляются качеством пропила на бензопиле, воображая, что бензопила обязательно сделает ужасный пропил с отвратительной обработкой поверхности, чего на самом деле не происходит. На самом деле качество распила на бензопиле лучше, чем на ленточной пиле – он очень ровный, без провалов и каракулей (научный термин), характерных для тонких полотен ленточной пилы. Не поймите меня неправильно, ленточные пилы могут и делают, режут так же хорошо, но когда они начинают тупиться или иным образом менее совершенны, они будут резать все, что угодно, но только не плоско. Срез бензопилой останется ровным, поскольку цепь затупится, просто она будет резать медленнее.



Цепную пилу обычно называют «аляскинской мельницей» из-за торговой марки «аляскинская мельница», сделанной компанией Grandberg International. быть именно этим типом. Насколько я понимаю, любой завод, который использует цепь бензопилы и шину, является бензопилой, независимо от установки.



На этой фотографии, сделанной компанией Grandberg International, показана их мельница на Аляске.

Фреза Alaskan представляет собой простую металлическую раму, которая крепится к шине цепной пилы и может регулироваться для изменения глубины резания. На самом деле это настолько просто, что вы можете легко построить его самостоятельно. Они никогда не были слишком дорогими, поэтому я думаю, что большинство людей просто решили купить их. Вы должны установить два рельса (многие используют лестницу) поверх бревна, чтобы направлять первый распил, но после этого аляскинская мельница просто движется по предыдущему распилу. Я поклонник аляскинской мельницы за ее простоту, и в моем сердце тепло, потому что это была моя первая мельница. Если у вас не было бензопилы и вы решили, что хотите нарезать пиломатериалы, вы могли бы сделать свои собственные пиломатериалы примерно за 500 долларов, для небольшой бензопилы и приспособления для мельницы Аляски.



Я начал с мельницы на Аляске после того, как прочитал статью об отце и сыне, которые рубили бревна в лесу. Я подумал, что было бы здорово самому пилить пиломатериалы с помощью бензопилы, и поначалу не хотел вкладывать слишком много, потому что у меня не было источника бревен. Кроме того, у меня не было земли, я не дружил ни с одним из тех, кто занимается обслуживанием деревьев, и на самом деле я никогда раньше даже не пользовался бензопилой, так что я не был уверен, что мне это понадобится. Лесопилка на Аляске обещала мне возможность пилить пиломатериалы где угодно и делать это без тяжелого оборудования — для фрезеровки более чем достаточно небольшого пикапа.



Мельница на Аляске работает так, как рекламируется, но поймите, что это не производственная машина. Оператор является единственным источником энергии, и поэтому его не так-то просто прокопать. У меня уходила бы большая часть дня на загрузку оборудования, поездку, настройку, фрезерование одного бревна диаметром 20 дюймов и 8 футов, очистку, загрузку оборудования и пиломатериалов и возвращение домой. В то время меня это устраивало, потому что я был молод, и мне было приятно закончить день с более чем 100 футами досок пиломатериалов из твердой древесины. Используя мою простую логику, мое оборудование окупится всего за пару бревен.



Излишне говорить, что эта фрезерная штука действительно работала, и я продолжал находить новые бревна и фрезеровать их. Мне не потребовалось много времени, чтобы почувствовать, что мне нужно больше производства, поэтому я перешел на мельницу Lucas, но, как ни странно, не с насадкой для резки плит бензопилой. Я купил его только с циркулярной пилой, которая пилила намного быстрее. Затем я перешел на ленточнопильный станок, затем на большой круглопильный станок, потом обратно на ленточнопильный станок, и только потом снова на цепную пилу для станка Лукаса.



Скотт Вундер (давным-давно) со своей новой мельницей Lucas, только что впервые настроил ее.

Мне всегда нравилась фреза Lucas, и как только стали входить в моду широкие плиты с живым краем, имело смысл использовать Lucas с насадкой для распиловки цепной пилой для резки больших бревен. Мельница, которую я использую сейчас (более крупная мельница Лукаса), представляет собой серьезное обновление для проталкивания бензопилой бревна и действительно делает процесс более приятным. У меня все еще есть шум двигателя, и мне нужно довольно часто затачивать пилу, но опилки и пары не бьют прямо мне в лицо, и мне не нужно так много работать, чтобы протолкнуть пилу через пропил. Теперь самое сложное — убрать плиты с дороги, поскольку мельница Lucas может резать до 60 дюймов в ширину, и они становятся довольно тяжелыми.



Эта плита из сибирского вяза переработала мельницу Лукаса.



Большинство бревен белой сосны не такие широкие, как это, которое также было распилено на мельнице Лукаса.



Это бревно платана идеально подходит для бензопилы Lucas.

Написать это меня побудило, потому что хоть я и перешел на лесопилку Lucas для своей лесопильни, я по-прежнему много работаю бензопилой, и хочу напомнить или призвать всех не забывать о бензопиле как о средстве фрезерования. Не думайте, что вам нужна «пилорама» для производства качественных пиломатериалов или что, если у вас есть «пилорама», вам больше не нужна бензопила. Вы не получите ошеломляющих производственных показателей, но вы все равно можете фрезеровать практически в любое время с помощью бензопилы. Я постоянно вспоминаю об этом, когда вижу сообщения от других о большом и красивом дереве, которое они срубили, просто поднеся свою бензопилу к дереву.



Даже если я не использую ее для фактического фрезерования, есть много случаев, когда бензопила все еще вступает в игру, будь то ручная работа или на какой-либо мельнице, и я все еще поражен простотой всего этого. Я использую бензопилу для грубой обработки каминных полок, которые мы вручную вытаскиваем из труднодоступных мест, и для распиловки больших бревен на четвертинки для дальнейшей обработки на лесопилке.



Эти четвертинки из белого дуба теперь готовы к распиловке на пиломатериалы после продольной распиловки вручную бензопилой.



Я также вручную использую бензопилу для грубой обработки бревен в труднодоступных местах, например, в этой будущей каминной полке из вяза.

Каждый раз, когда я выполняю какую-либо работу с бензопилой, особенно если это часть процесса фрезерования, я всегда вспоминаю свои ранние годы и ценю то, что она может сделать. Я думаю, мне действительно нравится идея знать, что если бы мне нужно было, может быть, если бы я оказался на острове, полном больших деревьев (и большого количества бензина), я мог бы вырезать все, что мне нужно, с помощью бензопилы — может быть, с насадкой. , но все же, просто бензопила.



Не стесняйтесь присылать мне фото фрезеровки вашей бензопилой, и я буду рад опубликовать его здесь со ссылкой. Я уверен, что каждый хотел бы увидеть, что возможно с бензопилой/бензопилой.

как сделать самому по чертежам? Самодельная мини-пилорама из бензопилы Урал

1. Что вам нужно?
2. Сборка своими руками
3. Полезные советы

Лесопилка дома не обязательно должна быть профессиональной установкой. При изготовлении для себя досок размером в три-четыре куба подойдет агрегат на базе бензопилы. Такое оборудование несложно изготовить самостоятельно и обойдется недорого. При этом срок службы такой пилорамы довольно большой, что позволяет обеспечить стройматериалами не только себя, но и соседей.

Что тебе нужно?

Чтобы сделать пилораму из бензопилы, важно заранее подобрать все необходимые инструменты и материалы.

• В первую очередь необходимо определиться с моделью пилы, которая будет взята за основу устройства. Лучше всего выбирать варианты, имеющие не менее двух лошадиных сил. К таким бензопилам относятся «Урал», «Штиль», «Дружба» и многие другие.

• Когда станет известно, какой инструмент будет использоваться, можно составить чертежей … Лучше всего для каждой пилорамы рисовать индивидуальную схему, так как материалы для ее изготовления могут сильно различаться. Чтобы было проще, можно использовать в качестве примера готовые чертежи, на которых подробно показана самодельная пилорама из бензопилы.

• Помимо бензопилы вам понадобятся различные пиломатериалы, стойки, гвозди и шурупы для крепления. Если конструкция лесопилки предполагается из металла, то обязательно наличие сварочного аппарата и электродов. Иногда бензопилы заменяют электроинструментом или просто берут отдельный двигатель, подходящий по мощности и работающий от электричества.

• В том случае, если лесопилка будет использоваться для распиловки деревьев большого диаметра, может понадобиться 9Шины 0011 с длинными цепями. Корпус лучше всего делать из уголка, который достаточно хорошо переносит вибрации. Также понадобятся направляющие, ролики и подшипники. Пила будет двигаться по мере того, как вы будете резать древесину, и для этого потребуется веревка, шнур или трос.

• Металлические уголки можно заменить квадратными трубами или даже простой сантехникой. Самое главное, чтобы выбранный профиль имел необходимую прочность. Идеальным вариантом изготовления каркаса является швеллер, который отличается простотой монтажа и надежной фиксацией. Металл поддерживается не только его способностью выдерживать очень тяжелые бревна, но и устойчивостью к влаге и ее резким изменениям.

• Основу лесопильной конструкции также можно сделать из дерева, даже дешевле получится. Однако в этом случае снаряжение не будет таким прочным и долговечным. При этом важно обеспечить качественное крепление с помощью саморезов или шурупов.

Сборка своими руками

Сделать пилораму на базе бензопилы самостоятельно довольно просто.

• Начать нужно со сборки основания, для чего используются трубы и уголки. В этом случае не следует сразу приступать к установке. Для начала необходимо сложить все элементы и проверить, насколько ровными получились соединения с помощью уровня. После этого можно соединять металлические детали между собой при помощи сварки.

• На следующем этапе получившееся прямоугольное основание следует усилить несколькими стяжками . Это могут быть металлические трубы. Завязки желательно крепить на одинаковом расстоянии друг от друга. В этом случае для крепления можно использовать болты.

• Более тонкий металлический профиль следует приварить поверх основания лесопильной конструкции . Это необходимо для того, чтобы бревна не отваливались от оборудования при распиловке. Также необходимо приварить направляющее сечение. Желательно, чтобы все направляющие вращались, тогда бревно будет двигаться плавно, а устройство будет работать с минимальными усилиями.

• Если стяжки из круглых труб, то можно обойтись и без поперечных направляющих. Дерево будет двигаться по ним легко, но не так сильно, как по вращающимся.

• Когда рама полностью собрана, ее можно установить на стойки. В качестве них можно использовать стальные уголки . Их следует приварить по углам основания. Чтобы конструкция была более прочной, между стойками можно установить раскосы. Для этого нужно использовать сварочный аппарат.

• Теперь можно приступить к сбору каретки для режущего компонента. Как правило, это прямоугольник, состоящий из металлических труб, поддерживаемых парой стальных полос. Для повышения устойчивости конструкции между стенами прямоугольника и полос следует установить откосы. Под планками крепятся ролики, отвечающие за перемещение режущего элемента по основной части пилорамы. После этого к одной полосе необходимо приварить трубу и соединить ее с прямоугольником, чтобы получить место для крепления пилы.

• После изготовления тележки можно переходить к фиксации бензопилы. Это делается разными способами. Чаще всего для фиксации пилящего элемента используются металлические стяжки или хомуты. Этот метод очень надежен и позволяет избежать повреждения корпуса пилы. При необходимости тележку можно дополнить поперечинами из металлических труб.

• Вы также можете закрепить пилу за полотно с помощью цепи. Однако этот вариант не так надежен. Кроме того, придется рассверливать полотно. Плюсы такой установки в том, что цепь на пиле не так сильно вибрирует, а пропилы получаются более ровными.

• При желании пилораму можно дополнить механизмом, который будет регулировать толщину доски. Это значительно облегчает работу и делает полученный материал качественнее. Есть два способа регулировки. Первый предполагает, что режущий элемент остается неподвижным, пока бревно поднимается. Этот метод хорош для распиловки небольших бревен, чтобы уменьшить наклоны и ускорить процесс распила. Второй основан на том, что бревно остается неподвижным, а пила будет подниматься и опускаться по линейке. Однако детально продумывать эти конструктивные элементы желательно еще на этапе создания чертежей.

• Деревянная конструкция пилорамы собирается по тому же принципу, что и из металла. Основное отличие только в материале. Конечно, такой каркас можно собрать еще быстрее и проще. В этом случае вам даже не понадобится сварочный аппарат. Единственное условие для деревянной пилорамы – она должна находиться в надежном укрытии от дождя, снега и т.п.

В последнее время большим спросом пользуется мини-пилорама, состоящая только из прямоугольного ограничителя-насадки. Как правило, изготавливается из металлического профиля. Его фиксация производится на пластине пилы, в месте крепления цепи. При этом насадку следует опустить на прочно закрепленное бревно, а затем провести по нему пилу. … В итоге получается плата.

Специалисты считают, что переносная модель пилорамы должна быть оснащена ручкой, которая будет располагаться в верхней части ограничителя. Это сделает работу с устройством проще и эффективнее.

Мобильная конструкция удобна тем, что ее можно транспортировать и быстро собирать и разбирать. Однако у него есть несколько существенных недостатков. Приходится все время держать в руках, что может привести к неровностям досок.

Полезные советы

Специалисты, давно работающие с домашними пилорамами на базе бензопилы, выявили множество особенностей, возникающих при работе с ними.

• Для резки бревен большого диаметра вам понадобится пила большей мощности и более длинная шина. Желательно заранее продумать, как массивные деревья будут загружаться на устройство. Идеально, если будет использоваться вилочный погрузчик. Также можно создать специальный механизм или использовать домкраты.

• Важным моментом является фиксация лога. В процессе распиловки он не должен вращаться, чтобы получившиеся доски были ровными по всей длине. Не должны «люфтить» и направляющие для бензопилы и тележки. Поэтому рекомендуется их укреплять.

• При выборе бензопилы стоит смотреть только варианты с наибольшей мощностью … Это облегчит изготовление досок. Конечно, электропила – хороший вариант с экономической точки зрения. Ведь электричество, как источник энергии, выгоднее.

• Если вам нужна мощная пила и при этом сэкономить деньги, вы можете использовать электродвигатель … Это оставляет планку для пиления.

• Цепь должна быть выбрана для рыхления, чтобы увеличить рабочую скорость. Оптимальный вариант, если шаг цепи 3/8. Причем желательно выбирать варианты из твердых сплавов. Если использовать простые цепи, они не прослужат очень долго.

• На этапе расчетов важно предусмотреть наибольшую и наименьшую длину бревен, которые планируется распилить. Самые длинные должны легко помещаться, а короткие не должны проваливаться между двумя рельсами.

• Важным параметром является высота пилорамы. Ведь оптимально, если работа на нем не сопровождается болями в спине и при этом не приходится поднимать тяжелые бревна слишком высоко. Конечно, если исходный материал легкий, то агрегат лучше сделать повыше. В противном случае стоит отдать предпочтение низкой конструкции.

• Распиловка бревен может осуществляться нижней и верхней частью бруса … В первом случае опилки будут лететь в сторону пилы и соответственно забивать ее. Что касается верхнего варианта, то отходы будут выброшены в сторону. Это позволит бензопиле работать намного дольше и избежать простоев, необходимых для очистки пилы.

• При пилении цепь часто растягивается и ее приходится натягивать … Поэтому специалисты рекомендуют устанавливать пилу так, чтобы был доступ для ее натяжения. В этом случае лучше отдать предпочтение установке бензопилы, когда положение ручки зафиксировано. Эта опция позволяет значительно упростить процесс резки. Чтобы резать с постоянной скоростью, важно выбрать трос или веревку, которые не будут тянуться.

В этом видео вы узнаете, как сделать тележку для бревен.

Комментарий успешно отправлен.

Рекомендуем к прочтению

Ручное фрезерование пиломатериалов бензопилой (лесной форум на permies)

Эй, Майк!

Спасибо, что поделились видео, очень приятно посмотреть.

(Фред М. и Иззи, если вам когда-нибудь понадобится деревянная рама или один из моих других эклектичных наборов навыков, я бы хотел вернуться на «настоящий юг» погостить… Фред М. извините, если я собираюсь чтобы каким-либо образом опровергнуть некоторые ваши советы… извините)

Майк, среди моих многочисленных эклектичных навыков я работаю пильщиком, лесоводом, лесорубом и мастером по дереву в нескольких народных традициях. Я владел несколькими цепными пилорамами (до 3 м или 8 футов, но теперь только 1,6 м), несколькими ленточнопильными станками, парой поворотных лезвий и начинал как «карьерист», прежде чем стать «румпелем». в настоящих традиционных методах изготовления досок. Я делал это как с европейскими, так и с азиатскими модальностями ручной распиловки, а также с водяными мельницами и створчатыми мельницами. Таким образом, ваша идея взять «правильно настроенную» цепную пилу и участвовать в «гонках на досках» (или риппинге) с ее помощью более чем правдоподобна. Я дам вам основные действия, которые вам нужно знать, но которые не показаны в фильме. и это не так сложно, как многие скажут вам (хотя и медленнее, чем производственная мельница с ленточным или круглым лезвием).

Прежде чем я начну, в качестве отказа от ответственности:

Цепная пила и работа с деревом смертельны! Не думай иначе. Чем больше ты это делаешь, тем больше костей и плоти ты дашь ему… Я знаю это не понаслышке. Вас порежут, независимо от того, насколько вы в безопасности. Вас настигает не «воображаемый риск» (парни в видео находятся в безопасности, не считая того, что могут стать глухими или слепыми), а скрытый реальный риск (укус пчелы и падение с пилой… такое уже было) Так что просто знайте, что вы должны принять все возможные меры предосторожности, но понимать, что вы все равно пострадаете, если будете выполнять эту работу в течение любого промежутка времени, независимо от того, насколько вы в безопасности. Защитная одежда — это хорошо, но я видел, как многие в тропиках (белые мужчины) падали от теплового удара из-за тяжелого защитного снаряжения от бензопилы… Я этого не делаю. Я полагаюсь на свою кость и мускулы, чтобы держать меня подальше от лезвия, а также на очки и простые беруши для других мягких мест, которые нуждаются в реальной защите при выполнении этой работы. Вы выбираете в соответствии со своим уровнем комфорта и ЗНАЕТЕ риски. Держите других подальше, хотя парень, стоящий перед цепной пилой, «присматривающий» за «Сойером», находится именно там, где он («тендер») чаще всего стоит (хотя он должен иметь защиту для глаз и ушей). Цепь не будет улетай и убей кого угодно, он просто перестанет крутиться 99,9% времени. «Подъем» – самая большая проблема в «гонках на досках», и вы узнаете об этом из первых рук из «бревна и пилы», когда они преподают вам этот урок на собственном опыте.

Шаг первый:

Получите правильное «дерево» из пиломатериалов, затем сделайте «бревно», затем разделите его на «болты», затем начертите свои «бруски». Не знаете слов и того, что такое правильное пиломатериалы … тогда читайте много или работайте с пильщиком, который имеет как минимум 20-летний опыт работы по фрезерованию кустов. Я мог бы продолжать писать только на первом шаге и заполнить целый том текста.

Шаг второй:

Подготовьте ваш болт для фрезерования с помощью некоторых модных «собачек» (на этом этапе он действительно должен быть свободен от коры, особенно для начинающих). «Уложите» конец болта с помощью уровня, отметив линии отвеса и уровня креста. Затем обведите тушью контур конца «бруска», который вы собираетесь сделать. Затем от угловых точек вашего спроецированного «косяка» проведите жирную или чернильную линию (мел сдувается), сделанную болтом, к угловому контуру на другом конце болта. Это линия, по которой вы мчитесь (режете). Теперь пришло время «очистить брус от болта», удалив «закругления плиты» со болта.

Шаг третий:

Подготовка к фрезерованию «бруска». Теперь вы должны выяснить, что вы хотите от бруса, так как это можно было бы сделать сейчас и просто иметь большую древесину, или, если вам нужны доски, вам нужно знать, какого они должны быть размера (не забудьте запомнить «пропил отходы», вызванные толстым полотном бензопилы.) Также не пытайтесь резать что-либо тоньше 30 мм, оно того не стоит. После того, как вы сделали свой выбор, вы собираетесь щелкнуть линии, которые представляют собой доски, а для начинающих (или когда я не тренируюсь) вы также должны щелкнуть дополнительную линию, которая представляет собой «пропил», оставленный самим разрезом. Это поможет вам не сбиться с пути.

Шаг четвертый:

Скоро начнется фрезерование, и у вас должна быть самая большая бензопила, которую вы можете получить, с шиной минимум ~ 1 м (чем длиннее, тем лучше), и она должна быть перекинута с помощью «рвущейся цепи», а не «креста». резать.” Так что вам придется купить один или «подточить» (последнее требует больших навыков заточки, которые, как я нахожу, есть у немногих). Если вы не можете держать этот станок перед собой, полностью вытянув руки, с планкой и цепь включена, а двигатель работает хотя бы полминуты, у вас действительно недостаточно сил, чтобы выполнять эту работу безопасно и эффективно. (сначала приведите себя в форму) Если вы альпинист, как и я, вы должны быть в состоянии сделать это с одной рукой, вытянутой в сторону, с пилой на полном идеальном ходу, с любой пилой, с которой вы лазите, или вы считаетесь несовершенным в безопасно пользоваться пилой.

Начните пилу с конца бруса между «линиями пропила», которые вы сделали ранее, которые теперь должны продолжаться по всей длине бревна и опускаться за край на конце бруса, очерчивая все, что вы собираетесь резать. Некоторым нравится стоять на бревне спиной к направлению тяги, в то время как другие начинают этот распил лицом к концу. (последнее может быть более точным, но гораздо более рискованным для «отталкивания» от грифа). Когда вы закончите «черновую обработку», вы должны почти выйти из первого бака с топливом, а концы бруса должны быть полностью забиты, а длина бруса должна иметь очень прямые, аккуратные и четкие «канавки с прорезью» или « папа”, чтобы следовать при изготовлении досок. Я также рекомендую новичкам делать пропилы с обеих сторон бруса (контуры досок) и чтобы ваш «папа» не был глубже в начале процесса пропила, чем глубина зуба цепи плюс 20 мм плюс-минус.

Шаг пятый:

«Освобождение плит». Теперь вы готовы приступить к фрезерованию некоторых досок, но есть очень важный момент, о котором забывают многие, даже те, кого некоторые называют опытными пильщиками, а именно оставлять доски прикрепленными друг к другу, пока они все не будут вырезаны. Я оставляю их прикрепленными с небольшим «привкусом» дерева на обоих концах, а затем прикрепляю косяк, чтобы «очистить их». Помните, что при выполнении этой работы необходимо оставлять как можно большую часть шины и режущей цепи в древесине, чтобы все работало гладко, прямо и точно. Только когда у вас есть «часы» (год?) опыта, вы можете делать то, что видите на видео, так как он использует слишком много работы наконечником, чтобы быть безопасным или производить качественные доски, которые, возможно, были нормально для своих целей.

Это основы “гоночных досок” из дерева с помощью бензопилы. Я не думаю, что что-то забыл, но отредактирую, если люди обнаружат, что чего-то не хватает. Это еще очень, очень много, но вы узнаете это на опыте от лучшего учителя, чем я, которым является дерево и ваша пила.

Удачи.

j

Использование переносной лесопилки для изготовления собственных пиломатериалов – Новости Матери-Земли

1 / 5

Лесопилка Granberg Alaskan достаточно компактна, чтобы ее можно было взять с собой в лес.

Фото Карен Кеб

2 / 5

Плиты, соединяющие два бруса 2 на 4, помогают первой бензопиле автора распилить сосновое бревно.

Фото Карен Кеб

3 / 5

Вы, конечно, не будете заниматься лесопильным бизнесом с этой установкой, но вы сможете распиливать и использовать бревна, на которые и не подумали бы тащить мельница.

Фото Карен Кеб

4 / 5

Ленточная пила Hud-Son Homesteader достаточно легкая, чтобы ее можно было легко переместить в место для хранения в сарае или гараже, когда она не используется.

Фото Карен Кеб

5 / 5

Ленточнопильный станок Hud-Son Homesteader обрабатывает бревна диаметром до 21 дюйма.

Фото Карен Кеб

❮❯

Вам регулярно нужны пиломатериалы для приусадебных проектов, но вы устали платить высокие цены за доски в местном магазине товаров для дома? Подумайте о приобретении небольшой переносной лесопилки, чтобы самостоятельно распиливать пиломатериалы. Доступ к портативному оборудованию для фрезерования пиломатериалов позволяет создавать пиломатериалы идеального размера для всех ваших проектов «сделай сам».

Ленточнопильные станки

работают быстрее и отбрасывают меньше древесины, чем бензопилы, но легкий вес и меньшие размеры цепных пил значительно повышают портативность. Строительство из самодельных пиломатериалов займет немного больше времени, независимо от того, какую переносную пилораму вы выберете, но отдача огромна в виде удовлетворения, экономии и возможности точно контролировать размеры ваших досок в соответствии с вашими проектами.

Здесь мы описываем два варианта портативной лесопилки: бензопилу Granberg Alaskan Small Log, которая стоит около 200 долларов, и ленточнопильный станок Hud-Son HFE 21 Homesteader по цене 2600 долларов.

Бензопила Granberg для мелких бревен на Аляске

Фрезерные приспособления для бензопилы

, такие как цепная пила Granberg Alaskan Small Log, состоят из каркаса для удержания пилы и цепи, оптимизированной для распиловки, которая позволяет бензопиле пилить бревно по длине. Они намного медленнее, чем ленточнопильные станки, но их меньший вес означает, что вы можете взять с собой в лес цепную пилу. Модель Small Log будет резать бревна диаметром менее 20 дюймов.

Фреза Granberg Alaskan включает в себя опциональные бруски для первоначальной резки, 20-дюймовую шину для цепной пилы и специальные рыхлительные цепи, подходящие для вашей бензопилы. Фреза предназначена для крепления болтами к цепной пиле без сверления. Сборка занимает около 20 минут. Чтобы просмотреть серию видеороликов, демонстрирующих сборку мельницы Granberg Alaskan и ее возможности фрезерования, перейдите в раздел Варианты переносной лесопилки: ленточнопильные станки и станки с цепной пилой.

Когда я тестировал эту мельницу, у меня было большое скопление твердых сосновых бревен и досок после часа резки. На изготовление самых широких (длиной 8 футов) разрезов уходило от четырех до шести минут. Модель мельницы Granberg Alaskan Small Log будет производить распилы толщиной от полдюйма до 13 дюймов.

Эта бензопила работала у меня безупречно, и наша силовая головка бензопилы Husqvarna без проблем приводила в движение рыхлую цепь. Вы, конечно, не пойдете на лесопильное дело с этой установкой, но вы сможете распиливать и использовать бревна, которые вы и не подумали бы тащить на лесопилку.

Ленточнопильный завод Hud-Son Homesteader

Портативный ленточнопильный станок Hud-Son Homesteader легко перемещается, прост в использовании и способен обрабатывать бревна диаметром до 21 дюйма. Он прибыл на поддоне, который я переместил в свой магазин с помощью тракторного погрузчика. Другим вариантом было бы распаковать поддон и отнести отдельные части к месту сборки.

Наш Hud-Son HFE поставлялся с системой гусениц, собранной на болтах, на правильную сборку которой у меня ушло около часа, с параллельными рельсами, но стоит быть дотошным, когда дело доходит до выравнивания вещей и их установки по отвесу. Руководство и несколько обычных ручных инструментов — это все, что мне нужно для выполнения этой настройки.

Ленточнопильный станок

Hud-Son’s Homesteader оснащен бензиновым двигателем мощностью 6,5 л. с. Я прикатил бревно из черного ореха на гусеницу и закрепил его с помощью «бревенчатых собачек», которые были в комплекте. Я отрегулировал глубину первого пропила, завел двигатель, включил подачу охлаждающей воды, чтобы лезвие оставалось прохладным и смазанным, и отрегулировал дроссельную заслонку на полную скорость, чтобы включить центробежную муфту. Ух ты! Я пилил.

Меня впечатлила легкость, с которой я мог создавать пиломатериалы от полдюйма до 19дюйма толщиной (максимально возможная ширина доски). Посмотрите видео о Hud-Son Homesteader в действии на сайте Portable Sawmill Options.

В первый же день я смог превратить несколько бревен в сотни досок пригодных для использования пиломатериалов, что особенно впечатляет, учитывая, что я никогда раньше не фрезеровал древесину на ленточной пилораме. Когда я закончил на выходных, я легко переместил всю установку в место хранения в своем сарае.

Если бы я мог выбрать только одну лесопилку, я бы выбрал цепную пилу Alaskan, потому что она совершенно портативна и дешевле.
