Во время строительства или ремонта дома иногда появляется необходимость красиво обточить край доски. Нецелесообразно покупать для этого дорогостоящий фрезер, ведь неплохую рабочую модель можно изготовить своими руками. Для создания конструкции подойдёт электрическая дрель, поскольку она имеет тот же принцип передачи крутящего момента на шпиндель.
Конструкция и алгоритм сборки
Из-за невысокой мощности и количества оборотов дрели получится сделать только лёгкий фрезер по дереву. Для эффективной работы следует надёжно закрепить инструмент на столе, а заготовку перемещать по нему. Если создать конструкцию, где фрезер расположен сверху, то получится изготовить предметы со сложной формой. Каждому мастеру удобнее работать с инструментом, имеющим свои конструкционные особенности, поэтому идеального варианта, изготовленного своими руками, для всех не существует. Все модели различаются креплениями, а также расположением электрической дрели.

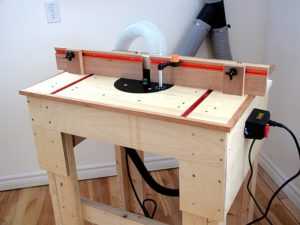

Фрезерный стол
Фрезерный столОбрабатывать торцы заготовки и создавать пазы для соединения деталей удобнее всего с использованием фрезерного стола, на котором выступает инструмент.
Он имеет простую форму, его легко собрать своими руками.
В качестве основания удобнее всего использовать верстак.
Для создания этой модели фрезера понадобятся следующие материалы и инструменты:
- Верстачный стол;
- Электролобзик;
- Деревянная планка;
- Хомуты;
- Упоры;
- Шуруповёрт;
- Металлические уголки;
- Дрель.
Собирать конструкцию необходимо по особой технологии. Чтобы сделать инструмент своими руками, следуют пошаговой инструкции:
- Нужно перевернуть крышку верстака и прорезать в нём большое отверстие электролобзиком. Его размер должен быть на 5 мм больше, чем диаметр предполагаемой фрезы.
- Теперь необходимо установить планку перпендикулярно столу. Её следует расположить в самом центре отверстия параллельно боковой стороне стола. При этом, ось шпинделя дрели, которая будет крепиться сверху, должна совпадать с центром отверстия. Закрепить её можно при помощи шуруповёрта и уголков.
- При помощи хомутов и упоров корпус дрели прикрепляется к планке. В начальном положении патрон дрели должен находиться под крышкой, а фреза, которая закреплена в нём, выступает.
Во время работы древесные заготовки двигаются по столу, а при упоре в шаблон начинается фрезеровка. Дрель можно прикрепить любым другим удобным способом. Главное проследить, чтобы центр отверстия находился под осью фрезы, а патрон и выключатель располагались удобно. Также перед работой нужно проверить, чтобы все элементы конструкции были надёжно и ровно закреплены.
Простой фрезерный станок
Сделать фрезерный станок для работы по дереву не составит много труда. Конструкция включает в себя три основных детали — подошва, стойка, косынка. Их можно вырезать из фанеры своими руками. Кроме данных элементов для сборки потребуются следующие предметы:
- Электролобзик;
- Корончатое или перьевое сверло;
- Хомуты;
- Болты, саморезы, иные крепёжные элементы;
- Дрель;
- Кусок тонкой резины (линолеум).
Инструкция для сборки станка:
- Для создания подошвы на фанере рисуется квадрат, стороны которого равны ширине дрели. Затем с двух прилегающих сторон добавляют к нему полоски, равные толщине фанеры. Отмечается центр расположения инструмента, а затем проделывается отверстие корончатым или перьевым сверлом.
- По намеченной линии вырезается подошва. Затем скругляется угол, который противоположен месту соединения стойки и косынки. С обратной стороны фанеры под местом крепления стойки просверливаются отверстия (4 мм). Они нужны для углублений под головки саморезов при помощи 8 мм сверла. Это необходимо, чтобы шляпки винтов не выступали и не царапали стол, образовывая перекос.
- Элементы из фанеры следует расположить ровно перпендикулярно друг другу и закрепить. Подошва устанавливается горизонтально, вертикально на ней крепится стойка при помощи винтов, а косынка прилегает одной стороной к подошве, а второй – к стойке. Она необходима для обеспечения жёсткости конструкции.
- В подошве проделывается отверстие для выхода инструмента.
- Стойка по ширине делается такой же, как и дрель, а её длину следует увеличить на 20 мм.
- На стойку при помощи хомута крепится дрель (следует перетянуть её чуть выше патрона). Дополнительно её фиксируют упором с тыльной стороны устройства (или вторым хомутом, расположенным под ручкой).
- Под подошву приклеивается кусок тонкой резины для плавного скольжения.
- Отмечается положение дрели при инструменте, который опущен ниже подошвы.
Важно! Для удобства применения подошву можно вырезать из оргстекла.

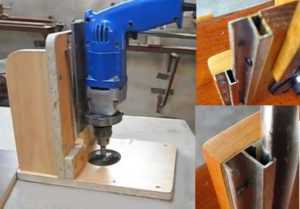

Вертикальный фрезерный станок
ПримерЭтот простой инструмент, сделанный своими руками из подручных материалов успешно справится со многими задачами. Для его изготовления потребуются следующие материалы и инструменты:
- Несколько листов плотной фанеры или ДСП;
- Хомут для фиксации дрели;
- Болты, саморезы;
- Перьевое сверло или сверлильная коронка на 40 мм;
- Металлические уголки;
- Набор слесарных инструментов.
Для изготовления вертикального фрезера можно использовать любые обрезки фанеры, куски реек, тонкие доски. Процедура воссоздания фрезера выглядит следующим образом:
- Из фанерных или ДСП листов собирают основу для фрезера, в состав которой входит основание (оно располагается горизонтально) и вертикальная часть. На неё и крепится сама дрель. Размеры основы следует рассчитывать индивидуально в каждом случае. Они зависят от габаритов электрической дрели.
- В середине горизонтального основания следует просверлить отверстие, диаметр которого равен 40 мм. Оно будет использоваться для получения доступа инструмента к заготовкам.
- На вертикальную стойку следует прикрепить хомут при помощи болта. После этого происходит закрепление дрели в хомуте. Делать это нужно так, чтобы кончик её патрона не доставал несколько мм до горизонтальной подошвы.
- Для создания более устойчивого положения дрели её закрепляют сверху деревянным бруском. Он работает как дополнительный упор.
Важно! В таком устройстве для изменения глубины реза используется регулировка положения дрели при помощи хомута.
Преимущества и недостатки самодельного инструмента
В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.
Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.
В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.
Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.
Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.
2lzz.ru
Фрезер из дрели (простая насадка)
Всем привет, предлагаю к рассмотрению интересную и простую насадку для дрели, которая превратит обычную дрель во фрезер. Делается насадка очень просто, она изготовлена из дерева. Со своими задачами самоделка справляется вполне нормально. Конечно, качество и быстрота работ будет зависеть от состояния дрели и ее мощности. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.
Материалы и инструменты, которые использовал автор:
Список материалов:
– доска;
– 4 шурупа;
– два винта с гайками;
– брусок;
– необходимые насадки для фрезера.
Список инструментов:
– дрель;
– наждачная бумага;
– зажимы;
– ножовка по дереву;
– линейка, маркер, штангенциркуль.
Процесс изготовления самоделки:
Шаг первый. Два круга

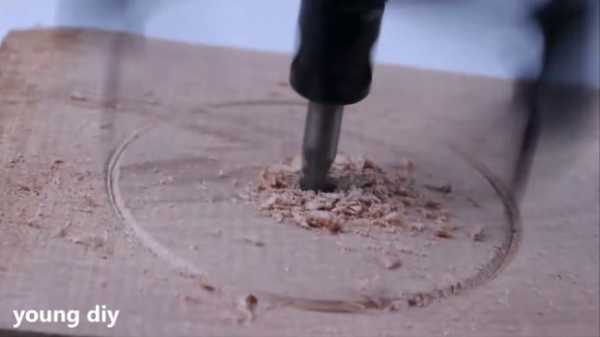

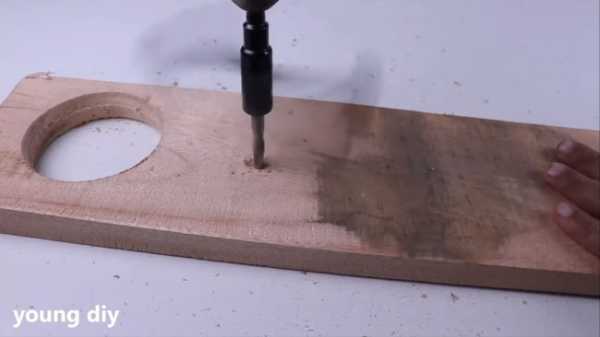

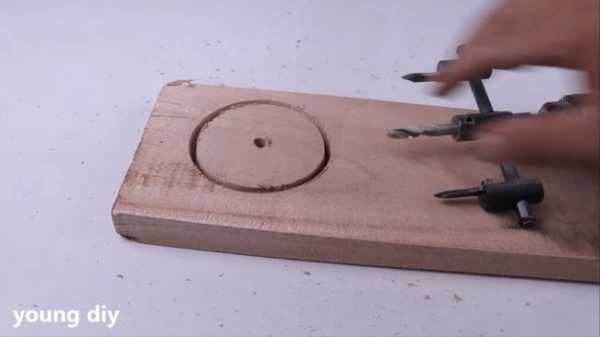

Сначала нужно вырезать из дерева два кругляка, для этого работаем дрелью. Один круг будет потом переделан в кронштейн для установки насадки на дрель. Ну а другой круг будет работать как упорная плоскость для фрезера.
Вырезанные круги при помощи шуруповерта шлифуем наждачной бумагой, как на токарном станке.

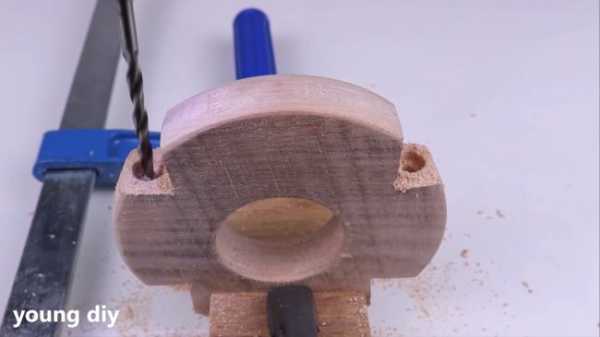

Внутри деталей автор просверлил отверстия коронкой.
Шаг второй. Кронштейн

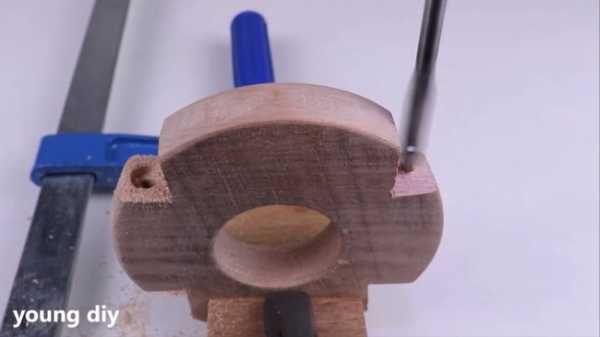

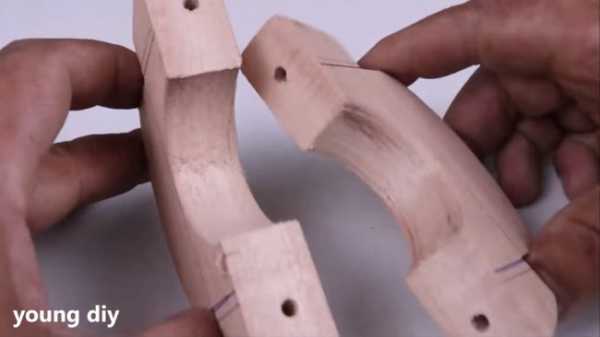

Из одного кругляка из дерева сделаем кронштейн для установки насадки на дрель. Устанавливаться насадка будет в ту часть дрели, где крепится передняя ручка. Делаем замеры, а потом отрезаем от круга лишнее, как автор, чтобы можно было устанавливать винты с гайками, и сверлим под них отверстия. Ну а в итоге разрезаем кронштейн на две половинки, чтобы его можно было потом стягивать.
Шаг третий. Сборка конструкции

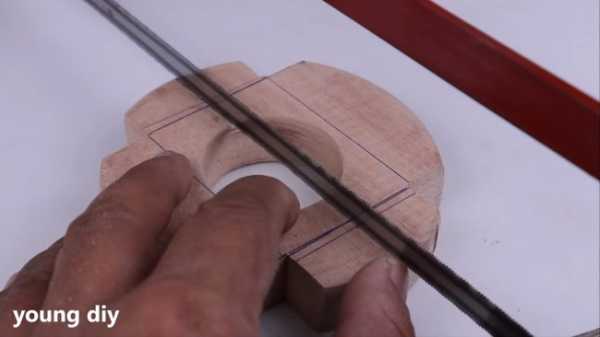

Чтобы соединить две детали, нам понадобится вырезать две стойки, для этих целей подойдет брус. Сверлим отверстия, а потом все стягиваем при помощи шурупов.
После этого останется установить дрель и испытать насадку.
Зажимаем насадку на дрели, а в патрон устанавливаем необходимую фрезу по дереву. Работает машина довольно неплохо, а собрана она просто из доступных материалов. Надеюсь, самоделка вам понравилась. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Фрезер из дрели своими руками (19 фото + описание)
Сделал самодельный ручной фрезер из дрели своими руками, фото изготовления и подробное описание прилагается.
Привет всем! Вообщем занялся я изготовлением мебели для себя. Понадобился мне фрезер, при изготовлении крышки стола, чтоб сделать Т-образный паз под Т-образный профиль. Решил сделать приспособление под дрель, типа фрезера.

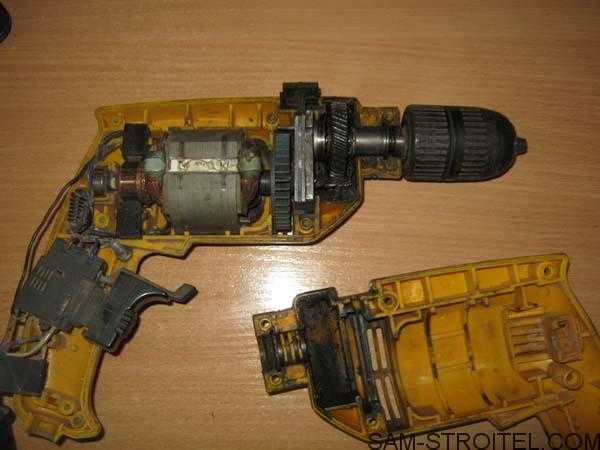

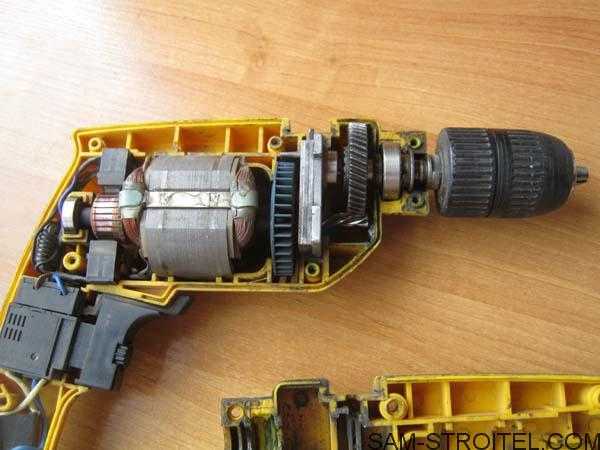

Нашлась старенькая ударная дрель, которой я не пользовался. Вообщем убрал две втулки метало графитовую опорную и медно-графитовую. Поставил в место них подшипники, сделав посадочные места под них.

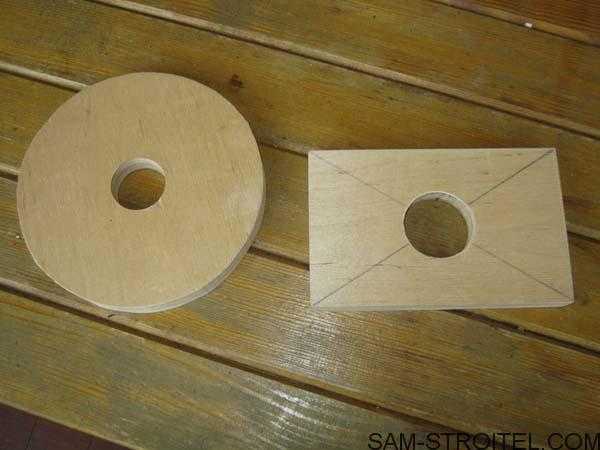

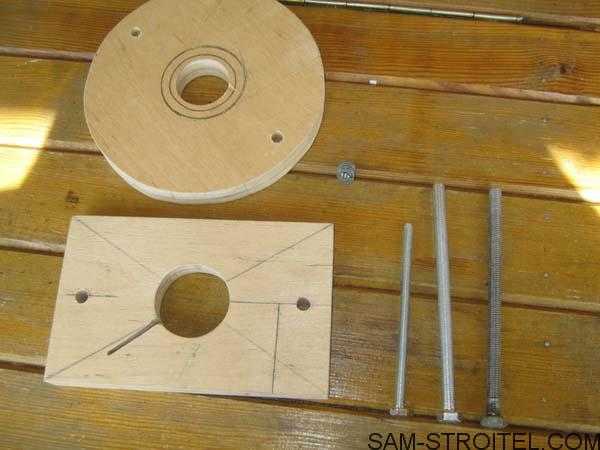

Затем, вырезал из фанеры толщиной 20 мм, вот такие две заготовки.

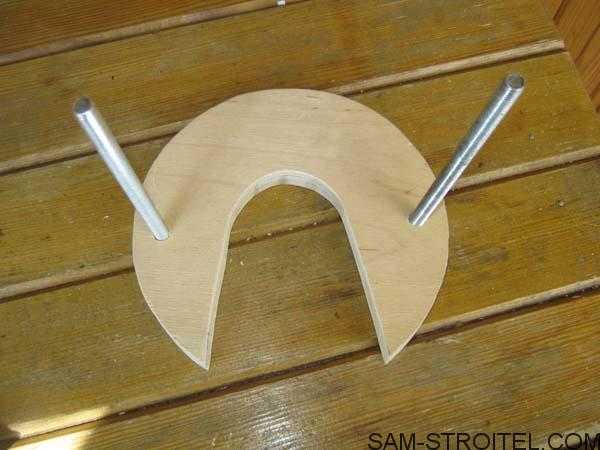

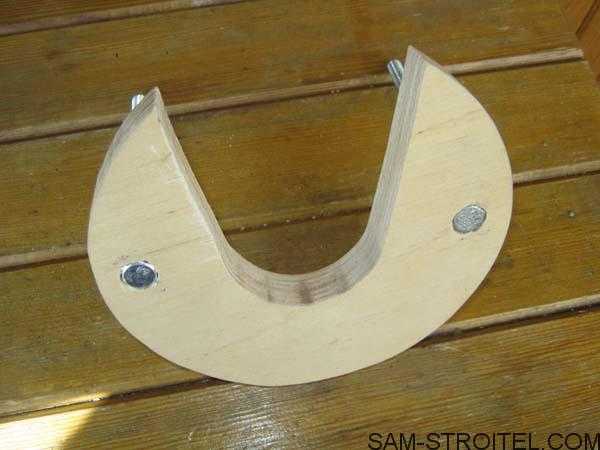

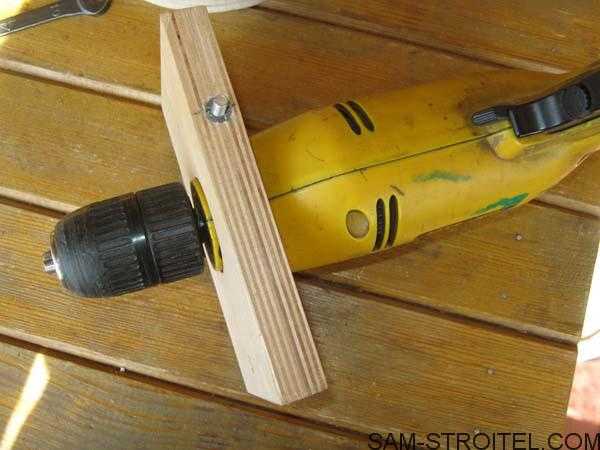

Взял три болта и мебельную гайку, и просверлил отверстия в заготовках.

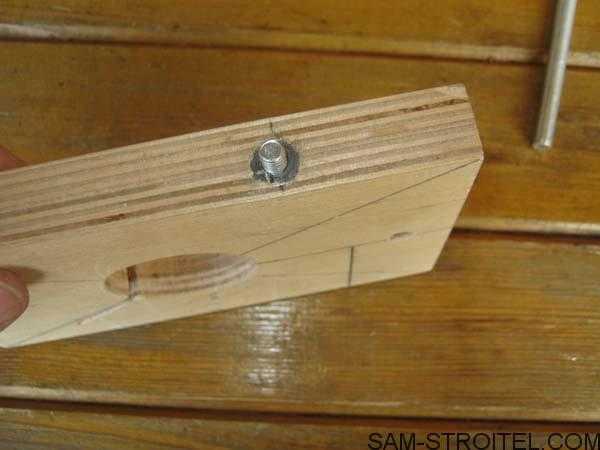

Просверлил сквозное отверстие под болт для зажима и закрутил гайку с другой стороны.

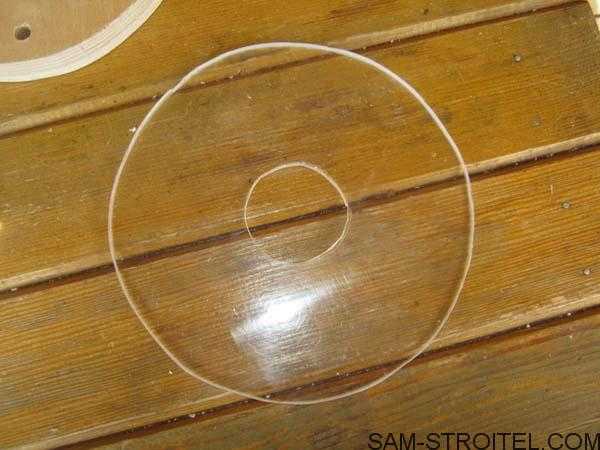

Из оргстекла вырезал вот такую накладку, чтобы фрезер лучше скользил.
И посадил на саморезы под заподлицо.

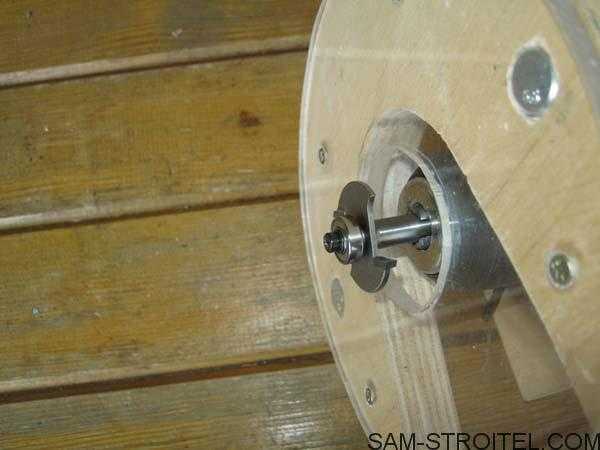

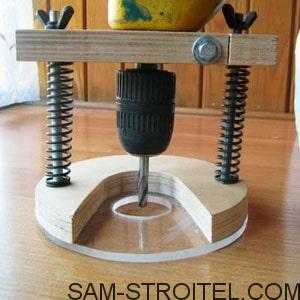

Высоту (вылет фрезы), буду регулировать гайками-барашками.
Ну вот, получился у меня такой самодельный фрезер из дрели своими руками. Конечно, для потока он не годится, но для разовых работ вполне хватает.
Автор самоделки: Nixon-by г. Гомель. Беларусь.
sam-stroitel.com
Как сделать фрезер из дрели своими руками
Технология самостоятельной сборки фрезера из дрели
В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы.
Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели.
Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.
Принцип работы фрезера
Фрезерное устройство работает так:
- мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
- на шпинделе надета насадка для работы по металлу или дереву — фреза;
- она обрабатывает материал, который закреплён на рабочей плоскости.
Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:
- Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
- Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
- Для стекла и подобных материалов — фрезы из специальных сплавов.
С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.
Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.
Сборка основы для самодельного фрезера на основе дрели
Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого.
Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см.
Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.
Внимание! Есть и другие варианты: МДФ или же фенольный пластик.
Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.
Установка регулировочного лифта:
- Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
- На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
- Выполните прорези для фиксаторов и упорного листа.
- Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.
- Фрезер должен фиксироваться на столе на подшипниковых узлах.
- В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

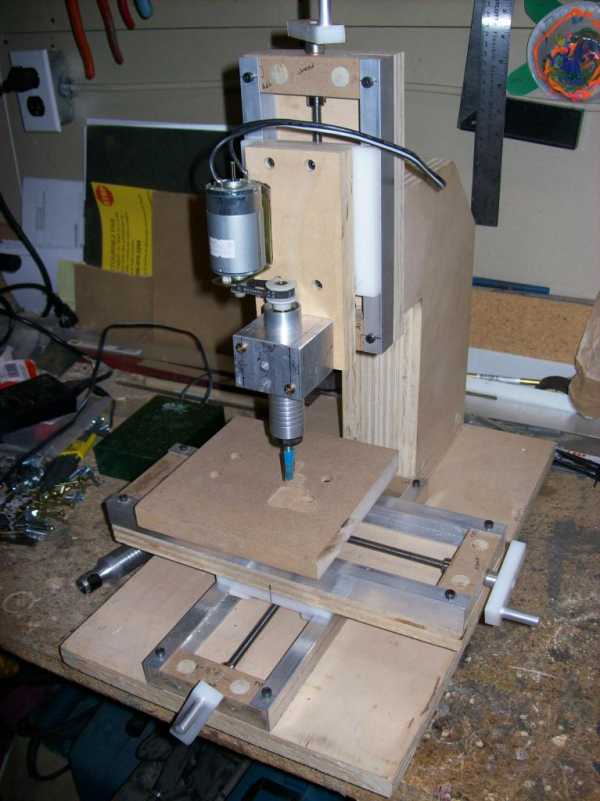

Изготовление мини-станка из дрели
Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.
Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.
Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:
- установите лёгкую насадку;
- включите устройство в сеть;
- попробуйте провести простейшие операции;
- при положительном результате выполните более серьёзные работы;
- если снова всё в порядке, приступайте к полноценной эксплуатации.
Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.
Особенности эксплуатации ручного фрезера
Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:
- Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
- Продумайте отдельно под себя расположение систем управления аппаратом.
- Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.
Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.
Достоинств у самодельного устройства перед покупным немало:
- доступность составных деталей для сборки;
- низкая себестоимость;
- возможность демонтажа мини-станка и использования фреза в ручном режиме.
Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.
Как сделать фрезер из дрели своими руками: видео
Источник: https://dachadizain.ru/postrojki/inventar/sborka-frezera-iz-dreli.html
Самодельный фрезерный станок по дереву для домашней мастерской: видео и фото
Многие мастера умельцы, которые дома занимаются изготовлением различных деревянных изделий, мечтают, чтобы у них в мастерской появился фрезерный станок.
Мечта эта дорогая, если говорить о заводском оборудовании (стационарном или ручном). Но выход есть, можно, к примеру, фрезерный станок по дереву для домашней мастерской сделать самостоятельно.
При кажущейся сложности станка, он на самом деле прост. Итак, давайте рассмотрим, как можно сделать фрезер своими руками.
Необходимо отметить, что все фрезерные станки (профессиональные, ученические и самодельные) имеют определенное количество приемов обработки древесины.
Причина – это положение деревянной заготовки относительно режущего инструмента. Она может быть неподвижной или совершать поступательно движение.
Именно, отталкиваясь от этого, можно изготавливать самодельные фрезеры из разных режущих электрических инструментов.
Фрезер из дрели
Наверное, это самый простой фрезерный станок по дереву, который можно собрать своими руками. Все дело в том, что в настоящее время в любом строительном магазине можно приобрести фрезы, которые изготовлены по типу обычного сверла.
То есть, в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра патрона дрели. Вставив в патрон режущий инструмент, можно использовать дрель в качестве ручного фрезера по дереву.
При этом необходимо будет учитывать, что, работая с ручным фрезером из дрели, необходимо прочно закрепить заготовку. Она не должна двигаться и колебаться. Именно от этого зависит качество производимых работ по фрезерованию.
Чаще всего заготовку закрепляют струбцинами, и, как показывает практика, чем больше струбцин было использовано, тем крепче закреплена заготовка. Можно использовать для крепежа и обычные тиски.
Этот вариант применяется лишь в том случае, если нужно провести обработку торца заготовки.
https://www.youtube.com/watch?v=cUQR2T_UEfw
Сложность использования самодельного фрезера из дрели заключается в том, что будет непросто поддерживать необходимый размер обработки. Конечно, если дело касается снятия фаски, то проблем со сделанным ручным фрезером не возникнет, а вот чтобы сделать паз, необходима твердая рука. Малейшая дрожь в руках сведет на нет все ваши усилия.
Необходимо сделать для фрезерного станка из дрели приспособления, которые будут удерживать электрический инструмент в строго определенном положении. Здесь множество вариантов, отличающихся друг от друга типом обработки древесины.
К примеру, если необходимо сделать паз в деревянной заготовке:
- Для этого, во-первых, выбирается и устанавливается в дрель фреза, которая по внешнему виду похожа на сверло. Но у нее есть особенность – рабочие кромки инструмента расположены в передней части (как и у сверла) и в продольном положении.
- Во-вторых, необходимо хорошо зажать заготовку.
- В-третьих, на саму дрель крепятся специальные зажимы, прикрепленные к ограничителю (он может быть изготовлен из ДСП, фанеры или доски). Упирая ограничитель в заготовку, можно двигать самодельный фрезер по линии, определяющий положение будущего паза. Посмотрите на фото ниже, где показана дрель с деревянным ограничителем.
В принципе, стационарный самодельный фрезерный станок делается по точно такой же конструкции, что и заводской. То есть, в его состав входят:
- Фреза. Здесь можно использовать ту же дрель, болгарку, или сделать несколько приспособлений в виде небольшого электрического двигателя и шпинделя для станка по дереву.
- Столешница. Она характеризуется показателями площади и установленных на ней крепежных изделий, плюс линейка, которая будет показывать размер смещения фрезы.
- Станина. Требования к станине для фрезерного станка – это прочность и надежность, потому что это несущая часть станка, на которой будет крепиться и столешница, и фреза.
Самый сложный вариант из настольных фрезерных агрегатов – изготовление станка своими руками с использованием отдельного электрического двигателя и шпинделя. Во-первых, все это необходимо приобрести.
Во-вторых, монтаж требует изготовления станины, на которую устанавливаются эти приспособления, строго подгоняемые друг под друга. Поэтому рекомендуется для сборки фрезерного станка использовать готовые электрические инструменты.
Давайте рассмотрим, как можно сделать фрезер (стационарный) из болгарки.
Перед тем как сделать фрезерный станок по дереву, необходимо понять, что это оборудование производит обработку заготовок или в вертикальной плоскости, или в горизонтальной. Поэтому от выбора способа обработки зависит положение установки рабочего органа.
К примеру, рассмотрим самодельный фрезерный станок из болгарки, фреза которого расположена вертикально, то есть, обработка будет производиться в горизонтальной плоскости.
Станина может быть любой конструкции (чертежи здесь необязательны), лучше, если ее сделать в виде рамы из металлических уголков. На нее крепится лист ДСП при помощи болтовых соединений. Это надежно и прочно.
- Определяется место, где будет торчать из стола рабочий вал фрезера из болгарки. Здесь делается отверстие, диаметр которого больше диаметра вала.
- Крепление болгарки производится двумя хомутами, которые сами крепятся к столешнице винтами и гайками.
Головка винтов должна располагаться со стороны поверхности столешницы, где будет двигаться заготовка. Соответственно гайки крепления будут располагаться со стороны болгарки. Головки винтов нужно установить заподлицо.
Для такого самодельного станка необходимы специальные фрезы, которые напоминают по посадке на вал отрезные диски. В них нет пазов под шпонки. Они так же, как и диски крепятся к болгарке зажимной гайкой. Если есть необходимость использовать фрезы шпоночного типа, тогда придется сделать переходник.
- Один конец его имеет резьбовое соединение, этой стороной он накручивается на вал болгарки по месту посадки зажимной гайки.
- Второй конец изготавливается под посадку фрезы на шпонку. Обычно для крепления фрезы с этой стороны используются болт и шайба, которые прижимают рабочий инструмент к переходнику. Поэтому в нем с торца делается резьбовое отверстие под диаметр используемого болта.
Обязательно по столешнице устанавливаются направляющие, по которым будет двигаться заготовка. Это могут быть доски, куски фанеры иди ДСП.
Чаще всего используют два последних материала, потому что с их помощью можно создать направляющие различной конфигурации, что позволяет вести фрезерование заготовки в разных направлениях по разным схемам.
Направляющие – изделия съемные, которые крепятся к станине саморезами.
Сравнивая два варианта: стационарные и ручные фрезеры, необходимо отметить, что первый определяет точность производимых процессов в независимости от количества оборотов. А соответственно и качество получаемых конструкций в разы выше. Хотя по способу изготовления ручной в разы проще, сделать его самому не проблема.
Источник: http://derevo-s.ru/oborudovanie/stanki/frezernyj-stanok-svoimi-rukami
Фрезерный станок по дереву своими руками — основные варианты и принципы сборки
Все фото из статьи
Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек.
На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно.
Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

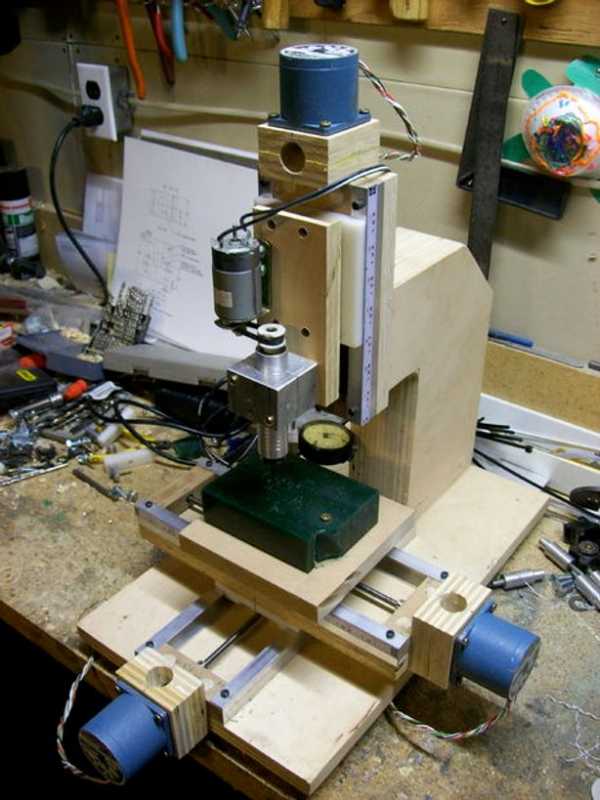

Фото самодельного станка из дрели.
Какие существуют варианты
Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.
Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

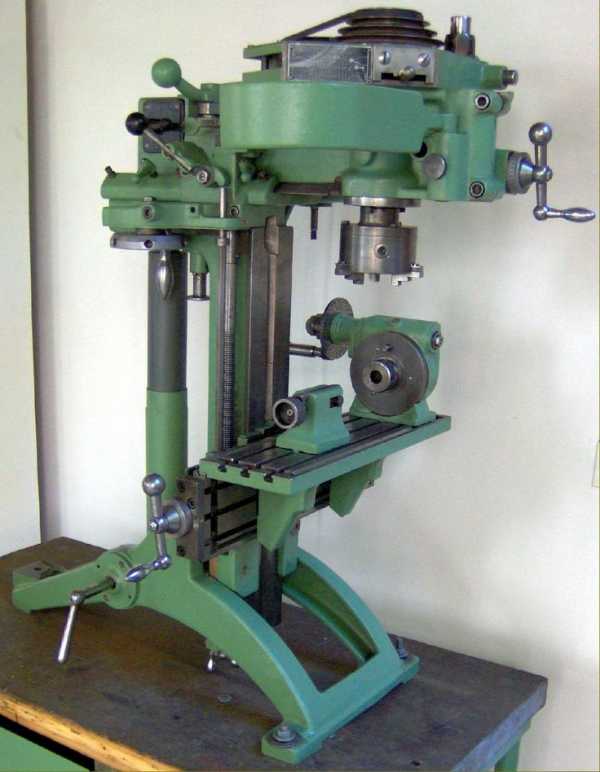

Заводской копировально-фрезерный станок.
Ручной фрезер.
Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.
Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.
Станина с подвижным резцом сверху.
Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.
Принципы сборки
Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

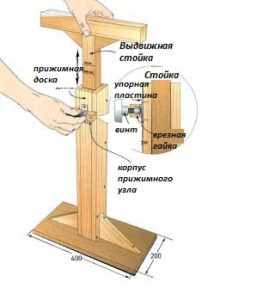

Подробный эскиз фрезерного стола.
Использование дрели
Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.
В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.
Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.
Платформу можно двигать вручную или приделать позади нее рычаг.

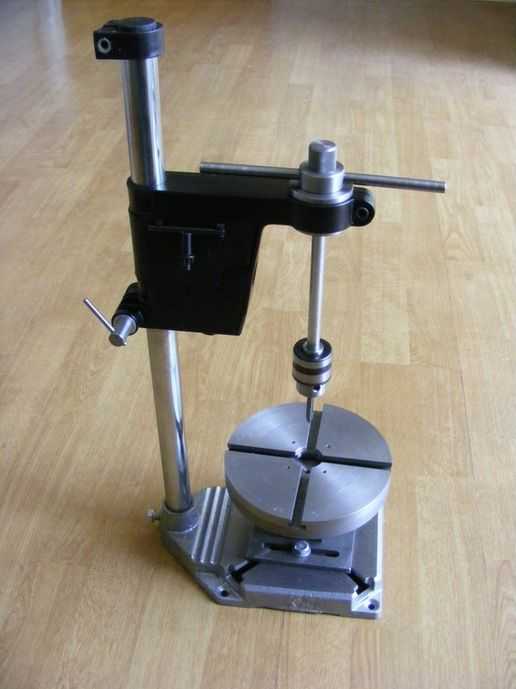

Жестко зафиксированная дрель.
- Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
- Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
- На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
- Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
- С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
- Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
- Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.
Подвижная дрель.
Использование ручного фрезера
В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение.
Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы.
Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.
Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.
Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.
https://www.youtube.com/watch?v=Wi7aSixEIhY
Принцип стыковки деталей.
Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице.
В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу.
На видео в этой статье показано несколько вариантов сборки таких конструкций.
Вывод
Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.
Самодельный напольный фрезерный станок.
Источник: https://rubankom.com/obrabotka/mehan/1613-frezernyj-stanok-po-derevu-svoimi-rukami
Как сделать стол для ручного фрезера своими руками
Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.
Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи.
Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении.
А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.
Выбор чертежей и материалов
Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию.
А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см.
Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.
Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании.
Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла.
Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.
Из инструментов для работы понадобятся:
- Электрическая дрель.
- Стамеска.
- Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
- Рубанок.
- Шуруповерт.
- Лобзик.
Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.
Этапы изготовления стола
Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.
- Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
- Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола. Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
- Изготовление продольного упора. Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:
Направляющая шина
- Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.
Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.
Как сделать фрезер собственноручно + ()
Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели.
Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт ( это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться.
О том, как именно будет происходить процесс, речь пойдет ниже.
Процесс изготовления фрезера
Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза.
Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно.
Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.
Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя.
А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок.
Потому используется такая конструкция достаточно часто.
В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль.
В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности.
Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.
Источник: http://instrument-blog.ru/elektroinstrumenty/frezer-svoimi-rukami.html
‘; blockSettingArray[6][“setting_type”] = 1; blockSettingArray[6][“element”] = “h2”; blockSettingArray[6][“elementPosition”] = 0; blockSettingArray[6][“elementPlace”] = 1; blockSettingArray[8] = []; blockSettingArray[8][“minSymbols”] = 0; blockSettingArray[8][“minHeaders”] = 0; blockSettingArray[8][“text”] = ‘
‘; blockSettingArray[8][“setting_type”] = 6; blockSettingArray[8][“elementPlace”] = 1; var jsInputerLaunch = 15;
qteck.ru
Как Сделать Фрезер Из Дрели Своими Руками
Как из дрели сделать фрезер своими руками?
Всем привет! В этой статье пойдет речь о том, как из дрели сделать фрезер своими руками с помощью подручных материалов. Бывают такие ситуации, когда нужно сделать определенную специфическую работу, но для ее выполнения требуется инструмент, который стоит довольно дорого. Покупать его на один-два раза как-то неохота. Разбираемся как правильно сделать ветрогенератор своими руками. Принцип работы ветрогенератора и виды ветряков. Тогда задумываешься о том, как его заменить тем, что есть.
Такой инструмент, как дрель, есть у всех домашних мастеров. Как сделать и подключить своими руками регулятор. Поэтому ее пытаются приспособить под различные нужды, а не только для сверления. Люди используют ее с помощью разных приспособлений в качестве токарных, сверлильных, точильных станков, болгарок, миксеров и много другого. Вот и фрезер можно тоже из нее сделать. как сделать самому как сделать что-то самому, своими руками Причем понадобятся для этого совсем недорогие материалы.
Но стоит сказать про один момент. Как сделать триммер своими руками из болгарки. Полноценно никакая дрель не сможет заменить фрезер. Это связано, во-первых, с тем, что ее обороты составляют всего около 3 000 в минуту, тогда как фрезер развивает их и до 30 000. А значит обработать поверхность также чисто не получится. А, во-вторых, ее редуктор не рассчитан на такие нагрузки, что приведет к его скорому износу, если работать ей в таком режиме долго.
Что ж, когда мы выяснили все подводные камни, можно и рассказать, что понадобится. А нужно будет совсем немного:
Читайте так же
Фрезерная насадка на дрель.
Как сделать фрезерную насадку на дрель своими руками.
Фреза из дрели Bosh своими руками. 2017 (мастертак)
моя группа медиатворцов:.
- 4 куска ЛДСП или толстой фанеры
- Хомут для крепления труб к стене
- Болт с резьбой на 8 мм
- Перьевое сверло или коронка на 40 мм
- Саморезы
Берем ЛДСП или фанеру и собираем с помощью саморезов вот такую конструкцию, как на рисунке ниже.
Читайте так же
Отверстие в основании высверливается пером или коронкой на 40 мм. Размеры кусков фанеры или ЛДСП рассчитывайте, исходя из габаритов имеющейся электродрели.
Из хомута надо будет выкрутить саморез. Как изготовить верстак слесарный своими руками – чертежи, принцип построения конструкции. Как сделать мебель из поддонов своими руками:. На его место будет вкручен болт. В вертикальной стенке просверливаем отверстие под него, чтобы завести его с задней стороны и вкрутить в хомут, который располагается впереди. Высота его расположения должна быть такой, чтобы патрон дрели был в нескольких миллиметрах от основания.
Для фиксации электродрели сверху прикручивается небольшой прямоугольник из ЛДСП или фанеры. В итоге должна получиться вот такая конструкция:
Теперь остается зажать фрезу в патрон и работать. Клумбы из покрышек: как сделать своими руками на. Ремонт дрели своими руками и схема ее устройства. Высота расположения фрезы определяется тем, насколько глубоко она погружена в патрон. А для того, чтобы рез был прямой, можно сбоку от конструкции прикрепить доску с прямой гранью и упереться в нее.
Вот такая простейшая конструкция поможет вам выполнить фрезеровальные работы при наличии в арсенале только дрели. Ну а если вы все-таки хотите делать такую работу на постоянной основе, то лучше купите фрезер. Самые выгодные цены на них здесь. Можете зайти и сами убедиться.
Читайте так же
ctln.ru
Как сделать фрезер из дрели своими руками?
На чтение 6 мин.
Как сделать фрезер из дрели своими руками? Многие задаются этим вопросом. Это приспособление очень удобное и поможет решить множество технологических задач. Однако приобрести такое устройство может далеко не каждый хозяин, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.
Общее описание фрезера
Стоит сказать о том, что фрезер из дрели будет незаменимым помощником при выполнении таких задач, как, например, строительные или же ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такой аппарат будет незаменимым помощником при необходимости нанести сложный узор на уже готовую конструкцию из того же дерева.
Используя фрезер, который имеет необходимый рабочий инструмент, можно не только успешно проводить операцию фрезеровки изделий из древесины, но и успешно обрабатывать уже готовые товары. Инструмент будет отличным помощником, если необходимо сформировать кромки на конструкции.
Ручное устройство
Случается так, что места для крупногабаритного станка не получается найти. В таких ситуациях на выручку приходит ручной фрезер из дрели. Изготовить его может практически каждый, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами, а потом выделить время на сборку. Однако тут необходимо понимать, что самодельная модель не способна заменить серийную на 100 %. Тут есть одно существенное отличие. Фрезер из дрели подразумевает использование обычного электрического устройства, патрон которого может развить скорость максимум до 3000 об/мин. Заводские модели станков способны набирать скорость до 30 000 об/мин, разница очевидна. Также стоит учесть, что редуктор у обычной дрели достаточно слабый и он не рассчитан для длительных и интенсивных работ. Эксплуатировать его можно таким образом, но это приведет к его быстрому износу.
Вертикальное устройство
Наиболее простая модель в плане сборки — это вертикальный фрезер по дереву из дрели. Своими руками его изготовить возможно. Его использование поможет решить большинство бытовых задач. Для того чтобы успешно собрать станок фрезерного типа из такого оборудования, как электрическая дрель, необходимо, чтобы под рукой были такие инструменты и материалы, как:
- куски толстой фанеры или же ДСП;
- в качестве фиксирующей детали используется хомут, который удерживает дрель в вертикальном положении;
- в качестве крепежных элементов нужны болты, саморезы, гвозди;
- необходимо перьевое сверло или же сверлильная коронка 40 мм в диаметре;
- из инструментов понадобится обычный набор слесарного типа.
Сборка изделия
Ручной фрезер из дрели своими руками изготавливается по следующему плану:
Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.
Дополнения к устройству
Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:
Работа устройства
Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент — это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка — фреза. Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон. В зависимости от обрабатываемого материала меняется также и тип самой фрезы. Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь. Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.
Особенности использования ручной модели
Естественно, что просто собрать фрезер из дрели мало, необходимо правильно за ним ухаживать, чтобы он служил достаточно долго. Специалисты дают несколько следующих советов:
- Все деревянные поверхности необходимо не только хорошо отшлифовать, но и покрыть защитными средствами, чтобы повысить сопротивляемость любым негативным влияниям со стороны.
- Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
- Можно делать некоторые дополнения, такие как система очистки рабочей зоны от мелкой стружки, к примеру. Можно сделать небольшой патрубок, который можно будет соединять со шлангом от обычного пылесоса, допустим.
Положительные и отрицательные качества
У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.
Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.
Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.
hochyvseznat.ru
Как сделать фрезер из дрели своими руками?
Как сделать фрезер из дрели своими руками? Многие задаются этим вопросом. Это приспособление очень удобное и поможет решить множество технологических задач. Однако приобрести такое устройство может далеко не каждый хозяин, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.
Общее описание фрезера
Стоит сказать о том, что фрезер из дрели будет незаменимым помощником при выполнении таких задач, как, например, строительные или же ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такой аппарат будет незаменимым помощником при необходимости нанести сложный узор на уже готовую конструкцию из того же дерева.
Используя фрезер, который имеет необходимый рабочий инструмент, можно не только успешно проводить операцию фрезеровки изделий из древесины, но и успешно обрабатывать уже готовые товары. Инструмент будет отличным помощником, если необходимо сформировать кромки на конструкции.
Ручное устройство
Случается так, что места для крупногабаритного станка не получается найти. В таких ситуациях на выручку приходит ручной фрезер из дрели. Изготовить его может практически каждый, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами, а потом выделить время на сборку. Однако тут необходимо понимать, что самодельная модель не способна заменить серийную на 100 %. Тут есть одно существенное отличие. Фрезер из дрели подразумевает использование обычного электрического устройства, патрон которого может развить скорость максимум до 3000 об/мин. Заводские модели станков способны набирать скорость до 30 000 об/мин, разница очевидна. Также стоит учесть, что редуктор у обычной дрели достаточно слабый и он не рассчитан для длительных и интенсивных работ. Эксплуатировать его можно таким образом, но это приведет к его быстрому износу.
Вертикальное устройство
Наиболее простая модель в плане сборки – это вертикальный фрезер по дереву из дрели. Своими руками его изготовить возможно. Его использование поможет решить большинство бытовых задач. Для того чтобы успешно собрать станок фрезерного типа из такого оборудования, как электрическая дрель, необходимо, чтобы под рукой были такие инструменты и материалы, как:
- куски толстой фанеры или же ДСП;
- в качестве фиксирующей детали используется хомут, который удерживает дрель в вертикальном положении;
- в качестве крепежных элементов нужны болты, саморезы, гвозди;
- необходимо перьевое сверло или же сверлильная коронка 40 мм в диаметре;
- из инструментов понадобится обычный набор слесарного типа.
Сборка изделия
Ручной фрезер из дрели своими руками изготавливается по следующему плану:
- Подготовленные листы ДСП или же фанеры используются для сборки основания. Необходимо собрать горизонтальную раму, на которой будут успешно закреплены вертикальные части. Они будут служить фиксаторами для электрической дрели. Что касается всех размеров листов фанеры или же ДСП, то они индивидуальны. Рассчитывать их габариты стоит исходя из размеров самой дрели, которая будет использоваться в качестве рабочего инструмента.
- В горизонтальной раме необходимо сделать отверстие с диаметром 40 мм. Оно будет обеспечивать доступ инструмента к заготовке.
- К вертикальной стойке необходимо прикрепить хомут при помощи болтов. В нем будет фиксироваться электрическая дрель, а потому он должен быть закреплен очень прочно. Сама дрель должна быть расположена таким образом, чтобы нижний конец ее патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
- Для того чтобы повысить качество фиксации дрели в вертикальном положении, необходимо в верхней части стойки добавить брусок из дерева. Он будет играть роль упора для дрели.
Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.
Дополнения к устройству
Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:
- Необходимы направляющие. В качестве них можно использовать две металлические штанги.
- Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
- За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
- Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.
Работа устройства
Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент – это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка – фреза. Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон. В зависимости от обрабатываемого материала меняется также и тип самой фрезы. Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь. Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.
Особенности использования ручной модели
Естественно, что просто собрать фрезер из дрели мало, необходимо правильно за ним ухаживать, чтобы он служил достаточно долго. Специалисты дают несколько следующих советов:
- Все деревянные поверхности необходимо не только хорошо отшлифовать, но и покрыть защитными средствами, чтобы повысить сопротивляемость любым негативным влияниям со стороны.
- Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
- Можно делать некоторые дополнения, такие как система очистки рабочей зоны от мелкой стружки, к примеру. Можно сделать небольшой патрубок, который можно будет соединять со шлангом от обычного пылесоса, допустим.
Положительные и отрицательные качества
У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое – это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки – это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.
Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.
Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели – отличное решение.
autogear.ru
