Как сделать споттер из сварочного аппарата?

Полезная информация
Как сделать споттер из сварочного аппарата?

Для выполнения точечной рихтовки принято использовать споттер. Данное устройство позволяет соединить тонкие детали и максимально качественно выполнить рихтовку автомобильного кузова. Нередко такой тип оборудования используется сотрудниками автосервисов для выполнения рихтованных работ. Однако при желании такую конструкцию можно сделать своими руками. Причем сделать споттер можно из обычного сварочного аппарата. Для этого изначально необходимо подобрать корпус. В основном для основания прибора принято брать диэлектрическую плитку. Габариты основания можно выбирать произвольно, главное чтобы на него в последующем можно было поместить все комплектующие. Поэтому, чтобы не ошибиться в дальнейшем в расчетах, лучше заранее подготовить чертеж. Самым подходящим вариантом для корпуса может стать старый сварочный аппарат. Некоторые для этих целей используют старую микроволновую печь.

Но здесь стоит учесть один важный момент. При выборе второго варианта корпуса комплектующие нужно будет распределять равномерно и монтировать крепежными элементами.

Как сделать пистолет?

Невозможно выполнение основных функций споттера без создания пистолета. По-другому данный элемент называется стаддером. В зависимости от предполагаемых целей выбирается и тип рабочего механизма. Споттерные пистолеты при этом могут быть заводскими, самодельными. Если споттер будет работать на высокой частоте, то необходимо покупать заводские модели пистолета. Они обеспечивают достаточную производительность. Для бытовых работ можно выбирать самодельные пистолеты. В их роли могут использоваться пистолеты для нанесения клея и сварочные аппараты полуавтоматического типа. Для выполнения ручки стаддера можно использовать гетинакс или текстолит. Из материала вырезаются два прямоугольника одинакового размера.в одном отрезке создается ниша для крепежного элемента. Далее к ней будут крепится элекрод, лампочки, кнопки и переключатели.

Как самостоятельно сделать обратный молоток или инопуллер?

При самостоятельном изготовлении инопуллера можно пойти по довольно нехитрой схеме. Его можно сделать на основе пистолета для монтажных работ. Ну а чтобы создать обратный молоток и насадки необходимо удалить верхнюю часть для крепления, приварить вместо них стойки и соответствующие кольца к стойкам. Затем приваренное кольцо нужно обмотать изолентой, чтобы в процессе оно случайно не приварилось к рабочему покрытию. После изогнутую часть пистолета нужно срезать, а на это место прикрепить кабель. Срезанное место аккуратно затачивается до формы конуса, диаметр которого должен быть не более 3 мм.

Подробнее об изготовлении споттера из сварочного аппарата будет рассказано в этом видеоматериале:

Опубликовано: 26 июля 2019

← Что такое обратный молоток и зачем он нужен?

Жидкое стекло: каким бывает и как правильно нан. .. →

Все статьи

↓ Комментарии ↓

разновидности инструмента для рихтовки, как изготовить из инвертора-полуавтомата

Содержание

1 Самодельные споттеры
- 1.1 Материалы и инструменты для работы
- 1.2 Изготавливаем питание и силовую часть
- 1.3 Технология охлаждения оборудования
- 1.4 Рекомендации по сборке
2 Делаем споттер из инвертора
3 Как изготовить сварочный пистолет

Споттеры — это удобное и простое в использовании электрооборудование, предназначенное для выполнения точечной сварки. Основное назначение таких аппаратов — это рихтовка и кузовной ремонт кузовных элементов автомобилей, а также использование в быту при выполнении отделочных и строительных работ. Изготовление таких инструментов не представляет особой сложности, поэтому при наличии качественного чертежа для сборки споттера выполнить всю необходимую работу под силу каждому из нас.

По своей конструкции самодельный споттер для рихтовки кузовных элементов отдалённо напоминает инверторные аппараты, предназначенные для точечной сварки. За счёт использования различных сменных рабочих насадок такие агрегаты отличаются универсальностью в использовании, благодаря возможности гибкой регулировки тока можно выполнять качественную сварку различных металлов.

Наибольшей популярностью на сегодняшний день пользуются инверторные споттеры, которые сочетают компактные габариты, обеспечивают качественный сварочный ток, а благодаря простоте конструкции их с легкостью можно выполнить самостоятельно. Необходимо лишь использовать качественные компоненты, а всю работу выполнять по имеющейся схеме сборки такого инструмента.

Самодельные споттеры

Простота конструкции позволяет все работы выполнить самостоятельно даже при начальных знаниях в области радиоэлектроники. Выбирая конкретную схему изготовления такого оборудования, рекомендуем вам опираться на следующие характеристики сварочного аппарата:

сила тока на входе — 30 ампер;
показатель потребляемого напряжения — 220 вольт;
рабочий показатель силы тока — 250 ампер.

С помощью полуавтоматического импульсного споттера можно выполнять точечную сварку тугоплавких металлов, что позволяет применять такое оборудование для ремонта автомобилей, а также в быту при выполнении строительных и ремонтных работ. Отличная производительность таких устройств позволяет использовать самодельные споттеры при выполнении больших объемов работ.

Сварочный аппарат для точечной сварки включает следующие составные элементы:

корпус устройства;
аккумулятор;
блок питания;
силовой блок;
драйверы для силовых ключей.

Имея базовые понятия по изготовлению такого оборудования и простейший опыт чтения схем сварочных аппаратов, можно с легкостью выполнить споттер, который будет иметь отличные эксплуатационные характеристики.

Соответственно, даже таким простейшим оборудованием можно будет осуществлять качественную точечную сварку тугоплавких металлов.

Материалы и инструменты для работы

От правильности выбора материалов и инструментов напрямую зависит качество выполняемой работы. Именно поэтому следует приобретать и использовать исключительно качественные микросхемы и другие компоненты, которые потребуются для изготовления такого оборудования.

Для изготовления споттера для кузовного ремонта своими руками потребуется следующее:

листовой металл;
элементы для изготовления электронных схем;
медные провода и полосы;
термобумага для изоляции;
стеклоткань;
слюда и текстолит;
небольшие отвёртки;
паяльник для работы с микросхемами;
нож и ножовка по металлу.

Оборудование, которое используется в быту, предназначено для работы с напряжением 220 вольт. Впрочем, в интернете можно с легкостью найти схемы изготовления таких мощных промышленных споттеров, которые будут работать в трехфазной сети с напряжением в 380 вольт.

Если говорить о преимуществах использования бытовых споттеров, то можем отметить их качественный сварочный ток, простоту конструкции, надежность, легкость работы и высокий КПД. Даже не имея соответствующего опыта работы точечной сварки, можно с легкостью использовать споттеры, которые обеспечивают качественное соединение металлов.

Изготавливаем питание и силовую часть

Именно от качества получаемого аппаратом электротока напрямую зависит беспроблемность эксплуатации такого оборудования. Поэтому правильности изготовления блоков с питанием следует уделить особое внимание. Основой питания станет трансформатор, который выполняют с тремя или четырьмя обмотками.

Для выполнения первой обмотки вам потребуется проволока 0,3 миллиметра диаметром, из которой выполняют около 100 витков.
Второй контур включает 15 витков и выполняется из толстой миллиметровой проволоки.
Внешний третий корпус сделан из 20 витков проволоки 0,3 миллиметра диаметром.

Непосредственно к питанию подключается реле, на которое подается напряжение в 25 вольт. Чтобы понизить напряжение используют резисторы, понижающие электроток и отвечающие за преобразование переменного тока в постоянный уже на выходе из блока питания.

Диодный мост, который является промежуточным звеном между блоком питания и силовой частью, отвечает за преобразование электротока и снижение его мощности.

Необходимо будет также продумать охлаждение блока питания, для чего используемые транзисторы и диоды устанавливают на компьютерных радиаторах или же монтируют вентиляторы и кулеры от блока питания старого ПК.

Используемый силовой блок у споттера одновременно снижает напряжение и увеличивает силу тока. Изготовить такой силовой блок инвертора можно из двух сердечников, которые изолируются при помощи газетной бумаги. Обмотку выполняют медной полосой, толщина которой составляет приблизительно 0,25 миллиметра.

Использовать для обмотки сердечника силового тока обычную медную проволоку не следует, так как по причине высокого нагрева такая проволока может оплавляться, что приведет к выходу из строя выполненного своими руками устройства. Обмотки сердечников изолируются друг от друга при помощи бумаги от кассовых аппаратов. Такая лента отличается прочностью, износоустойчивостью и предупреждает появление замыканий и полностью изолирует обмотку инвертора.

Технология охлаждения оборудования

Во время работы силовой блок и инверторная часть у споттера существенно нагревается, соответственно, вам придется продумать, каким образом будет охлаждаться корпус выполненного своими руками аппарата для сварки. Проще всего охлаждать споттер при помощи вентилятора и кулеров от компьютера. Сегодня в магазинах электротехники можно подобрать уже готовые кулеры, стоимость которых не слишком высока, а их подключение в цепь не представляет особой сложности. Также вы можете разобрать старый блок питания от ЛАТРа или компьютера и подключить вентиляторы непосредственно на обдув споттера.

Делаем споттер из инвертора

Путем простейших манипуляций можно изготовить из имеющегося сварочного инвертора универсальный в использовании споттер, который будет отличаться высокой мощностью, функциональностью и универсальностью. Всё что вам потребуется, это приобрести дополнительные диоды и тиристорный блок, которые дополнительно подключаются в схему инвертора.

Найти простейшие схемы выполнения таких споттеров из инверторов в интернете не составит какого-либо труда. Чтобы изготовить споттер из инвертора своими руками вам потребуется использовать:

контактную группу в 220 вольт;
реле на 30 ампер;
диодный мост;
тиристор в 200 вольт;
понижающий трансформатор.

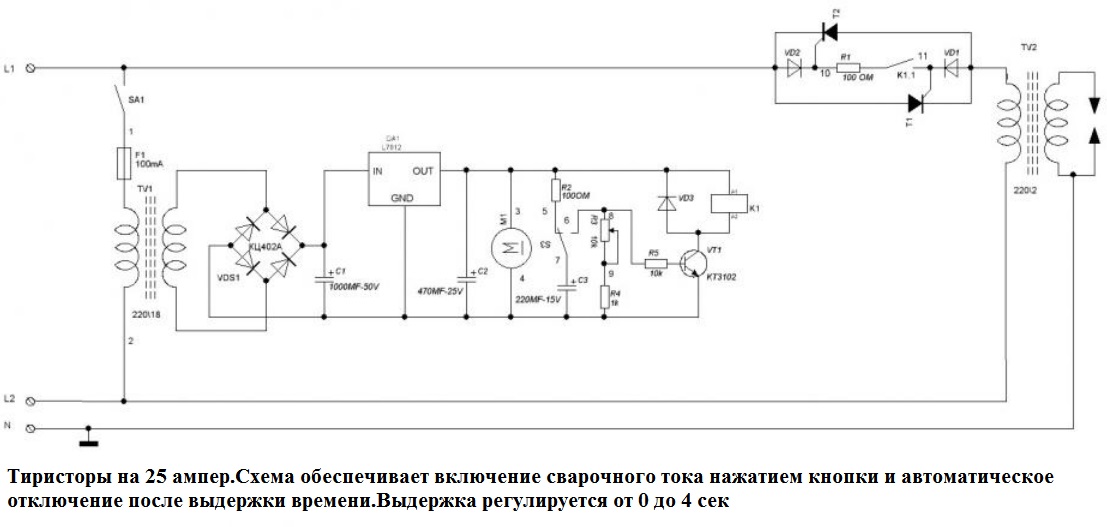

Выполненный диодный мост подключается в цепь к инвертору и трансформатору. Управление работой споттера осуществляется при помощи тиристорной цепи, которая подключена к трансформатору. Также напрямую от трансформатора осуществляется вывод силового кабеля, подключенного к сварочному пистолету.

Как изготовить сварочный пистолет

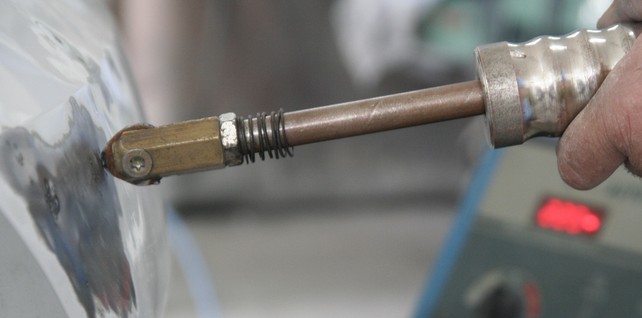

Особенностью споттера своими руками из сварочного аппарата является наличие рабочего пистолета, который позволяет осуществлять точечную обработку металла. Изготовить такой сварочный пистолет и обратный молоток можно самостоятельно из аналогичных приспособлений для герметика и строительного клея или же приобрести уже готовые инструменты, которые будут отличаться удобством и простотой в эксплуатации. Отметим, что изготовление сварочных пистолетов представляет собой определенные сложности, поэтому рекомендуется всё же пользоваться изготовленные промышленным способом сварочным инструментом для споттера.

Как создать заводскую точечную сварку с помощью сварочного аппарата MIG

КАК ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Точечная сварка с помощью сварочного аппарата MIG? Заводское качество и супер простота!

Если вы хотите сохранить заводской вид, но хотите заменить панели новыми штампованными, вам потребуется воссоздать точечные сварные швы. Достаточно просто, если у вас есть аппарат для контактной точечной сварки, но у большинства парней нет его в домашнем магазине, и он может быть дорогим для отдельного пользователя.

Теперь есть более простой способ воссоздать эти точечные сварные швы с помощью сварочного аппарата MIG и комплекта точечной сварки MIG от Eastwood. Этот простой в использовании и доступный по цене комплект представляет собой идеальную альтернативу настоящему аппарату для точечной сварки с дополнительным преимуществом, заключающимся в том, что требуется доступ только к одной стороне панели. Обычная точечная сварка требует контакта с обеими сторонами панелей. Этот комплект совместим со всеми сварочными аппаратами MIG, которые используют горелку типа Tweco, а не только со сварочными аппаратами Eastwood.

В этот комплект входят специально разработанное сопло горелки, пара фиксирующих зажимов и два сверла. Это все, что вам нужно, чтобы воссоздать фабричную отделку вашего проекта.

Чтобы настроить сварочный аппарат MIG с комплектом, все, что вам нужно сделать, это отвинтить сопло и привинтить сопло для точечной сварки, это так просто.

Начните с выравнивания двух панелей, которые нужно сварить, и сделайте отметки, где вы хотите, чтобы они располагались, а также где должен быть сварной шов. Для больших участков используйте линейку или линейку и отметьте все места сварки на одинаковом расстоянии. После того, как вы сделаете первый сварной шов, вы не сможете вернуться к маркировке и повторному измерению. Очень сложно просверлить отверстия только через верхнюю панель. После того, как панели размечены, разделите их и просверлите отверстия только в верхней панели. Только после того, как все отверстия будут просверлены, можно их снова соединить.

Дополнительный совет: чтобы всегда получать идеальные точечные сварные швы, возьмите два куска металлолома той же толщины, что и ваш проект. Просверлите отверстия в одной детали и попрактикуйтесь в нескольких сварных швах. Это поможет вам настроить сварочный аппарат на идеальные параметры. Это также даст вам несколько дополнительных попыток добиться ровного прилегания сварных швов к панели. Вы не хотели бы вернуться и выточить уродливый сварной шов в своем проекте.

Закрепив две панели там, где вы хотите, возьмите насадку сварочного аппарата и установите ее напротив верхней панели между отверстиями в зажиме. Когда вы начнете сварку, убедитесь, что первая точка контакта находится с нижней панелью. Если сначала сварочная дуга выходит за пределы просверленного отверстия, она может заблокировать отверстие и никогда не коснуться нижней панели. Если это произойдет, вам нужно будет отшлифовать область, просверлить новое отверстие и повторить попытку.

Запустите сварку и удерживайте ее в течение примерно 2 секунд, если больше, образуется лужа, и сварной шов не будет ровным на панели. Вы хотите, чтобы сила тока вашего сварочного аппарата была установлена примерно на 25% выше, чем обычно для толщины металла, который вы свариваете. Это позволяет сварному шву проникать во вторую панель, обеспечивая прочный сварной шов.

Вот готовое изделие, если не считать небольшого количества шлака, который можно легко отшлифовать, сварной шов находится заподлицо с верхней панелью. Показано ниже; Я обязательно проверил нижнюю сторону панели, чтобы убедиться, что непосредственно под сварным швом есть обесцвеченное кольцо, это подтверждает, что был сделан хороший прочный сварной шов.

Использование комплекта для точечной сварки MIG от Eastwood — это лучший способ получить заводские точечные сварные швы в домашних условиях, используя только сварочный аппарат MIG. Этот комплект сэкономит вам время и деньги, позволяя завершить этот проект в дороге.

Комплект для точечной сварки для аппарата MIG с Кевином Тетцем от Eastwood

UNI-9000 SPOTTER DELUXE | H&S Автошот

Профессиональный комплект с пистолетом максимальной мощности и полной линейкой аксессуаров в кейсе. Мощный пистолет Deluxe на 2500 ампер с набором из 500 шпилек 2,2 и 2,6, цельнометаллическим обратным молотком, съемником с Т-образной рукояткой, адаптером Side-by-Side и тремя наконечниками в HD-футляре. Перечислены CSA/США.

Артикул: 375030 Категория: Системы Uni-Spotter и Dual-Spotter для приварки шпилек Теги: UNI-9000, UNI9000

Описание
Отзывы (0)

Комплект для приварки шпилек Uni-Spotter 9000 Deluxe — это превосходный комплект для приварки шпилек для профессионального кузовщика, который хочет лучшего.

Модель 9000 Deluxe оснащена самым мощным трансформатором на рынке и будет эффективно работать во всех ситуациях с повышенными требованиями, например, при наличии нескольких пользователей или источника низкого напряжения на конце длинного удлинительного шнура.

Модель 9000 Deluxe оснащена эксклюзивной технологией Stud Ease от Uni-Spotter. Stud Ease удерживает приварную шпильку в сварочном аппарате независимо от направления, в котором направлен сварщик. Шпилька больше не выпадает из сварочного аппарата, когда сварочный аппарат направлен вниз. Эта конструктивная особенность является эксклюзивной для сварочных аппаратов H&S Autoshot Uni-Spotter.

Комплектация:

9190 Сварочный аппарат Deluxe: Сварочный аппарат 9190 — самый мощный сварочный аппарат на рынке.

Он рассчитан на 110 вольт и оснащен встроенным реле перегрузки для защиты трансформатора от перегрева. Спусковой крючок установлен в рукоятке для удобства работы. Сварочный аппарат 9190 оснащен технологией Stud Ease Technology, эксклюзивной для Uni-Spotter.

1001 Приварные шпильки Flexpert: Приварные шпильки 1001 Flexpert являются самыми популярными продаваемыми шпильками. Они имеют медное покрытие толщиной 2,2 мм и были специально разработаны для легкой сварки и легкого удаления после завершения вытягивания. Валы прочные, но гибкие. Это предпочтительная шпилька для использования со скользящими молотками.

1002 Тяжелые шпильки: Тяжелые шпильки 1002 предназначены для тяжелых тяговых работ. Они покрыты медью толщиной 2,6 мм и спроектированы таким образом, чтобы их можно было легко сваривать и легко снимать после завершения вытягивания. Валы прочные, но гибкие. Эта шпилька была разработана для использования с зажимом Uni-Clamp 1080 для создания тяжелых конструкций.

1003 Заклепки бокового молдинга кузова: Заклепки бокового молдинга 1003 — это заклепки OEM-типа, предназначенные для крепления зажимов бокового молдинга кузова. Эти заклепки возвращают отремонтированной панели оригинальный дизайн и качество OEM.

1004 Наконечник для приварки шпилек: Наконечник для сварки шпилек 1004 можно использовать со всеми приварными шпильками диаметром до 2,6 мм. Разработан с конусом Морзе для надежной посадки и легкого снятия.

1005 Наконечник для сварки литейных заклепок: Наконечник для литейных заклепок 1005 специально разработан для удержания литейных заклепок 1003 во время сварки. Наконечник имеет встроенный магнит, который надежно удерживает заклепку, облегчая установку во время сварки. Разработан с конусом Морзе для надежной посадки и легкого удаления.

1007 Насадка для термоусадочной сварки: Наконечник для термоусадочной сварки 1007 был разработан для использования при термоусадке панелей.

Слегка выпуклая конструкция передает тепло на панель без горения. Отлично подходит для использования при усадке панелей вместо кислородно-ацетиленовой горелки. Разработан с конусом Морзе для надежной посадки и легкого удаления.

1016 Скользящий молоток Deluxe: Скользящий молоток 1016 Deluxe оснащен 4-х лепестковой цангой, которая надежно захватывает шпильку и не отпускает ее, пока вы ее не отпустите. Т-образная рукоятка обеспечивает оператору удобный эргономичный захват. Коническая головка позволяет постукивать по панели близко к шпильке.

Адаптер 1045 Eliminator Side-by-Side с технологией Stud Ease: Адаптер 1045 Eliminator Side-by-Side был разработан для приваривания ряда шпилек вплотную друг к другу и может использоваться с зажимом 1080 Uni-Clamp или альтернативным устройством для вытягивания нескольких шпилек. Несколько шпилек, приваренных близко друг к другу, увеличивают силу натяжения и размер зоны натяжения. Эксклюзивная технология Stud Ease Technology от Uni-Spotter удерживает шип в адаптере 1045.
