Какой гараж без пресса для выпрессовки всякого разного?! Вот и я решил обзавестись в гараже своим прессом. Было решено собрать на базе 20 тонного домкрата с рабочим ходом в 195мм.
Первоначальный вариант прессаНО во первых сварщик не совсем понял задумки и сварил обе горизонтальные части одинаково, то есть сверху и снизу получился двутавр из 2х сваренных швеллеров…

Сверху такая конструкция задумана, что бы обеспечить движение площадки с домкратом. А снизу швеллера должны были приварены по бокам от вертикальных стоек, тем самым посередине между них должен был образоваться проём, куда бы мог выпасть сайлентблок/подшипник или еще какая деталь при выпрессовке, а раз снизу получился тоже двутавр, то детали выпадать некуда и приходится подставлять что то снизу, что бы ей было куда выпадать, а это очень сильно съедает рабочую высоту пресса.

Второй причиной переделки стала рабочая область пресса, она оказалась слишком маленькой, особенно в купе с неправильно сваренной нижней частью, это выяснилось при попытке выпрессовать промежуточный подшипник с полуоси пежо, по высоте она не входила и меж швеллерами она тоже не могла пройти, т.к. они сварены в двутавр )

Было принято решение отпилить нижнюю часть швеллеров и дополнительно поставить домкрат на ноги! Ноги из квадрата 80х80.Примерка будущих ног и разметка где и сколько надо отпилить от первоначальной рамы
В этот раз варил всё сам ))Корявинько получилось, но как показали дальнейшие испытания, всё держится отлично!
В итоге после пары часов сварочных работ получилась вот такая конструкция:Внизу стоит остаток первичной рамы )
В процессе сварки и последующих тасканий новой рамы, выявился один косяк, плохая устойчивость, за счёт того, что сверху всё тяжёлое, а площадь опоры маленькая, и укосины, которые были на раме, только с одной стороны, что даёт раме заваливаться в другую сторону (

Одни укосины уже были на раме, а вторые пришлось доварить, после чего вся конструкция стала очень устойчивой.

Траверса между стойками была изготовлена так же из швеллера 100х45, в итоге получилась вот такая конструкция:Окончательный вариант конструкции, перед покраской были еще добавлены две распорки ног внизу

Дальше долгая и муторная зачистка всей конструкции кордщеткой под покраску, так же были насверлены отверстия, для возможности перестановки горизонтальной траверсы по высоте.

Рама окрашена молотковой краской, траверсу тоже покрасил, но как показала практика, краска с рабочей плоскости быстро сбивается.

Для перемещения горизонтальной траверсы используются 2 штыря Ф12ммОсновной диаметр штыря 12мм, а ручка имеет чуть больший, что бы не пролетала в отверстие при установки штыря на место.

После сборки получилась весьма симпатичная и устойчивая конструкцияСнизу видны две добавленные распорки. которые обеспечили большую жесткость всей конструкции

Изначально планировал сделать меньше отверстий, для перестановки траверсы, когда сверлил простым сверлом, но когда попробовал сверлить коронкой по металлу, то наделал их до самого низа ))

В итоге нижние отверстия пригодились при запрессовке кулака на стойку от пыжика

За счёт пространства между швеллерами горизонтальной траверсы очень удобно работать с разными деталями типа поворотных кулаков, где дофига выступающих в разные стороны частей.

Выпрессовка сайлентблока из кулака задней подвески KIA Ceed

В итоге получилась очень удачная конструкция, удобная в работе, пресс имеет следующие размеры:

На прессе можно работать с деталями высотой от 0 до 630мм переставляя траверсу и шириной до 600мм, такова рабочая область пресса

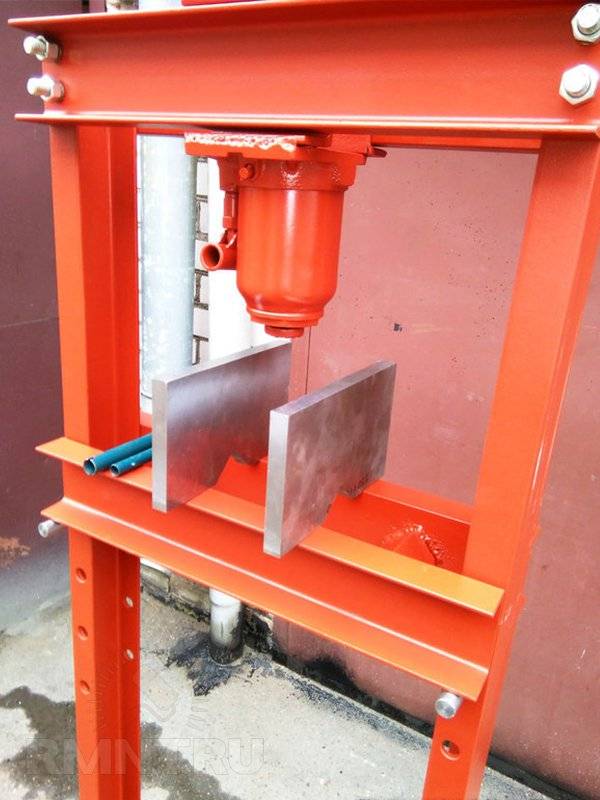

Вот такой получился прекрассный пресс…

Автор; Иван Прожерин, г.Екатеринбург

В статье пойдет речь об изготовлении пресса для гаража своими руками. Оптимальным усилием является давление в 10-25 тонн. Данное значение позволит выполнять все стандартные виды ремонта.

В некоторых случаях автовладельцы пробуют заменить пресс тисками. Но это не всегда возможно, так как тиски не позволяют работать с большими размерами и серьезным давлением.

В качестве основы чаще всего берут гидравлический домкрат. Он будет служить главным узлом в прессе. Разность давлений и площадей в устройстве позволяют развивать мощность, которая многократно превосходит человеческое усилие. Рабочим телом в гидравлическом домкрате является жидкость, зачастую специальное масло. Это выгодно отличает его от прочих вариантов, например, винтового.

Пресс своими руками для гаража: общая информация

Чтобы гараж приобрел функциональность, просто возвести здание будет недостаточно. Возможности гаражного помещения можно постоянно улучшать, добавлять новые элементы и оборудование. Одним из таких функциональных устройств является пресс. Спектр его применения широк – ремонт автомобиля, строительные и бытовые работы.

При ремонте чаще всего пресс используют для работы с втулками, коленвалом. Пресс будет незаменим в процессе снятия/установки подшипников. Помимо этого, устройство поможет при необходимости согнуть арматуру или листы металла. При строительных работах на прессе можно сгибать арматуру или гнуть металлические листы.

В быту – прессовать баллоны, металлический мусор. Частично все технические процедуры можно выполнить и на тисках. Но тиски не смогут заменить пресс полностью. Главным минусом является ограниченность в размерах и возможном усилии. Пресс позволяет работать с куда большими габаритами, также он гораздо мощнее тисков.

Наиболее важным показателем пресса является его усилие.

Недостаточной мощностью считается усилие в пять тонн, его не хватит для проведения некоторых видов ремонта.

Другая крайность – чрезмерная мощность. Например, некоторые устройства могут иметь усилие в 100 тонн.

Но, как правило, среднестатистическому автовладельцу такая серьезная мощность не требуется. Для потребностей гаража идеальным будет пресс с усилием в 10-25 тонн. С таким усилием можно выполнять все стандартные операции.

Устройство получится изготовить своими руками. Если есть время и желание, можно избежать похода в магазин, траты лишних денег. Для изготовления пресса за основу обычно берут гидравлический домкрат. Он будет главным элементом вашего устройства.

Вместо гидравлического иногда используют винтовой или пневмогидравлический домкрат, но предпочтительным все же остается первый вариант. Гидравлический домкрат идеально подходит на эту роль по одной важной причине. Рабочим телом в данном устройстве является жидкость (чаще всего специальное масло), а не газ.

Физическими принципами в устройстве служат законы Паскаля. Вследствие разницы площадей и давлений пресс оказывает значительно большое усилие, чем прикладывает человек.

Несомненным плюсом пресса на основе гидравлического домкрата является высокое КПД. Коэффициент полезного действия в правильно собранном устройстве составляет около 80%. Еще одно несомненное достоинство – плавный ход штока, он ровно опускается и поднимается.

Правда у самодельного устройства будут и минусы. Используя обычный, доступный инструмент, не получится изготовить пресс с точной регулировкой высоты. Поэтому после завершения всех работ, давление необходимо будет самостоятельно снизить до нуля. После этого шток выводят до упора. Частично проблему решают пружины.

Еще одним недостатком является медлительность гидравлического домкрата. Быстрая перенастройка и подгонка под заготовку – достаточно проблематичная задача. Помимо этого, с прессом можно работать лишь, если он установлен в вертикальном положении.

Самодельный пресс для гаража своими руками — чертеж:

Материалы и инструмент

Изготовление самодельного гидропресса для гаража необходимо начать с выбора подходящего домкрата. Лучше всего на эту роль подойдет одноштоковый бутылочный домкрат. Его конструкция обеспечит всю необходимую функциональность, но при этом с ним легко работать. Мощность данного устройства значительно выше механических аналогов.

Домкраты из этой категории могут развивать усилие до 100 тонн. Это позволяет создать пресс с усилием в тридцать тонн. Помимо этого, устройство отличается небольшими размерами и компактностью. Цена также находится на приемлемом для любого бюджета уровне. Поэтому рекомендуется остановить свой выбор именно на бутылочном домкрате.

Для изготовления вам понадобится обширный набор металлообрабатывающих инструментов. Наиболее сложным и дорогостоящим станет сварочный аппарат и набор электродов к нему. Также будет необходима болгарка и обычная ножовка по металлу. В качестве исходных материалов незаменимой станет профилированная труба с прямоугольным сечением.

При покупке обратите внимание на толщину стенок – они должны выдерживать давление и быть достаточно толстыми. Помимо этого, следует приобрести металлический уголок, полоски из стали. Их толщина должна быть минимум 10-15 миллиметров.

Для создания упора также будут нужны две пружины. Специальных пружин не требуется, можно взять обычные дверные пружины.

Пресс для гаража своими руками — размеры:

высота 1780 мм;
ширина 800 мм.

Важнейшие элементы чертежа – распорные уголки, стойки, упоры, ножки уголков и места расположения пружин. В целом же сердцем устройства будет бутылочный домкрат. Вокруг него создается жесткая конструкция из металлической рамы из подготовленных заготовок. Конструкцию дополняют некоторыми элементами, чтобы обеспечить ход упора.

Изготовление

Самые важные характеристики самодельного пресса в гараж – надежность и запас прочности. Устройство всегда изготавливают добротно, с большим запасом прочности, так как практически все узлы подвергаются серьезному давлению и нагрузке. Поэтому любая оплошность в процессе изготовления приведет к неминуемой поломке.

Как сделать пресс для гаража своими руками?

Начать работу следует с создания каркаса и платформы. Для её изготовления берут швеллеры, которые обладают многочисленными ребрами жесткости.

В качестве заготовки используют также трубу из металла прямоугольной формы.

Из неё вырезают 4 куска по размерам чертежа. Металлические куски сваривают в один элемент.

Сварные швы должны идти по бокам, чтобы повысить жесткость механизма. Вертикальные стойки и упор также делают из трубы. После этого можно заняться сваркой рамы. Её основными элементам является платформа, две стойка, а также нижний упор. Рама будет принимать на себя усилие, распределять его и обеспечивать устойчивость всей конструкции.

Платформу необходимо дополнить фиксатором. Для этой роли подойдет труба, длиной 15-20 миллиметров. Диаметр трубы определяют, исходя из размеров штока домкрата. Чтобы закрепить фиксатор, используют сварку.

Затем изготавливают съемный упор. Упор будет обеспечивать ход пресса и создавать необходимое усилие на изделие, помещенное в устройство. Данный узел изготавливают с помощью стальных полосок. Полосы должны быть чуть короче, чем расстояние между стойками.

Минимальная толщина металлических полосок составляет 10-15 миллиметров. Полосы сваривают с обеих сторон. Фиксацию упора будут обеспечивать два отверстия, которые просверливают в самих полосках.

После создания рамы в неё помещают гидравлический бутылочный домкрат. В процессе установки упоры оттягиваются и фиксируются. Домкрат помещают внутрь таким образом, чтобы шток помещался в фиксатор. Крепление производят болтами или сваркой. Желательно использовать болты, они позволят по необходимости вынимать домкрат. Так вы сможете использовать его для других целей.

Заключение

Чтобы изготовить пресс в гараж своими руками, в первую очередь необходимо приобрести материалы и найти набор инструментов. Чертежи пресса для гаража лучше всего брать готовые.

В самом стандартном случае конструкция будет приблизительно 1780 миллиметров в длину и 800 в ширину. Самые важные элементы – гидравлический домкрат, металлический каркас, пружины.

Домкрат крепят на каркас с помощью болтов или сварки. Особое внимание уделяйте прочности и надежности конструкции. Для создания каркаса понадобятся стальные полосы, уголки, металлическая труба. Пресс должен обладать большим запасом прочности, иначе он неминуемо сломается в процессе работы, так как оказываемое давление и усилие достаточно велики.

Полезное видео

Иногда у большинства хозяев частных гаражей периодически возникает потребность в проведении работ методом прессования. Для таких задач используют гидравлический пресс. Рассмотрим, как его сделать самостоятельно, что для этого требуется и дадим практические рекомендации.

Варианты применения пресса в личных целях

Прессы бывают самые разные: от настольных до огромных промышленных. Прессовальные устройства заводского изготовления стоят больших денег. Для самостоятельного изготовления также потребуются некоторые затраты, но значительно меньше. Вложить средства нужно будет в комплектующие материалы, понадобится сварочный аппарат, режущий инструмент и крепеж.

Преимуществом сборки пресса в гараже своими руками будет личный контроль каждого этапа. В итоге можно создать такой агрегат, какой наилучшим образом подойдет для индивидуальных потребностей:

выпрессовки втулок и подшипников
для обработки труб
для производства резиновых заготовок
для гибки металлических листов
для брикетирования фракционного пластика, древесных опилок
для сжатия прессформ.

Прессованием можно также выполнять рихтовку, надежно склеивать поверхности материалов, выжимать жидкости из продуктов, придавать требуемой формы разного рода предметам и прочее.

Для осуществления конкретных задач значения усилия гидравлического пресса подбирают соответственно особенностям обрабатываемых деталей. Чем больше диаметр рабочих цилиндров насоса, тем большего давления можно достичь, в некоторых случаях можно развить усилие до 2-3 тыс. тонн. Для типичных работ в частном гараже достаточно будет пресса с усилием 10-20 тонн.

В личных целях пресс для гаража будет незаменимым помощником при ремонте автомобиля и выполнении множества прочих задач. Теперь нет необходимости обращаться в специализированные СТО и тратить на все это свои деньги.

Особенности конструкции

Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.

Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.

Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.

Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.

На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.

Варианты сборки:

домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.

Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.

Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса. Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.

Разработка проекта

Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.

Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:

толщину подвижного стола и платформы
размеры домкрата
величину хода штока
габариты обрабатываемых заготовок.

В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.

Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.

Величину хода штока гидравлического домкрата можно регулировать следующими методами:

1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.

2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.

3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.

Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.

Особенности сборки

Чтобы собрать пресс для гаража самостоятельно, какие-либо специальные инструменты не понадобятся. Сложность для новичков может проявиться в использовании сварочного аппарата. В этом случае рекомендуется использовать агрегат инверторного типа, они в освоении более просты.

Для сборки гидравлического пресса потребуется такой инструментарий:

сварочный аппарат, маска, электроды
рулетка и мелки для разметки
болгарка с отрезным и зачистным кругом по металлу
электродрель и различные по диаметру сверла
слесарная ножовка
гаечные ключи, отвертки
строительный уровень
шуруповерт.

Для конструкции самодельного пресса необходимо подготовить следующие материалы (диапазон размеров указан для минимума и максимума мощности пресса):

швеллер не менее №8
профильная труба 40Х40 или 60Х60 мм с толщиной стенки 2-5 мм
стальной уголок 40-60 мм
полоса толщиной 10 мм
стальной лист для платформы и рабочего стола толщиной 10-40 мм
гидродомкрат мощностью 10-50 т
пружины (хорошо подойдут дверные или от автокресла)
болты, шайбы, гайки.

Из профильной трубы собирается периметр рамы, которая укрепляется по углам ребрами жесткости с помощью уголков.

Эти же уголки будут использоваться для направляющих подвижного стола и сменных упоров. Для реек направляющих будет служить полоса 10 мм.

Готовая рама устойчиво крепится к платформе. Нужно также выдержать ее правильное вертикальное положение с помощью отвеса.

Для оттягивающего приспособления, в случае использования домкрата в нижнем положении на подъем подвижного стола вверх, используют грибок моста со сдвинутыми шлицами. Он одевается на шток, после чего пружины крепятся одним концом к основанию станины, другим — к грибку.

Руководство по сборке

На каждом этапе сборки гидравлического пресса нужно сверяться с чертежом. Для ее последовательности предлагается выполнять следующие рекомендации:

Этап 1. Согласно размерам, обозначенным в чертеже, разрезать металлопрокат на детали. Затем, с помощью дрели, нужно проделать все обозначенные отверстия в всех элементах.

Этап 2. Сварка рамы гидравлического пресса из профильной трубы. Швы нужно проваривать со всех сторон. К раме приваривается верхняя стальная пластина. Чтобы периметр не деформировался, необходимо по углам рамы приварить укрепляющие ребра. После чего «П»-образная рама закрепляется с помощью болтов к основанию. Получаем готовую станину.

Этап 3. Изготавливается рабочий стол. Используется металлический лист 10 мм и профильная труба по его периметру либо швеллер. Длина трубы должна быть немногим меньше промежутка между стойками рамы.

Направляющие для вертикального перемещения стола изготавливаются из стальной полосы 10 мм. Общая ширина направляющих равняется ширине рамы. Затем между стойками станины заводится труба, приставляются стальные полосы и конструкция стягивается по бокам болтами с гайками.

По такой же схеме изготавливается регулировочный сменный упор. Отличие лишь в том, что напротив стоек, на определенной высоте, просверливаются отверстия для его крепления.

Этап 4. В соответствии с чертежом фиксируются оттягивающие пружины. Перед установкой домкрата рабочий стол необходимо оттянуть. Чтобы головка домкрата надежно упиралась в подвижный стол и не сдвигалась в процессе прессовки, нужно из отрезка круглой трубы изготовить специальное упорное гнездо и приварить его к нижней центральной части стола.

Теперь личный самодельный гаражный пресс полностью готов, останется только привести его в товарный вид: зашлифовать окалины сварки и покрасить. А при наличии слесарных навыков, усердия, возможности доступа к токарному и фрезерному оборудованию, можно изготовить такой станок, который невозможно будет отличить от заводского изделия.

При ненадобности самодельный пресс не будет занимать полезного пространства в гараже или домашней мастерской. Далее домкрат из конструкции можно легко извлекать и пользоваться ним для выполнения иных работ.

Пресс своими руками из домкрата в гараж

Главная » Разное » Пресс своими руками из домкрата в гараж

Простой пресс в гараж своими руками — DRIVE2

Добрый день всем. Периодически при работе возникает необходимость чего-то куда-то запрессовать. Но вот беда, пресса у меня то нету. Давно когда-то сделали мы с коллегой небольшой пресс. Работали мы им довольно долго, потом когда я уходил с этого бокса, этот пресс был оставлен коллеге. В очередной раз когда нужно чего-то запрессовать вспоминаю, что нужно сделать себе небольшой пресс, но всё как-то откладывалось. Недавно преодолев лень решили с кумом всё-таки делать пресс. Посчитали, прикинули и набросали эскиз.

В качестве основы будет использоваться принцип старого пресса (который был в старом боксе) – с домкратом снизу. Почему именно такой проект:1. Он уже был проверенный мной

2. Не требует дополнительных затрат финансовых и трудовых.

Для начала отчистил от грязи и пыли старый газоновский домкрат. Как оказалось он особо и не качал. Решил попробовать обойтись малой кровью – сменить масло и заодно промыть пружинки, шарики клапанов и пока не лезть в цилиндр в связи с отсутствия ремкомплекта на домкрат. Вот такая гадость слилась с домкрата

Судя по виду – это смесь тормозной жидкости с маслом ( на фото видны куски грязи)Также прочистил и смазал резьбовую часть штуцеров и винтов-клапанов.

Заливаю масло – прокачал – домкрат заработал)))) Ура!Приносим железо

Самое главное – разметка. Для выполнения одинаковых размеров — разметку проводил с помощью шаблона сделанного из планки и двух саморезов.

Также для цели разметки на металле я использовал штангенциркуль с заточенными губками

В изготовлении пресса мне помогала моя давняя помощница – сверлилка.Крепил на болты м10.

Для регулировки высоты стола с домкратом было сделано шесть отверстий на основной стойке.

Ножки были сделаны из уголка 50-ки

Домкрат центрируется и фиксируется посредством болтов в штатных местах домкрата

Далее устанавливаем подвижной стол. Заранее были наварены направляющие шайбы. Стол получился съёмным.

Снизу на подвижном столе навариваем пластину и центровочные шайбы.

Ну и первое испытание (ещё даже пружин на нём не было) – подшипник полуоси

На месте без пыли и шума подшипник на месте.

Для облегчения процедуры опускания домкрата прикупил 4 пружины

Вот вид пресса в сборе.

Красить пока не стал, так как погода особо не располагает к покраске, да и как говорил Кедр c VWTS «В конкурсе на самый красивый пресс участвовать не буду, однозначно. Ржаветь у него не получиться, по крайней мере в ближайшие лет 10-15.» Впринципе — будет желание — покрашу

на этом сегодня всё,с уважением,Mavick MV

Пресс для гаража своими руками гидравлический: чертежи приспособления и как сделать

Для выполнения работ, требующих использовать метод прессования, понадобится гидравлический пресс. Для этого автолюбителям важно знать, как сделать пресс для гаража своими руками. Оптимальный вариант – давление в 10-25 тонн.

Такого значения достаточно для выполнения основных видов работ. Гидравлический пресс необходим для работы с втулками, коленвалом, листовым металлом, арматурой. Разберём принципы действия и варианты применения гаражного пресса, а также узнаем, как сделать его своими руками.

Назначение и принцип действия пресса

Чертеж пресса для гаража.

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

металлообработка;
прессовка;
брикетирование;
изготовление стальных профилей;
обработка труб;
производство резиновых заготовок.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Особенности конструкции самодельного пресса

Чертеж и размеры пресса для гаража.

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата. Важно заранее продумать, какие работы будут выполняться с помощью пресса.

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

установка вверху рамы винтового привода;
создание съёмного перемещаемого мобильного стола;
использование съёмных подкладок;
применение вышеописанных методов вместе.

Все перечисленные размеры заносятся в чертёж. Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат.

Подготовка проекта пресса

Перед сборкой устройства гаражного приспособления необходимо подобрать правильный чертёж, а лучше его сделать самостоятельно, чтобы будущий инструмент соответствовал всем требованиям. Самый важный элемент конструкции гидравлического пресса – станина.

Это рама, по рейкам которой перемещается горизонтальная балка. Станина должна быть достаточно прочной для выдерживания усилий домкрата, а также иметь запас прочности.

Проект пресса для гаража.

Основание лучше всего делать в виде платформы. Ширина проёма платформы зависит от размера материалов, которые планируется обрабатывать в дальнейшем.

Для расчёта ширины и высоты проёма складывают такие параметры:

толщина подвижного стола и платформы;
размер домкрата;
величина хода штока;
габариты обрабатываемых заготовок.

Чтобы создать пресс своими руками рекомендуется использовать типовые чертежи. Размеры пресса для гаража:

ширина 800 мм;
высота 1780 мм.

Важными элементами чертежа являются стойки, упоры, ножки, распорные углы и места расположения пружин. Конструкцию дополняют некоторыми элементами для обеспечения хода упора.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

В первую очередь создаются каркас и платформа. Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
Рама состоит из платформы, двух стоек и нижнего упора. Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор. Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.

На завершающем этапе гидравлический бутылочный домкрат помещается в раму. В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

сварочный аппарат и электроды;
болгарка с диском по металлу;
шуруповерт;
электродрель;
уровень;
рулетка;
листовая сталь;
ножовка по металлу;
электроды;
профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Размеры элементов пресса.

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

Швеллер, изделие №8 и выше.
Труба круглого или прямоугольного сечения не меньше 4*4 см.
Уголок не менее 5*5 см. Применяется при сборке основания рамы.
Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
Полоса стали толщиной 1 см для ребер жесткости и направляющих.
Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
Вставки-подкладки из стального профиля.

Руководство по сборке пресса

Чертеж переносного пресса.

Рекомендации по сборке:

Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом. Дрелью проделываются необходимые отверстия.
Сварка рамы. По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
Создаётся рабочий стол из металлического листа толщиной 10 мм. Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
Фиксация оттягивающих пружин. Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.
Самодельный пресс для гаража готов. Остается выполнить шлифовку и покраску для придания товарного вида.

Итог

Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.

А как часто вы пользуетесь прессовым приспособлением у себя в гараже?

Пресс из домкрата: пошаговый мастер-класс изготовления своими руками (100 фото)

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.

Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

выгибание;
ковка;
штамповка;
выдавливание профилей;
прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

в выжимании соков из фруктов и овощей;
для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

домкрат;
швеллеры;
стальная профилированная труба прямоугольного сечения;
стальной уголок и полоски;
труба, диаметр которой равен размеру головки штока домкрата;
пластина из стали 250*100 мм;
стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.

Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.

К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

Фото пресса из домкрата

Также рекомендуем просмотреть: Помогите проекту, поделитесь в соцсетях 😉

Пресс без сварки из автомобильного домкрата

Главная » Мастерская » Пресс без сварки из автомобильного домкрата Очень простая конструкция гидравлического пресса из обычного автомобильного домкрата. При проведении ремонта автомобиля, мотоцикла, а также выполнении различных видов работ возникает необходимости в использовании пресса. С его помощью можно делать контролированный изгиб деталей, проводить их выравнивание, выжимать запрессованные подшипники и т.д. Высокая стоимость заводского пресса делает такую покупку неоправданной. Я предлагаю вариант его изготовления на основе автомобильного домкрата на 5 тонн.Перед началом изготовления пресса потребуется закупить или найти в закромах:

стальную квадратную трубу 50х50 мм;
стальной уголок 40х40 мм;
стальную полосу 40х4 мм;
стальную плиту 10 мм;
стальную плиту 4 мм;
бутылочный домкрат на 5 т;
2 цилиндрические пружины для батута;
2 J-образных болта с гайками;
12 болтов M10 на 60 мм с гайками;
2 болта M10 на 80 мм с гайками;
2 болта М10 под шестигранный ключ длиной 30 мм;
4 болта М8 под шестигранный ключ длиной 16 мм;
2 болта M10 на 16 мм;
4 болта M6 на 16 мм;
1 болт M10 на 30 мм под шестигранный ключ
шток с пяткой.

Процесс изготовления гидравлического пресса из домкрата

Для начала обрезают 2 заготовки от квадратной трубы. Они будут в дальнейшем использованы в качестве главной стойки станка. Их длину подобрал под параметры домкрата. У меня получилось 66 см. Также сразу делаю ножки из уголка. Для обеспечения их устойчивости вполне достаточно длины в 30 см.Наношу на уголок с помощью керна разметку под сверление, после чего готовлю 2 отверстия под болты М10. Прикладываю уголок по месту на квадратную трубу и равняю под 90 градусов, чтобы сделать разметку для сверления. Готовлю сквозное отверстие через обе стенки квадрата. Теперь соединяю трубу и уголок длинными болтами с гайками.После готовности стоек отрезаю две заготовки из уголка длиной по 40 см. Они будут использоваться в качестве верхнего усиленного упора для домкрата. Прикладываю их поочередно по месту и наношу разметку для сверления. Делаю сначала отверстия в уголках, после чего также просверливаю квадрат. Вставляю по 2 болта М10 с каждой стороны. Стягиваю стойку и оба уголка вместе.Из имеющейся толстой стальной плиты вырезаю прямоугольную заготовку размером примерно 80 на 13 см. В нее будет упираться поршень домкрата. Теперь переворачиваю стойку таким образом, чтобы поперечные уголки оказались внизу. Прикладываю пластину поперек и сверлюсь в ее центре.Чтобы шток цилиндра домкрата не проскальзывал под нагрузкой, требуется ограничитель. Для этого вырезаю еще одну пластинку, но немного меньшего размера. Для этого используют тонкую плиту на 4 мм. На ней делаю сквозные отверстия, перенеся их с большой пластины. Также в ее центре фрезой выбираю отверстие большого диаметра, в которое будет входить пятка поршня домкрата. Чтобы не использовать гайки, нарезаю резьбу в тонкой пластинке. Теперь прикладываю обе пластины к опору из уголков и скручиваю все болтами М10 (длиной 30 мм с головкой под шестигранный ключ).Теперь делаю скользящую опору для закрепления дна домкрата. На нее не будет оказываться серьезные нагрузки, поэтому я решил ее изготовить из стальной полосы.Для начала отрезал две заготовки длиной в 16 см. Сделал на них две поперечные отметки на расстоянии 5,4 и 10,8 см от одного из краев. После протачиваю клинообразный рез болгаркой, но не обрезаю до конца. По полученной бороздке загибаю полосу, получив П-образный профиль, который легко скользит по стойке станка.Приложив профиля по месту к стойке измеряю расстояние между ними, при этом отнимаю 4 мм на допуск. Переношу размеры на стальную полосу. Ее длина должна быть на 8 см больше. Делаю отметку, предварительно отступив от края по 4 см. После этого аналогичным способом прорезаю клинообразные бороздки болгаркой. Загибаю полученные по краям полосы хвостики под 90 градусов. Теперь нужно соединить полученные из полосы заготовки. Для этого сначала насверливаю на хвостиках отверстия и сразу же нарезаю в них резьбу, чтобы не использовать потом гайки. Также готовлю отверстия в П-образном профиле и соединяю все болтами М8 с головкой под шестигранный ключ длиной 16 мм.Далее беру стальную плиту с сечением 4 мм и прикладываю к ней дно домкрата и обвожу, делаю допуски и обрезаю. Полученную заготовку примеряю в центре нижней опоры, изготовленной из стальной полосы. Делают 2 отверстия, и нарезаю резьбу. Соединяю пластину и стойку, после спиливаю лишнюю длину болтов.В дне домкрата делаю четыре отверстия. После этого прикладываю его к пластине нижнего упора, наношу разметку и сверлю. Также нарезаю резьбу.По центру пластины опора домкрата делаю сквозное отверстие. После частично расширяю его под головку болта М10, но сверлю не насквозь, только чтобы утопить шляпку.На стальной полосе с направляющими профилями отступив несколько сантиметров от опорной пластины делаю по отверстию. В дальнейшем они пригодятся для закрепления пружин.Начинаю сборку подвижной части станка. Сначала вкручиваю в центральное отверстие пластины болт М10, применяя шестигранный ключ. Его головка полностью прячется. Сверху ставлю домкрат и закрепляю его мелкими болтиками, также под шестигранный ключ. В боковые отверстия на полосе вставляю J-образные болты. Затягиваю их двумя гайками.Теперь на верхнем упоре станка, напротив J-образных болтов, делаю поперечные сквозные отверстия через оба уголка. Вставляю болты и соединяю их пружинами с J крючками.Снова беру стальной уголок и отрезаю 2 заготовки по 40 см каждая. Они будут использоваться в качестве подставки для расположения прессуемых заготовок. Сверлюсь аналогично тому способу, который применял при креплении верхнего упора домкрата. Чтобы добавить жесткости сделал 2 вставки с отрезков квадратной трубы, также они не позволят платформу перекашиваться и падать при перестановке.Теперь завершающий этап. Беру стальной шток с пяткой и обрезаю по нужной длине.Делаю в его торце отверстие под болт М10. Нарезаю резьбу и прикручиваю шток к болту, который был ранее вкручен в центр нижнего упора домкрата.Остается только наделать сквозных отверстий по стойкам, чтобы иметь возможность менять высоту платформы под необходимые параметры заготовок. Я пока сделал только пару, в дальнейшем буду высверливать при необходимости.Можно приступать к тестированию. Стандартная рукоятка домкрата не удобная, поэтому я ее заменил более длинной трубкой.Для защиты от коррозии покрасил все в красный и черный цвет. При сборке я отказался от использования сварки, поскольку важно соблюсти правильные углы. При сваривании деталь может увести в бок. Как известно – перекос, давление и сварочные швы несовместимы. Главное преимущество конструкции в том, что при необходимости я всегда смогу снять домкрат и поставить его обратно.

Смотрите видео процесса изготовления

Смотрите также

Красивый дворик частного дома своими руками
Потайные комнаты в домах
Как склеить мебельный щит
Ремонт блоков управления посудомоечных машин
Жидкость для промывки системы отопления в частном доме
Наклейки на стену стикеры
Стеклянный стол большой
Устройство перегородок из кирпича
Пруд как правильно сделать
Как правильно расставить мебель в комнате с тремя окнами
Что такое полимерное покрытие металла

Гараж | Зал славы рок-н-ролла

Уровень 2

Возьмите инструмент, включите громкость и создавайте собственную музыку в музее. The Garage, созданный, чтобы напоминать о месте рождения рок-групп на протяжении десятилетий, — это место, где вы можете создавать музыку, вдохновленную великими людьми.

The Garage, представленный The Minoff Family при поддержке Sweetwater, состоит из пяти основных зон: фанаты могут брать настоящие инструменты, учиться играть, джемовать с друзьями, брендировать свою группу с помощью нестандартных товаров и проверять отличное оборудование и инструменты от коллекции музея.

Играйте с настоящими инструментами — ударными, гитарой, басом и клавишными — и все это установлено на специальных репетиционных станциях. Независимо от того, играете ли вы на инструменте впервые или являетесь опытным игроком, видеоподсказки помогут вам научиться играть или продемонстрировать свои навыки фристайла.

Для тех, кто хочет джемовать со своими друзьями или создать импровизированную фан-группу, пространство для джемов может похвастаться полным комплектом оркестра, снабженным настоящим высококачественным оборудованием, где вы можете участвовать в совместной аудио- и видеозаписи или джем-сейшнах в стиле фристайл.

ГОСТИНАЯ

Расслабьтесь, возьмите акустический инструмент, например, гитару или укулеле, присядьте и поиграйте или посмотрите одну из групп в пространстве Jam.

БРЕНДИТЕ СВОЮ ГРУППУ

Как показывает история рок-н-ролла, создание великой группы также требует визуального оформления. Посмотрите краткую выставку о том, как некоторые знаковые группы получили свои знаковые логотипы, а затем попробуйте свои силы в создании собственных логотипов групп в интерактивных киосках Brand Your Band.

ГАРАЖНОЕ МЕХАНИЗМ

На выставке Garage Gear представлены великолепные инструменты и инструменты из коллекции Музея. Поклонники увидят исторические инструменты на этой постоянно меняющейся выставке, где представлены профессиональные рок-инструменты. Избранные экспонаты, представленные сейчас на выставке:

Оригинальный прототип деревянной дощатой гитары, изготовленный и на котором играет Лес Пол
6-струнная гитара Fender Telecaster, используемая в студии различными артистами, в том числе Би Би Кингом, Джеффом Беком и Джонни Марром из The Smiths, среди прочих
Напольный том-барабан Ludwig, на котором Тоби Вейл из Bikini Kill играет на протяжении всего ее пребывания в группе
Гитара Fender Custom Shop Stratocaster с синхронизированным тремело и оригинальным корпусом, на котором играет Бадди Гай
Поворотный стол Technics Quartz с прямым приводом, используемый Терминатором X из Public Enemy

6-струнная электрогитара Goya, на которой играет Дебби Харри из Blondie
Крэш-тарелки Black Sabbath
6-струнная электрогитара Fender Telecaster, на которой играет Сьюзен Тедески
Усилитель Fender Bassman, используемый Риком и Родни Холлом в студии FAME Studios

Внутри гаража

НАЧНЕМ

Купить билеты

Зал славы

Высшая награда Рока. В Зале славы представлены Галерея подписей призывников, выставка New Inductee и Театр Коннора, посвященный Power of Rock Experience.

Исследовать Уровень 3

Как подключить дверь гаража к машине

Автомобильные рейтинги
Путеводители по покупкам автомобилей
Как подключить дверь гаража к машине

Дастин Хоули | 15 февраля 2021 г.

Одной из самых удобных вещей, которую домовладелец может установить в своем доме, является открыватель гаражных ворот. Одним нажатием кнопки в самом автомобиле или на пульте дистанционного управления вы можете легко открывать и закрывать ворота гаража, что позволяет вам быстро приходить и уходить.

Но что делать, если ваш пульт дистанционного управления или панель управления автомобилем не подключены к устройству открывания гаражных ворот?

У этого конфликта есть решения, и сегодня мы расскажем, как удаленно подключить ворота гаража к машине, обсудив оба метода управления, чтобы вы могли запустить ворота гаража.

Хотите действовать?

Интернет-магазин автомобилей для продажи

Хотите нырнуть глубже?

Сравните автомобили онлайн

ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?

Найдите местные поощрения и скидки на новые автомобили

Благодарю вас

Теперь вы подписаны на информационный бюллетень J.D. Power Cars.

Обзор новых автомобилей

2023 Ford F-Series Super Duty Preview

Грузовики F-Series Super Duty получили то, что им было нужно для модели 2023 года. Ford анонсировал более мощную линейку тяжелых грузовиков с множеством доступных новых технологий, отличными стандартными функциями безопасности и уникальными улучшениями, чтобы сделать грузовики более подходящими для конкретных отраслей.
