Как сделать трубогиб самостоятельно
Стройка в садутому назад 115 просмотра
Как сделать трубогиб своими руками
Содержание статьи:
- 1 Виды трубогибов
- 2 Как сделать трубогиб своими руками
Нередко при изготовлении чего-либо дома или на даче, приходится сгибать трубы. Сделать это качественно и без трубогиба нелегко, но вполне возможно. С этой целью в трубу нужно засыпать песок, а место изгиба хорошо нагреть посредством горелки или паяльной лампы.
Ранее в строительном журнале samastroyka.ru уже рассказывалось о том, как согнуть трубу в домашних условиях. Однако, даже в таком случае, изгиб не всегда получается хорошим.
Наиболее качественный результат будет с использованием трубогиба, не обязательно заводского образца, можно и самодельного.
На сегодняшнее время существуют различные виды трубогибов, все они отличаются конструкцией и принципом своей работы.
Содержание статьи
Виды трубогибов
Трубогиб — это специальное приспособление с помощью которого можно легко согнуть трубу круглого или квадратного сечения в дугу, арматуру, и различные другие виды металлопроката.
Трубогибы бывают нескольких видов, поэтому прежде чем приступить к изготовлению самодельного трубогиба в домашних условиях, следует рассмотреть каждый из них, и определиться с выбором.
Существуют следующие виды трубогибов:
- Пневматические трубогибы;
- Электрические трубогибы;
- Гидравлические трубогибы.
Первые два вида трубогибов сложны для изготовления в домашних условиях. Например, пневматические трубогибы имеют в своей конструкции трубку, в которой циркулирует горячий воздух. Воздействуя на обрабатываемую деталь горячим воздухом, её можно легко согнуть в любом направлении и под нужным углом.
Принцип работы электрического трубогиба несколько иной, а основным элементом в конструкции, является электропривод, позволяющий более точно воздействовать на обрабатываемую деталь.
Рассмотрим на простом примере, как и из чего, сделать простой трубогиб своими руками для гибки профильной трубы.
Как сделать трубогиб своими руками
Самый простой, пожалуй, вариант трубогиба для гибки труб, состоит из следующих элементов:
- Нижней опоры и верхней подвижной части;
- Роликов, между которыми пропускается труба для сгибания.

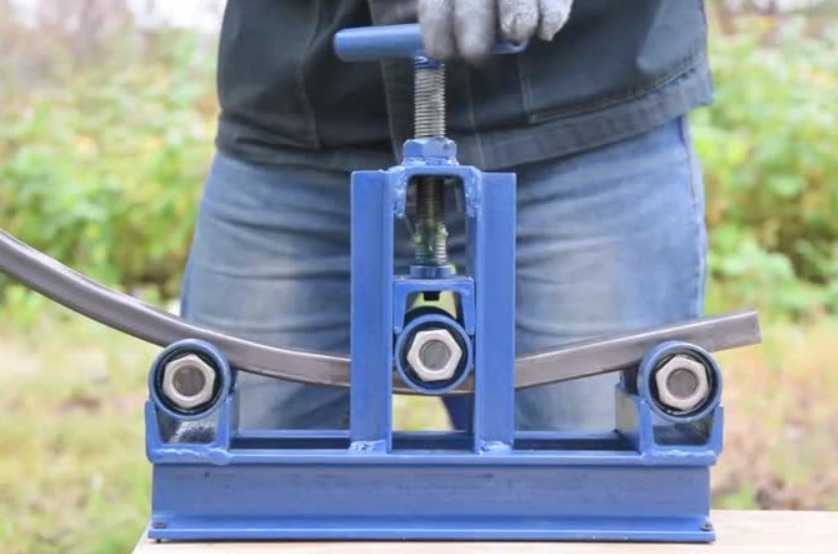

Для изготовления простого трубогиба потребуется два куска швеллера, с одной стороны которых приваривается дверной навес. С другой стороны, между двумя кусками швеллеров, располагается подъемный механизм, который позволяет легко регулировать угол изгиба трубы. Для этих целей можно использовать автомобильный домкрат, например.
На верхней, подвижной части трубогиба, крепится вращающийся ролик с рукоятью. Данный механизм трубогиба предназначен для ручного протягивания трубы в процессе её сгибания.
К нижнему швеллеру, также крепится ролик, под который собственно и будет заводиться труба.
Угол между верхним и нижним швеллером, как было сказано выше, можно легко регулировать при помощи подъемного механизма, в качестве которого выступает домкрат.
