Как изготовить своими руками распашные ворота из профнастила по чертежам?

Нынешнее разнообразие стройматериалов, подходящих для изготовления ограждений и ворот, может озадачить любого застройщика. Но наиболее подходящим вариантом будет распашные ворота выполнить из профнастила своими руками. По факту, профнастил будет применен только для обшивки основы створок распашных ворот.

Профильный лист — это оцинкованный лист, имеющий ребристую форму, которая усиливает его жесткость. Эти листы изготавливают как оцинкованными, так и с покрытием из полимера, что избавляет владельца от потребности красить распашные ворота из профнастила после установки, а также в период их эксплуатации.

Такие ворота имеют две части и открываются в обе стороны. Именно по этой причине их и называют «распашными воротами». Две створки делают для того, чтобы уменьшить нагрузку на петли и облегчить открывание ворот.

Для того, кто хочет, чтобы все, что только можно, было сделано своими руками, нет нужды устанавливать громадные распашные ворота.

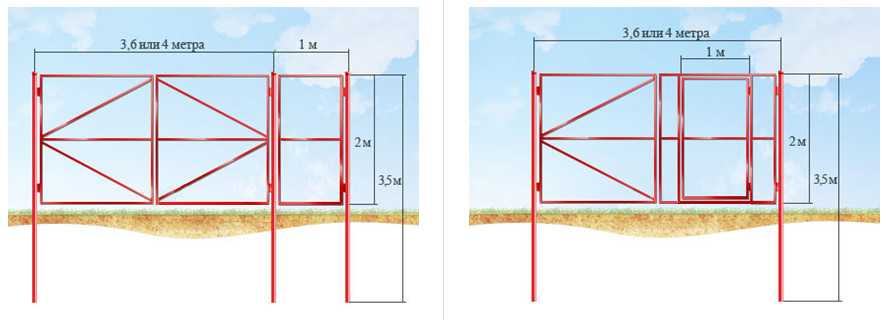

Для проезда машины хватит того, чтобы ворота из профнастила были шириной 4 м, а высотой — 2.5 м. Такие габариты дают возможность при оборудовании ворот обойтись без посторонней помощи.

Распашные ворота, выполненные из профнастила, обладают преимуществами:

• удобство и надежность;
• достойный вид;
• простота в использовании и несложная установка.

Монтаж ворот из профнастила

Материалы и инструменты

Распашные ворота бывают разных видов, владелец может дополнить их декоративными деталями. Необходимо продумать внешний вид и разработать чертежи, выбрать место для обустройства, вымерять размеры. Тогда будет ясно, какой необходим инструмент и материал.

Необходимые материалы:

• профнастил (согласно расчетам). При расчетах непременно учитывается длина и ширина листов, которую сравнивают с готовым изделием. Не стоит брать впритык. При крепеже необходимо будет делать внахлест;
• труба для столбов. К высоте изделия прибавляется еще метр — расстояние, заливаемое бетоном;
• при покупке материала необходимы ребра жесткости для изготовления деталей. Если для их выполнения берется материал, идентичный раме, добавляется еще и длина ребер;
• для основы нужна труба из профиля. Ее следует приобретать диаметром более 25 мм;
• пригодится бензин или средство против коррозии, чтобы покрыть поверхности из металла;
• грунтовка и краска;
• засов или замок.

Необходимый инструмент:

• нить из капрона;
• электросварка;
• кувалда;
• шуруповерт;
• болгарка;
• ножницы по металлу.

При планировании требуют внимания размеры сооружения. Большие — повлияют на массу, раму тогда лучше сделать из более мощного материала. Для беспрепятственного движения створок необходимо оставить запас на накопление снега в виде расстояния между землей и воротами.

Установка столбиков

Части ворот будут монтироваться своими руками к столбам, поэтому сначала их устанавливают в землю приблизительно на один метр. Также осуществляется разметка и выкапываются ямы под столбы. Размер ямы должен на 10 см превышать диаметр трубы. Далее отрезается материал, равный по длине створке, плюс 10 см для снега и метр для монтажа. Обезжиривается он посредством бензина и противокоррозийного состава. Когда состав высохнет, необходимо снять появившийся налет тряпкой.

Столбы помещаются в подготовленные ямы и своими руками засыпаются щебнем, который необходимо утрамбовать. Установку столбов выполняют строго вертикально. Для этого необходим отвес. После застывания раствора недочет может не получиться исправить. Для раствора берется цемент марки 300 в соотношении 1:3. Он перемешивается, добавляется вода, посредством которой состав доводится до жидкого состояния. Этой смесью заливают щебень. Необходимо дождаться полного затвердения оборудованных элементов.

Изготовление створок для ворот своими руками

На этой стадии следует контролировать соблюдение формы деталей. Если это проигнорировать, то после изготовления возникнет расхождение плоскостей, а устранить изъян будет нельзя. Вот почему с самого начала нужно следить за составлением конфигурации.

Подготовка места для работ

Грамотно изготовить распашные ворота своими руками без специально отведенного места не получится. Хорошо, когда имеется стол для сварки, если его нет, необходимо найти другое место. Понадобится ровная площадка, размеры которой больше, чем у изделия на несколько метров. Теперь необходимо разложить швеллер. Он должен быть меньше изделия на 20 см. При укладке пользуются уровнем. Должна получится ровная плоскость и абсолютно параллельная. Если нарушить это требование, то после скрепления частей получится пропеллер, который не исправить.

Изготовление распашных ворот своими руками

Профиль обрезается посредством болгарки согласно запланированным размерам. На срезе убираются заусенцы тоже болгаркой. Заготовки раскладываются на месте сварки. Далее осуществляется стыковка частей и выверяется диагональ. Это делается нитью. Детали схватываются сваркой. При сварке части изделия может повести, поэтому осуществляется повторный промер. Если это случилось, выполняется рихтовка молотком. После приваривают детали полностью. Сварочные наплывы зачищают.

Для жесткости сооружения требуется своими руками закрепить распорки. При изготовлении ворот из профнастила используют металлические узоры для распорки. Если в воротах планируется калитка, то после изготовления основы створки, вырезают заготовки по размеру калитки, выкладывают их на месте осуществления сварки и соединяют по принципу створки. Теперь калитка прикрепляется посредством сваривания к основе створки ворот.

Затем стоит примерить замок и сделать необходимые отверстия. После крепления профиля это сделать намного сложнее. Также, если в планах есть установка автоматики для ворот, закрепляют ригели и рычаги для открывания. Эти детали монтируются в соответствии с инструкцией. Осуществить процедуру требуется непременно до монтажа профнастила.

Далее проводится зачистка всех наплывов сварки и обработка поверхности бензином. После высыхания поверхность протирают тряпкой.

Крепление створки к столбам

Завесы используют мощные. Если этим пренебречь, то створки ворот провиснут. Лучше использовать завес с подшипником, это позволит плавно двигаться частям ворот.

Обязательно предусматривается расстояние между землей и воротами больше 10 см. Это упредит проблемы с воротами из профнастила зимой.

Крепление профнастила своими руками

Для установки профнастила своими руками следует надеть рабочие рукавицы, т.к. при работе с материалом на нем появляется острая кромка. Из профлистов вырезается размер согласно плану. После чего проводится срезка заусенцев в местах обрезки. Листы располагаются внахлест. Посредством дрели просверливаются отверстия, и производится закрепление саморезами. Крепить заклепками нельзя, т.к. они быстро расшатываются и срезаются при использовании ворот.

Распашные ворота готовы. Их следует смазывать перед холодами, чтобы сооружение, сделанное своими руками и потребовавшее столько сил, служило долго.

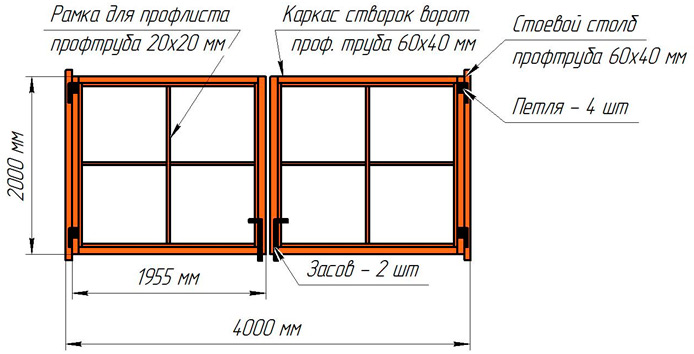

Ворота своими руками + чертежи, фото и видео

Содержание

• Преимущества распашных ворот
• Конструкция распашных ворот
• Ворота из профлиста
• Установка распашных ворот
• Способы установки столбов
• Изготовление и установка створок
• Раздвижные ворота
• Установка консольных ворот
  • Необходимая фурнитура
• Подъемно- поворотные ворота
• Итоги

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки.

Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

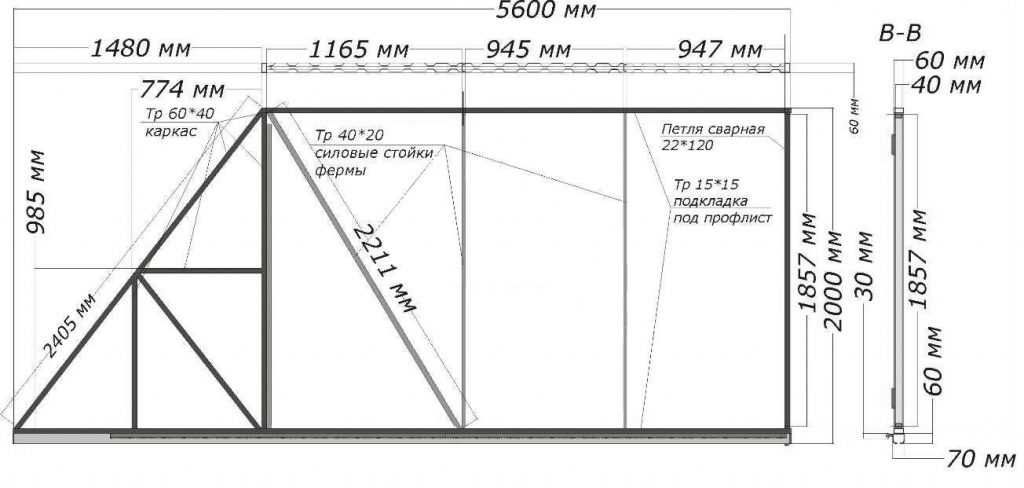

Как сделать откатные ворота из профнастила своими руками (чертежи)

Сейчас в строительных магазинах можно найти множество материалов, используемых для изготовления заборов и ворот. Чаще всего это кованое железо, дерево и металл. Но постепенно лидирующие позиции начинает занимать такой материал, как профнастил, которому отдают предпочтение все больше владельцев земельных участков. Этот материал представляет собой оцинкованную сталь в листовом варианте с полимерным покрытием.

Что привлекает строителей и владельцев загородных домов из профнастила? Во-первых, это очень легкий материал, который хорошо проявляет себя в эксплуатации. Во-вторых, его легко установить. Попробуем подтвердить это на практике, узнав, как сделать откатные ворота из профнастила своими руками (фото-схему вы можете увидеть в статье). Также разберемся в его разновидностях и постараемся подобрать оптимальный вариант.

Разновидности ворот из профнастила. Особенности их конструкции, преимущества и недостатки

Рассмотрим положительные стороны ограждений из этого материала:

• Профилированные листы позволяют сэкономить, так как их цена значительно отличается от кованых изделий или дерева.
• Простота сборки и изготовления готовых деталей.
• Высокий срок службы.
• Ворота могут быть различной конструкции и управляться разными способами благодаря функциональности профнастила.
• Благодаря тому, что профнастил выпускается разных цветов, вы можете подобрать цвет, который будет полностью удовлетворять эстетическим требованиям заказчика и гармонировать с любым экстерьером на участке.

Типы ворот из этого материала по способу открывания

• Назад.
• Подметание.
• Раздвижные.
• Для гаражей.
• Поворот и подъем.

Наиболее распространенными типами являются откатные ворота и ворота распашного вида. Ниже мы обсудим оба варианта. Также мы научимся делать откатные ворота из профнастила своими руками.

Ворота размашистые из профнастила

Это исполнение классическое, и многие привыкли видеть такой вариант на сайтах. Конструкция выполнена в виде двух стоек, на которых располагаются рифленые дверные полотна.

За счет того, что в столбах используются несущие петли, достигается плавное раскрытие. Ворота или калитка обычно располагаются в соседней секции ограждения, но бывают случаи, когда калитка монтируется в одну из секций ворот.

Открытие осуществляется выдержкой вручную или автоматически, с помощью автоматического электропривода. Чаще всего привод используется для доступа на промышленные объекты и в другие небытовые помещения, но в последнее время автоматическое управление воротами нашло применение и в строительстве частных домов. Стоит отметить, что за счет использования профнастила при изготовлении ворот можно сэкономить на покупке привода, ведь ворота изготавливаются легче, чем аналогичные модели из других материалов, привод подходит для небольшой мощности.

Ворота распашные вызывают большой интерес благодаря доступности материалов и простоте работы. Однако в тех случаях, когда раскрывать секции некуда, этот вариант придется отмести и разобраться, как сделать откатные ворота из профнастила своими руками.

Ворота из вторичного профнастила

Такие ворота считаются более удобными в эксплуатации благодаря своим функциональным характеристикам. Все дело в том, что при открывании они отъезжают в сторону, соответственно, не занимая полезного пространства впереди. Если территория не способствует использованию распашных ворот из-за отсутствия свободного места, такой вид ограждения будет просто незаменим.

Конструктивно можно добиться очень широкого проема для движения транспорта, ведь в длину такие ворота достигают и десяти метров. Используя откатные ворота зимой, можно не тратить много времени на тщательную уборку снега, ведь сугробы не будут мешать открытию створки, как это бывает при открывании распашных. Также, благодаря конструкции, исключающей направляющие в проеме, вам не придется беспокоиться о вождении автомобилей любой высоты. Стоит отметить, что использование откатных ворот без автоматики очень неудобно из-за большого размера створки, поэтому если вы думаете, как сделать откатные ворота из профнастила своими руками, стоит учесть момент о покупке привода.

Выделим основные недостатки, которые присутствуют в откатных воротах такой планировки:

• Конструкция этих видов ворот предполагает использование прочного фундамента, что увеличивает материальные затраты.
• Также обязательно использование специальных комплектующих, предназначенных для организации правильной работы ворот.
• Ну и, наконец, установка таких дверей сложнее и, как следствие, дороже.

На что обратить внимание при покупке профлиста?

В первую очередь необходимо ознакомиться с маркировкой и типом покрытия. Этот материал может быть разным по толщине, форме и высоте ячеек. Насколько герметичными будут будущие ворота, зависит от размера выступа на профлисте.

Вот некоторые обозначения, использованные в названии этого материала, которые помогут вам разобраться, как сделать откатные ворота из профнастила:

• С – подходящие гофры для профнастила, небольшая толщина и высота профиля.
• НС – материал универсального типа. Подходит как для заборов и ворот, так и для кровли.
• Н – мощный профнастил, подходящий для строительства ангаров и больших помещений. В качестве материала для ворот не применяется.
• Цифры в обозначении означают высоту профиля.

Следует отметить, что для возведения заборов и изготовления дверей используют такие профилированные листы, как С8 и С10, с высотой ребер жесткости 8 и 10 мм соответственно. Толщина материалов марки С8 составляет 0,4 мм, а вес они составляют около 5 килограммов на квадратный метр. Вес квадрата листа марки С10 больше – около 7 кг за счет его большей толщины.

Профнастил для ворот не только оцинкован, но и покрыт полимерным компаундом, предохраняющим материал от механических повреждений. Как было сказано выше, цветовых вариантов очень много, поэтому при просмотре образцов в магазине можно понять, как выглядит вживую нужный вариант, и решить, впишется ли он в экстерьер.

Ворота откатные из профнастила своими руками

Как уже отмечалось, установка этих ворот потребует больших усилий. Однако все будет вам по плечу, если вы разберетесь в конструктивных особенностях и поймете, как изготавливаются откатные ворота из профнастила своими руками. Фото и видео этого процесса, несомненно, сделают его еще проще.

Подготовка. Покупка комплектующих и составление чертежа

Перечислим необходимые детали. Без них невозможно сделать откатные ворота из профнастила своими руками на дачу:

• Направляющая балка. Длину следует выбирать из следующего расчета: ширина проема х 1,6. Толщина будет зависеть от того, сколько весят ворота.
• Роликовые тележки в количестве двух штук.
• Две ловушки, для верхней и нижней части ворот.
• Доска, предназначенная для стабилизации ворот, когда они открываются.
• Валик роликовый, предназначен для снижения шума при работе.

Если планируется изготовление откатных ворот из профнастила своими руками без привода, то не следует приобретать следующие материалы:

• Редуктор;
• Стойка с насечкой;
• Устройство управления;
• Монтажное устройство;
• Фотоэлементы и сигнальная лампа.

Уже отмечалась необходимость тщательного планирования, прежде чем приступить к изготовлению откатных ворот из профнастила своими руками. Чертежи должны содержать следующую информацию:

• Длина дверного полотна.
• Ширина противовеса.
• Высота ворот.
• Длина всех перемычек.

Подготовка фундамента и опорных столбов

Для начала необходимо поставить в землю столбы, на которых будет держаться наша конструкция. Рассмотрим, из чего сделаны столбы:

• канал;
• Стальная труба;
• Дубовый брус;
• Кирпич или бетон с применением закладных.

Монтаж опорного столба

Рытье котлована ниже уровня промерзания грунтовых вод, используя строительный уровень, выставляется столб или труба. Затем все это необходимо залить раствором и дождаться его высыхания.

Что касается фундамента под откатный тип ворот, то здесь понадобится швеллер шириной до 200 мм и арматурные прутья 14 мм. Во-первых, «банкет» делается. Брусья нарезаются нужной длины и привариваются к швеллеру. После этого необходимо выкопать углубление следующей формы: около 1,5 метров в местах расположения столбов, и до полуметра между столбами. Дно канавки должно быть снабжено песчаной подушкой. В конце необходимо поместить «банкетку» в яму и выровнять ее. После заливки фундамент необходимо оставить на неделю для высыхания.

Каркас ворот

Для его изготовления понадобятся трубы 60 х 30 мм и 40 х 20 мм. По чертежу необходимо нарезать трубы необходимой длины, в этом поможет болгарка. После этого их необходимо очистить, обезжирить и покрасить. Чтобы откатные ворота из профнастила, своими руками установленные на даче, смотрелись лучше всего, перед покраской рекомендуется засыпать трубы грунтом. В первую очередь сваривается внешний каркас, а затем внутренний. Поскольку профнастил будет крепиться к внутреннему каркасу, необходимо продумать расстояние между перемычками.

Обшивка ворот профнастилом

Этот этап завершающий, для того чтобы сделать самодельные откатные ворота из профнастила своими руками. Требуются следующие действия:

• Сначала необходимо установить каркас на затвердевший фундамент.
• На швеллер банкетного стола необходимо прикрепить ролики. Их рекомендуется располагать как можно дальше друг от друга, но с учетом того, что концевой ролик не должен доставать до пробки в закрытом состоянии.
• Далее на ролики нужно поставить ворота и выставить их по уровню.
• Если все гладко, следует черпать тележки-платформы.
• Затем захватываются крючок и ловители.
• Необходимо проверить совпадение ролика с нижним улавливателем и вертикальность установленной рамы.
• В конце остается только обшить каркас профлистом. Лучше всего стараться использовать застежки равномерно. Стоит отметить, что профнастил лучше всего крепить саморезами или с помощью заклепок. Заклепки будут смотреться более эстетично, но если вы захотите снять лист, например, на замену, это будет очень сложно. Крепить необходимо только в пазы профиля, а зазор между элементами крепления не рекомендуется делать слишком большим. Все потому, что при сильных порывах ветра лист может порваться. Оптимальный вариант – на квадратный метр листа 6 шурупов.

Заключение

Вот и все. С вопросом, как сделать откатные ворота из профнастила, мы разобрались, теперь осталось пользоваться и считать сэкономленные деньги. Напоследок хотелось бы отметить, что при выборе ворот на свой участок следует учитывать все варианты. Приведенная выше информация поможет вам решить, какой тип ворот вам больше подходит, и какие материалы предпочтительнее использовать.

Если размеры вашего участка позволяют разместить на нем распашные ворота, то не стоит пренебрегать этой возможностью. Ведь фундамент и комплектующие обойдутся гораздо дешевле. Если есть возможность использовать только откатной тип ворот, то стоит помнить, что для него лучше предусмотреть автоматику. А в остальном вам поможет эта статья.

Итак, мы выяснили, как сделать откатные ворота из профнастила на дачу.

Как легко и быстро сделать забор из картона

Бобдоллар

Предлагаю вам простой и быстрый способ сделать забор из картона для фотосессии. Вам понадобится немного свободного времени и несколько материалов:

– картон;

– салфетка для декупажа;

– вата, деревянная палочка;

– клей ПВА, клеевой пистолет;

– кусок губки, кисти для рисования, акриловые краски;

– канцелярский нож, ножницы, линейка.

Размер забора произвольный, вы выбираете сами. Вы можете использовать обычный картон (гофрокартон) или переплетный. Если декупажных салфеток нет, можно просто раскрасить акриловыми красками. Получайте удовольствие от создания!

Этот забор можно использовать для фотосессии, он очень фотогеничен! Такой творческий процесс подходит для работы с детьми.

Спасибо за внимание!

Рейтинг

☆

☆

☆

☆

☆

0,0 (голоса)

Бобдоллар

Россия, Московская область, Видное

Мастер-классы по теме

Ключевые слова

• Ключевые слова
• сделан из картона
• из бумаги
• сделай сам
• ремесло
• бумажное ремесло
• креативность
• творить с детьми
• декупаж
• картон
• руководство
• учебник по забору
• видеоурок
• забор ручной работы

Категории

Проекты своими руками
Переработка
Детские рукоделия
Украшения ручной работы
Валяние
Рукоделие
Вязание крючком
Декорирование
Декупаж
Дизайн интерьера и декор
Живопись и рисунок
Ceramics
CORGENT
COSMETICS
Кружева
Кулинарные кулинарные и игрушки
Моделирование
Ручные товары и инструменты
Сделать

.
