Как мерить диаметр арматуры штангенциркулем. Диаметр арматуры. Armatura-Tonna.ru
Как измерить диаметр арматуры
Арматура используется в строительстве для придания прочности железобетонным конструкциям.
По типу профиля, арматура бывает гладкого и периодического профиля, по технологии производства делится на стержневую горячекатаную и холоднотянутую проволочную, по условиям эксплуатации – на напрягаемую и ненапрягаемую.
Классифицируется арматура по диаметру профиля (от 6 мм до 80). Для малоэтажного строительства чаще всего используют арматура, диаметр которой до 14 мм. В случаях, когда необходима особая прочность конструкции, используют арматуру с большим диаметром.
Требования к техническим характеристикам арматуры регламентируются ГОСТом. Согласно ГОСТУ, диаметр стержня арматуры равен диаметру поперечного сечения гладкого стержня.
Что делать, если на арматуру нет документов, в которых были бы написаны и диаметр, и вес, и длина арматуры? Как измерить диаметр арматуры самостоятельно?
Периодическая арматура может иметь разный профиль: серповидный, кольцевой или смешанный. Продольные и поперечные ребра на стержне могут быть разной ширины, высоты и располагаются они под разными углами. Поэтому, если у гладкого стержня можно просто измерить его диаметр, то у арматуры с периодическим профилем измеряют минимальный диаметр между ребрами и максимальный диаметр на ребре. В таблице расчета (согласно ГОСТУ 5781-53) веса арматуры приводятся оба эти значения. Например:
-арматура d10 мм – min. диаметр 9,3 мм, max. 11,3 мм. Площадь сечения – 0,78 см2. Вес 1 м – 0,62 кг.
-арматура d12 мм – min. диаметр 11 мм, max. 13,5 мм. Площадь сечения – 1,13 см2. Вес 1 м – 0,89 кг.
-арматура d14 мм – min. диаметр 13 мм, max. 15,5 мм. Площадь сечения – 1,54 см2. Вес 1 м – 1,21 кг.
– арматура d16 мм – min. диаметр 15 мм, max. 18 мм. Площадь сечения – 2,01 см2. Вес 1 м – 1,58 кг.
-арматура d18 мм – min. диаметр 17 мм, max. 20 мм. Площадь сечения – 2,54 см2. Вес 1 м – 2,00 кг.
Специалисты могут определить диаметр арматуры на глазок. Обычным людям приходится прибегать к подручным средствам. Можно измерить диаметр при помощи рулетки, но результат получится очень приблизительный. Если использовать штангенциркуль, можно легко сделать все измерения, сравнив результат с таблицей.Мы хотим знать, как измерить диаметр арматуры самостоятельно, своими руками?
Круглый прут фото
Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного #171;как-то не так#187;. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же, собственно измеряется диаметр арматуры, в каком месте? Такого чёткого, определённого, одного места где можно измерить диаметр арматуры на арматурном пруте нет.
Как измерить диаметр арматуры?
Как измерить арматуру фото
А вот непосредственно физическими методами измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. Но арматура – это НЕ ГЛАДКИЙ прут . а изделие имеющее свою специфическую форму и рельеф. Делая измерения диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Более того диаметр #8212; это величина характеризующая круглый прут. Да, есть и гладкая арматура, но сечение арматуры #8212; не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем измерить диаметр арматуры ещё и потому, что арматура – это НЕ КРУГЛЫЙ ПРУТ . На практике диаметр арматуры не измеряют точно, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ .
Как измерить диаметр арматуры при необходимости, самостоятельно #8212; своими руками? Способы.
Есть два способа как измерить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как измерить диаметр арматуры #8212; инструментальные. Можно пытаться измерить диаметр арматуры рулеткой или штангенциркулем.
Как измерить арматуру фото
Измерения диаметра арматуры рулеткой #8212; плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Хотя проводя измерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал? Значит о рулетке забываем сразу.
Как измерить арматуру фото
Рулетка нам поможет только при измерении длинны арматуры, тут она прекрасно справляется.
Диаметр арматуры #8212; сортамент.
Что такое НОМИНАЛЬНЫЙ ДИАМЕТР арматуры?
Как пользоваться таблицей расчёта веса арматуры, если нам известен диаметр арматуры?
Совпадает ли теоретический вес арматуры с реальным и надо ли взвешивать арматуру, зная её диаметр?
Измерение диаметра арматуры самостоятельно, своими руками? Это сюда, к нам #8212; сейчас разберёмся.
Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного #171;как-то не так#187;. Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно #171;по определению#187;. ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ . Сейчас поясню этот #171;феномен#187; подробнее.
Как правильно сделать измерение диаметра арматуры? Ищем место #171;на карте#187;, которое надо мерять?
Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.
Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение #171;довольно разные#187;? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры #8212; выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры #8212; не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура –
Измерение диаметра арматуры визуально.
Измерение диаметра арматуры визуально, #171;на глаз#187; вполне возможно, но способ этот применим только для #171;практиков#187;, постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются. Но измерение диаметра арматуры визуально #8212; это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ . Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.
Как правильно сделать измерение диаметра арматуры при необходимости, самостоятельно #8212; своими руками? Способы простые, надо просто их узнать.
Есть два способа как правильно определить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры #8212; инструментальные. Можно пытаться выполнить определение диаметра арматуры диаметр арматуры рулеткой или штангенциркулем.
Измерение диаметра арматуры рулеткой #8212; плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Рулетка имеет деления на своей шкале в 1 мм, но по своей конструкции не приспособлена толком для измерения размеров мелких деталей. РУЛЕТКА ПРЕДНАЗНАЧЕНА ДЛЯ ИЗМЕРЕНИЯ РАССТОЯНИЙ, А НЕ РАЗМЕРОВ ПРЕДМЕТОВ . Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.
Взяв в руки штангенциркуль вы без проблем найдёте два замера #8212; это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере: из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет #8212; 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет #8212; 18 мм. Во какая каша.
Таблица 1 #8212; определить диаметр арматуры по ГОСТ 5781 #8212; 53.
Источники: http://www.armatura-info.ru/kak-izmerit-diametr-armatury, http://4ypakabra.ru/kak-izmerit-diametr-armaturyi/, http://4ypakabra.ru/izmerenie-diametra-armaturyi/
Комментариев пока нет!
Все о диаметре арматуры
Все о диаметре арматуры
Industriel par defaut pour les produits specifiques ! NO DELETE !Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра.
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра. По допускам она проходит, и общий тоннаж соответствует, а в пересчете на погонные метры образуется нехватка. В поисках этих метров теряется время, проект останавливается и остается ощущение обмана.
Пытаясь определить диаметр арматуры, следует учесть, что форма сечения арматурного стержня больше напоминает эллипс, нежели ровный круг. Поэтому измеряя пруток в разных местах, человек получает ряд чисел. К тому же проводя измерения по телу прутка и по ребрам, разбег в показателях получается в несколько миллиметров. Это вносит путаницу в расчеты.
Как определить диаметр арматуры?
Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры. Этот показатель говорит о том, какого размера был прут, из которого сделан данный кусок арматуры (учитывая некоторые допущения). То есть, номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта.В итоге можно сделать следующее (понадобится штангенциркуль):
- Измерить тело прутка.
- Измерить диаметр выступающих ребер.
- Суммировать показатели и разделить результат на 2.
При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».
Это как раз те два показателя, которые получились при замерах тела и ребра стержня. Используя эти цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.
Диаметр арматуры. Таблица соотношений диаметров
| номинальный диаметр | максимальный диаметр | минимальный диаметр |
| 6 мм. | 6,57 мм. | 5,57 мм. |
| 7 мм. | 7,75 мм. | 6,75 мм. |
| 8 мм. | 9 мм. | 7,5 мм. |
| 9 мм. | 10 мм. | 8,5 мм. |
| 10 мм. | 11,3 мм. | 9,3 мм. |
| 12 мм. | 13,5 мм. | 11 мм. |
| 14 мм. | 15,5 мм. | 13 мм. |
Вес арматуры
При продаже арматуры цена указывается за тонну изделия. Начиная немасштабное строительство человек, высчитывает метраж прута, требуемый для осуществления проекта.Всякая арматура соответствующая ГОСТу имеет довольно точные показатели веса в расчете на 1 погонный метр прута. Эти данные также занесены в таблицу и активно используются на металлобазах. Соотношение минимального, максимального и номинального диаметров соответствует конкретному весовому показателю. Это помогает определить вес арматуры по диаметру.
Диаметр арматуры для фундамента
Подготовив траншею для размещения в нем опорного основания строящегося объекта, приходит время рассчитать нужный диаметр арматуры. Можно, конечно, взять прут потолще и количеством побольше. Но это повысит затраты на материалы и оставит впечатление самодеятельности.Лучше сделать по науке
К тому же для этого есть все необходимое. И прежде всего таблица.| № арматуры | Количество стержней и площадь поперечного сечения | |||||
| 1 шт. | 2 шт. | 3 шт. | 4 шт. | 5 шт. | 6 шт. | |
| 6 | 28,3 мм2 | 57 мм2 | 85 мм2 | 113 мм2 | 141 мм2 | 170 мм2 |
| 8 | 50,3 мм2 | 101 мм2 | 151 мм2 | 201 мм2 | 251 мм2 | 302 мм2 |
| 10 | 78,5 мм2 | 157 мм2 | 236 мм2 | 314 мм2 | 393 мм2 | 471 мм2 |
| 12 | 113,1 мм2 | 226 мм2 | 339 мм2 | 452 мм2 | 565 мм2 | 679 мм2 |
Нужно измерить будущий фундамент и вычислить площадь его сечения. Если взять высоту и ширину в 600 и 500 мм. Перемноженные показатели дадут результат в 300 000 мм2. Для такого фундамента площадь сечения арматурных прутьев от площади сечения фундамента будет 0,1 %.
То есть, 300 000 : 100 х 0,1 = 300 мм2. Это площадь сечения всех прутьев. Ближайшие показания в таблице предлагают величину в 302 мм2. Что соответствует 6 стержням № 8.
Поперечная арматура может быть меньшей толщины, но не менее 6 мм. Лучше взять те же 8 мм.
Используя таблицы можно эффективно рассчитать параметры будущего фундамента и не понести лишние расходы.
Узнайте больше
stroytovaroteka.radidomapro.ru
Как мерить диаметр арматуры штангенциркулем
Ни одно строительство или даже мелкий ремонт невозможно провести без измерительных приборов. Традиционно ими являются рулетки или линейки.
Однако часто возникают ситуации, когда только ими не обойтись. Например, когда требуется измерить внутренний диаметр какого-то отверстия или трубы, наружный размер, глубину отверстия и прочее, особенно если требуется высокая точность. Или как узнать диаметр сверла, если маркировка на нем стерлась от времени? Ничего другого не остается, кроме как мерить штангенциркулем его диаметр.
Штангенциркуль изобретен более ста лет назад и до сих пор является востребованным измерительным прибором. Чтобы определить, как правильно мерить штангенциркулем, нужно понять его устройство.

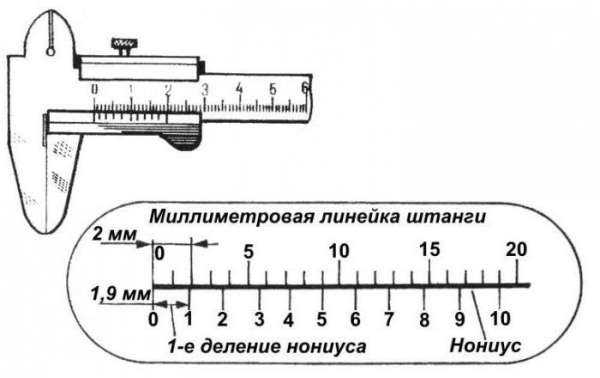

Шкала штангенциркуля
