Как измерять микрометром: Как правильно пользоваться микрометром

alexxlab | 13.07.2018 | 0 | Разное

Содержание

Как правильно пользоваться микрометром

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Чтобы определить его показания, необходимо просуммировать значения шкалы стебля и барабана.

Содержание

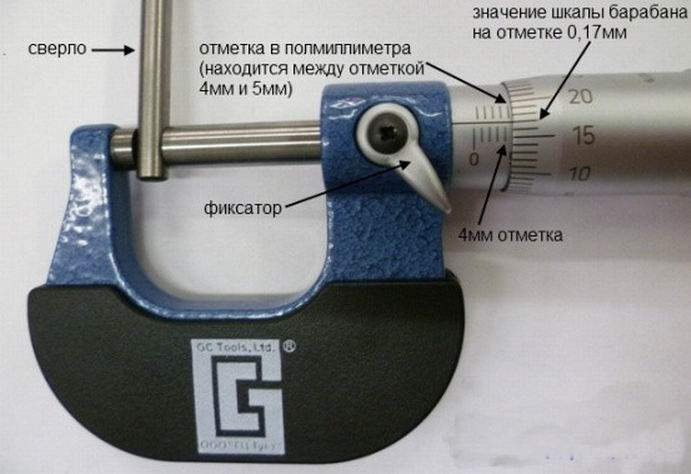

Определение показаний прибора

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Как пользоваться микрометром

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

  • 16 + 0,22 = 16,22 мм.
  • 17 + 0,5 + 0,25 = 17,75 мм.

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

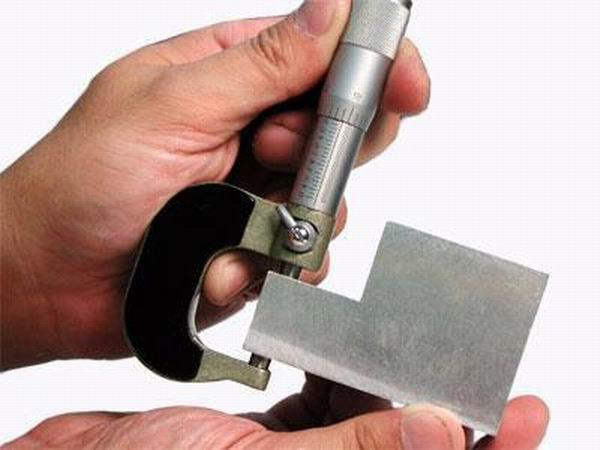

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Устройство гладкого микрометра типа мк-25

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

устройство гладкого микрометра

  1. Скоба. Она должна быть жесткой, поскольку её малейшая деформация приводит к соответствующей ошибке измерения.
  2. Пятка. Она может быть запрессована в корпус, а может быть сменной у микрометров с большим диапазоном измерений (500 – 600 мм, 700 – 800 мм и т.д.).
  3. Микрометрический винт, который перемещается при вращении трещотки 7.
  4. Стопорное устройство. У микрометра на рисунке оно выполнено в виде винтового зажима. Используется для фиксации микрометрического винта при настройке прибора или снятии показаний.
  5. Стебель. На него нанесены две шкалы: пронумерованная (основная) показывает количество целых миллиметров, дополнительная – количество половин миллиметров.
  6. Барабан, по которому отсчитывают десятые и сотые доли миллиметра. Торец барабана также является указателем для шкалы стебля 5.
  7. Трещотка для вращения микрометрического винта 3 и регулировки усилия, прикладываемого к измерительным поверхностям прибора.
  8. Эталон, который служит для проверки и настройки инструмента. Не предусмотрен для некоторых моделей микрометров МК-25.

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

  • Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
  • Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 – 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.

Для проверки микрометров с диапазоном измерений 25 – 50 мм, 50 – 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

Настройка на ноль

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Как измерять микрометром правильно пошаговое обучение

При работе часто появляется потребность высокоточного измерения толщины стенок деталей, что сделать можно при наличии узкоспециализированного инструмента. К таковым инструментам относится микрометр, имеющий много общего со штангенциркулем. Однако этот прибор имеет свои технические особенности, поэтому как пользоваться микрометром, знают далеко не многие мастера, имеющие в распоряжении соответствующий измерительный инструмент.

Конструкция прибора и как он работает

Микрометр МК относится к категории измерительных инструментов, предназначенных для проведения высокоточных замеров. Высокая точность измерений обеспечивается конструкцией рассматриваемого инструмента. К основным составляющим частям этого измерительного прибора относятся:

  1. Скоба или дужка, имеющая С-образную конструкцию
  2. Стебель — измерительная часть, на которой находится шкала
  3. Рабочая часть, состоящая из пятки и шпинделя

Если взять в руки микрометр впервые, то возникает вопрос, как ним надо правильно пользоваться. Ведь внешне прибор хотя и имеет простую конструкцию, но при попытке измерить что-либо, возникает много трудностей. Чтобы произвести правильные измерения микрометром, надо разобраться с его устройством и принципом работы детально.

Работа измерителя заключается в перемещении подвижного винта, который соединен с измерительной осью. Перемещение винта способствует его отклонению от нулевой отметки. Для выявления показаний размеров детали, на стебле прибора имеется шкала, цена деления которой составляет 0,5 мм, что зависит от точности микрометра.

Чтобы разобраться, как надо пользоваться микрометром, требуется научиться читать шкалу этого инструмента. Как и со шкалой штангенциркуля, для снятия замеров микрометром, требуется соответствующий подход. Для этого прибор оснащен двумя шкалами:

  • Неподвижная или основная — расположена на стебле, и ее еще называют круговой. Неподвижная шкала имеет разметку, шаг деления которой составляет 1 мм между большими рисками и 0,5 мм между большой и малой
  • Подвижная или крутящаяся (нониусная) — происходит исчисление доли миллиметра. Для уточнения размера детали, понадобится сложить полученные результаты на подвижной и неподвижной части

Это интересно! Подвижный барабан имеет 50 делений, а один оборот его соответствует значению в 0,5 мм.

конструкция микрометра устройство

На торцевой части рассматриваемого инструмента находится трещотка, которая предназначена для того, чтобы исключить повреждение измеряемой детали. При соприкосновении подвижного шпинделя с измеряемой деталью, происходит прокручивание трещотки. Это прокручивание и есть сигналом о том, что можно производить измерения. Перед тем, как научиться измерять микрометрами, требуется разобраться с их видами. Знать виды микрометров надо, чтобы выбрать инструмент для соответствующих измерительных работ.

Виды измерителей и их назначение

Рассматриваемые виды измерительных устройств классифицируются по такому признаку, как цель измерений. Если возникла потребность воспользоваться рассматриваемым инструментом, то в материале подробно описана инструкция. Кто только собирается приобрести инструмент, должен знать о том, что они бывают разными. По поставленным техhttps://cylinder.com.ua/instrumenty/izmeritelnyy_instrumentнологическим задачам понадобится выбрать инструмент для проведения замеров. Если в наличии прибора нет, то купить микрометр можно в Цилиндре. Кроме разных производителей, модели которых представлены в интернет магазине, в каталоге есть также много видов устройств, и чтобы выбрать, надо разобраться с их классификацией.

как работать цифровым микрометром

Какие микрометры бывают по типу индикации

Индикатор или способ выявления показаний инструмента может выполняться по-разному. В зависимости от модели прибора, они бывают следующих видов:

  1. Аналоговые — это самые простые устройства, которые у многих мастеров остались еще с советских времен. Сегодня такие устройства также можно приобрести, к примеру, в интернет магазине Цилиндр. Они имеют простую конструкцию, что является главным и непосредственным достоинством. Простота отражается на долговечности измерительного инструмента. К числу достоинств относится цена, составляющая от 250 гривен в Цилиндре. Есть и недостаток у аналоговых микрометров — это трудности измерений, но и с этим можно справиться, если научиться работать прибороммикрометр аналоговый
  2. Стрелочные, часовые или рычажные — усовершенствованная модель аналоговых устройств, которые в конструкции имеют дополнительно шкалу со стрелочным указателем. Это облегчает применение измерительного МК, так как показания отображаются на шкале за счет перемещения стрелки. Их недостаток в том, что достаточно прибор уронить, чтобы он вышел из строя. Стоят стрелочные устройства дороже аналоговых, поэтому стоит ли покупать такой инструмент, зависит от предпочтенийчасовой микрометры со стрелкой
  3. Цифровые — научиться пользоваться этими устройствами проще всего, так как показания указываются непосредственно на дисплее. Однако главное достоинство цифровых измерителей не в простоте применения, а высокой точности, так как они позволяют получать информацию с точностью до сотых и даже тысячных долей миллиметров. При этом стоят они в 2-3 раза дороже стрелочных, и также выходят из строя, если уронить их. Покупать цифровые модели рационально только в таких случаях, когда приходится проводить измерения в больших объемах, а также при необходимости получения результатов с высокой точностьюцифровые микрометры
  4. Лазерные — это самые современные модели, работа которых связана с анализом лазерного луча. При помощи специального фотоэлемента выполняется расчет разницы отклонения луча, и уже готовые данные выводятся на дисплей. Применяются они преимущественно в контрольно-измерительных лабораториях, когда важна максимальная точность конечных сведений. В быту практически не применяются, так как стоят достаточно дорого, а также требуют бережного уходалазерные микрометры точность измерений

Если на аналоговых и стрелочных приборах время получения результатов зависит от самого пользователя, так как показания выявляются вручную, то на цифровых и лазерных это происходит в автоматическом режиме. Время автоматического измерения длится несколько секунд, и после пользователь может использовать полученные сведения в своих целях.

Какими бывают микрометры по области применения

Микрометры принадлежат к категории узкоспециализированных измерительных инструментов, которые нашли свое применение в разных сферах, где важна высокая точность. В зависимости от деталей, которые необходимо измерить, рассматриваемые приборы бывают следующих видов:

  1. Гладкие — обычный механический измеритель, которым выполняются работы по выявлению размеров круглых и плоских деталей. Обычно применяется для уточнения точного диаметра детали, а также его сечения
  2. Зубомер — вид механического микрометра, оснащенный конусообразными насадками, за счет которых можно померять ширину паза или размер зубьев
  3. Измеритель для труб — узкоспециализированный вид, предназначенный для снятия замеров неровной и бугристой поверхности на трубах
  4. Толщиномер — измеритель для выявления точных показаний толщины листовых материалов
  5. Универсальные приборы — имеют функцию замены насадок, что позволяет использовать один инструмент для измерения разных видов деталей. Их главный недостаток в том, что способность смены насадок влияет на качество проводимых измерений
  6. Проволочные — узкоспециализированный прибор, главное назначение которого в том, чтобы уточнять размеры проволочных деталей, а также шариков из подшипников
  7. Призматический прибор — свое название инструмент получил за счет специфической конструкции в виде призмы. Применяется устройство для выявления диаметра лезвия и ножей
  8. Канавочный — имеет специальный щуп для измерения глубины канавок. Щуп утапливается в канавке, размер которой надо узнать, и производятся соответствующие измерения
  9. Резьбовые устройства — имеются специальные насадки, которые размещаются в конструкции резьбового соединителя. Одна часть насадки имеет острый наконечник, а вторая в виде паза. Приборы позволяют замерять метрические и дюймовые типы резьбы
  10. Двухшкальный микрометр — конструктивно имеет вид двойного микрометра, который предназначен для уточнения размеров деталей сложных форм и конструкций
  11. Приборы для измерения горячего проката — инструмент для измерения толщины проката при его прохождении через щипцы. Устройство оснащено специальным колесом, на котором имеется специальная разметка
  12. Нутрометр — используется для контроля внутреннего диаметра вытачиваемых деталей

разновидности микрометров

Обычно из всех видов приборов, в хозяйстве используется не более двух. Перед тем, как начинать применение инструмента с целью проведения измерений, его следует откалибровать. Что такое калибровка, зачем она нужна и как проверяется измеритель на точность показаний, выясним подробно.

Калибровка микрометра и его точность

Перед каждым применением рассматриваемый тип инструмента нуждается в настройке. Эта настройка связана с тем, что измеритель следует выставить на точность измерений. Чтобы разобраться в вопросе о том, что прибор настроен правильно, понадобится выполнить такие манипуляции:

  1. Удалить с поверхности губок загрязнения и остатки деталей. Для этого используется исключительно тонкий лист бумаги, но никак не наждачная бумага или камень. Инструкция по очистке поверхности губок микрометра имеет следующий вид — сначала надо расположить лист бумаги между губками, и свести их, а затем аккуратно и медленно извлечь его так, чтобы он не порвался
  2. Воспользоваться эталонными образцами, чтобы узнать точность показаний. Эталонный образец представляет собой прямоугольную стальную деталь, на которой указывается точный ее размер. Установив эту деталь между губками, по показаниям выявляется совпадение измерений
  3. Проверка исправности — это относится к стрелочным и цифровым измерителям. В стрелочных устройствах из строя может выйти указатель, а на цифровых разрядиться батарейка

После проверочных манипуляций инструмента, можно приступать к измерительным процедурам. Чтобы измерить деталь микрометром, не обязательно для этого обращаться к специалистам. Надо научиться пользоваться этим узкоспециализированным устройством, тем более, если он имеется в хозяйстве.

калибровка микрометра своими руками

Инструкция по применению инструмента — выставляем прибор на ноль

Чтобы произвести необходимые измерительные манипуляции, следует первоначально инструмент установить на ноль. Установка нуля нужна, чтобы получить максимально-точные измерения. Как выставить микрометр на ноль, знают не многие, поэтому имеется инструкция:

  1. Очистить поверхность лапок с помощью листа бумаги
  2. Свести лапки прибора до упора
  3. Зажать фиксирующий винт
  4. Риски на шкале должны совпадать с нулевой отметкой
  5. Если они не совпадают, тогда при помощи стебля необходимо произвести настройку, воспользовавшись специальным ключом. Такой настроечный ключ прилагается к инструментам

Настройка проводится до момента, пока не будет совпадение рисок с нулевой отметкой. Только после этого можно приступать к проведению измерительных манипуляций. Если в комплектации нет ключа, тогда для настройки ноля понадобится открутить крепление трещотки, затем отцентрировать накатку до момента совмещения с «0». Чтобы зафиксировать в таком положении, нужно закрутить трещотку. После этого прибор готов к работе, и можно перейти на стадию обучения, как надо пользоваться микрометром.

микрометр выставляем ноль

Учимся проводить измерения микрометром правильно пошаговая инструкция

Сложности при измерительных манипуляциях возникают не при установке ноля, а при считывании показаний. Как зафиксировать деталь и уточнить ее размеры, разобраться сможет каждый, а вот считать полученные размеры — это дело требует соответствующего подхода. Как происходит процедура измерения при помощи микрометра, выясним подробно:

  1. Для начала надо понимать, что неподвижная шкала, которая имеет вертикальное расположение, является основной. Вторая подвижная шкала является дополнительной, и она нужна для того, чтобы определить сотые доли миллиметров. Зная основу, можно приступать к проведению замеров
  2. Неподвижная вертикальная шкала разделена прямой (нулевой линией). Значения, которые находятся ниже этой линии, являются основными. Риски сверху линии — это десятые доли миллиметров, которые указываются после запятой.
  3. Значения на подвижной шкале являются сотыми, и их необходимо сложить с полученными данными, которые находятся выше нулевой отметки
  4. Теперь приступаем к измерениям. После фиксации измеряемой детали в губках прибора, следует произвести расчет. Сначала выясняется целое число на основной шкале снизу. Для этого ниже приведен пример, по которому будет ориентироваться для уточнения размерачтение значений на микрометре
  5. По первой схеме видно, что для начала уточняем целое число, которое равно значению «9». Это значит, что деталь имеет толщину 9 мм. Далее выясняем значения после запятой, то есть сотые доли
  6. Смотрим на верхнюю шкалу неподвижного основания. Если после целого числа в нижней части сверху нет риски, значит сразу надо переходить к выявлению показаний на подвижной шкале. На рисунке это значение составляет 0,36 мм. В итоге получается, что значение равно 9,36 мм
  7. Если же на неподвижной шкале сверху есть риска после целого числа снизу, значит прибавляется к значению 0,5 мм. В итоге получаем значение следующей величины 9,86 мм

Принцип расчетов простой и незамысловатый. Главное понимать принцип проведения измерительных действий. Если вместо аналогового прибора применяется стрелочный, тогда принцип измерительных манипуляций имеет следующий вид:

  • Сначала выявляется целое число по показанию стрелки микрометра
  • Затем по нониусной шкале определяются сотые доли миллиметров

Однако самым простым в применении является цифровой или электронный измеритель. Он результаты показывает автоматически после расположения детали между губками. Цифровой микрометр позволяет вычислить не только сотые, но и тысячные доли миллиметров.

Это интересно! На стрелочных приборах имеется регулятор, при помощи которого стрелка устанавливается на ноль.

рекомендации по применению микрометра

Об уходе за измерительным инструментом

Приборы отличаются не только по индикации показаний и сфере их применения, но еще и по таким критериям, как погрешности или точность, цена деления (шаг деления), а также размер МК. Это косвенные параметры, которые надо учитывать еще на этапе выбора измерительного устройства. Погрешность влияет на точность конечных показаний, поэтому чем больше величина, тем менее точный получается результат. Цена деления шкалы влияет на принцип исчисления измерений. Выше представлен пример, в котором используется МК, имеющий основную шкалу 1 мм и нониусную — 0,1 мм. Размер инструмента влияет на возможность измерения соответствующих деталей, то есть мелкие или крупные.

Зная особенности, виды и принципы проведения измерений, остается незакрытым вопрос о том, как правильно ухаживать за инструментом. Срок службы его напрямую зависит от качества эксплуатации и хранения. Внутреннюю подвижную часть МК рекомендуется смазывать машинным маслом или солидолом. Вначале измерительных действий следует протереть губки, а также устанавливать устройство на ноль. Хранить его следует с соблюдением следующих условий:

  1. Хранить в специальном контейнере, с которыми поставляются инструменты
  2. Он должен лежать в помещении с низкой влажностью, чтобы исключить возникновение коррозионных процессов
  3. Не допускать падения прибора, так как он может выйти из строя

Рассмотрев особенности хранения и эксплуатации микрометра остается решить, где покупать микрометры. Для этого есть много вариантов — пойти в магазин или посетить каталог интернет магазинов.

как правильно хранить микрометр дома

Где можно купить микрометры от производителей

Если предпочитаете покупать в интернет-магазинах, тогда много видов моделей микрометров есть в Цилиндре. Обращаясь к сайту Цилиндра, вы сможете не только купить микрометр по ценам от производителей, но еще и научиться пользоваться этим непростым измерителем. Каталог интернет магазина каждый день расширяется, что дает возможность покупателям выбирать товар среди большого количества.

Кратно надо упомянуть о достоинствах, которые получают покупатели, приобретая микрометры и прочие товары в интернет магазине Цилиндр:

  • Цены — искать в Украине стоимость ниже, чем в Цилиндре, просто бесполезно
  • Качество — сотрудничаем только с проверенными и надежными производителями и поставщиками, которые предоставляют гарантию на свои товары
  • Оперативность — доставляем заказ быстро. В день заказа формируем и отправляем посылку
  • Возможности — доставка выполняется популярными транспортными компаниями Украины
  • Комфорт — на сайте действуют бонусные программы, с которыми каждая покупка станет еще более выгодной и экономной

Без сомнений покупать микрометр лучше в Цилиндре, поэтому при выборе надо ознакомиться с техническими параметрами инструмента. С надежным измерительным прибором можно выполнить любые измерения без каких-либо трудностей.

регулировка и описание, примеры и эталон; эксплуатация

Микрометр обычно обеспечивает большую точность, чем штангенциркуль, но ограничен меньшим диапазоном измеряемой длины. Они изготовляются с метрической и дюймовой шкалами измерений. В последнее время нашли широкое применение устройства с электронной системой измерения. Сегодня без такого точного прибора невозможно выпустить ни одно современное изделие металлообработки.

Принципиальное устройство микрометра

Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.Принципиальное устройство микрометра

Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:

  1. Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
  2. Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
  3. Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.

Они обычно состоят из таких элементов:

  1. Скоба.
  2. Пятка.
  3. Винт.
  4. Зажим.
  5. Трещотка.
  6. Стебель.
  7. Барабан.
  8. Шкалы.

Правильное использование и уход за прибором

Правильное использование и уход

Это очень точное и надёжное измерительное устройство. Однако, работа с микрометром, долговечность и функциональность, будет зависеть от правильного ухода:

  • Прежде чем пытаться вращать трещотку, нужно обязательно разблокировать блокирующий зажим.
  • Очистить измерительные поверхности чистой тканью до и после измерений.
  • Необходимо периодически чистить винт, чтобы предотвратить попадание любых загрязняющих веществ.
  • Не оставлять открытым микрометр на жарком солнце, тем более не выполнять измерения нагретым прибором. Это также приведёт к ошибочному чтению показателей.

Настройка прибора на ноль

Настройка прибора на нольКогда микрометр перед измерением уже показывает минимальное значение, т. е. горизонтальная линия не совпадает с «0» на барабане, его необходимо отрегулировать. Для этого в каждом микрометре используется специальный зажим. Чтобы сделать настройку, закрутите его в сторону винта и вставьте отвёртку в отверстие зажима. Это не потребует больших усилий, чтобы повернуть зажим, который закрепит винт, и он тогда никогда не будет двигаться сам по себе. Более крупные устройства поставляются с эталоном для проверки правильности калибровки.

При проверке обязательно нужно держать его между пяткой и винтом, слегка править и вращать барабан пальцами, аккуратно поворачивая его, когда он зажимается.

Со временем измерительные поверхности могут изнашиваться, что увеличивает расстояние между двумя измерительными частями, поэтому нужна регулировка:

  1. Поместить чистый лист бумаги между винтом микрометра и пяткой.
  2. Закрутить барабан на конце до тех пор, пока он не будет слегка зажимать бумагу.
  3. Медленно вытащить бумагу, чтобы очистить внутренние поверхности пятки и винта.
  4. Затянуть барабан немного, чтобы полностью закрыть прибор.
  5. Убедиться, что поверхность винта находится в контакте с пяткой.
  6. Сравнить индексную линию на шкале с нулевой линией. Если две линии не совпадают, отрегулируйте прибор.

Устройство микрометра

Замеры длин в дюймах

Замеры длин в дюймахЭта простая инструкция научит, как мерить микрометром. Шаг винтовой резьбы на стандартном шпинделе составляет 40 нитей на дюйм. Один оборот барабана продвигает винт или к пятке ровно 1 / 40, или 0, 025, равное расстоянию между двумя градуировочными окончаниями на шкале. Линия считывания на шкале делится на 40 равных частей вертикальными линиями, соответствующих количеству нитей на винте.

Поэтому она обозначает 1 / 40 или 0, 025. Каждая четвёртая строка, длина которой больше, чем остальные, обозначает 0. 100, она пронумерована.

Скошенная грань делится на 25 равных частей, каждая строка которых составляет 0, 001, и каждая строка может быть или не быть пронумерована, однако, каждая пятая строка пронумерована обязательно.

Как читать микрометр, градуированный в 0, 01 мм

Шаг винтовой резьбы на метрическом барабане составляет половину миллиметра (0, 5 мм). Одна поворот барабана продвигает винт в сторону или от пятки ровно 0, 5 мм. Линия считывания на гильзе градуирована над центральной длинной линией в миллиметрах (1, 0 мм) с пронумерованным пятым миллиметром. Каждый миллиметр также разделен наполовину (0, 5 мм) ниже центральной длинной линии. Скошенная грань шкалы разделена на пятьдесят равных частей, каждая из которых составляет 0. 01 мм, а каждая пятая строка пронумерована от 0−50.

Как читать микрометрТаким образом, количество миллиметровых и полумиллиметровых делений, видимых на шкале, плюс число сотых долей миллиметра, обозначенное градацией, которое совпадает с центральной длинной линией на шкале, дают показания. На рисунке выше барабан расположен так, чтобы можно было выставить край скоса между 5 и 6 градусами на верхней стороне шкалы, таким образом, 5, 0 миллиметров.

Он также проходит мимо следующей градуировки на нижней стороне шкалы, таким образом, дополнительный 0, 5 мм. Наконец, выпуск 28 (. 28) на шкале совпадает с центральной длинной линией. Результат измерения будет 5, 00 + 0, 5 + 0, 28 = 5, 78 мм.

Измеритель с градуировкой в 0, 001 мм

Микрометрическое считывание 5. 783 миллиметра.

На приведённом выше рисунке этот микрометр имеет дополнительную шкалу Нониуса. Он читается примерно так же, что и в предыдущем примере, однако, более точное чтение может быть получено с помощью шкалы Нониуса. Таким образом, показание будет 5. 00 + 0. 5 + 0. 28 +. 003 = 5. 783 мм. Если пользователю все ещё непонятно, можно в интернете посмотреть описание и видеоурок, как пользоваться микрометром.

Чтение показаний по шкале Нониуса

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).

Чтение показаний по шкале НониусаМногие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Измерения с помощью цифровых микрометров

Они используются для измерения размеров длины, диаметра или толщины с отображением результата на электронном дисплее. Цифровые микрометры доступны для эксплуатации в большом количестве разных размеров. Обычно имеется от 0 до 25 мм (от 0 до 1 дюйма), от 25 до 50 мм (от 1 до 2 дюймов), от 50 до 75 мм (от 2 до 3 дюймов) и от 75 до 100 мм (от 3 до 4 дюймов) микрометров.

Подготовка измерений:

  • Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
  • Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
  • Измерения с помощью цифровых микрометровШаг 3. Полностью закрыть цифровой внешний микрометр.
  • Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
  • Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
  • Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Не нужно прикасаться к измерительной поверхности микрометра и предмета руками, потому что пот на руках вызывает неточность измерения. Вы должны держать их сухими и чистыми все время.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

  •  как правильно пользоваться микрометром,Шаг 1: Открыть устройство, вращая барабан.
  • Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
  • Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
  • Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Он может обеспечить высокоточное считывание с помощью ЖК — дисплея. Таким образом, вы можете получить показания непосредственно с большого ЖК — дисплея.

Можно также получить показания, читая метки на шкалах измерителя. Обычно пользуются в основном данными с большого ЖК — дисплея цифрового микрометра, потому что оно является более точным. Инструкции по техническому обслуживанию цифрового прибора:

  1. Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
  2. Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
  3. Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

Рейтинг цифрового измерителя 2018

Рейтинг цифрового измерителя 2018Если потребитель ищет отличный цифровой микрометр с трещоткой, тогда он будет выбирать между Mitutoyo 293 — 340 — 30 и Mahr Federal 40EWR. Хотя оба они построены по самым высоким стандартам, модель Mitutoyo обладает большей степенью точности. Из диапазона измерения около 200 мм микрометр Митутойо является точным до невероятно тонких 3 микрометров. 40EWR с точностью до 7 микрометров для аналогичного диапазона.

Другими словами, если нужна выдающаяся точность, лучше Mitutoyo 293 — 340 — 30 не бывает. Но если не нужны более 7 микрометров точности для измерений, полностью подойдут соотношением цены и производительности MahR Federal’s 40EWR, поэтому этот прибор больше будет частить в запросах.

назначение и строение конструкции, особенности использования

Устройство микрометраФункциональное назначение микрометра заключается в измерении относительно малых величин контактным способом. Сферы его применения характеризуются необходимостью получения результатов, отличающихся высокой точностью, например, изготовление инструментов. Инструмент достаточно распространен, однако определенные сложности его применения обусловили актуальность вопроса о том, как пользоваться микрометром.

Конструкция прибора

Современный рынок измерительных приборов предлагает довольно широкий ассортимент микрометров, однако их конструктивное исполнение практически идентично, за исключением моделей электронного типа. Отличия механических приборов заключаются в основном в габаритных размерах измеряемых ими предметов. Стандартный измеритель состоит из следующих компонентов:

  • Прибор  микрометра«Скоба». Деталь, представляющая собой основу инструмента, на которой закреплены остальные механизмы прибора. Изготавливается из особо прочного металла, устойчивого к деформационным воздействиям, поскольку от жесткости этого элемента напрямую зависит величина погрешности при измерении.
  • «Пятка». Элемент, выполняющий функции жесткого упора. Выполняется в двух вариантах: запрессованная в корпус скобы и съемная. Сменная пятка характерна для приборов с диапазоном измерений 500 — 800 миллиметров.
  • «Стебель». Составная часть микрометра, выполненная в виде полого цилиндра с размещенной внутри винтовой парой. На лицевой стороне стебля находятся основная, показывающая миллиметры, и дополнительная, показывающая половины миллиметров, шкалы.
  • «Барабан». Элемент, шкала которого показывает десятые и сотые доли миллиметра (микрометры), одновременно играет роль указателя для шкалы стебля.
  • «Трещотка». Размещена со стороны внешнего торца барабана. Эта деталь не только перемещает микрометрический винт, но и ограничивает величину крутящего момента, прикладываемого человеческой рукой. Такая функция обеспечивает правдивость показаний при возникновении упругой деформации элементов винтовой пары и не позволяет повредить механизм прибора.
  • «Микрометрический винт». Одно из окончаний элемента имеет гладкую поверхность и выдвигается в измерительную зону, а другое жестко соединено с барабаном.
  • «Стопорное устройство». Деталь выполнена в виде винтового зажима, фиксирующего микрометрический винт в момент настройки прибора или снятия показаний.
  • «Эталон». Элемент, находящийся вне прибора и предназначенный для его проверки перед проведением измерений.

Класс точности и маркировка

Как применить микрометрТермин «класс точности» означает максимально допустимую погрешность прибора. Например, максимальная погрешность микрометра «МК25», имеющего первый класс точности, не должна превышать двух микрометров (±0,002миллиметра), тогда как у такого же прибора второго класса — четырех микрометров (±0,004миллиметра).

Маркировка измерителя выглядит следующим образом: «Микрометр МК25−1», где число 25 обозначает диапазон возможных измерений (от 0 до 25 миллиметров), а единица — класс точности. Кроме того, к названию добавляется шифр документа, определяющего условные обозначения этих приборов — «ГОСТ 6507−90».

Цифровая индикация

Сегмент измерительных приборов современного рынка инструментов предлагает микрометры, имеющие вместо шкал электронное табло для цифровой индикации измерений. Такие устройства определенно имеют ряд преимуществ в сравнении с их механическими аналогами:

  • Особенности микрометраЦифровое отображение значений значительно упрощает процедуру измерения и минимизирует время считывания показаний.
  • Электронные приборы имеют сравнительно малый предел допустимой погрешности и цену деления в один микрометр.
  • Цифровые микрометры обеспечивают возможность проведения как абсолютных, так и относительных измерений, что чрезвычайно удобно при проведении технического контроля, выполнении расчетов высокого уровня сложности, разбраковке деталей и тому подобное.
  • Способность некоторых приборов «запоминать» пределы допуска.
  • Наличие разъема подключения компьютера, позволяющего анализировать статистику измерений с последующим составлением отчетов.
  • Возможность использования наряду с метрической системой измерений английскую.

Справедливости ради следует отметить и наличие определенных недостатков, характерных для микрометров с цифровой индикацией измерений. Основной минус — это меньшая в сравнении с механическими приборами надежность, поскольку электронный инструмент более восприимчив к различного рода негативным факторам: ударам, падениям, повышенным температурам и влажности и так далее.

Инструкция по пользованию

Как пользоваться микрометромПроцедура измерения заключается во вращении барабана до момента соприкосновения плоского окончания микрометрического винта и пятки с габаритными окончаниями измеряемого предмета. Поскольку в работе с приборами с цифровой индикацией измерений проблемы возникают редко, рассматривать следует порядок действий на примере микрометра классической конструкции.

Проверка показаний

Рекомендуется выполнять не только в процессе приобретения прибора, но и постоянно перед выполнением измерений. Процедура проверки начинается с вращения барабана до момента смыкания пятки и плоского окончания микрометрического винта. Прибор работает исправно, если торец барабана останавливается на нулевой отметке шкалы стебля, а продольный штрих указывает на отметку «0» на барабане.

В случае невыполнения одного из условий необходимо произвести регулировку микрометра. Алгоритм выполнения самостоятельной регулировки выглядит следующим образом:

  • Как измерять микрометромПосредством стопорного устройства производится фиксация микрометрического винта. Измерительные плоскости при этом находятся в соединенном положении, или между ними зажимается концевая мера.
  • При помощи специального ключа, входящего в комплект микрометра, выполняется разъединение микрометрического винта и барабана.
  • Продольный штрих, нанесенный на стебле, совмещается с нулевой отметкой барабана.
  • Прибор собирается в обратном порядке, после чего проверяется повторно.

Фиксация детали

Для проведения измерений деталь должна быть надежно зафиксирована измерительными поверхностями инструмента. Во избежание поломки микрометра и в целях получения максимально точных результатов необходимо придерживаться некоторых простых рекомендаций:

  1. Плотно прижав измеряемый предмет к пятке, не прилагая усилий, подвести плоскость винта микрометрического к краю предмета.
  2. Дальнейшее сближение измерительной поверхности винта с габаритом измеряемого предмета производить исключительно посредством трещотки.
  3. Серия щелчков сигнализирует о соприкосновении измерительных поверхностей с габаритами измеряемого элемента, и показания шкал микрометра соответствуют его размерам.

Выполнение этих несложных рекомендаций позволит минимизировать риск повреждения инструмента и существенно снизить степень износа измерительных поверхностей.

Снятие показаний

Приспособление микрометрСнятие показаний начинается с наиболее крупного разряда, постепенно переходя к более мелким. В первую очередь фиксируется показания шкалы, расположенной на стебле. В качестве примера рассматривается модель «МК25−1», цена деления шкалы стебля которого — 0,5 миллиметра. Чрезвычайно важно понимать, что искомый показатель определяется предшествующим открытым делением.

Далее нужно снять показания со шкалы барабана. Здесь цена деления — 0,01 миллиметра. Суммируя полученные показания с двух шкал, получается итоговый результат.

Поверка микрометра

Осуществление поверки микрометра регламентировано методическими указаниями МИ 782−85. Владение методикой поверки чрезвычайно важно как для специалиста, поверяющего инструмент, так и для квалифицированного работника, непосредственно проводящего измерения. Даже в процессе бытовой эксплуатации владение знаниями о поверочных мероприятиях приносит большую пользу. Обнаружение таких отклонений контролируемых параметров, как нарушение параллельности измерительных плоскостей, перекос измерительной плоскости винта и некоторые другие, служат очевидным сигналом о неисправности измерителя.

Как пользоваться микрометрическим нутромером

Микрометрические нутромеры предназначены для высокоточных измерений внутренних размеров деталей в пределах от 50 до 6000 мм. Они широко применяются в машиностроении при производстве ответственных изделий.

Содержание

Устройство и технические характеристики

Нутромер состоит из микрометрической головки 1, комплекта удлинителей 2 и измерительного наконечника 3. У приборов с верхним пределом измерения свыше 2500 мм микрометрическая головка оснащается индикатором часового типа с ценой деления 0,01 мм. В комплект нутромера входит также установочная мера 4.

Микрометрический нутромер

Основные технические характеристики

Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88. Поверка производится по ГОСТ 17215. Средний срок службы инструмента составляет не менее 8 лет.

Обозначение устройства Диапазон измерений, мм Цена деления, мм Предел допускаемой погрешности, мкм
НМ 50-75 50 – 75 0,01 от ± 4 до ± 90
НМ 50-175 50 – 175 0,01
НМ 50-600 50 – 600 0,01
НМ 75-175 75 – 175 0,01
НМ 75-600 75 – 600 0,01
НМ 150-1250 150 – 1250 0,01
НМ 150-1400 150 – 1400 0,01
НМ 150-2500 150 – 2500 0,01
НМ 150-3000 150 – 3000 0,01
НМ 350-4000 350 – 4000 0,01
НМ 350-6000 350 – 6000 0,01

Подготовка к работе

Перед началом измерений проверьте правильность установки микрометрической головки на ноль по установочной мере. Настройку необходимо проводить при температуре окружающей среды в пределах 20 ±5°С.

Введите микрометрическую головку между измерительными губками установочной меры, и прижмите стержень наконечника к одной из них. Покачивая верхнюю часть микрометрической головки и вращая барабан, определите кратчайшее расстояние. Измерительные поверхности нутромера при этом должны с легким трением касаться рабочих поверхностей меры.

Закрепите микровинт стопорным винтом и извлеките головку. Нулевое деление барабана должно точно совпадать с продольным штрихом стебля.

После установки головки на ноль выверните наконечник из муфты, подберите соответствующие удлинители и соедините их с микрометрической головкой. Снова вверните наконечник.

Измерение и отсчет показаний

Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке.

Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением.

Микрометрический нутромер

В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в поперечном направлении, отыскивая максимальный размер, а затем в осевом направлении, отыскивая минимальное значение.

Выведете прибор из проверяемой детали и сделайте отсчет. Для этого нужно сложить длину микрометрической головки, размеры используемых удлинителей и значение по шкале. Пример отсчета показаний представлен в таблице.

Длина микрометрической головки, мм Используемые удлинители, мм Показания по шкале, мм Размер детали, мм
75 50 8,24 233,24
100

По окончании работы произведите разборку нутромера в последовательности, обратной сборке. Промойте его в чистом бензине, смажьте антикоррозийной смазкой для целей длительного хранения. Это также относится к установочной мере и удлинителям.

Правила эксплуатации микрометрических нутромеров

Для того чтобы обеспечить длительную работу нутромера и сохранить его высокие метрологические характеристики следует соблюдать следующие правила:

  1. Перед началом работы проверяйте по установочной мере правильность установки микрометрической головки на ноль.
  2. Не вывертывайте винты установочной меры во избежание потери ее размера.
  3. Соединение головки и удлинителей производите без перетяжки, до упора торцов.
  4. В процессе работы поддерживайте нутромер в местах, обеспечивающих его минимальный прогиб, то есть на расстоянии от измерительных поверхностей, примерно равном 1/5 измеряемой длины.
  5. Не вынимайте без особой надобности измерительные стержни из корпусов.
  6. Не допускайте ударов по нутромеру, особенно по его измерительным поверхностям.
  7. Сохраняйте чистоту шкалы, микрометрического винта и других деталей.
  8. Во избежание появления следов коррозии храните нутромер в закрытом футляре и в сухом месте.
Как правильно использовать микрометр, проверка точности микрометра.

Микрометр – это прецизионный измерительный инструмент для определения точных размеров деталей. Точность ручного инструмента составляет 0,01 мм, а электронных достигает 2 микрон или 0,002 мм. Этого достаточно для выполнения особо сложных сборочных операций, изготовления деталей на металлорежущих станках и решения многих других задач в металлообработке и машиностроении. Главное – это правильно произвести замер и этому мы посвятим данную статью.

Как использовать микрометр

На рисунке выше представлено наименование основных узлов ручного микрометра. Также существуют инструменты с приборной круговой и электронной шкалой, но что касается правил замера то они идентичны, а процесс определения результата там гораздо проще, чем на ручном микрометре, достаточно лишь зафиксировать результаты приборов.

Конструкцию и процесс применения микрометра вы можете изучить по представленному ниже видео.

Сама схема замера достаточно простая, но необходимо точно соблюдать последовательность чтобы не исказить конечный результат:

  • Установите замеряемую деталь между пяткой и микрометрическим винтом. Учтите, что максимальный ход винта составляет 25 мм. Поэтому размер детали не должен быть более чем на 25 мм меньше максимального расстояния между пяткой и винтом. Соответственно для микрометра М50 замеряемый размер должен быть не менее 25 мм.
  • Держите инструмент за изолированную часть дуги. Иначе возможен нагрев корпуса и искажение результата.
  • Понемногу вращайте барабан, пока винт не приблизится к поверхности замеряемой детали.
  • Далее вращаем трещотку до упора по часовой стрелке, держась за нарезку. Винт окончательно считается зафиксированным при характерном звуке проворачиваемой трещотки.

  • Фиксируем показатели верхней и нижней шкал на линейке, и круговой шкалы на барабане. Это необходимо для дальнейшего определения размера.

Как определить результат

Результат измерений определяется по показаниям трех шкал. Нижняя шкала на стебле показывает целые значения с ценой деления в 1 мм. По верхней шкале определяем половину миллиметра, цена деления 0,5 мм. Третья, круговая шкала с точностью 0,01 мм.

Пример определения размера микрометром М50:

  • Берём минимальный измеряемый  размер – 25 мм.
  • Добавляем целое значение делений нижней шкалы, например 3 мм.
  • Смотрим на верхнюю шкалу стебля. Если после нижнего значения 3 мм заметна верхняя риска, то добавляем ещё 0,5 мм.
  • Снимаем показания с круговой шкалы нониуса. Допустим это число15, что означает 0,15 мм.
  • Складываем полученные значения: 25+3+0,5+0,15=28,65 мм

Микрометры оснащены фиксатором, что позволяет определить размер детали и произвести сравнение другими деталями.

Проверка точности микрометра и особенности измерений

Можно проверить настройки инструмента, закрутив барабан и трещотку до упора, до соприкосновения с пяткой или с установочной мерой для других приборов. На нулевом положении 0-е значение круговой шкалы должно совпадать с центральной меткой на стебле.

Для прибора М25 с пределом измерений 0 до 25 мм винт должен упереться в пятку. Для других приборов используются установочные меры равные минимальному значению показаний. Так, для М50 с пределом 25-50 используется установочная мера равная 25 мм.  При неточном совпадении шкалы с меткой стебель можно подкрутить специальным ключом.

Особенности применения микрометров:

  • Перед проведением измерений необходимо чтобы деталь и прибор имели одинаковую температуру. Для этого они должны находиться в одном помещении не менее 3 часов.
  • Замер необходимо производить в чистом окружении, прибор и деталь должны быть очищены от загрязнений.
  • Определение размеров партии однотипных деталей рекомендуется производить одним прибором.
  • Нельзя прикладывать чрезмерные усилия к трещотке и винту.
  • Для получения максимально точного результата проведите несколько замеров.

Хранение и уход за прибором необходимо производить в строгом соответствии с требованиями производителя.

Как пользоваться штангенциркулем, микрометром, линейкой

С измерением длины, ширины и высоты домашнему мастеру приходится сталкиваться постоянно. Угол в 90° или 45° тоже не редко приходится выдерживать. Иначе качественно ремонт квартиры или изготовление самоделок не выполнить. Точности при выполнении линейных измерений 1 мм в подавляющем большинстве случаев достаточно, и для них подойдет рулетка или простая линейка.

Металлическая линейка

Зачастую рулетки имеют дополнительно пузырьковый уровень, который позволяет выставить горизонтально мебель, холодильник и другие предметы. Но точность такого уровня не высокая из-за маленькой длины опорной плоскости рулетки. В дополнение колбочка с пузырьком воздуха в рулетках часто установлена не точно, что не обеспечивает горизонтальность и выполненной работы.

В продаже, для измерения линейных размеров представлен широкий ряд лазерных измерительных приборов, но, к сожалению, из-за высокой цены они недоступны для непрофессионалов.

Инструкция
по применению штангенциркуля (колумбуса)

Штангенциркуль – это линейный измерительный инструмент служащий для измерения наружных и внутренних размеров деталей включая глубину, с точностью 0,1 мм.

Измерить диаметр сверла, самореза и размеры других небольших деталей с достаточной точностью линейкой не получится. В таких случаях нужно использовать штангенциркуль, который позволяет измерять линейные размеры с точностью до 0,1 мм. С помощью штангенциркуля можно выполнить измерение толщины листового материала, внутреннего и внешнего диаметров трубы, диаметр высверленного отверстия, его глубину и другие измерения.

Штангенциркули бывают с отсчетом измеряемой величины по линейке и нониусу, циферблату часового типа и цифровому индикатору. Разновидность штангенциркуля с линейкой для измерения глубины отверстий профессионалы еще называют «Колумбус».

Виды штангенциркулей

Доступным по цене, высоконадежным является штангенциркуль с нониусом типа ШЦ-1 с диапазоном измерений от 0 до 125 мм, что для большинства случаев вполне достаточно. Штангенциркуль ШЦ-1 дополнительно позволяет измерять диаметр отверстий и глубину.

В настоящее время в продаже появился цифровой пластиковый штангенциркуль китайского производства ценой менее $4, фотография которого представлена ниже.

Внешний вид пластмассового штангенциркуля

Штангенциркуль из пластмассы, хотя его губки сделаны из карбона, назвать измерительным инструментом сложно, так как он не сертифицирован и поэтому точность показаний 0,1 мм заявленная производителем не гарантирована. В дополнение при частом использовании пластик быстро износится, и погрешность показаний увеличится.

Штангенциркуль из пластмассы, если его показания точны для домашних редких измерений вполне подойдет. Для проверки штангенциркуля можно измерять хвостовик сверла, на котором выбит размер или диаметр штыря электрической вилки.

Устройство и принцип работы нониуса штангенциркуля

Устроен классический штангенциркуль следующим образом. На измерительной штанге с помощью пазов установлена подвижная рамка. Для того, чтобы рамка плотно сидела, внутри установлена плоская пружина и предусмотрен винт, для жесткой ее фиксации. Фиксация необходима при проведении разметочных работ.

На штанге нанесена метрическая шкала с шагом 1 мм и цифрами обозначены сантиметровые деления. На рамке нанесена дополнительная шкала с 10 делениями, но с шагом 1,9 мм. Шкала на рамке называется нониусом в честь ее изобретателя португальского математика П.Нуниша. Штанга и рамка имеют измерительные губки для наружных и внутренних измерений. К рамке дополнительно закреплена линейка глубиномера.

Шкала штангенциркуля

Измерения выполняются зажимом между губками детали. После зажима рамка фиксируется винтом для того, чтобы она не сместилась. Количество миллиметров отсчитывается по шкале на штанге до первой риски нониуса. Десятые доли миллиметров отсчитываются по нониусу. Какой штрих по счету слева на право на нониусе совпадет с любой из рисок шкалы на штанге, столько и будет десятых долей миллиметра.

Нониус шкалы штангенциркуля

Как видно на фото, измеренный размер составляет 3,5 мм, так как от нулевой отметки шкалы на штанге до первой риски нониуса получилось 3 полных деления (3 мм) и на нониусе совпала с риской шкалы штанги риска пятого деления нониуса (одно деление на нониусе соответствует 0,1 мм измерений).

Примеры измерения штангенциркулем

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали. Внешний диаметр трубы измеряется точно так же, как и размер плоской детали, только нужно, чтобы губки прикасались к диаметрально противоположным сторонам трубы.

Измерение штангенциркулем наружного диаметра трубы

Для того, чтобы измерять внутренний размер в детали или внутренний диаметр трубы, у штангенциркуля есть дополнительные губки для внутренних измерений. Их заводят в отверстие и раздвигают до упора в стенки детали. При измерении внутренних диаметров отверстий добиваются максимального показания, а при измерении в отверстии параллельных сторон, добиваются минимальных показаний.

Измерение штангенциркулем внутреннего диаметра трубы

В некоторых типах штангенциркулей губки не смыкаются до нуля и имеют собственную толщину, которая обычно на них выбита, например, число «10», хотя первая риска нониуса стоит на нулевой отметке. В случае измерения внутренних отверстий таким штангенциркулем к считанным показаниям по шкале нониуса добавляется 10 мм.

С помощью штангенциркуля типа колумбус, имеющего подвижную линейку глубиномера можно измерять глубину отверстий в деталях.

Штанга для измерения глубины отверстий

Для этого нужно полностью выдвинуть линейку глубиномера из штанги, вставить ее до упора в отверстие. Подвести до упора в поверхность детали торца штанги штангенциркуля, при этом не допуская выхода линейки глубиномера из отверстия.

Измерение глубины отверстий

На фотографии, для наглядности, я продемонстрировал измерение глубины отверстия, приложив линейку глубиномера штангенциркуля с внешней стороны отрезка трубы.

Easy Guide [2018]

Чтение, использование и измерение микрометра

Если пара суппортов недостаточно точна (т. Е. Необходимо измерить допуск менее 0,002 дюйма), большинство машинистов обратятся к показанию микрометра. Микрометры бывают в цифровом, циферблатном и нониусном стилях, так же как и штангенциркули

mitutoyo digital micrometer reading use measurement

Цифровой микрометр Mitutoyo…

mitutoyo dial micrometer

Микрометр Mitutoyo, точнее, Микрометр

mitutoyo vernier micrometer reading use measurement

Mitutoyo Vernier Micrometer

какой вид для меня?

Давайте отложим в сторону циферблат или указание стиля микрометра.Они очень дороги, и вы можете даже не увидеть их за пределами хорошо оборудованной метрологической лаборатории. Их цель состоит в том, чтобы уменьшить ошибку оператора даже больше, чем трещотка. Поворачивайте, пока циферблат не станет нулевым для максимальной повторяемости. У них также есть кнопка быстрого отпуска, чтобы минимизировать износ контактов. Если вам действительно нужны высокоточные и воспроизводимые измерения, и вам нужно их много, купите индикаторный микрометр. Но, как я уже сказал, они дорогие!

Это просто цифровой или верньер.Если вы можете читать вернье быстро, легко и точно (это требует небольшой практики), они намного дешевле, долговечнее, и батарея никогда не разряжается, потому что батарея им не нужна.

С другой стороны, если вы никогда не учились или не привыкли к вернье-микрометрам, вы можете сразу же получить цифровое показание микрометра. Я предпочитаю хранить цифровые данные для тех размеров, которые я использую чаще всего, и я купил коробочный набор микросхем с нониусом для больших размеров, которые я почти не использую.

Наборы микрометров и диапазоны размеров
Микрометры

работают с помощью точного винта, который сдвигает наковальни вместе или друг от друга. Как таковые они имеют довольно ограниченный диапазон измерений, которые они могут выполнять. Распространены комплекты микрометров в штучной упаковке, чтобы можно было получать показания микрометров для широкого диапазона размеров.

mitutoyo micrometer set

Набор микрометров Mitutoyo Vernier, размеры 0-12 ″

Pictured – это набор микрометров Mitutoyo Vernier с комбинированным диапазоном от 0 до 12 дюймов.Такой набор довольно дорогой – 2141,70 долларов на Amazon, когда я пишу это.

С другой стороны, несколько меньший бренд, такой как Fowler, предлагает набор от 0-6 ″ Vernier Micrometers всего за 311,46 $. Еще чуть-чуть, вы даже можете получить набор 0-6 ″ цифровых микрометров. Доступно на Amazon от iGaging за $ 395,00.

Чтение верньерского микрометра

Лучший способ научиться читать микрометр Вернье – это наблюдать, как кто-то другой объясняет это. Вот отличное видео от Mitutoyo по чтению микрометров для микрофонов с нониусом:

Extra Credit: Хотели бы вы попрактиковаться в чтении микрометров с помощью нониусного микрофона? Попробуйте это отличное моделирование:

Виртуальный микрометр

– симулятор тысячной дюйма

Точность микрометра

Микрометры обычно считаются точными с точностью до одной десятой или 0.0001 “. Это примерно так же точно, как и любой станок с ЧПУ, за исключением очень специализированных проектов. Что-то иметь в виду, хотя:

Точность ниже 0,001 ″ очень чувствительна к температурным проблемам. Не носите свой микрометр в кармане – тепло вашего тела согреет его и изменит показания микрометра. Знайте температуру в вашем магазине, где вы проводите измерения. Подумайте об использовании подставки для микрометра (см. Ниже), которая также помогает предотвратить нагрев вашего тела от воздействия на показания микрометра.

Посмотрите калькулятор термального расширения G-Wizard (упомянутый выше), чтобы понять, какая температура может иметь значение. Кстати, просто подпишитесь на бесплатную пробную версию, и вы сможете хранить и использовать многие калькуляторы, включая калькулятор теплового расширения, на всю жизнь.

Микрометрическая подставка

micrometer reading stand

Микрометрическая подставка может привести к более точным измерениям. Это предотвращает передачу тепла вашего тела на микрометр и облегчает проведение измерений без манипуляций.

Как использовать микрометр (трещотки для победы!)

anatomy parts of a micrometer

Мы видели выше, как читать микрометр Вернье. Помимо этого навыка, двумя ключевыми моментами использования микрометра являются удержание объекта, который вы измеряете, параллельно наковальням, и применение равномерного усилия к микрометру при проведении измерения.

Так же, как и штангенциркули, вы можете усилить измерение, приложив слишком большой крутящий момент к микрометру. Один из способов обеспечить постоянство измерений – это получить трещотку с трещоткой.Это маленький встроенный динамометрический ключ. Поверните небольшую ручку с храповым механизмом, которая торчит из основной ручки, пока она не защелкнется несколько раз, и вы будете каждый раз измерять один и тот же момент.

Стандарты микрометров и калибровка микрометров

Учитывая уровень точности, который обеспечивает большинство микрометров, им необходима калибровка для обеспечения их точности. Точная калибровка настолько важна, что существует действующий стандарт, описывающий, как это должно быть сделано.

Вот как обычно калибровать микрометр:

  1. Убедитесь, что все работает хорошо, без каких-либо переплетов или других проблем.
  2. Очистить микрофонные наковальни
  3. Закройте, обнулите и убедитесь, что он надежно возвращается к нулю.
  4. Теперь проверьте микрометр в различных контрольных точках, используя измерительные блоки или другие стандарты, которые, как известно, очень точны.
  5. Для каждой контрольной точки очищайте блоки датчика, чтобы между блоком и микрофоном не было мусора или пыли.
  6. Сделайте несколько показаний для каждой контрольной точки. Убедитесь, что микрометр повторяется в пределах допустимых значений (например,грамм. 0,00005 “). Запишите результаты измерений на контрольном листе, в котором указаны длина, допуск, измеренная длина и погрешность.
  7. Вам также следует проверить плоскостность и параллельность наковален. Используйте маленькую сферу или стилус цифрового зонда. Установите ноль с помощью сферы в центре граней наковальни и ноль. Переместите шар вокруг измерительных граней и посмотрите, как меняется обнуленное измерение. Он должен оставаться в пределах допуска микрометра.

Большие микрометры поставляются со стандартами микрометров.Это точные стержни, которые отлично подходят для обнуления в цехе. Они не рекомендуются для фактической калибровки, потому что они недостаточно точны.

Изображения стоят тысячи слов, поэтому вот отличное видео от Mitutoyo о калибровке ваших микрометров:

Большинство микрометров содержат небольшой гаечный ключ, который можно использовать для установки устройства на ноль, если оно не показывает ноль при полном закрытии (возможно, по стандарту для больших микрофонов)

Микрометр История

Интересно, что первые подобные микрометрам устройства восходят к 17 веку, где Уильям Гаскойн использовал их для измерения расстояний между звездами, а также для определения относительных размеров различных небесных тел.Лишь в начале 19-го века Генри Модслей построил первый настольный микрометр, чтобы служить окончательным судьей измерения и точности.

К 1844 году были опубликованы сведения о мастер-классе Уайтворта, и он звучит очень похоже на современные микрометры. У него была чугунная рама и противостоящие стальные цилиндры. Один приводился в движение с помощью прецизионного винта и циферблата, который позволял производить измерения с точностью до десяти тысячных дюйма. К 1867 году компания Brown & Sharpe начала их массовое производство, что позволило среднему механическому цеху значительно повысить точность своих измерений.

Специальные типы микрометров

Внешний микрометр

Наиболее распространенные микрометры, и те, которые мы обсуждали выше, это внешние микрометры. Они измеряют внешние размеры.

Микрометрическая головка

Вы можете столкнуться с микрометрической головкой, которая является частью какого-либо другого инструмента или не прикреплена к раме. Это распространено. Они полезны в качестве точных настроек и остановок, а также в качестве компонентов в более сложном оборудовании.

Внутренний микрометр

Так же, как штангенциркули можно использовать для измерения внутренних размеров, вы можете приобрести микрометры, настроенные для них.Их называют внутри микрометров:

inside micrometer caliper

Mitutoyo 0.2-1.2 ″ Внутри микрометра, в стиле суппорта. Около 216,95 долларов на Amazon.

Два маленьких торчащих кончика круглые.

На фото изображен «Стиль суппорта». Вы также можете получить Внутренних микрометров .

tubular inside micrometer

Трубчатые внутренние микрометры видны реже, но удобны для больших отверстий.

Микрометр с лезвием

tubular inside micrometer

Микрометры лезвия

можно использовать для измерения наружных размеров канавок.

Паз Микрометр

tubular inside micrometer

Вот странный зверь, но там, где есть допуск, будет соответствующее измерительное устройство. В микрометре Groove используются концентрические стержни с прикрепленными дисками. Поместите один диск в каждую канавку или, возможно, один в канавку, а другой – на наружный край или поверхность, и вы сможете измерить, насколько далеко они друг от друга с большой точностью.

Микрометр глубинный

tubular inside micrometer

В разделе «Штангенциркули» мы увидели, как они имеют функцию глубиномера.Неудивительно, что когда есть необходимость в более точных показаниях глубины, на помощь приходит микрометр: введение микрометра для измерения глубины.

Измерительный микрометр (Bore Micrometer)

Отверстия – это такая наука для себя, я подожду, пока секция измерения диаметра не расскажет о микрометрах.

Микрометр с резьбой
: См. Метрология / Инструменты для измерения резьбы

,Преобразование

микрометров в миллиметры (мкм в мм)

Как перевести микрометры в миллиметры

conversion scale showing micrometers and equivalent millimeters length values

Чтобы преобразовать измерение микрометра в измерение миллиметра, разделите длину на коэффициент преобразования. Один миллиметр равен 1000 микрометрам, поэтому используйте эту простую формулу для преобразования:

миллиметры = микрометры ÷ 1000

Длина в миллиметрах равна микрометрам, деленным на 1000.

Например, вот как конвертировать 5000 микрометров в миллиметры, используя формулу выше.

5000 мкм = (5000 ÷ 1000) = 5 мм

Наш дюймовый калькулятор фракций может добавить микрометры и миллиметры вместе, и это также автоматически преобразовывает результаты в обычные, имперские и си метрические значения США.

Микрометры и миллиметры – это единицы измерения длины.Продолжайте читать, чтобы узнать больше о каждой единице измерения.

Один микрометр равен одной миллионной (1/1 000 000) метра, которая определяется как расстояние, которое свет проходит в вакууме в интервале времени 1 / 299 792 458 секунды.

Микрометр, или микрометр, кратен метру, который является базовой единицей СИ для длины. В метрической системе «микро» является префиксом для 10 -6 .Микрометр иногда также называют микрон. Микрометры могут быть сокращены до мкм. , например, 1 микрометр можно записать как 1 мкм.

Чтобы получить представление о реальной физической длине микрометра, один человеческий волос имеет толщину 40-50 мкм, демонстрируя, насколько мала эта единица измерения.

Один миллиметр равен одной тысячной (1/1000) метра, которая определяется как расстояние, которое свет проходит в вакууме в интервале времени 1 / 299 792 458 секунды.

Миллиметр, или миллиметр, кратен метру, который является базовой единицей СИ для длины. В метрической системе «милли» является префиксом для 10 -3 . Миллиметры могут быть сокращены до мм. , например, 1 миллиметр может быть записан как 1 мм.

Миллиметры часто представлены наименьшими отметками на большинстве метрических линейок.Чтобы получить контрольную точку размера, толщина цента США составляет 1,35 мм. [1]

Мы рекомендуем использовать линейку или рулетку для измерения длины, которую можно найти в местном магазине или домашнем центре. Линейки доступны в имперской, метрической или комбинации с обоими значениями, поэтому убедитесь, что вы получите правильный тип для ваших нужд.

Если вам нужна линейка, вы также можете скачать и распечатать наши бесплатные линейки для печати, которые включают как имперские, так и метрические измерения.

,
Преобразование миллиметров в микрометры (мм в мкм)

Как перевести миллиметры в микрометры

conversion scale showing millimeters and equivalent micrometers length values

Чтобы преобразовать измерение в миллиметрах в измерение в микрометрах, умножьте длину на коэффициент преобразования. Один миллиметр равен 1000 микрометрам, поэтому используйте эту простую формулу для преобразования:

микрометры = миллиметры × 1000

Длина в микрометрах равна миллиметрам, умноженным на 1000.

Например, вот как конвертировать 5 миллиметров в микрометры, используя формулу выше.

5 мм = (5 × 1000) = 5000 мкм

Наш дюймовый калькулятор фракций может добавить миллиметры и микрометры вместе, и это также автоматически преобразовывает результаты в обычные, имперские и си метрические значения США.

Миллиметры и микрометры являются единицами измерения длины.Продолжайте читать, чтобы узнать больше о каждой единице измерения.

Один миллиметр равен одной тысячной (1/1000) метра, которая определяется как расстояние, которое свет проходит в вакууме в интервале времени 1 / 299 792 458 секунды.

Миллиметр, или миллиметр, кратен метру, который является базовой единицей СИ для длины. В метрической системе «милли» является префиксом для 10 -3 .Миллиметры могут быть сокращены до мм. , например, 1 миллиметр может быть записан как 1 мм.

Миллиметры часто представлены наименьшими отметками на большинстве метрических линейок. Чтобы получить контрольную точку размера, толщина цента США составляет 1,35 мм. [1]

Один микрометр равен одной миллионной (1/1 000 000) метра, которая определяется как расстояние, которое свет проходит в вакууме в интервале времени 1 / 299 792 458 секунды.

Микрометр, или микрометр, кратен метру, который является базовой единицей СИ для длины. В метрической системе «микро» является префиксом для 10 -6 . Микрометр иногда также называют микрон. Микрометры могут быть сокращены до мкм. , например, 1 микрометр можно записать как 1 мкм.

Чтобы получить представление о реальной физической длине микрометра, один человеческий волос имеет толщину 40-50 мкм, демонстрируя, насколько мала эта единица измерения.

Мы рекомендуем использовать линейку или рулетку для измерения длины, которую можно найти в местном магазине или домашнем центре. Линейки доступны в имперской, метрической или комбинации с обоими значениями, поэтому убедитесь, что вы получите правильный тип для ваших нужд.

Если вам нужна линейка, вы также можете скачать и распечатать наши бесплатные линейки для печати, которые включают как имперские, так и метрические измерения.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
