Установка клинового анкера. Видео

В процессе строительства или ремонта часто возникает необходимость крепление какой-либо детали на основание. Если основание деревянное или сделано из гипсокартона, то, обычно для крепления можно использовать гвозди или шурупы. В случае же необходимости крепления деталей на твердое основание, например, на бетон или камень, простые средства крепления для этой цели не годятся.

Содержание

• Крепление
• Анкер клиновой S-KA
• Цены

В таком случае необходимо использовать более сложные крепежные приспособления. В частности, такими приспособлениями могут быть анкеры.

Промышленность выпускает большое количество различных анкерных устройств. Ассортимент включает следующие анкеры:

• забивной анкер;
• стержневой анкер;
• винтовой анкер;
• закладной анкер;
• клиновый анкер.

Крепление

Для крепления на бетоне, камне или кирпичной кладке тяжеловесных конструкций, кабелей, перил и тому подобного путем сквозного монтажа используются клиновые анкеры. Клиновый анкер представляет собой металлический стержень с цилиндрической муфтой в виде пояса, коническим хвостовиком и гайкой.

Для того чтобы установить клиновый анкер вначале необходимо просверлить отверстие. Диаметр сверла определяется размером резьбы анкера. Затем это отверстие очищается от отходов сверления. Далее с помощью молотка анкер забивается в отверстие. С помощью гаечного ключа гайка анкера затягивается до тех пор, пока момент затяжки не достигнет максимальной рекомендуемой величины, приведенной в спецификации на анкер.

После этого гайка откручивается, на шпильку устанавливается монтируемая деталь, и гайка вновь закручивается.

Одним из типов такого анкера является анкер клин финской компании Sormat под индексом S-KA.

Анкер клиновой S-KA

Анкер клиновый S-KA разработан для монтажа тяжелых и среднетяжелых конструкций. Это анкер применяется для монтажа в бетоне, камне и полнотелом кирпиче. Для кирпича применение этого типа анкера ограничено его диаметром не более М8.

Клиновой анкерный болт S-KA изготовляется из углеродистой или нержавеющей стали. Для защиты от коррозии после изготовления анкер покрывается цинком с помощью электричества. Наряду с электрооцинкованными анкерами компания Sormat выпускает горячеоцинкованные анкеры (S-KAK) и кислотоупорные анкеры (S-KAH). Анкеры типа S-KA выпускаются диаметром от 6 до 20 миллиметров и длиной от 65 до 280 миллиметров.

Клиновой анкер S-KA в зависимости от размера может выдерживать нагрузки, как на растяжение, так и на срез от 1,8 до 13,9 килоньютонов.

Цены

Цены на клиновые анкеры S-KA в разных компаниях отличаются друг от друга. Кроме того, необходимо принимать во внимание нынешнюю непростую финансовую обстановку в стране, когда происходит падение рубля и многие компании боятся продешевить. Большинство прайсов компаний прямо не пишут цену, а предлагают звонить по телефону и договариваться лично. По-видимому, цены зависят от величины партии изделий , которую закажет заказчик.

Для примера можно рассмотреть цены на различные типы клиновых анкеров S-KA, которые приводит одна из продающих компаний на 24 декабря текущего года.

В таблице приведены некоторые из предлагаемых компанией цен на клиновые анкеры. Из таблицы видно, что цена клиновых анкеров прямо зависит от их размера.

Таким образом, клиновые анкеры представляют собой надежные крепежные приспособления, которые имеют вполне приемлемые цены, и могут быть широко использованы в процессе строительства и ремонта.

Клиновой анкер, обзор.

WikiСтатья.

Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

Общее знакомство с клиновым анкером

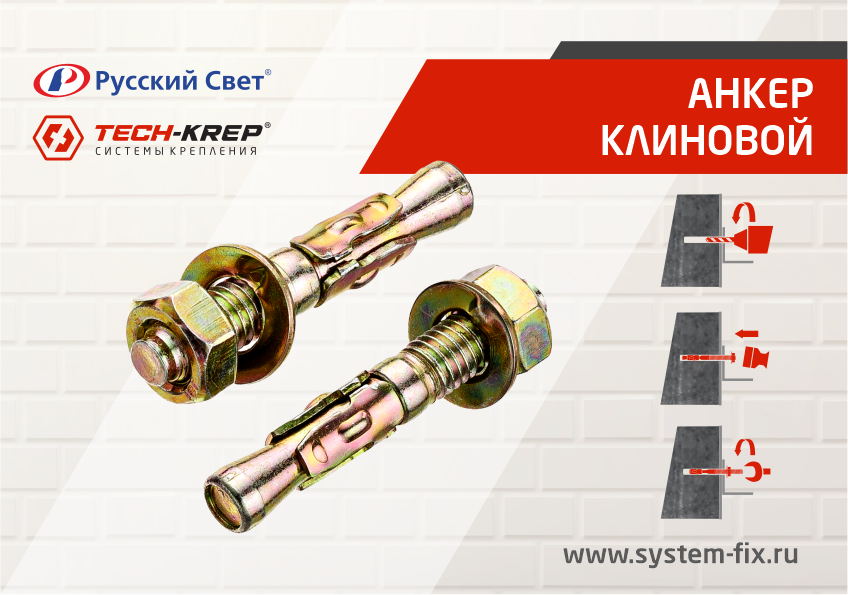

Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть – это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.

Сфера и способ применения

Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.

Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается. Обычно клиновые анкера оснащены винтом с утапливаемой головкой, что дает возможность применять их в процессе монтажа оконных и дверных коробок. По мере вкручивания винта, анкерный клин надежно и прочно фиксируется в стене.

Клиновой анкер используется для крепления:

• систем витражного остекления и элементов фасадных конструкций;
• тяжёлых металлических конструкций;
• лифтов и подъёмников;
• оборудования;
• стеллажных систем;
• колонн и опор;
• отбойников;
• фахверков.

Особенности анкерных болтов:

Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.
Особенности данного крепежа анкерной техники будут являться его преимуществом:

• высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
• большие нагрузки на срез и на вырыв благодаря прочности стали;
• специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
• быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.

Как подобрать размер и диаметр анкерного болта

При выборе необходимого размера анкеров нужно учитывать требуемую и максимально возможную нагрузку на клиновой анкер, прочность и толщину прикрепляемой детали.

Маркировка анкеров

Анкер маркируется WAM аббревиатурой с цифрами размеров – первая цифра обозначает ширину резьбы, вторая – диаметр сверления, а третья – общую длину анкера. К примеру, WAM-08080 – это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.

Размер крепежа начинается с минимальной длины – 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Размер, мм	6х40	6х65	6х85	6х95	8х50	8х70	8х80	8х95	8х105	8х120	10х65	10х80	10х95
А, резьба	М6	М6	М6	М6	М8	М8	М8	М8	М8	М8	М10	М10	М10
L, длина анкера, мм	40	65	85	95	50	70	80	95	105	120	65	80	95
G, глубина анкеровки, мм	35	35	35	40	40	40	40	40	40	40	45	45	45
Н, макс. толщина прикрепляемого материала, мм	5	30	50	60	10	30	40	55	65	80	20	35	50
Do, диаметр отверстия под анкер, мм	6	6	6	6	8	8	8	8	8	8	10	10	10
Мин. вырывающая сила, кН (бетон В25)	1,4	3,2	3,2	3,2	1,6	3,3	3,3	3,3	3,3	3,3	4	5	5
Номинальнй вес 1000 шт., кг	10,12	14,4	19	19,32	22,38	29	32,04	33	39,32	42,6	46	53	60,16

Размер, мм	10х100	10х120	12х100	12х120	12х150	16х105	16х140	16х180	16х200	16х220	20х125	20х160	20х300
А, резьба	М10	М10	М12	М12	М12	М16	М16	М16	М16	М16	М20	М20	М20
L, длина анкера, мм	100	120	100	120	150	105	140	180	200	220	125	160	300
G, глубина анкеровки, мм	45	45	55	55	55	60	60	60	60	60	75	75	75
Н, макс. толщина прикрепляемого материала, мм	55	75	45	65	95	45	80	120	140	160	50	85	225
Do, диаметр отверстия под анкер, мм	10	10	12	12	12	16	16	16	16	16	20	20	20
Мин. вырывающая сила, кН (бетон В25)	5	5	6	6	6	7,5	9,4	9,4	9,4	9,4	12,3	12,3	12,3
Номинальнй вес 1000 шт., кг	61,00	73,40	93,85	107,80	128,95	202,00	224,50	285,00	320,00	340,25	336,00	402,50	718,75

Советы и рекомендации Клиновой анкер

Установка клинового анкера: пошаговые инструкции

Приобретение клиновых анкеров

Когда многие домовладельцы покупают свои дома, они покупают дом не просто так, как он выглядит в день закрытия сделки по покупке . Они покупают дом, который, как они мечтают, могут создать в своем доме. От обновления кухонь и укладки новых полов до отделки подвалов — в одном доме можно воплотить множество желаний!

Отделка подвала — отличный проект своими руками. Это проект, за который могут взяться даже начинающие домовладельцы, и с некоторыми инструкциями и правильными материалами они могут учиться на ходу и создавать прекрасное пространство для своей семьи.

Если вы хотите закончить свой подвал, вы можете начать с создания нескольких комнат в пространстве или установки гипсокартона. Для этих и других задач вам потребуется установить 2 на 4 в бетон цокольного этажа. И для этой задачи можно использовать анкерный клин.



Клиновой анкер



Клиновой анкер представляет собой распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорной скобы, гайки и шайбы. Он предназначен для использования только в твердом бетоне. Эти анкеры обеспечивают самые высокие и наиболее стабильные показатели удерживания по сравнению с любым распорным анкером механического типа.

Установку анкера в бетон можно выполнить, следуя приведенным ниже инструкциям.

1. Соберите необходимые инструменты

• Для создания отверстия в бетоне необходимо использовать перфоратор
• Используйте набор перфораторов в режиме удара и вращения. Это обеспечивает правильный размер отверстия и упрощает его сверление.
• Если не использовать перфоратор, просверлить отверстие будет сложно, а удерживающая способность анкера после его установки может снизиться.

2. Определите размеры

• Определите минимальную длину используемого клинового анкера, добавив толщину закрепляемого материала к минимальной заделке для диаметра устанавливаемого анкера с пространством для гайки и Шайба.
• Эти анкеры могут быть установлены в анкеровку глубже, чем минимальная глубина анкеровки. В большинстве случаев это обеспечит более высокие значения удержания.
• Используйте биту того же диаметра, что и устанавливаемый анкер.
• Используйте сверло для каменной кладки с твердосплавным наконечником стандарта ANSI и вставьте его в перфоратор.
• Используйте стандартные биты ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и диаметром анкера.
• Допуск отверстия имеет решающее значение для обеспечения минимальных удерживающих значений.

3. Просверлите отверстие

• Просверлите отверстие немного глубже (минимум 1/2 дюйма), чем предполагаемая глубина анкеровки.
• Убедитесь, что минимальная глубина анкеровки соответствует диаметру анкера. Минимальная глубина анкеровки после установки анкера составляет:

Минимальная глубина заделки по диаметру клинового анкера



Диаметр клинового анкера	Минимальная глубина анкеровки
1/4”	1-1/8”
5/16”	1-1/4”
3/8 дюйма	1-1/2”
1/2”	2-1/4”
5/8”	2-3/4”
3/4”	3-1/4”
7/8”	3-7/8”
1 дюйм	4-1/2”
1-1/4”	5-1/2”

4. Проверьте глубину

• Убедитесь, что глубина отверстия правильная. Установите ограничитель глубины на перфоратор или наклейте ленту на сверло на необходимой глубине.
• При размещении ленты на долоте или установке ограничителя глубины убедитесь, что долото находится во втянутом положении. Втянутое положение — это когда сверло находится в крайнем внутреннем положении в патроне.

5. Очистите отверстие

• Очистите отверстие от пыли и мусора, чтобы обеспечить надлежащие значения удерживания после установки анкера. Очистите отверстие проволочной щеткой, пылесосом или сжатым воздухом.
• С помощью проволочной щетки очистите отверстие, а затем пропылесосьте его. Повторите это несколько раз, и отверстие будет чистым и готовым к установке.

6. Установите клин

• Каждая коробка анкеров поставляется с гайками и шайбами ​​соответствующего количества и размера.
• Возьмите одну шайбу и наденьте ее на резьбовой конец корпуса анкера.
• Затем возьмите одну гайку и навинтите ее по часовой стрелке на корпус анкера, пока верхняя часть гайки не окажется на одном уровне с верхней частью корпуса анкера. Это защищает резьбу анкера во время установки.
• Установите анкер через отверстие в креплении или установите его непосредственно в бетон, а затем поместите крепление на анкер.

Сквозное крепление – Если анкер будет устанавливаться на месте крепления, убедитесь, что отверстие в креплении немного больше, чем указанный диаметр анкера (см. таблицу ниже). Вставьте анкер обрезанным концом вперед через отверстие в креплении в бетон. Ударьте молотком по концу анкера с гайкой, пока шайба и гайка не будут плотно прилегать к поверхности бетона. Убедитесь, что анкер заглублен как минимум на минимальную глубину анкеровки (см. таблицу выше).



Диаметр клинового анкера	Минимальное отверстие для крепления
1/4”	5/16”
5/16”	3/8”
3/8 дюйма	7/16”
1/2”	9/16”
5/8”	3/4”
3/4”	5/8”
7/8”	1 дюйм
1 дюйм	1-1/8
1-1/4”	1-3/8”

Непосредственно в бетон – Вставьте анкер прямо в предварительно просверленное отверстие в бетоне так, чтобы обрезанный конец вошел вперед. Ударяйте по торцу анкера с гайкой молотком до тех пор, пока анкер не войдет в бетон на требуемое расстояние, см. таблицу минимальной анкеровки выше. Убедитесь, что под поверхностью бетона находится не менее трех-пяти витков резьбы, а над поверхностью достаточно витков резьбы, чтобы вместить толщину закрепляемого материала и место для гайки и шайбы.

Чтобы установить анкер в бетон, поверните гайку пальцами по часовой стрелке до упора. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на три-пять полных оборотов или до тех пор, пока не будет достигнуто указанное значение крутящего момента для диаметра устанавливаемого анкера. Чрезмерное затягивание анкера может привести к вращению анкера в отверстии, что приведет к ухудшению удерживающих свойств.

Момент затяжки при установке клинового анкера



Диаметр	Крутящий момент, фут/фунт
1/4”	4
3/8 дюйма	25
1/2”	55
5/8”	90
3/4”	110
7/8”	250
1 дюйм	300

Установка клинового анкера Red Head®

Купить клиновые анкеры

Установка клиновых анкеров Red Head® довольно проста и понятна. Некоторые из факторов, которые необходимо принять во внимание, прежде чем…

Типы анкеров

Клиновой анкер Red Head® изготавливается из различных материалов и имеет разное покрытие для соответствия различным требованиям применения. Если приложение находится в помещении без влаги, то оцинкованный Можно использовать клиновой анкер Red Head®. В случаях, когда присутствует влага, следует рассмотреть с горячим цинкованием . Нержавеющая сталь 304 может быть лучшим выбором, когда анкер будет находиться во влажной среде. Для применений, где клиновой анкер Red Head® погружается в химикаты и воду, лучшим выбором может быть клиновой анкер Red Head® из нержавеющей стали 316 .

Диаметры клиновых анкеров

Диаметр клинового анкера, выбираемого для любого конкретного применения, зависит от требований к удерживающей способности и размера отверстия в закрепляемом приспособлении. Инженер, который рассчитал значения, необходимые для правильного определения конкретного диаметра используемого клинового анкера Red Head®, может указать требования к удерживающей способности. Если прикрепляемый элемент имеет отверстия для крепления, выбранный клиновой анкер Red Head должен пройти через отверстия. Если клиновой анкер Red Head® устанавливается вместе с фиксатором, важно знать, что диаметр клинового анкера Redhead больше, чем указанный диаметр. Другими словами, размер клинового анкера больше диаметра, которым он называется. Например, для анкера Red Head® 3/8 дюйма потребуется отверстие 7/16 дюйма в приспособлении, чтобы его можно было вставить через отверстие, пока приспособление находится на месте. Несмотря на то, что рабочая часть клинового анкера Red Head® больше, резьбовая часть анкера равна указанному диаметру, т. е. клиновой анкер Red Head® 3/8” использует гайку 3/8”.

Глубина посадки

Для каждого диаметра клинового анкера Red Head® существует определенная минимальная глубина посадки, при которой он должен быть установлен в бетоне, чтобы соответствовать минимальным значениям удерживающей способности. Этот Минимальная заделка — это расстояние, на которое тело анкера устанавливается в бетон после расширения клинового анкера Red Head®. Глубина заделки меньше минимальной заделки уменьшит удерживающие значения или приведет к полному отсутствию удерживающих значений.

Минимальная глубина посадки для клинового анкера Red Head®:

Диаметр клинового анкера Red Head®	Минимальная глубина заделки
1/4”	1-1/8”
3/8”	1-1/4”
1/2”	2-1/4”
5/8”	2-3/4”
3/4”	3-1/4
7/8”	3-3/4
1”	4-1/2”

Клиновой анкер Red Head® может быть установлен на большую глубину анкеровки, чем минимальные требования по анкеровке. Более глубокая заделка в большинстве случаев приводит к большей удерживающей способности. Лучшая удерживающая способность достигается при наличии арматуры и заделке клинового анкера Red Head® за арматуру. Есть два важных факта, которые необходимо учитывать в отношении большей глубины заделки. Толщина бетона важна, потому что клиновой анкер Red Head® не должен быть заделан в пределах как минимум 5 диаметров анкера от неподдерживаемого края бетона, чтобы обеспечить надлежащие показатели удерживания. Для более глубокой заделки требуется просверлить более глубокое и длинное отверстие; чем длиннее и глубже отверстие, тем труднее его просверлить прямо. Если отверстие не идеально прямое, то после установки клиновой анкер Red Head® может достичь точки, в которой он перестанет проникать в отверстие, потому что он ударяется о ту сторону отверстия, где отверстие изгибается, а клиновой анкер нет. На этом этапе возникает проблема, поскольку клиновой анкер не войдет глубже и не может быть извлечен из отверстия.

Длина

Минимальная длина клинового анкера Red Head® для использования в любом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной заделке плюс пространство для гайки и шайбы. Место для гайки и шайбы равно диаметру устанавливаемого клинового анкера Red Head®. Как только это будет установлено, необходимо выбрать длину клинового анкера Red Head®, равную минимальной требуемой длине или превышающую ее. Можно использовать более длинные длины, но необходимо учитывать соображения, как объяснялось ранее.

Интервал

Для каждого диаметра клиновой анкер Red Head® должен быть установлен на определенном расстоянии друг от друга и от неподдерживаемого края бетона. Существует ряд различных категорий в дополнение к краевому расстоянию, которые необходимы для получения максимальной рабочей нагрузки: минимальное краевое расстояние, при котором коэффициент нагрузки равен 60 %, минимальное краевое расстояние, при котором коэффициент нагрузки равен 20 %, интервал требуют получения максимальной рабочей нагрузки и минимально допустимого расстояния между анкерами с коэффициентом нагрузки, равным 40%. Диаграммы показывают, что чем ближе клиновидные якоря Redhead друг к другу или ближе к неподдерживаемому краю, тем меньше значение удерживания. Полную и завершенную таблицу можно просмотреть в разделе «Рекомендуемые требования к краевым и пространственным расстояниям для сдвигающих нагрузок».

Установка клинового анкера ITW Red Head®

Следующие инструкции по установке взяты непосредственно со страницы инструкций на веб-странице клиновых анкеров Red Head® на ITW Red Head и точно показывают, что производитель называет правильным методом установки.

1. Выберите твердосплавное сверло с диаметром, равным диаметру анкера. Просверлите отверстие на любую глубину, превышающую желаемую заделку. См. таблицу для минимальной рекомендуемой заделки.
2. Очистите отверстие или продолжите бурение на дополнительную глубину для размещения мелких частиц сверла.
3. Соберите шайбу и гайку, оставив гайку на одном уровне с концом анкера для защиты резьбы. Вбивайте анкер в закрепляемый материал до тех пор, пока шайба не окажется на одном уровне с поверхностью материала.
4. Расширьте анкер, затянув гайку на 3–5 оборотов после затяжки вручную или до требуемого крутящего момента.

Инструкции по установке для бетона Fastening Systems, Inc.

1. С помощью перфоратора , настроенного на ударно-вращательный режим, с твердосплавным наконечником, соответствующим стандартам ANSI и имеющим тот же диаметр, что и устанавливаемый клиновой анкер Red Head®, просверлите отверстие в бетоне. Просверлите отверстие немного глубже, чем предполагаемая выбранная глубина анкеровки, убедившись, что минимальная глубина анкеровки соответствует диаметру клинового анкера Red Head®.
2. Очистите отверстие от пыли и мусора с помощью проволочной щетки, пылесоса или сжатого воздуха.
3. Установите шайбу и гайку на резьбовой конец клинового анкера Red Head®, оставив гайку на одном уровне с верхней частью корпуса анкера. Это защитит резьбу во время установки.
4. Вставьте Red Head® через закрепленное приспособление и в отверстие в бетоне, используя молоток, ударьте по гаечному концу клинового анкера Red Head®, пока шайба и гайка не будут плотно прижаты к поверхности приспособления.
5. Затяните гайку вручную, а затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–5 полных оборотов или до тех пор, пока не будут достигнуты значения крутящего момента, указанные для диаметра клинового анкера Red Head®.

Крутящий момент при установке клинового анкера Red Head®

Диаметр	Крутящий момент, фут/фунт
1/4”	4
3/8”	25
1/2”	55
5/8”	90
3/4”	110
7/8”	250
1”	300
