Метчик для нарезки резьбы: как им правильно пользоваться

Человечество с давних времен ввело в обиход и стало активно использовать резьбу и резьбовые соединения. Сегодня в доме каждого из нас нет такого предмета, который бы не был скреплен резьбой. Поэтому был придуман метчик для нарезки резьбы в домашних условиях.

Содержание

• Конструктивные особенности и принцип работы
• Виды метчиков
• По назначению
• По конструкции
• Классификация метчиков в зависимости от видов резьбы
• Метрические
• Дюймовые
• Трубные
• Материалы изготовления
• Критерии выбора
• Нюансы нарезки резьбы

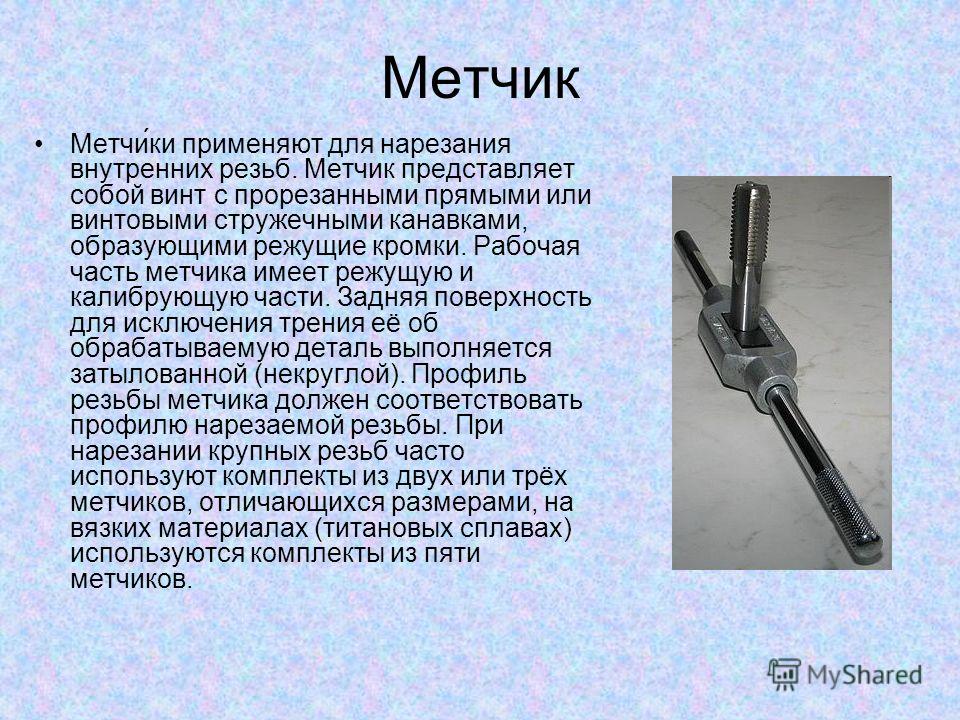

Конструктивные особенности и принцип работы

Первые метчики были несовершенны. Они выглядят как четырёхконечный стрежень с коническим концом, на который наносились зубья для прорезания гаек и других элементов. Сама процедура применения такого метчика также был примитивным. Он ввинчивался в гайку или другой инструмент, образуя тем самым прорези. Однако, такая технология не была совершенна и имела ряд минусов: отрицательный угол и сзади нет режущей поверхности

Сегодня метчики наиболее усовершенствованы и имеют в своей конструкции следующие компоненты:

• От 2 до 6 боковых канавок, которые необходимы для удаления образующейся металлической стружки и облегченного подвода смазывающих жидкостей. Стоит отметить, что сами канавки подразделяются на следующие виды: однорадиусные, с прямолинейной задней и передней частями, а также передней – прямолинейной частью и задней – радиусной.
• Коническая часть для забора. Благодаря такому своему виду она обеспечивает аккуратную работу. а также уменьшает трение между элементами.
• Цилиндрическая калибрующая часть необходима для того, что уменьшать силу трения между метчиком и обрабатываемой поверхностью.

Виды метчиков

В современности представлено несколько разновидностей метчиков. Каждый из них представлен для определенной работы. Поэтому их классифицируют по двум признакам: по назначению и по конструкции.

По назначению

Так по назначению метчики для нарезки резьбы бывают:

• Слесарные. Чаще всего они ручные. Выпускаются комплектами. В одном комплекте 3 метчика. У каждого из них свое предназначение. Первый необходим для черновой работы и наметки резьбы. Второй для подготовки к финальному этапу. Третий – это завершающий, именно с помощью него доводится до идеала резьба. Их небольшой недостаток состоит в том, что они снимают лишь часть припуска.
• Машинные. Могут использоваться как при обработке руками, так и при работе на станке. Они более устойчивы к механическому воздействию и имеют более укороченную заборную часть.
• Гаечные. Название говорит само за себя. То есть такие метчики предназначены для нарезания резьбы на гайках.

Гаечний метчик для нарезки резьбы

По конструкции

Метчики также имеют и свои конструктивные особенности. Поэтому их подразделяют на несколько видов:

• Безканавочные. Предназначены для нарезания резьбы в низкоуглеродной стали и алюминии.
• Канавочные. Используются для нарезания глухой резьбы.
• С резьбой в шахматном порядке. Такая технология позволяет уменьшать сопротивление материала.
• Ступенчатые с двумя частями, каждая из которых выполняет свои функции.
• Комбинированные состоят из сверла и метчика одновременно.
• Метчики –протяжки предназначены для нарезания резьбы на токарном станке.
• С наличием внутренней полости за счёт чего происходит охлаждение элемента в процессе нарезания.
• Колокольные. Обычно они сборные и предназначены для нарезания резьбы диаметром от 400 мм и более.

Классификация метчиков в зависимости от видов резьбы

В зависимости от используемого метчика, можно нарезать резьбу различных видов. Каждый из которых необходим в различных областях.

Метрические

Такие метчики используют для нарезания резьбы в виде равнобедренных треугольников. Маркируются они буквой «М». Для того, чтобы сделать начальное отверстие начерно, используют специальную таблицу диаметров.

Дюймовые

Их рабочая часть выполнена в форме конуса. Диаметр инструмента преимущественно измеряется в дюймах, а количество ниток на дюйм определяет шаг.

Трубные

Применяются для нанесения резьбы на трубные соединения. Можно наносить резьбу как правостороннюю, так и левостороннюю.

Трубный метчик

Материалы изготовления

Одним из основных и часто используемых материалов для изготовления метчиков называют высокопрочную нетеплостойкую сталь. Так как метчик работает в условиях низких температур на небольших скоростях. Поэтому можно часто встретить метчик из низкоуглеродистой стали. Бывают они сварные или цельные.

Вторым материалом, из которого изготавливают метчики называют высоколегированную сталь и быстрорежущую сталь. Приборы из этих материалов используют при машинной нарезке резьбы. Потому что температуры в процессе бывают достаточно высокими и достигают отметок в 6500 градусов Цельсия. Кроме того, работа производится на высоких скоростях.

Для автоматических метчиков используют очень твердые и прочные сплавы. После изготовления инструмента, он еще и прокаливается для достижения большей прочности.

Критерии выбора

Важно при проделывании резьбы правильно подобрать метчик и материал, из которого он изготовлен.

• Под определённый вид резьбы подбирается метчик.
• Стоит учесть, из какого материала выполнен метчик и подходит ли он для данных условий.
• Определить необходимость клеймовщика или целого набора инструментов.
• В зависимости от вида материала, в котором будет проделываться резьба, подбирается и ракурс ведущей заточки.
• Необходимо принимать во внимание, то факт, что черновая резьба делается меньшим диаметром, чем это задумано на самом деле. А вот уже рабочий метчик должен соответствовать намеченному планом диаметру.

Как видно, абсолютно любой метчик не подходит для нарезки определенных видов резьбы. Поэтому необходим тщательный подбор оборудования и продумывание всего процесса нарезания.

К тому же важен не только процесс подбора метчика, но и правильная нарезка. При этом стоит соблюдать несколько правил и требований:

• Подготовительный этап включает в себя подбор диаметров по сводной таблице.
• Необходимо ровно установить метчик. Чтобы он был перпендикулярен нарезаемой поверхности.
• Проверить это уровнем.
• Для нарезки лучше всего подходят стандартные метчики.
• Сам процесс нарезки необходимо выполнять аккуратно и неторопливо. Иначе резьба может оказаться бракованной или же есть вариант пораниться.
• После проведения полного оборота резьбы, необходимо делать отпуск на пол-оборота назад, чтобы удалять стружку.
• В сквозных резьбовых отверстиях прочистку проводят с помощью ершика или железной нити, в глухих же приходится прибегать к использованию пылесоса.
• Последним и важным проверочным пунктом можно назвать вкручивание винта в резьбу. Он должен входить прямо и без перекосов, иначе брак.

Метчик для нарезки подбирается под определенный вид резьбы

Нюансы нарезки резьбы

Как и в любом деле здесь есть свои хитрости и нюансы работы с метчиком.

Используя их, можно добиться успеха в нарезании резьбы дома или на производстве. Во-первых, в материале, в котором будет сверлиться резьба, делают небольшое углубление с помощью керна или обычного молотка. Это облегчит точное попадание сверла. Во-вторых, сверло необходимо смазать, это сократит сопротивление и трение между материалами. Смазывают обычно тем, что имеется под рукой: свиное сало, машинное масло или солидол. В-третьих, при работе с маленькой деталью, ее необходимо закрепить в слесарные тиски. Иначе она будет постоянно двигаться, что испортит резьбу. Сам же метчик требуется постоянно смазывать. В-четвертых, нужно помнить о том, что в основном для получения качественной резьбы используется, как минимум три метчика. Каждый из которых имеет свой диаметр и особенности. Подводя итог, можно сказать, что нарезание резьбы – процесс далеко не простой. Первый опыт бывает далеко не идеальным. Поэтому стоит опробовать свои способности на других ненужных материалах. Кроме всего прочего, перед началом работ, внимательно и тщательно изучить все нюансы и сложности работы, разобраться в подборе и видах метчиков, чтобы не попасть впросак.

Далее приведена таблица типоразмеров метчиков, для правильного подбора инструмента.

Маркировка и размеры, мм	Шаг	Сверление под резьбу
М3	0,5	2,5
М4	0,7	3,3
М5	0,8	4,2
М6	1,0	5,0
М8	1,25	6,7
М10	1,5	8,5
М12	1,75	10,2
М14	2	12,0
М16	2	14,0
М18	2,5	15,4
М20	2,5	17,4
М22	2,5	19,4
М24	3	20,9
М27	3	23,9

Используя данные таблицы, можно правильно подобрать метчик и тем самым сделать качественную резьбу.

Сегодня без современных технологий никуда. В том числе и резьбовые соединения, которые присутствуют везде: в квартире, на улице, торговых центрах и предметах мебели. Именно поэтому и был придуман такой прибор, как метчик. Его использование значительно упростило и облегчило жизнь. В особенности это качается тех, кто занимается строительством на дому и освоил технику нарезания резьбы.

Особенности применения метчиков для нарезания резьбы

Главная Статьи Особенности применения метчиков для нарезания резьбы

Резьба – универсальное изобретение человека. С ее помощью нам удается соединять различные детали, собирать целые механизмы и в то же время оставлять их в разборном виде, пригодными к оперативному ремонту или модифицированию.

Резьбовые соединения считаются одними из самых надежных и практичных. При этом их можно использовать как на полых, так и на цельных элементах, с применением дополнительных муфт и даже специальных переходников.



Обычно нарезание резьбы производится на производстве. Этот процесс требует наличия определенного оборудования и связан с некоторыми физическими воздействиями. Поэтому стоит подробно ознакомиться с ним. Методика создания В настоящее время существует просто огромное количество способов изготовления резьбы. Некоторые из них предполагают, что данное соединение будет выполнено в процессе самого создания детали. Обычно это литье, катание, тиснение и даже штамповка. Другие методики основаны на том, что технология нарезания резьбы выполняется уже по готовой продукции. Для этого могут быть использованы токарные и пескоструйные станки, фрезерная обработка и даже гальваника.

Часто перед человеком встает необходимость выполнить резьбу на том или ином предмете. Это может быть что угодно, от мелкой гайки, до трубы для отопления.

Для выполнения работ по нарезке резьбы используют метчики. Однако вас наверняка заинтересует вопрос, как нарезать резьбу метчиком и сделать это правильно, а также какой метчик лучше использовать?



Назначение инструмента

Для начала разберемся с тем, что же собой представляет нарезка резьбы. Ведь этот процесс только кажется очень простым и легким. На самом деле необходимо приложить определенные усилия, чтобы в итоге получить качественный результат.

Особенно трудоемким считается вариант, когда резьбу выполняют вручную, так как от человека тут требуется не только точность в измерениях, но и приложение реальных физических усилий.

Итак, процесс создания резьбы на трубе или любом другом подходящем предмете, по сути, являет собой обработку металла вращательными движениями с помощью специальных инструментов

Металл, каким бы прочным он ни являлся, все же поддается даже ручной обработке. В особенности если на него воздействуют инструментами из более крепких сплавов.

Таким инструментом и является метчик. Метчики используют для того, чтобы создавать внутреннюю резьбу в различного рода отверстиях. Если же нужно сделать наружную насечку, то применяется нарезание резьбы плашкой.



Метчик имеет продолговатую, иногда конусообразную или срезанную форму. На его краях находятся фигурные резцы с проемами. Их количество, форма и угол наклона зависит от типа инструмента. Например, если рассматривается метчик для трубной резьбы по цветным металлам, то он будет иметь более широкий профиль и небольшой наклон. Хотя и тут все зависит от конкретной модели.

Метчики бывают двух типов: для сквозных отверстий и для глухих отверстий. Для нарезки сквозных отверстий употребляются цилиндрические и конические метчики, а для нарезки глухих отверстий только цилиндрические. Метчики разделяются на ручные и машинные. У ручных метчиков заборный конус длиннее, чем у машинных. Цилиндрические метчики для нарезки резьбы в глухих отверстиях делаются с небольшим заборным конусом



Принцип работы

Резцы метчик имеет только на одной из сторон. Это его рабочая сторона. На другой же располагается так называемый фиксатор. Часть, что отвечает за установку инструмента.

Например, простейший инструмент для трубной резьбы может иметь обычные квадратные грани на тыльной стороне. Подобная форма упрощает фиксацию насадки любыми инструментами, вплоть до обычного ключа. Более продвинутые модели продаются в комплекте с вращательными ручками. Здесь уже метчик является своего рода насадкой для специального ключа с большим плечом приложения усилий. Таким образом, работа сильно упрощается, человеку приходится прикладывать меньше сил, а процесс нарезки резьбы становится эффективнее.

Если в качестве рабочего инструмента применяется станок, то обратная часть метчика будет выполнена в форме, что подходит для крепления в патрон конкретного промышленного оборудования.

Метчик вставляется внутрь необработанного отверстия рабочей стороной и проворачивается определенное количество раз. Количество оборотов четко нормируется.

Например, если используется обычные модели для трубной резьбы, то хватает порядка 2-3 минут вращения в интенсивном темпе, чтобы подготовить качественную и надежную резьбу. Однако более дорогие инструменты помогут вам завершить работу быстрее.

Во время вращения метчик постепенно срезает металлическую стружку и удаляет ее из отверстия. Каждый оборот понемногу продвигает его внутрь, пока вы не определите нужные размеры на трубе или гайке.

С одного прохода метчиком создать качественную резьбу вам вряд ли удастся. Для нормального результата понадобится сделать несколько проходов. И правильно будет применять для этого специализированные разновидности метчиков.



Типы и размеры

Метчиков на современном рынке хватает с лихвой. В работе можно применить огромное количество самых разнообразных вариаций.

Однако правильно будет в первую очередь обратить внимание на их деление по рабочему признаку.

Так метчики бывают:

• Черновые;

• Чистовые.

Черновой метчик – это инструмент, что применяется при первичной обработке трубы. То есть выполняет проход по полностью гладкой поверхности. Он грубее и прочнее чистового варианта, стоит немного дороже и работать с ним сложнее.

Черновой инструмент просто прорезает канавки определенных размеров, которые потом необходимо будет доработать. Если нарезку предполагают вести вручную, то без него просто не обойтись.

Второй представленный вид – насадки для выполнения чистовой резьбы. Они предназначаются для прохода по уже нарезанной черновой резьбе.

Старайтесь всегда пользоваться и черновым и чистовым инструментом. Экономить на метчиках, применяя что-то одно – дурная практика. Черновой метчик не даст вам возможности выполнить работу достаточно качественно, так как готовая резьба будет нуждаться в основательной доработке.

Использование же исключительно чистового метчика приведет к его скорейшему выходу из строя. Резцы просто затупятся из-за чрезмерных нагрузок.

Это касается практически всех инструментов такого типа. Не имеет значения, подразумеваете вы метчик для трубной резьбы, или промышленный гаечный образец. Редкие исключения составляют только модели, что выполняют функции насадки на станок. Но в быту они практически не встречаются.

По типу резьбы метчики делят на:

• Левосторонние;

• Правосторонние.

Большинство метчиков нарезают правостороннюю резьбу. Это своеобразный стандарт. Вот почему если вы выбираете модель для трубной резьбы, то рекомендуется покупать именно правосторонний метчик.



Известные разновидности

Также обратим внимание на виды метчиков в зависимости от рабочего направления. Встречается метчик:

• Для трубной резьбы;

• Гаечный;

• Метрический;

• Машинный.

Первый образец – самый распространенный. И неудивительно, ведь именно его применяют, когда необходимо выполнение трубной резьбы, в том числе и для бытовых целей.

Любое резьбовое соединение в сантехнике выполняется метчиками для трубной обработки. Конечно, если вас интересует именно внутренняя резьба, в противном случае задействуют инструменты для формирования наружной резьбы – плашки.

Такой метчик формирует резьбу с увеличенным шагом и представлен в самом большом количестве разновидностей. На рынке встречаются решения в любом ценовом диапазоне.

Гаечный образец, как уже понятно из названия, нарезает резьбу на гайках, рабочих шайбах, зажимах и других подобных деталях.

Метрический применяется для нарезки резьбы с уплощенным срезом. Этот вид встречается преимущественно в промышленности или капитальном строительстве.

Машинный метчик подразумевает использование в качестве насадки для станка. У него улучшенная уникальная геометрия, более надежный сплав и множество других уникальных особенностей.

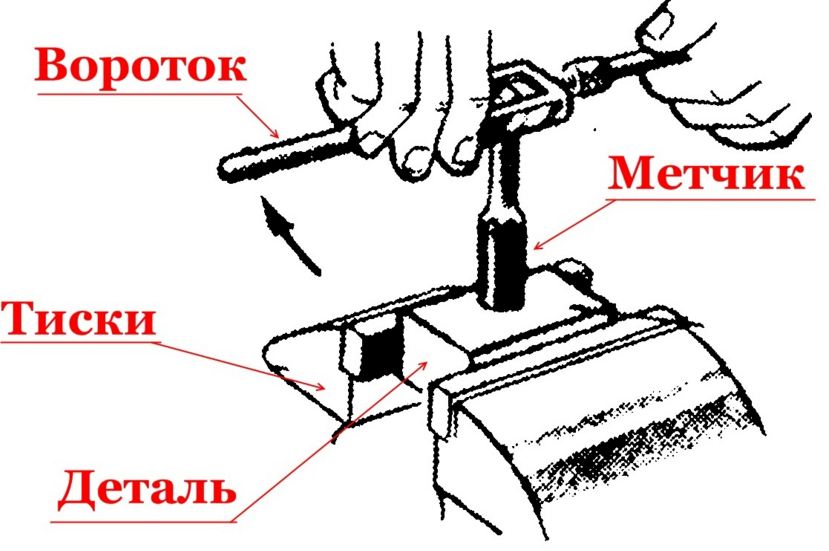

Нарезание резьбы метчиком.

 Нарезание резьбы производится следующим образом. Изделие закрепляется в тисках. В отверстие вводят конец чернового метчика,смазанный маслом. Затем берут обеими руками вороток и при слабом нажиме вращают его по часовой стрелке. Когда метчик врежется в металл и начнет резать, нажим ослабляют и делают один оборот вперед и пол-оборота назад, что вызывает дробление стружки. При установке метчика в нарезаемое отверстие ось метчика должна совпадать с осью нарезаемого отверстия. Необходимо следить, чтобы при вращении метчик не перекашивался.

Таким способом нарезают и вторым, а затем и третьим чистовыми метчиками. По окончании нарезки размер отверстия проверяют резьбовым калибром. Метчики для газовых труб делаются комплектами из двух штук: первый черновой и второй — отделочный.

Рекомендации специалистов Обычно диаметр отверстия для нарезания резьбы соответствует ее наружным граням. Однако при ручном изготовлении будет очень трудно делать первый проход и даже зацепиться за край металла. Поэтому некоторые мастера предпочитают снимать небольшую фаску на краю отверстия, которая значительно облегчает данный момент. Все детали, на которых необходимо делать подобные типы соединений нужно закрепить неподвижно. Поэтому лучше всего использовать тиски, надежно зафиксированные на поверхности верстака. Дело в том, что подобная работа предполагает воздействие довольно больших нагрузок, а смещение при этом недопустимо. Не стоит для подобной работы брать масло, бывшее в употреблении. В нем могут содержаться мелкие частицы металла, способные повредить нить резьбы при попадании на режущую часть. Лучше всего для таких целей подойдет вещество с небольшой вязкостью. Если существует возможность, то данную операцию лучше всего произвести на специальном оборудовании. Именно поэтому многие сантехники или слесари предпочитают разобрать нужный элемент и отнести его в цех, где имеются необходимые агрегаты. Порой это экономит массу времени и сил, не считая износа ручного инструмента, который стоит довольно дорого.



Вывод

Учитывая огромное разнообразие типов подобных соединений, следует детально изучить именно те из них, которые встречаются чаще всего или те, с которыми придется работать. Также необходимо ознакомиться с маркировкой и уметь распознавать тот или иной вид инструмента. В итоге можно прийти к выводу, что приобретать все виды и типы таких инструментов с учетом всех диаметров просто глупо и расточительно. Даже на некоторых производствах закупают только определенные метчики и плашки, созданные под те типы резьбы, которые применяются в технологическом процессе.



В компании «Мир ISO» можно выбрать необходимый вид и купить метчик для конкретных задач. А наши инженеры обеспечивают техническую поддержку и бесперебойное функционирование оборудования. Работаем с предзаказами, осуществляем оптимальный подбор в соответствии с бюджетом и техническим заданием заказчика. Чтобы купить инструмент в интернет магазине “Мир ISO” – достаточно выбрать необходимый товар в каталоге http://www.miriso.ru/katalog_.html, отправить онлайн-заявку  http://www.miriso.ru/sdelat_zakaz.html  или позвонить по телефону + 7 (8482) 999-111.

Как использовать метчик и матрицу для создания или восстановления резьбы

При использовании метчика и матрицы важно понимать термины. «Нарезание резьбы» происходит, когда вы нарезаете или повторно нарезаете резьбу в отверстии или гайке. Большинство автомехаников и слесарей, вероятно, сталкивались с этой проблемой. Это могло произойти в виде сорванного гнезда или срезанного болта, который нуждался в повторной нарезке. Научившись пользоваться метчиком и матрицей, вы сможете устранять серьезные проблемы в металле, которые в противном случае оставили бы вас в беде.

Оглавление

• Как пользоваться набором метчиков и плашек
  • Найдите правильный TPI
  • Выберите соответствующий метчик или матрицу
• Что насчет комбинации сверления и нарезки резьбы?
• Фиксация и восстановление резьбы в болтах
  • Закрепление болта в тисках
  • Выравнивание матрицы и начало (пере)нарезания резьбы
• Повторная нарезка отверстий и гаек с помощью метчика и матрицы Коснитесь нужного размера
• Закрепите метчик и нарежьте резьбу

Заключение

Как пользоваться набором метчика и матрицы

Матрица используется для нарезания или восстановления резьбы на болте или куске металла. Металл этих резьбонарезных станков превосходит по прочности большинство листовых металлов. При правильном количестве масла и осторожности вы можете быстро и стабильно нарезать или восстанавливать резьбу на механически обработанных винтах и ​​болтах.

Найдите правильный TPI

Прежде чем приступить к нарезанию резьбы, сначала необходимо определить количество витков на дюйм (TPI). Это нужно, чтобы подобрать правильный метчик и/или матрицу для болта, гайки или отверстия. Большинство систем кранов и штампов включают в себя какой-либо датчик. В них используется ряд различных «лезвий», которые помогают подобрать правильный TPI для болта или гайки. Некоторые из них немного похожи на небольшой карманный нож. Многие из этих средств проверки резьбы существуют на рынке, и вы можете найти тот, который вам подходит.

Выберите соответствующий метчик или матрицу

После определения TPI болта вы можете выбрать соответствующую ему матрицу. Имейте в виду, что эти наборы поставляются как в метрической системе, так и в стандарте SAE. У производителей также есть очень маленькие маленькие и очень обширные наборы. Метчики и плашки имеют коническую резьбу. Это помогает им легко ввинчиваться в болт или гайку и аккуратно нарезать резьбу, как предполагалось. Большинство штампов подходят к специальному ключу, который их крепко удерживает. Это дает вам необходимый рычаг, чтобы вращать его и направлять по траектории резки.

Как насчет комбинированных сверл и нарезных коронок?

Возможно, вы видели некоторые из новых сверл и метчиков. Они используются в ударном шуруповерте или дрели, позволяя одновременно сверлить и нарезать резьбу. С какой осторожностью вам нужно нарезать отверстия вручную, удивительно, как они работают.

Но есть.

Если вы придерживаетесь рекомендуемых материалов и смазываете сверла во время использования, они обеспечивают сверхбыстрое нарезание резьбы. Мы испытали их на различных листах металла и толстолистовой стали. Выровнять отверстия и держать их прямо и ровно представляет собой самую большую проблему с этими битами.

Фиксация и ремонт резьбы в болтах

Использование штампа для фиксации резьбы на болте с крестообразной резьбой требует всего несколько шагов.

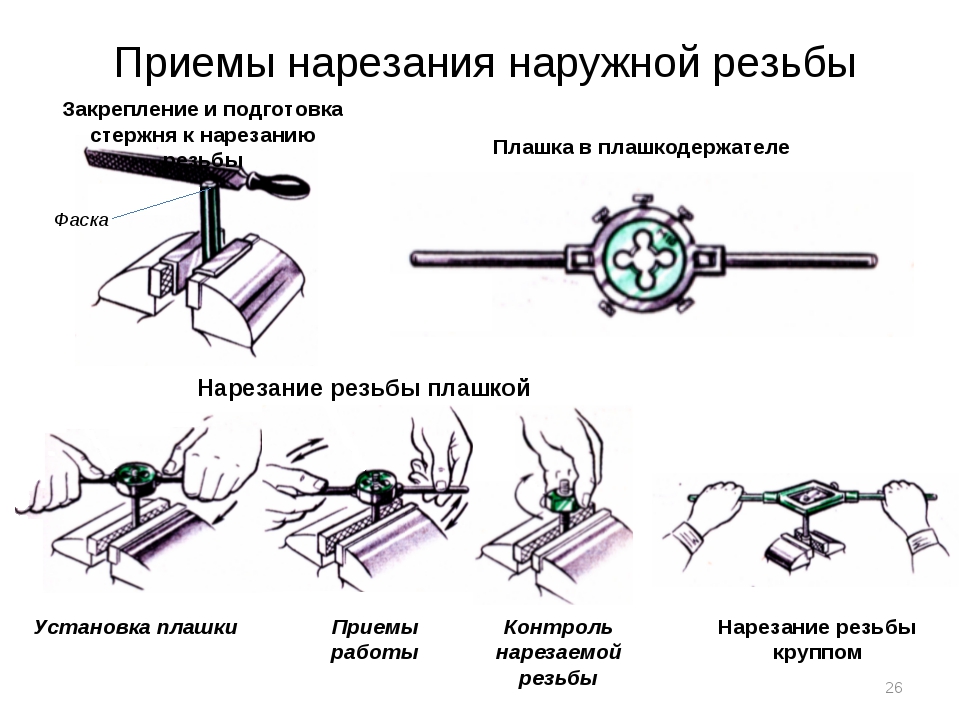

Закрепите болт в тисках

Начните с закрепления болта на месте с помощью тисков. Поскольку вы не хотите еще больше повредить резьбу, мы рекомендуем зажимать только головку болта с шестигранной головкой. Однако если вам необходимо зажать стержень болта, попробуйте один из следующих способов защиты резьбы болта:

• Используйте пару деревянных брусков
• Найдите немного резины (например, внутренней трубки велосипеда) и поместите ее в губки тисков
• Используйте два куска кожи

Выровняйте матрицу и начните (повторно) нарезать резьбу выровняйте матрицу так, чтобы она шла не под углом, а прямо вниз по болту.

Когда вы начинаете закручивать болт, он может начать нагреваться. Это неизбежно при сильном трении двух металлов друг о друга. Это более очевидно, когда вы участвуете в более длинных цепочках . Мы рекомендуем использовать немного масла для резки, чтобы смазать матрицу и сохранить ее прохладной во время использования. Большинство воротков для метчиков и плашек имеют открытый верх. Используйте это преимущество, чтобы добавить смазку, не снимая матрицы. Это также продлевает срок службы вашего набора метчиков и штампов.

Когда вы навинтите матрицу на болт, вы почувствуете, что она быстро начинает зацепляться. Каждые несколько оборотов вам, возможно, придется немного отодвигать матрицу, чтобы очистить резьбу и позволить ей лучше резать. Это ожидаемо и похоже на сверление дерева большим сверлом. Как только матрица опустится достаточно глубоко, чтобы болт прошел через верхнюю часть, вы поймете, что закончили.

Нарезание резьбы в отверстиях и гайках с помощью метчика и матрицы

Использование метчика для нарезания (или повторной нарезки) гайки так же просто. Начните с закрепления гайки в тисках.

Используйте калибр, чтобы найти метчик нужного размера

Если у вас нет соответствующего болта, используйте шаблон, чтобы выбрать правильный размер для гайки или отверстия, в которое вы хотите нарезать резьбу. Для тех, кто делает гайку самостоятельно, вы можете использовать фактический соответствующий болт, чтобы установить размер. Это избавляет вас от необходимости пытаться втиснуть манометр в изношенный болт. Учитывая его расположение, это может быть даже невозможно.

Если вы столкнулись с полностью поврежденной резьбой, не паникуйте. Вы всегда можете просверлить отверстие и повторно нарезать его, чтобы получить болт немного большего размера. Вы даже можете заполнить его и повторно коснуться его.

Закрепите метчик и начните нарезание резьбы

Для начала поместите метчик в прилагаемый гаечный ключ и закрепите его. Затем поместите метчик в гайку и начните закручивать его вручную, стараясь держать его идеально прямо в отверстии. Как и при использовании штампа, добавление масла является обязательным. Часто откручивайте кран, чтобы избавиться от мусора , который скапливается в резьбе.

Заключение

Вот и все. Использование набора метчиков и штампов действительно может исправить некоторые неприятные ситуации, и это тот инструмент, который понадобится не всем. Однако, когда вы это сделаете, другой замены не будет! Умение правильно пользоваться набором метчиков и плашек приходит со временем. В конце концов, вы начинаете чувствовать процесс. Это ускоряет ваш рабочий процесс.

Как пользоваться набором метчиков и штампов

Рис. 1: Полный набор метчиков и матриц

Набор метчиков и матриц — это один из тех наборов инструментов, которые не сразу становятся интуитивно понятными, но когда они у вас есть, они становятся необходимыми для вашей работы. Неважно, являетесь ли вы механиком, ремесленником, слесарем или мастером по дереву или даже энтузиастом «сделай сам», набор метчиков и штампов будет вам чрезвычайно полезен. Метчики и плашки — это режущие инструменты, используемые для нарезания резьбы на таких компонентах, как винты, болты, гайки, а также для создания резьбового отверстия для ввинчивания компонентов.

Метчик представляет собой инструмент с резьбой, который нарезает или формирует резьбу на охватывающей части сопрягаемой пары. Следовательно, метчик создаст резьбу внутри отверстия. С другой стороны, плашка представляет собой инструмент с резьбой, который нарезает или нарезает резьбу на охватываемой части сопрягаемой пары. Следовательно, матрица создаст резьбу на поверхности цилиндрических стержней для создания винта или болта. И метчик, и плашка создают новую резьбу или восстанавливают поврежденную резьбу.

• краны

• плашки

• воротки и плашки

• наборы метчиков и матриц

Набор метчиков и матриц

Набор метчиков и матриц состоит из метчиков, матриц и сверл разных размеров для различных применений. В комплекте есть ручки для поворота. Коллекция также состоит из экстракторов винтов и таблиц для определения правильного сверла и метчиков, соответствующих размеру и шагу резьбы. Некоторые наборы могут содержать направляющие с поворотным замком, метчики для грубой и тонкой обработки и другие инструменты по более высокой цене.

Метчики и плашки для резки металлической и другой резьбы. Изготовлены из быстрорежущей стали HSS или закаленной углеродистой стали, причем первая намного прочнее и используется для более широкого спектра материалов. Эти режущие материалы подходят для нарезания резьбы в стали, стальном литье, чугуне, цветных металлах, пластмассах, мягкой и твердой древесине.

Метчик

Метчики нарезают внутреннюю поверхность отверстия для создания таких компонентов, как гайки или отверстия (глухие или сквозные) для вкручивания винта или болта. Существует три основных типа кранов. Пробка, секунда и конусность (также известная как дно, пробка и конусность в США). На изображении ниже показаны три типа:

Рис. 2. Три основных типа метчиков: вставной метчик (A), второй метчик (B) и конический метчик (C) (всего одна коническая резьба) и имеет сплошную режущую кромку. Это делает его пригодным для нарезания резьбы до дна глухого отверстия. Метчик-пробка не может начать процесс нарезания резьбы в отверстии без резьбы из-за короткого конического конца. Другие типы нарезания резьбы с коническим концом начинают процесс нарезания резьбы до того, как заглушка образует непрерывную резьбу на дне.

Второй метчик

Второй метчик имеет от 3 до 5 конусных витков и поэтому может начать процесс нарезания резьбы. Это самый распространенный тип крана. Конический конец помогает центрировать и совмещать метчик с отверстием.

Конический метчик

Конический метчик имеет 8–10 конических резьб. Нарезание резьбы в твердых материалах, требующих медленного нарезания резьбы, или в небольших случаях, когда метчик может легко сломаться, лучше всего подходит конический метчик.

Как пользоваться краном?

Рис. 3. Создание резьбы с помощью нарезного инструмента

Большинство операций врезки выполняются вручную, но врезные краны с электрическим приводом, например, врезные краны со спиральным наконечником. Нарезание резьбы также может выполняться токарным станком, радиально-сверлильным станком, настольным сверлильным станком и аналогичными машинами для мастерских. Мы обсудим ручное управление краном, так как оно наиболее распространено. Процесс нарезания резьбы состоит из нескольких шагов, описанных ниже:

Подготовка отверстия:

1. Это первый этап нарезания резьбы. Это формирование отверстия, обычно путем сверления, до диаметра, меньшего, чем внешний диаметр метчика. Этот диаметр называется размером сверла для метчика.
2. Сверло, используемое для диаметра отверстия, указано в таблице сверл и метчиков, обычно внутри набора метчиков и матриц. Он также доступен в механических магазинах.
3. Просверлите отверстие, глухое или сквозное.
4. Убедитесь, что вся стружка удалена из отверстия.
5. Выберите метчик и храповик: снова используйте таблицу, чтобы выбрать правильный размер метчика для вашего проекта. Помните, что есть разные типы кранов. Возможно, вам придется начать с конического метчика, прежде чем закончить метчиком-пробкой.
6. В зависимости от размера метчика используйте соответствующий храповик. Обычно бывает двух размеров. Использование храповика большего размера для маленького метчика может привести к чрезмерному усилию, которое может сломать метчик.

Рис. 4. Конусный метчик: 6-8-заходная фаска (A), второй метчик: 4-5-заходная фаска (B), последний метчик (заглушка): 2-3-заходная фаска (C)

Создайте резьба (ручной метчик):

1. Закрепите нарезаемый материал тисками или зажимом.
2. Вставьте метчик, убедитесь, что он отцентрирован и выровнен, и поверните по часовой стрелке, сделав два полных оборота. Затем поверните против часовой стрелки на пол-оборота. Повторяйте этот процесс до полной заправки. Этот стиль нарезания резьбы предотвращает повреждение новой резьбы сломанным материалом.
3. Применение смазочно-охлаждающей жидкости на протяжении всего процесса для уменьшения нагрева и транспортировки стружки
4. Держите материал и метчик по центру и по уровню.
5. Если вы чувствуете некоторую ограничивающую силу, поверните против часовой стрелки на пол-оборота и повторите попытку. Не накручивайте резьбу с усилием, иначе вы рискуете сломать метчик или сделать неправильную резьбу.
6. Снимите кран: поверните храповик против часовой стрелки, пока кран полностью не выйдет. Процесс тейпирования завершен.

Для получения дополнительной информации о резьбах прочитайте наши статьи о конструкции резьбы и стандартах на резьбу.

Матрица

Рисунок 4: Сплошная круглая матрица

Матрицы могут нарезать цилиндрические материалы на внешней поверхности, такие как стержень, для изготовления болта или винта. Существует два основных типа штампов: цельный штамп и регулируемый штамп. Цельная плашка нарезает номинальную резьбу с постоянной глубиной. Точность зависит от точности штампа и износа. Сжатие и освобождение регулируемой матрицы позволяют достичь различных классов посадки резьбы. Поворачивая встроенные винты, отрегулируйте штамп. На рис. 4 показана типичная конструкция кристалла.

Как использовать кубик?

Процесс нарезания резьбы плашкой состоит из нескольких этапов, которые будут описаны ниже:

1. Подготовка стержня: диаметр материала должен быть немного меньше, чем большой диаметр плашки. стержень. Фаска помогает отцентрировать матрицу на стержне и уменьшает усилие начала поворота при нарезании резьбы.
2. Выберите матрицу и ключ: Как и в процессе нарезания резьбы, используйте таблицу, чтобы выбрать правильную матрицу с помощью ключа соответствующего размера.
3. Создать потоки; Закрепите материал тисками или зажимом.
4. Поместите матрицу на материал стороной со скошенной кромкой, начиная нарезание резьбы. Отцентрируйте матрицу и выровняйте ее, поверните по часовой стрелке, сделав два полных оборота.
5. Затем поверните против часовой стрелки на полпериода. Повторяйте этот процесс до полной заправки. При необходимости используйте смазочно-охлаждающую жидкость.
6. Удалите штамп. Поворачивайте ключ против часовой стрелки, пока матрица полностью не выйдет. Процесс заправки завершен.

Рис. 4: Цельная круглая матрица

Критерии выбора наборов метчиков и матриц

При выборе правильного набора метчиков и матриц необходимо учитывать несколько факторов. Вот важные из них:

• Материал: Быстрорежущая сталь дороже, чем закаленная углеродистая сталь, но она более прочная и подходит для большего количества материалов.
• Количество и диапазон деталей: убедитесь, что установленные размеры находятся в пределах желаемого диапазона необходимой резьбы для нарезки.
