Разрезы на чертежах

Деталь, или сборку, состоящую из числа конструктивных элементов, иногда нужно показать мысленно разрезанной, для лучшего понимая, что находится за пределами внешней оболочки полого графического объекта. Полученные срезы заполняются штриховыми линиями в соответствии с материалом, из которого они состоят.

Разрезы формируют детальную картину с чётко обозначенными границами геометрических форм сложного изделия. Разрезы, исходя из расположения секущей плоскости, подразделяются на: горизонтальные, вертикальные и наклонные.

От расположения секущих плоскостей зависит условные названия плоскостей. Так, если секущая плоскость направлена вдоль длины или высоты предмета, их называют продольными, а если эти плоскости перпендикулярны длине или высоте предмета, поперечными.

Сложные и простые разрезы, именуются таковыми в зависимости от числа секущих плоскостей.

Горизонтальный разрез

– это такой разрез, при котором секущая плоскость параллельно ориентирована к горизонтальной плоскости проекции. В чертежах строительного назначения, разрезам данного типа могут присваиваться другие названия, например: «план».



Вертикальный разрез – это разрез, при котором рассекающая плоскость перпендикулярна горизонтальной плоскости проекции.



Наклонный разрез – здесь плоскость среза, располагается под углом к горизонтальной плоскостью проекции.



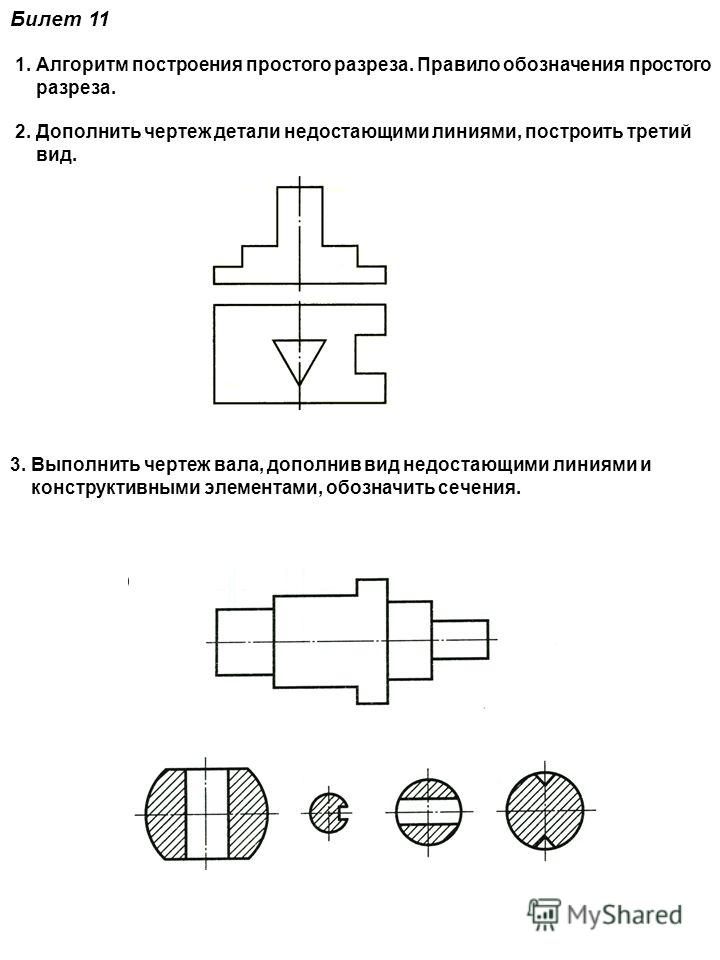

Простой разрез – разрез, который образован одной секущей плоскостью.



Сложный разрез – данный тип разреза формируется секущими плоскостями количеством от двух единиц.

На картинке расположенной справа представлен пример выполнения двух вертикальных разрезов:

А – А фронтальный разрез

Б – Б профильный разрез

Так как секущие плоскости не совпадают с плоскостями симметрии детали, на чертеже нанесены буквенные обозначения.

;



Изображение слева, приведено в качестве примера, которое показывает образование горизонтального разреза. Деталь рассечена плоскостью, параллельной горизонтальной плоскости проекций, а полученный горизонтальный разрез расположен на месте вида сверху.



Если вид и располагаемый на его месте разрез представляют собой симметричные фигуры , то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.



В тех случаях, когда соединяются симметричные части вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, то вид от разреза отделяется сплошной волнистой линией, проводимой левее или правее оси симметрии.



При необходимости выявить конфигурацию внутренней структуры предмета, в отдельной её части делается разрез, который именуется местным. На виде местный разрез выделяется стандартными линиями. Это может быть сплошная тонкая линия с изломом или волнистая. Линии подобного назначения не должны совпадать с другими элементами чертежа.



Если местный разрез выполняется на части предмета, представляющей собой тело вращения и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.



Наклонные разрезы должны строиться и располагаться в соответствии с направлением взгляда, указанным стрелками на линии сечения. Положение секущей плоскости отмечается линией сечения, со стрелками, указывающими направление взгляда. Над разрезом выполняется надпись, соответствующая секущей плоскости.



При необходимости допускается располагать наклонные разрезы на любом месте поля чертежа вне проекционной связи с видом, но с учетом направления взгляда, указанного стрелками на линии сечения. Следует отдавать предпочтение разрезам, выполненным по типу А – А.

Кроме простых разрезов с одной секущей плоскостью, используются сложные разрезы с двумя и более секущими плоскостями.

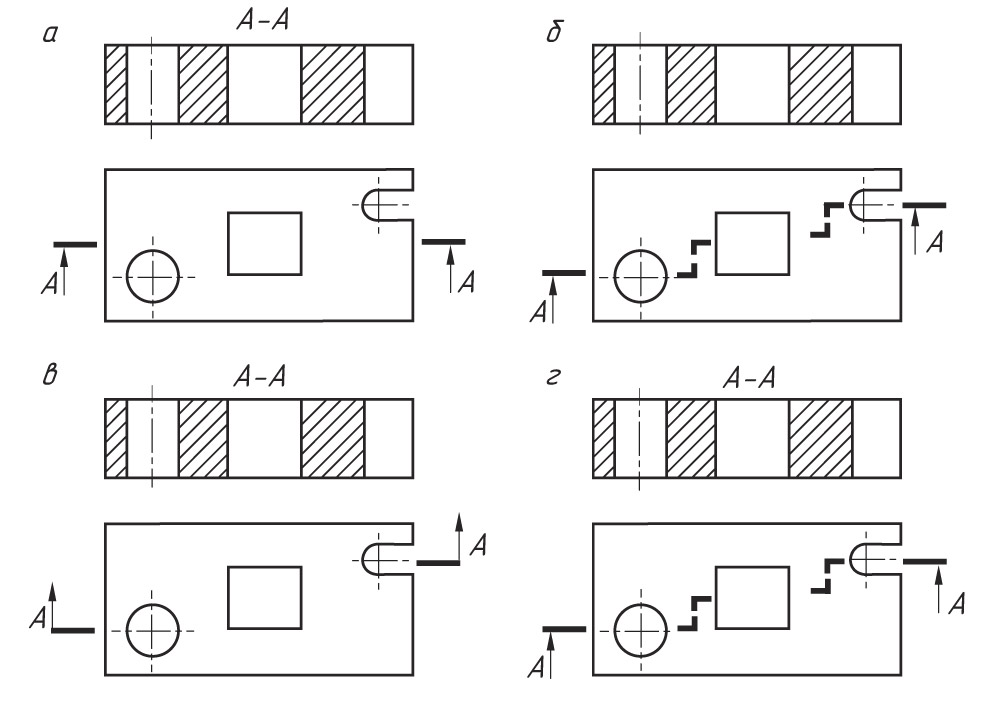

Сложный разрез, образованный несколькими параллельными секущими плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными, профильными и наклонными.



У ломаных разрезов секущие плоскости условно повертываются около линии их пересечения до совмещения в одну плоскость. Если совмещенные плоскости окажутся параллельными какой-либо из основных плоскостей проекций, то ломаный разрез может размещаться на месте соответствующего вида.



При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ, находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.







Обозначение ⚠️ разреза на чертеже ГОСТ, для чего применяют на чертежах разрезы

Производство любого предмета, будь то составной элемент сложного механизма или целое здание, начинается с работы конструктора по проектированию. Графический чертеж изделия должен быть детализирован настолько точно и четко, чтобы исполнитель сумел прочесть его и выполнить продукт любых размеров и самых сложных форм.

Для чего применяют на чертежах разрезы

Разрезы применяют при проекции полых форм или деталей с углублениями, отверстиями. Внутреннее очертание таких экземпляров на схемах можно изобразить штриховыми линиями. Но в этом случае понадобится  достаточно большое количество штриховых линий, которые пересекутся с линиями контура и между собой. Это затрудняет чтение схемы и может привести к искажениям при изготовлении готового продукта. Чтобы исполнитель имел пред глазами ясный пример внутреннего устройства детали, используют разрез.

Разрез — это изображение объекта, которое получается, если воображаемо рассечь его одной или несколькими плоскостями. Ту часть этого объекта, что находится между вашим взглядом и секущей плоскостью, мысленно отбросьте. На плоскости проекций изобразится то, что получается в самой секущей поверхности — фигура сечения предмета, а также то, что остается в зоне видимости за фигурой.

Что нужно знать, при применении разрезов:

• внутренний контур, который в черчении обозначается штриховыми линиями, теперь становится видимым — обведите его сплошными основными чертами;
• сплошные основные черты, отображающие элементы на части экземпляра, что перед рассекающей поверхностью, проводить не надо;

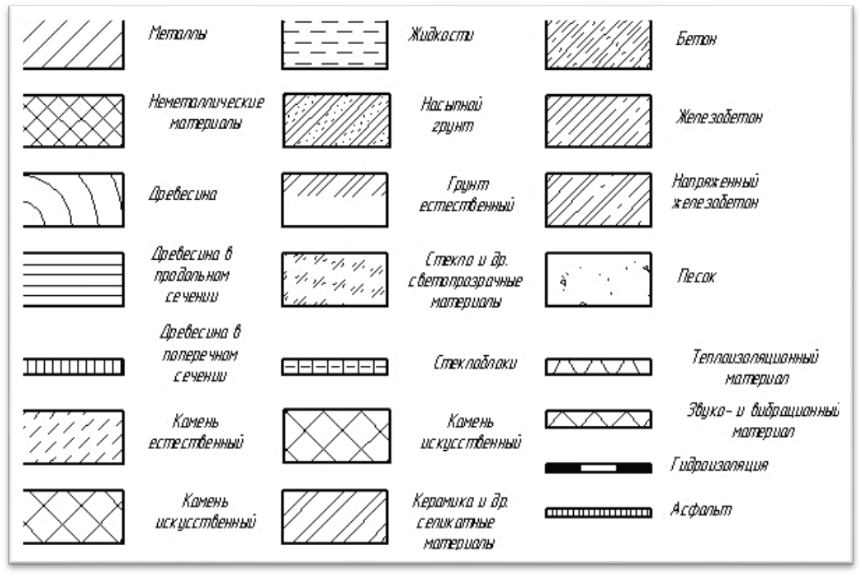

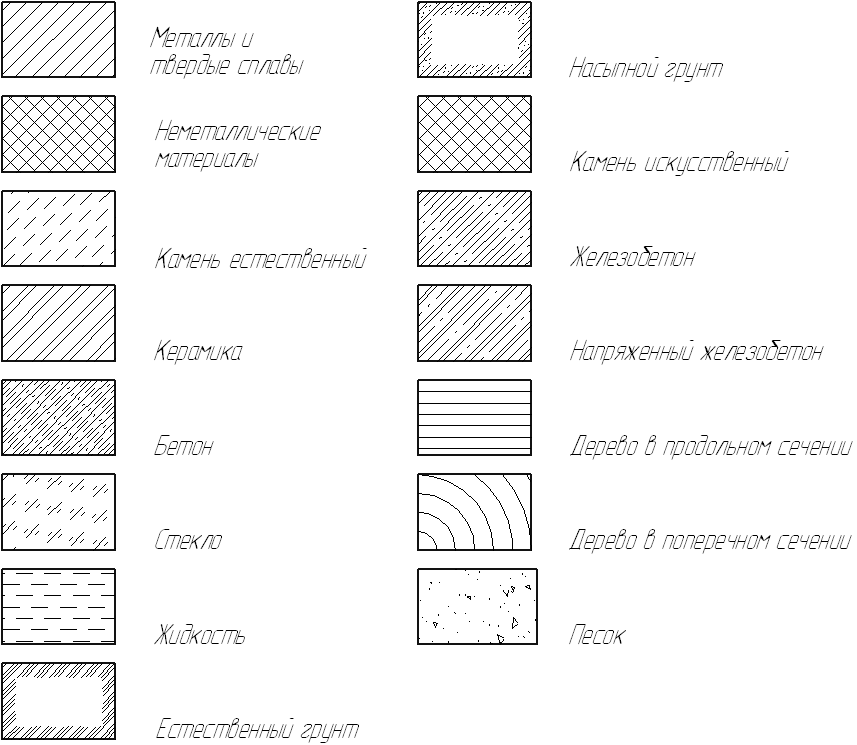

• фигуру сечения в разрезе заштрихуйте так, как диктуют нормы ГОСТа — в зависимости от вида материала, из которого изготовлен объект;
• представляемое рассечение экземпляра имеет отношение только к этому конкретному разрезу, изменять другие его начертания не стоит.

Разрезы бывают простые и сложные — все зависит от того, каким количеством плоскостей вы планируете разрезать деталь в своем представлении.

Простые делят на вертикальные, горизонтальные и наклонные. Зависит от положения сечения относительно горизонтальной области проекций.

Сложные типы подразделяются на ломаные и ступенчатые.

Источник: cadinstructor.org

Как показать разрез на чертеже по ГОСТ

Единая система конструкторской документации ГОСТ 2.305-2008 четко диктует, как изобразить сооружения и их составные элементы на чертежах (электронных моделях). Эти правила актуальны для всех производственных отраслей. Способы выполнения штриховки различных материалов регламентирует ГОСТ 3.306-68.

Рисунок на чертеже делается по методу прямоугольного проецирования, когда вы предполагаете расположение объекта между вами и соответствующей областью проекций. Чертежный рисунок на фронтальной области принимается в качестве главного, поэтому и располагать объект нужно относительно этой поверхности так, чтобы отображение на ней давало наиболее полное представление о его форме и размерах

Источник: cadinstructor. org

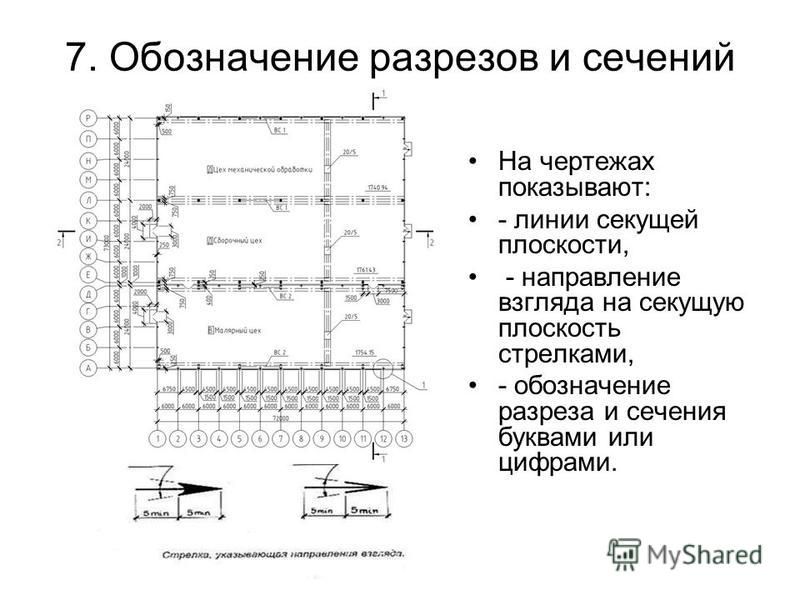

Для выделения разрезов положение секущей поверхности на чертеже отмечается разомкнутой чертой, толщина которой устанавливается в зависимости от толщины основной черты s. Первые и последние штрихи линии сечения не должны пересекать контур соответствующего изображения, на них показывается стрелками направление взгляда. Стрелки наносятся на расстоянии 2…3 мм от внешнего конца штриха.  При сложном разрезе штрихи разомкнутой линии сечения проводят также у ее перегибов.

Разрезы по правилам отмечают надписью всегда из двух букв через тире. При таком обозначении используют прописные буквы русского алфавита размером шрифта 7…10 мм по порядку без повторений, за исключением букв И, О, X, Ъ, Ы, Ь.  Буквы располагаются рядом со стрелками (в противоположной стороне от контура изображения), а также над разрезом.

Источник: sites.google.com

Если секущая плоскость и плоскость симметрии предмета совпадают, а разрезание выполнено на месте соответствующего вида в проекционной связи и не разделено каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов выделять  положение секущей поверхности не нужно и разрез надписью не сопровождать.

Сложные и простые наклонные разрезы подписывают всегда.

В строительных проекционных документах у линии сечения взамен букв допускается применение цифр.

Фронтальный

Источник:  zhannet.jimdofree.com

Вертикальный фронтальный разрез — это изображение, которое получается при мысленном рассечении объекта секущей плоскостью. Она в этом случае должна быть парал­лельной фронтальной плоскости проекций.

Профильный

Источник: jimcdn.com

Это другой вид вертикального разреза. Получается, если мысленно рассечь деталь секущей плоскостью, которая на этот раз должна быть параллельна профильной плоскости проекций.

Горизонтальный

Источник: jimcdn.com

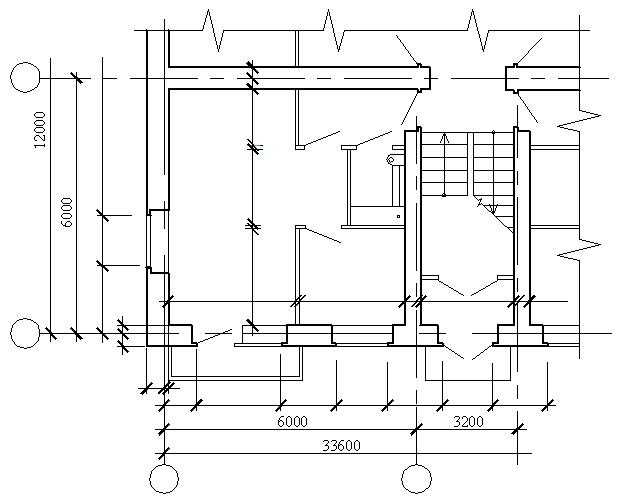

В строительных чертежах их горизонтальные виды еще называют планами. Как следует из самого названия, получается в том случае, если в своем воображении рассечь изделие плоскостью, которая  параллель­на горизонтальной плоскости проекций.

Наклонный

Источник: jimcdn.com

При таком разрезании секущая и горизонтальная плоскости создают между собой непрямой угол. Наклонный разрез используют в определенных случаях:

• если плоскость симметрии элемента образует острый угол с фронтальной или горизонтальной плоскостью проекций, тогда плоскость разрезания просто с ней совмещают;
• если оси соседних отверстий или частей объекта параллельны и находятся в одной плоскости, а она, свою очередь, перпендикулярна горизонтальной или фронтальной и наклонена по отношению к третьей, тогда секущую плоскость совмещают с осями отверстий или частей;
• если общая форма призматического элемента предмета образует острый угол с горизонтальной плоскостью, тогда секущая плоскость проходит перпендикулярно границе элемента.

При построении и расположении и наклонного типа учитывайте направление стрелок на черте сечения. Наклонный разрез можно изобразить на любом месте поля чертежа, а также повернуть до положения, которое принято для этой детали на главном изображении. В этом случае не забудьте к надписи добавить  знак «повернуто».

Местный

Источник: jimcdn.com

Этот способ рассечения помогает выяснить, как  устроено сложное изделие в отдельном ограниченном месте. На виде местный разрез ограничивают волнистой чертой или чертой с изломом. Важно, чтобы линии ограничения не совпадали с какими-либо другими. Обычно местные разрезы на виде не обозначают.

Ступенчатый

Источник: jimcdn.com

Здесь в воображаемом рассечении объекта должны участвовать, как минимум, две, можно и больше, параллельные плоскости. На чертеже вы имеете право их условно совместить. Так же, как и простые разрезы, ступенчатые можно сделать и горизонтальными, и фронтальными, и профильными.

Ломаный

Источник: jimcdn.com

Сложный ломаный разрез получается, когда в вашем воображении рассечение происходит пересекающимися плоскостями. Чтобы изобразить на схеме, условно поворачивайте это множество секущих плоскостей до тех пор, пока не совместите их в одну плоскость. Направление поворота может быть произвольным.

Совмещение вида и разреза на чертеже

• горизонтальные, фpонтальные и пpофильные pазpезы могут pасполагаться на месте соответствующих основных видов;









Источник: cadinstructor.org

• при соединении вида и соответствующего pазpеза друг от друга их схематически отделяют волнистой сплошной чертой или изломанной чертой. Совпадать с другими линиями чертежа они не должны;
• при соединении симметричных половин вида и соответствующего pазpеза разделительной линией служит ось симметpии;
• соединять половину вида с половиной pазpеза, если какая-либо линия рисунка совпадает с осевой, напpимеp, pебpом, нельзя. Можно большую часть вида соединить  меньшей частью pазpеза или наоборот;
• если изображается тело вращения, то допустимо pазделить между собой вид и pазpез совпадающей со следом плоскости симметрии тонкой штpихпунктиpной линией.
• пpи соединении половин вида и соответствующего pазpеза, спpава от веpтикальной оси и снизу от гоpизонтальной располагается разрез;
• местные pазpезы на виде выделяются сплошными волнистыми линиями, ни в коем случае не совпадающими с другими линиями изображения;

Источник: cadinstructor.org

• фигуpы сечения, полученные pазличными секущими плоскостями в сложном pазpезе, никакими линиями pазделять не нужно;
• расположение сложного ступенчатого pазpеза возможно не только на месте основного вида, а и в любой части чеpтежа;

Источник: cadinstructor.org

• если совмещенные плоскости ломаного разреза будут паpаллельны одной из основных плоскостей пpоекций, то его возможно поместить на соответствующем виде.
• ступенчатый и ломаный разрезы допускается соединить в виде одного сложного разреза.

Сколько может быть разрезов на одном чертеже

Стандарты диктуют для проектировщиков размещать минимальное количество всех типов изображений. Это касается видов, сечений и разрезов. Одновременно нужно руководствоваться  главным правилом — наличие изображений призвано обеспечивать полное представление об изделии. Для полноты картины должны применяются условные обозначения, надписи и знаки, установленные стандартами.

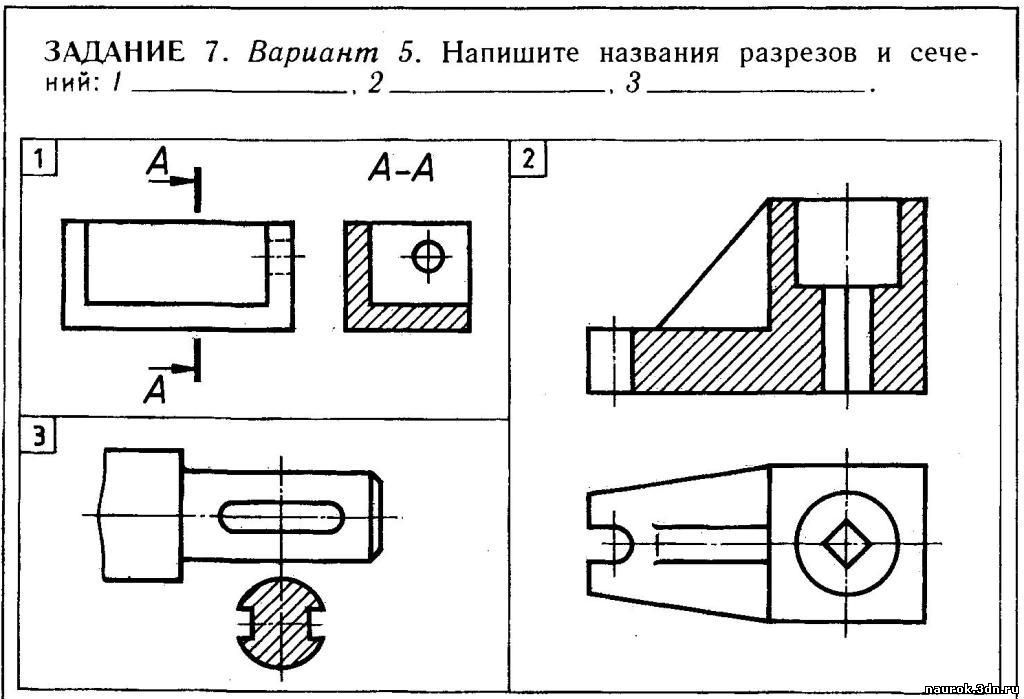

Отличие сечения от разреза

Между такими типами изображений, как разрез и сечение, довольно много общего. И то, и другое — результат воображаемого рассечения какого-то продукта одной или несколькими плоскостями. Положение секущей плоскости в схемах указывается одинаковой линией сечения в обоих случаях. Далекий от тематики человек может вообще не найти на планах и схемах различий между ними. Но отличия все-таки есть.

• разрез демонстрирует то, что находится и в секущей плоскости, и за ней, в то время как сечение дает представление лишь о том, что находится непосредственно в секущей плоскости;
• сечение — это способ показать поперечную форму продукта. Для выделения обозначается штриховкой по типу материала, из которого будет изготовлен этот продукт.

В зависимости от расположения на чертеже, сечения разделяются на вынесенные и наложенные. Вынесенный вид располагают чаще всего на свободном поле и обводят основной линией. Наложенный — непосредственно на изображении предмета и обводят тонкой линией.

На самом деле тонкостей и профессиональных моментов в работе над чертежом достаточно много. Если вы не хотите «промахнуться» в своей письменной лабораторной или курсовой работе на графическом моменте, обратитесь за квалифицированной помощью на сервис Феникс.Хелп, где вам с радостью помогут.

ЧЕРЧЕНИЕ. Школьный интернет-учебник – Сечения и разрезы 4-1

Производственные чертежи содержат различные типы изображений — виды, сечения и разрезы. С видами на чертеже мы уже познакомились…

Сечения и разрезы позволяют выявить внешнюю и внутреннюю форму детали (рис.1, а, б). Названные изображения получают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали.

Рис. 1. Сечение (а) и разрез (б)

Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являются проекционными изображениями и выполняются по правилам прямоугольного проецирования.

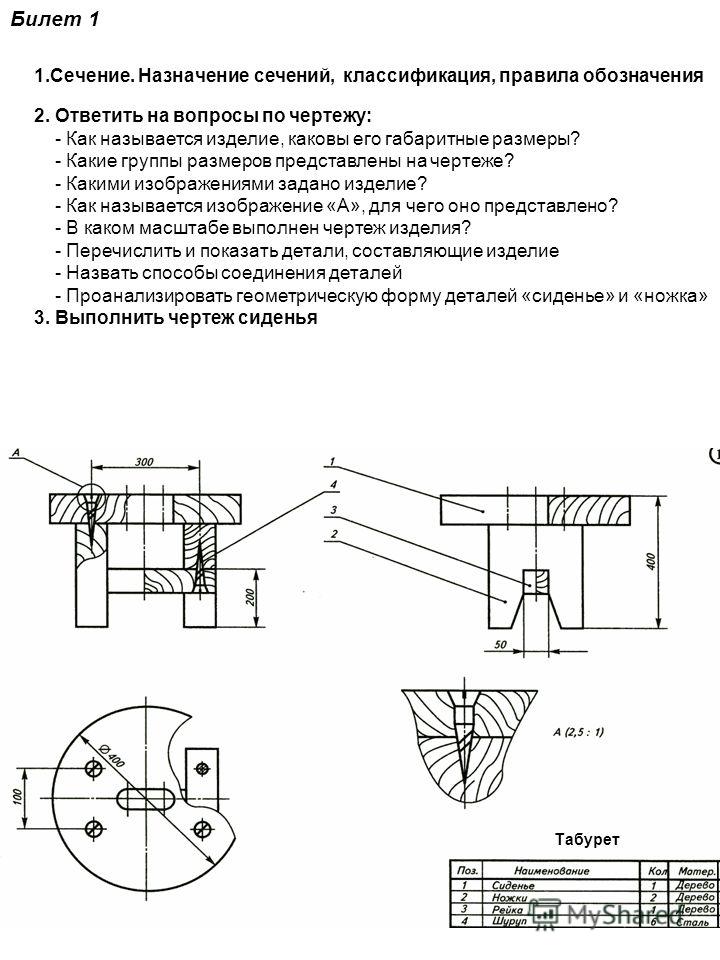

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью.

 Образование сечения

 Деталь мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения (рис.2).



Рис. 2. Образование сечения

 Изображение сечения

 После этого секущую плоскость (вместе с фигурой сечения) мысленно вынимают, поворачивают вокруг вертикальной оси, перемещают параллельно плоскости проекций и совмещают с фронтальной плоскостью так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга. В сечении показывается только то, что находится в секущей плоскости.

 Расположение сечений

 В зависимости от расположения на чертеже сечения разделяют на:

         а) вынесенные, когда сечения располагают в любом месте чертежа;

         б) наложенные, когда их располагают непосредственно на виде предмета;

         в) в разрыве – располагают в разрыве изображения.

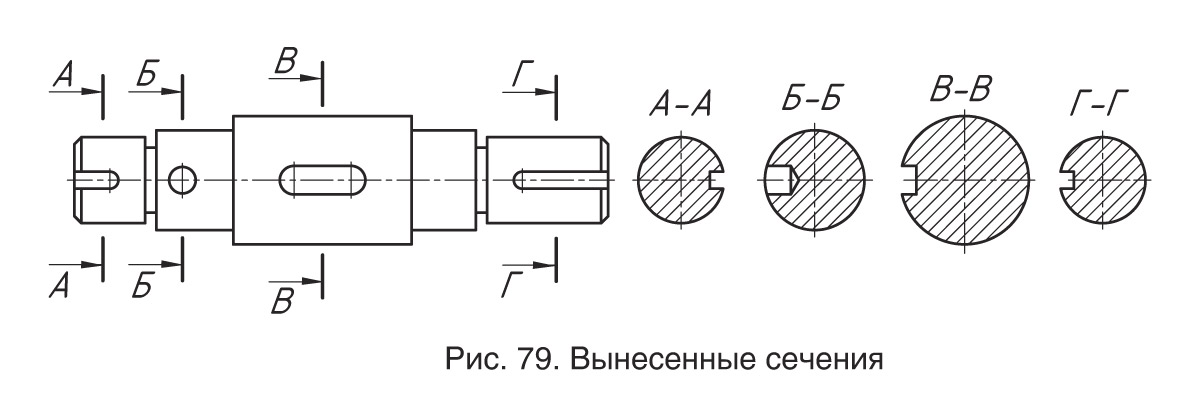

         Вынесенное и наложенное сечение показано на рис.3.

Рис.3. Построение сечений

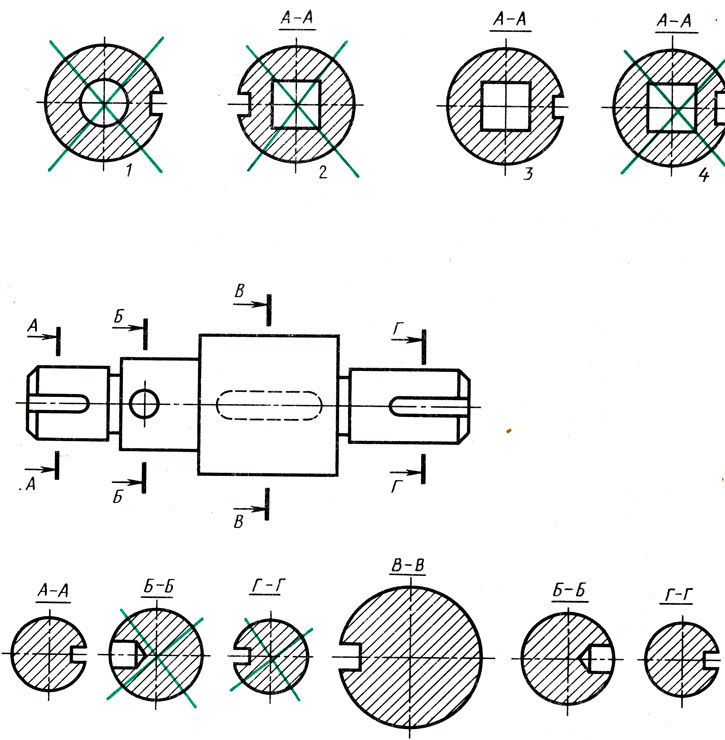

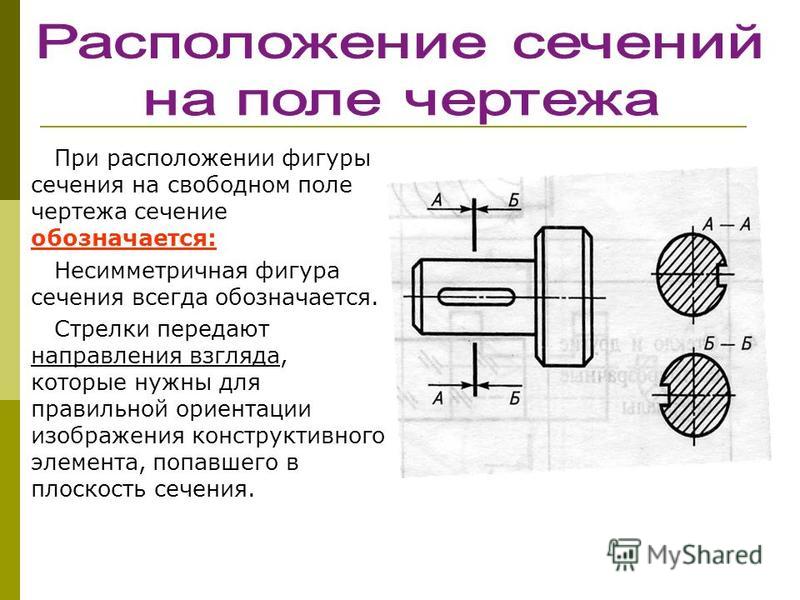

 Вынесенное сечение можно выполнять двумя способами:

1.         если вид спереди находится в проекционной связи с сечением, то полученное изображение фигуры сечения называют сечением, выполненным в проекционной связи (рис.4).

Рис. 4.  Сечение, выполненное в проекционной связи.

 2.         секущую плоскость с фигурой сечения допускается перемещать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называется сечением, выполненным на свободном месте чертежа (рис. 5).

Рис. 5.  Сечение, выполненное на свободном месте чертежа.

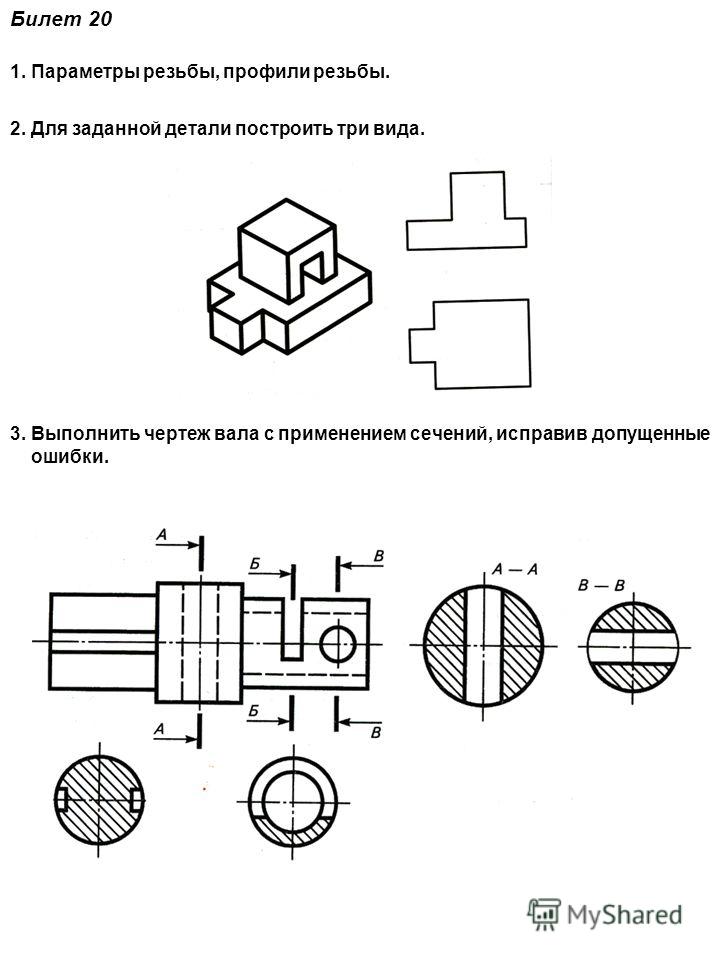

 Обозначение сечений

 ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.

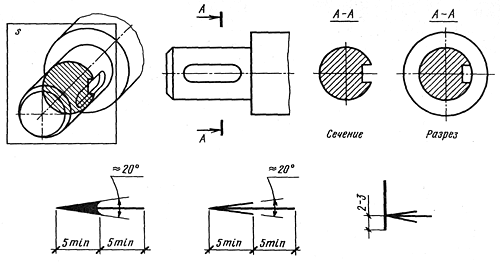

При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от S до 1,5 S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда (рис. 6).

 Рис. 6. Взаимное расположение штрихов разомкнутой линии и стрелок

У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь (рис. 4). Если  для выявления формы деталей требуется выполнить несколько сечений, тогда проводят несколько разомкнутых линий, которые на чертеже продолжают обозначать следующими буквами русского алфавита (Б, В, Г и т.д.) (рис. 7).



Рис. 7. Обозначение нескольких сечений

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД  (условным графическим обозначением материала детали). Штриховые линии наносят в соответствии с общими правилами (в основном тонкими линиями под углом 45° к основной надписи, в любом направлении через 2-3 мм). Над сечением пишут те же буквы через тире (типа  А – А).

Если сечение представляет собой симметричную фигуру и располагается на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят (см. рис. 5).

 Наложенным называют сечение, которое располагают непосредственно на виде предмета в том месте, где проходила секущая плоскость, то есть, как бы накладывают на изображение. Наложенное сечение выполняется в том случае, когда форма детали на всём протяжении одинакова. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2). Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.

Наложенное сечение тоже бывает двух видов:

1.         если наложенное сечение симметрично относительно секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. 8, а).

2.         если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. 8, б).



Рис. 8. Наложенное сечение: а) симметричное; б) несимметричное.

Если сечение находится в разрыве между частями одного и того же вида, то его выполняют сплошной основной линией (рис. 9). Правила обозначения сечений, расположенных в разрыве, аналогичны правилам обозначений наложенных сечений: у симметричных сечений указывается только ось (рис. 9,а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис. 9,б).

Рис. 9. Сечения в разрыве: а) симметричное; б) несимметричное

 Особенности выполнения

 При выполнении сечений применяют следующие условности:

1.     Вынесенным сечениям следует отдавать предпочтение перед наложенным, так как последние затемняют чертеж и неудобны для нанесения размеров.

2.     При прохождении секущей плоскости через ось поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывают полностью (рис. 10).



Рис. 10. Сечение, проходящее через оси поверхностей вращения

3.     Если секущая плоскость проходит через призматическое сквозное отверстие и фигура сечения распадается на несколько частей, сечение не выполняется (рис. 11).



Рис. 11. Сечение, проходящее через призматическое сквозное отверстие.

4.     Сечение, распадающееся на отдельные части, заменяют разрезом (рис. 12).



Рис. 12. Замена сечения разрезом

5.     Сечения с линией контура под углом 45° штрихуются под углом 30°или 60° (рис. 13).



Рис. 13. Штриховка под углом 60°.

6.     Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение (рис. 14).

Рис. 14. Выполнение нескольких одинаковых сечений

7.     Сечение можно располагать с поворотом, тогда к надписи А – А должен быть добавлен символ повёрнуто , то есть А – А . Если секущие плоскости нескольких одинаковых сечений не параллельны друг другу, то значок не наносится.



Разрезы – Всё для чайников

Подробности

Категория: Инженерная графика

Автор видеоурока: к.пед.н., доцент кафедры ИГиСАПР Кайгородцева Н.В.




РАЗРЕЗЫ


Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т. п., на видах невидимые контуры изображают штриховыми линиями. При сложной внутренней конструкции детали большое количество штриховых линий затрудняет чтение чертежа и нередко ведет к неточному представлению о форме детали. Этого можно избежать, применяя условные изображения — разрезы.



Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими плоскостями. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мысленно удаляется, а на плоскости проекций изображается то, что получается в секущей плоскости (фигура сечения предмета секущей плоскостью) и что расположено за ней.

При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями.

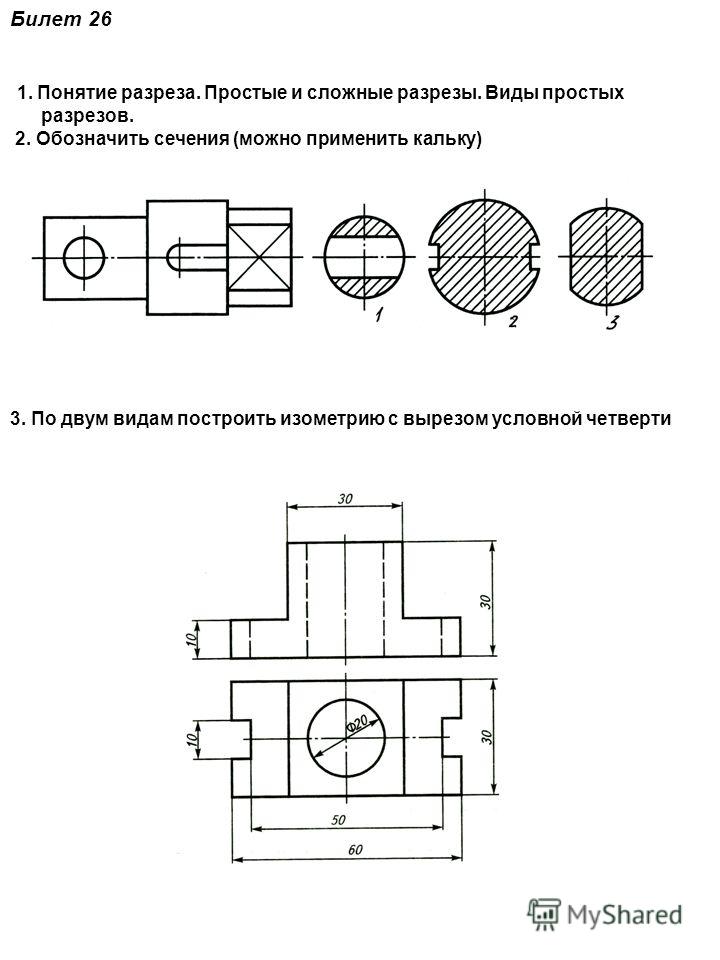

В зависимости от числа секущих плоскостей разрезы разделяются на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях).

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на горизонтальные, вертикальные и наклонные.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости перпендикулярны длине или высоте предмета.

На всех примерах, приведенных ниже, условно принято, что предметы — металлические, и для графического обозначения материала в сечениях детали делается штриховка тонкими линиями с наклоном под углом 45° к линиям рамки чертежа.

Штриховка на всех изображениях одной детали выполняется в одном направлении (с правым или левым наклоном).





ПРОСТЫЕ РАЗРЕЗЫ — ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ

Вертикальным разрезом называется разрез, образованный секущей плоскостью, перпендикулярной горизонтальной плоскости проекций.

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 258), и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 259).

Пример образования фронтального разреза детали дан на рис. 258. Деталь рассечена плоскостью А, параллельной фронтальной плоскости проекций. Часть детали, расположенная перед секущей плоскостью, мысленно удалена, а оставшаяся часть, полностью изображенная на месте главного вида, представляет собой фронтальный разрез детали. Все контурные линии, расположенные в секущей плоскости и за ней, Показаны на разрезе как видимые. Пример образования профильного разреза дан на рис. 259. Деталь рассекается секущей плоскостью параллельной профильной плоскости проекций. Получающийся в этом случае профильный разрез расположен на месте вида слева.

Горизонтальными разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной проекции.

На рис. 260 деталь рассечена горизонтальной плоскостью Р, параллельной горизонтальной плоскости проекции. Верхняя часть детали мысленно удалена, а оставшаяся нижняя часть спроецирована на горизонтальную плоскость проекции. Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов.





ОБОЗНАЧЕНИЕ РАЗРЕЗОВ

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом и разрез расположен в проекционной связи с видом и не разделен какими-либо другими изображениями, то при выполнении горизонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отмечается и разрез надписью не сопровождается (см. рис. 258, 259 и 260).

В остальных случаях положение секущей плоскости указывают на чертеже разомкнутой линией и стрелками, указывающими направление взгляда, а над разрезом выполняется соответствующая надпись, указывающая секущую плоскость, примененную для получения этого разреза.

На рис. 261 выполнены два вертикальных разреза: фронтальный (А—А) (рис. 261, а) и профильный Б) (рис. 261, в), секущие плоскости которых не совпадают с плоскостями симметрии детали в целом. Поэтому на чертеже указано положение секущих плоскостей и соответствующие им разрезы сопровождаются надписями.

Штрихи разомкнутой линии не должны пересекать контур изображения. На штрихах линии сечения перпендикулярно к ним ставят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2— 3 мм от внешнего конца штриха линии сечения.

Размеры стрелки показаны на рис. 262.

Около каждой стрелки наносится одна и та же прописная буква русского алфавита.

Надпись над разрезом подчеркивается сплошной тонкой линией и содержит две буквы, которыми обозначена секущая плоскость, написанные через тире (рис. 261, б).

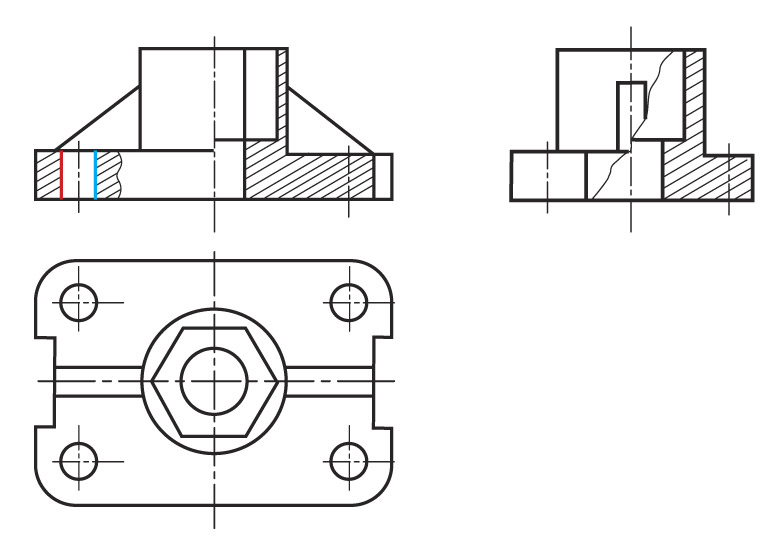

На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

Если вид и разрез представляют собой симметричные фигуры (рис. 263), то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

Часть разреза располагают справа (рис. 263, а) или снизу от оси симметрии (рис. 263,б), разделяющейчасть вида с частью разреза.

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 264), то вид от разреза отделяется сплошной волнистой линией, проводимой левее (рис. 264, а) или правее (рис. 264, б) оси симметрии.

При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис. 264, в).

Вертикальные разрезы, приведенные на рис. 258 и 259, получены в результате применения секущих плоскостей, параллельных либо фронтальной, либо профильной плоскостям проекций. На практике встречаются случаи, когда вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронтальной. ни профильной плоскостям проекций (рис. 265), в этом случае разрез строится и располагается в соответствии с направлением взгляда, указанным стрелками на линии сечения.

Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении (рис. 265). В этом случае к надписи над разрезом должно быть добавлено слово

«повернуто».



НАКЛОННЫЙ РАЗРЕЗ


Если деталь имеет наклонно расположенные полые элементы, применяют наклонный разрез.

Наклонным разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный разрез проецируют на дополнительную плоскость, параллельную секущей, совмещая ее с плоскостью чертежа.

Пример наклонного разреза приведен на рис. 266. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направление взгляда.

Наклонные разрезы должны располагаться в соответствии с направлением взгляда, указанного стрелками на линии сечения (рис. 266, б). Допускается располагать наклонные разрезы на любом месте поля чертежа (рис. 267) вне проекционной связи с видом, но с учетом направления взгляда. При необходимости наклонные разрезы могут располагаться с поворотом (разрез А—А на рис. 267).



МЕСТНЫЕ РАЗРЕЗЫ

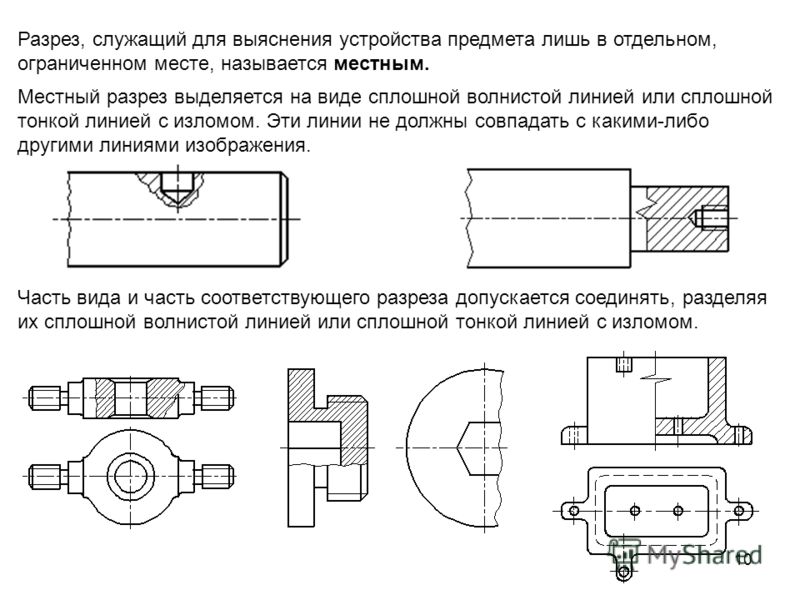

Если требуется выяснить конструкцию изделия лишь в отдельном ограниченном месте, можно применить разрез, называемый местным. Линия, ограничивающая местный разрез, выполняется сплошной волнистой линией.

На рис. 268, а выполнены примеры местных разрезов, благодаря которым выявляется форма некоторых элементов детали.

Если местный разрез выполняется на части предмета, представляющей собой тело вращения (рис. 268, б) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.





СЛОЖНЫЕ РАЗРЕЗЫ — СТУПЕНЧАТЫЕ И ЛОМАНЫЕ


Кроме простых разрезов, когда применяется одна плоскость, употребляются разрезы сложные при двух и более секущих плоскостях.

Сложные разрезы разделяются на ступенчатые и ломаные.

Сложный разрез, образованный двумя и более секущими параллельными плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными и профильными.

Пример ступенчатого горизонтального разреза показан на рис. 269, а. Две секущие плоскости расположены параллельно горизонтальной плоскости проекции. Чертеж детали с таким разрезом представлен на рис. 269, б. Направление секущих плоскостей указано разомкнутыми линиями (линиями сечения). У начального и конечного штрихов линии сечения имеются стрелки с одной и той же буквой. Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения выполняются той же толщины, как и штрихи разомкнутой линии. Стрелки указывают направление взгляда.

При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются.

На рис. 270, а показан пример фронтального ступенчатого разреза, выполненного тремя секущими плоскостями, положение которых отмечено на виде сверху ступенчатой линией сечения (рис. 270, в).

Допускается сложные разрезы располагать вне проекционной связи с другими изображениями (рис. 270, б).

Профильные ступенчатые разрезы выполняются аналогично.

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающимися плоскостями (рис. 271). В этом случае одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.

На рис. 271 рычаг рассечен двумя пересекающимися секущими плоскостями, одна из которых является фронтальной плоскостью. Секущая плоскость, расположенная левее, мысленно поворачивается вокруг линии пересечения секущих плоскостей до совмещения с фронтальной секущей плоскостью. Вместе с секущей плоскостью поворачивается расположенная в ней фигура сечения детали. На виде спереди дано изображение рассеченной детали после выполнения указанного поворота. На рис. 271 для наглядности нанесены линии связи и положение части детали после поворота. Эти построения на чертеже не показывают.

Ломаный разрез может быть получен при сечении тремя пересекающимися плоскостями (рис. 272).

При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ Б (рис. 273, а), находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.

Исключением из этого правила могут быть случаи, когда элементы предмета расположены симметрично относительно поворачиваемой секущей плоскости. В этих случаях выполняется поворот таких элементов предмета вместе с секущей плоскостью. Рычаг (рис. 273, б) имеет два ушка, расположенные симметрично относительно секущей плоскости. Ушко поворачивается вместе с секущей плоскостью при ее совмещении с профильной плоскостью.

Направление поворота секущей плоскости может не совпадать с направлением взгляда (рис. 273, в).

Виды и их расположение на чертежах. Виды, разрезы, сечения и их расположение на чертежах

В ГОСТ 2.305-2008 предусмотрены следующие требования к обозначению разреза:

1. Положение секущей плоскости указывают на чертеже линией сечения.

2. Для линии сечения должна применяться разомкнутая линия (толщина от S до 1,5S длина линии 8-20 мм).

3. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой.

4. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда, стрелки должны наноситься на расстоянии 2-3 мм от внешнего конца штриха.

5. Размеры стрелок должны соответствовать приведенным на рисунке 14.

6. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

7. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла (рисунок 24).

Рисунок 24 – Примеры обозначения разреза

8. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).

9. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

10. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.

11. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

12. Допускается располагать разрез на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения – значка «Повернуто» (рисунок 25).

Рисунок 25 – Условное графическое обозначение – значок «Повернуто»

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости (рисунок 26).

Рисунок 26 – Поперечное сечение вала

Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (рисунок 27).

Рисунок 27 – Сечение цилиндрической поверхностью

Вместо слова развернуто применяется условное графическое обозначение – значок «Развернуто», форма и размеры которого представлены на рисунок 28.

Рисунок 28 – Значок «Развернуто»

Сечения разделяют на наложенные (рисунок 29) и вынесенные (рисунки 30, 31). Предпочтительными являются вынесенные сечения, их допускается располагать в разрыве между частями одного и того же вида (рисунок 30).

Рисунок 29 – Пример изображения наложенного сечения

Рисунок 30 – Пример изображения вынесенного сечения,

расположенного в разрыве между частями одного и того же вида

Рисунок 31 – Пример изображения вынесенного сечения

В случаях, когда сечение является симметричной фигурой, линию сечения не проводят. Ось симметрии вынесенного или наложенного сечения указывают штрих – пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят (рисунки 26, 29).

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают её одинаковыми прописными буквами русского алфавита (в строительных чертежах – прописными или строчными буквами русского алфавита или цифрами). Сечение сопровождают надписью по типу «А-А» (рисунки 31, 32).

Рисунок 32 – Пример обозначения сечений

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение (рисунок 33).

Рисунок 33 – Пример обозначения и изображения одинаковых сечений

Для несимметричных сечений, расположенных в разрыве или наложенных, линию сечения проводят со стрелками, но буквами не обозначают (рисунок 34).




Рисунок 34 – Пример несимметричных сечений

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рисунок 35).




Рисунок 35 – Пример выполнения сечений по отверстиям

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. На рисунке 36 представлен пример оформления выносного элемента.

Рисунок 36 – Пример оформления выносного элемента

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен. Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.

Условности и упрощения – это правила, позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-2008 устанавливает следующие условности и упрощения:

1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения ограниченную осевой линией или немного более половины изображения с проведением в последнем случае линии обрыва (рисунок 37).




Рисунок 37 – Пример упрощенного изображения симметричной детали




Рисунок 38 – Пример изображения предмета с одинаковыми, равномерно расположенными элементами

2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента, а остальные элементы показывают упрощенно или условно. Допускается изображать часть предмета с надлежащими указаниями о количестве элементов, их расположении и т. п. (рисунок 38).

3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок 39).




Рисунок 39 – Пример упрощенного изображения линий пересечения поверхностей

4. Плавный переход от одной поверхности к другой показывается условно или совсем не показывается (рисунок 40).




Рисунок 40 – Пример упрощенного изображения плавного перехода между поверхностями

5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают условно нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез (рисунок 41).




Рисунок 41 – Пример изображения местных разрезов на валах

Изображения предмета на чертеже образуются при помощи прямоугольного проецирования на его плоскости проекций. В соответствии с ГОСТ 2.305 за основные плоскости проекций принимают шесть граней куба (смотри рисунок 6.3 а).

Рисунок 6.3 – Основные плоскости проекций

Изображение на чертеже в зависимости от их содержания разделяют на виды, разрезы и сечения.

Видом называется изображения видимой части предмета, обращенной к наблюдателю. Для видов на чертежах, выполненных в проекционной связи, указывать название не следует.

При выполнении чертежей изделия количество видов должно быть наименьшим, но достаточным для полного представления о конструкции. Виды, расположение которых не соответствует методу проецирования, и виды, размещенные на другом листе чертежа, должны быть отмечены, как показано в таблице 6. 3.

Если некоторые части изделия недостаточно ясны из-за мелкого масштаба, то дополнительно выполняют выносные элементы – узлы и фрагменты.

Таблица 6.3 – Обозначение видов

Вид обозначения
одинаковом	Разном
Направление проецирования
Вид (выполненный) на другом листе
Изображение вида
Повернутый вид
Развернутый вид

При изображении узла соответствующее место отмечают на фасаде замкнутой сплошной тонкой линией (окружностью или овалом) с обозначением на полке линии выноски порядкового номера узла арабской цифрой (смотри рисунок 6.4 а). Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски или на полке линии-выноски рядом, в скобках (смотри рисунок 6.4 б).

Рисунок 6.4 – Пример изображения узлов

Над изображением узла указывают в кружке его порядковый номер в соответствии с рисунком 6.5.




Рисунок 6.5 – Изображение узлов

Фрагменты планов, фасадов, разрезов, как правило, отмечают фигурной скобкой (смотри рисунок 6.6).




Фрагмент 3 фасада

Рисунок 6.6 – Фрагмент изображения

Под фигурной скобкой, а также над соответствующим фрагментом наносят наименование и порядковый номер фрагмента. Если фрагмент помещен на другом листе, то дают ссылку на этот лист.

Для выявления внутренних очертаний или формы отдельных элементов изображаемой на чертеже детали строятся виды, сечения и разрезы (смотри рисунок 6.7 а – е).

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной (или несколькими) мнимой секущей плоскостью. На сечении показывают то, что получается непосредственно в секущей плоскости (смотри рисунок 6.7 в, г).

Рисунок 6. 7 – Сечения и разрезы

В зависимости от способа изображения сечений, если они не входят в состав разреза, подразделяют на выносные и наложенные. Если сечение располагается вне контура проекции, оно называется выносным. Если сечение помещено на самой проекции, оно называется наложенным.

Наложенные сечения обводят сплошной тонкой линией, а выносные – сплошной линией видимого контура. Сечение изображается на свободном месте чертежа, но по возможности недалеко от вида, к которому оно относится.

Стандарты допускают располагать сечение в разрыве между частями одного и того же вида (смотри рисунок 6.8 а, в).

Рисунок 6.8 – Расположение сечения на виде

Разрезом называется изображение предмета, рассеченного мнимой плоскостью (или несколькими плоскостями), выполненного в виде прямоугольной проекции на плоскость, параллельную плоскости разреза. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней (смотри рисунок 6.7 д, е). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.

В ряде случаев для изображения внутреннего устройства детали применяют сложные разрезы, состоящие из нескольких секущих плоскостей. Секущие плоскости могут быть параллельными между собой, тогда разрез называется ступенчатым. Если секущие плоскости пересекаются, то такой разрез является ломаным.

Разрезы и сечения обозначают арабскими цифрами последовательно в пределах основного комплекта рабочих чертежей. Самостоятельная нумерация допускается только для разрезов отдельных участков сооружения, все чертежи которых размещены на одном листе и если на этих чертежах отсутствуют ссылки на разрезы, расположенные на других листах основного комплекта рабочих чертежей. Допускается разрезы обозначить прописными буквами русского алфавита. Направление взгляда для разреза принимают, как правило, снизу вверх и справа налево. Для обозначения плоскости сечения или разреза используется разомкнутая линия сечения (смотри таблицу 6.2), стрелки и другие знаки в соответствии с таблицей 6.4 и рисунком 6. 9.

Таблица 6.4 – Обозначение разрезов и сечений

Вид обозначения	Способ обозначения с буквами при масштабе обозначения
одинаковом	разном
Направление проецирования
Разрез (сечение на другом листе)
Разрез	Разрез А-А	Разрез А-А (1:10)
Сечение	А-А	А-А (1:10)
Повернутый разрез
Развернутое сечение

Рисунок 6.9 – Минимальные размеры стрелок и других знаков

Зачастую для выяснения внутреннего устройства детали в отдельном ограниченном месте используют так называемые местные разрезы (смотри рисунок 6.10). Эти разрезы ограничивают на виде сплошной волнистой линией, которая не должна совпадать с другими линиями чертежа.

Рисунок 6.10 – Местный разрез

Условные графические обозначения материалов в разрезах и сечениях должны быть выполнены в соответствии с ГОСТ 2. 306. В таблице 6.5 приведены условные графические обозначения некоторых материалов в разрезах и сечениях.

Штриховки на чертежах выполняют в виде параллельных прямых, проводимых под углом 45 0 к осевой линии рамки чертежа. Если линии штриховки совпадают по направлению с линиями контура или осевыми, то первые можно проводить под углом 30 или 60 0 . Линии штриховки могут иметь наклон вправо или влево, но в одну сторону на всех разрезах и сечениях, относящихся к одной детали на данном чертеже. Если детали смежные, то для одной детали линии штриховок наклоняют вправо, для другой – влево (встречная штриховка). Для уточнения разновидности однотипных материалов графическое обозначение следует сопровождать пояснительной надписью на поле чертежа. Допускается затенение площадей сечений строительных конструкций без обозначения материала.

В строительных чертежах допускается:

Не обозначать материалы, например, при их единообразии или показывать частично, если необходимо выделить на чертеже отдельные элементы, изготавливаемые из разных материалов;

Применять дополнительные обозначения, не предусмотренные в стандарте, поясняя их надписью на поле чертежа.

Таблица 6.5 – Графические обозначения материалов

Материалы	Обозначения
Металлы и твердые сплавы
Неметаллические материалы, в том числе волокнистые монолитные и плитные
Дерево	поперек волокон
вдоль волокон
Фанера
Камень естественный
Кладка из кирпича
Бетон
Железобетон
Стекло и другие светопрозрачные материалы
Жидкости
Грунт естественный
Засыпка из любого материала

Нанесение размеров

Правильно проставленные размеры сооружения на чертеже способствуют более четкому пониманию конструкции. Правила нанесения размеров установлены ГОСТ 2. 307.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями (смотри рисунок 6.11 а-г). Размеры проставляют в миллиметрах без указания единицы измерения. Если на чертеже необходимо указать размеры в других единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м и т.д.) или указывают их в технических требованиях или примечаниях к данному листу чертежа. Размерное число должно всегда указывать действительный размер детали или сооружения независимо от масштаба чертежа.




Рисунок 6.11 – Указание размеров на чертежах

Размерные и выносные линии проводят сплошными тонкими линиями на расстоянии 7…10мм параллельно стороне, для которой указывают размер. Концы выносных линий должны выходить за границы размерной линии на 1…3мм. На строительных чертежах размерные линии ограничивают засечками в виде толстых основных линий длиной 2…4 мм, проводимых с наклоном вправо под углом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные на 1. ..3мм (смотри рисунок 6.11 г). Отметим, что при нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений. В некоторых случаях вместо стрелок и засечек допустимо ставить точки, как показано на рисунке 6.12 а.




Рисунок 6.12 – Размеры на чертежах

На строительных чертежах размеры допускается наносить замкнутой цепью и при необходимости их дублировать.

Размерные числа не должны пересекаться с линиями чертежа. Если число наносится на часть чертежа, подлежащую штриховке, то штриховка у числа прерывается (смотри рисунок 6.12 б). Перед числом, указывающим радиус, ставится латинская буква R, диаметр – знак Æ, а квадрат – знак ÿ. Высотные отметки сооружения (отметки уровней) помещают на выносных линиях или линиях контура и обозначают, как показано на рисунке 6.12 в, г. Отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Отметки выше нулевой показывают со знаком «+», ниже со знаком «–». На планах отметки наносят в прямоугольнике (смотри рисунок 6.13).

Нанесение размеров на чертежах обусловлено многими специфическими требованиями, зависящими от типа и назначения чертежа. Однако с геометрической точки зрения без учета специфики чертежа размеры необходимо проставлять в следующей последовательности: размеры каждой геометрической формы детали, связующие и габаритные (наибольшие).

На планах направление уклона плоскостей указывают стрелкой, под которой при необходимости проставляют величину уклона в процентах в соответствии с рисунком 6.14 или в виде отношения высоты и длины, например 1:7.

Рисунок 6.13 – Нанесение отметок Рисунок 6.14 – Нанесение направле-

на плане ния уклона плоскости

Допускается при необходимости величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака. На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона.

Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 6.15.

Примечание – Цифрами условно обозначена последовательность расположения

слоев конструкций и надписей на полках линий-выносок.

Рисунок 6.15 – Выносные надписи к многослойным конструкциям

Надписи на чертежах

Все надписи на чертежах должны быть выполнены в соответствии с ГОСТ 2.304. При этом основными являются шрифты с наклоном к строке под углом 75 0 и прямой. Кроме этого, могут быть использованы так называемые шрифты типа А и Б, в которых ширина букв и цифр увеличена. Для оформления инженерно-строительных чертежей применяются такие архитектурно-строительные шрифты: наклонный под углом 60 0 к строке и прямой архитектурный (узкий). Необходимо помнить, что основными требованиями, предъявляемыми к надписи на чертежах, являются четкость и простота.

Координационные оси

На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами, например: АА, ББ, ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (смотри рисунок 6.16 а) или как показано на рисунках 6.16 б, в.

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

Над чертой указывают обозначение предшествующей координационной оси;

Под чертой – дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 6.16 г.

Рисунок 6.16 – Последовательность цифровых и буквенных обозначений

координационных осей

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 6.17:

“а” – при числе координационных осей не более 3;

“б” – при числе координационных осей более 3;

“в” – при всех буквенных и цифровых координационных осях.

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 6.17 г.




Рисунок 6.17 – Ориентация координационных осей

Для обозначения координационных осей блок-секций жилых зданий применяют индекс “с”, например: 1с, 2с, Ас, Бс

На планах жилых зданий, скомпонованных из блок-секций, обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 6.18.

Рисунок 6.18 – Обозначение крайних координационных осей блок-секций

Размер шрифта для обозначения координационных осей должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Спецификации

Спецификации изделий, элементов конструкций и материалов составляются в соответствии с ГОСТ 21.101.

Классификация разрезов

В зависимости от числа секущих плоскостей разрезы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости (см. рис. 5.10, в).

Сложным называется разрез при двух секущих плоскостях и более (см. п. 5.9).

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекции разрезы подразделяются на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плоскости проекций (см. рис. 5.10 и 5.15).

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекций (рис. 5.13).

Рис. 5.13.

Наклонным называется разрез при секущей плоскости, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого (рис. 5.14).

Рис. 5.14.

Вертикально расположенная секущая плоскость может быть параллельна фронтальной или профильной плоскости проекций, образуя при этом соответственно фронтальный или профильный разрез.

Вертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций, называется фронтальным разрезом (см. рис. 5.10, в ).

Вертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций, называется профильным разрезом (рис. 5.15).




Рис. 5.15.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (см. рис. 5.10, в ), и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (см. рис. 5.11).

Местным разрезом называется разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте (местный разрез описан в п. 5.6).

На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный (рис. 5.12 и 5.16).

Рис. 5.16.

При определении количества необходимых разрезов стремятся дать наименьшее их количество, обеспечив при этом достаточную ясность чертежа.

Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и сам разрез не сопровождают надписью (см. рис. 5.10, в; 5.13; 5.15).

В остальных случаях положение секущей плоскости указывают на чертеже линией сечения (см. рис. 5.12). Для линии сечения применяют разомкнутую линию. На начальном и конечном штрихах ее наносят стрелки, указывающие направление взгляда. Начальный и конечный штрихи разомкнутой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита, например A – А; Б – Б и т. д. Подбирают и наносят на чертеже буквы так же, как и для сечений. Буквы у линии сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже. Разрез должен быть отмечен надписью по типу А – А (всегда двумя буквами через тире) (см. рис. 5.12).

Обозначения, относящиеся к разрезам и сечениям, располагают параллельно основной надписи. Вертикальный разрез при секущей плоскости, не параллельной фронтальной или профильной плоскости проекций, а также наклонный разрез строят и располагают в соответствии с направлением, указанным стрелками на линии сечения (рис. 5.17, разрез А – А ). В случае необходимости допускается располагать такие разрезы на любом месте чертежа, а также с поворотом. При этом к обозначению должно быть добавлено условное графическое обозначение Ό (рис. 5.17, разрез Б – Б ).




Рис. 5.17.

Так, на рис. 5.17 разрез А – А построен для того, чтобы показать высоту выступа и что цилиндрическое отверстие, просверленное в нем, сквозное. Этот наклонный разрез расположен в соответствии с направлением, указанным стрелками, идущими к линии сечения А – А.

Разрез Б – Б по своему расположению не соответствует направлению, указанному стрелками, он повернут, поэтому после обозначения разреза нанесено условное графическое обозначение.

Разрезы на строительных чертежах по ГОСТам (правила выполнения)

Правила выполнения разрезов на строительных чертежах приведены в следующих стандартах:

• ГОСТ Р 21.1101-2013 Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации
• ГОСТ 21.501-2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений

Выделим основные положения данных нормативных документов, которые касаются непосредственно требований к построению разрезов.

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к правильному отображению разрезов указаны в разделе 5.5 ГОСТ Р 21.1101.

п.5.5.2 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.

Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т.е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.

Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2. 303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха (рисунок 10).

Рисунок 10

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

В соответствии с таблицей 1 ГОСТ 2.303-68 «Единая система конструкторской документации (ЕСКД). Линии»

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
7. Разомкнутая		От s до 1,5 s	Линии сечений

п. 5 ГОСТ 2.303 Толщина сплошной основной линии   должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

п.5.5.3 ГОСТ Р 21.1101 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

п.5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

п.5.5.14 В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 1-1

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.5.4.1 линии контуров элементов конструкций в разрезе изображают сплошной толстой основной линией, видимые линии контуров, не попадающие в плоскость сечения, — сплошной тонкой линией.

п.5.4.2 На разрезы и фасады наносят:

• координационные оси здания (сооружения), проходящие в характерных местах разреза и фасада (крайние, у деформационных швов, несущих конструкций, в местах перепада высот и т.п.) с размерами, определяющими расстояния между ними (только на разрезах), и общее расстояние между крайними осями;
• отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте;
• размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображенных в разрезах;
• позиции (марки) элементов здания (сооружения), не указанные на планах;
• обозначения узлов и фрагментов разрезов и фасадов.

В соответствии с п.5.4.3 примеры выполнения разрезов приведены на рисунках Г.1-Г.3 (приложение Г).

Рисунок Г.1 — Пример выполнения разреза одноэтажного производственного здания



Рисунок Г.2 — Пример выполнения разреза многоэтажного производственного здания



Рисунок Г.3 — Пример выполнения разреза жилого дома



Размеры на строительных чертежах по ГОСТ (основные требования)

Оси на строительных чертежах по ГОСТ (основные требования)

Техника секционирования | Технический проект

Техника, называемая разрезами , является очень важным аспектом проектирования и документации. Используется для

• улучшения визуализации и четкости новых конструкций,
• уточнение многовидовых чертежей,
• раскрывают внутренние особенности деталей, а
• облегчают простановку размеров на чертежах.

Для механических чертежей разрезы используются для выявления внутренних элементов объекта, когда скрытые линии не могут их правильно представить (например, с несколькими внутренними элементами и чрезмерным наложением скрытых линий). Другими словами, основной причиной создания разреза является устранение скрытых линий.

Архитектурные чертежи используют виды в разрезе, чтобы показать внутренние детали стен, потолков, полов и других элементов конструкции здания.

Чертежи в разрезе представляют собой многовидовые технические чертежи, содержащие специальные виды детали или деталей, которые показывают внутренние элементы . При сечении используется метод, основанный на прохождении воображаемой секущей плоскости через деталь.

На рисунке виды а являются стандартными многоракурсными проекциями. Виды b представляют собой многоракурсную проекцию с размещением секущей плоскости и видом в разрезе. Как видите, скрытые функции можно явно увидеть после секционирования.

Общие принципы

• Вид в разрезе представляет часть объекта, оставшуюся после того, как предполагается, что часть была вырезана и удалена.
• Обнаженная поверхность разреза обозначается линиями разреза.
• Скрытые элементы за секущей плоскостью опускаются, если только они не требуются для определения размеров или определения детали.

Как вы можете видеть на этом рисунке, линии краев между поверхностями на задней стороне детали, показанные как скрытые линии на неразрезном многовидовом чертеже, исчезают с вида в разрезе.

Видимые поверхности и кромки, представляющие смену плоскостей или поверхности за секущей плоскостью, рисуются в разрезе:

Все скрытые линии за секущей плоскостью не должны быть показаны, но все видимые линии должны быть показаны!

Линии сечения и символы

Линии сечения, или штриховка , которые представляют поверхность разреза, обычно состоят из тонких параллельных линий, как показано ниже, проведенных под углом примерно 45° к основным кромкам или осям детали.

Для большинства целей используется общий символ чугуна. Когда желательно указать различия в материалах, например, на сборочных чертежах с использованием различных материалов, можно использовать другие символические линии сечения.

Если линии сечения кажутся параллельными или почти параллельными одной из сторон или элементам детали, следует выбрать угол, отличный от 45 ⁰ . Линии сечения не должны проходить параллельно или перпендикулярно видимому контуру.

Линия разреза общего назначения или чугуна нарисована под углом 45 ⁰ на расстоянии от 1/16″ (1,5 мм) до 1/8″ (3 мм) или более в зависимости от размера рисование.

• Во всех сечениях одного компонента линии сечения должны быть одинаковыми по направлению и на расстоянии друг от друга, но соседние детали должны быть выровнены по сечениям в разных направлениях, углах или на расстоянии друг от друга.
• Линии сечения должны быть тоньше видимых линий.
• Не выводите линии сечения за видимые контуры и не останавливайте их слишком коротко.
• Линии сечения должны располагаться на соответствующем расстоянии относительно размера покрываемой площади, а для больших площадей рекомендуется показывать линии сечения только по краям.
• Тонкие элементы не должны быть разрезаны.

Избегайте размещения размеров или примечаний в областях, выделенных разделами. Однако, если вставка размеров или надписей в области сечения неизбежна, линии сечения в области примечания опускаются.

Секущие плоскости

Секущие плоскости Линии , которые показывают, где секущая плоскость проходит через объект, представляют собой краевой вид секущей плоскости и рисуются на видах, смежных с сечением.

Здесь секущая плоскость изображена как ребро на виде сверху, которое примыкает к разрезу на виде спереди. Это фронтальная режущая плоскость . Линии взгляда всегда должны быть направлены вверх на виде сверху для вида спереди в разрезе.

Горизонтальная секущая плоскость — это плоскость, где она представляет собой кромку на виде спереди, а вид сверху разделен.

Если секущая плоскость отображается как кромка на видах сверху и спереди, а вид профиля разделен, это секущая плоскость профиля .

На чертеже необходимо показать линию секущей плоскости либо на виде спереди (с видом сверху в разрезе), либо на виде сверху (с видом спереди), но не на обоих видах.

Два типа линий допустимы для секущих плоских линий на многовидовых чертежах. Положение стрелок прямой видимости также может варьироваться. Но важно использовать только один тип линии секущей плоскости на одном чертеже.

Линии секущей плоскости представляют собой толстые (0,6 мм) пунктирные линии, которые проходят за край объекта на 6 мм (1/4″) и имеют сегменты на каждом конце, проведенные под углом 90 градусов и заканчивающиеся стрелками. Стрелки обозначают направление линии взгляда для вида в разрезе, и они направлены в сторону от вида в разрезе.0005

Длинный тире можно удлинить для чертежей с большим сечением, чтобы сэкономить время и сделать чертеж более читаемым.

На одном объекте можно сделать несколько разделов.

Секущие плоскости не должны быть показаны на разрезах.

Чтобы включить элементы, которые не являются прямой линией , секущая плоскость может быть смещена или изогнута под одним или несколькими углами 90 ⁰ , чтобы включить несколько плоскостей или криволинейных поверхностей. Это называется смещенный участок и используется для сложных деталей, которые имеют несколько важных элементов, которые нельзя разрезать с помощью прямой секущей плоскости.

Изменение плоскости, происходящее при изгибе секущей плоскости под углом 90 ⁰ , не отображается линиями на разрезе!

Иногда нет необходимости вырезать всю деталь, чтобы показать разрез. Объекты, симметричные относительно центральной линии, вы можете рисовать, имея одну половину в виде мультивида, а другую половину в разрезе. В такой ситуации

• Линия секущей плоскости показана через всю деталь;
• Секущая плоскость, проходящая через осевую линию симметричной детали, может быть опущена;
• Скрытые линии в полусекциях обычно опускаются.

Еще раз : В случае половинных разделов, если есть скрытые характерные линии, соответствующие полным линиям в разделенной половине, такие скрытые линии должны быть исключены из полного вида. В этом смысле показанный здесь рисунок неверен, так как скрытые линии показаны на разрезе вида. Их нужно было исключить!

В некоторых случаях удобнее использовать неполный раздел.

Разрывная секция используется, когда необходимо разделить только часть объекта. На следующем рисунке показана часть с удаленным или отколотым участком.

Для экономии времени вместо половинного или полного сечения используется вырванный разрез, а линия разрыва рисуется от руки, чтобы обозначить зубчатый край разрыва.

Есть еще один тип разделов, который может быть полезно знать. Повернутое сечение изготавливается путем поворота поперечного сечения элемента на 90° вокруг оси вращения и наложения сечения на ортогональный вид.

Если повернутый разрез не мешает и не создает путаницы на виде, то повернутый разрез рисуется непосредственно на виде с помощью видимых линий, как показано на виде б рисунка. Когда повернутый вид накладывается на деталь, исходные линии детали позади сечения удаляются. Если повернутое сечение пересекает линии вида, на котором оно должно быть повернуто, то вид можно разбить для ясности, как вы можете видеть на виде 9.0023 с .

Форма поперечного сечения стержня, плеча, спицы или другого удлиненного объекта может быть показана с помощью кругового сечения.

Тонкостенные секции. Ребра, ребра, спицы, зубья шестерен и другие тонкие элементы не выравниваются в сечении, когда секущая плоскость проходит параллельно элементу. Добавление линий сечения к этим элементам создаст ложное впечатление, что деталь толще, чем она есть на самом деле. На рисунке вы можете видеть секущие плоскости, которые проходят параллельно полотну и сквозь него.

Отсутствие разреза тонкого элемента применимо только в том случае, если секущая плоскость проходит параллельно элементу (СЕЧЕНИЕ A-A). Если секущая плоскость проходит перпендикулярно или поперек элемента (СЕЧЕНИЕ B-B), добавляются линии сечения.

Основные принципы размещения видов в разрезе

• Везде, где это возможно, за исключением сечений по кругу, следует проецировать виды в разрезе перпендикулярно плоскости сечения и размещать их в нормальном положении для проекции под третьим углом.
• Никогда не следует отображать виды в проекции под первым углом на чертеже проекции под третьим углом.
• Если предпочтительное размещение нецелесообразно, вы можете удалить вид в разрезе в какое-либо другое удобное место на чертеже, но оно должно быть четко обозначено, как правило, двумя заглавными буквами, за исключением I, O, Q и Z, и иметь маркировку.
• Обычно вы не должны менять ориентацию вида, но если это становится необходимым, вы должны указать число градусов, на которое он повернут.

Технический чертеж: маркировка и аннотация

Прокрутите до конца, чтобы загрузить это удобное руководство в формате PDF!

Содержание

В части 1 нашей серии технических чертежей мы рассмотрели макет, изучая чертежные листы, основные надписи и общее расположение наших чертежей. В этой части серии мы более подробно рассмотрим, как мы маркируем и комментируем наши рисунки.



Важно помнить об основной цели нашего технического чертежа. То есть максимально четко передать наши идеи или дизайн. Здесь нужно понять две вещи:

Отображает ли на чертеже то, что я хочу построить/создать?

Легко читается? Он аккуратный, с четкими аннотациями, с хорошим использованием толщины линий, штриховок и т. д.

Нумерация чертежей



Архитекторы используют различные способы нумерации своих чертежей. Несмотря на наличие стандартов, практики могут адаптировать стандартную систему нумерации к потребностям своего офиса.



Подробнее о стандартной системе нумерации чертежей можно прочитать здесь:

https://aecuk.files.wordpress.com/2009/05/aecukmodelfilenaminghandbook-v2-4.pdf



Я предпочитаю более простой подход, учитывая, что большинство проектов, над которыми я не иметь большого количества чертежей по сравнению с коммерческими проектами.



Номер чертежа с префиксом обозначения дисциплины, A для архитектора или I для дизайна интерьера и т. д.

• G – Общий
• А – Архитектурный
• E – Электрика
• S – структурный
• I – Интерьеры
• Л — Пейзаж



Типы листов:

• 0 – Общие – примечания, легенды и т. д.
• 1 – Планы
• 2 – Высота
• 3 – Секции
• 4 – Увеличенные планы, фасады, разрезы, внутренние фасады
• 5 – Детали
• 6 – Расписания



Итак, чертеж плана этажа будет, например, A100, тогда, если бы у вас было несколько планов этажей A101, A102, A103 и так далее.



• A100 — План площадки
• A101 – План первого этажа
• A102 – План первого этажа
• A103 — План крыши



Набор чертежей фасадов может быть A200, A201, A202 и так далее.

Этикетки для чертежей



Важно обеспечить маркировку каждого чертежа на чертежном листе. Под каждым рисунком должна быть строка заголовка, содержащая следующую информацию:

• название чертежа

• номер чертежа

• масштаб чертежа

• размер бумаги

• номер листа чертежа ссылочного чертежа (где применимо, т.е. разрезы, фасады.)

​

Этикетки маркеров



Справочные маркеры — это метки на чертеже, указывающие, откуда взят чертеж и что на нем показано. Они состоят из маркеров высот, маркеров разрезов и маркеров деталей.



Например, вы будете использовать свой план этажа, чтобы показать читателю точки, в которых вы будете брать высоту, или линию сечения здания. Вы также будете использовать план этажа (или разрез), чтобы показать соединения или области, где вы будете ссылаться на деталь.

Как правило, различные маркеры имеют стандартный внешний вид, благодаря которому их легко узнать.

Маркер высоты:



Маркер высоты отображается в виде круга со стрелкой, указывающей на высоту.





Внутри круга есть справочный номер или буква, обозначающая номер или букву чертежа фасада, а под ним номер листа чертежа, на котором можно найти этот фасад.

Этикетки маркеров высоты могут состоять из цифр или букв или относиться к ориентации высоты, т. е. с севера на юг, восток или запад.

Маркер фасада не всегда показывает номер ссылки на чертежный лист.

Маркер сечения



Маркер сечения показан немного иначе, чем маркер высоты с большей стрелкой. Стрелка показывает направление, в котором выполняется разрез. Маркер секции прикрепляется к линии, которая проходит через план этажа и показывает срез секции.

Опять же, маркер раздела имеет два набора информации внутри круга маркера, первый представляет собой букву или цифру, которая относится к разделу, а второй номер под ним относится к номеру чертежного листа, на котором можно найти раздел.

Независимо от того, маркируете ли вы свой фасад или секцию цифрами или буквами, убедитесь, что вы последовательны во всем.

Маркер деталей

Маркер деталей похож на маркеры разрезов и фасадов тем, что он имеет справочный номер чертежа или букву, а также ссылку на чертежный лист, на котором можно найти этот чертеж детали.



Сам маркер обычно содержит рамку вокруг области, показывающей детали.





Ключ / легенда



Ключ или легенда помогают сделать рисунок максимально ясным и понятным. Ключ можно использовать несколькими способами. Это может быть для того, чтобы показать различные штриховки, используемые для представления материалов, и их значение.



В качестве средства маркировки может также использоваться ключ, когда на чертеже проставляются номера, а в ключе записывается соответствующее описание.



Всегда помните, что аннотации и маркировка должны обеспечивать ясность чертежа. Вы можете подумать, лучше ли маркировать каждый отдельный элемент на чертеже или пронумеровать элементы и иметь ключ. Какой из них легче читать? Это будет варьироваться от одного рисунка к другому.



Надписи на чертеже и текст на чертеже могут загромождать информацию. Убедитесь, что вы держите метки выровненными и немного в стороне от рисунка, чтобы все было понятно. Если вы используете стрелки, старайтесь держать их все под одинаковыми углами. Хороший вариант — вертикальный, горизонтальный и угол 45 градусов, только если это возможно.

​

Линии



Существует ряд стандартных типов линий, которые обозначают разные объекты на чертеже. Линии можно рисовать для обозначения скрытых объектов, линий разреза, границ и так далее. Линии могут быть непрерывными (т.е. сплошными) или пунктирными. Они также будут различаться по толщине или весу линии. Стоит принять к сведению эти типы линий и понять, когда их использовать.



Непрерывные линии, как правило, представляют собой стены, колонны и другие основные элементы с разным весом линий, назначенным в соответствии с иерархией элемента.



Пунктирные и пунктирные линии могут обозначать скрытые предметы, изменения высоты потолка, круги поворота инвалидной коляски и т. д.



Ниже приведены наиболее распространенные типы линий, с которыми вы можете столкнуться.



• Линия границы
• Линия резки



• Строка объекта
• Скрытая линия
• Осевая линия



• Размерная линия
• Линия выноски
• Линия разрыва

​

Толщина линии

Толщина линии — это толщина линии на странице. Жирная линия будет представлять секущие плоскости и контуры объекта, например, стены. Леска среднего или легкого веса используется для второстепенного акцента. Тонкие линии используются для размерных линий, выносок, дверных проемов и линий разрыва.

 ​

Уровни и размеры



Нанесение размеров обеспечивает точное определение размеров объектов на чертеже. Размерные линии используются для точного определения того, где размер начинается и заканчивается.



Как правило, размеры рисуются снаружи по порядку, начиная с общего размера или внешнего размера, затем следуют более мелкие детали в пространстве.



Важно, чтобы ваши размеры соответствовали стилю и формату. Подумайте, почему на чертеж добавляются размеры. Размеры добавляются к стенам, колоннам, дверям, окнам, проемам, лестницам и другим элементам конструкции. Размеры можно снять с рамы или готовой поверхности, это будет зависеть от типа изготавливаемого рисунка.



Размерные линии легче, чем веса линий, используемые для стен и несущих элементов. Размерная линия немного смещена от объекта и не касается его. Стрелки, точки или галочки используются для пересечения выносной линии с размерной линией.



Уровни добавляются к планам этажей, разрезам и фасадам для обозначения внешнего уровня земли, уровня чистового пола и верхних этажей.





Загрузите это руководство в виде удобного PDF-файла! Нажмите на кнопку ниже.

Вас также могут заинтересовать:



Чертеж сечения – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 08 фев 2021

См. вся история

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает представление о пространствах и окружающих конструкциях (обычно в вертикальной плоскости), что может выявить отношения между различными частями зданий, которые могут быть не видны на планах. Чертежи в плане на самом деле являются разновидностью сечения, но они прорезают здание в горизонтальной, а не в вертикальной плоскости.

Направление плоскости, по которой разрезается сечение, часто представляется на чертежах в плане и на фасадах линией из длинных и коротких штрихов, называемой секущей плоскостью. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа секции, и стрелку, указывающую направление, в котором берет вид.

Линия разреза может идти непрямым путем через здание, если это помогает показать наиболее важные элементы или соединения в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, штриховка или другие стили заливки и/или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера изображаемого здания и уровня детализации, которую необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке. В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей собственно процесса сборки.

Для различения различных типов компонентов на подробных чертежах в разрезе можно использовать различные типы штриховки. Существуют стандарты штриховки, которые следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные сечения включают трехмерную проекцию пространств за плоскость сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая разрезы в перспективе, где это необходимо.

[править] Связанные статьи по проектированию зданий Wiki

• Исполнительные чертежи и чертежи записи.
• Сборочный чертеж.
• Информационное моделирование зданий.
• Чертеж компонента.
• Автоматизированное проектирование.
• Концептуальный чертеж.
• Конструктивные чертежи.
• Детальный чертеж.
• Инженерный чертеж.
• Чертеж общего вида.
• Как нарисовать план этажа.
• Монтажные чертежи.
• Руководство по разделу – обзор.
• Размеры бумаги для Северной Америки
• Обозначения и символы.
• Размеры бумаги.
• Производственная информация.
• Проекции.
• Чертеж в масштабе.
• Магазинные чертежи.
• План участка.
• Технический чертеж.
• Виды чертежей для проектирования зданий.
• Рабочий чертеж.

[править] Внешние ссылки

• «Справочник по строительству зданий» (6-е изд. ), ЧУДЛИ Р. и ГРИНО Р., Баттерворт-Хайнеманн (2007 г.)
• Доля
• Добавить комментарий
• Отправьте нам отзыв

Создать статью

• Поделиться

• Подписаться
• Фейсбук
• Твиттер
• LinkedIn
• Ютуб

Избранные статьи и новости

Строительство комплексной ветроэнергетики

Хотя многие пытались, немногим это удалось.

---

Принадлежности

Что такое и как это относится к зданиям ?

---

Серия CIAT Film

Создание домов с целостным дизайном.

---

Внедоговорное возмещение

Скидка 10% на новую книгу для наших пользователей.

---

Всемирный день электромобиля 2022 и новые исследования

От имени Партнерства по электротехническим навыкам.

---

APM Women in Project Management Conference

Свежий взгляд на проблемы современной работы.

---

Награды CIOB 2022

Признание достижений руководителей строительства.

---

Утилизация строительного мусора

Перспектива компаний по обращению с отходами.

---

Оксинитрид алюминия, ALON®, также известный как «Прозрачный алюминий!»

Впервые показан в фильме «Звёздный путь 4: Путешествие домой».

---

Награды Ассоциации специалистов по вводу в эксплуатацию 2022 г.

При поддержке BSRIA Instrument Solutions.

---

CIOB Ирландии отвечает на бюджет 2023

Ожидается, что в этом году экономика Ирландии вырастет на 10%.

---

Грант на руководство по страхованию лесоматериалов предоставлен ПБАМ

Справочник по массовому страхованию лесоматериалов для отрасли.

---

Правительственный обзор политики чистого нуля в текущем контексте

Минимальные потребительские расходы, экономический рост и энергетическая безопасность.

---

Анонсировано новое кресло APM

Милла Мазилу, главный менеджер по управлению программами в NR.

---

Ведущий ученик получает награду ECA Edmundson Award 2022

Вероника Дженнингс признана ведущим учеником.

---

Последний отчет Школы устойчивого развития цепочки поставок

Отчет о справедливости, включении и уважении (FIR) за 2022 год.

---

История последней деревни на побережье Гамбии

История, деревня, экокурорт и фонд.

---

Планируя отпуск, помните, что 27 числа…

«Переосмысление туризма» – люди и планета на первом месте.

---

Министры жилищного строительства в БД

Четвертый в этом году министр жилищного строительства вступает в новую должность.

---

Уведомление о мини-бюджете Государственного плана роста

Снижение налогов, замораживание и облегчение, а также новые инвестиционные зоны.

---

Схемы оплаты счетов за электроэнергию

Гарантия цен на энергию, схемы поддержки счетов и льгот.

---

APM отвечает на объявление мини-бюджета канцлера

«Приверженность текущим инвестициям в проекты, которые необходимы… для ускорения экономического роста и достижения нулевого результата»

---

CIOB реагирует на объявление мини-бюджета канцлера

«Учитесь на ошибках () гранта Green Homes … Реализация национальной (энергетической) стратегии модернизации»

---

Флюгеры

От грифонов и драконов до англо-саксонских загадок.

---

Работающие девушки

Греческая улица, 59: дом Театрального женского клуба. Обзор книги.

---

Коротко о конкурсе на БД

От проектирования до тендеров.

---

Бесплатное знакомство с членством в IHBC.

Сессия назначена на 13:00 в четверг, 13 октября.

---

Смотрите больше новостей.

Архитектура 101: Что такое чертеж сечения?

Журнал Architizer поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Мы представили удивительную новую книгу LTL Architects Manual of Section с чертовски сложным (или невероятно простым?) тестом. Если вы еще не проверили свои архитектурные знания, сделайте это сейчас.

Руководство раздела предлагает обширную галерею орфографических срезов известных зданий, но это идет дальше: на первых страницах сборника анализируется раздел как инструмент для архитектурного представления и кристаллизуется определение этого элементарного типа чертежа.

В следующем отрывке архитекторы Пол Льюис, Марк Цурумаки и Дэвид Дж. Льюис возвращаются к основам и задают фундаментальный вопрос, который должен оказаться информативным как для студентов-архитекторов, так и для опытных профессионалов: что такое секция? Читайте окончательное определение.

«Начнем с, казалось бы, очевидного вопроса: ‘Что такое сечение?’ Применительно к архитектурному чертежу термин сечение обычно описывает разрез в корпусе здания, перпендикулярный линии горизонта. Чертеж в разрезе — это чертеж, на котором показан вертикальный разрез, пересекающий, как правило, вдоль основной оси объект или здание.

Секция одновременно показывает внутренние и внешние профили, внутреннее пространство и материал, мембрану или стену, которая отделяет внутреннюю часть от внешней, обеспечивая вид объекта, который обычно не виден. Эта репрезентативная техника использует различные формы и графические приемы, каждая из которых разработана для иллюстрации различных форм архитектурных знаний, от строительных секций, в которых используется сплошная заливка или карман, чтобы подчеркнуть профиль формы, до деталей конструкции, которые изображают материалы с помощью линий и графических соглашений.

Пантеон, Рим, Италия; via Scribblelive

Comédie-Française by Charles de Wayly, 1770

подробно описывает интерьер как пространство, используя приемы перспективной проекции.

Поскольку раздел начинается с визуализации того, что нельзя увидеть напрямую, он остается абстрагированным от доминирующего способа понимания архитектуры через фотографии и визуализацию. Разделы представляют собой уникальную форму знания, которая по необходимости смещает акцент с изображения на представление, с поверхности на пересечение структуры и материальности, которое составляет тектоническую логику архитектуры.

Предложение скоростной автомагистрали Нижнего Манхэттена от Пола Рудольфа , 1972; любезно предоставлено Библиотекой Конгресса

The Barbican, Лондон, Англия; через mbds

В то же время секция демонстрирует обмен между многочисленными аспектами воплощенного опыта и архитектурного пространства, делая явным пересечение масштаба и пропорции, взгляда и взгляда, прикосновения и досягаемости, которое становится видимым в вертикальном измерении (как в отличие от сверху вниз). В разрезе выявляются внутренние фасады стен и поверхностей, совмещающие — для осмотра и исследования — структуру и орнамент, оболочку и интерьер.

Планы и разрезы представляют собой схожие репрезентативные соглашения и предлагают важную точку сравнения. Оба изображают взаимосвязь, не воспринимаемую человеческим глазом напрямую, между массой здания и пространством. Оба описывают разрезы — один горизонтальный, другой вертикальный. Горизонтальное членение плана прорезает в основном стены, а не полы. Секции, с другой стороны, способны показывать разрезы как в стенах, так и в полу и организовывать пространство в соответствии с размером и масштабом стоящей человеческой фигуры.

© Deborah

Слева: Nature-City by WORKac, 2012; любезно предоставлено WORKac. Справа: Park Tower от LTL Architects, 2004 г.; любезно предоставлено LTL Architects

Деталь секции Park Tower от LTL Architects; через LTL Architects

Обычно утверждается, что планы являются местом расположения дизайнерского агентства, а секции понимаются как средство проявления эффекта плана через структуру и ограждение. По сравнению с типами планов, отличающимися своими пространственными последствиями, типы разрезов обычно идентифицируют по масштабу разреза: разрезы площадки, разрезы зданий, разрезы стен, разрезы деталей.

Разрезы стен и деталей выдвигают на первый план технические аспекты, используя графические соглашения о линиях, штриховке и тонах, а также изображают системы материалов и тектонику. Разделы участка подчеркивают массивность построенной формы и ее связь с окружающей средой и уменьшают роль внутреннего пространства. Но именно в строительном секторе возникает ряд важнейших вопросов, включая формальные, социальные, организационные, политические, пространственные, структурные, тепловые и технические».

Хотите узнать больше? Чтобы заказать копию «Руководства по разделу», нажмите здесь .

Прочтите другие статьи Architizer

Вернье, Швейцария

Понимание чертежей в разрезе – archisoup

Среди многих видов в наборе архитектурных планов очень немногие приближаются к чертежу в разрезе. В то время как планы этажей, фасады и перспективы привлекают наибольшее внимание, разрезы играют жизненно важную роль в рассказе о здании в целом.

Без них мы не смогли бы увидеть и сообщить, как пространства и объемы здания соединяются и объединяются. В этой статье мы рассмотрим все основы рисования сечений, а также советы и ресурсы, которые помогут улучшить вашу презентацию.

Что такое разрез?

Вкратце, чертеж в разрезе — это вид, изображающий вертикальную плоскость, проходящую через часть проекта. Эти виды обычно представлены в виде аннотированных линий сечения и меток на планах этажей проектов, показывающих расположение секущей плоскости и направление взгляда.

Мы предлагаем подборку этих этикеток и примеры с полными комментариями в нашем шаблоне AutoCAD здесь.

Сечения могут быть ортогональными видами, где чертеж показан параллельно и двумерно, или перспективными видами с трехмерной глубиной.

архисоуп.

Никогда больше не ищите ни одного блока САПР.

Нет буквально ничего хуже, чем тратить драгоценное время рисования, пытаясь найти «правильный» блок, символ, штриховку или правильную толщину линии. Этот набор шаблонов устраняет все догадки.

Купить сейчас

Каково его назначение?

Чертежи в разрезе помогают лучше понять внутренние части здания, показывая многие ключевые элементы, которые в противном случае не были бы видны на других видах.

Они могут отображать сложные детали в различных масштабах, чтобы обогатить рисунки информацией и дополнительными визуальными ориентирами.

Клиенты смотрят на секции, чтобы увидеть взаимосвязь и ограждения внутренних пространств. Консультанты просматривают разделы, чтобы помочь в точном проектировании инженерных компонентов, а строители обращаются к разделам во время строительства, чтобы убедиться, что все построено, как запланировано.

Почему они важны?

Четкий набор чертежей в разрезе имеет решающее значение для понимания заинтересованными сторонами внутреннего устройства здания. Они играют ключевую роль в соединении информации с фасадов и внешних видов с планами этажей и внутренними видами.

Некоторые из самых современных зданий лучше всего охарактеризованы в разрезе, потому что их истинные формы часто не видны с внешних фасадов. В проектах со сложными и динамичными уровнями используются креативные рисунки разделов, чтобы проиллюстрировать идеи для их полной оценки.

Что должен показывать раздел?

Сечения могут отображать отношения между полами, стенами, окнами, потолками, крышами и другими элементами, пересекающими секущую плоскость. Они также могут показать, как такие элементы, как стекло, бетон и облицовка, собираются вместе с уплотнениями, изоляцией и деталями заделки.

Эффективный раздел — это тот, который иллюстрирует информацию, отсутствующую в других представлениях. Например, может быть трудно увидеть толщину плиты перекрытия на фасаде или пустоты на плане этажа, но на чертеже в разрезе можно легко показать и то, и другое.

Аналогичным образом контурные линии на участке являются хорошим индикатором наклонной поверхности, но визуализация крутизны без визуального ориентира на участке может оказаться сложной задачей.

Как читать раздел

Представьте себе кусок торта, на котором видны слои глазури и начинки от основания до верхних декоративных элементов. Чертеж сечения очень похож, со слоями и историями в полном отображении.

Будь то целая секция здания или небольшая столярная деталь, принцип остается тем же.

Для типичной секции здания вы, скорее всего, увидите смесь земли, структурных элементов и архитектурных особенностей. Первый шаг к его чтению — найти линию разреза на плане этажа. Там вы сможете ориентироваться с расположением секции в здании.

После анализа областей, пересекаемых линией разреза, вы можете обратиться к видам фасадов, чтобы понять, какие элементы экстерьера показаны. После этого большая часть раздела должна начать обретать смысл, и у вас будет четкое представление о пространстве и функциях, которые вы видите.

Типы сечений и стили сечений

Деталь – Чертеж детали относится к любому изолированному или увеличенному виду определенной детали или элемента, показывающему дополнительный уровень детализации и дающему более полное описание компонентов в нем.

Детальный раздел часто используется, чтобы показать, как собираются вместе мелкие детали. Обычно они характеризуются большим количеством выносок и меток, а также широким разнообразием стилей линий и образцов штриховки для различения материалов и масс.

Полная – Полная (или типовая) секция имеет линию разреза, проходящую через здание или объект. Они полезны для получения полного, большого изображения внутри конструкции. Эти разделы показывают полный срез здания сверху донизу, чтобы обеспечить обзор оболочки здания и пространств между ними.

Половина – Полуразрез, как следует из названия, представляет собой вид, на котором вырезана только половина объекта, а другая половина показана в виде фасада. Это означает, что удаляется только четверть объекта, а остальная его часть остается нетронутой.

На плане этажа половинные секции имеют линию разреза, которая обычно поворачивается под углом 90 градусов от средней точки, образуя отверстие, которое позволяет вам видеть как интерьер, так и экстерьер в одном виде.

Площадка — Разрезы площадки — это способ разрезать всю площадку вместе с элементами рельефа и земли, чтобы показать макросвязь всех структур в застройке. Это наиболее подходит для комплексов, состоящих из нескольких зданий, сгруппированных вместе.

Вы также увидите много разделов сайта для проектов на крутых склонах холмов или вдоль пляжа. Эти виды предлагают полезные визуальные ориентиры для топографии и градации земель, таких как работы по выемке и засыпке и подземные пространства.

Продольный – Продольный разрез выполняется вдоль длинной оси конструкции. Это полный продольный разрез, показывающий структуру целиком сверху донизу. Продольные разрезы распространены в архитектурных планах как одно из основных требований к разрешениям и строительству.

Смещение — Сечение со смещением включает секущую плоскость, которая не проходит по прямой линии. Вместо этого линия имеет много отклонений, поскольку она пересекает структуру, чтобы включить разные объекты в один и тот же вид. Отклонения обычно выполняются под прямым углом, чтобы показать разную глубину разреза при сохранении одной и той же плоскости обзора.

Перспектива – Перспективные секции используются в основном в презентационных целях, чтобы проиллюстрировать идеи и передать дизайн клиенту. Эти разрезы изображают трехмерную глубину за плоскостью сечения, чтобы показать такие вещи, как пространство, отделка, мебель, люди и свет.

Разорванный — Разрывной разрез — это справочный вид, в котором одна или несколько частей опущены, чтобы показать только основные аспекты чертежа. Вместо того, чтобы изолировать область в целом, в разбитых разделах используются линии разрыва, обозначающие продолжение и пропуск.

Этот метод идеально подходит для детальных видов, чтобы уменьшить общий размер без ущерба для содержания и информации чертежа. Стены и полы обычно разделяются линиями разрыва из-за их длины и непрерывности.

Poche — Poche — это стиль представления сечения, который включает заполнение, штриховку или затенение компонентов разреза, чтобы отличить элементы среза от спроецированных граней. В разрезе poche чаще всего используется для полов, стен и балок. Можно использовать различные образцы штриховки и непрозрачности, чтобы упростить различение различных материалов, структурных элементов и отделки.

Затенение — Затенение используется в качестве стиля раздела для создания тонких градиентов света и тени на внутренних стенах раздела. Этот метод можно применять для более эффективного объяснения того, как источники света, как естественные, так и искусственные, освещают внутренние помещения здания.

Линия — Штриховой рисунок состоит из чистых линий без какого-либо цвета, оттенка или тени. Участки линий могут упростить измерение чертежей на месте, поскольку голые линии видны точнее, чем сплошные цвета или градиентные тени. Технические чертежи для строительства часто выполняются в виде штриховых чертежей, чтобы сохранить как можно больше информации.

Косой – Косой разрез получают путем врезания в здание или объект непрямоугольных плоскостей. Эти линии сечения проводятся по диагонали, а не по горизонтальной или вертикальной плоскостям проекта. Наклонные сечения обычно используются для круглых или радиальных конструкций, чтобы покрыть области, которые недостаточно показаны поперечными и продольными сечениями.

Как нарисовать сечение?

Существуют разные подходы к созданию чертежей в разрезе в зависимости от того, с какими материалами и программами вы работаете, но общий процесс остается неизменным. Следующие этапы освещают основы создания раздела с нуля, и эти шаги применимы как для ручного, так и для цифрового черчения.

Сделайте разрез – Первый шаг – решить, где сделать разрез. Это включает в себя размещение линии разреза, направление взгляда, комнаты, которые должны пересекаться, и другие важные элементы, которые вы хотите включить в чертеж. Убедитесь, что линия разреза последовательно размещена на всех планах этажей, а также, при необходимости, на фасадах.

Ссылка на все соответствующие виды – Ссылка на затронутые виды для создания контура здания и подготовки чертежа с соответствующими размерами и масштабом.

Нарисуйте внутренние компоненты – Добавьте внутренние стены, окна, двери, потолок, оборудование и приспособления по мере необходимости. Рекомендуется регулярно делать перекрестные ссылки на представления, чтобы обеспечить точность и правильность.

Добавьте необходимую графику – После того, как основные компоненты будут нарисованы, вы можете добавить образцы штриховки для вырезанных стен, земли, гравия, древесных волокон, отделки и изоляции.

Добавить аннотации – Аннотации являются важной частью архитектурных разделов. Это когда вы добавляете важную информацию с метками, выносками, тегами и размерами.

Уточнить презентацию — Независимо от того, предназначен ли раздел для использования в строительстве или для презентации, всегда важно сделать его ясным и кратким, чтобы обеспечить удобочитаемость. Для технических чертежей это может означать очистку линий и настройку шрифтов для оптимальной читаемости. Для презентации это может включать добавление цвета и других изображений, чтобы упростить понимание.

Улучшите свои навыки черчения с помощью курса — Чтобы узнать больше о том, как делать чертежи в разрезе, вот несколько полезных классов, которые помогут вам с подробными инструкциями и демонстрациями:

• Введение в черчение и аннотирование в AutoCAD
Архитектурные эскизы
• Архитектурный раздел Photoshop
• Создание архитектурного плана, разреза и фасада с помощью Autodesk AutoCAD
• 3 вещи, которые улучшат ваши сечения в архитектуре

Как улучшить чертежи разрезов

Толщины линий

Толщины линий имеют разную толщину для представления линий. Их можно использовать для представления расстояния, переднего и заднего плана, значимости и деталей.

В разрезе основные архитектурные элементы могут быть показаны жирными линиями, а мелкие детали, такие как узоры на стенах и растительность, могут быть показаны тонкими линиями. Промежуточные элементы, такие как двери и окна, можно показать средними линиями.

Веса линий помогают добавить иерархию и характер, а в таких видах, как разделы деталей, они могут обеспечить четкое различие между различными деталями и материалами.

Текстуры

Текстуры могут придать реалистичность чертежам разрезов. Их можно использовать для таких элементов, как отделка, небо, дороги, трава и материалы, чтобы сделать вид более реалистичным и привлекательным.

Текстурированные секции также легче понять, так как они связаны непосредственно с платой материала без необходимости читать ярлыки отделки или выноски материала.

Свет и тень

Свет и тени можно добавлять к секциям для увеличения глубины и контраста между пространствами. Они также могут помочь передать различную атмосферу из комнаты в комнату.

Особенно в проектах с уникальными проемами свет и тень в разрезе могут показать, как окна, световые люки и пустоты отражают свет в интерьер.

Вырезы

Вырезы могут оживить секции с изображением людей, растений, животных и автомобилей. Эти изображения можно использовать для заполнения пространства и придания ему большего сходства с готовым продуктом. Их также можно использовать, чтобы проиллюстрировать, как пространство меняется во время определенных ситуаций, таких как события, собрания и особые случаи.

Мебель

Мебель в помещении дает лучшее представление о размере и масштабе. Это может сделать раздел более презентабельным и информативным, а пользователи смогут визуализировать свою собственную мебель и стиль жизни в соответствии с дизайном.

Перспектива

Перспектива может быть включена в разрез, чтобы показать глубину и внутреннюю часть. Перспективный разрез можно начертить, смоделировать или визуализировать.

Такие секции предпочтительны для презентаций, потому что они стягивают больше линий внутрь и обнажают больше внутренних стен и потолков, создавая впечатление настоящего здания.

Часто задаваемые вопросы

Что такое сечение в техническом чертеже?

Разрез — это процесс рисования объекта в разрезе, чтобы показать его внутреннюю конфигурацию. Это делается для того, чтобы заглянуть внутрь объекта через стратегические разрезающие плоскости, которые несут важную информацию для строительства или производства.

Воображаемые разрезы показывают внутренние детали для справки во время реализации.

В чем разница между фасадом и разрезом?

Фасады и разрезы показывают вертикальный характер проекта, однако разница заключается в том, что фасады представляют собой вид на внешний фасад, а разрезы представляют собой срезы, показывающие интерьер.

Чтобы построить здание, необходимы как фасады, так и разрезы, чтобы эффективно передать дизайн и структуру в целом.

Чем отличается разрез от детали?

Под разрезом понимается любой чертеж, на котором изображен вертикальный разрез объекта или здания, в то время как на подробном чертеже показана определенная область с дополнительными техническими уровнями, выносками, надписями и информацией.

Чертеж детали может быть планом, фасадом, разрезом или любым другим видом, если он показывает увеличенный или более описательный аспект определенной части или области.

Что означает раздел AA?

Термин «сечение AA» относится к первому разрезу и виду линии сечения. Представленное на плане с помощью аннотации (часто круглого кружка) в конце линии разреза или с помощью основной надписи на чертеже, обозначение может иметь формат AA, A, A1 или другие форматы в зависимости от вашей отрасли и стандартов фирмы.

Названия разделов затем следуют либо в алфавитном, либо в числовом порядке (BB, CC, DD и т. д.) или в обоих, чтобы обозначить следующие виды сечения для рассматриваемого проекта. Они также обычно соотносятся с номером листа и порядком их представления на листе.

Что такое поперечное сечение на чертеже?

Поперечный разрез — это вид, созданный разрезанием короткой стороны здания. Плоскость сечения лежит перпендикулярно продольному сечению и таким же образом используется для отображения внутренней части здания. Для квадратных зданий, объектов и сборок поперечное сечение может означать любое сечение, разрезанное по горизонтали или вертикали, показывающее внутреннюю часть.

Почему я должен изучать чертеж сечения?

Вам может быть интересно, почему до сих пор необходимо изучать чертежи сечений, когда программы 3D-моделирования и BIM могут создавать разрезы всего за несколько кликов. По-прежнему ли полезно знать, как рисовать секции, и эффективно ли это использует ваше время?

По правде говоря, знание рисунка является необходимым условием для более сложных форм архитектурного производства. Имея прочную основу принципов составления чертежей, вы сможете улучшить общую презентацию, определить, каких графических элементов не хватает, правильно аннотировать и представлять элементы, а также создавать усовершенствованные разделы на любом носителе.

архисоуп.

Никогда больше не ищите ни одного блока САПР.

Нет буквально ничего хуже, чем тратить драгоценное время рисования, пытаясь найти «правильный» блок, символ, штриховку или правильную толщину линии. Этот набор шаблонов устраняет все догадки.

Купить

Вкратце

Архитектурное проектирование — целостный процесс, и внутренняя часть здания так же важна, как и его внешний вид. Чертежи в разрезе обеспечивают уникальный взгляд на здание, а также предоставляют важную информацию о помещениях и конструкции.

Их можно использовать для создания привлекательных презентаций или подробных строительных чертежей, они служат ценным дополнением ко всем видам проектов.

Класс Коко – Виды в разрезе и секущие плоскости

Виды в разрезе

Виды в разрезе являются очень важным аспектом проектирования и документации и используются для улучшения ясности и выявления внутренних особенностей деталей.

Чертежи в разрезе — это многовидовые технические чертежи, которые содержат специальные виды детали или деталей, виды, раскрывающие внутренние элементы. На рисунке показан обычный многоракурсный чертеж и многоракурсный чертеж в разрезе одной и той же детали в виде спереди, после разреза видны скрытые элементы.

Традиционные разрезы основаны на использовании воображаемой секущей плоскости , которая прорезает объект, открывая внутренние детали.

Механические узлы имеют разрезы, чтобы облегчить сборку компонентов и визуализацию.

Чертежи дорог в разрезе используются в гражданском строительстве.

Использование технических иллюстраций в разрезе является обычной практикой для описания внутренних элементов сложных узлов.

Обычно скрытые линии не отображаются на разрезах. Добавление скрытых линий к разрезу усложняет чертеж, сводя на нет цель уточнения разреза.

Иногда требуется минимальное количество скрытых линий для представления объектов, отличных от основного, показанного в разделе. Это делается, если это устраняет необходимость в другом представлении.

Видимые поверхности и ребра, представляющие изменения плоскостей, которые находятся за секущей плоскостью, рисуются на виде сечения. Области с разметкой сечения ограничены видимыми линиями, а не скрытыми линиями, поскольку ограничивающие линии видны на виде сечения.

Трехмерную модель САПР можно разделить, расположив опорную плоскость относительно объекта и разделив объект на части для получения вида в разрезе.

Направление, на которое указывают стрелки секущей плоскости, представляет собой направление взгляда для создания вида в разрезе. Направление стрелки также можно представить как указывающую на половину сохраняемого объекта. Половина объекта «удаляется», чтобы выявить внутренние особенности этой части. Линия обзора для вида в разрезе перпендикулярна поверхностям разреза, что означает, что они нарисованы в истинном размере и форме в виде в разрезе.

Обратите внимание, что только те поверхности, которых касается секущая плоскость, показаны заштрихованными линиями секущей плоскости.

Традиционная практика требует, чтобы были представлены элементы, находящиеся за секущей плоскостью и видимые в разрезе. На рис. 8.12 показано изменение плоскости между двумя отверстиями в зенковке. Все поверхности, которых касается секущая плоскость, отмечены линиями сечения, а те, которые не разрезаны, показаны такими, какими они были бы в обычном виде.

Поскольку все поверхности сечения представляют собой одну и ту же деталь, линии сечения идентичны и нарисованы в одном направлении. Осевая линия добавляется к расточенному отверстию для завершения разреза.

Если линия секущей плоскости находится в том же положении, что и центральная линия, приоритет имеет линия секущей плоскости. Линии плоскости сечения добавляются в чертеж только для ясности. Если положение секущей плоскости очевидно, ее не нужно рисовать.

Ребра и углы, которые пересекают секущую плоскость, могут быть помечены для облегчения визуализации ортогонального разреза.

ЛИНИИ ПЛОСКОСТИ СЕЧЕНИЯ

Линии плоскости сечения, которые показывают, где плоскость сечения проходит через объект, представляют собой краевой вид плоскости сечения и рисуются на видах, смежных с видом сечения.

Два типа линий допустимы для линий секущей плоскости на многовидовых чертежах. Важно использовать только один тип линии секущей плоскости на одном чертеже.

Линии секущей плоскости представляют собой толстые (0,7 мм) пунктирные линии, которые проходят за край объекта на 1/4 дюйма или 6 мм и имеют сегменты на каждом конце, проведенные под углом 90 градусов и заканчивающиеся стрелками.

стрелки представляют направление линии взгляда для вида в разрезе и указывают в сторону от вида в разрезе Длинный пунктир можно удлинить для очень больших чертежей в разрезе, чтобы сэкономить время рисования и сделать чертеж более читаемым

Обычно короткая черточка ставится по центру перпендикулярной центральной линии, например, по центру отверстия.

Горизонтальный разрез — это вид, в котором секущая плоскость находится на краю на виде спереди, а вид сверху разделен.

Разрез профиля — это вид, в котором секущая плоскость находится на краю на видах спереди и сверху, а вид профиля разделен.

На одном объекте можно сделать несколько разделов.

СЕКЦИЯ ЛИНИЯ ПРАКТИКИ

Линии сечения или линии штриховки добавляются к виду в разрезе для обозначения поверхностей, разрезаемых воображаемой секущей плоскостью. Различные символы линии сечения могут использоваться для представления различных типов материалов. Тем не менее, символ линии сечения общего назначения (чугун), используемый на большинстве чертежей разрезов, представляет собой символ из чугуна.

Линия разреза общего назначения или чугуна нарисована под углом 45 градусов с интервалом от 1/16 дюйма (1,5 мм) до 1/8 дюйма (3 мм) или более в зависимости от размера чертежа, но может быть изменена при соседние части находятся в разрезе. Интервал между линиями сечения одинаковый или равномерный на виде сечения. Линии сечения должны быть тоньше видимых линий. Не выводите линии сечения за видимые контуры и не останавливайте их слишком коротко.

Контур разреза рисуется под углом 45 градусов, линии разреза рисуются под другим углом, например, под углом 30 градусов.

Избегайте размещения размеров или примечаний в областях, выделенных разделами. Если размер или примечание необходимо разместить в области сечения, линии сечения в области примечания опускаются.

При выравнивании больших деталей в разрезе для экономии времени можно использовать контурное сечение.

Очень тонкие детали, такие как шайбы и прокладки, нелегко изобразить с помощью линий сечения, поэтому обычная практика требует, чтобы тонкая деталь отображалась сплошным черным цветом.

ТИПЫ РАЗРЕЗОВ

Существует множество различных типов разрезов, которые можно использовать для пояснения технических чертежей. До сих пор на рисунках были представлены только полные разрезы. Бывают случаи, когда более целесообразно использовать вид сечения, который не является полным сечением. Например, симметричные объекты можно разделить с помощью полусечения. Или объекты с небольшими областями, которые необходимо уточнить с помощью вида в разрезе, могут быть представлены в виде вырванного сечения.

Вид полного сечения получается путем полного прохождения воображаемой секущей плоскости через объект. На рисунке показана воображаемая секущая плоскость, полностью проходящая через объект и удаляемая половина его. В многовидовом чертеже полный вид в разрезе размещается в той же позиции, которую обычно занимает вид без разреза; то есть вид спереди в разрезе заменит традиционный вид спереди.

Полусечения создаются путем прохождения воображаемой секущей плоскости на полпути через объект и удаления одной четверти ее. Скрытые линии опущены на обеих половинах разреза. Внешние элементы детали рисуются на неразрезанной половине вида. Осевая линия, а не объектная линия, используется для отделения секционной половины от не секционированной половины вида. Виды половинного сечения чаще всего используются для симметричных деталей, таких как цилиндры.

Разрывная секция используется для демонстрации внутренних элементов детали путем отделения части объекта. Разбитое сечение используется вместо половинного или полного сечения для экономии времени. Линия разрыва отделяет секционную половину вида от не секционированной. Линия разрыва рисуется от руки, чтобы представить зубчатый край разрыва. При вырванном разрезе линия секущей плоскости не рисуется.

Поворотная секция изготавливается путем вращения поперечного сечения детали вокруг оси вращения и размещения сечения на детали. Поперечное сечение, созданное в том месте, где проходила секущая плоскость, затем вращается 90 градусов и нарисованы на виде. Видимые линии, прилегающие к повернутому виду, могут быть нарисованы или разорваны с помощью обычных разрывов. Когда повернутый вид рисуется или накладывается на деталь, исходные линии детали заменяются контуром повернутого вида сечения. Поперечное сечение рисуется в истинной форме и не искажается, чтобы соответствовать виду. Ось вращения нарисована на повернутом виде в виде центральной линии.

Виды удаленного сечения не соответствуют стандартному выравниванию видов, как это практикуется в многовидовых чертежах. Удаленные сечения изготавливаются аналогично вращающимся сечениям путем прохождения воображаемой секущей плоскости перпендикулярно детали, а затем вращения поперечного сечения 9.0 градусов. Однако в этом случае поперечное сечение рисуется рядом с ортогональным видом, а не на нем. Удаленные сечения используются, когда на ортогональном виде недостаточно места для повернутого сечения. Если на детали выполнено несколько удаленных секций, линии секущей плоскости могут быть нанесены с метками, чтобы уточнить положение, из которого взята каждая секция. По возможности удаленный раздел должен находиться на том же листе, что и часть, которую он представляет, и должен быть четко обозначен. Если удаленный вид в разрезе необходимо нарисовать на другом листе, он должен быть соответствующим образом помечен, например, РАЗРЕЗ А-А НА ЛИСТЕ 2.

Несколько удаленных разрезов объекта, обозначенного метками.

Удаленные сечения также можно рисовать в любом масштабе для лучшего представления деталей поперечного сечения и для определения размеров.

В одном из методов удаленный разрез выравнивается по центральным линиям, примыкающим к обычному виду.

Смещенная секция имеет секущую плоскость, изогнутую под углом 90 градусов для прохождения через важные элементы. Сечения со смещением используются для сложных деталей, имеющих ряд важных особенностей, которые нельзя разрезать с помощью прямой секущей плоскости. Режущая плоскость изогнута под углом 90 градусов, чтобы пройти через отверстие, затем снова согнуть на 90 градусов, чтобы пройти через прорезь. Обратите внимание, что изменение плоскости, которое происходит, когда секущая плоскость изгибается на 90 градусов, не отображается линиями на виде сечения.

Несколько смещенных разрезов используют метки для идентификации. Одна и та же буква помещается на обоих концах раздела и используется для обозначения удаленных разделов (например, РАЗДЕЛ A-A, РАЗДЕЛ B-B).

МОНТАЖНЫЕ СЕКЦИИ

Монтажные секции обычно представляют собой орфографические, иллюстрированные полные или половинные разрезы деталей в сборе.

Сборочные чертежи секций имеют некоторые специальные обозначения. Стандартные детали, такие как крепежные детали, шпонки, штифты, шайбы, пружины, подшипники, шестерни, и нестандартные детали, такие как валы, не секционируются; вместо этого они нарисованы, показывая все их внешние особенности.

Смежные детали в сборочных секциях заштрихованы под разными углами, чтобы их было легче идентифицировать. Для этой цели также могут использоваться различные символы материалов.

В 3D-модели CAD можно использовать полупрозрачность вместо секущих плоскостей для выявления внутренних элементов.

Вспомогательные виды можно рисовать в разрезе. Вспомогательная секция может быть полной или частичной секцией. Вспомогательные разделы следуют тем же соглашениям, что и другие типы разделов.

СПЕЦИАЛЬНЫЕ УСЛОВИЯ О РАЗРЕЗАХ

Для обработки разрезов в особых ситуациях, таких как выравнивание отверстий, ребер и спиц, были установлены общепринятые методы.

Ребра, ребра, спицы, выступы и другие тонкие элементы не выравниваются в сечении, когда секущая плоскость проходит параллельно элементу. Ребро или ребро представляет собой тонкую плоскую деталь, которая действует как опора.

Добавление линий сечения к этим рисункам создаст ложное впечатление, что деталь толще, чем она есть на самом деле.

Иногда линии сечения добавляются для утончения тонкого элемента, чтобы его нельзя было ошибочно принять за открытую область. Чтобы разрезать линию тонкого элемента, используйте чередующиеся линии на элементе.
