Как правильно нарезать резьбу метчиком: инструмент, подготовка, процесс нарезки

Существуют ситуации, когда надежное соединение невозможно сделать с помощью сварочного аппарата. В таких случаях используются резьбовые соединения. Оно позволяет собирать, разбирать металлоконструкции без деформации. Однако для создания соединения нужно знать, как правильно нарезать резьбу метчиком.

Метчики для нарезки резьбы

Разновидности инструмента

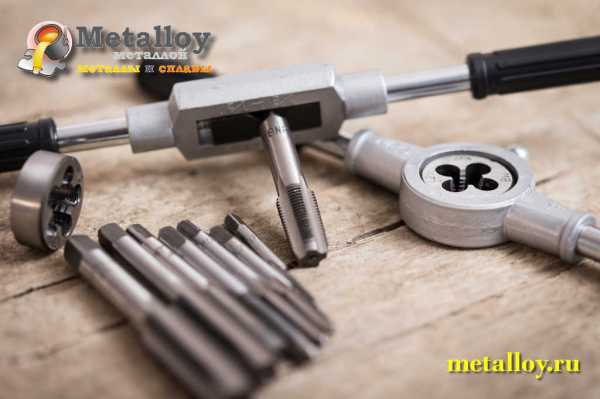

Инструмент, который используется для создания резьбы называется метчиком. Это цилиндрические стержни из металла, на краях которых присутствуют острые резцы, расположенные в определенной последовательности. Метчики разделяются по нескольким факторам:

  1. Способ использования. В комплекте с ручными инструментами поставляется специальный вороток для проведения работ. Оснастка для станков закрепляет в патроне благодаря цилиндрическому хвостовику.
  2. По типу обрабатываемых отверстий. Разделяются приспособления на две группы. Одни используются для обработки сквозных отверстий, другие для глухих.
  3. Для нарезания внутренней, метрической, трубной резьбы.

Форма метчиков может быть как цилиндрической, так и конической.

Конструктивные особенности инструмента

Если необходимо нарезать резьбу, перед этим нужно разобраться с тем, какие виды метчиков могут встретиться в строительном магазине:

  1. Выделяются прямые, винтовые приспособления. Отдельной группой являются стержни цилиндрической формы, на которых нарезаются специальные канавки для вывода металлической стружки из отверстия.
  2. Еще одно разделение по конструкции — универсальные, комплектные инструменты. Первые вариант представляет собой метчики, рабочая часть которых разделена на три зоны. Они нужны для последовательного проведения грубой, средней, финишной обработки внутренней части отверстия. Второй вариант представляет собой комплекты металлических цилиндров, каждый из которых отвечает за свой тип нарезания резьбы.

Для получения более качественного соединения, нужно выбирать комплект метчиков. Отдельные приспособления позволяют более точнее обрабатывать металл, менее уязвимы к большому усилию. Отличаются надежностью, долговечностью, высокой точностью.

Как правильно определить диаметр отверстия?

Если взять сверло большого диаметра, проделать отверстие, взять метчик того же диаметра, могут возникнуть проблемы. Прежде чем начинать нарезать резьбу, нужно подобрать размер оснастки, требуемый диаметр отверстия. Для классических размеров сверл если специальная таблица, в которой указываются соотношения размеров. Найти ее можно в интернете.

Как нарезать резьбу метчиком?

Нарезание внутренней резьбы метчиком является точным технологическим процессом, который проводится в определенной последовательности.

Подготовка

Изначально требуется подготовить инструменты, дополнительные приспособления для проведения работ:

  1. Маленькие тиски.
  2. Электродрель с регулятором оборотов, сверла по металлу.
  3. Набор метчиков.
  4. Щетка по металлу.
  5. Керн с молотком.

Нарезка резьбы метчиком вручную проводится на низких оборотах электроинструмента.

Нарезание внутренней резьбы метчиком

Процесс нарезки

Пошаговая инструкция нарезания резьбы:

  1. Накернить место отверстия керном с молотком.
  2. Просверлить отверстие электродрелью. Удерживать оснастку точно перпендикулярно относительно обрабатываемой поверхности. Дополнительно смазать сверло специальным маслом.
  3. Снять фаску на 1 мм по глубине. Для этого использовать сверло большего диаметра.
  4. Закрепить в воротке оснастку. Выполнять по два движения вперед, одно движение назад. Так металлическая стружка будет выходить наружу из отверстия, не возникнет проблем с нарезанием. Движения должны быть плавными.

Во время ручной нарезки нельзя делать усилия на прижим, продолжать вращать инструмент после его застревания. Если он сломался, требуется высверливать метчик с помощью дрели, разных сверл по металлу. Еще один вариант извлечения обломка – обтачивание зоны вокруг отверстия с помощью шлифовальной машинки. Затем требуется достать его плоскогубцами.

Для создания резьбовых соединений нужно купить соответствующие документы, научиться с ними работать. Проводя работы аккуратно, без спешки, можно получить надежное соединение за короткий промежуток времени.

metalloy.ru

Технология нарезания резьбы метчиком. | МеханикИнфо

Технология нарезания резьбы метчиком. 4.50/5 (90.00%) проголосовало 8



Метчик (рис. 1) представляет собой стальной цилиндрический стержень, по которому нарезана резьба. Вдоль метчика сделано несколько канавок, которые образуют режущие кромки, а также служат для выхода стружки. На конце хвоста имеется квадрат для воротка.

.

.

Рис. 1. Метчик и его элементы:

1 — рабочая часть; 2 — заборная часть; 3 — калибрующая часть; 4 — хвостовик; 5 — головка под квадратное отверстие воротка; 6 — канавка; 7 — режущее перо; 8 — передняя поверхность; 9 — задняя поверхность; ẞ — угол заострения; α — задний угол; ơ — угол резания; ɣ — передний угол.



Типы метчиков.



Метчики бывают двух типов: для сквозных отверстий и для глухих отверстий. Для нарезки сквозных отверстий употребляются цилиндрические и конические метчики, а для нарезки глухих отверстий только цилиндрические.



Комплект метчиков для нарезания резьбы состоит.



Метчики изготовляются комплектами. В комплект входят три метчика (рис. 2): первый — черновой, который выбирает часть металла и намечает резьбу; второй — средний — делает резьбу более глубокой; третий — чистовой — доводит резьбу до нужных размеров.

Рис. 2. Комплект метчиков.

1 – канавка; 2 – резьбовая часть; 3 – шейка; 4 – головка под вороток.



Ручные и машинные метчики.



Метчики разделяются на ручные и машинные. У ручных метчиков заборный конус длиннее, чем у машинных. Цилиндрические метчики для нарезки резьбы в глухих отверстиях делаются с небольшим заборным конусом, равным у первого 6 — 8 шагам резьбы, у второго 3 — 4 шагам, а у третьего — 1,5 — 2 шагам.



Для облегчения работы метчика его запиливают или стачивают задние поверхности зубьев (затылки) на длине заборного конуса, а у шлифованных метчиков — и на цилиндрической (калибрующей) части.



Нарезание резьбы метчиком.



Нарезание резьбы производится следующим образом. Изделие закрепляется в тисках. В отверстие вводят конец чернового метчика, смазанный маслом. Затем берут обеими руками вороток и при слабом нажиме вращают его по часовой стрелке. Когда метчик врежется в металл и начнет резать, нажим ослабляют и делают один оборот вперед и пол-оборота назад, что вызывает дробление стружки. При установке метчика в нарезаемое отверстие ось метчика должна совпадать с осью нарезаемого отверстия. Необходимо следить, чтобы при вращении метчик не перекашивался.



Таким способом нарезают и вторым, а затем и третьим чистовыми метчиками. По окончании нарезки размер отверстия проверяют резьбовым калибром. Метчики для газовых труб делаются комплектами из двух штук: первый черновой и второй — отделочный.





mechanicinfo.ru

Нарезание резьбы метчиком. Как нарезать резьбу вручную?

Нарезание резьбы метчиком

Содержание статьи

Нарезание резьбы метчиком процесс творческий, к которому следует подходить ответственно и «неравнодушно». Ведь именно от того, как будет нарезана резьба, зависит успешность её уплотнения, лёгкость закручивания гаек и отсутствие течей.

Качество резьбового соединения зависит во многом от хорошей резьбы. Чтобы самому нарезать резьбу метчиком, следует приложить немало усилий, зато полученный результат приятно порадует.

Нарезание резьбы метчиком — как нарезать резьбу вручную?

О том, как нарезать резьбу резьбонарезным устройством рассказывалось ранее. Резьбонарезное устройство от устройства метчика отличается сильно, но принцип нарезания резьб и тем и другим инструментом остаётся прежним.

Метчик, это слесарно-токарный инструмент, по своей форме чем-то напоминающий длинный стержень. Внутри этого самого стержня расположены режущие элементы, при помощи которых и происходит нарезание резьбы вручную.

Метчик можно использовать не только лишь для того, чтобы нарезать новую резьбу. При помощи этого инструмента можно также восстановить резьбу, сделав её как «новую».

По принципу работы, метчики бывают ручными и машинными. Машинные метчики закрепляются на токарный станок, а нарезание резьбы происходит в автоматическом режиме.

Как выбрать тип метчика?

Для нарезания резьбы вручную, сначала нужно правильно выбрать тип метчика. Выбор метчика для нарезания резьбы зависит, прежде всего, от:

  • Шага резьбы;
  • Профиля;
  • Формы резьбового соединения;
  • Допуска;

Кроме этого, на выбор конкретного метчика влияет и материал изготовления деталей, на которых будет нарезаться резьба. Основной же выбор метчика, в первую очередь зависит от диаметра нарезаемой резьбы.

Нарезание резьбы метчиком вручную

Нарезание резьбы метчиком происходит следующим образом. Деталь, на которой необходимо нарезать резьбу закрепляется в тиски или другое устройство. Главное чтобы деталь была надежно зафиксирована в устройстве, поскольку при нарезание резьбы метчиком нужно будет прикладывать большое усилие.

Затем в детали для нарезания резьбы метчиком высверливается отверстие в зависимости от типа резьбы — глухое или сквозное. По диаметру высверливаемое отверстие должно быть несколько меньше, чем диаметр режущих элементов метчика.

Обязательно на верхней кромке отверстия для нарезание резьбы метчиком нужно снять фаску. После этого, берется метчик и устанавливается в высверленное отверстие, которое должно располагаться в тисках фаской вверх.

Нарезание резьбы метчиком производится по часовой стрелки, всё время, вдавливая метчик в отверстие. Вдавливать метчик необходимо плавно, без лишних рывков, постепенно проворачивая его, таким образом, до получения чистой и ровной резьбы.

Сделав несколько поворотов метчиком по часовой стрелке, его возвращают в обратном направлении, тем самым, избавляясь от скопившейся металлической стружки.

Во время нарезания резьбы необходимо своевременно охлаждать метчик, в противном случае можно легко испортить инструмент. Если нарезается алюминиевая резьба, то метчик охлаждается керосином, если режется резьба на медной детали, то скипидаром, при нарезании же стальной резьбы, охлаждать метчик лучше всего эмульсией.

Оценить статью и поделиться ссылкой:

samastroyka.ru

ʘ — Как я учился нарезать резьбу

Многие задают себе вопрос: «А как же нарезать резьбу, если болта или гайки подходящего диаметра нет?». Так вот, ответ прост! Нужно всего навсего купить метчик, и плашку.

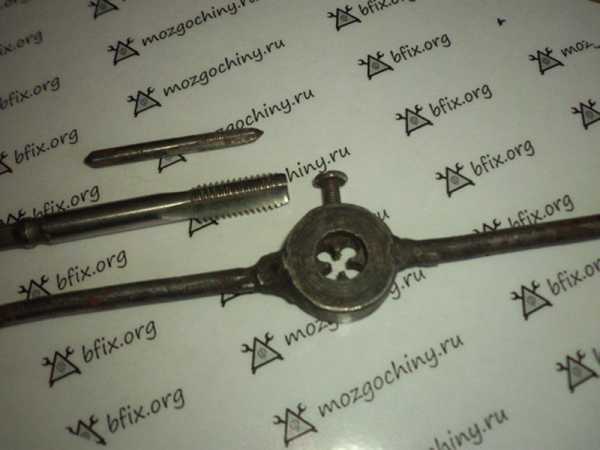

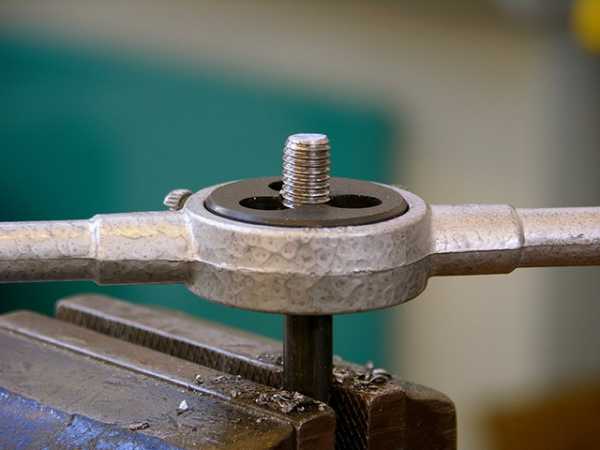

Плашкой нарезается наружная резьба:

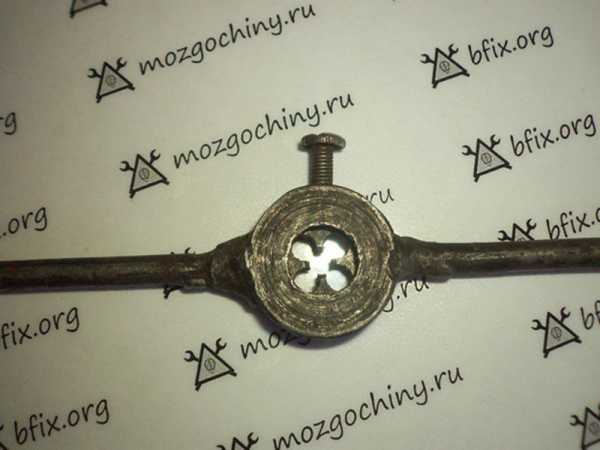

Обычно, плашку можно легко достать из держателя и вставить плашку другого диаметра, но есть такие плашки, которые менять нельзя, они идут сразу с держателем!

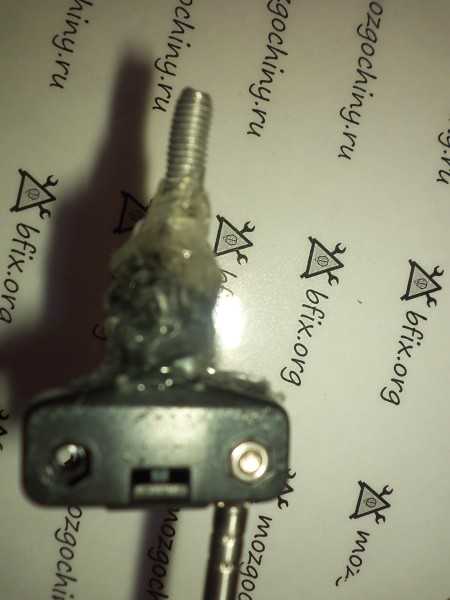

Вот такую резьбу я нарезал этой плашкой:

А метчиком (на фото ниже),

нарезается внутренняя резьба.

К сожалению не удалось сфотографировать внутреннюю резьбу, потому как деталь уже стоит на моём станочке!

Метчики бывают разные: для предварительной нарезки (нанесена одна риска), для того чтоб углубить резьбу используем метчик (с двумя рисками), и для калибровки на метчик нанесено:(3 риски).

Метчик изготавливается из очень прочной стали, но не смотря на это он очень хрупок, и его можно очень легко сломатьНе зажимайте метчик в дрель или шуруповёрт, а то сломаете это точно!

Чтобы вы поняли чем отличаются метчики с разными рисками, я вам всё подробно объясню! Метчик с одной полосой нарезает резьбу не полностью, его профили режущей кромки затупленные. У метчика с двумя полосками профили режущей кромки схожи с первым метчиком, но всё же заточен он чуть острее, и предназначен для углубления резьбы! А у метчика с тремя полосками профили режущей кромки заточены очень сильно, и именно поэтому этот метчик заканчивает резьбу (калибрует).

Итак, чтобы нарезать внутреннюю резьбу:

Шаг 1.

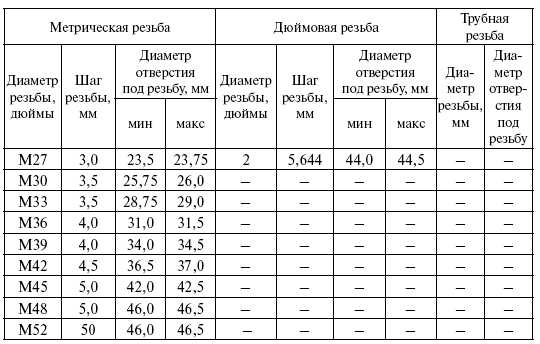

Нужно просверлить отверстие, меньшего диаметра. Диаметр подбирается по таблице:

Шаг 2.

Берём метчик, вставляем в метчикодержатель и медленно прокручиваем в то отверстие которое просверлили!

После 5-6 нарезанных витков прокручиваем метчик назад на 3-4 витка, это нужно для того чтобы заготовка очищалась от стружки. Держим метчик перпендикулярно ровно, чтобы инструмент не заклинило.

Метчик нужно смазывать через каждые 7-8 витков. Иначе инструмент испортится. Смазка производится машинным маслом.

Фото метчикодержателя (из интернета) :

Шаг 3.

Чтобы вынуть метчик из отверстия — аккуратно выкручиваем его.

Чтобы нарезать резьбу плашкой.

Шаг1.

Нужно взять проволоку, чуть большего диаметра чем отверстие в плашке.

Шаг2.

Заточить конец, чтобы был слегка приострённый.

Шаг3.

Надеть плашку на проволоку, и с усилием давить вниз и одновременно прокручивать в левую сторону. После двух оборотов плашки, нужно делать пол оборота назад. Это нужно для того, чтобы стружка не забивалась в плашке, чтобы резьба была ровной, и хорошо заточенной!

А ещё для того чтобы прилагать меньше усилий, можно заготовку смазать маслом, для лучшего скольжения.

Ну вот и всё, теперь вы знаете как нарезать резьбу вот этими инструментами.

Желаю удачи!!
