как нарезать резьбу на трубе в домашних условиях своими руками + видео

Евгений
Как нарезать резьбу на трубе в домашних условиях?

Для самостоятельной нарезки резьбы на металлической трубе вам придётся освоить технику выполнения данной процедуры, а также ознакомится с некоторыми особенностями. В домашних условиях это сделать непросто, но возможно. Для этого вам потребуется подготовить нужный инструмент и своими руками, как в видео, произвести нарезку.

Приемы нарезки и состав инструмента

В зависимости от типа и параметров резьбы, нарезать её в домашних условиях можно несколькими способами:

• использовать специальные резцы и резьбовые гребенки;
• с помощью плашек и специальных метчиков;
• применение плоских или круглых плашек;
• нарезать с помощью фрез.

Если требуется нарезать внешнюю резьбу, то лучшим советом будет обзавестись набором «клупп». Это специальный резьбонарезной комплект, в который входит набор цилиндрических плашек и рычаг-ручка.

Дополнительными инструментами и материалами, которые понадобятся вам, будут – тиски, шлифовальная и смазка.

Внимание! Тиски должны быть закреплены на столе или специальной столешнице и расстояние между губками в раскрытом состоянии должно позволять закрепить необходимую для нарезки трубу.

Этапы нарезки резьбы

Для нарезки наружной резьбы нужно:

Набор необходимых инструментов

• При наличии старой резьбы на трубе для начала нужно срезать этот участок. Для этого закрепите трубу в тисках и воспользуйтесь обрезной машинкой. Следите, чтобы срез получился ровный и был строго перпендикулярен оси трубы;
• Далее нужно воспользоваться шлифовальной машинкой и снять наружную фаску в месте среза. Это необходимо для более плавного начала резьбы;
• Соберите инструмент и установите необходимую по диаметру плашку;
• Медленно начинайте крутить плашку по кругу, при этом не забывайте, что после прохождения каждых 2-3 витков, нужно прокручивать в обратную сторону, для более четкой нарезки резьбы.

Совет. Для облегчения нарезки постоянно используйте масло или специальную смазку. Если этого под рукой не оказалось, можно воспользоваться простым «дедовским» способом и смазать плашку салом.

• После нарезки резьбы нужной длины удалите все металлические опилки с помощью щетки и проверьте качество резьбы, накрутив гайку.

Для нарезки внутренней резьбы:

• Для начала следует определить, какого диаметра резьба вам нужна. Для этого воспользуйтесь штангенциркулем и измерьте резьбу на объекте, который вы собираетесь вкручивать;

Создание резьбы

• Если требуется, просверлите отверстие с помощью электродрели и нужного по диаметру сверла;
• Удалите металлические опилки и приступайте к нарезке. Для этого закрепите трубу в тисках, возьмите метчик требуемого диаметра и начинайте аккуратно крутить его в нужную сторону.
• Также как и для наружной резьбы, после 2-3 витков требуется прогнать метчик в обратную сторону. Не забывайте при этом действии смазывать метчик и место нарезки.
• Очистите трубу от металлических опилок и проверьте правильность нарезки резьбы.

Более подробно этапы нарезки можно увидеть в специальном видео.

Нарезка трубы: видео

видео-инструкция по монтажу своими руками, особенности нарезки возле стены, резьбонарезных инструментов, станков, цена, фото

На сегодняшний день большинство домовладельцев, проводя ремонтные работы в доме или квартире, подавляющее для отопления и сантехники предпочитают делать разводку пенопропиленом, в крайнем случае – металлопластом. Но подача воды снаружи (особенно, это касается квартир в многоэтажных домах) всё равно выполняется металлом, следовательно, возникает вопрос, как нарезать резьбу на трубе возле стены.

Что ни говори, но сделать это достаточно сложно из-за ограничения в свободном пространстве, поэтому мы обратим ваше внимание на некоторые нюансы такого производства, а также продемонстрируем видео в этой статье.

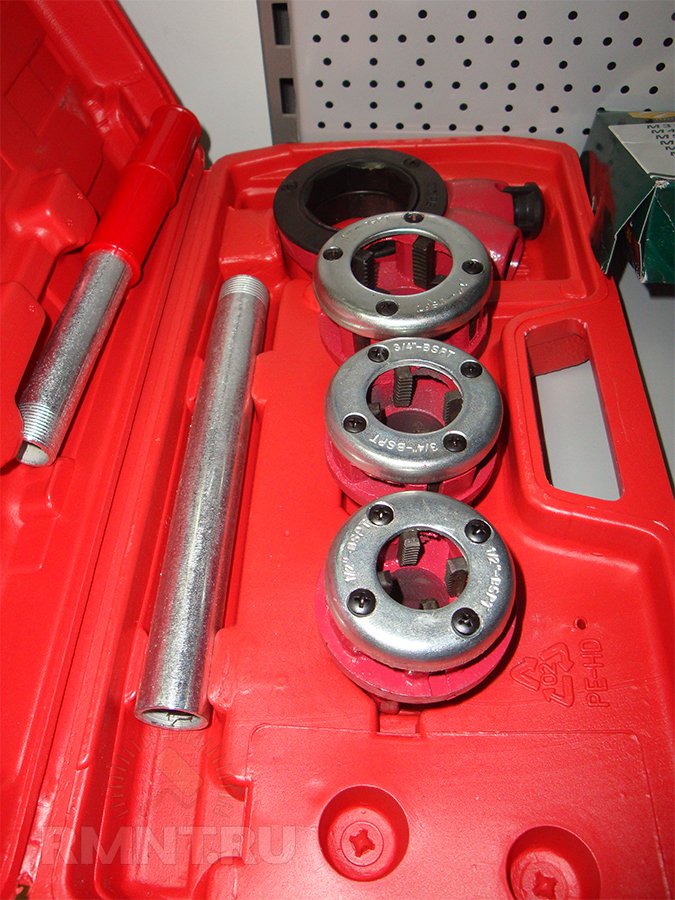

Набор для нарезания резьбы на трубах для домашнего мастера

Нарезка резьбы

Инструменты

Лерка

Пояснение. Леркой или прогонкой называется резьбонарезной инструмент для труб и арматуры в виде толстой пластины с резьбовым отверстием по центру. Где есть прорези для образования режущих кромок.

Лерка, в отличие от плашки, является неразъёмным инструментом, следовательно, резьба получается более точной, особенно на болванках с малым сечением.
Может быть для нарезания левой или правой резьбы, но есть и универсальный вариант – отмечается маркировкой LN .

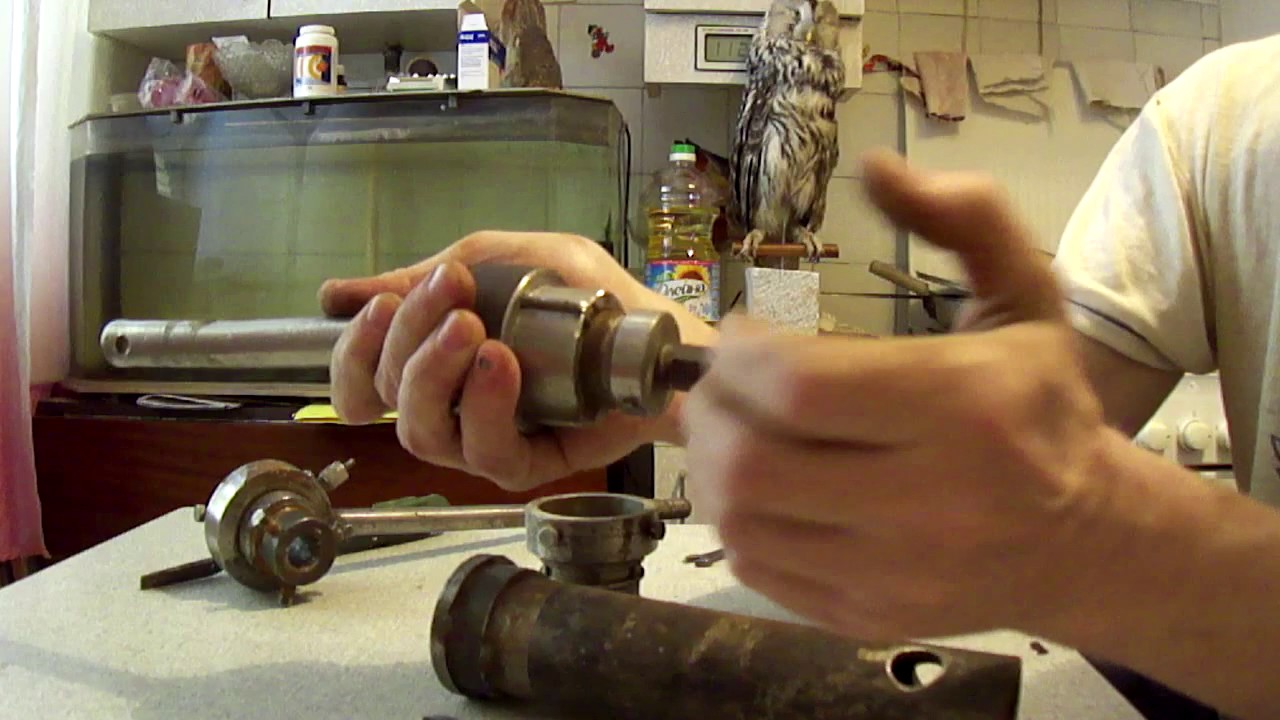

Клупп с трещоткой

• Как вы понимаете, основным приспособлением, которым производится нарезание резьбы на трубах, является лерка, но сама по себе она не эффективна, так как для неё нужен рычаг, чтобы привести её в действие. Сразу можно оговориться, что рычаг должен быть специализированным, например, если вы зажмёте её газовым ключом и попытаетесь резать резьбу, то лерка, скорее всего, лопнет.
• Режущий инструмент закрепляется в клуппе – это рамка с рукоятками – так, рамка обжимает призматическую или квадратную лерку, усиливая её прочность, а ручки, завинченные по бокам, служат в качестве рычага
  . Но такое приспособление удобно в тех случаях, когда для рычагов есть простор, но если болванка находится у стены, то их приходится постоянно откручивать и закручивать заново. Поэтому, здесь гораздо удобнее использовать трубный клупп с трещоткой, как на фото вверху – наличие стенки с одной или даже с двух сторон (угол) в этом случае не будут серьёзной помехой.

Электрический резьбонарезной клупп SQ30-28

• Электрический клупп или станок для нарезания резьбы на трубах тоже является ручным инструментом, который можно использовать в любой плоскости, к тому же головку можно вставлять с любой стороны, следовательно, обе стороны у него рабочие. Благодаря мощному редуктору, вы практически не будете прилаживать усилий при нарезке резьбы, но его цена, соответственно, тоже гораздо выше той же трещотки. Несмотря на универсальность, такой инструмент, по сравнению с рычажным клуппом достаточно громоздкий и требует оперативного простора для нарезки резьбы на болванке.

Практические советы

Снимаем фаску

Прежде всего, инструкция требует ровно обрезать трубу, так как в противном случае лерка будет продвигаться наискосок, следовательно, резьба получится нечёткой, со сбитым шагом или же вы вообще не сможете зацепиться за край.

Здесь, особенно, если болванка находится у стены, вам не поможет никакая разметка – для ровного реза нужно вырабатывать точный глазомер. Даже если вам не удался ровный срез с первого раза, то вы всегда сможете тем же диском подровнять более высокий край, чтобы по отношению к стенке трубы получился угол 90⁰.

Очень важно обратить внимание на состояние металла – учитывая то, что обычно такие работы производятся со старым водопроводом или отоплением, стенки могут быть изъедены коррозией, а нарезанная резьба сделает их ещё тоньше. Поэтому, вам следует либо добраться до “живого металла”, как это обычно называют мастера, либо вообще заменить старую трубу новой.

На ровном срезе вам нужно снять фаску, которая позволит лерке “зацепиться” за металл, только постарайтесь, чтобы скос был равномерным по всей окружности – так головка будет накручиваться ровно.

Рекомендация. Для нарезания резьбы в обязательном порядке необходимо смазывать рабочую болванку, чтобы кромка не получалась “рваной”.
Для этого используют машинные масла и солидолы, но практика показывает, что лучшим смазочным материалом в таких случаях является сырое сало, которым натирают обрабатываемую поверхность.

Применяем клупп с трещоткой

После того, как вы убедились, что срез получился ровный и фаска с него снята правильно, смазываете рабочую поверхность болванки (желательно салом) и насаживаете на её конец станок (резьбонарезной трубный набор). После этого прикладываете стенок головкой к обрезанному концу строго под прямым углом и, надавливая сверху, потихоньку, без резких движений, начинаете вращать ручку.

Давить следует до тех пор, пока лерка основательно не закусит металл – для этого нужно нарезать хотя бы полтора-два кольца. После этого давление можно прекратить – станок будет продвигаться благодаря полученному зацепу.

После нарезки первых шагов вам нужно прокрутить станок в обратную сторону – это позволит сколоть стружку, так как в противном случае движение будет сильно затруднено.

Кроме того, не стремитесь пройти весь оставшийся после зацепа участок за один раз – через два-три витка давайте обратный ход, чтобы избавится от стружки, и по мере надобности добавляйте смазки. Если вы пользуетесь трещоткой, то перед началом работ обязательно проверьте её холостой ход и в случае необходимости отрегулируйте его своими руками.

Заключение

Методика, описанная в этой статье, подходит практически для любой болванки сечением до 1 дюйма, так как нарезать резьбу на трубе 1 2 (1/2 дюйма) можно так же, как и 3/4 дюйма и так далее. На более крупной трубе резьба нарезается либо на токарном станке, либо к ней приваривается штуцер (сгон). Удачной работы!

Как нарезать резьбу на трубе — нарезка резьбы

В процессе строительства или ремонта в доме может неожиданно возникнуть задача нарезать резьбу на трубе. Причем вы вполне можете самостоятельно справиться с такой задачей. Резьбой покрывают внутреннюю или внешнюю поверхность не только труб, но и разнообразных крепежных элементов – гаек, болтов и прочего. Если разобраться, трубы с резьбой нужны во многих строительных мероприятиях – при ремонте водопроводных коммуникаций, монтаже сегментов отопительной системы. Также зачастую при заказе элементов интерьера может потребоваться нанести резьбу на одну из его составляющих. Самостоятельная нарезка резьбы на трубах станет не менее полезным для установки стиральной машины.

Вернуться к содержанию

Классификация резьбы

Рассмотрим несколько немаловажных факторов, по которым можно провести классификацию резьбы, чтобы несколько более разбираться в том, как нарезать резьбу на трубе:

— Профильная форма:

1. Метрическая резьба. Данный вид охватывает резьбу на различных видах крепежных элементов. К примеру, вам это подойдет, если требуется соединить несколько сегментов труб с помощью болтов или гаек. Характеризуется метрическая резьба рядом параметров, среди которых внешний и внутренний диаметры, глубина, шаг и другие.

Характеристики метрической резьбы

2. Цилиндрическая резьба. Производится для монтажа различных труб диаметра до 6 дюймов.

3. Дюймовая резьба. Данный вид менее популярен в последние годы, функционирующий стандарт для него отсутствует.

4. Упорная резьба. Как можно понять из названия, данный вид резьбы широко употребляется в монтаже деталей такого оборудования, как, например, пресс.

5. Квадратная резьба. Такой вид не слишком распространен в условиях жилого пространства. Квадратная или, как ее еще называют – прямоугольная резьба выполняется на деталях, которые в дальнейшем будут подвержены большим нагрузкам (грузовые винты и т.д.).

6. Круглая резьба. Стоит отдавать предпочтение именно этому виду, если в дальнейшем изделие будет подвержено частому загрязнению и длительным нагрузкам.

Схема прямоугольной и упорной резьбы

— Рабочая поверхность, на которую наносится резьба:

1. В форме конуса
2. В форме цилиндра

— Расположение:

1. Внутреннее – резьба наносится изнутри трубы.
2. Наружное — резьба наносится на внешнюю поверхность трубы.

Цель эксплуатации:

1. Крепежная – одна из наиболее прочных и технологичных. Применяется для соединения деталей с помощью гаек, болтов, саморезов.
2. Крепежно-уплотнительная – лучший вариант в случае, если для вас имеет значение герметичность.
3. Ходовая – резьба, рассчитанная на сопротивление нагрузкам и давлению, широко применяется в различных отраслях машиностроения.

Вернуться к содержанию

Необходимые инструменты

Самостоятельная нарезка резьбы на трубах требует подготовки следующих строительных инструментов:

• плашки для нарезки внешней резьбы
• метчики для нарезки внутренней резьбы

• машинное масло, эмульсия или керосин
• силиконовые прокладки
• болгарка
• напильник
• газовый ключ
• перчатки, защитная маска или очки
• ветошь

Ручной резьбонарезной клупп и набор плашек

Вернуться к содержанию

Способы нарезки резьбы

Рассмотрим основные способы:

• Нанесение резьбы с помощью специальных гребенок
• Накатывание резьбы плашками
• Шлифование
• Нарезание с помощью плашек
• Фрезеровка

В данной статье приведено описание наиболее распространенного метода – нарезка резьбы с помощью ручного клуппа и комплекта плашек к нему. Достоинством данного способа является то, что данный способ достаточно прост и отлично подойдет для нарезки короткой резьбы на деталях, к тому же выполнять работы можно даже в домашних условиях. При отсутствии возможности работать с клуппом, вполне можно обойтись помощью болгарки или даже обыкновенного напильника.

Вернуться к содержанию

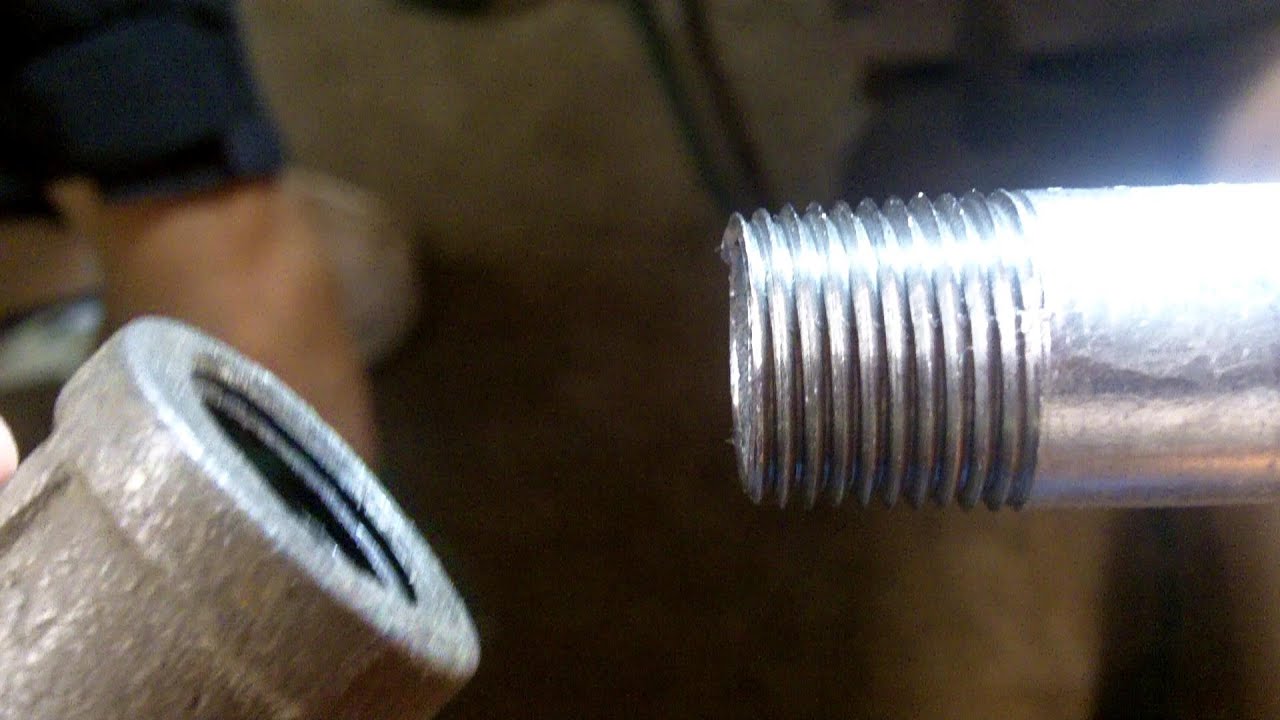

Как нанести внешнюю резьбу

Нарезка такой резьбы требуется чаще всего при монтаже системы водоснабжения. Техника нарезки внешней резьбы не так сложна, как может показаться с первого взгляда:

1. Очистите трубу от загрязнений. Проанализируйте рабочее пространство, отметьте расстояние трубы, которое покрыто старой резьбой. Удалите проржавевшие концы, отрезав их болгаркой. Не стоит пытаться воспользоваться старой резьбой, ее необходимо наносить заново.

2. Зафиксируйте трубу ключом. Обработайте края трубы, сняв фаску, так плашки качественнее «сядут».

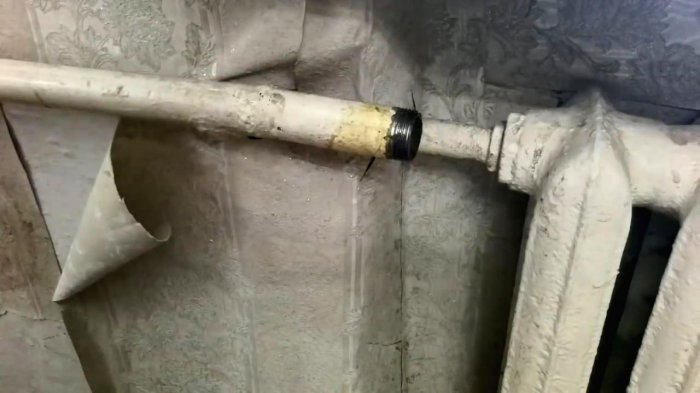

Нарезка резьбы на стояке

3. Смажьте место нанесения резьбы на трубе машинным маслом для уменьшения трения и повышения скольжения.

Внимание! Стандартом считаются правые метрические резьбы. Приобретая в магазине набор из плашек, проверьте, для какой резьбы Вы покупаете инструмент. При нарезке резьбы на трубе вращать клупп следует строго по часовой стрелке.

4. Нанесите клуппом резьбу, периодически сдвигая его назад (в целях очищения трубы от стружек). Последовательность при этом выглядит примерно следующим образом: делаем один-два оборота по часовой стрелке и половину оборота против.  В процессе нарезки резьбы не следует спешить, аккуратность и осторожность очень важны.

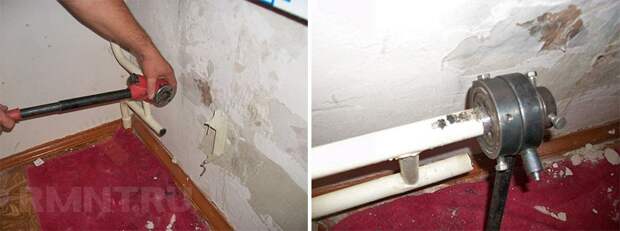

Нарезка резьбы на металлической трубе клуппом

Внимание! Рекомендуется использовать при работе более чем одну плашку (чистовая, черновая). Так процесс нарезки резьбы будет значительно облегчен, и резьба получится более ровной.

5. Завершив операцию, очистите рабочее пространство и вновь смажьте трубу маслом.

На видеоролике ниже наглядно показан процесс нарезки внешней резьбы на трубе. Рекомендуем обязательно ознакомиться.

Вернуться к содержанию

Как нанести внутреннюю резьбу

Как вы уже могли убедиться выше, нарезка резьбы не столь уж сложное занятие. Если вы справились с внешней резьбой, справитесь и с нарезкой внутренней резьбы метчиком. За работу!

1. Подберем метчик необходимого диаметра (равный диаметру трубы).

Ручной метчик для нарезания внутренней резьбы

2. Аккуратно рассверливаем отверстие до нужных размеров, чтобы не «пропороть» стенки трубы. Диаметр отверстий лучше всего определять по таблицам ГОСТ 19257-73.

3. Закрепляем метчик в воротке, смазываем метчик машинным маслом и начинаем резать резьбу. Время от времени следует выворачивать метчик из отверстия, чтобы очистить от стружки. Процесс нарезки схож с последовательностью нарезки внешней резьбы: производится два-три оборота по часовой стрелке, затем половина или один оборот против часовой стрелки.

4. После завершения работы, смазать отверстие с резьбой маслом.

Нарезка внутренней резьбы на трубе

Стоит отметить, что нарезку резьбы на трубе лучше всего производить в несколько заходов, используя при этом разные метчики. В комплекте для этих целей, чаще всего есть как минимум два метчика: черновой и чистовой.

Вернуться к содержанию

Видео

Итак, в статье мы рассмотрели, как нарезать резьбу на трубе вручную. Предлагаем вашему вниманию наглядный видеоролик, демонстрирующий процесс нарезки резьбы специализированным электрическим инструментом.

Полезно? Сохраните себе на стену! Спасибо за лайк!

обзор способов нарезки резьбы своими руками, виды резьб, стандарты,

Резьбовое соединение – наиболее удобное для монтажа сантехнических коммуникаций. Ее показатели прочности ниже, в сравнение со сваркой. Но, если необходима замена трубы, достаточно открутить гайку и получить доступ ко всей системе.

Большинство труб идут с конвейера без нарезанного соединения. В этом случае трубные резьбы можно нарезать самостоятельно.

Самостоятельная нарезка резьбы на трубе

Что будет необходимо для работы

В промышленности для нарезки используется станочное оборудование, которое без присутствия машиниста справляется с центровкой, передвижением плашки, последующей доводкой. В условиях квартиры или гаража – это невыполнимая задача.

Для дома подходит специальный нарезной инструмент, который можно купить в любом строительном магазине или на рынке. Он представлен в виде разборных или цельных плашек и метчиков.

Кроме клуппа и плашек потребуется еще дополнительный инструмент:

• Труборез. Инструмент, предназначенный для резки стальных трубок. Оснащен несколькими роликами и резаком из твердосплава или алмаза. Дает тонкий, почти незаметный рез, без заусенцев. Если его нет, можно воспользоваться болгаркой с отрезным кругом. На срезе появляются заусенцы и неровности, которые нужно обработать.
• Напильник или лепестковый круг. Если после отрезки появились дефекты поверхности, потребуется дополнительная обработка. Так как сталь в трубах сырая и мягкая, ее легко обточить напильником или надфилем. Для ускорения процесса, можно воспользоваться углошлифовальной машинкой.
• Газовая горелка или строительный фен. Если приходится работать со старым трубопроводом, придется снять краску и ржавчину. Нарезка резьбы на трубах с краской не даст жесткого сцепления и прочности. Старое лакокрасочное покрытие, чаще всего масляное, легко очищается нагревом. Газовой горелкой или феном нужно пройтись по поверхности и счистить все шпателем. Другие виды краски требуется устранять химически. Для этого используются специальные смывки и преобразователи ржавчины.

• Тиски. Так как приходится прикладывать большие усилия для вырезки, их нужно зафиксировать. Лучше всего использовать сантехнический пресс, имеющий специальный профиль губок. Но, можно воспользоваться и обычными слесарными тисками.
• Ключ. Если приходится делать ремонт «на месте», тиски там не станут. В этом случае понадобится газовый ключ. Он имеет большое расстояние между губками и позволяет жестко зафиксировать трубу.
• Масло. Желательно смазать деталь, чтобы она легче продвигалась по резьбе. В этом случае понадобится смазка, как машинное масло, WD-40, бытовая смазка или технический вазелин.
• Ветошь. После нарезки, обязательно нужно снять всю грязь с резьбы, поэтому после работы она протирается ветошью.

Нарезание внешней резьбы цельной плашкой

Чем нарезать резьбу на трубе? Для этого используется специальный инструмент – плашка.

Плашка – это металлический диск, состоящий из двух групп отверстий: внутренние и внешние (лепестковые).

Внутренние имеют резьбовую насечку, которая и создает прорези на металле. В дорогих версиях резьба производится из твердосплава или покрывается алмазным напылением. Благодаря этому, можно прорезать даже коленую сталь. Но большинство труб производятся из сырого низкоуглеродистого чермета. Ее можно резать обычным закаленным металлом.

Лепестковые отверстия предназначены для отвода стружки. Так как канавки могут быть глубже 1 миллиметра, образуется много отходов, которые нужно удалять, чтобы не забивались резаки.

Для низкоуглеродистых марок стали, подойдут плашки из быстрореза. Они тверже среднестатистического металла в трубах. Для водопровода из нержавейки, понадобятся победитовые леркы.

Как правило, одна планка имеет от 8 до 10 витков. Они расположены в виде конуса. Это требуется для того, чтобы начать резку было просто с помощью менее глубоких витков. Но перепады высоты слишком малы и не нарушают резьбу.

В некоторых наборах находится сразу несколько планок одного размера. Это требуется для черновой и чистовой резки.

Плашка для нарезки резьбы на трубах может быть:

1. Цельной. Имеют высокую точность, так как диск замкнут. Отсутствие движения витков не позволяет нарезке сбиваться. Но из-за монолитности имеется недостаток – быстрый износ резцов.
2. Раздельной. Обладают прорезью от границы диска к его центру. Применяются там, где не нужна высокая точность, так как паз вызывает радиальные движения при работе. Так как имеют небольшую амортизацию, меньше стираются.

Для удобного вращения, используется специальный вороток. Он имеет разъем для установки плашки и стопорные винты. Горизонтально расположены ручки для равномерного давления и верчения.

Процесс нарезания плашкой:

1. Подготавливается трубка. Ее нужно отрезать на необходимую длину, обработать торец, счистить краску и ржавчину.
2. Трубка фиксируется в тисках или газовом ключе. Плашка устанавливается перпендикулярно расширенной стороной конуса. Аккуратными вращениями с нажимом прорезается резьба.
3. Подготовленные витки очищаются ветошью. Если использовалось масло, нужно воспользоваться растворителем.

Использование плашки с держателем трещоткой

Значительно упрощается задача с нарезкой, если использовать ручки-трещетки. Это конструкция с одной ручкой.

Сам корпус состоит из четырех частей:

1. Снизу устанавливается сама плашка. Она фиксируется прижимными болтами.
2. Посередине находится трещетка, к который приварена ручка. Немного выше расположен свитчер для переключения движения.
3. Сверху встроен центроискатель.

Особенно такая конструкция удобна, если ограничено пространство и для двухручного воротка он не пригоден. Трещетка позволяет с большим комфортом производить нарезку. Устанавливая свитчер в положение закручивания, происходит прорезь металла. Отворачивая рычаг назад — срабатывает свитчер и плашка не двигается.

О работе воротка с трещеткой ниже представлено видео.

Применение клупповых плашек

Клупп для нарезки резьбы на трубах – универсальный инструмент, иногда называющийся разборной плашкой. Для подготовки работы необходимо:

1. Резцы установить на посадочные места. Они могут идти в комплекте или покупаться отдельно.
2. После установки метчиков, они сверху пломбируются специальными металлическими пластинами.
3. Головка фиксируется винтами и клупп готов к работе.

Лерка для нарезки резьбы разборного типа обладает высокой проходимостью, прекрасно справляется с повышенными нагрузками и удобна в переноске. Часто их покупают в наборе, где присутствуют все нужные резцы.

Нарезка резьбы с помощью клуппа

В стандартном комплекте, клупп – это несколько головок с резцами и штанга для передачи крутящего момента.

Процесс нарезки прост и не отличается от стандартный плашек. Резцы имеют конусовидную форму, поэтому нет проблем со входом на трубу.

Желательно соблюдать несколько правил для работы с клуппом:

1. Смазка. Для нормального реза нужно использовать масло или смазку. Для легкого отвода стружки, лучше применять солидол или другие густые жидкости, способные легко захватывать металлические обрезки.
2. Центр. Важно, чтобы не была сбита центровка. Так как резцы намного тверже труб, легко скосить нарезку, что приведет к негодности резьбы.
3. Смена вращений. Через каждые пол прокрута, нужно немного проворачивать лерку обратно.

А как быть с внутренней резьбой в трубах

Выше было описано, как нарезать резьбу на трубе. С внутренним резом все немного иначе. В стандартном трубопроводе, это не принято. Обычно используются сгонные соединения, так как закручивания внутрь заужает водопровод. А этом может привести к засору металлами и минералами.

Иногда в магазинах сложно найти переходники для сгона, поэтому его приходится изготавливать вручную. Для этого используются метчики. Снаружи они похожи на болты, но имеют не сплошные, а сегментированные резцы.

Часто продаются парно, для чистовой и черновой работы. В работе они намного проще. Вручную их можно сделать с помощью воротка или шуруповерта.

Не нужно обрабатывать отверстие, снимать заусенцы, но желательно смазывать.

Виды резьб

На данный момент есть несколько стандартов резьбовых соединений, используемых в сантехнике. Перед тем, как нарезать резьбу на трубе – нужно осведомиться в их размерах и типах.

Два вида резьбы могут не соединяться друг с другом, так как угол между вершинами, их длина и высота не позволят комфортно состыковать.

Какие стандарты резьбы используется на трубах

Метрическая резьба

Название связано с тем, что измерение происходит в миллиметрах и размеры указываются в привычных единицах исчисления. Кромка имеет форму равностороннего треугольника.

На территории Евразии это самый распространенный профиль. Считается стандартом, так как большинство сантехнических соединений оборудовано метрикой. Почти весь инструмент для нарезки резьбы на трубах заточен именно под нее.

G Цилиндрическая трубная резьба

Цилиндрическая насечка регламентируется ГОСТ 6357-81. Имеет дюймовый профиль и шаг, распространена в США. Если нужно подвести трубопровод под американское сантехническое оборудование, требуется специальный переходник или нарезка трубы по профилю G.

Буквенное обозначение является условным и означает проход трубы в дюймах.

R трубная коническая резьба

Труба с дюймовым шагом, имеющая конусность 1:16. Обозначение внутренней резьбы – Rc, внешней – R.

Другие стандарты трубных резьб

Кроме вышеописанных категорий, для работы с сантехникой понадобятся и другие размеры.

В некоторых случаях, могут требоваться переходники или инструмент с редкими размерами. К ним относятся:

1. Дюймовая. Измерение происходит в неметрических исчислениях (английская имперская мера). Один дюйм равен 0,0224 метра. Определить это можно по двойным кавычкам после цифры (1” – 2,54 сантиметра). Мера отличается от метрической системы, поэтому для сгона двух видов резьбы нужен переходник.
2. Круглая. Некоторые виды санитарной арматуры оборудованы круглой насечкой. Это различные виды запорных элементов, смесители и краны.
3. Трапецевидная. Резьба с трапецевидными сечением и углом в 30 градусов.

как нарезать внутреннюю и внешнюю трубную резьбу на трубах водопровода

Для сборки современных трубопроводов могут применяться трубы из пластика или металла, при чем для соединения пластиковых труб используется сварочный аппарат. Что касается металлических изделий, то их сборка предусматривает наличие резьбовых фитингов: это обеспечивает максимальную прочность соединения. Для реализации этого способа резьбу потребуется нарезать и на самих трубах.

Какой нужен инструмент

Нарезание резьбы на трубах потребует обязательного наличия следующих приспособлений:

1. Рулетка, карандаш, штангенциркуль. Чтобы собрать трубопровод, необходимо заранее разработать схему. Вначале берется труба с указанной длиной: разметка производится рулеткой и карандашом. Штангенциркулем проводится замер диаметра и подбор подходящих приспособлений. При разметке важно соблюдать значительную точность и аккуратность, так как любое отклонение от заданного размера приводит к нарушению правильности всей конструкции. Как следствие, в таких случаях нередко приходится переделывать весь трубопровод.
2. Болгарка. При помощи данного инструмента осуществляют порезку труб согласно нанесенным меткам. Эти же функции может выполнить и простая ножовка по металлу.
3. Тиски. Во время работы труба должна быть надежно зафиксирована в строго горизонтальном положении.
4. Машинное масло или другая смазка. Для облегчения ручной нарезки резьбы практикуется смазывание инструмента и обрабатываемого участка специальным веществом.
5. Инструменты для нарезки резьбы. Трубную резьбу можно нарезать клуппом, плашкой или метчиком. Какой именно инструмент использовать, зависит от вида нарезаемой резьбы и предпочтений исполнителя. Для разных работ используется различный набор для нарезки резьбы на трубах, в зависимости от ситуации. Наружная резьба нарезается плашкой, удерживание которой осуществляется клуппом или плашкодержателем. Для нанесение внутренней резьбы понадобятся метчики.

Самостоятельное нарезание резьбы

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
2. Чистка участка под резьбу. С того места, где будет нарезаться трубная резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Нарезание резьбы при помощи клуппа

Клупп используют для нарезания наружной резьбы, для чего потребуются следующие операции:

• Подобрать клупп с нужным диаметром. Чтоб провести подбор правильно, нужно обязательно сверяться по штангенциркулю.
• Смазывание внутренней полости клуппа и подготовленного участка на трубе при помощи машинного масла.
• Установка клуппа внутрь трубы, для облегчения вращательных движений. Как правило, такие держатели входят в комплект по нарезке резьбы на трубах. Читайте также: «Как использовать клупп трубный при нарезке резьбы».
• Фиксация трубы в тиски. Это потребуется во время первоначального сбора трубопровода. Если же водопроводную трубу оснащают резьбой во время ремонтных мероприятий, нарезка резьбы осуществляется по месту.
• Установка клуппа на подготовленный участок и начало вращательных движений. Таким образом осуществляется непосредственное нарезание резьбы. После проведения нескольких вращений клупп отводят обратно на 90 градусов, чтобы снять образовавшуюся в результате нарезки стружку. По завершению работы проводится полное удаление масла.

Как нарезать резьбу на трубе возле стены? Если резьба нарезается по месту на трубопроводе, который проходит рядом со стеной, то это может вызвать помехи для вращательных движений. В таком случае приходится каждый раз, когда трубка-держатель упирается в стену, переставлять ее в другое положение. Сам же нарезной инструмент должен оставаться в одном положении.

Нарезание резьбы при помощи плашки

Как нарезать резьбу плашкой на трубе? Плашки бывают круглыми и раздвижными. Круглые плашки могут иметь разный диаметр, в зависимости от диаметра трубы. Что касается раздвижных моделей, с помощью этого универсального инструмента можно обрабатывать трубы разного диаметра: для большего удобства он комплектуется специальным держателем. Большая популярность плашек объясняется их дешевизной. Перед началом работы проводится подготовка трубы по вышеописанной процедуре. Читайте также: «Как выполняется нарезка резьбы на трубах в зависимости от её вида».

Для проведения самой работы по нарезанию резьбы на трубе при помощи плашки предлагается следующая схема:

• Подбор штангенциркулем подходящего плашки с подходящим диаметром.
• Смазывание инструмента и обрабатываемого участка трубы любой смазкой.
• Фиксация плашки внутри специального держателя. Крепление резьбовых лерок (плашек) в держателе должно быть очень прочным. При несоблюдении этого условия наблюдается перекос в нанесении резьбы, что делает место соединения очень ненадежным, вплоть до появления протечек.
• Вращение плашкодержателя в правильном направлении. После проделывания нескольких вращений проделывается та же процедура, что и при использовании клуппа: таким образом появляется возможность убрать образовавшуюся стружку. Для этих целей приспособление нужно немного отвинтить обратно.
• По окончанию работы проводится чистка инструмента и трубы от смазочного материала.

Первая стадия осуществляется черновыми плашками, осуществляющие четкое прорезание трубы, однако точность резьбы в этом случае незначительна. Для окончательной нарезки применяется чистовая плашка.

Нарезка внутренней резьбы на трубах

Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.

Нарезка внутренней резьбы проводиться в таком порядке:

1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
2. Подборка метчика подходящего диаметра.
3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
4. Начало вращательных движений. Их нужно совершать по часовой стрелке.

Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.

Как нарезать резьбу на трубе отопления и водоснабжения: инструменты для нарезки

Перед тем как нарезать резьбу на трубе слесарь или сантехник выполняет ряд операций, от которых зависит качество подобной работы.

И если вы хотите узнать секрет этого процесса, то просто прочитайте нашу статью. В ней содержится подробная инструкция, освоив которую, вы сможете нарезать резьбовые канавки и на внешней, и на внутренней поверхности трубы.

Способы нарезания резьбы на трубе

Перед началом инструктажа мы предлагаем вам небольшой блок теоретической информации. Он связан со способами нарезки трубной резьбы.

Из всех  технологий нарезки резьбы, используемых в современном мире, наибольшим уважением в среде специалистов по трубопроводам пользуются следующие варианты реализации подобного процесса:

• Ручная нарезка с помощью метчика или плашки.
• Механическая нарезка, реализуемая с помощью специальных приспособлений или токарно-винторезных станков.

Ручная нарезка выполняется с помощью особых режущих инструментов – плашки (внешне похожа на шайбы с фигурным вырезом в центре) и метчика (он похож на сверло с зубчатыми краями).

Такая  нарезка используется только в аварийных случаях или при иных нестандартных ситуациях. Ведь пред тем как нарезать резьбу на трубе для отопления и водоснабжения мы должны получить доступ к торцу трубопровода. И если этот доступ затруднен, то никакого другого способа, кроме ручной нарезки, просто не существует.

Механический вариант предполагает возможность задействовать автоматические или полуавтоматические инструменты для нарезки резьбы на трубе. В этом случае вся операция проходит при минимальном участии человека, которому нужно лишь выставить параметры и включить инструмент.

Но хватит теории – давайте перейдем к практической стороне дела.

Нарезка внешней резьбы вручную

Нарезка внешней резьбы на трубе в полевых условиях реализуется с помощью плашки.

Причем сам процесс формирования резьбовой канавки выглядит следующим образом:

• Труба обрезается под прямым углом к плоскости внешней поверхности. Для этих целей можно использовать труборез или «болгарку».
• После обрезки торца  на трубу накручивают плашку. Причем в самом начале используют черновой инструмент, резцы которого лишь формируют профиль. Однако и для такого инструмента нужно чистое и хорошо смазанное пространство. Поэтому отведенную под нарезание резьбы поверхность очищают от краски и грязи.
• После чернового прохода на трубу одевают чистовую плашку, которую придется накручивать на резьбу с помощью плашкодержателя. Поэтому, для облегчения процесса нарезки, участок трубы обильно смазывается машинным маслом. Чистовая плашка накручивается то по, то против часовой стрелки. И такие манипуляции продолжаются до тех пор, пока не будет сформирована вся длина резьбового сгона.
• В самом конце нужно обязательно проверить результат ваших усилий. Для этого используют резьбовые муфты, которые просто накручиваются на трубу.

Нарезка внешней резьбы механическим способом

Нарезка внешней резьбы инструментальным способом предполагает совершенно иной порядок действий. Технологическая карта процесса, в данном случае, зависит от типа инструмента. Так, на токарном станке резьбу нарезают с помощью резьбового резца, который крепится в суппорте аппарата. И перед тем как на трубе нарезать резьбу (с внешней стороны) суппорт с резцом перемещают на край заготовки и задав высоту профиля с помощью поперечной подачи. После чего активируют продольную подачу, замкнув перемещение суппорта на винтовую направляющую. Шаг резьбы контролируется скоростью перемещения суппорта в продольном направлении. Причем продольная скорость  синхронизируется с частотой вращения патрона станка.

Нарезка резьбы на трубах с применением клуппа выглядит немного иначе. Этот инструмент позволяет подобраться к торцу трубы даже в полевых условиях. Ведь клупп это не что иное, как автоматизированный плашкодержатель, который вращает плашку с помощью электрического привода.

Ну а сам процесс нарезки клуппом выглядит следующим образом:

• Режущий инструмент – пластины с гребенчатым профилем на верхней грани – монтируются в головку клуппа. Причем с помощью одной, регулируемой головки можно нарезать несколько типоразмеров наружной резьбы.
• После монтажа пластин в отверстие головки клуппа вставляется труба, которую, в случае необходимости, обездвиживают, зажав тисками или гаечным ключом. Торец трубы нужно обрезать под прямым углом.
• После размещения трубы в клуппе инструмент запускают. И вращающаяся головка нарезает на неподвижной трубе резьбовую канавку.

Такой процесс гарантирует быструю и качественную нарезку резьбы. А малые размеры клуппа превращают его  в идеального помощника слесаря или сантехника.

Нарезка внутренней резьбы вручную

Нарезка внутренней резьбы на трубе в полевых условиях выполняется с помощью метчика.

Причем для нарезки внутренней резьбовой канавки нужно предпринять следующие действия:

• Трубу обрезают болгаркой и зачищают ее внутреннюю часть металлической щеткой.
• В торец трубы вливают немного масла и вставляют черновой метчик. На хвостовик метчика надевают вороток, вращая который мы продвигаем инструмент вглубь трубы, нарезая черновой профиль резьбовой канавки.
• После завершения нарезки чернового профиля все вышеописанные манипуляции проделывают с чистовым метчиком, не забывая смазывать внутренний сгон машинным маслом.

В итоге, вы получаете достаточно качественный резьбовой сгон, для создания которого вам придется приложить массу усилий.

Нарезка внутренней резьбы механическим способом

Нарезка резьбы механическим способом выполняется с помощью токарного станка или обычной дрели. Технология использования токарного станка аналогична способу нарезки внешней резьбы. Только в этом случае для формирования канавки используется внутренний резец или метчик, зажатый в цанговом патроне задней бабки.

Для нарезки внутренней резьбы с помощью дрели или шуруповерта необходимо сделать следующее:

• В патрон дрели вставляется черновой метчик. Дрель переводится на пониженные обороты.
• Инструмент вставляется в обрезанный и смазанный торец обездвиженной трубы. Дрель включается плавным нажатием на клавишу пуска. Метчик ввинчивается в трубу.
• Извлечение метчика осуществляется с помощью реверса дрели.

Этот способ позволяет нарезать внутреннюю резьбу не только быстро, но и качественно. Причем дрель, в данном случае, выступает, как аналог клуппа.

КАК НАРЕЗАТЬ РЕЗЬБУ МЕТЧИКОМ НА ТРУБЕ [таблица, видео, советы]

[Как нарезать резьбу] — актуальный вопрос, т.к. это основной способ для соединения элементов конструкции.

Сделать это вполне можно вручную с помощью специального приспособления.

Разделяют наружную и внутреннюю резку детали, благодаря которой резьбу можно будет установить в отверстии разного типа.

 Способ нарезки зависит от типа материала, с которым вы будете работать.

Особенности процесса, а также описание инструментов, которые для этого нужны, вы найдете в статье, а видео поможет вам справиться с поставленной задачей.

Метчик для нарезки

Метчиком называют слесарно-токарное режущее устройство, сделанное в форме стержня с установленным на нем режущим элементом.

Резчик используют для создания внутренней резьбы в разных металлических деталях, трубе, а также его можно использовать для того, чтобы восстановить поврежденную ранее резьбу.

Резчик имеет рабочую и хвостовую часть. Рабочая часть включает два участка: для резки и для калибровки.

Участок для резки обычно конусообразной формы, он отвечает за непосредственное нарезание резьбы.

На этом участке установлены также резцовые зубья, которые охватывают участок по всей окружности. Участок калибровки отвечает за окончательное формирование детали.

Он выглядит как цилиндр, оснащенный зубьями, и продолжает собой участок для резки.

Он более длинный, а его рабочий элемент разделен канавками, нужными для того, чтобы создавать резцы и выводить стружку.

Количество канавок зависит от размера метчика с клуппом – в устройствах, не превышающих 22 мм, их обычно три. Бывают и специальные метчики, в которых канавки отсутствуют.

В тех устройствах, где они есть, канавки могут иметь прямую, либо винтообразную форму.

Задняя часть метчика имеет цилиндрическую форму, на конце ее находится квадрат, который необходим для возможности фиксации к крепежному инструменту.

Эта часть метчика отвечает за присоединение устройства к ручному держателю или патрону станка.

Метчики с клуппом бывают двух типов: ручной или машинный. Ручные устройства прикрепляются к ручным держателям и предназначены для создания внутренней резьбы.

Машинные аппараты устанавливают на патронные держатели токарных станков.

Перед тем как узнать, как нарезать резьбу метчиком, нужно определиться с ее типом. Резьба, которую можно сделать, может быть разной в зависимости от типа устройства.

Наиболее распространенной формой резьбы является метрическая – ее делают с помощью метрического инструмента.

Для создания резьбы с внутренней стороны водопроводной трубы, а также в трубе отопления, используют специализированные трубные метчики, ими же можно сделать усиленную резьбу в металлических деталях, а не только в элементах отопления.

Для создания конусообразной или дюймовой резьбы, нужно использовать специальный дюймовый метчик, который позволяет делать резьбу наименьшего размера.

Чаще всего можно встретить прочные стальные устройства с клуппом – они наиболее эффективные, прочные и долговечные.

Помимо типа резьбы, метчики отличаются по устройству: они могут быть одиночными или комплектными.

Последние применяют для создания резьбы в несколько заходов. Обычно в комплект входит два метчика, один из которых называют чистовым, а второй – черновым.

В некоторых случаях сюда добавляется еще метчик для средней обработки. Количество деталей в комплекте всегда указано сзади, на части хвоста.

Комплектные метчики не одинаковы, они имеют разные формы зубьев: черновой имеет форму зуба трапеции, средний – треугольную, вершина у которой закруглена, а у чистового – это стандартный треугольник, имеющий острую вершину.

Нарезка резьбы заключается в создании выступа в отверстии, при этом линия выступа должна иметь винтовую форму.

Выступ возле стены в отверстии должен соответствовать заданным параметрам, чтобы резьбу можно было использовать: он должен иметь правильные шаг, подъемный угол, внешний и внутренний диаметр и т.д.

Также важным параметром является глубина, которую определяют, исходя из диаметра резьбы внутри и снаружи на трубе.

Вариантов, как правильно нарезать резьбу, может быть несколько.

Видео:

Направление резьбы в трубе может быть разным, в зависимости от необходимости: она может быть направлена вправо, при этом выступ развивается по часовой стрелке, либо иметь левую направленность, тогда выступ будет следовать против часовой стрелки.

Существует две возможных формы профиля: прямоугольная или треугольная, а также специальные дополнительные формы, но их используют в основном на производстве, и почти никогда в домашних условиях.

Выбор метчика и нарезка

Выбирают метчик в зависимости от резьбы, которая необходима, а также ее назначения (резьба может отличаться по форме профиля, шагу резьбы, допускам).

Для выбора метчика существует таблица, в которой отражены классы точности – в соответствии с ними нужно выбирать, какой тип метчика приобрести – комплект, или же одиночный инструмент.

Важный фактор, из которого стоит исходить при выборе метчика – необходимая точность нарезания профиля.

Разные инструменты имеют разную чистоту обработки резательного элемента, и это тоже нужно учитывать.

Металл, с которым вы будете работать, напрямую влияет на метчик, который для этого понадобится.

На алюминии потребуется угол заточки не менее 25 градусов, на чугуне и меди будет достаточно до 5 градусов, а на стали – до 10 градусов.

Для изготовления самого метчика используют чаще всего обычную или высокопрочную сталь. При выборе нужно ориентироваться на диаметр в отверстии, в котором будет делаться резьба.

Перед созданием резьбы в алюминии, чугуне или другой металлической детали нужно сделать отверстие. Оно может быть сквозным или глухим, в зависимости от необходимости.

Отверстие может иметь любой диаметр, важно только, чтобы оно было меньше, чем будущая резка. Сверло для отверстия лучше всего выбирать, руководствуясь размером резьбы.

Видео:

Существует специальная таблица, где отражен рекомендуемый диаметр сверла в соответствии с размером резьбы, рекомендуется ознакомиться с ней, прежде чем приступать к работе.

Если на чугуне или алюминии требуется сделать крупную резьбу стены, то выбирать диаметр под отверстие следует, умножив диаметр резьбы на 0.8, таким образом, вы получите значение, которое будет максимально возле требуемого размера.

Создание отверстия для внутренней резьбы дается не вручную, а с помощью специального сверлильного станка, либо электродрели.

В случае использования дрели, заготовку нужно предварительно зажать в тиски, чтобы место сверления было точно там, где нужно.

При сверлении сверло должно быть расположено строго вертикально и не отклоняться от заданной плоскости.

Чтобы работать метчиком было проще, с верхней кромки можно снять фаску – тогда устройство будет входить легче.

Сделать это можно с помощью сверла, имеющего больший диаметр, либо напильника. После окончания работ, отверстие нужно очистить от стружки.

Особенно тщательно нужно сделать это в глухом отверстии, иначе нарезать качественно не получится.

Перед сверлением деталь, с которой вы будете работать, нужно плотно закрепить с помощью тисков, при этом фаска должна находиться сверху, а ось сделанного вами отверстия должна быть расположена по отношению к столу перпендикулярно.

Метчик нужно зафиксировать в гнездо воротка, а затем ввести его в фаску заготовочного отверстия. Вводится устройство всегда вертикально.

Видео:

После этого метчик нужно сильно прижать к заготовке (лучше обеими руками) и начать вращать его по направлению часовой стрелки.

Нельзя допускать резких движений или остановок: вращать устройство нужно медленно и равномерно, но при этом работать с нажимом.

Работать метчиком нужно в следующей последовательности: сначала два поворота вперед, затем пол оборота назад и далее снова вперед. Таким методом происходит обработка всего отверстия в трубе.

Во время резки метчик нужно время от времени охлаждать.

Для разных металлов используются разные способы охлаждения: для алюминия будет эффективен керосин, для меди – скипидар, для прочих металлов – специальная эмульсия, а при резке в чугуне охлаждение устройства не требуется.

Для внутренней нарезки лучше всего использовать комплекты метчиков.

Работа происходит следующим образом: сначала нужно сделать черновую резьбу, затем воспользоваться средним метчиком, который пропускается через отверстие, а затем формируется окончательная резка с помощью чистового метчика.

Подобная последовательность является оптимальной для наилучшего качества обработки, поэтому рекомендуется не пропускать никакое из трех устройств, иначе качество резьбы в трубе будет заметно хуже.

Все этапы процесса нарезки вы можете увидеть на видео – в этом процессе нет ничего сложного, самое главное – правильно выбрать диаметр и соблюсти последовательность работ, а также помнить, как работать с тем или иным видом металла.

В этом случае вы получите качественную резьбу в трубе, которую можно будет использовать для соединения любых деталей.

Видео:

Держатель для душа – слишком длинная нить выходит из стены

Я переехал в новый дом, и душевая лейка в одной из душевых недавно оторвалась от стены душа. Похоже, что резьбовая труба выступает слишком далеко от стены душевой кабины, и, таким образом, предыдущий владелец использовал какой-то вид клея, чтобы прикрепить душевую консоль к стене душевой кабины (на фотографиях вы можете увидеть некоторые резкие желтоватые штрихи).

Я хочу снова прикрепить держатель для душа к стене душа, но надеюсь, что есть более подходящий метод, чем использование клея.Я бы очень признателен за совет по следующим 3 возможным вариантам:

1) Замените душевой кронштейн на новый душевой кронштейн нормального диаметра, который подходит к стандартному фланцу или розетке душевого кронштейна. Но если это произойдет, я все еще обеспокоен тем, что фланец / накладка не будет прилегать заподлицо со стенкой душа из-за выступающей трубы с резьбой.

2) Постарайтесь найти фланец / розетку для душа, которая будет работать с кронштейном / головкой для душа причудливой формы на фотографии. Я не могу найти никакой информации об этом типе держателя для душа и понятия не имею, какой тип фланца / накладки подойдет.

3) Постарайтесь обрезать трубу с резьбой до нужного размера, чтобы фланец / накладка располагалась заподлицо со стеной, хотя мне также нужно убедиться, что на трубе достаточно резьбы, чтобы сделать такой разрез.

Есть другие предложения?

ОБНОВЛЕНИЕ ОТВЕТА НА ВОПРОСЫ:

Спасибо за быстрый ответ! Округ – США (Сиэтл, Вашингтон). Я снял держатель для душа со стены душа, чтобы получить более качественные фотографии и узнать больше.Трубка с резьбой, выходящая из стены, представляет собой стандартный патрубок диаметром около 2 см (около 3/4 дюйма) и, вероятно, длиной около 3 дюймов. Я говорю, вероятно, потому что я не смог открутить его от держателя для душа, но я смог открутить весь узел от водопровода за стеной. Новые фото ниже. Теперь я думаю, что мне нужно просто купить более короткий ниппель и новый душевой фланец / накладку и держатель для душа – как вы думаете?

ОБНОВЛЕНИЕ ПОСЛЕ УСТАНОВКИ НОВОГО ДУШЕВОГО ДУША

Итак, я установил сегодня новый держатель для душа (фото ниже) и у меня есть несколько дополнительных вопросов:

1) В конце концов, я решил не использовать ниппель для латунной трубки и соединил новую хромированную душевую консоль непосредственно с резьбовой трубкой в ​​душевой стене (предварительно обмотав резьбу новой тефлоновой лентой).Можно ли это сделать или мне нужно использовать латунный удлинитель для ниппеля, чтобы обеспечить правильную / надежную посадку?

2) Держатель для душа качается (это еще одна причина, по которой, я полагаю, предыдущий владелец использовал клей, чтобы прикрепить держатель для душа к стене). Я предполагаю, что это связано с тем, что угловой соединитель за плиткой имеет , а не , который был надлежащим образом установлен на шпильке. Есть предложения по стабилизации держателя для душа, чтобы он не двигался? Единственное, что я мог придумать, – это использовать расширительную форму за душевым фланцем.

Как построить стеллаж из оцинкованной трубы | инструкции

Найдите секцию трубы из оцинкованной стали, а не секцию черной (BLK) трубы, в местном хозяйственном магазине.

Определите выбор диаметра трубы. Удерживайте трубу диаметром 1/2 дюйма рядом с трубой диаметром 3/4 дюйма. Что лучше будет смотреться на кухне? Примечание. Размер 1/2 дюйма будет достаточно прочным, даже для тяжелых чугунных сковородок и чугунных голландских духовок. Резьбовые оцинкованные стальные трубы бывают разной длины с предварительно нарезанными концами (часто называемые трубными ниппелями).Если на складе нет трубных ниппелей наиболее распространенной длины (16, 24 и 30 дюймов), попросите продавца отрезать трубу до нужной длины и иметь резьбу на обоих концах. Более короткие трубные ниппели часто встречаются в различные популярные длины (от 2 до 12 дюймов). Выберите два коротких оцинкованных патрубка для труб, которые соответствуют измеренной глубине от стены. Легко запутаться и ошеломить, глядя на семифутовую стеллаж с гальванизированными сантехническими принадлежностями, упакованными в маленькие коробки. Не торопитесь.Не забудьте совместить оцинкованные фланцы пола и оцинкованные колена под углом 90 градусов с резьбой выбранного размера трубы. Возьмите пакет шурупов для крепления фланца к стойке (стойкам) и мешок шурупов для крепления к гипсокартону. Рядом с винтами вы найдете ребристые пластиковые анкеры, которые можно вставить в пилотные отверстия, которые вы просверливаете в гипсокартоне. S-образные крючки завершат список покупок.

Крючки S бывают разных размеров, как по длине, так и по ширине крючка. S-образные крючки на 2 1/2 и 3 дюйма открываются для установки на оцинкованную трубу 3/4 дюйма без каких-либо изменений.S-образный крюк размером 2 дюйма открывается для установки на трубу 1/2 дюйма. Если предпочтительнее крючок меньшего размера, S-образный крюк можно модифицировать и открывать в соответствии с размером трубы с помощью тисков и плоскогубцев. Будьте осторожны, чтобы не надрезать и не поцарапать S-образный крючок плоскогубцами.

Примечание. Если выбранное пространство стены кухни имеет стойку посередине ширины, дизайн будет немного изменен. Помните, что по крайней мере один фланец должен соединяться с каркасом стены. Чтобы изменить дизайн, нанесите карандашом отметку в центре каркаса стены (наилучшая оценка).От отметки стойки стены измерьте расстояние по горизонтали до правого и левого концов стойки. Следует приобрести оцинкованный тройник с тремя резьбовыми отверстиями. Помимо оцинкованной Т-образной формы, вам потребуются три напольных фланца, три коротких трубных ниппеля желаемой глубины и две длины стойки для горшка, оба конца которых будут ввинчиваться в Т-образную и соответствующие колена на 90 градусов. Эти две длины трубы стойки для горшков, возможно, придется разрезать и нарезать резьбой в магазине, в зависимости от размеров стойки.

Работа со стальными трубами – Экстремальные инструкции

Скорее всего, если вашему дому больше 30 лет, у вас есть стальные трубы.Эти стальные трубопроводы могут использоваться для трубопроводов водоснабжения или газопроводов.

Однако в наши дни для сантехники выбирают пластик или медь. Медь, жесткая или трубчатая, на сегодняшний день является самым популярным трубопроводом, который за последние три десятилетия использовался в жилых системах. Пластик довольно хорошо заменил железную трубу для бытовых канализационных, сточных и вентиляционных систем.

Традиционная линия подачи газа после точки подачи снабжалась средним давлением 7 дюймов водяного столба (1/4 фунта на кв. Дюйм) по стальной трубе Schedule 40 («черный чугун»).Системы труб из черного чугуна дороги в установке из-за количества необходимых муфт и фитингов, а также из-за увеличения затрат на рабочую силу. В наши дни многие газовые компании также переходят на полужесткие трубы, а не на жесткие стальные трубопроводы. И новая гибкая система трубопроводов из нержавеющей стали, называемая гофрированными трубками из нержавеющей стали (CSST), быстро набирает популярность. Однако это может быть установлено только профессионалами.

Однако вы можете захотеть отремонтировать старые линии подачи в вашем доме из традиционных материалов или расширить пропан или природный газ на новые вещи, такие как внешние кухни, барбекю или газовые дрова в камине.CSST нельзя использовать в контакте с землей, в отличие от черного чугуна и оцинкованных стальных труб, которые легко доступны в большинстве хозяйственных магазинов и домов снабжения. Оба работают и устанавливаются одинаково. Одним из преимуществ является то, что эти трубы доступны с разной длиной с резьбой и фитингами, необходимыми для их соединения. Кроме того, многие хозяйственные магазины разрезают трубу на нужную длину и продевают резьбу на концах. Один из основных недостатков работы с любым материалом – он относительно тяжелый по сравнению с другими материалами.И, будучи жесткими, их не так просто установить, как полужесткие и гибкие трубки. Для работы со стальными трубами также требуются специальные инструменты, в том числе трубные тиски, резак, развертка и матрица для нарезания резьбы в соответствии с размером трубы. Однако вы можете арендовать необходимые инструменты.

Черные стальные и оцинкованные трубы доступны в строительных магазинах в предварительно нарезанных отрезках с предварительной резьбой. Некоторые хозяйственные магазины могут нарезать и нарезать нить по вашему желанию.

Оба материала используются с литыми фитингами и муфтами для соединения секций или отрезков по мере необходимости.

Нарезание и нарезание резьбы

Если вы не можете приобрести детали необходимой длины с готовой резьбой, вам нужно будет разрезать трубу и нарезать резьбу. Чрезвычайно важно, чтобы разрез был ровным и ровным. Сначала надежно закрепите трубу в тисках для труб или прочных настольных тисках. Затем используйте вращающийся труборез, чтобы отрезать нужную длину. Чтобы использовать резак, поместите его на трубу и затяните ручку с накаткой до тех пор, пока отрезной диск не коснется трубы. Нанесите немного масла для резки или даже легкого автомобильного масла и слегка затяните инструмент на трубе.Сделайте пару оборотов вокруг трубы. Поверните ручку с накаткой для дальнейшего затягивания и сделайте еще пару оборотов, снова смазывая маслом. Продолжайте затягивать, поворачивать и смазывать, пока труба не прорежется. Используйте развертку, чтобы сгладить внутреннюю кромку среза трубы.

Для работы с трубой требуются специальные инструменты, большинство из которых можно взять напрокат. Сюда входят подставка для трубных тисков и вращающиеся труборезы.

Механическая ножовка, такая как показанная модель Milwaukee, также может использоваться для создания прямого квадратного пропила, подходящего для нарезания резьбы.

Затем внутренняя часть пропила сглаживается разверткой.

Затем наденьте резьбонарезной штамп на конец трубы. Нарезание начинается с тонкой резьбы на матрице, и снова необходимо использовать смазочно-охлаждающее масло для смазки трубы и матрицы. Поверните ручку матрицы по часовой стрелке на пол-оборота, а затем немного поверните ее назад, чтобы выбросить металлическую стружку. Остановите резьбу чуть меньше толщины матрицы. Внутренняя резьба или резьба, расположенная далеко от конца трубы, не обрезана так глубоко, что обеспечивает конусность, которая создает более плотное соединение.Выньте трубу из тисков, поставьте ее на торец и постучите по ней, чтобы удалить металлическую стружку или частицы, которые могут застрять внутри. Затем счистите масло мягкой тряпкой. Будь осторожен; нитки очень острые и могут порезать руки.

На трубу необходимо нарезать резьбу с помощью резьбонарезного инструмента, диаметр которого соответствует диаметру трубы.

Затем резьбовые части соединяются с помощью муфт или фитингов. На резьбу каждого стыка необходимо нанести уплотнительный материал. Это может быть либо тефлоновая лента, либо компаунд для трубной резьбы, например, производимый Hercules.При наличии уплотнительного материала вручную затяните трубу и муфту или фитинг. Затем с помощью трубных ключей, один на трубе и один на фитинге, затяните еще полтора витка. Стальные трубы тяжелые и должны иметь хорошую опору, особенно на каждом стыке или соединении. Используйте обвязку вокруг трубы, прикрепленную к балкам пола или другим конструктивным элементам, чтобы удерживать трубу на месте и предотвращать провисание.

ВНИМАНИЕ: Чрезвычайно важно проверить все соединения на герметичность.Используйте немного воды, смешанной с средством для мытья посуды, и мягкой кистью нанесите раствор на все стыки. Любые образовавшиеся пузыри указывают на утечку. Отключите газ, снова затяните соединение и проведите повторную проверку.

На резьбу накладывается тефлоновая лента или трубная резьба.

Муфта или фитинг повернуты на место. В этом случае труба все еще удерживается в тисках. При выходе из тисков на трубе необходимо использовать второй гаечный ключ.

Одной из наиболее распространенных работ по ремонту сантехники является замена участка протекающего оцинкованного водопровода.Во многих случаях это просто означает замену фитинга или муфты, поскольку большинство утечек происходит именно в этих областях. Перекройте подачу воды и откройте кран, чтобы слить воду из линии. Используйте два трубных ключа среднего размера, чтобы отсоединить фитинг от трубы. В большинстве случаев это потребует некоторых усилий, потому что старые нити заржавели вместе. Затем установите новые фитинги, используя герметик для стыков труб или тефлоновую ленту, чтобы загерметизировать резьбу. Если труба повреждена между двумя фитингами, воспользуйтесь сабельной пилой, чтобы разрезать трубу в месте разрыва или утечки, а затем с помощью гаечных ключей удалите две секции поврежденной трубы.Купите два отрезка трубы с резьбой и штуцер или нарежьте трубу и нарежьте ее самостоятельно. Длина двух труб и штуцера должна быть такой же, как длина заменяемого участка трубы. Чтобы определить точную длину, измерьте между гранями оставшихся фитингов и прибавьте один дюйм. Это учитывает длину, необходимую для ввинчивания в фитинги. Вставьте секции труб в фитинги и муфту и снова затяните на месте. Снова включите воду и проверьте, нет ли утечек.

Современные материалы

Мягкие медные трубки в наши дни также широко используются в газопроводах.С ним легче работать, а гибкость повышает безопасность. По данным Американской газовой ассоциации, он допускает некоторое движение без поломки, а при изгибе до точки поломки имеет тенденцию частично обжиматься. И он содержит меньше фитингов, с меньшими возможностями утечки. Для медных трубок требуются менее дорогие инструменты, и они более удобны в использовании. Резак для труб используется для обрезки трубок, а инструмент для развальцовки – для создания расширяющегося или «выпуклого» конца, над которым используется развальцованная гайка для крепления к фитингу.Тефлоновая лента обычно используется для герметизации резьбы. Материал CSST установить еще проще. Его просто вставляют между двумя точками, разрезают по длине и добавляют фитинги. Поскольку материал очень гибкий, а фитинги есть только на концах, он также безопаснее.

Гибкие медные трубки в наши дни также используются во многих случаях для линий водоснабжения и газоснабжения.

---

Рекомендуемые статьи

Узнайте, как снимать и устанавливать различные носики ванны

Справочная информация о базовых типах носика ванны

Изливы ванны могут нуждаться в замене по нескольким распространенным причинам:

• дивертор может износиться и больше не блокировать поток воды, отводящей воду в душевую насадку
• резьба, соединяющая излив с трубой, может корродировать или трескаться, позволяя воде стекать по трубе и капать внутрь стены, вызывая повреждения
• покрытие на изливе может разъесть или отслоиться, или покрытие может просто нуждаться в обновлении, если вы решите заменить какие-либо другие приспособления в ванной комнате

Замена обычно является лучшим вариантом для каждой из этих проблем, и это довольно просто.Перед заменой излива ванны вам необходимо определить, какой тип излива у вас есть и какой вам нужно будет заменить. Существует два основных типа изливов ванны: с переключателем типа , который позволяет направлять поток воды либо в излив ванны, либо в душ с переключателем прямо на изливе ванны, и с переключателем без переключателя типа , который течет только из носик ванны в ванну. Внутри этих двух типов есть разные варианты крепления: надвижной с установочным винтом или резьбовой.

---

Как определить, какой тип излива ванны у вас уже есть

1. Возьмите фонарик и загляните под носик ванны, пока он еще прикреплен к стене. Если вы видите крошечный винт на нижней стороне носика, у вас есть съемный носик с установочным винтом.


2. Если нет установочного винта, у вас есть носик ванны с резьбой. При желании вы можете снять носик ванны, повернув его против часовой стрелки, чтобы увидеть, как имеет резьбу имеющийся носик, но рекомендуется оставить носик включенным, если вам может понадобиться использовать ванну до того, как придет новый носик.

Накладные носики

Надвижной излив для ванны в стиле имеет установочный винт, который представляет собой небольшой винт, расположенный на дне излива ванны. Носик ванны скользящей посадки предназначен для надевания на медную трубу 1/2 дюйма без использования какой-либо резьбы. При использовании этого типа носика конец меди, который будет использоваться, не должен иметь заусенцев или неровных краев.

Горловина с резьбой

Носик бака с резьбой не имеет установочного винта и откручивается от ниппеля или трубы.Это будет либо носик с передней резьбой, либо носик с задней резьбой.

• Излив ванны с резьбой на переднем конце можно использовать либо с клапаном ванны без душа, либо с клапаном ванны, у которого в клапан ванны встроен переключатель душа.
• Концевой излив на стене (также называемый изливом с задней резьбой) обеспечивает дополнительное удобство, поскольку он может быть подсоединен к патрубку излива ванны (1/2 дюйма или 3/4 дюйма) на стенном конце излива с помощью втулка Celcon. Изливы с задней резьбой можно использовать как для новых, так и для реконструируемых конструкций.Доступны несколько моделей с обычным переключателем у стены или со специализированным выпускным приспособлением, позволяющим использовать ручной душ или ванну с подъемником для открытых душей.
• Телескопический излив – это также тип излива с резьбой для ванны, который обеспечивает гибкость во многих случаях установки, позволяя регулировать, обычно до 1 дюйма, для готовой стены. Телескопический излив прикрепляется к 1/2 “или 3/4” ниппель с втулкой Celcon.

Изливы ванны с латунными переходниками – резьбовые или надвижные

• Некоторые носики ванны могут выглядеть как носики с резьбой, но на самом деле они навинчиваются на латунный переходник, который устанавливается на трубу.
• Существует два типа латунных переходников: переходник с резьбой IPS (размер железной трубы) 1/2 дюйма или надвижной переходник с номинальным внутренним диаметром 1/2 дюйма ( CTS ), в зависимости от исходного типа излива ванны. куплен. Некоторые латунные переходники изготавливаются с резьбовым переходником 1/2 дюйма IPS (размер железной трубы) с надвижным фитингом номинального внутреннего диаметра 1/2 дюйма ( CTS ) за пределами внутренней резьбы.
• Резьбовой переходник IPS 1/2 дюйма может быть нарезан на гальванизированные, латунные, нержавеющие и другие трубы с резьбой NPT (National Pipe Thread Taper). Эти переходники также можно использовать на медных трубках, протягивая переходник на медную трубу. . Медная труба проталкивается в переходник через резьбу, где находится гладкий, плотно прилегающий фитинг.
• Надвижной адаптер с номинальным внутренним диаметром 1/2 дюйма ( CTS ) скользит по медной трубке и прикрепляется к медной трубке путем затягивания установочного винта или может быть припаян / припаян к трубке.
• После того, как латунный переходник прикреплен к трубе, носик ванны навинчивается на переходник. Сам носик бака имеет внутреннюю пластиковую сердцевину с крупной резьбой, которая соответствует наружной резьбе латунного переходника, что позволяет изливу бака иметь пространство для регулировки вперед или назад в зависимости от положения переходника на трубе.

---

Снятие и установка изливов ванны

Посмотрите наше полезное видео, в котором объясняются различные типы изливов ванны и приемы установки, или продолжайте читать, чтобы получить более подробные инструкции.

Как снять носик съемной ванны

Шаг 1: Удалите все уплотнения вокруг стенки носика ванны с помощью шпателя или бритвы.

Шаг 2: Найдите установочный винт, который обычно находится на нижней стороне излива, близко к стене. Часто они очень маленькие, поэтому вы можете использовать фонарик, чтобы найти винт.

Шаг 3: Определите, какой инструмент вам понадобится для удаления винта; для большинства потребуется шестигранный ключ / шестигранный ключ, для некоторых можно использовать небольшую отвертку с крестообразным шлицем или плоскую отвертку.Ослабьте винт, стараясь не уронить его в канализацию.

Полезный совет: Оберните мочалку над сливом ванны перед ослаблением установочного винта, чтобы винт не упал в слив.

Шаг 4: Ослабив установочный винт, обеими руками потяните носик ванны прямо от стены. Если это было какое-то время, это может быть немного упрямым. В таком случае можно попробовать слегка повернуть носик при вытягивании.

Советы: Перед тем, как повернуть носик, убедитесь, что установочный винт полностью ослаблен.Если установочный винт все еще затягивается на трубе при повороте излива, вы можете повредить трубу, выходящую из стены. Если он действительно упрямый, вы можете вставить отвертку или гаечный ключ в отверстие носика ванны, чтобы усилить усилие, и поверните носик, чтобы ослабить его. Однако старайтесь не шевелить изливом и трубой, потому что слишком сильное сотрясение может вызвать проблемы с водопроводом в стене.

Как установить носик со съемной ванной

Шаг 1. Убедитесь, что труба, идущая от стены, имеет правильный размер.Для надвижных изливов ванны ваша медная труба должна иметь длину минимум 1 дюйм и максимум 2-7 / 8 дюймов в длину, в зависимости от излива ванны. Перед покупкой и установкой ознакомьтесь со спецификациями производителя, чтобы убедиться, что у вас есть подходящая длина для вашего излива. Если ваша труба короче минимальной длины, вам может понадобиться переходник, чтобы приспособить новый носик. Если он длиннее, возможно, вам придется немного обрезать трубу.

Шаг 2: Очистите трубу, идущую от стены, если на трубе есть налет.Если на конце есть заусенцы или неровности, используйте наждачную бумагу, чтобы сделать трубу гладкой.

Полезный совет: Для медных труб, проложенных через стекловолокно или тонкие стенки, использование нажимной контргайки из нержавеющей стали может закрепить и зафиксировать медную трубу на месте. Вы можете найти эти нажимные контргайки из нержавеющей стали здесь.

Шаг 3: Сдвиньте носик ванны на трубу, пока носик ванны не коснется стены. Затем закрепите носик, затянув установочный винт.

---

Как снять носик резьбовой ванны

Шаг 1. Используйте большой трубный ключ, чтобы снять носик, закрепив ключ над носиком ванны и повернув его против часовой стрелки, чтобы ослабить.Снять носик ванны с резьбой так же просто, как просто отвинтить его!

Как установить носик для ванны с резьбой

Шаг 1. Убедитесь, что ваш новый излив такой же длины, как и старый, чтобы избежать необходимости регулировать трубы или использовать переходник.

• Если у вас есть носик с резьбой FRONT-END , измерьте от стены до конца ниппеля , чтобы получить соответствующий размер.
• Если у вас есть носик с резьбой WALL-END , длина резьбового ниппеля должна быть не более 1/2 дюйма .
• Если у вас есть носик с резьбой TELESCOPING , ваш сосок должен иметь длину не более 1–3 / 8 дюйма в длину.

Шаг 3. Нанесите силиконовый герметик по краю стыка трубы со стеной, чтобы вода не капала за излив и не попадала в стену душа.

Шаг 4: Навинтите носик на трубу, начните медленно, чтобы не перекрещивать резьбу. Затяните до упора и обязательно выровняйте носик по вертикали с остальными приспособлениями.

---

Как снять носик надвижной ванны с латунного адаптера

Шаг 1: Удалите все уплотнения вокруг стенки носика ванны с помощью шпателя или бритвы.

Шаг 2: Отвинтите носик бака против часовой стрелки до тех пор, пока носик бака не снимется с латунного переходника.

Шаг 3: Используйте шестигранный ключ 1/8 дюйма и ослабьте винт с внутренним шестигранником против часовой стрелки. Винт с внутренним шестигранником не нужно полностью вынимать из латунного переходника, его достаточно ослабить, чтобы позволить латунному переходнику соскользнуть с медной трубы.

Полезный совет: Оберните мочалку над сливом ванны перед ослаблением установочного винта, чтобы винт случайно не упал в слив.

Шаг 4: Ослабив установочный винт, обеими руками потяните латунный переходник прямо от стены. Если это было какое-то время, это может быть немного упрямым. Если это так, вы можете попробовать повернуть латунный адаптер немного влево или вправо, когда вы тянете.

Специальное примечание: Если ваш трубопровод медный, и вы не можете найти установочный винт, и вы можете видеть, что медная труба проталкивается внутрь латунного переходника за пределы внутренней внутренней резьбы, которая может быть у латунного переходника, то латунный переходник был припаян. на медную трубку.Некоторые латунные переходники имеют внутреннюю трубную резьбу 1/2 дюйма и разработаны с фитингом для запотевания за резьбой. Для разогрева латунного переходника для ослабления припоя потребуется горелка. В этой ситуации вам понадобится пара изолированных длинных плоскогубцами, чтобы удерживать латунный переходник, пока вы его нагреваете, чтобы вынуть его, не обжигая руки. Подготовьте кастрюлю с холодной водой, чтобы вставить латунный переходник, чтобы он охладился.

Как установить латунный переходник (с установочным винтом) Надвижной носик для ванны

Шаг 1: Убедитесь, что труба, выходящая из стены, имеет 1/2 дюйма номинального (внутреннего диаметра) наружного диаметра 5/8 дюйма и выступает из готовой поверхности стены на 2–4 дюйма.Убедитесь, что на трубке нет вмятин, глубоких царапин, перегибов и перегибов. Это может помешать правильному подключению адаптера к трубке. Обрезанный конец трубки также не должен иметь заусенцев внутри и снаружи, а край не должен скатываться внутрь от тупого резака для труб.

Шаг 2: Наденьте латунный переходник на трубку так, чтобы конец с резьбой касался готовой поверхности стены. Затягивайте установочный винт до тех пор, пока латунный переходник не будет надежно закреплен и не сможет вращаться на трубе. Внимание: чрезмерная затяжка установочного винта может вызвать вмятину на трубке.

Шаг 3: Вручную затяните носик ванны на латунном переходнике. Будьте осторожны, чтобы не повредить уплотнительное кольцо на внешней стороне латунного переходника. Затягивайте носик ванны, пока он не коснется готовой поверхности стены.

Шаг 4: Затяните носик как минимум на один дополнительный оборот или до тех пор, пока не будет устранена вся слабина между носиком ванны и стеной.

---

Как установить носик для ванны с переходником для пота / пайки и латуни

Шаг 1: Убедитесь, что труба, выходящая из стены, имеет 1/2 дюйма номинального (внутреннего диаметра) внешнего диаметра 5/8 дюйма и выступает из поверхности готовой стены примерно на 3-1 / 2 дюйма.Убедитесь, что на трубке нет вмятин, глубоких царапин, перегибов и перегибов. Это может помешать правильному подключению адаптера к трубке. Обрезанный конец трубки также не должен иметь заусенцев внутри и снаружи, а край не должен скатываться внутрь от тупого резака для труб.

Шаг 2: Снимите уплотнительное кольцо с латунного переходника.

Шаг 4. Нанесите флюс на трубу и на внутреннюю часть латунного переходника и наденьте латунный переходник на трубу так, чтобы конец с резьбой (сторона стены) находился на расстоянии от 1/2 дюйма до 1-1 / 4 дюйма. с готовой поверхности стены.

Шаг 5: Подайте тепло и припаяйте переходник к трубе. Поместите источник тепла в то место, куда должен стекать припой. Следите за тем, чтобы припой не попал в канавку для уплотнительного кольца и прилегающий к ней внешний диаметр канавки.

Шаг 6: Охладите переходник и трубу водой или влажной тряпкой и убедитесь, что канавка для уплотнительного кольца чистая.

Шаг 7: Отрежьте лишнюю медную трубу так, чтобы длина медной трубы не превышала 3-1 / 2 дюйма от готовой стены.

Шаг 8: Вставьте уплотнительное кольцо обратно в канавку на латунном переходнике.

Шаг 9: Вручную затяните носик ванны на латунном переходнике. Будьте осторожны, чтобы не повредить уплотнительное кольцо на внешней стороне латунного переходника. Затягивайте носик ванны, пока он не будет плотно прилегать к готовой поверхности стены. Между изливом и стеной не должно быть места.

---

Как установить носик для трубки с резьбовым латунным переходником 1/2 “

Шаг 1: Установите ниппель размером с железную трубу 1/2 “так, чтобы конец ниппеля выступал из поверхности готовой стены на расстояние от 1/2” до 1-1 / 4 “

Шаг 3: Затяните адаптер вручную на трубе соска.Завершите затяжку адаптера стандартным трубным ключом примерно на 3 оборота до плотного прилегания. Не затягивайте слишком сильно. Будьте осторожны, чтобы не повредить уплотнительное кольцо или канавку для уплотнительного кольца. Задняя часть латунного переходника (наружная наружная резьба) не должна выступать более чем на 1 дюйм от поверхности готовой стены.
Примечание. Если ниппель трубы выступает максимум на 1-1 / 4 дюйма, как описано в шаге 1, латунный переходник будет нарезан приблизительно на 1/2 дюйма, оставляя заднюю часть латунного переходника менее чем на 1 дюйм от стены.

Шаг 4: Навинтите носик бака на латунный переходник от руки. Будьте осторожны, чтобы не повредить уплотнительное кольцо на латунном переходнике. Продолжайте вручную затягивать носик ванны до тех пор, пока он не будет плотно прилегать к готовой поверхности стены. Между изливом и стеной не должно быть места.

Как использовать ленту для сантехника

Лента водопроводчика рекомендуется использовать с большинством резьбовых соединений, не имеющих встроенного резинового уплотнения. Это также помогает смазать соединение, делая резьбу немного более гладкой, и помогает предотвратить прилипание труб, когда вы хотите разобрать соединение.Ленту водопроводчика очень легко использовать, но есть правильный и неправильный способ ее нанесения.

Что такое лента сантехника?

Лента для сантехников, которую часто называют тефлоновой лентой (политетрафторэтилен или ПТФЭ), помогает получить водонепроницаемое уплотнение на резьбовых соединениях труб.

Смотреть сейчас: Как использовать ленту для сантехника

Правильное использование

Уловка, чтобы правильно натянуть ленту водопроводчика, состоит в том, чтобы намотать ее на трубу в правильном направлении. Когда труба превращается в фитинг, трение сопряженной резьбы должно работать для затягивания ленты вокруг трубы, а не работать против нее, распутывая или скручивая ленту.Поэтому вы наматываете ленту на трубу в направлении, противоположном тому, как труба превращается в фитинг. Вот основные шаги:

1. Очистите наружную резьбу на конце трубы чистой тряпкой.
2. Наденьте конец сантехнической ленты на вторую резьбу от конца трубы и удерживайте ее пальцем или большим пальцем. Лента должна лежать ровно (не скручиваясь) по резьбе и проходить перпендикулярно длине трубы.
3. Начните наматывать ленту вокруг трубы в направлении, противоположном направлению поворота трубы.
4. Сохраняйте натяжение ленты, чтобы она плотно прилегала к трубе. Работайте от конца трубы, перекрывая ленту по ходу движения.
5. Сделайте от четырех до шести витков вокруг трубы, заканчивая около конца резьбы (напротив конца трубы).
6. Оторвите ленту от рулона, взяв ее большим и указательным пальцами и резко потянув; легко ломается. Разгладьте свободный конец по ниткам. Теперь труба готова к установке.

Приложения

Если вы знакомы с использованием герметика для стыков труб (a.к.а. трубная смазка), вы можете заменить ее сантехнической лентой в тех же приложениях. Его можно использовать на всех стандартных металлических трубах, а также на жестких пластиковых трубах. Обычные места использования сантехнической ленты:

• Держатели для душа
• Насадки для душа
• Изливы для ванны с резьбой
• Соединения труба-муфта
• Соединения трубопровода с клапаном

Лента водопроводчика также может использоваться на некоторых соединениях газовых труб, но для этого требуется специальный тип ленты водопроводчика, обычно желтого цвета, который предназначен для газопроводов.

Имена собственные

Спросите «тефлоновую ленту» в любом хозяйственном или домашнем магазине, и вы получите то, что вам нужно, но нет продукта с таким названием. DuPont, производитель тефлона, никогда не производил водопроводную ленту. В конце 1960-х производители лент использовали тефлон DuPont в виде тонкого порошка, нанося этот порошок на ленту собственного сантехника. Этим производителям было разрешено использовать название Teflon в сочетании со своими продуктами, но только в том случае, если они использовали настоящий тефлон на своей ленте.В конце концов, ленты чаще делались из поддельных версий того же материала, и они не могли использовать тефлоновый бренд, который теперь принадлежит Chemours.

Сегодня наиболее стандартным промышленным термином для сантехнической ленты является лента для уплотнения резьбы или лента для уплотнения резьбы . Чтобы еще больше запутать ситуацию, термин сантехническая лента часто используется для описания металлической или пластиковой ленты с отверстиями, предназначенной для поддержки трубы.

советов по изготовлению промышленных стеллажей для труб своими руками – Страница 2 из 2 – DIY Show Off ™ – Блог по декорированию и обустройству дома DIY Show Off ™ – Блог по декорированию и обустройству дома своими руками

Начало работы: Самым сложным этапом (и на самом деле не так уж и сложным при наброске визуального элемента, который поможет «построить» правильный размер) будут ваши измерения и дизайн.Я не архитектор и не художник, поэтому мой набросок получился грубым без каких-либо модных программ для черчения, но он выполняет свою работу, и я смог увидеть, где мне нужно внести коррективы. Начните с измерения пространства, в котором будет располагаться стеллаж. Длина, высота и ширина. Я просто нарисовал стеллажи (не в масштабе) на листе бумаги и пометил размеры. Имейте в виду, что стандартная труба бывает отрезками по 12, 18 и 24 дюйма … трубы любого другого размера должны быть нарезаны / нарезаны по индивидуальному заказу (выполняется сотрудником Lowe’s).

Понимание конструкции: Для стеллажа шириной 6 футов я хотел по три опоры для каждой полки.Недостаточная опора, и деревянные полки со временем могут прогнуться под весом. Каркас трубчатого стеллажа крепится к деревянному стеллажу только горизонтально. Моя крепится только к стене под потолком. До сборки я не замечал, что в моем заказе на резку трубы отсутствовал кусок, поэтому на самом деле должен быть другой стеновой фланец / труба в центре вверху (и будет, когда у меня будет еще отрезок трубы). Вы также могли прикрутить его к полу, но мы этого не сделали. Звучит так, как будто это будет шатко. Мистер.У DIY даже были планы добавить кронштейны для дополнительной прочности, однако, когда установка была завершена, даже он был удивлен их прочностью.

Каждая из трех построенных / соединенных вертикальных трубных опор индивидуальна и никак не связана друг с другом. (Обозначено слева на фото выше в качестве примера.)

Каждая деревянная полка имеет три отверстия на внешнем переднем крае (одно слева, одно в центре, одно справа). Передняя часть каждой полки опирается на тройник спереди, продетый через отверстие в полке с помощью вертикальной трубы.Сзади каждая деревянная полка опирается на локоть, повернутый кверху. Таким образом, каждая деревянная полка никоим образом не закрепляется или не прикручивается. Он просто фиксируется передними трубками через отверстия в полке. Каждая полка опирается на три тройника спереди и три локтя сзади.

Мои (вертикальные) измерения приблизительны, но я знал, что у меня крышка 107 дюймов (высота от пола до потолка), и я не могу подниматься выше. Добавление измерений визуально помогает складывать числа. Я оценил свои фитинги (фланцы, тройники и колена на 2 дюйма – на самом деле они меньше, но это дало мне пространство для маневра в моем дизайне, поэтому я знал, что мои стеллажи не будут выше 107 дюймов, а на несколько дюймов ниже – идеальный).Толщина деревянных полок не играет роли, потому что она не увеличивает высоту шкафа. На моем чертеже, начиная с нижней части стеллажа, я нарисовал фланцы и цифру 2 для 2 дюймов. Затем, из-за размещения вентиляционных отверстий, я понял, что моя первая полка должна быть выше этой. Я нарисовал 24-дюймовые трубы. Затем тройник (2 дюйма), затем моя следующая труба длиной 12 дюймов, еще один тройник (2 дюйма), 15-дюймовая труба, чтобы приспособиться к нашей высоте микроволновки, еще один тройник (2 дюйма), еще одна труба 15 дюймов, еще один тройник 2 дюйма Труба 12 дюймов, труба 15 дюймов, колено 2 дюйма.Сложив их, моя приблизительная высота стеллажа составила 107 дюймов. Теоретически это точное значение, но из-за разной высоты фланцев, тройников, колен и трубной резьбы при сборке фактическая высота готового стеллажа составила 102,5 дюйма (так что измерения были завышены. в плане гарантирует, что стеллаж не будет слишком высоким для пространства).

По горизонтали: Мои деревянные полки имеют глубину 20 дюймов. Как показано на фото выше, спереди стеллажи опираются на тройники, сзади – на поднятый на 90 градусов локоть.Я выбрал трубы диаметром 16 дюймов для соединения горизонтального тройника с перевернутым коленом. (Поскольку тройник находится на 1 дюйм на 20-дюймовой полке, измеряет 2 дюйма, затем 16 дюймов трубы, затем колено 1 дюйм, всего 20 дюймов, это означает, что после установки он не будет касаться / царапаться / царапаться стеной. размер горизонтальной опоры короче глубины полки.) Для трех моих верхних горизонтальных опор рамы (пока только 2 показаны на фотографиях) я добавил дюйм (17 ″), чтобы достичь резьбы на стене / фланце.

Горизонтальные отрезки труб:

• 3 на каждую полку (всего 15 на 5 полок)
• 3 для верхней части рамы промышленного стеллажа для труб

Примечание : Вы можете отрегулировать длину труб в соответствии со своей конструкцией.Может быть, все одного размера, или ступенчатые полки, или рабочий стол. Но как только вы разберетесь в конструкции, вы сможете настроить высоту каждой полки в соответствии с вашим пространством. Я использовал черную железную трубу, потому что стоимость была немного ниже. Оцинкованный или даже ПВХ тоже подойдет. Все мои трубы и фитинги имеют диаметр 1/2 дюйма. Сотрудник компании Lowe’s делал нарезки и резьбы на трубах, размер которых не был «в наличии».

Магазин : составьте список сантехнических принадлежностей, подсчитав каждый тройник, трубу, колено и фланец на вашем эскизе.

Материалы для стеллажа для труб размером 72 дюйма шириной x прибл. 102,5 дюйма в высоту и 20 дюймов в глубину.

• (6) фланцев (убедитесь, что размер фитинга соответствует 1/2 трубы)
• (18) Колена на 90 градусов (убедитесь, что размер фитинга подходит для 1/2 трубы)
• (15) Трехходовые тройники (убедитесь, что размер фитинга подходит для 1/2 трубы)
• (3) трубы 24 ″
• (3) трубы 17 ″ (нестандартная резьба / резьба)
• (15) трубы 16 ″ (нестандартная резьба / резьба)
• (9) трубы 15 ″ (нестандартная резьба / резьба)
• (6) трубы 12 ″
• шурупы и анкеры стеновые
• Коронка для сверления отверстий 7/8 ″ (идеальная окружность для 15 отверстий)

Что мы сделали:

Prep : Первым делом очистите трубы.Поскольку масло необходимо для процесса резки, они будут грязными, с них будет капать масло, и, скорее всего, будут кусочки трубы с раздражающими супер липкими наклейками с ценами, защищенными упаковочной лентой, которую нужно будет удалить. Так как я использовал железную трубу, я не мог позволить ей пропитаться мыльной водой (они ржавеют), поэтому я использовал жирные салфетки Lysol, бумажные полотенца и проявил много терпения.

Краска : Затем я покрасил все детали сантехники спреем «Масляная бронза».Праймер не использовал. Поскольку я выбрал черное железо вместо оцинкованного, царапины или плохое покрытие не являются проблемой.

Деревянные полки : мы отрезаем 1 дюйм от нашей длины 72 дюйма, чтобы мы могли полностью открыть половину двери ванной комнаты. Это ни на что не влияет. Решите, где вы хотите разместить отверстия (для опор труб). Я решил, что примерно на 1 дюйм спереди и на 2 дюйма от боковых сторон. Я создал шаблон из куска картона. Выглядит это так:

Я просто выровнял края картона с левым передним краем деревянной полки и пометил карандашом свой круг / отметку.Переверните картон и проделайте то же самое с правым передним краем. Я измерил центр своей длины 71 дюйм и нарисовал карандашом отметку круга / разреза, совместив ее с моим шаблоном / трафаретом. Я проделал это с каждой деревянной полкой.

Вырезание / сверление отверстий: мы просверлили крошечные отверстия в центре каждого нарисованного карандашом круга (что упростило выравнивание кольцевой пилы). Мы использовали коронку для сверления отверстий диаметром 7/8 дюйма для получения идеально чистых просверленных отверстий. Это сделало создание 15 отверстий одинакового размера проще простого! Я слегка отшлифовал и зачистил вокруг отверстий и наш обрезанный край.

Поскольку у нас есть внешняя проводка / кабелепровод, идущий вверх по стене за стеллажом, нам пришлось сделать выемку на каждой деревянной полке. Для этого мы использовали наш Dremel Multi-Max.

Окрашивание и запечатывание каждой стороны каждой деревянной полки – наиболее трудоемкая часть проекта. Мне нравится, что Ultimate Wood Stain от Rust-Oleum сохнет примерно за час. Я нанес только один слой… разве не цвет красивый? Я сделал одну сторону, затем перевернул и сделал другую (края и внутреннюю часть отверстий тоже), нанеся поролоновой кистью и вытирая (резиновые перчатки и много тряпок просто необходимы!).Следите за потеками! Затем я нанес 5 слоев полиуретана на верхнюю сторону (после такой большой работы вам захочется защитить отделку на этих полках!), Давая высохнуть 2 часа между слоями. Опять же, следите за потеками! Не требует шлифовки между слоями. Когда одна сторона высохла, я перевернул полки и повторил нанесение двух слоев на нижнюю сторону, просушивая между каждым.

Время сборки! Я очень нервничал по поводу этой части. Размеры помещения не позволили нам соединить и поставить стеллажи на место.Итак, мы подперли первую полку, используя корзину и книги, и собрали ее на место. Не могу поверить, как легко и гладко прошла сборка. Я начал с крепления фланцев к первым трем трубам. Потом добавил тройник к каждому. Тройник следует размещать так, чтобы одно отверстие было направлено вверх, а другое отверстие – горизонтально к стене. Затем прикрепите отрезок трубы (у меня 17 ″) к горизонтальному тройнику. Присоедините колено к концу горизонтальной трубы. Вам нужно, чтобы локоть был направлен вверх, чтобы поддерживать деревянную полку.Удерживайте эту деталь на месте под отверстием в деревянной полке. Проденьте следующую длину трубы вертикально (начальный порядок на полу – фланец, труба, тройник, деревянная полка, затем следующая длина трубы). Продолжайте строить полку таким же образом. Мы сохранили барные стулья и книги для поддержки до самого конца процесса сборки и крепления стеллажа к стене.

Работайте с уровнем на деревянных стеллажах, чтобы все было ровно и ровно. (При необходимости отрегулируйте заправку нити.)

Верх: крепление стеллажа. После того, как последняя полка будет на месте, добавьте последние три вертикальных отрезка трубы. Добавьте к каждому локоть. Добавьте фланец к каждому отрезку горизонтальной трубы и ввинтите в колено. Фланец должен касаться стены (резьба позволит регулировать).

Отметьте карандашом на стене место, где должны быть ввинчены винты (во фланец). Наши стены оштукатурены, поэтому мы просверлили пилотные отверстия и добавили анкеры для тяжелых условий эксплуатации. Если вы спроектировали свою полку так, чтобы она соответствовала настенным стойкам … все готово.Закрутите фланцы на место. Крепкий. Красивый! Готовы к хранению и декорированию. Моя труба, нарезанная по заказу Лоу, отсутствовала одна из моих лучших нестандартных труб, поэтому наш стеллаж крепится к стене только двумя внешними конфигурациями труб, и он по-прежнему прочен! Но я планирую добавить верхнюю центральную деталь, чтобы закончить / закрепить ее должным образом. Заключительные мысли : Уф! Это звучит слишком сложно и долго, но я обещаю … Я только хотел включить как можно больше деталей для вашего исследования по созданию своего собственного.Я был так счастлив, что это оказалось проще, чем я ожидал. Самая сложная часть – дизайн и, опять же, рисование по одной части, даже это не так уж сложно. Поверьте, математика – не одна из моих сильных сторон. Самая трудоемкая часть – окрашивание / запечатывание или, может быть, удаление липкой наклейки. Но награда? Великолепный индивидуальный стеллаж лучше, чем любой другой предмет производства. Вы не согласны?

Посмотреть всю кладовую до и после раскрытия здесь.

Еще больше идей своими руками в Lowe’s Creative Ideas, подписывайтесь на Lowe’s в Instagram, Pinterest и подпишитесь на журнал и приложение Creative Ideas!

* Заявление об ограничении ответственности. Как член сети создателей и влиятельных лиц Lowe’s Creative Ideas, я получил подарочную карту Lowe’s, чтобы выполнить это задание. Как всегда, все идеи и мнения изложены моими собственными словами. Сообщение в блоге выше – это то, что сработало для меня. Результаты могут отличаться. Не забывайте работать в хорошо проветриваемом помещении и соблюдайте соответствующие меры безопасности.

Ссылки на другие промышленные стеллажи для труб:

Есть вопросы? Дай мне знать в комментариях! Удачи!

Рассказы дома от А до Я

Установка нового держателя для душа (труба от стены до лейки) [Архив]

---

Просмотр полной версии: Установка нового держателя для душа (труба от стены до лейки)

---

Джордж Бокрос

29.03.2015, 15:56

Как вы, ребята, ввинчиваете их в крепление в стене? Я попытался обернуть его малярной лентой и, используя трубный ключ, разорвал ленту и повредил покрытие.Я слышал, что вы можете использовать ленточный ключ, но полагаю, что его диаметр слишком мал, чтобы его можно было использовать с ленточным ключом. Я спросил у Лоуэса, и сантехник (он обычно довольно хорошо осведомлен) сказал, чтобы он в конце концов воткнул отвертку и использовал ее в качестве рычага. Я собирался это сделать, но немного колебался. Я делал это раньше и полагаю, что использовал малярный скотч, чтобы защитить отделку. Моя следующая идея – попробовать использовать кусок шланга автоматического обогревателя, чтобы посмотреть, сможет ли он захватить и защитить лицевую поверхность трубы.

Как ты это сделал?

Спасибо

---

Lee Schierer

29.03.2015, 17:00

Я наношу на резьбу герметик для труб хорошего качества, например Loctite 565, и заворачиваю его вручную. Поскольку это не соединение высокого давления, оно не должно быть таким герметичным, как, скажем, газовая линия. Если вам нужно немного больше крутящего момента, чтобы получить последнюю половину оборота, чтобы он находился прямо вверх и вниз, используйте пару замков прямо у стены и затяните ее окончательно. Декоративная планка должна закрывать любые следы, которые вы оставляете на отделке, если вы будете стоять очень близко к стене.

---

Кен Фицджеральд

29.03.2015, 17:36

Мне нравится Ли. Это не ситуация высокого давления, поэтому при использовании герметика нет необходимости в дополнительной герметичности.

---

Брэд Адамс

29.03.2015, 17:44

Меня научили использовать тефлоновую ленту и смазку для труб. Используйте ручку фиксатора канала, воткните его в конец держателя для душа и затяните. Так делаю вот уже двадцать лет.

---

Майк Козад

29.03.2015, 23:24

Мне нравится звук метода блокировки каналов.Придется попробовать. Я беспокоюсь о повреждении резьбы, поэтому нарезаю фланец пола в качестве ручки. Работает как чемпион без случайного повреждения покрытия.

---

Клинт Бакстер

29.03.2015, 23:40

[ЦИТАТА = Брэд Адамс; 2398093] Меня учили использовать тефлоновую ленту и смазку для труб. Используйте ручку фиксатора канала, воткните его в конец держателя для душа и затяните. Так делаю вот уже двадцать лет. [/ QUOTE

+1

Клинт

---

Майк Хендерсон

30.03.2015, 00:06

Меня учили использовать тефлоновую ленту и трубную смазку.Используйте ручку фиксатора канала, воткните его в конец держателя для душа и затяните. Так делаю вот уже двадцать лет.
+1, Я тоже так делаю. Так работают все сантехники, которых я видел.

Обратите внимание, что когда вы вставляете эту трубу, вы не затягиваете ее до упора – вы затягиваете до тех пор, пока она не затягивается и не сориентируется.

Майк

---

Рич Энгельхардт

30.03.2015, 5:33

Трубная смазка на резьбе – действительно намажьте ее, затем затяните гаечный ключ.

Обратите внимание, что когда вы вставляете эту трубку, вы не затягиваете ее до упора – вы затягиваете до тех пор, пока она не будет плотно и правильно ориентирована.
Это (ИМХО) является самой важной частью, и поэтому я использую небольшой ленточный ключ.

---

William Payer

30.03.2015, 8:10

Как уже говорили другие, я считаю, что использовать тефлоновую ленту и затягивать вручную обычно достаточно. Изгиб трубы позволяет разумной покупке поворачивать трубу. Вы также можете использовать плоскогубцы с губками с пластиковым покрытием из сверхвысокомолекулярного полимера, которые продаются в Lee Valley.Первоначально я купил пару, чтобы работать над сборкой / разборкой ручек без маржевой отделки, но они идеально подходят для затяжки сантехники, не повреждая отделку.

http://www.leevalley.com/US/wood/page.aspx?p=32197&cat=1,43456,43400

---

Ли Ширер

30.03.2015, 8:14

Меня учили используйте тефлоновую ленту и трубную смазку. Используйте ручку фиксатора канала, воткните его в конец держателя для душа и затяните. Так делаю вот уже двадцать лет.

Когда я работал в компании, которая поставляла машины с большим количеством трубопроводов, у нас были проблемы на сборочном цехе и в полевых условиях с недавно отгруженными машинами с утечками в трубопроводах. На всех стыках труб завод преимущественно использовал тефлоновую ленту. Мне было поручено устранить утечки. В среднем на каждую машину приходилось 3-4 утечки, ремонт которых был дорогостоящим, когда я впервые получил задание. Сначала я провел серию экспериментов в нашей испытательной лаборатории, а затем на заводе с различными материалами для уплотнения труб, включая тефлоновую ленту.Даже в лаборатории мы сталкивались с утечками каждый раз, когда использовали тефлоновую ленту. Не буду утомлять вас всеми данными, но пришел к выводу, что герметик для труб Loctite 565 был лучшим герметиком, который мы могли использовать. После применения на уровне факторов производства наша статистика снизилась до менее одной утечки в месяц, при этом ежемесячно отгружалось 50-60 машин. Тефлоновая лента представляет собой смазку для резьбы и может герметизировать, но если вам придется немного отодвинуть соединение для выравнивания, то оно может протечь. Loctite требует нескольких часов для внутреннего отверждения и герметизирует, даже если вам придется отрегулировать трубу для выравнивания.

---

Роберт Энгель

30.03.2015, 13:44

Если линия сделана из ПВХ, и вы закрутите ее слишком сильно, вы сломаете охватывающий фитинг в стене.

Откуда мне знать, что ………: D

Тефлоновая лента и провернуть вручную.
Некоторые фитинги с внутренней резьбой также имеют резиновую шайбу внизу.

---

Крис Падилла

04-02-2015, 12:33

Я обнаружил те же проблемы, что и Ли, когда дело доходит до тефлоновой ленты. Я больше не использую его и перешел на герметик для соединения труб T-U Тип 555.Он запечатался там, где тефлон просто не смог бы.

Я использовал как ленточные ключи, так и «вставьте кусок металла» для душевых держателей и других красивых труб, которые вы не хотите повредить внешним ключом.

Есть также внутренние трубные ключи, которые могут работать.

---

Ларри Фокс

04-02-2015, 16:55

Забавное время для этой темы. Мне пришлось сделать это буквально на прошлой неделе. Мне нужно было сделать почти полный оборот на моем, так как на один оборот меньше, и он был слишком свободен (например, легко вращался вручную), но последняя 1/2 оборота была медвежьей.У меня есть запас старых велосипедных камер, и для этой работы я намотал одну на трубу на несколько оборотов и использовал трубный ключ. Сработало как шарм и не повредило трубку.

---

Крис Падилла

04-02-2015, 17:09

Здорово на велотрубке, Ларри! Я должен запомнить это. Как заядлый велосипедист, у меня есть много трубок! : D

---

Джордж Бокрос

04-02-2015, 18:15

Я собираюсь использовать кусок шланга автоматического обогревателя, который плотно прилегает.Я разделю его, вставлю в руку и воспользуюсь канальными замками или трубным ключом …

---

Работает на vBulletin® Версия 4.2.5 Авторские права © 2021 vBulletin Solutions Inc. Все права защищены.

.
