Как правильно насадить топор на топорище

За любым ручным инструментом нужно тщательно ухаживать. Деревянные рукоятки часто рассыхаются и удобство использования инструмента снижается. Особенно внимательно необходимо следить за топором: если его рукоятка рассохнется, использование топора станет потенциально травматичным, так как металлическая часть может слететь. Рассмотрим, как правильно насадить топор на рукоятку, какое дерево для этого использовать и как закрепить рукоятку так, чтобы металлическая часть не слетала.

Рукоятки топоров: виды

Топоры бывают нескольких видов, и каждый из них предназначен для определенного типа работ. Основными видами топоров считаются колуны, строительные, туристические и для валки леса (рисунок 1).

Внешне топоры разных видов различают по ширине обуха. Он может быть широким, средним и узким.

Рукоятку топора называют топорищем. Их изготавливают из разных материалов, но самым качественным и востребованным считается дерево, ведь этот материал обладает достаточно длительным сроком эксплуатации и отлично гасит инерционные колебания во время работы.

Рисунок 1. Топоры делят на виды по размеру и форме рукоятки и рубящей части

По типу рукоятки топоры делят на такие виды:

Лесоруб: этот инструмент используется преимущественно для валки деревьев, но его часто применяют и для колки дров. Инструмент тяжелый, поэтому во время работы его удерживают двумя руками.
Дровосек: разновидность, которую широко используют в приусадебном хозяйстве. Инструмент можно использовать для рубки небольших деревьев, колки дров и проведения основных видов плотницких работ.
Плотник: применяется преимущественно для обработки бревен и других заготовок из дерева, но, при необходимости, им можно колоть дрова или вырубать кустарники. Удерживать такой топор можно как двумя, так и одной рукой.
Среднерус: также его называют таежным топором. В экспедициях с его помощью прорубают просеки в густом лесу, так как лезвие инструмента очень большое и острое.

Ермак: средний по размеру топор с небольшой рукояткой, которую легко удерживать одной рукой. Используется в основном для колки дров и других бытовых нужд.
Крепыш: маленький топор, который удобно брать с собой в туристические походы. С его помощью можно срубать небольшие стволы деревьев, построить шалаш или наколоть дрова.

Как насадить топор на топорище намертво

Планируя насадить топор на топорище, следует учитывать, что выходное отверстие металлической части больше входного. Такая конструкция необходима, чтобы после насадки можно было намертво закрепить рукоятку клиньями (рисунок 2).

Чтобы топорище было закреплено намертво, необходимо:

Проушину топора прикладывают к листу бумаги выходной стороной, и обводят внутренний периметр.
Полученную фигуру вырезают по контуру. Она будет использоваться в качестве шаблона при выборе топорища.

При подборе топорища шаблон прикладывают к его торцу и выбирают то изделие, которое максимально подходит по размеру. В дальнейшем это сведет к минимуму работы по подгонке.

Рисунок 2.

Топорище подбирают по разеру отверстия топора

Выбранное топорище на 2-3 дня выкладывают на солнце или батарею, периодически переворачивая изделие, чтобы оно равномерно подсохло. После этого можно приступать к окончательной подгонке.

Как снять топор с топорища

Инструкция по насадке топора на топорище будет рассмотрена ниже, но рассмотрим ситуацию, когда необходимо заменить старую рукоятку топора. В данном случае нужно знать, как правильно снять металлическую часть со старого топорища.

В большинство случаев топор сидит на рукоятке очень плотно, поэтому снять его руками не получится.

В данном случае лучше всего воспользоваться тисками. В них зажимают металлическую часть изделия, и выбивают топорище с помощью деревянного клина и молотка. Бить молотком по металлической части не рекомендуются, так как от этого на режущей кромке могут образоваться вмятины и заусеницы.

Насадка топора пошагово

На первый взгляд насадка топора кажется несложной процедурой. Но на самом деле этот процесс включает множество тонкостей, которые обязательно следует учесть, чтобы металлическая часть была надежно закреплена на рукоятке.

Подготовка

В первую очередь нужно выбрать подходящее топорище. Его можно купить в любом строительном магазине или вытесать из куска древесины самостоятельно.

Идеальным вариантом для топорища считается хорошо высушенная береза.

Перед покупкой топорище рекомендуют немного подержать в руке, чтобы убедиться в удобстве хвата. Если рукоятка не совсем точно подходит под отверстие топора, его слегка подтесывают.

Создание клиньев

Надежность крепежа во многом зависит от качества расклинивания. Сами клинья могут быть изготовлены из дерева или металла. Клинья, как и само топорище, можно купить в строительном магазине (рисунок 3).

Рисунок 3. Для закрепления рубящей части используют деревянные клинья

Крайне важно, чтобы клинья по размеру подходили под топорище. В качестве материала лучше использовать высушенную березу или металлические клинья из жести, которая используется для производства совковых лопат.

Забивка

Главная трудность в насаживании топора на топорище заключается в правильной забивке клиньев.

Пошаговая инструкция такая:

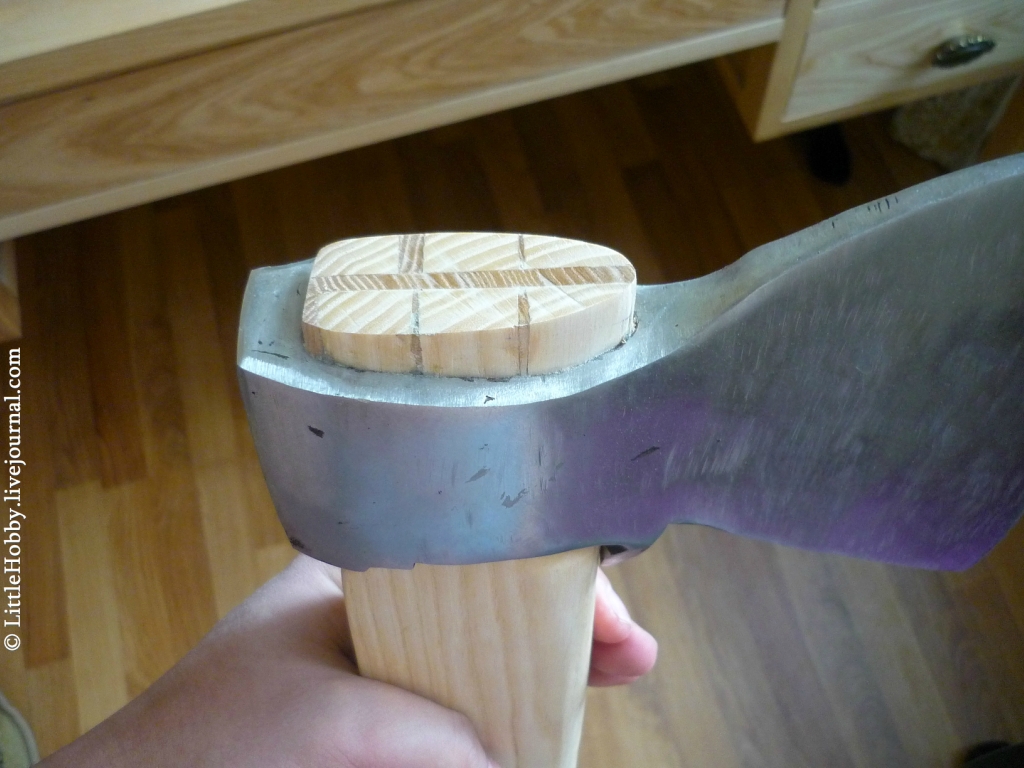

На посадочном месте рукоятки делают небольшие распилы в форме решетки. В среднем, для надежной фиксации топора достаточно проделать 5 таких распилов.
Ширина зазоров должна составлять 1 мм, а глубина — не более 2/3 обуха.
Клинья подгоняют по размеру и на две трети загоняют в пропилы. Сверху их накрывают чистой тканью, смоченной в эпоксидной смоле или столярном клее. Это обеспечит более плотное и качественное соединение.

На завершающем этапе забивают все оставшиеся элементы и оставляют топор для просушивания.

Какой стороной насадить топор на топорище

Стандартный топор оснащен рубящей частью конусовидной формы. Такая конструкция делает инструмент по-настоящему удобным. Кроме того, это позволяет не ошибиться при насаживании металлической части на топорище (рисунок 4).

Рисунок 4.

Правильно насаженный топор в любой момент можно поправить

Как правило, его надевают широкой частью к топорищу, а узкой — к клину. Благодаря такому насаживанию разболтавшуюся рубящую часть можно легко поставить на место, слегка постучав топором по твердой поверхности.

Больше практических советов о том, как правильно насадить топор на топорище, вы сможете найти в видео.

Как насадить топор на топорище – Московский сантехник – 6 июля – 43156004627

Чтобы колка дров осуществлялась непрерывно, рабочий инструмент должен быть правильно подготовлен. Часто новички задают вопрос: как насадить топорище на топор? Как утверждают опытные плотники, сделать это несложно. Для этого достаточно знать несколько нюансов. В статье мастер сантехник расскажет, как насадить топор на топорище.

Знакомство с рубящим изделием

Рубящий инструмент может быть плотницким, боевым, туристическим или орудием дровосека. Перед тем как насаживать топор на топорище, нужно определиться, к какому именно типу он принадлежит.

Несмотря на то что в любом топоре имеется рукоятка и металлическая часть, каждому типу присущи свое предназначение и конструкционные особенности. Ввиду того что на рубящий инструмент оказывается интенсивная динамическая нагрузка, важно, чтобы топор на древко был насажен правильно. В противном случае он слетит с рукоятки и травмирует человека.

Как насадить топор на топорище

Сперва подобная процедура кажется несложной. Такое ложное впечатление складывается из-за простого соединения элементов – насаживание и расклинивание. Однако процедура довольно трудоемка и обладает рядом тонкостей, которые ни в коем случае не рекомендуется игнорировать. Для того чтобы облегчить данную работу, профессиональный и опытный плотник всегда следует строгой поэтапной инструкции.

Подбор топорища

Прежде всего необходимо обзавестись топорищем. Его можно купить в любом специализированном магазине или же изготовить самостоятельно. Идеальным материалом послужит предварительно высушенная берёза. Плотники с большим опытом работы предпочитают дерево именно этой породы. Она имеет необходимый набор свойств и потому пользуется такой популярностью.

Выбирая рукоять, рекомендуется обратить внимание на её плотность и форму. Важным критерием является комфорт в хвате. Если не учитывать этот момент на начальном этапе, во время работы с топором руки будут испытывать дискомфортные ощущения, что довольно быстро приведет к сильной утомляемости.

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

Контуров проушины и пазов под клинья;
Глубины посадки.

Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.

Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

Для того, чтобы трещина от выпиленных пазов не пошла глубже, их закрепляют путем просверливания конца каждого паза, диаметр сверла 4-6 мм.

Если этого не сделать, то в рукояти появится трещина и во время работы она попросту расколется.

Слетевший топор не только может испортить настроение, но и нанести серьезную травму.

Доводка топорища

Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз. Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь.

Как снять топор с топорища

Во время доводки насаженный топор потребуется снимать не один раз. А если все выполняется правильно и сидит он плотно, то легко сделать это не получится. В этом случае не обойтись без тисков. В них легко можно зажать металлическую часть и при помощи деревянного клина и молотка, аккуратно выбить топорище. А вот снимать металлическую часть, ударяя по ней молотком не стоит. Тогда и на черенке, и топорище остаются заусеницы, вмятины.

Корректировка несоосности лезвия топора и проушины

Иногда у топора наблюдается несоосность острой части и проушины. Что такое несоосность? Это перекос лезвия относительно проушины и при насадке на конец топорища, оно располагается не вдоль него.

Согласно принятым критериям оценки правильности изготовления топора, ось его лезвия и деревянной части должны находиться в одной плоскости. Их ось симметричности на 10 см длины должна составлять 2 мм. Другими словами при длине 15 см, перекос не должен превышать 3 мм.

Чтобы это исправить можно прибегнуть к небольшой хитрости. Еще на этапе чистовой доводки, с одной стороны рукояти удалить излишки больше, чем с другой. Тогда насадить топор получится немного развернув его, совпав с серединой проушины.

Выбор клиньев

Дело в том, что при работе инструментом весь год, деревянные детали набирают влажность, в связи с чем увеличиваются их объемы. Позже, они усыхают и лезвие сильно расшатывается. Тем более, клинья из дерева необходимо садить на клей, что затрудняет их повторную подбивку в будущем.

Расклинивание

Процесс расклинивания проводится накрест. Металлический клин для топора лучше изготавливать из стали толщиной 5 мм. Его длина должна быть на 5 мм меньше, чем подготовленная глубина паза. Изготовить их своими руками не сложно. Для этого кусок стали зажимается в тиски, и при помощи болгарки и диска по металлу срезается лишняя часть. После чего ему придается клиновидная форма.

Чтобы расклинить инструмент, надо упереться рукояткой об твердую поверхность и забить 3 клина. Важное уточнение, при таком методе создается давление на стенки проушины, а потому выплавка металлической части должна быть выплавлена правильно. То есть лезвие более твердое, а остальная часть мягче.

Правильно насаженное лезвие должен быть ниже его деревянной части не более, чем на 1 см.

Видео

В сюжете – Надёжный и качественный способ насадки топора на топорище

В сюжете – Насадка топоров на топорище на крест

В продолжение темы посмотрите также наш обзор Как заточить ручную ножовку по дереву и развести зубья

https://santekhnik-moskva.blogspot.com/2021/07/Kak-nasadit-t…

https://www.facebook.com/groups/santehnikmoskva

https://tvin270584.livejournal.com/594653.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/kak-…

Как насадить топор на топорище и сделать это правильно

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

Подбор топорища.
Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
Доводка рукояти.
Снятие фаски.
Насаживание топора на топорище.
Корректировка соосности.
Засверливание конца паза.
Расклинивание.
Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

контуров проушины и пазов под клинья;
глубины посадки.

Нанести разметку на торец топорища.

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

Доводка топорища

Снятия фаски с обратной стороны проушины

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

Можно переходить к следующему этапу.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.

Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.

Уход за топором: практические рекомендации

Четыре распространенные формы заточки клинка.

Для долгой службы топора нужно обеспечить ему правильное хранение и уход.

Обезопасить инструмент от воды. Как и любому другому орудию труда, ему страшна вода. То есть нужно хранить топор в сухом, не обязательно теплом помещении.
Заточка. От правильной заточки зависит сила удара, применяемого к топору, и качество проделанной работы. Соответственно, следует качественно точить и стараться не загонять лезвие на камни. Также не втыкать в землю.
Чехол. Для аккуратной переноски и защиты от затупления следует сделать своими руками или купить кожаный чехол.

В заключение можно добавить о необходимости в хозяйстве этого инструмента. Даже в квартире он должен быть. Во-первых, для рубки дров на семейных пикниках. Во-вторых, тушку купленного на рынке кролика удобнее будет порубать, а не резать. Конечно, учитывайте, чтобы и рукоятка была удобной. Тем более, как вы убедились, топор на топорище можно насадить самостоятельно.

Как снять топор с топорища

А вот снимать металлическую часть, ударяя по ней молотком не стоит. Тогда и на черенке, и топорище остаются заусеницы, вмятины.

Как правильно насадить топор на топорище навсегда

Разбалтывание лезвия происходит вследствие потери древесиной влаги. Постепенно усыхая, она сужается, и топор уже не сидит так плотно, как это задумывалось изначально. Хотя клинья при этом остаются на месте и даже не сдвигаются.

Чтобы грамотно выбрать топорище на рынке, нужно обвести на плотном листе бумаги контуры крепления лезвия. Затем их просто вырезают ножницами и отправляются за покупкой. При осмотре деревянных изделий шаблон прикладывают к их торцевой части. Выбрать нужно тот, который максимально повторяет нарисованные контуры.

Приобретя топорище, отправьте его на батарею или под прямые солнечные лучи. За несколько дней оно полностью просохнет.

Засверливание конца паза под клин

Если этого не сделать, то в рукояти появится трещина и во время работы она попросту расколется. Слетевший топор не только может испортить настроение, но и нанести серьезную травму.

Клинья

Согласно общепринятым стандартам клинья вставляют в топор из стали, но допускается применение и деревянных клиньев. Для них используют твердые породы лиственных деревьев. Но в сравнении с металлическими они значительно уступают в прочности. Дело в том, что при работе инструментом весь год, деревянные детали набирают влажность, в связи с чем увеличиваются их объемы. Позже, они усыхают и лезвие сильно расшатывается. Тем более, клинья из дерева необходимо садить на клей, что затрудняет их повторную подбивку в будущем.

Правильно насаженное лезвие должен быть ниже его деревянной части не более, чем на 1 см.

РУССКИЙ ТОПОР

Эволюция русского топора в Х-ХV веках изучена достаточно хорошо. На эту тему имеется немало публикаций, в том числе обстоятельная статья Богдана Попова «Топоры древней Руси». [1] Топор с течением времени совершенствовался и менял форму, но преемственность сохранялась так, что в каждой последующей форме можно было усмотреть черты предшествующему ему образца.

В XVI веке на Руси появился топор со скошенным вперед обухом и бородкой за проушиной, который явно выпадал из этой последовательности (рис. 1). Треть топоров, найденных на территории тушинского лагеря Лжедмитрия II (1608 -1609 гг.) уже имела бородку. [2] Вскоре эти особенности стали привычным атрибутом русского топора настолько, что в XIX веке финское предприятие Billnas освоило производство топоров узнаваемого облика под названием «Русский топор» (рис. 2).

Рис. 1. Плотничный топор XVIII века

Рис. 2. Русский топор производства фирмы Billnas
Откуда пришел к нам этот инструмент и где его корни? Какие преимущества дают топору скошенный обух и бородка? Вопросы не праздные, поэтому попытаемся найти на них ответы.

На Западе, среди европейских топоров, ничего похожего на «русский» не прослеживается. А на Востоке? По этому поводу Богдан Попов пишет: «На мой взгляд, развитие древнерусского топора именно из восточной модели боевого говорит в пользу того, что Русь многое взяла от индоиранской культуры, носителями которой были скифы и сарматы» [1].

В интернете опубликовано фото топора, обнаруженного в Брянской области и названного как «Сарматский боевой топор IV века н.э.» (рис. 3).
Рис. 3. Сарматский боевой топор IV века н.э.
После нашествия гуннов сарматская общность распалась на отдельные племена. Одни отошли в сторону Кавказа, другие – на Среднее Поволжье и, смешавшись там с коренным населением, сформировали такие народности, как татары, мари, чуваши и т.д. Помимо скотоводства и охоты, они освоили подсечнопереложное земледелие, которое без хорошего топора неосуществимо.

В 1438 году на обломках Золотой Орды в Среднем Поволжье образовалось Казанское ханство, а спустя семь лет по мирному договору между Казанским ханством и Московским княжеством татарскому царевичу Касиму выделили удел с русской крепостью Городец Мещёрский. В дальнейшем это поселение разрослось и превратилось в город Касимов.

Несмотря на то, что русские и татары молились разным богам, в Касимове они жили мирно, перенимая друг у друга секреты ремесленного мастерства. Форма сарматского топора, пережив гуннов, хазарский каганат и золотоордынский период, у касимовских татар не только сохранилась, но стала к тому времени еще краше (рис. 4)!

Рис. 4. Касимовский топор XVI – XVII века
Благоприятная обстановка, сложившаяся в городе, способствовала распространению этой формы топора среди русских кузнецов. Спустя некоторое время, в соседних районах, а затем и в центральной части Московского государства стали появляться топоры со скошенным вперед обухом и характерной бородкой сзади нижней части проушины (рис. 5). До этого времени московские рабочие топоры не имели ни скоса, ни бородки (рис. 6). [2]

Рис. 5. Топор XVI – XVII веков. Исторический музей г. Егорьевска Московской области (топорище – не совсем удачный «новодел»)

Рис. 6. Рабочий топор XVI века, Москва
Долгий путь сарматского топора от Брянских мест, через Поволжье и Касимов до Москвы и далее по России – это всего лишь рабочая гипотеза, требующая обстоятельного обоснования.

Может быть, кто-нибудь из историков и археологов уточнит траекторию распространения такого орудия труда. Авторы этих строк – механики. Им более с руки рассмотреть отличительные черты сарматского топора с точки зрения их механической эффективности и полезности, поскольку созданная 16 столетий назад форма сохранилась до наших дней. Это говорит о том, что она содержит в себе рациональное зерно. Попытаемся его отыскать, проследив формирование сарматского топора, начиная со скифского предшественника (рис. 7). [1]

Рис. 7. Скифский топор [1]

Рис. 8. Карпатский топор
В Карпатах скифский топор, приобретя длинное топорище и почти не изменившись внешне, сохранился до наших дней (рис. 8). В некоторых районах Карпат его называют топорец «валашка». Инструмент имеет симметричную форму бойка в плане, если не считать небольшой выемки сзади, указывающей на правильную ориентацию бойка с топорищем при сборке. Длинное прямое топорище обеспечивает ему хорошую балансировку.

Академик В.П. Горячкин, автор «Теории ручных орудий» [3], для анализа работы орудия ударного действия накладывает на его (топора) схему две координаты (рис. 9) – линию удара «К’К» и перпендикулярную ей , проходящую через . Анализ показывает, что на оси «MN» находится , в котором при ударе не ощущается отдача.

Рис. 9. Балансировка топора с длинным топорищем: А – центр масс бойка; К – центр удара; О – центр масс топора; С – центр качания
При сборке топорище слегка наклоняют вниз для того, чтобы точка «С» оказалась на нем. Пересечение оси топорища и оси «MN» должно находиться на расстоянии l=2/3L (рис. 9).

Обратим внимание на то, что на схеме В.П. Горячкина и расположены на линии удара «К’К». Это характерная черта рабочих топоров с длинным (700 – 900 мм) топорищем и симметричным в плане бойком, форма которых отработана тысячелетней практикой. К этой категории топоров можно отнести, кроме «валашки», большой русский плотничный топор старого типа, а также современный лесорубный.

Для карпатского пастуха (рис. 10), проводящего все летнее время на полонинах, то есть на горных выпасах, расположенных выше кромки леса, топорец «валашка» годится на все случаи жизни. С его помощью можно легко срубить дерево, и летний загон для скота огородить, и дров для очага наготовить, а на крутых горных тропах он хорош и как посох, а также для защиты от лихого человека.

Рис. 10. Карпатский пастух
Карпатский (рис.

и сарматский (рис. 3) топоры сохранили от своего скифского предка (рис. 7) немало общего. И у того, и у другого узкая лопасть. У обоих угол клиновидности лопасти больше 10 градусов. Такие топоры эффективны на рубке леса, однако карпатский топор с длинным топорищем хорош для пешехода, а для всадника неудобен. Кочевнику же, который не мыслит себя без коня, нужен топор с более коротким топорищем.

Если у топора с симметричным в плане бойком, например у «валашки», просто укоротить рукоять, то его балансировка нарушится. При рубке рука почувствует неприятную отдачу. Чтобы восстановить балансировку «укороченного» топора, нужно расположить центр масс его бойка «А» впереди линии удара «К’К» на величину «Δ» (рис. 11). [4]

Рис. 11. Балансировка топора с коротким топорищем: А – центр масс бойка; К – центр удара; О – центр масс топора; С – центр качания; Д – смещение
Конструктивно смещение «Δ» может быть достигнуто разными способами. Одни мастера добивались этого оттягиванием лезвия назад, тем самым смещая в ту же сторону середину режущей кромки, через которую проходит линия удара «К’К» (рис. 12). [7] Другие облегчали заднюю часть лопасти выемкой (рис. 13). [8]

Рис. 12. Широколезвийный новгородский топор XII века [7]

Рис. 13. Киевский топор XII века |8|

Рис. 14. Топоры XVII – XVIII века, Рязанская область. Слева – г. Касимов, справа – г. Спас-Клепики

Рис. 15. Русский плотничный топор, г. Павлов Новгородской обл. , XIX век
Эти приемы годились для топоров с широкими лезвиями. Но при этом утрачивалась эффективность топора на рубке твердых лиственных пород и для подсечно-переложного земледелия он не годился.

Чтобы сохранить узкое лезвие и все же сдвинуть вперед (рис. 11), древний кузнец нашел изящное и в то же время простое решение – сместил вперед обух топора (рис. 3). Скошенный таким образом обух обеспечил хорошую балансировку сарматских, а затем татарских и русских топоров с короткими топорищами (400 -600 мм), как лесорубных, так впоследствии и плотничных, с широким лезвием (рис. 14, 15).

ДЛЯ ЧЕГО НУЖНА БОРОДКА

При сборке карпатского топора длинное и прямое топорище своим более тонким задним концом вставляется спереди в проушину бойка, продевается сквозь нее всей своей длиной и заклинивается в этом отверстии утолщенной передней частью (рис. 16).

Рис. 16. Продевание топорища сквозь проушину
Стенки проушины имеют уклоны от 1:20 до 1:40, так что спереди отверстие шире, чем сзади. Подгонка посадочной части топорища по уклонам ведется путем его пробных посадок и удаления лишней древесины с утолщенной части до тех пор, пока оно по всей длине проушины не сядет без зазоров. Затем топорище забивается в проушину бойка окончательно, как правило, до появления на его переднем торце признаков смятия древесины от ударов. При таком способе посадки предельные напряжения «опр»», при которых возникает необратимая деформация древесины, локализуются в передней части сопряжения топорища с проушиной (рис. 17А).

Рис. 17: А – сборка продеванием топорища спереди; Б – сборка продеванием топорища сзади; опр – предельные деформации сжатия, при которых наступает необратимая деформация (смятие) древесины
На выходе из проушины, то есть сзади, напряжения лежат в пределах упругой деформации древесины, и топорище способно в этой зоне воспринимать дополнительную нагрузку без разрушения. Подкреплять это место бородкой нет необходимости. Изломов топорища около проушины бойка в процессе эксплуатации практически не бывает.

Сборка короткого (сармато-татарского-русского) топора осуществляется иначе. Топорище передним концом (изготовляется с сужением) вставляется в проушину бойка сзади (рис. 17Б). Передняя часть топорища подгоняется по размеру более узкой задней части проушины и «всаживается» на всю ее глубину. Насаживание бойка на топорище выполняется до тех пор, пока задний край проушины не сядет до упора в более толстую его часть, а передний торец рукояти при этом немного выступит из проушины. В этот торец забивается клин, окончательно закрепляющий боёк и раздвигающий половинки топорища. Чтобы устранить все зазоры в передней, более широкой части проушины, могут понадобиться несколько дополнительных клиньев (рис. 18).

Рис. 18. Расклинивание торца топорища
Преимущества такого способа сборки состоят в том, что только передний, посадочный участок топорища должен подгоняться под размеры проушины бойка. Остальная часть топорища может быть любой кривизны и толщины, а не прямолинейной, как в предыдущем варианте. Этот способ, широко применяемый для топоров с короткими топорищами, кажется более удобным. Но он таит в себе немало опасностей. На практике, у неопытного сборщика такое соединение бойка с топорищем в скором времени расшатывается.

Разумеется, существуют способы сборки, которые обеспечивают неподвижность такого соединения на много лет вперед, но это – отдельная тема. С подробностями можно ознакомиться, например, в книге «Топор. Секреты старины» [4]. В настоящей статье мы попытаемся выяснить, зачем такому топору нужна бородка.

Поскольку топорище забивается в проушину с задней стороны и до отказа, то и предельные напряжения «опр» в древесине локализуются у задней стороны проушины (рис. 17Б). Это плохо, поскольку, кроме чрезмерных напряжений, образовавшихся уже при сборке топора, в этой зоне можно нас

Как достать клинья и снять топор

Если по какой-либо причине надо удалить клинья, то для этого к одному из них приваривается металлическая пластина.

После чего ее надо закрепить в тисках и при помощи молотка выбить клин из паза.

При удалении всех трех, рукоять легко выбивается и готова к повторному применению. Правда потребуется срезать примерно 1-2 см от края черенка и распилить новые пазы.

Если заклинили деревянными клиньями, тогда все сложнее, так как с ними обязательно крепление на клей. В этом случае лучше изготовить новую рукоять.

Как заклеить

Следует тщательно пропитать древесину для того, чтобы поры закрылись и дальнейшая порча была предотвращена. Чем лучше вы это сделаете, тем крепче топорище будет держаться в обухе, соответственно дольше вам прослужит.

Имеющийся на торце топорища вырез под клин тоже необходимо заполнить термоклеем. Все работы рекомендуется выполнять не клеевым пистолетом, а монтажным феном. Дед заложил в чашу нарезанные стержни термоклея и расплавил их горелкой. Когда они стали жидкими, добавил в состав столовую ложку соды.

Денежное дерево радует пышным цветением: мой секрет в уходе за листьями

Редкий кадр: Викторя Исакова показала подросшую дочь от Юрия Мороза (новое фото)

«Папа обижается». Агата Муцениеце об отношениях с Прилучным после развода

При смешивании горячего клея и соды получился прочнейший пластик. Важно продолжать нагрев, потому что состав очень быстро остывает. Как только клей опять стал довольно жидким, дед вставил топорище в топор. Он объяснил, что если при этом выдавливается лишний состав, значит все сделано правильно, клей заполнил все полости.

После отвердевания дед срезал вручную пролитые излишки состава. Можно это сделать при помощи болгарки, так будет быстрее. Затем обработал топорище маслом и заточил острие. В завершение дед покрасил топор.

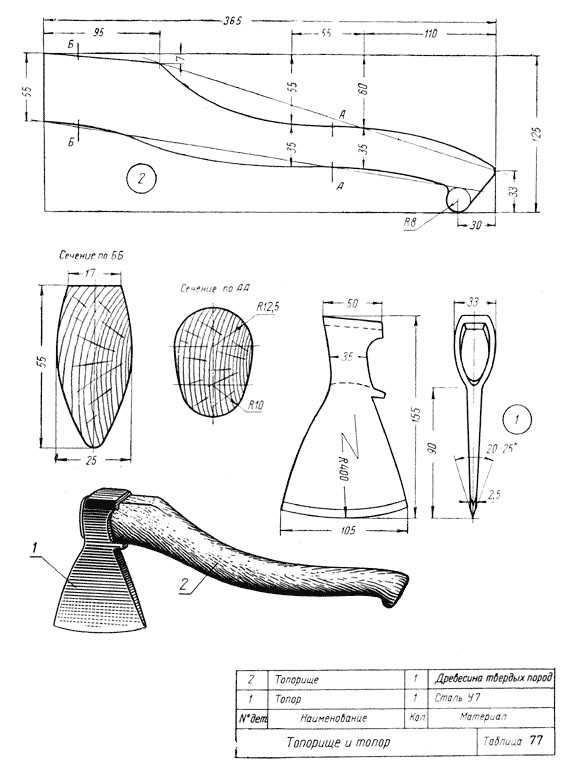

Соосность топорища и лезвия топора

При изначальном искривлении металлической части, еще на раннем этапе изготовления рукояти можно провести балансировку. Если перекос большой, то сделать качественный топор своими руками не выйдет.

Проверка изгиба топорища

Как сделать проверку изготовленной собственноручно рукояти? Все просто, достаточно измерить значения инструмента и сверить с таблицей ниже.

ГОСТ 18578-89 Топоры строительные

1 файл 459.02 KB
Положив его в горизонтальное положение на твердой поверхности, необходимо измерить расстояние до конца рукояти — это будет переменная К.

Следовательно, для типоразмера А0 и А1 переменная должна составлять 2,5-6 см, а для А2 и А3 -3,5…7 см. Если показатели находятся в пределах нормы, значит инструмент изготовлен правильно, а при бережном уходе насажен навсегда.

Таким образом, весь процесс занимает немного времени, но требует точности и терпения. Зато результат не заставит себя ждать. Работать качественным инструментом, к тому же самостоятельно собранным вдвойне приятнее.

Как посадить топор своими руками | Своими руками

Содержание ✓

✓ Изучите геометрию топора перед упаковкой
✓ Топорище должно соответствовать размеру лезвия.

Казалось бы, насадка топора — минутное занятие. Но не торопитесь, иначе потом вам придется… бегать за своим инструментом. И хорошо, если обойдется без последствий (для вас или для тех, кто рядом).

В магазинах сейчас продается много топоров, уже насаженных на топорище.

Как правило, они сделаны надежно, и их можно использовать длительное время, лишь периодически затачивая.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ > >>

Но при покупке всегда следует обращать внимание на качество геометрии кованого топора.

Проверьте геометрию топора перед упаковкой

Часто плоскость его лезвия несколько развернута относительно плоскости, в которой находится отверстие для топора (а, следовательно, и самого топора).

Такой дефект вызван небрежной ковкой.

Если вы не заметите этого в магазине, то потом вам придется постоянно, так сказать, подстраиваться под то, что вам придется “выкручивать” руки для прямого удара. На этот же недостаток следует обратить внимание и при покупке топора для последующего крепления.

Читайте также: Коса литовка своими руками (чертежи)

Теперь о том, как это надежно сделать. Выбирая топор, нужно определиться, для каких целей он вам нужен.

Но гораздо практичнее иметь две или даже три детали разного размера, предназначенные для разных видов работ.

Топорище должно соответствовать размеру лезвия.

Подгоняю ручку под отверстие топора очень аккуратно, сначала подгоняя рубанком и делая пробные насадки.

Но не на всю длину, а только на половину (а лучше на треть) длины отверстия под рукоять топора,

При этом, чтобы не треснуть рукоятку топора при ударе молотком, на ее конце делаю фаски около 5 мм. Дальнейшую работу по подгонке производят напильником, снимая лишнее с топора в местах появления сколов от подсаживаемого топора. Подчеркну: сажать топор на всю длину рано.

Выполнив эту предварительную работу, просушиваю топор – это надежность насадки.

Помещаю на 2-3 часа в печь раскаленной печи или иногда даже в саму печь, но только тогда, когда температура там упадет до такой степени, что дерево не загорится. На размокший топор мылом сразу (т.е. пока он теплый и не успел набрать влагу из воздуха) сажаю топор.

При этом можно заметить, насколько велик, если можно так сказать, диаметральный размер топора – он легко входит в начальную часть топорища.

Ссылка по теме: Коса – заточка, пробивка, исправление и использование

После этого я стараюсь забить как можно больше. В идеале до тех пор, пока обух топора не покажется из отверстия топора.

Если немного не доходит, то сбиваю топориком на 5-10 мм и снова прорабатываю место посадки напильником. Если рукоятка немного выходит из топора, то я ее просто отпилил ножовкой.

Посаженный таким образом топор вряд ли оторвется – впитав в себя влагу из воздуха, он будет надежно закреплен на топоре, но для гарантии его можно заклинить, вбив металлический клин (толщиной 1,5-2 мм) в топор.

конец топора. Желаю успехов в работе!

Примечание: Super Axe нового поколения

Казалось бы, как можно усовершенствовать такой инструмент, как топор? Насадил топор на топорище – и знай себе дрова. Но нет! Supertop Leveraxe – с его помощью с кучей дров справится даже подросток.

А опытный лесоруб рассекает 50-сантиметровую чурба в буквальном смысле за несколько секунд! Вот и все подробности о детище финского изобретателя Хейкки Карна (Хейкки Кама).

Основное его отличие и главное преимущество заключается в необычной для стандартного топора конструкции: удлиненной рукояти топора, смещенном относительно рукояти центра тяжести головы и специальном удлинении на конце лезвия, препятствующем чрезмерному заглублению. Как это работает?

Как это работает?

Обыкновенный клиновидный топор входит в древесину вертикально, и чтобы разрубить бревно, необходимо приложить значительное усилие – топор или застревает, или отскакивает от бревна. Принцип Leveraxe прост, как и все гениальное: за основу взят принцип рычага.

Из-за смещенного центра тяжести головы относительно рукояти топор при ударе о чурбан уворачивается вправо, чисто ломая деревяшку. При этом, продолжая движение уже по дуге относительно выступа лезвия, рукоять топора ударяет головным плечом по основной колодке. Заостренный край уступа вгрызается в бревно и не дает рукоятке топора лететь вбок. Энергия удара полностью гасится, а расширение на конце лезвия предотвращает слишком глубокое вхождение топора в дерево, благодаря чему он не застревает в древесине. Если бревно или оставшаяся часть меньше расстояния от лезвия до плеча головки, то «коготь» на внутренней поверхности уступа не дает этой оставшейся части упасть вниз, и топор отлетит. Удлиненная рукоять топора сделана не только для увеличения силы удара, но и для защиты дровосека: при неудачном ударе топор скорее упадет в землю, чем в ногу.

Благодаря всем вышеперечисленным конструктивным хитростям топор позволяет за секунды распилить даже очень толстое бревно, что значительно облегчает и усваивает работу. Кстати, пенек гораздо удобнее глушить, если положить его в покрышку – так колотые бревна не разлетятся и бревно не упадет на бок при неудачном ударе.

Благодаря всем вышеперечисленным конструктивным хитростям топор позволяет за секунды распилить даже очень толстое бревно, что значительно облегчает и ускоряет работу. Кстати, чурку намного удобнее колоть, если вставить ее в шину – так расколотые бревна не разлетятся и бревно не упадет в сторону при неудачном ударе.

Новое изобретение дорогого стоит – цена сравнима со стоимостью 3-4-х осевых дровоколов известных и надежных марок, но ни один из них не готов составить конкуренцию Leveraxe. Если вы посещаете дачу только в выходные или праздничные дни, покупка этого топора покажется вам накладной. А для тех, кто живет постоянно за городом и имеет печь на дровах, она может стать настоящей находкой. Хотя… купили бы в любом случае – дрова рубить с удовольствием!

Безопасное и эффективное раскалывание дров с помощью Leveraxe

Посмотреть это видео на YouTube

Анастасия Кунаева

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему “Как сделать своими руками – домохозяин!”

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Dragon Fruit AX – Детский сад Cal Poly Pomona в фермерском магазине на ранчо Kellogg

Сейчас: $7,99 – $9,99

(10 отзывов) Написать рецензию

Топор драконьего фрукта

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема обзора Обязательно

Комментарии Обязательно

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

Описание
10 отзывов

Топор — это сорт драконьего фрукта, который дает фиолетовый цветок с большими плодами. Известно, что фрукт по вкусу напоминает арбуз.

Пурпурная мякоть

Самостерильный – Для завязывания плодов требуется перекрестное опыление, обычно ручное опыление от другого сорта.

Драконий фрукт — это тропический плодоносящий кактус. Драконий фрукт не растет в холодном климате, поэтому убедитесь, что температура выше 40 градусов по Фаренгейту, чтобы предотвратить повреждение от холода. Берегите от сильных морозов. Драконий фрукт можно выращивать в контейнерах или в земле, сажать в хорошо дренированную почву, на полном солнце и приучать к прочной шпалере, чтобы выдержать вес этого быстрорастущего растения. Избегайте чрезмерной посадки в очень большие контейнеры, вместо этого постепенно увеличивайте размер контейнера по отношению к размеру растения. Мы рекомендуем полное удобрение в течение вегетационного периода. Избегайте чрезмерного полива зимой, чтобы растение не загнило.

Все наши растения драконьего фрукта выращены в теплицах. Когда вы получите свои растения, пожалуйста, будьте терпеливы, акклиматизируя их к новой среде. Это означает постепенный перевод их из тени на открытое солнце в течение как минимум трех недель, чтобы избежать солнечных ожогов. В сильную жару это может занять больше времени.

Фотография фруктов с сайта spicyexotics.com

10 отзывов Скрыть отзывы Показать отзывы

5
топор драконий фрукт
Опубликовано michael 22 августа 2022 г.
Я покупал у CAL POLY 3 раза — растения хорошо укоренились — отличные транспортировочные контейнеры — отличная цена
2
ТОПОР
Опубликовано Екатерина 19 июля 2021
Это слабый сегмент, а не сильный
5
Великий
Опубликовано Тимоти Тарпом 12 января 2021 г.
Очень доволен
4
Топор черенки драконьего фрукта
Опубликовано Crystal Tose Quartz 3 ноября 2020 г.
Мне нравятся все черенки, которые я купила в питомнике Cal Poly, упаковка лучшая, черенки доставляются без проблем. Настоятельно рекомендуется
5
Здоровые растения
Опубликовано Саммер 12 октября 2020 г.
Растения прибыли вовремя, и все выглядело великолепно. Я так взволнован тем, что у меня есть сорта AX и Condor с первыми сортами, которые я получил из питомника Cal Poly. Отличное обслуживание клиентов, Келси позаботилась о том, чтобы я правильно понял свои заказы. Еще раз спасибо.
5
Топор драконьего фрукта
Опубликовано Cesar Onate 29 сентября2020 г.
Я только расстроился, что смог получить только один из них.
5
Довольный клиент
Опубликовано Альбертом Обрике 8 сентября 2020 г.
Растение прибыло в целости и сохранности. У меня нет жалоб.
5
AX, Шайна и Лаверн
Опубликовано Клэр Викоко 11 августа 2020 г.
Я очень доволен своим заказом! Я тоже получил бесплатный Саморано! Доставка очень быстрая, упаковано хорошо, растения пришли здоровые. Настоятельно рекомендуется!
5
Топор Драконий фрукт
Опубликовано Дайан Махан 7 июля 2020 г.
Прибыл в отличном состоянии, я пересадил его в 1 галлон, и он чувствует себя хорошо

Примечание : Эти растения высажены в 3-дюймовые горшки и недоступны за при личной покупке .

Эти должны быть приобретены через этот веб-сайт для забора или доставки теплицы.

Нам требуется Один день заранее для заказов на вывоз обочины теплицы в ближайшее время

сопутствующие товары
Клиенты также просмотрели

Полиция Калифорнии застрелила мужчину с топором на электростанции

У полиции нет четких ответов, почему мужчина перепрыгнул через забор в Энергетический центр Меткалфа, вооруженный топорами и метательными ножами.

Роберт Салонга
The Mercury News

САН-ХОСЕ, Калифорния. — У полиции нет четких ответов на вопрос, почему мужчина перепрыгнул через забор в Энергетический центр Меткалфа, вооруженный топорами и метательными ножами, и вступил в столкновение, в ходе которого офицеры застрелили его во вторник вечером. .

27-летний житель города был госпитализирован в местную больницу в психиатрическом отделении в сентябре, и за последний год у него были стычки с полицией в Сан-Хосе, Фресно и округе Санта-Крус, некоторые из которых привели к трем В отношении него выданы действующие судебные ордера на совершение правонарушений в связи с различными преступлениями, связанными с наркотиками и оружием.

«Этот человек пережил психический кризис и сам вооружился, и офицерам пришлось иметь дело с этим», — сказал начальник полиции Эдди Гарсия. «Это несправедливая ситуация для обеих сторон. Это печальный случай. Мои офицеры потрясены этим, и я уверен, что семья этого человека была потрясена этим».

Конфронтация навеяла воспоминания о другой громкой стрельбе в этом районе в апреле 2013 года, когда один или несколько снайперов открыли огонь по соседней электроподстанции Pacific Gas & Electric Co. на Меткалф-роуд, взорвав 17 трансформаторов и полдюжины электрических цепей. выключатели. Атака нанесла ущерб в размере 15,4 миллиона долларов и потребовала радикальных обновлений безопасности.

Во вторник на Кальпийской электростанции никто не пострадал, и нет никаких указаний на то, что подозреваемый имел какие-либо связи с объектом или его оператором. Гарсия сказал, что не сразу стало ясно, на что нацелился подозреваемый, личность которого официально не установлена.

«Я не знаю, что он собирался делать, когда попал на эту территорию», — сказал он. «Детективы свяжутся с семьей. Он никогда не говорил офицерам о своих намерениях».

Это столкновение ознаменовало собой первую в городе перестрелку с участием офицеров в этом году. В прошлом году в Сан-Хосе было зафиксировано восемь таких перестрелок, половина из которых закончилась смертельным исходом.

В полицию Сан-Хосе позвонили около 17:00. в центр Меткалфа для сообщения о злоумышленнике, который подъехал к главным воротам на черном седане Mercedes-Benz, вытащил что-то из своего багажника, а затем перепрыгнул ограждение по периметру. При проверке номерного знака автомобиля был обнаружен бюллетень «вооружен и опасен» для владельца автомобиля, выпущенный офисом шерифа округа Санта-Крус.

Гарсия сказал, что офицеры выехали на место происшествия и подошли к незанятому Мерседесу. Офицер, заглянувший в переднюю часть автомобиля, заметил на водительском сиденье большой меч. Предупреждение в районе Санта-Крус описывало мужчину, который замахивался мечом на охранников.

Издалека сотрудники службы безопасности электростанции могли видеть, что мужчина бродил с 6-футовой трубой в одной руке и топором или топором в другой. Офицеры следовали за ним издалека.

«Он несколько раз сказал: «Стреляй в меня и убей меня», — сказал Гарсия.

Мужчина быстро развернулся и пошел к офицерам, и Гарсия сказал, что двое офицеров «приказывали подозреваемому либо сдаться, либо бросить оружие не менее 23 раз».

Незадолго до 17:20 один из офицеров в полицейской радиопередаче, подтвержденной властями, сказал: «Положи!» последовало короткое радиомолчание, а затем внезапно: «Выстрелы. Произведены выстрелы.”

«Когда подозреваемый находился примерно в 5-6 футах от одного из офицеров, один офицер выстрелил в подозреваемого, а подозреваемый направился ко второму офицеру с топором и (трубкой) в руках», — сказал Гарсия. «Второй офицер тогда тоже стрелял».

Мужчину констатировали мертвым на месте происшествия. По словам Гарсии, при обыске его тела полиция обнаружила еще один топор, шесть метательных ножей и перцовый баллончик.

Хотя имя подозреваемого не разглашается, эта новостная организация подтвердила его личность с помощью судебных протоколов и источников в правоохранительных органах. Судебные протоколы показывают, что в дополнение к активным делам, основанным на его арестах за мелкие правонарушения в июле и октябре прошлого года в Сан-Хосе, в период с 2005 по 2009 год у него было пять судимостей, в том числе как минимум одно уголовное преступление.. Дела касались незаконного хранения оружия и наркотиков, в первую очередь метамфетамина и огнестрельного оружия.

Он был освобожден под надзор, когда он был арестован 25 ноября во Фресно по подозрению в аналогичных правонарушениях, как показывают записи. Во многих случаях, когда его останавливала или арестовывала полиция, он ехал на том же «Мерседесе», который нашли на месте стрельбы во вторник.

Двое офицеров, которые стреляли из своего оружия, были отправлены в оплачиваемый административный отпуск, в то время как расследование SJPD было начато совместно с окружной прокуратурой округа Санта-Клара под наблюдением независимого аудитора полиции Сан-Хосе и городской прокуратуры.
