Как пользоваться микрометрическим нутромером
- Главная
- Измерительный инструмент
Микрометрические нутромеры предназначены для высокоточных измерений внутренних размеров деталей в пределах от 50 до 6000 мм. Они широко применяются в машиностроении при производстве ответственных изделий.
Содержание
- Устройство и технические характеристики
- Подготовка к работе
- Измерение и отсчет показаний
- Правила эксплуатации
Устройство и технические характеристики
Нутромер состоит из микрометрической головки 1, комплекта удлинителей 2 и измерительного наконечника 3. У приборов с верхним пределом измерения свыше 2500 мм микрометрическая головка оснащается индикатором часового типа с ценой деления 0,01 мм. В комплект нутромера входит также установочная мера 4.
Основные технические характеристики
Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88.
Обозначение устройства | Диапазон измерений, мм | Цена деления, мм | Предел допускаемой погрешности, мкм |
НМ 50-75 | 50 – 75 | 0,01 | от ± 4 до ± 90 |
НМ 50-175 | 50 – 175 | 0,01 | |
НМ 50-600 | 50 – 600 | 0,01 | |
НМ 75-175 | 75 – 175 | 0,01 | |
НМ 75-600 | 75 – 600 | 0,01 | |
НМ 150-1250 | 150 – 1250 | 0,01 | |
НМ 150-1400 | 150 – 1400 | 0,01 | |
НМ 150-2500 | 150 – 2500 | 0,01 | |
НМ 150-3000 | 150 – 3000 | 0,01 | |
НМ 350-4000 | 350 – 4000 | 0,01 | |
НМ 350-6000 | 350 – 6000 | 0,01 |
Подготовка к работе
Перед началом измерений проверьте правильность установки микрометрической головки на ноль по установочной мере. Настройку необходимо проводить при температуре окружающей среды в пределах 20 ±5°С.
Введите микрометрическую головку между измерительными губками установочной меры, и прижмите стержень наконечника к одной из них. Покачивая верхнюю часть микрометрической головки и вращая барабан, определите кратчайшее расстояние. Измерительные поверхности нутромера при этом должны с легким трением касаться рабочих поверхностей меры.
Закрепите микровинт стопорным винтом и извлеките головку. Нулевое деление барабана должно точно совпадать с продольным штрихом стебля.
После установки головки на ноль выверните наконечник из муфты, подберите соответствующие удлинители и соедините их с микрометрической головкой. Снова вверните наконечник.
Измерение и отсчет показаний
Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке.
Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением.
В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в поперечном направлении, отыскивая максимальный размер, а затем в осевом направлении, отыскивая минимальное значение.
Выведете прибор из проверяемой детали и сделайте отсчет. Для этого нужно сложить длину микрометрической головки, размеры используемых удлинителей и значение по шкале. Пример отсчета показаний представлен в таблице.
Длина микрометрической головки, мм | Используемые удлинители, мм | Показания по шкале, мм | Размер детали, мм |
75 | 50 | 8,24 | 233,24 |
100 |
По окончании работы произведите разборку нутромера в последовательности, обратной сборке.
Правила эксплуатации микрометрических нутромеров
Для того чтобы обеспечить длительную работу нутромера и сохранить его высокие метрологические характеристики следует соблюдать следующие правила:
- Перед началом работы проверяйте по установочной мере правильность установки микрометрической головки на ноль.
- Не вывертывайте винты установочной меры во избежание потери ее размера.
- Соединение головки и удлинителей производите без перетяжки, до упора торцов.
- В процессе работы поддерживайте нутромер в местах, обеспечивающих его минимальный прогиб, то есть на расстоянии от измерительных поверхностей, примерно равном 1/5 измеряемой длины.
- Не вынимайте без особой надобности измерительные стержни из корпусов.
- Не допускайте ударов по нутромеру, особенно по его измерительным поверхностям.
- Сохраняйте чистоту шкалы, микрометрического винта и других деталей.
- Во избежание появления следов коррозии храните нутромер в закрытом футляре и в сухом месте.
ПОДЕЛИТЬСЯ
Заглавная страница
КАТЕГОРИИ: Археология Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления |

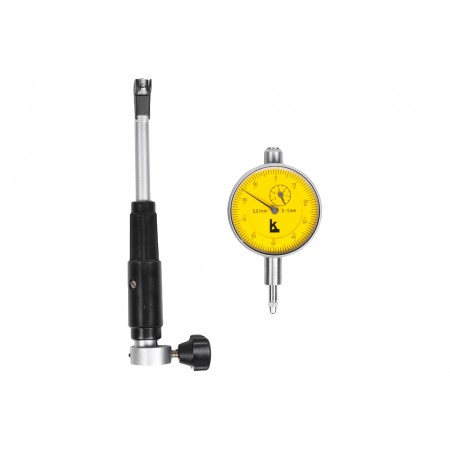

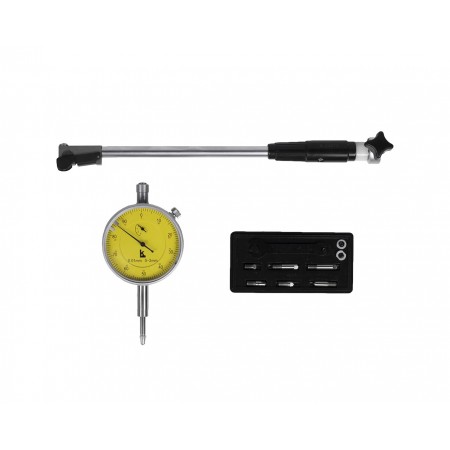

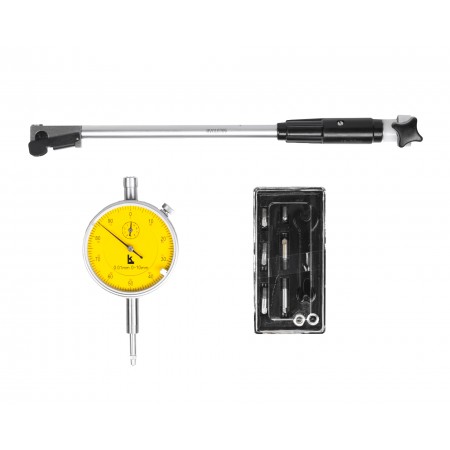

⇐ ПредыдущаяСтр 9 из 17Следующая ⇒ Основными частями индикаторного нутромера являются подвижный 1 неподвижный 2 измерительные стержни, индикатор часового типа 3, рычаг 4 и шток 5, служащие для передачи перемещения подвижного стержня индикатору, и центрирующий мостик 6. Наличие мостика обеспечивает касание индикаторного нутромера с измеряемым отверстием в дополнительных двух подвижных точках и более точную установку прибора по диаметру этого отверстия. Подвижный измерительный стержень и рычаг размещены в кожухе 8, а шток – в трубке 9 с надетой на неё теплоизоляционной втулкой 11. Для создания измерительного усилия служит пружина 12. Рычаг, вращающийся на оси 10, выполнен равноплечим, поэтому отклонения подвижного измерительного стержня 1 и измерительного стержня индикатора при измерении всегда равны между собой. В зависимости от типа индикатора и диапазона измерений допускаемая погрешность нутромеров составляет 1,8 – 22 мкм. Основные погрешности при измерениях нутромерами возникают вследствие смещения линии измерения относительно диаметра отверстия (рис. 2.11.а). Линия измерения устанавливается по диаметру отверстия с помощью центрирующего мостика. Погрешность центрирования не превышает 3 мкм.
Рис. 2.10. Устройство нутромера: 1 – подвижный измерительный стержень; 2 – неподвижный измерительный стержень; 3 – индикатор часового типа; 4 – рычаг; 5 – шток; 6 – центрирующий мостик; 7 – корпус; 8 – кожух; 9 – шток-трубка; 10 – рычаг; 11 – теплоизолирующая трубка.
Погрешность перекоса уменьшают, покачивая нутромер в плоскости осевого сечения отверстия (рис. 2.11.б). При наименьших показаниях прибора линия измерения совпадает с диаметральной плоскостью отверстия. Перед измерением нутромеры устанавливают на номинальный размер отверстия с помощью аттестованного кольца, блока концевых мер с боковиками в струбцине или микрометра.
Рис. 2.11. Основные погрешности, возникающие при измерении нутромерами
Методика настройки прибора
1. Выставить измерительный прибор по концевым мерам на номинальный диаметр детали, для этого
Рис. 2.12. Настройка нутромера в струбцине 1 – струбцина; 2 – боковики; 3 – концевые меры; 4 – нутромер; 5 – винт
2. По номинальному размеру подобрать концевую меру длины (плитку) или блок концевых мер. 3. Концевые меры (рис. 2.12.) установить в струбцину 1 между боковиками 3 и закрепить винтом 5. 4. Установить в головке нутромера сменный неподвижный измерительный стержень, соответствующий номинальному размеру измеряемого отверстия. 5. Поместить индикаторный нутромер измерительными наконечниками между боковиками струбцины и, выворачивая измерительный стержень, сообщить измерительному наконечнику натяг, соответствующий 2 – 3 оборотам стрелкам индикатора. Затем окончательно установить измерительный стержень (с учётом нормированного участка) путём его перемещения по нарезанной части и одновременного покачивания нутромера. Положение неподвижного измерительного стержня фиксируют гайкой, и ободок поворачивают до совпадения большой стрелки с нулевым штрихом циферблата. 6. Установить нутромер на нуль. Для этого произвести лёгкое покачивание в плоскости измерения. Кратчайший (действительный) размер между боковиками 2 определить по предельной точке движения индикаторной стрелки. В этом положении, путём вращения циферблата за ободок совместить нулевой штрих со стрелкой (рис. 2.13.).
Рис. 2.13. Закрепление неподвижного измерительного стержня гаечным ключом
7. Обратить внимание на положение малой стрелки индикатора, отсчитывающей число полных оборотов большой стрелки, а так же направление движения стрелки индикатора в плюс «+» (увеличение размера) и в минус «-» (уменьшение размера).
2.3.2. Порядок выполнения лабораторной работы
Определить погрешности формы внутренней поверхности гильзы цилиндра: в продольном сечении – отклонения профиля продольного сечения; на заданный размер в поперечном сечении – отклонения от круглости; комплексного показателя цилиндрической поверхности – отклонения от цилиндричности.
Рекомендации по измерению
1. По точностным характеристикам детали, заданных преподавателем, определяем требуемые значения показателей отклонения от круглости, отклонения от параллельности продольного сечения, цилиндричности (табл. П 2.4.4. – П 2.4.6.). 2. По табл. П 2.4.1. определяем количество точек контроля. 3. Для измерений применяем метод образующих. На внутренней поверхности детали маркером или карандашом наносим контур поперечных сечений (начальный на расстоянии 20 мм от торца гильзы), продольные сечения (рис. 2.14.). В точках пересечения произвести измерения размеров. Рис. 2.14. Схема обхода точек 4. При измерении нутромер, предварительно наклонив, осторожно, без ударов наконечниками о стенки детали, ввести в отверстие гильзы. Выставить покачиванием прибор на минимальный размер в сечении I–I и снять показание по индикатору, двигаясь вниз по образующей. Если стрелка отклонилась влево от нуля, то отклонение будет со знаком плюс (прибавляется к размеру блока плиток), если вправо – то отклонение будет со знаком минус (вычитается из размера блока плиток). Результаты измерений занести в табл. 2.11.
Таблица 2.11.
5. Опустить нутромер поочерёдно в следующие сечения, снимая каждый раз показания по индикатору. При каждом измерении покачиванием нутромера находить минимальный размер. Результаты измерения занести в табл. 2.11. Вывод нутромера из отверстия проводить плавно, без ударов. 6. Рассчитать диаметры внутренней поверхности гильзы цилиндра во всех измеренных сечениях. Результаты расчёта занести в соответствующие столбцы таблицы 2.11. При расчете диаметров необходимо учитывать знак (плюс или минус) отклонений стрелки индикатора. 7. По полученным опытным данным построить эскизы продольного и поперечного сечений. 8. При выявлении частных случаев для круглости (овальность, огранка), для отклонения профиля продольного сечения (конусность, бочкообразность, седлообразность), при расчете данных показателей воспользоваться формулой D = (Dmax – Dmin)/2 Значения показателей рассчитать во всех продольных и поперечных сечениях и занести в табл. 2.12. 9. Определить отклонение от цилиндричности, как разность между наибольшим и наименьшим размерами из всех измерений. TFZ = (Dmaxmax – Dminmin)/2 Результат занести в табл. 2.11. Таблица 2.12.
10. Максимальные значения показателей отклонения от круглости профиля продольного сечения, цилиндричности сравнить с табличными значениями, соответствующими требованиям точности детали. 11. Начертить эскиз детали с обозначением показателей отклонения формы. 12. Сделать вывод о годности детали.
Лабораторная работа № 5 ⇐ Предыдущая45678910111213Следующая ⇒ Читайте также: Техника нижней прямой подачи мяча Комплекс физических упражнений для развития мышц плечевого пояса Стандарт Порядок надевания противочумного костюма Общеразвивающие упражнения без предметов |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Последнее изменение этой страницы: 2017-02-05; просмотров: 376; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь – 161.97.168.212 (0.004 с.) |
Инструкции по установке кристалла индикатора
Aerospace : эти дешевые китайские индикаторы не стоит ремонтировать, но вы можете заменить кристалл, если он у вас есть. Тонкий безель поддевается с помощью отвертки (поместите весь индикатор в тиски, чтобы вы могли получить рычаг), и никаких инструментов не требуется, чтобы установить новый плоский кристалл на место. Мы не носим эти кристаллы.
Ames : разрезное стопорное кольцо удерживает безель старого образца на месте. Осторожно подденьте его, и рамка поднимется. Новый кристалл прижимается снизу со значительным усилием, и вполне вероятно, что кристалл будет поврежден в процессе. Будьте предельно осторожны. Для моделей серии 200 закажите кристалл диаметром 53,8 мм.
- Задний плунжер модели 22A использует кристалл диаметром 40,0 мм, который вставляется с помощью пресса.
Boice (снято с производства) безели удерживаются проволочной пружиной. Поддеть рамку можно большой отверткой. Вам понадобится кристаллический пресс, чтобы вставить кристалл диаметром 53,2 мм в большие рамки и кристалл диаметром 39,0 мм в малые рамки.
Brencor использует недорогие китайские индикаторы на своих фаскомерах. Снимите заднюю крышку, и вы увидите небольшой язычок, удерживаемый винтом. Не выкручивайте винт, а ослабьте его настолько, чтобы сдвинуть язычок внутрь и освободить лицевую панель. С противоположной стороны есть пружина. Будьте осторожны, вы не потеряете это. Кристалл диаметром 54,6 мм необходимо вставлять с помощью пресса. Повторите процедуру сборки.
Brown & Sharpe (сделано в Швейцарии): большинство этих новых моделей имеют лицевую панель, и стекло необходимо вынуть. Используйте свою изобретательность, но будьте осторожны, чтобы не повредить циферблат и не погнуть стрелку. Мы еще не знаем, как лучше вставить новый кристалл и каковы его правильные размеры. Они защелкиваются, как индикаторы Bestest, и можно предположить, что производитель использует аналогичный механизм вставки. Поскольку эти датчики недороги, производитель считает их «одноразовыми» и не предназначен для простого обслуживания. В циферблатных индикаторах группы O (например, MW 71) используется кристалл диаметром 28,6 мм. и потребуется пресс для вставки.
Brown & Sharpe (сделано в США): для индикаторов группы 2 с корпусом из стекловолокна, таких как модель 599-8241-942, безель удерживается на месте тремя очевидными винтами. Кристалл диаметром 54,6 мм необходимо вставлять с помощью пресса.
CDI : безель диаметром 2-1/4 дюйма можно отсоединить — он держится на пластиковом уплотнительном кольце. Кристалл диаметром 53,8 мм вставляется с помощью пресса для кристаллов. Установить безель обратно может быть непростой задачей. . Он плотно прилегает к уплотнительному кольцу. Убедитесь, что небольшой выступ на внутренней стороне лицевой панели входит в прорезь на циферблате. Индикаторы группы 3 с лицевой панелью диаметром 2–3/4 дюйма имеют 3 винта сбоку безель, который нужно снять. Не потеряйте это! Вы можете вставить кристалл диаметром 66,0 мм с помощью пресса.
Китай : прибл. Безель диаметром 2-1/4 дюйма принимает кристалл диаметром 54,6 мм. Снимите заднюю крышку, и вы увидите винт, который удерживает небольшой скользящий язычок на месте. Ослабьте этот винт ровно настолько, чтобы сдвинуть язычок назад. Теперь безель поднимется.
Compac Среди нескольких различных стилей безеля большой безель диаметром 82 мм отвинчивается, и новый кристалл (#1065) запрессовывается на место. Вставка этих больших кристаллов может быть проблематичной. Пресс обязателен. Для нутромера со шкалой IAP365A используйте очень тонкий 355-032. Пресс также требуется
Dorsey : Индикаторы AGD 2 имеют две пружины, удерживающие безель на месте. Снимите заднюю крышку и потяните пружины назад. Безель будет сниматься с одной стороны за раз. Будьте осторожны, не потеряйте пружины. Кристалл диаметром 54,6 мм необходимо вставлять с помощью пресса. В индикаторах AGD 4 используется кристалл № 47084, размер которого слишком велик, и для его вставки требуется пресс, а край кристалла можно немного очистить, чтобы уменьшить диаметр. Однако, если кристалл лежит плоско (без купола), он будет касаться указателя (что очень деликатно). Действуйте с предельной осторожностью. 3 винта с шестигранной головкой удерживают безель на месте.
Federal : три маленьких винта сбоку на лицевой панели удерживают ее на месте. Не теряйте винты, потому что их замена очень дорогая. Новейшие модели Federal имеют уплотнительное кольцо. Вы просто поддеваете рамку лезвием отвертки. Маленькие безели размера A имеют небольшую прорезь, и предполагается, что вы сможете нажать на пружину безеля, которую вы должны видеть через прорезь. Используйте очень маленькую отвертку и следите за своими пальцами (предупреждение об опасности). Кристаллы большого диаметра (D,E) могут не работать со стандартными прессами для кристаллов. Кристаллы Federal см. на стр. 19.1.
- В Federal A1/2Q используется кристалл диаметром 28,6 мм (требуется кристаллический пресс)
- Federal B2I использует кристалл диаметром 40,0 мм (требуется кристаллический пресс)
- Federal B3Q использует кристалл диаметром 40,0 мм (требуется кристаллический пресс)
- В индикаторах Federal “D” используется кристалл диаметром 65,8 мм (для установки требуется специальное крепление)
John Bull : эти старые модели AGD 2 имеют 4 винта, хорошо заметных на нижней стороне обода безеля. При снятии рамка легко снимается. Установите кристалл 55,5 мм с помощью пресса. При сборке совместите выступ на внешнем кольце шкалы с прорезью в лицевой панели.
Kafer : на циферблатных индикаторах AGD 2 необходимо вынуть два кольца отметки допуска. Будьте осторожны, если рамка пластиковая, вы можете ее повредить. Кристалл можно легко снять и заменить без каких-либо инструментов. Для пластикового кристалла заказывайте Kafer #5.2101 и стеклянного кристалла заказывайте Kafer #5.2102.
Mahr-Federal : Индикатор новейшего стиля имеет пластиковую рамку, которая приподнимается, как крышка на кофейной чашке. Вы можете использовать большую плоскую отвертку, чтобы помочь. Вы заметите, что на лицевой панели нет уплотнительного кольца, а есть выступ, который входит в канавку на корпусе индикатора. Могут быть маркеры допуска, которые можно легко удалить, если вы возьмете выступы плоскогубцами для ювелирных изделий и потянете внутрь, к центру безеля. Старый кристалл выламывается с небольшим усилием. Новый кристалл диаметром 53,2 мм вставляется с помощью пресса, опять же с большим усилием из-за глубокой выемки канавки. В этом случае вам может быть лучше просто купить новый безель и кристалл в сборе. Запчастей у нас нет.
Mitutoyo : к новейшим моделям добавлена буква «S», например 2416S. Они имеют единый пластиковый безель и стекло, которые защелкиваются на резиновом уплотнительном кольце. Кристалл может выскочить, и вы поверите, что его можно заменить. Это не так; но, если вы будете очень осторожны, вы можете попытаться приклеить его на место, хотя мы не рекомендуем этого делать. Номера для заказа см. в списках деталей Mitutoyo.
Mitutoyo : (старые модели) Снятие лицевой панели — это один из приемов, которым нужно овладеть. Снимите индикатор обратно, и вы увидите согнутый кусок пружинной проволоки на одном краю. Этот провод проходит в канавке безеля. Вам нужно будет нажать на этот провод, чтобы отсоединить его. В это время безель поднимется, открывая другой, меньший, такой же провод с другой стороны. Они имеют привычку теряться в процессе, так что будьте осторожны. Самые старые модели имели плоский кристалл, который нужно вставить с помощью пресса, чтобы он стал куполообразным.
- В индикаторах AGD 1 (с диаметром безеля около 1-3/4 дюйма) используется кристалл диаметром 37,8 мм В индикаторах
- AGD 2 (у них диаметр безеля около 2-1/4 дюйма) используется кристалл диаметром 53,8 мм. В индикаторах
- AGD 3 используются кристаллы диаметром 72,4 мм, но они недоступны у нас. Кристаллический пресс Mitutoyo, показанный вверху этой страницы, не подходит для индикаторов AGD 3. Диаметры кристаллов слишком велики для этого пресса. Мы предлагаем установить их профессионально. Индикаторы
- AGD 4, такие как 4802-10, будут использовать кристалл 110443, но их невозможно установить без специального оборудования. Кристалл 110443 является запчастью Mitutoyo и недоступен на этой странице. Вы должны иметь ремонтную мастерскую установить их для вас.
Peacock : мы не знаем достаточно о каждой модели Peacock, но индикатор № 1364 с безелем с наружным диаметром 2-1/4″ будет использовать кристалл диаметром 52,1 мм. Это не оригинальный кристалл производителя, но он В крайнем случае сойдет.Он плоский и для его вставки нужен пресс.После вставки он будет слегка выпуклым.Удалите 3 маленьких винта на боковой панели (не потеряйте их – у нас нет этих деталей) и осторожно снимите безель с уплотнительного кольца. Внутренний циферблат более или менее постоянно прикреплен к безелю. Он также оторвется и может повредить большую стрелку, если вы не будете осторожны.0005
Scherr-Tumico (S-T): некоторые безели имеют большое отверстие сбоку. Вы найдете 3 головки винтов, повернув отверстие. Отвинтите все это и не потеряйте их! (У нас нет этих деталей.) Кристалл диаметром 53,8 мм можно вставить с помощью пресса для кристаллов.
SPI: большинство циферблатных индикаторов SPI производятся в Китае. См. инструкции в разделе «Китай» выше.
Standard Gage (только для моделей Poughkeepsie): более новые, но снятые с производства индикаторы AGD2 с диаметром лицевой панели ~2-1/4 дюйма и двумя маленькими винтами, удерживающими внутренний циферблат на месте, подходят для кристалла диаметром 53,8 мм. Эти лицевые панели удерживаются на месте с помощью нейлонового уплотнительного кольца. Используйте отвертку с большим лезвием, чтобы приподнять лицевую панель. Для вставки кристалла необходим пресс для кристаллов. вниз твердо и прямо ладонью.0005
- В давно устаревшем циферблатном индикаторе D7-20045-B для малого калибра Standard используется кристалл #220. Это федеральный индикатор, и к нему применяются инструкции для федеральных тестовых индикаторов. Вам понадобится пресс для кристаллов.
Starrett : циферблатные индикаторы старого образца размера 2 имеют небольшое отверстие сбоку на безеле. Предполагается, что вы сможете надавить на пружину безеля, удерживающую безель, через это отверстие с помощью небольшого штифта. Кристаллы должны быть вставлены с прессом для кристаллов. Удачи тебе. Если вы сделаете это правильно, это сработает.
- Безель нового стиля AGD 2 размера серии 25 защелкивается и снимается. Чтобы снять его, вам нужно нажать на одну из трех пластиковых защелок, которые вы увидите под лицевой панелью. Кристалл диаметром 53,2 мм или кристалл диаметром 53,8 мм необходимо вставить с помощью пресса для кристаллов. Подойдет любой размер, но кристалл диаметром 53,8 мм даст более высокий купол.
- Для индикаторов серии 80 (миниатюрный циферблатный индикатор) безель можно поддеть отверткой; Если при этом проволочное стопорное кольцо деформируется, согните его, придав ему форму. Вам понадобится пресс, чтобы установить новый кристалл. См. список деталей.
- Серия 81 использует кристалл диаметром 40,0 мм .
- Серия 641 использует кристалл диаметром 40,0 мм .
- Серия 655 использует кристалл #840
- Серия 656 использует PT06908 (не доступен у нас)
- Серия 689 использует кристалл диаметром 40,0 мм .
- Обратный плунжер модели 196 использует кристалл диаметром 36,6 мм. Замена аналогична тестовому индикатору Last Word (см. выше).
- Starrett 25-631 использует кристаллы диаметром 53,2 мм (требуется пресс для кристаллов)
Самые старые циферблатные индикаторы Starrett, вероятно, 1950-х годов и раньше, имели три винта сбоку на безеле. Удалите их и не теряйте! Безель снимается, но вам понадобится пресс для кристаллов, чтобы вставить новый кристалл. При повторной сборке убедитесь, что маленькие прорези на циферблате и расположенная под ним пружина совмещены с небольшим язычком внутри безеля.
- В Starrett 25-F1″ используются кристаллы диаметром 53,2 мм (требуется пресс для кристаллов)
Теклок : синий безель модели AI-921N крепится на уплотнительном кольце, и его можно снять. Плоский кристалл диаметром 53,8 мм необходимо установить с помощью кристаллического пресса. Может быть трудно заставить безель снова защелкнуться на уплотнительном кольце. Плотно и прямо надавите ладонью. В более новых версиях этих индикаторов используется кристалл диаметром 54,6 мм. В некоторых старых версиях был небольшой зажим, который вы можете увидеть, только сняв заднюю крышку. Вам нужно будет ослабить винт ровно настолько, чтобы зажим скользнул внутрь, освобождая лицевую панель. Небольшая проволочная пружина закрепляет другую сторону безеля. Вы можете проиграть этой весной, если не будете осторожны. Если вам нужен новый кристалл для индикатора Teclock, отправьте нам весь прибор вместе с чеком на 40 долларов, и мы установим для вас соответствующий кристалл (доставка включена). Таким образом, вы будете знать, что вы получаете правильный размер. В противном случае мы не даем никаких гарантий, что то, что вы покупаете, подойдет.
Советы по циферблатному индикатору: советы по выбору, установке, обнулению и измерению с помощью циферблатного индикатора
Этот циферблатный индикатор был настроен для считывания биения компонента и обнуления. Это означает, что плунжер прошел часть пути по всему диапазону хода. Как только это будет выполнено, внешний безель циферблата поворачивается, чтобы расположить нулевую отметку прямо на большой стрелке. Здесь вы можете видеть, что фотография была сделана немного сбоку. Он показывает последствия неправильного считывания показаний датчика. (Изображение/Уэйн Скраба)
Одним из самых важных инструментов, который вы найдете в коллекции инструментов любого гонщика или родстера, является циферблатный индикатор .
Они используются для всего: от регулировки кулачка до проверки биения ротора дискового тормоза (наряду с любым количеством промежуточных задач).
Summit Racing предлагает всевозможные циферблатные индикаторы во всех ценовых диапазонах. Этот недорогой циферблатный индикатор марки Summit показывает от 0 до 1,00 дюйма, и, как вы можете видеть, шкала считывает показания с шагом 0,001 дюйма. (Изображение/Гонки на высшем уровне)
В наиболее распространенных циферблатных индикаторах используется калиброванный шток, оснащенный подвижным шпинделем или плунжером, который передает линейное движение легко читаемому циферблату.
Циферблаты обычно маркируются с шагом 0,001 дюйма, что означает, что один полный оборот стрелки индикатора равен ходу 0,100 дюйма или одной десятой дюйма.
Как правило, циферблатный индикатор имеет так называемую «короткую стрелку» на лицевой стороне. Это гораздо меньший калиброванный циферблат с маркировкой каждой десятой дюйма, поэтому вам не нужно визуально подсчитывать количество полных оборотов, которые делает стрелка.
Учитывая, что существуют специальные индикаторы, которые показывают (например) 0,050 дюйма на оборот, рекомендуется отметить спецификацию на лицевой стороне манометра, чтобы убедиться, что вы правильно читаете решетку (большинство манометров имеют спецификацию на циферблате). лицо, но некоторые нет).
При использовании циферблатного индикатора необходимо быть абсолютно уверенным в его устойчивости и жесткости крепления. Если индикатор двигается, измерения будут неточными.
Вот почему циферблатные индикаторы почти всегда используются в сочетании с регулируемым магнитным основанием, которое можно (надежно) прикрепить к соседней поверхности.
При использовании магнитное основание можно отрегулировать, чтобы расположить циферблатный индикатор таким образом, чтобы он мог считывать движение в соответствующем направлении.
