Как заточить цепь для бензопилы своими руками. Как заточить цепь бензопилы своими руками болгаркой и напильником

Ноябрь 6 • Инструменты • Просмотров 835 • Комментариев к записи Как заточить цепь для бензопилы своими руками нет

Уход за приусадебным участком – дело не совсем легкое. Даже шести соток сада вполне достаточно, чтобы принести немало проблем своему собственнику. А если речь идет о гектаре и более, то и подавно. Благодаря техническому прогрессу на рынке появилось много механизированных орудий труда, которые заметно облегчают труд садовода. Это и мини мотоблоки, мотокосы, автоматические системы полива и удобрения растений, и, конечно же, мотопилы. Если в советские времена такими устройствами пользовались преимущественно профессиональные вальщики леса, а пресловутая «Дружба» была в домохозяйствах скорее диковинкой, то сейчас ситуация изменилась. Бензопила уже считается, скорее необходимостью, чем роскошью.

Содержание

• Как понять, что цепь бензопилы нуждается в заточке?
• Из-за чего цепь бензопилы приходит в негодность
• Как производится заточка цепей для бензопил своими руками
• Как заточить цепь бензопилы своими руками напильником
• Заточка цепи бензопилы на станке
• Уход за пильной гарнитурой бензопилы
• Как заточить цепь бензопилы своими руками болгаркой: фото
• Как заточить цепь бензопилы своими руками: видео

Благодаря бензопиле уход за садом станет простым занятием. К тому же с помощью неё можно легко напилить дров для дачной печи или твердотопливного котла. Как и любой механический инструмент, бензопила требует к себе внимания и ухода. Особенно это касается двигателя и цепи. Двигатель внутреннего сгорания необходимо постоянно смазывать, проводить техобслуживание, заливать вместе с бензином специальную смазку. Уход за цепью, на которой располагаются режущие зубья, в основном заключается в заточке. О том, как заточить цепь бензопилы дружба своими руками – далее в статье.

Как понять, что цепь бензопилы нуждается в заточке?

О том, что появилась необходимость в заточке цепи бензопилы, опытный пользователь узнает по особенностям ее работы:

• Первым признаком проблем с остротой зубьев является значительное снижение скорости реза. Причем падение производительности наблюдается не только при работе с твердой древесиной, но и с мягкими породами дерева.
• Еще одним показателем необходимости заточить цепь является мелкая стружка, которая вылетает из прореза, а если она окрашивается в черный цвет, то это говорит о полностью затупившейся цепи. В этом случае применять меры крайне необходимо.
• Начало проблем с цепью может почувствоваться через высокую вибрацию при работе с инструментом. Уже на этом этапе необходимо принимать меры.
• Снижение остроты зубьев приводит к увеличению нагрузки на двигатель, его перегреву и чрезмерному износу.

Из-за чего цепь бензопилы приходит в негодность

Причин, по которым цепь бензопилы может прийти в негодность несколько:

• Самая распространенная среди них – работа с твердыми породами дерева. Распил твердых пород необходимо проводить постепенно, не давая инструменту слишком перегреваться.
• Ещё часто зубья цепей тупятся при соприкосновении с металлическими или бетонными поверхностями. Чтобы этого не произошло, необходимо быть внимательным при производстве работ, не допускать порезки деревьев вблизи поверхности земли и возле расположения сучков и ветвей. Дело в том, что сучек имеет гораздо большую твердость, что пагубно влияет на состояние режущих кромок цепи.

Как производится заточка цепей для бензопил своими руками

Заточка цепи своими руками – процесс довольно сложный, и, чтобы сделать его правильно, необходимо знать некоторые нюансы. После проведения работ, цепь должна соответствовать параметрам, которые заложены заводом-производителем. Это очень важно, так как параметры двигателя, приводной звездочки рассчитываются именно исходя из характеристик цепи пилы. Если она не будет им соответствовать, инструмент может работать не корректно. Нельзя слишком стачивать зубья, меняя их геометрию и размеры. Такие действия могут привести к неравномерному износу и разрыву цепи, что всегда очень опасно.

При заточке цепи необходимо знать ее строение. Цепь бензопилы состоит из режущих звеньев: правостороннего и левостороннего, конфигурация у которых зеркальная. Устанавливаются звенья поочередно.

Само звено состоит из нескольких частей:

• Передний и задний скосы.
• Отверстия под втулки и оси, которые соединяют цепь воедино.
• Ограничитель глубины пропила.
• Верхняя грань.
• Рабочий угол.
• Боковая режущая кромка.

Именно острота последних двух частей влияет на работу всего инструмента, поэтому они и затачиваются.

Затачивать цепь бензопилы можно двумя способами:

1. Вручную, используя для этого специальный напильник.
2. На специальном заточном станке.

Заточка при помощи станка имеет смысл при больших объемах работы, когда инструмент приходится обслуживать часто. Обычно им пользуются в инструментальных мастерских компаний по заготовке и обработке леса. Покупать станок, который стоит не так уж и мало, для того, чтобы заточить цепь пару раз за десятилетие, нет смысла. Заточка зубьев вручную, хоть и отнимает время, но не так «бьет по карману».

Как заточить цепь бензопилы своими руками напильником

Так как режущая кромка звена цепи имеет полукруглый профиль, для ее заточки можно применять только круглый напильник. В этом процессе важным этапом станет выбор напильника. Плохо подобранный инструмент не только затруднит работу, но и сделает результат непредсказуемым, что может привести к печальным последствиям. Выбор напильника необходимо производить в зависимости от конфигурации звена цепи и ее шага. Последний параметр у стандартных цепей колеблется в пределах 4-5,5 мм. При работе инструмент не должен выступать за грань зуба более чем на 1/5 своего диаметра. Чтобы добиться нормальных параметров реза, угол заточки должен составлять 30°. Именно под таким углом к горизонтали следует держать инструмент при ручной заточке пилы.

Производители бензопил, как правило, предлагают в комплекте набор инструментов для заточки цепей. Обычно в него входят:

• круглый напильник с державкой,
• небольшой плоский напильник,
• специальное приспособление для чистки пилы.

Благодаря напильнику с державкой, на который нанесены специальные пометки, работа с ним становится более аккуратной. За счет того, что пластина инструмента упирается на ограничитель глубины реза и на верхнюю часть зуба, сам напильник принимает нужное положение прями над режущей кромкой, что делает процесс заточки более точным.

Процесс заточки цепи бензопилы при помощи напильника производится в следующем порядке:

1. Для начала необходимо четко подобрать напильник для заточки цепей бензопил, который по диаметру соответствует профилю режущей кромки.
2. Шину бензопилы необходимо жестко закрепить. Сделать это нужно предельно аккуратно, чтобы не нарушить ее первоначальной конфигурации. Если погнуть шину, весь инструмент может прийти в негодность.
3. Затем устанавливается тормоз цепи, чтобы она не проворачивалась при заточке.
4. Следующим шагом необходимо отметить первый рабочий зуб. Делается это для того чтобы не пойти затачивать зубья по второму кругу.
5. Напильник устанавливается в рабочее положение и начинается сама заточка.
6. Движение инструмента должны быть плавные, без рывков, только в одном направлении (от себя).
7. При работе не нужно слишком нажимать на напильник, чтобы не сточить больший слой зуба.
8. Для каждого зуба цепи процесс должен быть идентичным, включая силу нажима, и количество проходов напильника. Только так можно добиться равномерной заточки инструмента.
9. При работе напильником его необходимо немного проворачивать вокруг своей оси. Это обеспечит более равномерный износ инструмента, что станет залогом одинаковой заточки всей пилы в будущем.
10. Сначала затачивают зубья одного направления. После этого пилу переворачивают и продолжают работу в противоположном направлении.
11. Если на цепи зубья не одинаковой длины, то в качестве шаблона принимается самый короткий из них. Все остальные затачиваются под него.

Заточка цепи бензопилы на станке

Появление механических или электрических станков для заточки цепей бензопил существенно облегчили задачу. Теперь, настроив станок по самому малому зубу, можно легко сделать все зубья цепи абсолютно одинаковыми. Именно этот момент отличает ручную заточку от механической.

Процесс заточки цепи бензопилы на станке довольно простой и не требует особых знаний:

1. Первым делом пила устанавливается в станок. Делается это таким образом, чтобы ее зубья смотрели на заточной камень.
2. Винт натяжения цепи необходимо послабить.
3. Далее устанавливается угол наклона заточного камня. Это и есть угол заточки, наиболее оптимальное значение которого составляет 30°. Однако, этот параметр может меняться в зависимости от рекомендаций завода-производителя.
4. Обычно процесс заточки цепи бензопилы проводят через зуб. Это намного удобней, чем делать последовательную заточку.
5. Заточка зуба не должна быть слишком глубокой. Это может привести к снижению прочности звена, которое при работе может просто разрушиться.
6. После окончания работы необходимо удалить с поверхности цепи остатки стружки и абразива, а затем смазать ее моторным маслом.

Уход за пильной гарнитурой бензопилы

Чтобы цепь пилы служила долго и меньше тупилась, за ней необходимо правильно ухаживать.

Уход за цепью заключается в ее своевременной заточке и смазке:

• Что касается заточки, то цепь необходимо поддерживать в хромовом слое. Его наносят на поверхность зубьев для большей остроты. При своевременной заточке, хромовый слой остается невредимым, что является залогом остроты цепи. Если допустить состояние зубьев до повреждения хромового слоя, тупиться она будет довольно часто.
• Также на эксплуатационные свойства цепи влияет своевременная смазка. Подается она от масляного насоса внутрь двигателя пилы. Проверить смазку можно преподнеся лист бумаги к шине работающей бензопилы. Через несколько секунд на бумаге должны появиться пятна смазки. Перед установкой новой цепи ее и канавку в шине опрыскивают масляным аэрозолем.

Как заточить цепь бензопилы своими руками болгаркой: фото

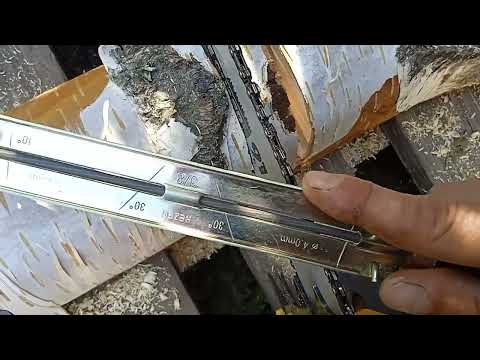

Как заточить цепь бензопилы своими руками: видео

« Кирпичная печь для дома своими руками. Пошаговая инструкция в фотографиях Прочистка и устранение засора в раковине и канализации своими руками »

Какой тип напильника вам нужен

Напильники для бензопилы очень важны, поскольку они могут помочь продлить срок службы вашей цепи бензопилы. Резка тупыми цепями приводит к повышенному расходу топлива, а также к чрезмерному износу бензопилы, поэтому важно всегда использовать острые цепи. Вместо замены цепи, когда она затупится и затупится, вы можете использовать напильник для заточки режущих зубьев, что повысит эффективность работы бензопилы.

Однако не каждая цепь бензопилы одинакова, и выбор правильного напильника имеет первостепенное значение, поскольку он должен соответствовать вашей цепи; выбор неправильного напильника снизит производительность пильной цепи. Чтобы быть абсолютно уверенным, какой тип напильника вам нужен для вашей цепи, вы должны проверить руководство производителя.

Размеры файлов

Проще говоря, тип нужного вам напильника напрямую соответствует размеру шага вашей цепи. Чем больше шаг, тем выше будут режущие зубья. Следовательно, чем выше будут зубцы, тем больше должен быть файл. Если вы не знаете шаг цепной пилы, вы можете измерить его, измерив расстояние между тремя заклепками.

Важно также понимать, что могут понадобиться разные напильники для разных режущих зубов, если они не одного типа. Учитывая, что существуют различные типы долота, когда речь идет о цепях бензопилы, для каждого типа долота потребуется свой тип напильника.

После того, как вы определили шаг цепи бензопилы, вы можете определить размер необходимого напильника, используя эту таблицу:

Шаг цепи	Диаметр круглого напильника
1/4 дюйма	4,0 мм
.325	4,8 мм
3/8 дюйма	5,2 мм
.404	5,5 мм

Профили файлов

Вы должны использовать только специальные напильники для заточки бензопил. Напильники для бензопил имеют другой профиль (т.е. структуру поверхности) в отличие от стандартных инженерных напильников, которые совершенно не подходят для заточки бензопил. Если вы сомневаетесь, вам следует проконсультироваться со специалистом перед началом работы, так как если вы используете неправильный файл, вам может потребоваться замена цепи.

Вам также потребуются круглые и плоские напильники для заточки цепей бензопилы , чтобы получить наилучшие результаты. Ваш круглый напильник понадобится для заточки боковых и верхних пластин режущих зубьев. Затем вы должны использовать плоский напильник для заточки глубиномера, чтобы он сохранял свою форму.

“Цепь 12″ Полузубило Slim Cut, 3/8″, 1,1 мм, 44 ведущих звена”

Подача 3/8″

Измерять 1,1 мм

Ссылки на диск 44 ​​

Набор файлов

Файл (мм) 4,0

Круглые напильники x 2

Файл (мм) 4,0

Как напилить грабли на бензопиле

Поддержание постоянной глубины реза бензопилы является важным, но часто упускаемым из виду аспектом технического обслуживания бензопилы. Если вы время от времени не подтачиваете грабли на бензопиле, глубина резания зубьев со временем уменьшится и серьезно ухудшит способность вашей пилы пилить. На самом деле, это может полностью подавить его способность. Когда вы идете распиливать бревно, ваша пила не производит ничего, кроме дыма, поскольку грабли закрывают зуб пилы.

Это нехорошо! Поддерживать рейкеры на соответствующем уровне легко, и это нужно делать только время от времени. Тем не менее, большинство людей напуганы неизвестностью (или могут просто не знать, что это то, что нужно сделать) и предпочитают вместо этого получить новую цепь, тратя впустую большую часть жизни цепи.

В этой статье мы обсудим все, что вам нужно знать о граблях, и покажем, как использовать простой инструмент, чтобы держать их на нужной высоте.

Для чего нужны грабли?

Грабли на цепи бензопилы устанавливают правильную и постоянную глубину пропила для зуба . Они предотвращают слишком агрессивное врезание цепи в древесину, что может застопорить маломощную пилу, пожертвовать контролем оператора и создать чрезвычайно грубую резку. Грабли обеспечивают, чтобы зуб врезался в древесину только на определенной глубине (обычно 0,025 дюйма), что приводит к гораздо более контролируемому процессу резания. Вы можете видеть, как грабли регулируют глубину резания на диаграмме ниже.

Как видно на схеме, задняя часть зуба пилы наклонена вниз. Когда вы затачиваете цепь, вы подпиливаете зуб назад и, таким образом, перемещаете кончик зуба вниз относительно граблей. Таким образом, чтобы поддерживать постоянную глубину, вы должны время от времени подпиливать грабли. К счастью, эта работа значительно упрощается с помощью инструмента, известного как глубиномер с граблями.

Опиливание граблей с помощью глубиномера

Крайне важно, чтобы глубина резания для всех граблей оставалась одинаковой. Неравномерная глубина резания, вызванная напильником от руки, может привести к неравномерному и неравномерному резу, что существенно разрушит цепь. Таким образом, мы используем глубиномер для обеспечения согласованности.

Глубиномер — это просто кусок штампованного металла, который лежит на зубьях цепи с выемкой 0,025″, из которой могут выскочить гребни. Любой материал, выступающий над металлом, затем спиливается. Давайте рассмотрим простой процесс использования этого инструмента.

Необходимые предметы:

• Измеритель глубины грабельной пилы
• Маленький плоский напильник

Оба предмета можно недорого найти в этом наборе здесь.

Шаг 1. Поместите глубиномер на цепь

Чтобы заточить грабли для бензопилы, возьмите глубиномер и положите его поперек цепи загнутыми концами вниз, как показано на фотографии ниже. Посередине должна быть выемка с прорезью. Этот слот должен быть расположен так, чтобы не было видно ни рейки, ни чего-либо еще.

Верх зуба пилы должен находиться за пределами площадки и располагаться под выступающим металлом. Не внутри отступа. Это создает перепад высот, который измеряет глубину граблей 0,025 дюйма.

Шаг 2. Подпилите гребенку заподлицо с глубиномером

Если ваши гребни нуждаются в опиловке Некоторый материал от гребней должен торчать над ограничителем глубины.

С помощью маленького плоского напильника отшлифуйте грабель, пока он не окажется на одном уровне с металлом глубиномера, как показано ниже.

Если ваша цепь не старая и вы никогда не подпиливали гребни, вам потребуется всего несколько взмахов, чтобы выровнять ее, так что полегче.

Шаг 3: Повторите процесс для всех рейкеров

Когда вы закончите, вам нужно повторить процесс для всех рейкеров. Важно, чтобы все грабли были установлены на одинаковую глубину. В противном случае пила может не ровно проходить по дереву. К счастью, как только вы освоитесь с процессом, это не займет много времени.

Вот и все!

Если вы никогда раньше не подпиливали свои грабли, вы, вероятно, заметите огромную разницу в том, насколько хорошо ваши пилы режут. К счастью, это не тот процесс, который вам нужно повторять очень часто. По моему опыту, вам нужно делать это только один раз каждые 10 сеансов заточки или около того, но для вас это может быть больше или меньше.
