Метроло́гия — наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности.

Предметом метрологии является извлечение количественной информации о свойствах объектов с заданной точностью и достоверностью; нормативная база для этого — метрологические стандарты.

Метрология состоит из трёх основных разделов:

  • Теоретическая или фундаментальная — рассматривает общие теоретические проблемы (разработка теории и проблем измерений физических величин, их единиц, методов измерений).
  • Прикладная — изучает вопросы практического применения разработок теоретической метрологии. В её ведении находятся все вопросы метрологического обеспечения.
  • Законодательная — устанавливает обязательные технические и юридические требования по применению единиц физической величины, методов и средств измерений.

Стандартиза́ция — деятельность по разработке, опубликованию и применению стандартов, по установлению норм, правил и характеристик в целях обеспечения безопасности продукции, работ и услуг для окружающей среды, жизни, здоровья и имущества, технической и информационной совместимости, взаимозаменяемости и качества продукции, работ и услуг в соответствии с уровнем развития науки, техники и технологии, единства измерений, экономии всех видов ресурсов, безопасности хозяйственных объектов с учётом риска возникновения природных и техногенных катастроф и других чрезвычайных ситуаций, обороноспособности и мобилизационной готовности страны.

Стандартизация направлена на достижение оптимальной степени упорядочения в определенной области посредством установления положений для всеобщего и многократного применения в отношении реально существующих или потенциальных задач.

За реализацию норм стандартизации отвечают органы стандартизации, наделенные законным правом руководить разработкой и утверждать нормативные документы и другие правила, придавая им статус стандартов.

В области промышленности стандартизация ведет к снижению себестоимости продукции, поскольку:

  • позволяет экономить время и средства за счет применения уже разработанных типовых ситуаций и объектов;
  • повышает надежность изделия или результатов расчетов, поскольку применяемые технические решения уже неоднократно проверены на практике;
  • упрощает ремонт и обслуживание изделий, так как стандартные узлы и детали — взаимозаменяемые (при условии, что сборка осуществлялась без пригоночных операций).

На нашем сайте предоставлены учебные материалы для студентов, по метрологии и стандартизации. Суммарно около

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Расчет стоимостиГарантииОтзывы

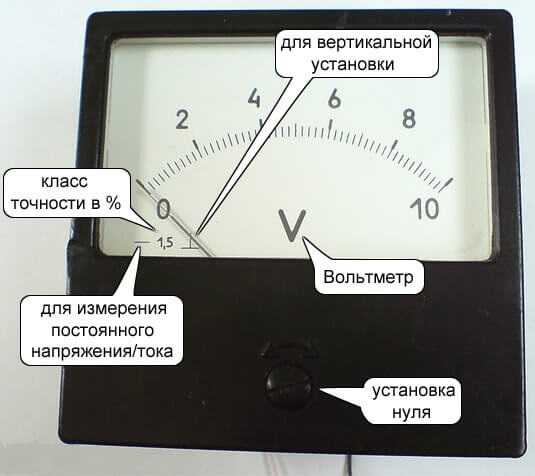

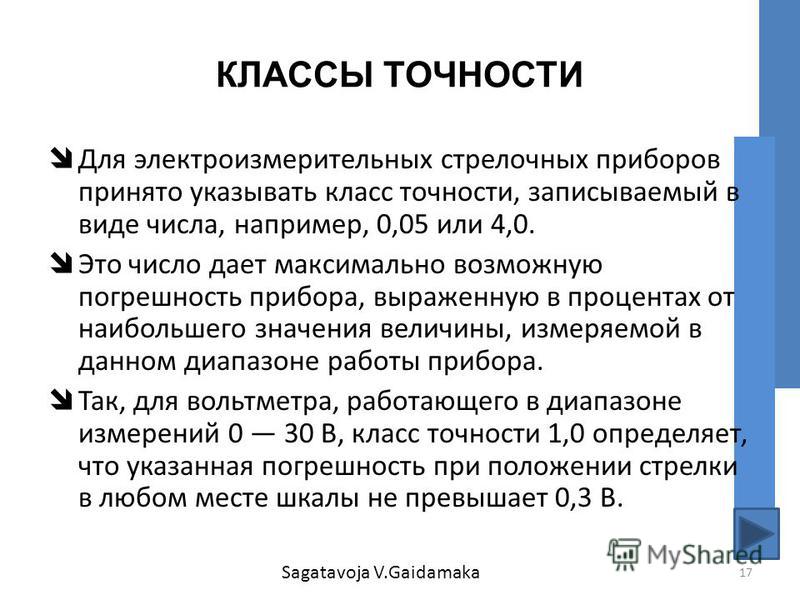

Класс точности средств измерений

В зависимости от основной погрешности средствам измерений присваивают соответствующие классы точности. Класс точности — это обобщенная характеристика средства измерения, определяемая пределами допускаемых основной и дополнительной погрешностей, а также другими свойствами средства измерения, влияющими на точность, значения которых устанавливают в стандартах на отдельные виды средств измерений.

Средства измерений выпускают на следующие классы точ­ности: 0,01; 0,015; 0,02; 0,025; 0,04; 0,05; 0,1; 0,15; 0,2; 0,25; 0,4; 0,5; 0,6; 1,0; 1,5; 2,0; 2,5; 4,0; 5,0; 6,0. Класс точности средств из­мерений характеризует

их свойства в отношении точности, но не является непосредственным показателем точности измерений, выполняемых с помощью этих средств (под точностью средств измерений понимают качество измерений, отражающее близость нулю его погрешностей). На циферблаты, шкалы, щитки, корпуса средств измерений всегда наносят условные обозначения класса точности, включающие числа и прописные буквы латинского ал­фавита.

Пределом допускаемой погрешности средства измерений на­зывается наибольшая (без учета знака) погрешность средства изме­рений, при которой оно может быть признано годным и допущено к применению. Предел допускаемой основной погрешности может выражаться одним из трех способов: в форме абсолютной, отно­сительной и приведенной погрешностей.

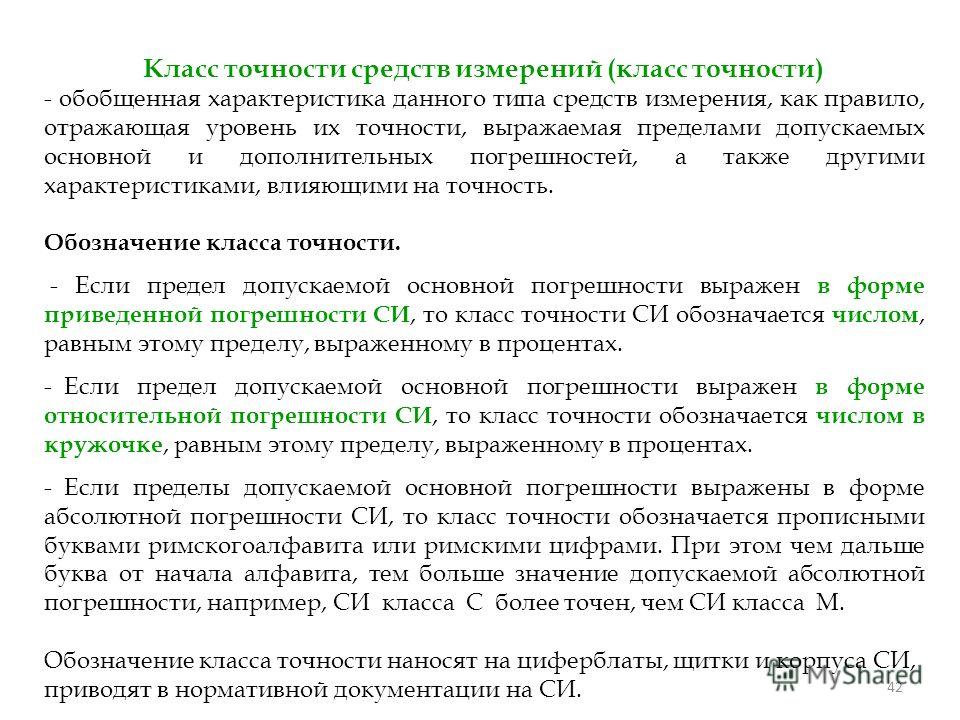

Для средств измерений, у которых нормируются абсолютные погрешности, класс точности обозначается прописными буквами латинского алфавита или римскими цифрами

. В определенных случаях добавляется индекс в виде арабской цифры. Такое обо­значение класса точности не связано с пределом допускаемой по­грешности, т.е. носит условный характер.

Для средств измерений, у которых нормируется приведенная или относительная погрешность, класс точности обозначается числами и существует связь между его обозначением и значением предела допускаемой погрешности.

При выражении предела основной допускаемой погрешности в форме приведенной погрешности класс точности обозначается числами, которые равны этому пределу, выраженному в процен­тах. При этом обозначение класса точности зависит от способа выбора нормирующего значения. Если нормирующее значение выражается в единицах измеряемой величины, то класс точности

обозначается числом, совпадающим с приведенной погрешностью. Например, если = 1,5%, то класс точности обозначается 1,5 (без кружка). Если нормирующее значение принято равным длине шкалы или ее части, то обозначение класса точности (при = 1,5%) будет иметь вид 1,5 (в кружке).

При выражении предела допускаемой основной погрешности в форме относительной погрешности необходимо руководство­ваться следующим.

Предел допускаемой основной погрешности согласно выра­жению (2.6)

, (2.10)

где — предел допускаемой абсолютной погрешности; X— из­меренное значение.

В том случае, когда предел относительной погрешности оста­ется постоянным во всем диапазоне измерений, выражение (2.10) принимает вид:

, (2.11)

где с — постоянное число.

Если же предел относительной погрешности изменяется, то

, (2.12)

где с — постоянное число, равное относительной погрешности на верхнем пределе измерения; d — постоянное число, равное по­грешности на нижнем пределе измерения, выраженной в процен­тах от верхнего предела; Хк — конечное значение диапазона изме­рений.

Примеры обозначений класса точности средств измерений представлены в табл. 2.1.

Таблица 2.1.

Точность трансформатора напряжения — помехи напряжения

Определение трансформатора напряжения: Трансформаторы напряжения (PT) или трансформаторы напряжения (VT) можно определить как устройства, используемые для понижения напряжения с высокого напряжения, обычно используемого при передаче и распределении, до низкого напряжения ( обычно между 50-150В). При использовании PT снижается напряжение, которое можно безопасно контролировать с помощью измерительных или релейных цепей. Трансформаторы напряжения подключаются «параллельно» системе, в которой мы намерены проводить измерения, и должны оказывать незначительную нагрузку на высоковольтную энергосистему, к которой они подключены. Термины PT и VT кажутся взаимозаменяемыми, хотя VT является новой терминологией.

Класс точности трансформатора напряжения

Типичные классы точности трансформатора напряжения ANSI: 0,3, 0,6 и 1,2. Стандартные классы точности IEC: 0,1, 0,2, 0,5, 1. PT в основном представляет два типа ошибок, которые влияют на точность измерений:

Ошибка отношения

Ошибка фазового угла

В данном ПТ ошибка измерения представляет собой комбинацию двух отдельные ошибки, перечисленные выше. Эта комбинация называется T трансформатор C orrection F актер (TCF). IEEE C57.13 имеет установленные классы точности для ПТ и требуют, чтобы пределы допустимых ошибка остается постоянной в диапазоне напряжений от 90% до 110% номинального напряжения от нуля до указанного стандарта нагрузка при указанном коэффициенте мощности нагрузки . На практике производительность на напряжения до 5% существенно не отличаются при одинаковой нагрузке подключен на вторичной обмотке PT. Ошибка ограничения, требуемые IEEE C57.13, применяются не только при заданной нагрузке, но и при нулевое бремя .

Ошибки в цепи PT и цепи CT вносят свой вклад в чистая ошибка в измерении энергии, измерении коэффициента мощности и т. д. Давайте обсудим подробно что это за ошибки и как их вычислить.

Ошибка соотношения: PT с соотношением 4160 В/120 В имеет PT коэффициент 34,66. Таким образом, при подаче 4160 В на первичную обмотку мы должны увидеть 120 В на первичной обмотке. вторично- в идеале. Когда ПТ нагружен нагрузкой (нагрузкой), ток течет в схема. Этот ток, протекающий через последовательное полное сопротивление провода PT к небольшому падению напряжения, которое вычитается из идеального выходного напряжения. Ряд импеданс трансформаторов напряжения обычно довольно мал. В стандарте нагрузку, производитель отрегулировал бы обмотку трансформатора, чтобы доставить выходное напряжение, указанное в паспортной табличке, для данного класса точности и не должно беспокойство. При любой другой нагрузке коэффициент напряжения будет немного отличаться.

Максимальное отклонение коэффициента в заданном диапазоне нагрузки определяет класс точности трансформатора. Если максимальная погрешность соотношения составляет +/-0,3 % от стандартного диапазона нагрузки, считается, что PT или VT относятся к классу точности 0,3. Стандартные нагрузки перечислены ниже.

PT Эквивалентная схема PT Векторная диаграмма PT

сконструированы таким образом, что импеданс ZH составляет всего возможно, так как они ответственны за ошибку отношения в PT. ПТ являются предназначен для работы при высоком напряжении на кривой насыщения в отличие от тока трансформаторы. Компромисс в дизайне требуется в дизайне, поскольку выше напряжение, выше ток возбуждения (через Rm и Xm), что приводит к большему падение напряжения в импедансе первичной обмотки, вызывающее ошибки соотношения и фазового угла. Для ограничивая ток через импеданс возбуждения (Rm, Xm), ПТ рассчитаны работать без чрезмерного тока возбуждения до 110% номинального напряжения.

Поправочный коэффициент отношения (RCF): Потенциал Трансформаторы могут иметь отмеченный коэффициент некоторого числа (например, 4 для 480/120 В PT). Фактическое напряжение на вторичной обмотке может быть немного выше или ниже указанного значения. Это соотношение определено в IEEE C57.13 как R atio C orrection F актер (RCF). Например, если отмеченное отношение PT для PT равно 20, но фактическое соотношение равно 20,2, то RCF будет [1+ (20,2-20)/20] = 1,01, или, другими словами, ошибка отношения составляет 1%.

Стандартная нагрузка VT

Ошибка фазового угла: Ошибка фазового угла является проблемой при Ватт, Var (PF) и импеданс должны быть измерены. Для PT ошибка фазового угла равна выражается в минутах, а не в градусах. Для очень легких нагрузок вторичный напряжение может опережать измеряемое напряжение, но в большинстве случаев приложений фазовая ошибка будет отставать (-ve). Трансформаторы напряжения (VT или PT) обычно поставляются с диаграммами или кругом диаграмма , показывающая соотношение и фазовые ошибки в зависимости от нагрузки величина и коэффициент мощности.

Круговая диаграмма трансформатора напряжения

Круговая диаграмма PT или VT является простым методом определения точность при любой нагрузке и коэффициенте мощности. Радиальные линии представляют разную мощность факторы бремени PT. Концентрические круги – ноша в Вирджинии (вольт-ампер).

Круговая диаграмма PT

Точность PT может быть определена по круговой диаграмме с помощью выполните следующие шаги:

Найдите коэффициент мощности нагрузки, используемой во вторичной цепи PT .

Определите номинальное значение ВА нагрузки нагрузки . Производитель реле/измерителя указывает, сколько ВА нагрузки их оборудование добавляет в измерительную цепь. Если подключено несколько счетчиков/реле, то отдельные ВА могут быть добавлены последовательно, чтобы определить общую нагрузку ВА.

Двигайтесь вертикально по обозначенной линии коэффициента мощности до того места, где она соответствует номинальному значению ВА. Ошибку поправочного коэффициента отношения и фазового угла можно определить по точкам пересечения x и y на круговой диаграмме .

Например, PT, рассчитанный на 0,3 WXMYZ, будет поддерживать 0,3 класс точности от 0 ВА до 200 ВА (нагрузка Z). Точность ПТ изменяется линейно с бременем. Заводская точность записаны при нулевой и полной нагрузке , и эти данные можно запросить у производитель. Между этими двумя точками можно провести «грузовую линию». По масштабированию длина, точность при любом промежуточном значении нагрузки может быть получена.

Например, если PT с номинальной нагрузкой Z или 200 ВА был загружается только при 100 ВА, точка точности будет в центре нагрузки линия, проведенная между точками максимальной и нулевой нагрузки. От грузовой линии, Можно получить поправочный коэффициент отношения (RCF) и ошибку фазового угла.

Линия нагрузки ТН

Поскольку нагрузка на современные цифровые счетчики и измерители мощности очень мала, точность ТН/ПТ можно повысить, используя ТН с меньшей нагрузкой при полной нагрузке. На рисунке выше , нагружающий ТН 0,3WXMYZ (200 ВА) фактической нагрузкой всего 15 ВА, помещает его в нижнюю часть графика точности. Вместо этого, если бы было выбрано 0,3WXM (35 ВА), то фактическая нагрузка 15 ВА была бы в середине графика с RCF, близким к единице, и ошибкой фазового угла, близкой к нулю, что является меньшим и более дешевым решением.

Верхний и нижний пределы RCF и фазового угла согласно IEEE C57.13 приведен в таблице ниже.

Для данного класса точности характеристики ПТ должны лежат в пределах, указанных в таблице выше, от всех напряжений от 90% до 110%.

Другие соображения:

Потенциал Подробности паспортной таблички трансформатора и другие детали обсуждаются здесь.

Соотношение: Коэффициент PT представляет собой отношение первичного напряжения к вторичному напряжению. Если PT имеет маркировку 14 400:120 В, то подача 14 400 В на первичную обмотку приведет к 120 В на вторичной обмотке. При более низком первичном напряжении вторичное напряжение будет пропорционально уменьшено. PT можно подключать при более низком напряжении, а также в трехфазной конфигурации, треугольник-треугольник, треугольник-звезда и т. д.

Дополнительная информация о расчете коэффициента трансформации PT и трехфазном подключении PT представлена ​​ здесь . Проверка полярности PT обсуждается здесь .

Тепловая мощность PT : Максимальная тепловая мощность нагрузка в ВА, которую может нести трансформатор при номинальном вторичном напряжении без превышение повышения температуры. Если тепловая нагрузка в ВА не указана, Номинальная тепловая нагрузка в ВА должна быть такой же, как максимальная стандартная нагрузка которому дается класс точности.

Паспортная табличка PT

В соответствии с приведенной выше паспортной табличкой номинальная тепловая мощность составляет 1500 ВА при температуре окружающей среды 30 °C или 1000 ВА при температуре окружающей среды 55 °C.

PT Номинальное значение перенапряжения : Стандарт IEEE допускает два уровня операции. Один для постоянного, другой для аварийных режимов. ПТ должен быть способным непрерывно работать при напряжении на 110 % выше номинального вторичная нагрузка при этом напряжении не превышает теплового номинала. Чрезвычайная ситуация рейтинг ПТ определяется на одну минуту работы, тем самым давая достаточно времени для работы средств защиты. Обратитесь к IEEE c57.13-2008 для получения подробной информации о различные классификации перенапряжения.

Класс изоляции : Отраслевые рекомендации таковы: класс изоляции измерительного трансформатора должен быть не ниже максимальное линейное напряжение, существующее в точке подключения.

Полярность : Полярность трансформатора напряжения (или PT) описана в этой статье .

Соединения трансформатора напряжения

Ниже приведены некоторые из распространенных типов трансформаторов напряжения (PT) или трансформаторов напряжения (VT) соединения:

Соединение треугольником-звездой

Соединение треугольником-треугольником

Звездой-звездой

Открытое соединение треугольником

Разомкнутое соединение треугольником

Соединение треугольником вторичное или открытое соединение треугольником может использоваться для измерения линейного (фаза-фаза) напряжения. Напряжение нейтрали линии не может быть получено с помощью этого соединения. Если требуется измерить напряжение между линией и нейтралью, можно использовать одно из соединений звездой с заземленной нейтралью. Дополнительным преимуществом соединения «звезда-звезда» является то, что отдельные PT должны быть рассчитаны только на линию-землю и, следовательно, менее дороги по сравнению с PT с номиналом «линия-линия», если соединение выполнено по схеме «треугольник». По этой причине часто встречаются соединения «звезда-звезда» в приложениях среднего напряжения (> 1000 В).

Калькулятор для расчета вторичных напряжений ТП для различных конфигураций обмоток можно найти здесь .

Согласно IEEE C57.13, PT соединенная линия-земля в незаземленной системе не может считаться заземляющий трансформатор и не должны быть работает с вторичными обмотками в замкнутом треугольнике, потому что чрезмерные токи может течь во вторичной дельте. Это связано с тем, что основной соединенная линия-земля в незаземленной энергосистеме, путь заземления для гармоник и других токов нулевой последовательности. Если вторичка из такой ТП включен в замкнутый треугольник, то токи нулевой последовательности (что входит в первичную) будет иметь замкнутый циркуляционный путь в пределах дельты вторичный. Этот ток ограничивается обмотками треугольника и не будет отображаться. на линейные токи. Сверхурочный этот циркулирующий ток, если он чрезмерный, может перегреться и повредить ПТ.

Соединительная линия с заземлением PT в незаземленной системе также может иметь тенденцию к дрейфу, вызывая повреждение феррорезонанса в зависимости от емкости и демпфирования кабеля. Родственное, но другое явление также может иметь место, когда PT / VT с линейным заземлением применяется в незаземленной системе. Это называется нейтральная инверсия и обсуждается в этой статье .

Сломанный треугольник используется для специальных приложений ретрансляции нулевой последовательности, а не для измерения.


Расчет нагрузки трансформатора напряжения

Если PT нагружен ниже стандартной нагрузки, то точность выбранного PT гарантируется для данного применения. Однако, если вторичные выводы очень длинные или нагрузка очень велика, кабель будет приводить к дополнительному падению напряжения и ошибкам. Если сопротивление и индуктивность подводящих проводов равны R L и X L соответственно, а угол коэффициента мощности равен Ɵ, точность в % увеличится (ухудшится) на:

Расчет нагрузки VT

Этот фазовый угол необходимо алгебраически добавить к фазе угол трансформатора, чтобы получить фактическую разницу фазового угла.

Обзор терминологии:

Поправочный коэффициент трансформатора (TCF): Поправка на общую погрешность как к погрешности соотношения, так и к погрешности фазового угла для заданного коэффициента мощности нагрузки. Для трансформаторы напряжения (PT) TCF при коэффициенте мощности 0,6 определяется как:

Отношение Поправочный коэффициент (RCF): Соотношение истинное отношение к отмеченному соотношению. Если PT имеет отмеченное соотношение 480В/120В (соотношение 4) , но фактическое соотношение равно 480В/122В (коэффициент 3,934) , затем RCF можно рассчитать как 3,934/4 = 0,9836. Умножение фактического вторичного напряжения (в данном случае 122 В) по RCF (0,9836) дает скорректированный выходной сигнал (122*0,9836=120 В).

Стандарт трансформатора напряжения Нагрузка: Максимальная нагрузка в вольт-амперах (ВА) при определенном коэффициенте мощности, который может быть приложен к потенциалу вторичная обмотка трансформатора или трансформатора напряжения, не вызывающая большей ошибки чем разрешено стандартом. Например, PT 0,3WX может потреблять 25 ВА. при коэффициенте мощности 0,7 и по-прежнему имеют точность 0,3%. См. стандарт нагрузки на трансформаторы напряжения, приведенные в этой статье.

Класс точности: единица. Например, рейтинг точности 0,3 WXMYZ 1,2ZZ означает, что ПТ имеет класс точности 0,3% для любой из перечисленных нагрузок (12,5, 25, 35, 75 ВА). соответственно) и точность в 1,2 раза выше нагрузки ZZ (400 ВА). Другой пример 0,3WX 0,6Y 1,2Z, что означает, что PT имеет точность 0,3 при нагрузках W и X, Точность 0,6 при нагрузке Y и точность 1,2 при нагрузке Z.

Фирменная табличка трансформатора напряжения

Другие статьи: Сломанный треугольник, Соединения трансформатора: фазовый сдвиг и полярность, открытый треугольник, инверсия нейтрали, расчет коэффициента трансформации

Оценка точности—ArcGIS Pro | Документация

Доступно с лицензией Spatial Analyst.

Доступно с лицензией Image Analyst.

В этом разделе обсуждается оценка точности классификации и интерпретация результатов.

Оценка точности вашей классификации

Оценка точности использует справочный набор данных для определения точности вашего классифицированного результата. Значения вашего эталонного набора данных должны соответствовать схеме. Справочные данные могут быть в нескольких форматах:

  • Набор растровых данных, представляющий собой классифицированное изображение.
  • Класс полигональных объектов или шейп-файл. Формат таблицы атрибутов класса пространственных объектов должен соответствовать обучающим образцам. Чтобы гарантировать это, вы можете создать эталонный набор данных, используя страницу диспетчера обучающих выборок, чтобы читать и записывать набор данных.
  • Класс точечных объектов или шейп-файл. Формат должен соответствовать выходным данным инструмента «Создать точки оценки точности». Если вы используете существующий файл и хотите преобразовать его в соответствующий формат, используйте инструмент геообработки Создать точки оценки точности.

Для оценки точности необходимо указать два параметра: количество случайных точек и стратегию выборки.

Число случайных точек

Параметр Число случайных точек показывает общее количество случайных точек, которые будут сгенерированы. фактическое число может превышать, но никогда не падать ниже этого числа, в зависимости от стратегии выборки и количества классов. По умолчанию количество случайно сгенерированных точек 500.

Стратегия выборки

Укажите используемую схему выборки:

  • Стратифицированная случайная выборка — создание точек, которые случайным образом распределяются внутри каждого класса, при этом каждый класс имеет количество точек, пропорциональное его относительной площади. Это значение по умолчанию.
  • Equalized Stratified Random — создание точек, которые случайным образом распределяются внутри каждого класса, в котором каждый класс имеет одинаковое количество баллов.
  • Random — создание точек, которые случайным образом распределяются по всему изображению.

Анализ результатов

После запуска инструмента вы увидите графическое представление вашей матрицы путаницы. Наведите курсор на ячейку, чтобы увидеть значения Count, User Accuracy, Producer Accuracy и FScore. Каппа-счет также отображается в нижней части панели. Выходная таблица будет добавлена ​​на панель Содержание.

Анализ диагонали

Точность представлена ​​от 0 до 1, где 1 соответствует 100-процентной точности. Значения точности производителя и точности пользователя для всех классов указаны вдоль диагональной оси. Цвет по диагонали варьируется от светлого до темно-синего, причем более темно-синий указывает на более высокую точность. При наведении указателя мыши на каждую ячейку сообщаются значения для каждой точности и оценка F.

В отличие от диагонали, цветные ячейки за пределами диагонали указывают количество перепутанных значений класса, представленных в матрице путаницы. Наводя курсор на ячейки, вы можете увидеть результаты матрицы путаницы для каждой пары классов.

Просмотр выходной матрицы путаницы

Если вы хотите изучить подробности отчета об ошибке, вы можете загрузить отчет на панель Содержание и открыть его. Это файл .dbf, расположенный в вашем проекте или в указанной выходной папке. В таблице матрицы путаницы указана точность пользователя. (столбец U_Accuracy) и точность производителя (столбец P_Accuracy) для каждого класса, а также общую статистику каппа указатель согласия. Эти показатели точности варьируются от 0 до 1, где 1 представляет 100-процентную точность. Ниже приведен пример путаницы матрица:

9 9049. Конфликт. пиксели неправильно классифицируются как известный класс, хотя их следовало классифицировать как нечто другое. Точность пользователя также называется ошибкой 1-го типа. Данные для вычисления этой частоты ошибок считываются из строк таблицы. Точность пользователя рассчитывается путем деления общего количества классифицированных точек, которые согласуются со справочными данными, на общее количество классифицированных точек для этого класса. Строка Total показывает количество точек, которые должны были быть идентифицированы как данный класс согласно справочным данным. Например, классифицированное изображение идентифицирует пиксель как асфальт, но эталонные данные идентифицируют его как лес. Класс асфальта содержит лишние пиксели, которых у него не должно быть по справочным данным.

Столбец точности производителя показывает ложноотрицательные результаты или ошибки упущения. Точность производителя показывает, насколько точно результаты классификации соответствуют ожиданиям создателя. Точность производителя также называется ошибкой 2-го типа. Данные для расчета этой частоты ошибок считываются в столбцах таблицы. Точность производителя рассчитывается путем деления общего количества классифицированных точек, которые согласуются со справочными данными, на общее количество справочных точек для этого класса. Эти значения являются ложноотрицательными значениями в пределах классифицированных результатов. Столбец Всего показывает количество точек, которые были идентифицированы как данный класс согласно классифицированной карте. Например, эталонные данные идентифицируют пиксель как асфальт, а классифицированное изображение идентифицирует его как лес. Согласно эталонным данным, класс асфальта содержит недостаточное количество пикселей.

Каппа-статистика согласия обеспечивает общую оценку точности классификации.

Intersection over Union (IoU) — это область перекрытия между прогнозируемой сегментацией и наземная истина, деленная на площадь союза между предсказанная сегментация и основная правда.
