Условные обозначения счетчика и других элементов системы водоснабжения

Применение условных обозначений

Коротко о главном

Таблицы, в которых собраны обозначения, как выглядит прибор учета на схеме, созданы, чтобы пользователям было легче читать чертежи при организации системы водоснабжения. При составлении таких таблиц обычно используют условные знаки, которые описывают формат конструкций, деталей. Применяют также буквенные и числовые знаки. Разнообразные обозначения на планах и схемах можно условно назвать «техническим языком». Этот язык используют архитекторы, инженеры и строители при создании и воплощении проекта.

Условные обозначения элементов системы водоснабжения

Документы, в которых закреплены нормативы об условных обозначениях

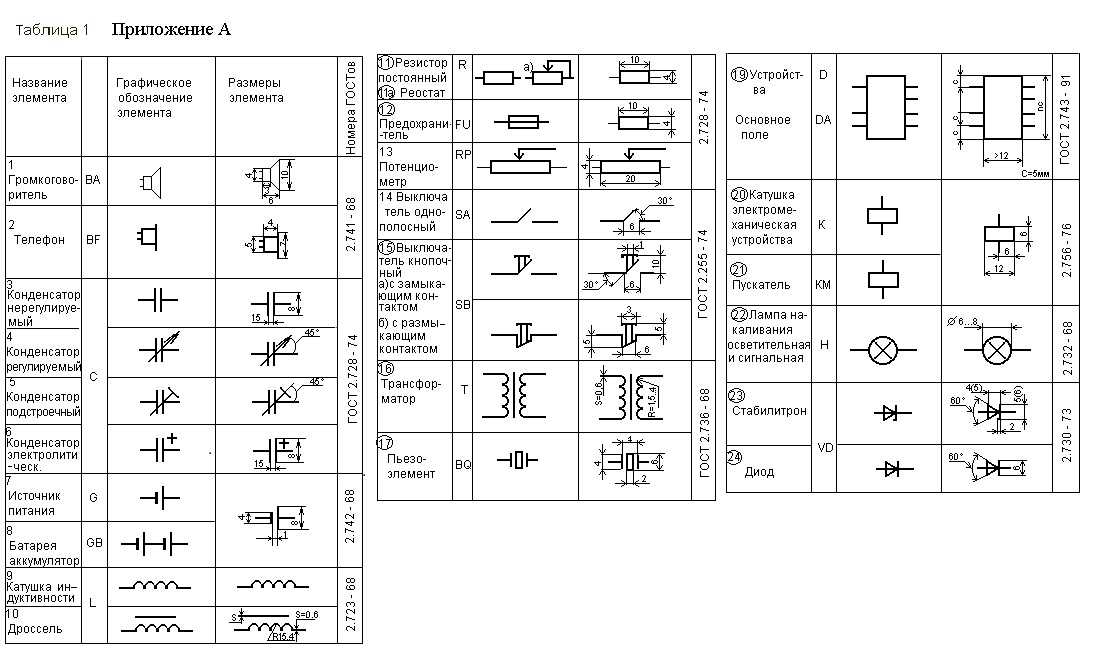

Почти в каждой отрасли существуют знаки, с помощью которых можно схематично изобразить тот или иной элемент. Нормативы относительно технических обозначений указаны в следующих документах:

СНиП — документ из категории инженерных нормативов и правил;
ГОСТ — собраны государственные нормы относительно условных обозначений, а также стандартов и нормативных актов;
ЕСКД — регулирует правила оформления конструкторских документов;
СПДС — включает в себя основные технические обозначения, которые используют в различных планах, чертежах и проектах.

Купить счетчики воды можно в нашем интернет-магазине.

Графическое обозначение элементов внутренних систем водопровода и канализации

Условные обозначения счетчика и других элементов системы водоснабжения

Создание схемы водоснабжения частного дома при его строительстве позволяет правильно спроектировать ее, учесть все нюансы, чтобы обеспечить высокую эффективность ее работы. Один из основных ее элементов – прибор учета воды. Обозначение счетчика на схеме выглядит как черно-белый прямоугольник.

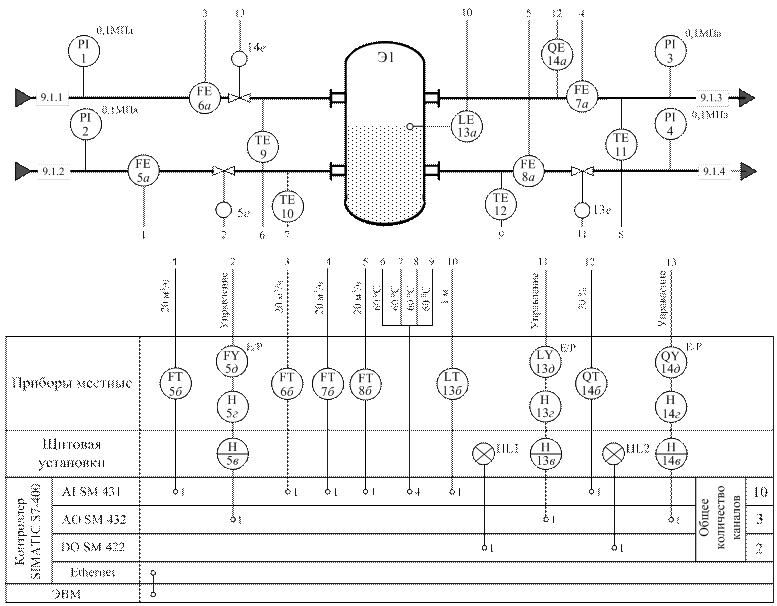

На схеме отражают и другие важные элементы и детали: точки забора воды, насосы, различные клапаны и краны, мембранные баки, направление потока жидкости и т.д. Условные обозначения этих и других элементов представлены на картинках.

Обозначения направления потока жидкости, воздуха, регулирования

Графические обозначения баков, насосов, вентиляторов

Условные знаки элементов водоснабжения

В видео рассказывают, как правильно читать чертежи

Применение условных обозначений

Задача условных обозначений различных элементов системы водоснабжения — облегчить выполнение проектов архитекторам, инженерам и другим специалистам. Также знание их позволит владельцам домов ориентироваться в чертежах при общении с мастерами.

Для составления чертежей существуют специализированные компании, но можно попробовать создать первоначальный вариант самостоятельно. Например, когда нужно спроектировать план системы водоснабжения, канализации и т.д. Для этого достаточно изучить специальные символы, а также каноны составления такого рода чертежей. Такая практика будет полезной, если владелец дома хочет контролировать и понимать процесс создания системы водоснабжения. Также это полезно, если предвидится еще ни один такой проект.

Коротко о главном

Чтобы спроектировать систему водоснабжения в частном доме, необходимо создать чертеж. Для этого используют различные условные обозначения, чтобы изобразить разные элементы системы и счетчик на схеме. Все значения условных знаков закреплены в нормативах.

Как вы считаете, стоит ли изучать владельцу дома условные обозначения счетчиков и других элементов водоснабжения, если ему необходимо контролировать работу мастера в соответствии с чертежом?

Автор

Кондратьев Илья Специальность: Слесарь-монтажник

Все статьи

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Условные обозначения на чертежах и схемах водоснабжения и канализации: tvin270584 — LiveJournal

Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения. В статье

мастер сантехник расскажет, какие символы используют на чертежах и схемах, для обозначения элементов санитарно-технических систем.

Проект системы канализации и водопровода

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, водостоки, отопление.

Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Особенности условных обозначений

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

Насосы и арматура:

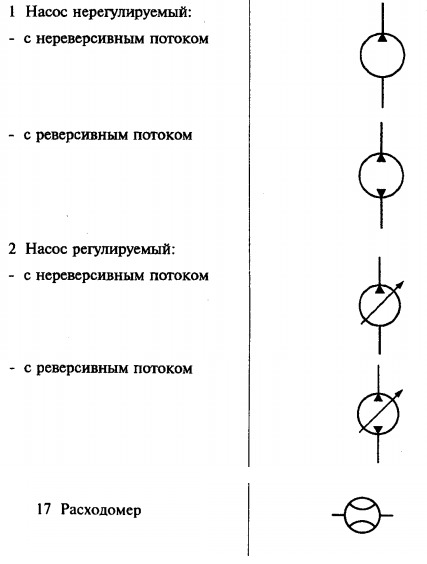

Нерегулируемый насос

Регулируемый насос

Центробежный насос

Задвижка

Задвижка с любым приводом, в т.

ч. с электроприводом

Задвижка с электроприводом

Обратный клапан

Шаровой кран

Дисковый затвор

Воздухоотводчик автоматический

Счетчик воды

Фильтр

Водоразборная арматура:

Пожарный кран

Водоразборный кран

Поливочный кран

Смеситель (общее изображение)

Смеситель с душем

Элементы внутренней канализации:

Ревизия

Водосточная воронка

Приемники сточных вод:

Раковина на плане

Раковина на схеме

Мойка на плане

Мойка на схеме

Умывальник на плане

Умывальник на схеме

Ванна на плане

Ванна на схеме

Душевой поддон на плане

Душевой поддон на схеме

Унитаз на плане

Унитаз на схеме

Писсуар на плане

Писсуар на схеме

Трап на плане

Трап на схеме

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016.

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы см. ГОСТ 21.206-2012. В соответствии с этим документом, ниже приведены шифры обозначения трубопроводов.

Водоснабжение:

Для трубопроводов систем водоснабжения при разных параметрах и свойствах воды принимают обозначения: от В11 до В19 для трубопроводов, указанных в пункте 1; от В21 до В29 для трубопроводов, указанных в пункте 2; от В31 до В39 для трубопроводов, указанных в пункте 3.

Для трубопроводов систем водоснабжения, не предусмотренных таблицей, принимают обозначения от В41 до В99.

В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах или схемах.

Горячее водоснабжение:

Канализация:

Для систем канализации (водоотведения) при разных параметрах и свойствах воды принимают обозначения: от К11 до К19 для трубопроводов систем канализации, указанных в пункте 2; от К21 до К29 для трубопроводов систем канализации, указанных в пункте 3.

Для трубопроводов систем канализации, не предусмотренных таблицей 16, принимают обозначения от К41 до К99.

Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н», например К31Н.

Видео

В сюжете – Рассмотрим используемые документы при проектировании водоснабжения и канализации

В сюжете – План систем холодного и горячего водоснабжения

В сюжете – Построение на плане систем канализации

В продолжение темы посмотрите также наш обзор Раковина, умывальник или мойка — в чем их отличие между собой

Источник

https://santekhnik-moskva.blogspot.com/2021/11/Uslovnyye-oboznacheniya-elementov-vodoprovoda-i-kanalizatsii-na-chertezhakh-i-skhemakh.html

Схема центробежного насоса

В этой статье я собираюсь обсудить схему центробежного насоса. Я покажу вам различные центробежные насосы со схемой и поперечным сечением, чтобы показать вам различные внутренние части. Я рассмотрел следующую схему центробежного насоса с деталями.

Одноступенчатый насос с открытым рабочим колесом
Одноступенчатый насос с закрытым рабочим колесом
Многоступенчатый насос
Одноступенчатый центробежный насос с двойным всасыванием
Схематический чертеж центробежного насоса

Центробежный насос выпускается в различных исполнениях в соответствии с потребностями конечного пользователя. Самый простой и часто используемый тип — одноступенчатый. Открытая конструкция рабочего колеса используется, когда жидкости содержат твердые частицы. Если вы хотите узнать о различных типах насосов, ознакомьтесь с предыдущей статьей о типах насосов, используемых на технологическом предприятии.

Одноступенчатый центробежный насос с открытой крыльчаткой Схема

На изображении ниже показан разрез одноступенчатого насоса с открытой крыльчаткой. Это простейшая схема насоса, на которой показаны только основные детали, такие как корпус, рабочее колесо и всасывающие-напорные фланцы.

Схема одноступенчатого насоса с закрытым рабочим колесом

Изображение, показанное здесь, является принципиальной схемой одноступенчатого центробежного насоса с закрытым рабочим колесом. Это типичное поперечное сечение насоса. Вы можете видеть различные отмеченные части.

Тест на центробежный насос. Проверь себя, пройди этот тест

Многоступенчатый насос с закрытым рабочим колесом, поперечное сечение

На изображении, показанном здесь, показан многоступенчатый насос с двумя подшипниками. Этот тип насоса используется, когда требуется очень высокое давление нагнетания. Каждый этап будет увеличивать давление. Каждое рабочее колесо соединено последовательно, так что нагнетание первой ступени становится всасыванием следующей ступени. Этот насос не подходит для сброса больших объемов.

Одноступенчатый центробежный насос двустороннего всасывания

На этом слайде показан одноступенчатый центробежный насос двустороннего всасывания. Особенностью этого насоса является конструкция корпуса и рабочего колеса. Если вы посмотрите на этот всасывающий фланец, то увидите, что он разделяет жидкость на две половины. Рабочее колесо этого типа насоса сконструировано таким образом, что жидкость может поступать с обеих сторон. На крыльчатке можно увидеть два выходных канала. Он выглядит как две закрытые крыльчатки, соединенные вместе.

Жидкость из рабочего колеса поступает в улитку, которая направляет ее к нагнетательному фланцу.

В этой последней части этой темы я хочу показать вам чертежи реальных насосов, используемых в магазинах и на полях.

Схематический чертеж центробежного насоса

Первый чертеж представляет собой чертеж общего вида насоса. Этот рисунок является собственностью г-на Аугусто Брозоски. Он преподает дизайн 3D-моделей. Вы можете посмотреть его видео на YouTube, чтобы узнать, как рисовать эту модель. Ссылка дана в описании.

На этом схематическом чертеже центробежного насоса показаны пять различных видов насоса. На этом изображении показан поперечный разрез только секции насоса. На этом виде видны внутренние детали насоса, такие как рабочее колесо, проушина рабочего колеса, уплотнение, вал и т. д.

Номер показывает только основные компоненты, такие как корпус насоса, двигатель, муфта, опорная рама и гайка. болты. Вы можете увидеть название детали рядом с каждым номером в таблице, приведенной здесь. Я расскажу вам о каждой из этих частей более подробно в следующих видеороликах о деталях насосов.

Вид в поперечном разрезе, показанный ниже, расскажет вам больше о насосе. Номер показывает только основные компоненты, такие как насос, двигатель, муфта, опорная рама и болты с гайками. Вы можете увидеть другие отмеченные мною детали, такие как концевой всасывающий патрубок, рабочее колесо, проушину рабочего колеса, вал, сальниковое уплотнение и корпус подшипника.

Второй вид представляет собой вид насоса сверху. На этом виде видны размеры рамы и расстояние от осевой линии нагнетательного сопла.

Третий вид снова вид сбоку, но без поперечного сечения. На этом виде видно возвышение всасывающего патрубка от основания.

Четвертый вид — вид с торца. На этом виде вы можете видеть высоту нагнетательного патрубка.

Последнее представляет собой 3D-вид окончательной модели насоса.

Этот чертеж используется при изготовлении в цеху и на месте для получения насосов различных размеров. Это все о схематическом чертеже центробежного насоса. Если вы хотите узнать больше о насосе, ознакомьтесь с полным курсом на том же сайте. Этот курс содержит более 7 часов контента на помпе.

Вы мастер по компонентам трубопроводов?

КАК Спроектировать насосную систему

Что такое общий напор

Полный напор и подача являются основными критериями, которые используются для сравнения одного насоса с другим или для выбора центробежного насоса для приложение. Общий напор связан с давлением нагнетания насоса. Почему мы не можем просто использовать давление нагнетания? Давление — знакомое понятие, мы знакомы с ним в нашей повседневной жизни. Например, огнетушители находятся под манометрическим давлением 60 фунтов на кв. дюйм (413 кПа), мы обеспечиваем давление воздуха в шинах велосипедов и автомобилей 35 фунтов на кв. дюйм (241 кПа). По уважительным причинам производители насосов не используют давление нагнетания в качестве критерия для выбора насоса. Одна из причин в том, что они не знают, как вы будете использовать насос. Они не знают, какой расход вам нужен, а расход центробежного насоса не фиксирован. Давление нагнетания зависит от давления на стороне всасывания насоса. Если источник воды для насоса находится ниже или выше всасывания насоса, при одинаковом расходе вы получите разное давление нагнетания. Поэтому для устранения этой проблемы предпочтительнее использовать разницу давлений между входом и выходом насоса.

Производители сделали еще один шаг вперед, величина давления, которое может создать насос, будет зависеть от плотности жидкости, для раствора соленой воды, который плотнее чистой воды, давление будет выше для того же скорость потока. Опять же, производитель не знает, какой тип жидкости находится в вашей системе, поэтому критерий, не зависящий от плотности, очень полезен. Есть такой критерий, он называется ОБЩИЙ НАПОР и определяется как разница в напоре между входом и выходом насоса.

Напор нагнетания можно измерить, присоединив трубку к напорной стороне насоса и измерив высоту жидкости в трубке относительно всасывания насоса. Трубка должна быть довольно высокой для типичного бытового насоса. Если давление нагнетания составляет 40 фунтов на квадратный дюйм, высота трубы должна быть 92 фута. Это непрактичный метод, но он помогает объяснить, как напор связан с общим напором и как напор связан с давлением. Вы делаете то же самое, чтобы измерить высоту всасывания. Разница между ними и есть общий напор насоса.

Рисунок 25

Жидкость в измерительной трубке на стороне нагнетания или всасывания насоса будет подниматься на одинаковую высоту для всех жидкостей независимо от плотности. Довольно удивительное заявление, и вот почему. Насос ничего не знает о напоре, напор — это понятие, которое мы используем, чтобы облегчить себе жизнь. Насос создает давление, и разница в давлении на насосе представляет собой количество энергии давления, доступной для системы. Если жидкость плотная, например, раствор соли, на выходе насоса будет создаваться большее давление, чем если бы жидкостью была чистая вода. Сравните два бака с одинаковой цилиндрической формой, одинаковым объемом и уровнем жидкости, бак с более плотной жидкостью будет иметь более высокое давление на дне. Но статический напор поверхности жидкости по отношению к дну одинаков. Общий напор ведет себя так же, как статический напор, даже если жидкость более плотная, общий напор по сравнению с менее плотной жидкостью, такой как чистая вода, будет таким же. Это удивительный факт, посмотрите этот эксперимент на видео, которое показывает эту идею в действии.

По этим причинам производители насосов выбрали общий напор в качестве основного параметра, характеризующего доступную энергию насоса.

Какая связь между напором и общим напором?

Общий напор — это высота, на которую жидкость поднимается со стороны нагнетания насоса, за вычетом высоты, на которую она поднимается со стороны всасывания (см. Рисунок 25). Почему меньше высота на стороне всасывания? Потому что нам нужен только вклад энергии насоса, а не энергия, которая ему подводится.

Что такое голова? Сначала разберемся с единицей энергии. Энергия может быть выражена в футо-фунтах, что равно количеству силы, необходимой для подъема предмета, умноженной на вертикальное расстояние. Хорошим примером является поднятие тяжестей. Если вы поднимете 100 фунтов (445 ньютонов) вверх 6 футов (1,83 м), необходимая энергия составляет 6 x 100 = 600 фут-фунт-сила (814 Н-м).

Напор определяется как энергия, деленная на вес перемещенного объекта. Для тяжелоатлета энергия делится перемещенным весом 6 х 100/100 = 6 футов (1,83 м), поэтому количество энергии на фунт гантель, которую должен предоставить тяжелоатлет, составляет 6 футов. Это не очень полезно знать для тяжелоатлета, но мы увидим, насколько он полезен для вытеснения жидкости.

Рисунок 26

Вам может быть интересно узнать, что 324 футофунта энергии эквивалентны 1 калории. Это означает, что наш тяжелоатлет тратит 600/324 = 1,8 калории каждый раз, когда он поднимает этот вес на 6 футов, это немного.

На следующем рисунке показано, сколько энергии требуется для перемещения одного галлона воды по вертикали.

Рисунок 27

На следующем рисунке показано, сколько напора требуется для выполнения той же работы.

Рисунок 28

Если мы используем энергию, чтобы описать, какую работу должен совершить насос, чтобы вытеснить объем жидкости нам нужно знать вес. Если мы используем голову, нам нужно знать только вертикальное расстояние движения. Это очень полезно для жидкостей, потому что перекачка — это непрерывный процесс, обычно когда вы перекачиваете оставить насос включенным, вы не запускаете и не останавливаете насос на каждый фунт вытесненной жидкости. Нас в основном интересует установление непрерывного расхода.

Другим очень полезным аспектом использования напора является то, что перепад высот или статический напор можно использовать как одну часть значения полного напора, а другую часть как напор трения. показано на следующем рисунке. На одном изображена фрикционная головка на стороне нагнетания, а на другом – фрикционная головка на стороне всасывания.

Какой статический напор требуется для перекачки воды с первого этажа на второй или на высоту 15 футов? Помните, что вы также должны учитывать уровень воды во всасывающем резервуаре. Если уровень воды на 10 футов ниже всасывающего патрубка насоса, то статический напор составит 10 + 15 = 25 футов. Следовательно, общий напор должен быть не менее 25 футов плюс потеря напора жидкости, проходящей по трубам, на трение.

Рисунок 29

Как определить фрикционный напор

Фрикционный напор – это величина потерь энергии из-за трения жидкости, движущейся по трубам и фитингам. Для перемещения жидкости против трения требуется сила, точно так же, как требуется сила, чтобы поднять вес. Сила действует в том же направлении, что и движущаяся жидкость, и энергия расходуется. Точно так же, как напор рассчитывался для подъема определенного веса, напор трения рассчитывается с помощью силы, необходимой для преодоления трения, умноженной на смещение (длину трубы), деленной на вес вытесненной жидкости. Эти расчеты были сделаны для нас, и вы можете найти значения потери напора на трение в Таблице 1 для различных размеров труб и скоростей потока.

Таблица 1

Загрузите версию для печати (британские или метрические единицы).

В таблице 1 приведены скорость потока и потеря напора на трение для воды, перемещаемой по трубе с типичная скорость 10 футов/с. Я выбрал 10 футов/с в качестве целевой скорости, потому что она не слишком велика. что создало бы большое трение, а не слишком малое, что замедлило бы ход событий. Если скорость меньше, то потери на трение будут меньше, а если скорость больше, потери будут быть больше, чем показано в таблице 1. Для всасывающей стороны насоса желательно быть более консервативным и размер труб для более низкая скорость, например, от 4 до 7 футов в секунду. Вот почему вы обычно видите большую трубу размер на стороне всасывания насоса больше, чем на стороне нагнетания. Эмпирическое правило заключается в том, чтобы сделать всасывающую трубу такого же размера или на один размер больше, чем всасывающий патрубок.

Зачем возиться со скоростью, разве недостаточно информации о расходе для описания движения жидкости через система. В зависимости от того, насколько сложна ваша система, если выпускная труба имеет постоянный диаметр, то скорость хотя снаружи будет такой же. Тогда, если вы знаете расход, исходя из таблиц потерь на трение, Вы можете рассчитать потери на трение только по скорости потока. Если диаметр нагнетательного патрубка изменится, то скорость будет меняться при том же расходе, а более высокая или более низкая скорость означает более высокую или более низкую потери на трение в этой части системы. Затем вам нужно будет использовать скорость для расчета потери напора на трение в этой части трубы. Вы можете найти калькулятор скорости веб-приложения здесь https://www.pumpfundamentals.com/web-apps.htm

Если вы хотите увидеть диаграмму расхода для 5 фут/с (британская или метрическая система) и 15 фут/с (британская или метрическая система), загрузите их здесь.

Те из вас, кто хотел бы самостоятельно рассчитать скорость, могут скачать формулы и образец расчета здесь.

Желающие рассчитать трение в трубах могут скачать пример здесь.

Веб-приложение для измерения потерь на трение в трубах доступно здесь https://www.pumpfundamentals.com/web-apps.htm

Кривая производительности или характеристика насоса

Кривая характеристики насоса похожа на предыдущую показанную кривую, которую я также назвал характеристической кривой, показывающей взаимосвязь между давлением нагнетания и расходом (см. рис. 21). . Как я уже упоминал, это непрактичный способ описания производительности, потому что вам нужно знать давление всасывания, используемое для построения кривой. На рис. 30 показана типичная кривая зависимости полного напора от расхода. Это тип кривой, которую все производители насосов публикуют для каждой модели насоса при заданной рабочей скорости.

Не все производители предоставят вам характеристику насоса. Тем не менее, кривая существует, и если вы настаиваете, вы, вероятно, сможете ее получить. Вообще говоря, чем больше вы платите, тем больше технической информации вы получаете.

Рисунок 30

Как выбрать центробежный насос

Маловероятно, что центробежный насос, купленный в готовом виде, точно удовлетворит ваши требования к расходу. Скорость потока, которую вы получаете, зависит от физических характеристик вашей системы, таких как трение, которое зависит от длины и размера труб, и перепада высот, который зависит от здания и местоположения. Изготовитель насоса не имеет возможности узнать, каковы будут эти ограничения. Вот почему купить центробежный насос сложнее, чем купить объемный насос, который будет обеспечивать номинальный расход независимо от того, в какую систему вы его установите.

Основными факторами, влияющими на подачу центробежного насоса, являются:

– трение, которое зависит от длины трубы и диаметра

– статический напор, который зависит от разницы высоты нагнетания конца трубы и высоты напора. высота поверхности жидкости всасывающего бака

– вязкость жидкости, если жидкость отличается от воды.

Чтобы выбрать центробежный насос, выполните следующие шаги:

1. Определите скорость потока

Чтобы подобрать размер и выбрать центробежный насос, сначала определите скорость потока. Если вы владелец дома, выясните, какое из ваших применений воды является самым большим потребителем. Во многих случаях это будет ванна, для которой требуется примерно 10 галлонов в минуту (0,6 л/с). В промышленных условиях скорость потока часто зависит от производительности предприятия. Выбор правильного расхода может быть таким же простым, как определение того, что для заполнения резервуара за разумное время требуется 100 галлонов в минуту (6,3 л/с), или же расход может зависеть от некоторого взаимодействия между процессами, которое необходимо тщательно проанализировать.

2. Определите статический напор

Это вопрос измерения высоты между поверхностью жидкости всасывающего бака и высотой конца нагнетательной трубы или отметкой поверхности жидкости в нагнетательном баке.

3. Определить фрикционный напор

Фрикционный напор зависит от расхода, размера и длины трубы. Это рассчитывается на основе значений в таблицах, представленных здесь (см. Таблицу 1). Для жидкостей, отличных от воды, вязкость будет важным фактором, и Таблица 1 неприменима.

4. Рассчитайте общий напор

Общий напор представляет собой сумму статического напора (помните, что статический напор может быть положительным или отрицательным) и напора на трение.

5. Выберите насос

Вы можете выбрать насос на основе информации из каталога производителя насоса, используя требуемый общий напор и расход, а также пригодность для применения.

Пример расчета общего напора

Пример 1. Расчет насоса для домашнего использования

Опыт подсказывает мне, что для того, чтобы наполнить ванну за разумное время, требуется скорость потока 10 галлонов в минуту. Согласно Таблице 1 размер медных трубок должен быть где-то между 1/2″ и 3/4″, я выбираю 3/4″. распределитель, от этого распределителя на первом этаже будет отвод 3/4″ до уровня второго этажа, где расположена ванна. На всасывании я буду использовать трубу диаметром 1”, всасывающая труба 30 футов в длину (см. рис. 30)

Рисунок 31

Потери на трение на стороне всасывания насоса

В соответствии с расчетами или использованием таблиц, которые здесь не представлены, потери на трение для трубы диаметром 1 дюйм составляют 0,068 фута на фут трубы. В этом случае расстояние составляет 30 футов. Потери на трение в футов составляет 30 x 0,068 = 2,4 фута. В фитингах есть некоторые потери на трение, предположим, что консервативная оценка составляет 30% потерь на трение в трубе, потери на трение в фитингах составляют = 0,3 x 2,4 = 0,7 фута. Если на линии всасывания имеется обратный клапан, потери на трение в обратном клапане необходимо добавить к потерям на трение в трубе. Типичное значение потерь на трение для обратного клапана составляет 5 футов. Струйному насосу не требуется Поэтому я предполагаю, что на всасывании этой системы нет обратного клапана. Тогда общие потери на трение для всасывающей стороны составляют 2,4 + 0,7 = 3,1 фута.

Потери на трение для трубы диаметром 1 дюйм при расходе 10 галлонов в минуту можно найти в справочнике Cameron Hydraulic, следующий рисунок является выдержкой:

Потери на трение на стороне нагнетания насоса

В соответствии с расчетами или использованием таблиц, которые здесь не представлены, потери на трение для трубы 3/4″ составляют потери на трение 0,23 фута на фут трубы. В этом случае расстояния равны 10 футам главного распределителя и еще 20 футов от главного распределителя до ванны общей длиной 30 футов. Тогда потери на трение в футах составляют 30 x 0,23 = 6,9.ноги. В фитингах есть некоторые потери на трение, предположим, что консервативная оценка составляет 30% от потерь на трение трубы, потери на трение в фитингах = 0,3 x 6,9 = 2,1 фута. Тогда общие потери на трение для нагнетательной стороны составляют 6,9 + 2,1 = 9 футов.

Вы можете найти потери на трение для трубы диаметром 0,75 дюйма при 10 галлонах в минуту в справочнике Cameron Hydraulic, из которого следующая цифра является выдержкой:

Тогда общие потери на трение в трубопроводе в системе равны 9+ 3,1 = 12,1 фута.

Статический напор согласно рис. 41 составляет 35 футов. Следовательно, общий напор равен 35 + 12,1 = 47 футов. Теперь мы можем пойти в магазин и купить насос с общим напором не менее 47 футов при производительности 10 галлонов в минуту. Иногда общий напор называют полным динамическим напором (T.D.H.), он имеет то же значение. Номинал помпы должен быть как можно ближе к этим двум цифрам без лишних слов. В качестве рекомендации допускается отклонение плюс-минус 15% от общего напора. В потоке вы также можете разрешить изменение, но вы можете заплатить больше, чем вам нужно.

Для тех из вас, кто хотел бы самостоятельно рассчитать трение в фитингах, загрузите пример расчета здесь.

Какая мощность насоса? Производитель оценивает насос при оптимальном общем напоре и подаче, эта точка также известна как точка наилучшего КПД или B.E.P.. При такой подаче насос работает с максимальной эффективностью, вибрация и шум минимальны. . Конечно, насос может работать с другими скоростями потока, выше или ниже номинального, но срок службы насоса пострадает, если вы будете работать слишком далеко от его нормального номинального значения. Поэтому ориентируйтесь на максимальную вариацию плюс-минус 15% от общего напора. 9Рис. 32 аккумулятор.

На следующих рисунках показаны различные распространенные системы водоснабжения и указаны значения статического напора, напора на трение и полного напора насоса.

Расчет давления нагнетания насоса по общему напору насоса

Чтобы рассчитать давление на дне бассейна, необходимо знать высоту воды над вами. Неважно, бассейн это или озеро, высота — это то, что определяет, какой вес жидкости находится над ним и, следовательно, давление.

Давление равно силе, деленной на поверхность. Он часто выражается в фунтах на квадратный дюйм или в фунтах на квадратный дюйм. Сила равна весу воды. Плотность воды составляет 62,3 фунта на кубический фут.

Вес воды в резервуаре А равен произведению плотности на ее объем.

Объем резервуара равен площади поперечного сечения A, умноженной на высоту H. A:

Объем V: A x H:

Вес воды W _A:

Следовательно, давление:

Это давление в фунтах на квадратный фут, требуется еще один шаг, чтобы получить давление в фунтах на квадратный дюйм или psi. В футе 12 дюймов, следовательно, в квадратном футе 12×12 = 144 дюйма.

Давление p на дне резервуара A в фунтах на квадратный дюйм составляет:

Если вы выполните расчет для резервуаров B и C, вы получите точно такой же результат, давление на дне всех этих резервуаров составляет 4,3 фунта на квадратный дюйм. .

Общая зависимость давления от высоты резервуара:

SG или удельный вес – это еще один способ выражения плотности, это отношение плотности жидкости к плотности воды, поэтому вода будет иметь SG =1. Более плотные жидкости будут иметь значение больше 1, а более легкие жидкости – значение меньше 1. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или отношения плотностей, поэтому удельный вес будет иметь такое же значение. независимо от того, какую систему единиц мы используем, имперскую или метрическую

Для тех из вас, кто хотел бы увидеть, как обнаруживается это общее соотношение, перейдите к Приложению E в версии этой статьи в формате pdf.

Мы можем измерить напор на стороне нагнетания насоса, подключив трубку и измерив высоту жидкости в трубке. Поскольку трубка на самом деле представляет собой всего лишь узкий резервуар, мы можем использовать уравнение зависимости давления от высоты резервуара.

для определения давления нагнетания. В качестве альтернативы, если мы установим манометр на нагнетании насоса, мы сможем рассчитать напор нагнетания.

Мы можем рассчитать давление нагнетания насоса на основе общего напора, который мы получаем из характеристической кривой насоса. Этот расчет полезен, если вы хотите устранить неполадки в вашем насосе или проверить, производит ли он количество энергии давления, которое производитель заявляет при вашем рабочем расходе.

Рисунок 37

Например, если характеристическая кривая насоса показана на рисунке 39, а расход в системе составляет 20 галлонов в минуту. Тогда общий напор равен 100 футам.

Установка показана на рис. 37, это система бытового водоснабжения, которая берет воду из неглубокого колодца на 15 футов ниже уровня всасывания насоса.

Насос должен создавать подъемную силу, чтобы поднять воду до всасывающего патрубка. Это означает, что давление на всасывании насоса будет отрицательным (относительно атмосферного).

Почему это давление меньше атмосферного или низкое? Если вы возьмете соломинку, наполните ее водой, закроете один конец кончиком пальца и перевернете вверх дном, вы заметите, что жидкость не выходит из соломинки, попробуйте!. Жидкость тянется вниз под действием силы тяжести и создает небольшое давление под кончиком пальца. Жидкость поддерживается в равновесии, потому что низкое давление и вес жидкости точно уравновешиваются силой атмосферного давления, направленной вверх.

То же явление происходит при всасывании насоса, всасывающего жидкость из низкого источника. Как и в соломинке, давление вблизи всасывающего патрубка насоса должно быть низким, чтобы жидкость могла поддерживаться.

Для расчета напора нагнетания мы определяем общий напор по характеристической кривой и вычитаем это значение из напора на всасывании, это дает напор на нагнетании, который мы затем преобразуем в давление.

Мы знаем, что насос должен генерировать 15 футов подъема на всасывании насоса, подъем является отрицательным статическим напором. На самом деле она должна быть чуть больше 15 футов, поскольку из-за трения потребуется более высокая высота всасывания. Но давайте предположим, что размер трубы большой и потери на трение малы.

Рис. 39. H _D = 100 + H _S

Общий напор равен разница между напором на нагнетании H _D и напором на всасывании H _S . H _S равно 15 футам, потому что это лифт, следовательно:

H _D = 100 + (-15) = 85 футов

Давление нагнетания будет:

Теперь вы можете проверить свой насос, чтобы убедиться, что измеренное давление нагнетания соответствует расчетному. Если нет, то может быть что-то не так с насосом.

Примечание: вы должны быть осторожны при расположении манометра, если он намного выше, чем всасывание насоса, скажем, выше 2 футов, вы увидите меньшее давление, чем на самом деле есть на насосе. Также следует учитывать разницу в скоростном напоре нагнетания насоса и всасывания, но обычно она невелика.

TOP HEADLINES
