Обозначение и изображение резьбы на чертеже согласно ГОСТ

Мы проконсультируем вас по любым вопросам!

Чертеж — это графический документ, применяемый для изображения инженерного объекта. Для удобства его использования разработаны различные межгосударственные стандарты (ГОСТ), в которых указаны правила представления всех элементов, принимающих участие в создании того или иного изделия.

Мы проконсультируем вас по любым вопросам!

Есть вопрос?

Наши услуги

Назначение резьбы и ее элементы

Резь является главным элементом винтовой передачи и резьбового соединения. Она состоит из череды выпуклостей и углублений на телах кручения, что обеспечивает крепление, способное выдерживать высокие нагрузки. Нарезку применяют в качестве метода объединения или уплотнения звеньев конструкции.

Резьба обеспечивает крепление, способное выдерживать высокие нагрузки.

Главными ее элементами являются:

  • внутренний, внешний и средний диаметры;
  • профиль — это сечение рези плоскостью, проходящей через главную ось рассматриваемой детали;
  • угол профиля — угол, образованный боковыми сторонами профиля;
  • высота профиля — это длина отрезка между минимальной и максимальной точками нарезки в плоскости сечения оси в направлении, ортогональном направляющей рези;
  • шаг — длина промежутка между двумя точками соседних одинаковых витков, измеренное параллельно оси рези.

Классификация резьбы

Принято разделять резьбовые поверхности по следующим критериям:

  • расположение: внешние и внутренние;
  • вид: цилиндрические, конические;
  • форма сечения: круг, треугольник, трапеция, прямоугольник;
  • назначение: для крепежа, крепления и уплотнения, специальные, ходовые;
  • число заходов: однозаходовые и многозаходовые;
  • направление: правые, левые.

Что такое изображение и обозначение резьбы

Обозначение позволяет на основании комбинации букв и цифр понять, какой вид нарезки представлен для анализа. Оно включает в себя: тип, шаг и ход рези, класс точности и номер соответствующего стандарта. Для лучшего понимания функционирования служит изображение — это чертеж, на котором в соответствии с ГОСТ представлен элемент конструкции с резьбовой поверхностью.

Схема помогает создать визуальное представление о форме и геометрических особенностях резьбы.

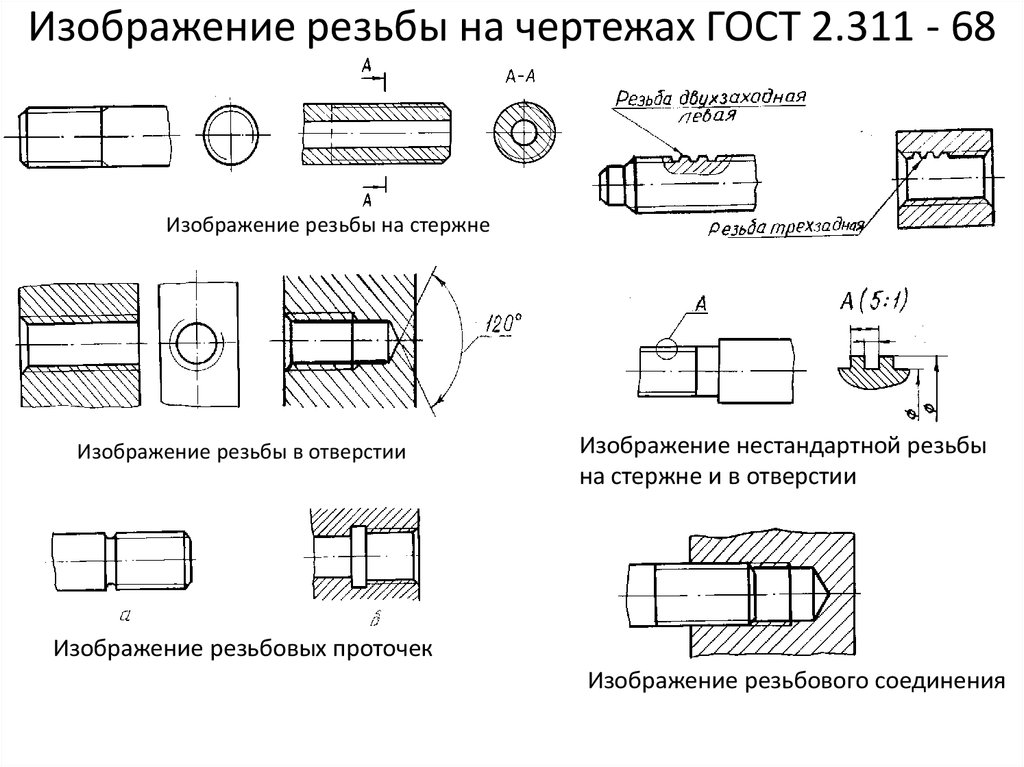

Обозначение на чертежах

Во время перемещения контура плоской фигуры (круга, треугольника, трапеции и т.д.) по спиральной линии, на поверхности заданной формы появляется нарезка. Способы ее представления на чертежах регламентированы в специально разработанной международной документации (ГОСТ), которая была создана для однозначной интерпретации обозначения рези.

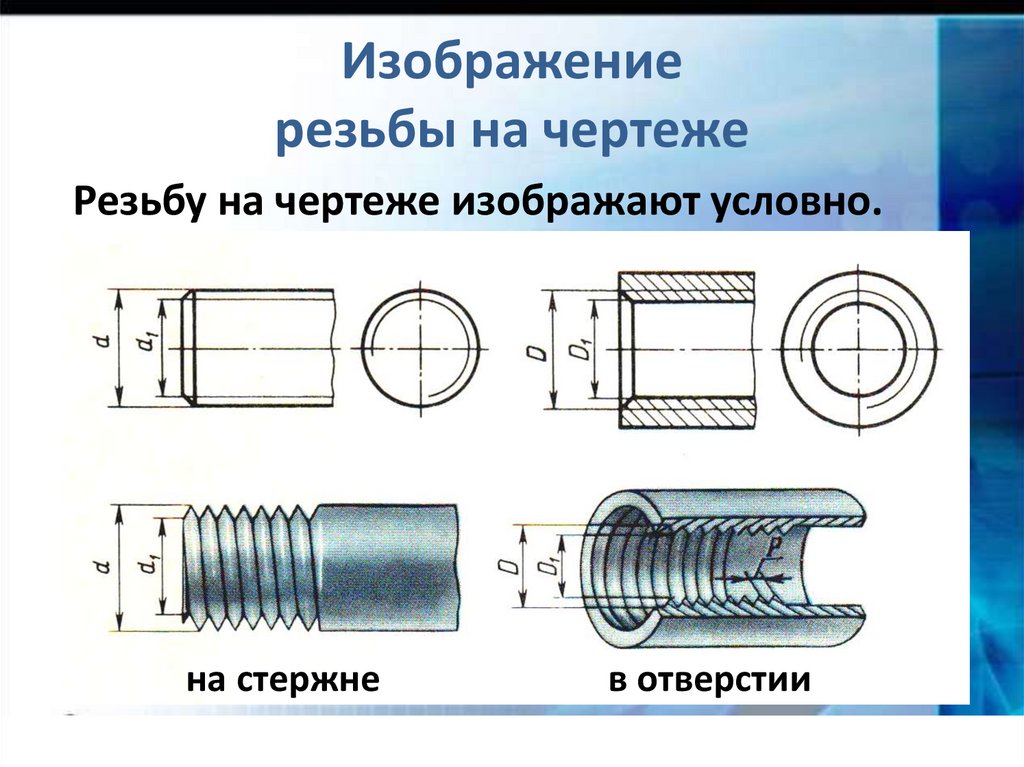

Изображение наружной резьбы на валах

Внешний калибр нарезки всюду представляется цельной основной линией. На изображении, полученном при проецировании на плоскость, параллельно расположенную к стержневой оси, внутренняя резь указывается тонкой перманентной линией по всей ее длине. На чертеже с проекцией ортогональной направляющей стержня внутренний поперечник резьбы должен изображаться тонкой непрерывной дугой, составляющей 3⁄4 основной окружности. Если необходимо показать резь как непросматриваемую, то она представляется одинаковыми прерывистыми линиями по внутреннему и внешнему поперечнику.

Наружная резьба на валах.

Изображение внутренней резьбы в отверстиях деталей

В отверстиях все обстоит иначе. Внутренний поперечник резьбы обозначается непрерывной основной линией. На изображении, полученном при проецировании на плоскость ортогональной оси стержня, наружная резь показывается тонкой перманентной линией На чертеже с проекцией ортогональной направляющей стержня внешний поперечник нарезки представляют тонкой непрерывной дугой, которая составляет 3⁄4 окружности.

Внутренняя резьба в отверстиях деталей.

Условное обозначение метрической резьбы (ГОСТ 8724-2002)

Определение резьбы включает литеру М (от англ. metric system), размер калибра и шаг рези, разграниченных знаком «х». Пример: M8х1.25. Допускается не указывать большой шаг. Пример: М8. Если резь является левой, то добавляются буквы LH. Пример: М8х1-LH. Определение многозаходной рези состоит из символа М, поперечника, знака «х», сочетания Ph, хода, символа P и шага. Для определенности можно указать число заходов.

Метрическая резьба (ГОСТ 8724-2002).

Обозначения метрической конической резьбы (ГОСТ 25229-82)

В определении конической метрической нарезки фигурируют сокращение МК, калибр и шаг нарезки. Пример: МК20х1,5. Для левого направления дополнительно указывается сочетание LH.

Метрическая коническая резьба (ГОСТ 25229-82).

Условное обозначение трубной цилиндрической резьбы (ГОСТ 6357-81)

Определение цилиндрической трубной нарезки содержит символ G, обозначение, класс точности среднего поперечника. Пример: G31/2-A. Дополнительно, если резь не правая, добавляют сочетание LH.

Трубная цилиндрическая резьба (ГОСТ 6357-81).

Обозначение трубной конической резьбы (ГОСТ 6211-81)

Определение трубной конической нарезки включает символы R (в случае конической наружной) или Rc (для конической внутренней рези) и ее значение. Для левого направления дополнительно указывается сочетание LH. Пример: R 11⁄2.

Трубная коническая резьба (ГОСТ 6211-81).

Условное обозначение трапецеидальной резьбы (ГОСТ 9484-81)

Определение однозаходной трапециевидной нарезки содержит сокращение Tr, значение наружного калибра и шаг. Пример: Tr16x4. Для многозаходной трапециевидной рези в определении фигурируют: сочетание Tr, внешний поперечник, а также шаг и ход. Пример: Tr16x8(P4)LH.

Трапецеидальная резьба (ГОСТ 9484-81).

Обозначение упорной резьбы (ГОСТ 10177-82)

Определение упорной нарезки должно содержать литеру S, шаг и значение поперечника. Пример: S90-10. Для левосторонней рези указывается дополнительно LH. Если рассматривается многозаходная нарезка, то ее определение составляется из символа S, поперечника, хода и в скобках буквы P, значения шага. Пример: S80-20(P20).

Упорная резьба (ГОСТ 10177-82).

Условное обозначение круглой резьбы (ГОСТ 6042-83)

Применительно к внешней и внутренней круглой нарезке Эдисона, используемой в металлических и неметаллических элементах в электротехнических изделиях, обозначение содержит литеру Е и величину наружного поперечника. Пример: Е28.

Круглая резьба (ГОСТ 6042-83).

Обозначение упорной усиленной резьбы (ГОСТ 13535-87)

Определение упорной усиленной нарезки содержит литеры S, а также угол 45, калибр и шаг. Пример: S45200-13. В случае если резьба левосторонняя, дополнительно указываются буквы LH. Если необходимо определить многозаходную резь, то указывают букву S, величину угла 45, поперечник, ход и символ Р вместе со значением шага, выделенные скобками. Пример: S4520024(P12) — двузаходная, значение хода 24 мм, шаг — 12 мм. Для левосторонней рези указывается дополнительно LH.

Упорная усиленная резьба (ГОСТ 13535-87).

Условное обозначение конической резьбы вентилей и баллонов для газов (ГОСТ 9909-81)

Определение конической нарезки вентилей и болтов для газа определяют литерой W и числом, указывающим поперечник. Пример: W19.2.

Коническая резьба вентилей и баллонов для газов (ГОСТ 9909-81).

Необходимые инструменты для нарезания

Нарезки широко используются в быту и на производстве, поэтому инструменты для изготовления рези широко распространены. Существует несколько видов приспособлений для нарезания:

  1. Резьбовые фрезы — это многозубчатые инструменты, в которых процесс резьбонарезания по отношению к резцам более производительный. Подразделяются на гребенчатые цилиндрические, дисковые, гребенчатые сборные, головки для скоростного фрезерования.
  2. Плашки — многолезвийный инструмент для создания наружной рези. Различают круглые, цельные, раздвижные приспособления, разрезные плашки.
  3. Резьбовые головки — это специальные изделия для нарезания внутренней и внешней рези, имеют ряд преимуществ по сравнению с круглыми плашками. В зависимости от конструкции гребенок головки бывают с круглыми радиальными, плоскими тангенциальными и плоскими радиальными гребенками.
  4. Метчики — это осевой инструмент, состоящий из нескольких лезвий, предназначенный для нарезания внутренней рези. Различают следующие виды: ручные, станочные, гаечные, машинные, маточные и т.д.
  5. Резьбовые резцы — это инструмент для точной машинной нарезки внутренней и наружной рези. Они подразделяются на стержневые, однониточные и многониточные фасонные.

Нарезанные изделия необходимы как в быту, так и на производстве. Без них невозможно было бы представить работу многих машин и механизмов.

С помощью обозначения и изображения резьбы на чертежах инженеры могут определить ее основные характеристики и использовать как часть более сложной конструкции.

В быту нарезка используется для крепления и соединения элементов.

Мы проконсультируем вас по любым вопросам!

Есть вопрос?

Наши услуги

Мы проконсультируем вас по любым вопросам! Close Menu

com@dfsr. ru

изображение резьбы

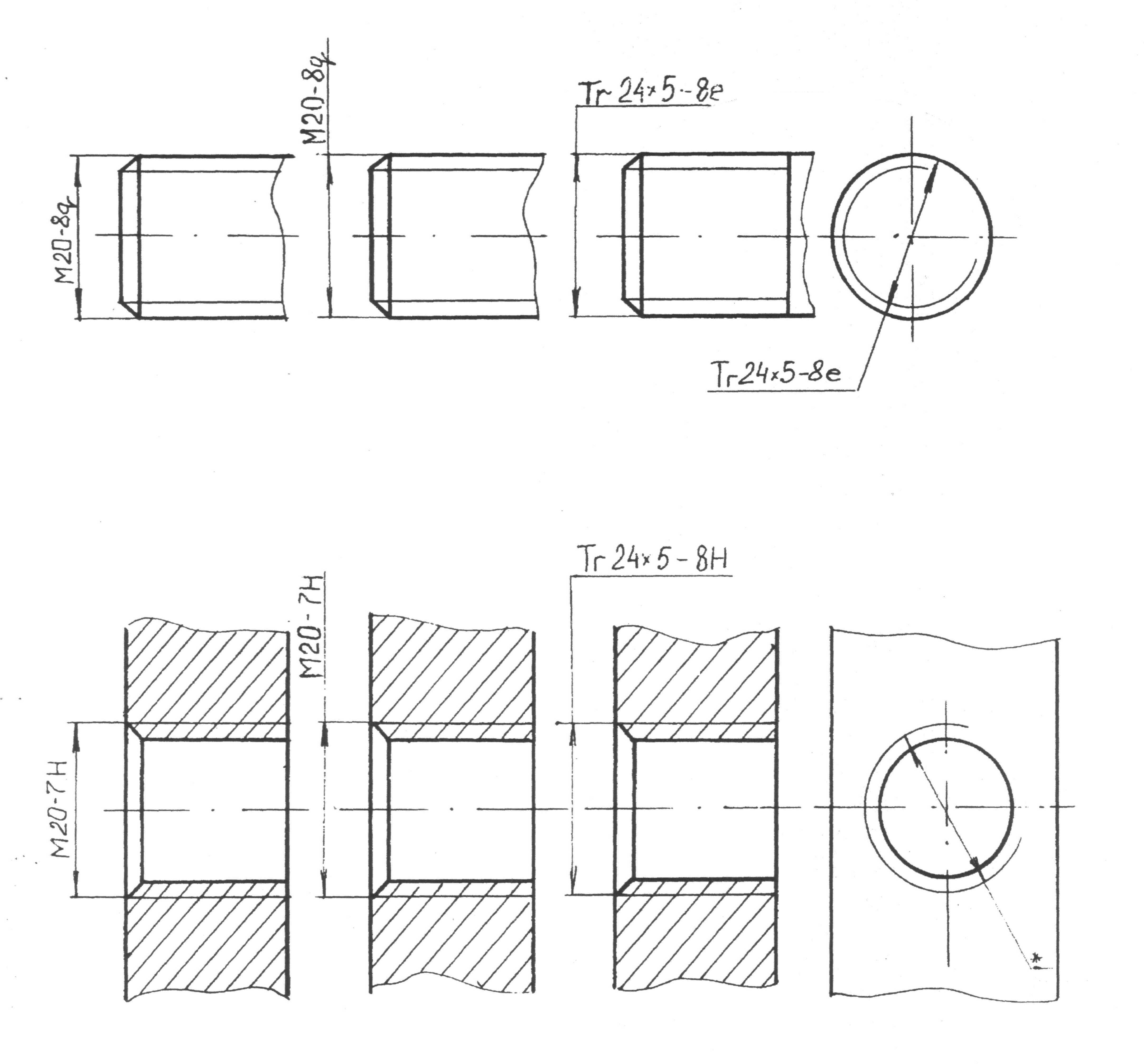

Резьбу рисуют так

На стержне  основными толстыми линиями по наружному диаметру и  тонкими линиями  по внутреннему диаметру на плоскости, перпендикулярной оси стержня по внутреннему диаметру проводят дугу, равную 3,5 окружности, разорваную в любом удобном месте.

В отверстии  толстыми линиями по внутреннему диаметру резьбы и тонкими линиями  по наружному на плоскости, перпендикулярной оси отверстия, по наружному диаметру проводят дугу, равную 3,5 окружности, разорваную в любом удобном месте.

Резьбу, как невидимую, изображают штриховыми линиями по наружному и внутреннему диаметрам.

Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,9 мм от толстой линии и не больше  шага резьбы.

Обозначение  резьбы кроме конических и трубной цилиндрической определяют к наружному диаметру

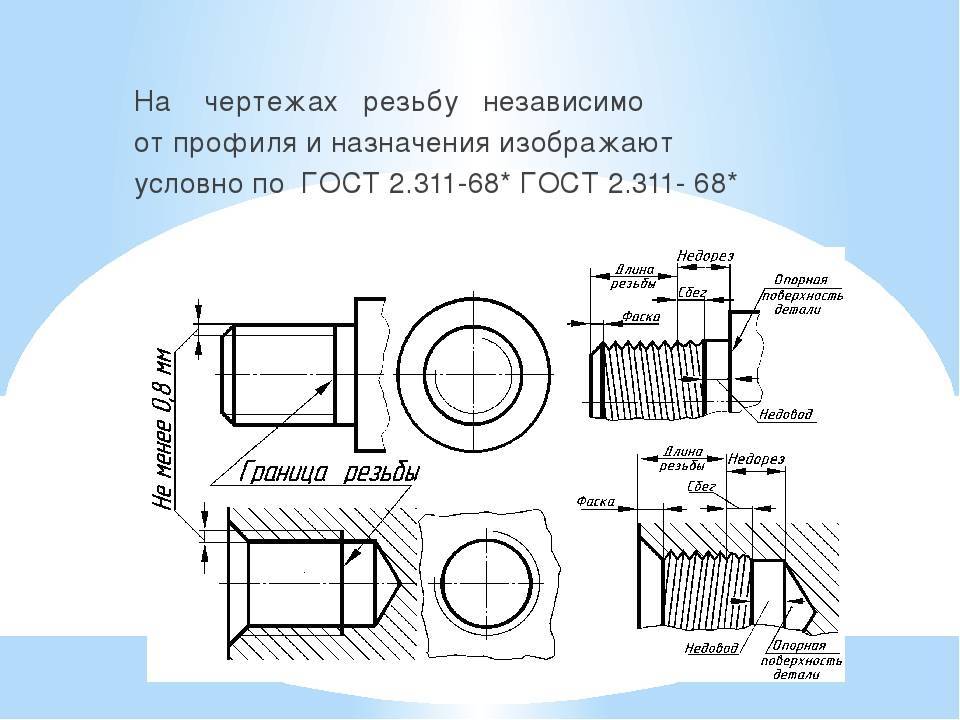

Граница резьбы определяется до начала ее сбега и изображается сплошной основной или штриховой линией, если резьба невидимая. Размерная линия проводится от наружного диаметра. Обозначения конических резьб и трубной цилиндрической резьбы наносят указательной стрелкой. Специальную резьбу со стандартным профилем обозначают Сп и условным обозначением профиля (М – для метрических резьб, Трап – для трапецеидальных, Уп – для упорных)

Размер длины резьбы указывают без сбега. Резьбу с нестандартным профилем показывают со всеми необходимыми размерами (шагом, внутренним и наружным диаметрами, толщиной зуба, числом заходов, левым направлением резьбы и т.п.).

Упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов выбирают в зависимости от назначения и масштаба чертежа ГОСТ 2.315-68: Крепежные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Штриховку в разрезах и сечениях  проводят до линии наружного диаметра на стержне и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной линии. В соединениях стержень перекрывает отверстия, и поэтому в границах стержня резьба имеет сплошную основную линию по наружному диаметру, в отверстии – по внутреннему.

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали показывают в одном месте упрощенно, а в остальных – центровыми или осевыми линиями. Шлицы на головках крепежных деталей следует изображать одной сплошной линией: на одном виде – по оси крепежной детали (вид сбоку), на другом – под углом 45° к рамке чертежа.

Наиболее грубые ошибки студентов.Не так обозначена резьба на стержне в глухом отверстии, неправильно изображена резьба на фаске, нет границы резьбы, неправильно обозначена трубная резьба,неправильно выполнено соединение внтутренней и наружной резьб содинение фитинга с трубой. не выдержано расстояние между тонкими и сплошными линиями при изображении резьбы,

вопросы по теме изображение резьбы

  • 1. Какая резьба называется наружной, внутренней? Какие резьбы различают в зависимости от направления винтовой нитки? Что принимается за наружный и внутренний диаметр резьбы?Какие резьбы различают в зависимости от профиля? Какое наименование имеют резьбы в зависимости от назначения? Что понимается под резьбой?  В каких случаях применяется дюймовая резьба?Что такое виток?  Что такое шаг резьбы, ход резьбы? Что принимается за профиль резьбы, угол профиля? Какая резьба называется стандартной?  В каких случаях применяются метрические резьбы с мелким шагом? Как именуется резьба в зависимости от числа заходов?
  • 2.
    Как надо обозначать метрическую резьбу с крупным шагом? с мелким шагом? Какие линии применяются для условного изображения резьбы? Из каких элементов складывается обозначение стандартной резьбы? Какими линиями надо изображать наружный и внутренние диаметры резьбы на стержне? в отверстии?  Как обозначается шероховатость резьбы?Есть ли разница в изображении правой и левой резьбы? Как изображается резьба с нестандартным профилем?
  • 3. Как определить шаг дюймовой резьбы? Как определить шаг метрической резьбы? Для каких резьб при нанесении условных обозначений применяют одну стрелку?Как определить ход у многозаходной резьбы?
  • 4.Как изображают резьбу болта и гайки в собранном виде? Какие соединения разъемные? какие неразъемные? Как обозначают сварные швы?  Назвать виды сварки.

Контакты для заказа чертежей

Справочная по строит. черч.

задать вопрос, узнать о возможности, сроках и цене изготовления чертежей можно по аське:

587-149-933

Сайт изготовлен в tehnok. ru в 2005 году

Детали резьбового крепежа и терминология

Существует много информации о выступающих гребнях, спиралевидных вокруг диаметра резьбового соединения, известных как наружная резьба, особенно тем, кто проектирует, производит или покупает резьбовые соединения. В то время как инженеры могут разрабатывать резьбы с десятками и даже сотнями размерных сегментов, которые помогают в точном изготовлении крепежных изделий, лучшее понимание частей резьбы можно получить, изучив всего несколько ключевых терминов.

Резьбовые крепежные детали
  1. Головка со скошенной кромкой

Головки со скошенной кромкой имеют острые углы, скошенные для получения наклонных поверхностей, что предотвращает травмы человека, а также облегчает доступ к лыскам ключа для гаечный ключ или розетка затянуть или ослабить застежку.

  1. Плоскости под ключ

Плоскости под ключ — это стороны головки крепежного изделия. Плоские поверхности обеспечивают прочное соединение для затягивания крепежа с помощью гаечного ключа или гнезда.

  1. Шайба

Шайба расположена прямо под головкой некоторых резьбовых крепежных изделий и обеспечивает более толстую поверхность для распределения натяжения. Кроме того, шайбы не позволяют углам головки крепежа врезаться в поверхность, на которую он опирается.

  1. Скругленный угол

Скругленный угол представляет собой закругленный угол непосредственно под головкой HHCS. Углы скругления придают головке прочность и обеспечивают переход от головки застежки к ее стержню.

  1. Стержень

Стержень представляет собой гладкую часть резьбового соединения, отличающуюся от резьбы. Хвостовик обычно является местом, где измеряется диаметр крепежной детали.

  1. Уголок выдавленный

Уголок выдавленный представляет собой переходную область, образованную между концом стержня резьбовой застежки и началом резьбы.

  1. Длина резьбы

Длина резьбы – это расстояние, на которое резьба покрывает тело резьбового крепежного изделия, в отличие от стержня.

  1. Скошенная точка

Скошенные точки представляют собой конические концы, которые облегчают зацепление внешней резьбы с набором внутренней резьбы.

Терминология резьбы Общая терминология резьбы, показанная на HHCS
  1. PINGE

, или шаг потока, – это расстояние между двумя соседними гребнями резьбы, которое должно быть последовательным расстоянием между всеми резьбами на заднице. Это относится к метрической системе. Если застежка стандартная или британская, классифицируется количество нитей на дюйм (TPI).

  1. Корень

Корень или корень резьбы — это самая нижняя точка между двумя витками резьбовой застежки.

  1. Гребень

Гребень или гребень резьбы — это самая высокая вершина резьбовой застежки.

  1. Боковая часть резьбы

Боковая поверхность резьбы относится к скошенным углам или сторонам отдельной резьбы на застежке. Поскольку резьба застежки обычно имеет треугольную форму, боковую сторону можно представить как две открытые стороны треугольника, которые встречаются на вершине резьбы.

  1. Угол резьбы

Угол резьбы, угол резьбы или боковой угол — это градус, образованный между двумя резьбами. Он был стандартизирован для большинства резьбовых крепежных изделий под углом 60 °, потому что этот угол обеспечивает надежное соединение, но при этом легко собирается или разбирается в сочетании с внутренней резьбой.

  1. Второстепенный диаметр

Второстепенный диаметр — это наименьший возможный диаметр крепежной детали, наблюдаемый в самой нижней точке между витками резьбы.

  1. Диаметр делительной окружности

Диаметр делительной окружности находится примерно в середине отдельной резьбы и одинаков для всех резьб крепежной детали, как если бы воображаемый цилиндр существовал непосредственно между большим и малым диаметрами.

  1. Наибольший диаметр

Наибольший диаметр – это максимально возможный диаметр резьбового соединения, наблюдаемый на концах резьбы.

Заинтересованы в повышении вашего понимания крепежа? THORS предлагает несколько курсов по крепежу, в том числе «Терминология и компоненты резьбового крепежа», «Спецификации резьбового крепежа» и «Тестирование и дефекты резьбового крепежа».
