Отделка цоколя дома профлистом своими руками + фото

Содержание статьи

  • 1 Технология отделки цоколя металлопрофилем
    • 1.1 Выбор материала
    • 1.2 Изготовление каркаса
    • 1.3 Утепление и изоляция
    • 1.4 Варианты крепления профлиста

Дешевле, чем самостоятельная отделка фундамента дома профнастилом, технологий не существует. При этом ресурс облицовки составляет 50 лет, используется методика вентфасада, что позволяет утеплить цоколь для снижения теплопотерь в несущих конструкциях здания. Профлистом можно декорировать и цоколь и забирки коттеджей на столбчатых, свайных фундаментах.

Методика декорирования наземных элементов фундамента или отдельно изготовленного цоколя металлопрофилем полностью идентична технологии вентилируемого фасада. Отделка цоколя профлистом позволяет утеплить конструкцию, которая по умолчанию служит мостиком холода, повысить качество экстерьера фасадов.

Выбор материала

Чтобы обшить верхнюю часть фундамента, можно использовать профлист с маркировкой С (стеновой). Для разных эксплуатационных условий промышленность выпускает листы с высотой волны 8 – 21 мм. Существует несколько модификаций материала:

  • без покрытия – требует периодического окрашивания, обычно не используется индивидуальными застройщиками;
  • горячеоцинкованный – бюджетный вариант для заборов;
  • с полимерным покрытием – защитный слой на обеих поверхностях либо только на лицевой стороне;
  • с фактурным тиснением – для элитных экстерьеров зданий.

Фото профлиста с гладким полимерным покрытием

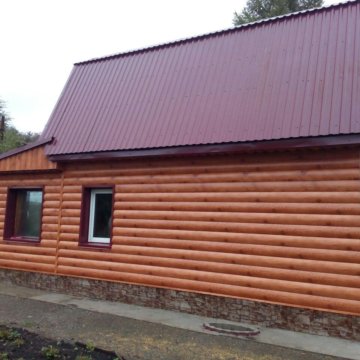

Фото профлиста с тиснением под дерево. Такой лист смотрится лучше, но стоит примерно в 2 раза дороже металлопрофиля с гладким покрытием.

Полимерное покрытие и тиснение производится только на листы с покрытием горячим цинком, что резко повышает ресурс облицовки. Покрытием может служить PUR полиуретан, PVDF поливинилфторид, PVC пластизол, AK акрилат, PE полиэстер.

На продуваемых участках обычно используется отделка фундамента дома профнастилом C8 – C10. Если возле дома зимой периодически скапливаются большие сугробы, жесткость низкой волны может оказаться недостаточной, снег продавит волну внутрь. Поэтому рекомендуется использовать профлист C13 – C21.

Совет! В коттеджах отмостка обычно очищается владельцем после обильных снегопадов, поэтому можно сэкономить, использую профнастил с минимальной волной. Дачные домики эксплуатируются сезонно или периодически, снега скапливается гораздо больше. Поэтому следует увеличить бюджет отделки и использовать профлист с высокой волной большей жесткости.

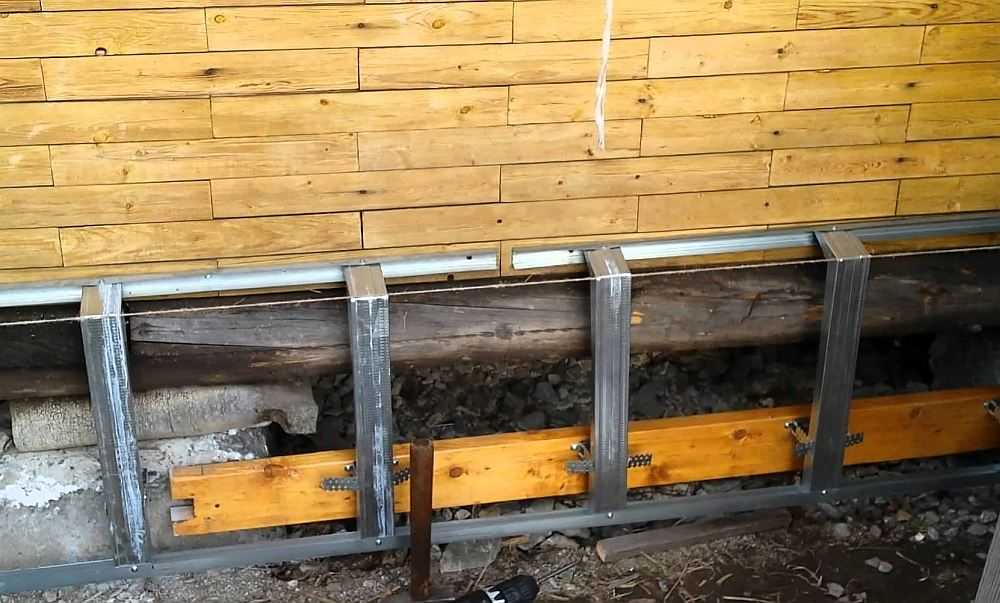

Изготовление каркаса

Прежде, чем закрыть металлопрофилем поверхность цоколя, необходимо учесть нюансы:

  • профлист обычно монтируется вертикально, прогоны из профиля или бруска должны крепиться горизонтально;

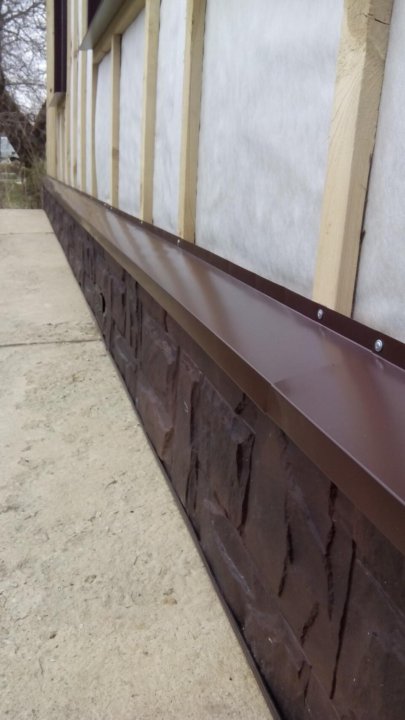

  • верхняя грань выступающего цоколя должна защищаться отливом, который крепится на кронштейны, к обрешетке вентфасада или иными способами;
  • при наличии подполья на боковых поверхностях следует оставить вентиляционные продухи общим размером 1/400 от площади пола этажа;
  • для обрамления продухов используются доборные элементы (уголок, отливы), поэтому в каркасе необходимо добавить брус/профиль по периметру окон.

Отделка цоколя профлистом является простейшей технологией и доступна каждому домашнему мастеру. Для крепления бруска или оцинкованного профиля проще всего использовать стандартные подвесы от систем ГКЛ. Технология монтажа обрешетки состоит из следующих операций:

Важно! Гидроизоляция бетонных поверхностей и оклеивание цоколя утеплителем должно производиться до разметки и крепления подвесов. Слой тепло-, гидроизоляции должен быть непрерывным.

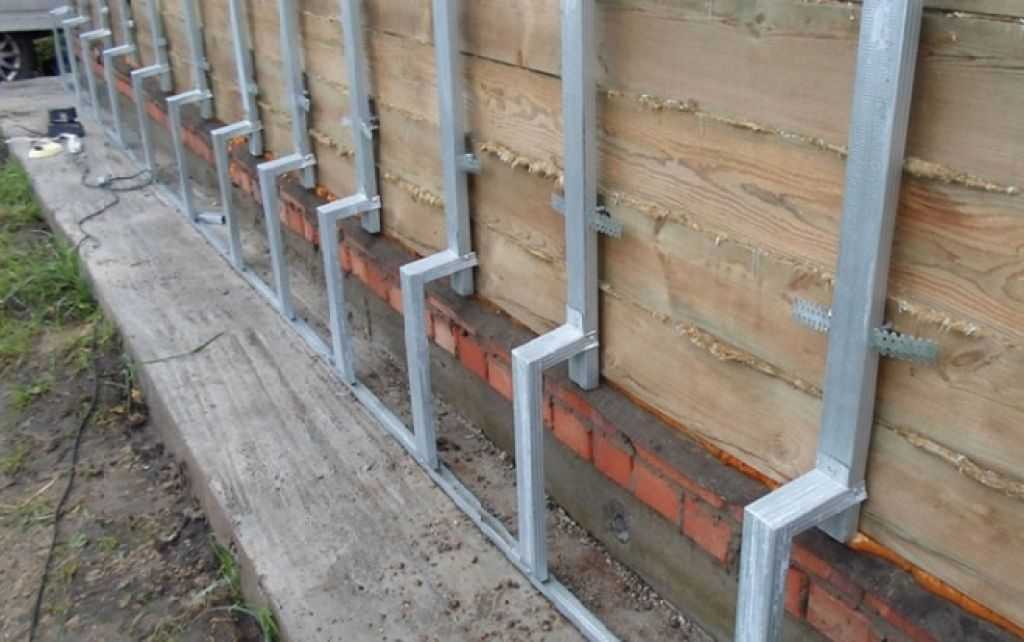

Таким образом, для цоколя обычно используется 2 – 3 прогона их Z-образного, П-образного профиля или бруса. Один из них монтируется вдоль верхней грани, второй в 10 см от отмостки, третий добавляется посередине. Если цоколь высокий добавляются дополнительные прогоны.

Важно! Узел сопряжения профлиста с отмосткой необходимо надежно гидроизолировать от проникновения влаги. Поэтому обычно добавляется еще один горизонтальный прогон в 20 см от отмостки для крепления на него рулонного, мембранного или пленочного материала.

Чтобы снизить бюджет строительства, вместо соединительных элементов часто производится крепление профилей друг к другу. Для этого подрезаются боковые полки, средняя полка запускается внахлест, крепится двумя саморезами-семечками.

Утепление и изоляция

Перед декорированием цоколя необходимо обеспечить защиту этого конструкционного элемента несколькими способами:

  • гидроизоляция – на все доступные бетонные поверхности наносится обмазочная, оклеечная либо штукатурная гидроизоляция, если это не было сделано сразу после распалубки фундамента или цоколь выкладывался на плите;
  • теплоизоляция – цоколь является мостиком холода, по которому мороз проникает к перекрытиям и полам по грунту, поэтому вертикальная поверхность и верхняя горизонтальная грань оклеиваются экструдированным пенополистиролом или базальтовой ватой без зазоров;
  • герметизация узла примыкания отмостки к цоколю – перед тем, как обшить поверхность силовой конструкции здания, поверх утеплителя на нижний или средний прогон крепится одним краем пленка, мембрана или гидростеклоизол, нижний его край запускается под отмостку или облицовку отмостки, если бетон декорируется брусчаткой или тротуарной плиткой.

Схема отделки профлистом с утеплением.

Только в этом случае отделка фундамента дома профнастилом будет абсолютно герметична от влаги.

Важно!  При использовании базальтовой или стеклянной ваты в качестве теплоизоляции наружную поверхность следует полностью закрыть пароизоляционной пленкой. Эти материалы со временем начинают выкрашиваться при наличии в контуре вентфасада вентилируемого пространства.

Варианты крепления профлиста

В зависимости от конструкционного материала, используемого в качестве прогонов, на которые крепится профлист, могут использоваться несколько способов фиксации:

  • саморезы – универсальная технология, позволяющая зафиксировать листы, как на брусках, так и на Z-образном, П-образном профиле;
  • заклепки – используются только для крепления профлиста на металлический профиль.

При выборе саморезов существует вероятность самопроизвольного ослабления со временем, среза метизов при случайном механическом повреждении.

Зато этот вариант обеспечивает 100% ремонтопригодность покрытия. Заклепки считаются «вечным» крепежным элементом. Однако при необходимости замены декоративного покрытия осложняется демонтаж перед отделкой цоколя другим материалом.

Отделка фундамента дома профнастилом начинается от любого угла, листы монтируются внахлест на одну волну. Отверстия для продухов вентиляции вырезаются по месту. После обшивки всего периметра устанавливаются наружные и внутренние углы, оформляются окна вентиляции.

Важно! Крой профнастила осуществляется электролобзиком, ножницами или специальными насадками на дрель. Запрещено использовать УШМ («болгарки») с оснасткой по металлу. Этот электроинструмент нагревает металл до критических температур, оплавляется защитный слой, коррозия распространяется по всей облицовке.

Аналогичным образом декорируется забирка зданий на сваях, столбах с висячим ростверком. Прогоны в этом случае крепятся к стойкам, утепление не требуется, поскольку в подполье источники тепла отсутствуют, грунт под коттеджем промерзает полностью.

Таким образом, отделка цоколя профлистом не представляет сложностей для домашнего мастера. Материал доступен, стоит дешевле прочих аналогов, обеспечивает минимальные отходы кроя. Декоративная ценность облицовки ниже среднего уровня, поэтому технология применяется при ограниченном бюджете.

Как обшить фундамент дома профлистом

26 Сентябрь 2018      Стройэксперт      Главная страница » Фундамент » Отмостка и отделка      Просмотров:   13345

Отделка цоколя профнастилом

В процессе эксплуатации фундамент подвергается воздействию различных негативных факторов и одновременно принимает на себя довольно большие нагрузки, передавая их на грунт. В это же время фундамент должен сохранять тепло в доме и предотвращать проникновение влаги в подвальное помещение.

На уровне этих требований эстетическая сторона отходит на второй план, но пренебрегать отделкой цоколя не стоит. Во-первых, каждое основание имеет часть, которая располагается выше уровня земли, поэтому ее внешний вид должен соответствовать общему экстерьеру. Во-вторых, облицовка цоколя является своеобразной защитой этой части от воздействия большого количества внешних агрессивных факторов.

  • Выбор профнастила для отделки цоколя
  • Облицовка цоколя профлистом своими руками
  • Необходимые инструменты
  • Расчет материала и сопутствующих элементов
  • Самостоятельная отделка цоколя профнастилом

Отделку цоколя можно выполнить любым материалом, включая кирпич (у нас есть подробная статья про кирпичный цоколь), натуральный камень, сайдинг (ранее мы писали про установку цокольного сайдинга на фундамент) или панели из поливинилхлорида. Однако при выборе облицовочного материала потребитель отдает предпочтение варианту, в котором сочетаются прочность, эстетичность, долговечность и приемлемая стоимость. Всем этим требованиям отвечают профилированные листы железа.

к оглавлению ↑

Выбор профнастила для отделки цоколя

При выборе профнастила для облицовки цокольной части фундамента важно обратить внимание на маркировку:

  • Наличие буквы «Н» говорит о повышенной жесткости материала. Такие листы подходят для кровельных конструкций, для отделки цоколя используется очень редко из-за высокой стоимости.
  • Буквой «С» обозначают материал, предназначенный для отделки стен. Листы достаточно гибкие, поэтому рекомендованы для отделки твердых оснований. Что касается цокольной части фундамента, то такой материал требует хорошего каркаса и правильного крепления листов.
  • Буквы «НС» присутствуют на профлистах, которые подходят для кровельных работ и для облицовки вертикальных поверхностей. Характеристики и стоимость такого материала занимают промежуточное положение между профлистами «Н» и «С».
  • Цифра, следующая за буквами, обозначает высоту волны. При выборе материала для отделки цоколя дома не стоит выбирать большое значение, достаточно использовать профнастил С-8.
  • Еще одним знаком в маркировке сообщается о толщине металлического листа, которая влияет на несущие характеристики профнастила.
    В случае с отделкой цоколя несущие способности материала значения не имеют, поэтому ориентироваться следует на значение 0,6 мм.
  • Цифры в маркировке, обозначающие длину и ширину листа, следует учитывать при выполнении расчетов количества материала для отделки цоколя.

Кроме этого, выбирая профнастил для облицовки цокольной части фундамента, следует обратить внимание на вид защитного покрытия и его качество, а также на цветовое решение профлистов.

к оглавлению ↑

Облицовка цоколя профлистом своими руками

Облицовка своими руками

Повысить эстетическую привлекательность возвышающейся над землей части фундамента и защитить ее от воздействия внешних негативных факторов вполне можно своими руками. Для этого необходимо приготовить набор инструментов и придерживаться определенного технологического процесса.

к оглавлению ↑

Необходимые инструменты

Качественно выполнить монтаж листов профилированного металла можно с помощью набора следующих инструментов:

  • Строительный уровень и лазерный построитель плоскостей. С помощью этих инструментов выполняется разметка рабочей поверхности.
  • Отвес для проверки вертикальности элементов конструкции.
  • Карандаш или маркер.
  • Рулетка.
  • Перфоратор и набор буров в соответствии с размером дюбелей, с помощью которых будет осуществляться крепление каркаса.
  • Шуруповерт с набором бит для выполнения крепежных работ.
  • Электрическая дрель и сверла.
  • Приспособление для резки металлических элементов каркаса и профлистов.

к оглавлению ↑

Расчет материала и сопутствующих элементов

Чтобы не допустить перерасход средств, выделенных на облицовку цоколя, очень важно правильно рассчитать количество материала. В случае с профнастилом особых сложностей на этом этапе не возникает, так как монтажные работы предполагают крепление к поверхности прямоугольных листов железа. Однако некоторые моменты все-таки следует учесть:

Рассчитываем материал для облицовки

  • Для упрощения вычислительного процесса рекомендуется составить чертеж расположения кронштейнов и основного материала.
  • Крепление листов может выполняться вертикальным, горизонтальным и перекрестным способом, что влияет на количество используемых кронштейнов. Поэтому следует предварительно решить, как будут располагаться листы отделочного материала.
  • При вычислении площади цоколя дома, расположенного на участке с уклоном, следует учитывать переменную высоту этой части фундамента.
  • Выбирая размер листов, следует стремиться к минимизации отходов.

к оглавлению ↑

Самостоятельная отделка цоколя профнастилом

После приобретения отделочного материала в соответствии с выполненными расчетами и подготовки необходимых инструментов можно приступать к непосредственной облицовке выступающей части фундамента. Работы на этом этапе выполняются в определенной последовательности:

  1. Поверхность очищают от пыли, грязи и наплывов бетонной смеси.
  2. Наносят слой грунтовки и ждут ее высыхания.
  3. Затем делают гидроизоляцию цоколя, используя соответствующие способы и материалы (читайте подробную статью про гидроизоляцию цоколя).
  4. Теперь необходимо сделать разметку поверхности и определить положение несущих элементов обрешетки. При этом следует учитывать, что направляющие располагаются на расстоянии до 60 см друг от друга, а также обрамляют углы цоколя, дверные и оконные проемы. Кронштейны для направляющих элементов следует размещать на расстоянии до 1 метра, от угла цоколя до первого крепления необходимо выдержать промежуток не меньше 10 см. Для проведения вертикальных и горизонтальных линий рекомендуется пользоваться лазерным построителем плоскостей, для измерения расстояний – рулеткой.
  5. По сделанным меткам с помощью перфоратора бурят отверстия, глубина которых превышает длину дюбеля на 1-1,5 см. Очень важно помнить, что нельзя бурить отверстия в швах кладки кирпичного цоколя.
  6. Отверстия очищают от пыли и монтируют кронштейны через паронитовые прокладки. Кронштейн с прокладкой подставляют к отверстию, устанавливают дюбель и закручивают в него саморез. Для неровного цоколя рекомендуется использовать кронштейны с подвижной частью, которую можно переместить и закрепить на нужном уровне. Первыми устанавливают кронштейны по краям цоколя, которые в дальнейшем соединяются строительным шнуром, образуя своеобразный уровень для установки промежуточных кронштейнов. Чтобы правильно выставить нижние элементы крепления, следует использовать отвес.
  7. Далее выполняют утепление поверхности с использованием плит базальтовой минеральной ваты или экструдированного пенополистирола. Работу начинают в нижней части, постепенно поднимаясь вверх. Сначала утеплитель примеряют и делают прорези для кронштейнов. Затем плиты насаживают на кронштейны и фиксируют с помощью тарельчатых дюбелей в количестве не меньше 5 штук на одной плите.
  8. Если планируется использование защитной мембраны, то ее также крепят на теплоизоляционный материал с помощью тарельчатых дюбелей.
  9. Следующим шагом выполняется монтаж профилей, которые предварительно нарезают на отрезки нужной длины. Крепления этих элементов осуществляется саморезами или специальными заклепками.
  10. Если дом расположен на ровном участке, то можно установить стартовую планку. Этот элемент делает завершенным внешний вид цоколя. Планку фиксируют на нижнем направляющем профиле, используя саморезы или заклепки. При этом важно оставить промежуток в 4 см между планкой и отмосткой.
  11. Далее отмеряют нужную длину листа, а лишнюю часть отрезают любым приспособлением для резки металла. Место реза сразу зачищают от заусениц и красят в соответствующий цвет из аэрозольного баллончика.
  12. Монтаж листов профилированного металла начинают в одном из углов цоколя. Лист закрепляют на один саморез, проверяют вертикальность с помощью строительного уровня и окончательно фиксируют выбранными крепежными элементами. При установке профлистов следят за тем, чтобы листы перекрывали друг друга на одну волну.
  13. Завершающим мероприятием является установка доборных элементов. Внутренние и внешние углы, финишные планки, карнизы и отливы также крепятся саморезами или заклепками.

Также рекомендуем обратить внимание на следующие статьи: как оштукатурить цоколь фундамента и чем его покрасить, а также как своими руками сделать отливы для цоколя.

Отделка выступающей части фундамента с помощью профнастила является одним из популярных вариантов. Этот материал можно использовать для облицовки цоколя дома, который находится в эксплуатации достаточно долгое время. Профнастил долговечен, имеет привлекательный внешний вид и позволяет выполнить монтажные работы самостоятельно, не привлекая опытных мастеров.

    Метки: Цоколь

Как обшить подвал своими руками на свайно-винтовом фундаменте

Как обшить подвал своими руками на свайно-винтовом фундаменте

По завершении основных этапов строительства дома приступают к отделке основания свайно-винтового фундамента. Декоративная отделка в случае свай даже более необходима, чем в случае использования ленточного основания, так как оно не только украшает дом, но и выполняет защитную функцию. Винтовой фундамент открыт всем атмосферным воздействиям, под дом дует ветер и течет вода. Это повлияет не только на комфорт, но и на долговечность винтовой конструкции, если основание дома не покрыто отделкой.

Отделка может быть выполнена двумя способами:

  • установка навесного плинтуса;
  • Возведение кирпичных фундаментных стен.

Первый способ намного проще – нужно просто установить декоративные панели на деревянную или металлическую обрешетку, прикрепленную к сваям или стенам дома. Во втором случае придется делать небольшое бетонное основание. Помимо сложности, варианты различаются по стоимости. Выбор также основывается на эстетике того или иного материала. Объединяет способы отделки цоколя то, что с работой справится даже неопытный человек.

Отделочные материалы навесного плинтуса

Навесной цоколь имеет ряд преимуществ перед кирпичным:

  • экономичность;
  • высокая скорость и простота монтажа – даже при работе в одиночку задачу можно выполнить за день;
  • обеспечивается вентиляция фундамента, благодаря чему винтовые сваи защищены от конденсата.

Для отделки цоколя свайного фундамента по навесной технологии применяются различные панельные декоративные материалы. Возникает вопрос – какой из них лучше использовать?

Сайдинг

Цокольный сайдинг – самый распространенный отделочный материал для свайных фундаментов. Его популярность обусловлена ​​низкой стоимостью материала, высокой механической прочностью, устойчивостью к влаге и перепадам температуры. Биологическое разрушение (плесень, гниение из-за поражения бактериями, поедание грызунами и насекомыми) такому плинтусу не грозит. Кроме того, существует широкая цветовая гамма сайдинга — от простых однотонных до панелей, имитирующих натуральный камень.

Тематический материал:

Пластиковые панели могут быть изготовлены из разных полимеров – пенополистирола, пенополиуретана и других. Это позволяет придать им практически любой цвет, фактуру и форму. Кроме того, они могут одновременно выполнять роль утеплителя.

Пластик достаточно прочен, невосприимчив к атмосферным и биологическим воздействиям. Его использование является экономичным вариантом отделки. Однако и они выглядят несколько дешево по сравнению с сайдингом и, тем более, кирпичным цоколем.

Профнастил

Металлические листы профнастила просты в обработке, очень прочны и надежно защищены от влаги и перепадов температур. Монтаж их не менее прост, чем другие варианты отделочных материалов. Единственным недостатком является узость области применения. Обшивка ими фундамента возможна только в комплексе с некоторыми видами отделки стен. Для деревянного дома, например, такой плинтус не подходит.

Закрыть подполье можно и более дешевыми материалами – например, шифером или листами ЦСП, отделанными окрашенной штукатуркой.

Технология монтажа навесной отделки плинтуса

Монтаж навесного плинтуса начинается со сборки обрешетки. Сделать его можно как из деревянных реек, так и из металлического профиля. В первом случае элементы каркаса прикручиваются к стальным кронштейнам, которые необходимо заранее приварить к сваям. Профиль приваривается непосредственно к частям винтового фундамента.

Как правило, обрешетка состоит из двух параллельных досок, одна из которых крепится непосредственно под стеной дома, а вторая – на расстоянии 150–200 мм от земли. Это расстояние может варьироваться в зависимости от климатических условий региона. Необходимо следить, чтобы от края декоративных плит до поверхности земли оставалось 50–70 мм – это необходимо для компенсации теплового расширения грунта.

После установки параллельных элементов обрешетки можно установить вертикальные рейки или металлический профиль. Это делается в тех случаях, когда основание слишком высокое, чтобы обеспечить большую прочность конструкции. При этом шаг установки должен составлять 400–450 мм.

По периметру дома выкапывается неглубокая траншея шириной около 30 см и засыпается песком. Затем на обрешетку монтируется теплоизоляционный материал. Поверх него закрепляется рулонная гидроизоляция, конец которой должен расстилаться по песку. Край рулона утрамбовывается в песок. Поверх песка укладывают тротуарную плитку. Вся эта конструкция называется отмосткой и выполняет роль дренажной системы, защищающей цоколь от избыточной влаги.

Если в качестве отделочного материала выбран сайдинг, поверх утеплителя в нижней части цоколя устанавливается стартовый профиль. В него вставляются декоративные панели, которые затем крепятся к обрешетке через теплоизоляцию с помощью саморезов. Углы конструкции усилены специальными профилями, которые идут в комплекте с сайдингом. Для защиты цоколя от осадков, стекающих по стенам, поверх отделки устанавливаются металлические отливы.

Подвал следует закрывать навесным способом, руководствуясь несколькими правилами:

  • все деревянные элементы обрешетки необходимо тщательно обработать антисептическими и противогрибковыми пропитками;
  • плиты декоративного материала следует устанавливать с небольшими зазорами для обеспечения вентиляции поддомового пространства;
  • дренажную отмостку следует проектировать под небольшим уклоном от дома (не более 5°).

Если вместо сайдинга решено закрыть фундамент пластиковыми панелями или листами профнастила, то технология монтажа материала несколько проще – стартовый профиль не нужен, отделка крепится непосредственно на обрешетку. Важно соблюдать зазор между нижним краем отделки и поверхностью грунта.

Цоколь капитальный кирпичный обеспечивает не только высокую эстетику здания, но и прочную и надежную защиту подземного пространства дома. При необходимости такой подвал можно превратить в подвал. Однако отделка обойдется значительно дороже, чем при установке навесного плинтуса, да и работа будет сложнее.

Возможны два варианта монтажа цоколя кирпичной кладки.

  1. На железобетонном поясе. Возможность использования этого метода зависит от особенностей грунта – если он сильно расширяется при промерзании, этот вариант не рекомендуется.
  2. На металлическом профиле, играющем роль полки для кирпичей.

Установка первым способом осуществляется в следующем порядке.

  1. По периметру здания вырыта траншея. Не стоит делать его слишком глубоким, так как масса основы небольшая.
  2. Стены траншеи покрыты рулонным гидроизоляционным материалом.
  3. В траншее формируется армирующая лента.
  4. Цементно-песчаный раствор заливают.
  5. Идет кладка кирпича. В каждой стене подвала должны быть предусмотрены вентиляционные отверстия.
  6. Проводится декоративная отделка кладки – для этого можно использовать гипс или любой другой материал.

Во втором случае работа займет чуть меньше времени и сил. К сваям на высоте около 50-70 мм от земли необходимо приварить металлический равнополочный уголок для обеспечения вентиляции. Длина этого профиля может быть 6 или 12 м – можно выбрать любую в зависимости от длины стен дома. Толщина стали подбирается в зависимости от высоты и веса основания.

Таким образом, существует несколько способов закрытия основания свайно-винтового фундамента. Выбор подходящего основывается на сложности и дороговизне работ – впрочем, вы справитесь в любом случае. Отделка цоколя не только сделает дом красивее, но и продлит срок службы винтовых свай, поэтому это обязательно стоит сделать.

Пустотные формы в строительстве фундаментов: их виды и применение

🕑 Время прочтения: 1 минута

Пустотные формы — это жертвенные элементы опалубки, предназначенные для обеспечения пространства между бетонным фундаментом и расширяющимся грунтом, т. е. для защиты фундамента от пучения подстилающего грунта. Они также предлагают временную опорную опалубку для недавно залитого бетона, пока он не достигнет достаточной прочности, чтобы выдерживать свои нагрузки.

Кроме того, пустотные формы используются для уменьшения выемки грунта и уменьшения количества бетона. Глубина пустот под фундаментом колеблется от 5 см до примерно 60 см в зависимости от способности нижележащего грунта двигаться вверх.

Кроме того, для использования доступно несколько типов пустотных форм, таких как разлагаемая пустотная форма, неразлагаемая пустотная форма, складная пустотная форма и неразборная пустотная форма. Эти пустые формы могут быть изготовлены из гофрированной бумаги, просечно-вытяжного листа, металлического листа, формованного пластика, формованной бумаги, пенопласта и дерева.

Содержание:

  • Почему при строительстве фундаментов используются пустотелые формы?
  • Материалы пустотных форм
  • Типы и применение пустотелых форм
    • 1. Разлагаемые пустотные формы
    • 2. Неразлагаемые пустотные формы
    • 3. Складные пустотные формы
    • 4 , Неразборные пустые формы
  • Часто задаваемые вопросы

Почему при строительстве фундаментов используются пустотелые формы?
  1. Для поглощения увеличивающегося объема почвы
  2. Для уменьшения количества бетона
  3. Для создания более стабильной плиты
  4. Для уменьшения выемки грунта

Материалы для пустотных форм
  1. Гофрированная бумага
  2. Расширенный металл
  3. Металлический лист
  4. Литой пластик
  5. Литой Бумага
  6. Пенополистирол
  7. Дерево

Типы и применение пустотелых форм

1. Разлагаемая пустотная форма s

Разлагаемая пустота форма изготовлена ​​из легко разлагаемых материалов, таких как формованная бумага и гофрированная бумага. Он подходит для строительной площадки, где в окружающей среде имеется достаточное количество воды для разрушения материала пустотной формы до того, как произойдет расширение почвы.

Рисунок-1: Разлагаемые пустотные формы

Разлагаемые пустотные формы используются для обеспечения пространства между расширяющимся грунтом и балками уклона (Рисунок-2), плитой на уклоне (Рисунок-3) и отделением опор фундамента от окружающего грунта.

Рисунок-2: Разлагаемые пустотелые опалубки, используемые для конструкции балок с уклоном. Форма деградирует и теряет свою целостность из-за влаги и в конечном итоге оставляет пространство между фундаментом и обширной почвой.

Разлагаемые пустотелые опалубки являются идеальным решением для бетонных конструкций, где снятие опалубки невозможно. Они также используются под бетонной плитой, чтобы предотвратить серьезные повреждения, вызванные обширным грунтом.

Предотвращение размещения таких материалов, как пластиковая оболочка или слой гравия под картонными формами; в противном случае капиллярное движение воды будет затруднено, и форма пустот не будет деградировать.

Пустые формы следует хранить в сухом месте. Пустотелые формы также требуется защищать от влаги до момента заливки бетона. Пластиковая пленка должна быть установлена ​​над разлагающимися пустотами. Разлагаемые пустотелые формы легки, просты в установке, легко режутся и доступны в стандартной прочности и размерах.

Рисунок-4: Схематическое изображение размещения пустотелой формы

2. Неразлагаемая пустотная форма s

Как видно из названия, этот тип пустотелой формы изготавливается из материалов, которые не разрушаются легко, таких как металл, дерево, пенопласт и пластик. Неразлагаемые пустоты остаются на своем месте в течение длительного времени, поэтому проектировщики фундаментов должны помнить об этом, прежде чем использовать их.

Рисунок 5: Неразлагаемые пустые формы

3. Складная пустая форма s

Разборные пустотные формы изготавливаются из материалов, которые повреждаются под давлением расширяющегося грунта. Они должны быть достаточно прочными, чтобы выдерживать давление свежего бетона, но достаточно слабыми, чтобы выдерживать расширяющееся давление грунта.

Силы расширяющегося грунта иногда достаточно, чтобы поднять конструкцию и ее фундамент. Разборно-пустотную опалубку нельзя использовать под железобетонную плиту.

Рисунок-6: Складная пустота Формируется

4. Нескладная пустота Для ms

Неразборные пустотелые опалубки подходят для мест, где прочность фундамента достаточна для сопротивления подъемной силе расширения грунта, воздействующей на опалубки.

Рис. 7: Неразборная пустотелая опалубка

Неразборная пустотная опалубка должна использоваться только под балкой на уровне земли. Этот тип опалубки не следует применять под перекрытием с большим пролетом между балками жесткости и тонкими неармированными элементами перекрытия.

Рис. 8: Установка складных пустотелых форм

Часто задаваемые вопросы

Что такое пустота в конструкции бетонного фундамента?

Пустотелая форма — жертвенный элемент, используемый под фундаментом для создания пространства между фундаментом и выпуклостью расширяющегося грунта. Кроме того, обеспечьте временную опору для свежего бетона, пока он не достигнет заданной прочности бетона.

Каково типичное пространство между фундаментом и нижележащим расширяющимся грунтом для установки пустотных форм?

Расстояние между бетонным фундаментом и расширяющимся грунтом под ним колеблется от 5 см до примерно 60 см в зависимости от потенциального движения грунта вверх.

Какие бывают типы пустот?

1. Разлагаемые пустотные формы
2. Неразлагаемые пустотные формы
3. Разборные пустотные формы
4.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
