Как определить какая цепь стоит на бензопиле: Как узнать размер цепей для бензопилы: таблица маркировок
alexxlab | 25.04.2023 | 0 | Разное
Почему для смазки цепи бензопилы не стоит использовать отработку – Прилавок
- Прилавок
- Автохимия
Фото avtovzglyad.ru
Бензопила в дачном хозяйстве — архиполезная вещь. С ее помощью за считанные часы можно заготовить дровишек на зиму, спилить высохшую на яблоньку, освободить проезд от поваленной ураганом березки. В конце концов, с помощью этого инструмента и непрошенных гостей можно с участка прогнать. А чтобы эта помощница по хозяйству безотказно трудилась на благо хозяев фазенды, ее необходимо баловать качественными расходными материалами. Какими, уточнил портал «АвтоВзгляд».
Дмитрий Зленко
Наиболее распространенная ошибка, связанная с эксплуатацией бензопилы -использование отработанного моторного масла для смазки цепи. Дескать, какая разница? Это же не двигатель, который может вклинить. В целом — довод логичный, ведь лубрикант в данном случае используется исключительно для охлаждения цепочки и ее более легкому проскальзыванию по направляющей шине.
Сомнительная экономия
Однако основная проблема отработки — возможное содержание в ней какого-либо мусора типа металлической стружки или песка, попавшего в сливную емкость при откручивании пробки картера. Поскольку смазку на цепь пилы подает насос, его приемник может забиться вышеупомянутым шлаком, что чревато целым комплексом проблем. Во-первых, из-за нехватки масла шина и цепь начнут перегреваться, что приведет к растяжению цепочки и износу шины. Во-вторых, может накрыться сам насос, замена которого обыкновенно влетает в копеечку (примерно треть от стоимости нового аналогичного инструмента).
Согласитесь, сомнительная экономия.Да, отработку можно предварительно отфильтровать и тогда посторонние абразивные фракции уже никак не попадут в маслонасос. Но в «бэушном» масле, как правило, содержится бензин, в значительной степени понижающий вязкость масла и в целом разрушающий его молекулярную структуру.
Фото avtovzglyad.ru
Фото avtovzglyad.ru
С одной стороны, в излишне текучей смазке для цепи нет ничего плохого, ведь она, в отличии от густой, проникает везде и всюду, добираясь до самых труднодоступных участков.
Однако обратная сторона медали — она крайне плохо удерживается на поверхности, а при больших оборотах пилы фактически и не участвует в контакте с трущимися поверхностями.
Сцепление на молекулярном уровне
Именно поэтому для смазки режущей части бензопилы нужно использовать только специальное адгезионное масло для пильных цепей. Адгезионное, потому и называется адгезионным, что имеет повышенное сцепление с металлом и смазывает не только верхнюю часть шины бензопилы, но и нижнюю. Кроме того, специальная антифрикционная жидкость равномерно распределяется по всей рабочей поверхности инструмента, а не только в месте подачи насосом масла, и обеспечивает хорошее скольжение даже при работе с древесиной твердых пород, при распиливании которой (например, дуба), режущий инструмент подвергается воистину экстремальным нагрузкам.
Мы привыкли, что продукты немецкой компании Liqui Moly связаны с автомобилями и мототехникой. Но в линейке этого производителя есть серия масел и для садовой утвари.
В том числе и для бензопил. Для смазки пильной гарнитуры инструмента именитый производитель предлагает минеральное трансмиссионное масло Bio Sage-Kettenoil.
Фото avtovzglyad.ru
Фото avtovzglyad.ru
Полезно для техники, безопасно для природы
Лубрикант создан для смазки цепей бензопил различных видов и конструкций, в том числе и промышленного назначения, работающих с очень высокими и продолжительными нагрузками.
Поскольку при работе бензопилой цепная смазка разбрызгивается наружу, очень важно, чтобы она не отравляла окружающий мир. Именно поэтому состав масла обеспечивает его полную биоразлагаемость и токсикологическую безопасность.
Иными словами, данная смазка для цепей бензопил не вреднее для природы, чем подсолнечное масло. А благодаря высококачественной основе и современным присадкам, оно гарантирует высокую надежность работы цепей бензопил в условиях даже запредельных нагрузок. Что касается температурного применения, то продукт может использоваться в пилах как летом, так и зимой при температурах до −30 по Цельсию.
Ну и коли мы говорим о бензопилах, нельзя обойти стороной силовой агрегат этого устройства.
Фото avtovzglyad.ru
Моторы инструмента 2-тактные, высоко оборотистые, а потому нуждаются в качественном смазывающем материале. Минеральное моторное масло для 2-тактных бензопил и газонокосилок Liqui Moly 2-Takt-Motorsagen-Oil «заряжено» пакетом присадок, обеспечивающим движку высокую защиту от износа в тяжелых условиях эксплуатации, не допускающим образование отложений на деталях двигателя, и при этом бездымно сгорающим.
Двухтактное, универсальное
Когда в дачном гараже много 2-тактной техники — и газонокосилка, и бензопила, и скутер, и ямобур, и снегоуборщик, то в арсенале моторных смазок достаточно иметь всего одну единственную баночку, которая одинаково хорошо приживется в столь разнообразных с точки зрения применения агрегатах. Речь идет о всесезонном полусинтетическом моторном масле Liqui Moly 2-Takt-Motoroil.
Фото avtovzglyad.ru
Фото avtovzglyad.
ru
ruЭтот высококачественный чистокровный немецкий продукт прекрасно работает в самой разнообразной садовой и силовой мототехнике, причем как с раздельной, так и со смешанной системой смазки.
Универсальный лубрикант 2-Takt-Motoroil бездымно сгорает, гарантирует защиту деталей мотора от износа и коррозии, не допускает образование отложений в моторе и продлевает срок службы «жильцам» вашего дачного гаража.
- Спецпроект
- Дачный гараж: техника хорошего отдыха
Миссия для трансмиссии выполнима
43642
- Спецпроект
- Дачный гараж: техника хорошего отдыха
Миссия для трансмиссии выполнима
43642
Подпишитесь на канал «Автовзгляд»:
- Telegram
- Яндекс.Дзен
ремонт, техническое обслуживание, моторное масло, автохимия, лайфхак, мужские игрушки
Цепь для бензопилы. Выбор цепи. Параметры зубьев цепи бензопилы
На первый взгляд, все цепи для бензопилы одинаковы, но на самом деле это не так.
Кроме своей длины по периметру, цепи они могут также различаться и по форме режущих кромок зуба. Именно об элементах звеньев цепи, о их возможных вариациях мы и поговорим в данной статье. Кроме того, мы постараемся дать ответ на вопрос о том, какую предпочтительно выбрать цепь в зависимости от предполагаемых работ.
Описание звеньев цепи бензопилы (электропилы)

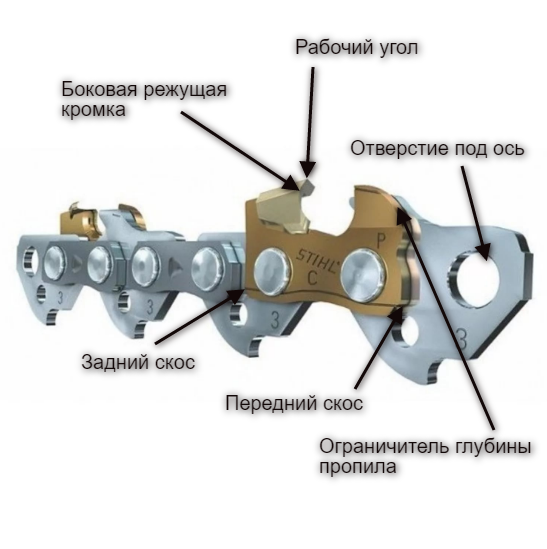

Режущее звено цепи бензопилы состоит из: основания звена (1), лопатки зуба (2), ограничителя глубины (3). Лопатка зуба имеет вертикально расположенное торцевое лезвие (4) и спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.
Рис 1 Части режущего звена
Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.
Рис 2 Задний угол верхнего лезвия
Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия.
Этот угол нужен для бокового обрезания стружки.
Рис 3 Задний угол торцевого лезвия
Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.
Рис 4 Передний угол
Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.
Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.
Рис 5 Задний угол верхнего лезвия
Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия – это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин. Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.
Рис 6 Угол заточки (угол в плане)
Угол заточки можно изменять, в зависимости от случая применения. Об этом мы поговорим далее. Сейчас лишь скажем о том, что угол бывает 10 или 30 градусов. На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.
Рис 7 Расстояние ограничителя глубины
От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании – через 5-10 заточек цепи.
Выбор цепи для бензопилы исходя из возможных ее параметров
Теперь поговорим о том, что на что влияет и на что обратить внимание при выборе цепочке, зная о том, какие виды работ вам предстоит совершать. Начнем с угла заточки (рис 6). Так чем больше угол заточки, тем выше производительность резания. При распиле сухой древесины лучше выбрать угол в 30 градусов, что добавит производительности и не скажется на плавности резания и на чрезмерных нагрузках на пилу. В случае если вы будете работать с сырой древесиной или с промерзлой, то цепочку стоит выбрать с небольшим углом заточки, то есть 10 градусов.
Также такие цепи применяются для продольного распила древесины, то есть по вдоль бревна. Обычно они работают долго, но с низкой производительностью. То же самой можно сказать про передний угол (рис. 4) При меньшем угле производительность будет выше, но и цепь будет тупиться быстрее. Ну и последнее, само собой разумеющееся, это подходящая длина цепочки. Так цепь должна подходить под шинку, чтобы не провисать и чтобы ее можно было надеть на нее.
В случае если цепь пилы растянется настолько, что ее уже невозможно будет натянуть без провисания, то из цепочки можно удалить звено (звенья), что откорректирует ее размер до требуемого.
Как измерить шину и цепь бензопилы
Фото: Гленда Тейлор
Бензопила, незаменимый инструмент в профессиональном и любительском лесозаготовках, — это электростанция, когда она хорошо работает. Однако со временем и при многократном использовании цепь бензопилы может изнашиваться, а шина бензопилы может погнуться или повредиться.
Упуская из виду такую простую вещь, как заполнение масляного резервуара пилы, можно необратимо повредить шину и цепь. Заменить оба элемента просто, как и определить правильные размеры замены, если вы знаете, как это сделать.
Для измерения шины и цепи бензопилы требуется совсем немного расходных материалов. В следующем руководстве представлены две разные бензопилы: 20-дюймовая газовая пила Echo Timber Wolf и 12-дюймовая аккумуляторная бензопила Echo.
Другие бренды и модели могут немного отличаться, но измерение шины и цепи на всех моделях осуществляется в соответствии с одними и теми же общими рекомендациями. Соберите припасы перед началом, и это может быть быстрой задачей.
СВЯЗАННЫЕ: Лучшие точилки для бензопил
Инструменты и материалы- Гаечный ключ для цепной пилы
- Рулетка
- Монеты: четвертак, десятицентовик и пенни
- Защитные перчатки (дополнительно)
- Шнур (дополнительно)
Также неплохо надеть перчатки. Звенья пилы на цепи бензопилы острые и могут легко поцарапать или порезать кожу.
Как измерить шину бензопилы Бензопилы продаются по длине шины, поэтому в большинстве случаев владелец инструмента будет знать размер шины при покупке сменной шины.
Однако длину стержня можно забыть, или у инструмента может быть другой первоначальный владелец, поэтому текущий владелец не знает длину.
Научиться измерять шину бензопилы просто, но для этого нужно разобрать бензопилу. Вот как:
ШАГ 1: С помощью гаечного ключа ослабьте болты, которые удерживают защитный чехол на месте.Фото: Гленда Тейлор
На боковой стороне бензопилы находятся один, два или три болта, в зависимости от марки и модели пилы. Болты закрепляют защитный кожух в месте крепления шины, цепи и звездочки.
Ключ для бензопилы (комбинированный ключ и отвертка) специально предназначен для этой работы. Используйте конец торцевого ключа, чтобы ослабить и снять гайку (гайки), поворачивая против часовой стрелки. Как только гайки сняты, корпус сразу же соскальзывает. Обязательно положите болты в безопасное место, где они не потеряются.
ШАГ 2: Снимите шину бензопилы и цепь.Фото: Гленда Тейлор
Когда кожух снят, цепь провисает, и поднять ее вверх и снять с шины и звездочки несложно.
Теперь потяните за стержень наружу от бензопилы, чтобы снять его. И цепь, и шина должны легко сниматься.
Фото: Гленда Тейлор
Положите шину бензопилы на стол или прилавок и измерьте расстояние от закругленного конца до центральной прорези на другом конце шины. Шины для бензопил продаются в четных количествах, например, 12-дюймовые, 14-дюймовые и 16-дюймовые шины. Хитрость здесь заключается в том, чтобы округлить измерение до ближайших 9.0067 даже номер.
На газовой бензопиле Echo Timber Wolf расстояние от острия до паза получается 18-7/8 дюймов, поэтому при округлении получается 20 дюймов.
СВЯЗАННЫЕ: Как натянуть цепь бензопилы
Как измерить цепь бензопилыФото: Гленда Тейлор
Научиться измерять размер цепи немного сложнее, но несложно. Чтобы получить правильную цепочку замены, пользователям нужно три числа; шаг, калибр и количество звеньев в цепи.
Эта информация может быть напечатана на некоторых шинах бензопилы, как это было найдено на Эхе. Он имеет 12-дюймовый стержень, что означает, что стержень имеет длину 12 дюймов, калибр 0,050 и шаг 3/8 дюйма. Кроме того, количество приводных звеньев в цепи равно 45, на что указывает «45DL».
Более крупный Timber Wolf не имеет маркировки на стержне, но определить размеры несложно.
ШАГ 1: Подсчитайте количество ведущих звеньев в цепи.Фото: Гленда Тейлор
Размер цепи бензопилы зависит от количества ведущих звеньев. Это единственный шаг, который может стать утомительным, но не сложным. Если на полосе не напечатана информация — вам придется считать звенья привода.
Хотя это и не обязательно, связывание строки между ссылками и начало отсчета сразу после строки облегчает подсчет ссылок, не теряя места. Запишите общее количество. В цепи Timber Wolf мы насчитали 70 приводных звеньев.
ШАГ 2: Измерьте расстояние между тремя заклепками и разделите его на 2, чтобы найти шаг.
Фото: Гленда Тейлор
Приводные звенья удерживаются на месте заклепками, которые удерживают их надежно прикрепленными и служат гибкими точками, которые позволяют цепи изгибаться, когда она движется вокруг стержня. Чтобы определить шаг цепи, измерьте расстояние между тремя заклепками, начиная с центра одной заклепки, проходя через вторую и заканчивая центром третьей. Это измерение должно быть точным, поэтому вместо того, чтобы начинать с конца рулетки, у которой есть плавающий крючок, начните с 1-дюймового приращения на рулетке.
На Timber Wolf точное расстояние между заклепками составляло 6/8 дюйма. При делении на 2 получается 3/8 дюйма. Итак, шаг цепи составляет 3/8 дюйма.
ШАГ 3: Используйте обычные монеты, чтобы определить толщину цепи.Фото: Гленда Тейлор
Толщина цепи бензопилы представляет собой толщину кончиков звеньев, которые проходят в канавке шины цепной пилы. Самый простой способ определить толщину цепи — использовать монеты для определения ширины паза на стержне.
Соберите монетку, пенни и четвертак. По одной попробуйте вставить каждую монету в канавку на краю шины бензопилы.
Правильная монета должна легко, но плотно входить в канавку. В случае с Timber Wolf четверть была слишком широкой, чтобы попасть в канавку; Десятицентовик был таким узким, что звенел, но пенни сидел хорошо и плотно, так что правильный калибр был 0,058. Используйте следующее, чтобы определить калибр в зависимости от того, какая монета подходит лучше всего.
- Дайм: 0,050
- Пенни: 0,058
- Квартал: 0,063
СВЯЗАННЫЕ: Решено! Моя бензопила не заводится
Заключительные мыслиГромкий шум и огромная мощность бензопилы противоречат их относительно простой конструкции. Разборка бензопилы для измерения и замены шины и цепи — это быстрая и простая задача, для которой требуется очень мало инструментов.
Важно, чтобы запасные части были правильного размера. Однако, даже если у пользователя нет оригинального руководства и размеры не напечатаны на планке, их легко определить. Благодаря нашему руководству по измерению шины и цепи бензопилы на одну причину откладывать замену изношенных деталей бензопилы меньше.
Как узнать, когда нужно заменить цепь бензопилы
Бензопилы могут быть привередливыми. Его работа заключается в вращении цепи с шипами на высокой скорости, чтобы разрывать и измельчать бревна. Между бензином, маслом, напряжением и общим износом вашей бензопиле требуется изрядное количество TLC. Самая большая область беспокойства — и та, которая возникает часто — связана с сетью. Многие пользователи бензопил задаются вопросом, как узнать, когда нужно заменить цепь бензопилы, а не продолжать ее заточку.
У нас есть ответ.
Примечание редактора: Ознакомьтесь с нашей лучшей статьей с обзорами аккумуляторных цепных пил, чтобы узнать, что мы выбрали.
Содержание
- Почему важна острая цепь бензопилы
- Откуда вы знаете, что у вас затупилось полотно или цепь бензопилы
- Я только что заточил свою цепь, и она все еще кажется тусклой
- Маркеры износа сообщают вам, когда вы можете нет Более длинная заточка цепи
- Проверка отсутствия или повреждения зубьев
- Когда заменять звездочку цепи бензопилы
- Когда заменять направляющую шину бензопилы
- Краткий обзор того, как узнать, когда заменять цепь бензопилы
Почему важна острая цепь бензопилы
Всем известно, что рабочий конец вашей бензопилы, цепь, может быстро затупиться.
Тупые цепи бензопилы – штука малоэффективная и опасная. Цепи требуют частой заточки. Однако бесконечно затачивать цепь бензопилы нельзя. Мы надеемся помочь вам узнать, когда пора отказаться от заточки и задуматься о замене цепи бензопилы.
Давайте начнем с того, чтобы убедиться, что вы понимаете, как определить, что лезвие бензопилы затупилось.
Откуда вы знаете, что у вас затупилось полотно или цепь бензопилы
Ваша цепь втягивается в дерево или вам нужно приложить усилие? Тупая цепь не разъедает то, что вам нужно разрезать. Это заставляет вас оказывать большее давление, чем обычно. Это может привести к чрезмерной нагрузке на двигатель и шину, а также к дальнейшему затуплению цепи.
Цепь гремит или подпрыгивает при резке? Это не только влияет на точность, но и сигнализирует о том, что пришло время заточить или заменить цепь бензопилы.
Если вы заметили дым при резке, несмотря на то, что вы знаете, что смазка бензопилы работает и натяжение правильное, возможно, у вас есть проблемы с резкостью.
Если при пилении бензопила тянет в одном направлении, возможно, вам придется подумать о замене полотна бензопилы. Это указывает на то, что ваши режущие зубья затупились с одной стороны цепи или что длина режущих зубьев неравномерна.
Проверьте опилки. При выполнении поперечной или раздельной резки цепь должна образовывать грубые пряди, а не мелкую пыль. Если вы видите последнее, вероятно, у вас затупилась цепь.
Я только что заточил свою цепь, и она все еще кажется тусклой
Ах. Если вы недавно точили свою цепь, но все еще замечаете некоторые или все вышеперечисленные симптомы, будьте осторожны. Возможно, вы достигли конца полезности этой конкретной цепочки. На данный момент полная замена цепи бензопилы кажется самым разумным решением.
Маркеры износа сообщают вам, когда вы больше не можете затачивать цепь
Многие цепи цепных пил снабжены маркерами износа, которые позволяют узнать максимальную глубину, на которую можно затачивать зубья.
Однако это не ракетостроение. Вы можете затачивать зубья только до тех пор, пока угол, под которым вы затачиваете, не начнет врезаться в заднюю часть зуба. Эта цепь Husqvarna определенно достигла своего предела:
На веб-сайте компании Stihl также есть прекрасное изображение, на котором видны как верхние, так и нижние следы износа:
Вы определенно хотите обратить внимание на нижнюю часть зубьев вашей цепи. Если вы запускаете цепь слишком сильно (например, без масла или достаточного количества масла в шине), она может изнашиваться до такой степени, что нижняя часть зуба позволяет заклепкам соприкасаться с шиной. Если это произойдет, вы знаете, что пришло время заменить цепь бензопилы.
Проверка отсутствия или повреждения зубьев
Другим признаком того, что замена цепи бензопилы имеет смысл, а не просто напильником, является обнаружение сломанных, поврежденных, смещенных от центра или отсутствующих зубьев на цепи. Технически вы можете использовать цепь, которую можно сохранить острой, если зубья находятся в разных точках износа.
Однако резка с отсутствующими зубьями или поврежденной цепью никогда не гарантирует риск.
Если на вашей цепи есть какие-либо из этих признаков, смело покупайте новую цепь. Как правило, они не безумно дорогие, и ваша бензопила будет резать гораздо эффективнее.
Говоря об относительно низкой стоимости цепей бензопилы, некоторые люди вообще отказываются от заточки, вместо этого предпочитая замену цепи бензопилы по мере ее затупления. Рекомендуем взять в руки напильник и научиться точить цепь. Во-первых, вы потенциально можете избавить себя от похода в магазин, когда находитесь в середине долгой работы. Но кроме того, выбрасывание на свалку пригодных для использования цепей бензопил выглядит как плохое управление нашей планетой.
Купить цепи для бензопилы на Amazon
Когда заменять звездочку для цепной пилы
Иногда преждевременный износ цепи выявляет более глубокую проблему, например, фактическую звездочку. Например, если глубина износа вашей цепной звездочки достигает отметки 0,5 мм (типичный предел износа), ее необходимо немедленно заменить.
Недорогой контрольный датчик может сказать вам, достигла ли звездочка этого предела, но вы должны увидеть это невооруженным глазом.
По сути, тонкие ведущие звенья должны помещаться между желобами цепной звездочки, чтобы они могли приводиться в движение двигателем на скорости. В конце концов, постоянное давление ведущих звеньев может изнашивать узкие канавки на звездочке. Это создает люфт в цепи, повреждает цепь и направляющую шину и снижает эффективность и производительность резания. В конце концов, весь инструмент может выйти из строя.
Когда заменять направляющую шину бензопилы
Чтобы знать, когда заменять направляющую шину, часто требуются дополнительные знания или инструмент. Направляющие стержни изнашиваются, когда рельс изнашивается из-за длительного трения цепи и тепла.
Это приводит к уменьшению глубины канавки, по которой движется цепь.
Он также может изнашиваться таким образом, что цепь может наклоняться в одну или другую сторону. Это влияет на его способность резать, поскольку заточенные зубья цепи больше не врезаются в древесину под правильным углом.
Если шина изнашивается слишком сильно, цепь «упирается» в канавку, что приводит к значительному нагреву и резкому снижению эффективности резания.
Совет для профессионалов: Переворачивайте направляющую шину перидийно (рекомендуется каждый раз, когда вы затачиваете цепь). Направляющая цепи будет сильнее изнашиваться в нижней части из-за давления, обычно воздействующего на нее при резке.
Stihl Рекомендуемая глубина канавки направляющей шины
| Шаг цепи | Мин. Groove Depth |
|---|---|
| 1/4″ P | 4 mm |
| 1/4″ | 4 mm |
| 3/8″ P | 5 mm |
. |
