Расчет мощности инвертора
Каталог | Резервное электроснабжение >> Полезная информация >> Статьи >> Расчет мощности инве… Содержание
В этой статье вы узнаете, на какие характеристики преобразователей нужно обратить внимание и как рассчитать выходную мощность с инвертора. Основные характеристики инверторов, влияющие на выбор оборудования
Кроме этого, нужно обратить внимание на возможность работы оборудования в автоматическом режиме. Такие функции, как сон и автоматическое переключение на наиболее оптимальный источник энергии, не только облегчают и упрощают процесс эксплуатации преобразователей, но и помогают сэкономить на оплате счетов за электричество. Далее мы покажем, как подобрать наиболее подходящее по мощности оборудование. Процесс расчета номинальной и пиковой мощностей инвертораРасчет мощности инвертора потребует построения специальной таблицы. В два столбца внесите список электроприборов и потребляемую ими мощность.
Представленные выше цифры нельзя использовать для вычисления нагрузки. Мы заполнили таблицу данными лишь для того, чтобы показать пример расчетов. Постарайтесь ничего не забыть — в противном случае система не обеспечит нагрузку энергией. Учтите, что приборы одной категории могут иметь разное энергопотребление. Отметьте в таблице устройства, которые будут подключены к инвертору для одновременной автономной работы от аккумулятора. Возьмем для примера освещение, холодильник и телевизор. Рассчитаем общую мощность этих устройств — 5*18+2*11+300+160= 572 Вт. Округляем значение в большую сторону и получаем 600 Вт. Для расчета выходной мощности инвертора потребуется также время автономной работы техники. Возьмем, к примеру, 5 часов. Мощность, которую холодильник, телевизор и освещение потребят за это время, — 5*600=3 000 Вт. Следует также учесть пиковую нагрузку. Полученное значение нужно умножить на коэффициент 1,3. Итого: 3 000*1,3=3 900 Вт. Это значит, что вам подойдут модели с мощностью выше 4 000 Вт. Чтобы перевести результат в вольт-амперы, умножьте полученное значение на 0,6. Здесь мы рассмотрели самый простой пример расчета выходной мощности с инвертора. Если же вы хотите запитать от системы весь коттедж или большое количество приборов, часть которых будет работать непрерывно, а часть — нет, потребуются гораздо более сложные вычисления. Придется также учесть постоянство нагрузок, температуру окружающий среды и другие параметры. Если вы не уверены в своих силах, или на изучение данных и выполнение расчетов не хватает времени, обратитесь к профессионалам. Опытные специалисты сделают все быстро и правильно. Вы сэкономите время и нервы. 23 января 2017 ПредыдущаяСледующая Все статьи | Производители |
Это должно быть также отражено в таблице (пример — энергосберегающие лампы). Данные о потребляемой бытовыми приборами мощности вы найдете либо на корпусах изделий, либо в инструкциях по эксплуатации.
Получается 3600*0,6 = 2 160 ВА. Округляем значение до 2 200 ВА.Как самостоятельно подобрать параметры оборудования?
I. Для расчета необходимой мощности инвертора и емкости АКБ необходимо знать:
1.
Мощность конкретной нагрузки и время ее работы в сутки.
Например:
– мощность ламп освещения 200Вт, которые работают 5 часов в сутки.
– насос отопления мощностью 200Вт, который работает 10 минут в каждом часе – итого 4 часа в сутки.
– мощность холодильника рассчитывается исходя из его класса энергопотребления – класс А (самый высокий) мощностью 150Вт работает 7 часов в сутки (потребляет 1кВт/ч в сутки), класс В мощностью 200Вт работает 10 часов в сутки – 1,5кВт/ч в сутки.
– мощность телевизора 150-200Вт, который работает 4-8 часов в сутки.
2. Выясняем, какие из нагрузок могут работать одновременно. Например, освещение не может работать одновременно с газонокосилкой. В большинстве случаев все нагрузки могут работать одновременно.
НАПРИМЕР:
– освещение 200Вт, 5 часов в сутки;
– телевизор 150Вт, 8 часов в сутки;
– холодильник класса В, мощность 150Вт, 10 часов в сутки;
– насос котельной 200Вт, 4 часа в сутки;
II.
Исходя из этих данных, вычисляем минимально необходимую мощность инвертора, которая определяет параметр максимальной мощности требуемого инвертора. Если максимальная мощность инвертора будет ниже данного значения, то инвертор не сможет обслуживать запуск электроприборов.
Добавляем удвоенную мощность самого мощного прибора из нелинейных нагрузок. Это такие приборы как насос, пылесос, электрическая газонокосилка, СВЧ-печь. В общем, любой прибор, где используется электромотор, а также некоторая специфичная техника как СВЧ-печи или мощные компьютерные блоки. Такие приборы маркируются значением cos( fi ) или коэффициентом нелинейности.
Умножаем данное значение на 1,2 – коэффициент запаса мощности.
Полученное значение используем для определения минимально необходимой максимальной мощности инвертора.
НАПРИМЕР:
Мин.мощность инвертора = (200+150+150+200+2*200) *1,2= 1500Вт.
Можно использовать инвертор с максимальной мощность 1,5кВт и выше.
III. Далее вычисляем необходимую емкость аккумуляторных батарей:
Узнаем необходимое время автономной работы – далее Т. Например, для дачи это обычно вечернее время 4-5 часов.
Вычисляем емкость 12-вольтовых батарей по формуле – Е = (Р*1000/12)*Т*1,2.
НАПРИМЕР:
1) Месячное потребление 100кВт/ч. Срок автономной работы 8 часов
Среднее потребление Р = (100кВт/ч) / 30 дней / 24 часа = 0,138кВт/ч.
Емкость батарей Е =( 0,138кВт/ч*1000/12) *8часов*1,2= 110 А/ч
2) Среднее потребление исходя из примера в п. I
Р = (200Вт*5часов + 150Вт*8часов + 1500Вт/ч + 200Вт*4) / 24 часа = 187Вт/ч или 0,187кВт/ч.
Емкость батарей Е =( 0,187кВт/ч*1000/12) *5часов*1,2= 93 А/ч
3) Если учитывать, что вечером постоянно работает освещение и телевизор, то вычисления будут такими:
Р =200Вт + 150Вт + (1500Вт/ч +200Вт*4) / 24 часа = 445Вт/час или 0,445кВт/час.
Емкость батарей Е =( 0,445кВт/ч*1000/12) *5часов*1,2= 222 А/ч
ИТОГО: Для данного примера минимально необходимый комплект:
1. Инвертор 1,5кВт
2. Аккумуляторная батарея 230А/ч.
*** При выборе инвертора после сделанных расчетов НЕОБХОДИМО делать запас по мощности для надежной и долговременной работы системы автономного электроснабжения.
***Также необходимо учитывать, что в реальности аккумуляторные батареи не работают в идеальных условиях (см.зависимость емкости батареи от температуры и скорости разряда) и очень желательно делать запас по емкости в 10-20%.
С учетом необходимого запаса следуют применять:
1. Инвертор 2,0кВт
2. Аккумуляторная батарея 300А/ч.
Для расчета мощности электростанции надо исходить из максимальной (пиковой) мощности нагрузки и прибавить 500-1000Вт, необходимых для заряда аккумуляторов. Если необходима значительная суммарная емкость АКБ, то точно рассчитать мощность, требуемую для зарядки, можно по формуле:
Рзаряда = (Емкость АКБ, А/ч) * 0,2 * 12.
НАПРИМЕР: для примера выше мощность генератора можно рассчитать так:
Ргенератора1 = 1500Вт + 500Вт = 2000Вт. – просто прибавили 500Вт на заряд.
Ргенератора2 = 1500Вт + (300А/ч*0,2*12)Вт = 2220Вт.
Рекомендуюмая минимальная мощность генератора 2200Вт.
*** При выборе генератора (как и для инвертора) после сделанных расчетов желательно сделать запас по мощности для надежной и долговременной работы системы автономного электроснабжения. В данном случае лучше всего выбрать генератор мощностью 3000Вт.
Как рассчитать номинальную мощность инвертора и время автономной работы инверторной батареи ~ Изучение электротехники
Инверторные системы широко распространены в наших домах и на рабочих местах, где они играют важную роль в обеспечении бесперебойного питания чувствительных нагрузок и устройств. Для бытовых применений необходимо подобрать подходящий размер инвертора, чтобы он мог удовлетворить ожидаемую нагрузку.
Инверторы преобразуют постоянное напряжение в переменное. У них есть аккумуляторная система, которая обеспечивает достаточное время резервного питания для обеспечения непрерывного питания в доме. Затем инверторная система преобразует напряжение батареи в напряжение переменного тока с помощью электронной схемы. Инверторная система также имеет некоторую систему зарядки, которая заряжает аккумулятор во время работы от сети. При питании от сети батарея инвертора заряжается, и в то же время питание подается на нагрузки в доме. При сбое сетевого питания аккумуляторная система начинает подавать питание через инвертор на нагрузки в доме, как показано ниже:
Как определить и рассчитать требуемую мощность инвертора
Мощность инвертора измеряется в ВА или кВА.
Мощность в ВА = Напряжение переменного тока x Ток переменного тока в амперах
Мощность в кВА = Напряжение переменного тока x Ток переменного тока в амперах/1000
Мощность в ваттах = Напряжение переменного тока x Ток переменного тока в амперах x PF коэффициент мощности
Мощность в кВт = напряжение переменного тока x переменный ток в амперах x PF/1000
Также Мощность в Вт = мощность в ВА x PF
Мощность в кВт = мощность в кВА x PF
Предположим, мы хотим подобрать инвертор для следующих нагрузок:
1.
Осветительная нагрузка, 300 Вт 3. 2 ЖК-телевизора, 100 Вт
4. 1 Музыкальная система для домашнего кинотеатра, 200 Вт
5. 1 Соковыжималка, 150 Вт
Подаваемая мощность в кВт = мощность в кВА x PF
Мощность в кВА = мощность в кВт/ PF = мощность в кВт/0,8 (номинальный PF = 0,8, что является стандартным для жилых домов)
Общая нагрузка в Вт = 300 + (3 x 70) + 200 + 200 + 150 = 1060 Вт = 1,06 кВт
Мощность в кВА = 1,06/0,8 = 1,325 для перевозки вышеперечисленных грузов.

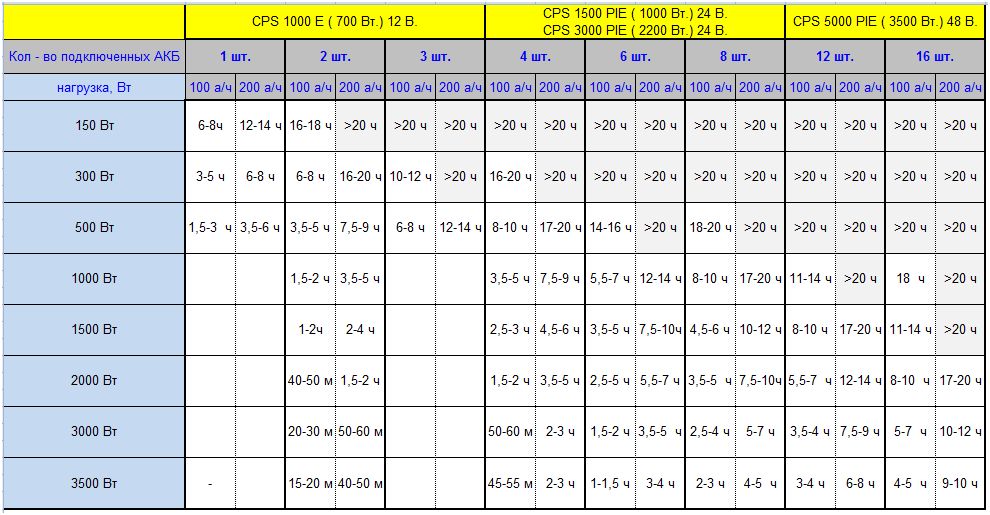

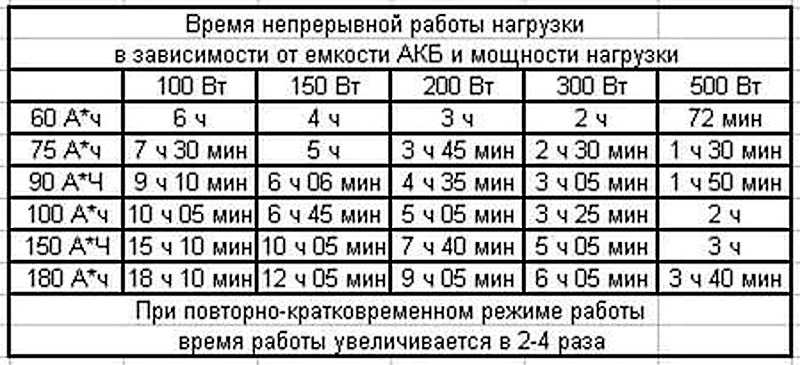

Как рассчитать время резервного питания инверторного аккумулятора
Время резервного питания для аккумуляторов в инверторной системе зависит от количества аккумуляторов, а также их емкости в ампер-часах.
Время резервного питания инвертора от батареи рассчитывается как:
Время резервного питания = мощность батареи в ватт-часах (Втч)/подключенная нагрузка в ваттах (Вт)
мощность батареи в Вт-ч = емкость батареи в Ач x напряжение батареи (В) x количество батарей
Let Сократим формулу, используя следующие символы:
Пусть BUT = время резервного питания от батареи в часах
C = емкость батареи в Ач
V = напряжение батареи в вольтах
N = количество батарей, соединенных последовательно или параллельно может быть.
$P_L$ = подключенная нагрузка в ваттах (Вт)
Сейчас
$$BUT = {\frac{C*V*N}{P_L}}$$
Предположим, что в нашем примере выше мы имеем выбрана инверторная система 24 В, 1,5 кВА, в которой используются две батареи 12 В, соединенные последовательно, и предположим, что емкость наших батарей составляет 200 Ач каждая, тогда: = 2
$P_L$ = 1060 Вт
$$BUT = {\frac{200 * 12 * 2}{1060}} = 4,53 часа$$
Как рассчитать мощность силовых инверторов
На рынке представлено множество различных преобразователей мощности. Существуют огромные диапазоны уровней мощности, которые начинаются примерно со 150 Вт и заканчиваются 3000 Вт и более. Как узнать, какой инвертор мощности подходит именно вам? Ну, первое, что нужно сделать, это рассчитать мощность для каждого устройства. Я включил рабочий лист калькулятора мощности инвертора, чтобы помочь вам начать работу. Вот небольшая информация, которая поможет вам рассчитать мощность устройства.
Мы добавили новый калькулятор инвертора мощности в режиме реального времени в раздел инструментов.
Почти каждое устройство с питанием от переменного тока имеет бирку электрических требований, расположенную на его хорде или поверхности. Обычно это входное напряжение и сила тока. Важно отметить, что некоторые устройства имеют выходное напряжение и силу тока, которые мы не будем использовать в этих расчетах.
Я приложил для вас несколько образцов изображений.
На листе расчета я думаю, что важно рассчитать выбросы в зависимости от типа устройства, которое вы используете. Обратите внимание, что двигатели — это устройства, которые обычно имеют большие скачки напряжения, так что учтите это. Обычно они должны находиться в пределах непрерывного номинала инвертора мощности.
Также имейте в виду, что такие предметы, как микроволновые печи, могут быть указаны как 800 Вт, но это только мощность для приготовления пищи. Электрические требования могут быть намного выше.
Проверьте этикетку.
После того, как вы заполните рабочий лист «Калькулятор мощности инвертора», вы будете иметь четкое представление о том, сколько ватт вам нужно. Я всегда рекомендую покупать инвертор на один размер больше, чем требуется, если только вы не покупаете инвертор Sine Wave 3000 Вт Power
.Также обратите внимание, что соединение на инверторах может варьироваться от розетки GFCI до разъема только с жестким проводом. Убедитесь, что инвертор, который вы получаете, имеет необходимый вам метод подключения.
Вот раздел страницы, который поможет вам купить инвертор, который вам нужен!
Вперед сила! производит высококачественные зарядные устройства с синусоидальным инвертором, а также модели с обычным синусоидальным сигналом. Иногда все, что вам нужно, это инвертор, пожалуйста, проверьте мощность для правильного размера для вас.Синусоидальный инвертор Go Power мощностью 3000 Вт
Этот инвертор мощности Go Power Sine Wave готов к питанию большинства ваших 30-амперных нагрузок.
Он готов превратить 12 В постоянного тока в 120 В переменного тока. Только жесткий провод.
Надеемся, вам понравится ваш визит на наш сайт!
Синусоидальный инвертор Go Power мощностью 2000 Вт
Синусоидальный инвертор мощностью 2000 Вт с розеткой GFCI на передней панели производства Go Power!
Приятно видеть вас здесь
Инвертор Go Power 1500 Вт
1500 Вт чистой чистой энергии с GFCI и отличным производителем Go Power!
Заранее спасибо за вашу поддержку
Рабочий лист 9 калькулятора силового инвертора0003
Я надеюсь, что это помогло вам рассчитать общую мощность, необходимую для вашего инвертора мощности. Также важно определить, нужен ли вам модифицированный синусоидальный инвертор или инвертор с истинной синусоидой. Вы также можете посмотреть нашу статью и видео в нашем блоге, объясняющие разницу между настоящими синусоидальными инверторами и их более дешевыми модифицированными синусоидальными аналогами.
