Как отличить силумин от алюминия: Как отличить алюминий от силумина?

alexxlab | 06.04.2023 | 0 | Разное

Содержание

Как отличить алюминий от силумина?

Вопросы
Без ответов
Категории
Пользователи

Задать вопрос

Все категории
Авто и транспорт (313)
Бизнес, финансы (366)
Дети (47)
Ремонт и стройка (282)
Еда и напитки (416)
Интернет (121)
Компьютеры и ПО (312)
Красота, мода, стиль (505)
Культура и общество (632)
Медицина и здоровье (808)

Образование и наука (938)
Недвижимость (60)
Природа (755)
Психология (238)
Путешествия (22)
Спорт, фитнес (105)
Техника и электроника (639)
Хобби и развлечения (145)
Закон и право (286)

499 просмотров спросил(а) Innamorato (3,151 баллов) в категории Образование и наука

Знаете ответ? Помогите другим! (без регистрации)

Отображаемое имя (по желанию):

Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован:Отправить мне письмо если мой ответ выбран или прокомментирован

Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Анти-спам проверка:

Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

Прием силумина – сдать на лом, лучшая цена за 1кг в СПб

Главная
Какой металл мы принимаем
Редкоземельные металлы
Силумин

Вид металла–Лом силумина–

Нужен ли вывоз лома?

ДаНет

Хотите получить консультацию?

+7(981) 809-78-19

Написать в Viber

Написать в WhatsApp

Купим силумин дорого

Силумин – широко распространенный сплав алюминия, который применяется во всех отраслях промышленности: от изготовления бытовых предметов до высокотехнологичных деталей.

Материал получается легкий, износоустойчивый, однако не выдерживает ударных нагрузок, что несколько ограничивает использование. В зависимости от добавления в сплав различных химических элементов, получают разные физические свойства, которыми обусловлена область применения.

Где может содержаться силумин:

Посуда. Легкий и удобный в эксплуатации силумин, обладающий отличной теплопроводностью, но более твердый, чем алюминий, широко применяется в быту для изготовления кастрюль и сковород.
Корпуса оборудования, не подверженного ударным воздействиям: электродвигателей, генераторов и т.п.

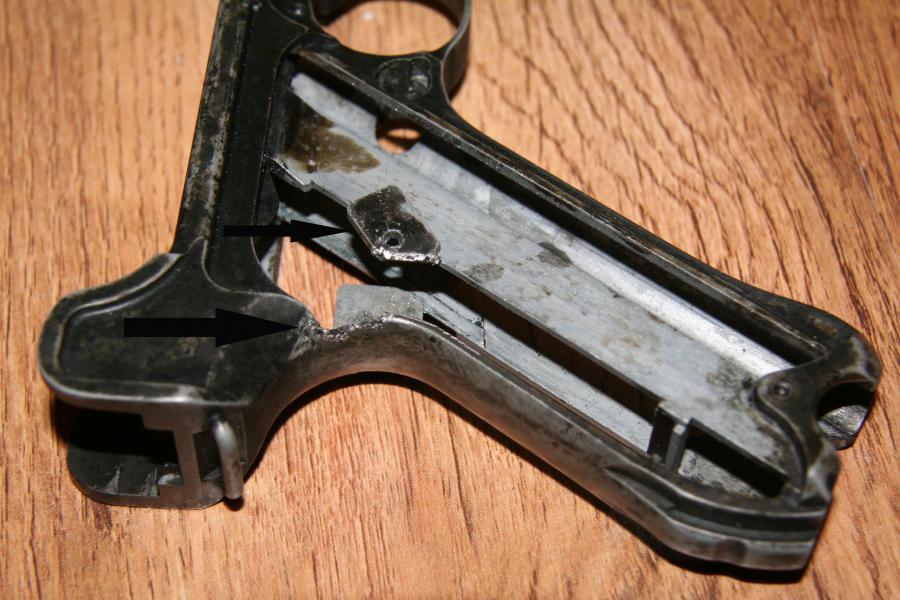

Детали оружия.
Газотурбинные генераторы, пластинчатые теплообменники.
Корпуса двигателей внутреннего сгорания, в том числе – автомобильных.

Декоративные детали интерьера.

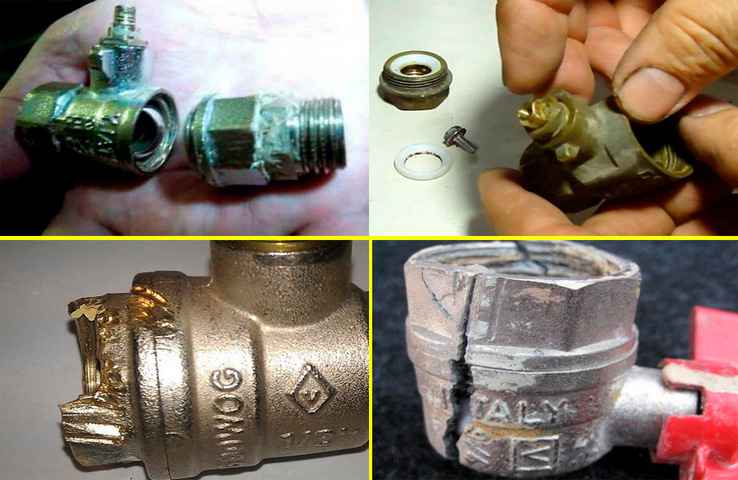

Смесители и другие элементы водопроводных систем.

Цена на прием редкоземельных металлов на сегодня

Категория металла

Физические лица (цена за 1 кг)

С вывозом от 100 кг

С вывозом от 500 кг

Юридические лица ( цена за 1 кг)

Безналичный расчет

Прием силумина

Лом силумина

95 руб

Рассчитать цену приема металлолома

Наши преимущества

Как отличить силумин от других металлов и сплавов

В первую очередь силумин похож на алюминий, однако обладает иными физическими свойствами: алюминий гнется, а силумин колется, согнуть его нельзя. Изделия из силумина имеют более толстые стенки, чем из алюминия. Твердость силумина значительно выше, чем у алюминия, он менее подвержен окислению на воздухе.

Иногда силумин путают с нержавеющей сталью, но у него иной блеск, кроме того, сталь не обладает такой ломкостью, она гнется.

На некоторых изделиях содержится буквенно-цифровая маркировка, например, АК20 (алюминий, кремний 20%).

Из-за применения различных присадок, точно определить силумин можно только с помощью лабораторного анализа.

Как организован прием силумина:

Силумин распространен во всех областях, поэтому на производственных предприятиях может скопиться довольно большое количество лома силумина. Чтобы его сдать можно вызвать автомобиль компании «ИнвестМет», сотрудники, при необходимости, помогут демонтировать силуминовые детали. Также лом можно самостоятельно привезти в пункт приема.

Юридическим лицам предоставляется полный пакет бухгалтерских документов, подтверждающих факт приема лома и оплату.

Расчет за сданный лом силумина производится только после анализа.

Отзывы о нашем пункте приема

Смотреть все отзывы

Литейные сплавы алюминий-кремний

Алюминиевые литейные сплавы отличаются от деформируемых алюминиевых сплавов в основном тем, что содержат значительно большее количество кремния.

Алюминиевые литейные сплавы должны содержать помимо армирующих элементов достаточное количество элементов, образующих эвтектику. Это необходимо для того, чтобы литейные сплавы обладали высокой текучестью для питания и заполнения пор и трещин при усадке, неизбежно возникающих во всех отливках, кроме того, может быть, и простейших.

Силумин – сплавы алюминий-кремний

Сплавы алюминий-кремний, не содержащие добавки меди, то применяют, когда требуются хорошие литейные свойства и высокая коррозионная стойкость. Часто их называют силуминами. Металлографическая структура чистых компонентов, алюминия и кремния, а также ряд промежуточных химических составов показаны ниже. Промежуточные соединения представляют собой алюминиевую смесь, содержащую около 1 % растворенного кремния и частицы почти чистого кремнезема. Сплавы с содержанием кремния менее 12 % называются эвтектическими, с содержанием кремния около 12 % — эвтектическими, более 12 % — заэвтектическими.

Рисунок – Диаграмма состояния микроструктуры алюминиево-кремниевых отливок и чистого алюминия и кремния, а также сплавов различного химического состава

Если требуется высокая прочность и твердость, в эти сплавы добавляют магний, что делает их термически армирующими. Сплавы с низким содержанием кремния, например 2 %, иногда используют для литья, но обычно содержание кремния в литейных сплавах колеблется от 5 до 10 %.

Прочность и пластичность этих сплавов, особенно с высоким содержанием кремния, можно значительно улучшить путем модификации эвтектики алюминий-кремний. 9Эвтектические сплавы модификации 0003

(содержание кремния менее 12 %) особенно часто применяются при литье в песчаные формы. Эта модификация достигается введением в расплав контролируемых добавок натрия или стронция, эвтектическая фаза которого измельчается. В качестве строителей также используются кальций и сурьма. В заэвтектических алюминиево-кремниевых сплавах для измельчения заэвтектоидных частиц кремния и повышения качества отливок применяют фосфорные добавки.

Содержание кремния в пределах от 4 до 12 % снижает потери от литейного брака, а также позволяет отливать более сложные отливки с большой разницей по толщине, а также обеспечивает более высокое качество поверхности и внутреннее качество металла. Это происходит за счет влияния кремния на улучшение текучести сплава, уменьшение трещинообразования и улучшение заполнения форм.

Оптимальная эвтектика алюминий-кремний

Необходимое количество эвтектики также зависит от характеристик процесса литья. Сплавы для литья в песчаные формы, как правило, имеют более низкую эвтектику, чем те, которые разливают в металлические формы. Это связано с тем, что «мягкие» литейные формы меньше трескаются, чем жесткие металлические. Повышенной стойкости к растрескиванию при литье способствует небольшой диапазон температур затвердевания. При содержании кремния 1 % он составляет 78 oC, а при содержании 12 % снижается до нуля.

В алюминиево-кремниевых сплавах без других элементов в неравновесных условиях литья объемная доля эвтектики линейно возрастает от 0 до 1 с увеличением содержания кремния от 1 до 12 %.

Источники:

Алюминий и алюминиевые сплавы, ASM International, 1996

Отливки из алюминиевых сплавов: свойства, процессы и применение – Дж. Гилберт Кауфман, Элвин Л. Рой

Модификация силуминов

Что такое модификация силумина?

до 9 летСилумины модификации 0038 подразумевают специальную обработку расплава, позволяющую получить мелкодисперсный эвтектический кремний в литой структуре. Такая структура эвтектического кремния повышает механические свойства отливки, в том числе относительное удлинение, а также во многих случаях – литейные свойства алюминиевого расплава. Обычно модификацию силумина изготавливают путем добавления небольшого количества натрия или стронция.

Суть модификации

Суть модификации силуминов – влияние содержания натрия на возможные формы эвтектического кремния в силумине Al-Si11 – представлена на рисунках 1-4.

Рисунок 1 — Пластинчатая структура эвтектического кремния [1].

Условия для образования пластинчатого кремния возникают в литейных сплавах при полном отсутствии фосфора или модифицирующих добавок, например, натрия или стронция.

Рисунок 2 — Зернистая структура эвтектического кремния [1]

Условия для образования зернистой структуры эвтектического кремния возникают в присутствии фосфора, но не натрия или стронция. Кристаллы кремния существуют в виде крупных зерен или пластин.

а)
б)
Рисунок 3 – а) «Немодифицированная» структура эвтектического кремния;
б) Модифицированная структура эвтектического кремния [1]

В «недомодифицированном» и в большей степени в модифицированном микроструктурном состоянии, например, с добавками натрия или стронция, гранулы значительно уменьшаются в размерах, приобретают округлую форму и распределяются равномерно. Все это благотворно сказывается на пластических свойствах материала, в частности, на величине относительного удлинения.

Рисунок 4 – «Ремодифицированная» структура [1]

В случае «ремодификации», например, избытка натрия, в структуре появляются прожилкообразные ленты с крупными кристаллами кремния. Это означает ухудшение механических свойств силумина.

Модификация силуминов натрием

В силумине с содержанием кремния более 7 % эвтектический кремний занимает большую часть металлографической площади образца. При содержании кремния от 7 до 13 % тип эвтектической структуры, например, зернистая или модифицированная, существенно влияет на механические свойства материала, в частности, на пластичность или относительное удлинение. поэтому, когда при испытании образца требуется большее удлинение, алюминиевые сплавы с содержанием кремния от 7 до 13 % модифицируют добавлением примерно 0,0040-0,0100 % натрия (40-100 ppm).

Модифицирующий силумин стронций

В силумине с содержанием кремния около 11 %, особенно для литья под низким давлением, стронций используется в качестве модификатора длительного действия. Отличие стронция от натрия как модификатора в том, что из расплава он выгорает значительно меньше, чем натрий. Стронций добавляют в количестве 0,014-0,040 % (140-400 об/мин). Модификацию стронцием обычно проводят на стадии получения слитков из соответствующих сплавов, поэтому в литейном производстве модификацию уже не проводят. При низких скоростях охлаждения отливок стронциевая модификация значительно менее эффективна и поэтому не рекомендуется к применению, например, при литье в песчаные формы.

Особенности обработки модифицированных расплавов

Во избежание выгорания стронция все обработки расплавов, включая дегазацию, проводят без применения хлорсодержащих материалов, а с использованием, например, аргона или азота. Модификация стронция не теряется даже при переплавке возвратного металла, например, доходных частей отливок. При необходимости потери стронция восполняют лигатурными добавками, содержащими стронций, согласно указаниям поставщика слитков исходного модифицированного сплава.

TOP HEADLINES
