Как настроить компрессор?

Содержание


Готовые компрессоры поставляются покупателям с заводскими настройками. Разработчики оптимизируют режим работы агрегата, чтобы продлить ресурс, повысить производительность и упростить обслуживание. Иногда требуется решать вопрос, как настроить компрессор, чтобы он отвечал условиям эксплуатации, отличающимся от условно стандартных. Производители разрешают некоторые изменения, описывая в инструкции, какие именно настройки допустимо корректировать.

Как настроить компрессор на автоматическое включение?

Эта функция работает на сжимающих воздух аппаратах «по умолчанию». Поршневые компрессоры имеют повторно-кратковременный режим работы. Двигатель включается автоматически и приводит в действие нагнетающие поршни, когда требуется накачать воздух в ресивер. Обеспечив заданное давление в пневматической системе, установка отключается.
Управляет режимом реле компрессии (прессостат). Это устройство дает управляющую команду на двигатель, когда давление в пневмосистеме достигает заданной величины. При достижении максимума реле срабатывает на отключение двигателя – нагнетание прекращается. Когда степень сжатия опускается до заданного минимума, прессостат включает электромотор, чтобы закачать воздух в систему.
Вопрос о настройке на автоматическое включение, возникает, если имеются проблемы с реле давления. Обычно вопрос не в том, чтобы двигатель вообще включался. Часто требуется настроить автоматическое включение при нужной степени сжатия рабочей среды.


Как настроить компрессор на нужное давление?

Компрессоры поставляются с заводскими установками на включение и выключение. Как правило, изменить стандартные настройки покупатели решают по двум причинам.

Первое: такие изменения продиктованы техническими характеристиками подключенного инструмента.

Второе: желание сэкономить энергию и снизить нагрузку на пневмосистему.

Например, к системе подключается пневмоинструмент, у которого порог максимального давления ниже, чем выставлено на нагнетающем агрегате. Если не снизить уровень компрессии, инструмент выйдет из строя. Можно воспользоваться редукционным клапаном, отрегулировав степень сжатия подаваемого в пневматическую систему воздуха, но это будет полумера. Зачем заставлять компрессорную установку работать с усилием, нагнетая больше, чем нужно?

Другой случай: реле срабатывает при минимальной компрессии в 8 атмосфер, а подключенному пневмоинструменту для работы достаточно значения в 6 бар. Если настроить компрессор на более низкое давление, можно сэкономить до 10% электроэнергии. Снижается нагрузка на пневмосистему: трубы, шланги, фитинги, арматуру.

Чтобы настроить компрессор на нужное давление, требуется изменить настройки прессостата. Вмешиваться в функционал этого устройства следует, только если других вариантов решения проблемы нет. Лучше поручить эту работу специалисту.



Как настроить прессостат компрессора?

Выполнение этой операции должно проводиться при заполненном ресивере, но выключенном питании. Следует включить компрессор, дождаться, пока сработает реле давления, и двигатель остановится. Фактические показания максимальной компрессии фиксируются по манометру. Затем следует отсечь подачу электричества.

Категорически запрещено производить манипуляции с реле давления, если компрессор не отключен от питания!

Надо снять крышку прессостата. Он находится на ресивере или на подающей магистрали, обычно с красной или белой кнопкой «запуск компрессора». Коробочка из черного пластика. Под крышкой находится два винта (иногда – гайки). Больший винт (обозначен литерой P) регулирует максимальное давление, при котором двигатель отключается. Вращая винт в сторону значков «+» или «-», выставляют требуемое значение. Если установить слишком высокую степень сжатия, сработает предохранительный клапан.

Там же расположен винт меньшего размера (обозначен символами ΔP). Это регулировка разницы между максимальным и минимальным давлением (гистерезис). Для изменения значения нужно поворачивать винт в сторону значков «плюс» или «минус». На недорогих моделях эта функция может отсутствовать.

Некоторые производители оснащают реле третьим винтом. Он регулирует включение. Задает минимальное значение давления, на которое прессостат среагирует, запуская электродвигатель для нагнетания воздуха.

Стандартный гистерезис, на который производитель выставляет реле, – 2 бара. Не стоит сильно уменьшать это значение, иначе двигатель будет включаться слишком часто. Такой режим работы сокращает срок службы электрической системы компрессора. Если сделать разницу больше, мотор будет включаться реже, но увеличится перепад давления в пневмосистеме.

В ходе регулировки придется проверять результаты перенастройки опытным путем, включая компрессор. Не забывайте отключать подачу электричества перед каждой манипуляцией с реле давления. Это залог вашей безопасности. Дело в том, что контактор прессостата является размыкателем цепи электроснабжения двигателя, поэтому находится под напряжением.

В компрессорах с электронным контролем настройки осуществляются через пульт цифрового модуля управления. Достаточно найти в меню вкладку «настройка основных параметров» и выбрать нужные значения максимального и минимального давления.

Теги: как настроить компрессор на нужное давление, как настроить компрессор на автоматической, как настроить компрессор на автоматическое включение, как настроить прессостат компрессора

www.compressor-mash.ru

Как отрегулировать давление на компрессоре

Компрессор – аппарат для сжатия воздушных масс, из которых впоследствии возможно извлечь энергию, необходимую для огромного количества различных инструментов. Сегодня мы с вами рассмотрим такой важный компонент, как давление компрессора.

С неправильно установленным давлением даже лучшее оборудование будет работать неправильно. В случае поломки или неисправности компрессора вам помогут специалисты сервиса Мегатехника.

Важно знать некоторые правила работы с данными устройствами.

Первый вариант

Схема работы всех компрессоров одинакова. После набора необходимого количества воздуха элемент управления автоматикой ослабевает и прекращает забор воздуха. Реле, контролируемое давлением воздуха, работает по принципу нажатия воздуха на мембрану и противодействия упругой пружины.

Для собственноручной настройки давления компрессора имеется переключатель в виде болта или же гаек, позволяющий настроить давление агрегата. Для доступа к нему нужно сделать следующее:

  • снимаем защиту в виде кожуха;
  • регулировка давления компрессора осуществляется вращением или болта, или двух гаек, которые усиливают либо ослабевают силу давления пружины;
  • рядом есть гайка для регулировки перепада давлений включения и отключения;
  • поворачиваем болт регулировки давления для изменения показателей, определяем нужный показатель опытным путем.

Второй способ регулировки давления

Ещё один способ, который иногда гораздо удобнее и практичнее первого – регулировка через редуктор. Редуктор – это устройство, которое принимает в себя воздух уже в сжатом состоянии. Этот воздух необходимо передать на конечный аппарат.

Данные устройства, редукторы, имеют также регулирующий элемент в виде клапана. Диапазон управления давлением возможно контролировать, и зависят показатели от мощности и возможности компрессоров, которые соединены с редуктором.

Существуют специальные модели с функцией удобной подстройки подаваемого воздушного давления под каждый конкретный рабочий инструмент. Иногда такие аппараты даже имеют опцию, сбрасывающую избыток давления, лишая излишка и сохраняя безопасную бесперебойную работу любого подключаемого инструмента.

Необходимая безопасность

Смотрите также:

Виды гидравлических насосов http://euroelectrica.ru/vidyi-gidravlicheskih-nasosov/.

Интересное по теме: Запчасти к дизельному двигателю от ТД "Технокомплект".

Советы в статье "Для чего нужен винтовой компрессор " здесь.

Такая возможность регулировки давления присутствует на всех агрегатах, которые используют для производства энергию скомпрессированного воздуха. Плюс, редукторы таких машин обеспечивают контроль давления на всех этапах, дабы обеспечить безопасную работу всех частей рабочей конструкции.


euroelectrica.ru

Закон Техники. Ремонт и техническое обслуживание. • Просмотр темы

Часто бывает, что во время работы бетонного завода обслуживающий пневмосистему компрессор работает без остановки или с очень короткими паузами. Очевидно, что такой режим работы приведет к очень скорому износу уплотнений компрессора и выходу его из строя.
Случается и наоборот – пневмоцилиндрам уже не хватает давления для открытия/закрытия затворов, а компрессор все не включается.
Виной всему – неправильная регулировка встроенного датчика давления компрессора. Такие датчики есть у 99% современных компрессоров и процедура их регулировки – однотипна.

Инструменты: плоская отвертка.

Время: 5-10 мин.
Сложность: низкая.

1. Предварительно по штатному манометру выясняем верхнее давление компрессора (давление, при котором компрессор автоматически останавливается) и нижнее давление (при котором компрессор включается). Чтобы не ждать, пока рабочее давление упадет, советую воспользоваться краном слива конденсата ресивера (обычно находится внизу ресивера). Далее решаем, что нужно регулировать: рекомендуемый рабочий диапазон пневмосистем большинства бетонных заводов и установок составляет 5…7,5 атм.

2. Находим датчик давления. Обычно устанавливается на ресивере компрессора (или на магистрали ресивера) и представляет из себя пластиковую коробочку с трехфазным контактором и двумя регулировочными пружинами внутри.

3. Желательно обесточить оборудование полностью, т.к. контактор датчика давления является размыкателем трех фаз электродвигателя компрессора и может находиться под напряжением 380 вольт.

4. Снимаем крышку датчика давления.

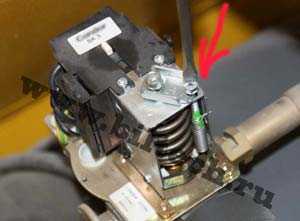

5. Находим регулировочный болт пружины основного давления. Эта пружина обычно большего диаметра, а болт обозначен символом «P». «Обычно» означает 99% случаев, хотя, доводилось встречать датчики давления китайского производства, у которых обе пружины одинаковы, а болты обозначены иероглифами, но это скорее исключение.

Регулировкой этого болта изменяется среднее давление (смещается рабочий диапазон): по часовой стрелке – к большим значениям, против часовой стрелки – к меньшим.

Включаем компрессор и наблюдаем изменение верхнего /нижнего давлений (как в пункте 1).

6. Находим регулировочный болт величины рабочего диапазона давлений. Пружина меньшего диаметра, болт обозначен «дР» (дельта Р).

Поворачивая болт по часовой стрелке увеличиваем диапазон давлений, против часовой стрелки – уменьшаем.

7. Производим окончательный контроль нижнего и верхнего давлений компрессора.

biltech.ru

устройство и схема, настройка, изготовление своими руками

Модели воздушных компрессоров бюджетного исполнения не всегда имеют в конструкции реле давления воздуха, потому что такие же приборы ставятся на ресивере. По этой причине компании, производящие данную технику, полагают наличие визуального контроля давления через манометры достаточным. Однако, при длительных по времени работах для защиты от перегрева лучше установить регулятор давления для компрессора, что позволит автоматизировать включение и выключение привода.

Устройство и схема реле

Реле компрессора делятся на два типа: нормально разомкнутые и нормально замкнутые. Первые включают компрессор при превышении давления воздуха, а вторые — при понижении давления ниже определенного уровня.

В качестве исполнительного элемента реле давления выступают пружины, чья сила сжатия меняется через специальный винт. Обычно силу сжатия пружин устанавливают на отметке до 6 атмосфер, что указано в инструкции пользователя. Так как жесткость и гибкость элементов пружинного типа зависят от температуры окружающей среды, то все конструкции прессостатов для компрессора рассчитывают на работу в диапазоне от -5 до +80 градусов.

Два обязательных подузла такого реле: разгрузочный клапан и выключатель механического типа. Первый подключается к воздухопроводящей магистрали, расположенной между ресивером и компрессором. С его помощью ведется управление электродвигателем. При отключении компрессорного привода такой клапан сбросит 2 атмосферы сжатого воздуха в окружающую среду, разгружая от избытка усилия подвижные элементы компрессора. Данное усилие нужно развить при повторном включении компрессора. За счет этого предотвращается перегруз двигателя по предельному крутящему моменту. При запуске разгруженного двигателя клапан запирается без излишней нагрузки на привод.

Особенности прессостата

У механического выключателя имеется функция «stand by». За счет нее предотвращается случайный пуск двигателя. При нажатии кнопки привод включается, и компрессор работает автоматически. В момент отключения двигатель компрессора не начнет работу даже при наличии незначительного количества атмосфер в пневмосети напорного типа.

Повышение безопасности работ обеспечивается за счет оснащения промышленных конструкций реле давления предохранителем в виде клапана. Он очень полезен при неожиданной остановке двигателя, неисправности поршня или другой аварийной ситуации.

Иногда корпус прессостата имеет внутри тепловое реле для проверки силы тока в первичной сети. Если этот параметр начинает расти, то для предотвращения перегрева и следующего за ним пробоя в обмотках такое реле отключит двигатель.

Подключение и настройка

Общая схема компрессорной установки дает представление, что реле давления расположено между клапаном разгрузки и вторичной управляющей цепью. Чаще всего прессостат для компрессора имеет четыре резьбовых головки, одна из которых присоединяет устройство к ресиверу, а другая подключает манометр для контроля показаний. На третью можно установить предохранительный клапан, а последняя имеет резьбовую заглушку в четверть дюйма в резьбе. При свободном разъеме пользователь может устанавливать по своему усмотрению контрольный манометр.

Прессостат подключают по следующей последовательности:

  1. Устройство соединяют с разгрузочным клапаном ресивера.
  2. Ставят контрольный манометр или заглушку.
  3. К контактам подключаются цепи управления двигателя.
  4. Если в сети напряжения имеются колебания, то подключение производят через сетевой фильтр, в том числе при мощности контактов, большей, чем имеющаяся у тока нагрузки двигателя.
  5. Если в этом есть необходимость, то реле через винты регулировки настраивают на нужное давление воздуха.

Подключение сопровождается проверкой соответствия напряжения в сети заводским настройкам реле давления. К примеру, трехфазная сеть в 380 Вольт предполагает применения трехконтактной группы, а на 220 Вольт нужно использовать двухфазную группу.

Настройка производится, когда ресивер заполнен минимум на две трети. Реле отключают от сети, снимают верхнюю крышку и меняют сжатие двух пружин. За предел рабочего давления отвечает регулировочный винт с осью большего диаметра. На плате рядом имеется метка давления в виде буквы Р и указание направления вращения винта, с помощью которого меняется указанный параметр. Второй винт помогает установить необходимую разность ΔР и имеет указатель, куда он вращается.

Чтобы ускорить процесс настройки, в некоторых случаях выводят наружу регулировочный винт, который изменяет верхний уровень давления. Контроль осуществляют согласно показаниям манометра на регуляторе давления для компрессора.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

  1. Установить расположение соответствующих контактов с помощью прозвона цепи.
  2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
  3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
  4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
  5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

tokar.guru

устройство, маркировка + схема подключения и регулировка


устройство, маркировка, подключение и регулировка

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Владельцу или оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя и увеличивается рабочий ресурс техники. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Автор статьи детально описывает существующие виды пневматического реле. Приводит варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разбирает типичные поломки и способы их предупреждения. Представленные вам сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Содержание статьи:

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

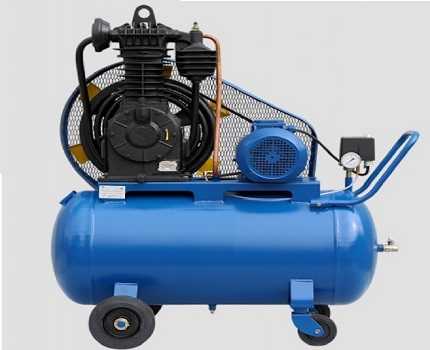

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы.

Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

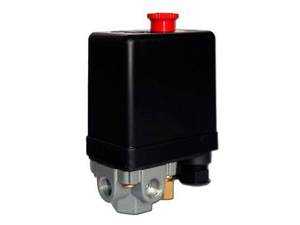

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной.

К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом.

Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

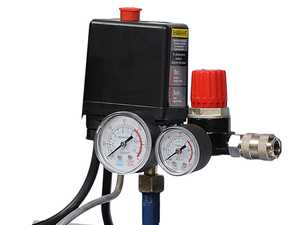

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать телепрессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

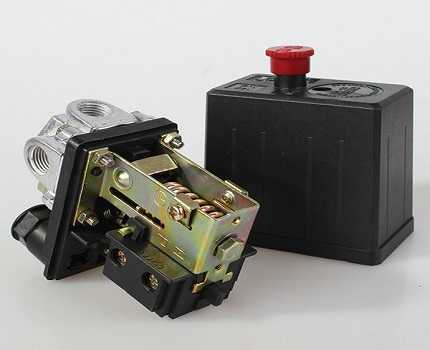

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

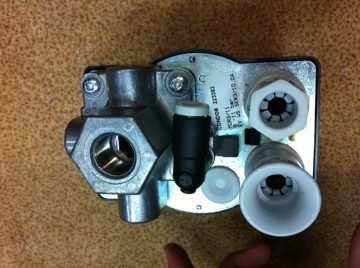

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, пос

10i5.ru

Как настроить реле давления? (компрессор)



Как настроить реле давления?

Принцип работы реле давления зарубежной фирмы основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемого мембраной и сил упругой деформации пружины. Для ручного управления двигателем установки на реле имеется переключатель.

Настройка реле на необходимое давление осуществляется при снятом защитном кожухе путем вращения болта (возможно 2-х гаек) регулировки диапазона рабочих давлений, сжимая или отпуская пружину большего диаметра. Рядом имеется ещё один болт, регулирующий сжатие пружины меньшего диаметра. Путём вращения этого болта (гайки) регулируется величина перепада между давлением отключения (Роткл.) и давлением включения (Рвкл.) установки.

В какую сторону производить вращение болта (гаек) указывают рядом расположенные стрелки. Знак + (плюс) около стрелки указывает на увеличение величины рабочего давления, знак - (минус) около стрелки указывает на уменьшение величины рабочего давления.

Настройка перепада давлений осуществляется по тому же принципу.

Число оборотов, на которое необходимо повернуть болт при настройке реле, определяется непосредственно на установке опытным путем, при этом изменение величины давления определяют по манометру на ресивере.

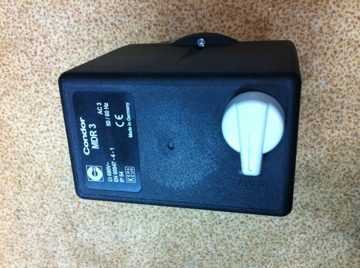

Настройка реле давления MDR 3/11 (фирма Condor, Германия)
