устройство, маркировка, подключение и регулировка

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Содержание статьи:

Принцип работы реле давления
Комплектация блока автоматики компрессора
Виды прессостатных устройств
Структура условных обозначений пневмореле
Схемы подсоединения воздушного реле
- Вариант #1: к сети с номиналом 220 В
- Вариант #2: к трехфазной сети с напряжением 380 В
Установка реле и вспомогательных элементов
Регулировка и пусконаладочный процесс
Возможные неисправности прибора
Методы устранения поломки
Выводы и полезное видео по теме

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

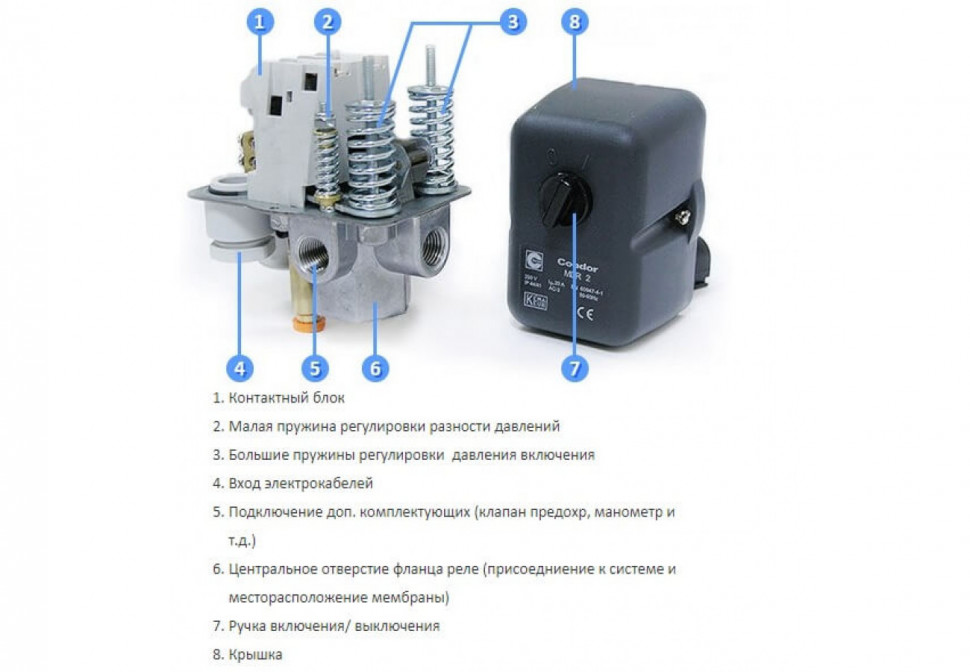

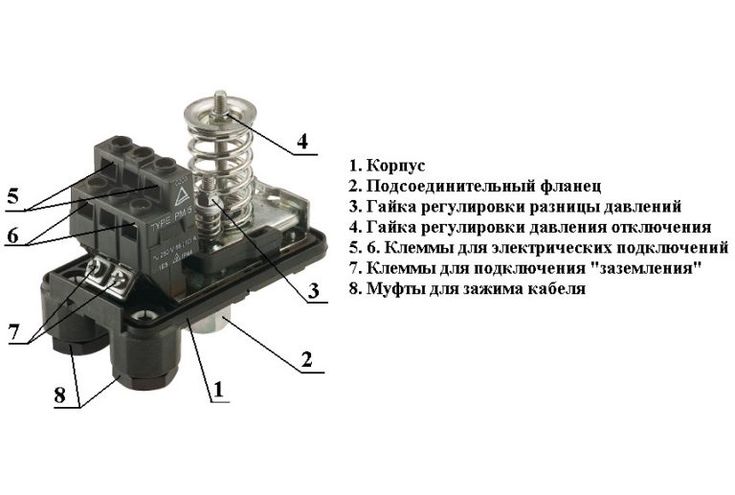

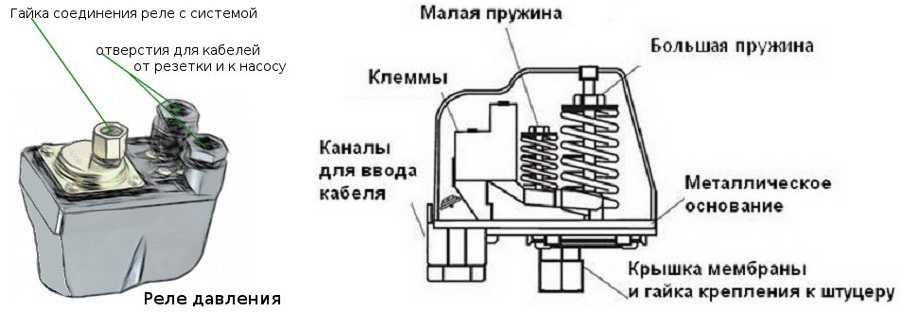

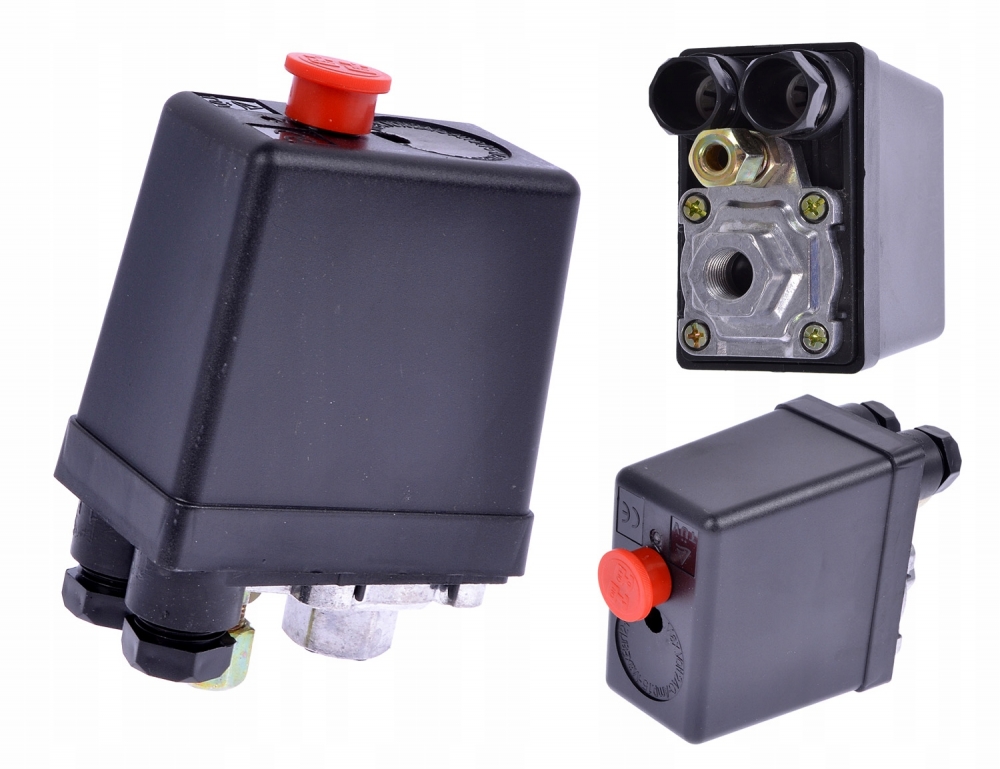

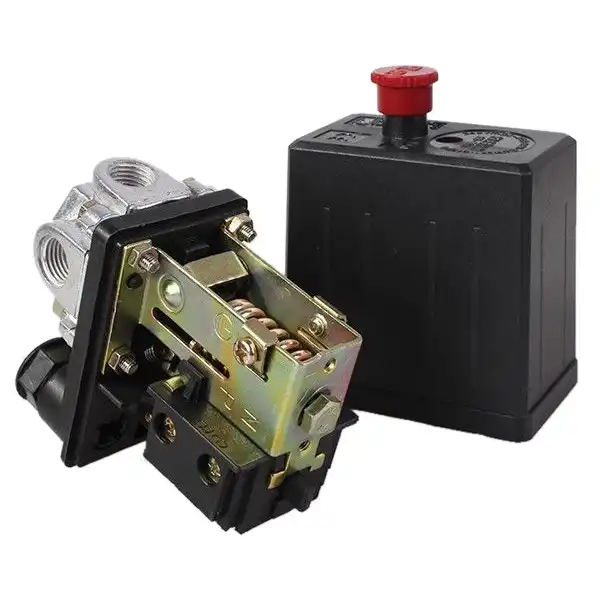

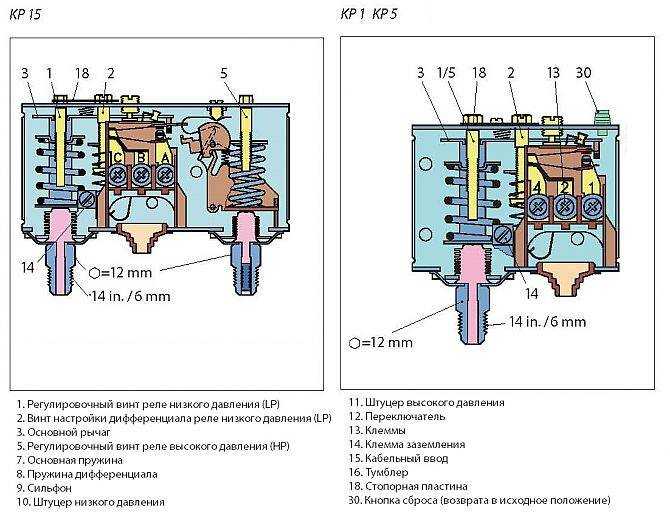

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и . С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

РДК – серия реле для компрессоров;
(*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
(****) — тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P — 19 с;
(*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
(*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в , с содержанием которой мы советуем ознакомиться.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

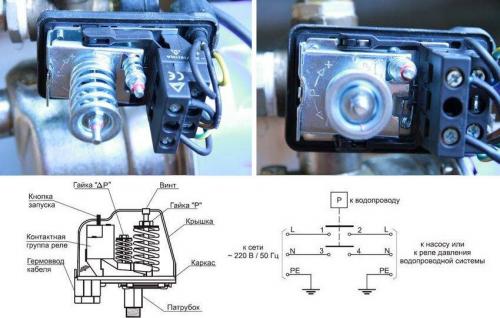

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее — одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

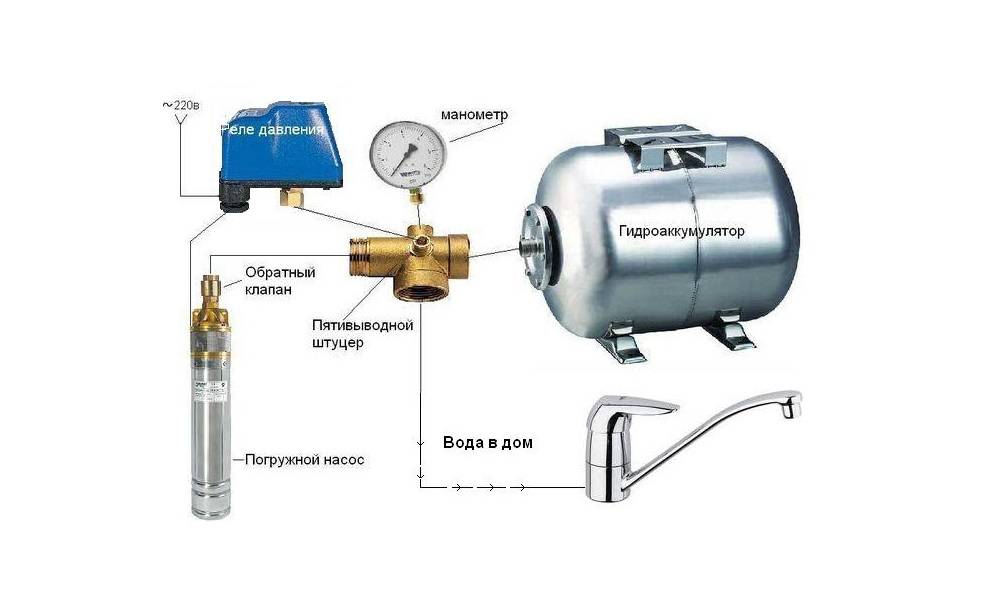

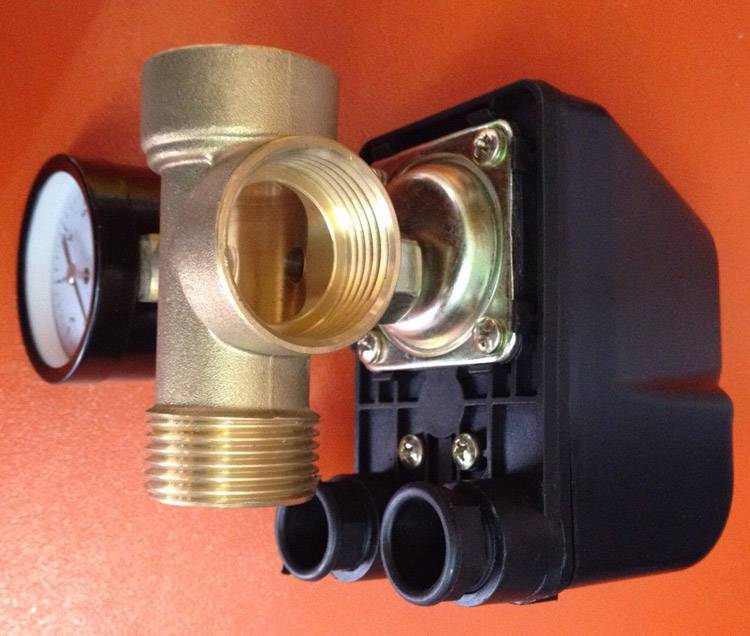

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

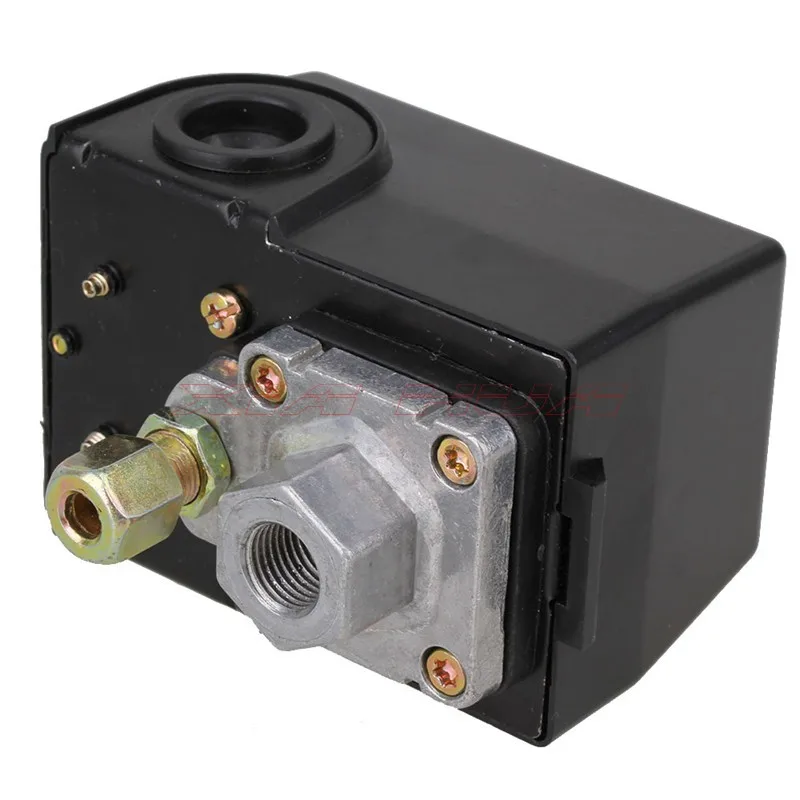

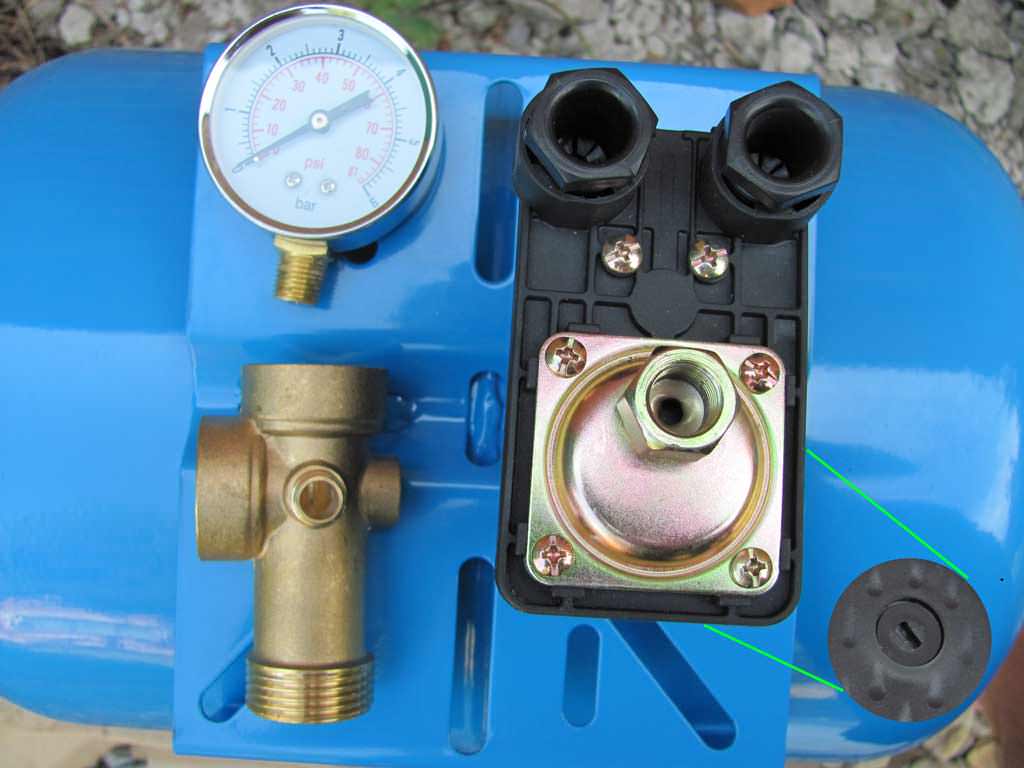

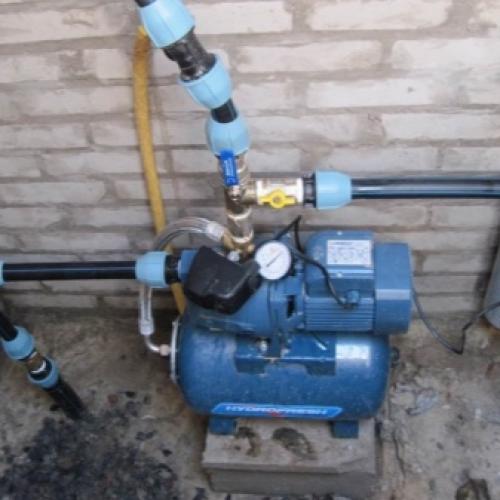

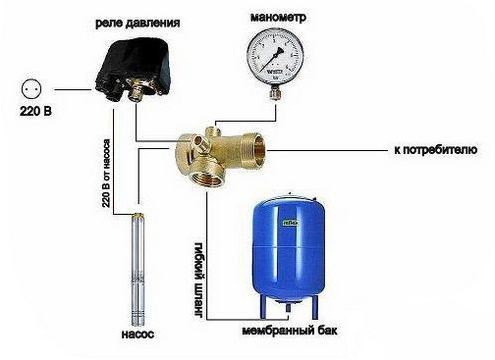

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

Посредством основного отверстия выхода прибор подсоединяется к компрессору.
К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
Каналы, что не используются для соединения, обязательно закрываются заглушками.
Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

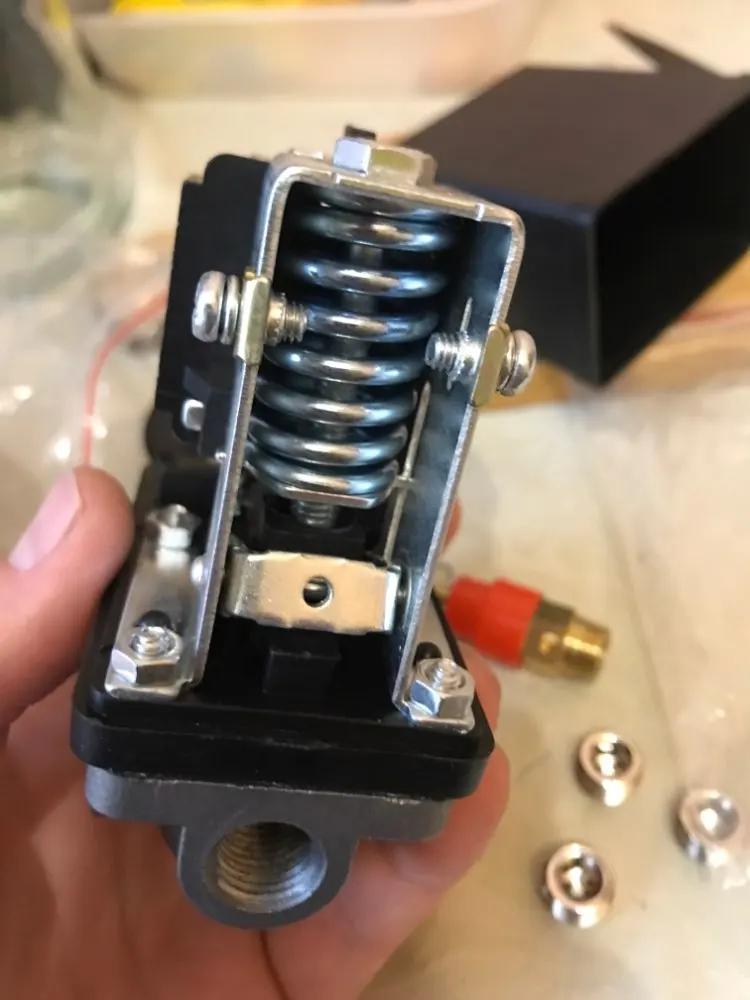

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

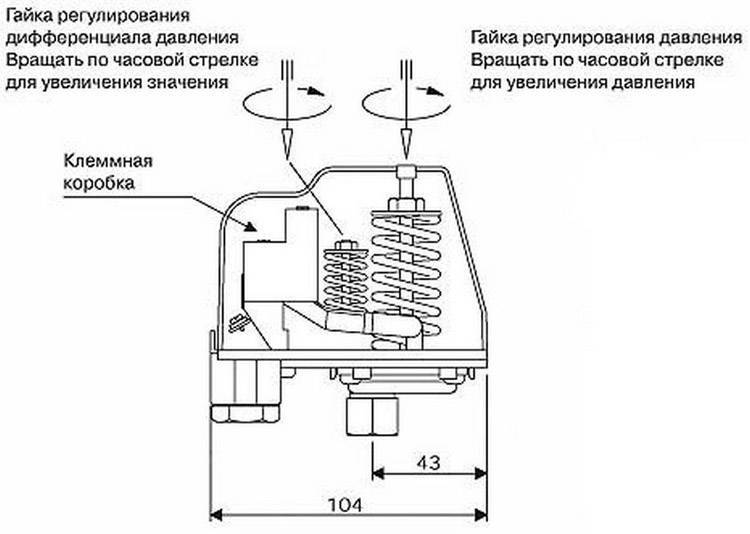

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

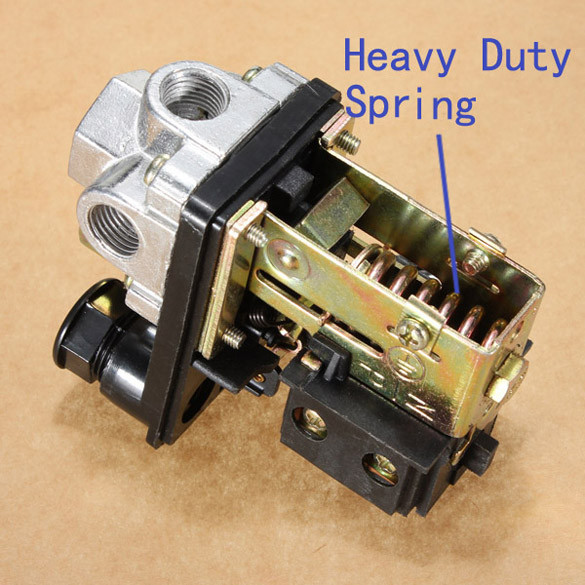

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

Для обеспечения должного уровня безопасности отключаем электропитание.
Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
Аналогичные действия проделывают и с остальными обгоревшими линиями.
После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Рабочее давление компрессора, регулировка давления компрессора

Рабочее давление компрессора – одна из основных характеристик, которые надо учитывать при выборе агрегата. От этого параметра зависит, с какой силой компрессор сжимает газ.

Из школьной физики мы все помним, что газ после сжатия пытается вернуться в прежнее состояние. Это свойство используется для питания всех пневмоинструментов.

Раздел: Пневматический инструмент

Кроме того, сжатый газ занимает меньше места, поэтому так его удобнее хранить. В некоторых случаях газ (например, метан) изменяет свои свойства при сжатии, поэтому может использоваться только в таком виде.

Чем выше давление, тем сильнее газ стремится к расширению. Проще говоря, мы получаем более сильный поток воздуха. У разных инструментов отличаются требования к рабочему давлению. Как слишком слабый, так и слишком сильный поток воздуха приведет к неправильной работе пневмоинструмента. Более того, возрастает риск поломки оборудования. Поэтому важно правильно подобрать компрессор с подходящим рабочим давлением.

Итак, мы видим, что рабочее давление компрессора определяет сферу его применения.

Давление в компрессорах чаще всего измеряется в Паскалях (Па), барах (бар) или атмосферах (атм).

Эти единицы измерения соотносятся следующим образом:

1 бар = 0,987 атм = 0,1 Мпа

Все компрессоры можно разделить на несколько групп в зависимости от их максимального рабочего давления:

от 0,25 бар – компрессор низкого давления. Преимущественно используется на производстве для транспортировки жидкостей и сыпучих веществ. Также применяется в вентиляционных и водоочистительных системах.

Раздел: Компрессоры низкого давления

от 6 бар – стандартный компрессор, подходит для большинства типов работ с различными инструментами. Широко применяются как в быту, так и в производстве.

Раздел: Компрессоры воздушные

от 100 бар – компрессор высокого давления. Чаще всего используется заправки газом различных баллонов: для дайвинга, для пейнтбола и т.д.

Раздел: Компрессоры высокого давления

Помните, что рабочее давление всегда указывается на выходе из компрессора. По ходу движения в пневмосети давление постепенно падает. Это особенно заметно в длинной пневмосети с большим числом местных сопротивлений (клапанов, изгибов и т.п.). Кроме того, всегда есть риск небольшой утечки. В итоге, до потребителя дойдет сжатый воздух меньшего давления.

Чтобы компенсировать потерю воздуха требуется небольшой запас давления на выходе.

Однако правильно подобрать нужный запас на самом компрессоре тяжело, особенно в случае с длинной пневмосетью. Гораздо удобнее сбрасывать излишек давления перед потребителем. Для этого используется регулятор давления, который работает автоматически.

Также помните, что каждый дополнительный бар давления повышает расход энергии минимум на 7%.

По этой причине не стоит повышать давление больше, чем необходимо.

Сравнительные данные потребления пневмоинструмента:

Пневматический инструмент	Давление (Бар)	Расход воздуха (л/мин)
Краскораспылитель	3-6	150-400
Шлифмашина	6-7	180-450
Долото	6.5	220-390
Ударный гайковерт	6-7	400-450
Угловой гайковерт	6-7	85-250
Гвоздезабивной пистолет	6-7	100-350
Заклепочный пистолет	6-7	100-350
Дрель	6	110-280
Ножницы	6. 2	200
Продувочный пистолет	4	150-250
Пескоструйный пистолет	8	250
Пистолет для накачки шин	3	50

Компрессорные установки Ремеза типа СБ4/С-50.LВ30 и др. – это устройства, предназначенные для сжатия воздушной среды, необходимой в качестве источника энергии множеству инструментов, а также для иной аппаратуры. Современные компрессоры способны предварительно очищать воздух от крупных частиц, пыли и избыточной влажности, после чего производить сжатие, а затем и охлаждение среды. Эти процессы необходимы для того, чтобы готовый продукт мог быть использован в любой из отраслей, имеющей потребность в воздухе под давлением.

Одним из важнейших показателей компрессорной установки является рабочее давление компрессора. То есть давление воздуха, которое компрессор создает в ресивере и постоянно его поддерживает. Для компрессорной установки СБ4/С-50.LВ30 рабочее давление составляет 1,0 МПа (10,0 кг/см2). Особенностью поршневых компрессоров является то, что они не могут быть эксплуатированы круглыми сутками – сумма кратковременной работы может быть от 4 до 10 часов за рабочий день, в зависимости от класса машины. Этот фактор нужно обязательно учитывать при выборе оборудования. Так же не стоит забывать о том, что максимальное рабочее давление воздуха в ресивере должно превышать суммарную потребность этого воздуха из-за возможных потерь давления на линии трубопроводов, доставляющих воздух до места потребления. Причиной этого могут быть: диаметр трубопровода – чем меньше диаметр, тем риск падения давления возрастает, множество препятствий на пути следования воздуха, такие как, частые углы, повороты, лабиринты запорной арматуры. Также причиной может стать загрязненность на линии и фильтрующих элементов.

Все компрессоры работают по одной общей схеме. Набрав необходимое количество воздуха в ресивер, компрессор, управляемый автоматикой, прекращает нагнетание. Электродвигатель не получает питание и прекращает вращение, тем самым не приводя в движение поршни компрессора. Как только давление в ресивере достигает минимального установленного значения, компрессор вновь запускается и восполняет расход воздуха. Своевременное отключение и пуск компрессора контролируется устройством, называемым прессостат. Он и прерывает электроцепь, питающую двигатель. Процесс нагнетания до максимума продолжается 6-10 минут. Разница между максимальным и минимальным давлением обычно уже настроена заводом производителем, как правило, эта разница составляет 2 бар. Однако также возможна и самостоятельная регулировка давления компрессора, при этом коррекции подаются оба давления – наивысшее и наименьшее, но только в понижающую сторону.

В основе принципа действия реле давления (прессостата) лежит сопротивление двух сил – давление газов на мембрану и упругость пружины. Для того, чтобы отрегулировать рабочее давление, необходимо снять крышку прессостата, под ней находятся регуляторы в виде резьбовых болтов, рядом имеются указатели направления стороны, в которую следует подкручивать регуляторы, сжимая или разжимая пружину.

Так же рядом располагается подобный болт – регулятор разницы между максимальным и минимальным давлением.

На входе в емкость имеется клапан, он не позволяет сжатому воздуху вырываться обратным путем во время прекращения работы компрессора, называется он обратным клапаном. Благодаря 50ти литровой герметичной емкости и системы клапанного запора воздух на выходе из компрессора исключает пульсацию и имеет постоянное рабочее давление на выходе.

Регулировка давления компрессора возможна также и на выходе из ресивера или непосредственно перед потребителем воздуха. Причем такой способ намного удобнее и эффективнее. Возможно это благодаря устройству – редукционному клапану или, как его называют упрощенно, редуктору. Происходит это следующим образом. В редуктор поступает сжатый воздух из ресивера компрессора, поступающее давление это максимальное рабочее давление, которое нужно адаптировать под потребляемое оборудование. К примеру, это может быть покрасочный пистолет или отбойный молоток.

Выходит из редуктора тот же воздух но с давлением, точно выставленным оператором. Редукторы оборудованы манометром, что позволяет создавать максимально приближенное к требуемому давлению потребителя, а также наглядно наблюдать и контролировать возможные перепады или недостатки компрессии. Диапазон работы у всех редукторов разный и зависит от возможностей компрессора, на котором он установлен. Некоторые регуляторы имеют систему сброса избыточного давления со стороны линии потребления.

Встретить регулирующие редукторы можно везде, где применяется энергия сжатой среды для обеспечения различным давлением множество производственных участков. К тому же, редуктор поддерживает заданное давление на всей линии магистрали пневматической системы, предохраняя оборудование и пневмоинструмент от разрушения, вызванного избыточным давлением.

Как на компрессоре отрегулировать давление выхода

Компрессор – аппарат для сжатия воздушных масс, из которых впоследствии возможно извлечь энергию, необходимую для огромного количества различных инструментов. Сегодня мы с вами рассмотрим такой важный компонент, как давление компрессора.

С неправильно установленным давлением даже лучшее оборудование будет работать неправильно. В случае поломки или неисправности компрессора вам помогут специалисты сервиса Мегатехника.

Важно знать некоторые правила работы с данными устройствами.

Первый вариант

Схема работы всех компрессоров одинакова. После набора необходимого количества воздуха элемент управления автоматикой ослабевает и прекращает забор воздуха. Реле, контролируемое давлением воздуха, работает по принципу нажатия воздуха на мембрану и противодействия упругой пружины.

Для собственноручной настройки давления компрессора имеется переключатель в виде болта или же гаек, позволяющий настроить давление агрегата. Для доступа к нему нужно сделать следующее:

снимаем защиту в виде кожуха;
регулировка давления компрессора осуществляется вращением или болта, или двух гаек, которые усиливают либо ослабевают силу давления пружины;
рядом есть гайка для регулировки перепада давлений включения и отключения;
поворачиваем болт регулировки давления для изменения показателей, определяем нужный показатель опытным путем.

Второй способ регулировки давления

Ещё один способ, который иногда гораздо удобнее и практичнее первого – регулировка через редуктор. Редуктор – это устройство, которое принимает в себя воздух уже в сжатом состоянии. Этот воздух необходимо передать на конечный аппарат.

Данные устройства, редукторы, имеют также регулирующий элемент в виде клапана. Диапазон управления давлением возможно контролировать, и зависят показатели от мощности и возможности компрессоров, которые соединены с редуктором.

Существуют специальные модели с функцией удобной подстройки подаваемого воздушного давления под каждый конкретный рабочий инструмент. Иногда такие аппараты даже имеют опцию, сбрасывающую избыток давления, лишая излишка и сохраняя безопасную бесперебойную работу любого подключаемого инструмента.

Необходимая безопасность

Советы в статье “Для чего нужен винтовой компрессор ” здесь.

Такая возможность регулировки давления присутствует на всех агрегатах, которые используют для производства энергию скомпрессированного воздуха. Плюс, редукторы таких машин обеспечивают контроль давления на всех этапах, дабы обеспечить безопасную работу всех частей рабочей конструкции.

Готовые компрессоры поставляются покупателям с заводскими настройками. Разработчики оптимизируют режим работы агрегата, чтобы продлить ресурс, повысить производительность и упростить обслуживание. Иногда требуется решать вопрос, как настроить компрессор, чтобы он отвечал условиям эксплуатации, отличающимся от условно стандартных. Производители разрешают некоторые изменения, описывая в инструкции, какие именно настройки допустимо корректировать.

Как настроить компрессор на автоматическое включение?

Эта функция работает на сжимающих воздух аппаратах «по умолчанию». Поршневые компрессоры имеют повторно-кратковременный режим работы. Двигатель включается автоматически и приводит в действие нагнетающие поршни, когда требуется накачать воздух в ресивер. Обеспечив заданное давление в пневматической системе, установка отключается.

Управляет режимом реле компрессии (прессостат). Это устройство дает управляющую команду на двигатель, когда давление в пневмосистеме достигает заданной величины. При достижении максимума реле срабатывает на отключение двигателя – нагнетание прекращается. Когда степень сжатия опускается до заданного минимума, прессостат включает электромотор, чтобы закачать воздух в систему.

Вопрос о настройке на автоматическое включение, возникает, если имеются проблемы с реле давления. Обычно вопрос не в том, чтобы двигатель вообще включался. Часто требуется настроить автоматическое включение при нужной степени сжатия рабочей среды.

Как настроить компрессор на нужное давление?

Компрессоры поставляются с заводскими установками на включение и выключение. Как правило, изменить стандартные настройки покупатели решают по двум причинам.

Первое: такие изменения продиктованы техническими характеристиками подключенного инструмента.

Второе: желание сэкономить энергию и снизить нагрузку на пневмосистему.

Например, к системе подключается пневмоинструмент, у которого порог максимального давления ниже, чем выставлено на нагнетающем агрегате. Если не снизить уровень компрессии, инструмент выйдет из строя. Можно воспользоваться редукционным клапаном, отрегулировав степень сжатия подаваемого в пневматическую систему воздуха, но это будет полумера. Зачем заставлять компрессорную установку работать с усилием, нагнетая больше, чем нужно?

Другой случай: реле срабатывает при минимальной компрессии в 8 атмосфер, а подключенному пневмоинструменту для работы достаточно значения в 6 бар. Если настроить компрессор на более низкое давление, можно сэкономить до 10% электроэнергии. Снижается нагрузка на пневмосистему: трубы, шланги, фитинги, арматуру.

Чтобы настроить компрессор на нужное давление, требуется изменить настройки прессостата. Вмешиваться в функционал этого устройства следует, только если других вариантов решения проблемы нет. Лучше поручить эту работу специалисту.

Как настроить прессостат компрессора?

Выполнение этой операции должно проводиться при заполненном ресивере, но выключенном питании. Следует включить компрессор, дождаться, пока сработает реле давления, и двигатель остановится. Фактические показания максимальной компрессии фиксируются по манометру. Затем следует отсечь подачу электричества.

Категорически запрещено производить манипуляции с реле давления, если компрессор не отключен от питания!

Надо снять крышку прессостата. Он находится на ресивере или на подающей магистрали, обычно с красной или белой кнопкой «запуск компрессора». Коробочка из черного пластика. Под крышкой находится два винта (иногда – гайки). Больший винт (обозначен литерой P) регулирует максимальное давление, при котором двигатель отключается. Вращая винт в сторону значков «+» или «-», выставляют требуемое значение. Если установить слишком высокую степень сжатия, сработает предохранительный клапан.

Там же расположен винт меньшего размера (обозначен символами ΔP). Это регулировка разницы между максимальным и минимальным давлением (гистерезис). Для изменения значения нужно поворачивать винт в сторону значков «плюс» или «минус». На недорогих моделях эта функция может отсутствовать.

Некоторые производители оснащают реле третьим винтом. Он регулирует включение. Задает минимальное значение давления, на которое прессостат среагирует, запуская электродвигатель для нагнетания воздуха.

Стандартный гистерезис, на который производитель выставляет реле, – 2 бара. Не стоит сильно уменьшать это значение, иначе двигатель будет включаться слишком часто. Такой режим работы сокращает срок службы электрической системы компрессора. Если сделать разницу больше, мотор будет включаться реже, но увеличится перепад давления в пневмосистеме.

В ходе регулировки придется проверять результаты перенастройки опытным путем, включая компрессор. Не забывайте отключать подачу электричества перед каждой манипуляцией с реле давления. Это залог вашей безопасности. Дело в том, что контактор прессостата является размыкателем цепи электроснабжения двигателя, поэтому находится под напряжением.

В компрессорах с электронным контролем настройки осуществляются через пульт цифрового модуля управления. Достаточно найти в меню вкладку «настройка основных параметров» и выбрать нужные значения максимального и минимального давления.

Теги: как настроить компрессор на нужное давление, как настроить компрессор на автоматической, как настроить компрессор на автоматическое включение, как настроить прессостат компрессора

Компрессором называют устройство, в котором воздух или иной газ перемещается под воздействием силы сжатия. Такой прибор входит в конструкцию пневматических инструментов и другого оборудования. Аппараты с компрессором применяются в промышленном производстве, в бытовом обеспечении, в строительных и ремонтных работах. При этом самым значимым параметром является именно сила сжатия газообразного вещества. О том, как создает компрессор давление, чем и как его регулировать, и пойдет речь в данном материале.

Компрессор — устройство и принцип действия

Название рассматриваемого устройства происходит от «compressio», что с латинского языка переводится как «сжатие». Основное предназначение — сжатие газообразного вещества в целях его перемещения и использования силы давления.

Компрессоры давления, выпускаемые современной промышленностью, подразделяются на несколько типов и подтипов. По способу сжатия газа различают две большие группы устройств: объемные и динамические. Давление в них создается разными методами, соответственно и принцип действия отличается.

Конструкция объемных моделей представляет собой рабочие камеры с системой клапанов, в которых осуществляется процесс сжатия и перемещения газа. Схематически принцип действия выглядит так: в камеру через входной клапан, открывающийся только внутрь и исключающий выход газа наружу, поступает рабочее вещество. Затем газ подвергается сжатию путем уменьшения объема камеры и проталкивается к выходному клапану, также открывающемуся в одну сторону – наружу.

Динамические конструкции сжимают газ путем ускорения его движения при помощи винтовой системы. В результате этого происходит преобразование энергии движения в силу сжатия.

На заметку! Помимо принципа действия компрессорные аппараты делятся на группы по виду рабочего вещества (воздух, пар, какой-либо газ или их смесь), типу привода, способу отвода тепла, применяемой отрасли, а также конечному давлению.

Типы давления в компрессоре

В зависимости от степени сдавливания газа и максимально достигаемого значения этого параметра есть следующие виды устройств:

вакуумные аппараты — используются для откачки воздуха;
аппараты низкого давления (с показателем до 1,5 Мпа) — используются в комплектах профессионального пневмонического оборудования, бытовой пневматики и уборочной техники;
агрегаты средней степени сжатия (свыше 1. 5 Мпа до 10 Мпа) — используются в добывающих отраслях промышленности, в холодильных установках промышленного назначения, кондиционерах, холодильниках, в автоматизированных пусковых системах и устройствах, а также других отраслях деятельности;
установки высокой степени повышения давления (свыше 10 до 100 Мпа) – такая техника оборудуется автоматикой, регулирующей степень сжатия, и используются во многих отраслях;
аппараты сверхвысокого давления (от 100 Мпа) — используются в металлургии и других крупных промышленных производствах.

Рабочее давление

Важной технической характеристикой любой модели компрессора является рабочее давление — это тот уровень сжатия воздуха, который устройство может создать и постоянно поддерживать. Измеряется величина в Мпа, бар, кг/см 2 , атмосферах, а также мм.рт.ст. Например, в документации может быть указано 7 бар или 15 Мпа.

Схема работы для всех компрессоров, управляемых автоматически, общая: устройство осуществляет всасывание воздуха до тех пор, пока не набирает нужное количество. Далее за счет остановки вращения электродвигателя прекращается нагнетание воздуха. Как только аппарат сбрасывает давление до минимально допустимого значения, двигатель начинает работу, тем самым запускает процесс сжатия воздуха до максимальных показателей.

Цикличность включения/выключения компрессора контролируется специальным устройством, называемым прессостатом. Именно этот элемент работает как реле времени, перекрывающее/открывающее цепь электропитания двигателя в нужный момент, а также выполняет функцию контроля давления.

На заметку! Разницу между минимальным и максимальным значением степени сжатия у каждой модели должен настроить производитель.

Автоматический блок рабочего давления — принцип действия

Принцип действия автоматического блока контроля сжатия основан на физическом законе сопротивления двух сил: давящего на мембрану газа и упругости пружины. Отрегулировать рабочее давление при необходимости возможно при помощи предусмотренных в конструкции прессостата резьбовых болтов, способных корректировать положение пружины. Расположены регуляторы давления воздуха под крышкой реле давления, рядом с ними имеются указатели направления, куда подкручивать пружину. Здесь же находится болт, отвечающий за разницу между максимальной и минимальной степенью сжатия.

На входе воздуховода в компрессор предусмотрен специальный клапан препятствующий газу утекать обратным путем. Герметичность корпуса, а также обратный клапан обеспечивают постоянство показателя сжатия на выходе. Для регулировки сжатия газа на выходе устройство оснащается редуктором. Здесь располагается редукционный клапан, позволяющий адаптировать сжатый воздух под подключаемый к компрессору инструмент, например, краскопульт или отбойный молоток. В целях визуального контроля приборы оснащаются манометром для измерения давления.

Подсоединяется реле давления к компрессору через специальные соединительные фланцы. После несложного механического монтажа потребуется провести электрическое соединение прибора с двигателем через контакты датчика. Электрическая схема подключения прессостата существенно различается в зависимости от напряжения используемой электросети — на 220 или 380 В.

Схема подсоединения прессостата к сети 380 В

Для подключения автоматического реле к компрессорному оборудованию, работающему от 3-фазной сети напряжением 380 В, используется магнитный пускатель, иначе называемый реле включения. В принципиальной электрической схеме этот элемент обозначен символами «КМ».

Схема подсоединения прессостата к сети 220 В

К однофазной сети 220 В прессостат подключается по нижеприведенной схеме.

Подсоединение прессостата к компрессору

К компрессору реле давления монтируется путем несложных манипуляций, которые выполняются в следующей последовательности:

прибор необходимо накрутить на центральный патрубок корпуса инструмента/ресивера;
при помощи фум-ленты или жидкого герметика соединение следует герметизировать;
один из выходов с самым малым диаметром нужно подключить к разгрузочному клапану компрессора, другой — к предохранительному клапану сброса;
еще один выход допускается использовать для установки на компрессор манометра, или можно оставлять его закрытым при помощи металлической заглушки.

Регулировка давления

В процессе эксплуатации различных воздушных компрессов, например, в покрасочных аппаратах с выбрасываемой под давлением струей жидкой краски, в аквариумных либо автомобильных моделях, возникает необходимость регулировать подачу давления.

На заметку! Если используется реле, то придется изменять заводские настройки прибора с учетом диапазона параметров компрессора.

Чтобы настроить компрессор на другие параметры работы, нужно при помощи манометра определить показатели давления, когда автоматика включает и отключает электромотор. Далее нужно придерживаться такого алгоритма действий:

отсоединить компрессор от электрической сети;
снять крышку прессостата;
подкрутить в нужную сторону регулятор (Р +/-) максимального сжатия, чтобы уменьшить или увеличить значение давления, при котором реле отключает электромотор;
регулятором ΔΡ со стрелкой при необходимости можно задать значение разности степени сжатия для запуска и остановки процесса работы;
вернуть крышку реле на место;
подсоединить прибор к сети и включить.

Нужно понимать, что чем выше задается параметр разности степени сжатия, тем реже будет выключаться двигатель, а перепад давления в аппарате увеличится.

Выбор компрессора по давлению на выходе

Сжатый воздух обладает энергией. Компрессор, при помощи которого производится сжатие, — необходимый элемент в пневмооборудовании и аппаратах, где нужна эта сила.

Важно! Выбирать компрессор следует с характеристиками, соответствующими конкретным потребностям по давлению на выходе. Другими словами — инструмент и компрессор по параметрам должны соответствовать.

Соответствие степени сжатия газа компрессора и прибора, работающего с ним в связке, должно соблюдаться по следующим причинам. Слишком высокое выходное давление чревато быстрым износом деталей инструмента, и, как следствие, влечет неисправности рабочего аппарата. А когда компрессор не накачивает достаточного выходного давления, это приводит к обратным проблемам: инструмент не набирает нужной мощности работы или не запускается. Поэтому первое правило выбора — степень сжатия воздуха на выходе из компрессора должна соответствовать указанному производителем инструмента максимально допустимому значению с учетом поправок на длину и диаметр соединительной магистрали в пределах 1 бар (0.1 Мпа).

Потребность в запасе

Второе правило выбора компрессорного оборудования касается параметра производительности и потребности в запасе. Эта характеристика определяет количество воздуха, сжимаемого в единицу времени. При неправильном выборе не исключены проблемы, когда слабый по производительности компрессор даже на пределе своих возможностей не выдает нужного давления, и инструмент «задыхается». Поэтому логично выбирать аппарат с запасом по производительности.

Совет! По рекомендациям экспертов оптимален выбор, когда в ходе работы оборудования расходуется 70-80% от максимально производимого компрессором сжатого воздуха.

Характеристика давления воздуха на входе

Мировые стандарты предусматривают маркировку производительности компрессоров по воздуху в свободном «распущенном состоянии». В паспорте устройства большинство производителей указывает объем воздуха на входе, что соответствует общепризнанным правилам. Выбирая компрессор, следует учитывать тот факт, что при сжатии какие-то потери в показателе давления на выходе неизбежны.

На заметку! Отметим, что отечественные производители, как правило, сообщают в характеристиках производительность компрессора на выходе.

Самые надежные компрессоры

Компрессор PATRIOT Euro 24-240 на Яндекс Маркете

Компрессор Denzel PC 50-260 на Яндекс Маркете

Компрессор Metabo Basic 250-24 W на Яндекс Маркете

Компрессор Quattro Elementi KM 24-260 на Яндекс Маркете

Компрессор Quattro Elementi KM 50-380 на Яндекс Маркете

Настройка реле давления воздушного компрессора

Сэкономьте деньги и избавьтесь от проблем, научившись правильно настраивать реле давления воздушного компрессора!

Вы можете сэкономить себе много хлопот и денег, установив правильное давление включения и выключения для вашего компрессора. Узнайте, как настроить реле давления самостоятельно!

Сначала я научу вас, каковы правильные настройки давления для вашего компрессора. Затем я покажу вам, как установить эти давления на реле давления.

Правильное давление

Как для небольших (поршневых) компрессоров, так и для больших промышленных винтовых компрессоров настройка давления является самой основной и самой важной настройкой компрессора.

На меньшем компрессоре давление устанавливается на реле давления. На больших компрессорах это делается на центральном контроллере компрессора, но идея та же.

Меньше значит больше

При принятии решения о наилучшем давлении для вас и вашего компрессора всегда помните, что нужно установить максимально низкое давление для вашего применения.

Я знаю, что большинство компрессоров рекламируются как компрессоры на 7 бар (125 фунтов на кв. дюйм), и при покупке они настраиваются на давление. Но если вам нужно только 5 или 6 бар, лучше снизить давление.

Каждое увеличение давления требует больше энергии. Просто как тот. Если у вас есть большой компрессор (скажем, 30 кВт или больше), вы можете сэкономить сотни или тысячи долларов в год на затратах на электроэнергию, снизив уставку давления.

Для небольших компрессоров экономия менее значительна, но если вы можете сэкономить 10 или 100 долларов на энергозатратах в год, то почему бы и нет?

Давление включения и выключения

Компрессоры

A всегда имеют две уставки давления: уставку включения и уставку отключения.

Это просто два значения давления, при которых компрессор запускается и останавливается. Компрессор остановится, когда достигнет давления выключения, и снова запустится, когда давление упадет до давления включения.

Таким образом, давление включения всегда ниже давления отключения. Мы называем разницу между давлением включения и выключения диапазоном давления или перепадом давления.

Эмпирическое правило заключается в том, что перепад давления должен составлять не менее 1 бар (14 фунтов на кв. дюйм).

Если разница между давлением включения и давлением отключения слишком мала, компрессор будет быстро запускаться и многократно останавливаться.

Это сожжет двигатель компрессора, вызовет дополнительный износ компонентов компрессора и повредит реле давления.

Чтобы привести пример… Допустим, вам требуется абсолютный минимум 6 бар воздуха в вашей системе сжатого воздуха, если давление упадет ниже, ваши машины начнут работать со сбоями.

Вы устанавливаете минимальное давление на реле давления на 6 бар (или 6,1, чтобы быть уверенным), и вы устанавливаете максимальное давление на 7,1 бар.

Теперь у вас всегда достаточно высокое давление в вашей системе сжатого воздуха, и вы позаботились о том, чтобы компрессор оставался в рабочем состоянии, не заставляя его постоянно включаться и останавливаться.

Давление включения 6,1 бар. Перепад давления составляет 1 бар. Таким образом, давление отключения составляет 7,1 бар.

Для некоторых машин может быть лучше увеличить разницу давлений (скажем, 2 или 3 бара).

Это лучше для машин, которые работают очень короткое время.

Когда вы увеличиваете диапазон давления, компрессор будет работать дольше и у него будет больше времени для нагрева, чтобы удалить воду или влагу внутри компрессора (враг номер один компрессоров!).

Настройка реле давления

В зависимости от производителя и модели реле давления можно отрегулировать только уставку давления с фиксированным перепадом или можно отрегулировать и уставку давления, и перепад.

Если реле давления поставляется с фиксированным перепадом, он обычно находится в диапазоне 0,8–1 бар и обычно должен быть указан где-то на корпусе или, по крайней мере, в руководстве.

Разницу заметить довольно легко: стационарные реле перепада давления имеют только 1 установочный винт. Реле давления с регулируемым перепадом имеют меньший второй установочный винт.

Настройка реле давления кажется достаточно простой. Просто установите давление включения и выключения, правильно. Что ж, из личного опыта я могу сказать, что иногда это может быть довольно неприятно… особенно когда вы слишком сильно меняете настройки и теряете отслеживание того, «где вы находитесь».

Я всегда склонен думать, что реле давления устанавливает верхний предел давления с помощью главного регулировочного винта. Именно поэтому, я думаю, иногда так сложно настроить такое «простое» устройство…

На большинстве (но не на всех…) реле давления большой установочный винт предназначен для установки давления включения. Другими словами… установить самое низкое давление. Давление, при котором компрессор запускается. Если подумать, это имеет смысл, так как это самое главное для правильной работы вашей машины (они будут работать правильно при более высоком давлении, но не при более низком).

Меньший винт, настройка дифференциала, затем устанавливает максимальное давление, давление отключения, относительно давления включения.

Таким образом, когда вы изменяете давление включения (большой винт), давление отключения также будет меняться, поскольку оно зависит от давления включения и находится на фиксированном значении, отличном от него.

Вот почему иногда так сложно установить правильное давление.

Пример установочных винтов для включения и перепада давления.

(Это реле давления Condor MDR 11/11, которые очень распространены)

Пошаговая процедура:

Поскольку давление отключения определяется как давление включения + перепад давления, лучше всего сначала установить давление включения.

Настройка давления включения.

Запуск с пустого бака. Запустите компрессор и дайте ему поработать, пока он не достигнет давления отключения.
Откройте слив, чтобы медленно выпустить немного воздуха. Наблюдайте, как медленно снижается давление.
Дождитесь запуска компрессора. Запишите давление. Это давление включения.
Отрегулируйте давление включения с помощью большого установочного винта. Поверните по часовой стрелке, чтобы увеличить давление включения.
Закройте сливной клапан. Компрессор будет работать до тех пор, пока не будет достигнуто давление отключения.

Теперь снова повторяем цикл, пока не установим правильное давление включения.

Откройте сливной клапан, чтобы медленно выпустить сжатый воздух, и подождите, пока не запустится компрессор.
Обратите внимание на давление, при котором он запускается (давление включения). При необходимости отрегулируйте.

После нескольких циклов вы должны были успешно установить давление включения. Чтобы немного ускорить процесс, вы также можете сделать следующее: когда давление упадет ниже желаемого давления включения, быстро закройте сливной клапан, чтобы давление оставалось постоянным. Теперь отрегулируйте установочный винт (большой) по часовой стрелке (увеличьте давление включения), пока не запустится компрессор. В зависимости от того, насколько фактическое давление ниже желаемого давления включения, поверните винт еще немного (на четверть оборота или меньше). Теперь давление включения уже должно быть более-менее в норме.

Настройка давления отключения

Процедура примерно такая же, как и для давления включения. Теперь коснитесь только установочного винта дифференциального давления. Если у вас нет этого установочного винта, у вас есть реле давления с фиксированным перепадом, и все готово 🙂

Запишите давление, при котором машина остановилась в последний раз, когда вы дали ей поработать.
Соответственно отрегулируйте дифференциальное давление. Поверните по часовой стрелке, чтобы увеличить (если вы хотите более высокое максимальное давление), или против часовой стрелки, чтобы уменьшить (если вы хотите более низкое максимальное давление).
Откройте сливной клапан и подождите, пока давление не упадет достаточно низко, чтобы запустить компрессор. Закройте сливной клапан.
Дождитесь остановки компрессора. Проверьте давление отключения.
Повторить.

Напоминание

Сначала установите давление включения. Установите давление отключения во вторую очередь.

Теперь вы успешно настроили реле давления.

Процедура может отличаться в зависимости от типа реле давления воздушного компрессора
. Некоторые реле давления можно регулировать только под давлением. Не поворачивайте ни один из винтов, когда давление в баке равно нулю или когда вы только что достали новый датчик давления из коробки. Всегда проверяйте руководство, просто чтобы быть уверенным.

Большинство реле давления настраиваются на заводе на давление включения 6 бар с перепадом давления 1 бар (что делает давление отключения 7 бар).

Я сделал базовый обзор различных моделей и типов реле давления. Загляните на эту страницу, если вам интересно. А если вы хотите купить реле давления, загляните на мою страницу о покупке реле давления.

Как отрегулировать регулирующий клапан реле давления воздушного компрессора

Эй! Этот сайт поддерживается читателями, и мы получаем комиссионные, если вы покупаете товары у розничных продавцов после перехода по ссылке с нашего сайта.

Если вам интересно, как отрегулировать клапан управления реле давления воздушного компрессора, вы попали в нужное место. У нас есть общие рекомендации по регулировке срабатывания реле давления любого воздушного компрессора, отключения и перепада давления.

У нас также есть список процедур регулировки реле давления компрессора, характерных для марок и моделей воздушных компрессоров, о которых пользователи спрашивали в прошлом.

Содержание

Зачем регулировать реле давления воздушного компрессора?
Регулировка реле давления воздушного компрессора Рекомендации
Руководство по регулировке реле давления воздушного компрессора
Меры безопасности при регулировке реле давления воздушного компрессора
Часто задаваемые вопросы
Комментарии и ответы читателей

9 Почему Отрегулировать реле давления воздушного компрессора?

Для оптимального использования пневматических инструментов целесообразно, чтобы воздушный компрессор работал при правильном давлении. Если давление воздуха слишком высокое, вы можете повредить не только свои пневматические инструменты, но и воздушный компрессор. Реле давления является очень простой, но очень важной функцией вашего компрессора.

Реле давления воздушного компрессора определяют, сколько воздуха необходимо для работы устройства. Если ваш воздушный компрессор настроен на работу на 120 фунтов на квадратный дюйм, а вашим инструментам требуется меньшее давление, то имеет смысл уменьшить настройки давления на вашем воздушном компрессоре.

Вы рискуете повредить инструменты при давлении выше рекомендуемого. Регулирование давления в соответствии с потребностями инструмента сэкономит энергию и затраты, связанные с длительным временем работы. Это также приведет к меньшему износу вашего воздушного компрессора и пневматических инструментов!

Регулировка реле давления воздушного компрессора Соображения

Все компрессоры оснащены реле давления, которое контролирует давление включения и выключения, которое в основном показывает, когда двигатель компрессора включается и выключается. Время между давлением включения и выключения устанавливается производителем и называется дифференциальным значением. Отключение происходит, когда воздушный компрессор заполнен.

Вы можете уменьшить время между дифференциальным значением, чтобы уменьшить давление или увеличить давление, увеличив дифференциальное значение. Но последнее настоятельно не рекомендуется. В очень плохо обслуживаемых или старых воздушных компрессорах работа при давлении выше рекомендуемого может быть очень опасной.

Существует два типа реле давления, о которых вы должны знать и знать, какое из них у вас есть. Один поставляется с фиксированным значением перепада, а другой с регулируемым перепадом давления. Проверьте свое руководство, чтобы понять, какой тип у вас есть, и если вы боретесь, обратитесь к производителю.

Руководство по регулировке реле давления воздушного компрессора

Теперь, когда вы понимаете принципы регулировки регулирующего клапана реле давления воздушного компрессора, я пошагово расскажу вам, как отрегулировать реле давления воздушного компрессора. -пошаговое руководство, чтобы вы могли сделать это самостоятельно!

Необходимое время: 5 минут.

Как отрегулировать реле давления на моем воздушном компрессоре?

Выключение компрессора
Прежде всего, отключите компрессор от сети и откройте крышку реле давления.
Установка давления включения
Сначала настройте давление включения. Это, как правило, винт, ближайший к руководству, или большой установочный винт. Поворот винта по часовой стрелке увеличит давление (включите раньше), а поворот против часовой стрелки уменьшит давление (включите позже).
Проверка давления включения
Сбросьте давление сброса в компрессоре с помощью сливного клапана, затем заглушите компрессор и запустите его. Убедитесь, что ваше новое давление включения работает. Если вы хотите настроить его дальше, сначала отключите и слейте воздушный компрессор, чтобы избежать удара электрическим током.
Установка давления отключения
Теперь выполните ту же процедуру, чтобы установить давление отключения, регулируя установочный винт перепада давления. Поверните винт давления по часовой стрелке, если вы хотите увеличить максимальное давление, или против часовой стрелки, чтобы уменьшить максимальное давление. Вы должны поддерживать перепад давления не менее 20 фунтов на квадратный дюйм между давлением включения и выключения.
Проверка давления отключения
Запустите компрессор, пока он не достигнет давления отключения, и убедитесь, что он делает это успешно.

Эта процедура может различаться в зависимости от типа реле давления вашего воздушного компрессора. Некоторые реле давления можно регулировать только под давлением. Не поворачивайте ни один из винтов, когда вы получаете новое реле давления, всегда сверяйтесь с руководством, чтобы убедиться, что вы делаете правильные настройки.

Большинство реле давления настраиваются на заводе на давление включения около 80 фунтов на кв. дюйм или 95 фунтов на квадратный дюйм, с перепадами давления 20 фунтов на квадратный дюйм и 30 фунтов на квадратный дюйм, делая давление отключения 100 фунтов на квадратный дюйм и 125 фунтов на квадратный дюйм.

В фиксированных дифференциальных реле давления используется один винт с пружиной. Вместо индивидуальной регулировки давления включения и выключения вы просто поворачиваете этот винт по часовой стрелке, чтобы одновременно увеличить давление включения и выключения. Поворот против часовой стрелки одновременно уменьшит их оба.

Посетите наше Руководство по поиску и устранению неисправностей реле давления воздушного компрессора, чтобы получить информацию о неисправных реле давления.

Меры безопасности при регулировке реле давления воздушного компрессора

Существуют некоторые меры безопасности, о которых следует знать и соблюдать при регулировке реле давления воздушного компрессора. К ним относятся:

Вы должны всегда отключать воздушный компрессор перед регулировкой реле давления
Сливать компрессор перед изменением каких-либо настроек
Никогда не увеличивать перепад давления
свободная среда с хорошей вентиляцией
Носите защитные очки и перчатки

Часто задаваемые вопросы (Часто задаваемые вопросы)

Как вы регулируете давление включения и выключения?

Прежде всего, выключите воздушный компрессор. Чтобы отрегулировать давление включения, поверните большой установочный винт на реле давления по часовой стрелке, чтобы увеличить давление, и против часовой стрелки, чтобы уменьшить давление. Теперь отрегулируйте реле перепада давления, чтобы изменить давление отключения. Снова поверните по часовой стрелке, чтобы увеличить давление, и против часовой стрелки, чтобы уменьшить давление. Прежде чем вносить какие-либо изменения, убедитесь, что вы проверили свое руководство, чтобы узнать, какой тип реле давления у вас есть, и рекомендуемые настройки.

Какое значение PSI должно быть установлено для моего воздушного компрессора?

Большинству пневматических инструментов требуется от 70 до 90 фунтов на квадратный дюйм, с которым может справиться почти любой воздушный компрессор легкой и средней мощности. Но вы всегда хотите, чтобы компрессор обеспечивал больший расход, чем необходимо для учета любой потери давления в системе. Следовательно, ваш компрессор должен быть настроен примерно на 100-130 фунтов на квадратный дюйм для давления включения и выключения соответственно. Убедитесь, что вы проверили рекомендуемое давление в руководстве или обратитесь к производителю.

Что такое давление включения и выключения?

Давление выключения иначе называют максимальным давлением, точкой, при которой больше не подается воздух. Давление включения называется минимальным давлением, давлением, при котором система может упасть до того, как двигатель компрессора сработает и снова начнет создавать давление.

Как узнать, что реле давления на воздушном компрессоре неисправно?

Существует несколько контрольных признаков неисправности реле давления воздушного компрессора. Непостоянные значения давления включения и выключения часто могут быть первым признаком — или компрессор вообще не запускается. Для получения дополнительной информации об устранении неисправностей реле давления см. это подробное руководство по устранению неисправностей реле давления воздушного компрессора.

Можно ли отрегулировать реле давления на воздушном компрессоре?

Да. Как правило, реле давления позволяет регулировать давление включения/выключения, чтобы обеспечить достаточное давление и объем сжатого воздуха в соответствии с вашими потребностями.

Как отрегулировать давление включения воздушного компрессора?

Вопрос Ответ

У меня есть мобильная служба. мой компрессор вмещает 120 фунтов. когда он падает до 90 фунтов, он возвращается. Я хочу, чтобы он упал до 50 фунтов, прежде чем он начнет действовать. Как отрегулировать давление включения моего компрессора с помощью реле давления воздушного компрессора?

Ответ

Эд, давление включения воздушного компрессора контролируется реле давления. Он также контролирует уровень давления отключения компрессора.

Я озадачен, почему вы чувствуете необходимость снизить давление до 50 фунтов на квадратный дюйм?

Разве нельзя было бы добиться того же самого, установив регулятор на 50 фунтов на квадратный дюйм?

Независимо от давления в баке компрессора ваши пневматические инструменты будут видеть только 50 фунтов на квадратный дюйм, будут использовать меньше воздуха из-за настройки более низкого давления и, таким образом, снизят частоту включения компрессора.

Если вам необходимо изменить настройки давления, а я обычно не советую этого делать, так как они установлены на заводе по уважительной причине, тогда один из двух валов с резьбой с гайками, нажимающими на пружины внутри вашего реле давления компрессора, отрегулирует включение а другой будет регулировать уровни давления отключения компрессора.

Это предполагает, что ваше реле давления доступно и имеет те две пружины, о которых я говорил, поскольку вы не упомянули марку или модель вашего воздушного компрессора.

Как понизить реле давления компрессора?

Вопрос

Я хочу отрегулировать реле давления вниз.

У меня есть бак DeWalt D55168, 200 фунтов на квадратный дюйм, 1,8 л.с., 15 галлонов, который я взял и использовал на днях. Вроде бы все работает нормально, за исключением того, что он не отключается сам по себе. Я взял курицу и отрезал ее вручную. Он достиг 200 фунтов на квадратный дюйм, но не отключается. Меня это немного пугает. Я хотел бы снизить давление до 175 или около того. Мне это кажется немного более управляемым, я просто не знаю, как и сможете ли вы. Будем очень признательны за любую помощь, которую вы можете мне оказать. Воздушный компрессор DeWalt D55168

Ответ

Привет, Террил, очень приятно слышать от Тупело. Благодарим вас за посещение этого сайта и за то, что написали.

Я подозреваю, что ваш датчик давления вышел из строя в положении отключения по высокому давлению.

Да, вы можете сами регулировать уровень давления включения и выключения, но я думаю, что со своим переключателем вы будете напрасно пытаться его регулировать.

Вы совершенно правильно пугаетесь компрессора. Я не знаю гораздо меньших, которые превышают, скажем, 175 фунтов на квадратный дюйм на верхнем уровне, а этот рассчитан на 200 фунтов на квадратный дюйм.

Сделай себе одолжение и, как только давление поднимется до 170 фунтов на квадратный дюйм или около того, вручную переключи предохранительный клапан, потянув за кольцо, чтобы убедиться, что он свободен. В случае, если давление в вашем резервуаре достигнет порога PRV, он откроется и выпустит воздух, чтобы предотвратить разрыв давления. Ручное переключение PRV открытым и закрытым убедит вас, что он действительно будет работать, когда вам это нужно.

Следите за манометром, когда вы закроете предохранительный клапан и дайте ему подняться до 210 фунтов на квадратный дюйм. Не отключается до сих пор?

Замените реле давления. Я думаю проблема в вашем компрессоре.

Спрашивающий

Спасибо, Билл,

Спасибо за ответ. Ты сказал именно то, что я думал. Приятно иметь резервную копию.

Пошаговая инструкция по настройке давления отключения на воздушном компрессоре DeWalt D55168

Вопрос

Не могли бы вы дать мне пошаговую инструкцию по настройке давления отключения на воздушном компрессоре DeWalt D55168? Я хотел бы установить его на 150 фунтов на квадратный дюйм. Предоставленные инструкции были очень расплывчатыми.

Ответ

Зависит от того, какой у вас тип 1 или тип 3. Если вы не уверены, пожалуйста, пришлите фото со снятой крышкой.

Как отрегулировать настройку реле давления компрессора Kobalt модели K7060HFV

Вопрос

Как отрегулировать настройку давления воздушного компрессора Kobalt K7060HFV? У меня воздушный компрессор Kobalt K7060HFV. Работает отлично, но давление установлено на 80 фунтов на квадратный дюйм. Как я могу отрегулировать давление до 110 фунтов на квадратный дюйм? Воздушный компрессор Kobalt K7060HFV

Привет Стрэттон.

Вы говорите, что давление установлено на 80 фунтов на квадратный дюйм? Не подскажете, где на вашем компрессоре настраивается эта настройка давления? Другими словами, это настройка реле давления или настройка регулятора выходящего воздуха?

Для регулировки давления в системе компрессора требуется перенастройка реле давления, чего я не рекомендую.

Если это регулировка давления на выходе вашего инструмента, это делается с помощью регулятора воздуха.

Если вы не уверены, оставьте комментарий, и мы углубимся в это.

Как настроить давление отключения в компрессоре Husky?

Вопрос

У меня есть стационарный воздушный компрессор Husky объемом 60 галлонов, модель № C602H. Мне нужно настроить отсечку. настройка слишком высока для моего оборудования.

Response

Аллан, ваш воздушный компрессор Husky сконфигурирован для идеальной работы при значениях давления включения и отключения, которые поставляются с реле давления OEM.

Уменьшение настройки давления выключения на самом деле приведет только к повышенному износу вашего компрессора.

Предлагаю не трогать реле давления!

Что вам нужно сделать, так это отрегулировать настройку давления на вашем воздушном регуляторе до минимального давления, при котором ваше воздушное оборудование работает лучше всего.

Таким образом, у вас будет достаточно воздуха для работы ваших инструментов — при условии, что потребность в пневмоинструментах меньше, чем может обеспечить воздушный компрессор — и в то же время ваш компрессор будет работать реже, что хорошо для сокращения потерь времени. и стоимость обслуживания компрессора.

Спрашивающий

Спасибо, Билл, это была полезная информация

Как отрегулировать давление отключения компрессора на компрессоре Ingersoll Rand 375?

Вопрос

IR 375 Дизельный привод, винтовой компрессор; регулировка реле давления:

Компрессор работает отлично. Ir 375

Недавно замененный фильтр бака высокого давления для устранения проблем с промокательной пробой (масло в нагнетаемом воздухе), и это устранило проблему.

Я хочу установить рабочее давление на 145psi. В настоящее время я должен держать выпускной клапан воздуха открытым, чтобы предотвратить срабатывание клапана сброса давления при максимальном давлении на манометре (150 фунтов на квадратный дюйм) и разбрызгивание гидравлической жидкости повсюду.

Как отрегулировать отсечку по давлению и есть ли способ проверить электронный датчик давления, расположенный рядом с ним на той же линии в верхней части гидравлического/воздушного бака?

Ответ

Прежде чем приступить к этому, вы почистили предохранительный клапан?

Если нет, то почти наверняка лопнет преждевременно.

Датчик давления представляет собой просто чувствительный к давлению резистор, поэтому проще всего его проверить с помощью другого манометра на резервуаре сепаратора или ресивере.

Вопрос

Дуг,

Ранее я заменил предохранительный клапан (150psi), так как это была моя первая линия разрешения.

Я знаю, что клапан справа на картинке выше – это регулировка отсечки, просто интересно, какова правильная процедура регулировки, так как я отрегулировал верхний винт, в результате чего отключение компрессора не изменилось. при более низком давлении, чем у PRV.

Есть ли у этого «клапана регулировки давления» техническое название, о котором я не знаю? Если бы я знал это, возможно, я смог бы купить новый, если предположить, что текущий изношен.

Ответ

Думаю, возможно причина в том, что регулировка не работает, а учитывая, что приходится оставлять выпускное отверстие открытым, значит дело не в загрузке/выгрузке, так как в загрузочном клапане заклинило.

После того, как вы убедитесь, что все в порядке, регулировка, вероятно, тоже сработает, если только что-то еще не застряло…

Спрашивающий

Большое спасибо! Я проверю разгрузочный клапан и пойду оттуда.

Ответ

Конечно. надеюсь я помог.

Дайте нам знать, что получится, хорошо?

Если у вас есть какие-либо вопросы о том, как отрегулировать реле давления воздушного компрессора, оставьте комментарий ниже с фотографией, если это применимо, чтобы кто-то мог вам помочь!

Как отрегулировать реле давления — пошаговое руководство (2021)

В этом руководстве мы поговорим об этапах регулировки реле давления воздушного компрессора, а также о различных типах регулировок. Мы также рассмотрим связанные с этим риски и опасности и способы их избежать. Прочитав это, вы станете экспертом в том, как настроить реле давления.

Зачем изменять настройки реле давления

Реле давления компрессора настроено на рекомендуемые производителями настройки по умолчанию, и не всегда рекомендуется настраивать его. Тем не менее, бывают случаи, когда вам нужно изменить эти настройки. Например, при покупке нового выключателя взамен старого. В этом случае вам нужно будет отрегулировать настройки переключателя в соответствии с рекомендуемыми настройками вашего компрессора.

Аналогичным образом, вы также можете изменить настройки, если ваше требование к давлению меньше, а производительность вашего воздушного компрессора больше. Например, если ваш воздушный компрессор может обеспечить 120 фунтов на квадратный дюйм, но вам требуется только 100 фунтов на квадратный дюйм.

В этом случае лучше понизить давление отключения до 100 фунтов на квадратный дюйм, чтобы сократить нагрузку на компрессор. Это снизит затраты на электроэнергию, техническое обслуживание и повысит эффективность вашего компрессора.

Риски и опасности при регулировке настроек реле давления

Поскольку давление выключения можно регулировать, вы можете подумать об увеличении давления, чтобы получить больше мощности от вашего компрессора. Это возможно, но есть риски.

Вам необходимо проверить рейтинг безопасности вашего компрессора и убедиться, что вы не превышаете максимальное давление, которое может выдержать бак вашего воздушного компрессора. Попытка получить большее давление от вашего компрессора, безусловно, увеличит ваши затраты на электроэнергию, но, что более важно, это может просто разрушить ваш компрессорный насос.

В худшем случае это может быть смертельно опасно, так как бак воздушного компрессора может взорваться. Поэтому будьте особенно осторожны при увеличении давления отключения.

Обычно предохранительный клапан в компрессорах сбрасывает давление в баке, если оно поднимается до опасного уровня, но лучше всего придерживаться заводских настроек по умолчанию, когда речь идет о настройках отключения.

Реле давления: Давление включения и выключения

Перед регулировкой переключателя важно понимать давление включения и выключения.

Это два уровня давления, при которых переключатель включает и выключает воздушный компрессор.

Отключение – это максимальное давление, которое переключатель допускает в баке. Выключатель выключит двигатель компрессора, как только в резервуаре будет достигнуто давление отключения.

Включение – это минимальное давление, которое должно поддерживаться в баке переключателем. Когда давление в баке падает до уровня включения, выключатель запускает двигатель.

Для дальнейшего понимания рассмотрим следующий простой цикл.

Когда воздушный компрессор запускается, он сжимает воздух, и давление внутри резервуара продолжает расти.
Когда давление внутри бака поднимается до уровня отключения, выключатель останавливает двигатель компрессора, отключая его мощность.
Давление внутри бака продолжает падать, так как воздух больше не сжимается с момента остановки двигателя.
Когда давление внутри бака падает до уровня включения, переключатель запускает двигатель, который, в свою очередь, начинает сжимать больше воздуха, повышая уровень давления в баке, пока не достигнет уровня отключения. В этот момент этот цикл переходит к шагу 2 и непрерывно повторяется до тех пор, пока работает воздушный компрессор.

Типы регулировки реле давления

Реле давления воздушного компрессора бывают разных конструкций и моделей, различающихся функциональностью. Некоторые из них нерегулируемые и простые, а другие гибкие и позволяют регулировать давление.

Ниже приведены различные типы регулировок давления, которые могут обеспечивать различные типы реле давления.

Регулировка диапазона
Регулировка дифференциала
Регулировка включения и выключения

Обратите внимание, что все эти регулировки могут быть доступны не на каждом реле давления воздушного компрессора.

1. Регулировка диапазона

Если настройка давления включения на переключателе составляет 90 фунтов на квадратный дюйм, а давление отключения составляет 110 фунтов на квадратный дюйм. Вы можете изменить этот диапазон на значение от 80 до 100 фунтов на кв. дюйм или от 100 до 120 фунтов на кв. дюйм. Обратите внимание, что разница между входом и выходом всегда остается неизменной и составляет 20 фунтов на квадратный дюйм.

Регулировка диапазона реле давления

Обратите внимание, что диапазон давления по умолчанию (давление включения до давления отключения) реле давления устанавливается производителем и обычно указывается на упаковке или корпусе.

Винт регулировки диапазона на реле давления позволяет изменять диапазон включения и отключения.

Винт регулировки диапазона реле давления

2. Регулировка перепада

Разница между давлением включения и отключения называется перепадом давления. При дифференциальной регулировке давление включения можно увеличить или уменьшить на реле давления, изменяя перепад давления.

Например, для реле давления с диапазоном от 90 фунтов на кв. дюйм (включение) до 110 фунтов на кв. дюйм (отключение) можно изменить значение включения на 80 или 100 фунтов на кв. дюйм, сохраняя при этом значение отключения на уровне 110 фунтов на кв.

Регулировка дифференциала реле давления

Для этой цели используется дифференциальный винт реле давления.

Регулировочный винт дифференциала реле давления – (указано желтой стрелкой)

3. Регулировка включения и отключения

Некоторые реле давления позволяют регулировать как включение, так и отключение вместе с регулировкой диапазона и дифференциальная регулировка. На этих переключателях предусмотрены отдельные винты для регулировки давления.

Регулировка давления включения и выключения реле давления воздушного компрессора

Как отрегулировать реле давления?

Перед регулировкой важно определить тип реле давления и тип регулировок, которые оно обеспечивает. Ниже приведено пошаговое руководство по регулировке реле давления.

Начальные шаги (относится ко всем типам регулировок)

Отключите воздушный компрессор от сети
Снимите крышку с реле давления

1.

В случае регулировки диапазона выполните следующие шаги после шагов 1 и 2 выше.

Найдите винт регулировки диапазона на реле давления.
Поверните винт регулировки диапазона по часовой стрелке, чтобы увеличить давление включения и давление отключения. Перемещение винта против часовой стрелки уменьшит оба давления. Как обсуждалось ранее в статье, это одновременно изменит как давление включения, так и давление отключения.

2. Шаги регулировки дифференциала

Выполните следующие шаги для регулировки дифференциала

Найдите дифференциальный винт на реле давления.
Чтобы увеличить давление включения, поверните дифференциальный винт по часовой стрелке. Чтобы уменьшить давление включения, поверните винт против часовой стрелки.

3. Шаги регулировки врезки и выключения

Найдите на реле давления как врезные, так и врезные винты.
Поверните винт включения по часовой стрелке, чтобы увеличить давление включения. Перемещение его против часовой стрелки уменьшит его.
Чтобы увеличить давление отключения, поверните винт отключения по часовой стрелке. Точно так же перемещение против часовой стрелки уменьшит уровень отключения.

Заключительные шаги (относится ко всем типам регулировок)

Запустите воздушный компрессор, чтобы проверить новые настройки.
Чтобы проверить новое давление отключения, дайте вашему воздушному компрессору поработать, пока он не достигнет установленного вами давления отключения. Вы можете проверить текущее давление на манометре вашего компрессора. Если двигатель компрессора останавливается при желаемом давлении, вы успешно сбросили новое значение давления отключения.
Для проверки давления включения сливайте компрессор до тех пор, пока оно не достигнет нового настроенного давления включения, которое вы установили. Двигатель компрессора запустится при новом давлении включения, если оно правильно настроено.

Осторожно: Если вы установите слишком высокое давление отключения, а воздушный компрессор будет работать без остановки, предохранительный клапан может сработать, или вы можете получить сгоревший двигатель.
