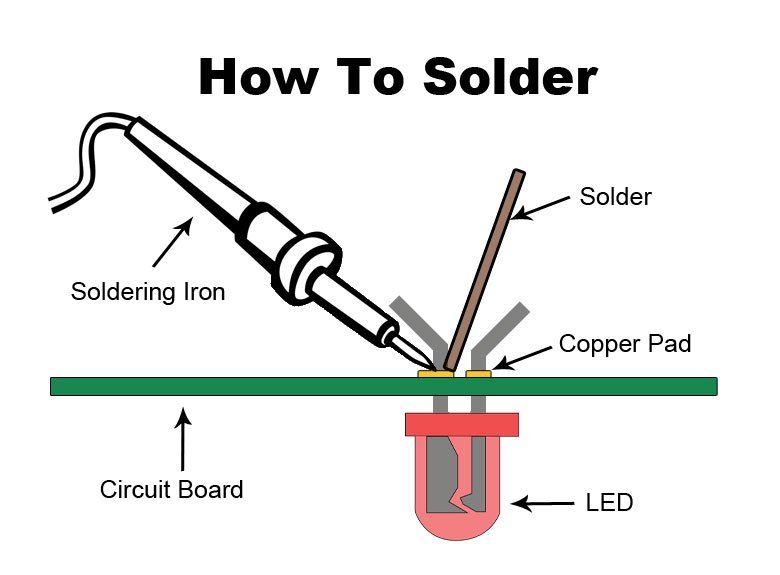

Как правильно паять провода паяльником
На первый взгляд пайка проводов может показаться достаточно простым делом, но на практике этот не столь затейливый процесс имеет ряд нюансов и тонкостей, без знания которых сложно правильно справиться с работой. То, насколько правильно и хорошо Вы справитесь с пайкой, во многом зависит от чистоты инструментом, правильного выбора материалов и прочих важных деталей.
Зачем нужен флюс и припой, и как их использовать?
Для пайки проводов требуется использование специального материала – припая, в роли которого, как правило, выступает какой-нибудь прочный, но легко поддающийся плавке материал. Если вы хотите качественно спаять провода, тогда лучше всего выбрать чистое олово.
К сожалению, его не так-то просто приобрести, да и цена на него велика, поэтому чистый материал можно заменить оловянно-свинцовыми сплавами. На самом деле, такой вариант не многим проигрывает чистому олову, так что можно смело паять провода таким материалом.
отдельно стоит упомянуть о флюсе. В этом случае речь идет о веществе, которое обладает противоокисляющими свойствами.
Для чего нужен флюс?
Он просто необходим, в противном случае провода в процессе пайки будут окисляться (терять свои свойства и разрушаться). Также следует учесть, что припой не подходит для металлических материалов без использования флюса. Начиная присматривать материалы для пайки, то быстро сможете обнаружить, что флюсов бывает огромное количество.
Некоторые из них не подходят для пайки проводов из-за наличия в составе кислоты. Вы не ошибетесь, используя в качестве средства против окисления проводов сосновую канифоль. Данный материал не является экзотическим, поэтому его достаточно легко найти.
Соблюдение чистоты
Очень большое значение имеет, в каком состоянии находится паяльник. Грязным жалом паяльника работать очень тяжело, так как припой будет плавиться под действием температуры, но к самому жалу приставать не будет.
Действовать следует так: обязательно следите за чистотой инструмента; постоянно чистите жало; перед началом работы нанесите на жало слой припоя.
По ходу работы на паяльнике будет появляться темный налет. Его необходимо счищать, в противном случае паять будет очень тяжело.
Помимо чистоты самого инструмента, не меньшее значение имеет чистота проводов, которые Вы собираетесь паять. Аккуратно зачистите провода, и уже после того, положив на канифоль, прогрейте с помощью паяльника. Только не перестарайтесь с нагревом.
Соединение проводов
Хорошо прогревая детали, внимательно следите за правильностью соединения проводов. Если нужно спаять два провода, тогда необходимо сначала сдавить и скрутить их с небольшим усилием, затем обработать соединение канифолью и тронуть горячим паяльником. Прогревшись, припой начнет течь и тем самым, заполнит собой все имеющиеся промежутки. Аккуратным образом распределите припой по месту соединения, только делайте это осторожно и равномерно.
5 секретов при работе с паяльником: проверьте свои знания
Практически у каждого мастера в домашнем хозяйстве есть такой полезный инструмент, как паяльник. Но не все знают, что посредством использования этого инструмента можно выполнять не только пайку. Есть небольшие секреты работы с паяльником, которые могут пригодиться каждому мастеру.
Содержание
- 1 Как припаять маленькую деталь, если слишком толстое жало у паяльника
- 2 Выпаять компоненты с помощью иглы от шприца
- 3 Использовать плоскогубцы вместо третьей руки
- 4 Вырезать из стекла кусок сложной формы при помощи паяльника
- 5 Резка пластика паяльником
Как припаять маленькую деталь, если слишком толстое жало у паяльника
Есть такие разновидности инструментов для пайки, жало у которых очень толстое. Казалось бы, что им нельзя паять детали небольшого размера, но это не так. Для этого необходимо немного преобразовать жало.
Взять медный провод с 1 жилкой длиной до 10 см.
Ножом снять с него изоляционный слой, удалив лаковое покрытие, используя отжиг либо острый нож. После этого плотно накрутить провод на жало паяльника, предварительно очистив его от нагара при помощи мелкой наждачной бумаги.
Кончик проволоки загнуть плоскогубцами. Длина нового тонкого жала не должна быть слишком большой. В противном случае жало будет перегреваться, и работать с ним будет сложно.
Напильником жалу можно придать необходимую форму (под небольшим углом). Новое жало готово к работе. Теперь его можно использовать для пайки небольших деталей.
Выпаять компоненты с помощью иглы от шприца
Для пайки микросхем не нужно приобретать дорогостоящие инструменты или новый паяльник. Сделать это можно приспособив имеющийся в хозяйстве паяльник простой медицинской иглой.
Для удобства углу следует заточить под углом в 90 или 45 градусов. Перед началом пайки иглу нужно надеть на выступающий носик микросхемы, а затем поднести к игле паяльник. После нагрева припоя поднести к игле паяльник, аккуратно проворачивая ее.
При этом иголка нагревается и постепенно входит в плату, освобождая от припоя ножку.
Такой простой способ способствует аккуратному выпаиванию микросхемы, которую впоследствии можно использовать еще раз.
Использовать плоскогубцы вместо третьей руки
Практически у каждого возникала ситуация, когда при пайке не хватает рук. Для этого можно приспособить плоскогубцы.
Для начала следует подобрать прочное и устойчивое основание, например, корпус от настольных часов. Просверлить в нем 3 отверстия для крепления гибких ножек. При помощи изоленты перемотать окончания ножек. Благодаря этому их можно просто, быстро и надежно закрепить в отверстиях основания.
Взять 2 крокодильчика и насадить на их металлические зубцы термическую усадку. Это необходимо для того чтобы предотвратить возможность повреждения рабочей поверхности металлическими зубцами.
Приклеить крокодилы к кончикам ножек. Для этого можно применять супер клей. Такую подставку можно использовать для крепления провода, лампочки, зажима для грифеля, припоя.
Вырезать из стекла кусок сложной формы при помощи паяльника
Для того чтобы вырезать из стекла фигуру сложной формы, не всегда практично использовать стеклорез. Для этого отличной подойдут паяльник и напильник.
На поверхности стекла начертить контур будущей фигуры. Возле одного края фигур напильником сделать борозду небольшой глубины. Отступив от нее 1,5 мм, нагреть стекло посредством использования паяльника. Нагрев не прекращать до тех пор, пока стекло не даст небольшую трещину.
Такие действия повторять, пока не будут отделены все контуры стекла от основного куска. Для того чтобы линия отреза была идеально ровной, рекомендуется использовать металлическую линейку, возле которой и нагревать стекло.
Резка пластика паяльником
При помощи паяльника можно быстро и просто разрезать пластик. Для этого нужно взять медную проволоку и снять с нее изоляцию. Затем обстучать проволоку молотком. Благодаря этому она станет практически ровной. Длина проволоки должна быт в пределах 2-3 см.
Отступив от одного края проволоки 1 см, сделать в ней отверстие. Ножовкой для работы по металлу немного ниже отверстия выполнить пропил в проволоке. Для удобства этой операции рекомендуется использовать тиски.
В готовый пропил вставить лезвие ножа, закрепив его небольшим винтом. Приспособление вставить в жало паяльника и включить его. Таким образом, готов горячий нож, при помощи которого можно резать пластик.
Паяльник можно применять не только для пайки, но также для резки пластика и стекла, выпаивания микросхем. Достаточно только немного доработать инструмент и применить фантазию.
Аккумуляторный паяльник | Портативная паяльная станция и аккумуляторы — CrossFirePower
Фильтры
- Для ДеУолта
Часто задаваемые вопросы о беспроводном паяльнике
Как узнать, что паяльник готов?
После включения устройства дайте ему нагреться в течение минуты или двух.
По истечении этого времени утюг должен быть достаточно горячим, чтобы течь при прикосновении к губке. Если этого не произошло, то подождите еще немного. Вы сможете сказать, когда паяльник готов к использованию. Однако будьте осторожны, чтобы не коснуться наконечника.
Как обеспечить безопасность при пайке?
Есть много вещей, которые нужно помнить при использовании паяльника. В целях безопасности нельзя прикасаться к элементу паяльника и держать чистящую губку влажной во время использования. Кроме того, всегда возвращайте паяльник на подставку, когда он не используется — никогда не кладите его на верстак, так как это может привести к ожогам. Наконец, не забывайте выключать устройство, когда оно не используется.
Почему жало паяльника почернело?
Лучше избегать нескольких распространенных ошибок при пайке, чтобы жало не почернело. Если вы обнаружите, что наконечник почернел после завершения проекта, это, вероятно, означает, что он окислился. Убедитесь, что вы вытерли наконечник и вернули его в держатель после завершения использования устройства.
Кроме того, убедитесь, что ваш паяльник не остается включенным слишком долго и не нагревается до очень высокой температуры.
Хотите узнать больше о паяльных станциях в Австралии? Свяжитесь с нашими экспертами в CrossFirePower сегодня.
Показаны 1 – 21 из 21 товаров
Посмотреть
Подробнее
Часто задаваемые вопросы о беспроводном паяльнике
Как узнать, что паяльник готов?
После включения устройства дайте ему нагреться в течение минуты или двух. По истечении этого времени утюг должен быть достаточно горячим, чтобы течь при прикосновении к губке. Если этого не произошло, то подождите еще немного. Вы сможете сказать, когда паяльник готов к использованию. Однако будьте осторожны, чтобы не коснуться наконечника.
Как обеспечить безопасность при пайке?
Есть много вещей, которые нужно помнить при использовании паяльника.
В целях безопасности нельзя прикасаться к элементу паяльника и держать чистящую губку влажной во время использования. Кроме того, всегда возвращайте паяльник на подставку, когда он не используется — никогда не кладите его на верстак, так как это может привести к ожогам. Наконец, не забывайте выключать устройство, когда оно не используется.
Почему жало паяльника почернело?
Лучше избегать нескольких распространенных ошибок при пайке, чтобы жало не почернело. Если вы обнаружите, что наконечник почернел после завершения проекта, это, вероятно, означает, что он окислился. Убедитесь, что вы вытерли наконечник и вернули его в держатель после завершения использования устройства. Кроме того, убедитесь, что ваш паяльник не остается включенным слишком долго и не нагревается до очень высокой температуры.
Хотите узнать больше о паяльных станциях в Австралии? Свяжитесь с нашими экспертами в CrossFirePower сегодня.
Фильтры
- Для ДеУолта
Круглосуточная поддержка 7 дней в неделю
Просто напишите нам, если вам нужна помощь.
Политика лучшей цены
Гарантия лучшей цены в Интернете.
Большинство предлагаемых продуктов
Рабочая лампа, паяльник, пистолет для горячего клея, аксессуары и т. д.
Популярные виды и виды использования паяльника
В паяльнике используются высокие температуры, обычно генерируемые электричеством, для нагрева металлических сплавов до точки плавления, что позволяет оператору соединить два куска металла друг с другом. Этот соединительный металл, обычно изготавливаемый из олова, называется припоем. Паяльники нагревают припой, вызывая плавление сплава, который затем охлаждается и соединяет два куска металла друг с другом.
Когда этот припой остывает и затвердевает, он действует почти так же, как клей. Результатом пайки является постоянное соединение между частями, называемое паяным соединением. Одним из наиболее распространенных инструментов для создания этого металлического соединения является паяльник, применение которого разнообразно и разнообразно: от декоративно-прикладного искусства до изготовления печатных плат.
Существует три основных типа пайки: мягкая пайка, твердая пайка и пайка твердым припоем. Однако тепла, используемого обычным паяльником, достаточно только для мягкой пайки. Этот процесс использует более низкие температуры, между 194-842°F (90-450°C). Однако обычно паяльники используются только для припоя, который плавится при температуре 752°F (400°C) или ниже.
Мягкая пайка нагружает соединяемые детали в наименьшей степени по сравнению с любым другим методом пайки, но она не обеспечивает прочных соединений, поэтому непрактична для приложений, требующих, чтобы металл выдерживал нагрузку. Чтобы сделать более прочные соединения, необходимо использовать что-то, что нагревает металл до более высокой температуры, например, паяльник или горелку.
Популярные области применения паяльников Паяльники используются в различных коммерческих, промышленных и бытовых целях. Эти инструменты также распространены для таких профессий, как электрики, ювелиры, слесари и другие мастера.
Некоторые типичные области применения паяльника включают:
- Ремонт автомобилей: Используется в основном для заполнения неровных пространств и сглаживания шероховатых поверхностей. кузов транспортного средства.
- Печатные платы: Одно из наиболее распространенных применений паяльника связано с электронными печатными платами, которые требуют металлического сплава для создания электрического тока при соединении схем на плате.
- Домашние работы: Домовладельцы могут использовать паяльник для многочисленных домашних ремонтных работ.
- Электромонтажные работы: Электрики часто используют паяльник для сращивания проводов, а также для приваривания проводов к панели управления или электрическому терминалу.
- Ювелирные изделия: Используя припой с высоким содержанием серебра, ювелиры, как правило, используют паяльники со сменными наконечниками, так как их работа требует большой точности.
- Металлические желоба: Чтобы сделать желоба герметичными, во время установки металлические желоба часто припаивают.
- Сантехника: Хотя для крупных сантехнических работ обычно требуется горелка, в некоторых ситуациях, например, при работе в ограниченном пространстве, лучше использовать паяльник; для повышения безопасности сантехники также используют бессвинцовые припои для соединения труб.
- Кровля: Паяльники с более широким наконечником используются для определенных типов металлической кровли, а при установке водосточных желобов они также используются для наружной гидроизоляции кровли, чтобы предотвратить попадание дождя внутрь наружных стен.
- Витражи и мозаика: Припой скрепляет витражи и некоторые виды мозаики, для чего обычно требуется более мощный 100-ваттный паяльник, а также шлифовальный станок и стеклорез.
- Вакуумные трубки: Используется для изоляции деталей и формирования герметика, помогает при пайке при изготовлении почти вакуумных устройств, позволяющих электричеству проходить через вакуумные трубки.
Поскольку паяльник можно использовать по-разному, операторы используют этот инструмент по-разному в зависимости от области применения. Например, при пайке ювелирных изделий, несмотря на то, что горелка с открытым пламенем обеспечивает более высокие температуры, это также можно сделать с помощью паяльника, что позволяет выполнять более тонкие операции. Кроме того, существуют различные методы, которые можно использовать и которые зависят от типа изготавливаемых украшений.
Использование паяльника в ювелирных изделиях включает:
- Изгиб меди, серебра и других металлов для формирования колец.
- Изготовление звеньев для замков путем пайки изогнутых проволок.
- Спайка нескольких звеньев для изготовления ожерелий или браслетов.
Обычная задача, выполняемая электриками и домашними мастерами с помощью паяльника, заключается в соединении проводов.
Полезно иметь устройство, которое часто называют «третьей рукой помощи», для удержания кабелей во время работы. Эта третья рука помощи состоит из зажимов типа «крокодил» для скрепления проводов, утяжеленного основания и металлических рычагов. В качестве альтернативы можно использовать пару плоскогубцев.
- Снимите изоляцию с концов двух проводов, обнажая металлические нити.
- Скрутите нити вместе, чтобы они переплелись в единое целое.
- Прикоснитесь жалом паяльника к каждому проводу, нагревая их. Этот процесс называется лужением проводов.
- Наносите припой до тех пор, пока проволока не пропитается им, покрывая все нити, но не настолько, чтобы проволока стала слишком жесткой. Это позволяет теплу распространяться по нитям, что облегчает пайку.
- Соединяйте провода механически, чтобы их соединял не только припой. Для этого намотайте один провод на другой, оставив достаточно места для наматывания вторичного провода на первичный.
- Нагрейте провода в местах их механического соединения при нанесении припоя. Заполните все пространства достаточным количеством припоя, чтобы образовалось надежное соединение, через которое может проходить электричество.
- После подключения наденьте термоусадочную трубку, чтобы изолировать провода, защищая их от внешних воздействий. Эта трубка сжимается при воздействии тепла, а затем плотно прилегает к проводке, образуя защитное и облегающее покрытие.
Заполните все пространства достаточным количеством припоя, чтобы образовалось надежное соединение, через которое может проходить электричество.Пайка компонентов на печатную плату также обычно выполняется с помощью паяльников.

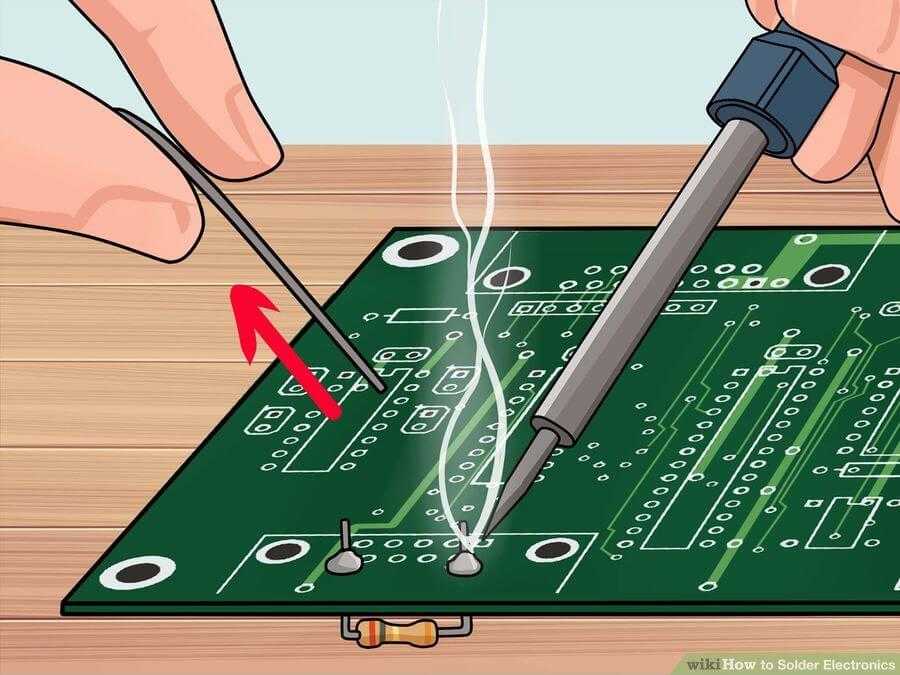

- Начните с самых высоких компонентов, припаивая соединительные провода в последнюю очередь.
- Поместите сквозные компоненты в правильные отверстия, убедившись, что они плотно прилегают к плате.
- Немного согните компонент, чтобы он оставался неподвижным.
- Нагрейте паяльник и, как только он достигнет необходимой температуры, коснитесь контактной площадки, чтобы нагреть как металл компонента, так и контактную площадку. Правильная температура имеет жизненно важное значение, так как слишком высокая температура может повредить плату и компоненты, а слишком низкая температура не создаст соединения, достаточного для выполнения электрического соединения.
- Нанесите припой так, чтобы он обтекал компонент в жидкой форме, используя достаточное количество, чтобы сделать прочные соединения без зазоров, но не настолько много, чтобы образовался избыток припоя.
- Проведите паяльником прямо вверх от припаиваемой детали, в результате чего паяное соединение должно иметь форму конуса.
- Проверить стык, убедившись, что он блестит, припоя использовано не слишком много и нет зазоров.
- Если паяное соединение удовлетворительное, отрежьте лишнее от компонента над соединением.
Паяльники играют важную роль в изготовлении витражей и других подобных поделок.
- Перед пайкой убедитесь, что стекло чистое и детали хорошо подходят друг к другу.
- Нанесите медную фольгу на края стекла, так как фольга не прилипает к стеклу. Фольга должна быть гладкой, чтобы припой растекался по ней равномерно.
- Нанесите немного флюса и пропаяйте каждое соединение, чтобы оно удерживалось на месте.
- Соедините все швы слоем флюса, чтобы покрытие было легким и ровным, но не достаточным для покрытия всей фольги.
- Припой примерно в четверти дюйма (6,4 мм) от края детали.
- Слегка коснитесь нагретым паяльником подачи припоя и медной фольги.
- Проведите паяльником и припоем вдоль шва фольги.
- Работайте медленнее и используйте больше припоя, если шов выглядит плоским. Если припой начинает проливаться на стекло, двигайтесь быстрее.
- После того, как вы закончите с первой стороной, аккуратно переверните, удерживая края посередине.
- Используйте небольшое количество флюса, а затем припаяйте другую сторону.
- Залужите внешние края, чтобы придать им законченный вид, убедившись, что медная фольга полностью покрыта припоем.
Варианты пайки цветного стекла включают использование припоя с твердым сердечником, а не со смоляным или кислотным сердечником. Кроме того, лучше не нагревать какое-либо место слишком долго, так как это может привести к растрескиванию или разрушению стекла.
M. M. Newman Corporation предлагает несколько типов паяльников, включая стандартные и миниатюрные модели производства Antex. У нас также есть наконечники и другие аксессуары для каждой модели. Использование варьируется в зависимости от их мощности и других характеристик.
Стандартные и миниатюрные паяльникиСтандартные паяльники Antex с более прочными ручками, обеспечивающими лучшую опору для пальцев, позволяют оператору приближаться к заготовке, улучшая контроль при пайке. Предлагая превосходную тепловую эффективность, они особенно хорошо подходят для пайки более объемных деталей.
Стандартные паяльники в наличии:
- В стандартном паяльнике CS 17 Вт используются жала серии 180 с температурой жала до 700-750°F (371-399°C) с легкой и удобной конструкцией.
- В стандартном паяльнике XS мощностью 25 Вт используются жала серии 50, температура которых достигает 399–427 °C (750–800 °F), что хорошо подходит для крупных компонентов.
- 12-вольтовый автомобильный ремонтный комплект, промышленный паяльник, используемый для аварийного ремонта, включает 15-футовый (около 4,6 м) шнур с зажимами типа «крокодил» для подключения к 12-вольтовой автомобильной или морской батарее.
Миниатюрные модели Antex быстрее нагреваются, имеют более холодные ручки и более быстрое восстановление.
Миниатюрные паяльники в наличии:
- Миниатюрный паяльник модели M мощностью 12 Вт использует жала серии 140, которые хорошо подходят для доработки термочувствительных компонентов и пайки миниатюрных электронных прототипов, а также обеспечивают оптимальную тепловую эффективность. который нагревает наконечники до 600-650°F (около 316-343°C).
- Миниатюрный паяльник модели C мощностью 15 Вт использует жала серии 140 и идеально подходит для приложений, требующих более сильного нагрева, таких как точное прототипирование электронных устройств, сборка и обработка; он нагревает наконечники до 665-700°F (около 350-370°C).
- Миниатюрный паяльник модели G мощностью 18 Вт использует жала серии 140, обеспечивающие самую высокую мощность и самую прочную конструкцию среди всех доступных миниатюрных паяльников; температура наконечника достигает 700-750°F (около 370-398°C).
Доступные типы насадок и аксессуаров:
- Жала серии 180 для стандартных моделей паяльников CS, TCS, SD и TC50 отличаются прочностью и большей проводимостью при более высоких температурах; они рекомендуются для приложений, требующих наконечников, которые изнашиваются дольше.
- Жала серии 50 для стандартных моделей паяльников XS и MLXS-12 идеально подходят для более интенсивной пайки.
- Жала серии 140 для моделей миниатюрных паяльников M, C, G и TC25A имеют многослойную конструкцию, обеспечивающую прочность и проводимость при более высоких температурах.
