Технология спайки проводов без паяльника: способы и методы

Содержание

• 1 Как сделать самодельный прибор для пайки?
• 2 Необходимый инструмент
• 3 Лужение без паяльника
• 4 Пайка проводов без использования паяльника
• 5 Пайка посуды или емкостей
• 6 Пайка с использованием пасты
• 7 Пайка фольгой

Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

Содержание

1. Как сделать самодельный прибор для пайки?
2. Необходимый инструмент
3. Лужение без паяльника
4. Пайка проводов без использования паяльника
5. Пайка посуды или емкостей
6. Пайка с использованием пасты
7. Пайка фольгой

Как сделать самодельный прибор для пайки?

Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т. д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

Еще один доступный способ изготовления самодельного паяльника представлен на видео.

Необходимый инструмент

Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

• плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
• напильник, надфиль;
• наждачная бумага;
• нож, ножницы;
• кисть.

Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Пайка проводов без использования паяльника

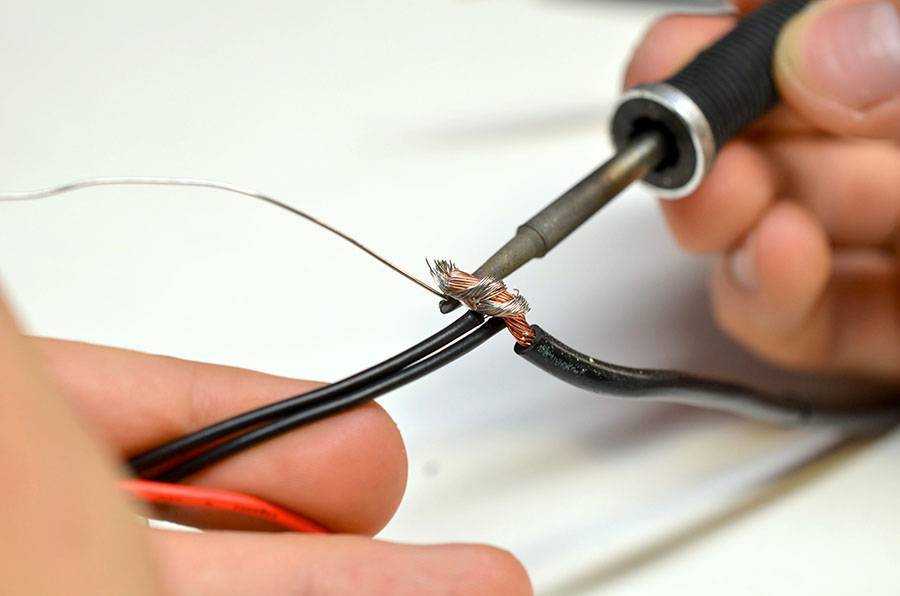

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Пайка посуды или емкостей

Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

Пайка с использованием пасты

Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

Пайка фольгой

Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

Как припаять без паяльника: обзор способов

Инструмент

22.03.201617.09.2016 shishkin 1 Комментарий

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

• оловянный припой;
• канифоль;
• паяльная паста;
• кусок ткани;
• источник огня;
• нож;
• стальная ёмкость;
• плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению — им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой — около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся  весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом — не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

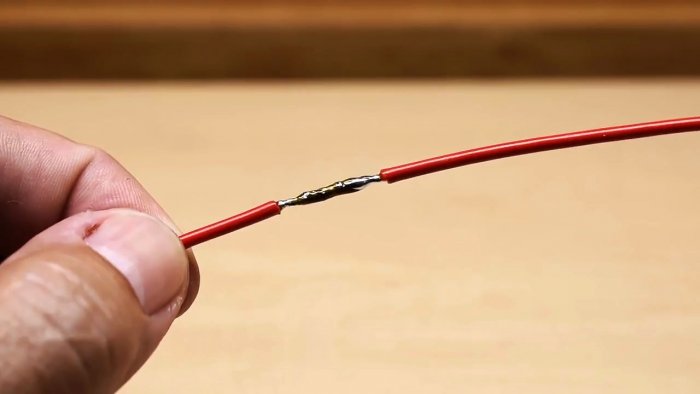

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

[ads-pc-1][ads-mob-1]

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

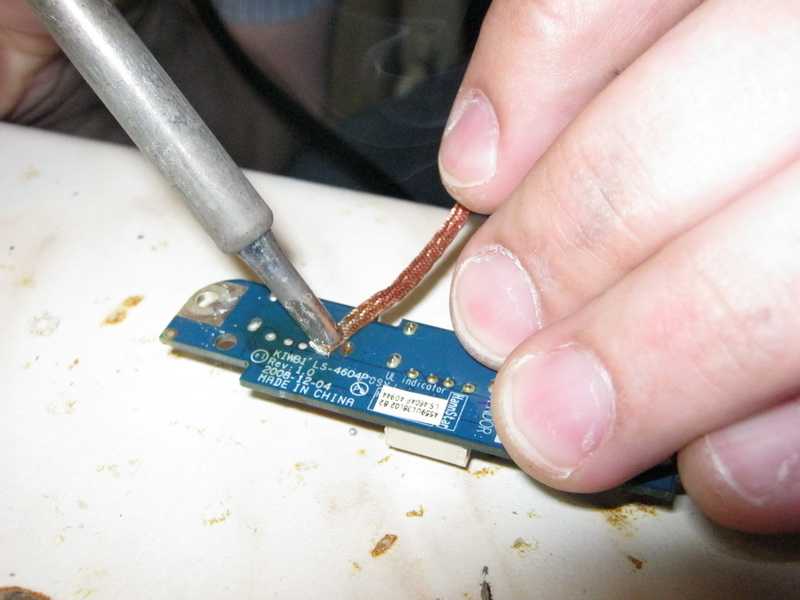

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

• автогенная зажигалка;
• плоскогубцы;
• скрепка;
• кисточка;
• плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого — медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка — её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня — это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Как паять без паяльника [3 способа эссе]

Манодж Кумар Рагхав

В этой статье мы научимся паять без паяльника. Пайка является важным навыком. Паяльник — распространенный инструмент для пайки двух металлических соединений с помощью припоя. Работа с электроникой заставит вас осознать важность паяльника.

Тем не менее, паяльник является обязательным инструментом, используемым для пайки электроники. Иногда у вас может не быть паяльника под рукой, или вы не хотите покупать новый паяльник для простого ремонта электроники.

В другом сценарии рассмотрим ситуацию, когда у вас есть паяльник, но нет доступа к электричеству. Итак, мой вопрос: как паять без паяльника? Я знаю, что паять без паяльника сложнее, но не невозможно.

Существует множество приемов и инструментов, а также почти любой тип источника тепла, с помощью которого можно выполнять паяльные работы. Итак, давайте поговорим о том, как паять без паяльника в этой статье.

Обязательное предупреждение о безопасности

Процесс пайки без припоя Утюг предполагает тесную работу с открытым пламенем для выполнения ваших задач по пайке. Такой тип является более древним подходом к пайке. Поэтому я предлагаю более осторожно выполнять такие задачи с открытым пламенем.

Сдерживать огонь — хорошая идея, и не раздувать его слишком сильно. Предположим, это сделали младшие инвалиды ответственные взрослые рядом с этим местом. Я предлагаю вам не носить свободную одежду и избегать длинных волос. При необходимости длинные волосы можно связать резинкой.

Получение источника тепла

Поскольку у вас нет паяльника, вам нужен соответствующий источник тепла для нагрева различных металлов и самой пайки. Это простое занятие, потому что вам нужно учитывать множество источников тепла. В данном случае мы будем рассматривать открытое пламя.

Помните, что источнику тепла нужен припой до точки плавления. В противном случае этот процесс не будет работать. В типичном сценарии точка нагрева должна обеспечивать температуру от 200 до 370 градусов Цельсия.

Как паять без паяльника

1. Паять прямым нагревом проводов

Это самый простой вид пайки без паяльника. Этот тип пайки соединяет провода, нагревая их напрямую. Он не требует никакого паяльного инструмента.

Теперь припой должен плавиться и медленно образовывать более тонкий слой. В качестве источника тепла можно использовать свечу или зажигалку. Если он не тает, вы можете увеличить огонь, пока это не произойдет. Будьте терпеливы, потому что провода слишком горячие. Кроме того, убедитесь, что он достаточно нагревается до температуры, превышающей его температуру плавления. Мне не нужна холодная пайка, потому что это дефект.

Теперь возьмите две проволоки и скрутите их концы вместе, сделав несколько оборотов. Убедитесь, что оба провода зачищены, чтобы удалить изоляционные части, и туго скрутите их. После этого я нагреваю концы проводов в течение примерно 20 секунд и наношу припой напротив оголенных проводов. Мы были осторожны, чтобы не пытаться нанести припой на непосредственно нагретую область, потому что это могло бы создать химический осадок.

После того, как у вас будут хорошие металлические паяные соединения, внимательно осмотрите их и отрежьте непропаянную часть оголенного провода припоя. Места пайки рекомендуется изолировать с помощью любой радиаторной трубки или изоленты.

2. Найдите немного металлолома для использования в качестве паяльника

3. Создайте паяльник для использования с небольшим источником тепла, таким как свеча или зажигалка

4. Создайте паяльник для использования с значительный источник тепла, например, открытый огонь

Заключение

Как соединить многожильные медные провода без пайки

Отказ от ответственности: я обычно подключаю 12 В постоянного тока, эти советы не предназначены для высоковольтных сетей переменного тока.

Итак, у вас есть свой проект, может быть, это автомобиль или кафе-рейсер, как у меня, и вы хотите сделать с ним все эти крутые штуки. Может, поставить новые фары, новый спидометр.

Что ж, если вы хотите делать все эти классные штуки, вы должны сначала знать основы.

Я был немного смущен, когда понял, что понятия не имею, как наматывать медные провода. не мог обмотать провода чистым и прочным способом. Я тоже понятия не имел, что такое пайка и обжимка.

Вот что получится в следующих нескольких статьях, соединяющих провода вместе!

В этой статье я покажу вам несколько распространенных методов соединения проводов, которые можно использовать для соединения прочных и проводящих проводов. Я смогу проверить прочность каждого из моих соединений, чтобы показать вам, какое из них имеет наибольшую долговечность.

Что означает соединение проводов?

 Сращивание проводов — это процесс соединения двух или более кусков провода в один проводник. Этот процесс делается для того, чтобы ток мог течь по всей длине провода.

Существует несколько способов сращивания медных проводов без пайки, с помощью пайки и обжима.

Причины не использовать пайку?

 Обычной причиной отказа от пайки является то, что провод подвергается движению или вибрации. Пайка делает соединение более хрупким, поэтому существует риск того, что оно может сломаться в положении, когда оно подвергается частым движениям. В этих случаях хорошим решением является скручивание медных проводов вместе или обжимка.

Во-первых, несмотря на то, что вы можете прочитать в Интернете, это не конец света, если вы не используете пайку. Конечно, пайка обеспечит более прочное соединение с лучшей проводимостью, но бывают случаи, когда вы не хотите использовать пайку или это нецелесообразно.

Интернет полон субъективных мнений. Один блог может сказать, что вы всегда должны паять, в то время как другой ютубер скажет, что это действительно «не имеет значения, просто накиньте на него изоленту и идите дальше». Ответ где-то посередине.

Инструменты, необходимые для сращивания проводов

Вот список инструментов, которые вам понадобятся для выполнения работы:

• Медный провод
• Инструмент для зачистки проводов (или лезвие)
• Тепловые трубки или изолента.
• Зажигалка или термопистолет (при использовании термоусадки)
• Плоскогубцы (дополнительно)

Как снять изоляцию с провода?

 Самый простой способ зачистки проводов — использовать набор инструментов для зачистки проводов или многофункциональные кусачки. Эти инструменты отлично подходят для быстрых и предсказуемых результатов.

Прежде чем мы сможем начать соединение проводов, нам нужно зачистить концы, чтобы открыть медь. Вот четыре способа снятия изоляции:

• Инструмент для зачистки проводов (предпочтительно)
• Многофункциональные кусачки (предпочтительно)
• Плоскогубцы
• Острое лезвие

Если у вас твердая рука, вы можете использовать острое лезвие или плоскогубцы, чтобы разрезать изоляцию и снять пластик рукой или набором инструментов. плоскогубцы. Это личное предпочтение, но я предпочитаю не использовать эти методы, так как легко разрезать медные жилы и снизить эффективность соединения.

Метод №1: соединение Western Union/Lineman

1. Отрежьте примерно дюйм изоляции от ваших проводов
2. Плотно скрутите концы каждого провода
3. Наденьте термоусадку на один из проводов
4. Согните каждый провод под углом 90 градусов и замкните
5. Оберните каждый провод вокруг другого три раза
6. Обрежьте все лишние жилы
7. Нанесите трубку из теплоизоляционного материала


Несмотря на то, что этот метод подходит для большинства ситуаций, для многожильных медных жил он не так прочно сращивается, как описанные ниже методы Interweave или Racecar. Этот метод лучше всего подходит для комбинации пайки и одножильного провода. Фактически, это метод, выбранный НАСА.

Я обнаружил, что для того типа проводов, который я использовал, я предпочитаю сращивание с переплетением, а не сращивание обходчика, которое находится рядом.

Метод № 2: Сращивание с переплетением

Я называю этот метод сращиванием с переплетением. Я обнаружил, что это прочное и чистое соединение, что является отличным способом соединения многожильного медного провода без припоя.

Как сделать переплетение:

1. Скрутите примерно одну треть длины оголенного провода от основания изоляции.
2. Нанесите термоусадку на один из проводов.
3. Разверните веером оставшиеся медные жилы на каждом проводе.
4. Переплетите пряди.
5. Скрутите концы нитей вместе, чтобы получился узор в виде буквы «Х».
6. Оберните оставшуюся часть меди вокруг другой не менее 3 раз.
7. Обрежьте лишнюю медь.
8. Наклейте термоусадку или изоленту.

Чтобы сделать это соединение еще более прочным и проводящим, припаяйте место соединения перед термоусадкой.

Метод №3: Поворот гоночного автомобиля

Благодарим Steveston Motor Co за этот удобный метод.

Это еще один отличный метод для прочного соединения, но он требует дополнительного сгибания проводов, поэтому он подходит для проводов меньшего диаметра (большего сечения).

1. Отрежьте чуть больше дюйма изоляции
2. Скрутите жилы каждого провода, чтобы получилась одна жила
3. Сложите два взаимосвязанных провода пополам
4. Сложите провода параллельно основному проводу
5. Нанесите термоусадку

Несколько советов, как это сделать. Я использую проволоку 16 калибра, и результаты были в порядке. Убедитесь, что вы выбрали правильный размер термоусадки, и рассмотрите возможность добавления дополнительного силикона в термоусадочную трубку, чтобы сделать ее водонепроницаемой.

Можно ли использовать изоленту для оголенных медных проводов?

Общий вопрос, который возникает, когда мы находимся на этапе изоляции провода, заключается в том, можно ли изолировать оголенные медные провода.

Да, но используйте зарекомендовавший себя бренд с высокими тепловыми свойствами. Изоляционную ленту лучше всего использовать в качестве решения для покрытия небольших трещин и повреждений изоляции провода. Технику нанесения также важно учитывать при обмотке провода изолентой, чтобы она не оторвалась в будущем.

Поскольку изоляционная лента менее долговечна, я всегда использую термоусадку для изоляции проводов при соединении медных проводов.

Результаты: какое соединение лучше?

Лично я предпочитаю соединение Interweave. По нескольким причинам.

В моем тестировании метод Racecar оказался немного более сильным соединением, когда я действительно тестировал разрыв провода. Тем не менее, соединение Interweave было очень прочным.
