пошаговый инструктаж и разбор нюансов

Содержание [клик]

Медные трубы используются гораздо реже, чем металлопластиковые или полипропиленовые. Но благодаря набору отличных технических характеристик – теплопроводности, антикоррозийной и биологической стойкости – они присутствуют в системах водоснабжения, отопления и кондиционирования воздуха.

Сортовой прокат из меди стоит дорого, но вы можете сэкономить на монтажных расходах. Например, пайка медных труб газовой горелкой доступна всем, кто хочет самостоятельно модернизировать систему или сделать ремонт. Мы расскажем, как производятся паяные соединения, дадим правила их выполнения.

Характеристики процесса пайки меди

Суть пайки заключается в плотном соединении двух элементов медного трубопровода за счет нагрева и плавления связующего материала – припоя.

После охлаждения оловянный сплав образует надежную неразборную конструкцию, которая в дальнейшем будет использоваться для транспортировки теплоносителя, холодной воды и хладагента.

Процесс пайки медных труб при установке водонагревательного оборудования. Нагрев осуществляется переносной газовой горелкой, в качестве припоя используется оловянная проволока

В быту обычно применяется низкотемпературная сварка, или другими словами, при которой температура пламени газовой горелки не превышает 450 ° С. Для этого применяется сварка с низкой температурой плавления. И максимальным диаметром трубы не более 110мм.

Мягкая капиллярная пайка подходит для оборудования водоснабжения и отопления, но не используется для транспортировки газа.

Необходимые инструменты и материалы

Чтобы соединения труба к трубе или фитинги были герметичными и не теряли своих характеристик со временем, необходимо использовать специальные инструменты и материалы от проверенных производителей.

Инструменты, которые следует постоянно использовать при сборке трубопроводов из медных труб, рекомендуем покупать на специализированных рынках, а товары из китайских интернет-магазинов сгодятся для разовой работы.

Самый маленький комплект для капиллярной пайки включает ряд принадлежностей.

Фотографии из Материал трубы должен содержать не менее 99% меди. Отожженные трубы обычно продаются в бухтах длиной 25 или 50 м, а неотожженные – наборами по 3 или 5 м. Для работы по дому обычно покупают ручной инструмент, который начинается с газового баллона, заполненного пропан-бутаном. Работать удобнее, если предусмотрены пьезоподжиг, газовый подогрев, регулировка пламени. При разделении трубы на элементы обычной пилой или лобзиком рез получается неровным. Труборез гарантирует точность, чистоту, отсутствие складок, с помощью развертки-калибратора можно увеличить диаметр на конце трубы. Развальцовка труб используется при соединении без использования стыков. Станок для снятия фаски используется для подготовки обрезанных труб, чтобы очистить края от заусенцев, сделать поверхность металла более гладкой и однородной, а также усадить кромку. Дом обычно выполняется оловом . Лучшими добавками к олову считаются серебро и медь, но также используются сплавы с сурьмой и висмутом. Перед соединением медных элементов точки контакта смазываются жидким или пастообразным флюсом, что обеспечивает равномерное распространение припоя на участке пайки. Также понадобится губка или наждачная бумага – для наружной обработки и тряпка – для удаления лишнего потока Медные трубы необходимого диаметра Регулируемая газовая горелка Труборез для отрезных элементов Расширитель бесфрикционного соединения Фаска для снятия металлического слоя сверху Припой для капиллярной пайки Флюс или паста для обработки внутренней поверхности меди

Для удобства использования горелки иногда используют тиски, если процесс сварки ведется на столе или верстаке.

При соединении элементов уже установленного трубопровода все действия производятся только вручную. Обычно в одной руке держат горелку, а в другой паяют

Вместо ручной щетки вы можете использовать отвертку, чтобы быстро и эффективно очистить внутреннюю часть трубки.

Подробная инструкция по пайке медных труб

Чтобы набить руку, рекомендуется потренироваться на ненужных кусках трубки. К серьезным работам следует приступать, когда отработаны все навыки: аккуратно вырезать деталь, правильно обработать, использовать газовую горелку. Процесс сварки можно разделить на 6 этапов.

Шаг n. 1 – нарезать кусочки

Если вам нужно заменить кусок трубопровода или полностью собрать водопроводную / отопительную систему, вам понадобятся отрезки медных труб разной длины. Материал режется с помощью трубореза для медных труб, критерии выбора которого будут представлены в статье, которую мы рекомендуем.

Обычно они соединяются тройниками, уголками, стыками. Кроме того, используется колоколообразный метод, при котором один фрагмент вставляется в другой с расширяющимся концом.

С помощью маркировочного материала – рулетки и маркера – измеряем длину деталей для трубопровода. Каждый миллиметр имеет значение, поэтому давайте попробуем произвести максимально точные расчеты

Затем берем труборез и разрезаем трубу на фрагменты необходимой длины. Если вы работаете на столе, вы можете использовать электрический труборез или ручную модель с большим диапазоном ускорений. Для работы в ограниченном пространстве, например, у стены, подходит только компактный ручной инструмент.

Доступны удобные варианты роликов со стальными лезвиями. Пользоваться ими просто: нужно поставить труборез сбоку на заранее обозначенную точку резания, зафиксировать храповым механизмом, а затем повернуть инструмент вокруг трубы.

Если труборез выбран правильно, т.е для тонкостенной меди, концы трубы в месте среза не деформируются, а будут плоскими, а не тупыми

Советуем не вырезать сразу все фрагменты – возможно, в процессе сварки трубопровод сдвинется, изменив его конфигурацию и длину некоторых деталей придется изменить.

Шаг n. 2: удалите и разверните ломтики

Сцепление металлических частей и равномерное распределение припоя для пайки меди гарантируются только тогда, когда область соединения очищена как можно более эффективно.

Для этого обрабатываем оба прилегающих друг к другу фрагмента как изнутри, так и снаружи:

• Сначала снимите фаску, чтобы уменьшить толщину металла и подготовить кромку к сварке. Почему мы используем инструмент для снятия фаски: небольшой цилиндрический инструмент.
• Если два участка трубы соединены напрямую, мы увеличиваем диаметр края отломка специальным приспособлением – расширителем.
• Затем берем металлическую кисть и прорабатываем внутреннюю часть.
• Очищаем внешнюю сторону зеркала мелким воском или металлической губкой.

Очищенная и обезжиренная зона детали также визуально отличается.

Образец сварной медной трубки: на конце зачищены заусенцы, поверхность отполирована. Обычно при соединении двух частей одна из них имеет внешнюю чистую сторону, другая – внутреннюю – на стыке

Если используется соединение или уголок, перед сваркой необходимо подготовить оба конца, все три для тройника.

Шаг n. 3 – приложение потока

Для соединения медных труб отопления или водоснабжения используются различные виды флюсов и паст. Их основная цель сварки – обеспечить полное заполнение зоны сварного шва сварным швом, подготовив металл и очистив его от окислов.

Густую пасту или гель наносить удобнее, чем жидкую струю. Густое и вязкое вещество более равномерно распределяется по поверхности металла и не капает

Состав потока может быть разным. Функции очистки обычно выполняет хлорид цинка, соляная или борная кислота. Кислородная защита обеспечивается наличием канифоли, воска или смолы.

Жидкие растворы продаются в тубах, а пасты продаются в небольших пластиковых баночках. Обычно для нанесения состава прилагается кисточка, если ее нет, можно купить в канцелярском магазине любой альтернативный вариант – для клея или для краски.

Процесс нанесения довольно прост: вам нужно окунуть кисть в пасту и нанести тонкий слой, но заполняя всю площадь стыка, на поверхность тюбика

считается ошибкой наносить толстый слой: при тесном контакте излишки пасты выдавливаются, ее еще нужно удалить.

Шаг n. 4 – соединение деталей

При соединении двух частей трубы или фитинга и трубы поток обычно подается на край вставляемой части внутрь. Второй элемент обрабатывать флюсом нет смысла: при соприкосновении он будет равномерно распределяться по обеим смежным поверхностям.

Поворачиваем детали относительно друг друга так, чтобы паста распределилась по площади контакта, затем вышедший лишний раствор убираем тряпкой.

Перед сваркой на поверхности металла не должно быть флюса или пасты, иначе сварка будет распространяться не в пространство между деталями, а в обратном направлении – по трубе

После завершения подключения необходимо как можно скорее спаять медные трубы. Подготовленные детали не рекомендуется оставлять надолго, чтобы паяльная паста не потеряла своих качеств.

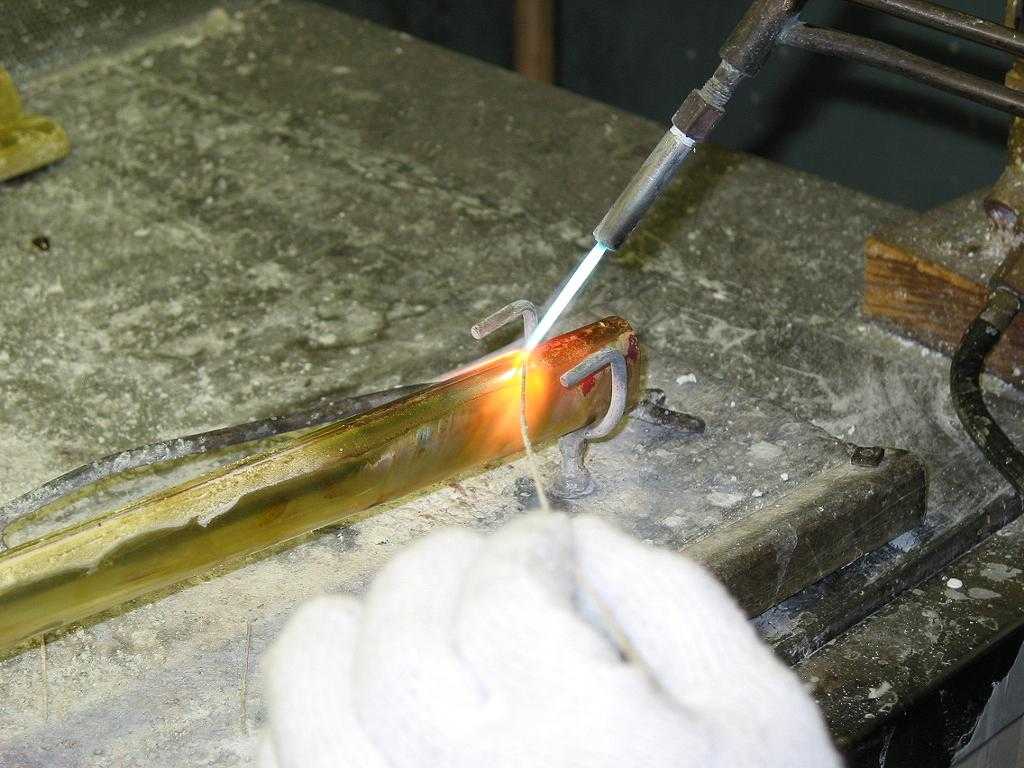

Шаг n. 5 – капиллярная пайка

При сборке медных трубопроводов отопления и водоснабжения применяется низкотемпературная капиллярная сварка, в результате выбирается низкотемпературная сварка.

Процесс сварки происходит в следующем порядке:

• включить газовую горелку;
• направить пламя в сторону стыка;
• перемещать поток пламени по всей поверхности рабочей зоны, чтобы обеспечить равномерный прогрев;
• когда детали нагрелись до температуры плавления припоя, вносим его в пространство и прикасаемся к нему в нескольких местах, чтобы он полностью заполнил пространство между деталями.

При правильном выполнении всех действий пайка после остывания должна образовывать прочное герметичное соединение. Снаружи это выглядит как шов другого цвета.

Низкотемпературное паяное соединение должно остыть естественным путем. При остывании детали лучше не двигать, но можно аккуратно удалить еще не остывший излишек припоя мокрой тряпкой

Очень важно умение пользоваться горелкой, вовремя ее включать и выключать. Как только нагретый припой начнет проникать в зазор, его лучше удалить, чтобы не перегреть детали.

Если вам кажется, что припой перестал плавиться и вам нужно повысить температуру, снова переместите горелку. Проверить прочность и герметичность соединения можно только после того, как детали полностью остынут.

Шаг n. 6 – обработка швов

Опытные мастера обычно свободно владеют техникой соединения медных труб и выполняют ее буквально за минуту. При этом они касаются сварного шва только в одном месте, после чего он растекается по площади стыка и не выступает из-под верха.

Но на практике, особенно у новичков, чаще сварной шов остается, образуя рубцы внутри и снаружи. Внутренние также могут вызвать отложения, а внешние не выглядят эстетично, поэтому их необходимо удалить.

Очистку можно производить наждачной бумагой, металлической щеткой или металлической щеткой, те же элементы, что и при подготовке сварного шва.

Если удалить застывший сварной шов, поверхность деталей и участок шва будут гладкими. Узнать место шва можно только по цвету, так как шов обычно имеет серебристый оттенок

После последних штрихов – очистки зоны сварки – работа считается законченной. Вы можете перейти к следующему подключению.

Консультации опытных мастеров

Каждый этап сварки сопровождается соблюдением ряда правил, небольших, но важных нюансов. Их уважение напрямую влияет на результат работы.

Фотографии из Чтобы не получить травмы и не обжечься, рекомендуется работать в защитной одежде: обязательно использовать перчатки, толстую куртку и брюки, при сварке – защитные очки или маску. Не рекомендуется при таком серьезном мероприятии, как трубопровод приспособление, использовать самодельные приспособления: ножи, пилы, молотки… Лучше использовать профессиональный инструмент. На сборку больших труб уходит много времени. Чтобы сократить процесс подготовки деталей к сварке, воспользуйтесь электроинструментом, например, отверткой Заранее запаситесь большим количеством салфеток, тряпок или тряпок – технология сварки требует удаления излишков пасты и работать с чистыми деталями намного приятнее .При использовании тисков помните, что медь – мягкий металл и легко деформируется под сильным механическим давлением. Зажимая трубу, не поворачивайте тиски со всеми усилиями, отрегулируйте температуру горения, чтобы не произошло перегрева. При этом необходимо обеспечить достаточный нагрев, иначе припой просто не расплавится. Для капиллярной пайки используйте специальный припой. Отличается тем, что нагревается от раскаленных медных деталей, не требует дополнительного нагрева, быстро растекается по площади, заполненной тестом. После полного остывания металла необходимо проверить прочность соединения – попробуйте чтобы отвести детали в стороны, поверните их. Если сварка выполнена правильно, не разделяйте элементы руками Перчатки и очки – соблюдайте меры безопасности Специальные инструменты для качественной сварки Электроинструменты для увеличения скорости Ветошь и тряпки для очистки Тиски в качестве держателя шланга Регулируемая газовая горелка Сварка при низких температурах пайки до температуры Прочный шов в конце процесса пайки

Убедитесь, что фитинг или труба не подвергаются нагрузкам во время пайки – это позволит расплавленному сварному шву распределиться более равномерно.

Завершив все работы на водопроводном или отопительном приборе из медных труб, обязательно удалите из труб оставшийся поток, чтобы котел не начал портиться, а также немедленно очистите одежду и рабочие инструменты.

Выводы и полезные видео по теме

Видео № 1. Мастер-класс по сварке наглядно:

Видео № 2. Присоедините трубу пайкой:

Видео №3. Особенности высокотемпературной пайки трубок для кондиционеров:

Технология сварки доступна каждому, так как не требует сложных навыков или специальных знаний. Вы можете достичь мастерства за несколько практических занятий, а материалы и инструменты можно приобрести на ближайшем строительном рынке.

Но при сборке систем отопления или водоснабжения новичкам все же рекомендуется прибегать к помощи более опытных установщиков, так как ошибки пайки могут стать причиной несчастных случаев и дополнительных затрат.

Пишите комментарии, задавайте вопросы, размещайте фото по теме статьи в блоке ниже. Расскажите о том, как вы паяли медные трубы своими руками. Не исключено, что описываемые вами технологические тонкости пригодятся посетителям сайта.

Источники

Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Практичная газовая локация для семьи слесаря ​​Книжная полка / К.Г. Казимов. – М .: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие / Т.Г. Финогенова. – М .: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – Вологда: Инфраингегнерия, 2013 – 464 с.

Примак, Л.В. Эксплуатация и ремонт малоэтажного жилого фонда / Примак Л.В. – М .: Академический взгляд, 2010 – 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полуянович. – СПб .: Лань, 2012 – 400 с.

Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С. Г. Цупиков. – Вологда: Инфраингегнерия, 2007 – 928 с.

Финогенова Т.Г. Эксплуатация, обслуживание и ремонт автомобилей. Контрольные материалы: Учебник / Т.Г. Финогенова. – М .: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных зданий в особых климатических и сейсмических строительных условиях: учебник / Т.А. Бела. – М .: ФГБОУ «УМЦ ЖДТ», 2011. – 293 с.

Гологорский, Е.Г. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е.Г. Гологорский. – М .: Архитектура-С, 2006 – 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н.А. Акимова. – М .: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начала профессионального образования / Т.Г. Финогенова, В.П. Митронина. – М .: ИЦ Академия, 2010 – 80 с.

Бадагуев Б.Т. Работа с большей опасностью. Эксплуатация и ремонт тепловых электростанций / Б. Т. Бадагуев. – М .: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н.А. Акимова. – М .: Академия, 2009 – 192 с.

Захаров и А.И. Уровни. Проектирование, сервис, ремонт, эксплуатация / А.И. Захаров. – М .: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования нефтегазовых месторождений / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфраинжиниринг, 2012. – 372 с.

Акимова, Н. А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н. Ф. Котеленец, Н. А. Акимова, Н. И. Сентюричино. – М .: Академия ИЦ, 2013 – 304 с.

Ладухин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Структура курса: Учебник / Н. М. Ладучин. – СПб .: Лан П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Структура курса: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб .: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. – Rn / D: Fenice, 2011 – 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюричино. – Вологда: Инфра-инжиниринг, 2015 – 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования для перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб .: Гиорд, 2008 – 352 с.

Гологорский, Е.Г. Эксплуатация и ремонт оборудования для строительных предприятий / Е.Г. Гологорский, А.И. Доценко, А.С. Ильин. – М .: Архитектура-С, 2006 – 504 с.

Казимов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: практическое пособие слесаря ​​газовой отрасли / К.Г. Казимов, В.Е. Гусев. – М .: НЦ ЭНАС, 2012 – 288 с.

Кязимов К. , Г. Управление и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М .: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие / Т.Г. Финогенова. – М .: Академия, 2013 – 272 с.

Юркевич, А.А. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник КПТ / А.А. Юркевич, Г.К. Ивахнюк и др. – СПб .: Лан КПТ, 2016. – 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Инков. – М .: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб .: Пьетро, ​​2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М .: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н.А. Акимова. – М .: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. – Вологда: Инфраингегнерия, 2011 – 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М .: Высшая школа, 2008 г. – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полуянович. – СПб .: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования для перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб .: ГИОРД, 2008 г. – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. П.Ф.Дроздова. – М., Стройиздат, 1986 – 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: учебное пособие. – Новосибирск: НГАХА, 2005.-131с.

Нагрузки и воздействия на здания и сооружения / В. Н. Гордеев, А.И. Лантух-Лященко, В.А. Пашинский, А.В. Перельмутер, С.Ф. Пичугин, под ред. А. В. Перельмутер. – М., Издательство Ассоциации строительных вузов, 2007. – 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Руководство. – М., Издательство АСВ, 2005 – 128 с.

Системы поддержки / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. Л.А. Андреева. – М., АСТ Астрель, 2007. – 244 с.

Обследование и испытания зданий и сооружений. Пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др. под ред. В.И. Римшина. – М., Высший шк., 2004 г. – 447 с.

Н.В. Прядко. Обследование и реконструкция жилых домов. Руководство. Макеевка. ДонНАСА, 2006. – 156 с.

Организация строительного производства. Пособие для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр “Академия”, 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. – Ред. Третье, перераб. И доп. – М., Издательство «Архитектура-С», 2005 г. – 264 с.

Расчеты конструкций загородного дома. Способы экономии. Нагрузки. Влияние. Справочник / Сост. В.И. Рыженко. – М., Издательство «Оникс», 2007 – 32 с.

Нойферг Э. Строительное проектирование. / Ибо с ним. К. Ш. Фельдман, Ю. М. Кузьмина, под ред. З. И. Эстров и Е. С. Раева. – 2-е изд. – М., Стройиздат, 1991 – 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с Хунг. Попов С.С. / Под ред. Ю.А. Муравьева. – М., Стройиздат, 1987 – 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. – М., Издательство АСВ, 2000 г. – 368 с.

_https://sovet-ingenera.com/santeh/trubodel/pajka-mednyx-trubok-gazovoj-gorelkoj.html

Балабан-Ерменин Ю. В., Липовских В.М., Рубашов А.М. Защита от внутренней коррозии трубопроводов водонагревательных сетей. 2-е издание. Перераб., Доп. – М .: Издательство «Новости теплоснабжения», 2008. – 288 с.

Афанасьев А.А. Реконструкция жилых домов: учебное пособие для студенческих обществ по направлению 270100 «Строительство» / А. А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: консолидация, реставрация, ремонт: проверить учебник / Ю.В. Иванов. -M. : Изд-во Ассоциации строительных вузов, 2013. –312 с.

В. Н. Кутуков Реконструкция зданий: учебник для вузов по спец. «Строительная техника, оборудование и машинные системы» / В.Н. Кутуков. -M. : Высшая школа, 1981. –263 с.

Матвеев Е.П. Реконструкция жилых домов. За 2 часа Часть 1. Теория, методы и технологии реконструкции жилых домов. Матвеев. -M. : ГУП ЦПП, 1999. –367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов разного периода строительства. Матвеев. -M. : ГУП ЦПП, 1999. –364 с.

Миловидов Н. Н. Реконструкция жилых домов: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -M. : Высшая школа., 1980. –240 с.

И. В. Носков Укрепление фундаментов и реконструкция фундаментов: Учебное пособие. / IV. Носков, Г.И. Швецов. -M. : Абрис, 2012. –134 с.

Реконструкция зданий и сооружений: пособие для строительного вуза / А.Л. Шагин и др .; а также. К. Шагин. -M. : Высший шк., 1991 –352 с.

Как паять медные трубы

Хотите научиться паять медные трубы как профессионал? Вам обязательно стоит воспользоваться нашей Балканской программой обучения. В этой программе мы покажем вам, как правильно паять медные трубы. Но сначала давайте немного расскажем о том, что такое пайка и почему это такой важный навык.

Пайка – это процесс, в котором используется тепло для соединения металлических деталей с помощью соединительного припоя. Он обычно используется в сантехнических и металлообрабатывающих проектах и ​​является навыком, который должен знать каждый сантехник. Пайка создает прочное и водонепроницаемое соединение между двумя металлическими поверхностями, если все сделано правильно. Но прежде чем мы перейдем к пайке, первый шаг — правильно обрезать и подготовить медную трубу.

Сегодня мы рассмотрим 4 основных шага пайки медных труб: резка и подготовка трубы, очистка, флюсование и, наконец, процесс прожигания и пайки для соединения. Не забудьте прочитать наш жизненно важный совет относительно безопасности после пайки 4-х точек. Давайте начнем, хорошо?

Основы пайки медных труб

Припой представляет собой металлический сплав, который расплавляется и затем наносится на две металлические поверхности, что создает герметичное соединение. При пайке медных водопроводных труб припой фактически заполняет капилляр между трубой и фитингом, которые соединяются вместе. Очень важно правильно подготовить поверхности, чтобы припой мог хорошо прилипнуть. Независимо от того, насколько опытен человек в фактической пайке, если поверхности не подготовлены должным образом, припой не будет иметь утечек.

Терпение также является ключевым моментом, так как необходимо дать припою достаточно времени, чтобы он остыл и образовал прочную связь. Если вы торопитесь с процессом, у вас больше шансов получить утечку в будущем.

4 шага по пайке медных труб

Теперь, когда вы знаете основы, пришло время для самого урока. Вот четыре шага, которые необходимо выполнить, чтобы паять медные трубы как профессионал:

1. Отрежьте и подготовьте медную трубу

Убедитесь, что вы обрезали ее до нужной длины и удалили все заусенцы как внутри, так и снаружи трубы. При резке медных труб вам понадобится несколько инструментов. Ножовка или труборез подойдут, но для чистого реза лучше использовать труборез. Каждый раз, когда вы разрезаете медную трубу, вы создаете заусенцы как внутри, так и снаружи трубы. Оба заусенца должны быть удалены, чтобы обеспечить беспрепятственный поток воды и правильное соединение фитинга с самой трубой.

2. Очистите медную трубу и медный фитинг

Используйте наждачную ткань, скотч и проволочную щетку, чтобы удалить окисление снаружи трубы и фитинга. Очень важно иметь чистую поверхность, чтобы припой хорошо прилипал. После того, как вы отшлифуете и почистите трубу и фитинг, используйте чистую ткань для удаления остатков мусора. Никогда не прикасайтесь к очищенному участку рукой (в перчатках или без). Точно так же никогда не кладите очищенную медь на грязную поверхность. Одна из основных причин выхода из строя паяного соединения заключается в том, что очищенная труба или фитинг загрязняются перед флюсованием или пайкой.

Шлифовальная ткань удаляет окисление и мусор. Он оставляет чистую и шероховатую поверхность для принятия припоя

3. Нанесите флюс на медную трубу и фитинги

Этот шаг имеет решающее значение для правильного прилипания припоя к трубе. Флюс — это кислотное и коррозионно-активное вещество, которое очищает металл и способствует сцеплению припоя с трубой. Убедитесь, что флюс равномерно нанесен как на внутреннюю часть фитинга, так и на внешнюю часть трубы. Флюс предотвращает окисление меди, которое может привести к повреждению паяного соединения.

Существует два типа флюса: канифольный флюс и кислотный флюс. Канифольный флюс является наиболее распространенным типом и безопасен для использования на большинстве поверхностей. Кислотный флюс следует использовать только на очень грязных или корродированных поверхностях. Чтобы предотвратить загрязнение емкости с флюсом, не погружайте кисть в емкость с флюсом несколько раз. Отложите крышку бачка с флюсом и используйте его так же, как художник использовал бы поддон. Окуните кисть в крышку флюса и используйте только то, что требуется. Выбросьте лишний флюс в крышке, как только этот конкретный проект будет завершен.

Равномерно нанесите флюс и покройте все открытые поверхности для пайки

4. Нагрейте медную трубу и фитинг

Перед паянием медных труб вам понадобится горелка, чтобы нагреть трубу. Начните с нагрева области самой трубы, где она входит в фитинг. Это расширит трубу и создаст меньший капилляр для заполнения припоем. Затем нагрейте фитинг в том месте, где труба входит в фитинг. На медных трубах диаметром более 1 1/2″ или около того вам придется нагревать фитинг и прокладывать секцию по очереди. Как только область становится достаточно горячей, медь обычно окрашивается в цвета радуги. Вы можете прикоснуться припоем к соединению, чтобы проверить уровень тепла. Если она недостаточно горячая, вы всегда можете снова применить горелку.

При перегреве соединения можно сжечь медную арматуру и сжечь весь флюс. Другими словами, никогда не перегревайте медную трубу или фитинг. Как только припой коснется трубы и он расплавится, дайте ему стечь в капилляр между фитингом и трубой. Продолжайте нагревать трубу до тех пор, пока припой не расплавится и не соединится с трубой. При пайке рекомендуется убрать пламя при нанесении припоя в качестве меры предосторожности.

Для получения водонепроницаемого соединения убедитесь, что вы используете правильную горелку и газ для правильного расплавления припоя, а также убедитесь, что припой заполняет пустоту между трубой и фитингом за счет капиллярного эффекта. Наконец, убедитесь, что припой хорошо остыл, а затем удалите лишний флюс.

8 советов по безопасности, которым нужно следовать

При пайке медных труб важно соблюдать некоторые основные меры предосторожности. Вот несколько советов, о которых следует помнить:

1. Если вы пытаетесь припаять медные трубы к готовой стене, используйте теплозащитный экран, чтобы защитить стену или изоляцию от тепла припоя.
2. Всегда надевайте защитные очки при пайке. Горячий припой и металлические осколки могут быть вредными, и вы не хотите, чтобы что-то попало вам в глаза.
3. Купите перчатки для сварщиков, чтобы защитить руки от тепла горелки. Тканевые перчатки не желательны.
4. Всегда имейте под рукой огнетушитель на случай пожара. Надлежащий огнетушитель должен иметь рейтинг A, B и C.
5. Дайте соединению остыть перед его испытанием. Если косяк еще горячий, он может сломаться при проверке или, что еще хуже, обжечь вас. Применение большего количества флюса — хороший способ медленно охладить горячий шов.
6. Всегда носите рубашку с длинными рукавами и без открытых карманов. Рубашка с коротким рукавом может привести к ожогу руки. В то время как рубашка с открытым карманом могла содержать случайный горячий припой. Это придало бы совершенно новый смысл термину «горячие карманы».
7. Носите рабочие ботинки выше щиколотки. Это предотвращает попадание горячего припоя внутрь вашей обуви. Конечно неприятный опыт!
8. Купите негорючую тряпку, чтобы оставить рабочее место чистым.

Соблюдение этих простых советов по безопасности поможет обеспечить безопасную и успешную пайку.

Примите меры: защитите себя и свое окружение

Взгляд изнутри на программу обучения Team Balkan

Если вы хотите улучшить свои навыки водопроводчика или получить новый навык, мы обеспечим вас. У Team Balkan есть внутренняя программа обучения, которая может научить вас всему, что вам нужно знать, чтобы стать успешным членом команды Balkan или общим сантехником

Наши программы обучения разработаны, чтобы научить вас всему, что вам нужно знать, чтобы стать успешной частью наша команда, или успешные полезные навыки в вашем доме. Эта статья является лишь примером того, как Balkan учит вас, как паять медные трубы для создания прочного и долговечного паяного соединения. «Балканский путь» проведет вас через каждый этап процесса. Итак, являетесь ли вы опытным профессионалом или полным новичком, в наших программах обучения каждый найдет что-то для себя.

А теперь приступим к делу?

Почему важна эта учебная программа?

Эта учебная программа имеет решающее значение, поскольку она может помочь нашей команде поддерживать высокие стандарты Балкан, но она также может научить широкую общественность ценным торговым навыкам. Это навыки, которые могут привести к карьерному росту. Не говоря уже о том, что пайка медных труб является ценным навыком для любого владельца недвижимости.

Итак, если вы хотите научиться паять медные трубы, мы надеемся, что наша внутренняя программа обучения поможет вам в этом. Это отличная возможность поучиться у экспертов, и вы сможете проверить свои навыки в реальных условиях.

Положительное заключение и приобретенные навыки сантехника

Мы надеемся, что после прочтения этой статьи у вас появилось общее представление о том, как паять медные трубы. Если у вас есть вопросы, обращайтесь к нам. Мы более чем рады помочь.

Профессиональная пайка медных труб с помощью нашей внутренней программы обучения. Являетесь ли вы членом нашей команды или просто хотите узнать больше, это место для вас. Мы научим вас всему, что вам нужно знать, от подготовки трубы до нанесения припоя.

Мы знаем, что иногда пайка может показаться пугающей и разочаровывающей, но на самом деле это не так уж и сложно. Немного практики, терпения и правил техники безопасности, и вы сможете паять медные трубы, как профессионал. Спасибо за чтение и просмотр!

Soldering A Copper Pipe – Bilder und Stockfotos

Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

Durchstöbern Sie 183

soldering a copper pipe Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Corkieren nach:

Am Shartbtesten

Klempner Weichlöten – паячка в медной трубе. фото и фото труб

Arbeiter, Klempner mit Blowtorch zum Löten von Kupferarmaturen

газовое пламя Heizung Copper Paspelierung – пайка медных труб фото и изображения

Gas Flamme Heizung Медь Paspelierung

Gasflammenheizung Kupferrohre vor dem Löten des Messing-Kniegelenks.

weichlöten – паяль медной трубы Сток -Фотос и Билдер

Weichlöten

Unbekannter Industriearbeiter Klempner mit Zentralheizung Kupferrohre Schweißen Mit Gasbrenner Oder Blasfackel An Der Wand Hausgeude Oderer -Foremer -Formere -Former -Formerer -Formerer -oremer

Unbekannter Industriearbeiter Klempner mit Zentralheizung…

Unbekannter Industriearbeiter Klempner mit Zentralheizung Kupferrohre schweißen mit Gasbrenner oder Lötbrenner an der Wand in Wohnhaus oder Wohnung – echte Menschen bei der Arbeit Kopierraum

copper-wasserpfeife und ellenbogen form fitted – soldering a copper pipe stock -fotos und bilder

Форма Copper-Wasserpfeife und Ellenbogen Fitted

Zwei Kupferwasserleitungen mit einem 45-Grad-Winkel verbunden. Das Lot wurde durch Schwitzen aufgetragen, dh das Rohr mit einer Taschenlampe erhitzt und das Lot mit der Verbindung berührt, das geschmolzene Metall wird in die Verbindung gezogen. Der Hintergrund ist graue Trockenbauwand.

wasserleitung im bad gelötet – soldering a copper pipe stock-fotos und bilder

Wasserleitung im Bad gelötet

mann schweißt kupferrohr hautnah – soldering a copper pipe stock-fotos und bilder

Mann schweißt Kupferrohr hautnah

Mann schweißt Kupferrohr aus nächster Nähe

kupferwasser -Рор в палочке. hausreparatur-, wartungs- und umbaukonzept. – пайка медной трубы сток-фото и сборка

Kupferwasser-Rohr in der Wand. Hausreparatur-, Wartungs- und…

gas flamme heizung copper paspelierung, weichlöten – soldering a copper pipe stock-fotos und bilder

Gas Flamme Heizung copper Paspelierung, Weichlöten

nahaufnahme an händen unbekannter industriearbeiter klempner mit zentralheizung kupferrohre schweißen mit gasbrenner oder blowtorch an der wand in hausgebäude oder wohnung – echte menschen bei der arbeit kopierraum – пайка медной трубы stock-fotos und bilder

Nahaufnahme an Händen Unbekannter Industriearbeiter Klempner mit. ..

kondensator-kupferrohrleitungen – пайка медной трубы stock-fotos und bilder

Kondensator-Kupferrohrleitungen

hlk-techniker lötet eine kupferrohrverbindung für die klimatisierung – пайка медной трубы stock-fotos und bilder

HLK-Techniker lferroverbdein Kupplier…

HLK-Klempnertechniker lötet eine Kupferrohrverbindung für die zentrale Klimatisierung

reparateur lötet kupferrohrbrenner für die reparatur von klimaanlagen – пайка медной трубы stock-fotos und bilder

Reparateur lötet Kupferrohrbrenner für die Reparatur von…

Reparaturmann Sanitär Löten Kupferrohrbrenner für Klimaanlage Ersatz Reparatur

rohrleitung – soldering a copper pipe stock-fotos und bilder

Rohrleitung

grüne flamme im kupferrohr beim verbinden von rohr mit formstück – soldering a copper

Grüne Flamme im Kupferrohr beim Verbinden von Rohr mit Formstück

Grüne Flamme im Kupferrohr beim Verbindungsrohr mit der Armatur der zentralen AITR-Aufbereitungseinheit

kupferlötrohr mit lötlampe – soldering a copper pipe stock-fotos und bilder

Kupferlötrohr mit Lötlampe

Nahaufnahme professioneller Klempnermeister lötet Kupferrohr mit Blasbrenner

hlk-klempnertechniker lötet eine kupferrohrverbindung für die zentrale klimatisierung – soldering a copper pipe stock-fotos und bilder

HLK -Klempnertechniker lötet eine Kupferrohrverbindung für die. ..

HLK-Klempnertechniker lötet eine Kupferrohrverbindung für die zentrale Klimatisierung mit Ersatz alter Außenklimaanlage

Медная труба gerade – пайка медной трубы фото и сборка

Медная труба gerade

Kupferrohr gerade durch das Loch

klimareparatur mit mechaniker lötbarer kupferrohr-gasbrenner – пайка медной трубы сток фото и сборка Gasbrenner

Zentrale Klimaanlage Reparatur mit Reparaturmann Löten Kupferrohr Gasbrenner

kupferrohr beim verbinden von rohr mit formstück – пайка медной трубы stock-fotos und bilder

Kupferrohr beim Verbinden von Rohr mit Formstück

Kupferrohr beim Verbindungsrohr mit Fitting der zentralen Aitr-Conditioner-Einheit

anschluss des kupferrohrs an die außenklimaanlage – soldering a copper pipe stock-fotos und bilder

Anschluss des Kupferrohrs an die Außenklimaanlage

Anschluss von Kupferrohr mit Master-Klempner-Lötrohr an die Außenklimaanlage

klempner паяльная лампа – пайка медной трубы стоковые фотографии и сборка

Klempner Blowtorch

Lötlampe mit geradem Kupferrohr und Stecker

klempner arbeiten – пайка медной трубы stock-fotos und bilder

Klempner Arbeiten

Reale Ситуация, в der ein Klempner einen neuen install gasbefeuerten Brenniertreparerepareser (Warmwasserberodkessel / Warmwasserberodkessel).

unbekannter industriearbeiter klempner mit zentralheizung kupferrohre schweißen mit gasbrenner oder blasfackel an der wand im hausgebäude oder wohnung – echte menschen bei der arbeit kopierraum – пайка медной трубы stock-fotos und bilder

Unbekannter Industriearbeiter Klempner mit Zentralheizung…

Unbekannter Industriearbeiter Klempner mit Zentralheizung Kupferrohre schweißen mit Gasbrenner oder Lötbrenner an der Wand in Wohnhaus oder Wohnung – echte Menschen bei der Arbeit Kopierraum

copper-wasserpfeife und t-shirt gemeinsame form fitted – soldering a фото и изображения медных труб

Медь-Wasserpfeife и футболка одинаковой формы Fitted

Drei Kupferwasserleitungen mit einem T verbunden. Das Lot wurde durch Schwitzen aufgetragen, dh das Rohr mit einer Taschenlampe erhitzt und das Lot mit der Verbindung berührt, das geschmolzene Metall wird in die Verbindung gezogen. Der Hintergrund ist graue Trockenbauwand.
