Содержание

Как правильно паять микросхемы: инструменты, последовательность действий

Для произведения пайки необходимы некоторые навыки, однако данный процесс не отличается особой сложностью. Именно поэтому многие интересуются тем, как правильно паять микросхемы. Воздействие температуры на различные конструкции из металла для их скрепления — наиболее действенная технология. Скрепление металлических заготовок с помощью локального увеличения температуры и наплавки более низкой температуры является пайкой. Подобный процесс больше всего схож с поверхностным соединением конструкций, которые расплавляются.

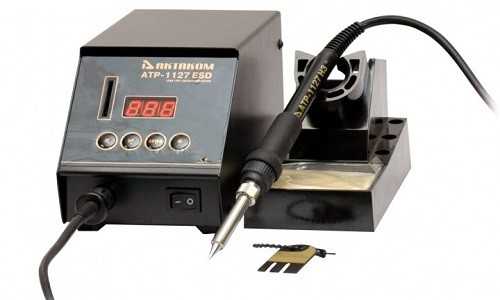

Паяльная станция позволяет установить температуру с точностью до 1°С.

Как подобрать паяльник?

Паяльник является устройством для пайки, которое способно излучать тепло. Подобные конструкции могут иметь мощность от 15 до 30 Вт. С их помощью можно паять заготовки различных плат и микросхем. Инструменты, которые имеют большую мощность, применяются исключительно для того, чтобы паять разъем XLR или повторно спаять соединение проводов большой толщины.

Конструкция паяльника.

Для электротехника, который работает с оргтехникой, полезным приспособлением будет акустический паяльник. Подобное устройство отличается низкой емкостью тепла, малыми габаритами и отменной работоспособностью. Приспособление можно использовать для того, чтобы выполнить тонкую пайку (к примеру, сборку различных схем). В продаже можно найти и профессиональные паяльники больших размеров, которые в большинстве случаев используются для того, чтобы присоединить кабели для калибровки. С помощью подобных изделий можно выполнять также витражные работы.

Паяльник должен обязательно иметь штекер для заземления с тремя направляющими. Подобное устройство позволяет предотвращать рассеивание напряжения по пути прохождения тока в конструкции. Тепло будет образовываться за счет замыкания тока в наконечнике, который изготавливается из стальной проволоки. Для начинающего электротехника подходит устройство с диапазоном 15-30 Вт, однако следует учитывать тот факт, что устройства мощностью 15 Вт может быть недостаточно для закрепления даже обыкновенных аудиопроводов. Если планируется работать в автомобиле, рекомендуется приобрести конструкцию мощностью 40 Вт, которая способна охватить большие площади и обеспечить быстрое соединение. Для автомобилей в большинстве случаев приобретаются дополнительные насадки, которые позволяют облегчить процесс пайки.

Вернуться к оглавлению

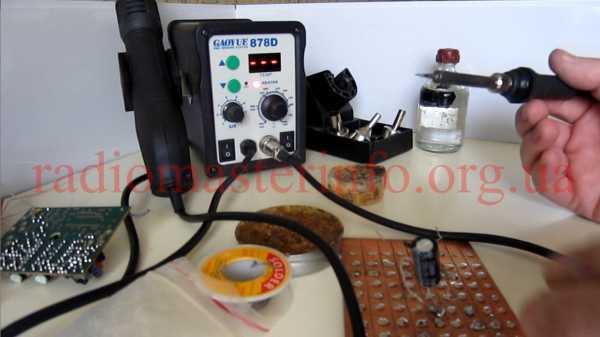

Использование паяльной станции

Перед началом работ запомните правильное расположение микросхемы: ключ (обведен красным) должен располагаться возле скошенного угла квадрата.

Для того чтобы обеспечить автономность, понадобится использовать станцию для пайки. Подобная конструкция является устройством, в котором автомат присоединяется к источнику переменного тока. Данное приспособление может излучать мощность до 80 Вт. Для работы с конструкцией может понадобиться небольшой опыт, однако специалисты считают, что с таким устройством паять намного легче.

Основными преимуществами установок для пайки являются следующие:

  1. Есть возможность контролировать температуру с точностью до 1°С.
  2. Такое устройство способно паять даже сложные заготовки, которые изготавливаются из алюминия, нержавеющей стали, обыкновенной стали и других материалов.
  3. Конструкция позволяет паять кабель на несколько RCA.
  4. Конструкцию можно использовать большой период времени.
  5. Таким способом можно с легкостью припаять трубы из полипропилена и сложные микросхемы.

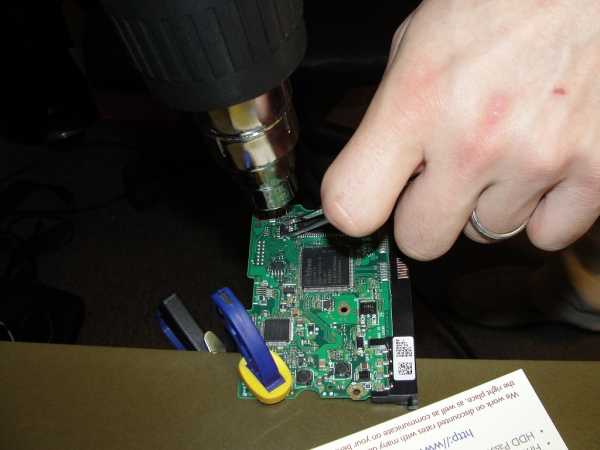

Для снятия микросхемы необходим флюс и фен с температурой 360 градусов.

Однако данная система имеет некоторые недостатки, среди которых существенными являются следующие:

  1. Высокая стоимость.
  2. Сложность в работе. В данном случае необходимо иметь опыт работы.
  3. Большой расход электроэнергии.

Приобретение паяльной станции следует рассматривать и в случае, если в планах паять приспособления от мобильного телефона.

Вернуться к оглавлению

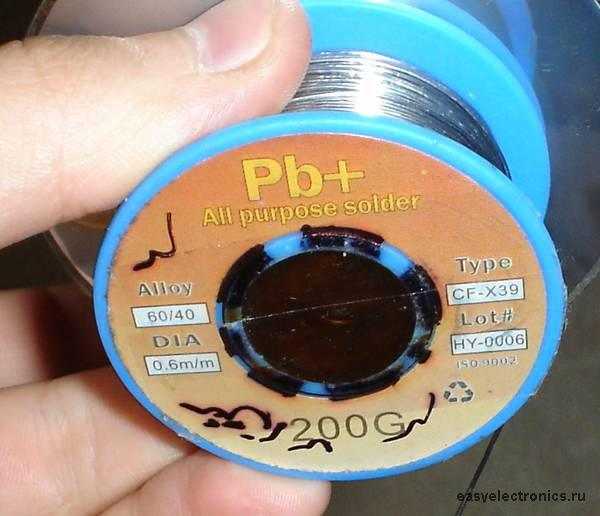

Как подобрать подходящий припой?

Перед пайкой какой-либо заготовки понадобится правильно подобрать припой. Для работы с электроприборами может использоваться лишь несколько припоев.

Основные типы бессвинцовых припоев.

Чтобы припаять контакты компьютерной платы или колонки, следует использовать канифоль. Данное вещество используется для пайки тонких соединений, проводов из меди, небольших контактов и т.д. Если канифоль применяется в электронике, то кислоты смогут устранить контакты на плате и повредить главные элементы микросхемы.

Для большей части электрических плат используется припой диаметром 0,5-1 мм. Детали большой толщины могут использоваться для соединения больших элементов. Пропаять схему небольших размеров такая деталь не сможет из-за своих больших размеров.

В процессе пайки припой будет нагреваться и излучать различные соединения. Подобные газы вредят человеческому здоровью.

Поэтому работать нужно в проветриваемом помещении.

Следует опасаться и воздействия раскаленного припоя, важно использовать средства для защиты: маски, перчатки и респираторы.

Вернуться к оглавлению

Как правильно паять паяльником: последовательность действий

Назначения губки во время пайки микросхемы.

Элементы, которые будут необходимы:

  • паяльник;
  • губка;
  • вода;
  • мыльный раствор;
  • картон или бумага большой толщины;
  • салфетка;
  • изолента;
  • проволока.

Новичку научиться паять паяльником очень сложно, однако получить фундаментальные знания можно. Последовательность действий в данном случае будет следующей:

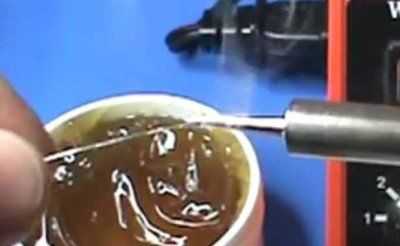

  1. Прежде всего выполняется лужение жала. Следует всегда очищать жало используемого инструмента. Лужение является процессом покрытия тонким слоем рабочего элемента паяльника. Данный процесс может помочь в тепловом обмене между обрабатываемым материалом и припоем.
  2. После этого производится разогрев. На данном этапе следует разогреть инструмент, после чего проверить равномерность нагрева припоя. Если этого не сделать, то инструмент может покрыться коррозией.
  3. Далее выполняется подготовка рабочего места. Губка смачивается в воде и помещается рядом с паяльником. Если припой будет растекаться, то следует подложить картон или бумагу большой толщины.
  4. Производится смазка. Припоем нужно тщательно промазать жало. Далее проверяется покрытие. Если есть излишки припоя, то его надо будет снять картоном.
  5. Верхняя часть покрывается припоем, проверяется сохранность основания. Наконечник используемого инструмента протирается тряпкой, чтобы удалить остатки флюса. Далее надо подготовить губку со специальным раствором. Все действия следует выполнять быстро, пока припой не высох.

Вернуться к оглавлению

Как производится пайка микросхем?

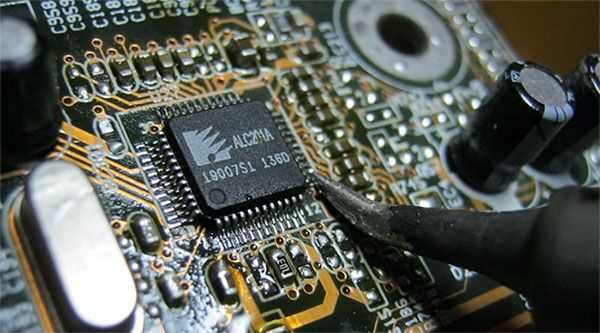

Наиболее востребованным видом работ с паяльником является пайка микросхем. Для начала стоит потренироваться на какой-нибудь бюджетной схеме, не стоит сразу приобретать дорогие экземпляры.

Очистка основания микросхемы от излишнего припоя осуществляется с помощью медной оплетки и паяльника.

Последовательность действий в данном случае будет следующей:

  1. Прежде всего производится подготовка основания. Важно тщательно очистить основание, чтобы была возможность создать надежное соединение и минимальное сопротивление. Для обезжиривания микросхемы рекомендуется использовать обыкновенную салфетку с мыльным раствором. В конце нужно тщательно протереть металлы. Если на схеме присутствуют твердые отложения, необходимо приобрести специальную смесь, которая продается в магазине электротехники. Участок надо будет очистить до блеска основания из меди. Для очистки всех контактов подходит обыкновенный ацетон. Другим подходящим растворителем является метилгидрат, который является безопасным для человеческого здоровья.
  2. После очистки поверхности понадобится правильно разместить на микросхеме контакты, инструмент и провода. Первым делом нужно будет припаять плоские детали небольших размеров (резисторы, варисторы), после чего начинать работу с большими элементами. Таким образом можно будет сохранить чувствительные элементы в рабочем состоянии. На проводимость деталей воздействие температуры влиять не будет. Провода сгибаются под углом 45°. Заготовки с проводами небольшой длины можно предварительно соединить изолентой.
  3. На кончик инструмента следует нанести небольшое количество припоя. Таким образом можно будет улучшить проводимость металла. Конец железа следует разместить так, чтобы он уперся в элементы схемы. Для соединения изделие нужно придержать 2-3 секунды.
  4. На конец паяльника наносится припой. Паять следует до тех пор, пока не образуется возвышение.
  5. В конце выключается инструмент и удаляются излишки смеси.

Паять не так и просто, потому важно соблюдать последовательность действий.

moiinstrumenty.ru

Как выпаять микросхему из платы паяльником в домашних условиях

Существует большое разнообразие инструментов для пайки, но не все из них универсальны. Для некоторых целей требуются специализированные устройства, которые обладают особой формой жала, принципом работы, температурным режимом и прочими характеристиками. Рассматривая, как паять микросхемы паяльником, стоит обратить внимание на то, каким инструментом производится данная операция.

Как выбрать паяльник

Прежде чем узнавать, как правильно припаять микросхему, стоит разобраться с моделью устройства. Здесь подходит инструмент, мощность которого будет находиться в пределах 15-30 Ватт. Этого вполне достаточно, чтобы припаивать детали схем и плат, при этом не навредив им. Для данного дела подойдет акустический паяльник, отличающийся компактностью и низким уровнем теплоемкости. Он оптимален и для сборки схем. Помимо этого встречаются еще промышленные модели, рассчитанные на более широкий круг операций.

Выбирая, каким паяльником паять микросхемы, необходимо остановиться на модели с 3-х направляющим заземляющим штекером. Техника с таким устройством позволяет избежать рассеивания во время протекания тока через прибор. Образование тепла производится за счет замыкания тока в наконечнике. Сейчас встречается достаточно моделей, которые могут предоставить нужный уровень качества работы и обладают требуемыми параметрами, так как количество маломощных аналогов увеличивается.

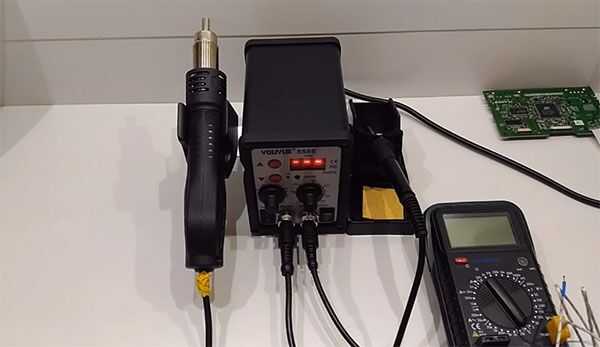

Паяльная станция

Это устройство оказывается сложным, и для его освоения требуется большой опыт работы. Есть несколько способов, как выпаять микросхему из платы паяльником такого рода, но за счет более высокой мощности здесь возникает вероятность навредить. В станции, как правило, автомат соединяется с источником переменного тока. Средняя мощность составляет около 80 Ватт. При освоении техники пайка с ней становится значительно легче. К преимуществам относятся:

  • длительный срок эксплуатации;
  • возможность точной регулировки температуры с относительно небольшой погрешностью;
  • возможность распайки кабелей;
  • пайка алюминия, нержавейки, стали и прочих сложных для соединения металлов;
  • легко проводится пайка труб из пластика, что делает устройство более универсальным, чем сам паяльник.

Станция обладает широкой сферой применения, поэтому, например, задача «как выпаять микросхему из платы» и подобные ей не вызывают большого труда. Сложность в освоении и высокая стоимость ограничивают распространение устройства для других. В сравнении с обыкновенным паяльником здесь намного выше потребление электроэнергии.

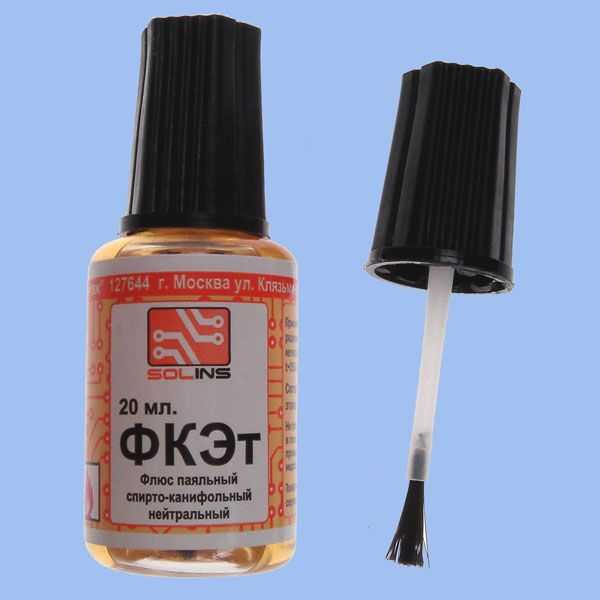

Как подобрать подходящий припой и флюс

Рассматривая способы, как припаять провод к плате паяльником, или осуществить другую подобную операцию, нужно помнить о правильности выбора припоя. От этого зависит многое. Для пайки микросхем подходят далеко не все виды припоев. Стандартно используют канифоль, но если речь идет об очень тонких соединениях, которые присутствуют в микросхемах, то лучше применять кислоту. Канифоль может привести к разрушению контактов и основных узлов устройства.

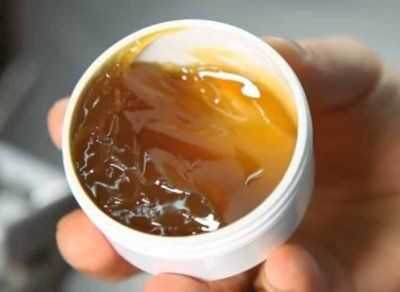

Если вы рассчитываете, как припаять микросхему в домашних условиях, то оптимальным решением становится припой, в котором 60% олова, а остальное приходится на свинец и его примеси. Так работа контактов не затрудняется, а узлы схемы не портятся.

Как правильно паять паяльником: последовательность действий

Большинство видов пайки происходит по одной и той же технологии, за исключением некоторых отличий. Освоив элементарные операции, намного проще научиться последующим методикам.

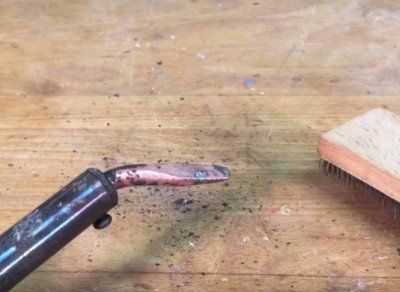

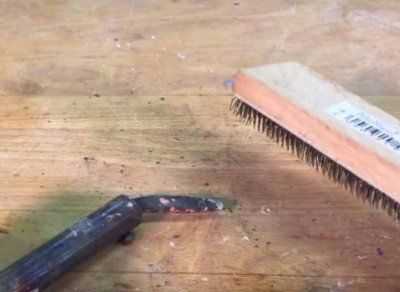

Лужение жала. Перед началом работы всегда требуется очищать жало до новой операции. При лужении нужно покрыть его тонким слоем припоя, чтобы улучшить свойства во время пайки, в частности, повысить теплообмен между припоем и спаиваемым материалом.

Разогрев. Жало должно быть хорошо разогрето перед использованием. Его температура по всей поверхности должна быть равномерной. Лучше всего, если устройство будет с регулятором температуры, в ином случае, придется следить за тем, чтобы жало не перегрелось.

Смазка платы. Плату необходимо промазать кислотой, чтобы можно было нормально работать без остановки. Если получилось слишком большое количество расходного материала, то его стоит убрать.

Чистка насадки. Верхняя часть насадки покрывается флюсом, чтобы поверхность была полностью закрыта, при этом не было остатков. Лучше всего удалять их при помощи специальной губки или тряпки.

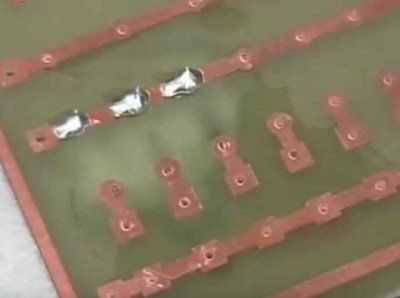

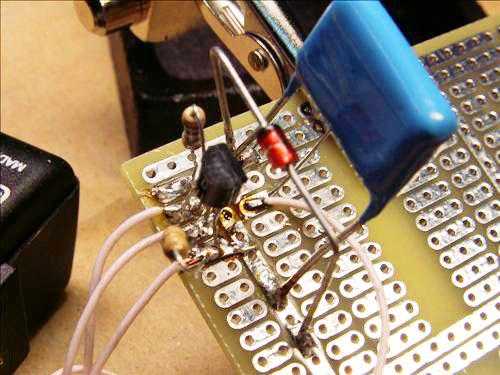

Как паять плату

Чтобы разобраться, как правильно паять микросхемы паяльником, следует освоить несколько вполне простых, но очень важных этапов:

  1. Подготовка поверхности. Чтобы обеспечить прочный контакт, поверхность должна быть тщательно очищена от всего постороннего. В ином случае, на месте соединения повышается сопротивление. Для обезжиривания платы подойдет мыльный раствор, который нужно нанести салфеткой. Если схема загрязнена твердыми отходами, требуется применять специальный состав или ацетон.
  2. Расположение. После того как схема будет очищена, на ней нужно будет правильно расположить контакты. Начало процесса следует вести с мелких плоских деталей, после чего переходить к более крупным, таким как транзисторы, конденсаторы и прочее. Это необходимо для сохранности чувствительности компонентов. Благодаря правильному подбору мощности, температурное воздействие не влияет на свойства платы, только если совсем не переусердствовать с нагревом.
  3. Нагрев. Припой следует нанести на самый конец жала, чтобы увеличить теплопроводность металла в рабочем участке. Чтобы нагреть соединение, включенный паяльник нужно упереть жалом в компоненты платы. Как правило, хватает 2-3 секунд для достижения нужного результата.
  4. Нанесение припоя. Когда свинец полностью разогрелся, можно приступать к нанесению материала. Паять следует аккуратно, при этом необходимо следить за участком разжижения, чтобы перейти дальше, чем это требуется.

После окончания пайки необходимо удалить все лишние остатки. Это нужно делать только после полного остывания.

Советы и хитрости

Имея опыт, как правильно выпаивать микросхемы феном, и в совершении прочих операций с платами, можно выделить определенные особенности, которые помогут улучшить качество процесса. Сюда стоит отнести:

  • Необходимость держать наконечник в чистоте. Это позволяет сохранять свойства теплопроводности жала. Таким образом, нельзя запускать его состояние, чтобы пайка была качественной.
  • После окончания пайки места соединения стоит перепроверить. Это делается визуально с помощью лупы, чтобы там не было трещин и отслоений.
  • Чувствительные детали желательно ставить последними, а в первую очередь уделять внимание мелким соединениям.
Заключение

Есть масса способов, как без паяльника припаять провод к плате, или выпаять контакты со схемы с помощью подручных устройств. Они не отличаются высоким уровнем и надежностью. Лучше всего выбирать профессиональную технику, которая даст качественный и безопасный результат. Главное, чтобы паяльник обеспечивал тонкость работы с мелкими деталями.

Видео: Как выпаять микросхему тремя разными способами

svarkaipayka.ru

Как правильно паять микросхемы паяльником


Учимся работать с паяльником правильно

Иногда некоторые вещи дешевле и проще отремонтировать самостоятельно, особенно это касается электроники. Если научиться правильно паять, то не составит труда соединить разорванные провода в плеере, например, или даже заменить микросхему в телевизоре. Научиться паять довольно легко: просто надо следовать советам специалистов, описанным в данной статье, которая подробно расскажет, как правильно паять радиодетали и другие контакты.

Что можно припаять?

К металлам, что поддаются пайке, относят следующие:

  • золото;

  • серебро;

  • латунь;

  • медь;

  • свинец;

  • олово.

Именно поэтому греющий аппарат можно использовать для соединения самых различных кабелей, для пайки плат и радиодеталей.

Что может понадобиться для пайки?

Перед тем как правильно паять паяльником, необходимо приобрести основной инструмент – паяльник. Без него не обойтись.Ещё лучше будет приобрести паяльную станцию: она немного дороже, но работать с ней проще и удобнее. Помимо этого, понадобится следующее:

  1. Канифоль.

  2. Припой.

  3. Плоскогубцы.

  4. Напильник.

Рекомендуется использовать проволочный припой и канифоль, что находится в его полости. Это облегчит весь процесс. Весь перечисленный комплект можно приобрести в любом магазине радиотоваров. После приобретения аппарата, требуется его зачистить и залудить, и желательно это делать регулярно. Для этого жало счищается напильником, нагревается и поочередно обрабатывается: сначала канифолью, затем — припоем. Паяльных станций это не касается — они могут работать сразу после подключения к сети.

Для пайки контактов потребуется аппарат мощностью до 100 Вт. Если планируется работать с маленькими деталями, то такой мощности не надо — хватит 15-30 Вт. Если использовать более мощный прибор на мелких деталях, от перегрева они могут испортиться. Самый простой способ – приобрести прибор с разными насадками и регулятором мощности. Такой универсальный аппарат можно будет использовать для самых разнообразных нужд.

Как паять правильно?

Если вы не знаете, как правильно паять провода, то сначала стоит потренироваться. Только после практических занятий можно научиться соединять не только провода, но и микросхемы. Концы двух проводов вначале надо залудить, а для этого с них необходимо снять изоляцию примерно на полсантиметра, освободив место для соединения. Конец, с которым необходимо работать, опускается в канифоль, после чего на него ложится раскалённое жало и медленно вытягивается провод. Таким образом канифолью покрывается вся поверхность оголённого контакта. Берется капля припоя концом жала и переносится на залуженный конец.

Затем жало аппарата опускается в канифоль и припой, чтобы сразу же соединить 2 провода между собой. Всё надо делать быстро, чтобы канифоль не успела испариться. Провода не стоит держать руками: они во время пайки сильно нагреваются, лучше придерживать их плоскогубцами. Микросхемы паяются почти по такому же принципу, но более подробно этот процесс будет описан ниже.

Не стоит во время пайки сильно давить на соединяемые элементы жалом, достаточно просто их задеть, чтобы припой перешёл на них. Надо подождать, пока он остынет и закрепит провода. После таких тренировок можно приступать к пайке.

Как паять микросхему?

Первое, что нужно сделать, – разогреть паяльник и смазать его жало припоем. После этого подготавливается рабочая зона, плата и микродеталь, которую надо припаять. Плата должна быть обезжирена, для этого её можно просто протереть салфеткой с мыльным раствором либо воспользоваться специальными составами, предназначенными для этого. Все места под контакты микросхем надо очистить, например, ацетоном до появления блеска.

Следующий шаг – правильное размещение микросхемы на плате: все её концы аккуратно помещаются в специальные отверстия.

Почти все мелкие детали боятся статического электричества, поэтому лучше не задевать контакты руками или работать в резиновых перчатках.

На жало паяльника наносится припой, и им задевается каждый контакт для микросхемы на плате, чтобы соединить их. После того как припой остынет, можно проверять работоспособность ремонтируемого прибора.

Не надо использовать много припоя, достаточно нанести его на самый кончик паяльника. И под конец необходимо очистить место запайки от остатков припоя. Нежелательно жалом задевать саму деталь, иначе она будет сразу испорчена. Работать надо максимально аккуратно и осторожно.

Несколько советов

Перед началом пайки любой микросхемы все её концы надо смазать флюсом. Рекомендуется разогреть микросхему, что можно сделать при помощи обычного фена. Все отверстия на плате надо предварительно залудить. По окончанию всех работ обязательно проводится проверка. Если желаемый результат не был достигнут, то можно повторить всю процедуру заново.

Необходимо следить, чтобы жало паяльника всегда было чистым, а если на нем есть остатки припоя, то перед началом работы их надо очистить при помощи напильника. Если планируется использование именно паяльника, а не станции, то обязательно необходимо приобрести подставку к нему. Во время работы он нагревается до высоких температур и запросто может прожечь стол.

Похожие статьи

goodsvarka.ru

Как правильно паять

 Навыки пайки могут понадобиться для надежного соединения проводов, при ремонте и изготовлении радиоэлектронных устройств и т.д. Пайка металлических элементов – это их соединение расплавленным припоем.

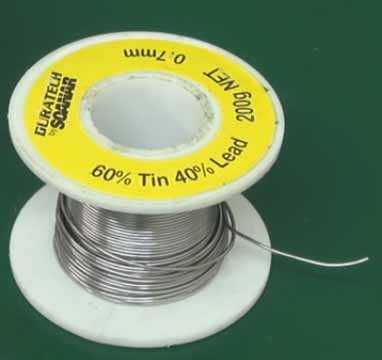

Припой – это смесь олова, свинца и специальных добавок.

Что нужно для пайки?

Паяльник.

Припой, флюс.

Инструменты.

Рассмотрим по – порядку.

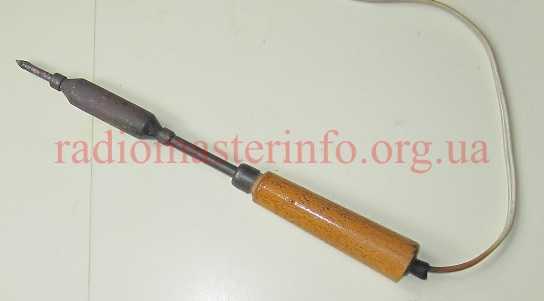

Паяльник.

Это основной инструмент при пайке. Разновидностей паяльников очень много. Вот некоторые из них:

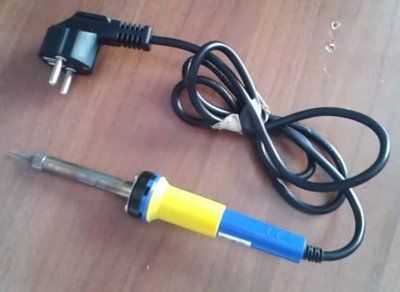

Паяльник мощностью 40 Вт

Паяльник мощностью 25 Вт

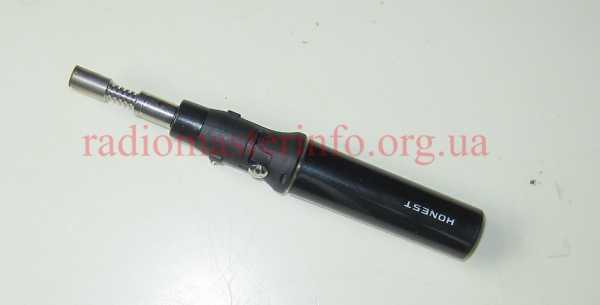

Газовый паяльник

Главные критерии по выбору паяльника такие:

— мощность паяльника должна соответствовать теплоемкости (проще габаритам) спаиваемых деталей, чем крупнее детали, тем больше мощность паяльника;

— форма жала паяльника должна быть удобной для пайки. Если это малогабаритные радиодетали, то удобно жало заточенное как притупленный карандаш, если металлический экран – то жало приплюснутое и т.д.;

— очень важно иметь устройство для регулировки напряжения, поступающего на паяльник. Это может быть ЛАТР (лабораторный автотрансформатор) или простейший тиристорный регулятор напряжения. Наличие регулятора позволит не допустит

i-perf.ru

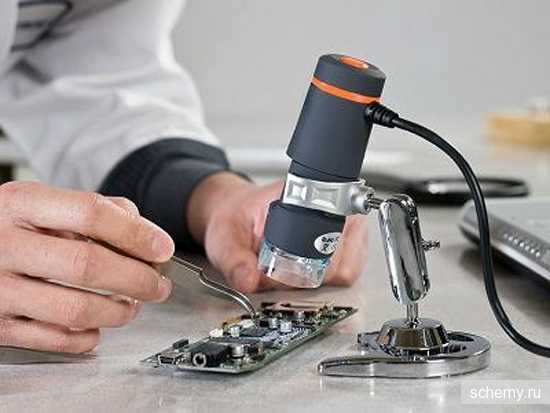

Как паять микросхемы правильно / Начинающим радиолюбителям / Радиолюбители Блог

О тонкостях выбора паяльника мы уже рассказывали в других материалах нашего проекта, а, теперь поговорим о том, как, собственно, нужно паять микросхемы правильно.
Этот вид работ является самым востребованным для любого радиолюбителя, а, от его качества зависит то, насколько хорошо будет работать собранное устройство и как долго.
Рассмотрим основные моменты, которые играют важную роль.

Если вы являетесь новичком, то тренируйтесь как можно больше на недорогих схемах и, только после того, как наберетесь опыта, переходите к более дорогим комплектующим.
Основание микросхемы необходимо очистить от избыточного припоя, для чего используют медную оплетку, разогреваемую паяльником.
Качественная подготовка основания – залог успеха. От того, насколько хорошо вы его очистите, зависит надежность будущего соединения с элементами микросхемы и величина сопротивления.

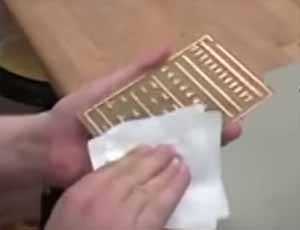

Перед работой схему следует обезжирить, для чего можно использовать самую обычную салфетку, которую смачивают мыльным раствором. В некоторых случаях для очистки микросхем следует приобретать специальный состав, продающийся на радиорынках и магазинах.
Все контакты чистят и обезжиривают ацетоном или растворителем, как метилгидрат, наиболее безопасным для здоровья.
После того, как поверхность микросхемы полностью очищена на ней размещают контакты, элементы, провода и т.д. Вначале всегда паяют детали плоской формы и небольшого размера, как, например, варисторы и резисторы.

В процессе пайки нужно следить за тем, чтобы чувствительные элементы не вышли из строя от перегрева паяльником.
На жало паяльника наносят немного припоя, который позволит улучшить характеристики проводимости металлов. Контакты элементов микросхемы следует размещать максимально плотно к плате, после пайки продолжайте придерживать их на протяжении нескольких секунд.
Многие любители практикуют, так называемую пайку волной. При ней на жале паяльника делается углубление, куда набирается припой и, затем, проводится им по ножкам микросхемы.
Если вы перепаиваете микросхемы, то запоминайте или зарисовывайте все выводы, чтобы не запутаться.
По мере того, как вы наберетесь опыта, у вас выработается собственный стиль пайки микросхем, как у каждого электронщика-профессионала.

schemy.ru

Каким припоем паять микросхемы?

Каждое современное электронное устройство работает благодаря микросхемам различного размера и сложности. Ни одно изделие не может работать вечно. Микросхемы ремонтируют с помощью пайки. Работа с ними – это достаточно сложное деликатное занятие. Из-за большого количества контактов расположенных максимально близко друг к другу, их пайка требует максимальной аккуратности и осторожности.

Для пайки микросхем не подойдет обычный паяльник, для этого нужно приобретать специализированное оборудование. Также особого внимание требуется выбор расходного присадочного материала. Для того чтобы на максимально возможный уровень облегчить работу требуется использовать припой с относительно низкой температурной отметкой плавления. Огромную роль на итоговый результат пайки оказывает качество расходного материала. Естественно, что его стоимость достаточно высокая, но она вполне оправдывается высоким качеством. Также стоит отметить, что для пайки контактов в микросхемах не требуется большое количество припоя, что позволит использовать одну упаковку вещество достаточно долго.

Существует большое количество разнообразных моделей припоев, которые отличаются друг от друга химическим составов, физическими свойствами и, несомненно, качеством. Это обусловлено их широким спектром использования. Припой для пайки микросхем используется повсеместно как любителями и частными профессионалами, так и на огромных масштабных производствах.

Выбор присадочного материала для работы с микросхемами достаточно сильно отличается от подбора материала для обычной пайки. Здесь в первую очередь требуется обращать внимание не на свойство прочности, а на стойкость к воздействию высоких температур, способность проводить электрический ток и т.д.

Наиболее популярные модели припоев для пайки микросхем

Различных моделей припоев от разнообразных производителей, основное назначения которых заключается в работе с контактами микросхемы, очень много. Можно отдельно выделить пару отечественных моделей популярных в нашем государстве. Одной их таких является припой для микросхем ПОС 61. Его химический состав очень разнообразен и выглядит следующим образом (значения указаны в процентном соотношении):

  • Sn – 61;
  • Pb – 38.5;
  • Fe – 0.02;
  • Bi – 0.01;
  • Sb – 0.05;
  • Ni – 0.02;
  • S – 0.02.

Такой набор элементов в химическом составе расходного присадочного материала позволяет ему обрести следующие физически свойства и механические характеристики:

  • вещество начинает подвергаться процессу плавления при достижении температурной отметки равной 189 градусов по Цельсию;
  • плотность наплавленного припоя на один квадратный сантиметр равна примерно восьми с половиной граммам;
  • материал способен удлинятся относительно самого себя примерно на 45-47%;
  • ударная вязкость материала равна 3,9 килограмм на один квадратный сантиметр площади наплавленного вещества.

В качестве альтернативы вышеописанному припою можно использовать модель ПОС 30. По общему уровню качества он достаточно сильно уступает предыдущей модели, однако низкая температура плавления позволяет создать комфортные условия для пайки микросхем. Его химический состав состоит всего лишь из двух компонентов (значения в процентном соотношении):

Этот несложный состав обеспечивает припою следующие технические характеристики:

  • вещество начинает подвергаться плавлению при достижении температурной отметки в 183 градуса по Цельсию;
  • плотность наплавленного припоя на один кубический метр равняется десяти килограммам;
  • припой способен удлиняться относительно самого себя почти на шестьдесят процентов.

Как выбирать?

Естественно, что не следует ограничиваться двумя вышеописанными моделями. Для каждого конкретного случая может понадобиться использование присадочного материала определенного химического состава для обеспечения нужных физических свойств и механических характеристик. Следует выбирать ту или иную модель припоя исходя из необходимых вам свойств.

В первую очередь нужно обращать внимание на значение проводимости электрического тока. Если сопротивление, которым он обладает, достаточно низкое, то его использование в пайке сложных микросхем будет невозможно. Конечно же, для небольших паяльных работ, выполняемых в домашних условиях, можно использовать самый простой и недорогой вариант. Но если предстоит выполнять масштабные работы, то лучше всего купить припой, в основе химического состава которого лежит серебро.

Также очень важной характеристикой является значение температуры, при достижении которой вещество начинает подвергаться плавлению. Так как рабочая деятельность практически любой микросхемы редко когда происходит при температурах превышающих сотню градусов по Цельсию, то и использовать лучше расходный материал с низкой отметкой плавления.

Стоит уделять внимание форме материала. Лучше всего если он будет реализован в форме трубки или стержня, так как такие формы способны обеспечить максимальный комфорт при работе. С их помощью очень легко взять паяльником минимально требуемое количество вещества.

Особенности проведения паяльных работ с микросхемами

При покупке той или иной модели припоя стоит учитывать, что пайка микросхем имеет некоторые различия относительно работ с изделиями более большого размера. Для работы маленькими контактами нужно использовать небольшой паяльник с острым жалом плоской формы. Рабочая мощность ни в коем случае не должна превышать температурную отметку плавления расходного материала. Для улучшения качества итогового результата работы в обязательном порядке нужно использовать флюс в большом количестве.

Самое главное отличие паяния микросхем от работ с другими изделиями является то, что любая микросхема нуждается в очистке излишков расходного материала после выполнения работ. Это следует выполнять для того, чтобы во время работы микросхемы исключить шанс возникновения возможного короткого замыкания. Этот процесс выполняется с помощью медной оплетки, это также одна из особенностей, которая требует проведения работ при невысоких температурах.



svarkagid.com

Как паять паяльником, видео, фото инструкции

Паяльник используется для широкого спектра работ. С помощью паяльника можно отремонтировать наушники, подсоединить светодиодную ленту, чинить электроприборы, микросхемы и платы. Пайка с помощью паяльника проста и при внимательной подготовке не вызывает затруднений даже у того, кто никогда раньше не сталкивался с такой работой.

Содержание:

  1. Выбор инструмента
  2. Припои и флюсы
  3. Подготовка к работе
  4. Пайка плат
  5. Пайка проводов

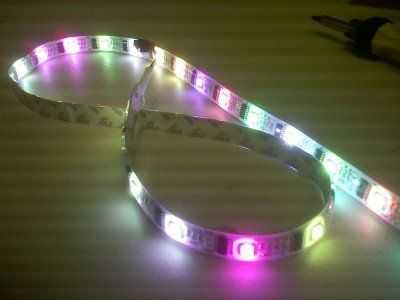

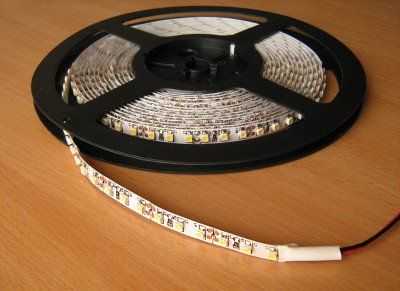

  6. Пайка светодиодной ленты
  7. Пайка алюминия

Выбор инструмента

Паяльник – инструмент с нагревательным элементом, используемый для соединения плавких материалов. По способу нагревания их разделяют на:

  • электрические;
  • термовоздушные;
  • газовые;
  • индукционные.

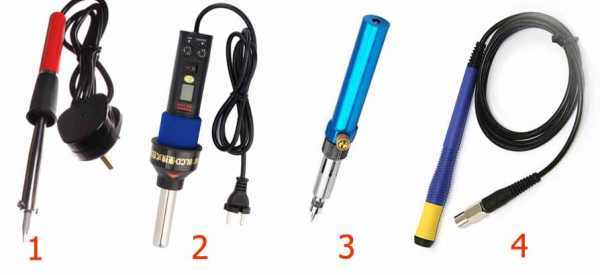

Паяльники:
1-Электрический, 2-Термовоздушный, 3-Газовый, 4-Индукционный

Для работы с электрическими схемами и SMD-платами применяют электрические паяльники. В среднем они обладают мощностью в 15-40 Ватт. С помощью приборов мощностью более 100 Вт спаивают большие детали: радиаторы, медные трубки разного диаметра и т.д. Большие молотковые паяльники мощностью до 550 Вт используются в различных сферах промышленности: машиностроение, металлургия и т.п.

На выбор того или иного инструмента влияет не только размер деталей, но и теплопроводность материала, из которого она сделана. Именно она определяет температуру нагрева, а, следовательно, и необходимую мощность. Так, например, медь может требовать большей температуры нагрева, чем стальная деталь аналогичного размера. Стоит отметить, что при пайке медных деталей может даже возникать ситуация, когда высокая теплопроводность приводит к распаиванию соединений, выполненных ранее.

Основным элементом прибора (напоминаю, что работаем мы в основном электрическим) является нагревательный стрежень. Он представляет собой медную трубку и намотанную на неё нихромовую спираль. С одной стороны стержня, спрятанной в рукоятку прибора, идет ток, а с другой – вставлено жало из накатанного медного прута. Наконечник жала затачивается под скос. Нагрев наконечника происходит за счет замыкания тока на нихромовой спирали.

Для электротехнических работ подойдет легкий инструмент компактных размеров с низкой теплоемкостью. Чтобы избежать рассеивания напряжения лучше выбрать модель, имеющую трех-направляющий штекер заземления. Для начинающего электротехника будет достаточно модели до 30 Вт. Если с помощью паяльника планируется ремонтировать автомобиль, то лучше обратиться 40-ваттным приборам – для быстрого соединения проводов любого типа на большой площади. Для комфортной работы паяльников в автомобиле продаются специальные насадки.

Многие мастера по ремонту электроники пользуются паяльной станцией. Такая конструкция включает в себя набор всех необходимых для паяльных работ инструментов: паяльник со сменными наконечниками, подставка, блок регулировки напряжения, термофен, очистители и оловоотсос.

Многих интересует вопрос, можно ли паять без паяльника. Да, можно, в данном случае припой и детали придется нагревать для лужения и спаивания на открытом огне. Это позволяет создавать более-менее качественные соединения, однако технология отличается меньшей безопасностью. Кроме того, у новичка, не обладающего достаточным опытом, могут возникнуть большие сложности при работе с такими материалами, как медь, алюминий или нержавейка.

Припои и флюсы

Перед тем как паять провода или электрические схемы необходимо выбрать подходящий припой. Для этой работы подходят оловянно-серебряные и оловянно-свинцовые припои, канифоль. Припои с содержанием свинца обеспечивают более высокое качество пайки, однако имеют недостаток, заключающийся во вредности этого металла. Оловом пользуются для пайки деталей и материалов, требующих сохранения безопасности для организма, например, посуды.

Маркировка припоев обозначает металлы, входящие в ее состав и их содержание. Так, к примеру, в состав припоя ПОС-40 входят олово и свинец (припой оловянно-свинцовый). Цифра 40 говорит о 40% содержании олова. Количество свинца в ПОС припоях влияет на цвет (становится темнее) и температуру плавления (повышается). Для электротехнических работ чаще всего применяют ПОС с содержанием олова от 30% до 61%, а также ПСР-2 и ПСР-2,5. В маркировке оловянно-серебряного ПСр-2,5 цифра обозначает, что 2,5±0,3% припоя составляет серебро.

Припой

Для зачистки поверхности под пайку от оксидов используется специальные смеси – флюсы. Они являются одними из самых важных факторов, влияющих на качество паяния. Флюс должен подбираться под свойства паяемого материала, быть достаточно сильным для разрушения оксидной пленки. Активные флюсы на основе кислоты запрещено использовать для пайки микросхем и плат, поскольку они вызывают коррозию и разрушают контакты, однако при работе с химически стойкими металлами без них не обойтись. Сегодня при пайке, как правило, пользуются паяльной кислотой (хлорид цинка), спирто-канифольным раствором ЛТИ-120 и бурой (для пайки таких металлов, как медь, чугун, сталь, латунь).

Если вы собираетесь паять наушники, колонки или контакты материнской платы, то в качестве флюса можно использовать канифоль. Однако не следует использовать ее для пайки элементов микросхемы и плат. И особое внимание обратите на следующее: нельзя использовать канифоль для музыкальных инструментов! Она сильно загрязняет место спайки.

Флюс

Рекомендуем к просмотру это видео. Оно может раскрыть оставшиеся вопросы о флюсах и припоях.

Подготовка к работе

Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением — процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.

Чистка паяльника щеткой (можно использовать и напильник)

После чистки паяльника.

Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.

Опускаем паяльник во флюс.

Касаемся жалом припоя.

Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

Пайка плат и микросхем

Очень часто электрические паяльники используют для пайки печатных плат. Для этого подойдет специальный небольшой прибор средней мощности. Более подробно рекомендуем прочитать статью о выборе паяльников для плат и микросхем.

  1. Для начала надо подготовить поверхность, чтобы она обеспечила минимальное сопротивление и прочное соединение. Для обезжиривания платы ее можно протереть салфеткой, смоченной в мыльном растворе. Для снятия твердых отложений подойдет специальное средство, продающееся в профильном магазине. Рабочий участок необходимо зачищать до того момента, пока медь не станет блестеть. Для обработки контактов можно воспользоваться обычным ацетоном. Менее пахучим и опасным растворителем является метил гидрат.

    Обезжириваем плату перед пайкой.

  2. Закончив очистку, разместите контакты и провода на схеме. В первую очередь припаиваются плоские радиодетали, такие как варисторы и резисторы, а после них – большие элементы: потенциометры, конденсаторы, транзисторы, микрофоны, трансформаторы и т.п. Такая последовательность служит сохранению рабочего состояния чувствительных компонентов. При пайке зарядок или резисторов провода должны быть согнуты под углом 45˚. Короткие провода и такие детали, как наушники, колонки, динамики можно предварительно закреплять изоляционной лентой.
  3. Нанесите на кончик разогретого паяльника небольшое количество припоя – это улучшит проводимость меди. Теперь нужно нагреть соединение – уприте жало в компонент платы и задержите в таком положении 2-3 секунды. Будьте внимательны — если нагреваемый участок начинается пузыриться, следует сразу же прекратить нагрев, чтобы не испортить плату.

    Пайка платы.

  4. Нанеся припой на жало паяльника, приложите его к соединению в обрабатываемом месте.  После появления небольшого бугорка надо прекращать пайку.
  5. Теперь можно выключить паяльник и приступить к уборке обрабатываемого участка. При этом надо соблюдать осторожность – соединение нельзя двигать, чтобы оно закрепилось.

Ниже видео, которое наглядно описывает весь процесс:

Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту (об этом более подробно будет ниже) или отремонтировать штекер.

Пайка проводов

Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

  1. Жилы накладываются друг на друга и спаиваются с помощью припоя.
  2. Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.

Способы спайки проводов между собой

Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

  1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
  2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
  3. Замотайте обработанное место изолентой.

Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

Пайка светодиодной ленты

Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.

Светодиодная лента

Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

  1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
  2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
  3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

Процесс припаивания изображен на фотографиях ниже:

Фиксируем светодиодную ленту (использовалась изолента)

Немного припоя на каждый контакт.

Припаиваем провода, соблюдая полярность.

Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.

Рулон светодиодной ленты.


Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

  1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
  2. Обработав «лапки» флюсом припаиваем их к плате.
  3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
  4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

Пайка алюминия

Кажется, что в том, как паять алюминий, нет никакой сложности. Ведь этот материал обладает высокой теплопроводностью и легко поддается обработке. Несмотря на это для обработки данного металла необходимо учитывать некоторые особенности.

Алюминий под воздействием высокой температуры очень быстро образует на поверхности окисные пленки, и поэтому для его пайки приходится использовать специальные флюсы и паяльные жала (покрытые сталью). И если обработка алюминиевых проводов практически не отличается от работы с другими металлами, то пайка плоских алюминиевых поверхностей — процесс гораздо более сложный. В первую очередь, вам понадобится паяльник мощностью в 60-100 Вт, для того чтобы хорошо прогревать большие детали.

  1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
  2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
  3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
  4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

Похожим образом паяют нержавейку – этот процесс тоже требует тщательной зачистки рабочей поверхности перед нанесением припоя.

Это может быть интересно:

tokidet.ru

что следует знать о тонкостях процедуры?

Пайка микросхем сегодня – незаменимая процедура, в которой постоянно нуждается современная радиоэлектроника. Радиоэлектронная аппаратура вроде мобильных устройств, телефонов и тому подобного, требует применения радиоэлементов (микросхем) в корпусе типа bga.

Этот корпус дает возможность экономить значительное место на печатной плате путем размещения выводов на нижней поверхности элемента, а также выполнения данных выводов в облике плоских контактов, с покрытием припоя в виде полусферы.

В корпусе подобного рода выполняются полупроводниковые микросхемы. Пайка данного элемента осуществляется посредством нагрева корпуса элемента, и, как правило, подогрева печатной платы, разъемов, с помощью горячего воздуха, а также инфракрасного излучения.

Оборудование для пайки

Пайка bga-элементов может сопровождаться некоторыми сложностями, а поэтому в большинстве случаев для осуществления данной процедуры применяется в основном дорогостоящее оборудование.

Однако в пайке bga-микросхем, разъемов, может применяться минимальный простой набор инструментов и материалов. Таким образом, можно использовать следующее оборудование: фен, микроскоп, пинцет, флюс, вата, жидкость для удаления флюса, монтажное шило, предназначенное для коррекции элемента на плате, фольга для тепловой защиты.

Безусловно, данный набор вспомогательных предметов для пайки может отличаться в зависимости от выбора пайщика, дополняться другим инструментами и материалами, к примеру, паяльной станцией.

Пайка дома

В условиях стремительного развития технического прогресса постоянно наблюдается потребность в усовершенствовании сферы радиоэлектроники и смежных областей. Так, в последнее время наблюдается тенденция к увеличению плотности монтажа, вследствие чего появились на свет корпуса типа bga для микросхем.

Таким образом, размещение выводов под корпусом микросхемы дало возможность разместить достаточное количество выводов в незначительном объеме. Многие современные мобильные устройства или просто электронные устройства испытывают острую потребность в данных корпусах. Если у вас имеется компьютер, вам может понадобится соединение разъемов bga и мн. др.

Вместе с тем, пайка и ремонт подобных микросхем становятся более сложными процедурами, поскольку обработка микросхем, компьютерных разъемов, с каждым днем становится требовательной к большей аккуратности пайщика, а также знаниям технологического процесса. Но все-таки пайка может выполняться в домашних условиях и для этого понадобится определенный набор инструментов.

Для работы понадобятся:

  • Паяльная станция, в набор которой есть термофен;
  • Паяльная паста;
  • Трафарет для нанесения на микросхему паяльной пасты;
  • Шпатель для нанесения паяльной пасты;
  • Флюс;
  • Пинцет;
  • Оплетка для снятия припоя;
  • Изолента.

Порядок выполняемой работы:

  1. Организуйте рабочее место, положив набор инструментов в удобном для вас положении. Перед тем, как начать работу с микросхемой, сделайте риски на плате по краю корпуса микросхемы.
  2. Температура горячего воздуха, который выдувает фен, должна колебаться в диапазоне 320-350 гр. С. Температура выбирается в зависимости от размера чипа. Желательно, чтобы фен выдувал воздух с минимальной скоростью, поскольку в противном случае с большой вероятностью горячий воздух может попросту сдуть рядом находящиеся мелкие детали. Фен необходимо держать перпендикулярно по отношению к плате. Термофен должен греть на протяжении одной минуты, а воздух направляться не по центру, а больше по краям, охватывая весь периметр. В таком случае существует высокая вероятность перегреть кристалл. Стоит отметить особую чувствительность памяти к температурному перегреву.
  3. Далее микросхема поддевается за край, после чего поднимается над платой. Наиболее важно в этот момент – не прилагать особых, чрезмерных усилий: если припой расплавился не полностью, существует вероятность отрыва от дорожки.
  4. По окончании отпайки микросхема и плата могут поддаваться работе. Если на данном этапе нанести флюс, после чего прогреть поверхность, вы увидите, как припой образует неровные шарики.
  5. Нанести спиртоканифоль (во время пайки на плату использовать спиртоканифоль нежелательно по причине низкого удельного сопротивления), после чего греем.
  6. Аналогичная процедура проделывается с микросхемой
  7. Следующим этапом нужно очистить платы, а также микросхемы от старого припоя. Стоит отметить, что достаточно хорошие результаты показывает в данном деле пайка паяльником. Но в конкретном случае применяем термофен. Крайне нежелательно повредить паяльную маску, так как потом тиноль будет растекаться по дорожкам.
  8. Далее следует накатка новых шаров. Таки образом, вполне возможно применение новых готовых шаров (достаточно трудоемкая процедура). Используем «трафаретную» технологию, позволяющую получить шары быстрее и качественнее. Стоит отметить, что при этом желательно воспользоваться качественной паяльной пастой, так как от паяльной пасты многое зависит в процессе пайки. Понять, что вы пользуетесь качественной паяльной пастой можно путем нагрева небольшого количества материала паяльной смеси: качественная паста образует гладкий шарик, в то время как некачественный продукт распадается на многочисленные мелкие шарики. Интересно знать, что некачественной паяльной пасте не помогает даже температура нагрева 400 гр. С.
  9. Затем микросхема закрепляется в трафарете, после чего приступаем к нанесению паяльной пасты, намазывая ее на палец, либо с помощью шпателя.
  10. Придерживаем трафарет с пинцетом и расплавляем пасту, при этом температур, которую выдувает фен, должна составлять максимально 300 гр. С. Термофен следует держать перпендикулярно и только перпендикулярно (не забывайте, т. к это важно). Трафарет следует придерживать пинцетом до полного затвердевания припоя.
  11. После того как припой остыл, можно приступать к снятию крепежной изоленты, после чего в дело вступает фен, температура нагрева которого составляет 150 гр. С. Таким образом, аккуратно нагреваем трафарет до плавления флюса.
  12. Отделяем микросхему от трафарета и можем наблюдать, как вышли ровные и аккуратные шарики. Так, микросхема полностью готова к установке на плату.
  13. В том случае, если риски на плате, о которых говорилось в самом начале, не выполнены, позиционирование делится следующим образом: микросхема переворачивается выводами вверх, после чего прикладывается краешком к пятакам; засекаем, в каком месте должны быть края схемы; микросхема устанавливается по рискам на плату, при этом постараться шарами поймать пятаки по максимальной высоте; прогреваем микросхему до расплавления припоя. Флюс должен наноситься в небольшом количестве. Температура воздуха, которую выдувает термофен, должна составлять на данном этапе 320-30 гр. С.

Пайка подобным образом может производиться в домашних условиях. Все что требуется – поочередность и правильность действий.

Похожие статьи

goodsvarka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
