Пайка нержавейки твердыми припоями – выбор флюса для пайки
На сегодняшний день, пайка нержавейки твердыми припоями используется в тех областях, где требуется достигнуть максимально прочного соединения, не прибегая к сварке. Данный метод соединения относится к промежуточному положению между сваркой и низкотемпературной пайкой. В отличие от использования мягких припоев, твердые потом могут использоваться в условиях высокотемпературной эксплуатации. Процесс спаивания не влияет на структуру металла, что не приводит к их деформации и разупрочнению. Активно все это используется при изготовлении металлорежущих инструментов, как резцы с твердосплавными пластинами и прочие. Благодаря такой спайке получается высокая прочность соединения и нет негативного воздействия на геометрию и прочность пластин, к которым припаиваются детали.

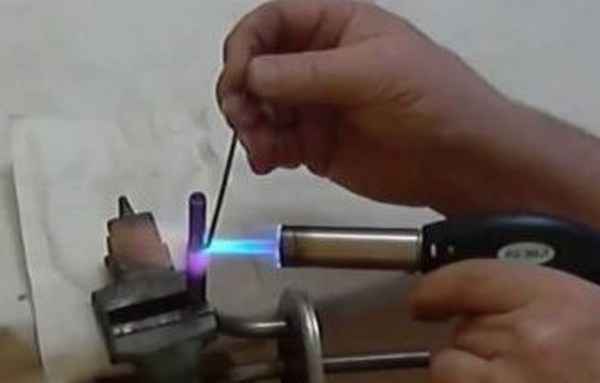

Пайка нержавейки твердыми припоями
Твердая пайка нержавейки применяется также при ремонте и изготовлении сосудов из нержавеющей стали, соединения труб, которые могут служить для проводки воды или охладительных систем.
Особенно активно она используется там, где затруднительна сварка. Ее можно встретить при ремонте автомобильных двигателей, радиаторов и трансмиссии. Благодаря высокому качеству соединения выдерживают даже упругие деформации и значительны нагрузки. Для многих вариантов ремонта, этот процесс не имеет альтернативы. Технология контролируется по ГОСТ 1499-54.
Преимущества пайки нержавейки твердыми припоями
- Пайка нержавейки твердыми припоями является самой качественной из всех возможных вариантов;
- Такой метод используется в промышленности для ответственных соединений, работающих в сложных условиях;
- Соединение может применяться даже в местах с высокой температурой;
- Детали стойки к различного рода нагрузкам;
- Процесс пайки происходит относительно быстро и не требует большого количества подготовительных процедур;
- Ею намного легче ремонтировать детали в станкостроительной сфере;
- Во время обработки температура является не столь высокой, чтобы деформировать металл заготовок, как это случается при сварке.
Недостатки пайки нержавейки твердыми припоями
- Если сравнивать с использованием других припоев, то процесс получается более трудоемким;
- Твердые сплавы нередко оказываются более дорогостоящими, как и себестоимость пайки, за счет того, что используется больше ресурсов;
- Далеко не каждый инструмент может дать ту температуру, которая требуется для этого процесса, поэтому, в домашних условиях он оказывается трудноосуществимым.
Подготовка оборудования и материалов
Перед тем как паять нержавейку твердым припоем, следует заняться подготовкой. Для проведения пайки нужно подобрать правильную горелку, которая бы смогла выдать требуемую температуру и обладала достаточной шириной пламени, чтобы равномерно обрабатывать поверхность.

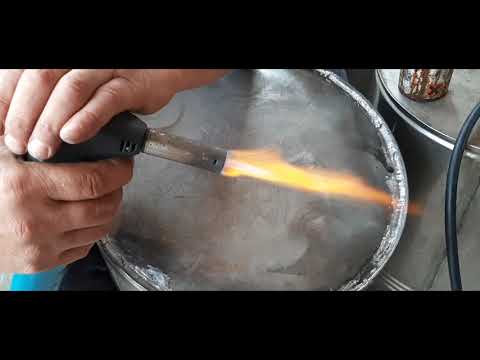

Выбор горелки для пайки припоями
Следует сделать так, чтобы под рукой всегда находился флюс и припой, чтобы вовремя сделать все нужные процедуры. Перед работой нужно подготовить все под заданный режим работы и проверить работоспособность инструментов.
Отличия высокотемпературной пайки от низкотемпературной
При высокотемпературном спаивании используется нагрев при помощи горелки, тогда как в ином случае применяется электрический нагрев.

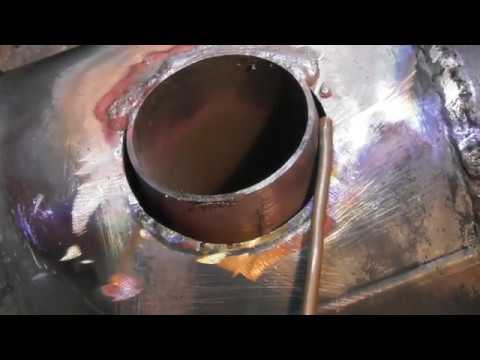

Высокотемпературная пайка нержавейки
Также различается температура плавления самого припоя. В первом случае она намного более высокая, что также влияет и на качество соединения, так как оно становится значительно выше. Низкотемпературная пайка, впоследствии, выдерживает меньшие температурные режимы воздействия. Высокотемпературная может вызывать структурные изменения в металле, если температура его плавления близка к той, которая используется при обработке. Для них также используется оборудование различной мощности.
Выбор твердого припоя
Медно-цинковый припой представлен в серии ПМЦ с различным содержанием меди. Его часто используют вместе с дополнительным легированием, чтобы снизить сильную отдачу при вибрации.
Медно-цинковый припой
Медно-фосфорный представлен в серии ПМФ с различным содержанием фосфора, в зависимости от цифры модели.
У него хорошая устойчивость к коррозии и высокая текучесть. Иногда его могут использовать для замены серебряного припоя.

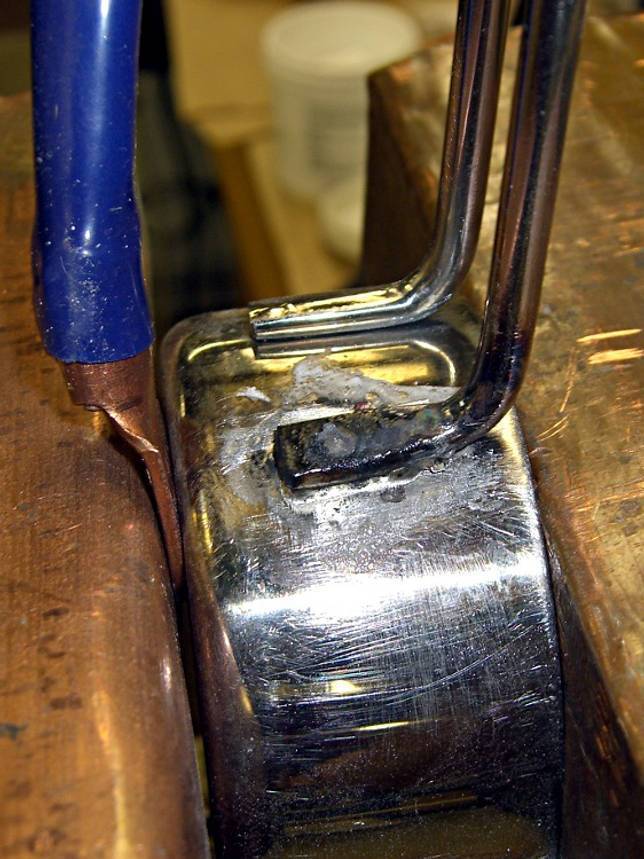

Медно-фосфорный припой
Медно-циноквые обладают высокими технологическими свойствам. При добавлении олова температура плавления снижается, так что он относится к универсальным припоям.
«Обратите внимание!
Для каждой процедуры выбор материала может отличаться, что зависит от свойств деталей.»
Выбор флюса
Пайка нержавеющей стали твердыми припоями требует тщательного подбора флюса. Одним из лучших вариантов для данного металла состоит на 70% из буры, на 20% из борной кислоты и на 10% из фтористого кальция.

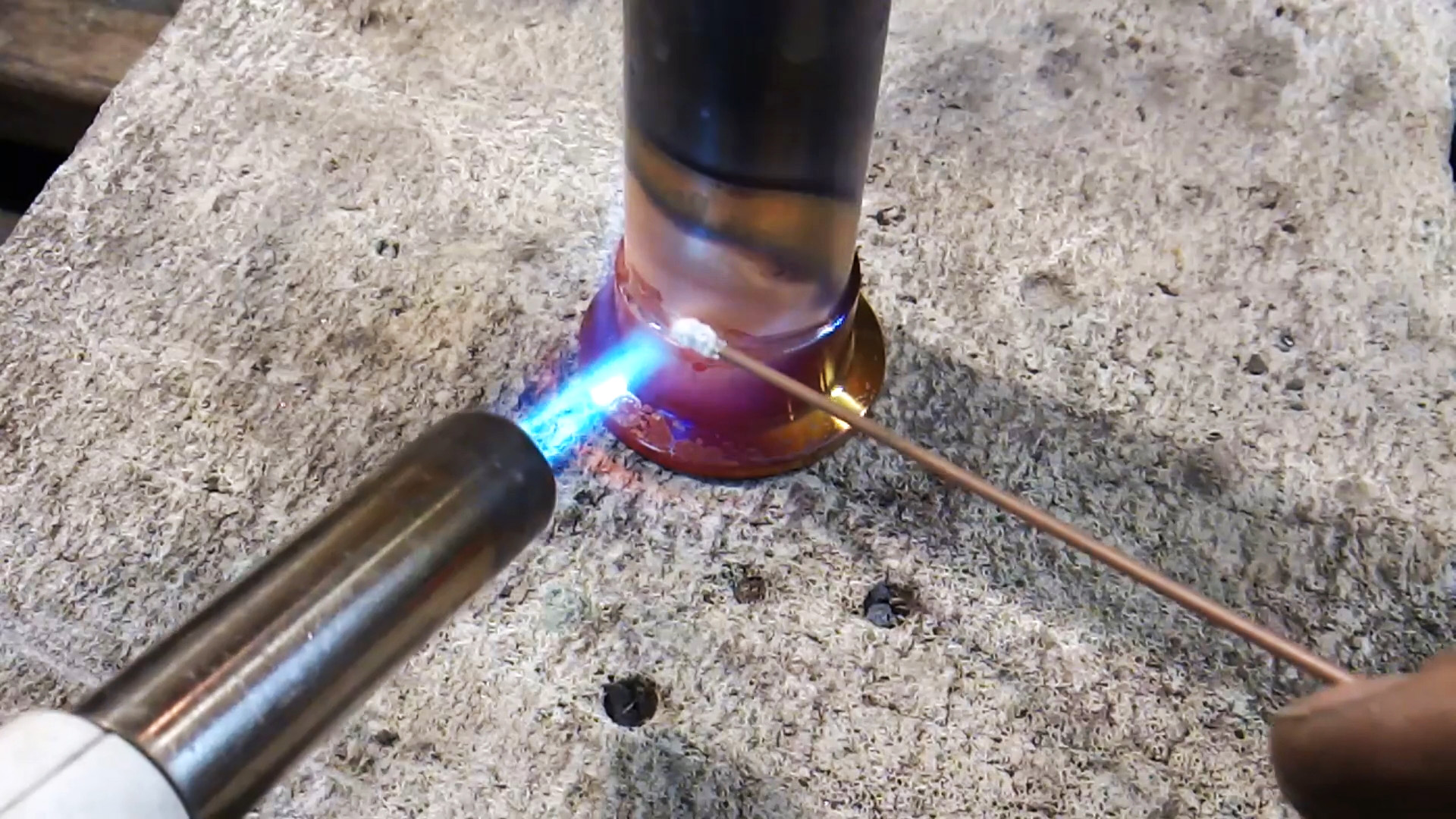

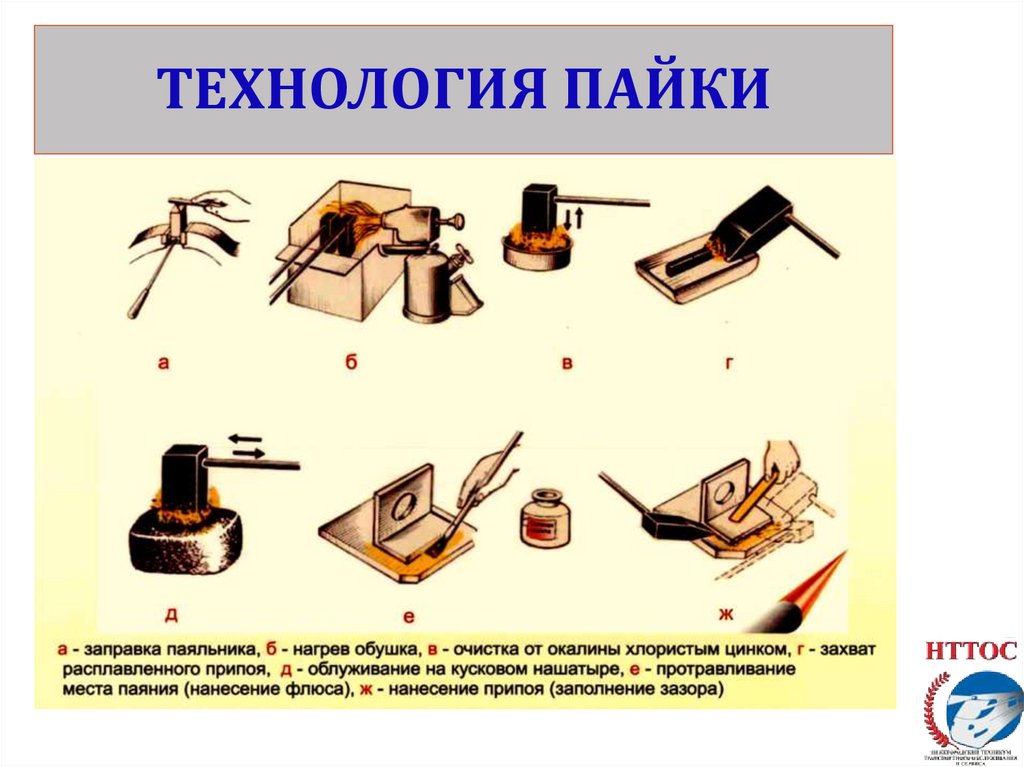

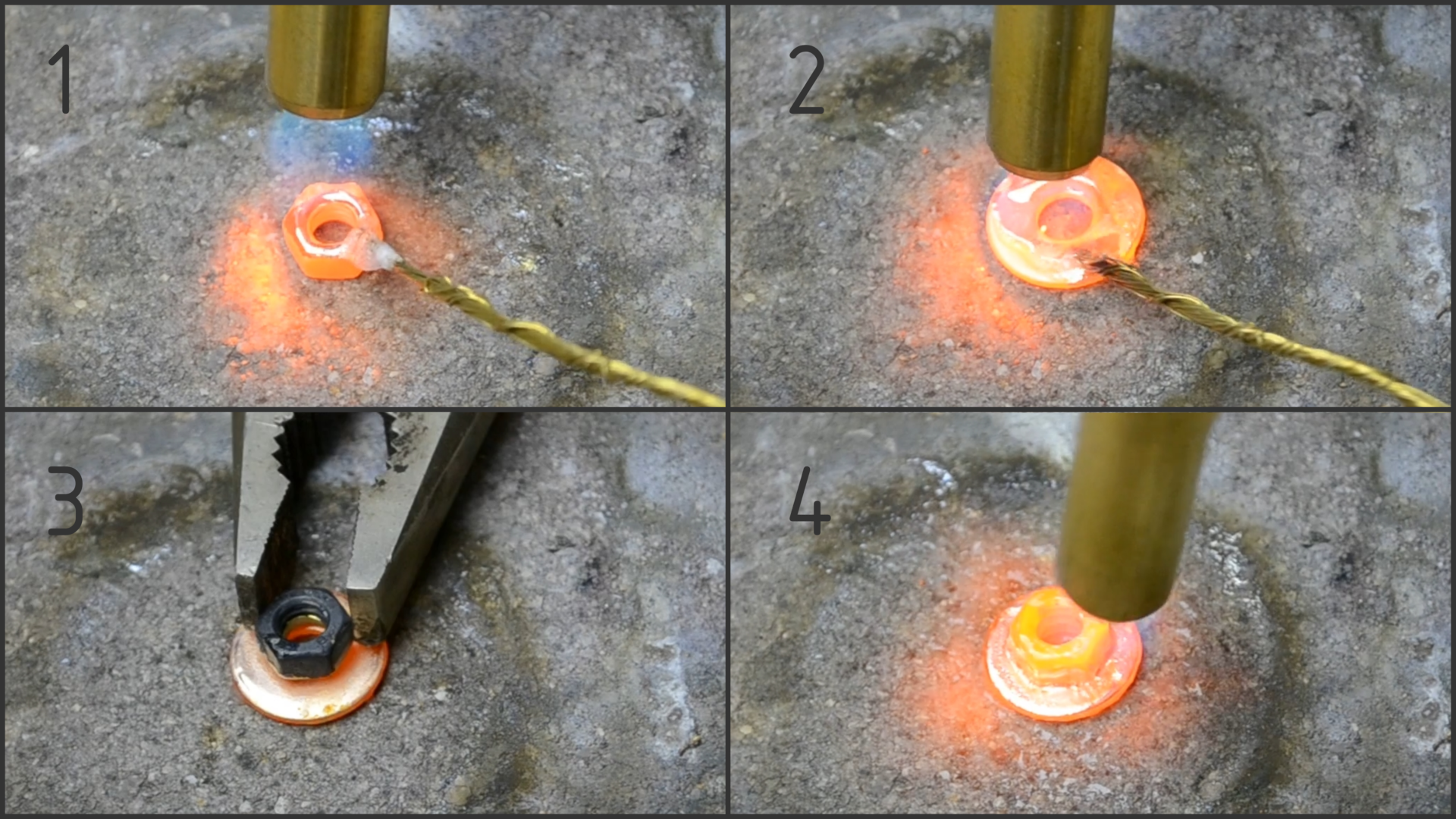

Технология пайки нержавейки твердым припоем
- Зачистить механическим способом стыковые части деталей.
- Зафиксировать заготовки в неподвижном положении.
- Зону, где будет происходить спайка, нужно промазать флюсом.
- Горелка зажигается и устанавливается на нужный режим.
- Постепенно прогревается зона спайки, пока не изменится цвет металла.
- К детали подается припой, который может быть сразу покрыт флюсом.
- Осуществляется постепенное запаивание поверхности, передвигая расходный материал вдоль линии спайки.
«Важно!
Пламя горелки не должно содержать в себе слишком много кислорода, так как он окисляет поверхность заготовок и делает соединение менее надежным.»
Контроль качества шва
Существует несколько способов проверить, насколько хорошо все спаялось. Для этого используют такие методы как:
- Параметрический;
- Трансформаторный;
- Люминесцентный;
- Цветной;
- Оптический;
- Визуальный.
Меры безопасности
Даже когда происходит пайка пищевой нержавейки твердыми припоями в домашних условиях, то следует придерживаться правил безопасности. Во-первых, для пищевой нержавейки припой не должен содержать цинк или свинец. Также не стоит забывать о высоких температурах, с которыми идет работа и брать все незащищенными руками раньше времени остывания. Баллон с газом должен находиться на достаточном расстоянии от открытого огня горелки.
Почему пайка может не получиться?
Основными причинами неудач являются:
- Недостаточно хорошая зачистка перед самим процессом;
- Плохой разогрев заготовки, так что припой не смог нормально сцепиться с металлом;
- Был неправильно подобран припой для такого соединения;
- Было использовано недостаточное количество флюса, так что материал не начал плавиться, как того требовала технология;
- После спайки, когда все еще не остыло, было механическое воздействие со сдвигом детали.

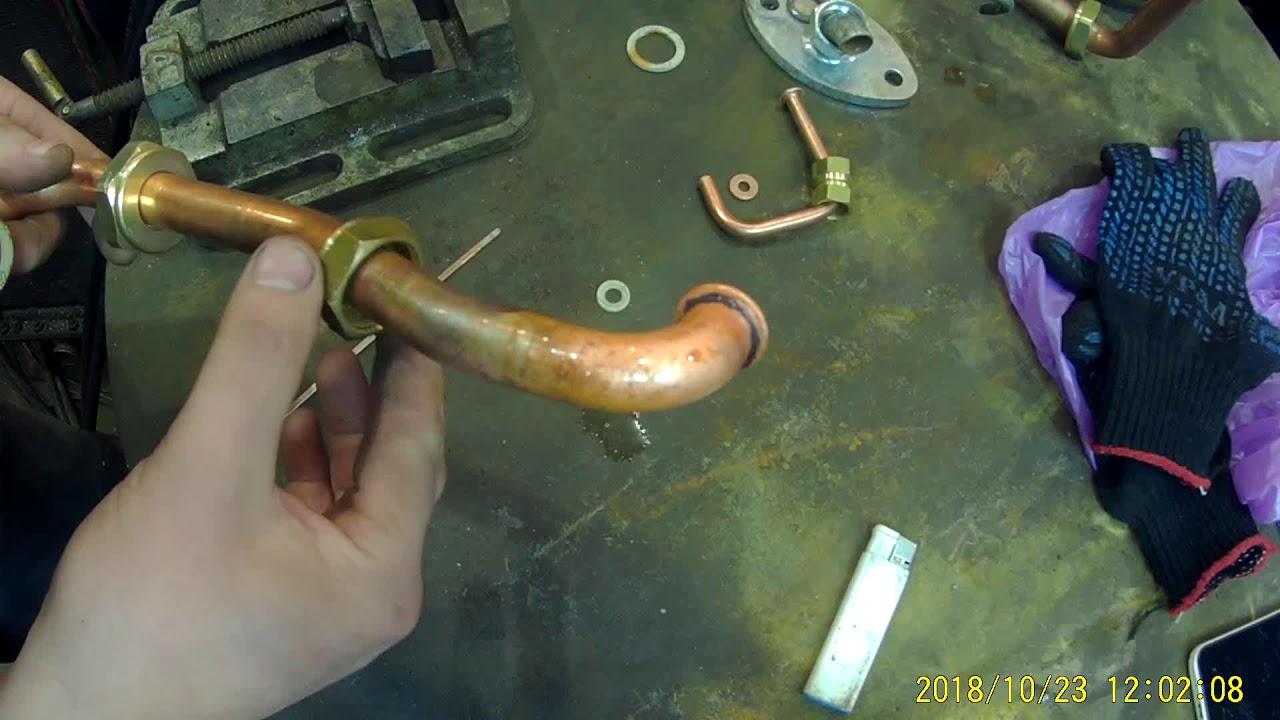

Пайка нержавейки с медью
Любое соединение двух металлических деталей априори не простая процедура.
Пайка нержавеющей стали с помощью меди относится к данному виду процедур. Работать с нержавейкой даже сложнее чем с другими типами материалов, так как она довольно сложно поддается плавлению и очень плохо соединяется с другими материалами. Поэтому для спаивания деталей из нержавеющей стали нужно использовать годами проверенные методы. При пайке любого другого материала, как правило, не возникает никаких проблем, но только не с нержавеющей сталью.
Весь процесс спаивания четко регулируется государственным стандартом, однако, здесь есть одна необычная особенность. Каждый вид металла по-разному соединяется с тем или иным материалом, соответственно, для каждого вида нужно применять разный припой и флюс, который будет подобран исключительно под данный материал. Но если вам нудно соединить не однородные (разные) металла требуется использовать достаточно редкие расходные материалы узкой специализации.
Данный вид пайки нержавеющей стали широко применяется как на больших производствах, так и в бытовых условиях.
С его помощью можно создать герметичные емкости, припаять медные детали и т.д. Этот метод пайки встречается не так часто, как другие, но все равно нужно знать, как его выполнять и все его особенности.
Можно ли спаять нержавеющую сталь с помощью меди?
Для начала нужно сказать, что данный процесс имеет повышенный уровень сложности выполнения. Но, несмотря на это, спаять нержавеющую сталь с помощью меди возможно. Чаще всего соединения подвергаются детали из одного металла, то есть если соединять детали только из нержавейки или только из меди качества шва будет высоко. Но рано или поздно возникнет ситуации, когда нужно спаять эти два материала между собой и в этом случае приходится уступать качеству итогового результата.
Для выполнения данной манипуляции были созданы специальные припои, с их помощью удается создать соединения достаточно высокой прочности и ее вполне хватает для того, чтобы использовать вещь в стандартном режиме. Если при пайке какого-либо другого материала отсутствует обязательная необходимость использования флюса, то здесь требуется полное проведения подготовительных процедур, вплоть до лужения.
Как и любой другой способ пайки, данный имеет свои преимущества и недостатки. Для начала стоит рассмотреть плюсы применения:
- с помощью этого метода пайки моно решить достаточно сложные технологические задачи;
- альтернативы этому способу, которая бы позволяла соединить медь с нержавеющей сталью на таком же уровне, просто нет;
- непосредственно сам процесс пайки не занимает много времени, для его выполнение не требуется наличие инструментов узкой специализации, вполне достаточно будет обычной горелки;
- современные технологии позволяют создавать припои, которые достаточно хорошо справляются с соединением разнородных металлов;
- спаять нержавеющую сталь с медью можно как в промышленных масштабах, так и в бытовых условиях.
Минусы:
- качество итогового результата находится на достаточно низком уровне относительно других методов пайки;
- возникают определенные сложности при подборке нужного вида припоя;
- используемый флюс очень быстро подвергается процессу окисления, поэтому начинать паять нужно сразу же, не затягивая действие температурной обработки;
- в большинстве случаев для пайки используется «легкий» припой, что значительно повышает сложность процедуры из-за того, что появляется необходимость в четкой настройке используемого температурного режима.
Способы пайки нержавеющей стали с медью
Для того чтобы выполнить соединение подобного рода можно воспользоваться несколькими различными способами. Как ни странно, различаются они не типом припоя, а инструментом, с помощью которого будет выполнена процедура. Чаще всего предпочтение отдается соединению с помощью паяльника или же газовой горелки.

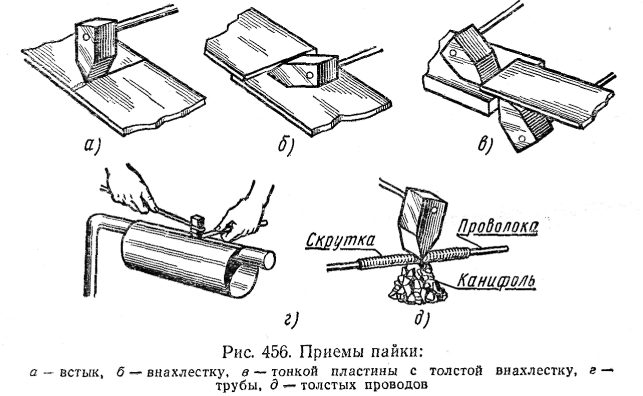

Паяльник чаще всего применяется в работе с деталями небольшого размера. С его помощью осуществлять это достаточно удобно во многом из-за того, что в процессе работы инструмент нагревается не сильно, что снижает риск прожечь деталь насквозь. Но есть и обратная сторона этого метода, паяльник значительно уступает горелке в мощности, что делает обработку деталей из твердых металлов просто невозможной. Помимо этого, с помощью паяльника сложно подвергать обработке большие поверхности, так как это займет достаточно много времени, скорее всего, к концу работы флюс уже окислится.
Газовая горелка используется гораздо чаще. Ее можно использовать не только для пайки нержавеющей стали с помощью меди, а также с латунью, никелем и другими припоями.
Газовая горелка позволяет обрабатывать достаточно большие поверхности, создавая соединения с высоким уровнем герметичности. Высокая скорость работы не позволяет флюсу успеть окислиться.
Как выбрать припой?
Итоговой результата качества выполненной работы во многом зависит от выбора припоя определенного вида. Он обеспечивает полное заполнение обрабатываемой поверхности. Самым распространенным и доступным способом является использование припоя из латуни для пайки нержавеющей стали с медью. В некоторых частных ситуация его можно применять даже не используя флюс.
Важно: использования данного типа припоя во многом уступает по физическим свойствам другим способам, однако в силу своей доступности и простоты его можно использовать для пайки простых соединений, которые не будут нести на себе высокий уровень ответственности.
Помимо вышеописанного способа, можно также использовать припои из следующих материалов:
- медно-фосфорный материал – он позволяет значительно улучшить качество итогового соединения, однако стоимость этого припоя достаточно высока;
- оловянно-серебряный материал – использование данного вида припоя лучше всего подходит для соединения нержавеющей стали с медью, однако применение этого способа связано с большими затратами в финансовом плане;
- для создания простейших соединений можно использовать обычный радиотехнический расходный материал, но лучше всего выбрать специализированный материал.
Как спаять нержавеющую сталь с медью?
Спаивание нержавеющей стали с медью с помощью латуни или припоев из других материалов происходит следующим образом.
- Предварительно нужно подготовить поверхность к обработке, для этого нужно полностью очистить ее от различных загрязнений, следов коррозии, эрозии и т.д. Для этого можно использовать практически любой растворитель.
- После этого нужно подготовить к работе флюс и выполнить лужение деталей в той области, в которой они будут соединяться между собой.
- Как только флюс будет ровно расположен на деталях в местах их соединения нужно положить припой в нужное место.
- Далее нужно его нагревать с помощью горелки до тех пор, пока расходный материал не начнет плавиться. Выполнению этого пункта нужно уделить особое внимание, так как нужно следить припоем: необходимо чтобы он ровно растекся по всей поверхности места соединения. Стоит отметить, что данный пункт нужно выполнять достаточно быстро, нужно сделать все до того, как флюс начнет окисляться.
- В конце операции нужно дать остыть месту пайки. Для этого не нужно выполнять никакие вмешательства, детали должны остыть естественным способом.
При выполнении всего процесса работ в обязательном порядке нужно следовать технике безопасности. Весь процесс работы нужно проводить строго в защитных перчатках, так как прямой контакт кожи с припоем может негативно повлиять на ее состояние. Заниматься выполнением данной манипуляции должен профессионально подготовленный человек, который имеет «за плечами» опыт работу и необходимые знания.
Процесс пайки нержавеющей стали| Просмотр Muggy Weld
Хотя нержавеющая сталь является одним из наиболее широко используемых металлов, процесс пайки нержавеющей стали может быть чрезвычайно сложным. Резка, сверление, пайка и сварка нержавеющей стали затруднены главным образом потому, что этот металл является плохим проводником тепла и имеет высокую скорость теплового расширения. Он также плохо реагирует на чрезмерное нагревание, вызывая его деформацию.
К счастью, у нас есть уникальная линейка продуктов, которые облегчают пайку и пайку нержавеющей стали.
Серебряный припой Super Alloy 1, SSQ-6 и SSF-6 предназначен для использования с нержавеющей сталью. Благодаря упрощению и повышению эффективности ремонтных и сварочных работ, многие из наших продуктов плавятся при высоких температурах и могут использоваться для обработки различных металлов, таких как латунь, медь, бронза, чугун и нержавеющая сталь. Для задач пайки и пайки или для пайки и пайки нержавеющей стали SSQ-6 и SSF-6 также могут использоваться с любым источником тепла и могут работать в течение длительного времени при минимальном уходе.
Познакомьтесь с компанией Muggy Weld
Компания Muggy Weld стремится предоставлять клиентам высококачественные электроды и сплавы для сварки различных металлов, таких как металл, алюминий, сталь и железо. Если ваша организация ценит качественные решения для сварки с минимальным временем выполнения работ и более низкими затратами по сравнению с традиционным ремонтом, наши комбинации стержней и флюсов состоят из высококачественных материалов и работают синхронно.
Вы просто не ошибетесь, выбрав Muggy Weld для сварки металлов.
Посмотрите наши видео
Посмотрите наши видеоролики, чтобы узнать больше о процессе пайки нержавеющей стали. Мы упрощаем этот сложный процесс, предлагая соответствующие ресурсы и инструкции. В Muggy Weld мы думаем о ваших интересах. Вот почему мы не просто предоставляем продукты — мы также обучаем.
Сварка нержавеющей стали — невероятно ценный навык, который нужно иметь благодаря его популярности. Узнайте все, что вам нужно знать об этом ниже.
| Super Alloy 1 Мультиметаллический и горшечный припой | SSF-6 Высокопрочный припой с содержанием серебра 56% | SSQ-6 Паяльная паста с содержанием серебра 56 % | |
|---|---|---|---|
| Доступные размеры (дюймы) | 3/32 дюйма, 1/8 дюйма | 1/16 дюйма | |
| Доступные размеры (мм) | 2,38 мм, 3,17 мм | 1,58 мм | Н/Д |
| Температура плавления | 350°F (177°C) | 1150°F (622°C) | 1050°F (566°C) |
| Сила сцепления | 20 000 фунтов на квадратный дюйм | Более 70 000 фунтов на квадратный дюйм | Более 85 000 фунтов на квадратный дюйм |
| Тип флюса и срок годности | Мед жидкий, срок годности 2 года | Покрытый флюсом | В смеси, срок годности 9 месяцев |
| Рекомендуемая горелка | Любой | Любой | Любой |
| Цвет совпадает? | Да | Да | Да |
| Содержит кадмий? | Да | № | № |
| Работает во всех положениях? | Да | Да | Да |
| Будет ли очищать окисленную нержавеющую сталь? | |||
| Будет ли смачиваться до обгорания нержавеющей стали? | № | Да | № |
| Склеивает нержавеющую сталь с латунью, сталью, медью, чугуном? | № | Да | |
| Может работать как приспособление? | № | № | Да |
| Рекомендуется для термочувствительных деталей? | Да | № | № |
Видеоролики по сварке нержавеющей стали
Aufhauser – Применение – Пайка компонентов из нержавеющей стали
- Главная /
- приложений
Паяные соединения, выполненные из нержавеющей стали и впоследствии подвергшиеся воздействию воды или водяного пара, могут быть подвержены межфазной коррозии, что приводит к выходу из строя соединений.
Использование специального серебряного припоя является одним из решений, позволяющих избежать проблем межфазной коррозии в компонентах из нержавеющей стали. Aufhauser рекомендует своим клиентам подробно проконсультироваться с нашим техническим отделом по этому вопросу, чтобы избежать проблемы. Дополнительная техническая информация доступна в разделе «Часто задаваемые вопросы».
Aufhauser Название продукта | Номинальный химический состав % | Солидус/ Ликвидус °F | АВС А5.8 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Аг | Медь | Цинк | Ni | Сн | CD | ||||
| SilverAlloy A-40Ni2 | 40 | 30 | 28 | 2 | 1240/1435 | БАг-4 | Запросить цену | ||
| SilverAlloy A-50Ni2 | 50 | 20 | 28 | 2 | 1220/1305 | БАг-24 | Запросить цену | ||
| Серебряный сплав A-56T | 56 | 22 | 17 | 5 | 1145/1205 | БАг-7 | Запросить цену | ||
| SilverAlloy Cd-50Ni3 | 50 | 15,5 | 15,5 | 3 | 16 | 1170/1270 | БАг-3 | Запрос предложения | |
Пайка сетки из нержавеющей стали
Пайка сетки из нержавеющей стали используется в специализированных приложениях для производства бумаги, таких как бумага, на которую необходимо наносить водяные знаки.
Он также используется на химических заводах, например, в сетках для сбора катализатора. Соединения, выполненные в этих средах, должны быть устойчивы к химической коррозии в рабочей среде. Паяные соединения, выполненные из нержавеющей стали и впоследствии подвергшиеся воздействию воды или водяного пара, могут быть подвержены межфазной коррозии, что приводит к выходу из строя соединений. Использование специального серебряного припоя является одним из решений, позволяющих избежать проблем межфазной коррозии в компонентах из нержавеющей стали. Aufhauser рекомендует своим клиентам подробно проконсультироваться с нашим техническим отделом по этому вопросу, чтобы избежать проблемы. Дополнительная техническая информация доступна в разделе «Часто задаваемые вопросы». Здесь показаны некоторые подходящие припои и флюсы:
Aufhauser Название продукта | Номинальный химический состав % | Солидус/ Ликвидус °F | АВС А5. | |||||
|---|---|---|---|---|---|---|---|---|
