Как переделать шуруповёрт на сеть 220 вольт

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение — переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Содержание

• Оптимальный вариант для питания шуруповерта на акб от сети
  • Проверка мощности
• Практический пример работы шуруповерта от БП компьютера
• Как переделали шуруповерт на 12 вольт в сетевой
  • Схема на 220 в

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Товары для изобретателей Ссылка на магазин.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход — 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Электроника для самоделок вкитайском магазине.

Проверка мощности

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант — блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. «Компьютерный блок питания — зарядное устройство.» Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка — засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Мнение.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую — он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат — бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про — зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

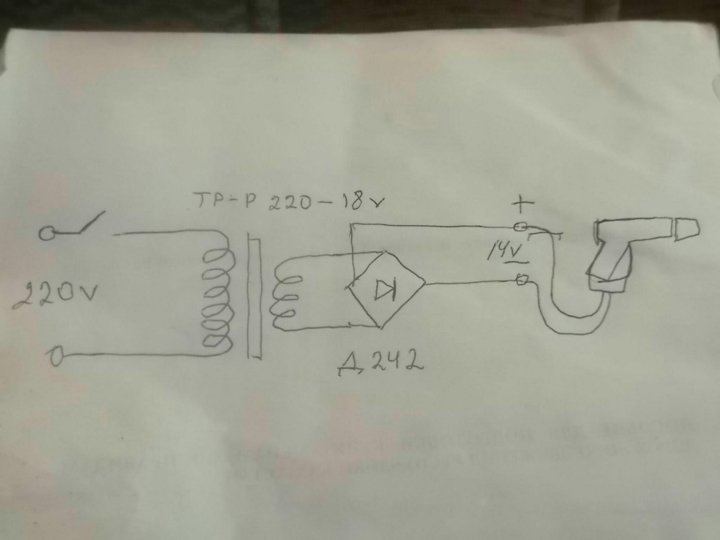

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Как переделать аккумуляторный шуруповерт

Главная › Новости Опубликовано: 03.09.2018 Аккумуляторный шуруповерт от сети 220. Простейший способ Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой. Аккумуляторный шуруповерт Причины для переделки аккумуляторного шуруповерта Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой. как переделать аккумуляторный ШУРУПОВЁРТ на работу от СЕТИ 220 В. (how to DIY) Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки: 🔌Как перевести шуруповёрт на питание от сети 220 Инструмент становится рабочим, вполне может заменить мини дрель. Нет необходимости контролировать уровень заряда батареи. Сила затяжки не зависит от остающегося заряда аккумулятора. Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания. Переделка шуруповерта своими руками Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства. Аккумуляторный шуруповерт в разобранном виде В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт. Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи. Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу. Подключение шуруповерта к зарядному устройству Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий. Последовательность переделки на питание от ЗУ: Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети. Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы; В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой. Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе. Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки. Монтаж готового блока питания в корпусе старого аккумулятора Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами: Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов. Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт). Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять. Собрать корпус после переделки и установить блок на шуруповерт. Монтаж готового блока питания в корпусе старого аккумулятора Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции. Самодельный блок питания При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы. Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат: Разборка и демонтаж корпуса старого аккумулятора; В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения. После пайки проверить напряжение на выходе мультиметром. Собрать плату на корпус аккумулятора. Подключить соответствующие провода к выходам низкого напряжения инструмента. Проверить работу, подключив переделанное устройство к сети. Подключение к внешнему блоку питания Внешний аккумулятор используется при недоступных компактных элементах или необходимости непрерывной работы инструмента. Аккумуляторный шуруповерт, подключенный к внешнему блоку питания Стоит запомнить действия при разборке или фотографировать, так как производиться вмешательство и переделка электрической схемы шуруповерта, сборку необходимо будет произвести точно в обратной последовательности. Произвести разборку устройства, переделать монтаж разъема для источника питания. Соединение проводов скруткой недопустимо, рекомендуется пропаять контакты, изолировать изолентой. При необходимости заклеить разъем термоклеем внутри корпуса. В соответствие с параметрами электропривода устройства, подобрать и переделать необходимый аккумулятор. Как вариант зачастую используется БП от ноутбука со схожей конфигурацией, переходник для разъема низкого напряжения имеется при любом магазине радиодеталей. После сборки в обратной последовательно необходимо подключить инструмент к сети и проверить работу. Подключение к блоку питания от компьютера В любом компьютерном магазине или рынке радиодеталей возможно найти поддержанный или новый блоки питания от компьютера за небольшую плату. Также может понадобиться завалявшийся старый компьютер или зарядка от ноутбука. Наличие выключателя на корпусе будет плюсом для безопасной работы, формат должен соответствовать АТ или АТХ. Для использования среднего шуруповерта достаточно мощности компьютерного блока питания от 300W, на старых моделях информация указана честно, поэтому они легко выдают от 16 ампер, достаточных для работы гайковерта. Шуруповерт, подключенный к блоку питания компьютера Данные БП отличаются наличием собственной системы охлаждения, защитой от перепадов напряжения. Для подключения используется только два выводных провода, желтый – 12 вольт «плюс», черный масса. Недостаток такого варианта, что блоки питания необходимо носить при работах и устанавливать на хорошо вентилируемое место. Возможно приделать ручку для мобильности. Важно понимать, что аккумуляторные шуруповерты с требуемым напряжением более 14,4 вольта – работать от такого способа подачи энергии не будут. Как запитать шуруповерт сохранив его автономность Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие: Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях. Использование внешнего источника питания аккумуляторного типа, например батарея UPS. Подключение и питанию от автомобильного аккумулятора. Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности. Замена старых элементов Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение. При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам. Последовательность действий: Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора. Поместить новые элементы, перепаянные между собой в корпус аккумулятора. Сборку произвести при обратной последовательности, после переделки опробовать работу. При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур. Подключение к автомобильному аккумулятору Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами. Подключение к автомобильному аккумулятору Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору. Подключение к внешнему аккумулятору Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат. Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе. Меры предосторожности После переделки аккумуляторного шуруповерта необходимо следовать простым правилам во время работы. Работы производятся с перерывом, после каждых 15 минут непрерывной работы электроинструментом, необходимо дать 2-3 минуты отдыха. Провод и блок фиксируются в доступном и комфортном месте для работ. Переделанный инструмент не используется при высотных работах, провод запрещается удлинять до сети. Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Блок питания от ноутбука для шуруповерта

Основное достоинство аккумуляторного шуруповерта – автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку. Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается. Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи как правило, в комплекте идет несколько аккумуляторов в блок питания. Тем самым получится работать как от аккумуляторной батареи, так и от электросети.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками
• Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту
• Переделка аккумуляторного шуруповёрта в сетевой своими руками
• Как самому сделать блок питания для шуруповёрта на 12в и 18в
• Как переделать шуруповёрт на сеть 220 вольт
• Блок питания для шуруповерта 18 В своими руками
• Блок питания для шуруповерта 12–18в — как сделать своими руками?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блоки питания для шуруповертов

Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево.

Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на вольт. Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов. Если обладать определенными знаниями в электротехнике и практическими навыками, то питание шуруповерта от сети В сделать несложно.

Существует несколько способов с использованием различных устройств для преобразования электроэнергии к соответствующему виду для вращения мотора шуруповерта. Переделка шуруповерта на питание от сети заключается в преобразовании напряжения В с переменным током в напряжение 12 или 18В постоянного тока. Один из самых надежных и простых способов преобразования шуруповерта в сетевой вариант — использовать его штатные комплектующие.

Переделка аккумуляторного шуруповерта на сетевой в этом случ предполагает, что схему собирают на базе штатного зарядного устройства. Потребуются следующие материалы:. Таким образом, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответствующее напряжение 12 или 18В постоянного тока. Соблюдение полярности рекомендуется, но не обязательно. При изменении полярности вал электродвигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, фактически осуществляется реверс вращения патрона шуруповерта.

Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их надо припаивать с кислотным припоем или удалить вообще, а провода припаять на дорожки печатной платы. Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод.

В случае, когда в комплекте БУ шуруповерта неисправна плата зарядки, чтобы сделать сетевой вариант, ставится блок питания с параметрами, подходящими по напряжению и мощности. Иногда блок питания подходит от персонального компьютера. Надо учитывать, что сетевое питание преобразуется в 12 вольт постоянного тока, шуруповерт на холостом ходу потребляет ток до 4А, кратковременно в момент затяжки — более 40А, то пиковое значение потребляемой мощности может быть до Вт.

Можно установить БП от ноутбука, они компактны и удобны для эксплуатации, но максимальная мощность этих моделей в пределах Вт, немного больше этого не всегда достаточно.

При вкручивании саморезов в плотную деревянную поверхность такой блок питания может долго не протянуть — сгорит. Надежнее использовать блоки питания из системных блоков стационарных компьютеров. Они более мощные и по всем параметрам соответствуют для подключения к шуруповертам. Пиковая мощность такого блока питания — Вт; номинальная для длительной эксплуатации нагрузки — Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

На верхней крышке металлического корпуса расположен вентилятор, который подключается через разъемы к плате. Вентиляционное охлаждение позволяет БП выдерживать большие пиковые нагрузки в Вт в течение нескольких минут. Иногда вентиляторы расположены на боковых стенах, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту надо выполнить всего несколько операций:. К сведению. Подключение минуса делается черными проводами. Обратите внимание! В нашем случае используется импульсный БП, который не запустится вне схемы системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем как аксиому, что нужна доработка, которая заключается в простой перемычке.

При сборке корпуса не забудьте подключить вентилятор. Вентилятор запитывается от линии 12В, по этому признаку можно легко найти точки подключения шуруповерта. Все элементы легко размещаются в любом корпусе, необходимые органы управления, контроля и индикации выводятся на лицевую панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощности более Вт, можно взять в старой бытовой технике телевизорах, магнитофонах , с стабилизаторов напряжения и других блоков питания.

При необходимости переделываем трансформатор, доматываем вторичную обмотку или ставим в обмотку вывод на определенном количестве витков, для достижения на выходе В.

Диоды рекомендуется размещать на дюралевом радиаторе, который эффективно отводит тепло, продлевая ресурс работы. Обладая определенными практическими навыками и знаниями в электротехнике, трансформатор можно намотать своими руками. В продаже есть много блоков питания с подходящими характеристиками, чтобы запитать шуроповерт от сети, но для этого необходимы финансовые затраты. При наличии старого системного блока от ПК несложно переделать блок питания, тем более что при необходимости его нетрудно привести в исходное состояние и использовать по назначению.

RU – интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки. Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта.

Фото 2 -Замена блоков питания для шуруповерта 12в и 18в своими руками. Этапы батарея питания от ноутбука или другой спецтехники;; зарядка для .

Переделка аккумуляторного шуруповёрта в сетевой своими руками

Шуруповерт с аккумуляторной батареей — это полезный в домашней хозяйственной деятельности, в строительстве, а также при сборке самых разнообразных конструкций электроинструмент. Главным его достоинством является возможность выполнения работы автономно, пока элементы питания не разрядятся. По разным причинам может потребоваться переделка шуруповерта для подключения к сети V. Такую модификацию сравнительно несложно провести самостоятельно различными способами, для этого не нужны специальные инструменты. В зависимости от выбранного варианта, внесение изменений потребует разных временных и финансовых затрат. Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Как самому сделать блок питания для шуруповёрта на 12в и 18в

Опытный мастер в сфере строительства всегда имеет под рукой свой незаменимый инструмент — шуруповерт. Это объяснимо тем, что это устройство многофункционально и существенно облегчает работу, чего нельзя сказать про вкручивание шурупов с помощью отвертки. Однако, со временем любая техника, включая аккумуляторный шуруповерт, утрачивает свою эффективность при работе и уже работает не так как прежде. Как быть и что предпринять, если вы столкнулись с такой проблемой? Одним из выходов из сложившейся ситуации является конструирование самодельного блока питания для инструмента.

Самое слабое место в бытовых шуруповертах — это аккумулятор.

Как переделать шуруповёрт на сеть 220 вольт

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на вольт. Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов.

Блок питания для шуруповерта 18 В своими руками

Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой. Аккумуляторный шуруповерт.

Батарея для ноутбука для внедрения блока питания для.

Блок питания для шуруповерта 12–18в — как сделать своими руками?

А сколько фактически будет потреблять аккум в начале зарядки ближе к концу зарядки ток будет уменьшаться , можно будет измерить мультиметром, если он у вас есть конечно. Хотя, с учетом того, что родной адаптер был на 0. Али-баба написал : Выкиньте его от греха..

Схема такая: Аккумулятор Необходимо зарядить Li-ion аккамулятор от коммуникатора. После падения сломался Зарядка аккумулятора Здравствуйте! Зарядка аккумулятора Встраиваю в плату зарядный модуль. Использоваться будет технология зарядки постоянным напряжением

Все современные шуруповерты работают от аккумулятора. Чтобы он всегда оставался в заряженном состоянии, требуется блок питания.

Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень медленно справляется со своими обязанностями. Однако со временем бодрые возгласы инструмента ослабевают, и он работает хуже, чем прежде. Зарядка показывает, что все в порядке, а работа замедляется, ухудшается. Это указывает на то, что износился блок питания. Его можно заменить, купив новый.

Практически у каждого домашнего мастера имеется шуруповерт. С его помощью удается выполнять большой объем домашней работы. Многие модели являются автономными, так как питаются от АКБ.

Можно ли заряжать аккумуляторную дрель от сетевого адаптера?

Спросил 11 лет, 6 месяцев назад

Изменено 1 год, 10 месяцев назад

Просмотрено 67 тысяч раз

14

Новинка! Сохраняйте вопросы или ответы и организуйте свой любимый контент.
Узнать больше.

\$\начало группы\$

У меня есть аккумуляторная дрель Dewalt 18V. Мне интересно, возможно ли создать адаптер, который может питать дрель от стандартной настенной розетки США?

Обычной дрели DeWalt требуется 2,6 А без нагрузки. Я предполагаю, что это прыгает значительно выше под нагрузкой. У большинства двигателей DeWalt ток останова превышает 250 ампер…

Мы будем очень признательны за любую информацию!!

• блок питания
• блок питания
• адаптер

\$\конечная группа\$

5

\$\начало группы\$

Можно было бы собрать такой и переходник. Это будет зависеть от рейтинга ваших дрелей и от того, как вы хотите подключить питание.

В любом случае аккумуляторная дрель оснащена двигателем постоянного тока, поэтому для нее потребуется понижающий трансформатор и двухполупериодный мостовой выпрямитель. Вероятно, также понадобится стабилизатор и несколько конденсаторов. Возможно, вы сможете использовать силовой трансформатор от ноутбука или другого устройства. Но напряжение должно соответствовать дрели, а требования к току должны быть очень похожими (чем больше вы можете поджарить дрель, тем меньше вы можете поджарить блок питания). старый аккумулятор, поэтому вам не нужно модифицировать дрель. Но также должна быть возможность добавить к дрели дополнительный домкрат.

\$\конечная группа\$

10

\$\начало группы\$

Ответ прост: не надо. Если бы вы это сделали, скорее всего, вы бы потратили много денег на сильноточные понижающие трансформаторы или другие источники питания и рискуете испортить свою беспроводную дрель. Сетевые дрели, новые от Home Depot, начинаются с тридцати долларов и будут иметь такую ​​же хорошую или даже лучшую производительность, чем аккумуляторные дрели за 150 долларов. Вы выиграете время и деньги, просто купив один, и не будете испытывать головную боль или риск поражения электрическим током.

\$\конечная группа\$

2

\$\начало группы\$

Возможно, но не однозначно. Здесь показано необратимое изменение: http://www.instructables.com/id/Convert-a-battery-drill-to-wall-power/

Я мог бы поклясться, что раньше видел переходники для беспроводных дрелей, но для жизнь меня я не могу найти их сейчас. Я предполагаю, что это будет сложно – батареи – это сильноточные звери, и установка источника питания, который мог бы управлять таким током, в приемлемом размере на дрели может быть затруднена.

\$\конечная группа\$

4

\$\начало группы\$

Вышеупомянутые сетевые дрели работают от 110 В, что означает 1/6 тока. Я думаю, что проще получить 18-вольтовую батарею с очень высоким номинальным током разряда, чем сделать дешевый 18-вольтовый источник питания с высоким током.

Если вы хотите сделать это, тороидальный силовой трансформатор + мостовой выпрямитель должны работать хорошо. Я не думаю, что вам нужно будет стабилизировать напряжение, но быстрый осмотр внутренней схемы может доказать, что я ошибаюсь.

\$\конечная группа\$

2

\$\начало группы\$

Я использовал блок питания постоянного тока 19 В от компьютера с номиналом 4 ампера. Моя дрель будет работать очередями, если я медленно не нажму на курок на полную мощность. Если я приложу любое сопротивление, например, попытаюсь высвободить сверло из патрона, сверло заглохнет и даст короткие всплески жизни без какого-либо значительного крутящего момента.

\$\конечная группа\$

\$\начало группы\$

Это не только возможно, но дополнительно недорого и просто http://www. edaboard.com/thread212631.html

\$\конечная группа\$

1

\$\начало группы\$

добавляю к ответу 8pins. Меня тоже интересует, как починить инструмент со сломанной батареей. Я получил поток с archive.org, и схема находится здесь https://gofile.io/d/xYVFlB. SMPS небольшой, чтобы поместиться внутри инструмента (в корпусе батареи) с тороидальным трансформатором. Попробую с простым блоком питания.

\$\конечная группа\$

Отвертка от автомобильного зарядного устройства. Можно ли запитать шуруповерт от автомобильного аккумулятора? Сообщества ›Гаражное дело› Блог › Шуруповерт от внешнего аккумулятора

Те, кто пользовался аккумуляторным шуруповертом, оценили его удобство. В любой момент, не запутавшись в проводах, можно пролезть в труднодоступные ниши. Пока не иссякнет.

Это первый недостаток – нуждается в регулярной подзарядке. Рано или поздно возникают циклы перезарядки.

Это второй недостаток. Этот момент наступит тем раньше, чем дешевле будет ваш инструмент. Экономя деньги при покупке, мы часто покупаем недорогие китайские «ноунеймовые» устройства.

В этом нет ничего плохого, но вы должны знать, что производитель экономит не меньше вас. Следовательно, самая дорогая единица (а именно батарея) будет самой дешевой в комплекте. В итоге получаем отличный инструмент с исправным мотором, а не изношенным редуктором, который не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батареек или заменить неисправные батарейки в устройстве. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерная батарея имеет большой вес, и использование такого тандема не очень комфортно.

ВАЖНО! Многие шуруповерты имеют рабочее напряжение 16-19 вольт. Такого напряжения не обеспечит даже полностью заряженный автомобильный аккумулятор. И мы имеем в виду использование б/у аккумулятора, где на клеммах может быть максимум 10,5-11,5 вольт.

Выход есть – переделка шуруповерта в сети

Да, теряется одно из преимуществ беспроводного инструмента – мобильность. А вот для работы в помещениях с доступом к сети 220 вольт это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Существует две концепции того, как сделать сеть из беспроводного шуруповерта:

• Внешний блок питания. Идея не так абсурдна, как может показаться. Даже большой и тяжелый понижающий выпрямитель может просто стоять рядом с розеткой. Вы одинаково привязаны и к блоку питания, и к воткнутой сетевой вилке. А шнур низковольтный можно сделать любой длины;

ВАЖНО! Закон Ома гласит – при той же мощности уменьшая напряжение – увеличиваем ток!

Соответственно шнур питания на 12-19 вольт должен иметь большее сечение, чем на 220 вольт.

• Питание в кейсе от аккумулятора. Мобильность сохраняется, вы ограничены только длиной сетевого кабеля. Проблема только в том, как в небольшой корпус втиснуть достаточно мощный трансформатор. Вопросы о том, как работает магазинный малогабаритный шуруповерт от сети – задавать не нужно. Там изначально был установлен мотор на 220 вольт. Вспоминаем еще раз закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Срок службы отвертки 5-7 лет, срок службы ее аккумулятора в лучшем случае 2 года. Это значит, что заменив источник питания, удастся продлить срок службы любимого инструмента как минимум на 2 года. Конечно, лучше всего найти оригинальный аккумулятор, но проблема в доступности и стоимости.

Как заменить аккумулятор на шуруповерте

Сразу стоит отметить, что кустарные доработки уменьшат мобильность шуруповерта из-за дополнительного провода от нового источника питания и его веса. С другой стороны, время работы от одного заряда увеличится до 12–20 часов, против 2–3 с родным аккумулятором. Это будет очень полезно на удаленных площадках без электроснабжения.

Для удобства и безопасности следует использовать гибкий провод с двойной изоляцией типа ПВС и ШВВП. Сечение 0,75 мм 2 и более. Подключить можно в двух местах:

• к рукоятке отвертки;

• в корпус старого аккумулятора.

Литой корпус раскалывается резким ударом отверткой, либо отделяется ножовочным полотном в месте пайки. Затем старый удаляется. свинцовый аккумулятор, а на освободившиеся провода, соблюдая полярность, подключается питание от нового источника.

Подбор батареи

Основной параметр, который необходимо учитывать, это напряжение питания, указанное в паспорте или на корпусе. Двигатели, применяемые в шуруповертах, также работают при пониженном напряжении, несколько проигрывая в скорости и крутящем моменте. Самыми доступными из аккумуляторов будут кислотные аккумуляторы для автомобилей, мотоциклов, а также для источников бесперебойного питания.

Автомобильная

Часто возникает вопрос, можно ли подключить шуруповерт к автомобильному аккумулятору. Ведь можно использовать отработавший свой ресурс аккумулятор, емкость которого для автомобиля и без того мала, но достаточна для ручного инструмента. Стандартное напряжение автомобильных аккумуляторов 12 вольт.

Из-за массы 14 кг целесообразно использовать такой источник на стационарном рабочем месте, строительных лесах или мобильных платформах. Длина провода 2-3 метра. Зарядку придется производить сторонним устройством из-за большого зарядного тока.

Мотоцикл

Отличаются массой в пределах 2-4 кг. Напряжение 6 и 12 вольт.

Гелевые (аккумуляторы для ИБП)

Их преимущество в герметичном корпусе и пастообразном электролите, которые позволяют использовать прибор в любом пространственном положении. Возможно использование зарядного устройства от шуруповерта. Здесь можно не бояться ожогов кислотой или испорченной одежды. Аккумулятор можно прикрепить непосредственно к отвертке или носить в сумке или кармане.

Меры предосторожности

Следует иметь в виду, что подключение нового блока питания является вмешательством в заводскую конструкцию. Это означает, что важно уделять внимание личной и пожарной безопасности. Помните, что вам необходимо:

• соблюдать полярность;
• надежно изолируют соединения проводов;
• используйте зарядные устройства, рассчитанные на емкость этой батареи.

Для замены батареи достаточно минимальных знаний в области электротехники. Пригодятся и слесарные навыки. Необходимо обеспечить повышенную механическую прочность мест соединения проводов.

Как это сделать? Опасно ли это для отвертки?

Поскольку работа шуруповерта связана со скачками напряжения при включении и выключении, автомобильный аккумулятор подойдет как нельзя лучше, т.к. в обычном режиме работа последнего связана именно с режимом разряд-заряд. Что же касается вреда для самого устройства (отвертки), то опасаться нечего – сколько ей нужно, сколько потребит. Правда для хорошей работы шуруповерта от автомобильного аккумулятора его рабочее напряжение должно быть около 12В.

Подключить отвертку к аккумулятору можно с помощью гибкого медного кабеля к плюсовым/минусовым полюсам на устройстве и аккумуляторе соответственно.

Подключить шуруповерт к автомобильному аккумулятору можно, если они совпадают по напряжению, а именно на шуруповерте будет указана маркировка 12 В (в продаже их достаточно!), в этом случае можно просто присоединить к временную хижину и работать без страха.

Но большое количество шуруповертов имеют более высокое напряжение, это и 14В и 18В – в этом случае для стабильной и качественной работы шуруповерта нужно использовать выпрямитель с регулируемым повышением напряжения, иначе шуруповерт захлебнется из-за слабая мощность, да и ампераж батареи его нагреет – , которые могут повредить прибор .

Как правило, чаще имеем дело с шуруповертами на 12-14 вольт. Это самое оптимальное напряжение и оно вполне подходит, поэтому вполне подойдет для подключения шуруповерта к автомобильному аккумулятору. Тут главное не перепутать полярность минус плюс. Даже если ваша отвертка на 18 вольт, не беда. Его тоже можно запитать, просто мощность немного упадет. Но это не страшно, это отвертка, а не находчивая дрель. Такая отвертка нормально сделает свою работу.

Если шуруповерт рассчитан на напряжение 12 вольт, то естественно можно подключать к автомобильному аккумулятору и не только. Аккумулятор от источника бесперебойного питания также рассчитан на 12 вольт. Главное не перепутать плюсовую и минусовую клеммы шуруповертного соединения. В качестве защиты от неправильного включения можно попробовать включить диод в разрыв одного провода. Это просто теоретически должно помочь от некорректного включения.

Недорогие отвертки хороши для тех, кто не использует инструмент очень часто. Но, как показывает практика, до поры до времени. У большинства из них аккумуляторы выходят из строя достаточно быстро, а иногда им просто не хватает мощности. Простая модификация инструмента поможет решить этот вопрос. В конце вы получите отвертку, которая будет работать напрямую от автомобильного аккумулятора.

Материалы (правка)

Для модификации отвертки своими руками подготовьте:

• саму отвертку;
• длинная крестовая отвертка;
файл
• ;
• зажимы аккумуляторные с проводами;
• кусачки;
паяльник
• ;
припой
• ;
изолента
• .

Шаг 1 … Перед началом работы необходимо полностью разобрать инструмент. Используйте для этого тонкую длинную отвертку.

Шаг 2 … Сначала снимите одну половину корпуса, а другую оставьте с внутренним содержимым в первозданном виде… Извлеките аккумулятор из корпуса. Ваша отвертка может немного отличаться изнутри. Все зависит от производителя. Обязательно найдите положительный и отрицательный электроды. Для дальнейшей работы они понадобятся.

Запомните расположение всех внутренних деталей инструмента и осторожно извлеките их из корпуса.

Шаг 3 … Смело разрезайте напильником нижнюю часть пластикового корпуса, которая служит подставкой. В модифицированном шуруповерте эта деталь будет лишней. Старайтесь вырезать детали симметрично на двух половинках инструмента.

Шаг 4 … Зачистите концы проводов на клеммах аккумулятора. Для этого используйте острый нож. Если у вас слишком длинные провода, отрежьте кусачками лишние части и только потом зачистите их.

Шаг 5 … Подсоедините провода к электродам. В данном случае конструкция была немного необычной, поэтому достаточно было продеть провода в зажимы и зафиксировать изолентой. В большинстве случаев для соединения потребуется паяльник. Будьте готовы к этому заранее.

Шаг 6 … Соберите отвертку обратно. Вставьте внутреннее содержимое, выведите провода зажимами наружу. Соберите корпус и закрепите винтами. Внизу, где была подставка, закрепите все изолентой, закрыв образовавшееся ею отверстие.

Несмотря на комичность метода, он действительно работает. Только для освещения мы не будем использовать сам шуруповерт, а только батарейку от него. Он гораздо меньше по габаритам, не говоря уже о емкости и напряжении, но вполне способен завести автомобиль с севшим аккумулятором.

Вам понадобится

• Аккумулятор от шуруповерта с напряжением от 12 В, а лучше от 14 В.
• Стандартные провода прикуривателя с крокодилами.
• Пара гвоздей, шурупов или шестигранных ключей.
• Изолента или.
• Сухая губка или тряпка.

Как завести машину

Если у вас есть все необходимое под рукой, можно приступать к процессу освещения. Порядок действий будет следующим:

1. Извлеките аккумулятор из шуруповерта или дрели, отсоединив его от корпуса.

2. Осмотрите контакты. Если они имеют внутреннюю структуру, попробуйте вставить в каждый гвоздь, саморез или шестигранный ключ. Если они выполнены в виде внешних разъемов, то прикрепите к ним такие же гвозди или шурупы, а затем надежно закрепите изолентой или изолентой.

3. Дополнительно изолируйте самодельные контакты от случайного прикосновения, которое может вызвать короткое замыкание, сухой губкой, тряпкой или другим токопроводящим предметом.

4. Подсоедините провода для освещения аккумулятора шуруповерта к , плюсовые контакты соедините с плюсом, а минус с минусом.

5. Подождите около 10 минут.

6. Попробуйте запустить двигатель, сильно повернув стартер.

7. После запуска двигателя отсоедините провода зажигания от автомобильного аккумулятора.

Что еще

Теперь несколько важных нюансов. Во-первых, прежде чем приступать к каким-либо манипуляциям с аккумулятором шуруповерта, сначала нужно проверить его тип. Для наших целей подходят никель-кадмиевые или никель-металлогидридные аккумуляторы. С литий-полимерными моделями лучше не экспериментировать, так как они могут не выдержать большой ток и взорваться.

Теперь о плате. Понятно, что аккумулятор шуруповерта должен быть заряжен, причем на 100%. Если вы попытаетесь провернуть трюк с полуразряженным аккумулятором, у вас точно ничего не получится.

И последний момент: даже с полностью заряженным аккумулятором шуруповерта завести машину можно только один раз. Если вы попытаетесь сделать это снова, это не сработает, пока вы не перезарядите его снова. Поэтому важно не глушить двигатель после его запуска, чтобы дать штатной батарее возможность подзарядиться.

Понимание емкости аккумулятора: Ah не A

Я использовал держатели для восьми щелочных элементов «C» на своем роботе после того, как не нашел аккумулятор 12 В, 1 А.

Мои первые электронные проекты и мой первый робот питались от обычных щелочных батарей, и я не думал о токе или емкости этих батарей. Аккумуляторы были четко обозначены «1,5 В», и я был счастлив, понимая, что установка четырех аккумуляторов в держатель дает мне 6 вольт; когда двигатели замедлились, пришло время для новых батарей. Когда я начал проектировать своего второго робота, я нашел несколько двигателей на 12 В, 1 А (что может означать «двигатель на 1 ампер» — это тема для другого поста) и быстро потратил много часов, таская родителей и учителей в магазин радиотоваров и магазины автозапчастей в поисках для аккумулятора 12В, 1А. Никто не понял, что на батареях указана емкость, а не сила тока, а поскольку самые маленькие 12-вольтовые аккумуляторы для мотоциклов и систем сигнализации в городе были 3 или 4 Ач, я поехал домой с пустыми руками. Я закончил тем, что использовал щелочи. Судя по всему, как только емкость батареи оказалась не на моей стороне, я забыл о своем беспокойстве о том, что они будут нагнетать слишком большой ток в мои двигатели.

Я сделал много распространенных ошибок при выборе батареи:

• Непонимание того, что моя схема будет потреблять любой ток от батареи, в отличие от батареи, нагнетающей заданное количество тока в цепь.
• Думал, что мои моторы будут потреблять фиксированное количество тока.
• Путают ток и емкость.
• Игнорирование «h» в «Ах»
• Забыть о таком свойстве, как вместимость, как только оно не оказалось перед моим лицом.

Первые два пункта достаточно сложны, чтобы их дальнейшее развитие заслуживало отдельного поста; сегодня я хочу сосредоточиться на некоторых технических деталях емкости и тока батареи и коснуться небрежного отношения, которое приводит к последним двум ошибкам.

Батарея хранит энергию; «Емкость» — это количество энергии, которое он может хранить. Энергия измеряется в джоулях, сокращенно Дж, но она также может быть выражена в других единицах, таких как ватт-часы, сокращенно Втч (для более крупных величин, таких как потребление электроэнергии в жилых помещениях, используются киловатт-часы (кВтч). тыс. Втч). Это похоже на то, как площадь может быть измерена в акрах или квадратных милях: существуют специальные единицы измерения площади, такие как акры, но вы также можете получить меру площади, умножив длину на длину, чтобы получить мили на мили, или менее неуклюжие квадратные мили. (Дефис, введенный английской грамматикой, не помогает делу, поскольку дефис выглядит как знак минус, когда мы фактически перемножаем единицы вместе.) Ватты и ватт-часы обычно являются хорошими единицами измерения для электроники, поскольку они легко соотносятся с напряжением и током и поскольку типичные батареи, которые вы можете держать в руке, будут иметь емкость в несколько десятков ватт-часов.

В случае типичной батареи, где мы можем предположить постоянное напряжение, мы можем заменить ватты на вольты, умноженные на ампер. 12-вольтовая батарея емкостью 1 ампер-час (сокращенно Ач) и 6-вольтовая батарея емкостью 2 Ач каждая хранят по 12 Втч, но напряжение обычно является критическим параметром для батареи, и после выбора напряжения можно указать емкость. по рейтингу ампер-часов. Ценность использования ампер-часа заключается в том, что он делает явным наше умножение скорости, ампера и времени, часа: батарея, рассчитанная на один ампер-час, может обеспечить ток в один ампер в течение примерно одного часа, два ампера в течение одного часа. около получаса, или 0,1 ампер в течение примерно десяти часов. Я говорю «примерно», потому что точная емкость будет зависеть от силы тока.

Ток и емкость аккумулятора подобны скорости и запасу хода автомобиля. Если ваш автомобиль имеет запас хода около 300 миль, вы можете двигаться со скоростью 30 миль в час в течение десяти часов или со скоростью 60 миль в час в течение пяти часов. Ваша эффективность будет ухудшаться со скоростью, поэтому к тому времени, когда вы разгонитесь до 60 миль в час, у вас может закончиться бензин всего через четыре часа, на расстоянии 240 миль. Возвращаясь к моим поискам батареи, поиск 1-амперной батареи был похож на поиск автомобиля со скоростью 60 миль: 60 миль — это даже не скорость, и даже если бы я пересмотрел свой поиск на автомобиль, который мог бы проехать 60 миль. миль в час, это все еще не было бы полезной характеристикой для поиска. Большинство аккумуляторов в весах, на которые я смотрел, могут выдавать один ампер, точно так же, как большинство автомобилей могут развивать скорость до шестидесяти миль в час. Максимально доступный ток, как и максимальная скорость автомобиля, может быть более разумной спецификацией для поиска, хотя предоставление таких спецификаций может заставить соответствующих производителей понервничать.

Разумно, однако, учитывать максимальный ток, который батарея может безопасно выдавать. Это значение будет зависеть от многих вещей, включая химический состав батареи, но максимальная скорость разряда почти всегда связана с емкостью. Это означает, что при использовании определенной технологии батарея с удвоенной емкостью может обеспечить удвоенный максимальный ток. Аккумуляторы часто указываются со скоростью разряда в терминах C, где C — это емкость аккумулятора, деленная на часы. Например, для батареи емкостью 2 Ач С составляет 2 А. Если батарея имеет максимальную скорость разряда 10C, максимальный ток составляет 20 ампер. Следует иметь в виду, что скорость разряда 10C означает срок службы батареи менее 1/10 часа, а с учетом потери емкости, которую обычно вызывает высокая скорость разрядки, срок службы батареи составит менее пяти минут.

Когда я ранее пытался вспомнить, что случилось с моим неудачным поиском батареи, я был поражен тем, до какой степени я игнорировал букву «h» в спецификации «Ач», и той легкостью, с которой я забыл о своем критическом «1-амперном аккумуляторе». батарея», когда я вернулся к щелочным батареям. К сожалению, такого рода небрежность или небрежность распространены, особенно среди новичков, которые уже могут быть перегружены всей информацией, необходимой для сортировки, и у которых еще не было опыта потери времени и разрушения оборудования из-за невнимательности к деталям. У меня нет какого-либо конкретного решения этой проблемы, кроме как напомнить вам обратить внимание и подумать о том, как все должно работать, прежде чем просто подключать вещи. Будьте в поиске противоречий; видеть «А» там, где вы ожидаете «А», определенно должно вызывать у вас беспокойство и приводить к переоценке ваших ожиданий.

Я завершу эту статью примерами емкости аккумулятора.

Батарейки АА.

• Типичная щелочная батарея или NiMH стандартного размера «AA» имеет емкость от 2000 до 3000 мАч (или от 2 до 3 Ач). При напряжении элемента от 1,2 В до 1,5 В это соответствует от 2 до 4 Втч на элемент. Когда несколько элементов используются последовательно, как при использовании держателя батареи или большинства готовых батарейных блоков, напряжение повышается, но емкость в ампер-часах остается неизменной: 8-элементный NiMH-элемент, сделанный из элементов AA, будет есть 9Номинальное напряжение 0,6 В и емкость 2500 мАч. В зависимости от качества батарей может быть довольно широкий диапазон мощностей. Для более крупных ячеек, таких как размеры C и D, емкость должна увеличиваться примерно пропорционально объему, но некоторые дешевые устройства (обычно легкие) могут иметь такую ​​же емкость, как и ячейки меньшего размера. Щелочные элементы имеют более выраженное падение емкости по мере увеличения потребляемого ими тока, поэтому для приложений, требующих тока в несколько сотен мА или более, никель-металлогидридные элементы того же размера могут прослужить значительно дольше. Для слаботочных приложений, которые должны работать в течение нескольких месяцев, щелочные батареи могут работать намного дольше, поскольку элементы NiMH могут саморазряжаться за несколько месяцев.

Аккумулятор 9В.

• Щелочные батареи 9В могут быть удобны своим высоким напряжением при небольшом размере, но плотность энергии (ватт-часы на заданный объем или вес) такая же, как у других батарей с таким же химическим составом, что означает емкость в ампер-часах низкая. Примерно такого же размера, как элемент AA, вы получаете в шесть раз больше напряжения, поэтому вы также получаете примерно в шесть раз меньшее значение ампер-часов, или около 500 мАч. Учитывая большие потери, связанные с разрядкой менее чем за несколько часов, 9Аккумуляторы V непрактичны для большинства двигателей и, следовательно, для большинства роботов.

Батарейки типа «таблетка». Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
