Как переделать зарядное устройство в блок питания

Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
  • Как переделать зарядное от сотового телефона на другое напряжение
  • зарядное устройство переделать в блок питания
  • Зарядное устройство для аккумулятора из блока питания ноутбука
  • Как сделать блок питания для шуруповерта своими руками
  • Как переделать сетевое зарядное устройство из 5В на 1,5В и другие напряжения
  • Блоки питания
  • Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.
  • Блок питания 12 В из зарядного устройства для смартфона
  • Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера

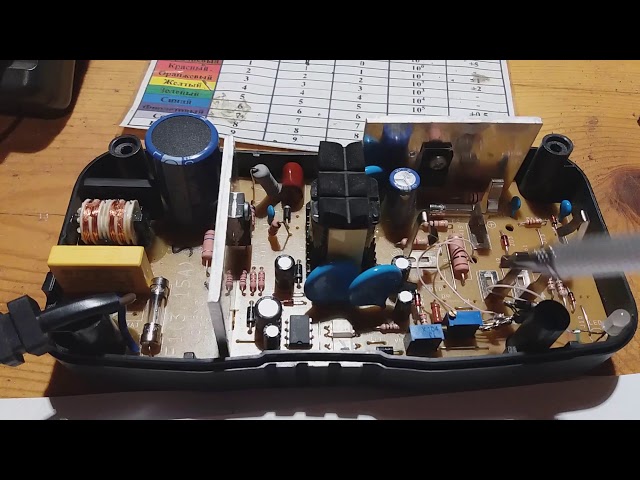

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как увеличить МОЩНОСТЬ зарядного устройства ?

Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.


Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится. У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить.

После этого блок питания будет запускаться автоматически при включении в сеть. Теперь сделаем блок питания регулируемым. Удаляем два резистора R1 28,7 кОм и R2 5,6 кОм. На место резистора R1 ставим переменный резистор на кОм.

Напряжение будет плавно регулироваться от 4 до 16 вольт. Схема переделки компьютерного блока питания в зарядное устройство. Скачать схему. Схема переделки компьютерного блока питания на микросхеме TL, KA в зарядное устройство.

Схема подключения вольт амперметра к зарядному устройству. А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт.

Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи. Для проверки мощности я решил подключить супер яркую ти вольтовую галогеновую лампу на 55 ватт. Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель.

В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт. То есть для го аккумулятора начальный ток заряда будет не более 6-ти ампер, для го соответственно 5,5 ампер.

И так далее. По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа. Читайте также: Зарядное устройство из блока питания компьютера. Простой способ переделать БП в зарядное устройство.

Выключатель отключает сеть В от блока питания. Можно не ставить, а просто выдергивать вилку из розетки. Сделал по Вашей аналогии из БП SZL, только ещё убрал кондёры с 12 вольтовой линии, регулировка была от 4 до 27 вольт. Зарядил 55 амперный акб, утром пришёл включил, а напряжение регулируется от 15 и выше.

Не пойму что вылетело. Переменник кОм новый, проверил. Подскажите что может быть. У меня БП ватт,зелёный провод соединил с черным работает вентилятор,но там 6 кондёров взбухшие думаю нужно менять. Даст ли он хотя-бы 5 ампер на зарядку аккумулятора? Посмотрите на корпусе обычно указано по какой линии сколько ампер. Или подключите галогенку, будет светить без просадки напряжения,значит для зарядки хватит.

Сделайте лучше по второй схеме с отрезанием 4 ноги микросхемы и соединением с GND. Намного проще будет. Не пойму на питание вольт-амперметра пойдёт почти 12V! Он же рассчитан на 5V, это не ошибка, он не сгорит? Китайские вольтметры рассчитаны на напряжение от 5 до 30В за счет встроенного в прибор стабилизатора напряжения, поэтому и не сгорит.

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сайт.


Как переделать зарядное от сотового телефона на другое напряжение

Чтобы в стационарных условиях такой прибор мог работать от сети его можно запитать от недорого выше указанного зарядного устройства, нужно только переделать его на 1,5V. В принципе, зарядное устройство для сотового телефона таковым не является. Это только импульсный источник постоянного тока напряжением 5V, а собственно зарядное устройство, то есть, схема следящая за зарядом аккумулятора, и обеспечивающая его заряд, находится в самом сотовом телефоне. Схема сделана на основе высоковольтного блокинг-генератора, широта импульсов генерации которого регулируется при помощи оптопары, светодиод которой получает напряжение от вторичного выпрямителя. Оптопара понижает напряжение смещения на базе ключевого транзистора VТ1, которое задается резисторами R1 и R2. Нагрузкой транзистора VТ1 служит первичная обмотка трансформатора Т1. Вторичной, понижающей, является обмотка 2, с которой снимается выходное напряжение.

Зарядное устройство для автомобильных аккумуляторов должно Итак, для переделки этого блока питания в зарядное устройство.

зарядное устройство переделать в блок питания

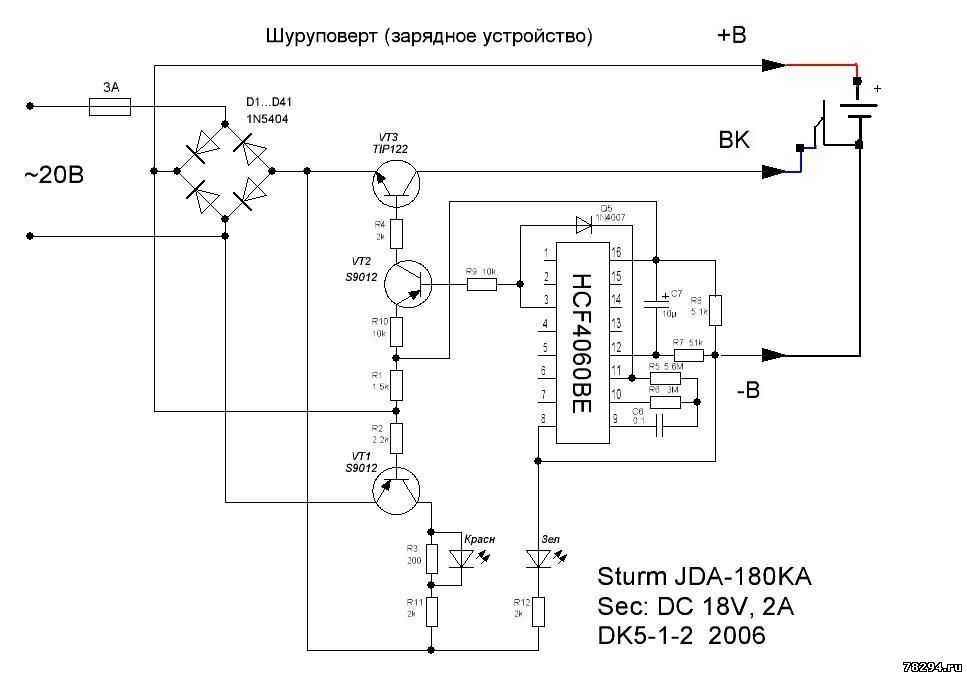

У меня вопрос к электронщикам. Можно ли в качестве блока питания использовать зарядное устройства которое шло в комплекте с шуруповертом? Проще приобрести или сделать блок питания с соответствующим выходным напряжением и мощностью. Штатное зарядное устройство заряжает аккумуляторы шуруповёрта небольшим током длительное время. Поэтому ток, развиваемый блоком, недостаточен для работы шуруповёрта. Величина тока при работе шуруповёрта может быть более 10А и зависит от его мощности и ЭДС аккумуляторной батареи. Конечно, запитать шуруповёрт можно, например, лабораторным блоком питания, автомобильным зарядным устройством, компьютерным блоком питания и т. Однако, это потребует сопряжения между устройствами и некоторых навыков. Проще приобрести новые батареи. Ожидает модерации

Зарядное устройство для аккумулятора из блока питания ноутбука

Началось всё с того, что подарили мне блок питания АТХ от компьютера. Так он пролежал пару лет в заначке, пока не возникла необходимость соорудить компактное зарядное устройство для аккумуляторов. Блок выполнен на известной для серии блоков питания микросхеме TL, что дает возможность его без проблем переделать в зарядное устройство. Не буду вдаваться в подробности работы блока питания, алгоритм переделки следующий:. Очищаем блок питания от пыли.

Давно ничего не писал, так как, вроде бы, и не о чем — машина ездит тьфу-тьфу-тьфу, тук-тук-тук да и зимой с ней ничего делать особо не хочется. Но в декабре что-то появилось желание поковыряться в чём-нибудь электронном и я решил переделать компьютерный блок питания ATX Вт в зарядное устройство для автомобильного аккумулятора.

Как сделать блок питания для шуруповерта своими руками

Зарядное устройство для автомобильного аккумулятора из блока питания компьютера. На этой странице я вкратце расскажу Вам о том, как своими руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных и не только аккумуляторов. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору – не более Именно такой способ зарядки реализуется на борту автомобиля от генератора в штатном режиме работы электросистемы автомобиля. Однако, в отличие от материалов из этой статьи, мною была избрана концепция максимальной простоты доработок без использования самодельных печатных плат, транзисторов и прочих “наворотов”.

Как переделать сетевое зарядное устройство из 5В на 1,5В и другие напряжения

Пожалуй каждый автолюбитель рано или поздно сталкивается с необходимостью подзарядить аккумулятор своего “коня”. Я много раз находил информацию, что из компьютерного блока питания можно сделать хорошую зарядку для аккумуляторов, но всегда отбрасывал эту информацию так как на переделку просто не было достаточно свободного времени и у меня была простейшая зарядка внутри которой был трансформатор, диод и амперметр : Заряжать аккумуляторы при необходимости я мог, но вот качество этой зарядки оставляло желать лучшего. Потратив несколько часов на поиски в интернете был найден ненужный, ещё рабочий блок питания Codegen W и инструкция со схемой по переделке. Сразу скажу, что суммарно процесс переделки у меня занял около двух-трёх недель, так как взятая изначально схема дорабатывалась, просчитывалась, переделывалась и настраивалась. При этом за две-три недели перечитал кучу инструкций, статей, схем по принципам работы блоков питания, работе ШИМ контроллеров, назначению ДГС и ещё тонны полезнейшей информации для общего развития. Многие элементы схемы пришлось рассчитывать самому дабы получить именно то, что мне было необходимо.

В сети неоднократно размещались варианты использования ноутбучного адаптера в качестве зарядного устройства для.

Блоки питания

Полезные советы. Разбираем зарядное устройство от мобильного телефона Siemens. Как сделать блок питания своими руками?

Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.

Сейчас уже все производители сотовых телефонов договорились и все, что есть в магазинах, заряжается через USB-разъем. Это очень хорошо, потому что зарядные устройства стали универсальными. В принципе, зарядное устройство для сотового телефона таковым не является. Это только импульсный источник постоянного тока напряжением 5V, а собственно зарядное устройство, то есть, схема следящая за зарядом аккумулятора, и обеспечивающая его заряд, находится в самом сотовом телефоне. Схема типовой китайской зарядки, срисованная с платы, показана на рис.

Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В — очень востребованный инструмент на производственных линиях и на бытовом уровне.

Блок питания 12 В из зарядного устройства для смартфона

Вернуться назад 80 1 2 3 4 5. Переключатель напряжения между выводами блока питания компьютера. Установите галочку:. Комментарии Какие 14 вольт? Аккумуляторы заряжаются током, а не напряжением.

Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера

Чтобы самостоятельно сделать блок питания для вашего инструмента, нужно обладать определенными навыками и умениями в области электрики. Если ваш уровень знаний в этой сфере находится на начальном уровне, во избежание потери времени и получения травм электрическим током, лучшим решением будет заказать в магазине новый блок или отнести вышедший из строя в ремонтную мастерскую. Все современные шуруповерты работают от аккумулятора.


Зарядное Устройство для любого шуруповерта и не только

В этой статье рассмотрим проект универсального источника питания, который может быть использован в качестве зарядного устройства для портативных электроинструментов и не только.

Особенность такого источника заключается в том, что он относительно простой и самое важное имеется стабилизация, как выходного напряжения, так и тока, то есть с его помощью можно заряжать и литий-ионные аккумуляторы.

Проектируя его я ставил задачу сделать универсальное, зарядное устройство для шуруповерта, поэтому диапазон выходного напряжения где-то от 11 до 17 вольт с возможностью регулировки, а ток до 1,3 ампер, также с возможностью регулировки. Этого вполне достаточно для зарядки наиболее ходовых электроинструментов 12, 14,4 и 16,8 вольта, но как уже сказал схема универсальна, выходное напряжение и ток можно сделать иными.

Устройство питается непосредственно от сети, снабжены всеми необходимыми защитами, включая защиту от коротких замыканий и перегрева.

Схема состоит из двух основных частей, сетевого понижающего импульсного блока питания и узла стабилизации тока и напряжения, за счет импульсного принципа преобразования устройство имеет высокий кпд, малые размеры и вес.

Источник питания построен на основе специализированной микросхемы TNY267 или 268, именно от выбора микросхемы зависит мощность зарядного устройства — это целая линейка специализированных микросхем, которые находят широкое применение во всевозможных зарядных устройствах и адаптеров питания.

Самая мощная из этой линейки TNY268 на основе которой можно построить блоки с мощностью до 23 ватт, фактически схема сетевого преобразователя может быть любой, хоть на сотни ватт, если в этом есть необходимость, важно чтобы преобразователь имел линию обратной связи.

Как мы знаем, для того чтобы обеспечить полноценную стабилизацию тока и напряжения, шим контроллер, на основе которого построен преобразователь, должен иметь два усилителя ошибки, например TL494. Особенностью нашей схемы является то, что стабилизация тока и напряжение реализованы через один единственный канал обратной связи, но вернемся к нашей микросхеме TNY268 — она выбрана неспроста, во-первых блоки питания на основе данных микросхем имеют минимальную обвязку и самое главное импульсный трансформатор имеет всего две обмотки, сетевая и вторичная.

Дополнительной обмотки мотать в данном случае не нужно, к тому же в самой микросхеме уже есть всё необходимое для работы, включая полноценный шим контроллер, система защиты и даже силовой транзистор это удобно и дешево.

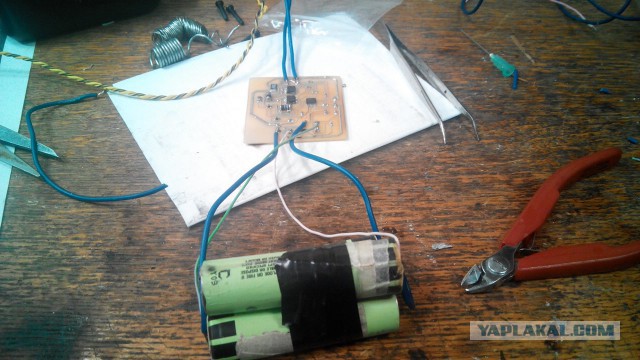

Я сделал несколько источников питания используя микросхемы, как TNY267 так и 268, работают аналогично хорошо.

Вторая часть зарядки состоит из сдвоенного операционного усилителя lm358, источника опорного напряжения tl431 и мелочевки, имеется пара подстроечных резисторов для регулировки тока и напряжения.

Этот узел наиболее важен, поскольку им можно дополнить любой другой блок питания любой мощности и получить регулируемое по току и напряжению зарядное устройство.

Давайте подробно рассмотрим, как работает этот узел… Первый канал операционного усилителя задействован для стабилизации тока, второй для напряжения, в схеме стабилизации тока имеется токовый шунт, в нашем случае представляющий собой низкоомный, 2-ватный резистор R6.

Опорное напряжение 2,5 вольта задается микросхемой tl431, тут она работает чисто как стабилитрон. Резистор R15 задаёт ток стабилизации, в зависимости от запланированного выходного напряжения необходим пересчёт данного резистора таким образом, чтобы ток стабилизации был в районе 5-10 максимум 20 миллиампер — плюс минус.

Опорное напряжение, через резистивный делитель, подается на инверсный вход операционного усилителя, притом важно заметить что один из резисторов делителя — подстрочный, вращая его мы можем изменять опорное напряжение на инверсном входе операционника.

На прямой вход, того же канала операционного усилителя поступает падение напряжения с датчика тока, при подключении нагрузки на выход источника по шунту будет протекать определенный ток, что приведет к образованию падения напряжения на нём — это напряжение поступит на прямой вход операционного усилителя, где оно будет сравнено с опорным напряжением на другом входе, если падение напряжения на шунте большие опорного напряжения, на выходе операционного усилителя получим высокий уровень — засветятся соответствующий светодиод и одновременно светодиод оптопары, которая задействована тут в цепи обратной связи.

Микросхема TNY моментально отреагирует на это и её внутренней транзистор меньше времени будет находиться в открытом состоянии, следовательно меньше мощности пойдет в трансформатор.

Разумеется при этом уменьшится ток во вторичной цепи, следовательно уменьшится падение напряжения на датчики тока до тех пор, пока напряжение на входах операционного усилителя не уравняться. Точно таким же образом работает функция стабилизации напряжения, которая построена на втором канале операционного усилителя, только на сей раз с опорным напряжением сравнивается часть выходного напряжения, свечение 2 светодиода говорит о том, что блок работает как стабилизатор напряжения, то есть наш источник работает либо, как стабилизатор напряжения, поддерживая выставленное, выходное напряжение, либо в качестве стабилизатора тока, ограничивая выходной ток на заданном уровне, но тут есть один недостаток о котором поговорим в конце.

Подстроечные резисторы — позволят изменять выходные параметры, делители в опорных цепях и датчик тока, рассчитаны именно для указанных параметров, если вам нужны иные значения напряжения и тока придётся пересчитать опорные цепи, но перед тем, как это сделать нужно понять, что всё упирается в мощность преобразователя и выше 23 ватт снимать нельзя, если использована микросхема TNY268 и имеется хорошее охлаждение.

Используя закон ома можно понять позволит ли микросхема построить источник с вашими требованиями, если нет, то можно использовать иную, более мощную схему преобразователя, а узел стабилизации и тока оставить этот.

Трансформатор, сперва важно указать, что наша микросхема работает на фиксированной частоте в 132 килогерца, в моём источнике применен ШЕ-образный, ферритовый трансформатор с начальная проницаемостью 2300, данные намотки указаны именно для этого трансформатора, в случае иных сердечников, обмотки нужно пересчитать, сделать это можно с помощью специализированных программ и приложений для расчета трансформаторов, однотактных обратно-ходовых источников питания.

Необходимо также заметить о наличии не магнитного зазора между половинками сердечника, в данном случае зазор около 0,3-0,4 миллиметров.

Как на плате, так и на схеме, точками указаны начала намотки обмоток, если перепутать, работать схема не будет. Для того, чтобы ничего не путать начало намотки желательно промаркировать, например одевая термоусадку на провод.

Обмотки мотаются в одинаковом направлении, например по часовой стрелке, для начала на голой каркас мотается половина первичной обмотки, вообще можно и всю обмотку сразу, но так правильнее. Обмотку мотаем послойно, каждый слой изолируем, например карбоновым, термостойким скотчем, одного-двух слоев изоляция хватит.

После намотки и половины первичной обмотки мотаем всю вторичную обмотку целиком, тоже послойно, если она полностью не влезет в один ряд, далее поверх вторичной обмотки ставим изоляцию слоев так 3-4 и мотаем остальную половину первичной обмотки, тем же способом, что и первую половину.

В итоге у нас получается четыре отвода от первичной обмотки, каждые два провода являются цельной обмоткой и начало каждой обмотки мы промаркировали, теперь берём начало одной обмотки и соединяем с концом другой, получим отвод, который в схеме использоваться не будет, как итог мы получаем одну, цельную, первичную обмотку.

Теперь необходимо собрать трансформатор, не забывая о зазоре между половинками сердечника, для получения зазора можно взять к примеру чек от банкомата, вырезать полоску, сложить вдвое и установить под центральным или крайними краями сердечника.

Далее, стягиваем половинки сердечника скотчем и устанавливаем трансик на плату.

После полной проверки схемы на работоспособность, половинки сердечника для надежности, можно заклеить клеем.

Выходной дроссель в моем случае намотан на ферритовой гантельки и имеет индуктивность около 15 микрогенри, использован провод 0,7 миллиметров, но практика показала, что дроссель можно вовсе исключить, просто поставив перемычку, на работу это никак не повлияло.

То же самое можно сказать и о сетевом фильтре, так как блок маломощный, особо сильно гадить в сеть он не будет, но естественно с фильтром — правильней.

Идём дальше, в делителях напряжения необходимо использовать точные и стабильные резисторы с допуском 1 процента и меньше, но в любом случае будет некоторый разброс и идеально рассчитать выходное напряжение и ток довольно трудно, но в схеме у нас имеются подстроечные резисторы, которые позволят очень точно выставить выходные параметры источника.

Используя этот принцип можно пересчитать блок под ваши нужды, снять больший ток, большее напряжение, да хоть пуско-зарядное можно сделать, но о нём поговорим в следующих статьях.

Введите электронную почту и получайте письма с новыми поделками.

Если устройство будет работать в герметичном корпусе, без вентиляционных отверстий, то мощность источника необходимо снизить, а на микросхему с применением теплопроводящего клея желательно приклеить небольшой теплоотвод.

Недостатком данных схем является то, что стабилизация тока работать не будет, если на выход схемы не подключен заряжаемый аккумулятор, это происходит по той причине, что при подключении нагрузки, схема автоматически уменьшает выходное напряжение, чтобы поддерживать заданный ток, в какой то момент выходного напряжения становится недостаточным для питания операционного усилителя и опорного источника.

Если же к выходу подключён аккумулятор, то ранее упомянутые узлы будут питаться от самого аккумулятора, то есть выставить ток заряда необходимо только при подключенном аккумуляторе, именно аккумулятор, а не другая нагрузка.

Фактически вторую часть схемы можно прикрутить к любому импульсному источнику с обратной связью.

Как происходит зарядка думаю вы уже поняли, в холостую без подключенного аккумулятора вращением резистора R11 нужно выставить напряжение окончания заряда, например для трёх последовательно соединенных банок литий-ионных аккумуляторов — это напряжение составляет 12,6 вольта.

В холостую у нас будет светиться зеленый светодиод, что говорит о работе блока в режиме стабилизации напряжения, далее подключается разряженный аккумулятор, вращением подстрочника R5, выставляем ток заряда. При этом зеленый светодиод потухнет и засветится красный, блок работает в режиме стабилизации тока по мере заряда аккумуляторной батареи, когда ток будет меньше, чем за данный лимит, красный светодиод потухнет и засветится зеленый.

Важно, выходное напряжение такого источника не должно быть выше 32 вольт — это максимальное питающее напряжение для lm358, который запитан напрямую с выхода источника питания.

Минимальное, выходное напряжение может быть в районе 3 — 3,5 вольт, но лучше сделать от 5 — 6 вольт, если в этом есть необходимость.

Архив к статье.

Автор: АКА КАСЬЯН

Как вам статья?

BU-405: Зарядка от источника питания

Аккумуляторы можно заряжать вручную от источника питания с регулируемым пользователем напряжением и ограничением тока. Я подчеркиваю руководство , потому что зарядка требует ноу-хау и никогда не может быть оставлена ​​без присмотра; прекращение заряда не автоматизировано. Из-за трудностей с определением полного заряда никелевых аккумуляторов я рекомендую заряжать вручную только свинцовые и литиевые аккумуляторы.

Свинцово-кислотный

Перед подключением аккумулятора рассчитайте напряжение заряда в соответствии с количеством последовательно соединенных элементов, а затем установите желаемое напряжение и ограничение тока. Чтобы зарядить 12-вольтовую свинцово-кислотную батарею (шесть элементов) до предела напряжения 2,40 В, установите напряжение на 14,40 В (6 x 2,40). Выберите ток заряда в соответствии с размером батареи. Для свинцово-кислотных аккумуляторов это составляет от 10 до 30 процентов от номинальной емкости. Аккумулятор емкостью 10 Ач при 30-процентной зарядке около 3А; процент может быть ниже. Стартерный аккумулятор емкостью 80 Ач может заряжаться током 8А. (10-процентная скорость зарядки равна 0,1C.)

Следите за температурой, напряжением и током батареи во время зарядки. Заряжайте только при температуре окружающей среды в хорошо проветриваемом помещении. Как только батарея полностью заряжена и ток упал до 3 процентов от номинального Ач, зарядка завершена. Отключите зарядку. Также отключите заряд через 16–24 часа, если ток достиг нижнего предела и не может опуститься ниже; высокий саморазряд (мягкое короткое замыкание) может помешать аккумулятору достичь низкого уровня насыщения. Если вам нужен плавающий заряд для готовности к работе, уменьшите напряжение заряда примерно до 2,25 В на элемент.

Вы также можете использовать источник питания для выравнивания свинцово-кислотной батареи, установив напряжение заряда на 10 процентов выше рекомендуемого. Время перезарядки имеет решающее значение и должно тщательно соблюдаться. (См. BU-404: Что такое выравнивающий заряд)

Блок питания также может устранить сульфатацию. Установите напряжение заряда выше рекомендованного уровня, отрегулируйте ограничение тока до минимально возможного значения и наблюдайте за напряжением батареи. Полностью сульфатированная свинцово-кислотная батарея сначала может потреблять очень небольшой ток, но по мере растворения слоя сульфатации ток будет постепенно увеличиваться. Повышение температуры и размещение батареи на ультразвуковом вибраторе также могут помочь в этом процессе. Если батарея не принимает заряд через 24 часа, восстановление маловероятно. (См. BU-804b: Сульфатация и способы ее предотвращения)

Литий-ионный

Литий-ионный заряжается так же, как и свинцово-кислотный, и вы также можете использовать блок питания, но соблюдайте особую осторожность. Проверьте напряжение полного заряда, которое обычно составляет 4,20 В на элемент, и установите пороговое значение соответствующим образом. Убедитесь, что ни один из элементов, соединенных последовательно, не превышает это напряжение. (Схема защиты в коммерческом блоке делает это.) Полный заряд достигается, когда элемент(ы) достигает 4,20 В/напряжение элемента, а ток падает до 3 процентов от номинального тока или достигает нижнего предела и не может снижаться дальше. После полной зарядки отсоедините аккумулятор. Никогда не оставляйте ячейку при напряжении 4,20 В более чем на несколько часов. (см. БУ-409: Зарядка литий-ионных)

Обратите внимание, что не все литий-ионные аккумуляторы заряжаются до порогового напряжения 4,20 В/элемент. Фосфат лития-железа обычно заряжается до напряжения отсечки 3,65 В на элемент, а титанат лития — до 2,85 В на элемент. Некоторые энергетические элементы могут принимать напряжение 4,30 В/элемент и выше. Важно соблюдать эти пределы напряжения. (См. BU-205: Типы литий-ионных аккумуляторов)

NiCd и NiMH

Зарядка никелевых аккумуляторов с помощью источника питания является сложной задачей, поскольку обнаружение полного заряда основано на сигнатуре напряжения, которая меняется в зависимости от применяемого ток заряда. Если вам необходимо зарядить NiCd и NiMH с помощью регулируемого источника питания, используйте повышение температуры при быстрой зарядке на 0,3–1°C как показатель полного заряда. При зарядке малым током оцените уровень оставшегося заряда и рассчитайте время зарядки. Пустой NiMH аккумулятор емкостью 2 Ач будет заряжаться примерно за 3 часа при токе 750–1000 мА. Капельный заряд, также известный как эксплуатационный заряд, должен быть снижен до 0,05°C. (См. БУ-407: Зарядка никель-кадмиевая; БУ-408: Зарядка никель-металлогидридная)

Аккумуляторы в портативном мире

Материал по Battery University основан на незаменимом новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », которое можно заказать на Amazon. .ком.

зарядка аккумулятора – Модификация зарядного устройства в блок питания + зарядное устройство?

спросил

Изменено 8 лет, 6 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

Я делаю портативный радиотелескоп, для питания которого требуется 13-18 В, и в настоящее время он работает от 2 батареек 9 В.

Однако он поглощает энергию как сумасшедший, истощает ее так сильно, что его фактически нужно перекалибровать каждые 10 секунд. Теперь я ищу способ дать ему стабильное питание и, что более важно, сделать его перезаряжаемым.

Теперь мне интересно, возможно ли (и разумно) разобрать одно из этих зарядных устройств и подключить его с помощью переключателя. одно положение заставит устройство разряжать батареи, а другая сторона будет заряжать батареи и включать устройство от питания (которое поступает от подключенного шнура)

http://www.ebay.com/itm/2-x -9V-BTY-300mAh-Ni-mH-Rechargeable-Battery-PPS-18650-16340-14500-GTL-Charger-/200925157778?pt=US_Rechargeable_Batteries&hash=item2ec8129992

В качестве альтернативы, если по какой-то причине это действительно плохая идея, как насчет того, чтобы заставить его работать от блока питания ноутбука? (19V, но также должно работать) У меня есть несколько разъемов BNC, так что я могу переключить головку и заставить ее работать. Это не будет перезаряжаться, но, по крайней мере, я мог бы использовать длинный кабель.
