простой способ травления в домашних условиях

Надписи на металле сразу превращают самое простое изделие в оригинальную вещицу или небанальный подарок. Чтобы сделать четкую и нестираемую надпись, можно использовать способ электрохимического гравирования. Методика простая и быстрая, не требует специальных знаний и художественных навыков, при этом дает отличный результат. С помощью электрохимической гравировки можно перенести любой рисунок на нож, топор, шпатель, другое металлическое изделие, заранее распечатав из интернета.

Содержание:

Как найти подходящий рисунок?
Подготовка рисунка
Перенос на металл
Основной этап
org/ListItem”> Завершающие работы

Электрохимическая гравировка

к содержанию ↑

Как найти подходящий рисунок?

Тематику картинки нужно определить самостоятельно, так же как и ее конкретный вариант. Размер изображения должен соответствовать габаритам изделия, что надо учесть при распечатке (при желании, можно уменьшить копию рисунка во время печати или изменить в фоторедакторе).

К готовой картинке есть несколько важных требований – она должна быть:

черно-белой;
с четкими гранями;
без наплывов, постепенных переходов;
высокого качества.

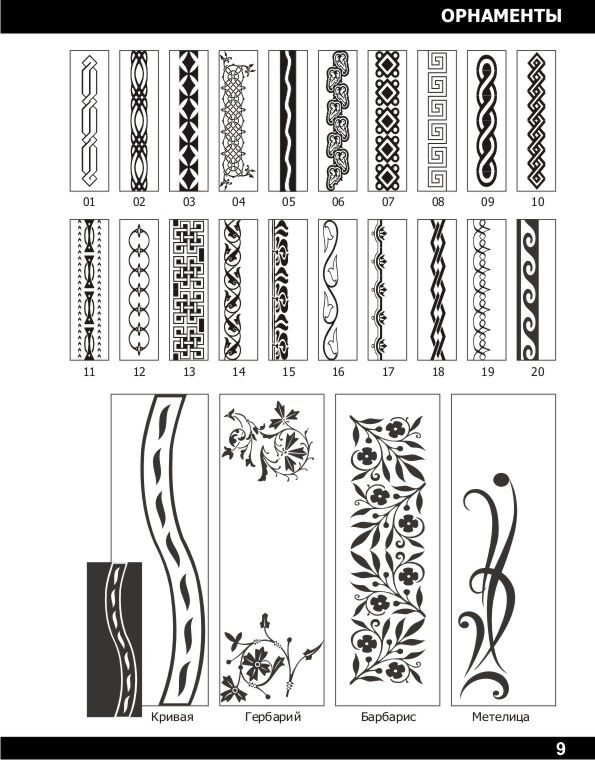

Рисунок для травления на металле

Рисунок распечатывают на особой бумаге, которая имеет покрытие, напоминающее восковое. Если не удается найти подобный материал, берут любую подложку от клеевой пленки, которую снимают перед наклеиванием (на ней тоже есть необходимое покрытие). В крайнем случае, применяют обложку от глянцевого журнала.

к содержанию ↑

Подготовка рисунка

Из подготовленного листа бумаги вырезают кусок, соответствующий размеру А4 или тому, с которым работает принтер.

Важно! Что касается самого печатного устройства, то подходит только лазерный агрегат с порошковой краской. В противном случае нужный эффект не будет получен.

Для распечатки устанавливают функцию максимальной четкости без экономии чернил. После завершения печати края бумаги обрезают, оставляя только само изображение.

к содержанию ↑

Перенос на металл

Для перевода картинки на изделие потребуется утюг, который нагрет строго до температуры +130…150 градусов, не более. Пока утюг греется, обрабатывают поверхность металлической вещицы любым обезжиривающим раствором – спиртом, ацетоном, растворителем.

После делают так:

Кладут нож или другой предмет на подошву утюга, дают ему немного нагреться.
Убирают изделие с утюга и сразу же накладывают рисунок на выбранный участок, причем осторожно, чтобы он не смазался.
Дают чернилам хорошо расплавиться и отпечататься на металле.
Проглаживают картинку ватным кружком или тряпочкой, но без сдвигания и сильного нажима.
Убирают предмет и дают ему остыть, утюг тоже выключают.
Бумагу осторожно отсоединяют и убирают (при необходимости, немного сбрызгивают ее водой и только потом отрывают).
Все неаккуратные линии, потеки, пятна оттирают спиртом, ацетоном.

Перенос рисунка

к содержанию ↑

Основной этап

Когда рисунок уже нанесен на металлическое изделие, можно приступать непосредственно к травлению. Для защиты окружающих участков делают «барьер» из пластилина. Им оклеивают прилегающие зоны так, чтобы они не контактировали с жидкостью. Раствор для травления должен содержать ½ чайной ложки соли на каждые 50 мл воды.

Подготавливают источник питания с напряжением 12 В или батарею аккумулятора. Плюсовой провод подводят к металлической поверхности и приклеивают скотчем. Сверху вливают раствор и помещают в него минусовой провод.

Важно! Процесс травления металла занимает около половины минуты. Если он будет длиться дольше, это плохо отразится на внешнем виде картинки.

к содержанию ↑

Завершающие работы

После того как предмет извлечен из раствора, его поверхность станет темной – значит, результат соответствует задуманному. С металла убирают пластилин, а затем спиртом или ацетоном оттирают чернила, которые еще остались на поверхности. По мере очищения металла становится видно, что рисунок превратился в красивую гравировку.

На картинке заметно даже мельчайшие детали, поэтому она смотрится натурально и потрясающе. Качество изделия будет очень высоким, оно сразу станет эксклюзивным, резко отличающимся от продукции серийного производства.

Перенос рисунка с компьютера на металл

Всем привет! Я покажу вам способ электрохимической гравировки, с помощью которой можно перенести рисунок, распечатанный на лазерном принтере на нож, тесак, любую другую металлическую поверхность. Я буду переносить рисунок с компьютера на шпатель для наглядности процесса.

Поиск рисунка

Для работы нам понадобится изображение, которое мы будем переносить. Найти его несложно во всемирной паутине. Но тут есть определенные требования – оно должен быть монохромным, черно-белым, без плавных переходов, только четкие грани. Если вы не нашли такой рисунок в интернете, то можно привести его к такому виду с помощью фоторедактора.

Печать рисунка

Для печати нам потребуется специальная бумага. В идеале подойдёт подложка от клеевой пленки, которую обычно выбрасывают. Она имеет такое покрытие, типа воска, на которая сама клеящая пленка не приклеивается. На худой конец можно использовать страницы глянцевых журналов. Кто хоть раз травил платы сам, должен понять без проблем.
В общем, вырезаем из такой подложки формат под принтер «А4» или «А5» и вставляем в принтер. Принтер обязательно должен быть лазерный, с порошковой краской.
Печатаем рисунок на максимальном качестве, с отключенной функцией экономия чернил. После печати лишние грани бумаги отрезаем.

Перевод картинки на металл

Для перевода понадобится обычный утюг. Он хорош тем, что точно поддерживает заданную температуру, что очень важно. Переворачиваем его и устанавливаем на 130-150 градусов Цельсия.
Пока нагревается утюг, обезжирим поверхность металла, куда будет наноситься картинка. Это можно сделать ватным тампоном, смоченным ацетоном, спиртом или бензином.

После этого кладем шпатель на утюг, немного подождем пока нагреется.

Через несколько минут прикладываем изображение к месту. Делать это нужно очень аккуратно, не смазав рисунок.

Под температурой чернила расплавляются, и прилипают к металлу.
Аккуратно разглаживаем картинку, через ватный тампон. Сильно нажимать не нужно – есть опасность, что бумага съедет и смажет все. Проглаживаем все около 1-2 минуты. Будьте аккуратны – не обожгитесь.

Затем убираем шпатель в сторону и ждем пока остынет. После остывания аккуратно отклеиваем бумагу. Если вы использовали глянцевый журнал, замочите в воде на некоторое время, а затем аккуратно отлипайте.
У вас должна получиться четкая картинка на металле. Если есть расплавы или утолщения, то можно стереть чернила ацетоном и вновь повторить операцию.

Электрохимическое травление рисунка

Для того чтобы не протравить лишнего я сделаю из пластилина своеобразный барьер для раствора. Также поверхность вокруг рисунка я обклеил скотчем, чтобы не травить лишнего.

Приготовим солевой раствор.
Состав раствора:

– вода 50 мл.
– соль, обычная кухонная – половина чайной ложки.

Также нам понадобится аккумуляторная батарея или источник питания напряжением 12 Вольт. Подключаем плюсовой вывод к шпателю. Я приклеил скотчем.
Наливаем солевой раствор.

И минусовым электродом (я использую обычный саморез), травим, погружая электрод в раствор. Время травления небольшое: 20-30 секунд. По моим наблюдениям увеличение времени травления не совсем хорошо сказывается на рисунке.

Затем, убираем барьер из пластилина и видим, что все почернело.

Ватным диском, смоченным в ацетоне удаляем чернила принтера. И видим, что у нас получилась отличная гравировка. Очень чёткая, так как у меня уже достаточно большой в этом опыт. Даже усы животного видно!

Ещё сделал рисунок, но перевернул черное и белое в редакторе.

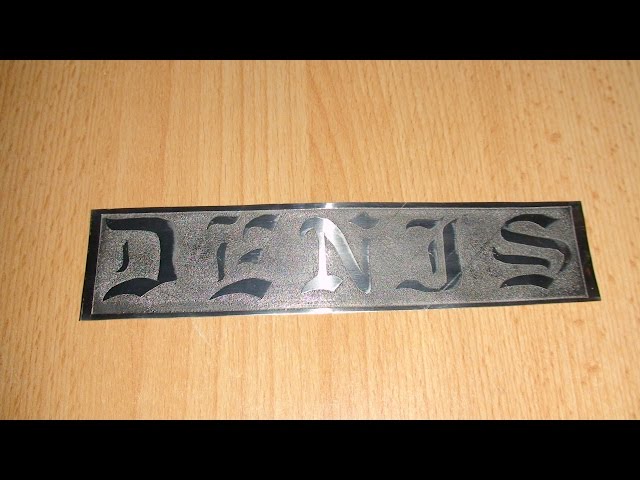

Итог переноса рисунка на металл

Результатом доволен, качество отличное. Сделать теперь подарочный нож не составит труда, к примеру.

Послесловие

Травление можно проводить и без электричества, используя другой химический раствор.
Так же травление можно проводить без всяких пластилиновых барьеров, намочив просто ватную палочку солевым раствором и приложив к ней электрод, напрямую воздействовать на металл. Но я не люблю такой способ, так как контакт осуществляется на прямую, что может стереть мелкие детали чернил.
Посмотрите видео процесса – ТУТ
Если у вас не получилось сделать все с первого раза – не переживайте. Пробуйте ещё, это не сложно.

Передача

Перечисленные методы переноса будут работать практически на любой твердой гладкой поверхности: сталь, нержавеющая сталь, золото, серебро, кость, стекло, слоновая кость и так далее.

Трансфер для струйных принтеров Метод
Покойный гравер Бертил Аасланд нашел решение для струйной печати. метод передачи и сделал решение доступным в течение короткого времени. Там теперь являются вариациями одного и того же метода с использованием различных решений. Том Уайт хорошо решение для передачи доступно за 35 долларов США.

Материалы, необходимые для струйного метода
Предлагаемые струйные принтеры: Epson C66, C64, C84, C86, CX4600, CX6400, CX6600 с использованием чернил Epson. Эти принтеры доступны не более магазины канцелярских товаров по цене от 69 долларов. Другие струйные принтеры могут работать, а некоторые вообще не будут работать. Для прозрачных пленок Прозрачные пленки Epson Inkjet #S041064, кажется, работают хорошо.

Вот процедура:

1. Печать на прозрачной пленке. Помните, что вы переводите будет зеркальный. При необходимости зеркально отразите рисунок или текст на компьютере перед печать. Сначала распечатайте на обычной бумаге, чтобы проверить размер отпечатка. К экономить стоимость прозрачности, печатать сверху или снизу от прозрачности, обрежьте и повторно используйте оставшуюся часть прозрачности.

2. Вырежьте выкройку из листа.

3. Очистите поверхность для гравировки спиртом, ацетоном и т. д.

4. Нанесите раствор для переноса на поверхность с помощью ватной палочки, пальца или кистью и дайте высохнуть в течение нескольких секунд.

5. Приклейте пленку чернильной стороной вниз на подготовленную поверхность.

6. Отшлифуйте обратную сторону прозрачной пленки ногтем. или пластиковый предмет

7. Поднимите прозрачность, и рисунок будет перенесен.

У Тома Уайта есть хорошее готовое решение. TWdesignshone.com Есть хорошие инструкции на сайте, а также какие принтеры и чернила работают лучше всего.

Другие решения которые, как обнаружили граверы, будут работать, прозрачный шеллак (разбавить от 5 до 10 частей спирта на одну часть шеллака) и Березовое дерево Trueoil

(Лазерный метод А) Фотокопия и лазерный принтер Метод передачи
Билла Гренкавича

Материалы нужно для перевода:

Свежий фотостат или дизайн, напечатанный лазером на обычной бумаге (струйная печать). не будет работать; на картинке должны быть сухие чернила на основе тонера).

1 шлифовальный станок — можно использовать сталь, но мне больше нравится кость или нейлон для передача.

1 флакон художественного лака Damar.

1 флакон самого дешевого средства для снятия лака с ногтей, какое только можно найти. Тот, что с желтым цветом, самый лучший. Чистый ацетон не работает ну, это слишком сильно.

Небольшая бутылка водопроводной воды.

Тряпка или несколько ватных шариков.

1. Очистите пластину жидкостью для снятия лака, спиртом или ацетон

2. Нанесите средний слой Дамара на пластину. я использую свой палец, чтобы втирайте его. Я никогда не пробовал кисть, но она должна работать.

3. Этот шаг важен! Лак достаточно липкий для нанесения дизайн, когда лак будет держать отпечаток большого пальца без выцветания.

4. Когда будет достигнуто нужное количество липкости, поместите дизайн с помощью тонер на лаке вниз.

5. Удерживайте на месте и прочно залейте рисунок лаком. Делать не пытайтесь удалить дизайн.

6. Возьмите тряпку или ватный тампон и нанесите небольшое количество жидкость для снятия лака с ногтей. Не замачивать! Плотно промокните ватным тампоном бумагу, пока не увидите рисунок сквозь влажную бумагу, а затем полируйте, как вы делали раньше, чем тверже, тем лучше.

7. Нанесите достаточное количество воды, чтобы бумага промокла насквозь.

8. Пальцем начните тереть бумагу, пока она не начнет катиться. вверх. Держите бумагу все время влажной и продолжайте скручивать ее до тех пор, пока бумага закончилась, остался только тонер.

(Лазерный метод B) Метод переноса на лазерный принтер

Материалы нужно:

Лазерный принтер и прозрачная ацетатная бумага (или другая бумага)

Процесс:
Модифицировать лазерный принтер, отключив нагревательные ролики, по которым проходит бумага.

до выхода из машины. Тепло используется для расплавления тонера. на бумагу, а при отключении нагрева тонер не расплавится и не затвердеет. на бумагу или ацетат. Когда бумага выходит из машины, тонер просто ложится на поверхность бумаги и легко стирается выключенный. Вы самостоятельно отключаете нагрев роликов в своем принтер. Каждый лазерный принтер немного отличается, с «умными» датчиками. которые, кажется, знают, если что-то работает не так, как должно. я не успешно отключил нагревательные валики на моем лазерном принтере HP 4P, но на старой машине HP 2P это было возможно.

Скорее чем отключение нагревательных роликов в принтере, это также сработает, чтобы просто выключите принтер до того, как бумага попадет на нагретые валики, или вы может открыть дверцу картриджа с тонером на принтере, чтобы остановить бумагу (или ацетат) до того, как он попадет на нагретые валки. Требуется некоторое экспериментировать, чтобы знать, когда открыть или закрыть его, но в случае успеха, порошкообразный тонер не затвердеет и просто ляжет на ацетат или бумагу.

Обязательно напечатайте дизайн в обратном порядке. Затем нанесите тонкий слой дамара лак или шеллак на металле, где вы хотите дизайн. Осторожно приклейте ацетатную пленку (тонером вниз) на место. Используйте палец гвоздем или пластиковым инструментом для полировки и протрите обратную сторону ацетата. Тонер прилипнет к лаку.

(Лазерный метод С) Фотокопия и лазерный принтер Способ передачи
Метод немного хит и промах с качеством результатов передачи.

Материалы нужно:

Ксерокопия или лазерная печать дизайна на обычной бумаге.

Ацетон, очиститель карбюратора или растворитель лака

Процесс:

1. Распечатайте дизайн в обратном порядке на лазерном принтере или сделайте ксерокопию. машина.

2. Вырежьте дизайн ножницами. Оставьте немного больше (1/4″) бумага вокруг дизайна, при желании, чтобы оставить место для наклеивания изображения вниз.

3. Положите распечатку лицевой стороной вниз и положите смоченную в растворителе бумагу. полотенце на обратной стороне дизайна.

4. Плотно прижмите. Изображение начнет просвечиваться через спину. сторона бумаги.

5. Удалите бумагу, и, надеюсь, будет чистый перевод. Если нет, счисти и попробуй еще раз. Слишком большое количество растворителя приведет к тому, что изображение бегать. Если использовано недостаточно тонера, перенос невозможен.

(Лазерный метод D) Метод переноса на лазерный принтер
от Родерика Станнарда

21.05.08
Доброе утро,
После значительных затрат времени и средств на попытки перенести изображение с моего струйного принтера Canon и лазерного принтера HP с использованием различных марок бумаги и прозрачные пленки и т. д., которые легко доступны в Австралии. В качестве последнего отчаянного шага, чтобы заставить что-то действительно работать, я совершил набег на кладовую и одолжил рулон бумаги для выпечки (используется для покрытия форм для кексов и противней для духовки, чтобы они не пригорали). Это бумага с силиконовым (sic) покрытием, способная выдерживать воздействие духовки. температуры до 450 C. Он почти прозрачен, как калька. Стоимость около 3$. в 15 метрах от всех хороших супермаркетов и входит в счет за продукты (не прослеживается).

Короче говоря, я напечатал дизайн с помощью лазерного принтера HP на листе, вырезанном до размеров A4, и нанес его на стальную пластину, покрытую раствором Damar/Zippo. который был просто на липком. Слегка потер пальцем и плоской агатовой полировщиком (чтобы убедиться) и получил 100% передачу изображения без потери мелких деталей, и вы мог видеть, как изображение сходит с бумаги, поскольку оно становилось четким, когда изображение поднималось. На бумаге абсолютно не осталось лазерного тонера. Тепло от лазерного принтера сделало несколько морщин на бумаге, но ничего существенного. Общее время от нажатия кнопки печати и покрытия пластины лаком Damar/Zippo до полного переноса изображения было примерно одну минуту!!
Сделал мой день!!!!!!

Теперь, чтобы вырезать то, что я перенес, мне нужна была лучшая детализация, чтобы воспользоваться преимуществом моей быстро улучшающейся работы с мелкими деталями с помощью Lindsay Classic.

30.11.10
Единственным дальнейшим усовершенствованием было использование прозрачных пленок от наших собственных поставщиков в Оз и использование гидроизоляционного спрея 3M (для гидроизоляции обуви и т. д.) или эквивалентно 3 слоям, чтобы перенос работал. Спрей наносит силиконовый слой на прозрачную пленку и препятствует прилипанию лазерной печати. Неважно, какая прозрачность (от поставщиков здесь), все они обеспечивают хорошую передачу, просто нужно немного поэкспериментировать.

Щелкните здесь для получения дополнительной информации об этом способе на гравировальном форуме.

Вариация вышеупомянутого метода Родерика Станнарда с использованием раствора шеллака
по Доктор Шоуа

Материалы нужно:

Денатурат (строительный магазин)

Шеллак “бычий глаз” (строительный магазин) Сделано Zinsser

БИН Праймер (строительный магазин) Также производства Zinsser (это грунтовка на основе шеллака. Содержит шеллак и спирт с белым пигментом)

Пергаментная бумага для выпечки из продуктового магазина

Процесс:

Смесь по объему

1 часть Денатурат
1/2 – 1 часть Bulls Eye Shellac
1/2 (0,5) части грунтовки BIN

Нанесите раствор на металлическую поверхность, на которую будет осуществляться перенос, с помощью небольшой кисти, ватной палочки или кончика пальца. Дать отстояться (около 1 минуты)

Напечатайте свой дизайн в обратном порядке с помощью лазерного принтера на пергаментной бумаге. (Переверните дизайн перед печатью, поэтому он перевернут).

Используйте скотч, чтобы приклеить пергаментную бумагу к покрытому шеллаком металлу рисунком вниз, а затем протрите обратная сторона пергаментной бумаги ногтем, зубочисткой или пластиковой палочкой, такой как задняя часть пластиковой шариковой булавки.

Нажмите здесь для получения дополнительной информации об этом способе на гравировальном форуме.

ЛАЗЕРНЫЕ или СТРУЙНЫЕ принтеры Крейг Пепперман

Работает с любым принтером. В том числе брат МФЦ. Также работает с обычной бумагой или глянцевой бумагой для лазерной печати.
Процесс:

Стальная вата металл.

Очистить ацетоном.

Слегка припудрите металл плоской белой струей покрасить и дать высохнуть. Просто нарисуйте достаточно, чтобы показать изображение. Слишком много будет сколов, когда ты порезал его.

Покрывная краска MINWAX POLYURETHANE (на водной основе).

Нанесите перевод с бумаги для лазерной печати (черн. стороной вниз)

Полировка трансфера для удаления излишков клея и пузырьки от него. Старайтесь, чтобы на отпечатке не было лишнего поли. Клей для бумажных полотенец выключенный. Это затрудняет удаление его позже, если он остался.

Дайте высохнуть Я использую тепловую пушку, чтобы ускорить и дайте металлу остыть.

После остывания поместить под холодную воду. Ты просто хочу намочить бумагу, чтобы очень легко стереть перевод. это вода базу до высыхания. Вы получаете очень хороший перевод почти каждый раз. Это только занимает несколько минут, чтобы сделать весь процесс. Это может занять 1 или 2 раза, чтобы сделай это правильно. Всем веселья!!

Переводы карандашом и тушью

Карандаш метод:

1. Рисуйте мягким карандашом (хорошо подойдет HB) на матовом майларе. бумагу/пластик, а затем наклейте скотч на карандашный рисунок.

2. Потрите пластиковой палочкой или ногтем и потяните ленту. вверх. Большая часть карандашного графита должна прилипнуть к ленте.

3. Наклейте ленту на лакированный или шеллакированный металл damar,

4. Отполируйте его пластиковым полировальным кругом или ногтем и потяните за заклеить. Убедитесь, что дамар или шеллак достаточно сухие и слегка липкий. Часть графита должна остаться на лаке или шеллаке.

То же идея будет работать с чернильными отпечатками, кроме царапин писцом на пластике майлар, затем вотрите чернила для принтера в порезы и протрите поверхность оставляя чернила в разрезах. С помощью скотча вытяните чернила вверх и перевести его на поврежденный металл.

Это метод также будет производить чернильные отпечатки гравюры. Протрите чернила в гравировка надрезается, и наклейте ленту на гравировку, протрите и потяните вверх. Этот также хорошо подходит для зеркального отображения рисунка гравировки. Приклейте вторую часть ленту против вытягивания чернил (две липкие стороны вместе) и потяните их отдельно. Часть чернил перейдет на второй кусок ленты и может затем использовать для переноса на металл.

Изготовление трансфера чернил
1: Чернила для принтеров на масляной основе из графического химического. Использование чернил для принтера на указательном пальце втирайте чернила в прорези для гравировки.	2: Сотрите чернила с поверхности, но оставьте чернила в порезах. Газета работает хорошо. Не используйте хлопковую тряпку или ткань, потому что они вытрите чернила из порезов.	3. Наклейте скотч на гравировку и протрите скотч. в надрезы зубочисткой.
4: Потяните ленту вверх. Часть чернил должна быть на ленте.	5: Чтобы отразить дизайн на другой стороне ножа, поместите второй кусок ленты (липкие стороны вместе) с первой лентой с чернильным рисунком. Держите концы двух кусков ленты отдельно друг от друга. так что у вас есть за что ухватиться, чтобы разорвать их. Нажмите два кусочки скотча соедините пальцами, чтобы чернила перенести на второй кусок ленты, а затем разъединить их.	6: Маленькой художественной кистью или ватной палочкой нанесите тонкий слой разбавленный (5 к 1 или 10 к 1) шеллак. Используйте спирт для разбавления. Нанесите краску на металлическую поверхность, на которую необходимо перенести рисунок. В данном примере это другая сторона ножа. Подуй на него и подождите примерно от 2 до 5 минут, пока он не станет липким. Вместо шеллака можно использовать лак дамар. Примечание: возможен перенос чернил без использования шеллака, однако конструкция менее долговечна и может размазываться во время процесс гравировки.
7: Аккуратно уложите второй кусок ленты зеркально дизайн точно в том месте, где дизайн должен быть перенесен к.	8: Потрите ленту, чтобы убедиться, что чернила полностью прилегают к поверхности шеллакированный металл, а затем отклейте только половину ленты, как показано выше, и посмотрите, насколько понятна передача. если это не темный или достаточно чистый, подуйте на шеллак с оттянутой лентой и снова приклейте ленту и потрите ее сильнее. Сделайте это несколько раз, пока перевод не станет максимально четким. Приклейте конец снова опустите ленту и поднимите другую половину ленты и повторяйте процедуру до тех пор, пока также не будет четкой передачи.	9: Выше фото готового трансфера. Две части скотч наклеивали на лист бумаги, чтобы включить их в фотографию.
10: Начата резка чернильной печати для второй стороны нож. Примечание. Для второй передачи можно было использовать лазерный принтер. стороны ножа, но легче разрезать переводную краску с гравировка на первой стороне.

Дымовые отпечатки

дым печать похожа на чернильную печать, описанную выше. Отпечатки дыма и чернил можно использовать для копирования уже выгравированного рисунка. Пламя свечи может быть используют дымовой метод. Держите выгравированный металл прямо над свечой. пламени, чтобы покрыть поверхность гравюры черной сажей. После гравировка покрыта копотью, есть два метода. Один производит положительный (черными линиями показаны гравировальные срезы, а негравированные поверхности белые). Другой производит негатив (белые линии, где вырезы для гравировки и черные там, где поверхность не выгравирована). Для положите, сотрите копоть с поверхности гравировки с помощью газета. Постарайтесь удалить только сажу с поверхности, а сажу оставьте в резах гравюры. Наклейте скотч на рисунок и протрите заклейте сажу в надрезах полировочной машинкой или зубочисткой. Для отрицательный, не вытирайте копоть с поверхности. Вместо этого наклейте скотч гравюра. Вместо того, чтобы втирать ленту в вырезы для гравировки, чтобы лента не попала в порезы, слегка потрите чем-нибудь больше (нажатие пальца работает очень легко), чтобы протолкнуть ленту на закопченная, негравированная поверхность. Теперь потяните ленту вверх, чтобы найти дизайн на кусок ленты. Чернильные и дымовые затяжки — хороший способ вести учет работы, а также может использоваться для переноса дизайна в другую область для зеркальное отображение или повторение бордюров.

Перенос воска Майка Даббера

Фототравление металла с использованием переноса фотокопий

Ганоксин может получать комиссионные за рекомендации клиентов от компаний, перечисленных на этой странице. Учить больше.

Фототравление металла — это просто И ИНТЕРЕСНО! Травление можно использовать для процессов печати, как произведение искусства или для украшения роликовой печати. Он включает протраву (кислоту) для травления изображения на металле и резист для отражения протравы. Резист может принимать разные формы: пластик, винил, маркеры, клейкая лента, лак для ногтей и т. д. Пока он устойчив к протраве, процедура будет работать. Эта техника создает изображения с высоким разрешением и сложные окружающие текстуры, которые придают вашим произведениям органичность.

С современными технологиями фотокопирования, цифровой обработки изображений и лазерных принтеров вы получаете больше гибкости при проектировании. Вы можете добавлять текст, переворачивать изображения и управлять контрастностью. Процесс фототравления, который мы описываем ниже, по существу использует те же методы, что и граверы. За исключением того, что мы используем латунь, медь, бронзу и серебро вместо цинка, как это делают печатники. Этот процесс также дает вам возможность пайки и создания холодных соединений.

Вот полезный список всех инструментов, материалов и расходных материалов, которые вам понадобятся для успешного выполнения этого процесса:

Что вам понадобится

. это прямо и чисто

Rubbermaid Tank	Маленький, размер обувной коробки с плотной крышкой
Chlaride	для Bronze и Brasnte и Brathper	для Bronze и Brass	для серебряной
Клейкая лента	Серые протоковые ленты 1
Двусторонняя лента	Scotch Dwocde Dail 2
Красная чернильная ручка Staedtler	См. примечания3
Воздушный насос для аквариума	Должна иметь абсолютно плоское дно, чтобы приклеиваться к стенке контейнера. Подойдет любая дешевая модель, просто убедитесь, что она внесена в список UL!
Листовой металл ≥ 20 калибра	вы можете использовать латунь, медь, бронзу или серебро
Железо	прибор, а не металл
3 Пленка 6 Прозрачная пленка 9M232 30232 для лазерных принтеров и лазерных фотокопиров
бумажные полотенца	См. Примечания4
Следы
Следы.
Isopropyl Rubbing Alcohol
3M Scotch-Brite Pads
Penny Brite	See notes5
Electric Pancake Griddle	, вы также можете сдать подержанный, если у вас есть хороший местный комиссионный магазин!
Пищевая сода
Защитные очки
Резиновые перчатки	с ними всегда лучше ошибиться!
Аммиак бытовой
Металлический напильник	плоский или полукруглый (идеально подходит Grobet)
Раковина с проточной водой	Рекомендуется для полоскания
Дополнительный контейнер для полоскания	Рекомендуется для 3 кусочков или более
. кислота в кристаллической форме

Примечания

Лента Gorilla Tape — самая прочная клейкая лента, но ее трудно удалить с задней панели. Удаление очень прочной клейкой ленты может привести к выплескиванию скрытой кислоты. Серая клейкая лента легко отрывается от металла одним движением и является временной. Лента Gorilla Tape слишком прочная.
Двусторонний скотч подойдет. Опять же, вы приклеиваете металл к пенополистиролу. Он очень хорошо прилипает и легко снимается.
После многих испытаний красных маркеров и других ручек я обнаружил, что красная чернильная ручка Staedtler лучше всего противостоит протраве благодаря своему химическому составу. Наконечники шариковых ручек не позволяют чернилам проникать на металл достаточно стабильно, чтобы оставить хороший след на металле. Также доступно на MisterArt.com.
Впитывающая способность не является обязательным требованием для бумажных полотенец, которые вы хотите использовать. Это не для того, чтобы впитывать жидкость. Бумажное полотенце на сковороде для металла предназначено только для защиты сковороды от царапин. После того, как тонер впитается, вам понадобится что-нибудь тонкое, чтобы утюг выполнял свою работу.
Penny Brite разработан специально для очистки меди, а также хорошо подходит для латуни. После ополаскивания протравленного материала эксклюзивная формула лимонной кислоты Penny Brite действительно является лучшим очистителем и стоит вложений.

Предупреждение о безопасности материалов

Азотная или соляная кислота быстро травит, но очень опасна. Хлорид железа и нитрат железа травят медленнее и безопаснее. Предпочтительными вариантами протравы являются хлорид железа и нитрат железа. Хлорид железа лучше всего работает с медью, латунью и бронзой. Для серебра используйте нитрат железа.

Хотя эти химические вещества более безопасны, чем Nitric, они все же считаются опасными, поэтому важно уделять пристальное внимание процессу. В этот план включены меры безопасности, которым вы должны следовать.

Хлорид железа доступен:

Предварительно смешанный и готовый к использованию или
В кристаллах (требуется разбавление)

Нитрат железа доступен только в кристаллах.

Разведение кристаллов: 1 часть кристалла на 3 части дистиллированной воды.

Как и любой опасный химикат, растворы железа требуют осторожного обращения. Любой, кто несет ответственность за приобретение, использование или утилизацию этих продуктов, должен ознакомить себя и других лиц, работающих с ними, с соответствующими мерами безопасности и мерами предосторожности при обращении с ними. Эта информация доступна в паспортах безопасности материалов (MSDS):

Ганоксин спонсируется

Хлорид железа — http://www.labchem.com/tools/msds/msds/LC14380.pdf
Нитрат железа — https://beta-static.fishersci.com/content/dam/fishersci/en_US/ documents/programs/education/regulatory-documents/sds/chemicals/chemicals-f/S25319A. pdf

Нитрат железа и хлорид железа вызывают коррозию. Избегайте контакта с глазами, кожей и одеждой, а также не вдыхайте их пары. Эти растворы могут разлагаться при температуре выше 100°C (212 F) с образованием токсичного газа оксида азота.

Используйте качественные защитные очки и пару подходящих одноразовых перчаток.

Вентиляция является важным фактором. Работа на улице идеальна, но если вы не можете работать вне кухни или рабочей комнаты с открытым окном, будет достаточно.

Процесс переноса фотографий

Шаг 1. Подготовка металла

Начните с куска меди или латуни размером не более 3 x 3 дюймов и размером не менее 20. Подпилите любые углы или шероховатые края, пока они не станут гладкими. Очищайте металл с помощью Scotch-Brite и моющего средства или Penny Brite, пока вода не стечет с металла листом. Если вы видите капли воды, повторите очистку. Очистка Scotch-Brite поможет придать металлу «зуб», который поможет тонеру прилипнуть. Тщательно высушите полотенцем и возьмитесь за края. Чтобы ваш утюг плавно скользил, вы должны подпилить края металла.

Шаг 2. Выбор и размещение изображения

Выберите изображение из печатного или цифрового файла и скопируйте или распечатайте его на диапозитивной пленке с помощью лазерного копировального аппарата или лазерного принтера. Изображения должны быть высококонтрастными с видимым различием между темным и светлым. Серые части между ними могут затруднить укус протравы. Обрежьте изображение так, чтобы пленка не выступала за края металла. Лучше всего оставить немного лишнего металла по краям пленки для легкого удаления.

Ганоксин спонсируется

Примечание. Сравнение лазерных и струйных принтеров

В лазерных принтерах и копировальных аппаратах используется один и тот же тип тонера. В струйных принтерах используются водорастворимые чернила, которые НЕ подходят для этого процесса.

Накладная прозрачная пленка

Белая полоса снимается после ксерокопирования изображения. Он предназначен для «считывания» большинства фотокопировальных машин, позволяя им определять, что бумага находится в устройстве подачи.

Шаг 3. Нагрев утюга и сковороды

Установите утюг на самую высокую температуру (обычно для белья), а электрическую сковороду — на 250 градусов по Фаренгейту. В зависимости от типа утюга вам может потребоваться отрегулировать температуру. Накладная прозрачная пленка рассчитана на то, чтобы выдерживать очень высокие температуры, но некоторые утюги слишком горячие. Сначала сделайте несколько тестов.

Шаг 4. Поместите одно бумажное полотенце на сковороду

Бумажное полотенце предназначено для защиты поверхности сковороды, а также предотвращает катание металла. Не беспокойтесь о том, что бумага сгорит. Если вы помните научно-фантастическую книгу Рэя Брэдбери «451 градус по Фаренгейту», бумага не горит до 451 градуса по Фаренгейту!

Ганоксин спонсируется

Шаг 5.

Подготовьте расходные материалы

Соберите полировщик, пинцет, изопропиловый спирт и бумажное полотенце и положите их рядом с собой для быстрого доступа.

Шаг 6. Очистите металл и изображение спиртом, поместите изображение вниз

Сначала оторвите небольшой лист бумажного полотенца и смочите его спиртом.

Очистите одну сторону металла и сторону ТОНЕРа изображения пропитанной спиртом салфеткой.

Положите изображение тонером вниз на металл. ВАЖНО При размещении изображения на металле убедитесь, что он все еще влажный. Это уловка, чтобы заставить весь процесс работать.

Удалите лишнюю влагу и пузырьки воздуха, проведя рукой по металлу и пленке. Он не должен быть мокрым, но он должен быть мокрым.

Шаг 7. Приутюжьте прозрачное изображение к металлу

Немедленно положите металлическую пленку вверх на уже нагретое бумажное полотенце на разогретой сковороде. Немедленно поместите еще одно бумажное полотенце на кусок и утюг поверх него. Оставьте утюг примерно на одну минуту. Аккуратно прогладьте изделие около 20 секунд, а затем поднимите утюг. Снимите верхнее бумажное полотенце. Держите полировщик в одной руке, а пинцет в другой. Осторожно приподнимите один угол пленки пинцетом и посмотрите, перешло ли изображение на металл. Если это не так, замените пленку и продолжайте нагревать между бумажными полотенцами. Иногда помогает полировщик. Если она переместилась, снимите пленку (ПОКА ГОРЯЧАЯ) одним плавным движением.

Ганоксин спонсируется

Полируйте прозрачную пленку, пока она горячая. Начните проверять, перешел ли тонер на металл.

Используйте полировальный станок для стабилизации металла по мере завершения процесса удаления.

Вуаля, передача завершена! Небольшие открытые места можно подкрасить красной ручкой Staedtler (см. Устранение неполадок). Перенесите металл на поверхность, способную выдержать значительное нагревание. Металлический блок или наковальня прекрасно работают. Когда тонер попадает на металл, он очень стабилен. У меня есть образцы вещей, которые лежали без дела годами, и они так же хороши, как в тот день, когда я их погладил.

Процесс травления с переносом подходит даже для тонких штриховых рисунков с фотокопии.

Устранение неполадок переноса фотографий

Если изображение размазывается, значит утюг слишком горячий. Попробуйте снизить температуру. Преимущество этого процесса в том, что вы можете стереть изображение и повторить попытку. Перенос требует некоторой практики, но в конце концов вы заставите его работать.

Иногда изображение не передается полностью. В этом вам может помочь ручка Red Staedtler. Вы можете заполнить некоторые области перед процессом травления.

Ганоксин спонсируется

Более толстый металл необходимо нагревать дольше при более высокой температуре. Можно использовать и большие куски металла (> 4 x 4 дюйма), но вы должны увеличить нагрев сковороды и потратить больше времени на глажку.

Когда вы впервые попробуете этот процесс, используйте одно изображение пленки на каждом фрагменте. Позже вы можете поэкспериментировать с несколькими изображениями. Если металл слишком сильно остынет, изображение сойдет с пленки. Однако вы можете делать несколько изображений поэтапно.

Серебро быстро нагревается, поэтому внимательно следите за температурой. Помните, что горячий металл выглядит точно так же, как и холодный металл.

Когда металл достаточно нагреется, тонер переместится. Снимите ацетат, пока металл ГОРЯЧИЙ. НЕ ждите, пока металл остынет, иначе изображение отслоится.

Ганоксин спонсируется

Одним непрерывным движением снимите ацетат с помощью пинцета. Продолжайте снимать пленку.

Ретушь и творческое рисование

Удивительная и прочная красная ручка Staedtler ДОЛЖНА использоваться для ретуши или рисования от руки. Чернила RED имеют специальную формулу для защиты от протравы. Ни один другой цвет не работает.

Создание «интернега» для включения текста

Поскольку фототравление является «обратным» процессом изображения, надписи будут перенесены назад, если вы не сделаете интернег. Интернег — это слайд с обратным расположением букв, который позволяет правильно передать текст. Вы можете использовать один из двух способов сделать интернег:

В Photoshop переверните надпись на изображении, а затем распечатайте его или
Сделайте фотокопию изображения на листе ацетата, переверните слайд на валике для фотокопирования и повторно скопируйте на другой лист ацетата.

Процесс травления

Шаг 1. Расходные материалы для разметки

Теперь, когда у вас есть изображение на металле, вы готовы к травлению. Выложите протраву, дистиллированную воду (только для кристаллов железа), ванну, клейкую ленту, двусторонний скотч, пенопласт, защитные очки, резиновые перчатки, воздушный насос, контейнер для промывки, пищевую соду и нашатырный спирт.

Ганоксин спонсируется

Шаг 2. Подготовка клейкой ленты и пенополистирола

Заклейте обратную сторону металла клейкой лентой. Наклейте две полоски двустороннего скотча на другую сторону клейкой ленты. Отрежьте кусок пенопласта по размеру вашего металла. Прижмите пенопласт к кусочкам двустороннего скотча, чтобы получился плавучий понтон.

Шаг 3. Подготовка травильной ванны с воздушным насосом

Прикрепите нижнюю часть воздушного насоса к пластиковой ванне с помощью клейкой ленты. Зачем использовать воздушный насос? Эти дешевые насосы созданы для того, чтобы мягко вибрировать в течение длительного периода времени. Вибрация приводит к падению протравленного остатка на дно ванны и непрерывному травлению открытой области металла. НЕ ЗАКРЫВАЙТЕ лентой отверстие для воздуха на насосе!

Этап 4 – Подготовка и заливка железосодержащего компаунда, защитное оборудование

Подготовьте морилку. Хлорид железа лучше всего работает с медью, латунью и бронзой. Для серебра используйте нитрат железа.

Хлорид железа доступен:

перемешанный и готовый к использованию
В кристаллах (требуется разбавление)

Нитрат железа доступен только в кристаллах и требует разбавления.

Разведение кристаллов: 1 часть кристаллов на 3 части дистиллированной воды. Надев защитные очки и резиновые перчатки, налейте нитрат железа или хлорид железа в ванну – примерно на 1/3 объема. Старайтесь не создавать пузыри. Несколько в порядке. Делать это следует в хорошо проветриваемом помещении. На улице было бы здорово, но на кухне или в рабочей комнате с открытым окном будет достаточно.

Шаг 5. Поместите деталь в раствор, включите насос, запишите время, начните травление

Осторожно опустите металл в раствор стороной с изображением ВНИЗ. Пенополистирол будет действовать как понтон и обеспечит постоянное погружение металла в воду. На понтоне из пенополистирола напишите время, когда вы начали травление. Закройте крышку и подключите насос. Травление должно занять от 45 минут до 1,5 часов, в зависимости от желаемой глубины травления. Чем дольше изделие погружено в воду, тем глубже травление.

Шаг 6. Проверка, промывка и удаление

Проверяйте ход травления каждые 30 минут. Держите рядом отдельный пустой контейнер. Вытащите металл и отнесите его в раковину. Тщательно промойте водопроводной водой. Небольшого количества хлорного железа недостаточно, чтобы повредить раковину. Смойте водой и проведите пальцем по металлу, чтобы увидеть, как прижился укус. Если вам нужно больше времени, бросьте его обратно в ванну.

Шаг 7. Нейтрализация и остановка процесса

Травление выполнено? Вытащите свой кусок из травителя, хорошо слейте воду и отнесите его в раковину. Держите металл под проточной водой из-под крана или погрузите его в чистую воду и снимите клейкую ленту, пока он находится в воде. Вода защитит вас от брызг кислоты. Одним движением снимите клейкую ленту, и все будет гладко.

Если вы довольны своим травлением, наполните контейнер водопроводной водой и примерно горстью пищевой соды. Поместите изделие обратно в контейнер, чтобы нейтрализовать остатки на выгравированном изображении. Подождите, пока перестанет пениться – около минуты. Хорошо промойте водопроводной водой. Наполните ванну еще немного водопроводной воды. Добавьте около 1/8 стакана нашатырного спирта и положите кусок обратно в ванну. Это действует как стоп-ванна для протравы и полностью останавливает процесс травления.

Очистите металл с помощью Penny Brite или моющего средства и используйте губку Scotch-Brite. Это удалит остатки тонера. Теперь вы готовы использовать свой выгравированный фрагмент.

Часто задаваемые вопросы

В: Зачем использовать метод фотокопирования?

A: Три причины:

Недорого. Накладные диапозитивы стоят около 25 долларов за 100 листов.
Гибкий. Неважно, какую сторону металла вы используете, и для этого не требуется никакого специального оборудования. На рынке есть и другие отличные варианты, такие как голубая трансферная пленка Press-n-Peel и DuPont ImagON™.
Легко. Это можно сделать где угодно. Вы даже можете использовать этот процесс дома.

Однако важно отметить, что дизайны с хорошей контрастностью дают наилучшие результаты. Dover Books — отличный источник высококачественных изображений, не имеющих проблем с авторскими правами.

В. Какая протрава травит какие металлы?
A. Хлорид железа травит медь, латунь и бронзу. Нитрат железа травит серебро.

В. Отличается ли процедура с серебром от процедуры с медью?
A. Протоколы травления меди и серебра абсолютно одинаковы.

В. Что такое Penny Brite?
A. Penny Brite — превосходное чистящее средство для меди, изготовленное из лимонной кислоты. Он не оставляет жирных следов и является рекомендуемым очистителем для этого процесса.

Penny Brite — традиционное чистящее средство для меди премиум-класса, используемое в американских домах с 1947 года. Он специально разработан для очистки меди, нержавеющей стали и латуни с мгновенным очищающим действием — без трения и полировки. Его формула против потускнения помогает металлу дольше сохранять свой блеск!

Используйте Penny Brite на посуде из меди и нержавеющей стали, посуде, раковинах из нержавеющей стали, столешницах и вытяжках из нержавеющей стали, керамике, латунной фурнитуре, автомобильном хроме и морском оборудовании. Вы никогда не найдете аммиак, хлор, серную кислоту или канцерогенные производные бензола в Penny Brite Copper Cleaner — резиновые перчатки не нужны!

В. Как поступают химикаты?
A. Хлорид железа может поставляться в виде кристаллов или предварительно смешанных, готовых к использованию. Нитрат железа поставляется в виде кристаллов. Списки поставщиков ниже.

В. Как смешивать химикаты?
A. 1 часть кристаллов железа смешивают с 3 частями дистиллированной воды. Убедитесь, что вы ВСЕГДА добавляете кристаллы только в воду.

В. Могу ли я использовать обычную воду из-под крана для ванны с железом?
A. Нет. Химические вещества в водопроводной воде варьируются от города к городу. Используйте дистиллированную воду. Однако вы можете использовать водопроводную воду для ополаскивания и очистки.

В. Как утилизировать раствор хлорида железа?
A. Обратитесь в местную компанию по утилизации опасных отходов

Как и любой опасный химикат, растворы железа требуют осторожного обращения. Любой, кто несет ответственность за приобретение, использование или утилизацию этих продуктов, должен ознакомить себя и других лиц, работающих с ними, с соответствующими мерами безопасности и мерами предосторожности при обращении с ними. Эта информация доступна в паспорте безопасности материала (MSDS)

Хлорид железа — http://www.labchem.com/tools/msds/msds/LC14380.pdf
Нитрат железа — https:/ /beta-static.fishersci.
