Как подключить конденсатор к электродвигателю

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно это касается трехфазных короткозамкнутых асинхронников с их прочной конструкцией и неприхотливостью.

Основным условием для преобразования электрической энергии в механическую является факт наличия вращающегося магнитного поля. Для формирования такого поля требуется трехфазная сеть, при этом электрообмотки должны быть смещенными между собой на 1200. Благодаря вращающемуся полю система начнёт работать. Однако бытовая техника, как правило, используется в домах, имеющих лишь однофазную сеть 220 В.

Почему применяется запуск двигателя 220 В через конденсатор?

Для начала определимся с терминологией. Конденсатор (лат. condensatio — «накопление») – это электронный компонент, хранящий электрический заряд и состоящий из двух близкорасположенных проводников (обычно пластин), разделенных диэлектрическим материалом. Пластины накапливают электрический заряд от источника питания. Одна из них накапливает положительный заряд, а другая – отрицательный.

Емкость – это количество электрического заряда, которое хранится в электролите при напряжении 1 Вольт. Емкость измеряется в единицах Фарад (Ф).

Метод подключения двигателя через конденсатор – этот способ применяют для достижения мягкого пуска агрегата. На статоре однофазного движка с короткозамкнутым ротором размещают дополнительно к основной электрообмотке ещё одну. Две обмотки соотнесены между собой на угол 900. Одна из них является рабочей, её предназначение заставить работать мотор от сети 220 В, другая – вспомогательная, нужна для запуска.

Рассмотрим схемы подключения конденсаторов:

  • с выключателем,
  • напрямую, без выключателя;
  • параллельное включение двух электролитов.

1 вариант

К обмотке асинхронника подсоединяется фазосдвигающий конденсатор. Подключение осуществляется в однофазную сеть 220 В по специальной схеме.

Здесь видно, что электрообмотка прямо подключена к линии питания 220 В, вспомогательная соединена последовательно с конденсатором и выключателем. Последний предназначен для отключения дополнительной обмотки от источника питания после запуска.

Коммутационный аппарат настроен так, чтобы оставаться закрытым и поддерживать вспомогательную обмотку в эксплуатации до тех пор, пока мотор запускается и разгоняется примерно до 80% от полной нагрузки. На такой скорости, выключатель размыкается, отключая цепь вспомогательной обмотки от источника питания. Затем мотор работает как асинхронный двигатель на основной обмотке.

2 вариант

Схема идентична конденсаторному мотору, но без выключателя. Пусковой момент составляет только 20–30% от полной нагрузки крутящего момента.

Применение этого типа однофазных двигателей, как правило, ограничивается прямым приводом таких нагрузок, как вентиляторы, воздуходувки или насосы, которые не требуют высокого пускового крутящего момента. Возможны различные модификации схем с предварительным расчетом необходимой емкости конденсатора для подсоединения к двигателю 220 В.

Стоит отметить, что обеспечение лучших характеристик нужно при изменении нагрузки мотора. Увеличение емкости ведёт к уменьшению сопротивления в цепи переменного тока. Правда замена емкости электролита несколько усложняет схему.

3 вариант

Схема подключения двух электролитов, подсоединенных параллельно к мотору, приведена ниже. При параллельном соединении общая ёмкость равна сумме емкостей всех подключенных электролитов.

Cs – это пусковой конденсатор. Величина емкостного реактивного сопротивления Х тем меньше, чем больше ёмкость электролита. Она рассчитывается по формуле:

хс = 1/2nfCs.

При этом следует учитывать, что на 1 кВт приходится 0,8 мкФ рабочей емкости, а для пусковой емкости потребуется больше в 2,5 раза. Перед подключением к движку следует «прогнать» конденсатор через мультиметр. Подбирая детали нужно помнить, что пусковой кондер должен быть на напряжение 380 В.

Для управления пусковыми токами (контролем и ограничением их величины) используют преобразователь частоты. Такая схема подключения обеспечивает тихий и плавный ход электродвигателя. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. д. Машины такого типа имеют более высокий КПД и производительность, чем их аналоги, работающие лишь на основной электрообмотке.

Методы подключения трёхфазного электродвигателя

Попытка приспособить некоторое оборудование встречает определённые трудности, так как трёхфазные асинхронники большей частью подключаться должны к 380 В. А в доме у всех сеть на 220 В. Но подключить трёхфазный движок к однофазной сети – это вполне выполнимая задача.

  1. Включение трехфазного асинхронного мотора.

  1. Подключения трехфазного движка к 220 В, с реверсом и кнопкой управления.

  1. Соединение обмоток трехфазного мотора и запуск как однофазного.

  1. Другие возможные способы соединений трёхфазных электродвигателей.

Заключение

Асинхронники на 220 В широко применяются в быту. Исходя из требуемой задачи, существуют различные методы подключения однофазного и трёхфазного мотора через конденсатор: для обеспечения плавного пуска либо улучшения рабочих характеристик. Всегда можно самому легко добиться нужного эффекта.

Как подключать конденсаторы

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Статор имеет специальные пазы углубления , в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло градусов. Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры. При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток. Если подключить АД в сеть с одной фазой без выполнения подготовительных работ , ток появится только в одной обмотке.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам. ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Схемы подключения электродвигателя через конденсаторы


Нередки случаи, когда необходимо подключить электродвигатель к сети вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования.

Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на вольт.

Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на вольт, который рассчитан на три фазы.

Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения. Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал.

Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении. При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды.

Вторая же обмотка включена все время. На рисунке можно увидеть соотношение их со схемой в целом. Подключение электродвигателя на вольт: мотор запускается путем подачи вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике.

Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди. Такую схему можно наблюдать на рисунке 1: подключение электродвигателя вольт.

Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы.

Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением. Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель.

Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй — в статоре. Два кончика, которые остались, необходимо присоединить к питанию в вольт.

Есть еще один вариант подключения электродвигателя мощность в Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии. Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта.

Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Когда запустился — просто отпускаем кнопку и пружина размыкает контакты, отключая стартер. Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в В или В. По формуле становится понятно, что электрическая мощность превосходит механическую.

Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля. Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована. Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в В, а двух других — линейного напряжения В.

Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником. Схема обмотки треугольником проще. По возможности лучше применить ее, так как двигатель будет терять мощность в меньшем количестве, а напряжение по обмоткам всюду будет равно В.

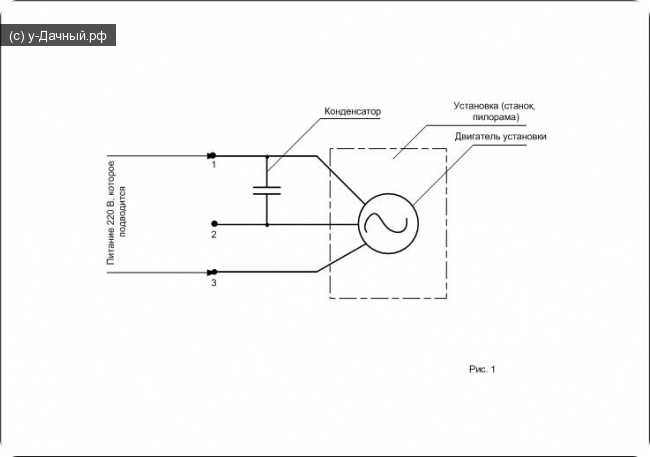

Это схема подключения с конденсатором асинхронного двигателя в однофазную сеть. Включает рабочие и пусковые конденсаторы. После прочтения статьи, рекомендуем ознакомиться с техникой подключения трехфазного двигателя в однофазную сеть:. В примере расчета емкости конденсатора пункт 3 подключение треугольник допущена опечатка: следует читать …каждые Вт. Интересна схема с емкостным сдвигом с пусковым конденсатором верхний ряд, средняя картинка.

В чем ее отличие по мощностным и пусковым характеристикам от схемы с пусковым и рабочим конденсаторами? Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования. Главная Статьи Электрика Подключение и установка электрических приборов Как подключить однофазный электродвигатель на вольт Как подключить однофазный электродвигатель на вольт.

Статья Фото Видео. Содержание Схема подключения коллекторного электродвигателя на вольт Схема подключения электродвигателя на вольт с конденсатором Это схема обмотки звездой.

Для того чтобы подключить однофазный электромотор в однофазную сеть, необходимо ознакомиться с данными мотора на бирке и знать следующее:. Если при старте не отключить вовремя пусковые конденсаторы, когда мотор наберет стандартные для него обороты, они приведут к большому перекосу по току во всех обмотках, что попросту заканчивается перегревом электромотора.

Обсудить статью на форуме. Ржевский 26 апреля г. Конденсатор индуктивности? Vlad 5 июня г. В примере расчета емкости конденсатора пункт 3 подключение треугольник допущена опечатка: следует читать …каждые Вт Ответить. Аноним 6 июня г. Спасибо, опечатку исправили Ответить. Сергей 18 октября г. Нормально Ответить. Алексей 19 октября г. Сурен 4 апреля г. Лёгкая доступная хорошая статья без лишнего Ответить. Добавить комментарий, отзыв Отменить ответ. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.


Конденсатор с 4 выводами как подключить

Зато при подключений треугольником выдает полную мощность двигателя. Пуск двигателя происходит по схеме звезда, переключение на схему треугольник. При замкнутых ключах К1 и К3 двигатель подключен по схеме звезда, а при замкнутых ключах К1 и К2 двигатель включен по схеме треугольник. Один его конец подключается к нулю, а второй к третьему выходу треугольника. Для изменения направления вращения мотора подключаем конденсатор не от нуля, а от фазы. А если двигатель при запуске работает сразу под нагрузкой или его мощность более 1,5КВт тогда советую для успешного запуска двигателя понадобиться добавить в схему еще и пусковой конденсатор параллельно рабочему.

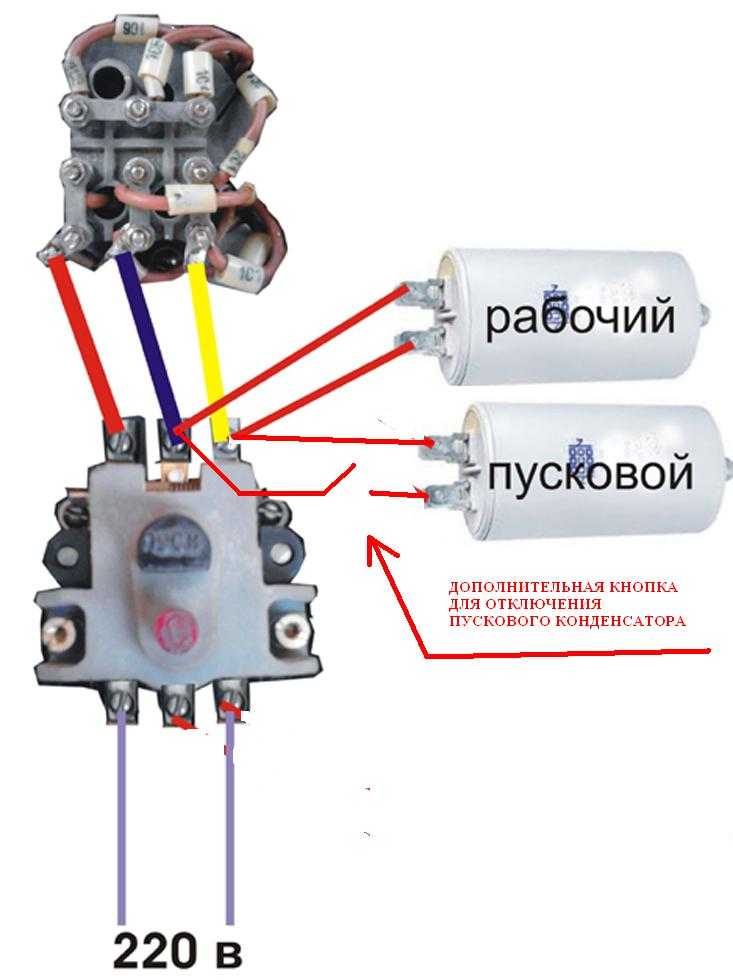

Тем самым, пусковой конденсатор подключается через кнопку разгона нужно удерживать до максимальной раскрутки вала, после чего отпустить.

Запуск трехфазных электродвигателей с помощью конденсаторов

Существует масса разнообразных электрических двигателей, но все они имеют две характеристики, основанные на напряжении сети, к которой привязаны они и их мощность. Многие не имеют представления, как подключить двигатель на В. Статья раскроет эту тему. В хозяйстве иногда возникает потребность подключения к однофазной электросети электрический двигатель, который рассчитан на работу в трехфазной сети. Этот случай считается исключительным, и к нему стоит прибегать только, если нет возможности подключиться к трехфазной электросети, так как в ней сразу создается магнитное вращающееся поле, которое создает условия для вращения ротора в статоре. Ко всему прочему в этом режиме достигается максимальная мощность и эффективность работы электродвигателя. Однофазное подключение на два выхода дает возможность подключить фазу и ноль, третьей фазы нет, но она восполняется конденсатором.

Конденсаторы Prology CAP-1.0/1.5/2.0 как подключать

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр. В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга.

Адрес: Нижний Новгород, Ленинский район, ул.

Как выбрать конденсатор для электродвигателя

Но рабочее напряжение бытовой сети у нас В. И для того, чтобы подключить промышленный трехфазный двигатель к обычной потребительской сети, используются фазосдвигающие элементы:. Выпускаемые промышленностью асинхронные трехфазные двигатели возможно подключить двумя основными способами:. Электродвигатели конструктивно выполняются из подвижного ротора и корпуса, в который вставлен находящийся неподвижно статор может быть собран непосредственно в корпусе или вставляться туда. Статор имеет в своем составе 3 равнозначные обмотки, специальным образом намотанные и расположенные на нем.

Как подключить трехфазный электродвигатель в сеть 220 В – методика расчета и монтажа

У многих часто возникает вопрос. Для чего нужен конденсатор в аудио системе? Как подключить конденсатор? Не углубляясь в физику процесса скажу, что конденсатор способен накапливать в себе электрическую энергию и мгновенно отдавать ее. Именно свойство мгновенной отдачи энергии обратно в электрическую цепь и используется в автозвуке. При воспроизведение низкого баса на высоком уровне громкости в цепи питания усилителя происходит просадка напряжения, что можно наблюдать по мигающим в такт сабвуфера, лампочкам.

Пусковой конденсатор CD60 . Для того, чтобы подключить.

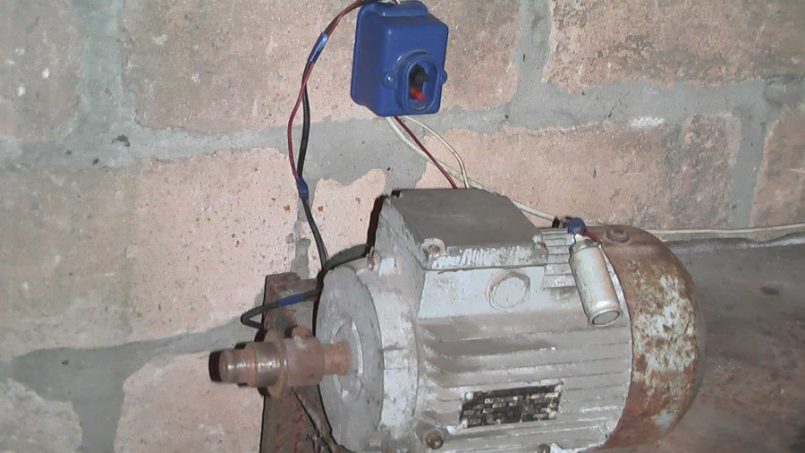

Подключение трехфазного двигателя к однофазной сети

В домашнем хозяйстве или гараже иногда требуется подключить к однофазной проводке на Вольт электрический двигатель, рассчитанный на работу от 3-х фазной сети. Но так стоит делать только, если нет возможности подключения к трех фазной электросети, потому что в ней сразу создается вращающееся магнитное поле, необходимое для создания условий вращения ротора в статоре. К тому же достигается в этом режиме максимальная эффективность и мощность работы электродвигателя. При подключении к бытовой однофазной электросети подключайте три обмотки по схеме треугольника, что бы добиться наибольшей выходной мощности электромотора максимум 70 процентов по сравнению с 3 фазным подключением.

Как подключить электродвигатель 380В на 220В

ВИДЕО ПО ТЕМЕ: Урок №5. Конденсатор.

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней. Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции.

Вопрос о том, как соединить конденсаторы может возникнуть у любого человека, интересующегося электроникой и пайкой.

Как подключить электродвигатель через конденсатор: все способы включения

Конденсаторы Prology CAP Видео инструкция по подключению конденсатора Prology CAP Григорий Колайдо поставил такой все по схеме да и как по видео тут работал буквально минут 15 потом задымился и сгорел. Alex M Наепка это а не конденсатор, по лампочке видно что заряжается очень маленькая емкость и толку от такой емкости не будет. Смысл такую емкость через лампочку заряжать??? Силовые конденсаторы совсем по другому выглядят, и выводы у них потолще чем у АКБ.

В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля. Такое поле легко создается при наличии трехфазной сети.


1. Подключение асинхронного двигателя в однофазную сеть

Применение конденсаторов в асинхронных двигателях




рабочий

пусковой

применение

В схемах асинхронных электродвигателей

В схемах асинхронных электродвигателей

тип подключения

Последовательно со вспомогательной обмоткой электродвигателя

Параллельно рабочему конденсатору

в качестве

Является фазосмещающим элементом

Является фазосмещающим элементом

назначение

Позволяет получить круговое вращающееся магнитное поле, необходимое для работы электродвигателя

Позволяет получить магнитное поле, необходимое для повышения пускового момента электродвигателя

время включения

В процессе работы электродвигателя

В момент пуска электродвигателя

Существуют две основные области применения конденсаторов для асинхронных электродвигателей.


1) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть

В случае,  когда трехфазный электродвигатель необходимо подключить к однофазной сети, существует два возможных варианта подключения: «звезда» или «треугольник», причем наиболее предпочтительным во многих случаях является вариант «треугольник».

Приблизительный расчет для данного типа соединения производится по следующей формуле:





                             Сраб.=k*Iф/Uсети

где:

k – коэффициент, зависящий от соединения обмоток.



Для схемы соединения «Звезда» – k=2800

Для схемы соединения «Треугольник» – k=4800

– номинальный фазный ток электродвигателя, А.

Uсети – напряжение однофазной сети, В.



Для определения пусковой емкости Сп.  исходят из пускового момента. В случае если пуск двигателя происходит без нагрузки, пусковая емкость не требуется.

Для получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп.=(2.5-3) Ср.

Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети.

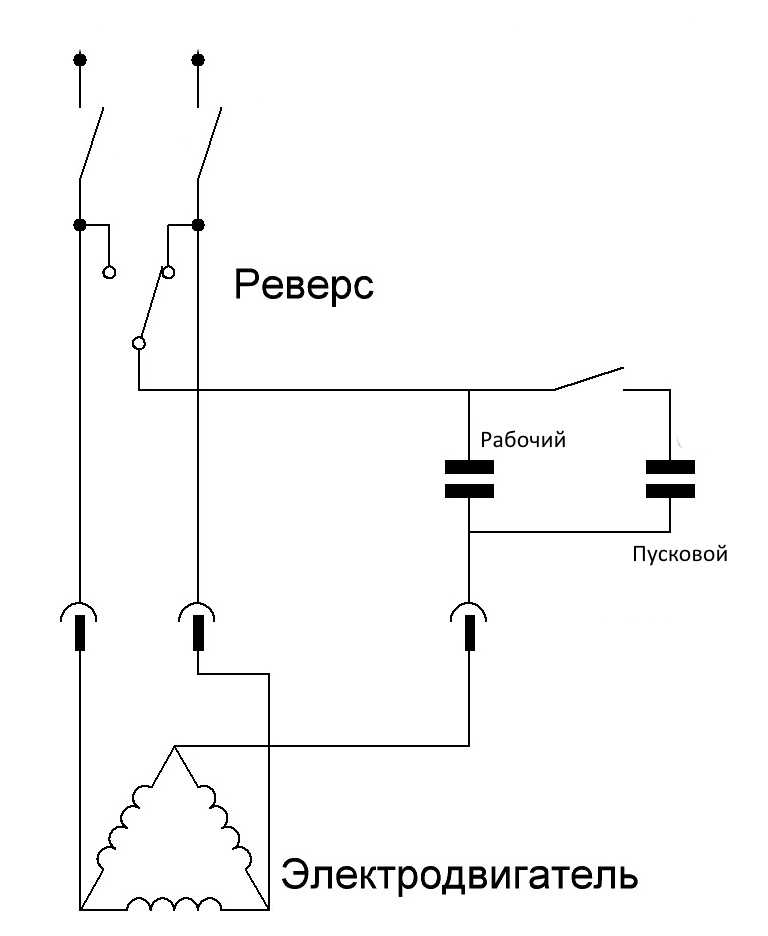

Схема подключения

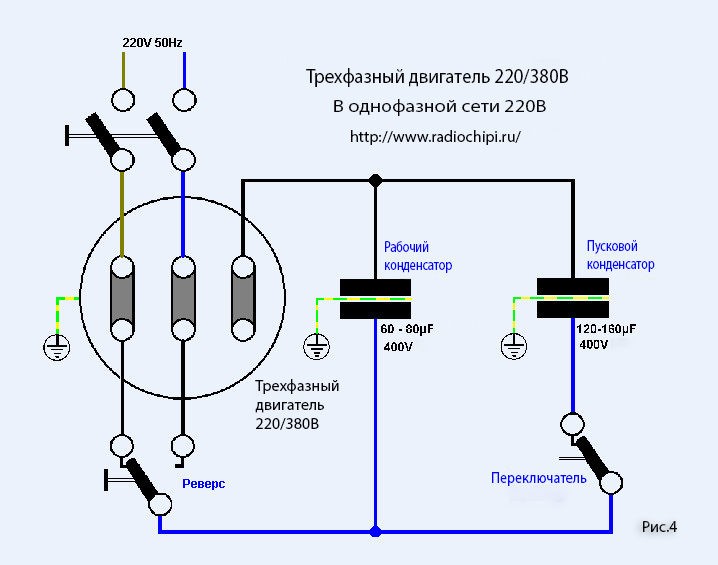

Рис 1.   Схема включения в однофазную сеть     трехфазного асинхронного двигателя с  обмотками статора, соединенными по схеме «звезда» (а) или «треугольник» (б):

  • B1 Переключатель направления
  • вращения  (реверс)
  • В2 — Выключатель пусковой емкости;
  • Ср — рабочий конденсатор;
  • Cп — пусковой конденсатор;
  • АД — асинхронный электродвигатель.



2) Асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске конденсаторного асинхронного двигателя оба конденсатора включены, а после его разгона один из конденсаторов отключают. Это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске.


Схема подключения




Рис 2. Схема (а) и векторная диаграмма  конденсаторного асинхронного двигателя:

  • U, UБ, UC — напряжения;
  • IA, IБ — токи;
  • А и Б — обмотки статора;
  • В — центробежный выключатель
  • для отключения С1 после разгона двигателя;
  • C1 и C2 — конденсаторы.





Конденсаторный асинхронный электродвигатель по пусковым и рабочим характеристикам близок к трехфазному асинхронному двигателю.



Как подключить электродвигатель к бытовой сети

Человек окружен электродвигателями. Их устанавливают в стиральные машины, настенные часы, автомобили, электроинструменты, и даже в игрушечные машинки. Они популярны в силу своей неприхотливости и прочности.

Как же подключить электродвигатель? Для работы обычного асинхронного двигателя достаточно двух проводов – фазы и нуля. Однако подключение усложняется, если речь идет о трехфазном варианте. Чтобы разобраться в тонкостях подключений, необходимо понимать базовые принципы электрики.

Почему применяют запуск однофазного двигателя через конденсатор?

Однофазный асинхронный двигатель – это электромотор, запитанный от сети переменного тока. Он состоит из нескольких компонентов:

  • корпуса двигателя;
  • ротора;
  • статор.
  • проводов электропитания.

В корпусе устройства располагается статор. Он состоит из рабочей и пусковой обмотки. На них подается электрический ток, который вызывает электромагнитное поле. Действие токов раскручивает ротор, установленный посередине статора. При этом необходимо учитывать, что запуск двигателя происходит принудительно. На рабочую обмотку подают ток, при этом пусковую обмотку запускают в ручном режиме, через кнопку.

Такая схема позволяет включить двигатель без дополнительных компонентов, но данная компоновка может привести к поломке двигателя. Дело в том, что сама по себе рабочая обмотка не раскручивает мотор. Она создает пульсирующее магнитное поле, силы которой не хватает на первоначальную раскрутку ротора. Рабочий контур будет ждать подключения пусковой обмотки. Она дает толчок ротору, позволяет подключиться к работе основной обмотке.

В противном случае рабочая обмотка будет находиться под постоянным напряжением. Из-за высокого сопротивления она начинает греться и постепенно приходит в негодность. Для исправления данной ситуации используют конденсаторы. Они делают старт двигателя безопасным, сохраняет ресурс обмоток.

ВНИМАНИЕ: Для определения типа обмотки используют мультиметр. С его помощью определяют сопротивление на выходах проводов из асинхронного двигателя. Прибор показывает меньшее сопротивление на рабочем контуре, большее на пусковой обмотке.

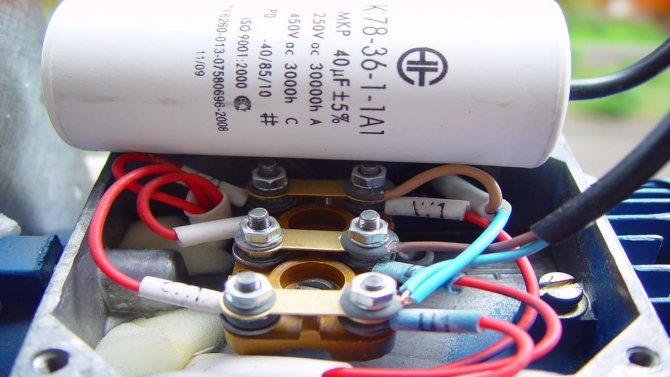

Подключение конденсаторов для запуска однофазных электродвигателей

Конденсатор – это компонент электрической цепи, накапливающий в себе заряд электрического тока. Данный элемент может снижать или повышать нагрузку на компоненты электроприборов. В системе переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения. Емкость элемента измеряют в фарадах (Ф) или микрофарадах (мкФ).

Конструктивно данный элемент представляет собой две пластины или обкладки, посредине которых находится диэлектрик, толщина которого намного меньше размеров обкладок. Конденсатор позволяет накапливать больший или меньший ток, необходимый для корректной работы элементов электрической цепи.

Различают три вида конденсаторов:

  1. Полярные. Не используются в сетях переменного тока из-за быстрого разрушения прослойки диэлектрика. Это приводит к короткому замыканию цепи.
  2. Неполярные. Работают в сетях переменного и постоянного тока. Их обкладки одинаково взаимодействуют с источником и диэлектриком.
  3. Электролитические или оксидные. В этом конденсаторе используют тонкую оксидную пленку в качестве электродов. Это позволяет работать с максимально возможной емкостью конденсатора. Используют на моторах с низкой частотой вращения.

Из этого следует, что для подключения к асинхронному однофазному двигателю более всего подходит неполярный конденсатор.

Для асинхронного двигателя используют конденсаторы:

  • рабочие;
  • пусковые (стартовые).

Первая группа элементов направлена на снижения тока на основной контур обмотки мотора. Она бережет статор от перенапряжения. Стартовые конденсаторы работают кратковременно – до 3 секунд. Они включаются в самом начале работы двигателя.

Подключение конденсатора и разных контуров обмотки может проходить в различной последовательности. Это влияет на производительность мотора и его эксплуатационные характеристики.

ВАЖНО. Для корректной работы конденсатора нужно правильно рассчитать объем данного компонента. В электрике существует правило: на 100 Ватт мощности берут примерно 7 мкФ емкости рабочего конденсатора. Для пускового элемента данный параметр увеличивается в 2.5 раза. На практике данные показатели могут незначительно отличаться. Это происходит из-за конструктивных особенностей разных двигателей, а также общей выработки устройства.

Какой вариант подключения двигателя лучше всего?

Рассмотрим схему подключения данного элемента в цепи асинхронного двигателя. Конденсаторы устанавливают в разрыв питания на выходах основной и пусковой обмотки.

Их можно комбинировать следующим образом:

  1. Установка пускового конденсатора, включающегося на короткий промежуток времени для снятия нагрузки на основную обмотку. При этом емкость элемента рассчитывают исходя из пропорции: на 1 кВт мощности мотора – конденсатор 70 мкФ.

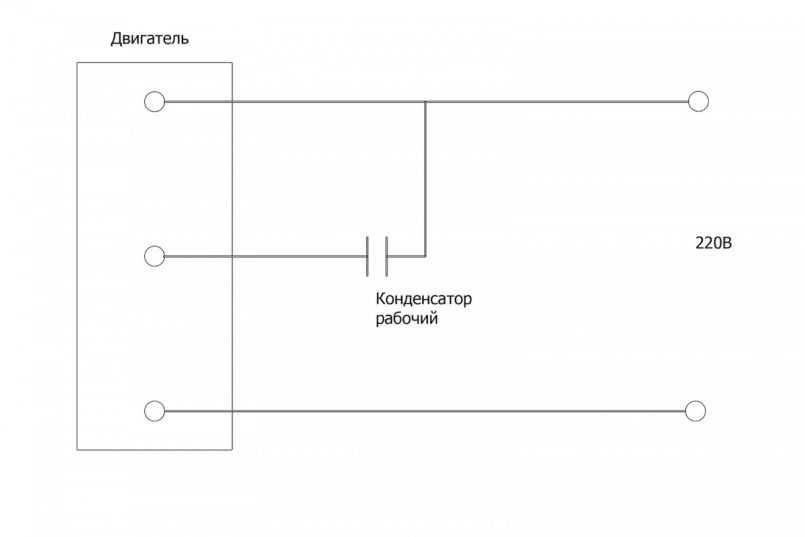

  2. Установка рабочего конденсатора в контур основной обмотки. В этом случае пусковая обмотка подключена напрямую и работает постоянно. Для такой схемы работы выбирают конденсатор, мощностью в пределах 23-35 мкФ.

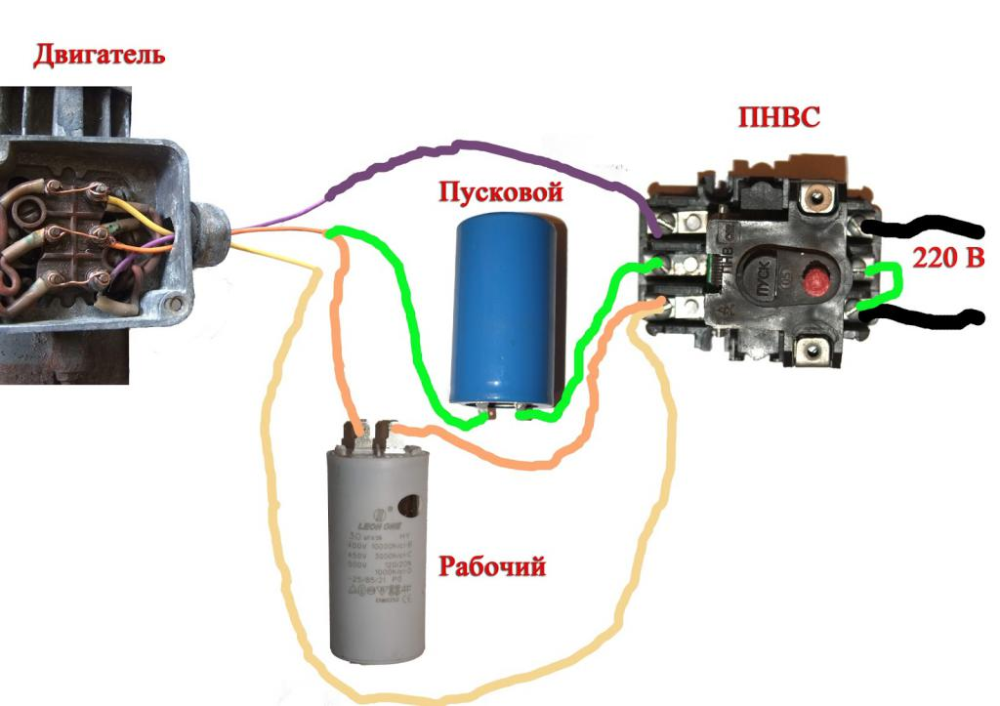

  3. Пусковой и рабочий конденсатор устанавливаются параллельно.

Эти схемы рассчитаны на подключение асинхронного двигателя на 220в. Данные пропорции носят рекомендательный характер и подбираются индивидуально для каждого типа мотора. Для подбора оптимальной комбинации стоит внимательно следить за работой агрегата.

Например, если мотор начинает сильно перегреваться после установки рабочего конденсатора, стоит понизить его мощность в два раза. Рекомендуется устанавливать конденсаторы с рабочим напряжением не менее 450В.

Зная, как подключается однофазный асинхронный двигатель в сеть 220В, можно подключить любой подобный агрегат без особых опасений. Главное четко представлять схему подключения и иметь под рукой хотя бы один пусковой конденсатор.

Однако для серьезных рабочих станков такой вариант неуместен. Дело в том, что на мощном электроинструменте ставят трехфазные двигатели, которые не получится подключить напрямую в стандартную сеть 220В. Чтобы запитать трехфазный асинхронный двигатель в бытовую сеть, потребуется изучить внутреннюю схему подключения его обмоток.

Способы подключения трехфазных электродвигателей

В электротехнике есть два типа коммутации питания трехфазного асинхронного двигателя:

  • методом звезды;
  • методом треугольника.

Перечисленные типы подключений используют на всех типах трехфазных электромоторов. От того, какой метод применен, зависит характер работы двигателя, его максимальные нагрузки. Так двигатели с подключением типа «звезда» обладают плавным запуском, но не могут работать на максимальной нагрузке, заявленной в техническом паспорте. Моторы с «треугольником» наоборот быстро стартуют и могут выдавать максимальную мощь.

Как определить схему подключения обмоток?

Распознать метод обмотки довольно просто. Это можно сделать двумя способами:

Посмотреть номерную табличку на двигателе. Обычно на ней отображены все технические данные, касающиеся работы двигателя. Среди прочего можно встретить два символа:

  • геометрическую фигуру треугольника;
  • звезду из трех лучей.

Необходимо сопоставить, какой из символов в таблице находится под значением 380В. Это может выглядеть следующим образом: 220/380В и рядом с ними символы «треугольник»/«звезда». Данное обозначение говорит, что на моторе, подсоединенном в сеть 380В, работает обмотка звезда.

Однако не всегда на моторе есть подобная табличка. Она может отсутствовать или быть затертой. Данный способ определения больше подходит для новых двигателей, которые никто не ремонтировал и не обслуживал. Старый агрегат лучше проверить самостоятельно. Для этого потребуется второй способ распознания типа обмотки.

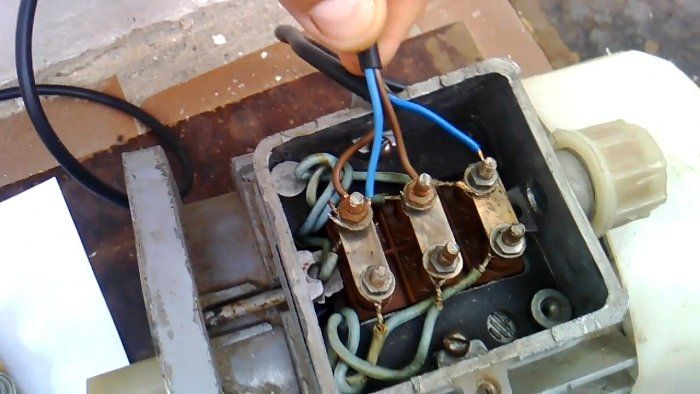

Раскрутить блок управления и посмотреть на клеммник. На нем можно увидеть 6 выводов проводов. Соответственно – 3 начала и три конца обмотки. В зависимость от типа коммутации, этих выходов можно говорить о методе обмотки:

  • Метод «звезда». В этом случае три выхода соединены одной перемычкой. Три оставшихся входа подключены к отдельной фазе друг за другом.
  • Метод «треугольник». Каждые два вывода проводов последовательно соединены перемычками. Таким образом обмотки переходят друг в друга. При этом провода питания подведены к каждому входу индивидуально.

Данный способ дает полную картину того, как работает двигатель и по какой схеме он подключен. Зная это, можно подключить мотор к сети 220В.

ИНФОРМАЦИЯ: в редких случаях, раскрутив блок управления, можно обнаружить в нем не 6 контактов, а только 3. Это говорит о том, что схема коммутации находится в самом двигателе – под защитным кожухом со стороны торца.

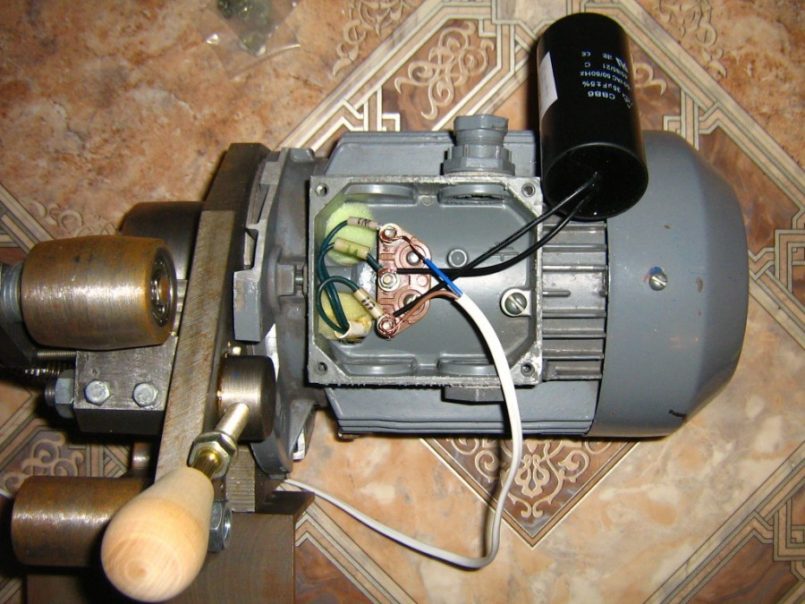

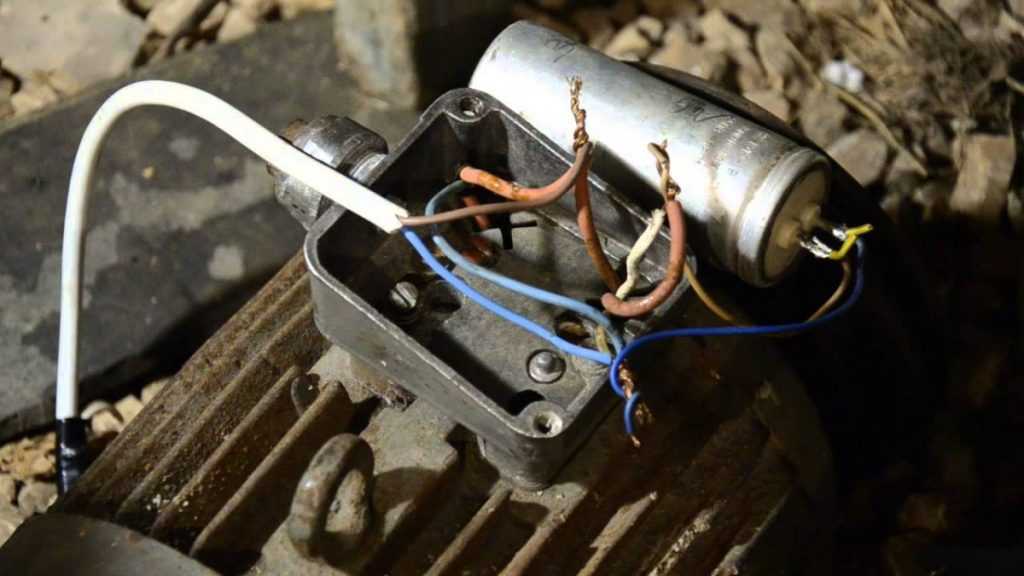

Подключаем трехфазный двигатель к 220В

Данный способ подразумевает подключение трехфазного асинхронного двигателя к электросети 220В посредством конденсатора. Чтобы подключение было правильным, необходимо соблюсти несколько условий:

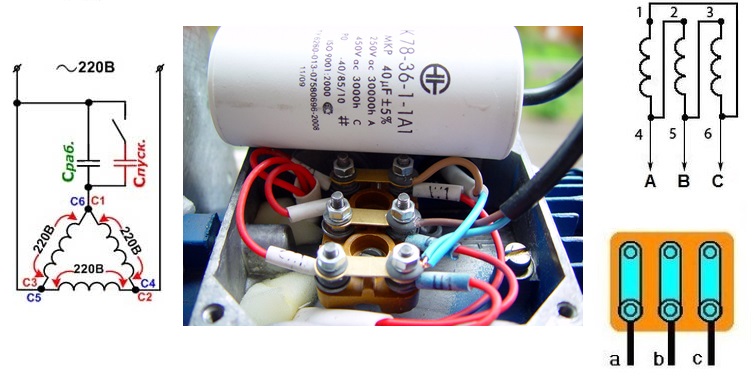

  1. Схема подключения для двигателя – треугольник. Если на двигателе выводы соединены по методу звезды, необходимо их перекоммутировать.
  2. Конденсатор подбирают по принципу: на каждые 100Вт – 10 мкФ.
  3. Способ подходит для простых двигателей, без внутренних блоков управления и предустановленных конденсаторов.

Для наглядности объяснения обозначим выводы от 1 до 6. Алгоритм подключения:

  1. Работаем только с группой выводов, располагающейся с одной стороны (например, с 1-го по 3-ий).
  2. Берем выводы 1 и 2 и подсоединяем на них провода конденсатора.
  3. Берем провод питания, который будет подключаться к сети 220В. Подключаем один конец провода питания к 1-му выводу, второй на 3-ий вывод. Второй вывод не трогаем, на нем запитан конденсатор и больше ничего!
  4. Запускаем двигатель.

Этот способ прост и безопасен. Также перед самим подключением рекомендуется прозвонить все обмотки на предмет «пробития» на корпус, а также целостности самих контуров.

Заключение

Подключить любой асинхронный двигатель к бытовой сети намного проще, чем это может показаться. Главное – знать схемы подключения, а также уметь обращаться с мультиметром.

Подключение трехфазного электродвигателя в сеть на 220 В, запуск с помощью конденсатора

Существует масса разнообразных электрических двигателей, но все они имеют две характеристики, основанные на напряжении сети, к которой привязаны они и их мощность. Многие не имеют представления, как подключить двигатель 380 на 220В. Статья раскроет эту тему.

Как подключить электродвигатель 380 на 220?

Существует две схемы такого подсоединения. Каждая имеет свои особенности.

  1. Звезда-треугольник;
  2. Конденсаторы.

В хозяйстве иногда возникает потребность подключения к однофазной электросети электрический двигатель, который рассчитан на работу в трехфазной сети. Этот случай считается исключительным, и к нему стоит прибегать только, если нет возможности подключиться к трехфазной электросети, так как в ней сразу создается магнитное вращающееся поле, которое создает условия для вращения ротора в статоре. Ко всему прочему в этом режиме достигается максимальная мощность и эффективность работы электродвигателя.

Если вы подключаете к бытовой однофазной электрической сети, то совершайте три обмотки по схеме «треугольник» для того, чтобы получить наибольшую выходную мощность асинхронного электромотора ( это будет максимум 70%, если сравнивать с трехфазным подключением). Если подключаете схемой «звезда», то максимальная мощность будет достигать 50% от возможной.

Однофазное подключение на два выхода дает возможность подключить фазу и ноль, третьей фазы нет, но она восполняется конденсатором.

Направление вращения электрического двигателя будет зависеть от того, как будет сформирован третий контакт: через фазу или ноль. В режиме одной фазы частота вращения будет идентичной трехфазному режиму. Как подключить двигатель 380 на 220? Какова схема подключения электрического двигателя 380 на 220 В с конденсатором?

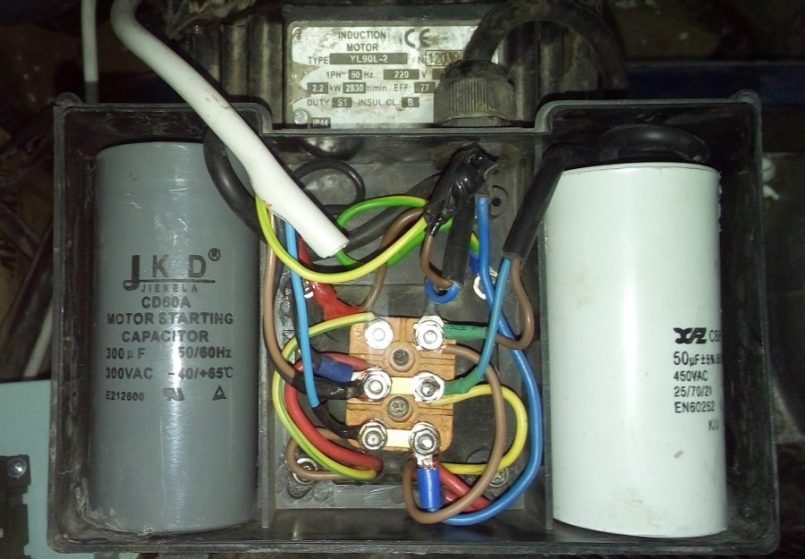

Подключение электродвигателя с конденсатором

При подключении маломощных асинхронных электрических двигателей до 1,5 кВт, запускающихся без нагрузки, необходимо иметь только рабочий конденсатор. К нулю подключаем один его конец, другой же к третьему выходу треугольника. Чтобы изменить направление вращения мотора подключение конденсатора ведем не от нуля , а от фазы.

В случае работы двигателя сразу при запуске под нагрузкой или когда его мощность более 1,5 кВт, то для успешного запуска нужно внести в схему пусковой конденсатор, который будет включаться в работу параллельно рабочему. Он нужен для увеличения пускового толчка при старте, он станет включаться всего на несколько секунд.

Обычно пусковой конденсатор имеет кнопочное подключение, остальная же схема подключается от электрической сети через тумблер либо же через кнопку с двумя фиксирующимися положениями. Чтобы произвести запуск требуется подключить питание через тумблер или двухпозиционную кнопку, затем произвести нажатие на пусковую кнопку и удерживать ее до тех пор, пока не запустится электрический двигатель. Как только запуск произошел, отпускаем кнопку, при этом ее пружина разомкнет контакты и произведет отключение пусковой емкости.

Если необходим реверсивный запуск трехфазного двигателя в сети 220 вольт, тогда нужно будет занести в схему тумблер переключения. Он нужен для подключения одного конца рабочего конденсатора к фазе и к нулю.

В случае, если двигатель не желает запускаться либо очень медленно набирает скорость оборотов, то необходимо внести в схему пусковой конденсатор, который подключен через кнопку «Пуск». Для подключения этой кнопки на реверсивной схеме для обозначения проводов используется фиолетовый цвет. Если в реверсе нет необходимости, то со схемы выпадает кнопка вместе с проводами и пусковой правый конденсатор.

Подключение электродвигателя без конденсаторов

Как ни крути, но работать трехфазный электродвигатель будет в однофазной сети на 220 В только с конденсаторами. Они не нужны для запуска электромоторов, которые рассчитаны на работу с напряжением сети в 220 вольт.

Собрать самостоятельно схему подключения не так и сложно. Сложность будет заключаться в подборе необходимой емкости рабочего конденсатора, дополнительные хлопоты возникнут, если потребуется пусковой.

Выбор конденсаторов для электродвигателей

Как подобрать нужные модели? На корпусе находятся обозначения и величина емкости. Заострите внимание только на моделях типа МБГЧ, МБПГ, МБГО, БГТ с рабочим напряжением, которое обозначает (U раб), не менее 300 вольт.

Как рассчитать емкость конденсаторов для электродвигателей?

  • Чтобы рассчитать рабочую емкость конденсатора для схемы подключения звездой, необходимо использовать формулу Cраб=2800х(I/U). В случае подключения обмоток треугольником, тогда по такой формуле: Сраб=4800х(I/U).
  • Для получения результатов по величине в мкФ емкости рабочего конденсатора Сраб, нужно потребляемый двигателем ток (по паспорту) разделить на напряжение сети U, которое равняется 220 вольт, полученные данные умножаются на 4800, если задействован треугольник, или 2800, если работа производилась со звездой.

Экспериментальным способом подбирается емкость пусковых. Обычно их емкость превосходит емкость рабочих в 2-3 раза.

К примеру, есть электродвигатель обмотки, провода которого имеют соединение треугольником, величина потребляемого тока равна 3 амперам. Эти данные подставляем в формулу Сраб= 4800 x (3 / 220)≈ 65 мкФ. При этом пусковой будет иметь пределы в 130-160 мкФ. Но такая емкость редко встречается у конденсаторов, что приводит к параллельному подключению для рабочего, к примеру, шесть по десять плюс один на 5 мкФ.

Учтите то, что расчет составляется на номинальную мощность. Работая в половину силы, электрический двигатель станет нагреваться, поэтому следует уменьшить емкость рабочего конденсатора, чтобы уменьшить ток в обмотке.

При не достающей до требуемой емкости, мощность, развиваемая электрическим двигателем, будет низкой.

Профессионалы рекомендуют начинать подбирать конденсатор для трехфазного двигателя с наименьшего допустимого значения емкости, постепенно увеличивая показатель до оптимального значения.

Помните о том, что если электрический двигатель, переделанный с 380 на 220 вольт, будет долго работать без нагрузки, он сгорит.

Обратите внимание! После отключения конденсаторы на своих выводах достаточно долго сохраняют напряжение опасной величины . Не забывайте следить за соблюдением мер по безопасности: всегда их ограждайте, чтобы исключить случайное прикосновение. Перед эксплуатацией конденсаторов каждый раз не забывайте производить их разрядку.

Всегда помните о том, что не следует подключать трехфазный двигатель, у которого мощность более 3 кВт, к обычной электросети дома на 220В. Это приводит к тому, что начинает происходить выбивание пробок, плавиться изоляция проводов, если неправильно подобрана защита.

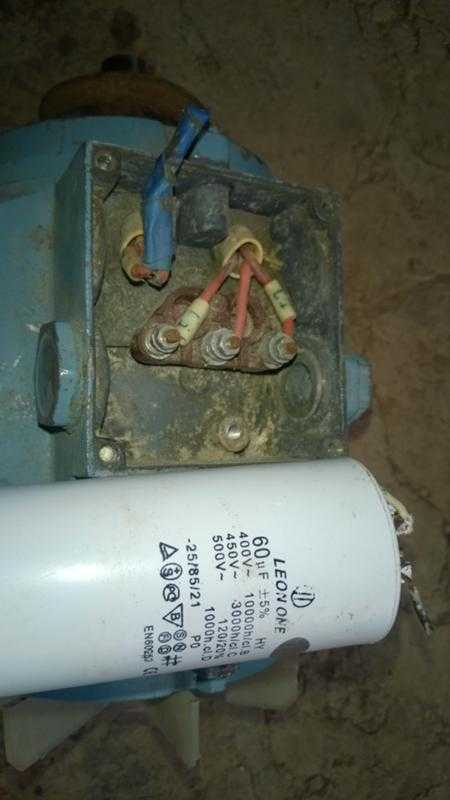

Конденсатор для пуска двигателя. Чем пусковой конденсатор отличается от рабочего: описание и сравнение

Пусковой конденсатор

Итак, начнем с пускового конденсатора и как видно уже из самого названия, такой конденсатор используется лишь в момент запуска электродвигателя. После того, как запущенный двигатель вышел на заданную мощность и частоту, пусковой конденсатор отключают от работы.

Пусковые конденсаторы используются в определенных типах двигателей и в том случае, когда необходимо запустить двигатель, на валу которого присутствует какая-либо нагрузка, мешающая свободному вращению вала.

Как видно из схемы выше, для того, чтобы двигатель запустился, нам нужно нажать на кнопку Кн1, которая подключает конденсатор С1 на время, которое нужно двигателю, чтобы выйти на рабочие параметры.

После этого конденсатор отключается и двигатель продолжает вращаться за счет сдвига фаз в рабочих обмотках. Важно учесть, что рабочее напряжение конденсатора С1 должно быть больше напряжения сети в 1,15 раза.

То есть, например, для домашней однофазной сети нормальное напряжение равно 230 Вольт, что значит у конденсатора рабочее напряжение должно быть не менее 250 Вольт.

Способы присоединения

Первый конденсатор в самом распространённом случае подключается в разрыв одной из обмоток асинхронного электродвигателя, которая также часто называется «вспомогательной». Другая присоединяется напрямую к электрической сети, а третья остаётся незадействованной. Тип этой схемы носит название «звезда». Есть также подключение в «треугольник». Оно различается и по способу соединения, и по сложности.

Второй ёмкостный элемент, в отличие от рабочего, присоединяется параллельно последнему через кнопку или центробежный выключатель. В первом случае управление осуществляется человеком, а во втором — самим приводом. Оба этих коммутатора кратковременно замыкают эту цепь на момент запуска электрического мотора, а после того, как он выйдет на рабочий режим — размыкают.

Что такое конденсатор

Эта деталь содержит две металлических пластины, между которыми находится слой диэлектрика. Когда к пластинам подключают напряжение, на них накапливается заряд. Электрическое находится внутри конденсатора. Оно тем сильнее, чем больший заряд находится на пластинах.

Если отсоединить напряжение от пластин, то конденсатор начинает отдавать заряд. Если используется переменный ток, то полярность напряжения будет периодически меняться. При этом на пластинах будет попеременно то положительный, то отрицательный заряд.

Ёмкость конденсатора является его важнейшей характеристикой. Она характеризует то, сколько энергии он способен пропустить через себя. Её измеряют в фарадах. Поскольку речь идёт об очень большой величине, обычно применяются приставки, которые обозначают, насколько небольшая часть используется. Чаще всего используются микрофарады (такая единицы равны 0,000001 фарады).

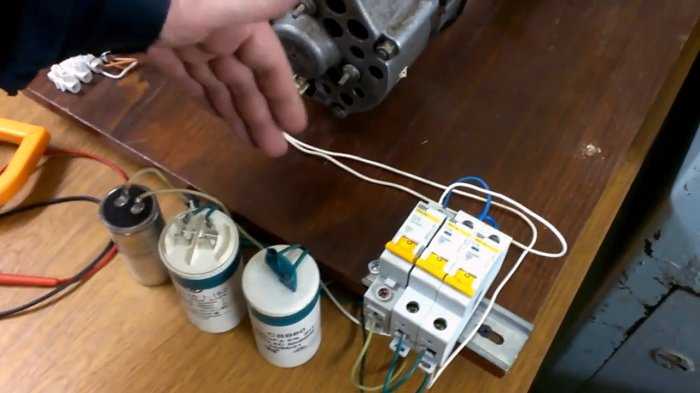

Процедура подключения мотора Источник kabel-house.ru

Для каждого конденсатора существует номинальное напряжение. При нём эта деталь способна долго и надёжно работать. Обязательно указывается предельная величина наработки, которая выражается в количестве часов.

Существуют различные типы конденсаторов:

  • Полярные рассчитаны на использование в цепях постоянного тока. Важной особенностью является необходимость подключения в соответствии с указанной на них полярностью. Они обычно имеют небольшие размеры и относительно большую ёмкость.
  • Неполярные могут подключаться независимо от полярности. Их используют в цепях переменного тока. У них размеры больше, чем у полярных.
  • Электролитические. В них в качестве пластин используются листы фольги, а диэлектриком является тонкий слой окисла.

Для использования в качестве пускового конденсатора лучше всего подходят электролитические. Их часто используют при частоте переменного тока 50 Гц и напряжении 220-600 вольт. Конденсаторы могут иметь достаточно высокую ёмкость она может составлять сотни тысяч микрофарад.

Эти детали имеют высокую уязвимость к действию перегрева. При нарушении теплового режима они быстро выходят из строя. Неполярные конденсаторы не имеют этого недостатка, однако стоят в несколько раз дороже.

Однофазный асинхронный двигатель Источник asutpp.ru

При параллельном подключении ёмкости складываются. В том случае, когда её не хватает, для увеличения можно параллельно подключить дополнительную деталь. В этой ситуации нет необходимости заново собирать пусковую цепь.

Применяются также другие типы конденсаторов. Например, это могут быть вакуумные, жидкостные, газовые и другие. Однако в качестве пусковых конденсаторов их не используют.

Иногда тот конденсатор, который имеется в конструкции, не справляется с запуском. В таком случае его рекомендуется удалить, а вместо него поставить тот, который имеет большую ёмкость. Для маломощных двигателей допустимо, чтобы один конденсатор выполнял функции рабочего и пускового.

Использование полярных конденсаторов в условиях переменного напряжения возможно тогда, когда подключение выполнено через диод. Теперь полярность контактов изменяться не будет. Однако если диод будет неисправен, то деталь выйдет из строя.

Устройство асинхронного двигателя Источник elektrikexpert.ru

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.). Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF). Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

  • 400 В – 10000 часов;
  • 450 В – 5000 часов;
  • 500 В – 1000 часов.

Как подобрать и подключить конденсатор для трехфазного двигателя

К каждому объекту изначально подается трехфазный ток. Основная причина заключается в использовании на электростанциях генераторов с трехфазными обмотками, сдвинутыми по фазе между собой на 120 градусов и вырабатывающими три синусоидальных напряжения. Однако при дальнейшем распределении тока потребителю подводится только одна фаза, к которой и подключается все имеющееся электрооборудование. Иногда возникает необходимость в использовании нестандартных устройств, например как подобрать конденсатор для трехфазного двигателя. Как правило, требуется рассчитать емкость данного элемента, обеспечивающего устойчивую работу агрегата.

Использование асинхронных двигателей

Трёхфазные и однофазные двигатели асинхронного типа активно используются в различных отраслях хозяйства. Для этого имеется несколько причин:

  • Простота конструкции.
  • Надёжность и долговечность при использовании.
  • Для того чтобы запустить мотор, нет необходимости использовать дорогие и дефицитные устройства.
  • Мотор не требует слишком частого проведения технического обслуживания.

По внешнему виду можно легко отличить трёхфазные двигатели от однофазных. У первых всегда имеется 6 клемм, а у вторых их количество равно двум или четырём.

У трёхфазных моторов обмотки подключаются двумя способами: звездой или треугольником. Они предполагают использование напряжения, составляющего 380 вольт. Однако в быту оно применяется редко. Чтобы использовать такой мотор, нужно знать, как его правильно подключать.

Это делают с использованием фазосдвигающего конденсатора. Это позволит использовать трёхфазные двигатели при подключении к однофазной сети. В этом случае мощность мотора будет равна 50%-60% от номинальной.

Проверка пускового конденсатора Источник antemion.ru

Оптимальность работы трёхфазного двигателя обеспечивается при условии применения переменной ёмкости. Чтобы так сделать, на первом этапе применяют рабочий и пусковой конденсаторы, а на втором — только первый из них.

В быту часто применяются асинхронные однофазные двигатели. Для запуска обычно требуется дополнительная обмотка.

При выборе ёмкости конденсатора необходимо учитывать то, как зависит от неё величина пускового момента. При увеличении этой характеристики, происходит увеличение усилия. При определённом значении оно становится максимальным. После дальнейшего увеличения пусковой момент станет падать.

Расчёт параметров конденсатора Источник ук-энерготехсервис.рф

Сравнение рабочего и пускового конденсатора

Сравнительная таблица применения конденсаторов для асинхронных двигателей, включенных на напряжение 220 В.


Таблица сравнения характеристик.

В связи с тем, что указанные типы конденсаторов имеют относительно большие габариты и стоимость, в качестве рабочего и пускового конденсатора можно использовать полярные (оксидные) конденсаторы. Они обладают следующим достоинством: при малых габаритах они имеют намного большую емкость, чем бумажные. Наряду с этим существует весомый недостаток: включать в сеть переменного тока напрямую их нельзя. Для использования совместно с двигателем, нужно применить полупроводниковые диоды.

Схема включения несложная, но в ней есть недостаток: диоды должны быть подобраны в соответствии с токами нагрузки. При больших токах диоды необходимо устанавливать на радиаторы. Если расчет будет неверным, или теплоотвод меньшей площади, чем требуется, диод может выйти из строя и пропустит в цепь переменное напряжение. Полярные конденсаторы рассчитаны на постоянное напряжение и при попадании на них напряжения переменного они перегреваются, электролит внутри них закипает и они выходят из строя, что может принести вред не только электромотору, но и человеку, обслуживающему данное устройство.

Напряжение 220 В – является напряжением опасным для жизни. В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист.

Как правильно подобрать конденсаторы

Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент. Для разного типа соединений обмоток коэффициент составляет:

Недостатком этого метода является то, что не всегда на электродвигателе сохранилась табличка с данными. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока. К тому же на силу тока могут действовать такие факторы как отклонения напряжения в сети и величина нагрузки на двигатель.

Мощность электродвигателя, кВт0,40,60,81,11,52,2
Ёмкость конденсатора C2 в номинальном режиме, мкФ406080100150230
Ёмкость конденсатора C2 в недогруженном режиме, мкФ25406080130200
Ёмкость пускового конденсатора C1 в номинальном режиме, мкФ80120160200250300
Ёмкость конденсатора C1 в недогруженном режиме, мкФ2035456080100

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Просто учесть, что на каждые 100 ватт мощности необходимо 7 микрофарад емкости. Удобнее использовать несколько параллельно соединенных конденсаторов малой, желательно одинаковой емкости, чем один большой. Просто суммируя емкость собранных конденсаторов, можно легко определить и подобрать оптимальное значение. Для начала лучше процентов на десять занизить суммарную емкость.

Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Если нет – нужно еще подсоединять конденсаторы, пока двигатель не достигнет оптимальной мощности.

СПРАВКА. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором в однофазную сеть теряется не менее трети его мощности.

Следует помнить, что много не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к сгоранию обмоток и выходу электродвигателя из строя.

ВАЖНО! Конденсаторы следует соединять между собой параллельно.

Желательно выбирать конденсаторы с рабочим напряжением не менее 450 вольт. Самыми распространенными являются так называемые бумажные конденсаторы, с буквой Б в наименовании. В настоящее время выпускаются и специализированные, так называемые моторные конденсаторы, например К78-98.

ВНИМАНИЕ! Желательно выбирать конденсаторы для переменного тока. Использование иных тоже возможно, но связано с усложнением схемы и возможными нежелательными последствиями.

В случае, если запуск двигателя осуществляется под нагрузкой и происходит тяжело, необходим еще и пусковой конденсатор. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. Его емкость должна быть равной или не более чем в два раза превышать емкость рабочего.

Сравниваем пусковой и рабочий конденсаторы

Теперь давайте произведем сравнение пускового и рабочего конденсаторов и запишем это все в форме таблицы.

Это все, что я хотел вам рассказать о том, чем отличается пусковой конденсатор от рабочего.

Если статья оказалась вам полезна или интересна, тогда оцените ее лайком и спасибо, что уделили свое драгоценное внимание!

Величина емкости: рабочей и пусковой

Удельную ёмкость этих элементов можно высчитать, используя онлайн-калькулятор в сети интернет. Расчёт делают, самостоятельно пользуясь формулами.

Для запускающего элемента

Известны две формулы для определения ёмкости пускового двухполюсника:

  • для схемы «звезда» – Cп = 2800*I/U;
  • для схемы «треугольник» – Cп = 4800*I/U.

Номинальный ток рассчитывают, пользуясь выражением:

I = P/(1,73*U*η*cosϕ.

Здесь:

  • P – мощность мотора;
  • U – напряжение сети;
  • η – КПД;
  • cosϕ – коэффициент мощности.

Для рабочего элемента

Подобрать рабочий конденсатор можно из расчёта:

Cp = 1/2 Cп.

Запущенный и устойчиво работающий двигатель нуждается в применении рабочей ёмкости для вращения под нагрузкой.

Подключение трехфазного двигателя на 380 вольт

Здесь вообще нет ничего сложного. Есть три фазы, есть три вывода двигателя и рубильник

Нулевую точку (где соединяются три обмотки, началами или концами – как я уже говорил выше, абсолютно неважно, как мы назовём выводы обмоток) при схеме соединения обмоток звездой, подключать к нулевому проводу не надо. То есть, для включения трехфазного двигателя в трехфазную сеть 380 вольт (если двигатель 220/380) нужно соединить обмотки по схеме звезда, и подать на двигатель только три провода с тремя фазами

А если двигатель 380/660 вольт, то схема соединения обмоток будет треугольник, ну а там точно нулевой провод некуда подключать.

Смена направления вращения вала трехфазного двигателя

Независимо от того, будет это конденсаторная схема включения или полноценная трехфазная, для смены вращения вала нужно поменять местами две любые обмотки. Другими словами поменять местами два любых провода.

На чём хочется остановиться более подробно. Когда мы считали ёмкость рабочего конденсатора, то мы использовали номинальный ток двигателя. Проще говоря, такой ток в двигателе будет только тогда, когда он будет полностью нагружен. Чем меньше нагружен двигатель, тем меньше будет ток, поэтому ёмкость рабочего конденсатора, полученная по этой формуле будет МАКСИМАЛЬНО ВОЗМОЖНОЙ ёмкостью для данного двигателя. Чем плохо использовать максимальную емкость для недогруженного двигателя – это вызывает повышенный нагрев обмоток. В общем, чем-то приходится жертвовать: маленькая ёмкость не даёт двигателю набрать полную мощность, большая ёмкость при недогрузке вызывает повышенный нагрев. Обычно в этом случае я предлагаю такой выход – сделать рабочие конденсаторы из четырёх одинаковых конденсаторов с переключателем или набором переключателей (что будет доступнее). Допустим, мы посчитали ёмкость 40 мкФ. Значит, для работы нам надо использовать 4 конденсатора по 10 мкФ (или три конденсатора 10, 10 и 20 мкФ) и в зависимости от нагрузки использовать 10, 20, 30 или 40 мкФ.

Ещё один момент по пусковым конденсаторам. Конденсаторы для переменного напряжения стоят гораздо дороже конденсаторов для постоянного. Использовать конденсаторы для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Однако, для двигателей существует специальная серия конденсаторов Starter, предназначенная именно для работы, как пусковые. Использовать конденсаторы серии Starter в качестве рабочих тоже запрещено.

И в завершение нужно отметить такой момент – добиваться идеальных значений нет смысла, поскольку это возможно только, если нагрузка будет стабильной, например, если двигатель будет использоваться в качестве вытяжки. Погрешность в 30-40% это нормально. Другими словами, конденсаторы надо подбирать так, чтобы был запас по мощности в 30-40%.

Работа электродвигателя без конденсатора

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней. Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции.

Наиболее распространённые в России модели

Чаще всего можно встретить в продаже следующие марки:

  • Конденсаторы марки СВВ-60 с исполнением в металлизированном полипропиленовом варианте. Они отличаются сравнительно высокой ценой.
  • Плёночные марки HTC обладают достаточно высоким уровнем качества, но стоят немного меньше, чем СВВ-60.
  • Э92 представляют собой бюджетный вариант пусковых конденсаторов. Они имеют относительно невысокую цену, но в качестве и надёжности уступают предыдущим двум вариантам.

Существует также ряд других моделей, но они распространены в меньшей степени.

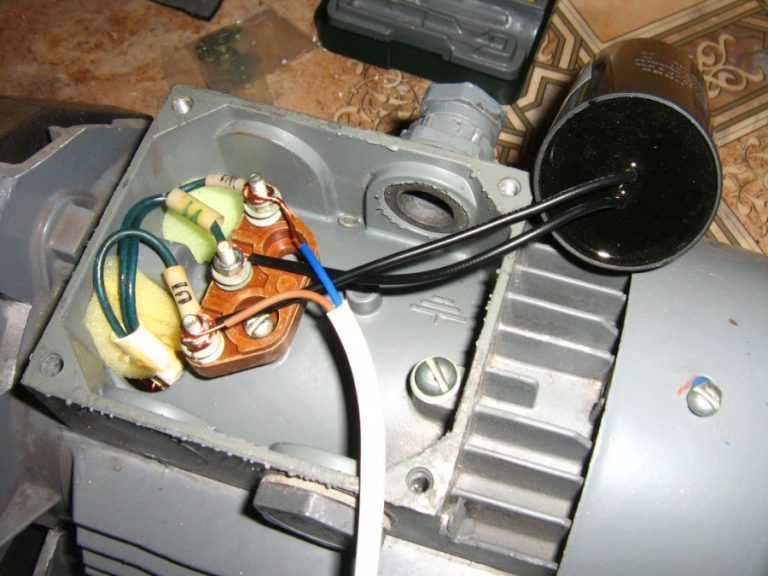

Процедура подключения конденсаторов Источник uk-parkovaya.ru

Схема подключения «Треугольник»

Само подключение является относительно легким, происходит присоединения токопроводящего провода к пусковому конденсатору и к клеммам двигателя (или мотора). То есть если более упрощенно взять есть мотор в нем находятся три токопроводящие клеммы. 1 – ноль, 2 – рабочая, 3 –фаза.

Провод питания заголяется и в нем есть два основных провода в синей и коричневой обмотке, коричневая присоединяется к 1 клемме, ней же присоединяется и один из проводов конденсатора, ко второй рабочей клемме происходит присоединение второго провода конденсатора, ну а к фазе подключается синий провод питания.

Если мощность двигателя является маленькой, до полтора кВт, о в принципе можно использовать только один конденсатор. Но при работе с нагрузками и с большими мощностями обязательное использование двух конденсаторов, они между собой последовательно соединены, но между ними установлен пусковой механизм, в народе называемый «тепловой», который отключает конденсатор при достижении необходимого объёма.

Нужно понять – сама обмотка двигателя уже имеет подключение по схеме «звезда», но электрики ее с помощью проводов превращают в «треугольник». Тут главное распределить провода, которые входят в распределительную коробку.


Схема подключения “Треугольник” и “Звезда”

Подключение

Расчет значений их емкостей сравнительно прост: у рабочего 0,75 мкФ на 1 кВт мощности, у пускового — в 2,5 раза больше. Строение его немного отличается от обычного асинхронного однофазного двигателя.

Схема с рабочим, постоянно включенным конденсатором лучше работает в номинальном режиме, но имеет посредственные пусковые характеристики. Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети В берем емкости с рабочим напряжением В и выше.

Но, несмотря на это, они имеют широкое применение в производстве бытовой техники. Эти моторы имеют меньшие значения КПД.

После сбора схемы электромагнитного пускателя следует подключить силовую часть. Строение его немного отличается от обычного асинхронного однофазного двигателя. Его мощность может составлять от пяти до десяти киловатт. Кроме наличия двух фаз, требуется чтобы одна обмотка была смещена по отношению к другой на определённый угол.

Рекомендуем: объемы и нормы испытаний электрооборудования действующие

Принцип действия коллекторного двигателя

Схема запуска: Запуск производится магнитным полем, которое вращает подвижную часть мотора. Следующий пример.

Однофазные асинхронные электродвигатели Устройство и принцип действия Мощность такого однофазного двигателя В может в зависимости от конструкции находиться в пределах от 5 Вт до 10 кВт. На какой из них разницы нет, направление вращения от этого не зависит. Посмотрите на фото наглядно видно, что сечение проводов разное. При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов. То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Схема подключения коллекторного электродвигателя на 220 Вольт

Эти номиналы электроэнергии имеются во всех жилых помещениях нашей страны, и вследствие этого однофазные моторы имеют огромную популярность. Нужен первоначальный толчок. К обмоткам ротора ток подводится через щетки, соприкасающиеся с пластинами коллектора, к которым подсоединяются концы обмоток ротора. Схема подключения 2 Подключение в сеть асинхронного однофазного электродвигателя.

Функция центробежного выключателя состоит в отключении пусковой фазы, когда ротор набирает номинальную скорость. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Двух и трёхфазные моторы Существует возможность 2 или 3-фазный мотор подключить к однофазному источнику питания. как подключить трехфазный двигатель в однофазную сеть

Советы по использованию

Определение необходимых характеристик и выбор модели требуют обычно значительных усилий. В связи с этим имеет смысл принять во внимание несколько советов:

  • Обязательным является использование пускового конденсатора при работе с моторами большой мощности или в тех случаях, когда приходится запускать вращение вала с нагрузкой.
  • Двигатели мощностью меньше 1 квт обычно могут работать без использования пускового конденсатора. Такие моторы часто используются в бытовой технике.

Выполняя подключение пусковой цепи нужно тщательно выполнять все необходимые правила. Ошибка может привести к возникновению поломки или аварийной ситуации.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.


Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

принцип работы, инструкция по запуску, выбор значений

Рассмотрим вначале, почему считается, что двигатель питается напряжением 380 вольт. Имеют счастье быть три фазы по 220 вольт. Простейшие вопросы заставляют уплывать новичков, отсутствие знания теории порождает возникновение ошибок практических. Искренне благодарим энтузиастов, забросавших Ютуб обучающими роликами, без столь богатого материала сложно дать дельные советы планирующим осуществить подключение электродвигателя 380 на 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Отличаются кучей преимуществ перед типичными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях удаётся обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и пребывает в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

  1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (приблизительно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса – ровно посередине.
  2. В следующий момент времени (спустя 60 градусов, 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
  3. В данный момент времени северный полюс статора располагается на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Запуск трехфазного двигателя 380 В от домашней сети

Во-первых, нужно знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитным кожухом, скрывающим электрическую разводку. Нужно снять щит, приступить к изучению схемы. Чаще рядом показана схема электрических соединений. Чтобы запуск произвести трехфазной сетью, применяется коммутация типа “звезда”. Концы трех обмоток имеют одну общую точку, называемую нейтралью, противоположная сторона снабжается фазами. Одна на каждую обмотку. Получается распределение поля, рассмотренное выше.

Объединение обмотки двигателя треугольником

Подключая асинхронный двигатель 380 на 220 Вольт, потрудитесь коммутацию изменить. Пригодится электрическая схема, приводимая шильдиком корпуса. Согласно рисунку, обмотки двигателя объединяются треугольником. Каждая на обоих концах объединяется с другой. Давайте посмотрим, что получается. Чем отличается методика от штатного использования оборудования. Для простоты на рисунке показываем схему включения конденсатора. Выглядит так:

  • Напряжение сети 220 В приложено к обмотке С.
  • На обмотку А напряжение приходит через рабочий конденсатор в состоянии сдвига фаз на 90 градусов.
  • На обмотке В действует разница меж указанными напряжениями.

Посмотрим эпюры: как будет выглядеть практически. Сдвиг фаз неравномерный. Меж пиками, по которым построены эпюры, отложено 90 и 45 градусов. Вследствие этого вращение в принципе лишено возможностей быть равномерным. Форма фазы обмотки В отличается от синусоидальной. Запуск трехфазного двигателя сетью 220 вольт сопровождается наличием потерь энергии. Процесс возможен. Происходит часто явление, называемое залипанием. Неправильная форма поля внутри статора бессильна раскрутить статор.

Схема подключения двигателя несколько упрощена, отличается от норм исполнения чертежей проектной документации. Наглядность рисунка очевидна. Конденсатор схемы рабочий, встречается пусковой. Нужен усилить вращающий момент на начальном этапе. Любой асинхронный двигатель при старте потребляет больше тока, на первое движение тратится много энергии. Конденсатор обычно присоединяется параллельно рабочему, включается в цепь нажатием специальной кнопки. Например, предлагается пометить, как Ускорение.

Когда вал наберет обороты, емкость пусковая становится ненужной, снижается сопротивление движению вала. Отпуская кнопку Ускорение, исключаем элемент из сети. Чтобы пусковая емкость разрядилась (вольтаж способен достигать 300 В), закоротим на значительной величины сопротивление, через которое в рабочем состоянии ток не пойдет. Постепенно электроны компенсируются, опасность поражения исчезнет. Возникает простой вопрос – как подобрать рабочую, пусковую емкости? Подключение электродвигателя 380 В на 220 В непростая задача. Давайте рассмотрим ответ.

Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Первым делом обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинал 220 В. Подключение двигателя 380 на 220 вольт сопровождается возникновением гораздо более весомых значений вольтажа. Среди пусковых и рабочих конденсаторов исключите элементы рабочим напряжением ниже 400 вольт. Практика накладывает коррективы, придется обойтись попавшимся под руку. Обратите внимание на провода. Токи по технической документации даны относительно напряжения 220 В. Рассматриваемая схема задействует другие значения. Возможно, придется пересчитать размеры токов.

На практике если емкость рабочая слишком мала, вал «залипает». Двигатель стал бы работать, если придать начальное ускорение, если зверь мощностью 4 кВт поотрывает пальцы, винить некого. Оказывается, номинал рабочей емкости определен минимум двумя параметрами:

Наладка двигателя

  1. Мощнее двигатель, больший номинал конденсаторов нужно применить. На 250 Вт хватает значения десятков мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролитические без специальных мер применять запрещено, предназначены работать в сетях постоянного тока. При подключении переменного напряжения 220 В могут попросту взорваться.
  2. Выше обороты двигателя, больший номинал пускового конденсатора потребуется. Достигнув разницы в несколько раз, значение емкости повышаем на порядок (10 раз). Для пуска двигателя мощностью 2,2 кВт, оборотами 3000 в минуту постарайтесь запастись батареей на 200–250 мкФ. Очень большое значение. Емкость Земного шара составляет доли мФ.

Сильно емкость пускового конденсатора зависит от приложенной нагрузки. Мотор, работающий на шкив, потребляет много энергии, объем батареи возрастает. Попытаемся выбрать номиналы. Практиками замечено: стабильнее двигатель 380 В работает, питаемый однофазной сетью, когда напряжения в плечах конденсатора равны. Обмотку, работающую непосредственно от сети, избегаем трогать, измеряем потенциал двух других. Каким образом получается, величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется делитель. Красиво рисовали эпюры, на практике форма фаз способна сильно отличаться. Определяется реактивное сопротивление перечисленным выше набором параметров. Конструкция двигателя, обуславливающая размер мощности, скорость оборотов, нагрузка вала. Ряд параметров, учесть которые теоретическими путями в рамках обзора попросту не представляется возможным. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, затем плавно увеличивать номинал, пока напряжения обмоток не станут равными.

После раскрутки двигателя порой оказывается: равенство нарушилось. Сопротивление движению вала упало. Перед тем, как подключить электродвигатель с 380 на 220 окончательно, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: действующее значение способно превышать 220 вольт. Значение напряжения составит 270 В. Перед тем, как подключить электродвигатель через конденсатор, побеспокойтесь о контактах. Обеспечьте надежную стыковку во избежание потерь, перегрева в местах прохождения тока. Коммутацию лучше вести на специальные клеммы, затягивая болтами. После окончательной подборки параметров электрическую часть следует закрыть кожухом, провода пропустить через резиновый уплотнитель боковой стенки отсека.

Зачем нужен конденсатор для однофазного двигателя

Зачем нужен конденсатор для однофазного двигателя:

Однофазные двигатели не являются самозапускающимися двигателями, однофазный источник питания не может создавать вращающееся магнитное поле из-за своей природы (только одна фаза). Таким образом, чтобы вращать однофазный двигатель, мы должны придать вращательный момент или ручное вращение, чтобы получить непрерывное вращение. Но в то же время мы можем запустить двигатель, но добавив дополнительную пусковую обмотку, и обмотка будет включена последовательно с конденсатором.Технически это называется конденсаторным методом с расщепленной фазой. Мы собираемся использовать свойство конденсатора (в конденсаторе напряжение отстает от тока на 90 градусов). Здесь напряжение питания будет сдвинуто по фазе на 90 градусов. следовательно, добавляя конденсатор, мы получаем две фазы одновременно от нашего однофазного источника питания. Следовательно, двигатель начинает вращаться.
[wp_ad_camp_1]

Схема для однофазного двигателя:

Однофазный конденсатор двигателяОднофазный конденсатор двигателя Форма волны
[wp_ad_camp_1]
Здесь вы можете видеть две обмотки, показанные на принципиальной схеме, одна пусковая обмотка, а другая рабочая обмотка.При этом пусковая обмотка включена последовательно с конденсатором. Вы можете увидеть диаграмму формы волны, как конденсатор создает фазовый сдвиг входного напряжения.

Как рассчитать емкость конденсатора для однофазного двигателя:

Вы можете использовать любой тип конденсатора, кроме конденсатора постоянного тока. При выборе конденсатора для однофазного двигателя следует учитывать два важных критерия.

No:1 — Рейтинг: значение емкости.

Здесь мы увидим значение емкости некоторых бытовых электроприборов.Емкость конденсатора прямо пропорциональна номинальной мощности двигателя. то есть

  • В нашем домашнем потолочном вентиляторе мощность однофазного двигателя составляет 45 Вт, а для запуска двигателя используется конденсатор емкостью 2,5 мкФ.
  • Наш домашний вытяжной вентилятор потребляет 4 микрофарад и имеет номинальную мощность 200 Вт.
  • В однофазном двигателе мощностью 0,75 л.с. используется конденсатор емкостью 10 мкФ. Как это….
  • В однофазном двигателе
  • мощностью 3 л.с. используется конденсатор емкостью 42 мкФ.

Емкость конденсатора зависит от реактивной мощности, подаваемой на вспомогательную обмотку.Вспомогательная обмотка получает реактивный ток и не способствует развитию момента в двигателе.

№2: есть Номинальное напряжение:

Вы должны выбрать номинальное напряжение конденсатора 440 Вольт. Не должно быть 220 вольт. Если это 220 вольт, ваш двигатель не работает или не дает желаемой мощности.

См. также: Условия параллельной работы трансформатора

Предыдущая статьяРеле замыкания на землю ротора 64R Рабочая функцияСледующая статьяPLC DCS Start Stop Схема подключения

Как подключить конденсатор к двигателю переменного тока? – идвотер.ком

Как подключить конденсатор к двигателю переменного тока?

Как подключить конденсатор для запуска двигателя

  1. Подсоедините положительную клемму небольшого мотора для хобби к первой клемме резистора.
  2. Подключите отрицательную клемму конденсатора к первой клемме однополюсного переключателя на одно направление.
  3. Разомкните переключатель.
  4. Замкните переключатель.

Может ли однофазный двигатель работать без конденсатора?

Ответ: Для работы однофазных двигателей с экранированным полюсом и расщепленной фазой конденсатор не требуется.В то время как конденсаторные двигатели работают с помощью конденсаторов.

Можно ли запустить двигатель без пускового конденсатора?

Ответ: Существует три распространенных типа однофазных двигателей: конденсаторный двигатель, двигатель с экранированными полюсами и двигатель с расщепленной фазой. Однофазные двигатели с экранированным полюсом и расщепленной фазой не требуют конденсатора для работы.

Почему конденсатор используется в однофазном двигателе?

Для некоторых однофазных электродвигателей переменного тока требуется «рабочий конденсатор» для питания обмотки второй фазы (вспомогательной катушки) для создания вращающегося магнитного поля во время работы двигателя.Пусковые конденсаторы кратковременно увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель.

Как использовать схему подключения однофазного конденсатора?

Схемы подключения однофазного конденсаторного двигателя

| Схема подключения — схема подключения однофазного двигателя с конденсатором Вы всегда можете рассчитывать на то, что схема подключения является важным справочником, который поможет вам сэкономить деньги и время. С помощью электронной книги вы можете легко выполнять свои собственные задания по электромонтажу.

Как составить схему подключения однофазного двигателя?

Схема подключения однофазного двигателя с конденсатором | Электронные книги с инструкциями – Схема подключения однофазного двигателя с конденсатором Схема подключения содержит две иллюстрации и пошаговые инструкции, которые помогут вам действительно построить свое предприятие.

Как правильно подключить одну фазу 220В?

Ac – Правильная схема подключения однофазного электродвигателя 220 В – Электрическая схема – Схема подключения однофазного двигателя с конденсатором Кроме того, схема подключения предоставляет вам достаточные временные рамки для выполнения задач.

Где находится конденсатор в кондиционере?

В этой серии статей о конденсаторе электродвигателя объясняется выбор, установка конденсатора для запуска двигателя кондиционера, двигателя вентилятора или другого электродвигателя. системы находятся в компрессорах и их реле или выключателях перегрузки двигателя. . Посмотрите на электрическую схему вашего конкретного оборудования HVAC и найдите. КРАСНЫЙ. КРАСНЫЙ. КРАСНЫЙ.

%PDF-1.4 % 1 0 объект > эндообъект 6 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 7 0 объект /Последнее изменение /NumberOfPageItemsInPage 13 /количество страниц 1 /Исходный идентификатор документа /PageItemUIDToLocationDataMap > /PageTransformationMatrixList > /PageUIDList > /PageWidthList > >> >> /Ресурсы > /ExtGState > /Шрифт > /ProcSet [/PDF /текст /ImageC] /XОбъект > >> /Повернуть 0 /StructParents 152 /Обрезка [0.0 0,0 612,0 792,0] /Тип /Страница >> эндообъект 8 0 объект /Последнее изменение /NumberOfPageItemsInPage 28 /количество страниц 1 /Исходный идентификатор документа /PageItemUIDToLocationDataMap > /PageTransformationMatrixList > /PageUIDList > /PageWidthList > >> >> /Ресурсы > /ExtGState > /Шрифт > /ProcSet [/PDF /текст /ImageC] /XОбъект > >> /Повернуть 0 /StructParents 168 /TrimBox [0,0 0,0 612,0 792,0] /Тип /Страница >> эндообъект 9 0 объект /Последнее изменение /NumberOfPageItemsInPage 23 /количество страниц 1 /Исходный идентификатор документа /PageItemUIDToLocationDataMap > /PageTransformationMatrixList > /PageUIDList > /PageWidthList > >> >> /Ресурсы > /ExtGState > /Шрифт > /ProcSet [/PDF /текст /ImageC] /XОбъект > >> /Повернуть 0 /StructParents 216 /Обрезка [0.0 0,0 612,0 792,0] /Тип /Страница >> эндообъект 10 0 объект /Последнее изменение /NumberOfPageItemsInPage 11 /количество страниц 1 /Исходный идентификатор документа /PageItemUIDToLocationDataMap > /PageTransformationMatrixList > /PageUIDList > /PageWidthList > >> >> /Ресурсы > /ExtGState > /Шрифт > /ProcSet [/PDF /текст] /Свойства > /Затенение > /XОбъект > >> /Повернуть 0 /StructParents 150 /TrimBox [0,0 0,0 612,0 792,0] /Тип /Страница >> эндообъект 11 0 объект /Родитель 3 0 Р /Далее 146 0 Р >> эндообъект 12 0 объект /Родитель 3 0 Р /Предыдущая 146 0 R >> эндообъект 13 0 объект > /Граница [0 0 0] /Ч /Н /Rect [53.9148 303,885 128,614 292,732] /StructParent 153 /Подтип /Ссылка /Тип /Аннот >> эндообъект 14 0 объект > /Граница [0 0 0] /Ч /Н /Rect [523,758 304,432 536,875 293,291] /StructParent 154 /Подтип /Ссылка /Тип /Аннот >> эндообъект 15 0 объект > /Граница [0 0 0] /Ч /Н /Rect [53,9148 291,581 112,602 280,428] /StructParent 155 /Подтип /Ссылка /Тип /Аннот >> эндообъект 16 0 объект > /Граница [0 0 0] /Ч /Н /Rect [523,758 292,127 536,875 280,987] /StructParent 156 /Подтип /Ссылка /Тип /Аннот >> эндообъект 17 0 объект > /Граница [0 0 0] /Ч /Н /Rect [53.9148 279,276 112,602 268,124] /StructParent 157 /Подтип /Ссылка /Тип /Аннот >> эндообъект 18 0 объект > /Граница [0 0 0] /Ч /Н /Rect [523,758 279,823 536,875 268,683] /StructParent 158 /Подтип /Ссылка /Тип /Аннот >> эндообъект 19 0 объект > /Граница [0 0 0] /Ч /Н /Rect [53,9148 266,972 129,501 255,82] /StructParent 159 /Подтип /Ссылка /Тип /Аннот >> эндообъект 20 0 объект > /Граница [0 0 0] /Ч /Н /Rect [523,758 267,519 536,875 256,378] /StructParent 160 /Подтип /Ссылка /Тип /Аннот >> эндообъект 21 0 объект > /Граница [0 0 0] /Ч /Н /Rect [53.9148 254,668 112,602 243,516] /StructParent 161 /Подтип /Ссылка /Тип /Аннот >> эндообъект 22 0 объект > /Граница [0 0 0] /Ч /Н /Rect [523,758 255,215 536,875 244,074] /StructParent 162 /Подтип /Ссылка /Тип /Аннот >> эндообъект 23 0 объект > /Граница [0 0 0] /Ч /Н /Rect [78,8071 127,403 153,506 116,251] /StructParent 163 /Подтип /Ссылка /Тип /Аннот >> эндообъект 24 0 объект > /Граница [0 0 0] /Ч /Н /Rect [78,8071 115,099 137,495 103,947] /StructParent 164 /Подтип /Ссылка /Тип /Аннот >> эндообъект 25 0 объект > /Граница [0 0 0] /Ч /Н /Прямо[78.[дж s>?W?2%fM]jZgs,cǧ~q &B7yp0Njcŏ/K%x~r.o۟wG\ٚZ郴`%sv_508Hxx11B

Как подключить конденсатор к электродвигателю?

Как подключить конденсатор к электродвигателю? Подсоедините положительный вывод небольшого моторчика к первому выводу резистора. Подсоедините второй вывод резистора к положительному выводу конденсатора. Сначала используйте резистор в диапазоне от 10 кОм до 100 кОм. Конденсатор должен быть в диапазоне от 1 до 100 фарад.

Какой провод куда идет на конденсаторе?  Основной двухконтактный пусковой или рабочий конденсатор двигателя не чувствителен к полярности. Неважно, какой провод к какой клемме идет. Неважно, какой провод куда идет, если он имеет 3 клеммы.

Зачем нужен конденсатор для запуска двигателя?  Некоторым однофазным электродвигателям переменного тока требуется «рабочий конденсатор» для питания обмотки второй фазы (вспомогательной катушки) для создания вращающегося магнитного поля во время работы двигателя.Это колебание может привести к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и перегреву двигателя.

Может ли двигатель работать без конденсатора?  Ответ: Существует три распространенных типа однофазных двигателей: конденсаторный двигатель, двигатель с экранированным полюсом и двигатель с расщепленной фазой. Однофазные двигатели с экранированным полюсом и расщепленной фазой не требуют конденсатора для работы.

Как подключить конденсатор к электродвигателю? – Связанные вопросы

Что произойдет, если подключить конденсатор наоборот?

В случае обратного включения конденсатор вообще не будет работать, а если приложенное напряжение выше значения номинала конденсатора, начнет протекать больший ток утечки и нагревать конденсатор, что приведет к повреждению диэлектрической пленки ( слой алюминия очень тонкий и его легко сломать) по сравнению с

Можно ли неправильно подключить конденсатор?

Напряжения с обратной полярностью, а также напряжение или пульсации тока, превышающие указанные, могут разрушить диэлектрик и конденсатор.Если поляризованный конденсатор установлен неправильно, то конденсатор свистит, а затем взрывается.

В чем разница между рабочим конденсатором и пусковым конденсатором?

Рабочие конденсаторы

предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Пусковые конденсаторы увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель.

Можно ли использовать рабочий конденсатор в качестве пускового?

В нестандартных обстоятельствах в качестве пускового конденсатора можно использовать рабочий конденсатор, но доступные значения намного ниже значений, обычно доступных для специальных пусковых конденсаторов.Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора.

Что произойдет, если обойти конденсатор?

Эти нежелательные возмущения (если их не контролировать) могут напрямую проникать в цепь и вызывать нестабильность или повреждение. В этом случае шунтирующий конденсатор является первой линией защиты. Он устраняет падение напряжения в источнике питания за счет накопления электрического заряда, который высвобождается при возникновении всплеска напряжения.

Какова основная функция конденсатора в однофазном двигателе?

Конденсатор предназначен для создания многофазного источника питания из однофазного источника питания.При многофазном питании двигатель может: 1. Задавать направление вращения.

Может ли вентилятор запуститься без конденсатора?

Да. Вы можете запустить потолочный вентилятор без конденсатора, вручную вращая лопасти. Когда вы вручную вращаете лопасти, потолочный вентилятор начинает вращаться в этом направлении. Поскольку этот ручной процесс громоздкий, к потолочному вентилятору прикреплен конденсатор, чтобы он мог запускаться самостоятельно.

Как рабочий конденсатор работает на двигателе?

Рабочий конденсатор — это энергосберегающее устройство, постоянно включенное в цепь двигателя.Если рабочий конденсатор выходит из строя, двигатель может демонстрировать различные проблемы, в том числе не запускаться, перегреваться и вибрировать. Неисправный конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.

Имеет ли значение полярность пускового конденсатора?

Пусковые конденсаторы двигателей неполярные, устройства переменного тока. Неважно, как вы подключаете провода.

Какой провод идет на герм на конденсаторе?

Итак, клеммы компрессора: С идет на одну ветвь питания.Р идет к другому. S идет к клемме HERM на конденсаторе, а другая сторона этого конденсатора (C) идет к той же ножке, которая питает R.

Что произойдет, если вы подключите неправильные провода?

Но вот в чем загвоздка: если вы подключите провода цепи к неправильным клеммам на розетке, розетка все равно будет работать, но полярность будет обратной. Когда это происходит, у лампы, например, под напряжением будет находиться патрон патрона, а не маленький язычок внутри патрона.

Имеет ли значение, как подключить конденсатор?

Стандартный двухвыводной пусковой или рабочий конденсатор двигателя не чувствителен к полярности.Неважно, какой провод к какой клемме подходит. Если у него 3 клеммы, то, безусловно, имеет значение, какой провод куда идет.

Имеют ли конденсаторы двигателя переменного тока полярность?

Конденсаторы используются для включения цепи. Они не согласуются друг с другом. Направление переменного тока не может повредить конденсатор, потому что он не поляризован и может быть подключен в любом направлении.

Как работает пусковой конденсатор?

Пусковой конденсатор работает за счет «накопления» большого электрического заряда внутри конденсатора.Во время запуска компрессора или другого двигателя пусковой конденсатор высвобождает свой заряд, чтобы обеспечить «повышение» напряжения для запуска электродвигателя.

Каковы симптомы неисправности пускового конденсатора?

Отказ пускового конденсатора

Симптомы неисправности конденсатора двигателя включают в себя поток теплого воздуха из вентиляционных отверстий внутри дома, кондиционеру требуется больше времени, чтобы включиться, или он выключается до того, как он запрограммирован, или постоянный низкий гул, издаваемый машиной, которая не типично.

Есть ли в холодильнике пусковой конденсатор?

В современных холодильниках реле перегрузки обычно является комбинированной деталью и подключается непосредственно сбоку компрессора. Также к блоку реле перегрузки может быть присоединен пусковой конденсатор, обеспечивающий повышенное пусковое напряжение на обмотки компрессора.

Нужен ли резистор для пускового конденсатора?

Большинство пусковых конденсаторов не имеют резистора. Но если вам нужно заменить пусковой конденсатор, у которого он есть, вам также нужно будет использовать резистор на новом конденсаторе.Вы можете либо проверить работоспособность старого резистора, либо просто использовать новый.

Можно ли использовать конденсатор с большей емкостью мкФ?

Да, вы можете заменить конденсатор на конденсатор с чуть более высоким значением мкФ, но постарайтесь максимально приблизиться к исходному значению и не опускайтесь ниже. Замену конденсатора иногда называют «заменой печатной платы», и важно, чтобы новый конденсатор соответствовал старому.

Как выбрать конденсатор для двигателя?

Умножить 0.в 5 раз больше квадрата напряжения. Назовите этот результат «х». Продолжая пример, у вас есть 0,5 умножить на 11,5 вольт умножить на 11,5 вольт, или 66,1 квадратных вольта для «x». Разделите пусковую энергию двигателя в джоулях на «x», чтобы получить требуемый размер конденсатора в фарадах.

Как значение рабочего конденсатора влияет на двигатель?

Если значение/номинал конденсатора слишком низкое, фазовый сдвиг будет больше, а ток обмотки будет слишком низким. Если рабочие конденсаторы не идеальны, двигатель может перегреться, и реального крутящего момента будет недостаточно для управления током.

Как конденсатор запускает однофазный двигатель?

Двигатели с конденсаторным пуском

представляют собой однофазные асинхронные двигатели, в которых используется конденсатор в цепи вспомогательной обмотки для создания большей разности фаз между током в основной и вспомогательной обмотках. Само название «конденсатор пускает» показывает, что в двигателе для пуска используется конденсатор.

Как подключить пусковой и рабочий конденсатор?

Как подключить пусковой конденсатор

  1. Отключите электропитание блока, на котором работает двигатель.
  2. Проверьте электрическую схему пускового конденсатора .
  3. Подсоедините клемму провода на проводе пускового конденсатора пускового конденсатора , обычно это черный провод , к общей клемме на стороне нагрузки контактора агрегата.

Нажмите, чтобы увидеть полный ответ

Учитывая это, как определить пусковой и рабочий конденсаторы?

Пусковой конденсатор создает отставание по току от напряжения в отдельных пусковых обмотках двигателя.Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя.

Во-вторых, имеет ли значение, каким образом подключать конденсатор? В цепи переменного тока имеет значение , а не , если конденсатор (предназначенный для этой цепи) подключен в обратном направлении. В цепи постоянного тока некоторые конденсаторы могут быть подключены в обратном направлении, другие – нет.

Точно так же вы можете спросить, как работает пусковой конденсатор в двигателе?

Пусковой конденсатор остается в цепи достаточно долго, чтобы быстро довести двигатель до заданной скорости, которая обычно составляет около 75% от полной скорости, а затем выводится из цепи, часто с помощью центробежной силы. переключатель, который отпускает на этой скорости. После этого двигатель работает более эффективно с рабочим конденсатором .

Как рассчитать пусковой конденсатор двигателя?

Умножить 0.в 5 раз больше квадрата напряжения. Назовите этот результат «x.». Продолжая пример, у вас есть 0,5 умножить на 11,5 вольт на 11,5 вольт или 66,1 квадратных вольта для «x». Разделите требуемую энергию запуска в джоулях двигателя на «x», чтобы получить требуемый размер конденсатора в фарадах.

Часто задаваемые вопросы по конденсатору двигателя

Конденсатор двигателя Часто задаваемые вопросы
Обзор

Напряжение
Емкость
Частота (Гц)
Тип клеммы подключения
Форма корпуса
Размер корпуса
Старт vs.Запустить конденсаторы

Пусковые конденсаторы

Приложения
Технические характеристики
Как узнать, неисправен ли мой пусковой конденсатор?
Мой двигатель медленно запускается. Мой пусковой конденсатор неисправен?
На моем пусковом конденсаторе есть резистор. Нужна ли замена конденсатора на один?
Могу ли я использовать конденсатор с более высоким номинальным напряжением, чем оригинальный?

Рабочие конденсаторы

Как заменить рабочую крышку кондиционера?
Применение
Технические характеристики
Когда заменять
Почему мой рабочий конденсатор вышел из строя?
Как долго должен работать мой рабочий конденсатор?
Dual Run Capacitors
Если я не могу найти замену своему двойному конденсатору, могу ли я использовать два отдельных рабочих конденсатора?

Обзор

Напряжение

На конденсаторе будет указано напряжение, указывающее его допустимое пиковое напряжение, а не рабочее напряжение.Следовательно, вы можете выбрать конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт, хотя на самом деле конденсатор на 440 вольт прослужит дольше. Однако вы не можете заменить 440-вольтовый конденсатор на 370-вольтовый без значительного сокращения срока его службы.

Емкость

Выберите конденсатор со значением емкости (указанным в МФД, мкФ или микрофарадах), равным исходному конденсатору. Не отклоняйтесь от первоначального значения, так как оно определяет рабочие характеристики двигателя.

Частота (Гц)

Выберите конденсатор с номиналом в Гц, как у оригинала. Почти все конденсаторы имеют маркировку 50/60.

Соединительная клемма, тип

Почти каждый конденсатор будет использовать вставной разъем в виде флажка ¼ дюйма. При замене конденсатора вам необходимо знать, сколько клемм на клеммную колодку необходимо для вашего двигателя. Большинство пусковых конденсаторов имеют две клеммы на клемму, и большинство рабочих Конденсаторы будут иметь клеммы 3 или 4 на контакт.Убедитесь, что замещающий конденсатор имеет по крайней мере столько же клемм на контакт, сколько исходный конденсатор двигателя.

Форма корпуса (круглая или овальная)

Практически все пусковые конденсаторы имеют круглый корпус. Круглые корпуса на сегодняшний день являются наиболее распространенными, но многие двигатели по-прежнему используют овальные конструкции. С точки зрения электрики разницы нет. Если место в монтажной коробке не ограничено, стиль корпуса не имеет значения.

Размер корпуса

Как и форма корпуса, общий размер не имеет значения в электрическом отношении. Выберите конденсатор, который поместится в отведенном месте.

Старт vs.Запустить конденсаторы

Пусковые конденсаторы имеют большое значение емкости, необходимое для запуска двигателя в течение очень короткого периода времени (обычно в течение нескольких секунд). Они работают только в повторно-кратковременном режиме и могут катастрофически выйти из строя, если будут находиться под напряжением слишком долго. Рабочие конденсаторы используются для постоянного контроля напряжения и тока в обмотках двигателя и, следовательно, работают в непрерывном режиме. Как правило, они имеют гораздо более низкое значение емкости.

В нестандартных обстоятельствах в качестве пускового конденсатора можно использовать рабочий конденсатор, но доступные значения намного ниже значений, обычно доступных для специальных пусковых конденсаторов.Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор никогда нельзя использовать в качестве рабочего конденсатора, потому что он не может непрерывно выдерживать ток.

Посмотрите наше видеоруководство ниже, чтобы узнать больше о различиях между пусковыми и рабочими конденсаторами.


Пусковые конденсаторы

Приложения

Пусковые конденсаторы используются для кратковременного сдвига фаз пусковых обмоток в однофазных электродвигателях для создания увеличения крутящего момента.Они обладают очень большими значениями емкости для своего размера и номинального напряжения. В результате они предназначены только для прерывистой работы. По этой причине пусковые конденсаторы выходят из строя после слишком долгого нахождения под напряжением из-за неисправной пусковой цепи двигателя.


Технические характеристики

Большинство пусковых конденсаторов рассчитаны на 50–1200 мкФ и 110/125, 165, 220/250 или 330 В переменного тока. Обычно они рассчитаны на 50/60 Гц. Корпуса обычно круглые и отлиты из черных фенольных или бакелитовых материалов.Выводы обычно представляют собой нажимные клеммы ¼ дюйма с двумя клеммами на соединительную клемму.


Как узнать, неисправен ли мой пусковой конденсатор?

Большинство отказов пускового конденсатора относятся к одному из двух типов. Катастрофический отказ обычно вызывается тем, что пусковая цепь электродвигателя работает слишком долго для номинального значения повторно-кратковременного режима работы пусковой крышки. Верх стартового колпачка буквально снесло, а внутренности частично или полностью выброшены. Точно так же на пусковой крышке может быть только разорванный блистер для сброса давления .В любом случае легко сказать, что стартовая крышка нуждается в замене.


Мой двигатель медленно запускается. Мой пусковой конденсатор неисправен?

Возможно, ваш пусковой конденсатор потерял номинальную емкость из-за износа и возраста, или у вас могут быть другие проблемы, не связанные с конденсатором, которые связаны с другими компонентами двигателя. Вы захотите измерить емкость вашего пускового конденсатора, чтобы узнать.


На моем пусковом конденсаторе есть резистор. Нужна ли замена конденсатора на один?

Большинство сменных пусковых конденсаторов не имеют резистора. Вы можете проверить состояние старого, проверив значение сопротивления, или просто заменить его новым. Это должно быть где-то около 10-20 кОм и около 2 Вт. Резисторы обычно либо припаиваются, либо обжимаются на клеммах. Резистор предназначен для сброса остаточного напряжения в конденсаторе после его отключения от цепи после пуска двигателя.Не все пусковые конденсаторы будут использовать один, так как есть другие способы добиться этого. Важная часть заключается в том, что если у вашего исходного конденсатора был один, вам нужно будет заменить его на новый конденсатор.


Могу ли я использовать конденсатор с более высоким номинальным напряжением, чем оригинальный?

Да. Щелкните здесь для более подробной информации.


Рабочие конденсаторы

Приложения

Рабочие конденсаторы используются для непрерывной регулировки тока или фазового сдвига обмоток двигателя с целью оптимизации крутящего момента и КПД двигателя.Они предназначены для непрерывной работы и, как следствие, имеют гораздо более низкую интенсивность отказов, чем пусковые конденсаторы. Они обычно используются в блоках HVAC.


Технические характеристики

Большинство рабочих конденсаторов рассчитаны на 2,5–100 мкФ (микрофарад) при номинальном напряжении 370 или 440 В переменного тока. Обычно они рассчитаны на 50/60 Гц. Конструкция корпуса круглая или овальная, чаще всего с использованием стального или алюминиевого корпуса и крышки. Выводы обычно представляют собой нажимные клеммы ¼ дюйма с 2-4 клеммами на соединительный штырь.


Когда заменять

Как правило, рабочий конденсатор намного долговечнее пускового конденсатора того же двигателя. Колпачок для запуска также выйдет из строя или изнашивается не так, как стартовый колпачок, что немного усложняет поиск и устранение неисправностей.

Когда рабочий конденсатор начинает работать за пределами допустимого диапазона, чаще всего на это указывает падение номинального значения емкости (понизилось значение микрофарад). Для большинства стандартных двигателей рабочий конденсатор будет иметь указанный «допуск», описывающий, насколько близко к номинальному значению емкости может быть фактическое значение.Обычно это +/- 5-10%. Для большинства двигателей, пока фактическое значение находится в пределах 10% от номинального значения, вы в хорошей форме. Если он выходит за пределы этого диапазона, вам необходимо заменить его.

В некоторых случаях из-за дефекта конструкции конденсатора или иногда из-за проблем с двигателем, не связанных с конденсатором, рабочий конденсатор вздувается из-за внутреннего давления. Для большинства современных конструкций рабочих конденсаторов это размыкает цепь, отсоединяя внутреннюю спиральную мембрану в качестве защитной меры, предотвращающей раскрытие конденсатора.



Если он вздулся, пора заменить. Если вы не измеряете непрерывность на клеммах, также пришло время заменить.


Почему мой рабочий конденсатор вышел из строя?

Ниже приведены некоторые распространенные причины выхода из строя рабочих конденсаторов, но в зависимости от того, насколько близок рабочий конденсатор к расчетному сроку службы, может быть сложно точно определить причину по одному фактору.

Время – Все конденсаторы имеют расчетный срок службы. Несколько факторов можно поменять местами или объединить, чтобы увеличить или уменьшить срок службы рабочего конденсатора, но как только расчетный срок службы превышен, внутренние компоненты могут начать более быстро разрушаться и снижаться производительность.Проще говоря, неудача может быть связана с тем, что он «просто устарел».

Нагрев — Превышение расчетного предела рабочей температуры может сильно повлиять на ожидаемый срок службы рабочего конденсатора. Как правило, двигатели, которые эксплуатируются в жарких условиях или с недостаточной вентиляцией, имеют значительно меньший срок службы своих конденсаторов. То же самое может быть вызвано излучаемым теплом от обычно горячего двигателя, что вызывает перегрев конденсатора. В общем, если вы можете охлаждать рабочий конденсатор, он прослужит намного дольше.

Ток – Когда двигатель перегружен или повреждена обмотка, это вызывает рост тока, что может привести к перегрузке конденсаторов. Этот сценарий встречается реже, так как обычно сопровождается частичным или полным отказом двигателя.

Напряжение – Напряжение может оказывать экспоненциальное влияние на сокращение расчетного срока службы конденсатора. Рабочий конденсатор будет иметь маркированное номинальное напряжение, которое не должно превышаться. Например, конденсатор рассчитан на 440 вольт.При 450 вольт срок службы может сократиться на 20%. При 460 вольт срок службы может сократиться на 50%. При напряжении 470 вольт срок службы сокращается на 75%. То же самое можно применить в обратном порядке, чтобы увеличить расчетный срок службы, используя конденсатор с номинальным напряжением, значительно превышающим необходимое, хотя эффект будет менее значительным.


Как долго должен работать мой рабочий конденсатор?

Срок службы рабочего конденсатора хорошего качества (который не входит в комплект поставки вашего двигателя) составляет от 30 000 до 60 000 часов работы.Установленные на заводе рабочие конденсаторы иногда имеют гораздо меньший расчетный срок службы. В высококонкурентных отраслях, где каждая деталь может существенно повлиять на стоимость, или где предполагаемое использование двигателя, вероятно, будет прерывистым и нечастым, может быть выбран рабочий конденсатор более низкого класса с расчетным сроком службы всего 1000 часов. Кроме того, все факторы из раздела выше («Почему мой рабочий конденсатор вышел из строя?») могут значительно изменить разумный ожидаемый срок службы рабочего конденсатора.


Двойные конденсаторы

Двойные рабочие конденсаторы представляют собой два рабочих конденсатора в одном корпусе. У них нет ничего другого, что делало бы их электрически особенными. Как правило, они имеют соединения, отмеченные буквой «C» для «общего», «H» или «Herm» для «герметичного компрессора» и «F» для «вентилятора». Они также будут иметь два разных номинала конденсаторов для двух разных частей. Вы можете увидеть 40/5 MFD, что означает, что одна сторона составляет 40 микрофарад (измерение емкости), а другая сторона — 5 микрофарад. Меньшее значение всегда будет подключено к вентилятору.Соединение большего диаметра всегда будет подключено к компрессору.


Если я не могу найти замену своему двойному рабочему конденсатору, могу ли я использовать два отдельных рабочих конденсатора?

Единственным преимуществом конструкции сдвоенных конденсаторов является то, что они поставляются в небольшом корпусе всего с 3 соединениями. Другого отличия нет. Если места для монтажа достаточно, использование двух отдельных рабочих конденсаторов вместо исходного двойного рабочего конденсатора является приемлемой практикой.

Как подключить барабанный переключатель к конденсаторному пусковому двигателю Youtube

Как подключить барабанный переключатель к конденсаторному пусковому двигателю Youtube .Это увеличивает количество проводов, и барабанный переключатель не может работать из-за того, что контакты замыкаются и размыкаются группами по 3 секунды. Как подключить реверсивный выключатель электродвигателя. У меня 34 л.с.

Подключение проводки однофазного двигателя Конденсатор Urdu Hindi Youtube

Подключите T1 к клемме барабанного переключателя, которая соответствует L1, и T4 к клемме барабанного переключателя, которая соответствует L2.

Двигатель с пусковым и рабочим конденсатором и пусковой и рабочей катушкой.В соответствии с инструкциями на двигателе, пусковой конденсатор GE мощностью 34 л.с. должен переключать два провода, чтобы изменить направление вращения. Это означает, что вам нужно подключить новый провод к проводам внутри двигателя и вниз к переключателю барабана, а затем вернуть провод обратно к двигателю от переключателя барабана.

Они заключаются в следующем. Система управления OEM нуждается в модификации или устранении, чтобы установка прошла гладко. Звучит больше работы, чем на самом деле.Т2 Т3 Т4 Т5 Т8 П1 П2.

Пусковой конденсатор удерживает заряд, который он использует, чтобы помочь двигателю при запуске, создавая дополнительный крутящий момент, чтобы двигатель мог вращать нагрузку из состояния покоя. Если желаемое напряжение равно 120, подключите T3 к T1 и подключите T2 к T4. Как подключить однофазный двигатель.

У вас есть схема барабанного переключателя, показывающая настройку контактов.Щелкните здесь, чтобы просмотреть принципиальную схему двигателя с конденсаторным пуском для запуска однофазного двигателя. В этом видео с помощью Фрэнка из Franks Motor Shop показано, как легко, безопасно и быстро подключить электродвигатель мощностью 34 л.с.

Вам нужно будет удлинить провода от двигателя к переключающему устройству. Реверсивный однофазный двигатель для небольшого токарного станка. Это соединяет рабочую обмотку, которая не перевернута.

Конденсаторный пусковой двигатель. В этом видео показано, как подключить однофазный двигатель с двумя конденсаторами. Если желаемое напряжение равно 240, подключите T3 к T2.

Конденсатор подключения проводки однофазного двигателя Урду Хинди Ютуб

44 Уникальная схема подключения двухскоростного стартера Схема подключения электрооборудования Схема подключения электродвигателя

Пин Су Ч на проводе конденсатора двигателя электрической стиральной машины

Схема подключения Схема подключения электродвигателя Схема электрической цепи Электричество

Однофазный двигатель, проводка вперед и назад Youtube

Diy Как подключить однофазный двигатель вентилятора 115 вольт с пусковым конденсатором, тестирование только Youtube

Как подключить конденсатор и переключатели для 2 скоростей к бесщеточному двигателю стиральной машины Youtube

Схема цепи обратного однофазного двигателя переменного тока Baldor Youtube

Штифт на электронной работе

Pin на электрических схемах Engineering

Электропроводка блока управления погружным насосом Однофазное заземление Bondhon Погружной насос Схематический чертеж погружного насоса

Типы барабанных переключателей Youtube

Запуск трехфазного двигателя на 480 вольт на однофазном 120 вольт. Базовая электрическая проводка. Электрические электронные схемы своими руками. Проекты

.

Как подключить Универсальный двигатель стиральной машины Youtube Двигатель стиральной машины Старая стиральная машина Стиральная машина

Как заблокировать двигатель в электрической системе Заземление Bondhon Electricity Основная электрическая проводка Электрическая система

Реверсивные однофазные асинхронные двигатели

10 Реверсивный переключатель электродвигателя Электрическая схема Электрическая схема Электрическая схема Электрическая схема Электрическая принципиальная схема

Основная причина неисправности однофазного двигателя Книги Fluke по электротехнике Схема электрических цепей Охлаждение и кондиционирование воздуха

Автоматически инверторные системы Line 220v Earth Bondhon Домашняя электрическая проводка Электрическая проводка

Схема подключения двигателя вентилятора конденсатора переменного тока 4 провода Красивый для нового 7 Двигатель вентилятора Электрический вентилятор охлаждения Электрический вентилятор

Красивая электрическая схема Схемы выключателя света вентилятора для ванной комнаты Digramssample Diagramimages Проверьте больше на Https Nostoc Co Diagram Chart Diagram Diagram Design

3 Переключатель 1 Схема управления освещением Earth Bondhon Схема переключателя управления освещением

3 Внутри двигателя стиральной машины Объяснение Распиновка Разборка и эксперименты Youtube Двигатель стиральной машины Электронная схема Стиральная машина

Электропроводка Сушильная машина Сушильная машина Двигатель Сушильная машина Сушильная машина Электрические сушилки

1

Как сделать генератор свободной энергии с помощью инвертора на 230 вольт и двигателя постоянного тока N Генератор свободной энергии Альтернативная энергия

Двухфазный конденсаторный электродвигатель с двойным напряжением Схема электрической цепи Электричество

Запуск двигателя стиральной машины 220 В при постоянном напряжении 12 В работает в обоих направлениях через двигатель стиральной машины Старая стиральная машина Самодельный генератор

Это конденсатор с расщепленной фазой Схема электродвигателя Электрическая схема конденсатора электродвигателя

35 Lovely Square D Ручной пускатель электродвигателя Схема подключения Схема электрической цепи Схема подключения

Практический машинист Крупнейший форум по производственным технологиям в Интернете

5-проводная схема подключения однофазного двигателя 6-проводная схема подключения однофазного конденсаторного двигателя Миллионная электрическая схема Электрическая схема подключения электродвигателя

Контакт на схеме проводки Бесплатно

Что такое асинхронный двигатель с расщепленной фазой Применение Схема Globe

Контакт на однофазной проводке

Схема подключения Gravely Walk Behind трактора и схема блока предохранителей Проводная татуировка компаса

Схемы электродвигателя

Не выбрасывайте старый двигатель стиральной машины в мусорное ведро Дисковый шлифовальный станок с приводом от DIY Youtube Двигатель стиральной машины Старая стиральная машина Металлообрабатывающие инструменты

Практический машинист Крупнейший форум по производственным технологиям в Интернете

Практический машинист Крупнейший форум по производственным технологиям в Интернете

Как сделать дешевый инструмент для вытягивания электрических проводов, солнечная энергия, сделай сам, солнечная энергия для дома, открывалка для бутылок, стена

Полный дом 3-х фазная линия Установка проводки Однолинейное соединение Бытовыми соединениями Установка одиночной линии

Методы улучшения коэффициента мощности 3-фазная система Pfi Pfi Панели Pfi Панельные системы Индукторы Мощность

Схема автомобиля Схема проводки Свет прицепа Проводка Светодиодные фонари прицепа Светодиодные задние фонари

2 гениальные идеи своими руками из двигателя стиральной машины Youtube двигатель стиральной машины старая стиральная машина стиральная машина

Как подключить однофазный двигатель к пусковым постоянным конденсаторам Электрическая схема конденсатора Конденсаторы

Практический машинист Крупнейший форум по производственным технологиям в Интернете

Схемы электродвигателя

Практический машинист Крупнейший форум по производственным технологиям в Интернете

1

Basic Setup Ramps 1 4 Шаговый двигатель, прошивка Marlin Slic3r Pronterface Youtube, шаговый двигатель, прошивка Arduino

Как подключить двигатель стиральной машины Ремонт двигателя стиральной машины Стиральная машина

Как запустить трехфазный двигатель в однофазной линии с помощью конденсатора Quora

Проводка управления двигателем вперед-назад с концевыми выключателями Электрическая схема Youtube Электрическая схема переключателей

Ford Mustang V6 и Ford Mustang Gt 2005 2014 Схема блока предохранителей Форд Мустанг V6 Блок предохранителей Ford Mustang Gt

Схемы электродвигателя

Как использовать трехфазный двигатель в однофазном источнике питания Центр электротехники

Схема таймера мешалки двигателя стиральной машины Самодельные схемы

Как подключить двигатель сушилки на 120 В для использования в других проектах Электротехника Stack Exchange

16 слотов 5-проводной стол Обмотка вентилятора 5-проводной стол Схема подключения вентилятора 3-скоростное подключение вентилятора На хинди Youtube Таблица данных о ветре Вентилятор Двигатель вентилятора

.

Добавить комментарий

Ваш адрес email не будет опубликован.
