Схемы подключения электродвигателя через конденсаторы

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно это касается трехфазных короткозамкнутых асинхронников с их прочной конструкцией и неприхотливостью.

Почему применяется запуск двигателя 220 В через конденсатор?

Для начала определимся с терминологией. Конденсатор (лат. condensatio — «накопление») – это электронный компонент, хранящий электрический заряд и состоящий из двух близкорасположенных проводников (обычно пластин), разделенных диэлектрическим материалом. Пластины накапливают электрический заряд от источника питания. Одна из них накапливает положительный заряд, а другая – отрицательный.

Емкость – это количество электрического заряда, которое хранится в электролите при напряжении 1 Вольт. Емкость измеряется в единицах Фарад (Ф).

Рассмотрим схемы подключения конденсаторов:

1 вариант

К обмотке асинхронника подсоединяется фазосдвигающий конденсатор. Подключение осуществляется в однофазную сеть 220 В по специальной схеме.

Здесь видно, что электрообмотка прямо подключена к линии питания 220 В, вспомогательная соединена последовательно с конденсатором и выключателем. Последний предназначен для отключения дополнительной обмотки от источника питания после запуска.

Коммутационный аппарат настроен так, чтобы оставаться закрытым и поддерживать вспомогательную обмотку в эксплуатации до тех пор, пока мотор запускается и разгоняется примерно до 80% от полной нагрузки. На такой скорости, выключатель размыкается, отключая цепь вспомогательной обмотки от источника питания. Затем мотор работает как асинхронный двигатель на основной обмотке.

2 вариант

Схема идентична конденсаторному мотору, но без выключателя. Пусковой момент составляет только 20–30% от полной нагрузки крутящего момента.

Применение этого типа однофазных двигателей, как правило, ограничивается прямым приводом таких нагрузок, как вентиляторы, воздуходувки или насосы, которые не требуют высокого пускового крутящего момента. Возможны различные модификации схем с предварительным расчетом необходимой емкости конденсатора для подсоединения к двигателю 220 В.

Стоит отметить, что обеспечение лучших характеристик нужно при изменении нагрузки мотора. Увеличение емкости ведёт к уменьшению сопротивления в цепи переменного тока. Правда замена емкости электролита несколько усложняет схему.

3 вариант

Схема подключения двух электролитов, подсоединенных параллельно к мотору, приведена ниже. При параллельном соединении общая ёмкость равна сумме емкостей всех подключенных электролитов.

C_s – это пусковой конденсатор. Величина емкостного реактивного сопротивления Х тем меньше, чем больше ёмкость электролита. Она рассчитывается по формуле:

При этом следует учитывать, что на 1 кВт приходится 0,8 мкФ рабочей емкости, а для пусковой емкости потребуется больше в 2,5 раза. Перед подключением к движку следует «прогнать» конденсатор через мультиметр. Подбирая детали нужно помнить, что пусковой кондер должен быть на напряжение 380 В.

Для управления пусковыми токами (контролем и ограничением их величины) используют преобразователь частоты. Такая схема подключения обеспечивает тихий и плавный ход электродвигателя. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. д. Машины такого типа имеют более высокий КПД и производительность, чем их аналоги, работающие лишь на основной электрообмотке.

Методы подключения трёхфазного электродвигателя

Попытка приспособить некоторое оборудование встречает определённые трудности, так как трёхфазные асинхронники большей частью подключаться должны к 380 В. А в доме у всех сеть на 220 В. Но подключить трёхфазный движок к однофазной сети – это вполне выполнимая задача.

Заключение

Асинхронники на 220 В широко применяются в быту. Исходя из требуемой задачи, существуют различные методы подключения однофазного и трёхфазного мотора через конденсатор: для обеспечения плавного пуска либо улучшения рабочих характеристик. Всегда можно самому легко добиться нужного эффекта.

Источник

Как подключить конденсатор к электродвигателю

Подписка на рассылку

Почти ко всем частным домам, гаражам и территориям подведена однофазная сеть 220В. От нее работают очень многие бытовые устройства. Если подключить трехфазный агрегат к бытовой сети с напряжением 220В, просто соединив обмотки статора с питающей сетью, то ротор не будет двигаться, так как нет вращающегося магнитного поля. Здесь нужен пусковой и рабочий конденсатор. Первый включается на непродолжительное время. Он позволяет увеличить пусковой момент. Из-за того, что напряжение во время заряда конденсатора возрастает постепенно, разность потенциалов на его выводах будет неизменно отставать от питающей сети, благодаря чему и произойдет сдвиг фаз и возникнет вращающееся магнитное поле. Но как подключить конденсатор к электродвигателю?

Как подключить конденсатор к электродвигателю 220В?

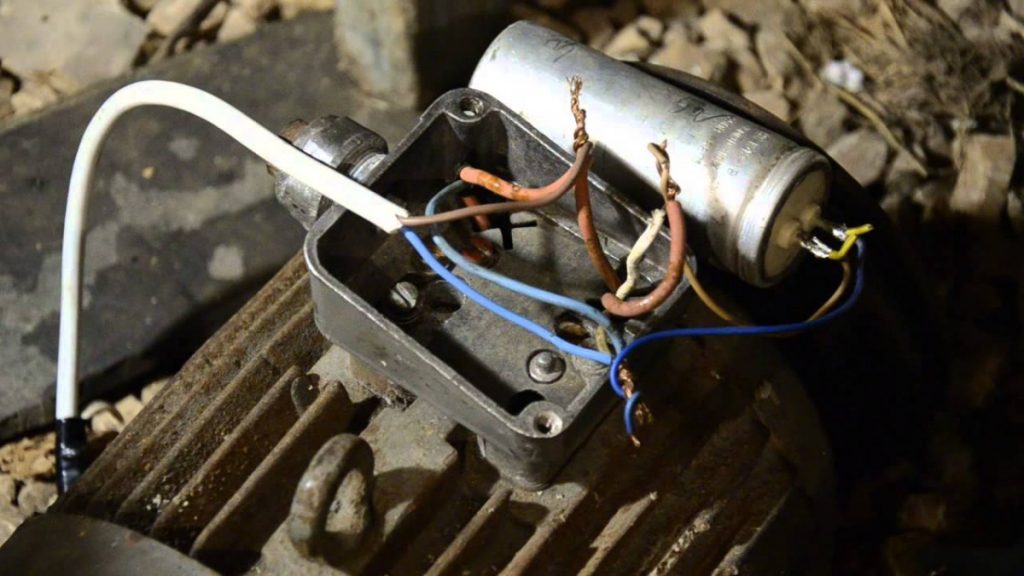

Сперва открутите крышку клеммной коробки (расположена на корпусе агрегата). Здесь можно увидеть количество выходящих из статора контактов, на которые выведены концы обмоток статора — 6. Если соединение выполнено только по схеме «Звезда» в коробке клеммной будет лишь 3 контакта. Переключение схемы соединения обмоток статора со «Звезды» на «Треугольник» осуществляется с помощью перестановки перемычек, которые замыкают концы обмоток. Пример представлен на фото:

Как подключить пусковой конденсатор к электродвигателю по схеме «Треугольник» и «Звезда». Рассмотрим эти два способа подробно.

«Треугольник»

Все точки соединения, о которых сказано выше, являются точками подключения к трехфазной сети. Подключение конденсаторов к электромотору с обмотками статора соединенных по схеме «Треугольник» выполняется через специальную пусковую кнопку, а включение агрегата в сеть производится согласно приведенной схеме.

Когда у электромотора обмотки соединены только по схеме «Звезда», то в клеммную коробку уже выведены 3 клеммы. Подключение конденсаторов выполняется по приведенной схеме. К концам обмоток U, V и W (или U1, V1 и W1 — как на схеме), нужно через пусковую кнопку подключить конденсаторы и жилы кабеля (подвести питающее напряжение), что и позволит запустить агрегат от однофазной сети.

При подключении в однофазную сеть электромотора, у которого обмотки статора соединены по схеме «Треугольник», потеря мощности составит не менее 25%. При подключении в однофазную сеть трехфазного двигателя со схемой соединения обмоток «Звезда» потеря мощности составит не менее 50%. Можно разобрать агрегат, рассоединить центральное соединение обмоток и вывести недостающие концы обмоток в клеммную коробку. Далее следует соединить концы обмоток по схеме «Треугольник» и вести подключение по ранее описанному принципу.

Если агрегат имеет мощность до 1,5 кВт, то чаще всего установки рабочих конденсаторов оказывается достаточно, так как конденсаторов, соединенных параллельно может быть несколько. Если же предполагаются значительные нагрузки на электродвигатель, то к нему стоит подключить рабочий и пусковой конденсаторы.

Чтобы подобрать емкость для конденсатора примените следующую формулу:

Сраб. = k х Iф/U сети

k – коэффициент равный 4800 для схемы соединения обмоток статора «Треугольник» и 2800 — для схемы «Звезда».

Iф – номинальное значение тока статора (определяется по справочным данным, исходя из маркировки двигателя или замера присоединительных и габаритных размеров).

U сети – напряжение питания сети (220В).

Теперь вы знаете, как подключить конденсатор к электродвигателю 220в. Примите во внимание все, что написано выше и смело действуйте.

Источник

Подключение электродвигателя через конденсатор: расчет и схема

Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов. Задача, которая стоит перед нами в этой статье: подключить трехфазный двигатель к однофазному питанию используя схему с конденсаторами. Для этого будет представлена схема и формулы для выбора значения емкостей конденсаторов.

Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.

Коротенько про трехфазные асинхронные электродвигатели

Трехфазные асинхронные электродвигатели получили широкое применение в различных отраслях промышленности, сельского хозяйства, быту. ЭД состоит из статора, ротора, клеммной коробки, щитов с подшипниками, вентилятора и кожуха вентилятора.

работа трехфазного электродвигателя без одной фазы при постоянной нагрузке

Электродвигатель может работать от однофазной сети и без дополнительных мер и схем. Например, при повреждении одной из фаз. Однако, в данном случае произойдет снижение частоты вращения. Снижение частоты вращения приведет к увеличению скольжения, что в свою очередь вызовет увеличение тока двигателя.

А возрастание тока приведет к нагреву обмоток. При такой ситуации необходимо разгрузить ЭД до 50%. Работа в таком режиме возможна, однако, если двигатель остановится, то повторно пуститься уже не получится.

почему для пуска от однофазной сети используют именно конденсаторы

Повторный пуск не произойдет, так как магнитное поле статора будет пульсирующим и, коротко говоря, из-за направленности определенных векторов в противоположные стороны ротор будет неподвижен. Чтобы двигатель пустился, нам необходимо изменить расположение этих векторов. Для этого и используют элементы, которые сдвигают фазы векторов. Рассмотрим схему, которая реализует эту возможность.

Фазосдвигающими элементами могут выступать сопротивления или конденсаторы. Разница в применении тех или иных в форме магнитного поля. И если, говорить проще, то выбирают конденсаторы, так как при одном значении пускового момента, меньший пусковой ток будет при использовании конденсаторов.

А при одинаковых пусковых токах у схем с конденсатором будет больше начальный вращающий момент, то есть движок будет быстрее разгоняться, что несомненно лучше для эксплуатации.

Важно: подключение через конденсаторы производят для двигателей до 1,5кВ. Вычислено, что для более мощных ЭД стоимость емкостных элементов превысит стоимость самого движка, следовательно, их установка является нерентабельной. Хотя, если достать их нахаляву, что в нашем пространстве не редкость, то можно и попробовать.

как подключить электродвигатель через конденсатор

Так как конденсаторы выгоднее во многих смыслах для пуска ЭД, то разберем пару схемок пуска с применением конденсаторов. Для схемы соединения “треугольник” и для схемы соединения “звезда”.

конденсаторы для запуска электродвигателя

Логично будет далее разобраться, как рассчитать пусковой и рабочий конденсатор для двигателя. Для правильного подбора нам необходимо знать паспортные данные ЭД, или иметь шильду с заводскими значениями.

Существуют различные схемы и в каждой конденсаторы выбираются по своему. Для схем, приведенных выше расчет емкости конденсаторов осуществляется по двум формулам:

Рабочая емкость = 2800*Iном.эд/Uсети

Рабочая емкость = 4800*Iном/Uсети

Пусковая емкость в обоих случаях принимается равной 2-3 от рабочей.

220). Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе. Для схем приведенных на рисунках выше напряжение на конденсаторе равняется 1,15 от напряжения сети. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Тут нам и понадобится небольшая табличка:

Например, напряжение сети

220, умножаем на 1,15 получаем 253. В таблице смотрим переменка 250 соответствует постоянке 400В для емкости до 2мкФ, или 600В для емкостей 4-10мкФ. Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать. Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Сохраните в закладки или поделитесь с друзьями

Источник

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Источник

Схемы Подключения Однофазных Электродвигателей Через Конденсатор

Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени. Обмотки электромотора Укладка обмоток в статоре однофазного электродвигателя Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек.

Существуют модели, в которых пусковая обмотка работает не только при запуске, а и все остальное время. И по паре проводов выходит со статора и якоря ротора.

Именно в этом причина популярности двигателя среди населения.

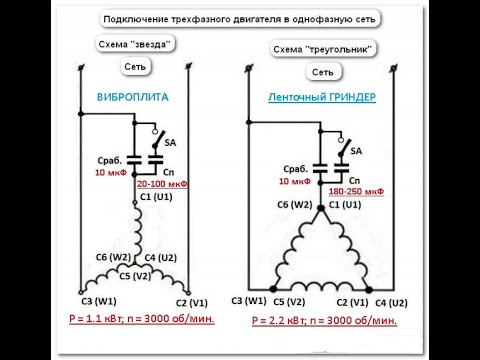

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Крутящий момент создается за счет применения дополнительных пусковых обмоток. Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать.

В этом случае движок гудит, ротор остается на месте. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

Она говорит о том, что двигатель можно подключить только через звезду. Рыженков Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:.

Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Это и будет, один из сетевых проводов.

Что еще нужно для подключения? Коллекторная однофазная модель имеет в своей конструкции обмотку возбуждения и две щетки.

Подбор рабочего конденсатора для электродвигателя.

Расчет емкости конденсатора мотора

Подключение однофазного электродвигателя: использование магнитного пускателя

Но есть другой путь — подключение однофазного электродвигателя как генератора для получения трехфазного напряжения.

Магнитное поле основной обмотки поддерживает вращение длительное время. Решение — установка 3-х полюсного переключателя. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой. Это связано с тем, что при включении в сеть только рабочей обмотки С1-С2 у однофазного конденсаторного двигателя возникнет пульсирующее магнитное поле, а не вращающееся, то есть он не запустится. С каждым из сетевых проводов необходимо подключить дроссели для исключения помех.

В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем. Это и будет, один из сетевых проводов. Наиболее удобным является магнитный пускатель с управлением от в переменного тока. Все емкости, которые включаются в схему, должны быть однотипными.

Если после этого двигатель окажется горячим, то: Возможно, подшипники загрязнились, зажались или просто износились. Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Станках для обработки сырья и т.
Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Подключение однофазного двигателя через конденсатор — 3 схемы

Что при этом получается?

Если же нагрев достаточно ощутимый, то нужно искать его причины. При значительном превышении емкости начнется сильный нагрев.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного. Это оптимальное решение для достижения средних рабочих характеристик. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.

Во-вторых, и самое главное — автор на практике убедился, что даже предельно точный расчет не является гарантией корректной работы движка. Одна из обмоток подключается непосредственно к сети, а вторая — с использованием конденсатора. В геометрическом измерении обмотки в статоре размещаются друг напротив друга. Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать.

Асинхронный или коллекторный: как отличить

Две из них являются элементов конструкции статора,включены параллельно. Магнитный пускатель по величине максимального протекающего через него тока относится к одной из семи нормированных групп. По сути, пусковой работает всего секунды. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом.

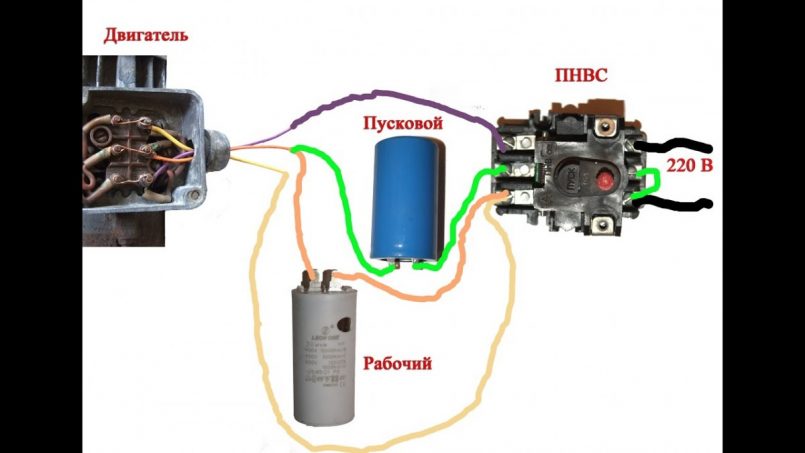

Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Но в любом случае потери будут составлять от 30 до 50 процентов.

Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором. Она на втором рисунке.
Подключить трехфазный двигатель в однофазную сеть. Пусковой и рабочий конденсаторы.

Источник

Видео

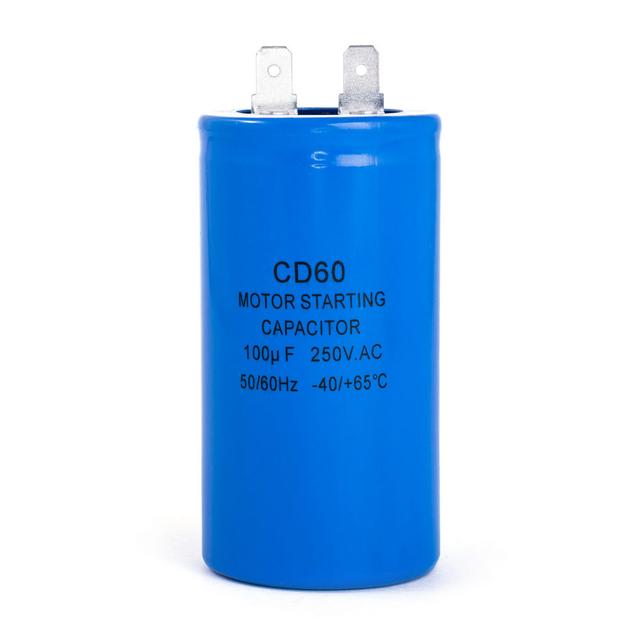

Пусковые конденсаторы Эпкос серии B32322

Подключение электродвигателя от старой стиральной машинки через конденсатор.

проверка и подключение однофазного асинхронного двигателя стиральной машины

Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Как подключить двигатель без конденсатора

Подключение асинхронного двигателя с пусковой обмоткой (4 провода)

как подключить двигатель от стиральной машины с четырьмя выводами и с тремя выводами

Очень Простой способ подключения двигателя стиральной машины с конденсатором!

Как подключить электродвигатель от старой стиральной машины с конденсатором

Рабочие конденсаторы с Алиэкспресс! Запуск двигателя 380в в сети 220в

Как подключить однофазный двигатель через пусковой конденсатор

Содержание

2 Схемы
Схема подключения двигателя через конденсатор
Схема подключения однофазного двигателя через конденсатор
Схема подключения трёхфазного двигателя через конденсатор
Онлайн расчет емкости конденсатора мотора
Реверс направления движения двигателя
Схемы Подключения Однофазных Электродвигателей Через Конденсатор
Расчет емкости конденсатора мотора
Подключение однофазного электродвигателя: использование магнитного пускателя
Подключение однофазного двигателя через конденсатор — 3 схемы
Асинхронный или коллекторный: как отличить
Подключение однофазного двигателя
Как определиться с типом двигателя
Коллекторные двигатели
Асинхронные двигатели
Варианты подключения однофазных асинхронных двигателей
Двигатели с пусковой обмоткой
Конденсаторные двигатели
Схема с двумя конденсаторами
Как подключить однофазный электродвигатель — схема с конденсатором
Схема подключения однофазного двигателя через конденсатор
Расчет емкости конденсатора мотора
Видео

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 0,1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

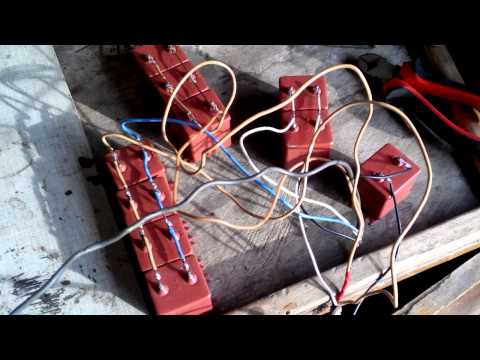

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Источник

Схемы Подключения Однофазных Электродвигателей Через Конденсатор

Расчет емкости конденсатора мотора

Подключение однофазного электродвигателя: использование магнитного пускателя

Подключение однофазного двигателя через конденсатор — 3 схемы

Что при этом получается?

Асинхронный или коллекторный: как отличить

Источник

Подключение однофазного двигателя

Как правило, наши дома, гаражи и другие хозяйственные постройки подключены к источнику 220V, представляющую однофазную сеть. В связи с этим все потребители рассчитываются для работы от однофазной сети, выполненной двумя проводами, один из которых является нулевым, а другой фазным. В работе многих электрических приборов задействованы однофазные электрические двигатели, подключение которых связано с некоторыми тонкостями.

Как определиться с типом двигателя

Если двигатель новый, то особых проблем не будет, поскольку на его табличке указан тип двигателя и другие данные. Если двигатель подвергался ремонту, то определение его типа связано с некоторыми трудностями: табличку могли просто потерять или повредить ее механически. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

Определить, двигатель коллекторный или асинхронный, совсем несложно, поскольку они имеют разное строение. Характерное отличие коллекторного двигателя – это наличие щеток, которые находятся неподвижно, а также коллектора, который вращается и представляет набор медных пластин. К этим пластинам прижимаются щетки, передающие электрический ток на обмотку якоря двигателя.

Достоинство таких двигателей заключается в том, что они быстро разгоняются и позволяют получить большие обороты. К тому же, поменяв полярность, допустимо сменить направление вращения устройства. Не менее важным можно считать тот фактор, что можно легко организовать контроль частоты вращения двигателя, с его регулировкой в широких пределах.

К существенному минусу коллекторных двигателей следует отнести их повышенную шумность в работе, особенно на повышенных оборотах. Что касается небольших оборотов, то работу этих двигателей можно считать вполне приемлемой. Следует учитывать также тот факт, что трение щеток и коллектора приводят к тому, что изнашиваются, как щетки, так и коллектор. В результате приходится менять щетки или протачивать коллектор. Если не осуществлять постоянного контроля за состоянием щеток и коллектора, то имеется высокая вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя несмотря на то, что у него также имеется статор и ротор (якорь), при этом асинхронные двигатели могут быть, как однофазными, так и трехфазными. Как правило, бытовые электроприборы оснащаются однофазными асинхронными двигателями.

Достоинство асинхронных двигателей заключается в том, что они более бесшумные, поэтому их устанавливают в бытовых приборах, работа которых связана с критическими уровнями шумов при длительной работе.

Различают два типа асинхронных двигателей – конденсаторные и с пусковой обмоткой (бифилярные). Пусковая обмотка необходима лишь для запуска двигателя, после чего она отключается и в работе двигателя никакого участия не принимает.

Конденсаторные двигатели отличаются тем, что дополнительная конденсаторная обмотка работает постоянно. Эта обмотка смещается по отношению к рабочей обмотке на 90 градусов. Благодаря такому построению, возможно менять направление вращения двигателя. Наличие конденсатора на двигателе свидетельствует о том, что это конденсаторный двигатель.

Если измерить сопротивление пусковой и рабочей обмоток, то можно легко определить тип асинхронного двигателя. Как правило, пусковая обмотка выполняется более тонким проводом и ее сопротивление больше в несколько раз, по сравнению с рабочей обмоткой. Нормальная работа таких двигателей обеспечивается за счет специального включающего устройства. Конденсаторные двигатели запускаются обычным выключателем, тумблером или кнопкой.

Варианты подключения однофазных асинхронных двигателей

Двигатели с пусковой обмоткой

Чтобы управлять работой асинхронным двигателем, имеющим пусковую обмотку, разработана специальная кнопка. Она состоит из трех контактов, один из которых отключается после включения устройства. Называется эта кнопка «ПНВС» и включает в себя средний контакт, который не фиксируется после включения и два крайних контакта с фиксацией.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена

Если двигатель с пусковой обмоткой, то у него может быть 3 или 4 вывода. Измерив их сопротивление, можно узнать, какой из концов или каких 2 конца имеют отношение к пусковой обмотке.

У двигателя, имеющего 3 вывода, один из концов пусковой обмотки уже соединен с рабочей обмоткой. Как уже было сказано выше, рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. У двигателя с 4-мя выводами пусковую обмотку придется соединять с рабочей самостоятельно, на пусковой кнопке. В результате, получится также 3 вывода, которые принимают участие в работе двигателя:

Поэтому подключение таких двигателей ничем не отличается друг от друга, достаточно найти обмотки и соответствующим образом подключить их на реле ПНВС.

Правильное подключение:

Три провода, выходящие из двигателя, подключаются так: провод, представляющий пусковую обмотку, крепится к среднему контакту (верхнему), а остальные два на крайние (тоже верхние) контакты. Питание 220 V подается на крайние контакты (нижние), при этом средний нижний контакт соединяется перемычкой с боковым контактом (нижним), который включает рабочую обмотку, но не общую, представляющую соединение рабочей и пусковой обмотки. В противном случае двигатель просто не запустится.

Конденсаторные двигатели

Существует три варианта (схемы) подключения конденсаторных двигателей к сети 220V. Без конденсаторов двигатель работать не будет. Он не запустится и будет гудеть. Такая длительная работа может привести к перегреву и выходу его из строя.

Первая схема связана с включением конденсатора в цепь питания конденсаторной обмотки. Подобная схема легко запускает двигатель, но его работа связана с низким К.П.Д. Схема, где конденсатор включен к цепи питания рабочей обмотки обладает лучшими показателями к. п.д., но при этом возникают проблемы с пуском двигателя. Поэтому первая схема используется для условий с тяжелым пуском, если при этом не требуются высокие рабочие характеристики.

Схема с двумя конденсаторами

Третий вариант подключения связан с установкой 2-х конденсаторов, поэтому схема представляет что-то среднее между вышеописанными двумя вариантами. Схема располагается в середине и более детально ее подключение представлено на фото ниже. Для реализации такой схемы включения потребуется кнопка ПНВС. Она необходима лишь для того, чтобы кратковременно подключать второй конденсатор, на время разгона двигателя. После отключения пускового конденсатора в работе останется две обмотки, причем пусковая обмотка должна быть подключена через конденсатор.

Подключение с двумя конденсаторами

Другие схемы подключения не требуют кнопки ПНВС, поскольку подключение конденсаторов фиксированное, на все время работы электродвигателя. Поэтому достаточно воспользоваться обычным автоматическим выключателем с фиксацией включенных контактов.

Источник

Как подключить однофазный электродвигатель — схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Источник

Видео

Подключение однофазного двигателя без конденсатора и через конденсатор

Подключение однофазного двигателя.

Рассчитать ёмкость конденсатора для трёхфазного двигателя в однофазной сети. КАК Я,ЭТО ДЕЛАЮ!!!

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Рассчитываем и подключаем пусковые и рабочие конденсаторы в однофазной сети…

Подключить трехфазный двигатель в однофазную сеть. Пусковой и рабочий конденсаторы.

Как подключить однофазный двигатель к сети

Правильно подключаем двигатель от стиральной машинки в сеть 220 вольт через конденсатор.

Подключение однофазного конденсаторного электродвигателя. Устройство и схема управления.

Как подключить однофазный двигатель на примере ⚡ АИРЕ 80 С2 2,2кВт 3000об/мин

Как подключить конденсатор к электродвигателю

Содержание

Почему применяется запуск двигателя 220 В через конденсатор?
1 вариант
2 вариант
3 вариант
Методы подключения трёхфазного электродвигателя
Заключение

Основным условием для преобразования электрической энергии в механическую является факт наличия вращающегося магнитного поля. Для формирования такого поля требуется трехфазная сеть, при этом электрообмотки должны быть смещенными между собой на 120⁰. Благодаря вращающемуся полю система начнёт работать. Однако бытовая техника, как правило, используется в домах, имеющих лишь однофазную сеть 220 В.

Почему применяется запуск двигателя 220 В через конденсатор?

Емкость – это количество электрического заряда, которое хранится в электролите при напряжении 1 Вольт. Емкость измеряется в единицах Фарад (Ф).

Метод подключения двигателя через конденсатор – этот способ применяют для достижения мягкого пуска агрегата. На статоре однофазного движка с короткозамкнутым ротором размещают дополнительно к основной электрообмотке ещё одну. Две обмотки соотнесены между собой на угол 90⁰. Одна из них является рабочей, её предназначение заставить работать мотор от сети 220 В, другая – вспомогательная, нужна для запуска.

Рассмотрим схемы подключения конденсаторов:

с выключателем,
напрямую, без выключателя;
параллельное включение двух электролитов.

1 вариант

2 вариант

3 вариант

х_с = 1/2nfC_s.

Методы подключения трёхфазного электродвигателя

Включение трехфазного асинхронного мотора.

Подключения трехфазного движка к 220 В, с реверсом и кнопкой управления.

Соединение обмоток трехфазного мотора и запуск как однофазного.

Другие возможные способы соединений трёхфазных электродвигателей.

Заключение

Как подключить электродвигатель 380 на 220 без потери мощности через конденсаторы, схемы

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

СОДЕРЖАНИЕ:

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

Рабочие конденсаторы подключаются параллельно;
Номинальное напряжение должно быть не меньше 300 Вольт;
Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

1. Подключение асинхронного двигателя в однофазную сеть

Оказываемые услуги:

Новости:

25. 07.2022

Важная информация

Уважаемые клиенты и посетители сайта, информируем вас о том, что, к сожалению, производители DAB и LOWARA временно не принимают заявки на запчасти.

16.01.2020

Сервисный центр насосов EBARA, SAER

“ГРАНАТ-ЭнергоСервис” стал официальным Сервисным Центром насосного оборудования EBARA, SAER!

28.12.2017

ГРАНАТ-ЭнергоСервис- официальный Сервисный Партнер XYLEM

Друзья! ГРАНАТ-ЭнергоСервис официальный Сервисный Партнер XYLEM- насосного оборудования LOWARA и VOGEL PUMPEN.

Узнать подробнее.

28.12.2017

ГРАНАТ-ЭнергоСервис- официальный Сервисный Партнер DAB

Дорогие друзья и коллеги! Сообщаем, что мы являемся официальным сервисным партнером насосного оборудования DAB!

Подробнее о сервисном обслуживание и ремонте насосов.

08.06.2017

ГРАНАТ-ЭнергоСервис- Дилер и СервисЦентр PEDROLLO!

Уважаемые друзья и коллеги! Рады сообщить, что ГРАНАТ-ЭнергоСервис является авторизованным СервисЦентром и Дилером PEDROLLO!
Будем Вам рады помочь!

Курс валют предоставлен сайтом old. kurs.com.ru

Применение конденсаторов в асинхронных двигателях

	рабочий	пусковой
применение	В схемах асинхронных электродвигателей	В схемах асинхронных электродвигателей
тип подключения	Последовательно со вспомогательной обмоткой электродвигателя	Параллельно рабочему конденсатору
в качестве	Является фазосмещающим элементом	Является фазосмещающим элементом
назначение	Позволяет получить круговое вращающееся магнитное поле, необходимое для работы электродвигателя	Позволяет получить магнитное поле, необходимое для повышения пускового момента электродвигателя
время включения	В процессе работы электродвигателя	В момент пуска электродвигателя

Существуют две основные области применения конденсаторов для асинхронных электродвигателей.

1) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть

В случае, когда трехфазный электродвигатель необходимо подключить к однофазной сети, существует два возможных варианта подключения: «звезда» или «треугольник», причем наиболее предпочтительным во многих случаях является вариант «треугольник».

Приблизительный расчет для данного типа соединения производится по следующей формуле:

Сраб.=k*Iф/Uсети

где:

k – коэффициент, зависящий от соединения обмоток.

Для схемы соединения «Звезда» – k=2800

Для схемы соединения «Треугольник» – k=4800

Iф – номинальный фазный ток электродвигателя, А.

Uсети – напряжение однофазной сети, В.

Для определения пусковой емкости Сп. исходят из пускового момента. В случае если пуск двигателя происходит без нагрузки, пусковая емкость не требуется.

Для получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп.=(2.5-3) Ср.

Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети.

Схема подключения

Рис 1. Схема включения в однофазную сеть трехфазного асинхронного двигателя с обмотками статора, соединенными по схеме «звезда» (а) или «треугольник» (б):

B₁ Переключатель направления
вращения (реверс)
В₂ — Выключатель пусковой емкости;
С_р — рабочий конденсатор;
C_п — пусковой конденсатор;
АД — асинхронный электродвигатель.

2) Асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске конденсаторного асинхронного двигателя оба конденсатора включены, а после его разгона один из конденсаторов отключают. Это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске.

Схема подключения

Рис 2. Схема (а) и векторная диаграмма конденсаторного асинхронного двигателя:

U, U_Б, U_C — напряжения;
I_A, I_Б — токи;
А и Б — обмотки статора;
В — центробежный выключатель
для отключения С₁ после разгона двигателя;
C₁ и C₂ — конденсаторы.

Конденсаторный асинхронный электродвигатель по пусковым и рабочим характеристикам близок к трехфазному асинхронному двигателю.

Конденсатор с 4 выводами как подключить

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Подключение электродвигателя 380В на 220В

Подключение конденсатора

Как подключить однофазный электродвигатель на 220 вольт

Как подключить 3х фазный двигатель на 220

мощный трехфазный двигатель (3-4 кВТ) в однофазной сети

Проверка и замена пускового конденсатора

Как подключить однофазный двигатель

Электрический конденсатор

Как подключить однофазный электродвигатель на 220 вольт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение электродвигателя от старой стиральной машинки через конденсатор.

Подключение электродвигателя 380В на 220В

В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля. Такое поле легко создается при наличии трехфазной сети. В этом случае в статоре двигателя достаточно расположить три обмотки, размещенные под углом градусов друг от друга и подключить к ним соответствующее напряжение.

И круговое вращающееся поле начнет вращать статор. Однако бытовые приборы обычно используются в домах, в которых чаще всего имеется только однофазная электрическая сеть. В этом случае обычно применяются однофазные двигатели асинхронного типа.

Если на статоре двигателя поместить одну обмотку, то при протекании переменного синусоидального тока в ней образуется пульсирующее магнитное поле. Но это поле не сможет заставить ротор вращаться. Чтобы запустить двигатель надо:.

В зависимости от способа подключения конденсатора к двигателю различают такие схемы с:. В этом случае конденсатор и пусковая обмотка включаются только на момент старта двигателя. Это связано со свойством продолжения агрегатом своего вращения даже после отключения дополнительной обмотки. Для такого включения чаще всего используется кнопка или реле.

Поскольку пуск однофазного двигателя с конденсатором происходит довольно быстро, то дополнительная обмотка работает небольшое время. Это позволяет для экономии выполнять ее из провода с меньшим сечением, нежели основная обмотка.

Для предупреждения перегрева дополнительной обмотки в схему часто добавляют центробежный выключатель или термореле. Эти устройства отключают её при наборе двигателем определенной скорости или при сильном нагреве. Принцип действия магнитного пускателя основан на возникновении магнитного поля при прохождении электричества через втягивающую катушку. Подробнее об управлении двигателем с реверсированием и без читайте в отдельной статье. Более хорошие рабочие характеристики можно получить при использовании схемы с рабочим конденсатором.

В этой схеме конденсатор после запуска двигателя не отключается. Правильным подбором конденсатора для однофазного двигателя можно компенсировать искажение поля и повысить КПД агрегата. Но для такой схемы ухудшаются пусковые характеристики. Необходимо также учитывать, что выбор величины емкости конденсатора для однофазного двигателя производится под определенный ток нагрузки.

При изменении тока относительно расчетного значения поле будет переходить от круговой к эллиптической форме и характеристики агрегата ухудшатся. В принципе, для обеспечения хороших характеристик необходимо при изменении нагрузки двигателя менять величину емкости конденсатора.

Но это может слишком усложнить схему включения. Компромиссным решением является выбор схемы с пусковым и рабочим конденсаторами. Для такой схемы рабочие и пусковые характеристики будут средними по сравнению с рассмотренными ранее схемами.

В общем, если при подключении однофазного двигателя через конденсатор требуется большой пусковой момент, то выбирается схема с пусковым элементом, а при отсутствии такой необходимости — с рабочим.

Перед подключением к двигателю можно проверить конденсатор мультиметром на работоспособность. При выборе схемы у пользователя всегда есть возможность выбрать именно ту схему, которая ему подходит.

Обычно все выводы обмоток и выводы конденсаторов выведены в клеммную коробку двигателя. Наличие трехжильной проводки в частном доме предполагает использование системы заземления , которую можно сделать своими руками. Как заменить электропроводку в квартире по типовым схемам, можно узнать здесь. При необходимости модернизировать схему или самостоятельно сделать расчет конденсатора для однофазного двигателя можно, исходя из того, что на каждый киловатт мощности агрегата требуется емкость в 0,7 — 0,8 мкФ для рабочего типа и в два с половиной раза большая емкость для пускового.

При выборе конденсатора необходимо учитывать, что пусковой должен иметь рабочее напряжение не меньше В. Это связано с тем, что при пуске и остановке двигателя в электрической цепи из-за наличия ЭДС самоиндукции возникает всплеск напряжения, достигающий В.

Центробежый насос. Как я понял после его разборки,установлен только рабочий конденсатор. Неисправность в следующем-после запуска 30 сек происходит что-то вроде КЗ и выбивает дифф автомат в доме.

Или же это обмотке конец? Есть другой конденсатор но меньший по фарадам. Нужен 20, а есть 15 Можно ли его попробовать? Зарание спасибо. У меня тоже двигатель газонокосилки не запускается. Побывал в воде. Хорошо просушил. При включении гудит но не вращается. Подтолкну ротор-начинает вращаться. Конденсатор нормальный, заменял. Что может быть? Прикольное видео, помогает реально. У меня газонокосилка накрылась, там два вывода на разетку через вкл и два на конденсатор.

Только не знаю какие куда и какой конденсатор, по ёмкостям, надо ставить. У меня 1 вопрос нужна формула расчета узнать емкость конденсатора на эл.

Спасибо за науку!!! Думаю что то же касается и однофазных двигателей на автоматические водонапорные установки!!! Перестал запускаться двигатель, рабочий конденсатор стал издавать запах пластмассы похожий на краску!!! Снял и проверил, соответствует рабочим характеристикам!!! Клемы не короткозамкнутые!!! Емкость соответствует заявленной!!!

В розетке зарядил, разряд что надо!!! Но запах опять стал проявляться!!! Куплю новый на 16 mF и V. Думаю что если его поставлю , то проблем с запуском больше не будет!!! Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Да, добавьте меня в свой список рассылки. Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев. Содержание 1 Почему применяют запуск однофазного двигателя через конденсатор?

Есть несколько вариантов подключения асинхронных двигателей под рабочее напряжение. Соединение звездой и треугольником а также комбинированный способ имеют свои преимущества и недостатки. Выбранный метод включения влияет на пусковые характеристики агрегата и его рабочую мощность. Чтобы установить скрытую проводку в деревянном доме , необходимо кроме обладания определенными знаниями оценить все плюсы и минусы данного вида энергоснабжения помещений.

Поделиться: Facebook. Андрей says:. Сергей says:. ИВАН says:. Валерий says:. Расул says:. Дима says:. Ирик says:. Роман says:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.

Подключение конденсатора

У нас представлены не только моторные конденсаторы. Особым спросом пользуются трёхконтактные конденсаторы для на сплит системы управления кондиционера. Цена на конденсаторы внешнего блока Samsung и LG вас обрадует, особенно когда в летнюю погоду вышел из строя любимый кондиционер. Для подключения и замены конденсатор на компрессоре кондиционера есть в наличии на складе ООО Электро Плюс в Украине, будем рады сотрудничеству.

Для этих целей выводы конденсаторов располагают по длинной стороне ( рис.1). На рис.4 представлены результаты сравнения одного и десяти.

Как подключить однофазный электродвигатель на 220 вольт

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами из-за намотки. Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь происходит зарядка или перезарядка конденсатора , по окончании переходного процесса ток через конденсатор не течёт, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения.

Как подключить 3х фазный двигатель на 220

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

мощный трехфазный двигатель (3-4 кВТ) в однофазной сети

Забыли пароль? Изменен п. Расшифровка и пояснения – тут. Автор: kostiav , 11 марта в Электропривод. Имеется двигатель Ватт, В асинхронный. Из него выходят 4 провода: 2 красных и 2 чёрных.

Проверка и замена пускового конденсатора

В домашнем хозяйстве или гараже иногда требуется подключить к однофазной проводке на Вольт электрический двигатель, рассчитанный на работу от 3-х фазной сети. Но так стоит делать только, если нет возможности подключения к трех фазной электросети, потому что в ней сразу создается вращающееся магнитное поле, необходимое для создания условий вращения ротора в статоре. К тому же достигается в этом режиме максимальная эффективность и мощность работы электродвигателя. При подключении к бытовой однофазной электросети подключайте три обмотки по схеме треугольника, что бы добиться наибольшей выходной мощности электромотора максимум 70 процентов по сравнению с 3 фазным подключением. При однофазном подключении на 2 выхода подключается фаза и ноль, а отсутствие третьей фазы компенсируется конденсатором. Направление вращения электродвигателя зависит от того, как подключить третий контакт через конденсатор- к фазе или к нулю. Для того что бы подключить маломощные электродвигатели до 1.

CBB Гибкие выводы Как подключить рабочий конденсатор к электродвигателю Исходные данные: имеем асинхронный электродвигатель – 4 кВт; схема соединения обмоток –Δ / Y напряжение U – / В; ток I – 8 / 13,9.

Как подключить однофазный двигатель

Для подключения к сети Вольт выводы двигателя соединяются треугольником и добавляются рабочий и пусковой конденсаторы напряжением не менее Вольт каждый. Пусковой конденсатор может иметь емкость мкф, можно обойтись без него, если двигатель надежно запускается с одним рабочим конденсатором. Для запуска двигателя надо нажать кнопку ПНВС и не отпускать секунд, двигатель за это время должен разогнаться до максимальной скорости, затем отпустить кнопку. Если за 5 секунд двигатель не запустился, необходимо, нажав красную кнопку, отключить двигатель и выяснить, почему он не запустился.

Электрический конденсатор

ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы Эпкос серии B32322

При подключении асинхронного трехфазного электродвигателя на В в однофазную сеть на В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов – рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи. На картинке внизу статьи вы увидите обе эти схемы подключения. Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз – рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле.

Нередки случаи, когда необходимо подключить электродвигатель к сети вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования.

Как подключить однофазный электродвигатель на 220 вольт

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора -характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой нано, микро и т. Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры. Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:.

Подписавшись, Вы будете оперативно получать новости Электротехнической отрасли, кабельных заводов, наличие на складе, спецпредложения. Ваш город – Москва? Подписка на рассылку. В одной из предыдущих статей мы рассматривали подключение трехфазного двигателя.

Как подключить рабочий конденсатор к двигателю Качественная проводка 101

Как подключить рабочий конденсатор к двигателю | Вентиляторы и Конденсаторы — Иногда, когда двигатель вентилятора вентилятора или конденсатора выходит из строя, у техника или даже у мастера возникают проблемы с подключением нового двигателя и конденсатора. Большинство двигателей поставляются с четкими инструкциями или электрической схемой сбоку. Тем не менее, некоторые люди все еще борются с проводкой части двигателя к конденсатору.

Кроме того, важно сделать это правильно, чтобы предотвратить проблемы, включая возгорание нового двигателя или даже короткое замыкание в проводке и плавление провода. Кроме того, двигатель PSC будет работать без конденсатора. Тем не менее, он будет работать при более высоких температурах, потребляя больше силы тока, чем рассчитано. Здесь мы проиллюстрируем правильное подключение двигателя к рабочему конденсатору.

Как подключить рабочий конденсатор к электродвигателю вентилятора и проводке конденсатора HVAC

Приведенная выше иллюстрация не охватывает все типы проводки двигателя, доступные на рынке. Тем не менее, схема двигателя и конденсатора представляет подавляющее большинство двигателей и проводки конденсаторов, доступных для широкой публики. Кроме того, мы рекомендуем вам внимательно прочитать инструкции, прилагаемые к новому двигателю или конденсатору, чтобы убедиться, что вы все сделали правильно. Получите как можно больше информации, особенно если вы никогда не делали этого раньше. Кроме того, не уверен, кто это сказал, но звучит так: «Те, кто не может планировать, могут планировать неудачу». Наконец, это особенно верно при подключении проводов, особенно если у вас нет опыта в этом.

Существует несколько факторов для однофазных двигателей, используемых в системах ОВКВ, которые следует учитывать при замене двигателя конденсатора или вентилятора. И некоторые факторы, которые необходимо учитывать при замене конденсатора для двигателя HVAC. Мы освещаем эти факторы в статьях, на которые есть ссылки. Обратите внимание на эти факторы, чтобы убедиться, что все сделано правильно, особенно при подключении нового рабочего конденсатора к заменяемому или существующему двигателю PSC HVAC для конденсатора или вентилятора.

Как подключить рабочий конденсатор к двигателю | Некоторые коэффициенты подключения конденсаторов и двигателей включают:

Номинальное напряжение двигателя
Номинальная сила тока двигателя
Номинальная мощность двигателя в лошадиных силах
Направление вращения двигателя
Использование корпуса двигателя
Номинал конденсатора MFD
Номинальное напряжение на конденсаторе

Кроме того, некоторые двигатели имеют более одной скорости и должны быть правильно подключены для достижения надлежащей скорости для настроек управления.

Примером этого является многоскоростной двигатель в системе HVAC, который обычно работает медленнее для нагрева и быстрее для охлаждения. Для этого есть важные причины, которые могут повлиять на комфорт, создаваемый прибором. Это также может повлиять на эффективность прибора, поэтому важно сделать это правильно.

Кроме того, мое первое практическое правило при замене любой детали — попытаться получить точную запасную часть. С двигателями и конденсаторами это не всегда возможно. В этом случае вам необходимо как можно ближе подогнать его к существующей детали, чтобы убедиться, что он работает правильно и в соответствии с проектом.

Вентиляторы и конденсаторы – методы подключения, инструменты и материалы | Как подключить рабочий конденсатор к двигателю

Вы также должны убедиться, что используете надлежащие методы подключения и выполняете надежные соединения. Для этого вам потребуются соответствующие инструменты, провода и электроустановочные изделия. Это включает в себя разъемы, которые будут соединять провод с проводом и провод с клеммой. Гнездовые клеммные соединители могут понадобиться для правильного подключения к конденсатору от двигателя.

Важно обеспечить правильное соединение провода с разъемом и плотное соединение разъема с конденсатором. Наконец, отсутствие хорошего соединения может привести к неудачному соединению, что может привести к возгоранию двигателя.

Как подключить рабочий конденсатор к двигателю | Вентиляторы и конденсаторы — схема подключения электродвигателя конденсатора

Схема подключения одинарного конденсатора

На рисунке воспроизведен двигатель Fasco, который я вчера подключил для клиента. Это не требует пояснений. Единственное, чего не хватает на этом графике, это проводка вращения двигателя, которая представляет собой желто-фиолетовый провод, который меняет направление вращения двигателя в зависимости от того, какое направление требуется.

Некоторые по часовой стрелке, а некоторые против часовой стрелки. Стандартные двигатели PSC обычно настраиваются для любого направления, которое вы выберете. Наконец, это зависит от направления вращения двигателя.

Подключение рабочего конденсатора кондиционера по сравнению с рабочим конденсатором теплового насоса | Как подключить рабочий конденсатор к двигателю

Кроме того, кондиционеры и тепловые насосы имеют определенные отличия. Конденсатор кондиционера обычно работает только летом. При этом конденсатор теплового насоса будет работать и летом, и зимой. Двигатели вентиляторов конденсатора в обоих случаях практически одинаковы, за исключением того, как они управляются.

Это означает, что в конденсаторе они будут подключены по-разному. Проводка двигателя вентилятора конденсатора переменного тока, скорее всего, будет иметь черный провод (отмеченный на электрической схеме), который идет непосредственно к контактору компрессора.

Кроме того, двигатель вентилятора конденсатора теплового насоса не будет работать. Электропроводка двигателя вентилятора конденсатора теплового насоса будет немного отличаться. Черный провод (отмеченный на электрической схеме), скорее всего, будет подключен к плате управления. Эта плата управления является платой управления оттаиванием. Он также управляет двигателем вентилятора конденсатора в тепловом насосе.

Когда тепловой насос переходит в цикл оттаивания, двигатель вентилятора конденсатора теплового насоса выключается. Это улучшает и ускоряет цикл оттаивания. Кроме того, убедитесь, что вы следуете схеме подключения теплового насоса, чтобы правильно подключить новый двигатель вентилятора конденсатора.

Как подключить рабочий конденсатор к двигателю | Вентиляторы и конденсаторы – Заключение

Пожалуйста, прочитайте инструкции для нового двигателя и как подключить рабочий конденсатор к двигателю. Кроме того, я отвечал на звонки, когда домовладелец ошибался, потому что не читал простых инструкций. В итоге это стоило больше, чем если бы они позвонили мне в первую очередь.

Конечно, я делаю это все время и, вероятно, могу подключить конденсатор к мотору во сне. Однако, когда я сталкиваюсь с чем-то новым, с чем у меня нет опыта, я делаю паузу, чтобы прочитать инструкции, поэтому я все делаю правильно. Кроме того, при подключении конденсатора к двигателю вашей системы HVAC это хороший совет. Удачи!!!

Наконец, другие ресурсы, которые помогут вам с конденсаторами и двигателями HVAC:

Run & Start Compacitors для моторов HVAC
Start Compacitors для Compressors
Употребление в области кондиционирования
2
2221222122 Compressorors
21212222122 Compressorors
212221222122 Compressorors
221222122 Compressorors Compressorors
221222122 Compressorors Compressorors
2121222122 Compressors Wordshors Compressorors
Двигатели вентиляторов вентиляционных установок
Техническое обслуживание и ремонт кондиционеров — Двигатели ОВКВ

Как подключить рабочий конденсатор к двигателю | Воздуходувки и конденсаторы

Как подключить конденсатор к двигателю переменного тока

12 августа 2022 г.

За прошедшие годы электродвигатели сильно изменились. В наши дни на рынке можно найти сотни дизайнов, но это не значит, что один двигатель справится со своей задачей. Многие приложения требуют добавления в схему периферии управления или аксессуаров, чтобы система электродвигателя могла справиться с приложением.

В список принадлежностей, необходимых для безопасной и эффективной работы электродвигателя, входят пусковые и рабочие конденсаторы. Мы рассмотрим, как подключить конденсатор к двигателю переменного тока, объяснив, что такое пусковые и рабочие конденсаторы и как их заменить ниже.

Что такое конденсатор?

Конденсатор — это электрическое устройство, добавляемое в электрическую цепь для уменьшения проблем с питанием. Конденсаторы удерживают электрический заряд, который может быть использован устройством, питаемым от цепи, по мере необходимости.

В этой статье мы рассмотрим два основных типа конденсаторов, используемых в электродвигателях.

Пусковой конденсатор удерживает заряд, который помогает двигателю при запуске, создавая дополнительный крутящий момент, чтобы двигатель мог поворачивать нагрузку от стоять на месте. Пусковые конденсаторы подключаются к цепи вспомогательной обмотки двигателя и отключаются от цепи основной обмотки центробежным выключателем после достижения двигателем заданной скорости (обычно 75% от номинальной скорости).

Для получения дополнительной информации обратитесь к электрической схеме далее в этой статье.

Рабочий конденсатор подключен к основной цепи катушки и никогда не отключается от цепи. Рабочий конденсатор удерживает заряд, чтобы помочь уменьшить проблемы с питанием во время работы двигателя. Они помогают сгладить поток мощности и повысить производительность и эффективность двигателя.

Для каких типов двигателей нужны конденсаторы?

Пусковые и рабочие конденсаторы электродвигателей используются с однофазными асинхронными двигателями переменного тока. Чаще всего вы найдете эти двигатели в бытовой технике:

Vacuum cleaners
Dishwashers
Washing machines and dryers
Air conditioning systems
Hot tub pumps
Powered gates
Compressors

How AC Single-Phase Induction Motors Work

AC single-phase электродвигатели имеют две цепи обмоток, основную обмотку и вспомогательную/пусковую обмотку. Две обмотки соединены последовательно центробежным выключателем, который после запуска отключает вспомогательную обмотку от основной. См. схему ниже.

Рисунок 1 взят с https://www.tedss.com/LearnMore/Motor-Start-Run-Capacitors

При запуске пусковой конденсатор посылает заряд через вспомогательную обмотку; этот заряд не совпадает по фазе с основной обмоткой, создавая вращающееся магнитное поле для крутящего момента ротора. Пусковой конденсатор обеспечивает достаточный крутящий момент, чтобы запустить двигатель под нагрузкой и быстро разогнать его до нужной скорости. Как только двигатель достигает заданной скорости, центробежный переключатель отключает вспомогательную обмотку от основной обмотки. Двигатель продолжает получать питание от цепи основной обмотки.

Замена пусковых и рабочих конденсаторов

Прежде чем мы начнем, мы хотели бы отметить, что все электрические работы должны выполняться сертифицированным электриком. Наем сертифицированного электрика может помочь спасти вас и ваш бизнес от повреждений вашего оборудования или, что еще хуже, физического вреда человеку. eMotors Direct не несет ответственности за любой ущерб или травмы, которые могут возникнуть в результате этих указаний.

Вот пошаговая инструкция по замене конденсаторов. Это объяснение будет работать как для пусковых, так и для рабочих конденсаторов.

Сначала отключите питание системы.
Найдите и разрядите конденсатор.
1. Вы можете разрядить конденсатор, поместив изолированную отвертку на клеммы.
Теперь вам нужно убедиться, что номиналы новых конденсаторов соответствуют заменяемым.
Пометьте провода, а еще лучше сделайте фото, чтобы убедиться, что вы правильно подключили новый конденсатор.
Установите новый конденсатор так же, как и старый конденсатор.
Наконец, возобновите подачу питания на систему и проверьте двигатель.

Краткое описание

Для обеспечения безопасной и эффективной работы многих систем электродвигателей требуются периферийные аксессуары. В случае однофазных асинхронных двигателей переменного тока этим аксессуаром является конденсатор. Пусковые и рабочие конденсаторы удерживают электрический заряд, чтобы обеспечить дополнительный крутящий момент при запуске и сгладить ток во время работы, чтобы двигатель работал эффективно и без повреждений.

Есть вопросы? Свяжитесь с нашими экспертами.

Свяжитесь с нашей командой экспертов по электронной почте или телефону.

1-800-890-7593
[email protected]

Tags:

#controls
#efficiency
#electricity
#voltage
#capacitor

Questions? Свяжитесь с нами

Статьи по теме

Как заменить конденсатор в потолочном вентиляторе? 3 пути

Если вы когда-либо сталкивались с проблемой с потолочным вентилятором, такой как гудящий шум, низкая скорость, не работает вентилятор или комплект вентилятора работает, но вентилятор останавливается даже при правильном питании, то вы находитесь на правильном форуме как один из наиболее частая причина – неисправный или перегоревший конденсатор вместо неисправных внутренних обмоток, отказ блока питания или заедание подшипников. Вы можете проверить и протестировать конденсатор 6 способами, если он неисправен или исправен.

Проще говоря, в потолочном вентиляторе есть однофазный (асинхронный) двигатель, где нам нужен пусковой конденсатор для разделения фазового угла между пусковой и рабочей обмотками для создания магнитного поля. Конденсатор просто делает это, поскольку он обеспечивает опережающий фазовый сдвиг на 90° (поскольку некоторый ток протекает через стартерную обмотку). Таким образом, напряжения на пусковой и рабочей обмотках имеют разность фаз, что обеспечивает вращающееся магнитное поле, приводящее к вращению ротора двигателя.

Как упоминалось выше и показано на рисунке ниже, в двигателе потолочного вентилятора есть две обмотки, известные как основная обмотка (рабочая) и вспомогательная (пусковая) обмотка. Нам нужно последовательно подключить конденсатор к пусковой обмотке (вспомогательной). Нейтраль должна быть соединена с нейтралью. Не забудьте подключить заземляющий провод к соответствующему заземлению и заземлению.

Сообщение по теме: Какова роль конденсатора в потолочном вентиляторе?

Примечание: Цвета проводки в этом руководстве приведены только для иллюстрации и разъяснения, т. е. эти цвета, используемые в этом руководстве, предназначены только для справки и не обязательно отражают региональные различия. См. примечания внизу для цветовых кодов проводки США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать разные цвета проводов, таким образом следуйте региональной цветовой кодировке или ознакомьтесь с руководством пользователя для получения четкого объяснения. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти схемы предназначены только для справки. Риск использования данного руководства лежит на установщике. We Electrical Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочитайте меры предосторожности в конце этого руководства.

Теперь, если у нас неисправный конденсатор, мы можем заменить его тремя различными способами, как показано ниже.

Замена неисправного конденсатора в потолочном вентиляторе.
Подключение пускового конденсатора к потолочному вентилятору.
Подключение конденсатора 3-в-1 с потолочным вентилятором, переключателем реверса и цепочкой.

Запись по теме: Как определить размер и количество потолочных вентиляторов в комнате?

Содержание

Замена неисправного конденсатора в потолочном вентиляторе

Предположим, что простой вентилятор без комплекта освещения необходимо заменить новым рабочим конденсатором того же номинала, следуйте приведенным ниже инструкциям:

Прежде всего, выключите главный автоматический выключатель в домашнем распределительном щите, чтобы отключить электропитание.
Теперь удалите неисправный конденсатор, перерезав провода, подключенные к неисправному конденсатору.
Замените новый конденсатор, подключив красный (под напряжением) провод (от потолочного вентилятора) к первому выводу конденсатора, а синий провод — ко второму выводу конденсатора.
Соедините красный и синий провода, наденьте гайку для провода и электрический кран и вставьте его в разъем провода, как показано на рис. ниже.
Подключить черный (нейтральный) от потолочного вентилятора ко второму гнезду разъема проводов.
Теперь подключите фазу и нейтраль к источнику питания. Включите главный выключатель, чтобы проверить потолочный вентилятор.

Полезно знать: Не подключайте конденсатор к нейтральному проводу, т.е. подключайте конденсатор только к красному и черному (или синему и черному, что зависит от производителя и руководства пользователя), в противном случае, вместо против часовой стрелки направлении, вентилятор начнет вращаться в обратном направлении, то есть в обратном направлении (по часовой стрелке).

Связанный пост:

Установка однофазной электропроводки в доме — NEC и IEC
Установка трехфазной электропроводки в доме – НЭК и МЭК

Подключение пускового конденсатора к потолочному вентилятору

Если у вас возникла проблема с пусковым конденсатором потолочного вентилятора, выполните следующие действия, чтобы установить и подключить новый конденсатор.

Отключить основной источник питания, выключив автоматический выключатель в DB.
Удалите перегоревший/вышедший из строя конденсатор из вентилятора, перерезав соответствующие провода.
Подсоедините красный провод к первой клемме нового конденсатора, а вторую клемму соедините с синим проводом с помощью гайки (не забудьте также использовать электрический кран) и подключите к первому гнезду разъема провода, как показано на рис. инжир.
Теперь последовательно подключите красный (под напряжением) провод от разъема к регулятору скорости вращения вентилятора или выключателю диммера вентилятора и SPST (однополюсному проходному или одностороннему переключателю).
Подсоедините провод заземления и нейтраль от вентилятора к проводам заземления и нейтрали от главного распределительного щита.
Включите главный выключатель, чтобы проверить правильность работы вентилятора.

Похожие сообщения:

Установка однофазной электропроводки в многоэтажном здании
Монтаж трехфазной электропроводки в многоэтажном здании

Подключение 3-в-1 Потолочный вентилятор Конденсатор с реверсивным переключателем и вытяжной цепью

Этот метод немного сложен из-за разных проводов в конденсаторе 3-в-1, и необходимо соблюдать цвет проводки коды, используемые на электрической схеме (цветовые коды проводки NEC и IEC приведены ниже). Чтобы заменить и заменить конденсатор «три в одном» с потолочным вентилятором со встроенным комплектом освещения и реверсивным переключателем, следуйте приведенным ниже инструкциям.

В первую очередь, выключатель главного выключателя в бытовом блоке питания, чтобы отключить основное питание.
Подсоедините зелено-желтый провод заземления к системе заземления дома
Теперь удалите ранее установленный конденсатор в потолочном вентиляторе, перерезав красный и серый провода.
Проделайте то же самое с цепным выключателем, т.е. отсоедините (серый, коричневый, фиолетовый и черный) провода от конденсатора к цепному выключателю и переключателю реверса потолочного вентилятора.
Теперь подключите новый конденсатор 3-в-1, соединив серый провод с гнездом 1 в цепном переключателе, а второй серый провод от конденсатора к средней клемме переключателя реверса.
Подсоедините коричневый и фиолетовый провода к гнезду 2 и гнезду 3 соответственно в цепном переключателе.
Подсоедините оранжевый и розовый провода от вентилятора к гнезду переключателя реверса 1 и 3, как показано на рис.
Подключите белый провод как нейтральный от основной платы к вентилятору, среднему слоту переключателя реверса и комплекту освещения.
Подсоедините черный провод под напряжением (фазный или линейный) к разъему L цепного выключателя. Дополнительное присоединение через гайку к синему проводу от вентилятора к комплекту встроенной подсветки, как показано на рис.
Теперь включите главный распределительный щит, чтобы проверить потолочный вентилятор с помощью переключателя реверса (который используется для изменения направления вращения вентилятора), цепного переключателя для различных скоростей и управления ВКЛ/ВЫКЛ.

По теме: Как управлять одной лампой из двух или трех мест?

Цветовые коды проводки NEC и IEC:

Связанный пост: Как подключить автоматический и ручной переключатели/автоматы (1 и 3 фазы)

Общие меры безопасности

Электричество – наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
Используйте кабель соответствующего размера с помощью этого простого метода расчета ( Как определить подходящий размер кабеля для установки электропроводки)
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по замене конденсатора потолочного вентилятора мы показали три метода замены и замены неисправного конденсатора потолочного вентилятора и добавим больше руководств по подключению в будущем. Если вы знаете конкретный способ сделать это, сообщите нам об этом в поле для комментариев ниже.

Похожие сообщения:

Схемы и инструкции по монтажу электропроводки
Как подключить распределительный щит с УЗО
Как подключить портативный генератор к домашней системе электроснабжения
Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
Как управлять одной лампой из двух или трех мест?
Ручная и автоматическая схема подключения ИБП/инвертора с переключателем

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как проверить рабочий конденсатор с помощью мультиметра

Каталог

Введение

Ⅰ Что такое рабочий конденсатор?

1. 1 Характеристики рабочего конденсатора

1.2 Функция рабочего конденсатора

Ⅱ Конденсаторы двигателя

2.1 Что делает конденсатор двигателя?

Ⅲ Как работает рабочий конденсатор?

Ⅳ Как долго служат рабочие конденсаторы?

Ⅴ Как узнать, что ваш рабочий конденсатор неисправен?

Ⅵ Как проверить рабочий конденсатор с помощью мультиметра

Ⅶ Пусковые конденсаторы и рабочие конденсаторы

7.1 Взаимозаменяемы ли пусковой и рабочий конденсаторы?

ⅷ Двойной пробег против конденсаторов RUN

ⅸ FAQ

Введение
A
ВВЕДЕНИЕ
Введение 9000
A
. улучшить крутящий момент и КПД двигателя. Он имеет значительно более низкую частоту отказов, чем пусковой конденсатор, поскольку он предназначен для непрерывной работы.
Ⅰ Что такое рабочий конденсатор ?
A r un Конденсатор — это компактное цилиндрическое устройство, которое подает и сохраняет энергию внутри вашего кондиционера. Он способен накапливать энергию в виде электрического заряда.
Схема подключения пускового конденсатора
Технические характеристики из Рабочий конденсатор
Самый рабочий конденсатор используются номинальные емкости 2,5–100 мкФ (микрофарад) и напряжения 370 или 440 В переменного тока. Они также обычно рассчитаны на 50 и 60 Гц. Корпуса обычно круглые или овальные, со стальным или алюминиевым корпусом и крышкой. Терминалы обычно представляют собой 14-дюймовые вставные клеммы с 2-4 клеммами на соединительный штырь.
Напряжение: выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если у вас есть конденсатор на 370 вольт, подойдет либо конденсатор на 370, либо 440 вольт, хотя конденсатор на 440 вольт прослужит дольше. А 9Рабочий конденсатор 0003 будет иметь обозначенное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.
Емкость: Выберите конденсатор с тем же значением емкости (измеряется в MFD, мкФ или микрофарадах), что и исходный конденсатор. Не отклоняйтесь от первоначального значения, так как оно определяет рабочие характеристики двигателя.
Гц: выберите конденсатор с той же номинальной частотой Гц, что и исходный. Почти все tun-конденсаторы будут иметь маркировку 50/60.
Чемодан круглый или овальный? Хотя круглые конденсаторы являются наиболее распространенными, во многих двигателях до сих пор используются овальные конденсаторы. По электрике разницы нет. Тут вопрос только в пригодности. Стиль корпуса не имеет значения, если пространство в монтажной коробке не ограничено.
Общий размер: Как и в случае с корпусом, общий размер не имеет электрического значения. Выберите конденсатор, который поместится в доступном пространстве.
Конструкция клемм: большинство конструкций клемм рабочих конденсаторов содержат 1–4 14-дюймовых нажимных язычка с 3 или 4 язычками. Просто убедитесь, что у вас достаточно язычков на соединительный штырь, чтобы все соединить.
Функция рабочего конденсатора
После запуска системы рабочий конденсатор берет на себя управление и обеспечивает дополнительную мощность, необходимую для работы кондиционера в течение продолжительных периодов времени. Когда кондиционер включается, оба конденсатора генерируют и сохраняют энергию для следующего цикла. Многие системы кондиционирования воздуха и тепловые насосы включают в себя устройство с двумя конденсаторами, которое соединяет пусковой и рабочий конденсаторы с двигателями компрессора и вентилятора.
Ⅱ Конденсаторы работы двигателя
Двигатель Рабочий конденсатор сохраняют заряд и остаются активными во время работы двигателя. Они улучшают рабочие характеристики двигателя, постоянно обеспечивая дополнительный крутящий момент, тогда как пусковые конденсаторы удаляются из цепи после того, как двигатель достигает своей рабочей скорости. При замене рабочего конденсатора очень важно, чтобы он соответствовал форме (круглой, овальной или прямоугольной), а также номиналу оригинального конденсатора в микрофарадах, напряжению и размерам. Рабочие конденсаторы чаще всего используются в устройствах со средним и высоким крутящим моментом, таких как кондиционеры, приводы шнеков, компрессоры и конвейеры.
2.1 Что делает конденсатор двигателя?
Конденсаторы используются в однофазных двигателях для облегчения их запуска и экономии энергии.
Конденсаторы двигателей подразделяются на два типа:
Пусковые конденсаторы
Рабочие конденсаторы
Пусковой конденсатор используется для обеспечения дополнительного электрического толчка для запуска двигателя. Пусковой конденсатор используется в цепи двигателя только в течение нескольких секунд при первом включении.
Когда двигатель достигает полной скорости, пусковой конденсатор отключается и не используется до тех пор, пока двигатель не будет перезапущен. Если пусковой конденсатор выйдет из строя, двигатель не сможет запуститься.
Рабочий конденсатор — это энергосберегающее устройство, которое всегда присутствует в цепи двигателя.
При выходе из строя рабочего конденсатора двигатель может столкнуться с несколькими проблемами, в том числе с невозможностью запуска, перегревом и вибрацией.
Неисправный рабочий конденсатор лишает двигатель полного напряжения, необходимого для работы. Неисправный рабочий конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.
Ⅲ Как работает рабочий конденсатор?
Работа конденсатора заключается в выработке напряжения 240 вольт для запуска компрессора, двигателя вентилятора и вентилятора, когда ваш термостат дает сигнал кондиционеру охладить дом.
После того, как конденсатор запустит эти компоненты, ваш кондиционер может начать охлаждать наружный воздух и гонять его по всему дому. Конденсатор, подобно перезаряжаемой батарее, собирает и сохраняет энергию во время работы кондиционера. Когда вы включаете кондиционер, конденсатор высвобождает новую порцию энергии. Ваш кондиционер может иметь много конденсаторов, в зависимости от его модели.
Рабочий конденсатор , также известный как «конденсатор переменного тока», использует накопленную энергию для вращения или запуска двигателя вентилятора. Вентилятор не включится без рабочего конденсатора.
Пусковой конденсатор обеспечивает первую энергию, необходимую для загрузки системы. Поскольку запуск системы переменного тока требует большого крутящего момента, пусковой конденсатор будет иметь более высокую емкость, чем рабочий конденсатор. Двойной конденсатор подает электричество как на вентилятор, так и на компрессор, который представляет собой большой насос, установленный в наружном шкафу и обеспечивающий циркуляцию хладагента между внутренним испарителем и наружным конденсаторным блоком.
Ⅳ Как долго служат рабочие конденсаторы?
Большинство рабочих конденсаторов рассчитаны на десятилетний срок службы. При этом неисправные конденсаторы, скорее всего, являются наиболее распространенной причиной ремонта кондиционеров. Позволить ребрам вашего наружного змеевика стать настолько пыльными и перегруженными, что воздух не может циркулировать должным образом, что заставит компрессор работать с большей нагрузкой.
Ⅴ Как узнать, что ваш рабочий конденсатор неисправен?
Если вы заметили, что:
Ваш кондиционер больше не подает холодный воздух;
Ваш кондиционер больше не подает холодный воздух;
ваш кондиционер издает низкий гудящий звук, которого раньше не было; ваши энергетические затраты растут.
Ваш кондиционер иногда
….возможно, срок службы вашего рабочего конденсатора подходит к концу.
Ⅵ Как проверить рабочий конденсатор с помощью мультиметра
1. Использование функции измерения емкости на мультиметре
Включение мультиметра
Выберите функцию измерения емкости на циферблате. (См. примечание ниже.) В этом примере мы используем мультиметр Кляйна, и нам нужно нажимать кнопку выбора, пока не появится режим емкости.
Настройка емкости на мультиметре
2. Проверка секции вентилятора конденсатора конденсатора
Поместите один щуп мультиметра на C (общий)
Поместите другой щуп на FAN.
Чтение емкости двигателя вентилятора секции конденсатора
3. Через несколько секунд на мониторе должно появиться значение емкости.
Микрофарад должен быть в пределах 10% от указанного на этикетке спецификации при хорошем чтении.
4. Проверка секции вентилятора компрессора конденсатора
Поместите один щуп мультиметра на C (общий)
Поместите второй щуп на HERM. (HERM — это аббревиатура от hermetic, обозначающая герметичный компрессор.)
Чтение емкости секции компрессора конденсатора
Подождите несколько секунд, и вы должны увидеть значение емкости на дисплее. Хорошее чтение будет иметь микрофарад в пределах 10% от маркированной спецификации.
5. Использование функции сопротивления на мультиметре
Конденсатор также можно проверить, измерив сопротивление, что лучше всего делать с помощью аналогового измерителя. Цифровые измерители часто не показывают скачка сопротивления, который сигнализирует о исправном конденсаторе.
Включить счетчик.
Установите счетчик на Ом. (Напоминает знак омега)
6. Быстрое измерение сопротивления между клеммами
Подключите один щуп к C, а другой к FAN. Показание в омах на стрелке должно подскочить, а затем вернуться к бесконечности.
Поменяйте местами щупы и проверьте стрелку мультиметра на то же поведение.
Сделайте то же самое с C и HERM.
7. Измерьте сопротивление между клеммами и корпусом run Конденсатор
Поместите один щуп на C, а другой на внешнюю металлическую оболочку конденсатора. Если вы получаете показания, указывающие на непрерывность, конденсатор неисправен.
Повторите эту процедуру для клемм FAN и HERM.
Проверка конденсатора на замыкание от выводов к корпусу
8. Проверка рабочего конденсатора
Сдвоенные конденсаторы содержат три вывода: один общий (C), один вентилятор (F) и один герметичный (Herm) разъем для герметичного компрессора. Провода сетевого напряжения подключаются к еще двум клеммам на другом конце конденсатора.
Подсоедините один провод к общей клемме (C), а другой — к одной из двух других клемм, установив цифровой мультиметр на «Емкость». Счетчик должен отображать число, а не «OL», что означает короткое замыкание.
Вот видео, в котором более подробно объясняется, как проверить и заменить конденсатор.
Перед отсоединением проводов сделайте их небольшую цифровую фотографию, чтобы знать, куда их переустанавливать.
Ⅶ Пусковые конденсаторы и рабочие конденсаторы
Назначение пускового конденсатора — отставание тока в обмотке галереи во время пуска двигателя, и он отключается от цепи, когда маршрутизатор достигает заданной скорости.
Рабочий конденсатор можно использовать в качестве пускового конденсатора, но пусковой конденсатор нельзя использовать в качестве рабочего конденсатора. Высокое значение емкости необходимо, чтобы показать, что массив рабочих конденсаторов (два или более конденсатора соединены каскадом) может быть подключен для запуска двигателя или создания сильного крутящего момента на двигателе.
Как пусковой конденсатор, так и рабочий конденсатор являются конденсаторами двигателя, выполняющими отдельные функции при работе двигателя. Поскольку конструкция обоих конденсаторов одинакова, давайте сравним пусковой конденсатор с рабочим конденсатором.
Пусковой конденсатор
Рабочий конденсатор
Используются для запуска двигателя.
Они используются для обеспечения постоянного питания двигателя.
Малый рабочий цикл.
Длительный рабочий цикл.
Более высокая емкость (70-120 мкФ)
Нижнее значение емкости (7-70 мкФ)
Оставайтесь подключенным к цепи в течение короткого периода времени.
Оставайтесь подключенным к сети в течение длительного периода времени.
Пусковой конденсатор используется на этапе запуска двигателя и отключается от цепи, когда двигатель достигает заданной скорости, которая составляет 75 % от максимальной скорости двигателя.
Run Capacitor остается напрямую связанным со вспомогательной катушкой даже после того, как пусковой конденсатор отключен (или деактивирован) от схемы. 9Рабочий конденсатор 0003 остается постоянно заряженным, обеспечивая непрерывное (или непрерывное) питание двигателя.
7.1 Взаимозаменяемы ли пусковой и рабочий конденсаторы?
Рабочий конденсатор может использоваться в качестве пускового конденсатора в редких случаях, хотя доступные для них значения значительно ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать характеристикам исходного пускового конденсатора. Пусковой конденсатор никогда нельзя использовать в качестве рабочего конденсатора, поскольку он не может выдерживать непрерывный ток (всего пару секунд).
Узнайте о различиях между пусковыми и рабочими конденсаторами, посмотрев приведенную ниже видеоинструкцию.
Ⅷ Двойные рабочие конденсаторы по сравнению с рабочими конденсаторами
Единственное преимущество конструкции сдвоенных рабочих конденсаторов – это то, что они поставляются в крошечном контейнере с тремя соединениями. Кроме того, нет никакой разницы между рабочим и двойным рабочим конденсатором с. Если места для монтажа достаточно, можно заменить оригинальный двойной конденсатор двумя независимыми рабочими конденсаторами. Обычно они имеют разъемы «C» для «общих», соединения «H» или «Herm» для «герметичного компрессора» и соединения «F» для «вентилятора». Они также будут иметь два разных номинала конденсаторов для каждой части.
Ⅸ Часто задаваемые вопросы
1. Будет ли протечка конденсатора?
Электролитические конденсаторы могут лопнуть и пролить жидкость, если они повреждены или подвергаются высоким нагрузкам в течение длительного времени.
2. Повышают ли конденсаторы напряжение?
Нет. Хотя их можно использовать в цепях, повышающих напряжение, конденсатор сам по себе не увеличивает напряжение.
3. Можно ли заменить двойной рабочий конденсатор двумя одинарными рабочими конденсаторами?
A Dual Рабочий конденсатор представляет собой всего два одинарных конденсатора, размещенных в одном корпусе для экономии места. Если у вас достаточно места и вы не можете найти замену двойному колпачку, вы можете использовать два отдельных.
4. Имеет ли значение внешний вид корпуса конденсатора переменного тока?
Конструкция не влияет на производительность, если конденсатор высокого качества и правильно расположен. Однако круглые формы встречаются чаще, чем овальные.
5. Все ли системы HVAC нуждаются в конденсаторе для работы?
Хотя все однофазные двигатели имеют пусковой конденсатор, некоторые электродвигатели изготавливаются без него.
6. Почему пусковые конденсаторы имеют более высокие номинальные характеристики, чем рабочие конденсаторы, если рабочий конденсатор используется постоянно?
Пусковой конденсатор требует много энергии для обеспечения достаточного крутящего момента для запуска двигателей в системе переменного тока.
7. Что произойдет, если используется рабочий конденсатор неправильного размера?
Это вызовет ряд проблем и создаст ненужную нагрузку на двигатель, например перегрев или снижение скорости.
Лучшие продажи диода
Фото Часть Компания Описание Цены (долл. США)
Альтернативные модели
Часть Сравнить Производители Категория Описание
Заказ и качество
Изображение Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цены (долл. США)
Поделиться
Все, что вы хотели знать о конденсаторах
Что такое конденсатор, зачем он нужен в системе и как его проверить?
Прежде всего, конденсаторы устанавливаются только на однофазных двигателях и компрессорах В трехфазных двигателях и компрессорах конденсаторы не используются. Конденсатор — это устройство, способное накапливать и отдавать электрические 9Плата 0099. Есть 2 типа конденсаторов , конденсатор RUN и конденсатор START . Они используются в двигателях и компрессорах PSC (постоянный разделительный конденсатор), и CSR / CSCR (пусковой конденсатор). Для двигателей CSR/CSCR требуется потенциальное реле или пусковое реле, которое отключит пусковой конденсатор , как только двигатель «наберет скорость». Размер конденсаторов всегда должен выбираться в соответствии с рекомендуемой емкостью конденсатора производителя двигателя/компрессора.
Конденсатор RUN включен последовательно с пусковой обмоткой двигателя и все время остается в цепи. Они предназначены для отвода тепла, связанного с продолжительной работой двигателя. Вся цель конденсатора RUN состоит в том, чтобы привести пусковую обмотку обратно в фазу с рабочей обмоткой. Пусковая обмотка немного не совпадает по фазе с рабочей обмоткой, чтобы обеспечить пусковой крутящий момент для двигателя. Конденсатор RUN также обеспечивает «рабочий крутящий момент», когда двигатель запущен и работает.
Конденсатор START всегда используется с пусковым реле или потенциальным реле. Поскольку реле предназначено ТОЛЬКО для того, чтобы оставаться в цепи ТОЛЬКО во время запуска двигателя, реле необходимо для «выпадения» конденсатора из цепи. В отличие от конденсатора RUN, он НЕ предназначен для рассеивания тепла, связанного с пребыванием в цепи в течение длительного времени. Конденсатор START предназначен для увеличения фазового угла между пусковой и рабочей обмотками для создания БОЛЬШЕГО ПУСКОВОГО МОМЕНТА. Поскольку это изменяет фазовый угол, пусковое реле устанавливается таким образом, чтобы отключать его, когда двигатель «набирает скорость». Он также подключен последовательно с 9.0003 пуск обмотка.
Пусковые реле напряжения или «напряжения» используются с однофазными двигателями с конденсаторным пуском/работой от конденсатора, которым требуется относительно высокий пусковой момент. Их основная функция заключается в помощи при запуске двигателя.
Эти пусковые реле состоят из высокоомной катушки и набора нормально замкнутых контактов. Катушка подключается между клеммами 2 и 5, а контакты между клеммами 1 и 2.
Работа потенциальное пусковое реле основано на увеличении противоэлектродвижущей силы (противо-ЭДС) или компенсационном напряжении, которое генерируется на пусковой обмотке по мере увеличения скорости двигателя.
Большая металлическая масса ротора двигателя, вращающегося на высоких скоростях, создает эффект генерации напряжения. Эта генерируемая противо-ЭДС противодействует линейному напряжению и может быть измерена на пусковой обмотке. Обратная ЭДС обычно имеет более высокое напряжение, чем линейное напряжение, и может находиться в диапазоне 400 В. Все двигатели имеют разную величину противо-ЭДС.
Напряжение противо-ЭДС, генерируемое на пусковой обмотке, вызывает протекание небольшого тока в пусковой обмотке и в катушке потенциального реле, поскольку они находятся в одной цепи. Когда противо-ЭДС достигает достаточно высокого значения, называемого напряжением срабатывания, контакты между клеммами 1 и 2 размыкаются. Это выведет пусковой конденсатор из цепи. Напряжение срабатывания обычно возникает, когда двигатель достигает примерно 3/4 скорости.
Когда питание подается через циклическое управление, питание подается как на рабочую, так и на пусковую обмотки. Пусковой и рабочий конденсаторы обеспечивают фазовый сдвиг для пускового момента из-за добавления их емкости при параллельном подключении. Фактически оба конденсатора включены последовательно с пусковой обмоткой.
Комбинация пускового конденсатора и реле широко известна как комплект для жесткого пуска и обычно используется, когда в системе установлен TXV или когда система имеет низкое напряжение (208 В переменного тока).
Конденсаторы имеют номинал микрофарад , а также номинальное напряжение на корпусе. Микрофарады обычно обозначаются на конденсаторе греческим символом «μ», для «микро» и F для фарад. Номинальное напряжение на конденсаторе не представляет линейное напряжение, подаваемое на оборудование; это номинальное напряжение составляет максимальное количество противоэлектродвижущая сила (ЭДС), которую конденсатор может приложить к нему во время нормальной работы без возникновения повреждений. Вы всегда можете увеличить номинальное напряжение конденсатора, но НИКОГДА не следует снижать его, так как это может привести к повреждению конденсатора.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ: (подробное описание использования измерительных приборов для проверки конденсаторов см. во вложении в конце этого поста) Когда рабочий конденсатор проверяется с помощью мкФ-метра, конденсатор должен проверяться в пределах мкФ % , указанных для конденсатора . Старт Конденсаторы должны быть равны или не более чем на 20 % больше номинала конденсатора в мкФ. Если проверка показывает, что на пускового конденсатора меньше мкФ номинального значения, конденсатор следует заменить.
Конденсатор также следует проверить с помощью омметра от каждой клеммы до корпуса конденсатора, чтобы убедиться, что конденсатор не заземлен.
Если проблема связана с номинальным напряжением, это можно измерить, аккуратно поместив щуп вольтметра на клемму, идущую от пусковой обмотки компрессора к конденсатору, а другой щуп на «землю». Это даст вам напряжение обратной ЭДС, которое генерирует двигатель. Если обратная ЭДС больше, чем номинальное напряжение на конденсаторе, конденсатор следует заменить на конденсатор с более высоким номинальным напряжением, превышающим измеренное напряжение обратной ЭДС. ПРИМЕЧАНИЕ: Будьте осторожны при выполнении этого измерения, так как напряжение обратной ЭДС может превышать 400 В переменного тока.
Указание по технике безопасности: вы должны знать, что конденсатор может иметь «аккумулированную энергию», даже если электрическое отключение заблокировано, а сетевое напряжение отключено от системы. Резистор должен использоваться для «слива» накопленной энергии из конденсатора. Рекомендуемый резистор — резистор 20 000 Ом мощностью 2 Вт. Вы не должны использовать отвертку для прокачки или короткого замыкания конденсатора, так как это может привести к повреждению конденсатора или самого двигателя.
Имейте в виду, что если у вас нет нормально работающего двигателя вентилятора, двигателя вентилятора конденсатора или даже компрессора, всегда следует проверять конденсатор, чтобы убедиться, что он обеспечивает правильную фазировку и пусковой момент для рассматриваемого двигателя. Конденсатор емкостью из мкФ % может привести к тому, что двигатель будет потреблять более высокую силу тока и в конечном итоге выйдет из строя при перегрузке. Это может привести к замерзанию змеевиков, отключениям по высокому давлению и даже к выходу из строя компрессора.
Это может быть «небольшой компонент», но он выполняет «большую» работу по поддержанию правильной работы однофазных двигателей. Не упускайте из виду!
Тестирование конденсаторов и устранение неполадок
(Благодарим учебную группу UPG за приложение для тестирования конденсаторов и устранения неполадок)
Вот так:
Нравится Загрузка…
Что происходит, когда рабочий конденсатор выходит из строя?
Хотя пусковые конденсаторы являются неотъемлемой частью систем HVAC, рабочие конденсаторы обычно выходят из строя первыми. Эти уникальные электрические компоненты используются во всем, от холодильников и микроволновых печей до печей, и часто вызывают техников для замены. В этом руководстве мы более подробно рассмотрим рабочие конденсаторы и обсудим, как определить, что один из них вышел из строя.
Навигация по содержимому
Важность рабочего конденсатора
Что происходит, когда рабочий конденсатор выходит из строя?
Как проверить рабочий конденсатор
Заключение
Часто задаваемые вопросы по рабочему конденсатору
Важность рабочего конденсатора
В нашем руководстве по конденсаторам переменного тока мы обсудили различия между пусковыми и рабочими конденсаторами. Оба используются в двигателях HVAC, но рабочие конденсаторы «работают» непрерывно, пока работает двигатель вентилятора или компрессора.
Для сравнения, пусковой конденсатор просто дает двигателю толчок, чтобы он запустился перед отключением. Рабочие конденсаторы предназначены для удержания заряда, который обеспечивает плавную работу двигателей во время работы.
Они также накапливают энергию для использования во время работы двигателя. Это позволяет крышке подготовиться к следующему циклу нагрева или охлаждения, и поэтому важно разрядить конденсаторы перед попыткой замены.
Что происходит, когда рабочий конденсатор выходит из строя?
Учитывая тот факт, что рабочие конденсаторы рассчитаны на непрерывную работу в случае отказа одного из них, это может оказать существенное влияние на вашу систему. Также сложнее диагностировать, так как кондиционер или печь будут продолжать работать, что может скрыть неисправный рабочий конденсатор.
Если рабочий конденсатор выходит из строя, двигатель продолжает работать, но могут возникать скачки напряжения. Он может перегреться, что приведет к преждевременной поломке деталей или самого мотора. Повреждение рабочих конденсаторов также может происходить по разным причинам.
Всплески напряжения вызывают беспокойство, но по мере старения емкость падает, что ослабляет сам конденсатор. Излишне говорить, что покупка нового двигателя вентилятора конденсации и его установка в системе HVAC намного дороже, чем замена вышедшего из строя конденсатора.
Проверка конденсаторов или обращение к специалисту
Хотя мы считаем, что замена конденсатора — это то, с чем может справиться большинство домовладельцев, важно помнить, что они могут удерживать заряд в течение некоторого времени. Вам должно быть удобно работать с блоком HVAC, прежде чем пытаться отремонтировать конденсатор, а также разрядить рабочий или двойной конденсатор, прежде чем пытаться удалить его из вашей системы.
После обнаружения и извлечения конденсатора может потребоваться его проверка, если на нем нет видимых признаков повреждения. Для этого требуется мультиметр, но вам нужно знать, как определить запасную часть и установить ее. Другими словами, подумайте об этих факторах, прежде чем переходить к следующему разделу.
Как проверить рабочий конденсатор
Проверка пускового конденсатора довольно проста, и большинство домовладельцев могут диагностировать ее за считанные минуты. Однако есть только один быстрый способ проверить рабочий конденсатор — визуальный осмотр.
Если вы заметили, что рабочий конденсатор кажется «вздутым», это плохой знак, и некоторые из них в крайних случаях могут треснуть. Когда конденсатор окажется неповрежденным и в хорошем состоянии, следующим шагом будет удаление конденсатора из системы для тестирования, процесс, которому вы можете следовать в этом руководстве. Если вы не знакомы с вашей системой, рекомендуется сфотографировать проводку перед снятием пускового колпачка.
Лучший способ проверить рабочий конденсатор — использовать мультиметр, который по сути представляет собой вариант омметра, но с более широкими возможностями проверки. Выберите Ом на измерителе, убедившись, что циферблат установлен в верхнем диапазоне не менее 1000 Ом. Убедитесь, что счетчик показывает «0», а если это не так, вы можете откалибровать его, прикоснувшись щупами друг к другу.
С однопусковым конденсатором возьмите каждый щуп и подключите его к клемме, чтобы получить показания. Для двойных рабочих конденсаторов , вам нужно будет подключить один щуп к общей клемме, а затем подключить вторую клемму к клемме HERM или COMP для проверки другой.
Хорошие конденсаторы. Если конденсатор исправен и в нем нет проблем, он покажет низкое сопротивление, близкое к 0, прежде чем вернуться к бесконечному сопротивлению.
Плохие конденсаторы. Когда щупы правильно подключены, а счетчик остается около 0 или вообще не двигается, пришло время подобрать рабочий конденсатор для вашей системы на замену.
Заключение
Несмотря на то, что диагностировать симптомы рабочего конденсатора до того, как он выйдет из строя, может быть сложно, плановое техническое обслуживание является одним из способов остановить проблемы до их возникновения. Это включает в себя мелочи, о которых легко забыть, например, регулярную замену воздушных фильтров наряду с сезонным обслуживанием сертифицированным специалистом по системам вентиляции и кондиционирования.
Часто задаваемые вопросы о рабочих конденсаторах
В: Все ли системы HVAC нуждаются в конденсаторе для работы?
A: Хотя все однофазные двигатели используют пусковой конденсатор, некоторые электродвигатели предназначены для работы без рабочего конденсатора.
В: Можно ли использовать пусковой конденсатор вместо рабочего конденсатора в кондиционере?
A: Нет. Пусковой конденсатор не может работать с непрерывным током. Единственной альтернативой является двойной рабочий конденсатор, в котором пусковой и рабочий конденсаторы расположены в одном корпусе.
В: Как долго должен работать оригинальный рабочий конденсатор?
A: Многие факторы могут повлиять на срок службы рабочего конденсатора, включая его возраст, качество детали и повреждение вашей системы. В большинстве случаев вы можете ожидать около 20 лет эксплуатации, прежде чем потребуется замена заводского или заводского конденсатора.
В: Почему пусковые конденсаторы имеют более высокие номиналы, чем рабочие конденсаторы, если рабочие конденсаторы используются постоянно?
A: Пусковой конденсатор требует большого количества энергии для создания крутящего момента, достаточного для запуска двигателей в системе переменного тока.
В: Что произойдет, если используется рабочий конденсатор неправильного размера?
A: Это вызовет множество проблем и вызовет чрезмерную нагрузку на двигатель, включая перегрев или снижение скорости.
Автор: Рене Лангер
Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

Пусковой конденсатор	Рабочий конденсатор
Используются для запуска двигателя.	Они используются для обеспечения постоянного питания двигателя.
Малый рабочий цикл.	Длительный рабочий цикл.
Более высокая емкость (70-120 мкФ)	Нижнее значение емкости (7-70 мкФ)
Оставайтесь подключенным к цепи в течение короткого периода времени.	Оставайтесь подключенным к сети в течение длительного периода времени.
Пусковой конденсатор используется на этапе запуска двигателя и отключается от цепи, когда двигатель достигает заданной скорости, которая составляет 75 % от максимальной скорости двигателя.	Run Capacitor остается напрямую связанным со вспомогательной катушкой даже после того, как пусковой конденсатор отключен (или деактивирован) от схемы. 9Рабочий конденсатор 0003 остается постоянно заряженным, обеспечивая непрерывное (или непрерывное) питание двигателя.
