Способы гибки труб в домашних условиях — как согнуть трубу?

Необходимость проводить гибку труб в домашних условиях в настоящее время является определенной проблемой для многих. Монтаж систем водопровода и отопления доступен любому  мастеру, изготовление различных декоративных конструкций требует получения радиальных изгибов разного размера, что может поставить в тупик бывалых. Наша статья подскажет вам каким образом правильно производить данную операцию.

Содержание

  • 1 Гибка стальных труб
  • 2 Гибка труб из меди и алюминия
  • 3 Гнем трубу из полипропилена
  • 4 Гнем трубы из пластика

Гибка стальных труб

Оптимальным инструментом для сгибания металлических труб по радиусу того или иного размера является трубогиб, состоящий из стационарного и подвижного роликов. Простому обывателю при разовой необходимости его использования приобретать или изготавливать это приспособление нецелесообразно. Существуют способы гибки различных труб без трубогиба.

Согнуть стальную трубу небольшого диаметра несложно с помощью паяльной лампы и чистого речного песка. Для этого предварительно одно отверстие в трубе заглушают деревянной пробкой. Далее во второе засыпают сухой песок, слегка утрамбовывая его легкими ударами о твердую поверхность. После заполнения внутреннего пространства и во второе отверстие забивают заглушку. Песок в данном случае обеспечивает необходимое сопротивление, препятствующее деформации трубы, и более равномерный прогрев, препятствуя быстрому охлаждению металла.

Следующий этап – нагрев участка трубы с помощью паяльной лампы. Старайтесь прогреть деталь равномерно со всех сторон. После этого можно выполнять изгибание трубы. Для получения равномерного изгиба с правильной геометрией лучше использовать кусок трубы или стержень соответствующего сечения в качестве оправки.

При необходимости гибки труб большого диаметра понадобятся болгарка и сварочный аппарат. В этом случае в месте сгиба необходимо выполнить несколько параллельных пропилов на достаточную глубину. Затем, так же как и в первом способе, сгибаем трубу и тщательно провариваем полученные резы.

При использовании трубы в водопроводе или системе отопления необходимо контролировать герметичность сварных швов, для механических конструкций такой необходимости нет.

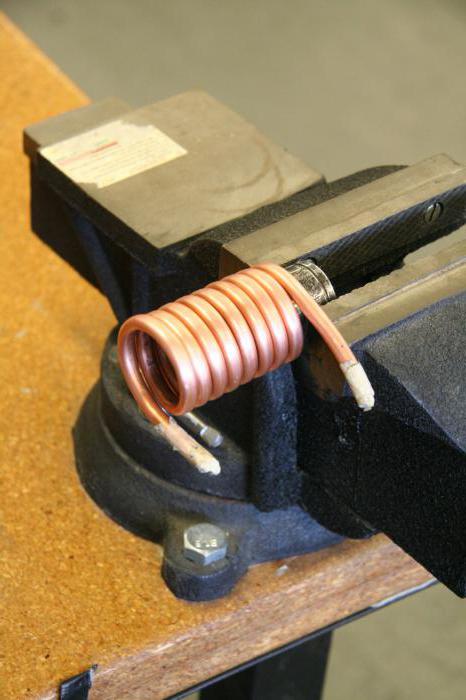

Гибка труб из меди и алюминия

Данные металлы отличает меньшая прочность и высокая пластичность, что в значительной степени способствует и их гибке. Но данный процесс чреват некоторыми «подводными камнями». К ним можно отнести неизбежные деформации труб по внутреннему радиусу и возможность разрыв снаружи. Вследствие всего сказанного выше необходимость использования внутреннего наполнителя для труб из мягких металлов возрастает.

В данном случае может также с успехом применяться песок по технологии, описанной в предыдущем пункте. Кроме этого можно порекомендовать еще один наполнитель – лёд. Конечно, данный способ хорош, прежде всего, для холодного времени года, но небольшие обрезки труб не сложно поместить и в морозильную камеру, что позволяет сделать способ не зависящим от погоды.

Для осуществления гибки труб из алюминия или меди со льдом так же глушим пробкой один из торцов, и заливаем воду в полученный сосуд. Далее глушим второе отверстие, помещаем деталь на холод и ждем полного затвердения жидкости. Затем на любой оправке сгибаем под нужным нам радиусом, предварительно защитив руки перчатками.

После достижения желаемого результат оставьте трубку на некоторое время в тепле для таяния льда и слива воды. Лед при этом способе защищает трубку от деформаций и сохраняет ее внутреннее сечение.

Гнем металлопластиковую трубу

В последние несколько лет значительно возросла популярность труб на основе пластмасс. Одним из видов этого материала стали металлопластиковые изделия. Они сочетают в себе лучшие свойства металла и пластических масс. При их использовании так же может возникнуть необходимость сгибания под тем или иным углом. В данном случае существует способ, слегка отличающийся от всех предыдущих.

Гибку металлопластиковых труб осуществляют с использованием плотно навитых стальных пружин. Они могут быть двух видов: наружные и внутренние. Первые более удобны, так как надеваются поверх трубы и облегчают контроль их положения и удаление после использования. Вторые помещаются внутрь, что осложняет правильность постановки и извлечение их после использования, но они гарантируют сохранение правильной внутренней формы изделия после осуществления гибки.

Независимо от вида пружин качество сгиба имеет высокие показатели, сгибание осуществляется исключительно силой человеческих рук и не требует дополнительного термического воздействия. Извлечение труб как снаружи, так и изнутри осуществляют их вращением по ходу часовой стрелки.

Гнем трубу из полипропилена

Часто альтернативой металлопластиковым трубам становятся трубы, изготавливаемые из полипропилена – прочной пластмассы, имеющей небольшое тепловое расширение и высокую механическую прочность. Монтаж систем водопровода или отопления из них не предполагает сгибание – производитель предлагает большое количество углов, тройников и обводов. Но если у вас возникла необходимость согнуть полипропиленовую трубу, наша инструкция вам в помощь.

Перед началом работ подготовьте строительный фен, так как использование источников открытого огня для нагрева чревато расплавлением полипропилена и даже его возгоранием. Температура деформации материала составляет примерно 140 оС. При этом плавка материала начинается при нагреве до 175 оС. То есть вы должны попасть в этот небольшой интервал, иначе результат будет плачевным. Помочь в достижении указанных параметров может строительный фен с регулировкой температуры нагрева воздушного потока.

Перед нагревом рекомендуем подобрать внутреннюю пружину по примеру описанных в предыдущем абзаце. Далее, установив витую спираль в необходимом месте и разогрев трубу, аккуратно изогните ее на оправке и зафиксируйте в новом положении. Если этого не сделать, полипропилен может частично разогнуться при остывании. После охлаждения детали извлеките пружину и используйте трубу по назначению.

Гнем трубы из пластика

Трубы из пластика сложно поддаются гибке. Отсутствие прогрева однозначно приводит к заломам и разрывам, поэтому не обойтись без строительного фена. Перед работой тщательно изучите внутреннее строение трубы, толщину стенок, их прочность. Из толстой фанеры или ДСП изготовьте шаблон, выпилив электролобзиком изгиб желаемой формы. После этого аккуратно прогревая пластик феном пробуйте возможность изгиба. Следите за прилагаемыми усилиями. При работе с таким податливым материалом гибку необходимо осуществлять постепенно, неспеша.

При получении изгиба не рекомендуется использовать пластиковые детали в системах с высоким давлением, так как уменьшение толщины стенок из-за текучести материала чревато прорывом.

Как согнуть пластиковую (ПВХ) трубу 4 верных способа | в домашних условиях

Как согнуть пластиковую-ПВХ трубу на отопление, воду или канализацию в домашних условиях.


Хороший достаточно сегодня подготовлен материал. Мне самому надоели эти все некрасивые сгоны на пластиковых трубах отопления и на подаче питьевой воды, а за канализационные трубы я вообще молчу. Ими что бы обойти хоть какое то маломальское препятствие, придётся купить десять единиц комплектующих деталей. Поэтому вопрос как согнуть пластиковую трубу или трубу ПВХ в домашних условиях, меня интересовал не меньше вашего.

А начнём мы пожалуй со сгибания пластиковых труб на отопление и воду.

Для того чтобы согнуть пластиковую трубу или трубу из ПВХ* на питьевую воду и отопление, применяют три старых добрых способа, которые предполагают воздействие на трубы горячего воздуха или пара. Скажу вам честно: – третий способ сгибания трубы самый бредовый! Но про него говорят многие, но думается мне, сами они так не делали никогда. Сейчас я вам его представлю.

Как согнуть пластиковую трубу на воду и отопление способ №3.
Данный способ предполагает нагревание поверхности того места трубы, которое вам нужно согнуть, посредством газовой конфорки.
Открытый огонь это всегда зло, так что мы этот способ благополучно отметём в сторону!

И вот теперь нам можно перейти к первым двум способам, которые помогут правильно и в любом направлении согнуть водяные трубы:

1. Что бы согнуть любую пластиковую трубу лучше взять строительный фен.

Но для того чтобы труба у вас оставалась нужной формы и не расплывалась, во внутрь её стоит насыпать мелкофракционной термостойкий материал. Отлично подойдёт песок или соль. Всё это насыпается в пластиковую трубу или в трубу из ПВХ посредством воронки, один конец трубы, конечно же нужно будет закрыть какой-либо заглушкой.

Сколько песка или соли нужно на трёхметровую трубу на воду?

Ага, вот этот вопрос меня самого, в первую очередь и заинтересовал. На видео, которое будет ниже, показано как согнуть небольшой кусок трубы из поливинилхлорида, а если у меня будет труба нормальной длинны, это сколько же в неё песка влезет, тем более если она у меня будет отопительная.

Дорогие мои, на три метра трубы отопления, с самым распространённым диаметром на 20 мм, вам понадобится меньше ведра просеянного песка или столько же соли. Красота требует жертв )).

Ну вот после того как мы разобрались сколько и чего нужно сыпать во внутрь трубы на воду, давайте посмотрим процесс сгибания трубы на видео.

Как согнуть пластиковую трубу (ПВХ) на воду, канализацию, отопление при помощи фена видео.

2. Способ под №2 нам поможет понять, как согнуть пластиковую-ПВХ трубу на воду и отопление в домашних условиях без применения строительного фена.

Способ два, предполагает разогревать песок или соль на противне в духовке и при помощи черпачка, насыпать в трубу через металлическую воронку выбранный вами состав. Низ трубы, соответственно, нужно будет закрыть какой либо металлической заглушкой.

Логичным будет вопрос, до какой температуры разогревать песок или соль, для того что бы ПВХ, пластиковые или полипропиленовые трубы начали сгибаться?

Ну давайте пойдём от противного и сами разберёмся какая нам понадобится температура. Просто именно таким способом я ни разу не гнул пластиковые и тем более ПВХ, а тем более вообще полипропиленовые трубы в домашних условиях! У меня на это дело есть строительный фен.

Нагретая вода в трубе, подаваемая с бойлера, бака, котла или котельной, нагревается ну максимум до 75 ?С, а то и вовсе до 60, так как вода нагретая до 61 ?С начинает давать накипь. Так что логичным будет предположить, что песок или соль, для того чтобы начать сгибать пластиковые-ПВХ трубы, должны быть нагреты больше чем 80 ?С. Самое главное что я точно знаю, что песок или соль для сгибания полипропиленовых трубы, нужно разогревать минимум до 140 ?С. А температура при которой начинает плавится сам материал полипропилен, составляет 170 ?С.

Вот мы и разобрались как согнуть пластиковые и ПВХ трубы в домашних условиях без спец.средств!

Как согнуть пластиковую трубу для канализации.


До написания этого материала я даже не предполагал что канализационные пластиковые трубы можно гнуть! Но гнуть их можно не как вам захочется да и не все. Всем известная 100 (сотая) или 110 канализационная труба гнётся максимум на 15-20% с использованием строительного фена. При сгибания на внешней стороне трубы получаются складки, но это не мешает проходимости и она не слабеет в месте изгиба!

Более или менее можно гнуть канализационные ПВХ трубы 50-60 диаметра при помощи горячего песка или строительного фена. Для получения отличных результатов придётся потренироваться.

Процесс сгибания происходит по старой схеме. Во внутрь канализационной трубы насыпают разогретый песок или соль до температуры 80-100 ?С. Даём трубе прогреться и крутим из неё нужные нам формы.

Ну а вообще, на данный момент, начали выпускать гнущиеся канализационные трубы которые я вам хочу показать на видео. Там же сразу показан процесс монтажа, установки и врезки канализационной трубы в тройник, только 120, но у них есть и более меньшие диаметры.

Справка — При помощи обычного фена можно выровнять волны на стартовой пластиковой полосе или F образном профиле, как это сделать читаем в статье – «Как согнуть пластиковый уголок»*.


Материал «Как согнуть трубу» подготовлен администрацией сайта Строительство от а до я. Енакиево-Донецк*.

Как согнуть профильную трубу в домашних условиях без трубогиба

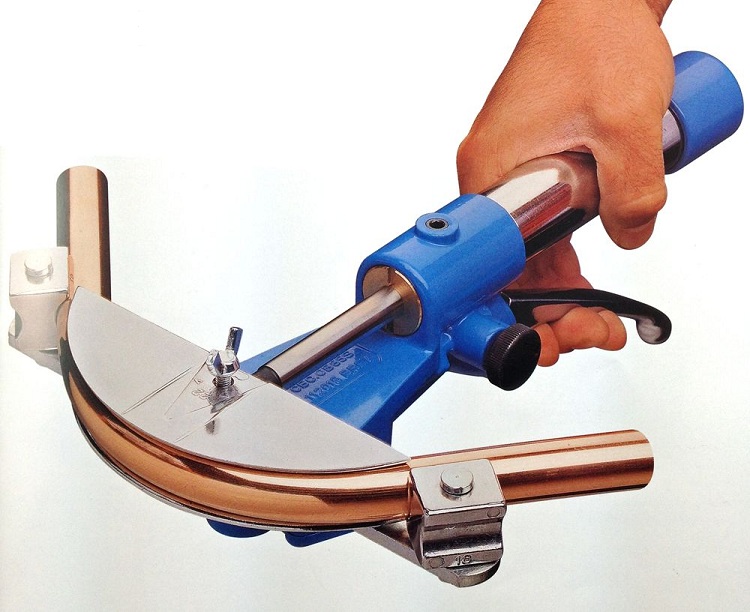

Теперь рассмотрим как гнуть трубу уже с помощью трубогиба

При постройке сложных строений используются профиля квадратного и круглого сечения с толстыми стенками. Их тяжело согнуть вручную, поэтому необходим трубогиб. Станки бывают двух видов:

  1. Ручные. Аппараты несложной конструкции и недорогие в цене. Вполне подходят для применения в хозяйстве.
  2. Автоматические. Относятся к профессиональным и используются специалистами. Имеют дорогую цену, поэтому для домашнего пользования не подходят.

Фото – механический профилегиб

Также станки различаются по принципу работы и бывают разных моделей. Рассмотрим наиболее практичные:

  1. Арбалетный трубогиб.
  2. Пружинный трубогиб.
  3. Сегментный трубогиб.
  4. Дорновый трубогиб.

Работать с использованием трубогиба удобно и легко. Он надежно удерживает профиль и оказывает на него равномерное давление. Радиус изгиба можно регулироваться. На выходе получаются идеальные дуги.

Способы сгибания металлической трубы

Стальные трубы являются довольно жесткими элементами, которые непросто согнуть, особенно при диаметре более 2 см. Больший диаметр вручную изогнуть вовсе не выйдет.

Если не учитывать возникающие напряжения на стенках и неаккуратно провести гибку, то вполне может произойти разрыв. Помимо этого, изменяется геометрический размер и просвет, что может повлиять в определенных условиях на пропускную способность.

Поэтому предлагаем различные способы, которые помогут аккуратно и в щадящем режиме загнуть трубу.

Заполнение песком

Чтобы в процессе изгибания не происходило изломов и уменьшения в диаметре, в трубу необходимо засыпать сухой просеянный песок. Чтобы он не высыпался каждый конец должен быть закрыт заглушкой.

После этого можно изгибать как необходимо и не опасаться переломов и уменьшения сечения.

Если обрабатывается мягкий металл, то процесс легко произвести без применения вспомогательных приспособлений. Если же придется работать с более плотным материалом или толстостенной, то можно применять дополнительный отрезок трубы, закрепленный в удобном месте. Работа будет проводиться по принципу рычага.

Зимой вместо песка можно использовать обыкновенную воду, которая также наливается в изделие. В этом случае к работе можно приступать после ее замерзания. После сгиба, проведя нагрев паяльной лампой, удалить ее остатки.

Нагревание

Суть данной технологии следующая:

  • Трубка заполняется песком и зажимается в тисках или удобном месте.
  • В месте предполагаемого сгиба проводится нагрев (горелка, паяльная лампа) до момента покраснения стали.
  • После этого ее можно погнуть в необходимом направлении с нужным радиусом.

Проведение нагрева оказывает негативное влияние на прочность изделия. Поэтому не рекомендуется перегревать точку сгибания. Метод не подходит для оцинкованных трубопроводов.

Надрезание и сваривание

Этот метод подходит для квадратной профильной трубы, которая не предназначена для использования в качестве трубопровода. Он часто применяется в создании формы элементам, которые используются в каркасных конструкциях (навес, теплица, парник) или декоративных элементах (арки).

Суть в следующем:

  • На поверхности наносится разметка по точкам, в которых будет загибаться.
  • При помощи УШМ через определенное расстояние делаются надрезы стенок.
  • По местам надрезов проводится сгибание.
  • Прорезанные места завариваются и шлифуются.

Естественно, что прочность значительно снижается и несоизмерима с изначальной.

Использование киянки

Этот вариант можно использовать тогда, когда нужно согнуть металлическую трубу лишь немного. Чтобы получить необходимый результат, ее следует зажать в тисках и пару раз нанести удар по нужной точке киянкой. За счет деревянного или резинового покрытия инструмента повреждений не получится, а цель будет достигнута.

Самодельный шаблон

Способ подходит для обработки проката с диаметром не более 20 миллиметров. К примеру, круглую водопроводную трубу ДУ 40 так обработать вряд ли получится.

  • На твердой поверхности необходимо высверлить требуемое число отверстий. Их необходимо размещать в соответствии с контуром будущего сгиба. Обычно количество – от 4.
  • В отверстия помещаются арматурные отрезки.
  • Используя отрезки в виде опоры, проводится изгибание по требуемому радиусу.

Также можно создать деревянный шаблон с необходимым радиусом.

Радиус гиба трубы – приспособления для получения в быту и промышленности

На строительном рынке можно обнаружить большое количество приспособлений индивидуального использования для изгибания труб, от простейших пружин до сложных электромеханических станков с гидравлической подачей.

Ручные трубогибы

Трубогибы данного класса обладают невысокой стоимостью, имеют простую конструкцию, малый вес и габариты, процесс изгибания заготовки происходит за счет физического усилия работника. По принципу работы ручные агрегаты, выпускаемые промышленностью, можно разбить на следующие категории.

Рычажные. Изгибание производится за счет большого рычага, позволяющего уменьшить прилагаемое мышечное усилие. В таких устройствах заготовка вставляется в оправку заданной формы и размера (пуансон) и с помощью рычага происходит огибание шаблонной поверхности изделием – в результате получается элемент заданного профиля. Рычажные устройства позволяют получать радиус закругления в 180 градусов и подходят для труб из мягких металлов небольшого диаметра (до 1 дюйма). Для получения закруглений различного размера используют сменные пуансоны, для облегчения проведения работ многие модели оснащаются гидроприводом.

Рис. 7 Арбалетные приспособления ручного типа

Арбалетные. При работе заготовка помещается на два валика или упора, а изгибание происходит давлением на ее поверхность между упорами пуансона заданной формы и сечения. Агрегаты имеют сменные пуансонные насадки и передвижные упоры, позволяющие задавать радиус изгиба стальной трубы или заготовок из цветных металлов.

Гибочный башмак установлен на штоке, который может перемещаться с помощью винтовой передачи, гидравлического давления жидкости при ручном нагнетании или посредством гидравлики с электроприводом. Подобные устройства позволяют производить изгибание труб из мягких материалов диаметром до 100 мм.

Трехроликовые агрегаты (трубогибочные вальцы). Являются самым распространенным типом трубогибочных агрегатов в быту и промышленности, работают по принципу холодной вальцовки. Конструктивно выполнены в виде двух роликов, в ручьи которых устанавливается заготовка, третий ролик постепенно подводят к поверхности, одновременно прокатывая изделие в разные стороны. В результате происходит деформация заготовки без складкообразования большего сечения, чем в других ручных трубогибах.

Отличительной особенностью агрегата является невозможность получения малого радиуса закругления (обычное значение 3 – 4 величины внутреннего диаметра).

Способы согнуть профильную трубу своими руками

Как гнуть профильную трубу при помощи сварки

Трубные изделия квадратного или прямоугольного сечения, высота стенки которых 30 – 40 мм и более, с трудом поддаются сгибанию, особенно при малых радиусах. Чтобы сформировать своими руками из такого материала красивый отвод в 90 градусов, без болгарки и сварочного аппарата не обойтись.

Порядок действий:

  • Сделать шаблон изгиба, по которому проще изготовить несколько одинаковых деталей;
  • Вдоль трубы болгаркой сделать надсечки трех стенок, оставив одну цельной. Чем больше надсечек, тем округлей будет изгиб;
  • Один конец профиля надежно зафиксировать;
  • Применив усилие, взявшись за второй конец постепенно согнуть трубу по шаблону так, чтобы пропилы образовали вогнутую часть изгиба. Плоскость сгибания не должна нарушиться, можно применить киянку;
  • Пропилы заварить, места сварки отшлифовать.

Как согнуть профильную трубу при помощи наполнителей

Наполнитель используется для получения равномерных изгибов без сплющиваний и складок (гофры на вогнутой части), заполняя внутреннее пространство он распределяет силу сжатия и растяжения по всей поверхности сгибаемого участка профиля. Самым испытанным наполнителем считается мелкий, сухой, хорошо просеянный песок.

Этот способ может сопровождаться нагреванием трубы паяльной лампой либо накаливанием на древесных углях, при нагревании металл приобретет пластичность, что облегчает гибку. Горячим способом гнут трубные изделия с высотой стенки от 30мм и более.

Трубопрокат с высотой стенки до 20мм гнется без нагревания, а при радиусе изгиба менее 50мм можно не применять наполнитель.

Порядок действий горячего способа:

  • Отжечь участок сгиба заготовленной трубы;
  • Изготовить деревянные заглушки в виде пирамид длиной в 10 оснований, которые в 2 раза больше просвета, на одной сделать 4 продольных паза для отвода газа во время нагревания;
  • Заглушить один конец трубы, постепенно засыпать до краев просеянный и прокаленный песок, уплотняя его постукиванием. Заглушить второй конец чопом с пазами;
  • Разметить участок нагревания мелом, зажать профиль, расположив шов не по вогнутой стороне касательно шаблона;
  • Разогреть трубу докрасна, сгибать поступательными движениями в один подход (повторный разогрев не желателен) соблюдая плоскость сгиба по шаблону. Соблюдайте меры безопасности;
  • После остывания заглушки выбить или выжечь.

С высотой стенки до 10мм смело гнем профильную трубу своими руками без нагревания и наполнителя. В остальных случаях вместо песка можно применить стальную пружину с плотными квадратными или прямоугольными витками. По величине она должна быть чуть меньше внутренних размеров трубы, так, чтобы плотно пройти к месту сгиба. Пружина также не даст образоваться нежелательным деформациям при холодном сгибании. Вытаскивают ее за привязанную к конечным виткам проволоку, выходящую наружу.

Как согнуть профильную трубу в домашних условиях на гибочной плите

Это еще один вариант как согнуть профильную трубу без трубогиба, используя приспособления, изготовленные самостоятельно. К ним относятся горизонтальная металлическая или бетонная плита с отверстиями, стационарный плоский шаблон с элементом фиксации, верстак с оправкой. Данные конструкции хороши для холодной гибки тонких трубных изделий. Принцип действия прост: один конец профиля зажимается, а другой под действием силы прижимается, огибая приготовленную форму. Ручная гибка требует значительных усилий и не гарантирует точности.

Следует помнить, что стальной трубопрокат обладает пластическим моментом сопротивления (пружинящий эффект), поэтому изгиб приходится подгонять несколько раз под шаблон.

Как согнуть профильную трубу своими руками, так и привести ее в первоначальную форму, дело трудное. Чтобы все получилось, как задумано с первой попытки без специального станка не обойтись.

Необходимость учета профиля

К категории профильного трубопроката причисляются изделия, имеющие различную форму поперечного сечения – круглую, квадратную, овальную или плоскоовальную. Несмотря на такое разнообразие, для возведения теплицы или навеса преимущественно используют прямоугольные или квадратные трубы. Это связано с тем, что на их плоских стенках намного легче смонтировать внешнее покрытие.

Ассортимент современных профильных труб отличается большим разнообразием. Их геометрические параметры, основными из которых являются площадь поперечного сечения и толщина стенки, определяют пластические возможности изделия. Последние характеризует такой показатель, как минимально допустимый радиус закругления. Именно данный параметр позволяет определить, на какой минимальный радиус можно согнуть профтрубу, чтобы она не подверглась повреждению.

Избегайте типичных ошибок, приводящих к порче заготовок

Чтобы определить такой параметр трубы с квадратным или прямоугольным профилем, как минимальный радиус сгибания, достаточно знать высоту ее профиля. Если вы собираетесь согнуть профильную трубу с поперечным сечением в виде прямоугольника или квадрата, следует придерживаться следующих рекомендаций.

  • Трубы, высота профиля которых не превышает 20 мм, можно гнуть на участках, длина которых превышает величину, равную 2,5хh (h – высота профиля).
  • Изделия, высота профиля которых превышает 20 мм, можно успешно сгибать на участках, длина которых соответствует 3,5хh и более.

Минимальные радиусы изгиба стальных труб

Такие рекомендации пригодятся тем, кто своими руками собирается согнуть профильные трубы для того, чтобы изготовить из них стеллажи, навесы и различные рамные конструкции. При этом, однако, следует иметь в виду, что на возможность качественного сгибания труб оказывает влияние и толщина их стенки. Изделия, толщина стенки которых меньше 2 мм, лучше вообще не гнуть, а при необходимости создания конструкций из них использовать сварные соединения.

В домашних условиях согнуть профтрубы, которые изготовлены из углеродистых или низколегированных сталей, можно только с учетом определенных нюансов. Такие трубы после гибки могут отпружинивать и возвращаться в исходное состояние, поэтому готовые конструкции необходимо повторно подгонять по шаблону. Величину отпружинивания характеризует такой параметр профильных труб, как пластический момент сопротивления – Wp.

Данный параметр указывается в сопроводительной документации (чем он ниже, тем меньше будут отпружинивать профтрубы в процессе их гибки).

Применение песка для сгибания трубы

Например, чтобы получилась квадратная или прямоугольная гнутая труба, используют песок, предварительно просеянный и хорошо просушенный. Также нужны будут деревянные клинья, имеющие соизмеримый срез изделия, и которые можно будет вбить в трубу.

Порядок выполнения действий выглядит так:

  1. С одной из сторон трубного изделия забивают клин.
  2. Внутрь трубы насыпают песок.
  3. Забивают клин со второй стороны, получив в итоге своеобразную заглушку.
  4. После фиксации одного конца приступают к изгибу трубы на нужную величину радиуса. При желании место будущего сгиба для облегчения процесса можно нагреть.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

  • В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам.
    У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
  • Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

  1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
  2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
  3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
  4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
  5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

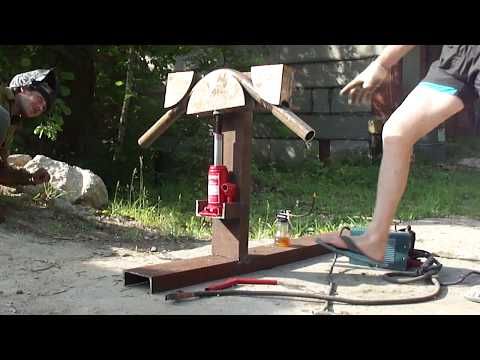

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

В чем заключается сложность гибки профильного проката

Процесс сгибания линейных трубных элементов прямоугольного сечения позволяет придать гнутому элементу круглые или арочные очертания. Эта технологическая операция связана с внешним давлением на отрезок одновременно с нагревом изгибаемого участка.

На заготовку воздействуют физические силы разнонаправленного действия.

  • Силы растяжения, направленные на внешнюю сторону изгиба.
  • Силы растяжения, воздействующие на внутреннюю поверхность.

Векторы этих усилий направлены в противоположные стороны, что создает определенное сложности процесса гнутья трубного проката квадратной или прямоугольной формы:

  1. Под действием внешних усилий в сегментах изделия происходит неравномерное изменение линейной формы сечения, что вызывает смещение центральных осей поперечного сечения. В этом случае снижается показатели прочности, отрицательно влияющие в целом на несущую способность конструкции.
  2. В процессе сильного воздействия растяжения на внешнюю часть стенок трубы воздействуют значительные изгибающие усилия и крутящие моменты, способные вызвать необратимые деформации, труба может треснуть или сломаться.
  3. Во время сжатия линейного отрезка внутренняя поверхность может покрывать складками и волнами.

Только знание совокупности технических характеристик, многочисленных геометрических параметров, толщины стенок, радиуса изгиба помогут подобрать правильный метод изгиба. И тогда вместо заготовки с деформированной поверхностью получится равномерно изогнутая труба.

Все способы, как согнуть ПНД трубу на производстве и в домашних условиях Иногда монтаж участков коммуникационных систем ( канализационных, водопроводных, газоснабжения) требуется выполнить под определенным углом друг к другу. Для этих целей подойдет ПНД труба, которую без…

Многие специалисты на основании практического опыта не рекомендуют изгибать профильные трубы с толщиной стенок до 2 мм. Даже правильная технология изгиба не дает гарантированной прочности мест изгибов.

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

  • Механическим, приложением необходимого изгибающего момента;
  • Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

  • Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.
  • Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
  • Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
  • Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Как согнуть пластиковую трубу своими руками в домашних условиях

  • 21 Февраля, 2019
  • Разное
  • KaplyaDegtya

Когда в процессе монтажа возникает необходимость изогнуть трубу под необходимым углом, используют фитинги – специально предназначенные для этого уголки. Но пор на сложных поворотах таких уголков требуется несколько, а это уже смотрится не эстетично. А может банально их нет в настоящий момент в наличии, а продолжать монтаж нужно. Вот именно в таких случаях и возникает вопрос о том, как согнуть пластиковую трубу в домашних условиях.

Производитель делать этого не рекомендует, но все же согнуть трубу можно. И сейчас мы вам расскажем как.

Разновидности пластиковых труб

Прежде, чем решать то, как согнуть трубу пластиковую, необходимо знать, что при их изготовлении используют разные полимеры и все они гнутся совершенно по-разному. Пластиковые трубы бывают:

  • Полиэтиленовыми. Самый подходящий для создания изгибов материал. Из этого податливого материала можно сформировать даже сложные изгибы. Минус таких труб в том, что они довольно непрочные и обладают слабой термостойкостью. Изогнуть такую трубу можно как холодным, так и горячим способом.
  • ПВХ (поливинилхлоридными). Трубы из этого материала довольно хрупкие, поэтому гнуть их можно только горячим способом. Но и это еще не все, так как согнуть пластиковую трубу в домашних условиях можно только неширокую. Если вы хотите изменить форму трубы с большим диаметром, то необходимо будет наличие специального электромеханического промышленного оборудования.
  • Полипропиленовые. Трубы из этого материала самые прочные, но и самые твердые. Полипропилен плавится только при очень высоких температурах, и именно поэтому согнуть такую трубу в домашних условиях достаточно сложно. Полипропиленовой трубе можно лишь придать небольшой изгиб холодным способом.

Имейте в виду, что согнуть пластиковую трубу своими руками можно, но из какого бы материала она ни была изготовлена, он с внешней стороны истончится, а с внутренней стороны, наоборот, уплотнится. Внимательно проверьте трубу в области изгиба на герметичность перед установкой. Также старайтесь избежать слишком большого угла загиба.

Итак, как согнуть трубу пластиковую? Существуют, как мы уже выше сказали, холодный и горячий способы. Давайте рассмотрим их поподробней.

Холодный способ

Этим способом можно согнуть только металлическую, металлопластиковую или пластиковую трубу с тонкими стенками, имеющую небольшой диаметр.

Вам понадобится:

  • Приобрести специальную пружину, которая будет соответствовать внутреннему диаметру трубы.
  • Когда приобрести пружину возможности нет, ее можно заменить песком, засыпав его внутрь трубы и заткнув с обеих сторон деревянными или пластиковыми пробками.
  • Сделать из ДСП или картона шаблон, который будет соответствовать необходимому вам углу изгиба.

Далее все будет зависеть от диаметра трубы, так как согнуть трубу пластиковую небольшого диаметра можно без применения специальных зажимов, а для большего диаметра или выполненных из более твердых материалов, или имеющих более толстые стенки, необходимы специальные электромеханические (трубы свыше 6 см) или гидравлические (трубы до 6 см) станки.

Как согнуть канализационную пластиковую трубу при помощи пружины?

  • Поместить пружину внутрь трубы. В случаях, когда внутренний диаметр трубы несколько больше, чем диаметр пружины, последнюю можно зафиксировать на трубе хомутами.
  • Медленно сгибать трубу, постепенно добиваясь необходимого радиуса изгиба. Имейте в виду, что полиэтиленовые трубы при сгибании постепенно принимают прежнюю форму, поэтому при изгибе им необходимо изначально задавать больший радиус.

Этот способ, в принципе, универсален, так как согнуть пластиковую водопроводную трубу таким способом тоже можно. И вообще, назначение трубы не играет никакой роли – при загибе важен только вид полимера, используемого при ее изготовлении.

Горячий способ

Перед тем как согнуть трубу пластиковую этим способом, вам также необходимо приготовить специальную пружину (трубогиб). Кроме этого, вам понадобится:

  • Строительный фен, имеющий многоступенчатую регулировку температуры.
  • Формировочный станок. Его можно сделать самостоятельно из куска ДСП, закрепив на нем хомуты в местах планируемых изгибов.
  • Сделать из бруска заготовки, соответствующие углу изгиба трубы.

Инструкция по сгибанию горячим способом

Необходимо проделать следующие действия:

  • Подготовить трубу, вставив в нее пружину. Можно, так же как и при холодном способе, насыпать внутрь нее песка, но при высоких температурах он может вплавиться во внутренние стенки трубы, из-за чего на сгибе труба станет шершавой. Там будет задерживаться весь мусор и постоянно налипать грязь.
  • Подготовленную трубу необходимо закрепить на станке с помощью хомутов. Можно также использовать силиконовую формировочную муфту.
  • В местах планируемого изгиба поверх трубы поставить шаблоны из брусков, по которым будет загибаться труба.
  • Нагревать трубу феном, одновременно создавая по шаблону изгиб. Температура плавления ПВХ – 130 градусов, полипропилена – 150. Трубу необходимо сгибать очень плавно и медленно, так как иначе на внутренней стороне загиба образуются наплывы или складка.
  • После того как все изгибы сделаны, трубу оставляют на хомутах в этом положении до ее полного остывания.

Проверять правильность загиба нужно также после полного остывания трубы.

Как проверить результат работы

  • Во-первых вам необходимо визуально оценить работу – осмотреть трубу на наличие сколов, наплывов, трещин, складок и каких-то других дефектов. Качественно изогнутая труба не имеет никаких внешних признаков загиба.
  • Во-вторых, перед тем как согнуть трубу пластиковую, вы делали шаблон по радиусу изгиба. Необходимо проверить, совпадает ли полученный результат с желаемым.
  • В-третьих, налейте внутрь трубы воду и проверьте ее герметичность. Но следует знать, что даже герметичная труба в месте изгиба постепенно истончится, особенно при большом напоре воды. В ней появятся микротрещины, и такую трубу придется заменить.

Какую трубу нельзя использовать?

Если после остывания вы увидите, что на внутренней стороне изгиба появились сильные складки или, наоборот, внешняя сторона сильно истончена, то, к сожалению, такую трубу использовать нельзя. В складках постоянно будет скапливаться всевозможная грязь, и труба станет постоянно засоряться. А истонченная внутренняя сторона приведет к быстрому изнашиванию.

Также, если после остывания трубы вы увидели, что не смогли добиться нужного изгиба, то ее нужно либо выбросить, либо использовать в таком месте, где подойдет этот радиус, так как согнуть трубу пластиковую повторно уже не получится. Именно поэтому советуют сделать предварительные шаблоны и загибать трубу строго по ним.

Заключение

Как видите, согнуть пластиковую трубу в принципе возможно, но вот как долго она вам после этого послужит – это большой вопрос. Именно поэтому для создания углов загиба следует по возможности подбирать специальные переходники.

Если вы все же решились гнуть пластиковую трубу своими силами, то никогда не делайте резких углов, так как все загибы на пластике должны быть плавными и с максимально большим радиусом.

Похожие статьи

Разное

Как настроить Smart Baby Watch Q60: инструкция, обзор функций, отзывы

Разное

Приспособление для заточки сверл своими руками: особенности конструкции, этапы изготовления

Разное

Как сплести еду из резинок на рогатке: мастер-класс

Разное

Ваза с цветами: рисуем по шагам

Разное

Стул из дерева своими руками: фото вариантов, пошаговое описание работы

Разное

Икра из кабачков как в магазине: рецепт с фото

Узнаем как согнуть полипропиленовую трубу в домашних условиях?

Сегодня на смену технически устаревшим изделиям из металла приходят аналогичные, выполненные из пластика. В связи с этим многих новичков интересует, можно ли согнуть полипропиленовую трубу?

Как утверждают специалисты, зная технологию, справиться с этой задачей можно и дома. Судя по многочисленным отзывам, в отличие от железных труб, полипропиленовые монтировать намного удобнее. Это объясняет то, что многие домашние умельцы для установки отопления и водопровода предпочтение отдают именно пластику. Как согнуть полипропиленовую трубу, знают люди, занимающиеся ремонтом профессионально. Тот, кто овладел этими навыками, сможет в дальнейшем не прибегать к услугам профессионалов. Информация о том, как согнуть полипропиленовую трубу в домашних условиях, содержится в данной статье.

Для чего производить изгиб?

Прежде чем рассказывать о том, как согнуть полипропиленовую трубу, надо разобраться, для чего это нужно делать. Как утверждают специалисты, необходимость производить изгибание обусловлена тем фактом, что в квартирах и домах водопроводные и отопительные разводки зачастую не идут по одной прямой. Поэтому мастеру нередко приходится огибать углы и подводить трубы в нужное место. Для этой цели полипропиленовые изделия гнут. Некоторые мастера выполняют разводку с использованием фитингов или переходников. По правилам выполнения монтажных работ более предпочтителен именно второй вариант. Однако, судя по многочисленным отзывам, мастерам гораздо удобнее трубы гнуть.

Способы

Тем, кто интересуется, как согнуть полипропиленовую трубу своими руками, профессионалы рекомендуют воспользоваться следующими способами. Трубы легко гнуться при помощи строительного фена, внутренней пружины и проволоки. Также можно воспользоваться специальной формовочной машиной. Подробное описание процесса работ с полипропиленовыми изделиями – далее в статье.

О применении формовочной машины

Судя по многочисленным отзывам, использование данного агрегата обеспечивает самое легкое и надежное сгибание изделия. Тем, кто обзавелся данным приспособлением, но не знает, как гнуть полипропиленовую трубу, специалисты рекомендуют выполнить следующие действия:

  • Вначале необходимо смастерить специальную оправу, форму которой планируется придать пластиковому изделию. Изготовить ее можно из древесноволокнистой плиты. Уже готовая оправа тщательно обрабатывается наждачной бумагой. Важно, чтобы форма была без зазубрин и заусениц. В противном случае на трубе появятся вмятины и сколы.
  • Полипропиленовое изделие поместить в оправу и надежно закрепить.
  • В оправе труба устанавливается в формовочной машине. Далее материал нагревается.
  • Нужно дождаться, чтобы пластик достаточно размяк. Затем он оседает на оправу, приобретая таким образом нужную форму.
  • Подождать 10 минут, чтобы изделие остыло.
  • Снять конструкцию.

В самом конце уже согнутой трубе нужно некоторое время для ее полного остывания.

Как согнуть полипропиленовую трубу феном?

В случае если данного строительного инструмента под рукой не окажется, альтернативой станет газовая горелка. Перед тем как согнуть полипропиленовую трубу, нужно приготовить какой-либо твердый предмет с необходимым для сгиба углом.

Он будет использоваться в качестве шаблона. Предотвратить вмятины и сколы удастся, если он будет иметь идеально ровную поверхность. Сам процесс изгиба осуществляется следующим образом:

  • Трубу в месте ее изгиба вначале требуется равномерно разогреть. Как рекомендуют опытные мастера, выполняя данную процедуру, особенно усердствовать не стоит, поскольку пластик является легко воспламеняющимся материалом. Прогревать следует на некотором отдалении от источника огня, соблюдая правила безопасности.
  • Изгиб полипропиленовой трубы производят, когда она станет достаточно пластичной. Для этого изделие нужно прижать к шаблону и гнуть под определенным углом.
  • В таком изогнутом положении труба удерживается до тех пор, пока ее поверхность окончательно не отвердеет.

После выполнения вышеперечисленных действий полипропиленовому изделию следует дать некоторое время для полного остывания. Лишь потом можно приступать к монтажным работам.

При помощи пружины

Часто новичков интересует, как согнуть полипропиленовую трубу в кольцо, использовав для этой цели пружину. Как утверждают опытные мастера, чтобы успешно гнуть пластик дома, необходимо обзавестись специальным приспособлением. На прилавках имеются пружины с внутренним и наружным диаметром. Судя по отзывам, некоторым домашним умельцам гораздо удобнее работать с наружными пружинами. Для этого достаточно ее надеть на место изгиба. Далее трубу прогревают при помощи строительного фена или газовой горелки. Полипропилен спустя некоторое время становится мягче и податливее. Теперь его можно гнуть. Когда труба окончательно остынет, с нее можно удалять пружину, вращая ее по часовой стрелке. Также достаточно действенным считается способ с применением внутренней пружины. При выборе данного приспособления специалисты рекомендуют обратить внимание на его диаметр, а именно сечения пружины и полипропиленовой трубы должны совпадать.

Сгибается изделие постепенно. Чтобы по окончании работы не возникло трудностей с извлечением пружины, желательно, чтобы прилегающая поверхность трубы была тщательно смазана маслом. Для этой цели подойдет отработанное машинное.

Как гнуть проволокой?

Данный метод является одной из разновидностей деформирования полипропиленовых труб с использованием заполнителя, в качестве которого в данном случае будет проволока. Перед работой ее следует нарезать на несколько отдельных кусочков. Затем ими нужно заполнить внутреннее пространство трубы таким образом, чтобы в ней не оставалось пустот. Это холодный способ загиба, для которого процедура прогрева не предусмотрена. Заготовка заводится за круглую твердую поверхность. Удерживать следует за оба ее конца. Являясь достаточно мягким материалом, полипропилен будет гнуться без термического воздействия. Чтобы поверхность в точке загиба не лопнула, домашнему умельцу следует точно рассчитать угол. Как утверждают специалисты, использование проволоки ограничено: если сгиб имеет слишком маленький радиус, при извлечении заполнителя у мастера возникнут трудности.

С помощью песка

Тем, кто собрался в качестве заполнителя использовать песок, следует обзавестись следующими инструментами и материалами:

  • Тщательно просеянным сухим песком.
  • Двумя пластиковыми заглушками.
  • Паяльной лампой или строительным феном.
  • Столярными тисками.

Процедура загиба выполняется поэтапно:

  • Вначале нужно заполнить внутреннее пространство полипропиленовой трубы.
  • Заткнуть оба конца пластиковыми заглушками.
  • Зафиксировать заготовку в тисках на некотором отдалении от источника огня.
  • Отметить точку загиба на заготовке. Далее в этом месте труба будет прогреваться.

Судя по отзывам, некоторым новичкам трудно определить степень прокалки песка. Специалисты рекомендуют использовать для этого бумагу. Ее достаточно поднести к трубе. Если бумага обуглилась, то песок уже достаточно накалился и трубу можно гнуть.

В заключение

Процедура загибания полипропиленовых труб не представляет собой ничего сложного. Работу следует выполнять поэтапно, придерживаясь рекомендаций специалистов. Чтобы предотвратить травмирование, нужно придерживаться стандартных правил техники безопасности: гнуть трубы в специально отведенном для этого месте и в защитных перчатках.

Как согнуть полипропиленовую трубу в домашних условиях

Главная » Сгибание » Как правильно согнуть полипропиленовую трубу в домашних условиях

На чтение 4 мин

Содержание

  1. Основные правила работы с пластиком
  2. Зачем делать изгиб?
  3. Способы сгибания
  4. Горячий способ
  5. Холодный способ
  6. Сгибание в домашних условиях
  7. Техника безопасности при работе

При прокладке инженерных коммуникаций часто возникают ситуации, когда нужно сделать изгиб трубопровода. Так можно обходить различные препятствия не разрушая их. Без поворотов не обойтись при изготовлении системы сложной конфигурации. Чаще они собираются в частных домах. Для сборки сложного трубопровода нужно знать, как согнуть полипропиленовую трубу в домашних условиях.

Изгиб полипропиленовой трубы трубогибом

Основные правила работы с пластиком

Чтобы согнуть полипропиленовую трубу, не нарушив ее целостности, необходимо учитывать правила работы с пластиком:

  1. Технология гибки напоминает процесс работы с металлическими изделиями. Чтобы изменить форму пластиковой детали, нужно нагреть ее. Для этого нельзя применять паяльные лампы, горелки. Подойдет строительный фен с регулятором изменения температуры.
  2. Рабочее место должно быть очищено от любых легковоспламеняющихся материалов, жидкостей.
  3. Работать в перчатках, изготовленных из огнеупорного материала.
  4. При гибке выполнять движения плавно.
  5. Контролировать радиус изгиба. Максимальная величина — диаметр трубки, умноженный на 8.

Нельзя забывать о, что пластик легко деформируется от высоких температур. Поэтому при гибке труб нужно контролировать температурный режим. Оптимальная температура — 170 градусов.

Зачем делать изгиб?

Многие не знают, зачем делать трубопроводы сложной формы. В квартирах многоэтажных домов, проходит центральный стояк через все этажи. Для подключения к нему не нужно делать изгибы трубок. Достаточно подобрать тройники, врезаться в стояк, отвести от него контуры водоснабжения.

Если речь идет о прокладке трубопровода в частном доме и система изготавливается с нуля, без поворотов труб не обойтись. Трубки отводятся от нагревательного котла по разным комнатам. Можно не делать поворотов, использовать угловые муфты, но это приведет к снижению надежности системы. Еще одна сфера, где нельзя обойтись без сгибания трубок — изготовление систем «теплый пол».

Способы сгибания

При сгибании полипропилена можно выбрать две технологии проведения работ. Для каждой требуются разные инструменты.

Горячий способ

Горячим способом согнуть трубы из полипропилена проще. Для выполнения работ, можно использовать два вида оборудования — строительный фен, формовочную машину.

Использование формовочной машины:

  1. Сделать оправку, по которой будет сгибаться трубка. Ее можно изготовить из ДСП, вырезав нужную форму с помощью лобзика. Обрезанные края нужно зачистить наждачной бумагой.
  2. Сделать оболочку для сгибаемой трубы из силикона. Это поможет уберечь полипропилен от возможных деформаций при проведении работ.
  3. Поместить деталь в подготовленную силиконовую оболочку.
  4. Зафиксировать изделие в деревянной оправе.
  5. Нагреть пластик.
  6. Когда расплавленный материал осядет на подготовленную оправу, отключить нагрев.
  7. Дать детали остыть 10 минут.

Снять готовую трубку с формы, дождаться полного остывания.

Применение фена:

  1. Для проведения работ нужно подготовить пружинный трубогиб. Его необходимо надеть сверху трубки или закрепить на двух торцах.
  2. Вращая трубу, ее нужно равномерно нагреть строительным феном.
  3. Когда пластик размягчится, нужно сделать изгиб по требуемому радиусу, закрепить трубогиб неподвижно.

Останется дождаться остывания пластика, разжать трубогиб.

Согнутая полипропиленовая труба для пола

Холодный способ

Холодный способ гибки полипропиленовых труб, подразумевает под собой выполнение работу руками без использования дополнительного оборудования. Стоит помнить, что трубка может надломиться в нескольких местах, их-за чего будет нарушена целостность трубопровода. При ручной гибке нужно контролировать угол сгибания, не прилагать слишком большое усилие. Чтобы облегчить процесс, можно использовать ручной трубогиб.

Сгибание в домашних условиях

Выше были описаны технологии, применяя которые можно без труда гнуть полипропиленовые трубы. Чтобы не нарушить целостность деталей при рабочем процессе, необходимо учитывать некоторые факторы:

  1. Полипропилен начинает плавиться при температуре 140 градусов. Нагревание свыше этого температурного режима, привете к растеканию пластика, разрушению его структуры. При нагревании нельзя поднимать температуру выше 150 градусов.
  2. Важно правильно рассчитать время нагрева. Когда пластик станет податливым, необходимо отключить нагревательный аппарат. Если продолжать нагрев, технические характеристики материала будут быстро снижаться.
  3. Необходимо постоянно вращать трубу при нагревании, чтобы ее стороны прогревались равномерно. Перегретые участки станут слабыми зонами при эксплуатации.

Лучше потренироваться на ненужных трубках, чтобы освоить технологический процесс гибки.

Техника безопасности при работе

Чтобы не навредить себе при работе с нагревательным оборудованием, нужно соблюдать правила техники безопасности:

  1. Работать в защитных перчатках, робе.
  2. Помещение, в котором проводятся работы должно иметь хорошую вентиляцию.
  3. Проверить аппарат для нагрева на наличие дефектов.

При покупке строительного фена, лучше выбирать модель с регулятором температуры, дисплеем.

Поделиться

Как согнуть оцинкованную трубу

Трубы в вашем доме обеспечивают доставку воды, газа и других материалов туда, куда им нужно. Однако, если вы хотите, чтобы ваши трубы работали максимально эффективно, вам, возможно, придется инвестировать в небольшую модификацию. Тем не менее, как вы сгибаете оцинкованную трубу? Мы исследовали некоторые из лучших способов преобразования трубопроводов в вашем доме.

Если вы хотите согнуть оцинкованную трубу, лучше всего использовать трубогиб. Ручные гибочные станки могут помочь вам наклонить оцинкованную трубу вручную. Мощные гибочные станки облегчают преобразование более толстых оцинкованных труб. Вы также можете согнуть трубы вручную.

Однако есть способы согнуть оцинкованную трубу без трубогиба. Продолжайте читать, чтобы узнать больше о методах гибки труб и советах, которые могут упростить уход за домом.

Как согнуть оцинкованную трубу

Наиболее эффективным способом сгибания оцинкованной трубы является использование трубогиба. Как автоматические, так и ручные трубогибы предназначены для того, чтобы дать вам возможность работать с трубой. Короче говоря, эти инструменты придают вам силу, необходимую для безопасного создания изгиба оцинкованной стали, не причиняя себе вреда и не повреждая трубу.

Автоматические трубогибы Vs. Ручные трубогибы

Определить, сгибать ли оцинкованную трубу вручную или с помощью автоматического инструмента, может быть непросто. Если у вас еще нет ни одного из этих инструментов, вы должны быть уверены, что делаете разумные инвестиции.

Более того, вы должны убедиться, что у вас есть подходящее защитное снаряжение, прежде чем использовать какой-либо инструмент. Какой инструмент тогда следует использовать?

Автоматический

Автоматический трубогиб значительно снижает нагрузку при гибке труб. Эти маги придают искусственную силу вашим усилиям.

Более того, они часто могут остановиться перед тем, как согнуть трубу под желаемым углом. Тем не менее, автоматические трубы могут повредить вашу трубу с большей вероятностью, чем ручные. Точно так же эти маги, как правило, требуют больших финансовых вложений.

Ручной

Для сравнения, ручные трубогибы менее дороги, но более сложны в использовании. Вам нужно будет сделать много собственных расчетов заранее, если вы хотите, чтобы ваш ручной гибочный станок хорошо служил вам.

Вам также нужно будет подготовиться к тому, что придется приложить немало усилий для изготовления труб своими руками. Тем не менее, использование ручного трубогиба может сэкономить вам деньги на инструментах. Эти инструменты также могут ограничить степень повреждения ваших труб во время их первоначальной установки.

См. этот ручной трубогиб на Amazon.

Альтернативные методы гибки

Тем не менее, существует несколько способов сгибания оцинкованной трубы, независимо от того, используете ли вы ручной трубогиб или автоматический. Некоторые из наиболее распространенных методов, используемых сегодня, включают:

Гибка сжатием

Чтобы выполнить изгиб сжатием, наденьте трубу на матрицу. Как только труба закреплена, вы можете согнуть ее вручную, коленом или с помощью плоскогубцев. Если вы пытаетесь согнуть трубу вручную, обязательно наденьте перчатки.

Изгиб плашки

Изгиб плашки, как правило, является автоматическим процессом. Поместите свою трубу под гидравлический цилиндр и дайте ему упасть на него. Обратите внимание, что при использовании метода набивки лучше всего заполнить трубу каким-либо вспомогательным материалом. Если вы попытаетесь согнуть трубу, которая плохо закреплена, вы рискуете перегнуть или иным образом повредить линию.

Сгибание валков

Сгибание валков очень похоже на изготовление макаронных изделий, только вместо муки и яиц используется металл. Чтобы свернуть изгиб, вы можете провести трубу через трубчатые ролики, заранее установив желаемый угол. Опять же, вы захотите заполнить свою трубку перед этим видом прокатки, иначе рискуете перекрутиться.

Индукционная гибка

Для индукционной гибки оцинкованной трубы можно обернуть вокруг трубы нагревательный змеевик. Убедитесь, что катушка подходит к той части трубы, которую вы хотите согнуть. Как только труба эффективно размякнет, вы можете использовать руки или инструмент, чтобы согнуть ее до желаемой степени.

Горячая гибка

Горячая гибка аналогична индукционной гибке. Однако вместо того, чтобы устанавливать на трубу индукционную катушку, вы можете вместо этого нагреть нужный изгиб с помощью паяльной лампы или аналогичного инструмента. Как только ментал станет мягким, вы можете зафиксировать его зажимом, чтобы обеспечить эффективный изгиб.

Легко ли гнется оцинкованная труба?

Оцинкованная труба защищена слоем цинка. Этот слой предохраняет трубу от ржавчины. Несмотря на то, что со временем слой может повредиться, он обеспечивает долговечность труб, экономит ваши деньги и обеспечивает подачу воды и газа в течение многих лет.

Вопреки распространенному мнению, этот слой цинка не затрудняет сгибание оцинкованной трубы. Вместо этого вы можете согнуть оцинкованную трубу в холодном состоянии с помощью трубогиба и других соответствующих электроинструментов.

Если ваша оцинкованная труба находится на старой стороне, есть вероятность, что цинковое покрытие может треснуть. В этих случаях вам может потребоваться заменить изогнутую трубу, чтобы обеспечить ее общую долговечность.

Вы можете обратиться к профессиональным сантехникам в вашем районе, если вы не чувствуете себя уверенно при работе с трубогибом или если у вас уже был неудачный опыт работы с треснувшим цинком. Первоначальная консультация может также помочь вам определить, какой из ваших потенциальных методов гибки лучше всего подходит для ваших инструментов, не говоря уже о проекте, который вы задумали.

Как правильно согнуть трубку?

Домашние трубы можно сгибать теми же методами, что и трубы. В частности, вы можете набивать, сворачивать, сжимать и вращать трубы. Все эти методы, при правильном использовании, гарантируют, что ваша трубка сможет адекватно вписаться в предпочитаемую вами установку.

См. этот ручной трубогиб на Amazon.

Как согнуть трубу без гибочного станка?

Существует несколько способов успешно согнуть трубу без инструмента для гибки. Какой метод вы используете, будет зависеть от размера вашей оцинкованной трубы и степени, до которой вы хотите изогнуть трубу.

В первую очередь закройте трубку песком или грязью и заполните ее. Эти материалы предотвратят перегибы и другие виды повреждений труб в процессе гибки. Как только ваша труба будет заполнена плотным материалом, найдите прочный предмет вокруг дома. Вам нужно, чтобы этот объект был шире вашей трубы.

Как только вы найдете нужный объект, обведите его трубкой. Затем, надев перчатки, используйте вес и силу своего тела, чтобы согнуть трубу под желаемым углом. Наполнение, как было сказано выше, предохранит трубу от растрескивания и перекручивания.

Как согнуть трубу, не перегнув ее?

Если вас беспокоит структурная целостность вашей трубы, вы можете принять меры, чтобы предотвратить ее перекручивание. Лучший способ ограничить повреждение трубы — заполнить ее песком перед ее изгибом. Когда вы заполняете трубу плотным песком, вы заставляете трубу лучше держать форму.

Обратите внимание, что вам понадобится клейкая лента или какой-либо другой колпачок, чтобы песок не высыпался через трубу. Как только вы разместите трубу под желаемым углом, вы можете снять заглушку и уплотненный песок перед остальной частью установки.

Как найти степень изгиба?

Самый простой способ определить угол изгиба трубы — взять трубогиб. Вы не будете повторно сгибать рассматриваемую трубу. Скорее всего, трубогибы часто оснащены транспортиром.

Если вы подгоните трубогиб к углу трубы, вы будете иметь представление о том, на какой угол изгибается труба. В качестве альтернативы вы можете приобрести ручной транспортир и подогнать его под нужный угол.

Если вы не уверены, под каким углом нужно согнуть трубу, или хотите перепроверить свои размеры, обратитесь к профессионалам. Сантехники рядом с вами могут помочь вам определить угол наклона всех труб в вашем доме. Они даже могут дать вам представление о том, под каким углом вам может понадобиться согнуть новые трубы, если вы захотите установить новые детали.

Приспособление оцинкованных труб к вашему дому

Слой цинка на внешней стороне оцинкованных труб обеспечивает их устойчивость к ржавчине и другим видам повреждений в течение длительного времени. Однако эта дополнительная прочность может затруднить изгиб оцинкованных труб по сравнению с другими типами труб. Имея это в виду, вам понадобятся подходящие инструменты, если вы хотите изменить любую из ваших труб, которые будут установлены.

Трубогибы с ручным и механическим приводом помогут вам безопасно согнуть трубы под желаемым углом. Тем не менее, профессиональные сантехники также могут помочь вам лучше установить трубы в вашем доме. Даже если вы хотите установить трубы самостоятельно, первоначальная консультация с местными профессионалами может немного упростить этот процесс.

22 Схемы самодельных трубогибов, которые легко сделать своими руками

Хотя для тонкостенных труб подходит тот же процесс нагрева и гибки, изгиб не всегда получается гладким. А тратить сотни долларов на трубогиб тоже не хочется?

Вы всегда можете сделать трубогиб своими руками! Хотя мы не можем сказать, что это простая задача, которую можно выполнить за несколько минут, она, безусловно, выполнима, если у вас есть нужные материалы, самоотверженность и необходимые навыки.

Читайте дальше, чтобы узнать 22 урока по изготовлению трубогиба!

1. Подробное демонстрационное руководство по изготовлению трубогиба

В этом видео доктор Д.С., , использует штампы 160 мм и 100 мм для изготовления самодельного трубогиба. Хотя вам не будет предоставлен какой-либо план, видео довольно подробное, и все измерения отображаются на экране.

С другой стороны, один из зрителей заметил, что самодельный гибочный станок не дает плавных изгибов, учитывая, что он не оснащен регулируемым толкателем. Итак, если вы планируете воспроизвести этот урок, вам, возможно, придется внести некоторые коррективы в процессе.



2. Самодельный трубогиб – объяснение в 59 изображениях

Если вы не знакомы с различными типами трубогибов, их конструкциями и рабочим механизмом, обязательно прочитайте этот пост!

План и конструкция трубогиба своими руками представлены в этом блоге. Хотя вы не можете найти подробные инструкции по этому мастер-классу, множество демонстрационных изображений помогут вам следовать руководству.

С другой стороны, процесс сборки выглядит сложным. Итак, если вы новичок в металлообработке, этот урок может показаться вам ошеломляющим.

См. руководства



3. Самодельный трубогиб из стали и подшипников

Вот как можно сделать трубогиб диаметром ¾ дюйма! Этот самодельный гибочный станок изгибает металлическую трубу под углом до 90 градусов, и его относительно легко построить.

Видео очень подробное, и в самом видео даны краткие инструкции по каждому шагу. Финальный изгиб выглядит гладким, и изгиб кажется идеальным. Единственным недостатком является то, что вы не можете согнуть несколько диаметров труб, используя этот самодельный станок.

Посмотреть руководства



4. Как сделать самодельный спиральный трубогиб?

Если это ваша первая попытка собрать самодельный трубогиб, вы можете начать с простого руководства. Этот трубогиб DIY от Pavan Fabrication можно воспроизвести, выполнив несколько операций по металлу.

Несмотря на то, что изгиб был изогнутым, вы все же можете сделать достаточно хороший изгиб, заполнив трубу изнутри. Если вам нужен гибочный станок, чтобы согнуть несколько труб здесь и там в бытовых целях, этот гибочный станок своими руками отлично справится со своей задачей.



5. Подробное руководство по сборке трубогиба – проектирование и изготовление

Разработка механического проекта трубогибочного станка Sachin Thorat на LearnMech идеально подходит для вас, если вы с нетерпением ждете обучения ознакомьтесь с основами трубогибочных станков.

В проекте проработаны различные типы трубогибочных станков, а затем детали конструкции гидравлического трубогиба. Хотя в этом посте не приводятся пошаговые инструкции, этот блог по-прежнему является отличным ресурсом по самодельным трубогибам.

Ознакомьтесь с руководствами



6. Сделайте большой трубогиб с нуля!

У вас есть дрель, углошлифовальная машина, сварочный аппарат и, конечно же, навыки работы с металлом и целеустремленность? Если да, то ты, мой друг, можешь построить мощный трубогиб с нуля, как это сделал Ютубер из ДОМАШНЕЕ БЕЗУМИЕ !

Зрители в восторге от того, насколько талантлив и опытен Ютубер. И мы разделяем их мнение! Ютубер создал такой функциональный и надежный дизайн с невероятно простыми инструментами. Он даже сделал штамп сам, не используя токарный станок. Насколько это здорово?



7. Самодельный трубогиб — два разных диаметра

Вот руководство для начинающих по самодельному трубогибу от Mistry MakeTool. Все материалы и расходные материалы вместе с их размерами перечислены в блоге, а затем приведены пошаговые инструкции по проекту «Сделай сам».

Для вашего удобства к письменным инструкциям прилагаются демонстрационные изображения. Наконец, если какой-либо из шагов вас смущает, вы можете найти видеоурок по трубогибу своими руками в конце блога.

Ознакомьтесь с руководствами



8. Самодельный станок для гибки круглых труб от Mistry MakeTool повернуться на шарнир с регулируемым расстоянием, чтобы пользователи могли легко сгибать трубы различного диаметра.

Но если вы не хотите сгибать трубы разного диаметра, этот мастер-класс по изготовлению своими руками просто фантастический. Ютубер предложил посетить его блог для всех измерений и письменных инструкций. Мы надеемся, что вы найдете это полезным.



9. Самодельный гидравлический станок для гибки труб диаметром 1 дюйм

Ютубер из Creative Etc. в этом руководстве собирает станок для гибки труб диаметром 1 дюйм. Однако в поле описания он упоминает, что вы можете легко настроить эту конструкцию для гибки разного диаметра с помощью разных штампов.

Гидравлический гибочный станок обеспечивает изгиб под углом около 45 градусов. Учебник подробный и простой в использовании. Тем не менее, списки расходных материалов и размеров не предоставляются зрителям. В учебнике используется простой и доступный метод изготовления штампа. Вы будете удивлены!



10. Трубогиб своими руками – план, инструкции и демонстрация

Компания Lecgo из Instructables изготовила простой и портативный трубогиб из фанеры и колес, взятых на свалку. По словам блогера, длина трубогиба не превышает 40 см ни с одной из сторон.

Кроме того, Lecgo также упоминает, что он использует этот трубогиб для гибки алюминиевых труб диаметром 20 мм. В комментарии он уточнил, что эта конструкция также может работать с трубами диаметром 22 или 16 мм. Тем не менее, дизайн должен быть соответствующим образом скорректирован.

Посмотреть руководства



11. Как сделать роликовый гибочный станок?

Этот ручной вальцовый станок имеет 3 ролика, обеспечивающих безупречный изгиб. Пока сборка демонстрируется подробно, к сожалению, ютубер не предоставляет список комплектующих и размеры.

Металлический гибочный станок идеально подходит по размеру и относительно прост в сборке. В то время как DIY довольно хорош, зрители поделились несколькими конструктивными критическими замечаниями в комментариях. Убедитесь, что вы принимаете эти комментарии во внимание при выполнении этого руководства.



12. Учебное пособие по самодельному трубогибу круглого/квадратного сечения

Будь то круглая или квадратная труба, этот самодельный трубогиб отлично справится со своей задачей. В этом посте на HomeSteady Мишель Хикман делится со своими читателями пошаговыми инструкциями по изготовлению трубогиба.

Предметы, которые вам понадобятся, вместе с их размерами также опубликованы в блоге. HomeSteady содержит множество замечательных руководств по рукоделию для нас, фанатов рукоделия. Проверьте их!

Посмотреть учебные пособия



13.

Простой трубогиб с углом наклона 45 градусов своими руками

Если вы не хотите прилагать слишком много усилий и самоотверженности для сборки трубогиба своими руками, этот урок для вас! Следите за ютубером из . VIP создает , пока он строит фантастический прочный металлический конструктор за несколько простых шагов.

Даже если вы новичок в металлообработке, вы сможете повторить этот мастер-класс, если у вас есть подходящие инструменты. К сожалению, список расходных материалов и материалов в описании не указан.



14. Быстрый и простой трубогиб своими руками с использованием велосипедного обода

Переработайте старый обод, чтобы сделать простой трубогиб своими руками, следуя этому простому руководству от Fab2Ku. Этот учебник не требует сложного процесса и состоит из нескольких простых шагов. Всего несколько компонентов, и ваш трубогиб своими руками готов. Отличный учебник для начинающих!

С другой стороны, кажется, что такая конструкция приводит к нескольким перегибам на изогнутой трубе. Однако предварительно заполните свои полые трубы песком, чтобы избавиться от такой проблемы.



15. Узнайте, как согнуть трубу без трубогиба!

Итак, вы хотите согнуть несколько труб, но не хотите вкладывать все силы и деньги в сборку трубогиба своими руками? Что ж, у нас есть кое-что и для вас!

Инструктируемый пользователь , аясбек , использовал плантатор из винной бочки и закругленный блок, чтобы согнуть стальную трубу длиной 4 фута и диаметром ¾ дюйма.

Предварительно нужно заполнить трубу песком, чтобы избежать перегибов. Но помните, что вы должны использовать полностью сухой песок, если хотите нагреть трубу для более плотного изгиба. Один читатель заметил, что нагревание влажного песка внутри трубы может привести к взрыву.

Ознакомьтесь с руководствами



16. Соберите мощный трубогиб со сменными роликами

Этот мощный трубогиб конструкции KEVNEN WELDER изгибает трубу до 90 градусов без каких-либо перегибов. Сменные ролики в конструкции позволяют легко получать изгибы разного диаметра.

К сожалению, сборка не проработана пошагово. Используемые продукты и их размеры также не указаны. Следовательно, если вы с нетерпением ждете подробного руководства, это может быть не то, что вам нужно.



17. Как сделать гидравлический трубогиб из старого домкрата?

У вас в гараже завалялся старый домкрат? Если да, то у нас есть для вас идеальный учебник по трубогибу своими руками!

Ютубер из Family DIY информирует своих зрителей о каждом следующем шаге проекта. Зрители аплодировали усилиям и мастерству в разделе комментариев.

В конце урока ютубер демонстрирует, как этот самодельный гидравлический трубогиб работает с дюймовой трубой, полудюймовой трубой и трубой ¾. Результаты были невероятными, так как загнутые края были ровными, а изгиб — чистым.



18. Гибка трубы без трубогиба – ответы на все вопросы на WikiHow

Если вы все еще находитесь на этапе изучения гибки труб и вас беспокоят несколько связанных вопросов, этот пост от WikiHow идеально подходит ресурс для вас!

Можно ли согнуть трубу без трубогиба? Как согнуть трубу ПВХ? Как согнуть стальную трубу? Доверься нам; вы получите ответы на все свои вопросы в этом единственном посте!

Проверить учебники



19. Сборка простого и легкого трубогиба вручную

Если вам не нравятся сложные самодельные конструкции, и вы просто хотите сделать простой самодельный трубогиб на выходных, вам может понравиться этот урок от Garage Section.

Youtuber использует два небольших шкива 26 X 67 мм одинакового размера для сборки трубы диаметром до 18 мм. Вы можете увидеть демонстрацию машины почти в конце видео.

Проверить учебники



20.

7 советов по эффективному использованию трубогиба

Если у вас уже есть трубогиб или вы недавно сделали его своими руками, безупречный изгиб, не так ли?

В этом сообщении от WOODWARD FAB, вы найдете 7 замечательных советов о том, как повысить эффективность вашего трубогиба. От того, как обслуживать трубогиб, до того, как избежать смятия труб, здесь есть ответы на все ваши вопросы!

Ознакомьтесь с руководствами



21. Уникальное руководство по трубогибу своими руками с использованием мотоциклетной звездочки

Творчество поистине безгранично! Присоединяйтесь к ютуберу из delson mix tutorials , пока он мастерит трубогиб с помощью мотоциклетной звездочки. Если у вас есть такой, этот урок может вас вдохновить.

На этом канале Youtube вы найдете множество товаров для дома и металлообработки. Посетите их канал, если вам нравится эта ниша учебных пособий!



22. Гениальный трюк для безукоризненной гибки круглых труб!

Знаете ли вы, что гантели можно использовать в качестве штампов для самодельного трубогиба? Ну, теперь ты знаешь!

В этом видеоуроке ютубер из Sek Austria демонстрирует, как сделать гидравлический трубогиб с помощью гантелей.

Однако, по словам создателя, сделать эти штампы своими руками не так просто, как кажется. Итак, следуйте этому руководству только в том случае, если вы абсолютно счастливы потратить время и самоотверженность. В противном случае усилия действительно не стоят того.



Резюме

Сообщите нам, каким из этих 22 руководств вы будете следовать, чтобы спроектировать и собрать трубогиб своими руками.

Если вы специалист по металлообработке, было бы полезно, если бы вы могли высказать свое мнение о том, какие из этих руководств на самом деле выполнимы, удобны для новичков и дают хороший изгиб. Вы бы очень помогли своим коллегам-энтузиастам DIY!

Кроме того, если вы хотите поделиться своим опытом и тем, как работал гибочный станок, не стесняйтесь это делать. Мы все в ушах!

Как согнуть выхлопную трубу?

Хотите знать, как согнуть выхлопную трубу и нужно ли это делать? Что ж, мы исследовали изгибы выхлопной трубы и подготовили для вас ответы.

Для гибки выхлопной трубы можно использовать трубогиб с оправкой или сгибать без использования техники заполненной трубы. Чтобы использовать метод заполненной трубы, выполните следующие действия:

  • Измерьте длину трубы до того места, где должен быть изгиб, и сделайте отметку.
  • Наполните трубу песком и закройте концы.
  • Закрепите трубу в тисках так, чтобы метка шага 1 была видна только на краю тисков.
  • Нагрейте место, где вы хотите сделать изгиб, паяльной лампой.
  • Согните трубу, потянув на себя.
  • Снимите трубу с тисков и проверьте ее правильность.
  • Повторно согните трубу, если требуется регулировка.
  • Промойте трубу водой, чтобы удалить весь песок.

В этой статье вы узнаете, как согнуть выхлопную трубу с помощью трубогиба с оправкой и без него. Это может быть полезно для экономии денег при замене или регулировке выхлопной трубы. Мы также рассмотрим вопросы, связанные с выхлопной трубой. Продолжайте читать, чтобы узнать больше.

Прежде чем вы продолжите чтение, позвольте нам сказать, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!

Как согнуть выхлопную трубу

Существует два основных способа сгибания выхлопной трубы. В одном методе используется трубогиб с оправкой, а в другом методе используется техника заполненной трубы. Сначала мы рассмотрим, как использовать трубогиб с оправкой, а затем технику заполнения трубы.

Трубогиб с оправкой

Трубогиб с оправкой — это устройство, с помощью которого можно сгибать трубу без перекручивания, что может помочь улучшить воздушный поток. Трубогиб с оправкой делает это за счет того, что в трубу вставляется твердая вставка, которая удерживает форму трубы и предотвращает деформацию.

Первый шаг к использованию трубогиба с оправкой — измерить трубу до места, где вы хотите согнуть, а затем сделать отметку. Это измерение должно быть от края трубы до того места, где вы хотите, чтобы дальняя стенка кривой была после изгиба.

Теперь совместите сделанную вами метку с индикаторной меткой на трубогибе с оправкой. Это должно выглядеть как ромб или треугольник.

Затем вы можете использовать трубогиб с оправкой, чтобы согнуть трубу под нужным углом. После завершения убедитесь, что труба находится под правильным углом, и внесите необходимые коррективы.

Использование трубогиба на оправке обычно является тем способом, которым вы хотите добиться последовательного и надежного изгиба труб. Тем не менее, они могут быть дорогими. Хороший трубогиб с оправкой может стоить от 10 000 до 50 000 долларов. По этой причине многие люди выбирают более дешевый способ сгибания выхлопных труб в домашних условиях. Теперь мы рассмотрим технику заполненной трубы.

Техника наполнения труб

Техника наполнения труб — это метод гибки трубы в домашних условиях без покупки дорогого трубогиба с оправкой. В этом методе используется песок, чтобы помочь трубе сопротивляться деформации. Вот шаги.

Измерение до изгиба

Во-первых, вам необходимо измерить расстояние от конца трубы до того места, где должна быть дальняя стенка изгиба после изгиба. Обязательно предусмотрите три дюйма нахлеста трубы в том месте, где вы будете прижимать выхлопную трубу к автомобилю. В этот момент сделайте отметку на трубе, которую будете использовать позже.

Засыпка трубы песком

Далее нужно заполнить трубу песком. Не забудьте плотно утрамбовать песок. Теперь закройте концы трубы, чтобы песок не вытекал. Если у вас нет шапки, вы можете использовать свернутые газеты. Только не забудьте хорошо упаковать газету, чтобы она не протекала.

Закрепление трубы в тисках

Возьмите трубу и крепко закрепите ее в тисках. Совместите отметку, которую вы сделали ранее, сразу за краем тисков, чтобы она была видна. Затяните тиски, чтобы закрепить выхлопную трубу, но не настолько туго, чтобы на металле остались вмятины.

Нагрев места изгиба

Затем возьмите паяльную лампу и нагрейте металл в том месте, где должен быть изгиб. Нагревайте металл до тех пор, пока он не станет ковким. Вы захотите нагреть внутреннюю часть трубы больше, чем внешнюю, потому что, если внешняя часть перегрета, это может привести к разрыву металла при растяжении. Труба будет более устойчива к сжатию, так что внутри будет горячее.

Сгибание трубы

Теперь согните трубу, потянув на себя. Обязательно наденьте сварочные перчатки, так как металл хорошо проводит тепло, и тепло может быстро распространяться по трубе. Тяните равномерно и не рывками, чтобы уменьшить вероятность образования складок или разрывов.

Проверка изгиба

Теперь возьмите трубу и поднесите ее к нужному месту. Посмотрите, достаточен ли изгиб или необходимо внести коррективы.

Выполнение регулировок

Если требуется регулировка, поместите трубу обратно в тиски и повторно нагрейте изгиб. Немного потяните трубу в нужном направлении и проверьте еще раз, пока труба не подойдет.

Промыть трубу водой

После того, как выхлопная труба приняла правильную форму, пришло время очистить ее от песка. Начните с снятия крышек и высыпания песка. Некоторое количество песка может прилипнуть к внутренней части трубы, поэтому промойте трубу водой. Как только весь песок будет удален, обязательно высушите трубу, прежде чем устанавливать ее на автомобиль. Это поможет предотвратить ненужную коррозию.

Если вы точно следовали этим шагам, ваша выхлопная труба теперь должна быть согнута под правильным углом. Он все еще работает  охватывает оба этих метода, если вы хотите узнать о них больше. Теперь давайте обсудим, следует ли вообще сгибать выхлопную трубу.

Нужно ли сгибать выхлопную трубу?

Вы обязательно должны согнуть выхлопные трубы так, чтобы они правильно подходили к днищу вашего автомобиля. Пока изгиб не настолько резкий, что ограничивает поток воздуха, не должно быть причин не сгибать выхлопную трубу.

Как измеряется изгиб выхлопной трубы?

Выпускной изгиб измеряется путем нахождения расстояния от центра трубы в начале изгиба до центра трубы в центре изгиба. Это расстояние является радиусом изгиба. Расстояние от одной стороны изгиба до другой стороны должно быть в два раза больше радиуса изгиба, также называемого диаметром изгиба.

Это может быть немного сложно рассчитать, но измерительные приборы также могут помочь вам определить радиус изгиба вашей трубы. Специальная выхлопная труба Джима  более подробно описывает расчет радиуса изгиба выхлопной трубы.

Погнута ли выхлопная труба?

Погнутая выхлопная труба не представляет опасности для вашего автомобиля. Если изгиб ограничивает поток воздуха, важно быстро его исправить. Когда поток воздуха ограничен, двигатель должен работать с большей нагрузкой, чтобы привести автомобиль в движение, и его производительность может снизиться. Со временем это может создать ненужную нагрузку на двигатель и привести к повреждению внутренних деталей.

Влияет ли поврежденная выхлопная система на характеристики автомобиля?

Поврежденный выхлоп влияет на характеристики автомобиля. Если имеется блокировка или ограничение потока воздуха, в двигателе будет создаваться избыточное давление, которое будет снижать производительность двигателя.

Если в выхлопной трубе есть дыра, двигатель может потерять драгоценный вакуум, что снизит производительность. В целом, если у вас есть повреждения выхлопной системы, было бы неплохо исправить их как можно скорее.

Как починить болтающуюся выхлопную трубу?

Если у вас висит выхлопная труба, важно отремонтировать ее до того, как вы повредите ее, волоча ее по земле. Хотя вы можете отремонтировать его, купив сменный резиновый зажим, он будет стоить более 30 долларов и прослужит всего около десяти лет. Есть техника, которая служит дольше и стоит всего несколько центов. Техника проволочной подвески.

Это очень просто сделать. Сначала возьмите проволочную подвеску и сделайте петлю, чтобы обойти выхлопную трубу. Затем закрепите эту петлю на раме, где должен крепиться резиновый зажим. Вот и все.

Ваша выхлопная труба больше не будет висеть и прослужит намного дольше, чем резиновые хомуты, предназначенные для удержания выхлопной трубы. Если вы хотите посмотреть видео о том, как это сделать, у Dannys Cam есть отличное видео на Youtube.



Заключительные мысли

Изгиб выхлопной трубы — это то, что вы можете сделать сами, если знаете правильные методы. Хотя изогнутая выхлопная труба не является проблемой для работы автомобиля, если труба изогнута настолько сильно, что ограничивает поток воздуха, вам необходимо устранить эту проблему. Также мы узнали, что подвесную выхлопную трубу можно починить самостоятельно с помощью металлической вешалки.

Надеемся, вам понравилась эта статья. Если вы хотите узнать больше, ознакомьтесь с другими сообщениями ниже:

Есть ли в Fiat 500L каталитический нейтрализатор?

Насколько велик каталитический нейтрализатор?

Как согнуть профильную трубу: проблемы и решения

Использование профильных труб (имеющих квадратное или прямоугольное сечение) становится все более популярным, поскольку они обладают высокой прочностью и имеют хорошие показатели надежности. В то же время правильно согнуть профильную трубу, не нарушив ее целостность и функциональность, не так просто. Особенно остро стоит вопрос гибки профильных труб своими руками в домашних условиях.

Применение гнутых профильных труб для благоустройства дома, двора и сада

Содержание

  • 1 Основные свойства профильных труб
  • 2 Особенности применения трубогиба
  • 3 Альтернативные варианты гибки труб при главная
    • 3.1 Гибка профильных труб болгаркой
    • 3.2 Пружинный метод
    • 3.3 Гибка труб песком
    • 3.4 Как согнуть профильную трубу водой

Основные свойства профильных труб

Основное отличие профильной трубы от традиционной – ее сечение. Именно разница в поперечном сечении не всегда позволяет использовать обычные стандартные способы изгиба и добиться необходимого радиуса кривизны . Кроме того, промышленность выпускает профильные трубы из различных материалов: латуни, меди, алюминия и др. , что влечет за собой использование различных способов гибки.

Также следует помнить, что любые механические воздействия с целью изгиба профильных труб могут внести дефекты, а иногда и привести к нарушению целостности конструкции, поэтому нелишним будет позаботиться о возможности растяжения профильной трубы при он изогнут.

Разнообразие применения гнутых профильных труб в эстетических целях

Для достижения требуемого радиуса изгиба при выполнении работ своими руками необходимо обратить внимание на плавность, неторопливость движений, а также усилия, которые значительно уменьшат вероятность повреждения и помогают получить нужную криволинейную форму изделия.

Толщина стенок профильной трубы также влияет на выбор необходимого способа гибки. Но если четко представить себе конечный результат, правильно и обдуманно подойти к выбору способа гибки профильной трубы, то полученная на выходе конструкция будет отличаться долговечностью, эстетичностью и надежностью.

Оригинальная садовая скамейка на ножках из гнутой профильной трубы

Полезный совет! Помните, что термическое воздействие на профильную трубу влечет за собой изменение внутренней структуры материала, из которого она изготовлена, а может существенно повлиять на свойства прочности и надежности. Кроме того, многократное воздействие на изменение формы трубы (изгиб, изгиб), приводит к ее разрушению.

Особенности использования трубогиба

Перейдем к вариантам, как согнуть профильную трубу в домашних условиях. Сразу отметим, что согнуть профильную трубу своими руками без применения специальных инструментов достаточно сложно, особенно если толщина стенки трубы большая. Наиболее приемлемым и уместным в домашних условиях будет использование трубогиба. Трубогиб характеризуется наличием специального приводного колеса, которое при движении по одной из граней позволяет изгибать профильную трубу так, как это необходимо пользователю.

Трубогиб ручной механический трехвалковый для профильной трубы

Трубогибы ручные и электрические. В первом случае гибку профильной трубы осуществляют вручную, приводя в движение колеса трубогиба специальной рукояткой. Это допустимо, если сечение трубы небольшое, а сама конструкция не громоздкая. и изменить его форму можно своими руками.

В противном случае, когда объем работ и размеры трубы достаточно велики, требуется электрический трубогиб, приводимый в действие простым нажатием кнопки. Принцип работы аналогичен: движение колеса по краю. Зато результат получается более эстетичным и менее трудоемким.

Трубогиб гидравлический для круглой и профильной трубы

Если работа одноразовая, то нет смысла покупать спецтехнику и проводить работы на дому, лучше обращаться в специализированные компании, можно арендовать станок. Как согнуть профильные трубы без трубогиба будет дано позже.

Альтернативные варианты гибки труб в домашних условиях

Рассмотрим, как согнуть профильную трубу без использования специальных станков. Следует отметить, что изгиб профильной трубы по радиусу должен удовлетворять следующим требованиям:

  • желаемая толщина стенки трубы должна быть более 2 см, иначе изгиб чреват нарушением целостности конструкции трубы;
  • ставим профиль трубы высотой Z > 2 см, тогда профильная труба, согнутая на длине 3,5 х Z, не разрушится и не потеряет надежности.

Важна температура изделия во время гибки. Не секрет, что в нагретом состоянии легче изменить кривизну металлического изделия. Но, если работа выполняется дома, обязательно нужно соблюдать технику безопасности и следить за своими действиями.

Полезный совет! Следует отметить, что профильные трубы с высотой профиля до 1 см не нуждаются в нагреве для придания им изогнутой формы, тогда как трубы с С высотой профиля более 4 см не изгибаются однозначно своими руками и без нагрева.

Гибка профильных труб болгаркой

Еще один способ добиться нужного радиуса гиба своими руками – использовать болгарку. В месте предполагаемого изгиба необходимо сделать несколько поперечных пропилов (обычно их нужно три), затем просто согнуть профильную трубу своими руками и сварить места пропилов сварочным аппаратом.

Так как профильная труба имеет сечение правильной формы, то конечное изделие будет иметь вполне эстетичный вид (если тщательно отшлифовать сваренные участки) с ненарушенными показателями прочности.

Пружинный метод

Изгиб профильной трубы малого сечения с помощью пружины

Способ достаточно простой и может быть реализован следующим образом: нужно взять проволоку (желательно стальную) толщиной около 2 мм, сделать квадрат из него пружинку, которая вставляется в трубу, потом стоит нагреть место, где она будет изгибаться и согнуть трубу до того радиуса, который необходим. Стоит сразу же следить за тем, как правильно согнуть профильную трубу, так как нагретая труба недолго сохранит свою пластичность.

Полезный совет! При изготовлении пружины следите за тем, чтобы ее сегменты были на полтора-два миллиметра меньше соответствующей стороны отрезка профильной трубы. В таких условиях разместить пружину внутри профильной трубы не составляет труда.

Трубогиб для профильных труб любого сечения с электродвигателем

Песок для гибки труб

Когда нет возможности выполнять работы в специализированных мастерских и дело ограничивается домашними условиями и своими руками, На помощь приходят самые разнообразные идеи, как согнуть профильную трубу, не затрачивая много финансовых и физических усилий. Рассмотрим подробнее, как согнуть профильную трубу: в домашних условиях можно использовать обязательно просеянный и высушенный песок. А также деревянные клинья, которые соразмерны срезу трубы и могут быть забиты в нее.

Процедура следующая:

  • вбить клин с одной стороны трубы;
  • засыпать внутрь песок;
  • забейте клин с другой стороны, сделав таким образом подобие заглушки.

Далее, закрепив один конец, можно согнуть до нужного радиуса. Кроме того, изгиб также может нагреваться для облегчения работы. Целостность и прочность трубы обеспечит насыпанный песок, который после удачного изгиба можно удалить, предварительно выломав деревянные клинья.

Самодельное приспособление для гибки профильных труб

Как согнуть профильную трубу водой

Профильные трубы можно согнуть в домашних условиях, как нужно по проекту, с помощью воды. При этом труба должна быть изготовлена ​​из меди или любого другого цветного металла. Необходимо закрыть один из концов профильной трубы заглушкой и залить внутрь воду. Важно обеспечить его наличие при отрицательной температуре, чтобы вода могла замерзнуть. В таком состоянии согнуть своими руками профильные трубы как прямоугольного, так и квадратного сечения не кажется сложной задачей.

Полезный совет! Помните, профильная труба квадратного сечения будет легче гнуться ближе к концам, а не к середине.

Гибка труб из нержавеющей стали: эффективные процессы и соображения

Нержавеющая сталь является одним из самых популярных материалов в обрабатывающей промышленности. Это делает гибку труб из нержавеющей стали стандартным процессом формования при изготовлении металлических деталей для различных применений. Инженеры и проектировщики считают это основной операцией в составе системы труб и трубопроводов.

Однако необходимо правильное понимание того, как сгибать стальные трубы . Некоторые высококачественные материалы из нержавеющей стали в настоящее время широко распространены, что усугубляет проблемы с их обработкой. Поэтому очень важно знать, как выполнять процесс гибки.

В этой статье мы обсудим наиболее эффективные методы гибки стальных труб. Мы также поможем вам получить максимальную отдачу от процесса.

Основы и проблемы Гибка труб из нержавеющей стали

Использование стали для изготовления прототипов на заказ может оказаться сложной задачей. Это твердый материал. Однако это пластичный и податливый материал. Он легко формируется с помощью различных процессов механической обработки в несколько форм. Гибка труб из нержавеющей стали — это процесс, который помогает придать трубам несколько ценных конфигураций.

Хотя нержавеющую сталь можно сгибать в различные формы, этот процесс может потребовать значительного прямого давления для специальных инструментов. Когда мы говорим о гибке высококачественных материалов из нержавеющей стали, внимание обращается на повышенную сложность гибки. Сложность часто зависит от толщины трубки.

Толстостенные трубы обычно требуют повышенного усилия для изгиба. Кроме того, для конкретных размеров и форм труб может потребоваться свой комплект гибочного оборудования. Возможность возникновения возвратной пружины также представляет серьезную проблему при гибке труб из нержавеющей стали.

Как сгибать трубы из нержавеющей стали

Работать с трубами из нержавеющей стали довольно сложно. Однако некоторые приемы могут помочь упростить этот процесс. В этом разделе мы обсудим, как согнуть трубы из нержавеющей стали, используя наиболее эффективные методы.

Гибка труб на оправке

Гибка металлических труб на оправке часто выполняется на трубогибочной машине с вращающейся тягой. Оправка – это инструмент, помещаемый внутрь трубы, чтобы гарантировать, что ее форма не изменится при изгибе. Оправки могут поставляться с дополнительным стальным шариком, чтобы они оставались внутри изогнутых участков изгибов во время процесса гибки.

Установка для гибки труб на оправке включает:

  • Пресс-матрица  – эта матрица удерживает касательную (или прямую часть) трубы.
  • Зажимная матрица  – вращает стальную трубу вокруг гибочной матрицы.
  • Оправка  – поддерживает внутреннюю часть трубы вокруг изгиба и может поставляться с шарнирными шариками.
  • Грязесъемная матрица  – контактирует с трубкой непосредственно перед точкой касания внутреннего радиуса, протирая заготовку, чтобы предотвратить образование складок на внутреннем радиусе.

Гибка труб на оправке доминирует в области гибки труб из нержавеющей стали, особенно при работе с малыми радиусами. Когда вы думаете о том, как согнуть трубу из нержавеющей стали по радиусу, вы должны выбрать гибку на оправке. Это связано с тем, что метод обеспечивает максимальный контроль над овальностью и утончением стенки.

Использование оправки с внутренним диаметром (ID) помогает поддерживать поток материалов во время гибки. Точно так же пресс-форма поддерживает внешний диаметр (НД). Эти элементы объединяются для контроля наружного и внутреннего диаметра трубы на протяжении всего процесса гибки. Изгиб трубы на оправке помогает предотвратить наиболее распространенные проблемы с изгибом, в первую очередь пружинение. Это также предотвращает морщины, уплощение и перегибы.

Трехвалковая гибка

Валковая гибка или гибка под углом — эффективный процесс для больших заготовок. Обычно он включает в себя три валка, установленных в виде пирамиды с вертикальной или горизонтальной ориентацией фрезерования, в зависимости от размера секции. Валки движутся так, что могут создавать большие, обычно определенные радиусы.

Машина определяет, какие валки перемещаются в какую сторону. Расположение среднего ролика определяет радиус трубы. Верхний валок может двигаться вверх и вниз на некоторых машинах для создания нужного угла. На других машинах движутся два нижних валка, а верхний валок остается неподвижным.

Для изготовления спиралей производители используют вальцевание. Оператор может производить непрерывные рулоны, поднимая трубу после оборота. При этом заготовка должна иметь большой радиус и шаг в один диаметр. Однако, если он имеет больший шаг витка, потребуется дополнительный рулон. Этот ролик помогает направлять трубу наружу во время формирования бухты.

Гибка вытягиванием

Этот метод аналогичен процессу гибки труб на оправке, только без оправки. Это повышает точность трубной части для получения сложных смесей без деформации. В этом методе машина поддерживается с помощью зажимов.

Зажимы позволяют вытягивать трубу до формы, которая имеет такой же радиус, как и труба. С помощью этого принципа гибка вытягиванием помогает получить острые изгибы на трубе, сохраняя при этом высокую точность и согласованность.

Производители часто используют метод гибки с вращающимся вытягиванием деталей труб, используемых в несущих конструкциях и машинах. Типичными примерами являются каркасы безопасности, велосипедные рули, перила и т. д.

Гибка сжатием

Другим эффективным методом гибки труб из нержавеющей стали является гибка сжатием. Этот метод изгибает материал вокруг стационарной гибочной матрицы с использованием пресс-формы. Система включает начальный зажим трубы за задней точкой касания. После этого пресс-форма помогает «прижимать» заготовку к гибочной матрице.

Гибка труб сжатием лучше всего подходит для симметричных заготовок. Это трубки с одинаковыми изгибами с обеих сторон. Гибка этих труб происходит за один установ на станках с двумя гибочными головками. Таким образом, вы можете выбрать этот метод, когда округлость изгиба не является самым важным фактором.

Гибка сжатием идеально подходит для обеспечения скорости и экономичности при стремлении получить более высокую производительность при меньших затратах. Однако мы не рекомендуем этот метод для труб с радиусом осевой линии (CLR) менее чем в два раза больше диаметра изгиба. То есть вам понадобится как минимум 2-дюймовая осевая линия для 1-дюймового изгиба трубы, чтобы получить желаемое качество изгиба.

Вас интересуют другие методы гибки других листов металла? Читайте: Как согнуть листовой металл. Если у вас есть потребность в производстве гнутых труб из нержавеющей стали, RapidDirect для вас. Просто загрузите файл вашего дизайна.

Рекомендации по Гибка труб из нержавеющей стали

Размышляя о том, как согнуть стальные трубы, вы должны учитывать некоторые конструктивные особенности и факторы. К наиболее важным из них относятся:

Радиус изгиба

Изгиб стальных труб часто требует малого радиуса. В большинстве случаев утончение внешней стенки изгиба часто приводит к искривлению изгиба. Использование оправки для поддержки может помочь предотвратить это. Это означает, что гибка труб на оправке является наиболее надежным методом в данном случае.

Иногда достижение малого радиуса может привести к выходу стали за предел упругости. Это часто приводит к таким деформациям, как морщины и горбинки. В таких ситуациях рекомендуется трехвалковая гибка или гибка с вращающейся вытяжкой.

Более того, малые радиусы изгиба часто требуют более осторожного приложения силы. Изгиб на 180 градусов может быть возможен в зависимости от внутреннего диаметра и толщины трубы. Однако может потребоваться более широкая U-образная форма для сохранения структурной целостности и внутренней формы.

Предел текучести

Другим важным фактором при гибке труб из нержавеющей стали является предел текучести. Это одна из характеристик стальных материалов, которая может приводить к образованию упругой отдачи. Материалы с более высоким пределом текучести будут иметь большее отношение упругой деформации к пластической. Такие материалы также будут демонстрировать большую упругость, чем материалы с более низким пределом текучести.

Поэтому очень важно определить предел текучести вашего стального материала перед гибкой. Каждый изгиб дает разумное количество напряжения. Следовательно, предел текучести следует рассматривать с учетом ожидаемой величины деформации.

Толщина материала

Различия в толщине материала являются серьезной проблемой, когда речь идет о гибке труб из нержавеющей стали. Это особенно важно, когда производители пытаются добиться определенных допусков на изгиб. О калибре различных нержавеющих сталей часто говорят по отношению к средним значениям. Однако фактическая толщина материала в действительности находится в пределах определенного диапазона.

Таким образом, небольшое изменение толщины может значительно повлиять на угол изгиба на несколько градусов. Это часто влияет на результаты, особенно когда вам нужны жесткие допуски. Важно знать, что некоторые материалы могут нуждаться в большей изгибающей способности, чем другие, при изготовлении труб по индивидуальному заказу. Более толстые сорта нержавеющей стали потребуют большей силы, чем более тонкие.

Деформация, связанная с изгибом более толстых материалов вокруг заданных радиусов, выше, чем у более тонких материалов вокруг тех же радиусов. Чем толще стенки, тем большее давление может выдержать трубка. Точно так же трубы с более тонкими стенками более подвержены разрушению при изгибе.

Таким образом, рекомендуется правильно установить мощность изгиба, чтобы предотвратить несоответствия и деформации материала. Вы должны выбрать правильный процесс и настроить машину соответствующим образом.

Сравнение сварных труб и бесшовных труб

Можно сгибать как бесшовные, так и сварные трубы. Однако бесшовные трубки часто лучше гнутся, если желаемый радиус мал. С другой стороны, более тонкие стенки сварных труб делают их пригодными для применений большего диаметра. Шов сварных труб может мешать согласованности изгибов. Это связано с тем, что на трубе образуется точка концентрации напряжений.

Концентрация напряжений дает сварным трубам рабочее давление на 20% ниже, чем у бесшовных труб. Мы также не можем игнорировать возможность неправильного формирования сварного шва, что может привести к тому, что труба будет не идеально круглой. Это препятствует правильному изгибу сварных труб.

Таблица радиусов изгиба труб из нержавеющей стали

Радиус изгиба трубы — это радиус, измеренный до осевой линии трубы. Инструменты для радиуса изгиба часто различаются в зависимости от трубогиба. Тем не менее, наиболее распространенные из них обычно соответствуют определенным эмпирическим правилам.

Стандартный радиус изгиба на вытяжке равен 2 x D

Это означает, что для трубы с наружным диаметром 20 мм потребуется радиус изгиба 40 мм. Возможны более узкие радиусы изгиба, например ½ x D. Однако часто бывает дороже получить что-либо меньше 2 x D.

Минимальный радиус изгиба валка составляет 7 x D

Свойства материала и толщина стенки влияют на минимальный радиус изгиба валка. Таким образом, придерживаться рекомендации 7 x D технически безопасно. Также рекомендуется допустить широкий допуск на радиусы изгиба.

Применение труб из нержавеющей стали

Трубы из нержавеющей стали — универсальный материал, используемый в различных отраслях промышленности благодаря простоте сборки. Он также может выдерживать экстремальные условия, такие как высокие температуры и давление. Это одно из свойств нержавеющей стали, которое делает ее полезной в определенных отраслях промышленности.

Например, станки с ЧПУ для автомобильной промышленности используют трубы из нержавеющей стали для производства высококачественных глушителей. Это потому, что они могут выдерживать экстремальное давление, которое проходит через них. Он также находит применение в медицинских устройствах, рамах солнечных батарей, промышленном оборудовании и электропроводке. Возможность формовать стальные трубы различной формы и толщины делает их еще более полезными.

Вы найдете трубы из нержавеющей стали для различных бытовых нужд, включая бытовые приборы, системы отопления, водоснабжения и водопровода. Вряд ли найдется отрасль, в которой не используется этот универсальный материал, начиная от аэрокосмической, автомобильной, технологической, электротехнической, строительной и пищевой промышленности.

Новаторы продолжают каждый день находить новые применения для труб из нержавеющей стали, внедряя их во все сферы жизни.

Итак, подходит ли гибка стальных труб для вашего применения?

Как уже упоминалось, стальные трубы используются в различных отраслях промышленности для различных целей. Кроме того, наличие сложных машин и современных методов делает гибку труб более точной. Таким образом, выбор подходящего материала, процесса и инструмента даст вам отличный шанс добиться идеального изгиба для вашего приложения.

Если вы хотите узнать о более экономичных способах и получить надлежащее руководство по гибке стальных труб, услуги обработки с ЧПУ RapidDirect для вас! Мы также предоставляем изготовление труб по индивидуальному заказу и услуги по изготовлению, которые вы никогда не получите в другом месте. Наша команда экспертов предлагает услуги быстрого прототипирования по конкурентоспособным ценам.

Это еще не все. Наша команда экспертов предоставит профессиональные консультации по вашему дизайну. Затем мы помогаем вам производить высококачественные и востребованные стальные трубы. Мы предлагаем гарантию качества, на которую вы всегда можете положиться. Загрузите файл САПР сегодня и получите мгновенное предложение.

Часто задаваемые вопросы

Насколько сложно сгибать трубы из нержавеющей стали?

Гибка стальных труб может быть очень сложной из-за твердости материала. Тем не менее, выбор правильного производителя с надлежащим знанием процессов и инструментов может помочь сделать процесс более плавным.

Лучше ли гибка трубы на оправке, чем гибка роликом?

Выбранный вами метод зависит от ваших требований к изгибу. Изгиб на оправке предпочтителен для операций гибки с меньшими радиусами, чтобы предотвратить сплющивание, образование складок и перегибов. С другой стороны, валковая гибка идеально подходит для более тонких труб с большим радиусом изгиба.

Для каких целей используются трубы из нержавеющей стали?

Во многих отраслях промышленности используются трубы из нержавеющей стали для различных целей. Они используются в бытовой технике, автомобильных и аэрокосмических деталях, электронных устройствах, сантехнических системах, медицинских устройствах и многом другом.

Как согнуть выхлопную трубу без трубогиба

by Usama Ali

Как согнуть выхлопную трубу без трубогиба? Не волнуйтесь, потому что есть простой способ сделать это? Все, что вам нужно, это кусок металлической трубы, который немного больше, чем выхлопная труба, и тиски. Сначала зажмите металлическую трубку в тисках, чтобы закрепить ее. Затем поместите выхлопную трубу поверх трубки и ударьте молотком по концу выхлопной трубы, пока он не согнется под нужным углом. При этом обязательно наденьте перчатки, чтобы защитить руки.

Содержание

  • 1 Как согнуть выхлопную трубу без гибки
  • 2 Как согнуть выхлопную трубу вручную
  • 3 Как согнуть выхлопную трубу без гибки?
  • 4 Как согнуть выхлопную трубу в домашних условиях?
  • 5 Как согнуть выхлопную трубу с помощью горелки?
  • 6 Как согнуть стальные трубы без гибочного станка?
  • 7 Заключительные слова
    • 7.1 Поделись этим:
    • 7.2 Похожие

Как согнуть выхлопную трубу без гибочного станка

Существует несколько способов сгибания выхлопной трубы без использования трубогиба. Одним из способов является использование тепловой пушки. Просто нагрейте участок трубы, который вы хотите согнуть, а затем с помощью плоскогубцев аккуратно согните его до нужной формы. Другой вариант – насыпать в трубу песок и нагреть его. Песок поможет поддержать трубу, когда вы будете ее сгибать.

Наконец, вы можете использовать отрезок веревки или ремешок, чтобы сгибать в нужном месте. Просто оберните веревку вокруг участка трубы, который вы хотите согнуть, а затем потяните за любой конец, пока труба не согнется до нужной формы. Приложив немного смекалки, можно легко согнуть выхлопную трубу, не используя трубогиб.

Как согнуть выхлопную трубу вручную

Если вы занимаетесь своими руками, вам может быть интересно, как согнуть выхлопную трубу вручную. Хотя это не самая простая задача в глобальном масштабе, ее можно выполнить самостоятельно, если у вас есть нужные инструменты и ноу-хау. Вот краткое изложение того, как выполнить работу.

Во-первых, вам понадобится длина выхлопной трубы, которая длиннее той секции, которую нужно согнуть. Вам также понадобится пара пружин для гибки труб, которые можно приобрести в большинстве хозяйственных магазинов. Для начала положите трубу на рабочую поверхность той частью, которую нужно согнуть, вверх.

Поместите одну из пружин на секцию, которую нужно согнуть, затем плоскогубцами медленно начните сгибать трубу. Изгибая трубу, перемещайте вместе с ней пружину, чтобы она всегда соприкасалась с трубой. Как только вы достигли нужного угла, снимите пружину и дайте трубе остыть, прежде чем продолжить. Повторяйте этот процесс, пока не согнете все необходимые секции.

Приложив немного терпения и смазав локоть, вы легко сможете согнуть выхлопную трубу вручную. Просто не торопитесь и работайте медленно, чтобы достичь идеальных результатов.

Как согнуть выхлопную трубу без гибочного станка?

Выхлопная система является важной частью любого автомобиля, и для правильной работы ее необходимо правильно обслуживать. Одной из самых распространенных проблем с выхлопной системой является погнутая труба. Изогнутая труба может привести к тому, что ваш автомобиль будет работать менее эффективно, и может быть опасным, если он за что-то зацепится. Есть несколько разных способов согнуть выхлоп без гибки.

Первый способ — использовать плоскогубцы. Этот метод не рекомендуется, так как он может повредить вашу выхлопную систему. Еще один способ согнуть выхлопную трубу без гибочного станка — использовать ремень с храповым механизмом. Этот метод намного безопаснее и не повредит вашу выхлопную систему. Наконец, вы также можете использовать воздушный компрессор. Этот метод является самым дорогим, но это также самый безопасный и эффективный способ согнуть выхлопную трубу без гибки.

Как согнуть выхлопную трубу в домашних условиях?

Согнуть выхлопную трубу в домашних условиях не так сложно, как может показаться. Есть несколько инструментов и расходных материалов, которые вам понадобятся, но если у вас есть все, процесс относительно прост. Во-первых, вам понадобится длина выхлопной трубы. Размер будет зависеть от конкретного проекта, над которым вы работаете. Также вам понадобится трубогиб. Этот инструмент можно взять напрокат в большинстве хозяйственных магазинов. Когда у вас есть труба и трубогиб, вы готовы начать.

Для начала отметьте точку на выхлопной трубе, где вы хотите сделать изгиб. Затем поместите трубу в трубогиб, чтобы совместить метку с гибочной матрицей. Медленно сожмите ручку трубогиба, чтобы оказать давление на трубу. При этом поверните ручку гибочного станка, чтобы повернуть матрицу. Это создаст плавный, равномерный изгиб трубы. Продолжайте, пока не достигнете нужного угла.

После того, как вы сделали все изгибы, пришло время отрезать трубу по длине. Для этого просто измерьте и отметьте нужную длину каждого отрезка трубы. Затем используйте ножовку или отрезную пилу, чтобы сделать ровные ровные надрезы на каждой отметке.

Как согнуть выхлопную трубу с помощью горелки?

Согнуть выхлопную трубу с помощью горелки не так сложно, как может показаться. Сначала нужно измерить расстояние от центра глушителя до конца выхлопной трубы. Это даст вам представление о том, сколько труб вам нужно отрезать. Затем используйте рулетку, чтобы отметить, где вы будете резать трубу.

Обязательно оставьте достаточно места для изгиба. После того, как вы разметили трубу, используйте ножовку, чтобы прорезать металл. Теперь пришло время нагреть трубу. Используйте пропановую горелку, чтобы нагреть область, которую вы будете сгибать. Медленно перемещайте пламя вперед и назад по металлу, пока оно не станет красным.

Затем возьмитесь за трубу в перчатках и аккуратно согните ее под нужным углом. Дайте металлу остыть, прежде чем двигаться дальше. Повторяйте этот процесс, пока не согнете все выхлопные трубы.

Как согнуть стальные трубы без гибочного станка?

Гибка стальных труб без трубогиба может показаться сложной, но это довольно просто. Можно использовать несколько методов, и наиболее эффективный метод будет зависеть от типа и размера изгибаемой трубки. Для труб небольшого диаметра можно использовать простой ручной трубогиб. Этот инструмент использует рычаги, чтобы придать трубке желаемую форму.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
