Как показать на чертеже разрез: инструкция по оформлению конструкторских чертежей по ЕСКД

alexxlab | 01.02.1987 | 0 | Разное

Содержание

Основные рекомендации как 📝 показать разрез на чертеже

  1. Разрез в чертежах: основные характеристики
  2. Показываем разрез по ГОСТ: что нужно знать про местные правила
  3. Чем может различаться разрезы от сечения

Чтобы выполнить любой предмет, отдельный элемент или полноценное здание, все начинается с работы конструктора, который совершает проектирование. Именно благодаря графическому чертежу, можно детализировать все с максимальной четкостью и точностью. Это позволит исполнителю прочесть чертеж и воспроизвести продукта нужного размера и самой сложной формы.

Большое значение в чертежах имеет разрез. Применяют разрезы для того, чтобы совершать проекцию полых форм. Или же это могут детали с наличием углубления и отверстий. Чтобы очертить внутренне подобные экземпляры на схеме, достаточно набросать штрихи. Но в данном случае, придется использовать большое количество штрихов, которые могут пересекаться друг с другом. Поэтому, чтение схемы будет затруднено, и способно даже исказить готовый продукт, чего допускать нельзя.

И чтобы перед исполнителем находился полноценный пример, как устроена деталь изнутри, нужно использовать разрез.

Что вообще собой представляет разрез? Как это называется? По сути, речь идет про изображение объекта, которое получается от рассечения одной ли нескольких плоскостей. Стоит отбросить ту часть объекта, которая находится между взглядом и секущейся плоскостью. Разрез представляет собой фигуру сечения предмета, и то, что можно увидеть за данной фигурой. В разрезе, конечно же, лучше всего, разбирается профессионал, который понимает, что к чему и зачем он вообще нужен.

Применяя разрезы, следует знать следующие детали, чтобы выполнить все правильно:

  • В черчении наличие внутреннего контура должно обозначаться с помощью штриховыми линиями. Но благодаря разрезу он станет видимым. Для этого достаточно обвести его с помощью сплошных основных черт;
  • Те сплошные основные черты, которые отображают элементы на частях модели не нужно проводить. Они находятся над расселяющейся поверхностью;
  • Обратив внимание на фигуру сечения в самом разрезе, то здесь нужно заштриховать все так, как могут диктовать нормы ГОСТа. Это также зависит от вида материала, который используется для изготовления объекта;
  • Важно отметить, что рассечение экземпляра, которое представляется, относится только к конкретному разрезу. Не нужно изменять другие начертания.

Что до видов разрезов, то они могут быть простыми и сложными. Это будет зависеть от того, сколько плоскостей планируется при разрезе.

Простые могут быть вертикальными, горизонтальными и наклонными. В зависимости от положения сечения, могут быть еще относительно горизонтальными в области проекций. Что до сложных типов, то их подразделяют на ломаные и ступенчатые виды.

У конструкторской документации по ГОСТ имеются четкие условия, как именно нужно изобразить сооружения, а также отдельные элементы. Данные правила являются актуальными для большинства отраслей производства. Поэтому, если вы должны работать с разрезами, нужно брать во внимания правила и требования, которые позволят разобраться в самом главном, и в отдельных деталях.

  • Для того, чтобы выделить разрезы, в каком положении находится секущаяся поверхность, на чертеже применяют разомкнутую черту;
  • Толщина такой черты должна устанавливаться в зависимости от толщины основной черты;
  • Первый и последний штрих линии местного сечения не должны пересекаться, на них нужно показывать стрелками направления взгляда;
  • Если разрез сложный, тогда штрихи разомкнутых линий нужно провести еще у перегибов;
  • По правилам разрезы нужно отметить надписями из двух букв. Между ними должно быть тире;
  • Буквы нужно располагать рядом с тире, а еще их можно расположить над самим местным разрезом.

Важно отметить, что как простые, так и сложные разрезы, необходимо всегда подписывать, это даже не обсуждается. Но в строительной, проекционной документации, могут использовать цифры вместо букв. Это зависит от каждого индивидуального случая.

Если говорить про количество разрезов, то здесь стандартны диктуется разными способами. Но количество должно быть минимальным в любом случае. Вместе с этим нужно брать во внимание главное правило: изображение обязано обеспечить полноценное представление про изделие. Для полноценного вида картины, нужно применять условные обозначения. Это могут быть специальные знаки и надписи, которые устанавливаются стандартами.

Вопрос достаточно актуальный, поскольку некоторые неопытные мастера могут спутать данные понятия. И это приведет к тому, что конечный результат будет желать лучшего.

Важно отметить, что между разрезами и сечениями имеется много чего общего. Ведь оба понятия подразумевает результат воображаемого рассечения любого продукта, как одной, так и в нескольких плоскостях.

Положение секущихся плоскостей в схеме, могут отмечаться с помощью одной линии сечения, в любом из этих случаев. И если человек далек от указанной тематики, тогда он вообще может не заметить в чем разница. Но отличия существуют, и достаточно ощутимые.

  • С помощью разреза демонстрируется то, что находится в области секущейся области, и за ней. Но вот сечение представляет лишь то, что находится в самой секущейся плоскости;
  • Сечение является плоскостью, которая показывает поперечную форму модели. Чтобы выделить сечение, ее обозначают с помощью штриховки по тому типу материала, из которого изготовляют конечный результат.

Много чего зависит от того, как сечение располагается на чертеже. Таким образом, сечение можно поделить на вынесенный тип и на наложенный. В первом случае, располагают на свободном поле, обвести главной линией. Наложенный, наносится на изображение предмета. Его обводят с помощью тонкой линии.

Наверное, не секрет, что, работая над чертежами и разрезами, придется брать во внимание множество тонкостей и разных задач сначала это может показаться сложным делом, и, по сути, это действительно сложно. Но если приложить усилия и постараться выполнить задания должным образом, как оно обозначается, все в итоге получится так как предполагалось изначально. Главное, постоянно практиковаться в разрезах и в итоге все будет получаться, само собой.

Обозначение разрезов на чертеже по ГОСТу – для чего применяют и как правильно оформляются

Разрезы – это один из видов чертежей, который позволяет понять, как выглядит объект внутри, при мысленном его рассечении секущей плоскостью.

Разрезы на чертеже по ГОСТу

Для получения полной информации о детали, элементе или объекте на чертежи наносятся разные виды – вид сверху или план, вид сбоку или фасад, разрез или сечение. Оформление таких изображений, регулируется ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения», это документ вступил в силу в 2009 году и заменил действовавший ранее ГОСТ 2.305-68. За все годы его действия изменения в документ не вносились.

В целом документ посвящен правилам изображения предметов, и эти правила распространяются на все отрасли промышленности, например, в нем регламентируются размеры букв, линии, выносные стрелки, масштаб, расположение на листе, буквенное и условное обозначение информации. В ГОСТе также обозначаются требования к оформлению разных видов разрезов, например ломаных разрезов или местных разрезов, и приводятся примеры, которые позволяют разобраться с применением правил.

Выполнение всех требований стандарта гарантирует, что изображение будет выполнено верно.

Как обозначается разрез на чертеже

Разрез, как и любой другой вид на чертеже, изображают согласно методу прямоугольного проецирования. Построение чертежа ведется исходя их позиции наблюдателя, предмет располагается между наблюдателем и плоскостью проекции.

Изображения на плоскости в зависимости от их наполнения делятся на:

  • сечения;
  • виды;
  • разрезы.

Правила инженерной графики предполагают, что масштаб изображения соответствует масштабу выполнения документа, оформление всех чертежей должно быть в одном стиле. Простыми называются разрезы, выполненные с помощью одной секущей плоскости, а сложные разрезы формируются двумя и более плоскостями. Изображение на чертеже должно полностью соответствовать другим видам детали или объекта.

Симметричные части изображают, используя условные обозначения, при этом отрисовывается половина детали и ось симметрии, половинчатый разрез занимает меньше места на чертеже. Размеры наносят на вычерченную часть детали. Условный знак, показывающий границу проекции, – это ось симметрии. Выполнение половинчатого разреза удобно для продольных деталей и элементов.

Рисунок 1. Разрез на чертеже

Как показать разрез на чертеже

Чтобы правильно сделать чертеж детали необходимо выполнить на чертеже ее изображение в нескольких проекциях. Инженерная графика подразумевает выполнение чертежей деталей в определенной последовательности:

  • первоначально нужно осуществить выбор формата листа (А0, А1, А2, А3, А4) и выполнить компоновку на черновике. Если показать и отобразить все виды на одном листе не удается, то их разносят на разные листы;
  • затем нужно построить основные виды, к примеру для здания это будет план и фасад;
  • на плане необходимо обозначить место сечения, по которому будет проходить условная плоскость, рассекающая объект на части.
    Указать разрез с помощью условного обозначения, утолщенной линии, стрелки с указанием направления взгляда и номера сечения;
  • разрезы необходимо строить вместо и на месте соответствующего вида, например, фронтальный разрез выполняется вместо вида спереди;
  • простой разрез состоит из одной секущей плоскости, он показывается с двух сторон от детали, но иногда такой разрез бывает не показателен, и наиболее целесообразный путь – нарисовать сложный разрез, на нем выделяют все характерные элементы, сечение может быть наклонным;
  • построение разреза ведется на основании других проекций, фигура сечения, которая входит в разрез, штрихуется, а те линии, что были невидимыми на плане, в разрезе становятся видимыми.

Применение правил нанесения изображений и пересечений на чертеже позволяет соблюдать принятую во всем мире единую систему отображения. С помощью условных обозначений показывается вся необходимая информация.

В ряде случаев выполняется профильный разрез, согласно определению, так называется вертикальный или горизонтальный разрез, полученный при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Такой разрез делается для того, чтобы изобразить невидимые части детали и указать их характеристики.

Рисунок 2. Как нанести разрез

Сложные размеры на чертежах

Во многих случаях простой (поперечный или продольный, вертикальный или горизонтальный) разрез не дает полной информации, и тогда используются сложные разрезы, такие как:

  • ступенчатый разрез, то есть разрез, образованный несколькими параллельными плоскостями;
  • ломаный разрез, то есть разрез, образованный пересекающимися секущими плоскостями, например, разрез с поворотом на 90 градусов;
  • наклонный разрез, то есть разрез, образованный плоскостью, идущей под углом;
  • вынесенный разрез или вынесенное сечение, то есть сечение, расположенное вне контура детали;
  • половинчатый разрез, если показана только половина детали, а вторая ей симметрична. Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.

Любой разрез должен содержать информацию о фрагментах детали, попадающих в сечение. Если на чертеже недостаточно места, то пользуются выносной линией, чтобы указать шероховатость, количество отверстий и их расположение или сделать необходимую отметку.

Рисунок 3. Сложные разрезы

Фронтальный и профильный разрезы на чертеже

Фронтальным называется разрез, образованный в результате мысленного рассечения плоскостью, которая идет параллельно фронтальной плоскости проекции. Часто такой разрез называют вертикальным.

Рисунок 4. Разрез фронтальный и профильный

Профильный разрез используется для того, чтобы изобразить основные части детали, его стараются провести так, чтобы на разрезе оказались все детали, невидимые на других видах.

Горизонтальный разрез на чертеже

Горизонтальный, или продольный разрез выполняют, условно рассекая объект плоскостью, параллельной горизонтальной плоскости проекции, в него также попадают фигуры сечения и части детали, которые расположены за секущей плоскостью.

Местный разрез на чертеже

Местный разрез позволяет показать сечение детали в конкретном месте, это может быть узел сопряжения элементов или конструктивная особенность детали. Важно, что местный разрез проходит не по всему объекту, а лишь в определенном месте. Допускается совмещение вида и местного разреза, при этом для разделения используется волнистая линия.

Рисунок 5. Местный разрез

Разрезы на сборочных чертежах

На сборочных чертежах разрезы показываются согласно требованиям ГОСТ, смежные детали, попадающие в сечение, штрихуются в противоположные стороны. Сплошные детали, которые не имеют пустот, показывают не рассеченными и их не заштриховывают, если разрезы для этих деталей продольные. Если детали попали в поперечный разрез, то они штрихуются согласно принятым правилам.

Обозначение разрезов на строительных чертежах

На строительных чертежах также часто бывает необходимо выполнить разрезы и сечения. Чтобы показать устройство здания, состав полов, кровли, места сопряжения основных элементов здание рассекают одной или несколькими секущими плоскостями. Разрез обозначается также, как и в общих правилах, с помощью утолщенной линии в месте сечения и стрелки с указанием номера разреза. На одном плане может быть показано несколько разрезов, например, 1-1, 2-2, 3-3. Если в здании несколько этажей, то на каждом плане должен быть обозначен разрез.

Штриховка разреза на чертеже

Штриховка позволяет визуально подчеркнуть те детали, которые условно рассекаются в разрезе. Штриховка выполняется в одну сторону. Если в сечение попало несколько смежных частей, то линию штриховки сдвигают, чтобы показать их разницу. Примеры штриховки можно найти на рисунках выше.

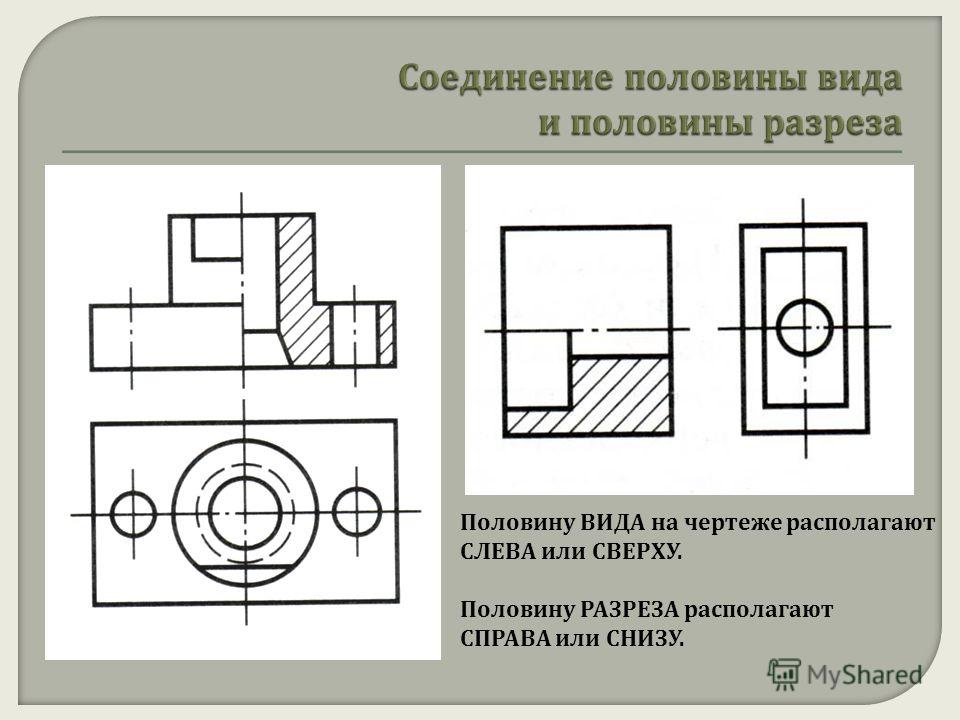

Совмещение вида и разреза на чертеже

Совмещение вида и разреза практикуется в машиностроительных чертежах и практически не применяется в чертежах строительных. С одной стороны такое совмещение позволяет на одном изображении максимально показать все особенности элемента, а с другой, для сложной детали такая информация может получиться слишком запутанной. Поэтому обычно совмещают вид и разрез, если они оба сами по себе малоинформативны и их совмещение не скажется на читаемости чертежа в целом.

Чем отличается сечение от разреза на чертеже

В сечении показывается то, что попало в секущую плоскость, в то время как на разрезе мы видим и секущую плоскость и то, что находится за ней.

Чем отличается вид от разреза на чертеже

С помощью вида мы можем показать деталь в одной из ее проекций, в то время как разрез позволяет показать устройство детали, те невидимые линии, которые мы видим на фронтальных и горизонтальных видах в сечении становятся видимыми.

Как сделать разрез на чертеже в Компасе

В программе Компас 3D можно сделать сложный (например, ступенчатый, наклонный) и местный разрез, для этого необходимо воспользоваться пунктом меню «Инструменты», затем выбрать «Обозначения» и «Линия разреза». На чертеже выбираем место сечения и направление взгляда. Разрез модели программа строит сама, нужно только обозначить в каком месте.

Рисунок 6. Как сделать разрез на чертеже в Компасе

Как показать разрез на чертеже в Автокаде

Автокад также очень удобен для построения разреза, сначала на чертеже строим линию, по которой пройдет секущая плоскость. Затем выбиранием линию сечения и заходим на вкладку «Линии сечения здания» в панель «Редактирование» и выбираем «Создать сечение». Изображение разреза формируется из модели здания.

Рисунок 7. Как сделать разрез на чертеже в Автокад

Как сделать разрез на чертеже в Солид Воркс

В программе Solidworks (СолидВоркс) разрез также создается путем разделения вида линией сечения. Для этого сначала нужно активизировать вид из контекстного меню, затем найти команду «Инструменты» в меню, выбрать «Объекты эскиза», затем выбрать «Линия» и «Инструменты эскиза». На модели проводят линию, выделяют ее, нажимают на иконку «Вставка» и выбирают «Создать линию сечения». Направление взгляда в Солид Воркс также легко поменять двойным нажатием. Затем выполняют команду «Вставка”, выбирают «Чертежный вид», затем «Сечение».

Рисунок 8. Как сделать разрез на чертеже в Солид Воркс

Как сделать разрез на чертеже в Инвенторе

В Автокад Инвентор разрез создается через инструмент «Местный разрез» из палитры инструментов, в диалоговом окне после выполнения команды программа предложит задать глубину разреза и построит его по модели.

Рисунок 9. Как сделать разрез на чертеже в Инвенторе

Ответы на вопросы

Предлагаем ответы на наиболее часто встречающиеся вопросы.

Как обозначается грунт на чертежах в разрезе?

Грунт в разрезе показывается условно, в зависимости от его состава, песок показывается точками, суглинок сплошными наклонными линиями, ил прерывистыми волнистыми линями.

Как обозначается бетон на чертежах в разрезе?

Правильное условное обозначение бетона — это наклонные чередующиеся сплошные штриховые линии, которые идут под углом в 45 градусов.

Как делать разрезы на втором листе чертежа?

Разрезы обычно идут после основных видов, если не удается разместить все виды на одном листе, то их переносят на следующий лист. Чтобы избежать путаницы допускается использовать ссылку с указанием страницы, где находится разрез или сечение, обозначенное на плане.

Оформление узлов на чертеже

Вернуться на страницу «Оформление чертежей»

Изображение сечений, видов, выносных элементов

Строительные чертежи зданий выполняют по общим правилам прямоугольного проецирования на основные плоскости проекций. Виды здания спереди, сзади, справа и слева называют фасадами. На строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1–6». В наименовании фасада указывают крайние координационные оси. Вид здания сверху называют планом кровли. Горизонтальный разрез здания называют планом. В наименовании плана называют этаж, например «План 1 этажа».
В строительных чертежах для наименования разреза допускается применять буквы и цифры и включать слово «разрез», например: «Разрез1-1». Названия изображений не подчеркивают.

согласно ГОСТ Р 21.1101-2013:

5.5.1 Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

5.5.3 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4 На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

Рисунок 11

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Рисунок 12

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Рисунок 13

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7 На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.

Рисунок 14

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

5.5.8 Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

5.5.10 Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто»  по ГОСТ 2.305, если положение изображения определено однозначно, т.е. ориентировано координационными осями и/или высотными отметками.

5.5.11 Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.

Примечание — Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

Рисунок 15

5.5.12 Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».

5.5.13 В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).

Примеры

1 План на отм. 0,000

2 План 2 этажа

3 План 3-3

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример — План на отм. 0,000 между осями 21-30 и А-Д

Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.

5.5.14 В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 1-1

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

5.5.15 В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.

Пример — Фасад 1-12, Фасад 1-1, Фасад А-Г

Допускается в наименовании фасада указывать его расположение, например «главный», «дворовый» и т.п.

5.5.16 Наименования изображений на чертежах не подчеркивают.

Разрезы – Черчение. 8-9 класс. Сидоренко

Черчение. 8-9 класс. Сидоренко

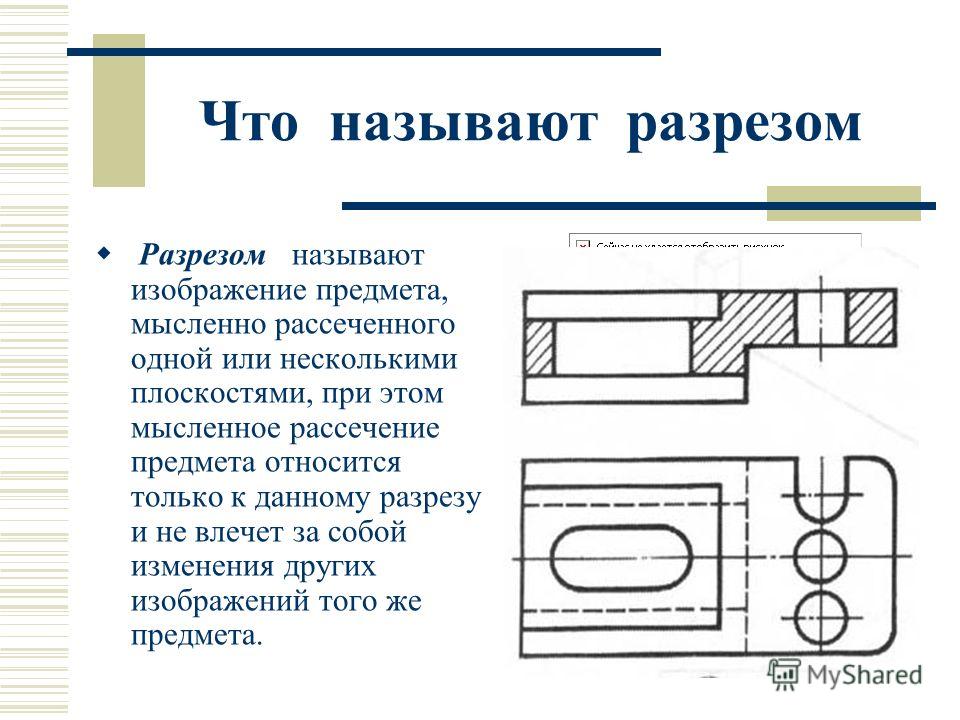

8.1. Понятие о разрезе

Назначение разрезов. Многие предметы имеют внутренние пустоты, очертания которых на чертежах можно показывать штриховыми линиями. Тем не менее количество таких линий в зависимости от сложности формы предмета может быть значительным, некоторые из них могут совпадать друг с другом или с контурными линиями. Вследствие этого чертеж станет малопонятным, он не будет давать полного представления о форме изображенного предмета. Чтобы наиболее четко показывать на чертежах очертания внутренних контуров предметов, применяют изображения, которые называют разрезами.

Образование разреза. На рисунке 153, а изображены три вида предмета: главный, сверху и слева. Внутренние контуры показаны на видах линиями невидимого контура (штриховыми). На рисунке 153, б показаны изображения одного и того же предмета. Но на месте главного вида размещено более выразительное изображение — на нем невидимые контуры изображены сплошными основными линиями. Это и есть разрез. Он образован так же, как и сечение — мысленным рассечением предмета условной секущей плоскостью. Передняя часть предмета условно удалена. Часть предмета, которая находится в секущей плоскости, на разрезе выделена штриховкой.

Рис. 153. Образование разреза

Обратите внимание на то, что изображение разреза, совмещенное с плоскостью чертежа, содержит не только фигуру, полученную в секущей плоскости, но и те контуры предмета, которые находятся вне ее (рис. 153, б). Таким образом, следует считать, что разрез — это изображение предмета, мысленно рассеченного секущей плоскостью. На разрезе показывают то, что находится в секущей плоскости и за ней.

Если секущая плоскость проходит вдоль тонкой стенки (ребро жесткости), то на чертеже ее показывают рассеченной, ноне заштриховывают (рис. 154).

Рис. 154. Разрез предмета вдоль тонкой стенки

Следует помнить, что мысленный разрез предмета секущей плоскостью не влияет на другие изображения этого предмета. Сравните рисунки 153, а и 153, б: виды сверху и слева остались без изменения, то есть выполнение разреза не повлияло на их изображение.

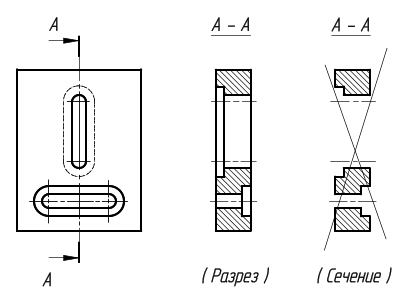

Отличие между сечением и разрезом. Образование сечения и разреза происходит одинаково. Тем не менее между ними есть отличие. Оно состоит в том, что сечение представляет собой только ту фигуру, которая непосредственно находится в секущей плоскости. На разрезе кроме фигуры сечения показывают еще и то, что находится за секущей плоскостью. Вот почему следует помнить, что разрез включает сечение.

Представление об указанном отличии между сечением и разрезом дает рисунок 155. На нем изображены сечение и разрез, образованные одной секущей плоскостью.

Рис. 155. Отличие между сечением и разрезом

ВОПРОСЫ

  • 1. Какое изображение называют разрезом?
  • 2. Изменяются ли другие изображения предмета, если его разрезать секущей плоскостью?
  • 3. Чем отличается разрез от сечения?
  • 4. Kак выделяется фигура сечения, входящая в состав разреза?
  • 5. Какая часть предмета мысленно удаляется во время выполнения разреза?

ЗАДАНИЕ

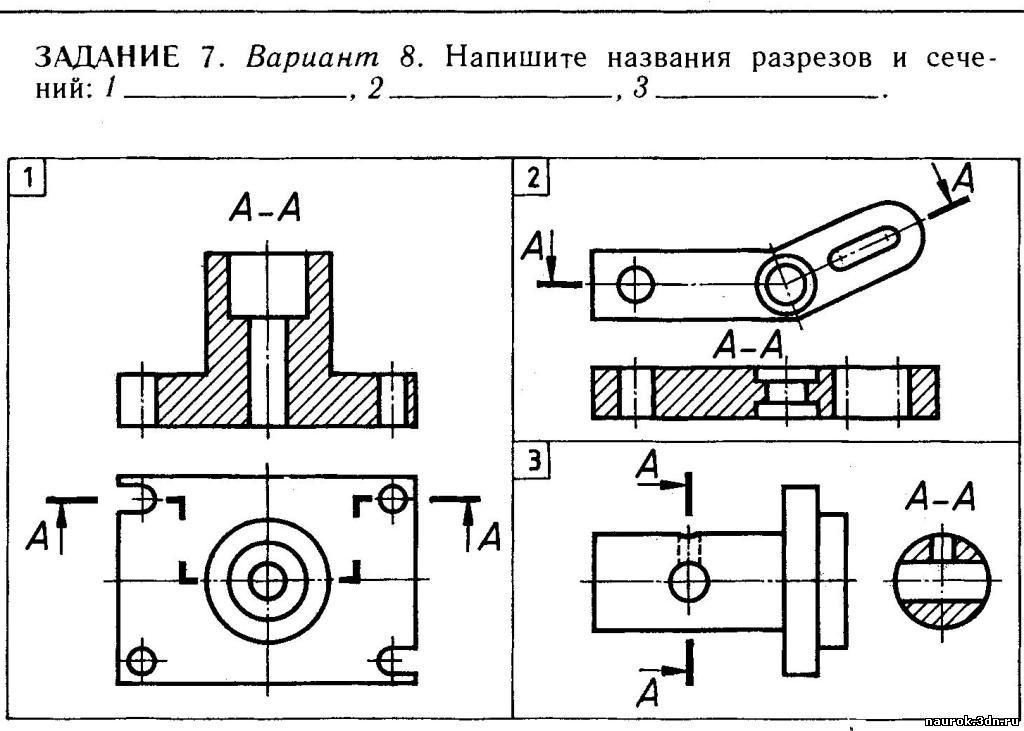

  • На рисунке 156 даны главные виды, сечения и разрезы предметов. Определите, каким предметам отвечает любой из сечений и разрезов. Ответ запишите в таблицу.

Рис. 156. Задание для упражнений

Обозначение линии сечения

Сечение

Разрез

А—А

Б—Б

В—В

Г—Г

8. 2. Виды разрезов

Разрез может быть образован одной или несколькими секущими плоскостями.

В зависимости от количества секущих плоскостей разрезы делят на простые и сложные.

Простые разрезы. Простым называется разрез, образованный вследствие пересечения предмета одной секущей плоскостью.

При выполнении разрезов секущая плоскость относительно горизонтальной плоскости проекций может занимать вертикальное, горизонтальное или наклонное положения. В зависимости от положения секущей плоскости простые разрезы разделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называют разрез, образованный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций. Вертикальная секущая плоскость может быть по-разному расположена относительно фронтальной и профильной плоскостей проекций. В зависимости от этого различают фронтальные и профильные вертикальные разрезы.

Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 157, а). Вертикальный разрез будет профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 157, б).

Рис. 157. Простые разрезы: а — фронтальный; б — профильный; в — горизонтальный; г — наклонный

Горизонтальным называют разрез, образованный секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 157, в).

Наклонным называют разрез, образованный секущей плоскостью, которая расположена под любым (но не прямым) углом к горизонтальной плоскости проекций (рис. 157, г).

В зависимости от положения секущей плоскости относительно двух основных измерений предмета (длины и высоты) разрезы разделяют на продольные и поперечные. Разрез называют продольным, если секущая плоскость проходит вдоль длины или высоты предмета (рис. 158, а). Разрез следует считать поперечным, если секущая плоскость проходит перпендикулярно к длине или высоте предмета (рис. 158, б).

Рис. 158. Продольный (а) и поперечный (б) разрезы

Во всех рассмотренных случаях простые разрезы образованы секущими плоскостями, которые условно полностью рассекают предметы для показа их внутреннего строения. Такие разрезы называют полными.

Чтобы показать на чертежах внутреннее строение предметов в отдельных ограниченных местах, применяют разрезы, которые называют местными.

Местные разрезы применяют на чертежах сплошных деталей, которые содержат небольшие углубления или отверстия. Выполнять полные разрезы для таких деталей нецелесообразно. Поэтому достаточно условно разрезать только ту часть детали, которая требует дополнительного выявления ее формы.

Рис. 159. Местный разрез

Обратимся к примерам. Изображенный на рисунке 159, а предмет имеет сквозное отверстие. Чтобы показать его форму, достаточно ограничиться разрезом только той части предмета, в которой находится отверстие.

Полный разрез здесь не нужен. Для предмета, изображенного на рисунке 159, б, применены два местных разреза, которые выявляют форму отверстий на его концах. Полный разрез для такого предмета нецелесообразный, так как его средняя часть сплошная.

Местный разрез выделяют на виде сплошной волнистой линией. Она не должна совпадать с другими линиями на виде или быть их продолжением. Проводят сплошную волнистую линию от руки.

Сложные разрезы. Некоторые предметы имеют такое внутреннее строение, которое невозможно показать на разрезе с помощью одной секущей плоскости. В таких случаях применяют разрезы, образованные с помощью нескольких секущих плоскостей. Разрезы, образованные двумя и больше секущими плоскостями, называют сложными.

В зависимости от положения секущих плоскостей сложные разрезы разделяют на ступенчатые и ломаные.

Ступенчатым называют сложный разрез, образованный несколькими параллельными секущими плоскостями.

Рис. 160. Ступенчатый разрез

Посмотрите на предмет, изображенный на рисунке 160, а. Он имеет отверстия, которые расположены таким образом, что их невозможно показать на чертеже, применив одну секущую плоскость. Поэтому предмет условно разрезан тремя параллельными секущими плоскостями, каждая из которых выявляет форму отдельного отверстия (рис. 160, б). В плоскости чертежа все три секущие плоскости совмещены в одну. Образованный таким образом разрез и будет ступенчатым (рис. 160, в).

Ломаным называют сложный разрез, образованный с помощью плоскостей, которые пересекаются.

На рисунке 161, а изображен предмет, форма которого требует выполнения на чертеже ломаного разреза. Чтобы показать форму сечения отверстия и углубления, предмет условно рассечен двумя секущими плоскостями, которые пересекаются (рис. 161, б). В плоскости чертежа наклонная секущая плоскость совмещена с вертикальной секущей плоскостью. Полученное таким образом изображение представляет собой ломаный разрез (рис. 161, в).

Рис. 161. Ломаный разрез

Совмещая секущие плоскости в одну, наклонную плоскость условно поворачивают. Так избегают искажения разреза.

ВОПРОСЫ

  • 1. По каким признакам разрезы разделяют на вертикальные, горизонтальные и наклонные?
  • 2. Чем отличаются друг от друга фронтальный, профильный и горизонтальный разрезы?
  • 3. Какой разрез называют простым?
  • 4. Когда применяют местный разрез?
  • 5. Для чего на чертежах применяют сложные разрезы?
  • 6. Чем отличается сложный разрез от простого?
  • 7. В зависимости от чего сложные разрезы разделяют на ступенчатые и ломаные?

Рис. 162. Задание для упражнений

ЗАДАНИЕ

  • 1. Определите, какой из приведенных на рисунке 162 разрезов является фронтальным; горизонтальным; профильным; наклонным? На каком рисунке разрез и сечение имеют одинаковые изображения? Ответы запишите в таблицу:

Название разреза

Номер разреза

Фронтальный

Горизонтальный

Профильный

Наклонный

Сечение и разрез имеют одинаковые изображения

  • 2. Определите, на каком из чертежей (рис. 163) выполнен продольный, а на каком — поперечный разрезы. Ответы запишите в таблицу:

Название разреза

Номер разреза

Продольный

Поперечный

  • 3. По видам и разрезам найдите наглядные изображения предметов (рис. 164). Ответы запишите в таблицу:

Чертеж с разрезом

Наглядное изображение

А

Б

В

Г

  • 4. На рисунке 165 приведены наглядные изображения предметов, их виды и разрезы. Начертите или перенесите на прозрачную бумагу вид и разрез предмета. Постройте проекции точек, обозначенных на наглядных изображениях буквами.

Рис. 163. Задание для упражнений

Рис. 164. Задание для упражнений

Рис. 165. Задание для упражнений

8.3. Обозначение разрезов

Если в процессе выполнения на чертеже разреза секущая плоскость совпадает с плоскостью симметрии предмета, разрез располагают на месте одного из видов. Фронтальный разрез обычно располагают на месте главного вида, профильный — на месте вида слева, горизонтальный — на месте вида сверху. При этом положение секущей плоскости на чертеже не указывают и сам разрез не обозначают (рис. 166). Так же никаких обозначений не имеют и местные разрезы.

Рис. 166. Обозначение разрезов

Если во время выполнения разреза секущая плоскость не совпадает с плоскостью симметрии предмета, ее положение обозначают, как и на сечениях, разомкнутой линией со стрелками, которые указывают направление взгляда (см. рис. 166). С внешней стороны стрелок пишут одинаковые прописные буквы русского алфавита. Сам разрез обозначают теми же буквами через тире.

Во время выполнения сложных разрезов положение секущих плоскостей указывают разомкнутой линией, которая имеет не только начальный и конечный штрихи, но и обозначение мест переходов (мест сгибов) между отдельными секущими плоскостями (см. рис. 160, 161). К начальному и конечному штрихам ставят стрелки, которые показывают направление взгляда. Остальные обозначения выполняются так же, как и для простых разрезов.

ВОПРОСЫ

  • 1. На каких разрезах не наносят обозначений?
  • 2. Чем отличаются друг от друга обозначения секущих плоскостей простых и сложных разрезов?

ЗАДАНИЕ

  • 1. Перенесите на прозрачную бумагу изображения предмета (рис. 167), дополните их необходимыми линиями. Фигуру сечения выделите штриховкой.
  • 2. По наглядному изображению предмета и виду сверху (рис. 168) дочертите фронтальный разрез. Используйте прозрачную бумагу.
  • 3. По наглядному изображению предмета и главному виду (рис. 169) дочертите горизонтальный разрез. Используйте прозрачную бумагу.
  • 4. По наглядному изображению предмета и главному виду (рис. 170) дочертите профильный разрез. Используйте прозрачную бумагу.
  • 5. Мысленно соедините отдельные части в один предмет (рис. 171). Места присоединения выделены штриховкой. Выполните эскиз с построением необходимого разреза.
  • 6. По главному виду и виду слева (рис. 172) постройте вид сверху. Примените необходимые разрезы.

Рис. 167. Задание для упражнений

Рис. 168. Задание для упражнений

Рис. 169. Задание для упражнений

Рис. 170. Задание для упражнений

Рис. 171. Задание для упражнений

Рис. 172. Задание для упражнений

8.4. Соединение вида с разрезом

Чтобы рационально сократить количество изображений на чертежах, прибегают к соединению (совмещению) двух изображений: части вида с частью соответствующего разреза. Тогда, вместо двух отдельных изображений — вида и разреза — на чертеже получают одно изображение — соединение частей вида и разреза. Чтобы представить, как это выполняется, обратимся к примеру.

На рисунке 173 показано соединение на одном изображении части главного вида с частью фронтального разреза. Если вместо части применить полный разрез, то по одному виду сверху невозможно будет представить форму и положение выступа на передней стороне предмета. На фронтальном разрезе он не будет изображен, ведь этот элемент выпадает вместе с условно удаленной передней частью предмета. Поэтому в данном случае целесообразно соединить часть вида с частью разреза.

Рис. 173. Соединение части вида и части разреза

Соединенные в одном изображении часть вида и часть соответствующего разреза разделяют сплошной тонкой волнистой линией, которую проводят от руки. Часть разреза, как правило, располагают по правую сторону от части вида.

Если вид и соединяемый с ним разрез фигуры симметричные, то объединяют половину вида с половиной соответствующего разреза. Образование такого соединения показано на рисунке 174.

Рис. 174. Соединение половины вида с половиной разреза

Два вида предмета (рис. 174, а ) дают полное представление о его внешней форме. Фронтальный разрез и вид сверху (рис. 174, б) лучше отображают внутреннее строение предмета. Но внешняя форма при этом становится менее понятной. На рисунке 174, в изображена половина главного вида, а на рисунке 174, г — половина разреза той же детали. Поскольку вид и разрез данной детали симметричные, то другую половину любого изображения легко представить. Итак, соединение на чертеже половины вида и половины соответствующего разреза даст полное представление, как о внешней, так и о внутренней формах детали (рис. 174, д).

Границей между соединенными в одном изображении половиной вида и половиной разреза является ось симметрии (штрихпунктирная линия). Обратите внимание на то, что на половине вида (см. рис. 174, д) отсутствуют линии невидимого контура (штриховые). Их нецелесообразно проводить, так как предмет симметричный относительно вертикальной оси. Эти линии на половине вида повторили бы очертания внутреннего контура, показанного на половине разреза.

Не для всех симметричных изображений можно соединять половину вида с половиной разреза. Предметы, показанные на рисунке 175, имеют элементы (ребра четырех- и шестигранной поверхностей), очертания которых совпадают с осью симметрии на изображении разреза (рис. 175, а) или вида (рис. 175, б). Если на чертеже этих предметов соединить половину вида с половиной разреза, разграничив их осевой линией, то упомянутые элементы не будут изображены. Поэтому следует показать на чертеже часть вида, соединенную с частью разреза, разделенных сплошной волнистой линией.

Рис. 175. Соединение части вида и части разреза для симметричных изображений

Если элемент поверхности предмета, который совпадает с осью симметрии, размещен в отверстии, на чертеже показывают большую часть разреза (рис. 175, а). Если такой элемент находится извне, то показывают большую часть вида (рис. 175, б). Как видно из рисунка 175, в обоих случаях изображения ребер внутренней и внешней поверхностей на чертежах сохраняются.

Обратите внимание на то, как наносят размеры на изображении, которое содержит соединение вида с разрезом. В результате такого соединения внутреннее строение предмета оказывается видимой не полностью. Как же показать размеры внутренних частей?

В этом случае размерные линии, которые относятся к элементу внутренней части предмета (например, отверстия), проводят немного дальше от оси и ограничивают стрелкой только с одной стороны (рис. 176). Размер отмечают полный.

Рис. 176. Нанесение размеров внутренней части предмета

Целесообразно размеры внешних частей предмета наносить со стороны вида, а внутренних — со стороны разреза.

ВОПРОСЫ

  • 1. В каких случаях целесообразно соединять вид с разрезом?
  • 2. Какой линией на чертеже разделяют часть вида и часть разреза?
  • 3. Когда целесообразно применять соединение половины вида с половиной разреза? Какой линией их разделяют?

ЗАДАНИЕ

  • 1. На рисунке 177 приведены полные разрезы предметов. Перенесите на прозрачную бумагу контур изображения, заменив полный разрез соединением половины вида с половиной разреза.

Рис. 177. Задание для упражнений

  • 2. На рисунке 178 приведены фигуры сечений, которые входят в состав разрезов. Выполните построение изображения, соединив половину вида с половиной разреза. Воспользуйтесь прозрачной бумагой.

Рис. 178. Задание для упражнений

  • 3. На рисунке 179 приведены очертания предметов: над осевой линией — видимой поверхности, ниже — невидимой (внутренней) поверхности. Дополните изображения, выполнив соединение вида с разрезом. Воспользуйтесь прозрачной бумагой.

Рис. 179. Задание для упражнений

Попередня

Сторінка

Наступна

Сторінка
