Как правильно пользоваться лазерным уровнем – нюансы проводимых операций © Геостарт

Рубрика: Ремонт и инженерка

Точная разметка – залог качественно проведённого ремонта в доме. И если раньше мастера использовали незатейливые приспособления, а затем строительные уровни, то сегодня в приоритете лазерные нивелиры. Потому что яркие линии на любых плоскостях, нанесённые лазером, видны даже с большого расстояния. Поэтому сегодня будет отвечать на вопрос, который часто задают молодые мастера, как пользоваться лазерным уровнем.

С чего начать

Пользоваться этим прибором несложно. Но каждый в первую очередь должен понимать, что на рынке строительных инструментов лазерный нивелир представлен огромным разнообразием. И у каждого из них свои настройки, свои правила использования. Но все лазерные уровни делят на три основные категории:

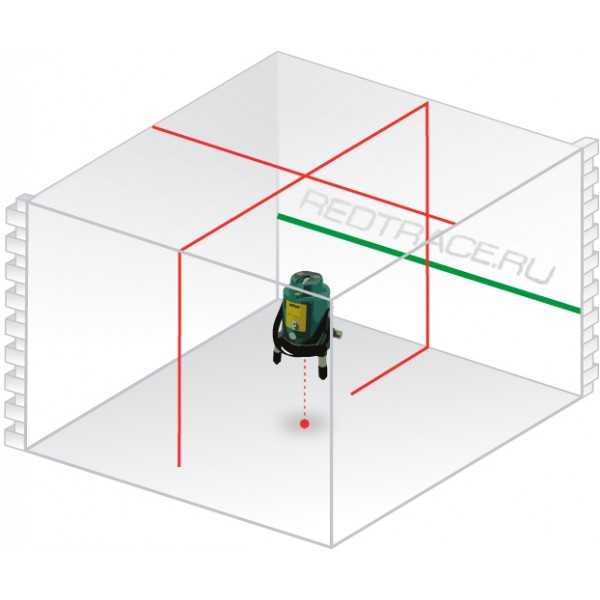

  1. Статические, они же кросслайнеры, они же мультипризменные построители.
  2. Ротационные, они же нивелиры, они же многопризменные построители.
  3. Статические для осей, они же точёные, они же указатели.

Понятно, что производители в комплектацию к прибору кладут инструкцию к применению, где описано, как работает лазерный уровень, и как им правильно пользоваться. Разобраться в этом документе несложно, потому что сам процесс применения прост. Но у многих некоторые моменты вызывают вопросы. Единственно, на что надо обратить внимание сразу, это на способ питания. Здесь три варианта:

  • от питающей сети с помощью кабеля и вилки;
  • от аккумуляторов, за зарядкой которых надо постоянно следить;
  • от батареек, которые в начале работы вставляются в отсек для питания прибора.

Если питание нормальное, то при включении лазерного уровня должен появиться луч. Это говорит о том, что прибор готов к работе.

Приводим нивелир в рабочее состояние

Качество конечного результата напрямую зависит от того, как правильно нивелир был выставлен в рабочем положении.

Поэтому в первую очередь для него надо найти оптимальное место, а также установить, как это требует инструкция от производителя. Поэтому предлагаем рассмотреть несколько требований, влияющих на качество работы инструмента:

  • Прибор устанавливается так, чтобы на пути лазера не было препятствий. Последние могут преломить луч, то есть исказить наносимые на плоскости линии.
  • В инструкции к применению обязательно указывается максимальное расстояние установки лазерного нивелира от объекта или плоскости. Превышать данный показатель нельзя. А вот уменьшать можно. Это поможет снизить погрешность нанесения линий. Поэтому прибор рекомендуется устанавливать поближе к ремонтируемым конструкциям, на которые наносятся линии. Сегодня производители предлагают лазерные нивелиры с дополнительными приёмниками лучей, которые устанавливают напротив прибора на стены, потолок и другие плоскости. Именно это дополнение позволяет увеличить максимальное расстояние без снижения качества.
  • Лазерный уровень надо устанавливать на ровную плоскость. Это может быть даже обычный стол. Но лучше, если это будет штатив или специальный держатель. Главная задача установки – жёсткая фиксация инструмента. Нельзя допускать, чтобы в процессе работы нивелир вибрировал или сотрясался. Только так можно добиться высокой точности наносимых линий и выдерживания требуемых размеров.
  • Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности.
  • Предупреждаются работники о том, что идёт работа с лазером. Если луч попадёт в глаза, то это может травмировать их.

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Внимание! Профессионалы, давая советы, как пользоваться лазерным нивелиром, рекомендуют сразу все функции не включать. Идеально, если будут использованы только те, которые необходимы в этот момент. К примеру, вертикально ли расположен дверной проем. Ведь для этой процедуры не нужны горизонтальные линии. Чем меньше включено лучей, тем дольше прослужит батарея питания.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами.

Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций.

При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.

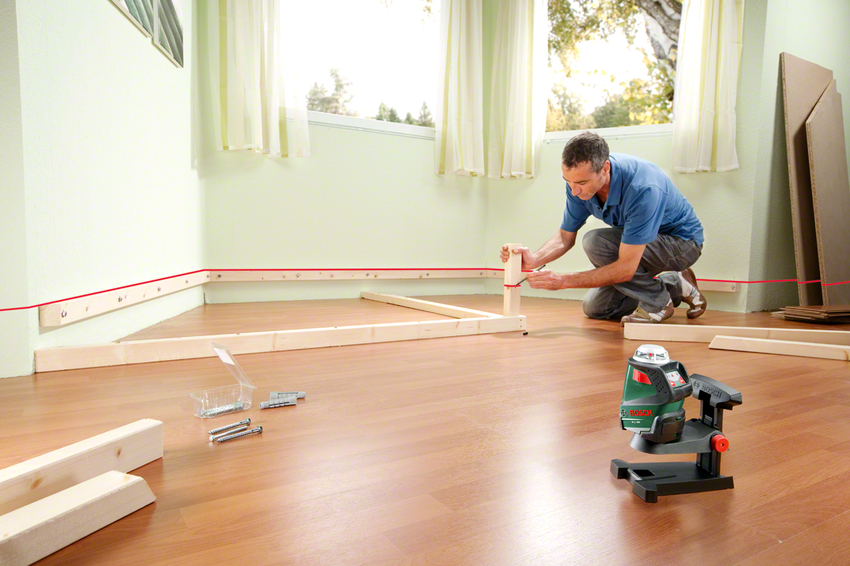

Планировка помещений

Сегодня все чаще в частных домах при строительстве дизайнеры не сразу определяются с наполнением внутреннего пространства. И если коробка уже готова, то перекроить это пространство не составит труда, благо новые строительные технологии и материалы это сделать позволяют быстро и легко.

Обычно для этого устанавливают перегородки. Точно также эти конструкции используют, когда производится ремонт здания, и появляется необходимость что-то изменить внутри, сделав дом более современным.

Раньше на местах установки перегородок мастера ползали по полу, вычерчивая линии. Затем, установив стремянки, чертили линии на потолке и стенах, используя правило, отвесы и прочий инструмент. Сегодня все стало намного проще. Установив лазерный уровень, можно одним лучом по периметру помещения начертить непрерывную линию, зрительно сформировав тем самым будущую перегородку. Просто, быстро и легко.

Если есть необходимость одно большое помещение разделить на четыре небольших, то это можно также сделать одним нивелиров, включив сразу два луча.

Формирование наклонных плоскостей

Отметим, что в частных домах наклонные плоскости – не редкость. И если стоит задача – выровнять именно их, или просто дизайнер решил с такими конструкциями поэкспериментировать, то лазерный уровень здесь пригодиться как никогда.

Надо отметить, что у разных марок инструмента разный подход к решению этой задачи. Поэтому совет – внимательно читайте инструкцию, где производитель по полочкам расписывает, как это надо делать правильно.

Просто добавим, что в некоторых моделях установлена автоматическая система выравнивания. Чтобы работать с наклонными плоскостями, эту функцию надо отключить или заблокировать. В некоторых моделях установлена функция – изменения угла наклона.

Измерение расстояний

Лазерным нивелиром определить расстояние, в плане точного определения этого параметра в метрах, нельзя. Но этот инструмент может облегчить задачу. К примеру, если вам необходимо измерить высоту стены, то надо просто на её поверхности выставить вертикальную линию с помощью луча.

После чего обычной рулеткой замеряется отрезок от пола до потолка.

Подводим итоги

Итак, мы разобрались, как надо правильно работать с лазерным построителем, дали информацию о том, какими функциями этот прибор обладает. Теперь переходим к теме – как выбрать лазерный уровень.

Критерии выбора лазерных нивелиров

Выше уже говорилось о классификации лазерных уровней. Добавим, что сегодня рынок предлагает в основном две разновидности, которые больше всего пользуются спросом. Это самовыравнивающиеся приборы и ротационные.

Первые – это инструменты, с помощью которых строятся лазерные плоскости. Внутри этой категории есть две группы:

  1. Работающие на основе маятникового магнитно-демпферного компенсатора. Последний просто выставлял нивелир без участия человека в горизонтальной плоскости за счёт влияния магнитов на маятник.
  2. В конструкцию которых входит электронный компенсатор. Это более современная модель с более точным выставлением уровня, соответственно с возможностью снизить погрешность.

Вторые – это вращающиеся приборы, которые можно использовать даже для работы на улице, потому что их дальность действия лучей доходит до 100 м. В этой категории четыре группы:

  1. Те, которые устанавливаются вручную. Надо отметить, что представители этой группы потихоньку уходят в небытие, как отслужившие свой век инструменты.
  2. Полуавтоматические. Здесь дело обстоит так – горизонтальная линия устанавливается автоматически, а вот вертикальную придётся выставлять вручную.
  3. Автоматические горизонтальные. В этих моделях нет луча, который отбивает вертикальные линии. По сути, этот инструмент выполняет узконаправленные задачи в плане нанесения разметок по горизонту. Очень точный прибор с достаточно большим радиусом действия.
  4. Автоматические полностью. Здесь все понятно – автоматическое выставление лучей и по горизонтали, и по вертикали.

В принципе, вот вся классификация. Закономерно встаёт вопрос, как выбрать лазерный уровень для дома из всего предложенного. Сразу оговоримся, что цена при выборе, на самом деле, играет второстепенную роль. Главное определиться, для решения каких задач этот прибор приобретается. Но оптимально – выбрать самовыравнивающуюся модель. Она сэкономит кучу времени. К тому же такие инструменты просты в обращении.

Если вы приобретаете лазерный уровень для собственных нужд, к примеру, производить в доме мелкие работы: повесить получку или карниз, залить стяжку и так далее, то не стоит покупать дорогую модель, которыми пользуются профессионалы-строители. А вот последние должны выбирать дорогие инструменты с полным набором функций. А это – варианты с 3D, 5D или 6D функциями с дополнительными плоскостями, плюс отвес. Хорошим дополнением к функционалу будет поворотный лимб. С его помощью проще отбивать периметр помещения по горизонту.

Итак, рассмотрев вопрос, как выбрать лазерный нивелир, переходим к разделу – рейтинг лазерных уровней.

Рейтинг лазерных построителей

В основу рейтинга обычно ложатся характеристики изделий. С лазерными уровнями исключений нет. На что надо обратить внимание, выбирая этот прибор:

  • в каком температурном диапазоне он может работать корректно;
  • дальность излучения;
  • точность;
  • сколько направлений он может отбивать;
  • тип крепежа;
  • функциональность: самовыравнивающиеся, самоотключающиеся и так далее.

Итак, переходим к рейтингу лазерных нивелиров.

DEKO Laser Level

Китайский инструмент, недорогой с двумя пересекающимися под прямым углом линиями. Крепление производится на присоски, можно повесить на гвоздь или саморез. Питание – три батарейки АА. Характеристики:

  • дальность 10 м;
  • точность, она же погрешность 0,3 мм;
  • рабочий температурный диапазон от +5С до +40С;
  • вращение на 90°;
  • это несамовыравнивающаяся модель.

Ермак 659-022

Хотя этот прибор имеет русское название, выпускается он в Китае. Сразу перейдём к характеристикам:

  • количество линий – 2;
  • дальность лучей – 10 м;
  • погрешность – 0,5 мм;
  • температура от +5С до +40С;
  • угол развёртки: по горизонтали – 100°, по вертикали 120°;
  • самовыравнивание в пределах 4°.

Bosch Quigo II

Немецкое качество всегда было на высоте. И этот маленький прибор превзошёл все ожидания. Он на самом деле имеет небольшие размеры – это куб с длиной стороны 6,5 см и массой всего лишь 250 г. Его так и называют – карманный нивелир.

Для крепления используется универсальная резьба, которая подходит под все известные штативы. Работает от двух батареек ААА, что гарантирует длительную работу. Но у этого нивелира есть и недостатки, в основе которых лежит его размер. Это низкая точность и невозможность отключения одной из двух пересекающихся линий, то есть при включении будут всегда светить два луча.

И характеристики:

  • дальность свечения – 7 м;
  • погрешность – 0,8 мм;
  • температурный диапазон от +5С до +35С;
  • угол развёртки и по горизонтали, и по вертикали одинаков – 60°;
  • самовыравнивание – 4°.

Рейтинг лучший недорогих лазерных уровней можно продолжать, потому что рынок заполонён огромным ассортиментом от большого количества производителей. Наша же задача состояла в том, чтобы показать возможности именно недорогих моделей, которые сегодня популярны среди домашних мастеров. А также акцентировать ваше внимание на тех показателях, которые формируют качество инструмента.

Коротко о главном

Итак, мы с амии разобрались в теме – как правильно использовать лазерный уровень, если стоит задача провести какие-то строительные операции частном доме. Как показывает практика, работать с этим инструментом одно удовольствие. Он сокращает время, делает работу простой, а наносимые на плоскости линии точны.

автор

Комарова Василиса

Как правильно пользоваться лазерным уровнем


Каждый строитель знает, что качество работ во многом зависит от правильно выставленных отметок. При выравнивании поверхностей используют прибор с направленным световым лучом. Как пользоваться лазерным уровнем для разметки плоскостей?
Применение лазерного уровня

Вернуться к оглавлению

Полное содержание материала

  • 1 Что собой представляет лазерный уровень
  • 2 Самовыравнивающиеся нивелиры
  • 3 Различия лазерных устройств, правила пользования
  • 4 Наиболее популярные марки производителей
  • 5 Отзывы
  • 6 Примеры использования лазерного уровня

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

  1. Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
  2. Второй вид — приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.
Виды лазерных уровней Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.

Вернуться к оглавлению

Самовыравнивающиеся нивелиры

Лазерные нивелиры этого типа используют в профессиональном строительстве. Большая часть оборудования комплектуется штативом, для их фиксации. На улице, особенно днем, и в солнечную погоду, луч светодиода плохо видно, поэтому в комплект входят специальные очки. Для бесперебойной работы приборы комплектуются запасными батарейками. Самовыравнивающийся вид лазерных нивелиров разделяют на три типа.

  1. Маятниковый построитель осей.
    Внутри его встроены диоды, расположенные на маятнике, который самовыравнивается. Таким образом, отпадает необходимость в ручной настройке. Это более сложное устройство, которое дает до пяти лучей, идущих в различных плоскостях.Маятниковый построитель осей Данное функциональное строительное оборудование подойдет для выравнивания стен и других поверхностей в процессе ремонта. Работает устройство от батареек. В целях экономии заряда питания прибор через некоторое время (примерно 20 минут) автоматически отключается.
  2. Электронный построитель осей. Самовыравнивающимися приборами такого типа пользуют, большей частью, профессиональные строители. Он настраивается и выравнивается по вертикали путем расчетов электронной системы оборудования, ориентирующихся на датчики уклона. Эти два вида относятся к линейным лазерным нивелирам (статические построителям осей).Линейный лазерный нивелир
  3. Ротационный построитель осей. Самый сложный и эффективный, с точки зрения профессионального строительства, ротационный лазерный уровень. Принцип действия многопризменного нивелира заключается в том, что лазерный излучатель устанавливают на вращающийся электромотор, закрепленный на подвесах. При вращении луч отталкивается от призм, преломляясь под углом 90⁰, что дает возможность делать разметку на 360⁰.Ротационный построитель плоскостей

Существуют еще точечные лазеры, углы, линейки, более простые устройства для различного использования.
Видео-инструкция: как пользоваться лазерным уровнем.

Вернуться к оглавлению

Различия лазерных устройств, правила пользования

Линейка измерителей, основанная на принципе направленного лазерного луча, достаточно широка. Основные правила, как правильно пользоваться лазерным уровнем.

Сначала нужно определиться, для каких строительных работ будет использован нивелир: для пола, измерения уровней или перепадов, осуществляться укладка плитки или установка гипсокартона.

Для данных видов работ вполне подойдет маятниковый выравниватель осей. Он показывает вертикаль, горизонталь, угол. Для проведения наружных монтажных работ, более детальной разметки используют электронные, ротационные приборы.
Как пользоваться лазерным уровнемОсновные отличительные характеристики лазерных нивелиров:

  • в количестве выставляемых плоскостей;
  • их можно использовать для линейной разметки либо по всей поверхности периметра, включая наклонные плоскости;
  • отличаются протяженностью лазерной разметки.

Линия разметки у более простых построителей осей берет до 10 метров. У сложных приборов, при использовании экранов отражателей, луч отражается на 100, 200 м, в отдельных случаях до 500-м.
Когда пользуетесь уровнем ручной настройки, сначала установите его в вертикальном положении, выровняйте по пузырьковому нивелиру. В штативе для этих целей используют фиксаторы ножек.
Уровень ручной настройкиЗатем нужно снять блокировку маятника и включить нужный режим. Помните, что на пути луча не должно быть видимых преград. Как пользоваться лазерным уровнем для более сложных конструкций, подробно изложено в инструкциях. Если ранее строители пользовались обычным гидроуровнем, то сразу заметят разницу, если начнут работать с лазерным прибором. Данные устройства не только упрощают разметку поверхностей, но и значительно экономят время. При этом возможность ошибок сведена к минимуму.

Вернуться к оглавлению

Наиболее популярные марки производителей

Самую широкую линейку лазерных измерителей представляет немецкая компания Вosch (Бош). Если вы пользуетесь инструментами этой фирмы, то наверняка отметили, что качество товаров вполне оправдывает цену оборудования Вosch.
Лазерные уровни БошПользуются популярностью и хорошо зарекомендовали себя китайские компании Мatrix (Матрикс) и Сondtrol (Кондтролем). Их товары — это оптимальное сочетание невысокой цены и неплохого качества. Ассортимент лазерных измерительных инструментов довольно широк.
Лазерный уровень Матрикс и Кондтрол

Вернуться к оглавлению

Отзывы

Знакомый строитель с большим опытом утверждает: «Пользуюсь лазерными уровнями Мatrix разной сложности уже более 12 лет, ни разу не подвели». Многие отмечают, что некоторое предубеждение к качественным характеристикам китайских товаров не оправдано в отношении этой фирмы.

Второе распространенное мнение высказал бригадир строительной бригады из Москвы: «Если вы хотите под рукой иметь инструмент, который вас не подведет, пользуетесь Вosch, то не следует искать производителей дешевле. К тому же обслуживание и ремонт поставлен на должный уровень». Какой лазерный уровень нужен для строительных работ, каждый решает индивидуально, отталкиваясь от конкретных задач и сложности работ. Но то, что эти приборы оптимизируют процесс работы, признают все профессионалы.

Вернуться к оглавлению

Примеры использования лазерного уровня

Как правильно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Содержание

  • 1 Применение устройства
    • 1.1 Подготовка к работе
    • 1.2 Как проверить лазерный уровень на точность
    • 1. 3 Как пользоваться лазерным уровнем

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

принцип работы, как настроить, отрегулировать на точность, ремонт своими руками + видео

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Содержание

  • Подготовка нивелира к работе
  • Как пользоваться нивелиром
  • Проверка лазерного уровня на точность
  • Ремонт лазерного нивелира своими руками

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

  1. Установите прибор на ровной плоскости или закрепите на штативе.
  2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
  3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
  4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
  5. Настройте величину угла и скорость вращения луча, если эти функции есть.
  6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

    Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

  1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

    Нулевой уровень отмечают маркером

  2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

    Лазерный луч строит линию по периметру

  3. Установите лаги по лазерным линиям.

    Лаги установлены по красной линии

  4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

    Метка для проверки уровня установки лаг

  5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

    Проверка уровня установленных лаг

Видео: Установка лаг для пола с помощью лазерного нивелира
Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

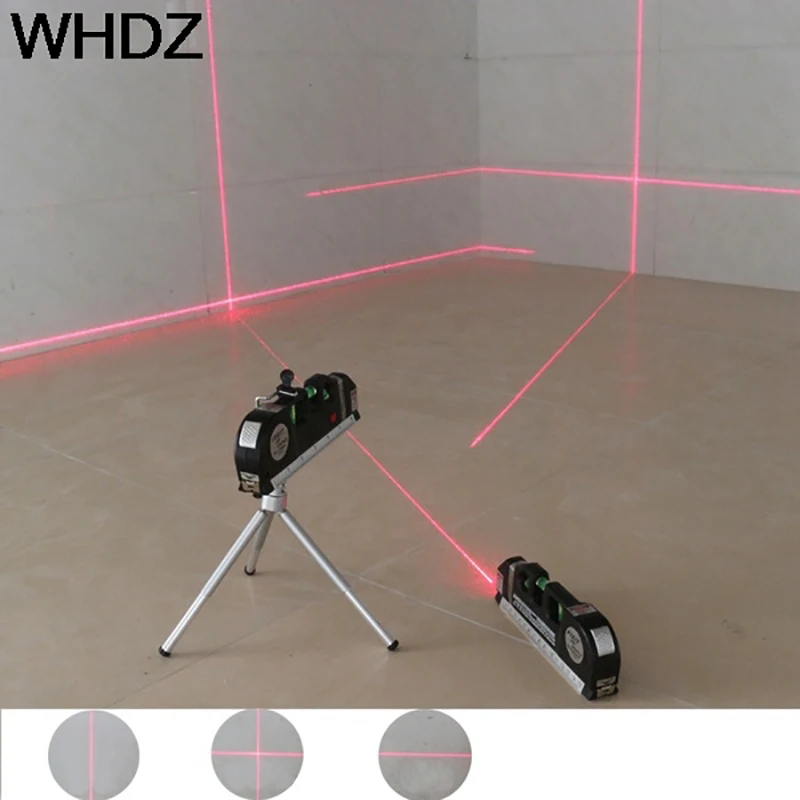

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

  1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
  2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
  3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

    Проверка точности горизонтального луча

Проверка точности вертикального луча

  1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

    Отвес вдоль стены

  2. Установите нивелир и направьте вертикальный луч в точку закрепления отвеса.

    Совмещение вертикального луча с отвесом

  3. Замерьте погрешность между лучом и отвесом в самой нижней точке.
Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

  1. Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

    Разобранный нивелир

  2. Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.

    Проводки нивелира очень тонкие

  3. При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.

    Смещение всех плоскостей влево

  4. При смещении вправо вращайте винт против часовой стрелки.

    Регулировочный винт

  5. Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.

    Горизонтальная линия сдвинута

  6. Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.

    Шестигранники и отверстия для регулировки

  7. Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.

    Дуга вместо линии

  8. При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.

    Регулировочные винтики при образовании дуги

  9. При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

  • Автор: Наталья Панкова
